Виды вентиляции, ее устройство. Установка вентиляции

Каждое здание должно оснащаться эффективной вентиляционной системой, ведь постоянный воздухообмен также важен, как хорошая система отопления или качественная вода. Учеными уже давно была установлена связь между развитием в домах ряда негативных явлений и неправильной вентиляцией. Таким образом, хороший воздухообмен помещений необходим не только для продления срока эксплуатации здания, но и для поддержания нашего здоровья.

Для чего нужна вентиляция?

Главная цель вентиляции – это организованная подача в помещение свежего воздуха и последующая замена (или удаление) загрязненного воздуха. Воздухообмен должен осуществляться с определенной частотой. В строениях с плохой вентиляционной системой скапливается очень много пыли, микроскопических химических веществ (регулярное использование средств бытовой химии). Повышенная влажность способствует образованию плесени, а в воздухе наблюдается высокая концентрация грибковых спор.

Человек, работающий или проживающий в таком здании, может жаловаться на жжение в глазах, головные боли, проблемы с концентрацией внимания и быструю утомляемость. Повышенная влажность в строениях и плохая вентиляция помещений приводит к конденсации и образованию капелек влаги на потолках и стенах.

Подобные условия становятся идеальными для развития грибков, негативно влияющих на здоровье человека и приводящих к постепенному разрушению здания. Также перечисленные факторы очень часто являются причиной большинства респираторных заболеваний, а для людей, склонных к аллергии, представляют серьезную угрозу их здоровью.

Классификация систем вентиляции

Вентиляционные системы классифицируются по четырем основным способам:

1. По способу создания для циркуляции воздушного потока:

• искусственная вентиляция;
• с естественным приводом.

2. По назначению:

• вытяжные системы;
• приточные.

3. По зоне обслуживания:

• общеобменные системы;
• местные.

4. По конструктивному исполнению:

• бесканальные системы;
• канальные.

Основные виды вентиляции

Различают следующие основные виды вентиляционных систем:

1. Естественная.
2. Механическая.
3. Вытяжная.
4. Приточная.
5. Приточно-вытяжная.
6. Местная.
7. Общеобменная.

Естественная вентиляция

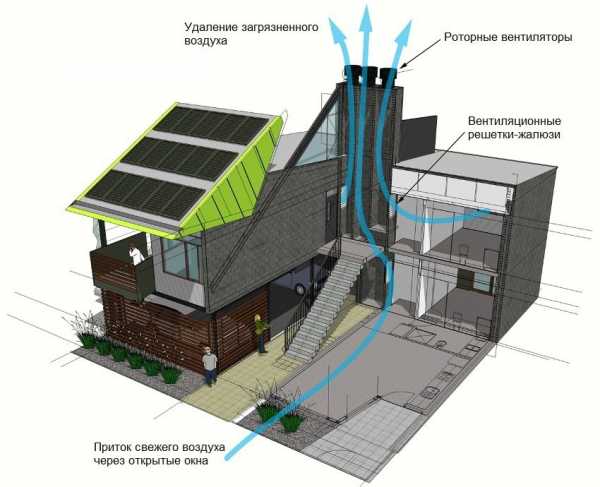

Как можно догадаться, такая вентиляция создается естественным путем, без использования вентиляционных агрегатов, а только посредством естественного воздухообмена, потоков ветра и разницей температуры на улице и в помещении, а также за счет колебания атмосферного давления. Такие виды вентиляции сравнительно недорогие по стоимости, а главное, их легко монтировать. Однако такие системы напрямую зависят от климатических условий, поэтому не способны справиться со всеми проблемами.

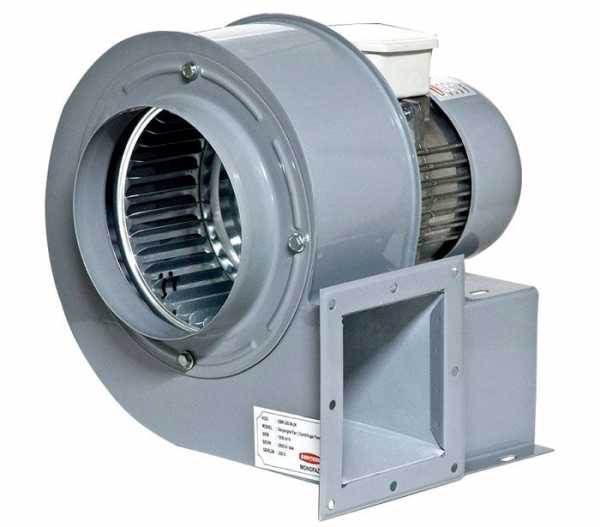

Механическая

Когда осуществляется принудительная замена отработанного воздуха на поток свежего – это и есть механическая вентиляция. В данном случае применяется специальное оборудование, которое позволяет отводить и подводить воздушный поток в помещение в необходимом объеме, независимо от изменяющихся климатических условий.

В таких системах воздух при необходимости подвергается различным видам обработки (увлажнение, осушение, охлаждение, нагревание, очистка и многое другое), что практически невозможно организовать в естественных вентиляционных системах.

На практике очень часто применяют смешанные виды вентиляции, которые одновременно совмещают механическую и естественную системы. Для каждого конкретного случая выбирается наиболее оптимальный способ вентиляции в санитарно-гигиеническом отношении, а также, чтобы она была технически и экономически рациональна. Механическую систему можно устанавливать как для всего помещения (общеобменная), так и на конкретном рабочем месте (местная вентиляция).

Приточная

Посредством приточных систем осуществляется подача чистого воздушного потока в вентилируемые помещения, который сменяет загрязненный. При необходимости приточный воздух подвергают специальной обработке (увлажнение, нагревание, очистка и т. д.).

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции. Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения.

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Местная вентиляция

Это система, при которой воздушный поток направляется в определенное место (местная приточная система), и загрязненный воздух удаляется из мест скопления вредных выделений — местная вытяжка (вентиляция).

Местная приточная система

Воздушные души (сосредоточенный воздушный поток с повышенной скоростью) относятся к местным приточным вентиляционным системам. Их основной задачей является подача чистого воздуха к постоянным рабочим местам, снижение температуры воздуха в их зоне, обдув рабочих, которые подвергаются интенсивному тепловому облучению.

Воздушные завесы (у печей, ворот и т. д.) также относятся к местным системам вентиляции, они изменяют направление воздушного потока или создают воздушные преграды. Такая вентиляционная система, в отличие от общеобменной, требует меньших затрат. В помещениях производственного назначения при выделении вредностей (теплоты, влаги, газов и т. д.) обычно применяется смешанная схема вентиляции: местная (приток и местные отсосы) — для обслуживания рабочих мест, и общая — для устранения во всем объеме помещения вредного воздуха.

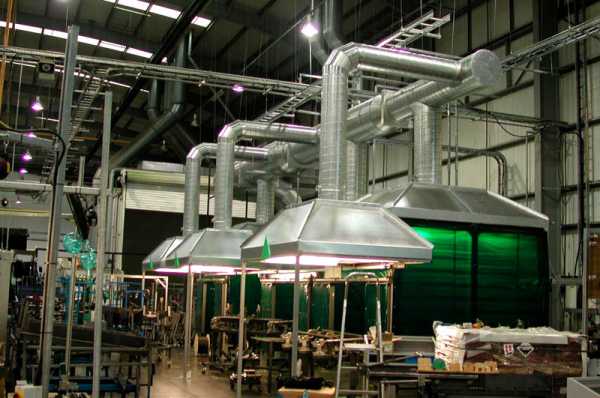

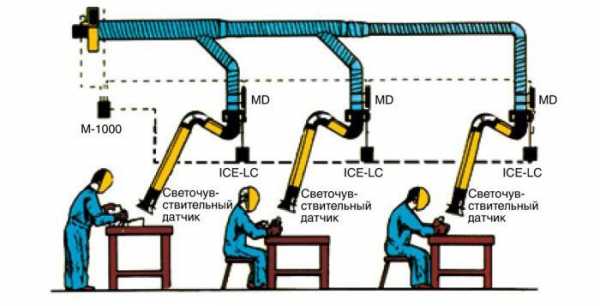

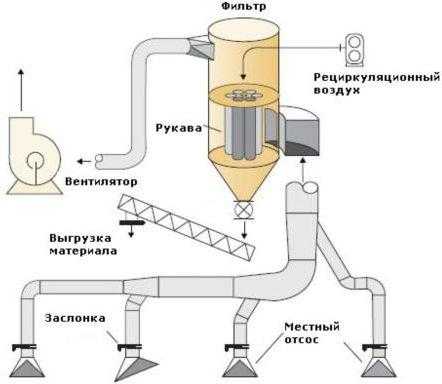

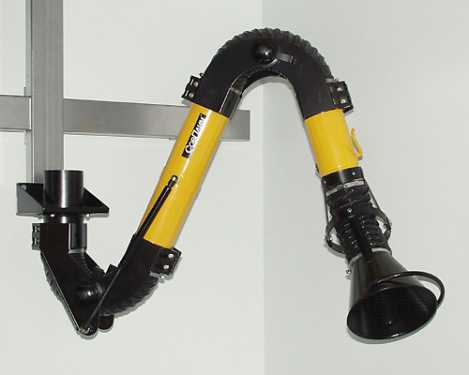

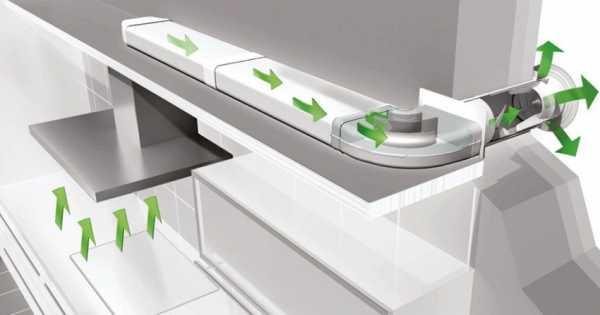

Местная вытяжная система

Когда вредности (пыль, газ, дым) и тепло выделяются локализованно, к примеру, от плиты на кухне или станка на производстве, применяют местную вытяжную вентиляционную систему. Она улавливает и отводит вредные выделения, предотвращая их последующее распространение по всему объему помещения.

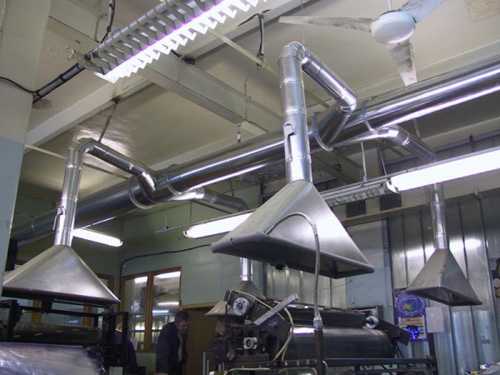

К таким системам относятся местные и бортовые отсосы, вытяжные зонты и многое другое. Также к местной вытяжной вентиляции относят воздушные завесы – воздушные преграды, которые не дают воздушному потоку проникать с улицы в помещение или из одного помещения в другое.

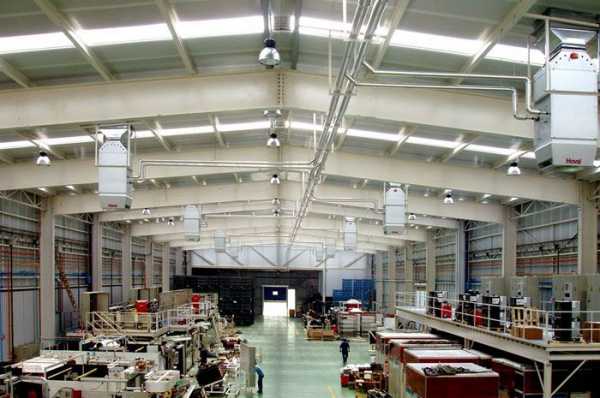

Общеобменная вентиляция

Такая система предназначена для осуществления вентиляции помещения в целом или его значительной части. Общеобменная вытяжная схема вентиляции предусматривает удаление воздуха из всего обслуживаемого помещения равномерно, а общеобменная приточная система подает воздушный поток и распределяет его по всему объему помещения.

Естественная или механическая система: какую выбрать?

Для комфортного существования человеку требуется не только тепло, но и чистый, свежий воздух. Причем свежий воздух человеку необходим постоянно и в большом количестве. Важна также и объемная скорость движения воздушного потока в комнате. При естественной системе скорость значительно ниже, чем при механической вентиляции.

Но воздухообмен, который достигается посредством механической системы, намного выше, чем при естественной вентиляции.

Кроме того, при механической системе вентиляционные каналы, по сравнению с естественной вентиляцией, имеют меньший размер. Это обусловлено нормируемой скоростью движения воздушного потока в вентиляционных системах. Согласно СНиП «Отопление, вентиляция и кондиционирование», для механической системы скорость движения воздуха должна быть от 3 до 5 м/с, для естественной вентиляции – 1 м/с. Другими словами, чтобы пропустить через систему один и тот же объем воздуха, у естественной вентиляции размеры каналов будут в 3-5 раз больше.

Очень часто при возведении зданий просто нет возможности пропустить такие большие каналы. Кроме того, при естественной системе протяженность воздуховодов не может быть большой, так как создаваемое разницей плотностей воздуха давление очень мало. В связи с этим при больших площадях попросту не обойтись без механической вентиляции.

Вентиляция помещений – главные составляющие

В состав отопления, вентиляции и кондиционирования входит масса агрегатов, обеспечивающих высокоэффективную циркуляцию воздушных масс в помещении. Важно, чтобы проект вентиляции, а также размещение устройств было выполнено в соответствии с действующими нормами и правилами (ТКП, СНиП).

Вентиляционные системы могут быть снабжены каналами или же их не иметь – все зависит от конструктивных особенностей помещения.

Важно помнить, что вентиляция является серьезным и значимым элементом, поэтому как к проектированию, так и к подбору оборудования необходимо подходить грамотно. Стоит также обратить внимание, что для организации регулируемого воздухообмена применяются универсальные и самые разнообразные агрегаты. Наиболее доступными и простыми считаются вентиляторы – они могут быть радиальными, осевыми и диаметральными.

Кроме того, в помещении могут устанавливаться вентиляционные установки, которые монтируются в специальных каналах – воздуховодах, либо же на крыше зданий. Также установка вентиляции предполагает устройство воздушных клапанов, заслонок, распределительных элементов и решеток, которые позволяют сделать движение воздушного потока в помещении максимально эффективным.

Основные параметры вентиляционных систем

1. Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м³/ч. Для расчета площадь помещения умножается на его высоту и на 2.
2. Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
3. Еще одним немаловажным параметром является мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

Еще на этапе проектирования необходимо определить точки крепления вентиляционного оборудования, как основного, так и вспомогательного. В данном случае имеются некоторые ограничения – не рекомендуется устанавливать оборудование над источниками тепла (печь, камин и др). Важно, чтобы проект вентиляции полностью соответствовал требованиям, которые предъявляются к нормативно-технической документации.

Устройство вентиляционной системы предполагает следующие основные этапы:

1. Подготовка.

• Выполняется разметка мест предполагаемой установки вентиляционных устройств.
• С учетом запаса (2-3 сантиметра) выдалбливаются отверстия. Запас требуется для комфортного монтажа системы.
• Подчищаются края отверстий.

2. Устройство вентиляции.

• Передняя часть вентилятора устанавливается в отрезок трубопровода.
• Затем конструкция размещается в отверстии.
• Пространство между вентилятором и стеной заливается пеной.

3. Монтаж электрики.

• В стене выполняются борозды под кабель.
• В получившиеся отверстия укладывается кабель к вентилятору.
• Кабель закрепляется при помощи скоб.

4. Отделочные работы.

• На выключатель вентилятора устанавливается защитный короб.
• Герметиком промазываются все стыки вентиляционной системы.
• Борозды с проводкой, а также места примыкания системы к стене отштукатуриваются и шпаклюются.

Система полностью готова к запуску. Это несложная вентиляция, цена такой системы будет зависеть от стоимости вентилятора.

Заключение

Системы отопления, вентиляции и кондиционирования являются неотъемлемой частью современного офиса, дома или любого другого объекта недвижимости. Данные системы состоят из самых инновационных и современных агрегатов, проектируются в зависимости от конструктивных особенностей здания, позволяя в значительной степени сэкономить на отоплении.

Важно помнить, что грамотно спроектированная и установленная вентиляционная система – это залог создания в помещении оптимального микроклимата.

fb.ru

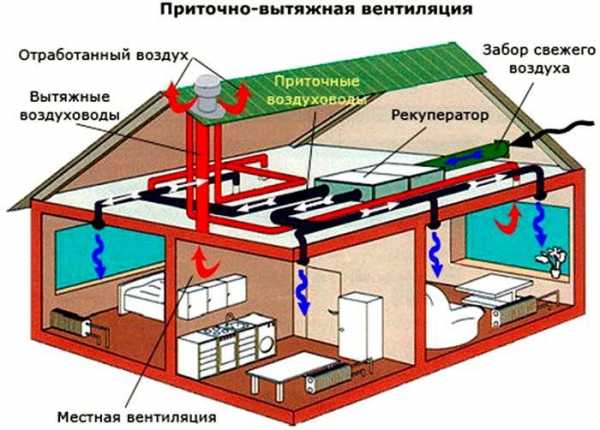

Приточно-вытяжная вентиляция: устройство, принцип работы, монтаж

Вентиляция жилища подразумевает два противоположных процесса — приток и отток воздуха. В жилом помещении требуется постоянное обновление воздушных масс и от того, как работает система вентиляции, зависит самочувствие всех жителей дома или квартиры. Проблемы могут возникать как с поступлением свежего воздуха с достаточным количеством кислорода, так и вытяжкой отработанного загрязненного воздушного потока. Современная приточно-вытяжная вентиляция, как система обеспечения полноценной циркуляции воздуха, отлично справится с решением проблемы вентилирования жилых помещений.

Виды вентиляционных систем

Вентиляция помещения бывает нескольких видов:

1. Естественная – так называемая вентиляция с естественным побуждением. Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
2. Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
3. Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).

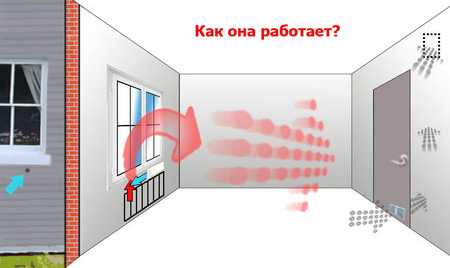

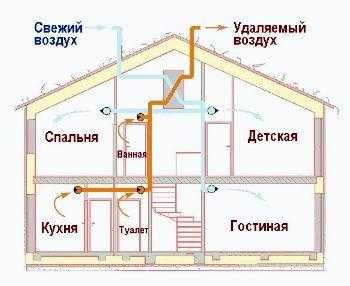

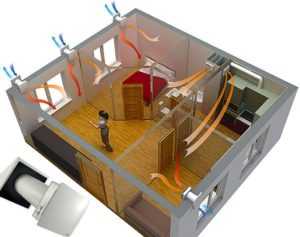

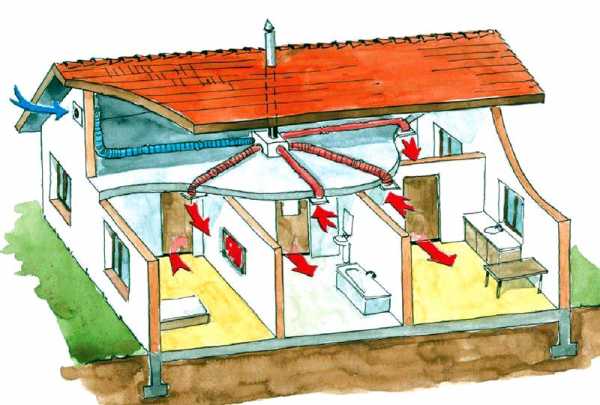

Схема работы принудительных проветривателей

Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.

В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.

Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку.

Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:

• повышенная влажность в летний период
• низкая влажность в зимнее время года
• на кухне, в санузле появляется плесень на стенах
• чувствуется постоянная духота
• воздух имеет запах пищи или канализационных стоков

Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.

Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:

1. Качественная фильтрация воздуха.
2. Увлажнение и ионизация частиц.
3. Процесс как подогрева, так и охлаждения воздуха.

Оборудование для вентиляционной системы

Существует несколько способов организации эффективной системы воздухообмена в квартире или частном доме. Они различаются между собой:

• по трудоемкости установки – самостоятельный монтаж или с привлечением сторонних специалистов;
• по финансовым вложениям;
• по соотношению положительных и отрицательных моментов в устройстве принудительной вентиляции – улучшения циркуляции воздуха всего помещения, но при этом дополнительные расходы энергии, сложность монтажа, уровень эффективности и т.д.;
• по охвату — местные (локальные) системы вентиляции для определенного помещения или централизованные, с системой воздуховодов, объединенных центральной вентшахтой.

Проветриватель — обеспечивает принудительный приток и очистку воздуха.

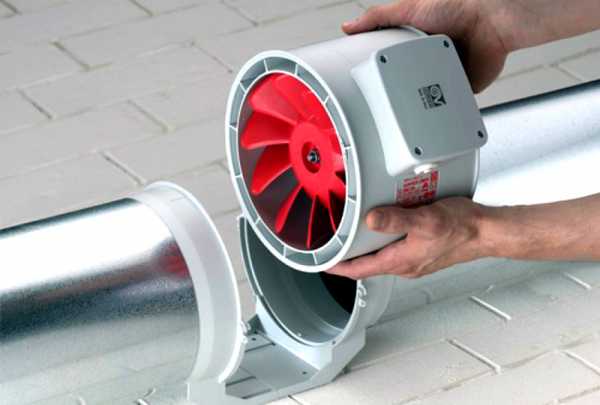

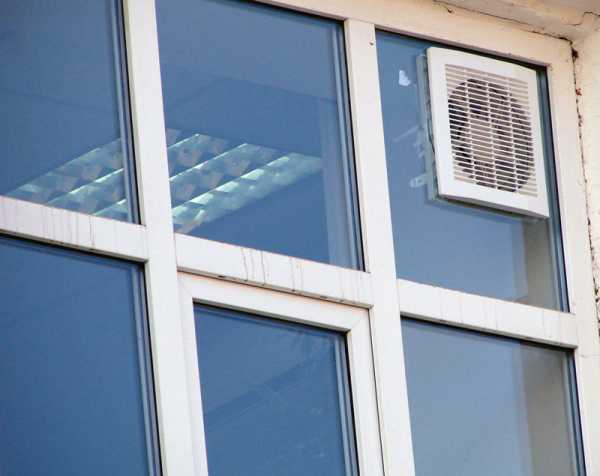

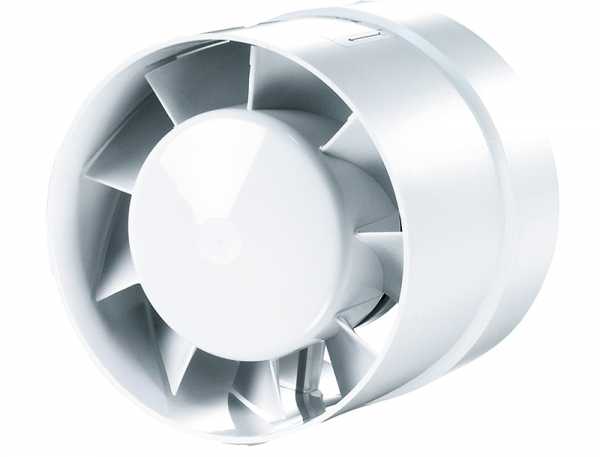

Оконные и канальные вентиляторы

Самым простым решением проблемы усиления вентиляции будет использование специальных вентиляторов, нагнетающих и вытягивающих воздух. Различают 2 типа подобных устройств: оконные (форточные) и канальные вентиляторы.

Чаще всего вентилятор для усиления притока воздуха устанавливается в проём форточки на кухне, дальних комнатах большой площади, а так же спальнях. Канальные монтируются в вентлюки уже существующей вытяжной вентиляции.

Есть свои минусы данной схемы вентиляции:

1. Сложно самостоятельно подобрать необходимый по мощности вентилятор.
2. Размер форточки и вытяжных люков ограничивают в выборе вентилирующего прибора, так как уже имеют определенные размер и форму.
3. Есть угроза, что система механической вентиляции окажется малоэффективной и не сможет на сто процентов избавить от последствий плохо функционирующей вентиляции данного жилого помещения.
4. Не стоит забывать о том, что воздух с улицы нагнетается той температуры и влажности, какой имеется в наличии на данный момент. Соответственно, зимой это будет холодный воздух, а летом горячий. Данный факт повлечет увеличение расходов на отопление (охлаждение) вентилируемого помещения.

Более сложный по установке способ решения проблемы с общеобменной вентиляцией будет установка в стены, отделяющие комнаты от улицы, проветривателей.

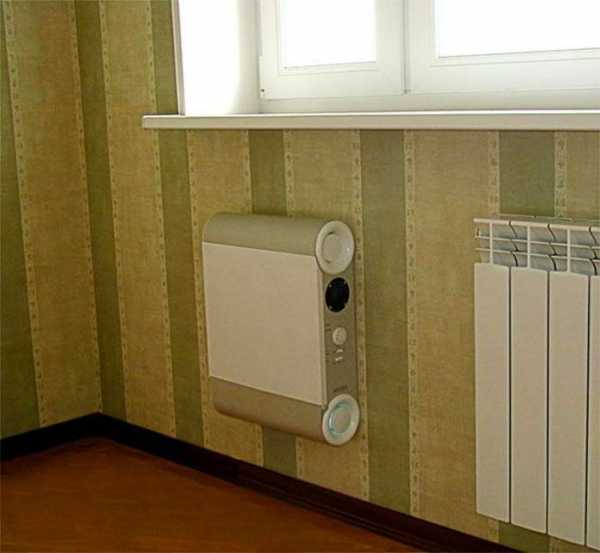

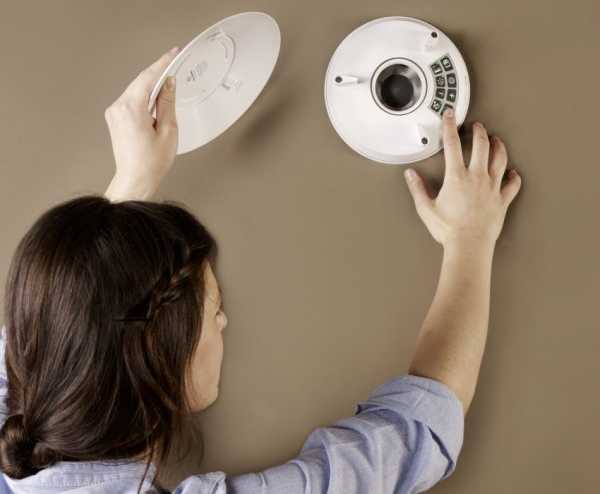

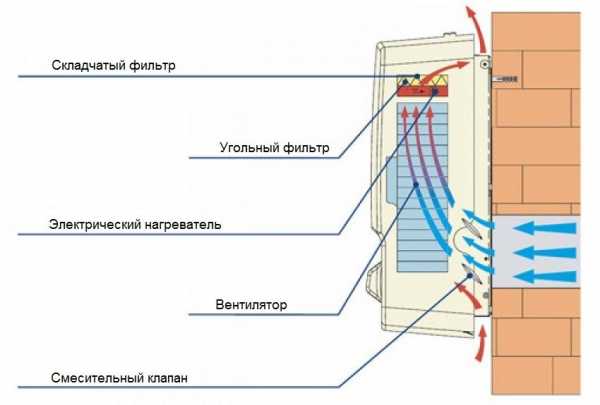

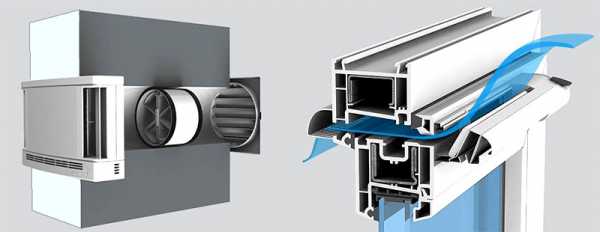

Стенные проветриватели

Проветриватели, как специальные устройства для дополнительного притока воздуха, бывают нескольких видов:

1. Пассивные проветриватели — усиливают естественный приток воздуха в комнаты. Представляют собой специальное отверстие в стене, декорированное жалюзями (для регулирования потока воздуха), либо просто решетками (для ограждения от проникновения мусора или насекомых внутрь помещения).
2. Клапаны — при полном закрытии не пропускают воздух. При открытии позволяют более точно регулировать силу потока воздушной массы и движение воздуха в комнате за счет расположенных сбоку отверстий клапана (воздух успевает согреться и не создается сквозняка).
3. Принудительные проветриватели работают за счет реверсивных вентиляторов, что дает возможность организовать приточно-вытяжную вентиляцию только жилых комнат. Часть вентиляторов будет нагонять воздух с улицы, а остальные работать на вытягивание использованного воздуха. При хорошо закрытых дверях между жилыми и техническими помещениями данная система позволяет избежать попадания неприятных запахов из кухни или санузла в остальные комнаты.

Недостаток проветривателей заключается в невозможности регулировать температуру поступающего воздуха, даже если располагать их в непосредственной близости от радиаторов. Поэтому стоит обратить внимание на организацию вентиляции дома при помощи специальной приточной установки.

Принудительная приточная установка

Приточная установка монтируется в комплекте с вентканалами для принудительного нагнетания чистого воздуха. Устанавливается прибор на лоджии квартиры либо в подсобном помещении дома. Обычно установка снабжена системой фильтров. Корпус аппарата не позволяет шуму вентилятора беспокоить жильцов, а встроенный калорифер регулирует температуру поступающего воздуха. Более дорогие приточные установки не только подогревают и очищают воздух, но и снабжены специальными обеззараживателями и ионизаторами, что немаловажно для комфортного проживания. Отток воздуха может происходить как принудительно, так и естественно через вытяжные люки центральной вентшахты.

Приточная вентиляторная установка — это значительные финансовые расходы.  Из-за дополнительного монтажа воздуховодов её монтирование возможно только на начальном этапе строительства, либо во время капитального ремонта дома. Выбор приточной установки, как и ее монтаж, требует точного расчета следующих параметров:

• мощности самой установки
• сечения и формы воздуховодов
• грамотной схемы приточной вентиляции

Главными минусами данного устройства является дополнительный расход электроэнергии, а также сложность регулировки необходимой температуры поступающего воздуха, так как не все установки имеют встроенный калорифер.
Если необходимо иметь прибор, целиком обеспечивающий полноценный контроль циркуляции воздушных масс внутри помещения с большим количеством комнат, то стоит задуматься о монтаже приточно-вытяжной системы вентилирования с рекуперацией воздуха.

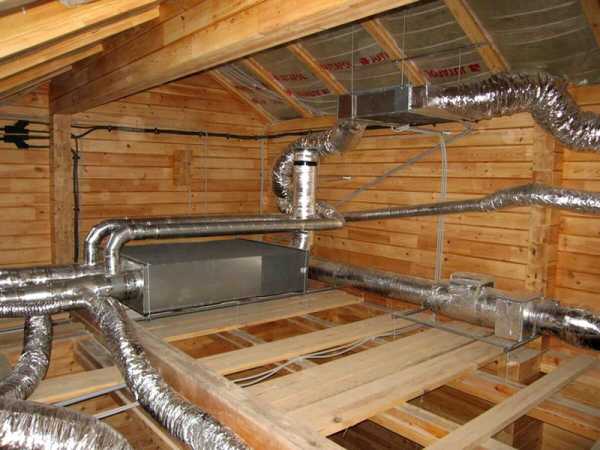

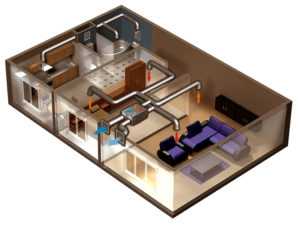

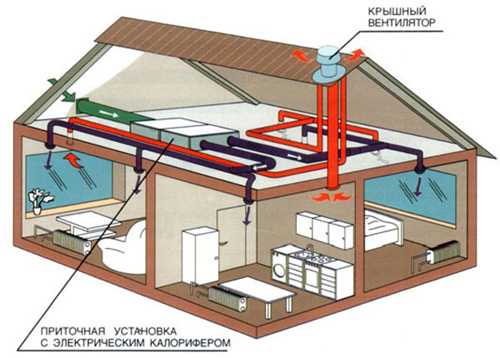

Вентиляционная система с принудительной приточной установкой

Приточно-вытяжная установка с функцией рекуперации воздуха

Рассмотренная выше установка хорошо проводит воздухообмен, но и теплый воздух очень быстро покидает вентилируемое помещение. Избавиться от данного негативного момента позволяет система рекуперации воздуха.

Устройство системы рекуперации приточно-вытяжной установки заключается в наличии следующих деталей:

1. Блока, объединяющего два потока с входящим и выходящим воздухом
2. Камеры рекуперации
3. Вентиляторов для принудительной циркуляции двух потоков воздуха
4. Фильтров очистки на входе и выходе блока системы
5. Калорифера для дополнительного подогрева приточного воздуха.

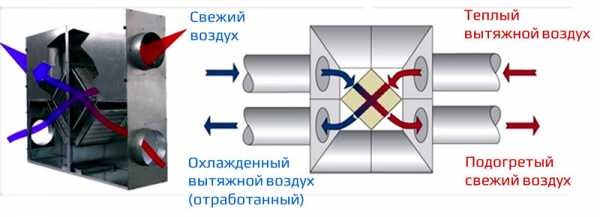

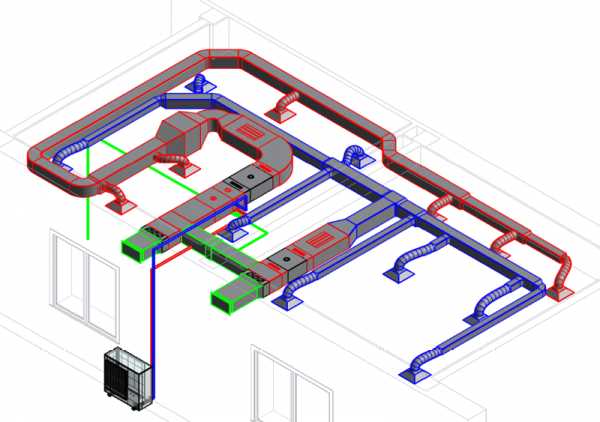

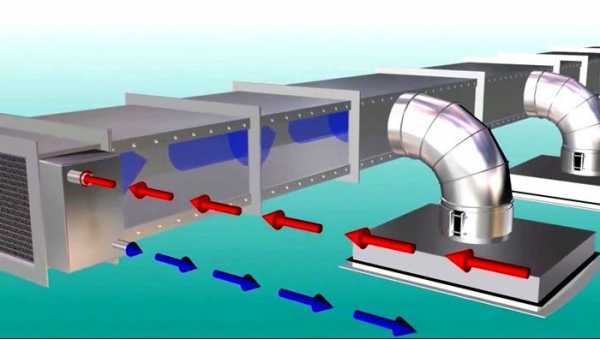

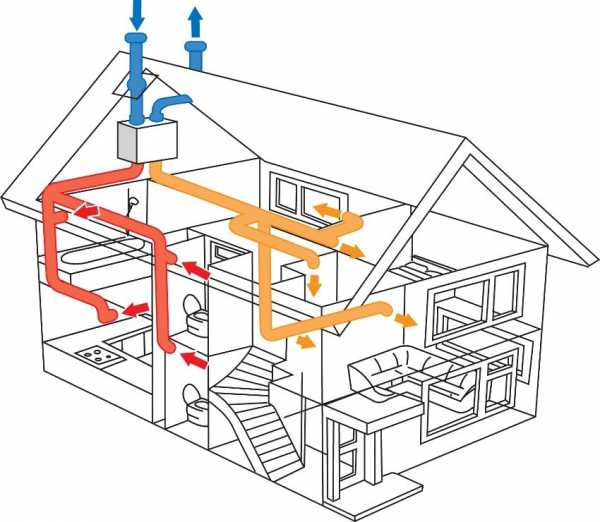

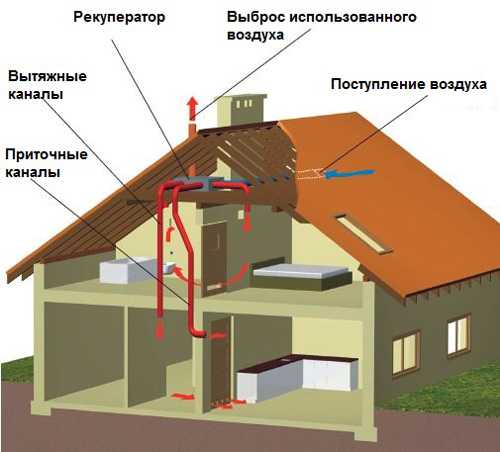

Устройство системы вентиляции с рекуператором

Принцип действия основного блока данной системы заключается в том, что внутри камеры рекуперации происходит процесс, позволяющий забрать часть тепла у выходящего воздушного потока и насытить им свежий воздух из люка притока. При этом процессе все запахи выводятся наружу (то есть забирается только тепло). Данный механизм позволяет существенно экономить на отоплении жилых помещений, что важно в частных домах с несколькими этажами.

Схема монтажа рассмотренной системы имеет в два раза больше воздуховодов, так как в одни подается чистый воздух, а через другие вытягивается уже отработанный.

Самым оптимальным по эффективности решением проблемы с общеобменной вентиляцией является установка приточно-вытяжной вентиляции с рекуперацией воздуха. Даже затраты на приобретение и монтаж всех деталей системы окупятся за небольшой промежуток времени. Расходы энергии на обогрев жилого помещения уменьшаться вдвое, а чистый воздух будет способствовать комфортному проживанию в доме или квартире. Приобретая систему данного типа, необходимо позаботится о наличии в ее составе автоматики для контроля температуры и системы оповещения при проблемах с вентиляторами или фильтрами, для более независимого функционирования системы вентиляции.

Самостоятельный монтаж вентиляции: основные этапы работы

Монтирование вентиляционной системы доступно любому, имеющему опыт работы с инструментами. Выполняя установку приточно-вытяжной вентиляции своими руками, необходимо учесть ряд правил и особенностей:

1. Сначала необходимо произвести расчет всех параметров для того, чтобы система полностью соответствовала помещению (к примеру: при объеме 350 кубометров подача воздуха должна выполняться со скоростью примерно 200 кубометров за один час).
2. Правильный расчет напрямую зависит:

• от диаметра вентиляционных труб

Есть смысл монтировать прямоугольные вентканалы с пропорцией сторон 3:1. Это поможет сильно не сокращать высоту потолков, но уменьшить шум от движения воздуха.

• длины воздуховодов

Чем длиннее вентканал, тем больше теряется в эффективности циркуляции воздуха.

• производительности установленных в системе вентиляторов

После полного расчета длины и сечения всех каналов и суммарного расчета площади всех вентилируемых помещений можно подбирать установку, опираясь на показатели мощности в ее инструкции по эксплуатации.

3. Осуществляется установка специальных рукавов, всех необходимых частей строго в соответствии с предложенной схемой.
4. Профессионалы советуют в первую очередь проводить центральный воздуховод. Потом от него выполнять разводку во все комнаты, имеющиеся в доме или квартире.

В том случае, если вы самостоятельно занимаетесь монтажом системы вентиляции, не забудьте обратить внимание на настройку ее функционирования. Регулировка выполняется двумя способами – автоматически или вручную. Если вы заинтересованы в экономии потребляемой электроэнергии, то здесь подойдет ручной тип настройки.

Какой именно вариант устройства и монтажа вентиляции будет выбран, зависит от возможностей и требований конкретного случая. В одном случае хватит оконного и канального варианта, в другом потребуется установка приточно-вытяжной вентиляции с системой рекуперации. Главное, чтобы улучшенная или впервые монтируемая вентиляционная система полностью обеспечивала потребности в полноценной циркуляции воздуха, как залога комфортной и здоровой среды проживания.

proventilation.ru

Виды вентиляции, преимущества и недостатки вентиляционных систем

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Современный мир не может обходиться без систем вентиляции. Эта важная категория нашей повседневной жизни. Невозможно обеспечить необходимые условия жизнедеятельности без свежего воздуха и создать оптимальный микроклимат. Основной задачей вентиляции является подача свежего и удаление загрязненного воздуха из помещений. Особенно остро эта проблема стоит на заводах, фабриках, складских хозяйствах. Не менее важно решение данного вопроса и в жилых домах. Существуют различные виды вентиляции помещений. Их основные характеристики являются ключевым фактором применения того или иного вида.

Поступление свежего воздуха — залог здорового микроклимата в помещении

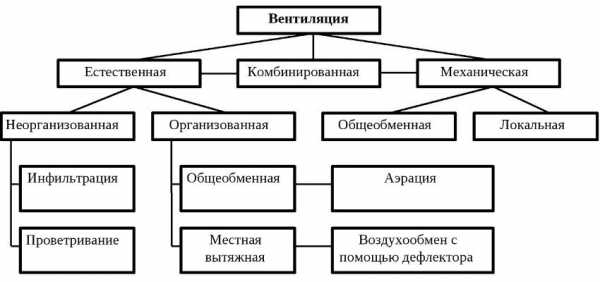

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

• по способу давления и перемещения воздуха — естественная и искусственная;
• по назначению — приточная и вытяжная;
• по зоне обслуживания — местная и общеобменная;
• по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Существующие виды и подвиды вентиляционных систем

Естественная вентиляция – самый простой вид вентиляции

Естественная вентиляция – самый древний способ проветривания помещений. В ее основу заложены простейшие знания физики. Происходит она природным путем и не требует никакого специального оборудования. Из-за перепада температур воздуха и разного атмосферного давления происходит воздухообмен, что и создает благоприятный микроклимат. Под силой ветра свежий воздух проталкивается внутрь, а загрязненный выводится наружу. Для организации этого процесса существуют воздуховоды. Эти устройства всегда предусмотрены в проектах и закладываются при постройке зданий. Необходимо также учитывать, что нормальное функционирование естественной вентиляции напрямую зависит от строительных материалов. Стены кирпичного или деревянного строения, по сравнению с бетонными, намного лучше пропускают воздух. Панели покрыты слоем цемента и краски, которые уменьшают воздухопроницаемость. Улучшение процесса очистки воздуха происходит только за счет открывания окон в помещениях.

Проветривание — простой способ естественной вентиляции в комнате

Система естественной вентиляции, в которой воздушные массы поступают и устраняются под действием лишь природных условий, называется самопроизвольной. Вторым видом естественной вентиляции является организованная. При ней движение воздуха обеспечивается за счет отверстий. Они специально расположены на разной высоте и имеют разные размеры. В свою очередь, организованная вентиляция делится на ярусную, гравитационную и аэрацию.

Полезный совет! При проектировании собственного жилого дома одним из первых шагов должен быть расчет естественной системы вентиляции.

Такая система имеет как преимущества, так и недостатки. К первым можно отнести не высокую стоимость и легкость установки. А вот ее полная зависимость от внешних климатических условий – это огромный минус.

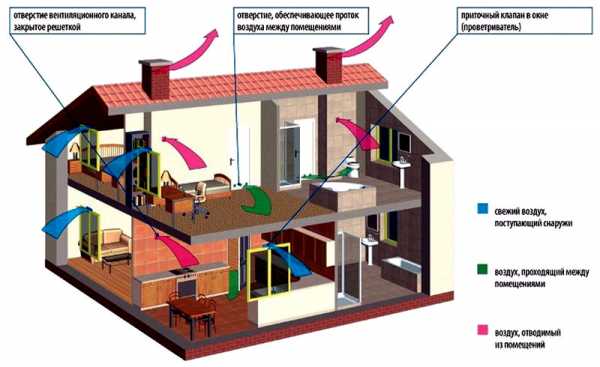

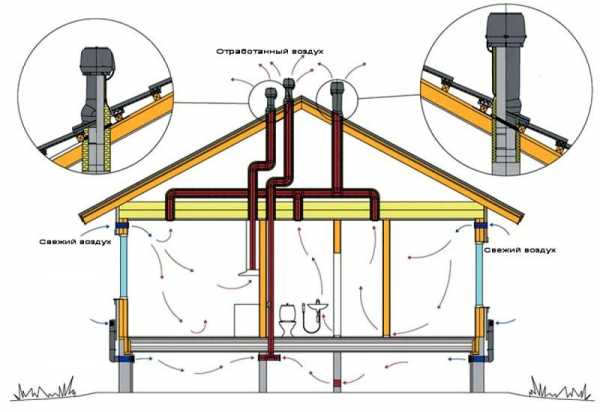

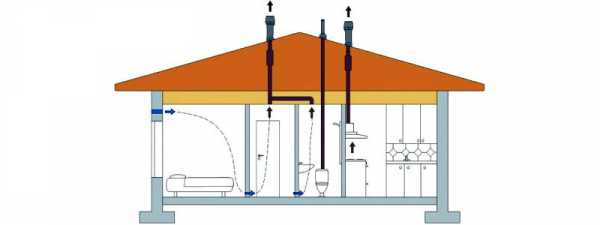

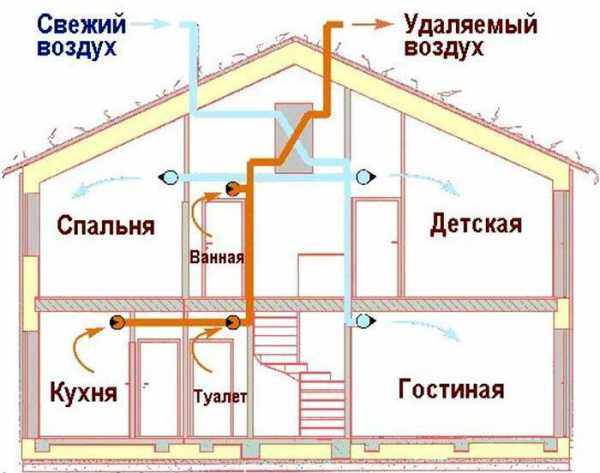

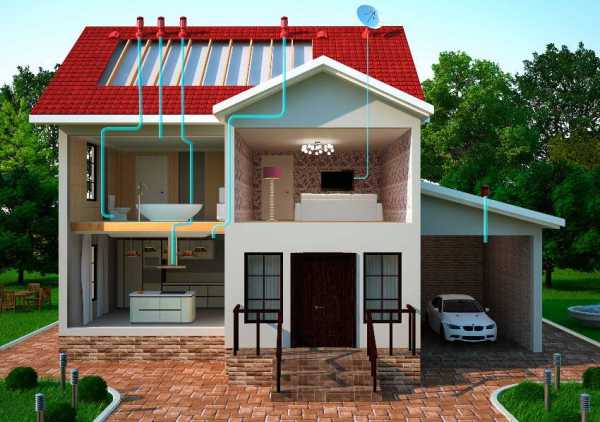

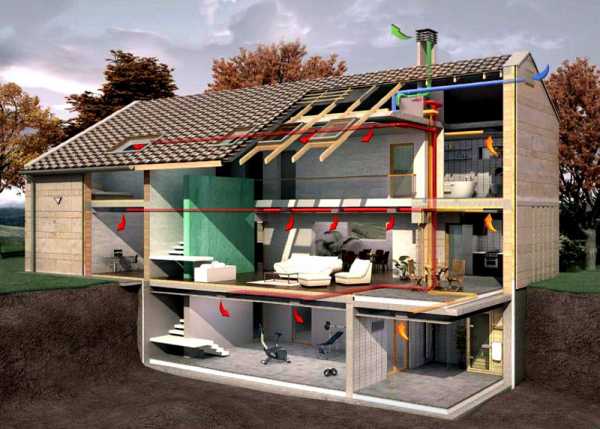

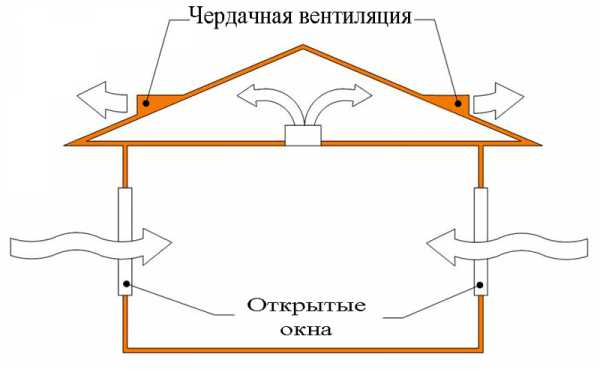

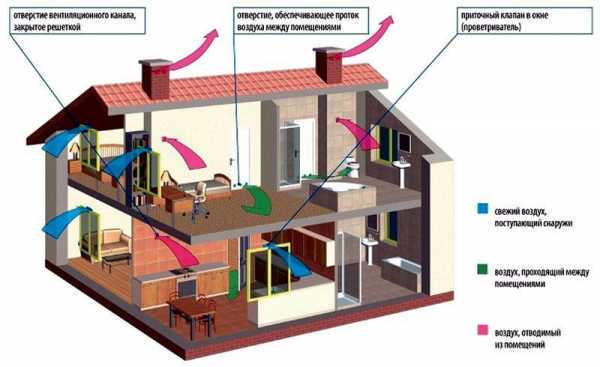

Схема движения воздушного потока внутри дома при естественной вентиляции

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

• нет зависимости от времени года и климатических условий;
• производится любой, необходимый именно в определенной ситуации, вид очистки;
• более дорогой вариант по сравнению с естественной;
• большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

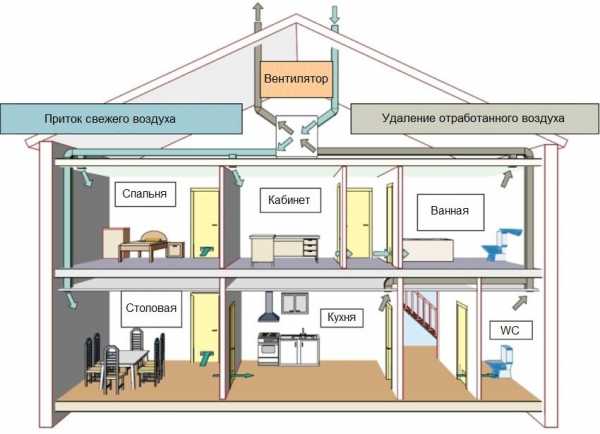

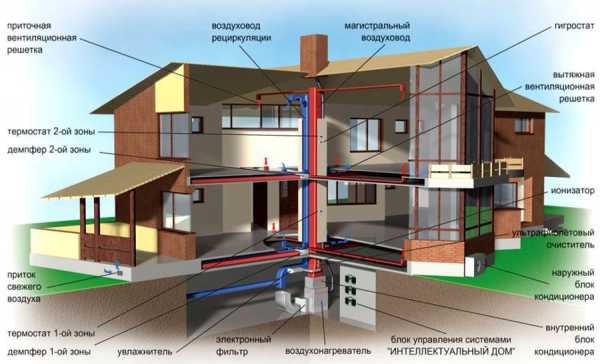

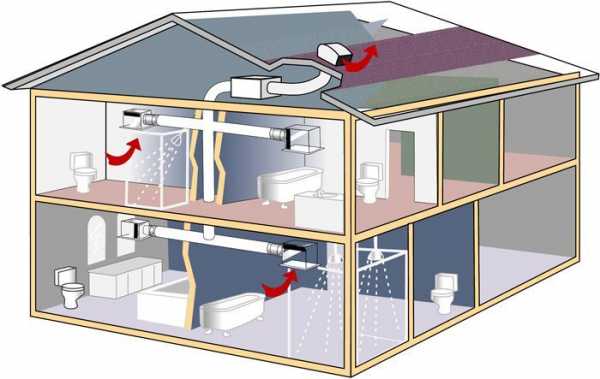

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Статья по теме:

Все виды приточной вентиляции состоят из:

1. Приточных вентиляторов – обеспечивают приток воздуха.
2. Шумоглушителя – понижает уровень шума, создаваемый установкой.
3. Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
4. Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
5. Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
6. Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.

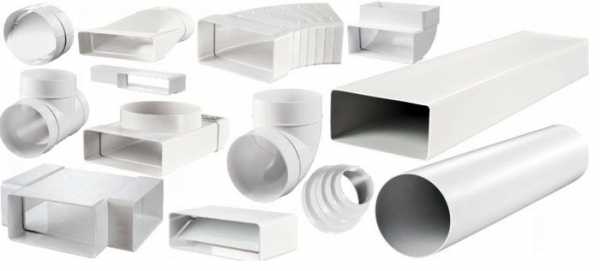

7. Воздуховодов – каналов, по которым циркулируют воздушные массы.

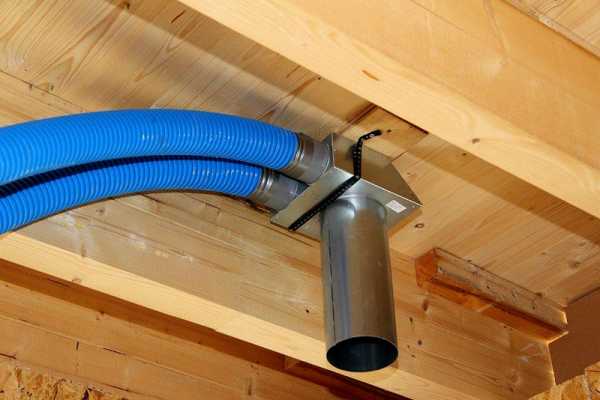

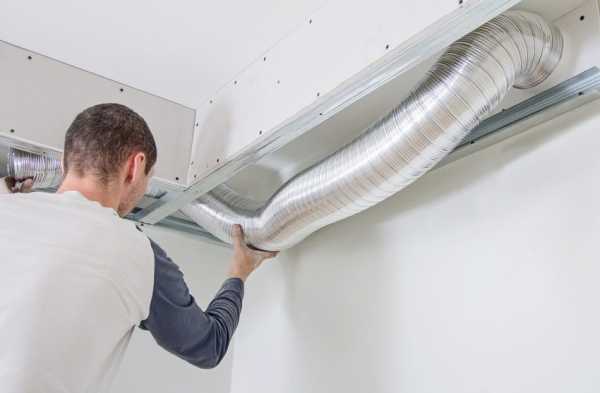

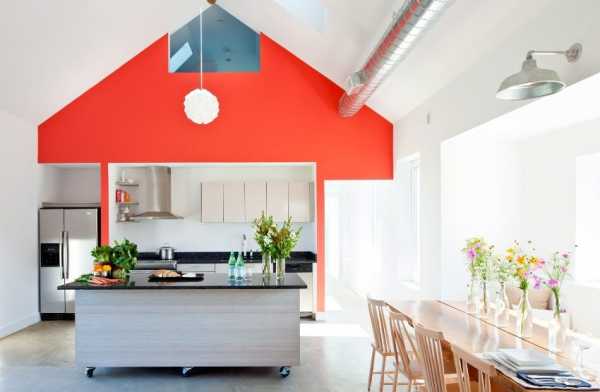

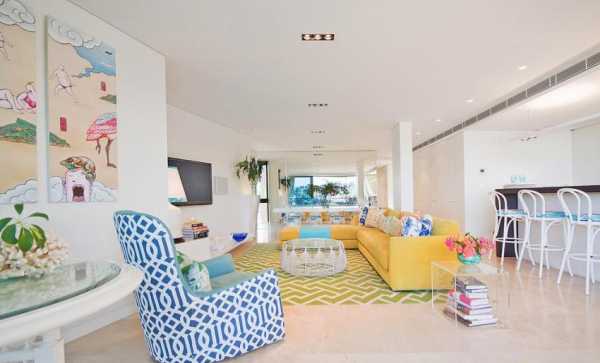

Вентиляционные каналы спрятаны в подвесном потолке из гипсокартона

Каждая приточная установка может иметь те или иные составляющие в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных компонентов системы.

Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов является основой в таких установках.

Приточно-вытяжная система – наиболее рациональный вид искусственной вентиляции

Наиболее оптимальным видом вентиляции является приточно-вытяжная. Само название говорит о том, что в ней используются как приточные, так и вытяжные установки. Именно такой тип может обеспечить необходимый микроклимат в жилых домах и в производственных помещениях. Нужно помнить, что только их сбалансированная производительность даст положительный результат. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. Иначе процесс будет неконтролируемым.

Схема приточно-вытяжной вентиляционной системы частного дома

К видам приточно–вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание происходит непосредственно в помещении. Свежий воздух попадает внутрь с помощью специальных установок диффузоров, перемешивается с уже отработанным и вместе с ним удаляется через специальные клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Установки воздухораспределения монтируются на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более теплый, через вентиляционные отверстия на потолке. Такая процедура создает необходимый воздухообмен.

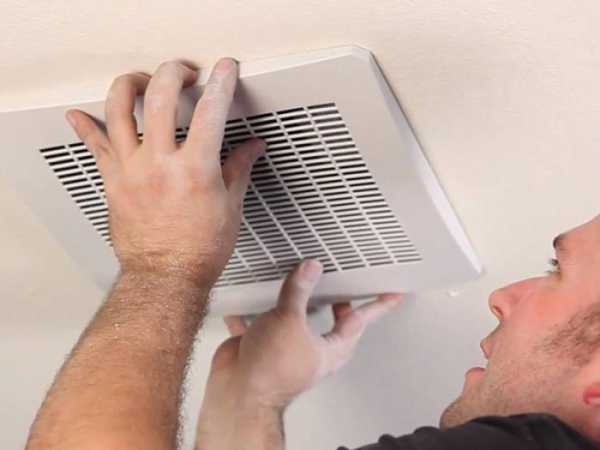

Установка вентиляционных решеток приточного и вытяжного каналов

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

• форма воздуховодов;
• используемый для их изготовления материал;
• размер сечения устройства.

Важно! При выборе воздуховодов основное внимание необходимо уделить вышеперечисленным основным характеристикам. Но не менее важными параметрами будут компактность, прочность, шумоизоляция и герметичность.

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

1. Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
2. Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

1. Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
2. Круглые – имеют большой диапазон размеров, занимают небольшие площади.

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают необходимую модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с плохой вытяжкой на кухне, отсутствием окон в ванной комнате и туалете. Это приводит к плохому воздухообмену в домах и распространению нежелательных запахов в жилые помещения. В этом случае улучшить микроклимат поможет вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Схема работы вентиляционной установки со встроенным вентилятором

Для максимально хорошей работы вытяжной системы необходимо брать во внимание следующее:

• производительность;
• шумовые характеристики;
• степень защиты от влаги;
• степень защиты от высоких температур;
• удобная эксплуатация.

На данный момент для помещений с механической вытяжной системой вентилирования существует огромное количество вентиляторов. В большинстве случаев их выбор зависит от их предназначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и туалета, кафе и ресторанов, и много других.

Вентилятор с электронной панелью управления

Местная и общеобменная вентиляция жилых и производственных помещений

По зоне обслуживания виды вентиляции делятся на два класса: местная и общеобменная. Если максимум концентрации вредных выделений приходится на четко определенные зоны помещения, то используется местная вентиляция. Она необходима для удаления загрязнений из зоны конкретного рабочего места, и не дает отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым ярким примером такого вида механической вентиляции является кухонная вытяжка. Такой тип называется местной вытяжной вентиляцией. В производственных цехах эта проблема решается с помощью местных отсосов. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, а холодные вредные газы становятся тяжелыми и опускаются вниз. Местная приточная вентиляция применяется в виде воздушных душей, воздушных оазисов и воздушных завес.

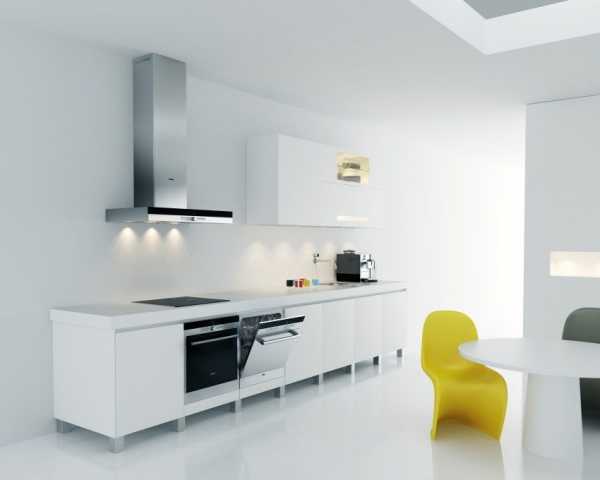

Пример местной вентиляции механического типа — кухонная вытяжка

Если в очистке нуждается не четко определенная зона, то местная система будет малоэффективной. В этом случае используют общеобменную вентиляцию. Она обслуживает все помещение или же значительную его часть. Общеобменная вытяжная система удаляет тепло, газы, влагу, пыль, пары жидкостей и запахи из зданий. Самым элементарным типом такой системы является вентилятор с электродвигателем. Его устанавливают оконном или дверном проеме. Более усложненный вариант – это применение вентиляторов с вытяжным воздуховодом.

Общеобменная приточная система подает чистый воздух и распределяет его по всему объему помещения. Особенностью общеобменной приточной системы можно назвать ее способность компенсировать недостаток тепла. Для этого подаваемый воздух перед подачей нагревается.
Чаще всего из помещения удаляется и подается равное количество воздуха. Бывают случаи, когда извлекается больше, а недостаток компенсируется перетеканием воздуха из соседних помещений.

Схема обустройства в офисном помещении общеобменной вентиляции

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

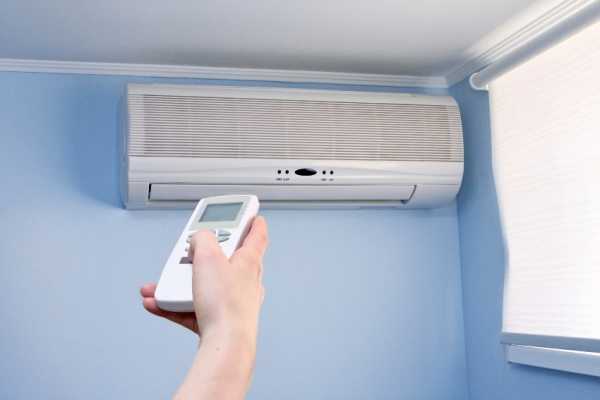

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

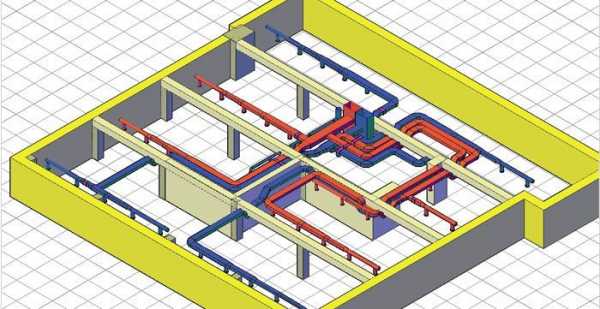

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Важно! Основное достоинство моноблочной системы – ее шумоизоляция. Также следует отметить маленькие габариты и простоту монтажа.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их основные параметры, можно добиться нужного результата. В строениях с плохой вентиляционной системой существует риск накопления пыли.

Монтаж вентиляционного канала в фальш-короб своими руками

Использование средств бытовой химии, работа бытовых приборов приводят к изменению химических и физических характеристик воздуха. Проектирование любого жилого помещения или производственных строений не обходится без заранее продуманной системы вентиляции.

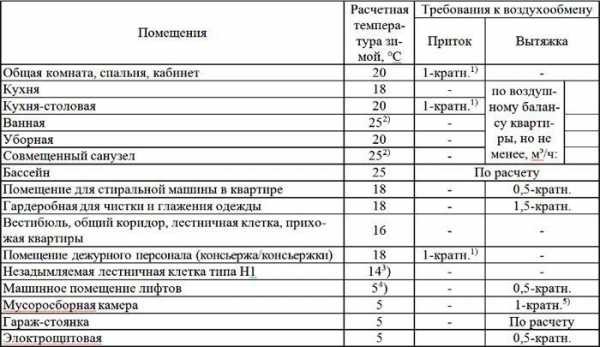

Важно! Расчеты и требования к системам вентиляции предусмотрены соответствующими законами и нормами строительства.

Правильно спланированная система дает возможность добиться нужных показателей микроклимата. Различные виды вентиляции помещений – жилых, общественных, производственных — имеют свои нормы и требования. Это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет гарантировать стабильно оптимальные условия в любом здании.

СМОТРИТЕ ТАКЖЕ
