Вентиляция в двухэтажном частном доме: варианты правильного устройства системы

Содержание статьи

От автора: здравствуйте, дорогие друзья! Давно известно, что правильно обустроенная вентиляционная система — это залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение. Именно поэтому сегодня речь пойдет о том, как обустраивается вентиляция в двухэтажном частном доме.

Строго говоря, схема устройства системы не слишком меняется в зависимости от количества этажей. Разница лишь в том, что при применении принудительной вентиляции необходимо использовать более мощное оборудование для двухэтажного коттеджа, чем для одноэтажного. Связано это, в первую очередь, с объемом воздуха, имеющегося в доме.

В целом же, методы не слишком отличаются. И уж точно для дома любой этажности необходимо одинаково грамотно подходить к вопросу обустройства вентиляции. Как ни странно, среди некоторых владельцев загородных жилищ бытует мнение, что частные сооружения вовсе не нуждаются в специально устроенной системе воздухообмена. Особенно часто подобные сомнения возникают в том случае, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте оценим общую картину объективно. Подумайте, ведь вы вряд ли оставите возведенные стены голыми. На них наверняка будет размещен утеплительный слой, а затем и финишная отделка, придающая зданию красивый и эстетичный вид. Все эти дополнения однозначно закроют доступ свежему воздуху, который в противном случае мог бы пройти сквозь стены.

Даже если вы собираете строить дом из дерева, которое не требует финишной отделки, учтите, что современный брус обладает совершенно иными качествами, чем древесина, которая использовалась в старые добрые времена. Сейчас материал пропитывается различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, брус часто бывает клееным. Все эти вещества намертво закупоривают поры, так что возможности для воздухообмена просто не остается.

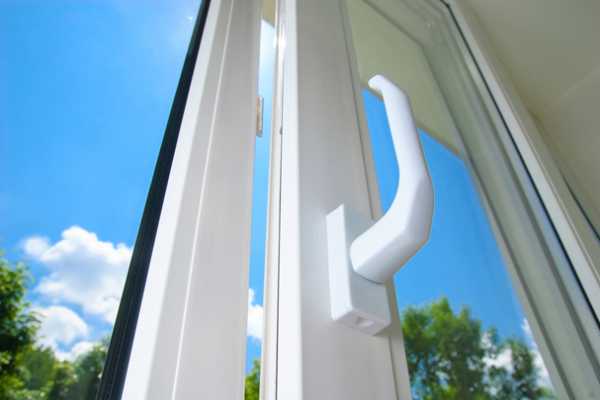

Также не забудьте и про стеклопакеты, повсеместно устанавливаемые на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклами. Они имели в своей конструкции замечательные щели, сквозь которые свежий воздух успешно циркулировал по направлению в дом и обратно.

В общем, аргументов в пользу обустройства вентиляционной системы очень много. Давайте наконец приступим к рассмотрению того, какими методами можно это организовать.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

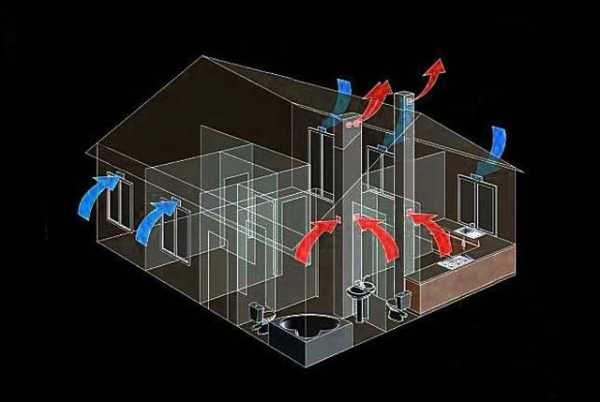

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

  • проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
  • использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Варианты принудительной вентиляции

Обустройство принудительной системы воздухообмена — достаточно широкая тема, поэтому необходимо рассматривать ее как можно подробнее. Начать следует с того, что данный метод делится на три разновидности: приточную, вытяжную и приточно-вытяжную вентиляцию.

Приточное оборудование

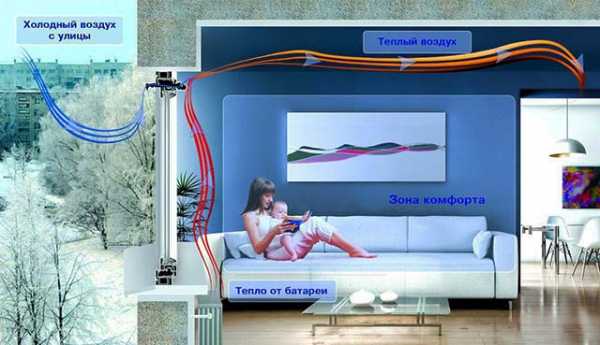

Приточное вентиляционное оборудование отвечает за нагнетание свежего воздуха в дом. При этом отработанный выходит естественным путем через все те же вытяжные шахты. Этот принцип основан на разности в плотности холодного и теплого воздуха.

Первый, попадая в помещение, обладает более плотной структурой из-за своей температуры, он более тяжел и располагается сначала в районе пола. За счет этих своих свойств он выталкивает уже нагревшиеся отработанные воздушные массы. Те поднимаются вверх и выходят наружу по вентиляционным каналам.

Далее процесс повторяется. Холодный воздух заходит, старый выходит. Вообще, естественная вентиляция работает по такому же принципу. Но принудительная отличается высокой скоростью нагнетания, благодаря чему интенсивность воздухообмена резко возрастает.

Для оборудования такой системы есть два самых популярных типа устройств:

  • приточные клапаны. Да, о них уже было сказано в разговоре про естественный воздухообмен. Но в данном случае эти устройства имеют в составе своей конструкции еще и вентилятор, который отвечает за нагнетание воздуха в помещение. Несмотря на это, прибор все же остается довольно простым. Внутри стены прокладывается воздуховод, в который и устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания — защитной решеткой, предназначение которой заключается в создании барьера на пути осадков, мусора, мелких грызунов и различной живности, которой совершенно нечего делать в порядочном доме. Монтаж приточного клапана осуществляется очень просто: достаточно пробурить стену с помощью перфоратора, затем очистить отверстие, разместить в нем воздуховод и собрать всю конструкцию;

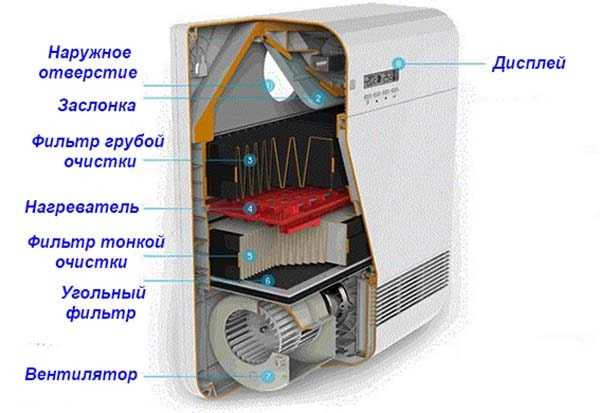

  • бризер. По сути, это тот же приточный клапан, но с расширенной функциональностью. Здесь тоже имеется воздуховод, вентилятор и защитные решетки. Но в комплекте к ним идут еще и некоторые «фишки», которые отвечают за комфорт проживающих в доме людей. Например, к таковым относятся датчики температуры и уровня влажности, с помощью которых оборудование может автоматически запускаться при необходимости. Кроме того, во многие бризеры встроен небольшой конвектор, который подогревает поступающий в дом воздух в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется — это и комфортно, и позволяет сэкономить на ресурсах отопления.

Вытяжное оборудование

Другим вариантом обустройства принудительной вентиляционной системы является использование вытяжного оборудования. Оно устанавливается, как правило, в местах с повышенной необходимостью выведения воздуха. Это, конечно, санитарный узел и кухонное помещение.

В первом случае необходимость обусловлена, в основном, высоким уровнем влажности. Если с ним никак не бороться, то со временем это приведет к порче отделочных материалов, а также к образованию плесени, что несет прямой вред здоровью.

Кухня тоже нуждается в выведении воздуха по вполне понятным причинам: это и жир, и повышенная влажность, и не всегда приятные запахи. Причем иногда бывает так, что пища подгорела, и необходимо избавиться от этих ароматов с максимально возможной скоростью.

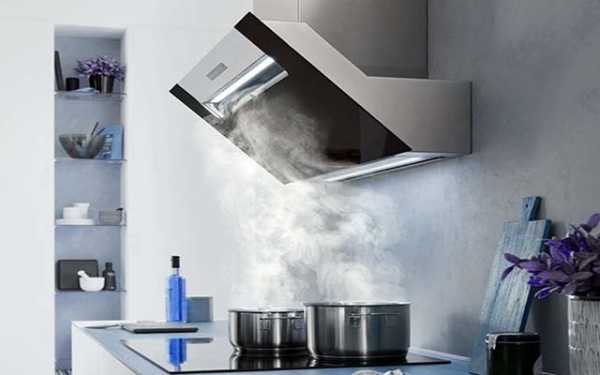

Для таких случаев устанавливается кухонная вытяжка — оборудование, которое располагается над плитой и подсоединяется к вентиляционной шахте. Внутри устройства расположен вентилятор, который отвечает за втягивание и дальнейший вывод воздушных масс вместе с запахами и влажностью.

В ванной комнате и туалете роль вытяжного оборудования выполняет также вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Он помогает довольно быстро нормализовать в помещении уровень влажности.

Недостатком вытяжной принудительной вентиляционной системы является все тот же скромный объем прибывающего свежего воздуха. Об этом сегодня не раз уже говорилось, так что повторяться не будем. Но проблема от этого никуда не денется. Особенно это касается двухэтажных домов, в которых объем воздуха довольно велик. Он просто не будет успевать восполняться. Поэтому для данного случая стоит рассмотреть третий метод обустройства вентиляционной системы.

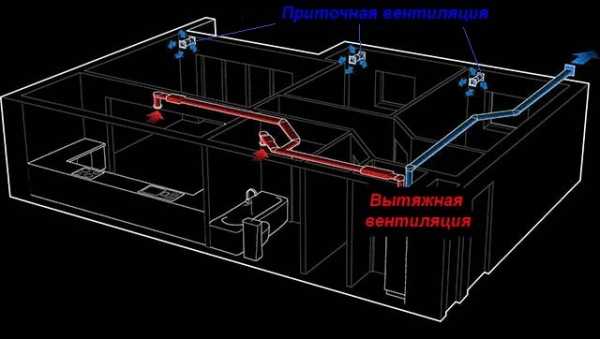

Приточно-вытяжное оборудование

Из названия ясно, что устанавливаемые в рамках такой системы устройства отвечают как за приток, так и за отвод воздуха. Чаще всего это достигается с помощью комбинирования различных приборов. Например, в качестве приточного оборудования можно установить бризеры, а на кухне и в ванной разместить вытяжные устройства.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая интенсивность воздухообмена. Во-вторых, вы можете полностью контролировать объем как приходящих, так и уходящих воздушных масс.

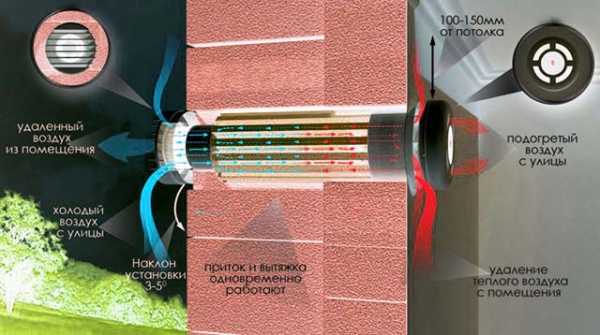

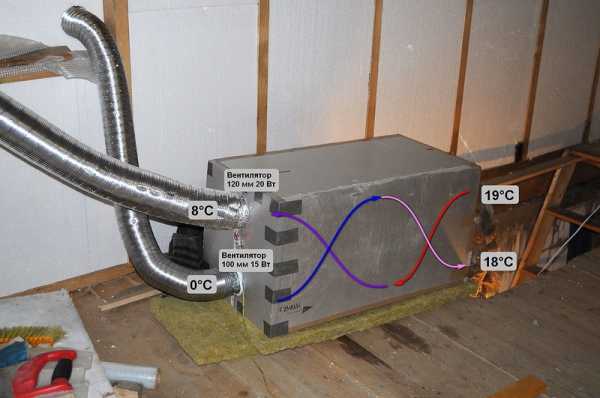

Кроме того, есть и специальные устройства двойного действия — приточно-вытяжные. Как правило, они оборудованы рекуператорами. Этот элемент предназначен для того, чтобы удерживать тепловую энергию из переработанного воздуха и отдавать его свежему в процессе прибытия последнего.

Согласитесь, что такая экономия на отоплении в большом доме весьма кстати. Вы одним выстрелом убьете двух зайцев: и здоровый микроклимат обретете, и температурный режим в помещении никак не нарушите.

Конечно, приточно-вытяжная вентиляция обходится на порядок дороже прочих систем. Во-первых, само оборудование стоит немало. Во-вторых, все приборы подключаются к электросети и в процессе работы потребляют некоторое количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой именно ее тип используется. Зависимость от электроэнергии приводит к тому, что в случае ее отключения все оборудование просто встанет.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Он пригодится вам для поддержания работоспособности не только вентиляционной, но и отопительной системы в случае форс-мажора.

Что касается монтажа оборудования для принудительной вентиляции, он не так уж сложен. Вы можете прочитать о том, как правильно сделать установку своими руками, в статьях на нашем сайте, посвященных данной теме. После получения необходимой информации вы прекрасно справитесь. Успехов!

seberemont.ru

Вентиляция в двухэтажном доме — Как сделать своими руками

В многоэтажных жилых домах, которые построены с применением различных строительных материалов, необходимо обеспечивать постоянную вентиляцию всех комнат и помещений. Особенно актуальная такая потребность при использовании в доме стеклопакетов, которые обеспечивают теплоизоляцию помещений и хорошую герметичность.

Приток и полноценный отток воздуха необходим, чтобы обеспечить уютные условия проживания. Помимо прочего, в этом случае выполняются условия санитарно-эпидемиологических и гигиенических норм, потому что углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами способствующими возникновению различных бактерий.

При помощи каких средств можно обеспечить вентиляцию помещений, и каким образом должна быть сконструирована вентиляция в двухэтажном доме? Об этом и пойдет речь в статье.

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения. Важно учитывать расположение комнат и общую квадратуру дома.

Для реализации поставленных задач используются следующие типы вентиляции:

  1. При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор, который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
  2. Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха. Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
  3. Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке. Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
  4. Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
  5. Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

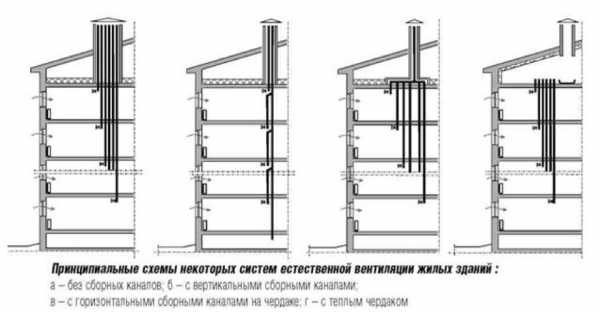

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

  • Разницы температур между комнатой и улицей, т.е. на выходе и на входе в шахту.
  • Ветра, который может улучшить или ухудшить тягу.
  • Геометрического сечения канала и его высоты.
  • Теплоизоляционных характеристик канала шахты.
  • От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема, которая наглядно показывает все особенности и нюансы.

Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение СП55.13330.2011., в котором полноценно и емко указаны нормативы по воздухообмену.

  1. Минимальные показатели производительности системы должны обеспечивать в течение часа однократную смену всего объема воздуха в помещении (актуально для помещений, где регулярно находятся люди).
  2. Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.

Это основные положение правил. С ними вы всегда сможете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо их изучить тем владельцам, кто самостоятельно будет прокладывать шахты, вытяжные каналы и устанавливать оборудование, чтобы стабильно и правильно функционировала вентиляция двухэтажного дома своими руками, что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома — Оптимизация работы вентиляции

При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:

  1. На входе в шахту вентиляции установить автоматический клапан, в котором будет находится датчик влажности, что обеспечит экономию при функционировании системы. При повышении влажности в комнате клапан будет открываться шире, что улучшит тягу.
  2. Во всех жилых помещениях следует расположить клапаны оборудованные датчиками наружной температуры. В этом случае можно нивелировать поступление холодного воздуха, что позволит поддерживать необходимый температурный баланс.
  3. Для свободной циркуляции воздуха между помещениями следует вмонтировать переточные отверстия площадью не менее 200 кв.см.

Следует помнить, что установка вентилятора значительно понижает пропускную способность шахты, поэтому такое решение является краткосрочной мерой для обеспечения циркуляции воздуха. Аналогичным оборудованием является и кухонная вытяжка, поскольку она работает кратковременно и ее использование не может полноценно обеспечить вентиляцию помещения.

vent-vozduh.ru

Вентиляция в двухэтажном и одноэтажном частном доме

Содержание статьи:

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

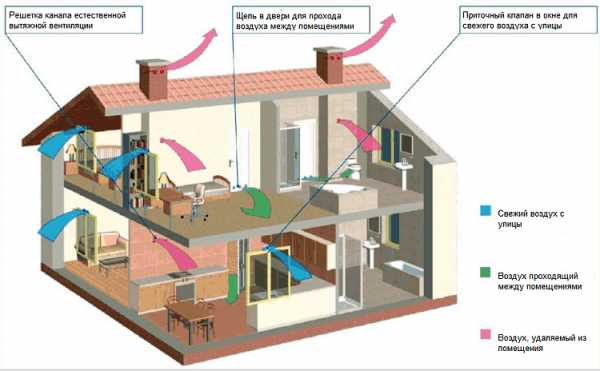

Схема вентиляции двухэтажного дома

Вентиляция одноэтажных домов может быть организована следующими методами:

  • Естественная вентиляция одноэтажного частного дома;
  • Приточно-вытяжная;
  • Приточно-вытяжная с охлаждением или обогревом;
  • Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

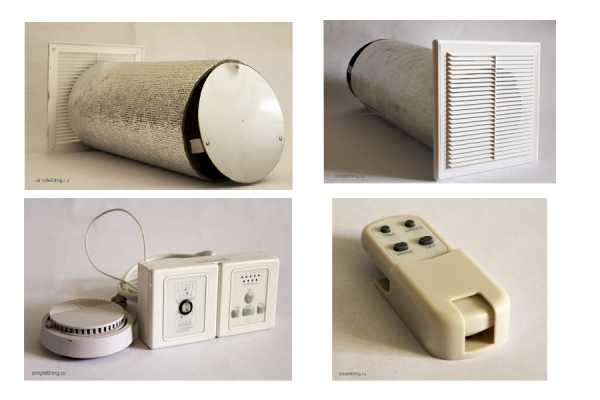

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

strojdvor.ru

Вентиляция в частном доме одноэтажном | Вентиляция

» Вентиляция

Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

Схема вентиляции двухэтажного дома

Вентиляция одноэтажных домов может быть организована следующими методами:

  • Естественная вентиляция одноэтажного частного дома;
  • Приточно-вытяжная;
  • Приточно-вытяжная с охлаждением или обогревом;
  • Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.



Устройство вентиляции дома напрямую зависит от того, какую систему примените у себя. Естественная (статическая) вентиляция одноэтажного дома основана на установке в помещениях вентиляционных решеток, которые не имеют механических подвижных частей. Даже если такая система оказывается менее результативна, чем простое механическое проветривание, то ее вполне довольно хватит для нормальной циркуляции воздуха.

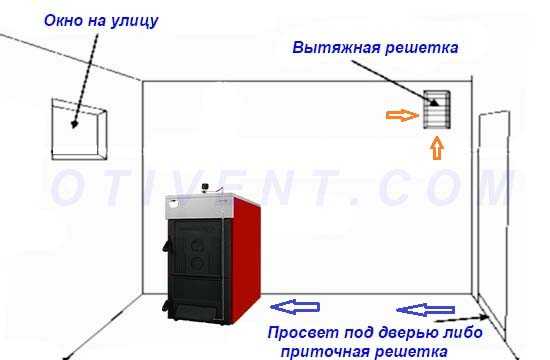

В небольшом доме простое устройство вентиляции делают по принципу помещение за помещением . Принцип работы заключается в том, что циркуляция воздуха происходит за счет разницы в давлениях. Таким образом, необходимо иметь две решетки нижнюю, до 0,5 метров от пола и верхнюю, не менее 1,8 метров от пола. Одно единственное отверстие, функционирующее на вход и выход одновременно, обеспечит лишь элементарное проветривание. Чтобы получить подходящее движение воздуха, вентиляционные решетки, как правило, должны быть расположены на противоположных стенах. При этом имея одинаковую площадь, для пропуска воздушных потоков. Если вместо верхней решетки установить вытяжную трубу, выходящую на кровлю, то этот способ, бесспорно будет лучше.

Устройство этой системы предполагает, чтобы все помещения имели стену, которая выходит на внешнюю сторону дома. иначе в глухих помещениях воздухообмен происходить не будет.

Для установки вентиляционной решетки сверлится (пробивается) внешняя стена. В отверстие закладывается труба металлическая или пластиковая поливинилхлоридная ПВХ, а потом прикрепляются обе сетки. Схема установки (Рис 1)

Устройство естественной вентиляции

Устройство естественной вентиляции в домах имеющие вентиляционные каналы. решетки устанавливают так, чтобы циркуляция воздуха шла по всем помещениям дома. Схема устройства естественной вентиляции на (Рис 2).

Помещения с поступающим воздухом называются сухими (гостиная, столовая, спальня и т. д.). А из тех, откуда воздух выходит — влажные (кухня, ванная комната, туалет). Применив такую схему, можно избавиться от неприятных запахов и излишней влаги. По схеме, воздух поступает в дом сухим и потом удаляется наружу влажным.

Решетки для притока воздуха преимущественно располагаются в верхних частях окон, а вытяжные на потолке или в стенах с непосредственным выводом на крышу. Циркуляция воздуха из одного помещения дома в другое осуществляется перекройкой (обрезкой) нижней части двери. Воздушный зазор, как правило, должен составлять не менее 15 мм (Фото 1). В случае уменьшения зазора, как последствие укладки плитки, паркета или смене коврового покрытия, может привести к повторной перекройки, иначе нарушается схема воздухообмена. Другой вариант, не имеющий выше перечисленных проблем, установка дверных решеток (Фото 2).

Воздухозаборники (решетки для притока) иногда устанавливаются в верхних частях деревянных окон, что позволяет значительно облегчить их монтаж, чем сверление стены. Авторегулирующая конструкция воздухозаборника позволяет пропускать точно дозированный воздушный поток. Пластиковые окна с климат — контролем уже снабжены данным приспособлением.

Устройство принудительной вентиляции

Устройство принудительной вентиляции различается по двум категориям: локальная, предназначена для только одного помещения и управляемая, которая дает возможность вентилировать весь дом. Для постоянной работы локальной вентиляции используют достаточно надежные, с пониженным шумом работы и небольшим энергопотреблением вентиляторы. Обычно вытяжные вентиляторы в домах устанавливают непосредственно на входных отверстиях каналов естественной вентиляции. Основная причина установки: не достаточная эффективность естественной вытяжки или кратковременное удаления загрязненного воздуха из кухни, ванной, душевой или туалета. Так же есть место установки устройства вентилятора непосредственно на горизонтальный канал (Рис 1), вместо внутренней решетки.

Принудительная управляемая система всегда функционирует за счет центрального вентилятора, который устанавливается, как правило, где-то в чердачном помещении. Он соединяется с отверстиями забора воздуха жесткими или гибкими трубами, а удаление (вытяжная вентиляция) происходит через канал выходящий на крышу. Входные приточные отверстия, как и в системе естественной вентиляции, находятся в сухих помещениях, а заборные вытяжные — во влажных. Простая схема устройства принудительной вентиляции на (Рис 3).
1. вентиляционные решетки на окнах для притока воздуха;
2. заборные отверстия для оттока (вытяжки) воздуха;
3. трубопроводы;
4. система управляемой механической вентиляции;
5. выходное устройство на кровле.

Хорошо продуманное и смонтированное устройство вентиляции обеспечит комфортные условия проживания и сохранность дома.



Вентиляция канализации в доме

Вентиляция канализации предназначена, прежде всего, для того, чтобы вовремя устранять неприятные запахи и различные вредные вещества. Вентиляция осуществляется за счёт труб, которые объединены со всей канализационной системой. Эти трубы обеспечивают приток свежего воздуха, благодаря чему система получает необходимое давление, а стоки бытового назначения очищаются практически без шума.

Чтобы избежать появления неприятных запахов, которые возникают в процессе эксплуатации системы канализации, о системе вентиляции следует позаботиться заблаговременно.

Для чего нужна вентиляция канализации в доме

Основное предназначение канализационной системы заключается в принятии стоков от различных санитарных устройств и бытовых приборов (душевая кабина, ванная, унитаз и умывальник), использующих воду.

Неприятные запахи в канализационных трубах появляются за счёт биологических процессов, которые происходят в сточных водах, поэтому обеспечение препятствия на пути их возможного попадания внутрь помещения является обязательным условием комфортного проживания. Вентиляция как раз и выступает в качестве этого препятствия.

Эффективная вентиляция канализации в частном доме

Самым удобным способом обустройства вентиляции является вывод вентиляционных отводов через крышу. Такие схемы считаются наиболее приемлемыми в тех случаях, когда речь заходит об одноэтажных частных домах. Стояк канализации необходимо вывести примерно на 0,5 метра выше уровня кровли. Такую же схему вентиляции можно применять и при строительстве канализационной системы частных домов высотой до 4 этажей.

Схема устройства простой системы вентиляции канализации одноэтажного частного дома

Альтернативным вариантом может стать использование системы воздушных клапанов, которые будут обеспечивать поступление свежего воздуха в канализационную систему, а также создают надёжное препятствие для проникновения неприятных запахов из канализации внутрь помещения.

На этом видео можете посмотреть, как правильно установить в своём доме воздушные вентиляционные клапаны

Если в жилище была установлена автономная система канализации, то желательно обустройство септика или выгребной ямы .

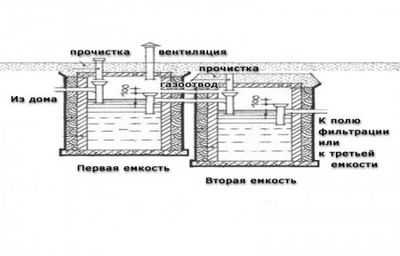

Схема вентиляции и устройства септиков на участке рядом с домом

Вентиляционный патрубок при этом вставляют в крышку канализационного накопителя таким способом, чтобы его нижний край находился примерно на 20см выше, чем граница наполнения используемого резервуара.

Установка вентиляционного патрубка на септике

Устройство канализационных (фановых) труб

Установка канализационных труб наиболее целесообразной будет в следующих ситуациях:

  • В коммуникационные конструкции дома включены канализационные стояки, диаметр которых достигает 5 см.
  • Здание включает в себя два или более этажей, оснащенных водопроводными и канализационными системами.

Начиная монтаж вентиляции канализационной системы, следует помнить о ряде некоторых правил.

  • Диаметр канализационной трубы должен подходить к диаметру стояка, так как эта труба, по сути, является его продолжением.
  • Наружная часть вентиляционной системы должна располагаться в таком месте, откуда неприятные запахи из канализации будут с лёгкостью уноситься ветром.

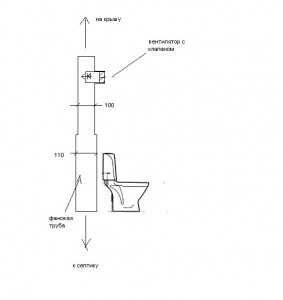

Система устройства вентиляции канализации с помощью фановых труб

Фановая труба, как правило, изготовляется из той же канализационной трубы, что и стояк. Вентиляционную трубу выводят наружу за счёт использования специального канала, конструкция которого была предусмотрена ещё в процессе проектирования дома. Если по ряду определённых причин установка фановой трубы не была предусмотрена, то её монтаж осуществляют с использованием горизонтального вывода в стену.

Учитывая то, что слив во многих канализационных системах является весьма незначительным, септик пропускает запах крайне редко. Эту проблему можно решить при помощи внутренней и внешней изоляции ещё в процессе строительства здания. В этом случае внутреннюю сторону изолируют с применением битума или рубероида, а внешнюю обкладывают слоем глины толщиной порядка 35 см.

Одним из самых распространенных способов обустройства наружной вентиляции является применение канализационных труб из ПВХ:

  • Широкую трубу, диаметр которой составляет 10-15 см, устанавливают в крышке септика таким образом, чтобы вероятность попадания в неё воды была полностью исключена.
  • Верхнюю трубку, диаметр которой в два раза меньше, вставляют в широкую заготовку.

Такая простая система вентиляции в септике позволяет своевременно избавляться от различных неприятных запахов.

Если система вентиляции частной канализации является для вас слишком дорогим удовольствием, то можно воспользоваться альтернативным вариантом – самостоятельно изготовленным и установленным вентиляционным клапаном. Он обладает вполне простой конструкцией, что позволяет при его изготовлении использовать подручные средства.

Самое главное достоинство воздушного клапана заключается в возможности остановки движения горячего воздуха в септике, за счёт чего в полости и трубах исключено появление изморози.

Вентиляцию канализации при помощи клапана можно сделать своими руками, для этого достаточно изготовить конструкцию следующего типа:

  • Для начала потребуется пружина небольших размеров (можно взять из шариковой ручки), под толщину которой подбирается саморез длиной 4,5 см.
  • Из толстого куска пластика вырезают круг диаметром 5 см. В середине этого круга делается отверстие под саморез, при этом пружина должна упираться в пластик.
  • Затем требуется вырезать такой же круг из плотного поролона, но с диаметром уже 6 см. В его середине проделывается такое же отверстие, как и в предыдущем случае. Эти круги необходимо склеить крепким клеем.
  • В завершении в верхней крышке тройника проделывают три отверстия. Они должны располагаться на углах равностороннего треугольника, в котором каждая из точек удалена от центра окружности на 2,5 см. В центр верхней крышки вкручивают заранее подготовленную конструкцию.

Схема устройства простого воздушного клапана

Затем в подготовленный клапан как можно сильнее дуют, чтобы проверить его работоспособность. Если он был изготовлен правильно, то воздух будет выходить из отверстия без каких либо затруднений.


Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-dome/sistemy-i-sxemy-ventilyacii-odnoetazhnyx-i-dvuxetazhnyx-chastnyx-domov/, http://sewerage-house.ru/ustroystvo-ventilyatsii-doma/, http://proekt-sam.ru/proektsistem/ventilyaciya-kanalizacii-v-dome.html

Комментариев пока нет!

restart24.ru

Вентиляция в частном доме своими руками: виды и устройство систем

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Три вида вентиляционных систем

Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и знать технические средства, помогающие ее решить. Организация воздухообмена преследует 2 цели – удаление отработанного воздуха и подача чистой смеси с улицы.

Атмосфера жилых комнат загрязняется несколькими продуктами жизнедеятельности людей:

  • водяные пары, выделяемые при дыхании и в процессе готовки пищи;
  • углекислый газ и другие вредные соединения в небольших количествах;
  • разнообразные неприятные запахи.

Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно. Продуктами горения метана являются углекислый газ и водяной пар. Первый создает ощущение духоты, второй насыщает влагой воздушную среду кухни.

Существует 3 типа систем общеобменной вентиляции для решения перечисленных задач:

  1. Естественная.
  2. Комбинированная.
  3. Принудительная с механическим побуждением.

Прежде чем рассмотреть принцип работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток, и наоборот. Удаляемый воздух должен замещаться наружным, иначе эффективность вентилирования сведется к нулю.

Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.

Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

  1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
  2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
  3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

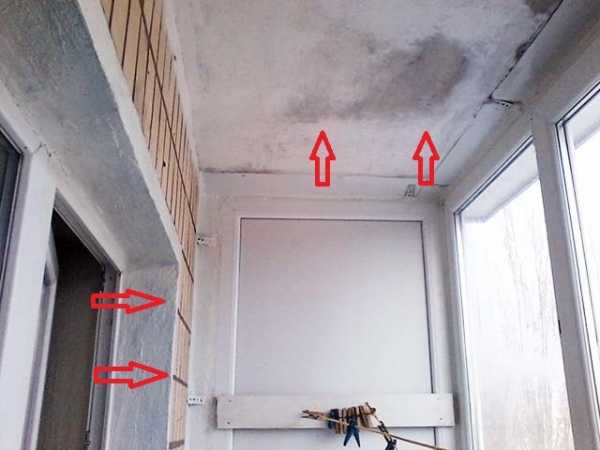

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Схема работы естественной вентиляции

Комбинированный воздухообмен

В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках. Практикуется 2 варианта:

  • наружный воздух подается механизированными приточными установками, выброс происходит посредством вертикального канала;
  • на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.

Обычный стеновой клапан подает воздух без вентилятора

Яркий пример комбинированного варианта – вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.

Механизированный приток обеспечивают местные агрегаты, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрическим ТЭНом. Объем подачи и степень нагрева регулируется вручную либо автоматически.

Комбинированное вентилирование успешно применяется в любых типах частных домов – кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение удаляемого вместе с воздухом тепла ложится на радиаторную систему отопления.

Устройство бризера — местной приточной установки

Принудительное вентилирование здания

Принцип действия принудительного воздухообмена простой – вытяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведем несколько распространенных примеров:

  1. Притоком занимаются бризеры, установленные во всех комнатах. На чердаке располагается общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
  2. В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
  3. За воздушный обмен отвечает одна общая установка – центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
  4. Микроклимат внутри жилища поддерживается фанкойлами – местными калориферами с функцией обогрева / охлаждения. К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).

Простейшая схема принудительного воздухообмена

Разъяснение. Рекуперация – это процесс отбора тепловой энергии у вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник – рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.

Особенность механических вентсистем – совмещение вентиляции с воздушным отоплением. Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение – довести температуру притока до 30—50 °С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.

Схема движения встречных потоков в рекуператоре

Какой вариант лучше

Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам – естественной и комбинированной. Аргументы в пользу этих вариантов:

  1. Приемлемые финансовые затраты при монтаже и эксплуатации.
  2. Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100—200 Вт/ч. Приточные установки с подогревом возьмут больше – около 500 Вт на каждую комнату.
  3. Вентиляция с естественным побуждением вполне способна обеспечить нормативный воздухообмен в одно— и двухэтажном здании, тем более внутри дачного домика.
  4. Не требуется выделять полезный объем здания под размещение вентиляционного оборудования и прокладку воздуховодов.
  5. Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.

Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода – расчетов, проектирования и квалифицированного монтажа. Без разработчиков с профильным образованием и грамотных исполнителей обойтись не удастся.

Последний нюанс: если принудительная вентиляция не предусматривалась в доме изначально, выделить пространство для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:

Делаем вентиляцию правильно

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.

Замечание. Разговоры о том, что естественная вентиляция вытягивает из дома массу драгоценного тепла — это не соответствующие действительности россказни продавцов различного оборудования. Если в доме нет щелей для прохода внешнего воздуха, то вытяжка удалит ровно столько, сколько позволит приток, о чем мы писали выше.

Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. Требования нормативных документов, методика и алгоритм расчетов – большая тема нашей отдельной статьи.

В качестве примера используем чертеж с планировкой одноэтажного дома, где показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:

  • внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
  • направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
  • блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
  • высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 3 метра;
  • для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;

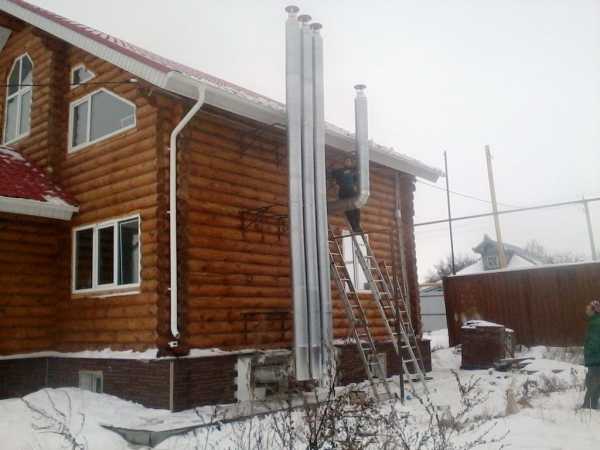

  • проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.

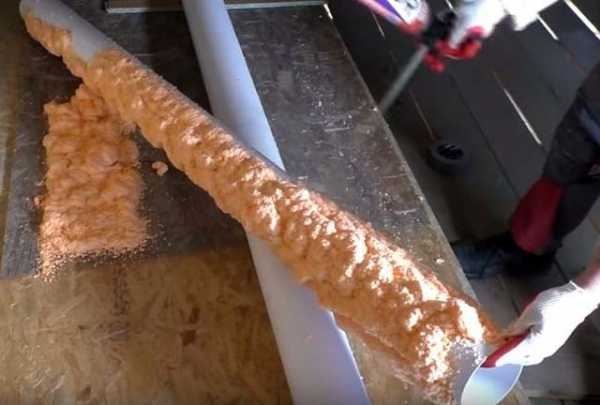

Современный способ быстрой теплоизоляции пластиковых труб — напыление пенополиуретана Polynor

Важное уточнение. Схема воздухообмена в двухэтажном жилище выглядит аналогично. Поскольку кухонное помещение отсутствует, предусматривается отдельный вытяжной канал в ванной либо другой точке.

Теперь подробно рассмотрим организацию потоков по каждому помещению.

Жилые комнаты: спальня, детская, гостиная

В помещениях для отдыха с постоянным пребыванием жильцов важно создать здоровую атмосферу – устроить подачу чистого воздуха снаружи следующими способами:

  • встроить в оконный профиль приточный клапан типа Aereco;
  • вмонтировать вентиляционный регулируемый клапан в стену;
  • установить бризер с вентилятором и дополнительным подогревом воздушной струи.

Справка. В многоэтажных домах советской постройки предусматривалась специальная приточная щель снизу подоконника. В процессе замены деревянных окон на пластиковые установщики заделывают указанный проем. Без притока не действует тяга вертикальной шахты, вентиляция квартиры не функционирует. Отсюда повышенная влажность, грибок и прочие прелести.

Любые клапаны нужно ставить на высоте примерно 2 м от пола. Конвективный поток, поднимающийся от радиаторов, перемешивает и нагревает холодный приток. Вытяжкой служит щель высотой 15—20 мм, оставленная под межкомнатной дверью.

Воздух всасывается проемом под воздействием разрежения, создаваемого кухонным и туалетным вентканалом. Двигаясь с малой скоростью (0.1—0.2 м/с), воздушная масса выходит в коридор и устремляется к устью вытяжной решетки.

Совет. Нынешние межкомнатные двери зачастую плотно прилегают в притворе, не пропуская воздушную смесь в коридор. Покупайте дверные полотна со встроенной переточной решеткой либо устанавливайте таковую самостоятельно.

Варианты встроенных вентиляционных решеток

Кухня-столовая

Атмосфера данного помещения загрязняется продуктами горения газа, лишней влагой и выделениями от людей, поступающими вместе с воздухом других комнат. Вентиляцию нужно устраивать по таким правилам:

  1. Предусматривается 2 точки притока – щель снизу дверного полотна и регулируемый клапан в стене (оконном профиле).
  2. В идеале строится 2 вертикальных трубы, выведенных на крышу, – для общеобменной вентиляции и кухонной вытяжки. Тогда жир и копоть не станет засорять основной канал.
  3. Решетки забора воздуха монтируются под потолком.
  4. Допускается устройство одной вытяжной шахты достаточного диаметра.
  5. Канал должен быть открыт только со стороны кухни. Запускать туда воздух из туалета нельзя – запах проникнет в столовую.

Примечание. Согласно требованиям СНиП, в помещении необходим однократный воздухообмен плюс 100 м³/ч на газовую плиту либо 60 м³/ч на электрическую. Вот зачем нужно устраивать 2 притока.

Кухонную механическую вытяжку нельзя подсоединять к шахте напрямую – при отключенном вентиляторе сечение канала перекрыто жировыми фильтрами и крыльчаткой. Используйте тройник и обратный клапан, как предлагает домовладелец на видео:

Санузел – туалет и ванная

Стандартная схема вентиляции влажного помещения проста:

  1. Воздух из коридора просачивается в ванную под входной дверью.
  2. Перемешиваясь с влажной средой санузла, он становится легче и поднимается к потолку.
  3. Под действием тяги в решетке, расположенной в верхней зоне, воздух медленно увлекается вытяжным каналом и выбрасывается наружу.

Схема воздухообмена здания в разрезе

Чтобы скорее удалить из туалета влагу и неприятный запах, допускается встраивание осевого вентилятора в проем шахты. Одно условие: неработающая крыльчатка агрегата не должна перекрывать проход воздушному потоку, иначе эффективность вентилирования снизится. Используйте переходник с дополнительной решеткой либо тройник с обратным клапаном.

Котельная и другие помещения

Для нормальной работы любого котла, кроме электрического, требуется определенное количество воздуха, расходуемого на горение. Точный объем или конкретные требования к вентиляции топочной всегда прописаны в инструкции по эксплуатации теплогенератора.

Подача воздушной смеси в котельную производится через дверь, вытяжка – отдельным вертикальным каналом. Решетка размещается в верхней зоне топочной, никаких дополнительных вентиляторов ставить не нужно.

Важный нюанс. Дымоход твердотопливного либо газового котла служит мощной вытяжкой, особенно в период горения. Если топочная встроена внутрь коттеджа, то тяга дымовой трубы увлечет бо́льшую часть воздуха из жилых комнат первого этажа. Поэтому оголовки труб желательно оснастить дефлекторами, усиливающими тягу.

Рекомендации по воздухообмену в остальных помещениях:

  1. Коридор и прихожая вентилируются транзитными потоками, идущими в сторону кухни и ванной.
  2. Помещения бани вентилируются так: уличный чистый воздух поступает в предбанник, оттуда подается в парилку. Приточное отверстие в парной располагается рядом с печью, вытяжное – в нижней зоне противоположной стены.

    Варианты вентилирования банных помещений

  3. Способы вентиляции гаража и подвала мы изложили в виде отдельного руководства.

Наружные и внутренние вентканалы лучше монтировать из пластиковых либо жестяных труб расчетного диаметра. Воздуховоды, проложенные через холодный чердак, обязательно утепляются.

Допустимо применять пластмассовые трубы для внутренней канализации, но учитывайте один нюанс: серый полипропилен способен гореть самостоятельно. Вентиляционные ПВХ каналы изготовлены из затухающего пластика. Подробности монтажа смотрите в видеосюжете.

Заключение

Разбирая способы вентилирования частного дома, мы не упомянули об источнике дополнительного притока – инфильтрации. Явление просачивания воздуха через мелкие щели ограждений практически отсутствует в современных домах либо сведено к минимуму благодаря новым окнам и уплотнениям дверных притворов. Принимать в расчет поступления сквозь мельчайшие поры бессмысленно, поскольку их объем чрезвычайно мал.

otivent.com

Секреты правильного обустройства вентиляции в двухэтажном частном доме: советы мастеров – Stroim24.info

От автора: здравствуйте, дорогие друзья! Давно известно, что правильно обустроенная вентиляционная система — это залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение. Именно поэтому сегодня речь пойдет о том, как обустраивается вентиляция в двухэтажном частном доме.

Строго говоря, схема устройства системы не слишком меняется в зависимости от количества этажей. Разница лишь в том, что при применении принудительной вентиляции необходимо использовать более мощное оборудование для двухэтажного коттеджа, чем для одноэтажного. Связано это, в первую очередь, с объемом воздуха, имеющегося в доме.

В целом же, методы не слишком отличаются. И уж точно для дома любой этажности необходимо одинаково грамотно подходить к вопросу обустройства вентиляции. Как ни странно, среди некоторых владельцев загородных жилищ бытует мнение, что частные сооружения вовсе не нуждаются в специально устроенной системе воздухообмена. Особенно часто подобные сомнения возникают в том случае, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте оценим общую картину объективно. Подумайте, ведь вы вряд ли оставите возведенные стены голыми. На них наверняка будет размещен утеплительный слой, а затем и финишная отделка, придающая зданию красивый и эстетичный вид. Все эти дополнения однозначно закроют доступ свежему воздуху, который в противном случае мог бы пройти сквозь стены.

Даже если вы собираете строить дом из дерева, которое не требует финишной отделки, учтите, что современный брус обладает совершенно иными качествами, чем древесина, которая использовалась в старые добрые времена. Сейчас материал пропитывается различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, брус часто бывает клееным. Все эти вещества намертво закупоривают поры, так что возможности для воздухообмена просто не остается.

Также не забудьте и про стеклопакеты, повсеместно устанавливаемые на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклами. Они имели в своей конструкции замечательные щели, сквозь которые свежий воздух успешно циркулировал по направлению в дом и обратно.

В общем, аргументов в пользу обустройства вентиляционной системы очень много. Давайте наконец приступим к рассмотрению того, какими методами можно это организовать.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

  • проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
  • использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Варианты принудительной вентиляции

Обустройство принудительной системы воздухообмена — достаточно широкая тема, поэтому необходимо рассматривать ее как можно подробнее. Начать следует с того, что данный метод делится на три разновидности: приточную, вытяжную и приточно-вытяжную вентиляцию.

Приточное оборудование

Приточное вентиляционное оборудование отвечает за нагнетание свежего воздуха в дом. При этом отработанный выходит естественным путем через все те же вытяжные шахты. Этот принцип основан на разности в плотности холодного и теплого воздуха.

Первый, попадая в помещение, обладает более плотной структурой из-за своей температуры, он более тяжел и располагается сначала в районе пола. За счет этих своих свойств он выталкивает уже нагревшиеся отработанные воздушные массы. Те поднимаются вверх и выходят наружу по вентиляционным каналам.

Далее процесс повторяется. Холодный воздух заходит, старый выходит. Вообще, естественная вентиляция работает по такому же принципу. Но принудительная отличается высокой скоростью нагнетания, благодаря чему интенсивность воздухообмена резко возрастает.

Для оборудования такой системы есть два самых популярных типа устройств:

  • приточные клапаны. Да, о них уже было сказано в разговоре про естественный воздухообмен. Но в данном случае эти устройства имеют в составе своей конструкции еще и вентилятор, который отвечает за нагнетание воздуха в помещение. Несмотря на это, прибор все же остается довольно простым. Внутри стены прокладывается воздуховод, в который и устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания — защитной решеткой, предназначение которой заключается в создании барьера на пути осадков, мусора, мелких грызунов и различной живности, которой совершенно нечего делать в порядочном доме. Монтаж приточного клапана осуществляется очень просто: достаточно пробурить стену с помощью перфоратора, затем очистить отверстие, разместить в нем воздуховод и собрать всю конструкцию;
  • бризер. По сути, это тот же приточный клапан, но с расширенной функциональностью. Здесь тоже имеется воздуховод, вентилятор и защитные решетки. Но в комплекте к ним идут еще и некоторые «фишки», которые отвечают за комфорт проживающих в доме людей. Например, к таковым относятся датчики температуры и уровня влажности, с помощью которых оборудование может автоматически запускаться при необходимости. Кроме того, во многие бризеры встроен небольшой конвектор, который подогревает поступающий в дом воздух в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется — это и комфортно, и позволяет сэкономить на ресурсах отопления.

Вытяжное оборудование

Другим вариантом обустройства принудительной вентиляционной системы является использование вытяжного оборудования. Оно устанавливается, как правило, в местах с повышенной необходимостью выведения воздуха. Это, конечно, санитарный узел и кухонное помещение.

В первом случае необходимость обусловлена, в основном, высоким уровнем влажности. Если с ним никак не бороться, то со временем это приведет к порче отделочных материалов, а также к образованию плесени, что несет прямой вред здоровью.

Кухня тоже нуждается в выведении воздуха по вполне понятным причинам: это и жир, и повышенная влажность, и не всегда приятные запахи. Причем иногда бывает так, что пища подгорела, и необходимо избавиться от этих ароматов с максимально возможной скоростью.

Для таких случаев устанавливается кухонная вытяжка — оборудование, которое располагается над плитой и подсоединяется к вентиляционной шахте. Внутри устройства расположен вентилятор, который отвечает за втягивание и дальнейший вывод воздушных масс вместе с запахами и влажностью.

В ванной комнате и туалете роль вытяжного оборудования выполняет также вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Он помогает довольно быстро нормализовать в помещении уровень влажности.

Недостатком вытяжной принудительной вентиляционной системы является все тот же скромный объем прибывающего свежего воздуха. Об этом сегодня не раз уже говорилось, так что повторяться не будем. Но проблема от этого никуда не денется. Особенно это касается двухэтажных домов, в которых объем воздуха довольно велик. Он просто не будет успевать восполняться. Поэтому для данного случая стоит рассмотреть третий метод обустройства вентиляционной системы.

Приточно-вытяжное оборудование

Из названия ясно, что устанавливаемые в рамках такой системы устройства отвечают как за приток, так и за отвод воздуха. Чаще всего это достигается с помощью комбинирования различных приборов. Например, в качестве приточного оборудования можно установить бризеры, а на кухне и в ванной разместить вытяжные устройства.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая интенсивность воздухообмена. Во-вторых, вы можете полностью контролировать объем как приходящих, так и уходящих воздушных масс.

Кроме того, есть и специальные устройства двойного действия — приточно-вытяжные. Как правило, они оборудованы рекуператорами. Этот элемент предназначен для того, чтобы удерживать тепловую энергию из переработанного воздуха и отдавать его свежему в процессе прибытия последнего.

Согласитесь, что такая экономия на отоплении в большом доме весьма кстати. Вы одним выстрелом убьете двух зайцев: и здоровый микроклимат обретете, и температурный режим в помещении никак не нарушите.

Конечно, приточно-вытяжная вентиляция обходится на порядок дороже прочих систем. Во-первых, само оборудование стоит немало. Во-вторых, все приборы подключаются к электросети и в процессе работы потребляют некоторое количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой именно ее тип используется. Зависимость от электроэнергии приводит к тому, что в случае ее отключения все оборудование просто встанет.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Он пригодится вам для поддержания работоспособности не только вентиляционной, но и отопительной системы в случае форс-мажора.

Что касается монтажа оборудования для принудительной вентиляции, он не так уж сложен. Вы можете прочитать о том, как правильно сделать установку своими руками, в статьях на нашем сайте, посвященных данной теме. После получения необходимой информации вы прекрасно справитесь. Успехов!

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Рекомендуем ознакомиться

stroim24.info

Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме



Вентиляция в деревянном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

  • Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
  • Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
  • Сушка белья в доме привела к интенсивным испарениям.
  • Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
  • Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
  • Форма крыши без конька – плоская.
  • Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
  • Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

  1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
  2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
  3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

  • вентиляторы;
  • фильтры;
  • ионизаторы;
  • электронагреватели воздуха;
  • осушители;
  • рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

  • стеновым клапаном;
  • клапаном инфильтрации;
  • приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

ventkam.ru

Система вентиляции в частном двухэтажном доме – Вентиляция в двухэтажном частном доме: варианты правильного устройства системы

Отправить ответ

avatar
  Подписаться
Уведомление о
