Как выбрать сечение провода для заземления в частном доме?

В современном частном доме много электрических приборов, которые необходимо заземлить, чтобы обеспечить их безопасное использование.

Сечение провода для заземления в частном доме выбирают в зависимости от условий его эксплуатации. В Правилах электроснабжения (ПУЭ) указано, что любое электропотребляющее устройство, напряжением 220В, должно присоединяться к электрической сети кабелем из трех проводов. Третий провод – нулевой заземляющий или зануление. При существующей сети 380В для электроснабжения необходимо использовать четырехпроводной кабель.

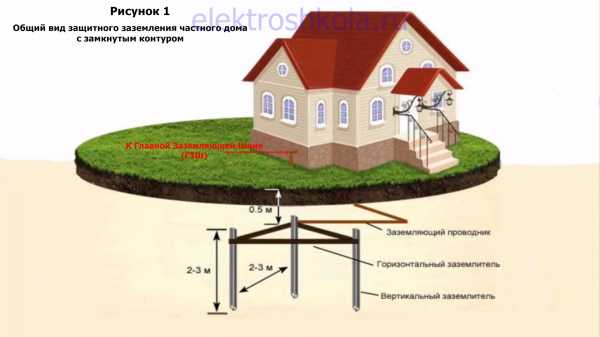

Правильно выполненное заземление должно быть замкнутым контуром. Заземляющий контур при помощи медного провода присоединяется к шине PE. Сечение провода для заземления в частном доме, при использовании изолированных проводов однофазной сети, должно быть не меньше 2,5 мм2. При этом нужно знать, что сечение заземляющего провода всегда меньше сечения проводов, по которым проходит ток.

При использовании неизолированного фазного ввода в дом из медного провода, сечением 6 мм2, для заземления применяют многожильные медные провода такого же сечения.

Если распределительный силовой щиток при вводе в здание выполнен правильно, в нем должны находиться фазные провода и «нейтраль», присутствовать шина заземления РЕ. К ней присоединены заземляющие провода электрических приборов. Шина РЕ соединяется с контуром заземления всего строения. Контур заземления включает элементы: потребители электрического тока, щиток распределительный, с шиной заземления РЕ, заземляющим проводником и заземлителем.

Заземлителями могут быть существующие подходящие элементы, при их отсутствии можно выполнить искусственные заземлители. В их качестве можно использовать стальную арматуру диаметром не меньше 16 мм или стальной уголок со стороной 50 мм. Это вертикальные заземлители, их вбивают в землю. Для получения замкнутого контура, вертикальные заземлители необходимо увязать горизонтальными связями. Для этого используют металлические уголки или проволоку. Соединяют их при помощи сварки или болтами. Соединение должно быть непрерывным. Полученный контур соединяют с шиной заземления и заземляющим проводником.

После создания контура заземления, нужно измерить его сопротивление, сравнить его значение с допустимыми норматива ПУЭ и ПТЭЭП.

santa56

profyhouse.ru

Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Содержание статьи

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Шина заземления.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

  • рабочее (или функциональное),
  • защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Как правильно выбрать сечение кабеля заземления?

Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.

Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.

Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Черная стальКруглый
для вертикальныхдля горизонтальныхПрямоугольныйУгловойТрубный


16

10

32



100

100



4

4

3,5

Оцинкованная стальКруглый

для вертикальных

для горизонтальных

Прямоугольный

Трубный



12

10

25



75



3

2

МедьКруглый

Прямоугольный

Трубный

Канат многопроволочный

12

20

1,8

50

35

2

2

Для сечения проводников заземления есть простое правило и своя таблица. Проводник должен иметь сечение, равное сечению фазного провода, если проводник менее 16 кв. мм. Для остальных случаев сечение определяется таблицей.

Сечение фазных проводников, кв. ммНаименьшее сечение защищенных проводников, кв. мм
S≤16S
16<S≤3516
S>35S/2

Отметим еще один немаловажный факт. Для систем TN-C и TN-C-S минимальным принимается сечение в 10 кв. мм, если проводник медный, и не менее 16 кв. мм, если алюминиевый.

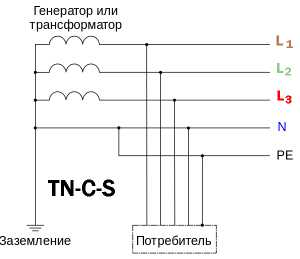

Наличие системы типа TN-C-S легко определить по пятижильному кабелю в щитке — это три «фазовых» провода, «ноль» и «земля». Подходит только для распределительных устройств.

В обычной квартире, оснащенной всем необходимым оборудованием, достаточно использовать заземление одножильным проводом ПуГВ с желто-зеленой изоляцией.

Теперь, когда Вы научились выбирать сечение провода для заземления, самое время поговорить о наиболее популярных кабелях и их характеристиках.

Основные марки проводов для заземления.

Кабель для заземления.

Кабель NYM

Жилы, а точнее их оболочка, окрашены в соответствии со стандартами ПУЭ, внутри медные жилы. Имеет дополнительную промежуточную оболочку, что повышает уровень безопасности даже при длительном использовании кабеля. Прост в обращении и установке, подходит для напряжения до 660 Вольт с частотой в 50 герц.

Кабель ВВг

Жилы с медной проволокой первого и второго класса скрутки имеют характерную окраску, при этом «ноль» — голубой, а «земля» — желто-зеленая. Изоляция и внешняя оболочка выполняются из поливинилхлорида, благодаря чему сам кабель препятствует горению.

Провод ПВ-6

Медный, многопроволочный в оболочке из прозрачного ПВХ. Токопроводящая жила отлично видна под такой оболочкой, благодаря чему следить за целостностью всей длины провода не составляет труда. Очень гибкий, без проблем может быть подвержен температурам в диапазоне от -40 до +55 градусов Цельсия.

Провод ESUY

Стандартное применение — при защите от короткого замыкания системы. Выдерживает огромные нагрузки, встречается в работе на железных дорогах, в распредблоках. Стойкий к температурам и сгибаниям, имеет защиту от физического и химического воздействия.

Провод ПВ-3

Множество тонких мягких нитей медной проволоки сплетены под единственным слоем поливиниллхлорида. Выпуск возможен в одиннадцати цветовых решениях, но для заземления традиционно используется желто-зеленый вариант.

Особенность оболочки — повышенная ломкость в условиях неправильного производства или хранения. Обратите внимание на свежий срез: не должно присутствовать никаких разрывов. В противном случае кабель использовать не рекомендуется.

Как все это использовать? Для заземления обычной среднестатистической квартиры одинаково подойдёт как многожильный ВВГ, так и однопроволочный NYM. Иногда, в целях экономии используется провод ППВ, без характерной окраски. Это чревато проблемами при ремонте или замене проводки в квартире. Нередко для квартир используются немецкие ESUY, гибкие одножильные провода.

Как видите, понять, какой провод нужен для заземления — задача достаточно сложная, но выполнимая. Достаточно внимательно разобраться в вопросе и ознакомиться с несколькими положениями из правил устройства электроустановок.

electromanual.ru

Провод для заземления: сечение, марка, цвет

Заземлением называется подключение токоведущих частей электрооборудования к заземлителю. Таким образом обеспечивается наличие потенциала земли на корпусах электроприборов. Это нужно для предотвращения поражения электрическим током в результате касания корпусов и других конструктивных частей поврежденного оборудования. Подключение к заземляющей шине осуществляется с помощью провода или кабеля. В этой статье мы расскажем, каким должен быть провод для заземления, чтобы вы могли правильно выбрать марку, сечение и другие параметры.

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

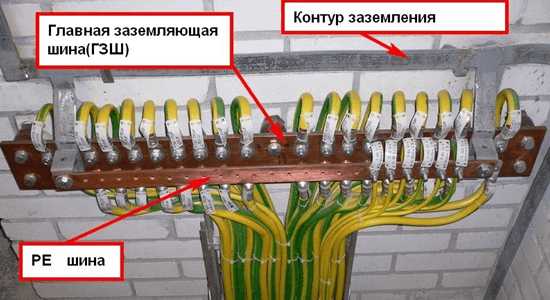

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

  • Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
  • Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
  • При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

  1. Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
  2. К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

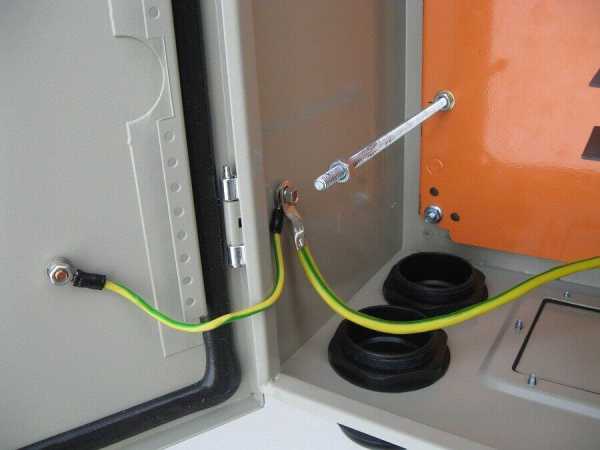

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

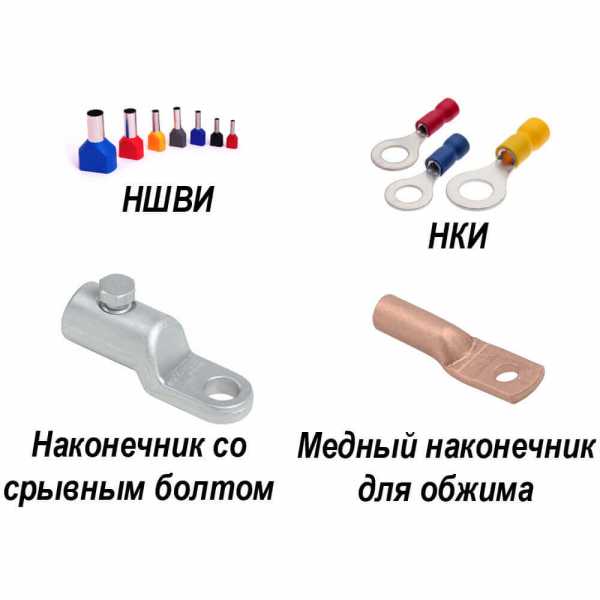

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:

Материалы по теме:

samelectrik.ru

О проводах заземления: технические характеристики, назначение, монтаж

Для безопасной работы людей и надежной защиты самих электроустановок предусмотрено заземление. Это обязательный по нормам ПУЭ И ГОСТу процесс согласованного соединения электрооборудования с землей, являющейся в случае утечки тока хорошей гасящей средой. Для такого соединения используется заземлитель. Им может быть любой элемент, проводящий ток (стальная полоса, труба из металла, кабель или провод заземления).

Пример одиночного заземлителя в грунте

У всех электроприборов есть токопроводящая часть в открытом доступе для прикосновения человека. К примеру, на корпусе в нормальном режиме эксплуатации нет напряжения, но при повреждении изоляции прикосновения к нему может быть опасно.

Существуют следующие факторы, приводящие к такому повреждению:

  • физический износ;
  • механическая поломка;
  • продолжительная изнурительная эксплуатация;
  • производственный брак;
  • скопление токопроводящей пыли и влаги между корпусом оборудования и токоведущими частями.

Поэтому при работе в электроустановках всегда существует опасность удара током при неполадках с оборудованием или при перепадах напряжения.

Заземление и рабочие кабели подбираются, согласно назначению заземления, которое бывает рабочее (функциональное) и защитное.

Для нормального функционирования электроустановок, согласно ПУЭ, для их токоведущих частей применяют рабочее заземление.

Защитное устройство предусмотрено для защиты электрооборудования и людей от опасного токового воздействия, которое возможно при ударах молний, при поломках и недолжной эксплуатации техники, т.е. в случае аварийного режима.

Еще такое заземление помогает защищать аппаратуру от помех при переключениях в сети питания, а также при электромагнитных колебаниях, которые образуются при совместной работе электрооборудования.

В жилых помещениях (квартирах, домах) проводится только защитное заземление, при этом применяется доступный в цене заземляющий проводник – провод или отдельная часть многожильного кабеля. Этот проводник бывает разного сечения, но всегда производится из меди.

Разновидности систем заземления

Заземление устанавливают своими силами только в частных домах, дачных постройках, а также в многоквартирных домах, построенных до 1998 года. В наши дни дома уже имеют завершенную систему заземления.

По правилам ПУЭ, существует 3 такие системы:

  1. TN-система, здесь нейтраль трансформатора заземлена, и к ней присоединены открытые проводящие части;
  2. TT-система, где нейтраль трансформатора заземлена, а открытые токопроводящие элементы заземлены отдельным независимым от нейтрали заземляющим устройством;
  3. IT-система, для заземления нейтрали в которой используются устройства с большим сопротивлением, или нейтраль вообще изолирована от земли, а открытые проводящие части заземлены отдельно.

Рассматриваемые системы равноценно защищают людей от случайного удара тока, но они имеют разные степени надежности по отношению к защите электрооборудования.

Подсистема TN-S подразумевает, что в сети переменного тока заземление сделано из отдельного провода и нейтрали.

Устаревшая подсистема TN-C – кабели «ноль» и «земля» объединены в один провод с отдельной нейтралью (характерно для старых построек).

Маркировка провода

Заземляющий провод обозначается определенной буквенной маркировкой и цветовым исполнением.

По требованиям ПУЭ, в трехжильном проводе заземление обозначается заглавными буквами РЕ, не обязательно с указанием сечения, желто-зеленого цвета.

Так же маркируются кабели с большим числом жил. Не отечественные производители иногда обозначают заземляющий провод или желтым, или зеленым цветом.

Обратите внимание! Толщина такого провода меньше фазного – это очередное отличие от нулевого.

Перечень используемых кабелей для заземления

Выбор кабеля определяется типом заземления: стационарное или нестационарное. Заземление всех зданий, производственного электрооборудования, электропроводки в квартире – это примеры стационарного вида. Для него используют медные трехжильные провода марки ПВГ, ППВ, ВВГ, NYM.

Нестационарное (переносное) заземление применимо для защиты людей от случайной подачи напряжения при работе на электрооборудовании при отключении от основного питания.

В таком случае лучше использовать гибкие провода из поливиниллхлорида: ПВ6-3, ПВ-3, МГКзВ.

Пример провода ПВ6-3п

Кабель ПВ6-3 и ПВ6-3п по конструкции – это множество медных жил, изоляция которых выполнена из прозрачной ПВХ оболочки. Токопроводящую жилу хорошо видно, что дает возможность без труда наблюдать за невредимостью провода по всей длине.

Он рассчитан для температур в пределах от -40 до +55 градусов Цельсия.
Кабель ВВг имеет жилы из медной проволоки первого и второго класса скрутки, его изоляция и внешняя оболочка из поливинилхлорида придают кабелю устойчивость к горению.

Кабели ESUY, H00V3-D от немецкого производителя заземляют установки под большим напряжением, железнодорожные магистрали, системы для обработки важной информации. Этот надежный, устойчивый к нагрузкам и температурным перепадам кабель имеет экран из медной проволоки, который дополнительно оберегает от физического и химического влияния.

Важно! Сечение кабеля для заземления выбирается строго по таблицам в Правилах устройства электроустановок.

Как отличить кабель заземления

В период подключения нагрузки по нулевому проводу проходит электрический ток, а по проводу заземления – нет. Роль так называемой «Земли» – защита от поражения током, который по этому проводнику не протекает, поэтому она присоединена к корпусам приборов.

Основное отличие провода заземления от нулевого

Нужно выполнить следующие действия, чтобы выяснить, какой провод где:

  • Измерение омметром сопротивления на «земле». Значение измеренной величины обычно не выше 4 Ом;
  • Когда необходимо узнать напряжение между проводом заземления и другим прибором, вольтметр не высветит никаких показаний, а с нулевым проводом будет небольшое напряжение.

Подключение

Рассмотрим правила установки заземления в помещениях. Для квартирного варианта необходимо понять, где в щитке размещен провод заземления. Для частного дома сначала придется сделать еще контур заземления.

Почти все нынешние розетки и люстры оснащены специальной клеммой заземления, куда защитный кабель подсоединяется. Как обсуждалось ранее, в многоквартирных домах подключаться следует к системе заземления TN-C, где уже существуют трубопроводы с четырехжильными проводниками. Ко всем стоякам подводится «фаза», «нуль» и «земля». В новостройках уже используется система TN-S с пятижильным проводником: 3 фазы, защитный нуль PE и рабочий нуль N.

Подключение в сети TN- S

Перечень действий при заземлении в сети TN- S:

  1. фазный кабель соединяется с «фазой»;
  2. провод нуля с помощью зажима подсоединяется с нулевой шиной;

Важно! Не допускается совместное подключение провода нуля и земли.

  1. заземляющий РЕ провод подсоединяется к корпусу электрощита.

Дополнительная информация. Нельзя «сажать» все заземляющие провода на один зажим. Рекомендовано применять для этих целей шину.

Нагрузку на электропроводку желательно разделить следующим образом: приборы освещения, крупная бытовая техника, электропитающая аппаратура – все заземляется отдельно.

Используемую варочную панель следует подключить трехфазно, составные части ванной комнаты из металла (ванная, трубы, экран пола с подогревом и заземляющий проводник розетки) – подсоединить к шине ДСУП в ванной.

Розетки запитываются схемой с тремя проводами. Все проводники РЕ, имеющие механическую защиту, должны быть сечением 2,5 мм2, без наличия таковой – 4 мм2.

Заземление в сети TN-C осуществляется несколькими способами:

  1. На первых этажах многоквартирного дома возможно соорудить свой контур путем вбивания и сваривания металлических прутьев;
  2. На этажах повыше нужно тянуть «землю» от подвала к электрощиту в квартире. Для этого выбирается гибкий заземляющий провод;
  3. Обустройство «земли» в квартирах, используя металлические сетчатые лотки, но сперва необходим расчет сопротивления.

Подключение в сети TN- С

Важно! Бывает, что электрослесари для защитных систем применяют группирование с газопроводом, трубами, батареями в квартире. Такая схема опасна для жизни, так как при возможной токовой утечке под напряжение могут попасть и ваши апартаменты, и соседей по дому.

Видео

amperof.ru

Заземление в частном доме

Содержание:

  1. Общие требования
  2. Порядок монтажа заземления
  3. Заземление щитка дома

1. Общие требования

Заземление является одной из основных мер защиты от поражения электрическим током.

В данной статье приведена подробная, пошаговая инструкция о том как сделать заземление в частном доме своими руками.

Для начала определимся с тем, что такое заземление?

Согласно ПУЭ Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. (пункт 1.7.28.)

В качестве заземляющего устройства используют металлические стержни или уголки которые вбиваются вертикально в землю (так назымаемые вертикальные заземлители) и металлические стержни либо металлические полосы которые посредством сварки соединяют между собой вертикальные заземлители (так назымаемые горизонтальные заземлители).

Вертикальные и горизонтальные заземлители вместе образуют конур заземления, данный контур может быть замкнутый (рисунок 1) или линейный (рисунок 2):

Контур заземления должен быть присоединен к главной заземляющей шине во вводном электрическом щитке дома с помощью заземляющего проводника в качестве которого, как правило, используется та же металлическая полоса или стержень которые применены в качестве горизонтального заземлителя.

Защитное заземление частного дома будет иметь следующий общий вид:

В свою очередь совокупность контура заземления и заземляющего проводника называют заземляющим устройством.

Замкнутый контур заземления обычно выполняют в форме треугольника со сторонами от 2 до 3 метров (в зависимости от длины вертикальных заземлителей) важно что бы расстояние между вертикальными заземлителями было не менее их длины (см. рис. 1). Замкнутый контур так же может выполняться и в других формах, например овал, квадрат и т.д. В свою очередь линейный контур представляет из себя ряд вертикальных заземлителей в количестве 3-4 штуки выстроеных в линию, при этом так же как и в случае с замкнутым контуром расстояние между ними в линейном контуре должно быть не менее их длины, т.е. от 2 до 3 метров (см. рис. 2).

Примечание: Замкнутый контур заземления считается более надежным, т.к. даже при повреждении одного из горизонтальных заземлителей данный контур сохраняет свою работоспособность.

Горизонтальные и вертикальные заземлители должны выполняться из черной или оцинкованной стали либо из меди (пункт 1.7.111. ПУЭ). Ввиду своей дороговизны медные заземлители, как правило, не применяются. Так же не следует выполнять заземлители из арматуры — наружный слой арматуры каленый из-за чего нарушается распределение тока по ее сечению, кроме того она сильнее подвержена коррозии.

Вертикальные заземлители выполняют из:

  • круглых стальных стержней диаметром минимум 16мм (рекомендуется: 20-22мм)
  • стальных уголков размерами минимум 4х40х40 (рекомендуется: 5х50х50)

Длина вертикальных заземлителей должна составлять 2-3 метра (рекомендуется не менее 2,5 м)

Горизонтальные заземлители выполняют из:

  • круглых стальных стержней диаметром минимум 10мм (рекомендуется: 16-20мм)
  • стальной полосы размерами 4х40

Заземляющий проводник выполняют из:

  • круглого стального стержня диаметром минимум 10мм
  • стальной полосы размерами минимум 4х25 (рекомендуется 4х40)

Рекомендуется в качестве заземляющего проводника использовать тот же материал который был использован в качестве горизонтального заземлителя.

2. Порядок монтажа заземления:

ШАГ 1 — Выбираем место для монтажа

Место для монтажа выбирается как можно ближе к главному электрощитку (вводному щиту) дома в котором находится главная заземляющая шина (ГЗШ), она же PE шина.

В случае если вводной электрощиток находится внутри дома или на его наружной стене заземляющий контур монтируется около стены на которой находится электрощиток, на расстоянии примерно 1-2 метра от фундамента дома. Если же электрический щиток находится на опоре воздушной линии электропередач или на выносной стойке контур заземления можно монтировать прямо под ним.

elektroshkola.ru

Цвет и сечение провода для заземления

Какого цвета провод заземления

Цвета жил трехжильного кабеля

Для однофазной сети трехжильный медный кабель имеет цвета проводов для;

— фазы красный или коричневый цвет;
— для нуля N синий или голубой цвет;
— для обозначения цвета защитного заземления PE используется желто — зеленый окрас изоляции.

Различие в цветах нулевого провода N, заземляющего PE и совмещенного нулевого с защитным проводом PEN

Обозначение провода может быть PEN- это обозначения используется в электроустановках с глухозаземленной нейтралью, где нейтраль N заземлена. Цвет этого провода также желто-зеленый с синим цветом на концах проводника.

Некоторые импортные кабели могут иметь желтый или зеленый окрас изоляции провода заземления и сечение провода заземления может быть меньше, чем сечение фазных проводов. На изоляции провода заземления возможна маркировка PE, сечения провода и марка.

Обозначение цветами жесткости проводов



Сечение провода для заземления

Величина сечения провода для заземления играет большую роль в обеспечении электробезопасности. Неправильно выбранное сечение провода заземления не пропустит необходимую силу тока и не выполнит свое назначение.

Посмотрим, что говорится в ПУЭ о сечении проводов для заземления. ПУЭ глава 7.1.45 Сечение проводов для заземления в однофазных сетях выбирается равное сечению фазных проводов, если сечение фазовых проводов меньше 16 мм².

Т. е. если на розетку заведен кабель сечением 2,5 мм², то и на защитное заземление нужно заводить провод сечением 2,5 мм². Это когда провод заземления имеет изоляцию, если используется голый провод без механической защиты, то он должен иметь сечение 4 мм².

Когда на вводе в дом используются фазовые медные провода сечением 6 мм ², то и сечение медных многожильных проводников заземления должны быть не менее 6 мм².

Тоже интересные статьи

electricavdome.ru

Как сделать заземление в частном доме правильно ?

О важности заземления электроприборов и всей сети, как об основополагающем принципе электротехнической защиты от поражения электрическим током говорилось много, нет нужды повторяться.

Но стоит заметить, что в отношении отдельно стоящего частного дома есть ещё один весомый довод о необходимости заземления – это молниезащита здания, внутренних металлических конструкций, электросети и оборудования. От правильности расчёта, от скрупулезного и качественного выполнения всех работ зависит электротехническая и пожарная безопасность в доме.

Приступая к действию

Поскольку заземление – это процесс, включающий в себя теоретические расчётные вычисления и практическое воплощение комплекса задуманных и изготовленных конструкций, то необходимо вначале составить подробный план действий.

В первом пункте нужно определить, по какой системе будет выполнено заземление в частном доме своими руками. Исходя из возможного типа подведённых к фасаду здания линий электропередач, таких систем, доступных для самостоятельного воплощения может быть две: TN-С-S и TT.

Система заземления ТТСистема заземления TN-C-S

Подвод линии, как правило, воздушный, очень часто неизолированными проводниками, что свидетельствует о ненадёжности электроснабжения, заключающейся в большой вероятности обрыва ноля.

Ввод в дом незапланированным алюминиевым проводом

Иногда встречаются воздушные линии (ВЛ) выполненные самонесущим изолированным проводом (говорят СИП кабель), даже если он пятипроводный, то очень мала вероятность того, что в нём присутствует провод защитного заземления PE, чаще всего пятый проводник используется для уличного освещения.

Ввод в дом с помощью провода СИП 2х16

Это значит, что ввод в дом выполнен по старой системе TN-С, и необходимо будет выполнить разделение совмещённого PEN провода на защитный PE, и рабочий ноль N. В черте города можно встретить подземный ввод, где заземление будет выполнено по TN-С-S или даже TN-S, то в этом случае достаточно сделать трёхпроводную электропроводку в доме.

Выбор будущей системы заземления

Допустим, ввод ВЛ, провода неизолированный. В ПУЭ говорится, что если нельзя обеспечить электротехническую безопасность обычными методами, то допускается применение системы TT, в которой контур заземления не связан с сетевым проводом PEN, соответственно безопасность заземлённого оборудования не будет зависеть от возможного обрыва ноля.

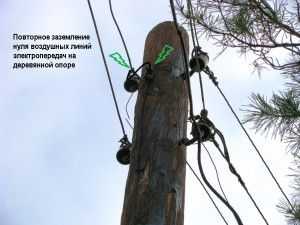

Повторное заземление  ЛЭП

Поэтому, отвечая самому себе на вопрос: какую систему выбрать – нужно внимательно изучить систему электроснабжения, осматривая воздушные линии, пройтись от дома до самого трансформатора. Не нужно быть знатным электриком, чтобы оценить качество монтажа и обслуживания – порой в сельской местности линии электропередач находятся в крайне плачевном и убогом состоянии.

Полоса повторного заземления

Также нужно осмотреть, как близко от проводов растут деревья, не пересекаются ли ветки – во время сильного ветра как раз обломки древесины или упавшего целиком деревянного ствола становятся причиной аварий на линиях.

Данный осмотр необходим для того, чтобы определиться: TN-C-S заземление выбрать, или TT. Если линии в удовлетворительном состоянии, за ними ухаживают, столбы бетонные и на них выполнено повторное заземление нуля, ВЛ выполнены СИП, то надёжней будет TN-С-S.

Новая ЛЭП выполненная проводом СИП.

Но, если, как говорится, электросеть «на ладан дышит», то уповать на защитные свойства совмещённого приходящего провода PEN не стоит, если в любой момент фаза может замкнуть на ноль, который тут же где-то у трансформатора отгорит, и по металлических заземлённых поверхностях дома будет «гулять» смертельное фазное напряжение. Если линии ненадёжны, то необходимо будет планировать заземление по TT системе.

Провод заземляющего устройства

В независимости от выбранной системы заземления, расчет и выполнение заземлителя будет одинаковым, хотя в отношении TT необходимо будет проявить особую аккуратность, ведь будущее заземляющее устройство будет являться последним и единственным рубежом электротехнической защиты, без подстраховки с помощью совмещённого PEN провода.

Интуитивно понятно, что провода заземляющего устройства (ЗУ) должны безопасно отвести кратковременный ток короткого замыкания и продолжительный ток, близкий к номинальному значению срабатывания защитного входного автомата. 6мм² — минимально допустимое значение поперечного сечения медного провода, соединяющего ЗУ и шину PE, которую ещё называют ГЗШ – главной заземляющей шиной.

Точка соединения контура заземления с проводником минимального сечения 6 мм2

Если суммарные возможные входные токи больше, чем сможет выдержать провод с данным сечением, то его необходимо будет пересчитать согласно данным из таблицы.


Но провода ЗУ – как раз такой случай, что чем толще – тем лучше характеристики сопротивления и механическая надёжность. Использовать алюминиевые провода для соединения заземлителя и ГЗШ нежелательно, так как не допускается его прокладывать в земле без защитной изоляции, к тому же на клеммах будет происходить коррозия из-за гальванических процессов.

Расчёт заземлителя

Есть два типа заземлителей:

  • Естественные – все токопроводящие предметы, находящиеся в грунте;
  • Искусственные – преднамеренно помещённые в землю проводники;
  • ПУЭ рекомендует использовать как естественные, так и искусственные заземлители.

Не допускается использовать для заземления различные металлические конструкции заборов, оград, поручней, игровых площадок. Если использовать естественные заземлители нет возможности, то необходимо будет рассчитать количество искусственных заземлителей, выбрать способ их соединения, запастись металлопрокатом и электросваркой, чтобы заземление дома своими руками было выполнено максимально надёжно.



Монтаж искусственного заземлителя из уголков стали и крепление проводником от ЗУ к шине PE

В таблице указаны минимально допустимые размеры металлопроката, используемого для выполнения заземлителей.

Далее нужно выбрать место установки заземлителей. Если грунт каменистый и не подходит для заземления, то копают траншею, засыпают подходящей почвой, утрамбовывают и устанавливают в неё заземлители.

Чтобы растекание токов от заземлителей было максимально эффективным, грунт должен быть влажным, поэтому в сухую погоду данный грунт необходимо поливать, лучше раствором поваренной соли.

Наглядный пример контура заземления частного дома

Установка заземлителей

Если сеть однофазная, и будет использоваться система TN-С-S, где основную функцию заземления будет выполнять приходящий по воздушной линии PEN провод, то можно ограничиться одним простейшим контуром, состоящим из нескольких штырей.

Чтобы установить такой заземлитель, нужно прокопать траншеи ниже глубины промерзания грунта, вбить штыри в землю и надёжно проварить соединения прутков и полос.

Такой контур заземления подходит для небольшого частного дома



Ввод заземляющего контура в дом лучше сделать в виде полосы, и там уже соединить с медным проводом при помощи болтового соединения.

Можно сделать линейный контур заземления, но его надёжность будет ниже из-за соединения штырей шлейфом.
Более надёжным будет контур с двумя и больше группами заземлителей.

Если ввод трёхфазный, или будет использоваться заземление системы TT, то необходим более надёжный контур, его схема выглядит как замкнутый вокруг дома горизонтальный заземлитель с группами вертикально вбитых штырей.

Контур заземления по периметру здания

Соединение с ГЗШ делается при помощи нескольких полос, приваренных в разных местах по всему контуру.

Проверка качества заземления

Далее необходимо будет проверить металлосвязь и сопротивление выполненного контура. Так как сопротивление грунта зависит от приложенного напряжения (имеет нелинейную характеристику) то данные измерения нельзя провести при помощи обычного мультиметра.

Для проверки необходимо будет пригласить специалиста электротехнической лаборатории с соответствующим оборудованием.

Самые жёсткие требования предъявляются к заземлению нейтрали трансформатора, сопротивление ЗУ которого должно быть не более 2, 4, 8 Ом соответственно напряжениям измерения 660, 380, 220В трёхфазного тока, или 380, 220, 127В однофазного. Максимально допустимые значения сопротивлений заземлителей 15, 30, 60 Ом при соответствующих вышеприведённых измерительных напряжениях.

Естественно, что чем меньше сопротивление, тем лучше. Для PEN провода ВЛ ПУЭ требует сопротивление 5, 10, 20 Ом – на эти значения (10 Ом для однофазной сети) можно ориентироваться, измеряя сопротивление заземления на ГЗШ.

Разделение PEN проводника на рабочий ноль и провод заземления

Как известно, PEN проводник в системе TN-С является одновременно нулевым рабочим и защитным заземляющим проводом. Его разделение на PE (жёлто зелёный провод, подключается к заземляющему контакту розеток) и N (подключить к силовым клеммам розетки) производят в точке повторного заземления на вводном распределительном устройстве, или по-простому: в электрощите.

Таким образом, происходит процесс зануления шины PE, и повторного заземления PEN провода.

Выдержки из ПУЭ 1.7

Разделение должно выполняться до узлов коммутации (защитного автомата, счётчика), и является возможным, если выполнены условия по сечению вводных проводов (10мм² медь, 16мм² алюминий).

Правильно сделанное разделение PEN должно выглядеть так

Разумеется, если идет речь о том, как сделать заземление на даче, то данная иллюстрация мало подходит, так как такой большой электрощит в дачном домике не требуется. Но зато наглядно видно, как должно осуществляться разделение PEN провода:

  • Шины PE и N должны быть раздельными;
  • N шина должна находиться на изоляторе;
  • Между данными шинами устанавливается перемычка;
  • Подключение вводного PEN проводника и провода от ЗУ осуществляется на ГЗШ;
  • Все провода должны подключаться на отдельные болтовые соединения;
  • Заземляющие проводники должны неразрывно следовать к потребителям (к розеткам или корпусам электроприборов), подключение шлейфом не допускается.

Перемычка устанавливается, чтобы было удобно проводить различные измерения.

Итоги

Таким способом можно перейти от устаревшей TN-С системы заземления и оборудовать весь дом трёхпроводной или пятипроводной (трехфазная сеть) электропроводкой по системе TN-С-S, подключить трёхконтактные розетки, надёжно защитив домашнее электрооборудование от влияния помех и грозовых перенапряжений (понадобятся грозозащитные модули), а себя и всех обитателей дома от электрического поражения.

Нужно помнить, что поскольку эффективность заземления зависит от погоды и времени года, то для электропроводки системы TT обязательным является применение УЗО, так как значения тока утечки через заземление может быть недостаточно, чтобы сработал защитный автомат.

ПУЭ 1.7

Конечно, сделать заземление в квартире своими руками подобным способом разделения PEN провода будет нереально, так как доступ к ВРУ многоквартирного дома должны иметь только соответствующие службы.

Заземление по системе TT является более реальным, но необходимо будет потратиться на длинный провод к заземляющему контуру, и как-то договориться о проведении земляных работ.

Возможно, будет проще всем жильцам дома договориться, собрать деньги и заплатить специалистам, чтобы они перевели энергоснабжение дома на TN-С-S систему заземления.

infoelectrik.ru

Сечение заземляющего провода для частного дома – Сечение провода для заземления в частном доме

Отправить ответ

avatar
  Подписаться
Уведомление о
