Принцип работы электронного счетчика электроэнергии
Дорогие гости сайта «Заметки электрика». Во-первых, я сегодня всех хочу поздравить с Православным праздником Крещение Господне.
Во-вторых, приготовил для Вас статью о выборе электросчетчика для учета электроэнергии.
Счетчик электрической энергии — это электроизмерительный прибор, который необходим для учета электрической энергии, потребляемой в быту или на промышленных предприятиях.
Данный прибор очень необходим для контроля потребленной электроэнергии за определенный промежуток времени и дает возможность сэкономить на этом.
В настоящее время рынок переполнен счетчиками электрической энергии разных типов и с различными техническими свойствами и характеристиками. Поэтому цель этой статьи — это помочь Вам сделать правильный выбор электросчетчика.
По принципу работы и типу устройства:
- индукционные (например: СО-И446, NE-1-44, САЗУ-ИТ, )
- электронные (например: , СЕ 102, )
Электронные счетчики электрической энергии — это электронные устройства, работа которых построена на базе полупроводниковой техники и микросхем. Они не имеют вращающихся механических частей, а преобразование входных сигналов напрямую поступают с датчиков напряжения и тока. Электронные счетчики выпускаются с более высоким классом точности.
По количеству фаз:
- однофазные
- трехфазные
Однофазные счетчики электроэнергии используются для однофазных сетей, соответственно, трехфазные — . В последнее время стали выпускаться трехфазные электронные электросчетчики, которые можно подключать в однофазную сеть.
И наоборот, в трехфазную сеть можно подключать 3 однофазных электросчетчика (на каждую фазу). Таким образом мы будем вести учет электроэнергии по всем фазам раздельно.трансформаторы тока со вторичным током 5 (А).
По классу напряжения:
Если Ваш объект получает питание по высоковольтной линии 6 (кВ) или 10 (кВ) и Вам необходим учет электроэнергии именно по высокой стороне, то в этом случае необходимо применять измерительные трансформаторы напряжения, у которых вторичное напряжение составляет 100 (В). Поэтому электросчетчик Вы должны установить с классом напряжения 100 (В). В этом же случае применяются и трансформаторы тока.
По количеству тарифов:
- однотарифные
- двухтарифные
- многотарифные
При наличии двухтарифного счетчика появляется возможность платить за потребление электроэнергии по двум тарифам: дневной и ночной. Разница между этими тарифами заключается в стоимости электроэнергии, которая отличается почти в 2 раза. Ознакомьтесь с .
Дневной тариф работает с 7:00 до 23:00, после 23:00 счетчик автоматически переключается на ночной тариф, который продолжает работать с 23:00 до 7:00.
Поэтому многие наши граждане при наличии двухтарифных счетчиков активно начинают пользоваться и другими энергоемкими приборами в ночное время.
Никто не спорит с тем, что электричество – это благо, но за него надо платить.
Установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.
Виды приборов
Принцип работы любого счетчика заключается в измерении активной энергии и подсчете потраченного.
При этом различают несколько вариантов счетчиков.
Они делятся:
- по принципу подключения – на приборы прямого и трансформаторного включения;
- по измеряемым величинам – на однофазные и трехфазные;
- по конструкции – на механические, электронные и гибридные;
- по количеству тарифов – на одно- и многотарифные.
В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.
Стоит отметить: существуют также гибридные счетчики, имеющие цифровой интерфейс и механическое вычислительное устройство, но, судя по отзывам, применяются они крайне редко.
Как работает
Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.
При этом, устройство обладает рядом преимуществ:
- Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
- Обладает меньшими размерами по сравнению с механическими.
- Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
- Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

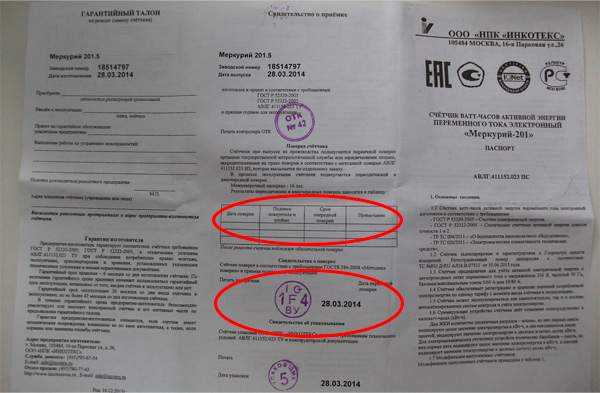

Примите к сведению: первая проверка проводится на заводе – ее дата указывается в паспорте прибора.
Одновременно с достоинствами обычно выделяют некоторые недостатки. К ним относят более высокую стоимость и их ненадежность: несмотря на уверения производителей, электронные модели приходится менять чаще механических. Последние способны работать несколько десятков лет, так как в них практически нечему ломаться.
Принципиальная схема электронного счетчика. (Для увеличения нажмите) Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.
Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.
Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.
Однофазные и трехфазные модели
Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.
Они бывают:
- Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с на
elektrokomplektnn.ru
Принцип работы электронного счетчика электроэнергии
Никто не спорит с тем, что электричество – это благо, но за него надо платить.
Счетчики электроэнергии, установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.
Виды приборов
Принцип работы любого счетчика заключается в измерении активной энергии и подсчете потраченного.
При этом различают несколько вариантов счетчиков.
Определиться с выбором электронного счётчика поможет данный материал: https://teplo.guru/elektrichestvo/schetchiki/kakoj-luchshe-postavit-v-kvartire.html
Они делятся:
- по принципу подключения – на приборы прямого и трансформаторного включения;
- по измеряемым величинам – на однофазные и трехфазные;
- по конструкции – на механические, электронные и гибридные;
- по количеству тарифов – на одно- и многотарифные.
В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.
Стоит отметить: существуют также гибридные счетчики, имеющие цифровой интерфейс и механическое вычислительное устройство, но, судя по отзывам, применяются они крайне редко.
Об установке электросчётчика в частном доме можно прочитать здесь: https://teplo.guru/elektrichestvo/schetchiki/ustanovka-v-chastnom-dome.html
Как работает
Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.
При этом, устройство обладает рядом преимуществ:
- Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
- Обладает меньшими размерами по сравнению с механическими.
- Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
- Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.
Примите к сведению: первая проверка проводится на заводе – ее дата указывается в паспорте прибора.
Одновременно с достоинствами обычно выделяют некоторые недостатки. К ним относят более высокую стоимость и их ненадежность: несмотря на уверения производителей, электронные модели приходится менять чаще механических. Последние способны работать несколько десятков лет, так как в них практически нечему ломаться.Принципиальная схема электронного счетчика. (Для увеличения нажмите)
Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.
Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.
Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.
Однофазные и трехфазные модели
Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.
Они бывают:
- Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.

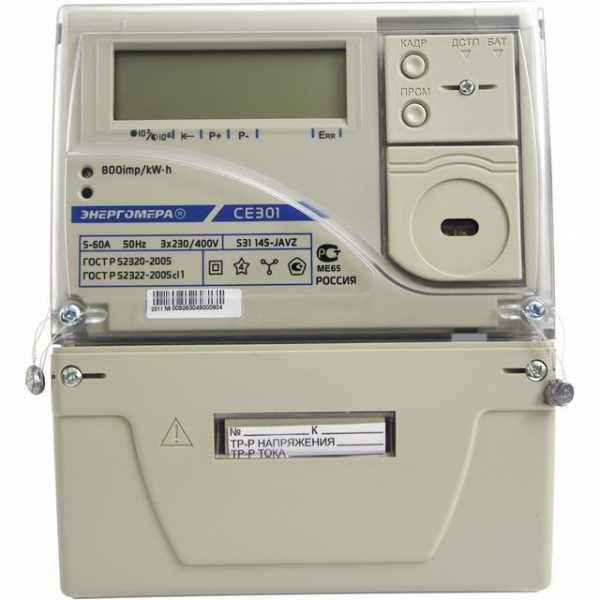

- Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.
Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения. Это помогает в снятии показаний счетчика.
Возьмите на заметку: электронные трехфазные счетчики обычно имеют журнал событий, в которых отмечаются все изменения в «работе» тока для своевременного устранения неисправностей.
При выборе электронного электросчетчика лучше остановиться на моделях в большим гарантийным сроком и указанным сроком службы, а также проследить, чтобы в городе была мастерская компании.Чтобы безошибочно снять показания с электросчётчика рекомендуется изучить данный материал: https://teplo.guru/elektrichestvo/schetchiki/kak-snyat-pokazaniya.html
Это поможет сократить расходы в случаи поломки или установки нового.
Электронный вариант счетчика на сегодняшний день пользуется большим спросом в квартирах и домах. Благодаря расширенным возможностям он предотвращает хищения энергии и может помочь сберечь деньги владельцу жилплощади.
Выбирая модель, не стоит скупиться: дешевый вариант, сделанный из непрочных материалов, прослужит намного меньше, чем более дорогой.
Смотрите видео, в котором на примере конкретной марки рассмотрены особенности электронных счетчиков электроэнергии:
teplo.guru
Счетчики электроэнергии — обзор видов и как выбрать?
Электроэнергия — это товар, который продается наилучшим образом. Но в отличие от прочих энергоносителей, для нее не существует агрегатного состояния, как для воды, газа или нефтепродуктов. До сих пор не появилось иного способа оценки ее количества, кроме применения счетчика электроэнергии. От последнего зависит доход продавца электроэнергии. В не меньшей степени в свойствах электросчетчика заинтересован и потребитель. Далее ознакомим наших читателей-потребителей электроэнергии с полезной информацией относительно электрических счетчиков. Рассмотрим такие вопросы:
- какие бывают электросчетчики;
- чем отличаются друг от друга трехфазный индукционный электрический счетчик и однофазный счетчик;
- почему сейчас требуют заменить бывшую в эксплуатации индукционную модель на современный электросчетчик для квартиры;
- какой электросчетчик лучше поставить в квартире;
- виды электросчетчиков, рекомендуемых для установки в квартиру и в частный дом, а также их рейтинг.
Учет электроэнергии сегодня
По мере появления новых энергосберегающих технологий бытовые электроприборы и промышленное оборудование становятся все более экономичными. Холодильники, стиральные машины, телевизоры и многие другие домашние электрические и электронные устройства потребляют на порядок меньше электроэнергии, чем их предшественники примерно 20–30 лет тому назад. В те времена повсюду работали индукционные модели электросчетчиков. Иначе и быть не могло — иных приборов не было и в помине. Эра цифровых технологий только начиналась.

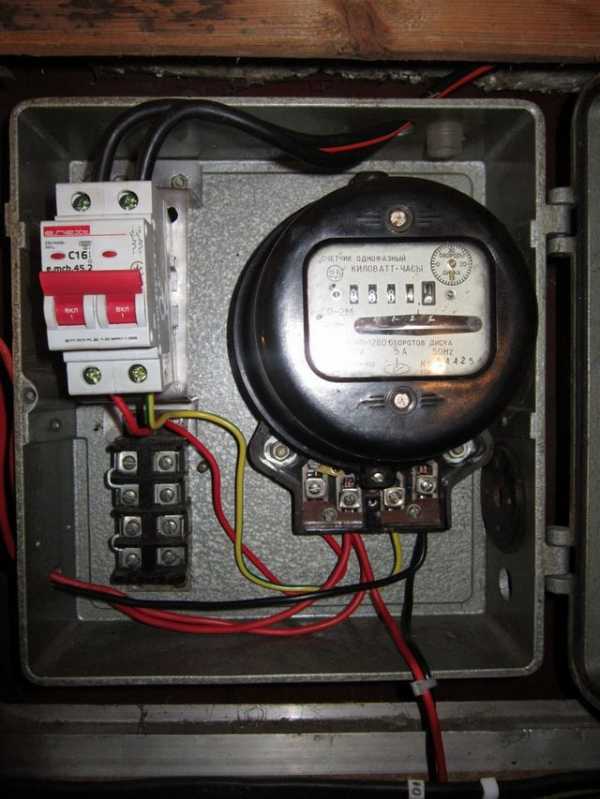

Индукционный однофазный электросчетчик в свое время был самым распространенным электроприбором. Устанавливали счетчик в квартире, нежилом помещении и во многих других учреждениях. Его конструктивная надежность была гарантом долговечности. До сих пор немалое число этих приборов учета исправно накручивают киловатты там, где до них не добралась необходимость замены на более совершенные современные цифровые модели. Слабое место индукционных счетчиков — это учет малых мощностей. А поскольку расценки на электроэнергию за последнее время возросли многократно, учитывать надо каждый ватт, а то и его доли.

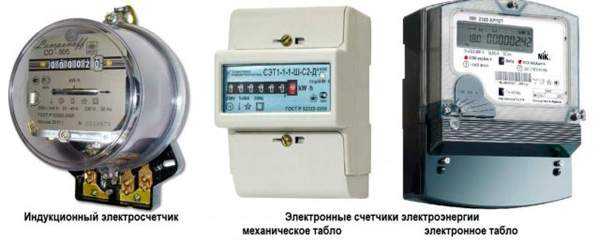

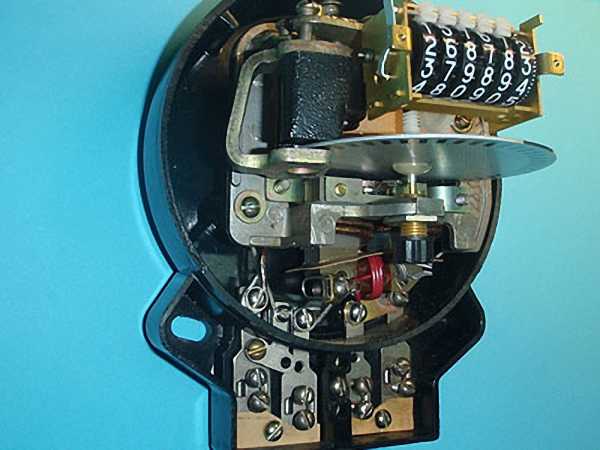

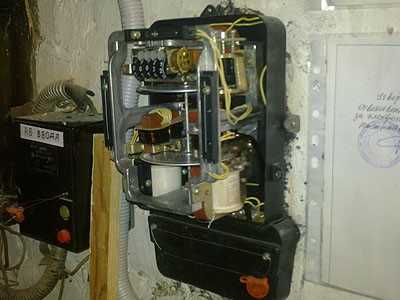

Индукционный счетчик электроэнергии своей конструкцией напоминает электрический движок. Все аналогичные электросчетчики, независимо от модели, содержат обмотку напряжения и обмотку тока. Между сердечниками этих обмоток расположен ротор в виде диска. Скорость его вращения прямо пропорциональна силе тока в обмотках. Диск в ходе вращения выполняет работу по перемещению колесиков, на которых нанесены цифры. Этот счетный механизм для своей работы требует определенной силы, создаваемой диском. Этим объясняется недостаточная точность, которую обеспечивают электрические счетчики такой конструкции.
Конструкция основного узла однофазного индукционного электросчетчика- При малых потребляемых токах нагрузки диск не может сдвинуть счетный механизм.
Из-за этой конструктивной особенности индукционные счетчики электроэнергии повсеместно заменяются. Причем не только однофазные. Поскольку трехфазный счетчик имеет похожую конструкцию, но с двумя дисками — на одном сложно разместить все необходимые обмотки. Его можно использовать не только с тремя фазами, но и как двухфазный прибор учета электроэнергии. Но по причине еще более массивной подвижной системы с двумя дисками для счетчиков электроэнергии, учитывающих 3-фазное потребление электроэнергии, характерна еще более высокая погрешность при малой нагрузке. Сегодня и для дома, и для производственных нужд счетчики учета электроэнергии должны сочетать надежность и точность.
Конструкция счетчика
Конструкция счетчикаКакой счетчик выбрать
Итак, всем придется решать в связи с требованием организации, поставляющей электроэнергию, какой счетчик выбрать для замены индукционной модели. Однако в этом решении есть один важный нюанс. Выбор электросчетчика для квартиры обязательно должен учитывать мнение поставщика электроэнергии. Если квартирный счетчик электроэнергии как следует установить своими руками, его все равно надо опломбировать, вызвав для этого соответствующего специалиста.
И как бы ни был надежен, удобен и симпатичен владельцу этот экземпляр, если он отсутствует в перечне рекомендованных счетчиков поставщика электроэнергии, весьма вероятно, что его придется заменить моделью из перечня. Поэтому, выбирая замену устаревшему индукционному прибору учета электроэнергии или в ином случае, надо в первую очередь обратиться в службу электроснабжения с вопросом, какой выбрать счетчик в соответствии с имеющимися требованиями.
Модель счетчика
Электронные счетчики с электромеханическим и жидкокристаллическим таблоТем не менее, какой электросчетчик выбрать — окончательно решает владелец квартиры или дома. Несомненно, специалисты порекомендуют, какой счетчик лучше для конкретных условий потребления электричества. Однако неплохо заранее знать, какие бывают счетчики. Современный счетчик электроэнергии для квартиры — это точный надежный бытовой электроизмерительный прибор.

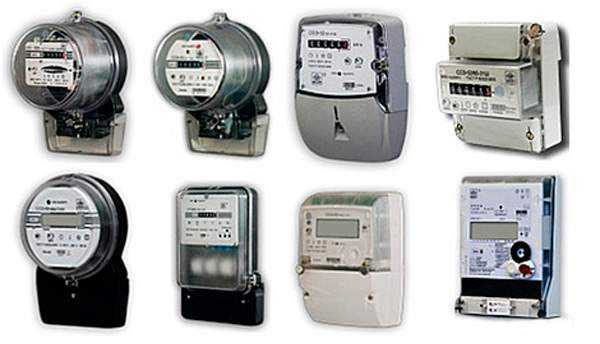

Современные электронные счетчики могут заметно отличаться друг от друга. Однофазный или трехфазный вариант сегодня содержит электронную схему, которая вычисляет потребляемую мощность. Это главная общая конструктивная особенность всех цифровых моделей. Но заметить, чем отличается одна модель от другой во многих случаях можно без особого труда. В первую очередь это принцип работы табло в счетчике. Оно может быть либо с механическим устройством, как в индукционной модели прошлых лет, так и с индикаторами на жидких кристаллах. Светодиодная индикация в этих электроприборах почти не применяется.
Рассматривая отличия в табло, нельзя сказать, какая из этих моделей электросчетчика лучше для квартиры. В многоквартирном доме выбор электросчетчика обычно и не требуется. Ответственные за это специалисты устанавливают свои счетчики взамен индукционных. В частных домах и дачах дело может обстоять иначе, особенно в дачных кооперативах и аналогичных коллективных организациях. Последнее время здесь принято разграничивать зоны ответственности. Причем счетчик относится к зоне услуг, поставленных службой электроснабжения.
Поэтому вопрос «Как выбрать счетчик электроэнергии?» для такой зоны получает конкретное условие:
- прибор учета электроэнергии устанавливается на улице в специальном коробе и должен сохранять работоспособность во всем температурном диапазоне, существующем по месту установки.
Для таких условий эксплуатации предпочтительнее выбрать электросчетчик с электромеханическим табло. Этот прибор в целом надежней, чем с индикацией на жидких кристаллах. Колесики с цифрами не подвергаются воздействию температур и в принципе не могут сломаться даже от удара молнии. При этом последнее показание всегда сохраняется положением колесиков. А вот в электронном счетчике с жидкокристаллическим табло данные накапливаются в специальном чипе. Выдержит ли эта микросхема удар молнии — точно не известно. Но и прочие причины отказа этого чипа не исключены.
- Снять показания с табло на жидких кристаллах можно только у работающего счетчика. Если произойдет отключение электроэнергии, спустя непродолжительное время индикация во многих моделях исчезает. Но с электромеханического табло показания можно снять независимо от состояния прибора.
Помимо прочих нюансов, перед тем как выбрать электросчетчик, необходимо изучить существующие тарифы на электроэнергию. Поскольку двухтарифное устройство предоставляет возможность существенной экономии электроэнергии, его лучше сразу купить и установить, если такое разделение тарификации существует. Но тарификация может быть и более разветвленной. Это означает, что двухтарифный прибор учета электроэнергии не сможет обеспечить полной выгоды.
Поэтому надо покупать счетчик с большим числом подключаемых тарифов. Такие модели имеются на рынке, о чем свидетельствует изображение далее.
Модели многотарифных приборов учета электроэнергииОтносительно рейтинга и популярности моделей электрических счетчиков имеется такая информация. По данным 2016 года наибольшим спросом пользовались ТМ «Меркурий», «Энергомера» и «Нева». Этим торговым маркам соответствуют шесть моделей счетчиков с такими критериями оценки:
- конструкция с электромеханическим табло;
- то же, но с индикаторами на жидких кристаллах;
- конструкция для нескольких тарифов;
- трехфазный электросчетчик.
Рейтинг электрических счетчиковУ перечисленных моделей также оценивался механизм крепления корпуса при установке, в том числе и возможность использования DIN-рейки. Также учитывалось, насколько хорошо заметны цифры табло, удобство конструкции корпуса с учетом опломбирования. Немаловажное значение придает модели счетчика максимальная величина силы тока, которая может быть учтена. Особенно это актуально для частных домов и дач, поскольку часто без отопительных электроприборов, включаемых хотя бы ненадолго, там обойтись сложно.
Малогабаритный счетчик, который в количестве 3 штук удобен для учета в трехфазной сетиНо при этом многократно увеличивается потребляемый ток, который должен перекрываться возможностями прибора учета электроэнергии. Поэтому в принципе важно сразу при подключении дома к электросети выбрать его наиболее подходящую разновидность, а соответственно, и счетчик. Если суммарный потребляемый ток получается значительно более 20 ампер, правильнее выбрать трехфазное подключение. Электрический счетчик при этом не обязательно устанавливается на трехфазную модель.
Выбор на рынке приборов учета электроэнергии сейчас большой, и можно подобрать для каждой фазы отдельный однофазный счетчик и суммировать их показания. Такая система учета может дать больше полезной информации для оптимизации экономии электроэнергии. Еще одним важным удобством, которое применяется во многих современных счетчиках, можно назвать дистанционный обмен данными. С этой целью в них встраивается специальный радиомодуль. Его рабочая частота определяет расстояние, с которого можно получать данные о потребленной электроэнергии.

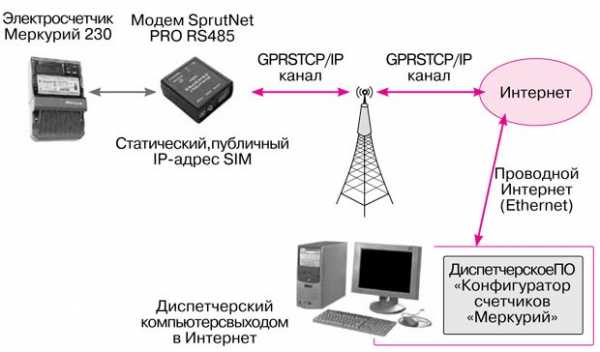

Дистанционное снятие показанийПри этом не требуется личная встреча с представителем службы электроснабжения, как это было ранее при повсеместном применении индукционных электросчетчиков. Словом, технических возможностей, заложенных в цифровые модели, сейчас множество. Их надежность в основном зависит от качества сборки и комплектующих. Приобретая продукцию известных брендов, можно быть уверенными в том, что этот прибор проработает долго и без неисправностей.
Похожие статьи:domelectrik.ru
Схема подключения однофазного счетчика электроэнергии и варианты установки
Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Эти приборы были изобретены еще в XIX веке и с тех пор неотступно сопровождают человечество.
Совершенно очевидно, что производство электроэнергии – это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет. Несанкционированный отбор электрической энергии жестко пресекается контролирующими органами, и все нарушители наказываются значительными штрафами. Именно поэтому установка счетчиков, их поверка и контроль производятся только энергоснабжающими организациями.
Типы и виды электрических счётчиков
Электросчетчики принято классифицировать по типу подключения, типу измеряемых ими величин, а также по типу конструкции. По типу подключения электрические счетчики бывают:
- Прямого включения в силовую цепь, в которой счетчик включается непосредственно к питающей сети.
- Трансформаторного включения через специальные измерительные трансформаторы.
Большинство электросчетчиков, хорошо известных нам являются приборами прямого включения.
По типу измеряемых величин счетчики разделяются на:
- Однофазные электросчетчики, которые учитывают потребление энергии в однофазных сетях напряжением 220 В и частотой 50 Гц.
- Трехфазные электросчетчики учитывают потребленную энергию в сетях 380 В, частотой 50 Гц. Причем все современные трехфазные счетчики способны учитывать электроэнергию и по одной, отдельно взятой фазе.
По типу конструкции счетчики подразделяются на:
- Электромеханические или индукционные счетчики, в которых подсчет ведется за счет вращения алюминиевого диска в магнитном поле. Скорость вращения диска пропорциональна потребляемой мощности, а учет количества происходит подсчетом количества оборотов диска при помощи специального механизма. Например, в распространенном однофазном счетчике СО-И446 — 1 киловатт-час потребленной энергии соответствует 1200 оборотов диска.
- Электронные счетчики – представляют собой устройства, которые аналоговый электрический сигнал, снятый с измерительного трансформатора тока, преобразуют в электронные импульсы, частота следования которых пропорциональна потребляемой в данный момент мощности. Подсчет количества импульсов позволяет судить о количестве потребленной электрической энергии. Электронные счетчики постепенно вытесняют индукционные в силу своих преимуществ.
Какие есть преимущества у электронных устройств перед индукционными?
Независимо от того, что электронные счетчики дороже индукционных, они все равно имеют массу преимуществ, которые делают их широкое использование обоснованным.
- Электронные счетчики имеют высокий класс точности, обычно от 0,5 до 2,0, причем он сохраняется в сложных условиях или низких, или быстропеременных нагрузок.
- Электронные счетчики способны на многотарифный учет электрической энергии, что позволяет потребителям экономить немалые средства.
- Кроме количества потребленной энергии электронные счетчики могут контролировать и ее качество, что позволяет иметь контроль над выполнением договорных обязательств со стороны энергоснабжающей компании.
- Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.
- Собранные электронным счетчиком данные сохраняются во внутренней энергонезависимой памяти прибора. К этим данным есть доступ через удобный цифровой интерфейс.
- Использование электронных счетчиков позволяет намного эффективнее бороться со случаями хищения электроэнергии. Любая попытка несанкционированного доступа таким счетчиком фиксируется.
- Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.
- Электронные счетчики обычно имеют меньшие габариты, чем индукционные, что позволяет их монтировать в стандартных электрощитах наряду с другим модульным электрооборудованием.
- Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет.
Одним из главных недостатков электронных счетчиков является их низкая устойчивость к грозовым импульсным разрядам, от которых они часто выходят из строя. Доля индукционных счетчиков еще достаточно высока и они не собираются сдавать свои позиции, так как их надежность проверена более чем столетним опытом их эксплуатации. Правда
Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?
Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.
Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.
В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза. В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов. Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.
Производители бытовой техники специально разрабатывают и выпускают такие мощные потребители электрической энергии как стиральные и посудомоечные машины, электрические бойлеры с функцией запуска по таймеру или с отложенным стартом именно для того, чтобы их работа была запланирована на ночные часы, когда тариф минимален.
Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.
При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).
Основные характеристики, на которые нужно обратить внимание перед выбором оборудования
Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.
- Счетчики бывают одно и трехфазные, а это должно соответствовать типу электроснабжения. Однофазные счетчики не могут учитывать электроэнергию в трехфазных сетях, а трехфазные могут в однофазных, но их применение в таких сетях экономически невыгодно.
- Номинальное электрическое напряжение и частота. Обычно это для однофазных сетей 220 В, а для трехфазных 380 В. Частота переменного тока в наших электрических сетях принята 50 Гц. Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.
- Номинальный и максимальный ток нагрузки, при котором может функционировать электросчетчик. Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. Кроме этого счетчики могут длительное время работать и с токами, которые превышают на 200% номинальный ток.
- Класс точности характеризует наибольшую его допустимую погрешность, выраженную в процентах. Для бытовых счетчиков вполне допустимо иметь класс точности равный 2,0.

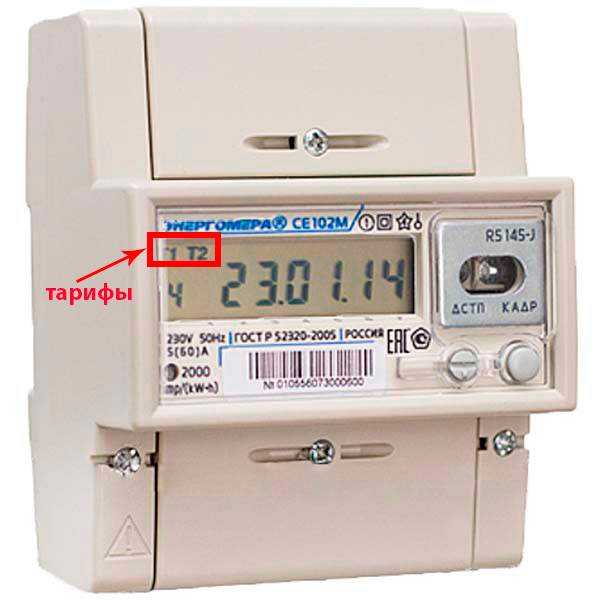

- Количество тарифов указывает на то, по скольким тарифам может работать счетчик.
- Возможность счетчика работать в автоматизированной системе коммерческого учета электроэнергии (АСКУЭ) позволяет снимать показания удаленно, а также правильно тарифицировать потребленную энергию. Все современные многоквартирные дома оснащаются такими системами. В случае, если АСКУЭ в доме нет, то есть счетчики с автоматическим внутренним тарификатором.
- Диапазон рабочих температур. Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии. Поэтому чем шире температурный диапазон, тем лучше.
- Габаритные размеры могут иметь значение, когда счетчик будет устанавливаться в специальный бокс.
- Межповерочный интервал и срок службы. Для однофазных электронных счетчиков достаточно поверки 1 раз в 16 лет, а срок службы их не менее 30 лет.
Рассмотрим непосредственно схему подключения
Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами. Из них два провода – это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника. Подключение производится при помощи специальных винтовых клемм, расположенных на клеммной колодке, закрытой крышкой, которая пломбируется службами Энергонадзора.
Клеммы имеют нумерацию от 1 до 4.
- Клемма №1 предназначена для подключения фазного проводника сети.
- Клемма№2 предназначена для подключения фазного проводника, ведущего к потребителям электроэнергии, то есть в квартиру или дом.
- Клемма №3 предназначена для подключения нулевого провода сети.
- Клемма №4 предназначена для нулевого провода, ведущего к потребителям энергии.
Фазные проводники принято обозначать буквой L и цветами красным или коричневым, а нулевой рабочий обозначают буквой N и синим цветом. Помимо них в современных электропроводках еще есть проводник, обозначаемый PE и желто зеленым цветом. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Он должен неразрывно доходить до каждой розетки к ее заземляющему контакту.
Разберёмся в тонкостях установки
Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск.
Подготовительные работы перед установкой
Вначале определяется место, где будет монтироваться электросчетчик. В многоквартирных домах в подъездах есть специальные силовые шкафы, где есть для счетчиков штатные места, а владельцам загородных домов или дачных участков следует позаботиться о приобретении специального бокса, специально предназначенного для установки электросчетчиков. Такие боксы имеют прозрачные дверцы или окошки, позволяющие без труда снимать показания, а также места для установки модульного электрооборудования.
Модульное электрооборудование – это широкий класс устройств, выполняющих защитную функцию, функцию коммутации, распределения электрической энергии, а также устройства контроля и учета. Модульные приборы устанавливают на специальную стандартную DIN-рейку шириной в 35 мм. Шириной одного модуля принята величина в 17,5 мм, расстояние между рейками по вертикали – не менее 125 мм. Производители современных электрощитов указывают их емкость именно в количестве модулей.

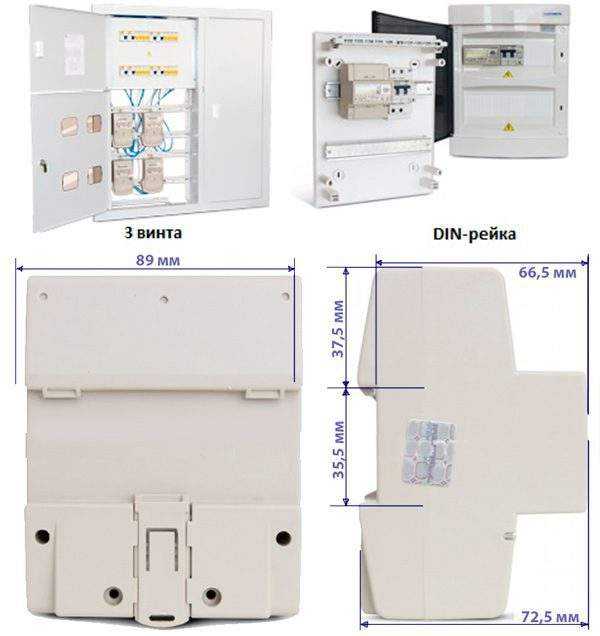

Современные однофазные электросчетчики также являются модульным оборудованием, имеющим ширину от 4 и выше стандартных DIN-модулей. Если в выбранном электрощите нет DIN-рейки, то ее можно смонтировать или закрепить счетчик за другие монтажные отверстия. В боксах, имеющих прозрачные окошки, счетчик монтируется так, чтобы можно было удобно считывать с него показания.
Монтаж модульного оборудования
Перед электросчетчиком обычно ставится вводной автомат, который, во-первых, позволяет производить любые работы со счетчиком при отключенной энергии, а во-вторых, защищает от токов короткого замыкания и длительных перегрузок. Номинал автомата выбирается в соответствии с планируемой нагрузкой. В однофазных сетях применяются двухполюсные автоматы, размыкающие и фазный, и нулевой проводник.
Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. Это устройства защитного отключения, автоматические выключатели и при необходимости — клеммники, которые будут распределять фазу, ноль и защитный ноль по группам потребителей.
После монтажа на DIN-рейку производится коммутация всего оборудования при помощи провода соответствующего нагрузке диаметра. Лучше всего это делать специальным медным одножильным проводом марки ПВ-1.
При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт. Это достигается применением одножильного монтажного провода, а в случае с многожильным, его концы либо залуживаются, либо на них одевается, а затем обжимается специальный наконечник.
Алюминиевые провода имеют свойство «плыть» в контактах клемм, поэтому после установки счетчика ориентировочно через полгода следует произвести подтяжку клеммных винтов. Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным.
Подключение питающей сети
После коммутации всех соединений в электрощитке, еще раз проверяется правильность монтажа и затяжка винтов клемм. Далее, при выключенном вводном автомате, всех автоматов защиты и УЗО производится подключение к питающей сети. Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети. Фаза должна подаваться на клемму №1 электросчетчика, а ноль на клемму №3.
При подключении от воздушной линии используется специальный самонесущий провод СИП, у которого по центральной алюминиевой жиле передается фаза, о ноль передается по стальной оплетке в виде экрана. Подключение делается только цельными отрезками проводов без всяких соединений.
После проверки всех соединений можно подавать электроэнергию потребителям и проверить правильную работу счетчика.
Заключительный этап работ: опломбировка

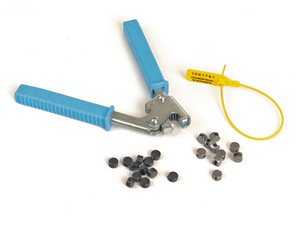

Опломбировка – это обязательная процедура, которая производится представителем электроснабжающей организации. Только после этого договорные отношения о поставке электроэнергию могут вступить в законную силу.
Если счетчик смонтирован в подъездном щите, то пломбируется только клеммная крышка, а если в специальном боксе на улице, то может пломбироваться и весь бокс. При этом для потребителя есть возможность считывать показания счетчика и через специальную дверцу есть доступ к модульному коммутационному и защитному оборудованию.
Любая попытка несанкционированного доступа к клеммам электросчетчика автоматически считается нарушением и может повлечь за собой немалые штрафы. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.
Итоги
- Современные электросчетчики – это сложные устройства, установка и обслуживание которых должно вестись только квалифицированными специалистами, имеющими допуск.
- При возможности многотарифного учета лучше воспользоваться этой услугой, экономящей немалые средства, но тогда придется приобретать счетчики с возможностью такого учета.
- Несанкционированный доступ к клеммам электросчетчика запрещен, все операции должны производиться только сотрудниками электроснабжающих организаций.
Смотрим видео о монтаже и схеме подключения однофазного счетчика
elektrik24.net
Как выбрать электросчетчик для квартиры, виды и особенности устройств
Вопрос, как выбрать электросчетчик для квартиры, не выглядит столь уж праздным, особенно, если принять во внимание тот факт, что нередко от качественного счетчика будет во многом зависеть точность замеров. Кроме того, приходя в магазин бытовой техники, есть вероятность того, что продавец предложит купить счетчик самой дорогой модели со всевозможными бесполезными «наворотами». Разумеется, если вооружиться всеми необходимыми знаниями, такой ход событий можно и исключить.
Какие критерии выбора нужно учитывать в первую очередь
В настоящее время рынок переполнен счетчиками электрической энергии разных типов.
Для того, чтобы сделать правильный выбор и не потратить деньги впустую, нужно не приобретать «самый дорогой и самый лучший» счетчик, но придерживаться определенных критериев:
- Количество фаз;
- Конструктивный тип устройства;
- Параметры по силе тока;
- Обеспечение точности показаний;
- Способ монтажа устройства;
- Возможность учитывать несколько тарифов и изменять их;
- Дата изготовления.
Можно также учесть внешний вид прибора и возможность помещения его в герметичный корпус, однако на практике эти критерии считаются далеко не самыми важными. А вот на перечисленные выше следует обратить внимание в первую очередь. Так что имеет смысл остановиться на них более подробно.
Какой счетчик лучше выбрать: трехфазный или однофазный
На самом деле, определиться с тем, какой именно вам подходит электросчетчик – однофазный или трехфазный – довольно легко. Для этого нужно будет посмотреть, какой кабель подходит к квартире или к дому. Если в нем две жилы (одна на фазу, а другая на ноль), то перед нами стандартная однофазная сеть. Он рассчитана на 220 вольт – о чем и указывается на корпусе прибора.
Однофазный и трехфазный электросчетчики.
Если кабель состоит из четырех жил, то речь идет о так называемой трехфазной сети (один ноль и три фазы). Такие сети работают под напряжением 380 вольт. Впрочем, если осуществить подключение трехфазного счетчика к однофазной сети, ничего страшного не произойдет, прибор будет корректно считывать показания. Но вот примет ли такой счетчик обслуживающая организация – большой вопрос.
Вообще говоря, в подавляющем большинстве случаев приходится иметь дело именно с первым вариантом – однофазным счетчиком. Но не будет лишним все-таки уточнить данный момент.
Разновидности счетчиков по методу их монтажа
На следующем этапе нужно будет обратить внимание на то, каким именно образом счетчик монтируется в электрощит. Здесь возможны главным образом два варианта:
Современные счетчики крепятся либо на дин-рейку, либо на 3 винта. Все зависит от вида щитовой, куда они будут устанавливаться.
- Установка на так называемую дин-рейку – это наиболее часто применяемый сегодня вариант монтажа счетчика в щитке;
- В случае с другой конструкцией, счетчик может быть смонтирован в специальную щитовую монтажную щель. Этот вариант имеет место быть, как правило, во всевозможных вводно-распределительных устройствах.
Если есть сомнения в том, какой именно способ монтажа нужен, но можно обратиться за помощью в обслуживающую организацию или к профессиональным электрикам.
Обращаем внимание на дату выпуска счетчика
Как ни странно, но необходимо обратить внимание и на то, когда именно был произведен электросчетчик. И дело здесь не столько в том, что старые устройства могут обветшать или со временем выйти из строя, сколько в соблюдении требований, предъявляемых инспекторами. Согласно этим требованиям, невозможна установка однофазного счетчика, если после его выпуска прошло два или более лет.
В паспорте и на пломбах должна стоять одинаковая дата поверки.
В случае же со счетчиком трехфазным, этот срок и того меньше – всего один год.
Так что, если продавец пытается сбыть с рук счетчик, который не удовлетворяет данному требованию, нужно не поддаваться ни на какие уловки. Это будет простой тратой денег на ветер: инспектор все равно не подпишет акт о введении электросчетчика в эксплуатацию и не проведет его опломбирование.
Можно по-разному относиться к этим требованиям – считать их обоснованными или возмущаться, но считаться с ними в любом случае придется.
Электронный или индукционный счетчик лучше приобрести
По принципу работы все счетчики можно поделить также на:
- Индукционные. Это привычные всем с детства счетчики электроэнергии. Они оснащаются узнаваемым крутящимся диском. Их неоспоримые достоинства – доступная цена и долгий срок службы. А вот недостатком можно считать не всегда достаточно точное считывание показаний. В результате всегда есть риск переплатить некоторую сумму. При этом счетчики индукционного типа всегда только однотарифные.

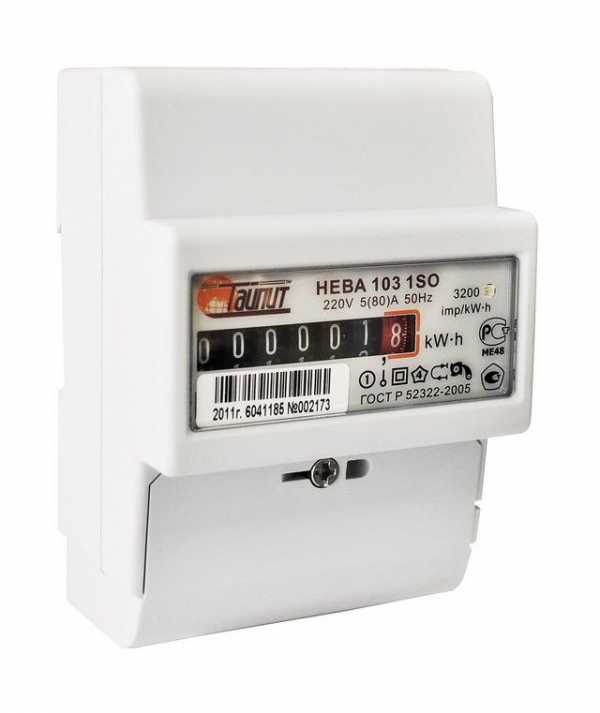

- Счетчики электронные. Они имеют главным образом два преимущества перед индукционными. Это повышенная точность, а также возможность учитывать изменяющиеся тарифы – выпускаются не только одно-, но и двух- и многотарифные аппараты. Но электронный счетчик имеет не самую привлекательную стоимость. Да и срок его службы несколько меньше, чем в случае с индукционным счетчиком.
Разные виды приборов учета электроэнергии.
Правило при выборе того или иного счетчика может быть следующим. Если электроэнергия тратится не в столь большом количестве, то и повышенная точность не обязательна, так что можно смело покупать индукционные счетчики. А вот в случае наличия большого количества постоянно работающих потребителей тока имеет смысл задуматься о приобретении электронного прибора. Ценовая разница в этом случае довольно быстро окупится.
А как быть с силой тока
Все однофазные счетчики предназначаются для ведения учета электроэнергии в сетях от 5 до 80 ампер. А вот однофазные рассчитаны на силу тока от 50 до 100 ампер. Соответственно, выбор прибора необходимо осуществлять в соответствии с числом фаз в квартире.
Токовая нагрузка электросчетчика отображается в паспорте и на корпусе.
Можно ли рассчитать хотя бы примерную силу тока в сети, чтобы приобрести счетчик нужной модели? Конечно можно. Для этого были придуманы специальные таблицы, которые учитывают толщину силового кабеля, а также материал, из которого он изготовлен.
Обратите внимание! Если с самостоятельным определением силы тока возникают проблемы, необходимо уточнить данный параметр в своей энергоснабжающей организации.
Для чего нужны многотарифные счетчики
Как известно, проще всего производить расчеты расхода энергии по однотарифному счетчику. Делается это действительно просто: необходимо снять последние показания счетчика, вычесть из них предыдущие показания, а затем умножить на существующий тариф за один киловатт-в-час.
Проблема в том, что порой в той или иной местности может наблюдаться разделенная тарификация. Например, она может быть несколько сниженной от 23.00 до 7.00. В этом случае имеет смысл приобрести двухтарифный счетчик. С его помощью можно будет вести учет электроэнергии более точно и гораздо удобнее.
Многотарифный счетчик.
Если же тарифов в данной местности больше двух, то, соответственно, рекомендуется приобрести многотарифный счетчик. А вот если тариф всего один, то покупка двух- и многотарифного устройства будет совершенно бесполезной тратой денег.
Каковы допустимые погрешности в точности показаний счетчика
Согласно современным требованиям, допускаются к монтажу счетчики, которые соответствуют классу точности не менее 2.0. Еще не так давно можно было работать со счетчиками класса 2.5, но теперь такое запрещено.
Современные приборы имеют достаточно высокий класс точности. Где искать класс точности электросчетчика.
Лучше, впрочем, ориентироваться на устройства классов 1.0, 0.7 или даже 0.5. Чем меньше число – тем лучше. Во-первых, это позволит не переплачивать из-за того, что измерения производятся не слишком точно. Во-вторых, никто не даст гарантии, что завтра требования снова не изменятся – и тогда владельцев счетчиков класса 2.0 обяжут сменить оборудование на класс 1.0.
Сам же класс точности указан на корпусе счетчика, в специальном кружке.
Рекомендации профессионалов
Елена Владимировна Воробьева, продавец-консультант: Во время покупки счетчика особенно придирчиво осмотрите пломбу. Даже если на ней наблюдаются незначительные повреждения, контролирующая энергетическая организация в праве отказать в регистрации такого счетчика.
Геннадий Щукин, монтажник электрооборудования: бытует мнение, будто бы счетчики отечественного производства в чем-то уступают импортному оборудованию для учета электроэнергии. Но на практике сегодня в качестве ровным счетом никакой разницы не наблюдается, а вот расхождение в цене может стать порой довольно значительным.
Заключение
Если попробовать подвести некую итоговую черту подо всем сказанным, то здесь стратегия покупки может быть примерно такой. Если в доме не имеется большого количества постоянно работающих электрических приборов, то вполне можно обойтись привычным индукционным однофазным устройством класса точности 2.0. А вот если расход электричества велик, то можно сэкономить на более высокой точности изменений. Для этого потребуется счетчик класса точности 0.5 в электронном исполнении.
79w.ru
Однофазный электросчетчик — Uchetovod
Menu- Главная
- Льготные группы граждан
- Правила установки счетчиков
24.09.2017
| Комментариев нетСодержание
- Однофазный электросчетчик
- Схема подключения электросчетчика. Типы электросчетчиков
- Как правильно подключить электросчетчик однофазный
- Необходимые комплектующие и инструменты для установки электросчетчика
- Как подключить электросчетчик. Выбор счетчика и схемы подключения
- однофазный электросчетчик
- Как правильно подключить электросчетчик однофазный — теория и практика
- Необходимыекомплектующие и инструменты для установки электросчетчика
- Как правильно подключить электросчетчик однофазный
- «Чем трёхфазный электросчётчик отличается от однофазного?»
- Чем трёхфазный электросчётчик отличается от однофазного?
- Стоит ли покупать трехфазный счетчик для однофазной сети?
- однофазный электросчетчик
- Подключение и замена электросчетчиков в ПАО «Мосэнергосбыт»
- Замена электросчетчика в Москве и Московской области
- Почему выгодно обращаться в компанию «Мосэнергосбыт»?
- Как правильно подключить электронной счетчик — Подключаем однофазный счетчик электроэнергии своими руками: что нужно знать?
- Как правильно подключить однофазный электросчётчик — схема подключения
- Как самому проверить правильность работы счетчика электроэнергии?
- Шаг 2 – Убеждаемся, что диск произвольно не крутится
- Двухтарифные счетчики – вся правда. Как заменить старый счетчик на новый. Тарифы
- Установка электросчетчика общедомового многоквартирный дом
- Меркурий 206 и его модификации 206 N 206 LNO 206 RN
- Клиенты ДТЭК тоже плачут. Кто должен оплачивать ремонт или замену счетчика?
- Как пользоваться прибором для остановки электросчетчика НИK 2301:
- Цены: (зависит от года выпуска,модели счётчика и от того в чём и как установлен!)
- Некоторые модели к которым подходят приборы для остановки счетчиков:
- Остальные модели уточняйте по телефонам: +38 (063) 407-55-00
- Цены и детали уточняйте по телефону или E-mail: +38 (063) 407-55-00, Этот адрес электр
uchetovod.ru
Как правильно подключить электросчетчик однофазный
Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.
Как правильно подключить электросчетчик однофазный
В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.
Содержание статьи
Виды однофазных счетчиков
При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.
Как могут подключаться электросчетчики
Электросчетчики однофазные могут иметь различный вид подключения:
- Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
- Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.
Виды конструкций электросчетчиков
Счетчики могут иметь различную конструкцию:
- Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.
Привычные индукционные счетчики постепенно уступают место более современным
- Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.
В недалеком будущем все электросчетчики будут электронными
Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

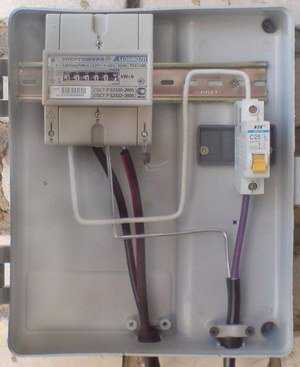

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

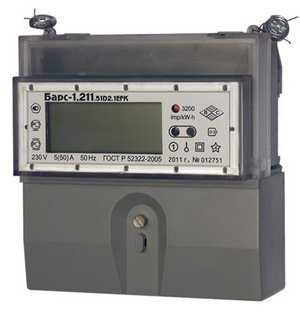

Электронный счетчик с электромеханическим отсчетным устройством
Необходимые комплектующие и инструменты для установки электросчетчика
Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:
- Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
- Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
- Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.
Видео: Уличный щит для электросчетчика
- Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
- Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.
Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет
- Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют моножильный медный провод марки ПВ-1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
- Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
- Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.
Для установки электросчетчика однофазного понадобятся следующие инструменты:
- Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.
Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок. - Кусачки.
- Нож строительный.
- Съемник изоляции.

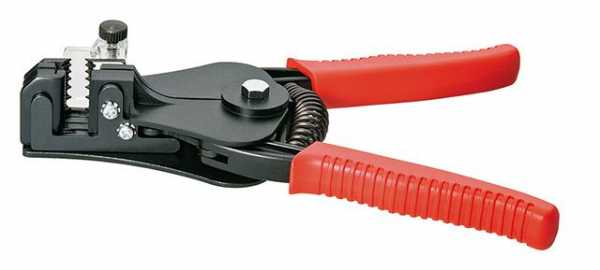

Съемник изоляции значительно упростит монтаж
- Рулетка.
- Линейка.
- Строительный уровень.
- Набор отверток.
- Индикаторная отвертка – для контроля наличия напряжения.

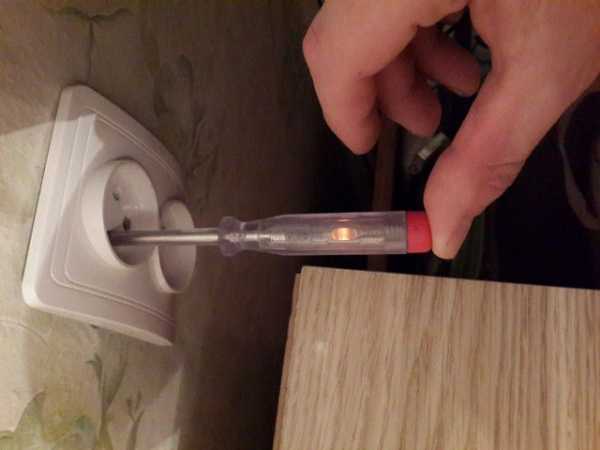

Индикаторная отвертка всегда определит наличие фазы
- Паяльник. Он может понадобиться для облуживания многожильного провода.
Как правильно подключить электросчетчик однофазный
Перед тем как начинать работы по установке нового счетчика, следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора, либо мультиметром. Установка счетчика включает ряд несложных технологических операций.
- После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
- При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бокс для счетчика. Уровнем необходимо контролировать горизонтальность установки.
- Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик.
- По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика.
Один из вариантов оборудования электрощита
- Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.
При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники
- Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.
Оболочку кабеля лучше всего снимать специальным инструментом
- В щитке оставляется запас кабелей: вводногои нагрузок для того, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
- Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.
Варианты цветовой маркировки проводов
- Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
- С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчиков всех моделей:
- o Клемма №1 – для входа фазного провода.
- o Клемма №2 – выход фазы.
- o Клемма №3 – вход рабочего нуля.
- o Клемма №4 – выход рабочего нуля.
Образец грамотного и красиво смонтированного электрощита
- Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку, отрезав нужный размер ножовкой.
Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки
- Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клемм модульного оборудования производят в два приема с перерывом в несколько минут.
- В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.
Видео: Подключение однофазного электросчетчика
- В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком.
Итоги
- Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск.
- Все работы по подключению должны проводиться только при снятом напряжении.
- Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.
Видео: Как смонтировать счетчик, один из вариантов
stroyday.ru
