взгляд изнутри. Сборка (28 фото) » Триникси

Продолжим знакомиться с тем, как собираются пластиковые окна.
Поскольку не всем понравился предыдущий пост, то могу предложить пройти мимо. Не тратьте свои нервы и время на просмотр ненужной вам информации.1

И так, продолжаем знакомиться с тем, как собираются пластиковые окна.
В прошлом посте поднялась буря негодования, мол ненужная инфа, взгляд из сарая и прочее. Наверное надо было сразу пояснить, что крупных предприятий по окнам не так уж много на самом деле. В любом городе. Основная масса-это вот как раз такие небольшие цеха. Тоже самое и с мебелью, со шлакоблоками, да и много с чем. Например в нашем городе только 5 контор, которые имеют действительно фабричное производство, а всего фирм около тридцати. Возникает резонный вопрос: если крупных предприятий пять, то что же тогда остальное? А вот такие небольшие цеха и есть.
И большая фирма-это ещё не значит качество. И пыли и мусора в таких цехах не меньше, чем в нашем. А оборудованию вообще пофиг где работать, в чистом поле "под навесом", или в облицованном мрамором помещении, главное чтоб электричество было и соблюдение температурного режима.

И по поводу рукожопов и ненужности в раме импоста: любой каприз за ваши деньги. Возможности делать такие окна есть, и работать они будут, но фурнитура на такую створку будет дороже на порядок. и если кому то попала возжа под хвост и есть финансы осуществить свою блажь, то "ради пожалуйста". Только не у всех есть такие возможности, кому то чем дешевле, тем лучше.

Но вернёмся к окнам, в сарай. Закончил я на том, что собрали рамки, то есть сварили раму и створку. Теперь собираем всё это. В раму врезаем импост. Резать мы ничего не будем, это проф. сленг. Извините, но привычка))))

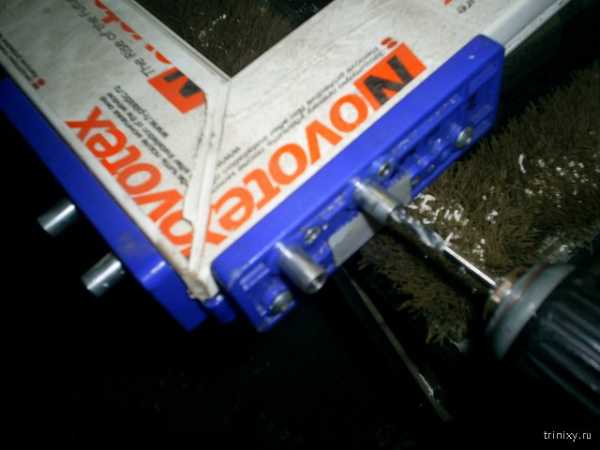

Для этого просверливаем отверстия в раме. Всё идёт по разметке и шаблону.

2

Дальше ставим импост и прикручиваем его к раме.

3

4

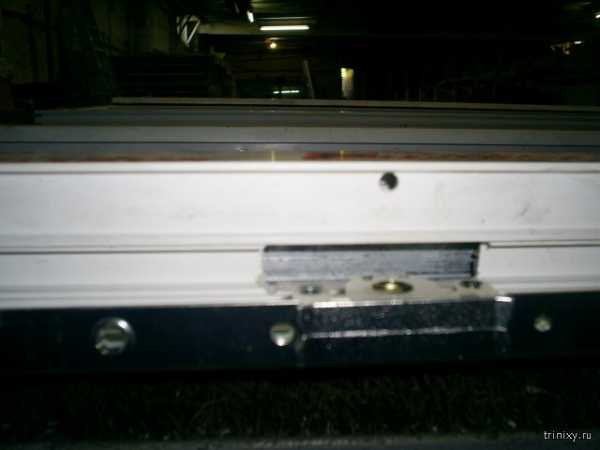

Делаем разметку под ответные планки: прижимы, которые держат створку, что бы она не открывалась.

5

Дальше резиним створку и раму.
Небольшое уточнение: на момент фотосьёмки у меня не было работы, по сути вышел в выходной, поэтому на некоторых фото видна нестыковка. На этой фотке рама уже зарезиненная. Ну и пришлось брать неликвид, чтоб сфоткать некоторые операции, поэтому не некоторых рамах видна грязь, уж извините.
И забыл сфоткать ещё одну операцию, как делаются водосливные пазы и воздухокомпенсационные отверстия. Внутрь рамы, даже не смотря на плотный прижим, всё равно попадает часть влаги, от дождя, снега или тумана не важно, вода дырочку найдёт, и чтоб вода стекала на улицу, а не в помещение и нужны водосливные пазы. А чтобы вода действительно стекала, а не оставалась внутри не смотря на пазы по которым она должна вытекать, нужны воздухокомпенсационные отверстия, принцип сырого яйца. Надеюсь понятно объяснил.)))
И так, вернёмся к резине.

6

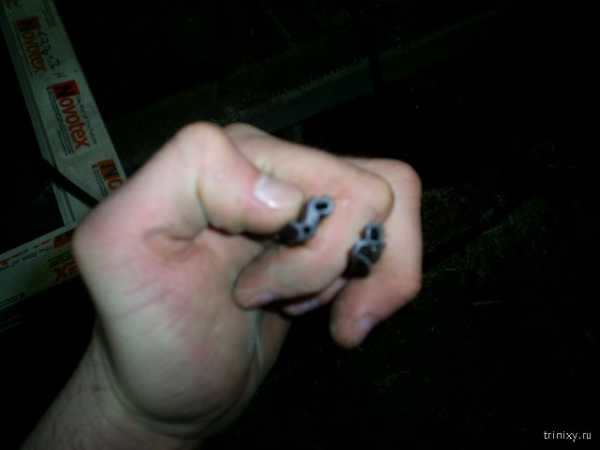

На каждое отделение идёт своя, под стеклопакет идёт одна, под прижим на створку и раму другая.
Фотку скину, но она не очень хорошего качества, не знаю будет ли понятна разница и отличие каждого вида.

7

Теперь накидываем фурнитуру на створку, или делаем обвязку, как у нас говорят.
По шаблону насверливаем нижнюю петлю, а дальше по кругу внутри створки, где идёт фурнитурный паз, прикручиваем фурнитуру.
И да, на раму тоже прикручиваются петли, но я тоже забыл запечатлеть этот момент.)))

8

9

10

11

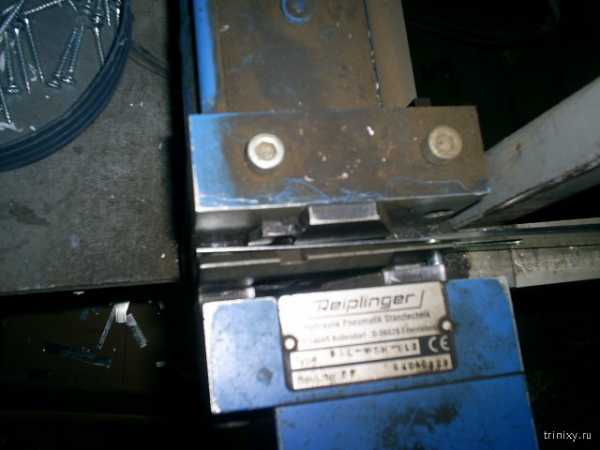

Поскольку запоры и "ножницы" идут на створки от одного размера, до другого, например от 500 до 800(извините если криво объяснил), то лишнюю длину обрубаем на пневмоножицах, этакой миниатюрной гильотине.

12

13

После обрубки фиксируем готовую фурнитуру на створку.

14

15

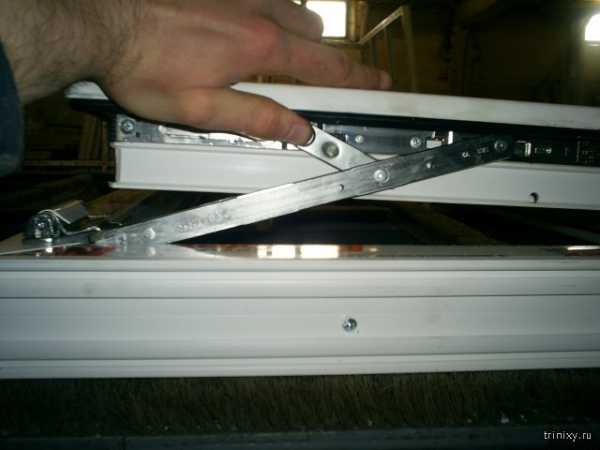

Теперь про ножницы. Это именно та часть фурнитуры, что позволяет створке находится в положении "откидывания", позволяя окну быть открытым не на распашку, а выполняя роль форточки.

16

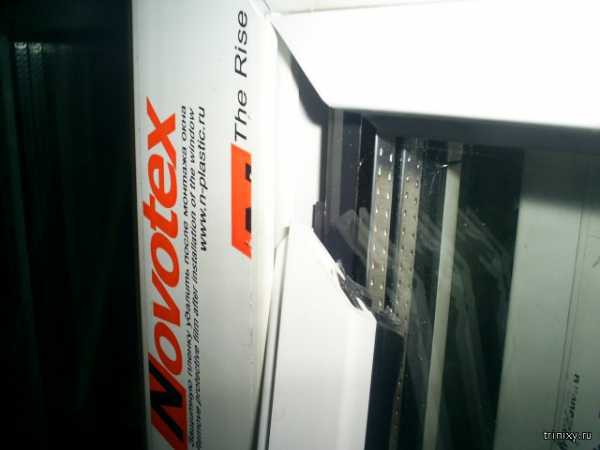

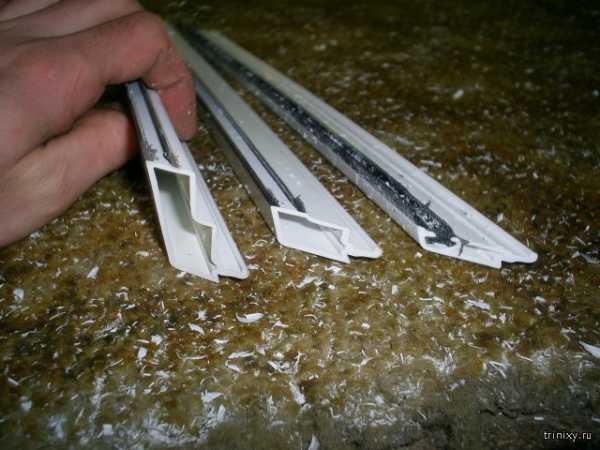

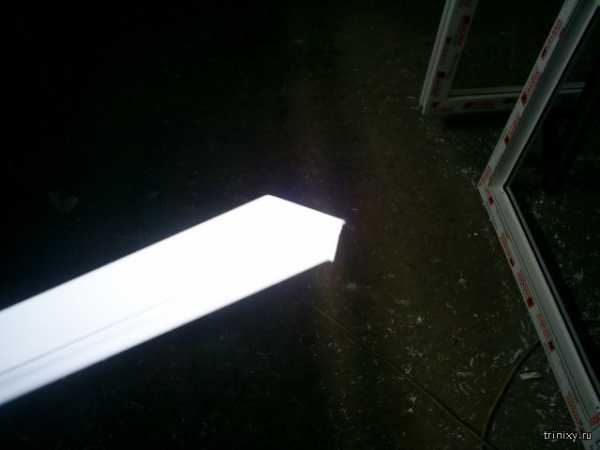

Окно собрано. Следующий этап-штапик. Идёт он такими же палками, так что тоже нарезаем его в определённый размер.

17

Вообще, стеклопакеты-это не только высота и ширина, это ещё и толщина. Например на 70-ую серию пластика(мы на 60-ой серии в основном работаем, разница в толщине профиля и количестве камер внутри пластика) идёт другая толщина стеклопакета, соответственно и штапик другой. А что говорить, если рама вообще в одно стекло? Поэтому штапиков тоже несколько видов.

18

Поскольку часть штапика, при остеклении, будет упираться в соседний штапик, вернее в часть соседнего штапика, то эту часть, чтоб не мешалась, мы отгрызаем, вернее откусываем. Стоматологи нонче дорогие, поэтому побережём свои зубы)))

19

20

21

Вот теперь окно полностью готово. Вернее собрано. Вышли на финишную прямую:остекление.
Поскольку пластик внутри, там где будут находиться стеклопакеты, имеет небольшой скос, под сток воды, то пакет будет стоять не на ровной поверхности. Это может закончиться тем, что одно из стёкол может лопнуть. Чтобы этого не произошло используются фальцевые вкладыши и подкладки, которые будут гарантировать, что стеклопакет не лопнет.

22

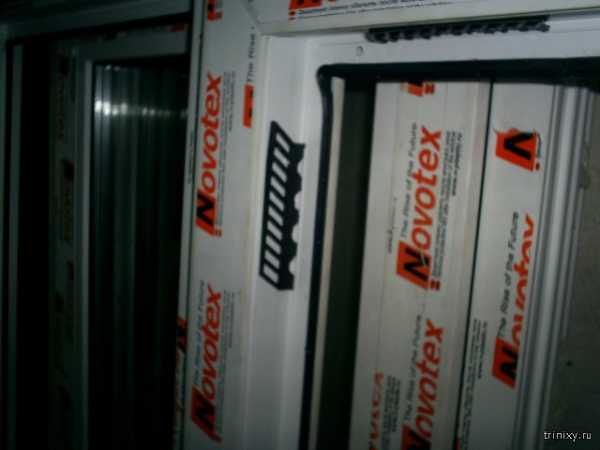

Расставляем фальцы по периметру окна.

23

И если часть окна, которая не открывается, то есть глухарь, находится неподвижно, хватит всего двух точек, двух фальцев и подкладок, то створка постоянно будет работать, открываться и закрываться, поэтому пакет в ней должен стоять жёстко, иначе створка просто не будет работать. Для этого её "растягивают". Делается это при помощи "лопатки". Она приподнимает пакет, давая возможность подсунуть подкладку нужного размера.

Кстати, это один из способов регулировки створки.

24

25

26

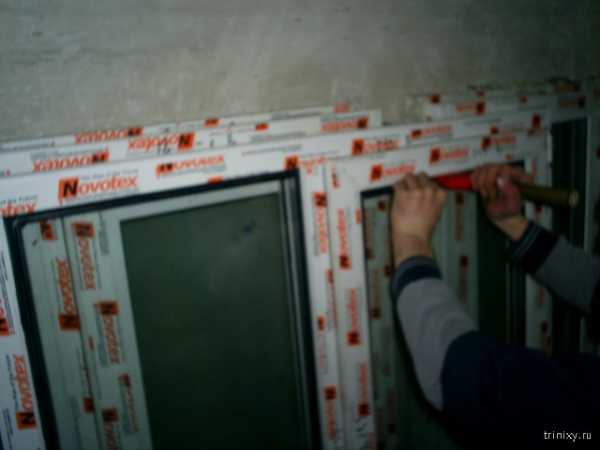

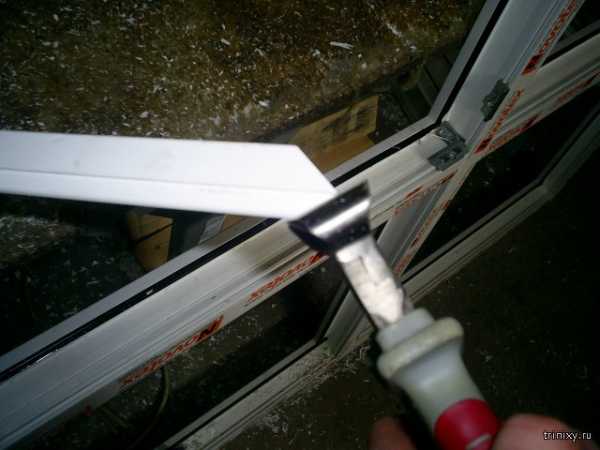

Створку "растянули", теперь фиксируем стекло штапиком, или заколачиваем его.
Поскольку пластик вещь довольно хрупкая, то используется не металлический молоток, а рихтовочный.

27

28

Штапик встаёт в пазы и просто так не вылетит. Но при возможности его можно вытащить, например для замены стеклопакета. Для этого используется обычная стамеска...
Но это уже совсем другая история.
Вот и всё, окно готово.
Не важно, полу-автоматическая линия или ручная, принцип сборки один и тот же. И теперь вы хотя бы приблизительно представляете, как он происходит.
И не забывайте, каждая работа нужна, каждая работа важна. Если все будут сидеть в офисах, то само по себе делаться ничего не будет. Помните об этом.

Ну и всем лёгкой и денежной работы.
Спасибо за внимание. Ваш писец.)))))

trinixy.ru

Монтаж пластиковых окон своими руками

Если ранее вы или ваши знакомые пользовались услугами фирм по установке стеклопакетов, то знаете, что монтаж может быть обычным и по ГОСТу. Второй вариант стоит дороже, но если соблюдены все требования, то качество будет порядком выше, чем в первом (подробнее о нормах можно прочитать в ГОСТе 30971-02).

Монтаж пластиковых окон своими руками

Монтаж пластиковых окон своими руками состоит из нескольких этапов.

  1. Замеры.

    Точный замер — половина успеха

  2. Демонтаж старого окна.

    Демонтаж старого окна

  3. Подготовительные работы.
  4. Установка.

Обратите внимание! При самостоятельном монтаже изготовители не дают гарантию в том случае, если замеры были проведены не их сотрудниками. При неправильной установке окна в скором времени начнут промерзать, а если в расчетах была допущена хоть малейшая ошибка, то конструкция попросту не войдет в проем.

Тем не менее, если изучить все тонкости процесса, то при монтаже не возникнет никаких трудностей. Более того, так можно сэкономить приличную сумму денег.

Содержание статьи

Видео – Монтаж ПВХ окон по ГОСТу

Этап 1. Замеры

В большинстве квартир встречаются проемы без четверти.

Обратите внимание! Четверть – это внутренняя рамка 6-сантиметровой ширины (или в ¼ кирпича, отсюда и название), предотвращающая выпадение окна и укрепляющая конструкцию в целом.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

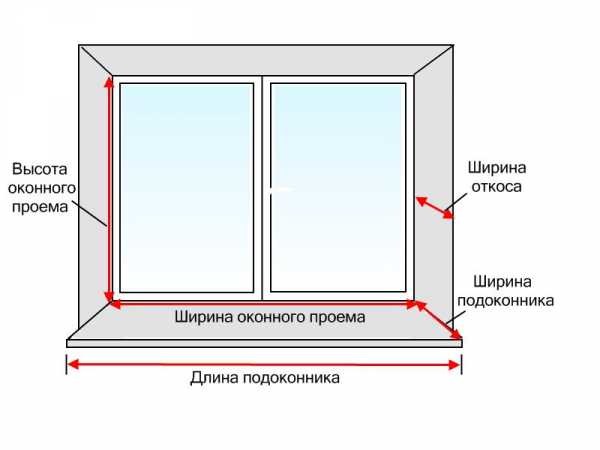

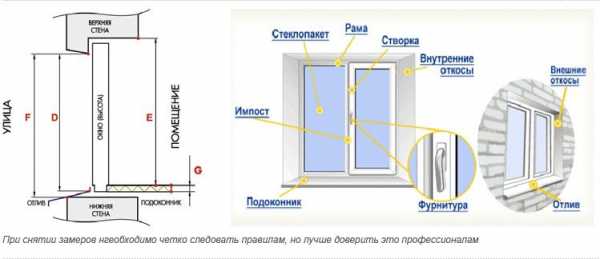

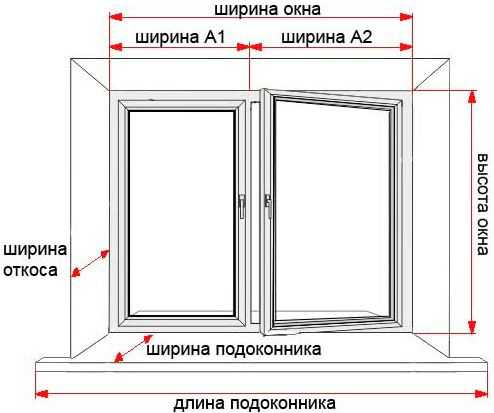

Как правильно замерить окна

  1. Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным.
  2. Далее измеряется высота (дистанция между откосом сверху и подоконником).

Обратите внимание! Замеры нужно повторить несколько раз и взять наименьший результат.

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Обратите внимание! Откосы замеряются уже по окончании установки.

Этап 2. Заказ

После замеров готовый чертеж следует отнести к производителю окон, там же будет подобрана вся необходимая фурнитура. Стоит помнить, что монтаж может выполняться одним из двух существующих способов:

  • через раму в установочной плоскости;
  • посредством опорной арматуры, оборудованной при изготовлении.

    Заказ окон

В первом варианте придется вытянуть пакет из рамы, вставить ее в проем и установить стекло обратно. Во втором случае вся конструкция крепится целиком. Минусы есть у каждого варианта – если вытягивать пакет, то он может повредиться; и наоборот, если окно будет ставиться собранным, то его можно повредить по причине большого веса.

Этап 3. Подготовка

Этот этап установки начинают лишь после доставки заказанных окон. Вначале освобождается рабочее место, вся мебель накрывается полиэтиленовой пленкой (будет много пыли).

Лучше вынести из помещения всю мебель, так как будет очень много пыли

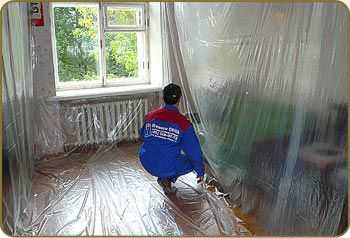

Пленка защитит стены и оставшуюся мебель от грязи

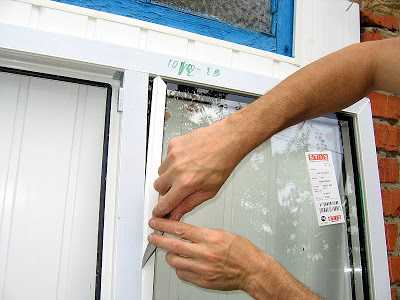

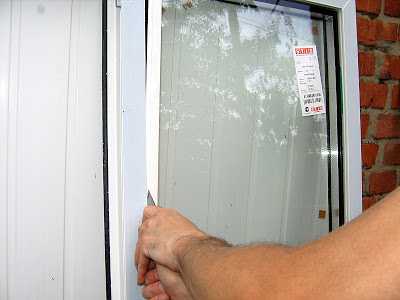

Шаг 1. Если требуется, из окна извлекается стеклопакет. Для этого штапик слегка поддевается штапелем и вытаскивается. Прежде всего, снимаются вертикальные штапики, затем горизонтальные. Они в обязательном порядке нумеруются, в противном случае после установки образуются зазоры.

Шаг 2. Далее рама немного наклоняется и вынимается стекло.

Подготовка окна

Как вынуть стекло

Как вынуть стекло

Шаг 3. Болты откручиваются после того, как с навесов будут сняты заглушки. Ручка поворачивается в «режим проветривания» (по центру), окно приоткрывается и снимается. Остается лишь рама с импостами.

Обратите внимание! Импосты – это специальные перемычки, предназначающиеся для раздела створок.

Затем нужно сделать разметку под анкеры и проделать по ней отверстия – по два снизу/сверху и по три с каждой стороны. Для этого потребуются анкеры ø1 см и сверло необходимого диаметра.

Если материал, из которого изготовлены стены, неплотный (к примеру, ячеистый бетон), то крепеж выполняется с помощью анкерных подвесов. Последние следует зафиксировать на стене и раме закаленными саморезами (по восемь штук на каждый).

Обратите внимание! Чтобы избежать образования термального мостика в подоконном профиле, за день до монтажа его следует заполнить монтажной пеной. Так элемент не будет промерзать.

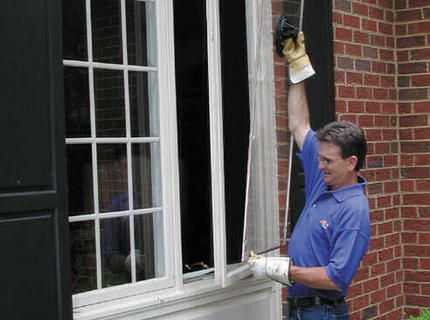

Этап 4. Демонтажные работы

Эту процедуру рекомендуется проводить непосредственно перед монтажом нового окна. Старые в большинстве случаев выбрасываются, поэтому конструкцию можно вырвать вместе с креплением, а при необходимости распиливать раму.

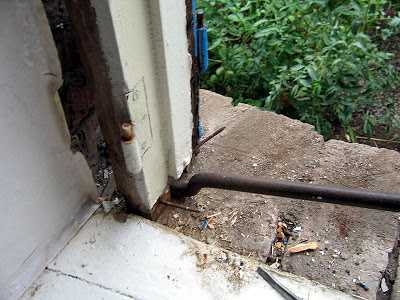

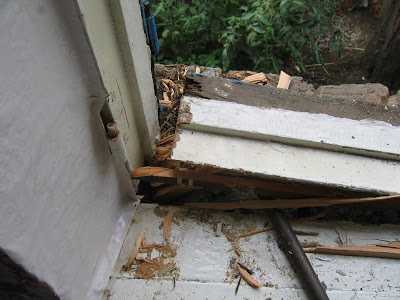

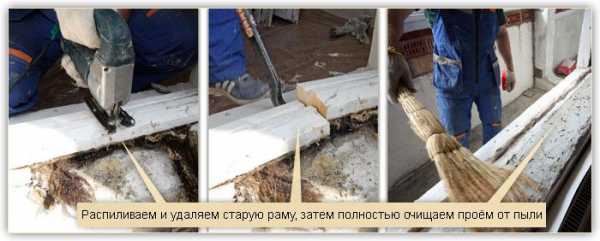

Удаление старого окна

Демонтаж окна

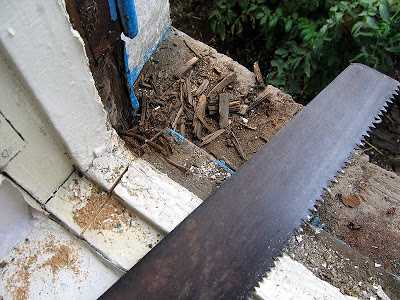

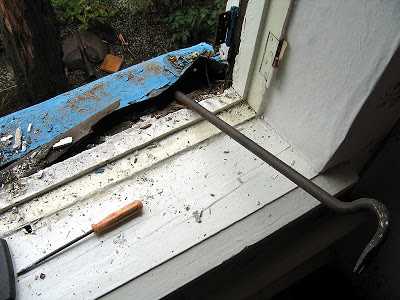

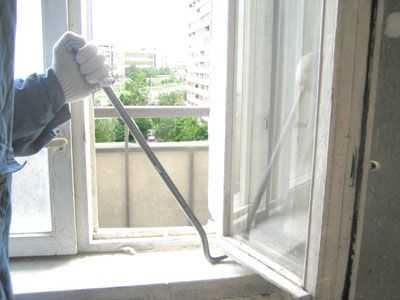

Шаг 1. Вначале удаляется уплотнитель и термоизоляция.

Шаг 2. Далее с откосов счищается штукатурка. Для этого лучше использовать перфоратор с соответствующей насадкой (ее называют «лопатой»).

Шаг 3. Снимается подоконник, счищается цементный слой под ним.

Шаг 4. Прилегающие поверхности обрабатываются грунтовочным материалом (к слову, многие монтажники забывают об этом). В случае деревянного проема по периметру укладывается слой гидроизоляционного материала.

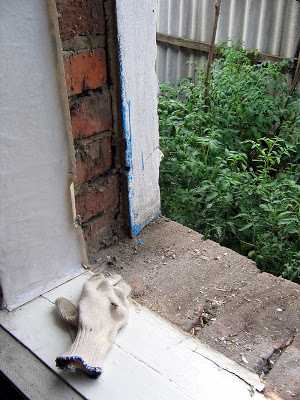

Окно демонтировано

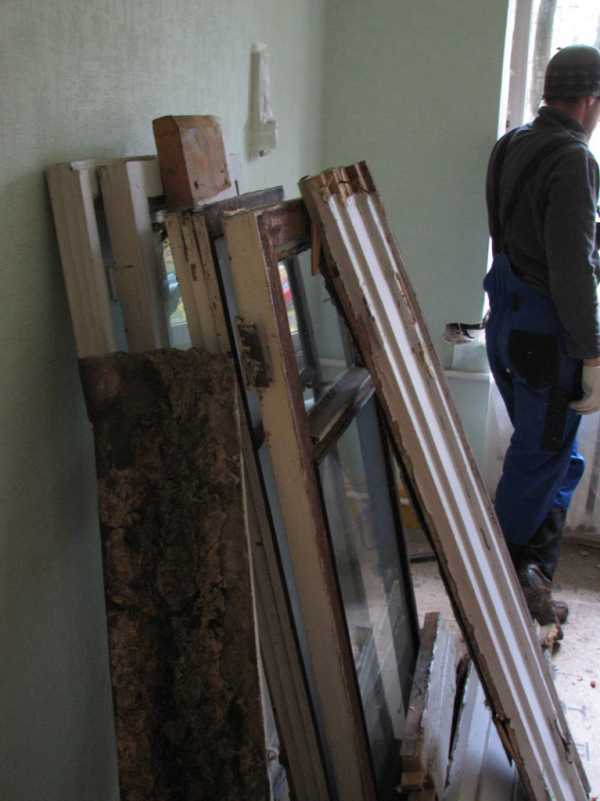

Старое окно

Обратите внимание! Монтаж можно проводить при температуре не ниже -15ᵒС. Монтажная пена обязательно должна быть морозоустойчивой.

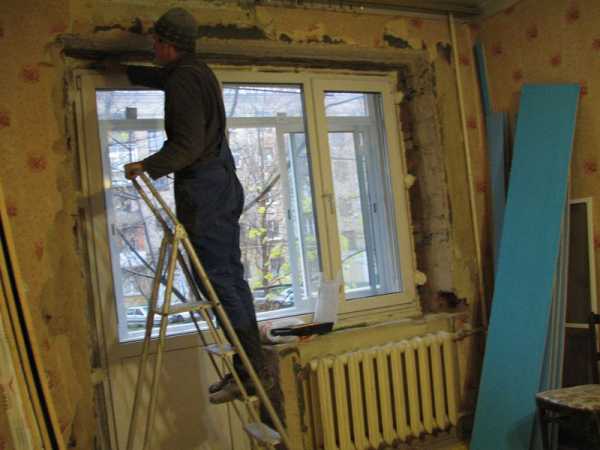

Этап 5. Установка пластикового окна

Установка пластикового окна

Шаг 1. Вначале по всему периметру ставятся деревянные клинья, на них устанавливается окно (так будет легче выравнивать конструкцию), лишь после этого производится крепление к стене. Подложки можно оставить – они послужат дополнительным крепежом.

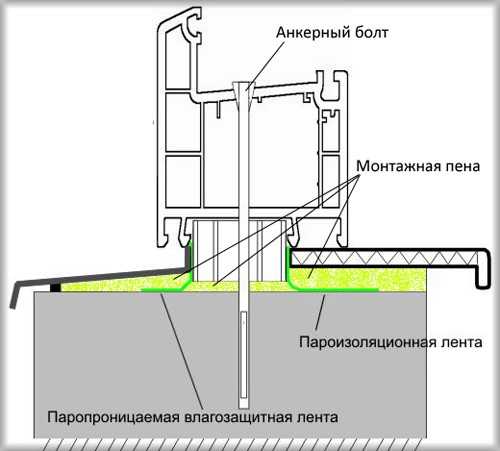

Схема установки пластикового окна

Пример подсоединения окна снизу к проему

Шаг 2. Отсутствие профиля-подставки можно считать грубым нарушением норм ГОСТа, т. к. он не только нужен для устойчивости, но и дает возможность установить отлив с подоконником. В отсутствие профиля их крепят непосредственно к раме, что нарушает ее герметичность.

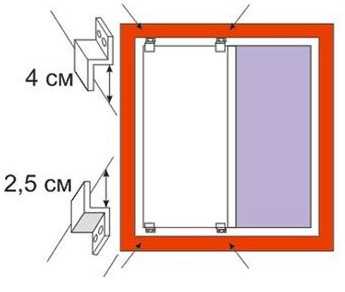

Правильное расположение подставочного профиля показано на схеме.

Схема установки окна

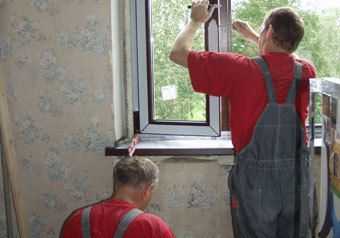

Шаг 3. Дальше проверяется ровность окна в трех плоскостях, для чего используется монтажный уровень и отвес. Характерно, что традиционные пузырьковые уровни для этого не подойдут ввиду недостаточной точности измерений, поэтому лучше использовать лазерный.

Уплотнители

Проверка уровнем

Крепление рамы

Запенивание

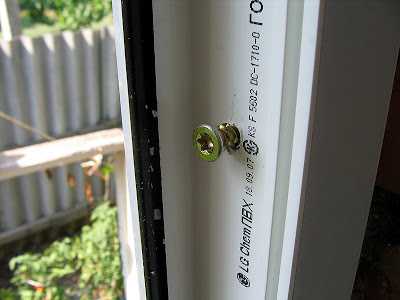

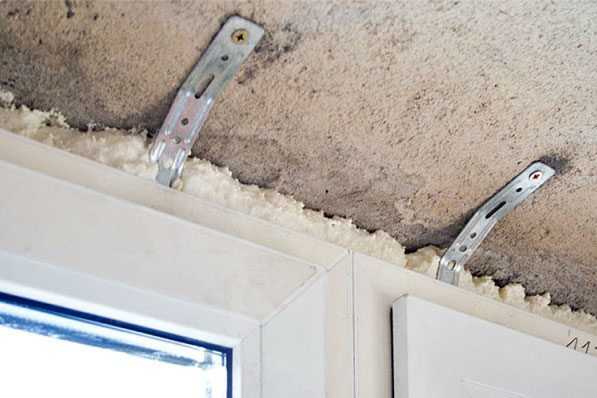

Шаг 4. Если окно встало ровно, то его закрепляют анкерами. Для этого перфоратором через заранее приготовленные отверстия в конструкции бурится стена (примерно на 6-10 см). Фиксируются (не окончательно) нижние анкеры, снова проверятся ровность пакета, после чего крепятся оставшиеся точки.

Обратите внимание! Окончательная стяжка производится лишь после финальной проверки. Не стоит затягивать слишком сильно, иначе конструкция «перекосится».

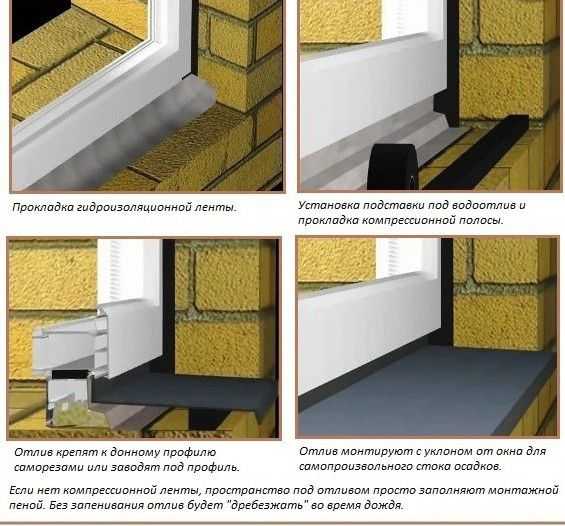

Этап 6. Водоотлив

Устройство оконного водоотлива

Снаружи к подставочному профилю саморезами крепится отлив. Места соединений тщательно заделываются герметиком во избежание проникновения влаги внутрь конструкции.

Монтаж водоотлива

Края отлива на несколько сантиметров утапливаются в стены, предварительно проделав углубления с помощью перфоратора.

Обратите внимание! Перед установкой нижняя щель также заделывается.

Нижнюю часть отлива рекомендуется проклеить полосой шумоизоляционного материала (к примеру, «Линотермом») или сформировать «подушку» из монтажной пены – это уменьшит звук от дождя.

Этап 7. Сборка окна

Сборка окна

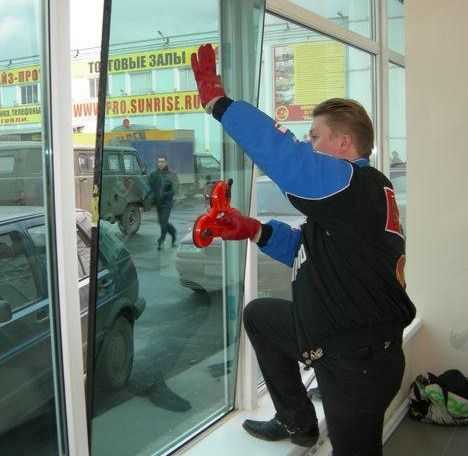

Установка пластиковых окон

После крепления анкеров стеклопакет вставляется обратно.

Шаг 1. Стекло вставляется и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка пристучать их резиновым молотком).

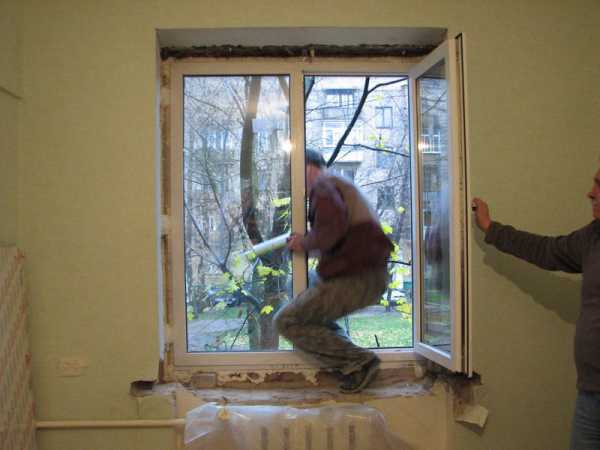

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может случиться, если окно установлено ровно.

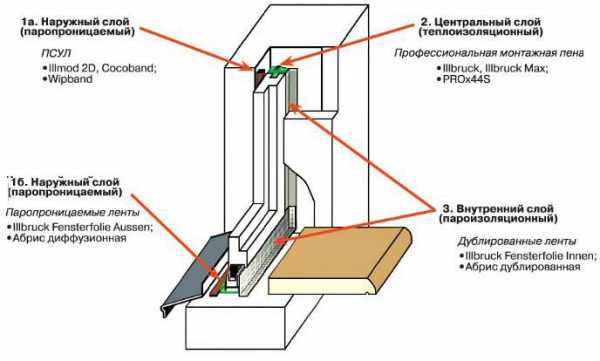

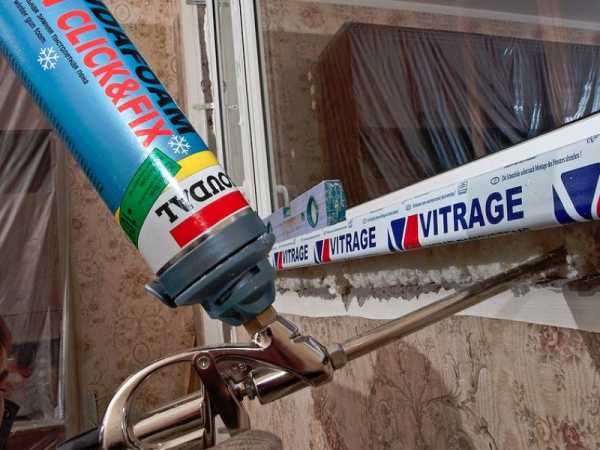

Шаг 3. По бокам заделывается монтажный шов. Полиуретановая пена обеспечит качественную гидроизоляцию и предотвратит запотевание стекла. До и после заделки швы обрызгиваются водой для улучшения полимеризации.

Обратите внимание! Швы заполняются не более чем на 90%, в противном случае конструкцию «поведет». Если все сделано правильно, после высыхания пена выступит наружу на несколько сантиметров.

Шаг 4. Периметр окна проклеивается специальной пароизоляционной лентой, причем снизу используется материал с фольгированной поверхностью.

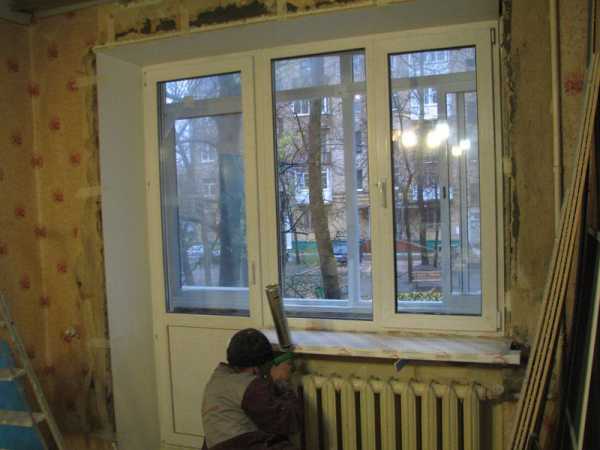

Этап 8. Монтаж подоконника

Установка подоконника

Шаг 1. Подоконник подрезается таким образом, чтобы он вошел в проем и в то же время уперся в подкладочный профиль. Остается небольшой зазор (порядка 1 см) для температурного расширения. В дальнейшем зазор скрывается пластиковыми откосами.

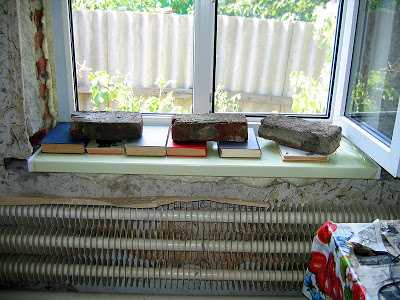

Шаг 2. Под подоконник укладываются деревянные клинья. Его нужно уложить с небольшим наклоном в сторону комнаты, после чего приложить чем-то тяжелым на время, пока не засохнет пена. Дополнительно подоконник можно зафиксировать анкерными пластинами.

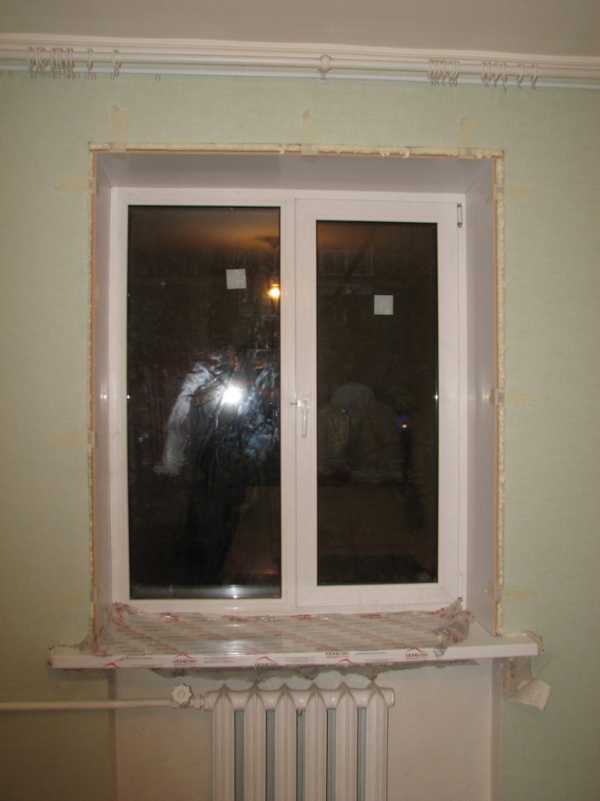

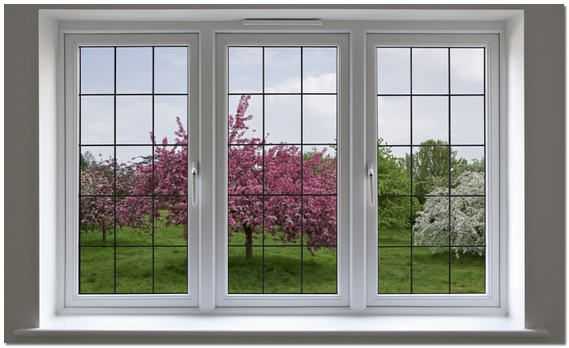

Окно установлено

Видео – Инструкция по установке пластиковых окон

Выводы

Теперь вам известно, как устанавливаются пластиковые окна, поэтому можно смело приступать к работе. Финальную проверку всех элементов можно проводить только через 24 часа после окончания монтажа (тогда пена уже «схватится»).

Описанная технология вполне применима и к остеклению балкона, хотя и там есть свои нюансы – такие, к примеру, как установка парапета для создания перегородки.

Пластиковые окна

Установка пластикового балконного блока

Установка пластикового балконного блока

Установка пластикового балконного блока

Установка пластикового балконного блока

Установка пластикового балконного блока

Установка пластикового балконного блока

stroyday.ru

Монтаж пластикового окна от А до Я без подсобного работника

Желание облагородить экстерьер дома и сэкономить деньги на отоплении стимулировало вас к шопингу в строительном магазине и теперь вы желаете узнать, как проводится установка пластиковых окон своими руками? Правильно, поскольку очень нерационально отдавать огромные деньги профессиональным строителям за то, что можно сделать самому буквально за пару часов.

Технология установки пластиковых окон проста, с ней сможет даже ребенок справится (если поддержать конструкцию в проеме). Вам достаточно будет изучить несколько основных шагов данного процесса и запомнить простые советы мастеров. Сейчас мы рассмотрим типичную установку пластикового окна по ГОСТ, начиная с демонтажа старой рамы и заканчивая финишной отделкой откосов и установкой фурнитуры.

Как получить необходимые замеры для заказа окна?

Допустим, вы только собираетесь заменить старые и страшные окна на новые и теплоэффективные. Для этого вам потребуется правильно замерить оконный проем, чтобы не пришлось потом сидеть и расширять стены дома при помощи зубила и перфоратора. Самый простой вариант – вызвать мастера-замерщика, который предоставляется многими строительными компаниями и продавцами самых окон. Понятное дело, что это стоит денег, даже если они не берут с вас за это ни копейки (сумма уже заложена в стоимость окна). Второй вариант – найти в подъезде сантехника или плотника с прямыми руками и поставить ему 0,5л столичной.

На самом деле, замер и установка пластиковых окон своими руками – дело нехитрое. Для начала надо получить точную ширину и длину оконного проема без учета мусора (деревянной рамки, штукатурки, грязи). Согласно ГОСТ, по периметру оконной конструкции нам надо оставить 20 мм на теплоизоляцию, дополнительно 35 мм нужно оставить для подоконника. То есть, измеряем ширину и высоту проема и откидываем по 50 мм – это получатся необходимые параметры нового окна.

Есть еще такое чудо строительства как окна с четвертью. Что это такое? Окно с небольшим выступом, который увеличивает теплопотери по периметру окна. Чаще всего такие чудеса можно встретить в домах из пенобетона. Здесь замеряем все по самому узкому месту и добавляем 30 мм к ширине окна при заказе.

Технология установки окон подразумевает крепление рамы не по центру, а с углублением на 30% ширины стены вглубь (смотреть снаружи дома). На самом деле, сместить можно куда угодно. Здесь главное учесть ширину будущего подоконника и отлива, ведь можно так поставить, что отлив будет на все окно, а внутри даже вазу поставить некуда. Крепление пластиковых окон по ГОСТ требует добавления еще по 50 мм к ширине подоконника и отлива, но здесь все зависит от особенностей вашего дома. Обратите внимание: радиатор должен закрываться только наполовину.

Совет: учтите, что подоконник и отлив при установке будут заходить под окно еще примерно на 3 сантиметра, а также в стены на 4 см, поэтому лучше купить их с запасом длины не менее 70 мм и сделать немного шире. Укоротить всегда можно на месте, переплата там не большая, а вот сделать что-то длиннее уже не получится.

Демонтаж старых окон вместе с рамой и подготовка к работам

Вы измерили проем, купили все необходимые материалы и готовы устанавливать, но перед вами стоит одна небольшая проблема, которую необходимо устранить при помощи ножовки и молотка или таежного топорика – рама. Есть 2 варианта ее удаления – лояльный и интересный. Первый подразумевает длительное расшатывание, подрезание и изъятие рамы при помощи ножовки, гвоздодера или монтировки. Второй метод подразумевает активные работы топором или молотом.

Далее надо убрать монтажную пену, утеплитель, цемент и другие строительные чудеса, которые использовались для крепления старого окна. Не помешает пылесос, поскольку монтаж окон своими руками требует чистоты для лучшей адгезии материалов. Можно выдуть пыль компрессором или сразу пройтись мойкой, если есть такая возможность.

Совет: к влажной поверхности намного лучше крепиться монтажная пена, поэтому теплопотери будут намного меньше после ее отвердевания. Она проникает в структуру материала и не взаимодействует со слоем пыли, который покрывает бетонное или кирпичное основание.

Конечно, большим преимуществом будет в меру аккуратное выбивание окна, чтобы несущая конструкция не была повреждена. Чем ровнее оконный проем, тем легче будет вам выровнять все и закрепить.

Пошаговая инструкция установки пластиковых окон в кирпичном доме

Спину надрывать не надо – позовите 1 подсобного работника, который поможет поднять эту нелегкую конструкцию и будет поддерживать ее, пока вы выполните все необходимые вам операции с рамой и стеклопакетами. Не снимайте защитную пленку с окна до окончания монтажа. Если есть створки, их можно снять, так будет легче, а потом уже надеть их, после выставления рамки по уровню. Теперь рассмотрим пошагово установку пластикового окна.

ШАГ 1: установить деревянные бруски снизу и по бокам. С помощью ножовки напилите деревянные прямоугольники высотой 20 мм и длинной 5 сантиметров (размеры могут быть немного больше, в зависимости от желаемого зазора). Бруски желательно будет закрепить (клей, пена), чтобы они все не выпали, пока вы будете помещать окно в проем.

Важно: клинья и бруски надо устанавливать возле будущих анкеров. Таким образом, вы можете избежать прогиба рамы при монтаже пластиковых окон своими руками, поскольку измерить давление инструмента и затяжки практически нереально. Можно завинтить анкер или шуруп прямо через деревянный брусок, но не дальше, чем 30 см от него.

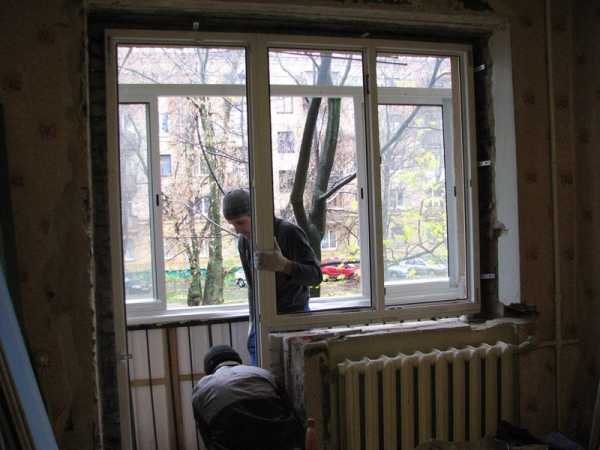

ШАГ 2: вставьте раму в проем. Сначала поставьте просто на бруски, затем регулируйте и перемещайте клинья пока вся конструкция не будет установлена по уровню. Измеряйте его не только горизонтально вдоль подоконника, но и вертикально с помощью отвеса вдоль откосов.

ШАГ 3: сделать разметку для анкеров или шурупов. Через отверстия в раме окна надо просунуть гвоздик и начертить метку. Далее берем дрель и проделываем отверстия по всему периметру окна в местах расположения меток, сверлим прямо через раму или можно убрать ее для удобства – на ваше усмотрение.

ШАГ 4: установка пластиковых окон по ГОСТу. Устанавливаем раму на место, замеряем технологические отступы по 20 мм, согласно строительных норм, затем «наживляем» анкера, не сильно затягивая их. Если вы желаете использовать анкерные пластины, тогда необходимо просто подогнуть их так, чтобы они касались окна. Если крепежный элемент выступает над пластиком 1 мм – это оптимальная затяжка. Можно немного сильнее закручивать, чтобы был вровень с поверхностью. Проверьте все уровнем после завинчивания, отпустите или затяните стороны согласно показаниям прибора.

Поправка: инструкция по установке пластиковых окон своими руками немного отличается от вышеописанной, если у вас деревянный дом. Несколько операций автоматически отпадают, поскольку крепление осуществляется обычными длинными шурупами, которые вкручиваются через раму в деревянные брусья или бревна. Но затягивать их надо с небольшим усилием и равномерно по всему периметру рамы, чтобы она не деформировалась нигде.

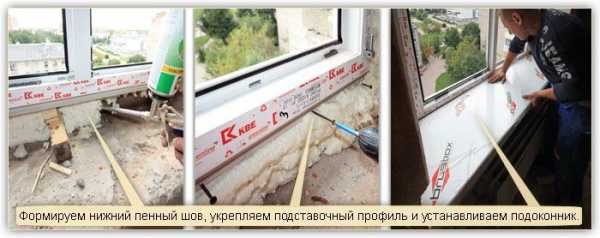

ШАГ 5: задуть все монтажной пеной. Перед установкой пластиковых подоконников необходимо по периметру окна все залить пеной, не жалея материала (лишнее можно будет срезать потом). Следите за тем, чтобы она не попадала на окно – тяжело отмывать. Подождите минут 30 и заведите подоконник под окно на глубину 25 мм. Можно сделать минимальный уклон, допустим, 3 градуса. Под подоконник задуйте пену по всей его площади, чтобы не было пустот.

ВАЖНО: заранее сделайте в стене штробы или пазы для подоконника и учите, что он нужен на 8 сантиметров длиннее оконного проема (он будет заходить 25 мм под окно и где-то по 4 сантиметра в стену справа и слева).



На этом шаге установка подоконников пластиковых окон заканчивается, теперь необходимо поставить 4 банки с огурцами равномерно по всему подоконнику (чтобы ровно застыл) и дать окну отдохнуть от вас 3 дня, дабы пена окончательно отвердела. Можно положить 3 кирпича, без разницы, главное — оказать давление от 10 кг и больше. При температуре воздуха +25 отвердевание займет 40 часов, если же будет холодно и мокро, тогда стоит подождать немного дольше.

Установка своими руками отливов и откосов на пластиковые окна

Закрепить отлив очень просто. Размеры его вычисляем точно так же, как и на подоконник, единственное отличие – большой уклон от окна, дабы вода не задерживалась и исчезала сразу после попадания. Крепеж можно выполнить монтажной пеной или обычными саморезами, прикручивается отлив к подставочному профилю (тот, на котором стоит все окно). Установку отлива своими руками можно считать оконченной, больше там ничего не нужно, разве что заклеить щель между отливом и пластиком силиконом по желанию.

Теперь плавно переходим к откосам. Они должны быть красивыми и теплоэффективными, поэтому мы (и не только мы) рекомендуем использовать сендвич-панели для сего дела (можно использовать гипсокартон – это дешевле). Если вы думаете, что своими руками установить откос на пластиковое окно очень тяжело, тогда вы ошиблись. Берем скотч и монтажную пену. Задуваем всю боковину или верх пеной, прислоняем откос и приклеиваем скотчем сендвич-панель к стене. Шов между окном и панелью заделать силиконом или другим чудо-приспособлением, которое предотвращает потери тепла и не пропускает влагу.

Теперь осталось выполнить установку фурнитуры и жалюзи на пластиковые окна своими руками и можно начинать пользоваться конструкцией уже через 30 часов. Необходимо подождать, пока монтажная пена полимеризируется и не будет деформировать сендвич-панель и другие элементы пластикового окна.

И по традиции предлагаем посмотреть неплохое видео установки окна своими руками, в нем подробно описан процесс и наглядно показаны все крепежи:

rabotai-sam.ru

Установка пластиковых окон своими руками: этапы монтажа

Относительно недавно все жилые дома имели обычные деревянные окна, которые приходилось заклеивать на зиму. Сегодня это уже практически пережиток прошлого. И большинство людей стремится заменить такие окна на современные оконные конструкции из пластика, причем особенно интересует установка пластиковых окон своими руками.

Такое желание потребителя вполне понятно – пластиковые окна имеют не только эстетичный вид, но и служат украшением интерьера. Они еще и гораздо проще в эксплуатации, на порядок дольше служат, да и существенно дешевле своих деревянных аналогов.

Если у вас возникло желание поменять в своей квартире старые окна на современные стеклопакеты, то вы непременно зададитесь вопросом, а можно ли установить пластиковое окно самостоятельно. Насколько сложен монтаж пластиковых окон, и можно ли сделать это самому, не прибегая к помощи специалистов?

Да, это вполне возможно. Для того, чтобы установить пластиковое окно своими руками, не обязательно иметь строительную специальность. При определенных навыках и хороших инструментах любой человек сможет установить пластиковое окно своими руками.

Давайте разбираться, как это сделать правильно.

Из чего состоит пластиковое окно

Сначала рассмотрим конструкцию пластикового окна. Без этого вы не разберетесь в самом процессе монтажа.

Изготавливают пластиковые окна из специального материала, который называется ПолиВинилХлорид. Поэтому сокращенно пластиковые окна так и называют – окна ПВХ. Как и у любого окна, основной элемент окна ПВХ – это рама из профиля, состоящего из ячеек. Чем больше в раме таких ячеек (еще их называют камерами), тем более теплым будет окно.

Как правило, цвет рамы белый. Хотя пластик может быть и черным, и коричневым, и даже цветным. Самый распространенный и самый бюджетный вариант – пластиковые окна белого цвета.

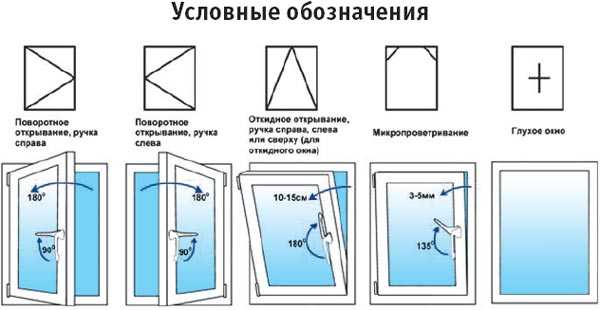

Кроме того, окно состоит из открывающейся части (створки) и неподвижной части, которую называют «глухарем». В эти части окна и вставляется непосредственно стеклопакет, который прижимается к раме специальной пластиковой планкой. Для герметичности кладется черный резиновый уплотнитель.

На оконные створки устанавливают специальные механизмы, с помощью которых окно открывается и закрывается.

Кроме того, снаружи окно имеет так называемый отлив – небольшая доска, с помощью которой отводятся осадки, и откосы – пластинки, которыми заделываются боковые и верхние части со стороны улицы.

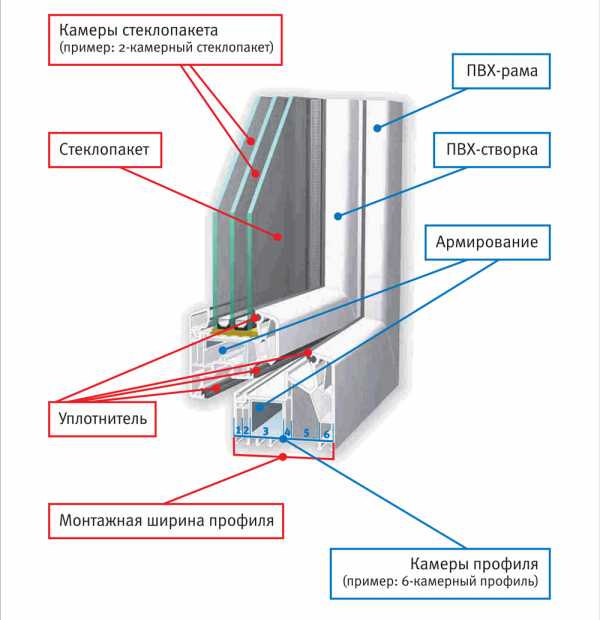

Строение пластикового окна

Этапы установки пластиковых окон своими руками

Все этапы монтажа пластиковых окон своими руками сводятся к следующим:

  • тщательное проведение замеров;
  • демонтаж старых оконных конструкций;
  • подготовка оконных проемов;
  • установка окон ПВХ своими руками.

Делаем замеры

Прежде чем заказать, и, соответственно, установить пластиковое окно, необходимо сделать несколько замеров. Причем от того, насколько они будут тщательно проделаны, зависит то, как встанет в оконный проем ваша конструкция. Помните, что точные замеры – это практически половина успеха. Если вы сделаете замеры неправильно, при установке пластиковых окон своими руками конструкция просто не войдет в проем. Кроме того, окна могут начать промерзать.

Для начала нужно внимательно осмотреть проем. Если та часть окна, которая снаружи меньше, то измерения делают по самому узкому месту. Причем крайне желательно сделать их несколько, потому что оконные проемы редко бывают идеально ровными. Находите самую маленькую величину замера, и прибавляете к ней 3. Измеряете высоту, ее значение оставляете таким, какое оно есть.

Если окно и изнутри, и снаружи имеет одинаковый размер, замеры производятся несколько иначе. Нужно измерить ширину и высоту. Потом нужно отнять 5 см от высоты, и 3 – от ширины. Это будет полный размер вашего окна, с шириной и высотой. Отнимаем значения мы для того, чтобы оставить зазоры на установку подоконника и специальную монтажную пену.

Подоконник каждый хозяин выбирает по тому размеру, какой ему хочется. Кому-то нравятся широкие подоконники, кому-то узкие, а кто-то делает их на уровне стены. Это индивидуально, и никаких правил тут нет. Это касается ширины.

По длине же и подоконник, и отливы надо брать с запасом – примерно на 10 см шире оконного проема.

Готовимся к установке

Установка пластиковых окон своими руками всегда начинается с того, что демонтируется старое окно. Как правило, даже начинающим строителям демонтаж особенно легко удается.

После того, как вы выломали старое окно, нужно внимательно осмотреть проем и убрать все, что может позже отпасть. Если какие-то части проема после демонтажа выступают из стен, их тоже надо убрать, и сгладить поверхности. Выбоины, если они имеются. Следует заделать раствором цемента.

При установке окон ПВХ своими руками, необходимо учесть следующие обстоятельства:

  • пластиковую оконную конструкцию следует тщательно закреплять;
  • оконную конструкцию необходимо ровно выставить как по горизонтали, так и по вертикали, иначе в будущем ее может просто перекосить;
  • нужно обязательно со всех сторон отштукатурить монтажную пену, с помощью которой крепится конструкция, также во избежание в дальнейшем проблем типа деформации.

Технология установки пластиковых окон

Монтируется пластиковое окно своими руками следующим образом:

  • с четырех сторон следует зафиксировать конструкцию с помощью клинышков, и определить, насколько точно относительно проема стоит рама;
  • закрепить раму специальными болтами;
  • прикрепить конструкцию шурупами к деревянной части;
  • загерметизировать пластиковую конструкцию с помощью монтажной пены, распределив ее по слегка смоченной водой поверхности.

Однако это очень общие рекомендации, и необходимо остановиться на том, как правильно вставить пластиковое окно своими руками, более подробно.

Начать нужно с того, что существует два разных способа монтажа пластиковых окон своими руками.

Первый способ заключается в том, что в оконной раме сверлят отверстия для специальных анкеров, которые вбивают в стену. Это достаточно непростой способ, однако более надежное крепление.

Крепление пластикового окна анкерами

Второй способ заключается в том, что к раме сначала крепят металлические пластины снаружи, а уже потом эти пластины прикрепляют к стенам. Это значительно более простой и быстрый способ, однако такое крепление не отличается надежностью. Раму может просто перекосить даже при сильном ветре. Поэтому если вы все-таки приняли решение облегчить себе жизнь, и установить пластиковое окно своими руками именно вторым способом, используйте толстые и широкие металлические пластины. В таком случае вы сможете придать своей пластиковой конструкции большую надежность. Однако если в вашем городе бывает очень ветрено, этот способ вам однозначно не годится.

Непосредственный монтаж

Монтаж пластикового окна своими руками первым способом с надежным закреплением осуществляется следующим образом.

Для начала следует проверить, совмещается ли конструкция и оконный проем. Если все в порядке, приступаем непосредственно к монтажу.

Для начала нужно снять створку окна. Для этого:

  • поворачиваете оконную ручку вниз, поставив окно в положение «закрыто», и снимаете с помощью отвертки с петель накладки;
  • вытаскиваете штифт, который находится на верхней петле;
  • открываете затвор, повернув оконную ручку в горизонтальное положение, после чего, приподняв оконную створку, вы легко снимите ее с нижнего штифта.

После того, как вы сняли створку, нужно снять стеклопакет на «глухаре». Для этого:

  • вставьте в щель между рамой и штапиком небольшой шпатель или что-нибудь подобное, достаточно прочное, тонкое и неширокое;
  • отодвиньте шпателем штапик, пройдя по всей длине, и выньте его из рамы.

После этого уже достаточно легко можно вынуть сам стеклопакет. Главное, чтобы он не выпал из рамы после того, как его перестали удерживать вынутые вами штапики. Чтобы этого избежать, окно должно стоять под наклоном.

Рама освобождена от стеклопакета, и теперь ее следует оклеить по периметру специальной лентой. Эта лента нужна для того, чтобы окно сохраняло тепло.

Как правило, на рамы наклеены белые самоклеящиеся защитные ленты. Их также желательно снять, потому что потом, когда они нагреются на солнце и прилипнут к раме, сплавившись с ней, это будет сложно сделать. А пока ленты снимаются очень легко.

Теперь раму нужно вставить в оконный проем. Для этого понадобятся монтажные клинья, которые ставят по углам (это обязательное требование), а также в других местах, где вы посчитаете это необходимым.

С помощью дрели и сверла делают специальные отверстия, в которые вставляется крепеж. Первое отверстие высверливают на расстоянии 1,5 – 2 см от верхнего края. Нижнее отверстие должно находиться примерно на таком же расстоянии от нижнего угла. Промежуток между двумя креплениями не должен быть больше 5-7 см.
В отверстие забивают, а затем затягивают анкер. При этом затягивать анкер надо аккуратно, стараясь не перетянуть, иначе погнется профиль, а этого допустить нельзя. Эту операцию – затягивание анкеров – продолжают столько раз, сколько необходимо.

После этого снаружи следует установить отливы. Перед установкой следует наклеить на ту часть рамы, которая находится снаружи, самоклеящуюся гидроизоляцию. Сбоку в проемах делают штробы (туда потом нужно будет завести края этих отливов).

На ту часть проема, где отлив обопрется на стену, устанавливают специальный профиль, к которому потом и прикрепят отлив. Если перепад высоты небольшой, профиль можно не устанавливать, а просто нанести слой монтажной пены. Затем отлив следует завести под выступ рамы, и прикрепить к ней саморезами. По нижней границе отлив тоже нужно залить монтажной пеной.

Далее следует залить пеной и сам проем, чтобы между рамой и проемом не осталось никаких щелей и зазоров.

Теперь подробно рассмотрим второй способ установки пластиковых окон своими руками – с помощью пластин.

Этот способ намного проще, хотя, как мы уже говорили, менее надежен. Установка по этому методу предполагает монтаж толстых металлических пластин.

Их следует устанавливать на таком же расстоянии, как и анкера при первом способе монтажа – примерно 2 см от края, и не более 7 см между теми, которые находятся в середине. Металлические пластины просто прикручивают к профилю при помощи саморезов.

Монтаж пластикового окна на пластины

Во всем остальном монтаж пластиковых окон своими руками полностью совпадает с первым способом установки. Точно так же по уровню выставляется в трех плоскостях окно, после чего все действия идентичны. Просто, в отличии от первого способа, крепят не саму раму, а металлические пластины, причем крепят их на так называемые дюбель-гвозди. Особенность крепления состоит в том, что сначала сверлят отверстие, затем отгибают металлическую пластину, вставляют в отверстие дюбель, ставят пластину на место и закручивают дюбель.

Основные ошибки при установке пластиковых окон своими руками

Если установить пластиковые окна неправильно, то это может привести к тому, что в доме будет холодно, через неправильно смонтированные отливы в помещение потечет вода. И сами дорогостоящие конструкции быстро придут в негодность. И уж если профессиональные монтажники допускают при установке окон ПВХ иной раз ошибки, то от них, безусловно, не застрахован и любитель, который устанавливает пластиковые окна своими руками.

Давайте рассмотрим 10 самых распространенных ошибок, которые допускаются при установке пластиковых окон.

Размер окна выбран неправильно

Обычно это следствие неправильного, небрежного замера оконного проема, и, соответственно, изготовления неподходящей оконной конструкции. И в случае, если окно слишком большое по размеру. И в случае, если размер сильно маленький, устанавливать такие конструкции просто нельзя.

Некачественная подготовка оконного проема

Если поверхности плохо очищены, на них остался строительный мусор, пыль, выбоины или, напротив, части стены выступают на поверхности проема, монтажная пена не встанет так плотно и ровно, как это необходимо для качественной установки пластиковых окон своими руками. Кроме того, загрязнения такого рода очень хорошо впитывают в себя влагу, и она вскоре окажется внутри вашей квартиры.

Игнорирование термоизоляции стены

Если пластиковое окно будет установлено без учета термоизоляции стены, то на стыках в квартиру будет проникать холодный воздух. Поэтому обязательно надо учитывать слои стен при монтаже пластиковых окон. Если стена состоит из одного слоя, окно должно быть выставлено точно в середине стены. Если стена двуслойная, окно следует установить на самом краю, как можно ближе к изоляции. А если стена трехслойная, то установить окно ПВХ необходимо прямо в плоскости изоляции стены, во избежание теплопотерь.

Неправильное расстояние между оконной рамой и откосом

Если оконная рама расположена слишком близко к откосу, то уплотнение в этом месте будет некачественным, и в этих местах начнет появляться и скапливаться влага. Если же рама, наоборот, расположена слишком далеко от откоса, то появляется риск деформации, поскольку нагрузка на анкеры либо металлические пластины слишком велика.

Неправильный размер подоконной планки

Подоконная планка должна быть несколько уже самой оконной рамы. Если она другого размера, или ее вообще решили не ставить, то под оконную раму будет проникать вода из-за отсутствия нормального уплотнения в этом месте, и как следствие, стена постоянно будет влажной. Металлические детали могут через определенное время просто подвергнуться коррозии.

Некачественное крепление окна ПВХ к стене

Если вы пожалели дюбелей или анкеров, и их слишком мало для того, чтобы прикрепить оконную конструкцию к стене надлежащим образом, со временем положение окна изменится, рама деформируется, и вам будет сложно отрывать и закрывать окно.

Недостаточно монтажной пены

Монтажная пена – практически единственный материал для изоляции оконной конструкции и непосредственно стены, к которой она крепится. Если пены будет мало, то тепло будет уходить. Поэтому зазор между откосом и оконной рамой нужно заполнять как следует, не жалея монтажной пены.

Отсутствие изоляционной ленты

Если вы решили не использовать положенную по ГОСТу изоляционную ленту на внутренней и внешней стороне оконной конструкции, будьте готовы к тому, что теплоизоляция будет постепенно становиться все хуже и хуже. Соответственно, окна придут в негодность гораздо быстрее, чем вам бы того хотелось.

Поэтому если вы решили установить пластиковое окно своими руками, постарайтесь пройти все необходимые этапы и произвести все необходимые действия качественно, аккуратно и не торопясь. Тогда ваши красивые пластиковые окна, установленные своими руками, будут радовать вас и ваших домочадцев долгие годы.

Видео об установке пластиковых окон своими руками

otlichnyjremont.ru

Подробная инструкция по установке пластиковых окон своими руками

Пластиковые окна являются достаточно популярными: в современных квартирах их устанавливает застройщик, а в домах старых построек постепенно меняют сами собственники. Сборка пластиковых оконне самый сложный процесс. Конструкции продаются готовыми, изготавливаются под заказ в нужных размерах. Все, что нужно – это установить по местам фурнитуру и створки и установить само окно в оконный проем.

С чего следует начать, чтобы сэкономить?

Обычно компании, производящие окна, оказывают дополнительные услуги по их установке, но стоит это недешево, как и нанимать мастера в частном порядке.

Цена самого окна во многом зависит от производителя, использованного материала, сложности конструкции, размера, того, покупаете вы готовое изделие или заказываете индивидуальное. Дороже окно делается и при отделке откосов. Средняя стоимость установки составляет 50% от стоимости самой конструкции. Поэтому, если вы хотите сэкономить значительную сумму, лучше брать готовые пластиковые окна; сборка и установка при этом должна совершаться самостоятельно.

Как происходит демонтаж?

Не всегда получается купить окно в дом, который еще строится и окон не имеет; чаще всего приходится сталкиваться с такой проблемой, как демонтаж старой конструкции. На самом деле никаких сложностей эти работы не вызывают, однако для того, чтобы провести их, нужно знать некоторые принципы работы, иметь определенные инструменты. Неосторожный демонтаж может не только разрушить старую конструкцию, но и нанести вред оконному проему, что намного серьезнее, особенно если старое окно вы все равно собираетесь выкидывать и не использовать повторно.



Установка пластиковых окон, инструкция по которой предлагается нами, несложна, но прежде чем начать работу, нужно решить две проблемы:

  • Подобрать новые окна правильно. Для этого потребуется не только провести соответствующие измерения, но и решить, для чего и в каких условиях будет эксплуатироваться новое окно. Дело в том, что производители предлагают стеклопакеты разной толщины и разных конструкций, отличаться может система открывания. Например, для юга неактуальны толстые стеклопакеты, а для северных регионов не подходят двухкамерные. В жилое помещение не стоит ставить однокамерную конструкцию. Система открывания не оказывает влияния на теплоту комнаты, однако влияет на комфортность использования конструкции, как и ее стоимость.
  • Инструкция по монтажу окон ПВХ предусматривает начинать с точных измерений оконного проема: если вы проведете их неправильно, то новое окно может не подойти по размеру. Если оно окажется незначительно меньше, это поправимо, и установить его все равно возможно, а вот если больше, то ваши деньги будут потрачены зря. Именно поэтому если вы сомневаетесь, что сможете провести измерения точно и правильно, лучше закажите замер в той компании, где будете заказывать окно. Обычно замерщик приезжает бесплатно. Измерять оконный проем нужно от стенки о стенки, конструкция должна быть на 2 см меньше проема с каждой стороны, так как потребуется место для выравнивания окна, монтажной пены. Если заказать окно того же размера, что и проем, установить его правильно не получится.


Инструкция по установке пластиковых окон своими руками говорит о том, что сначала нужно провести демонтаж старого окна, иначе новое попросту некуда будет поставить.

Совет: при демонтаже старой конструкции постарайтесь вытащить ее целиком. Сломать окно проще, но это может спровоцировать повреждения проема, усложнить работу, так как отдельные элементы придется вытаскивать поодиночке. Если вы удалите старое окно аккуратно, его можно будет использовать повторно.

Не стоит разбивать старое стекло, так как его осколки будут в дальнейшем мешать, то же самое касается и щепок от деревянной рамы, поэтому распиливать ее не следует.

Сборка пластиковых окон

Инструкция по монтажу окон ПВХ противоположна демонтажу. Последний нужно проводить следующим образом:

  • Сначала снимаются створки окна.
  • Раму подпиливают, но не до конца, затем вытаскивают при помощи лома, стараясь не разрушить оконный проем. Можно не подпиливать, но это займет больше времени.
  • Если старые окна тоже пластиковые, снять их можно, прорезав монтажную пену, на которой они держатся.

Совет: чем аккуратнее вы снимете окно, тем меньше работы предстоит по починке проема.

Освободившийся оконный проем необходимо тщательно очистить, для этого можно использовать металлическую щетку. Мусор, даже мелкий, потребуется убрать, желательно удалить пыль и обезжирить поверхность. Если имеются щели, их нужно закрыть, чтобы новое окно не продувало. После этого можно переходить к основному этапу – монтажу нового окна из ПВХ.

Демонтаж окна

Как правильно монтировать пластиковое окно?

Инструкция по монтажу пластиковых окон не требует наличия сложных навыков или большого опыта работы. Достаточно внимательно отнестись к задаче, предварительно изучив все тонкости. Правила установки окна обычно одинаковые вне зависимости от того, какой фирмы продукт. Последовательность действий должна быть такова:

  • Окно, которое продается целым, необходимо разобрать. Для этого не нужно вытаскивать все элементы, достаточно просто снять створку с рамы. Сделать это просто, открутив петли. Такая процедура требуется для того, чтобы не разбить и не испачкать стеклопакет при установке окна, а также с большей вероятностью установить раму правильно, так как створка будет не только мешать работе, но и добавлять минимум 20 кг к общей массе оконной конструкции.
  • Рама может крепиться к оконному проему при помощи монтажной пены или анкерных болтов. Прежде чем закрепить ее, необходимо правильно поставить раму, используя для этого уровень и специальные проставки, которые изготавливаются из пластика и подсовываются под раму снизу, чтобы выровнять ее. После того как рама будет закреплена, их удаляют.
  • Инструкция по установке пластиковых окон предусматривает строгое параллельное расположение окна относительно плоскости пола. Только в этом случае установленная на свое место створка будет правильно открываться и закрываться, можно будет избежать перекосов.
  • После того как рама будет установлена и надежно закреплена, можно вешать створки обратно. Если вы пользуетесь монтажной пеной, то нельзя ставить элементы до того, как она затвердеет, иначе изменившаяся масса конструкции приведет к неизбежному перекосу, и работу придется проделывать заново.

Совет: в процессе установки рамы обязательно образуются зазоры. Избавиться от них можно при помощи монтажной пены. Такой способ не займет много времени, качественно изолирует все щели.

При нанесении пены нужно распределять ее равномерно. Слой не должен быть слишком толстым. Если зазор большой, нанеся один слой пены, дождитесь, пока она затвердеет, а затем наносите второй слой, если потребуется, то и дополнительные слои, после затвердевания предыдущих. В последнюю очередь устанавливается подоконник, монтируются откосы.

Вывод: пластиковые окна, сборка которых не занимает много времени, могут быть установлены самостоятельно. Это поможет сэкономить деньги на услугах монтажника.

Видео: Сюжет Замер окна

Видео: Пластиковые Окна. Реальный монтаж окон без прикрас | Петербург

sdelalremont.ru

Установка пластиковых окон: технология монтажа своими руками

Вопрос самостоятельного монтажа пластиковых окон актуален для тех, кто хотел бы сэкономить на услугах специалистов и выгадать в качестве, поскольку нередки случаи, когда приглашенные монтажники выполняют работу наспех, что в итоге приводит в дальнейшем к возникновению различных проблем при эксплуатации окна.

Насколько это сложно – установить окно из металлопластика своими силами? Подробно поговорим об этом в данной статье, в которой будет детально рассмотрен процесс его самостоятельной установки. Мы расскажем о том, как правильно снять замеры, как подготовиться к работам, какой способ крепления выбрать и как произвести монтаж оконной конструкции качественно.

Производим необходимые замеры

Первый этап работ при самостоятельном монтаже окон из пластика  — это снятие замеров. К процессу измерения важно подойти ответственно, от того, насколько правильно вы снимете все необходимые замеры – зависит общее качество установки. Замеры производятся в несколько этапов:

  • Сначала замеряется ширина оконного проема. Для получения максимально достоверного результата с проема рекомендуется предварительно удалить штукатурное покрытие.
  • Следующий замер — это высота, под которой в данном случае будет пониматься расстояние между верхним откосом и подоконником.

Выполните замеры расстояний несколько раз и берите результат наименьший, а не наибольший.

  • Чтобы исчислить общую ширину окна – нужно произвести расчеты по следующей формуле: от замеренной ширины проема отнять два монтажных зазора. Аналогично определяется и общая высота, но в данном случае от высоты проема отнимают не только два зазора, но также и высоту профиля подставки.

Далее вам будет нужно осуществить проверку симметричности и прямоты проема. В этой работе вам пригодятся строительный уровень и отвес. Выявили дефекты – обязательно отмечайте их на чертеже-наброске.

После можно перейти к определению ширины водоотлива. Для этого к ширине уже имеющейся водоотливной конструкции добавляется 5 сантиметров на загиб. Если в дальнейшем вы планируете проводить облицовку фасадов  —  также учтите ширину утепляющего и отделочного материалов.

Завершается процесс снятия замеров определением размеров подоконника. Для этого к ширине проема прибавляется размер вылета и от полученного значения отнимается ширина рамы.

На основании произведенных замеров, делается чертеж, который передается изготовителю оконных конструкций. Когда изделия по вашим эскизам будут готовы и доставлены на объект – нужно будет произвести тщательную подготовку к процессу их монтажа.

Что понадобится для монтажа окон

Чтобы провести работы по самостоятельному монтажу ПВХ-конструкций без задержек и качественно – стоит заранее приготовить инструментарий и материалы, которые могут пригодиться вам на разных этапах работ.

Список того, что нужно подготовить заранее, будет довольно обширным:

  • Распорные клинья. Данные элементы используются для фиксации рам. Они будут удерживать конструкцию в правильном положении до момента высыхания монтажной пены.

Ни в коем случае не отказывайтесь от использования клиньев при самостоятельном монтаже окна из пластика. Монтажная пена в процессе высыхания расширяется и это чревато изменением правильного положения оконной конструкции. Предотвратить подобные негативные последствия поможет фиксация клиньями.

  • Монтажная пена. Данный материал применяется для качественного заполнения швов между проемами и рамным основанием. Пена реализуется в магазинах в широчайшем видовом ассортименте, но эксперты советуют в процессе монтажа окон использовать материал с максимально низкими показателями расширения.
  1. ПСУЛ или уплотнительная лента. Ее используют для предотвращения отсыревания откосов, поскольку монтажная пена с этой задачей не справляется: она пропускает и воздух и влагу. Приобретая ПСУЛ, уделите пристальное внимание правильному выбору материала по ширине – она должна совпадать с шириной монтажного шва.
  2. Гидроизоляционная лента. Материал обеспечивает герметичность монтажного шва с внутренней стороны.
  3. Диффузионная лента. Она нужна для защиты наружных монтажных швов от действия таких негативных факторов, как влага, ультрафиолет.
  • Крепеж. При самостоятельном монтаже пластикового окна вам могут потребоваться разные виды крепежных элементов: дюбеля, анкеры, планки, перфорированные пластины, саморезы и консоли. Каждый тип крепежа выполняет определенную функцию. Анкера — задействование в процессе работ анкерного крепежа необходимо для сохранения целостности рамы. Дюбели — по мнению экспертов – более прочная альтернатива анкерному крепежу, поскольку дюбеля позволяют максимально прочно зафиксировать конструкцию.

Дюбельный крепеж не используется в процессе фиксации нижней части конструкции!

  • Поддерживающие консоли. Их применение особенно целесообразно при монтаже крупногабаритных оконных конструкций с большим весом и сложной конфигурацией.
  • Подставочный профиль. Используется в работах с отливами, монтаже подоконников.

В рабочем процессе не обойтись и без применения силиконового герметика. Он задействуется для заполнения стыков и для обеспечения качественной изоляции швов.

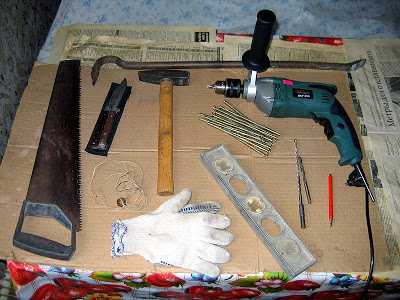

Также вам пригодятся: шпатель, ручная пила, перфоратор, грунтовочная смесь, шпатлевочный или штукатурный раствор, кисти, наждачная бумага, молоток, безударная дрель, болгарка, ножницы для резки разных материалов.

Способы крепления окна

Перед тем, как перейти непосредственно к монтажным работам – требуется определиться с методом крепления конструкции в проеме. Существует два разных способа реализации этой задачи на практике  — монтаж анкерами и установка с помощью пластин. Рассмотрим специфику каждого метода подробно.

Анкерный способ

При анкерном способе крепления окна – в его раме делаются специальные сквозные монтажные отверстия под крепеж. Аналогичные отверстия высверливаются и в стене. Анкера вставляются в отверстия в рамах и затягиваются. Чтобы крепеж был незаметен в общем дизайне конструкции – он маскируется створкой или же его закроет собой стеклопакет.

Плюсы методики:

  • Возможность поставить раму в проем максимально точно и ровно;
  • Высокая прочность фиксации, которая особенно важна, если планируется установка конструкций габаритных и тяжелых. Заметим – что крепление анкерами – это единственно возможный вариант для окон с большим весом и при монтаже конструкций в местах с повышенными внешними нагрузками.

Минусы технологии крепления анкерами:

  • Оконную конструкцию придется предварительно разобрать – снять стеклопакеты, штапики, створки. Для новичка это будет непростой задачей, поскольку малейшая ошибка может привести к повреждению важных элементов пластикового окна, а конструкции из данного материала ни реставрации, ни ремонту не подлежат;
  • Профиль окна будет предварительно просверливаться, а это влечет за собой нарушение его целостности, что чревато снижением показателей тепло и звукоизоляции.

Еще один существенный недостаток рассмотренного способа — он достаточно трудоемкий и долгий.

Крепежные пластины

Данный способ подразумевает фиксацию рамы на анкерные пластины, которые предварительно закрепляются на ее торцевой части. После того, как рама будет установлена в проем в правильном положении – пластины дополнительно закрепляются дюбельным крепежом к стеновой поверхности.

Плюсы использования крепежных пластин:

  • Монтаж происходит достаточно быстро и просто, особенно если в креплении задействуются пластины штатного типа, плотно входящие в специальные пазы;
  • Профиль остается целым, что благоприятно сказывается на показателях тепло- и шумоизоляции;
  • Не нужно тратить время на распаковку окна. Хотя эксперты все же советуют осуществить разборку окна для того, чтобы качественно выполнить изоляцию всех стыков и швов.

При креплении окна на анкерные пластины на большой высоте или в случае установки конструкции с большим весом или сложной конфигурации – распаковку выполнить необходимо!

Минусы:

  • Минус у способа крепления на пластины один – он неприменим в условиях наличия повышенных внешних нагрузок на окно – высокой этажности установки, сильных и частных порывов ветра в месте монтажа.
  • Исходя из рассмотренных плюсов и минусов каждого метода крепления – можно выбрать для себя оптимальный вариант фиксации оконной конструкции.

Устанавливаем окно своими руками

Определившись с методом крепления, можно перейти непосредственно к рабочему процессу, который начинают с демонтажа старых конструкций.

Демонтаж старого окна

Для начала подготовьте место работ – освободите для себя максимум пространства, мебель и прочие предметы в помещении обязательно накройте пленкой из полиэтилена, чтобы защитить их от попадания пыли, которой будет при демонтаже старого окна достаточно много.

Далее распишем процесс демонтажа старого окна пошагово:

  • Поскольку старые окна обычно выбрасываются — их рама выламывается вместе с креплением или же выпиливается.
  • Далее нужно зачистить поверхности от утеплителя и термоизолирующих материалов.
  • С откосов снимается старое штукатурное покрытие. Эту задачу проще всего выполнить перфоратором со специальной насадкой-лопатой.
  • Удаляется подоконник и производится зачистка цементного слоя.

Демонтаж старой конструкции на этом завершается, но важно еще и правильно подготовить проем к монтажу новой оконной конструкции.

Подготовка оконного проема

Проемная часть окна требует перед началом монтажа предварительной подготовки. Для начала ее нужно тщательным образом очистить от пыли, загрязнений и старого герметика. Если на поверхностях проема имеются дефекты в виде обширных трещин, ямок, иных повреждений – их необходимо заделать штукатурной или же шпатлевочной смесью.

Если возможности ждать,  высыхания штукатурного раствора нет, – в работе можно применить быстросохнущую гипсово-полимерную смесь. Заканчивая подготовку оконного проема к монтажу пластиковых конструкций  — обязательно прогрунтуйте все прилегающие поверхности.

Если конструкция будет ставиться в деревянный проем – важно провести работы по его качественной гидроизоляции!

Установка и сборка пластикового окна

Начинают работы по фиксации рамы в проеме с закрепления по всему периметру проемной области опорных подкладок или распорных клиньев.

В процессе установки требуется соблюдать определенные допуски – они указаны в ГОСТах. В частности допуск по вертикали не должен превышать показателя в 3 мм. Вставив раму в проем – удостоверьтесь в том, что она стоит действительно ровно, используя для этой цели уровень или отвес.

Для контроля отвесности рамы можно употребить и иную методу: просто откройте ее створку больше чем наполовину. Если створка раскроется самостоятельно и дальше или же начнет закрываться  — в процессе установки рамы допущены ошибки, положение конструкции необходимо поправить, в противном случае не будет обеспечена полноценная герметизация конструкции, что чревато появлением наледи, снижением показателя теплоизоляции окна.

Установленную раму будет нужно тщательно зафиксировать в проеме, и этот процесс мы рассмотрим поэтапно:

  • Крепление рамной части конструкции к стеновой поверхности может производиться анкерным крепежом или же пластинами (в зависимости от выбранного заранее способа). Перед фиксацией рамы в проеме, рекомендуется распаковать конструкцию, вынув из нее стекло и сняв створки. Распаковка сделает процесс выравнивания рамы в проеме и ее последующее закрепление более простым.
  • Под крепеж во внутренней части рамы выполняются отверстия. По три отверстия по вертикали и по два – по горизонтали. Рекомендуемый диаметр под анкерные отверстия — до 10 мм, но в целом этот показатель определяется по диаметру используемых крепежных элементов. Для высверливания отверстий удобней всего использовать разные инструменты: для рамы дрель безударного типа, для стен – перфоратор.
  • Фиксация рамы выполняется в определенном порядке – сначала затягиваются нижние анкера с обеих сторон конструкции (без завинчивания до упора!), после – верхние и центральные. Выполняя завинчивание анкеров, будьте осторожны — переусердствуете, и рама может деформироваться.

Закрепив раму в проеме – не спешите удалять с нижней части конструкции опорные подкладки, они будут надежно удерживать окно в правильном положении до момента завершения работ!

  • Следующий этап работы с рамой – это выполнение монтажного шва, который действующий ГОСТ предписывает делать трехслойным. Шов формируется между стеной и срезом рамы и его задача обеспечить надежную шумоизоляцию и защиту конструкции от действия разнообразных негативных факторов внешней среды.

  • Делается шов с применением следующих материалов: ленты ПСУЛ, монтажной пены, параизоляционной ленты.
  • Если шов вы будете делать с использованием ПСУЛ-ленты, то ее нужно будет наклеить по всему периметру проема до начала процесса установки рамы.
  • Далее осуществляется заполнение шва монтажной пеной. Лучше всего в процессе работ использовать составы на пенополиуретановой основе, которые распыляются специальным пистолетом. Стоит знать, что процесс полимеризации пены начнется исключительно при ее контакте с влагой, а потому, перед тем как заполнить шов пеной – его поверхности следует увлажнить, а после завершения процесса заполнения – распылить на шов небольшое количество воды.
  • Не стремитесь заполнить шов максимально плотно. При высыхании пена расширяется и если она была использована в избыточном количестве, то этот процесс может стать причиной деформации рамы.
  • Стоит учесть, что монтажная пена боится контакта с влагой и ультрафиолетом и потому шов, заполненный ей, нуждается в дополнительной защите, которую можно обеспечить заклеиванием шва ПСУЛ-лентой или же его обработкой силиконовым герметиком.
  • Завершается процесс установки рамы в проем обработкой внутренней поверхности шва, в которой применяются полиакрилатные герметики или же пароизоляционные ленты.

Крепим водоотлив

Водоотлив  — внешняя часть оконной конструкции, необходимая для отведения дождевой воды, стекающий по стеклопакету от стеновых поверхностей. Современные отливы производятся из разных материалов – пластика, металла, но каким бы не был материал элемента – его установку важно провести грамотно и качественно.

Водоотлив рекомендуется делать с отступом за плоскость стеновых поверхностей примерно в 3-5 сантиметров. Элемент обязательно должен иметь наклон по горизонтали, который может быть в диапазоне от 5 и до 80 миллиметров.

Закрепляется элемент на специальный профиль в нижней части оконной ПВХ-конструкции. Такой способ крепления исключит проникновение влаги под раму. Водоотлив, установленный правильно должен заходить под откосы.

После установки водоотлива – можно собрать окно. Работа выполняется также в несколько этапов:

  • Устанавливается стеклопакет, который закрепляется шпатиками. Внимание! Шпатики обязательно должны качественно защелкнуться!
  • Производится проверка створок на качество открытия/закрытия, а также плотность прилегания. Если раму вы установили правильно – створки не будут самопроизвольно ни открываться, ни закрываться.
  • Заделываются боковые монтажные швы.

После выполнения сборки конструкции можно приступить к монтажу подоконника и откосов.

Монтаж подоконника

Подоконники изготавливаются также из поливинилхлорида и по цвету идентичны тону ПВХ-профиля. Ширина элемента всегда рассчитывается исходя из толщины стены.

Правильная установка подоконника подразумевает заход элемента под рамную часть не более чем на 2 сантиметра. Проем под установленным подоконником заделывается монтажной пеной или же раствором.

Изнутри элемент закрепляется на оконной раме или же на подставочной части, снаружи – просто кладется на качественно сделанный слой герметика. Ширина подоконника может быть произвольной, однако он не должен выходить за стену более чем на шесть сантиметров. Это позволит избежать появления на стеклах конденсата.

Наклон элемента в сторону пола может быть в диапазоне от 5 и до 60.  Это позволит вам ставить на подоконник разные предметы, не боясь, что они упадут с него, а также предупредит скопление грязи, воды и пыли на поверхности подоконника при открытой оконной форточке.

Наши рекомендации и советы

Дадим несколько полезных советов, которые помогут вам в процессе самостоятельной установки пластиковых окон:

  • Вы удивитесь, но лучшим временем для монтажа ПВХ-конструкций является зима. В холодную погоду можно легко выявить брак в герметизации по конденсату в местах откосов. Увидели конденсат на определенных участках? Значит, швы в этой области нужно пропенить дополнительно;
  • Монтируя подоконник  — обязательно тщательно запенивайте торцевые отверстия. Это позволит вам повысить общие показатели теплоизоляции;
  • Осуществляя распаковку изделия – нумеруйте шпатики. Это позволит вам избежать ошибок и несовпадений при последующем монтаже ПВХ-конструкции на место;
  • Определить ровность постановки рамы в проем можно и обычным строительным уровнем, однако лучше всего использовать для этой цели отвес, дающий минимум искажений в работе.

Соблюдайте эти простые рекомендации, и вы установите окна в своем доме не только быстро, но и правильно, что обеспечит их надежность и  долговечность, сохранение изделием всех полезных функций.

Подводим итоги

Как видите – установка пластикового окна вполне может быть проведена собственными силами, что позволит вам сэкономить и время и деньги и добиться идеального качества работы.

Главное в рабочем процессе – соблюдать этапность технологии, заранее изучить все важные нюансы и не игнорировать требования действующих ГОСтов.

mastremont.ru

Монтаж окон пвх своими руками

Пластиковые оконные конструкции стремительно вытесняют с рынка свои деревянные аналоги. Если вы тоже решили заменить старые окна более современными конструкциями, вам не помешает ознакомиться с инструкцией по самостоятельной установке новых ПВХ окон. Профессиональные монтажники берут за такую работу достаточно большие деньги. Есть ли смысл переплачивать, если с решением всех задач можно справиться своими руками?

Монтаж окон пвх своими руками

Содержание пошаговой инструкции:

Выбор способа крепления пластикового окна

Предполагается, что до начала монтажа вы уже определились, какой размер окон вам подойдет, какую конфигурацию должны иметь новые системы, какую фурнитуру вы закажете и т.д. С решением этих вопросов разберитесь самостоятельно либо же с помощью консультанта компании, которой вы решили поручить изготовление пластиковых окон.

Непосредственно перед началом монтажа нужно решить, будете ли вы крепить окна через раму либо же воспользуетесь методом, предусматривающим применение специальных крепежных «ушек».

Вариант крепления рамы

Первый вариант более распространен. Однако он может показаться вам неудобным по той причине, что до начала монтажа с рамы нужно будет снять распашные створки, а из глухих створок достать стеклопакеты.

Второй вариант более удобен для самостоятельной установки – ничего разбирать не придется, следовательно, риск повреждения конструкции и нарушения ее герметичности сводится к минимуму.

При выборе второго способа заранее найдите себе толкового помощника. Окно в сборке весит достаточно много, и установить его самостоятельно невероятно сложно.

Виды пластиковых окон

Подготовительные работы

Непосредственно до начала монтажа ПВХ окон вам предстоит выполнить ряд важных подготовительных работ.

Подготовка места

Во время заказа окон уточните, когда их вам привезут

Во время заказа окон уточните, когда их вам привезут. К подготовке места приступайте незадолго до момента доставки окон.

Первый шаг. Отставьте всю мебель и технику от оконного проема.

Второй шаг. Накройте пол и батареи отопления защитной пленкой либо плотной тканью.

Третий шаг. Организуйте рабочее место так, чтобы вам ничего не мешало, а все необходимое для выполнения монтажа окна было под рукой.

Организуйте рабочее место

Подготовка окна

Первый шаг. Снимите створки и демонтируйте оконные стеклопакеты, если вы отдали предпочтение способу фиксации через раму.

Чтобы вынуть стеклопакет, аккуратно подденьте с помощью простой стамески крепежный штапик и осторожным ударом по той же стамеске выщелкните крепеж из паза. Вначале вытаскивайте вертикальные крепежные штапики. Затем в таком же порядке избавьтесь от горизонтальных крепежей.

Чтобы не запутаться в будущем, обязательно промаркируйте крепежные элементы. Их размер может немного отличаться, однако даже разницы в долю миллиметра будет достаточно для появления зазоров.

Второй шаг. Наклоните оконную раму. Стеклопакет самостоятельно выйдет из крепежных пазов. Осторожно приставьте вынутый стеклопакет к стене или другой устойчивой поверхности под некоторым углом.

Подготовка окна

Третий шаг. Снимите заглушки с навесов створок и открутите крепежные болты. Далее вам необходимо освободить верхнюю часть распашной оконной створки. Для этого поверните ручку «на проветривание». Достаньте зацеп, расположенный в нижнем навесе.

Подготовка окна

В итоге вы получите «голую» раму с перемычками.

Четвертый шаг. С внутренней части оконной рамы подготовьте отверстия под анкера. Отверстия размещайте по периметру изделия, чтобы с каждого бока было не менее 3 точек крепления, а внизу и вверху не менее двух.

Диаметр анкеров для фиксации окон составляет 0,8-1 см. Для создания отверстий используйте сверло аналогичного диаметра.

Если пластиковое окно будет фиксироваться с применением специальных «ушек», разборку конструкции можно проигнорировать. В такой ситуации вся подготовка сводится к фиксации крепежей из комплекта к раме при помощи шурупов.

Видео — Как извлечь стекло из окна ПВХ

Инструкция по демонтажу окна

Демонтаж старого окна

Демонтировать отслужившее окно рекомендуется именно после подготовки новой конструкции к установке. Так вы сведете к минимуму временной промежуток между заменой окон и не нарушите микроклимат в помещении.

Демонтаж старого окна

Первый шаг. Снимите либо вырвите створки в зависимости от конструкции окна.

Второй шаг. Подпилите коробку и раму в нескольких точках.

Третий шаг. Подденьте ломиком каждую часть конструкции и выньте раму из проема. В некоторых ситуациях удобнее сразу найти гвозди-двухсотки, за счет которых удерживается окно, и вытянуть их.

Четвертый шаг. Уберите теплоизоляционный и уплотнительный материалы, показавшиеся под коробкой.

Демонтаж старого окна

Пятый шаг. Демонтируйте старые откосы с помощью перфоратора. Если откосы в нормальном состоянии, можете их не трогать. В этом моменте ориентируйтесь на свои планы по дальнейшему оформлению откосов.

Шестой шаг. Подденьте и демонтируйте старый подоконник.

Седьмой шаг. Избавьтесь от цементной подложки под подоконником и в нижней части оконного проема. В этом вам поможет перфоратор.

Демонтаж старого окна

Восьмой шаг. Соберите строительный мусор в подходящие емкости и вынесите на мусорку. Туда же отнесите остатки демонтированного окна.

Девятый шаг. Выровняйте торцы проема, очистите их от загрязнений. Прогрунтуйте поверхности.

Демонтаж старого окна

Десятый шаг. Актуально только для жильцов старых деревянных домов. Уложите по периметру проема гидроизоляционный материал. В отдельных ситуациях требуется дополнительно устанавливать деревянную усиливающую коробку.

При необходимости габариты проема можно уменьшить при помощи цементной стяжки. В этом моменте ориентируйтесь на условия конкретно вашей ситуации.

Установка и закрепление нового окна

Приступайте к установке предварительно подготовленного окна.

Рама крепиться на саморезы с помощью дрели

Первый шаг. Уложите специальные пластмассовые подложки либо деревянные бруски на нижний торец проема. Размеры подложек подбирайте таким образом, чтобы их верхние грани соединялись в ровную горизонтальную линию.

Подложки укладываются по углам и по центру проема.

Второй шаг. Установите на подложки «голую» либо же собранную раму в зависимости от выбранного вами метода монтажа окна. Подложки демонтировать не нужно, они и дальше продолжат выполнять свою опорную функцию.

Без подложек окно может попросту выпасть. Анкера, вне зависимости от того насколько часто вы будете их проверять и подкручивать, все равно будут разбалтываться под весом конструкции. Поэтому для дополнительного укрепления системы подложки нужно разместить не только внизу, а и по боковым граням, ближе к верху проема.

Третий шаг. Проверьте горизонтальность размещения оконной конструкции при помощи обыкновенного водяного уровня.

Проверка уровнем

В случае обнаружения отклонений доберите колышки либо же избавьтесь от лишних элементов подложки.

Четвертый шаг. Проверьте вертикальность установки окна. Обнаруженные отклонения устраняются так, как и в предыдущем шаге.

Крепление рамы

Крепление рамы

Закрепляем раму по нижней стороне

Пятый шаг. Приступайте к закреплению окна анкерами в соответствии с выбранным методом фиксации.

Крепление по методу «через раму»

Первый шаг. Возьмите перфоратор и прямиком через подготовленные заранее отверстия в раме пробурите аналогичные отверстия под крепежи в стене.

Второй шаг. Закрепите нижнюю часть конструкции с двух боков. Для этого нужно вставить и зафиксировать анкера, однако сразу выполнять крепление до конца не нужно.

Третий шаг. Удостоверьтесь в вертикальности размещения окна. Сразу же исправьте отклонения по уже знакомой вам схеме. Если все нормально, пробурите перфоратором отверстия в центральной и верхней частях оконной рамы. Вставьте и натяните анкера. Информация о необходимом количестве крепежей приводилась ранее.

Четвертый шаг. Повторно проверьте ровность установки окна. Сразу же избавьтесь от отклонений в случае их обнаружения.

Пятый шаг. Затяните анкера до конца. Не перетягивайте их, т.к. рама может деформироваться от чрезмерного натяжения.

Видео — Как установить окно ПВХ

Крепление пластинами

В данном случае для фиксации окна будут использоваться специальные пластины. Они размещаются по одной либо двум сторонам от оконного блока. Пластины изготавливаются из толстого металла и имеют вид «ушек». В таких элементах изначально предусмотрены отверстия для анкеров.

При таком способе монтажа вам нужно согнуть крепежную пластину в ступеньку. «Ушко» пластины должно максимально плотно прилегать к поверхности стены. Вторая часть пластины крепится к раме болтами.

Крепление выполняется теми же анкерами. Окно фиксируется в том же порядке: сначала низ, а затем верх и середина. На каждой стадии установки обязательно проверяйте ровность размещения конструкции. Без соблюдения вертикального и горизонтального уровней ваше окно со временем попросту деформируется.

После окончательного ценрирования рамы в проёме закручиваем до упора все саморезы. После всех этих манипуляций окно встало как влитое. Осталось забить щели по периметру с помощью монтажной пены

Сборка и финишная проверка окна

После закрепления всех анкеров переходите в сборке окна, если изначально вы его разбирали. Процесс выполняется в порядке, обратном разборке.

Первый шаг. Вставьте стеклопакеты в оконную раму и зафиксируйте их штапиками сначала вверху, затем внизу, а в завершении по бокам. Защелкнуть штапики вам поможет резиновый молоток.

Второй шаг. Навесьте обратно и соответствующим образом зафиксируйте распашные створки. Придерживайтесь порядка, обратного их демонтажу.

Убедитесь в нормальности хода створок. В нормальном состоянии створка не производит никаких самовольных движений при открытии ее на 45 градусов и на 90 градусов.

Третий шаг. Завершите проверку и выполните герметизацию имеющихся зазоров между стенами и свежеустановленным окном. Зазоры заполняйте специальной монтажной пеной в баллонах.

На этом основная работа по собственноручному монтажу окон ПВХ считается законченной. В завершении вам останется лишь установить отвес, подоконник, москитную сетку и сделать откосы на свое усмотрение.

Установка подоконника (Читайте статью про установку подоконника своими руками). Смачивание водой. Обеспыливание

Установка подоконника Выкладка цементного раствора

Установка подоконника. Смачивание водой. Обеспыливание

Установка подоконника. Выравнивание. Затирка

Установка подоконника. Сушка

Установка подоконника. Готовая работа

Удачных монтажных работ!

Читайте также статью о регулировке окон ПВХ своими руками.

Видео – Монтаж окон пвх своими руками

svoimi-rykami.ru

Сборка пластиковых окон – Сборка пластиковых окон своими руками: особенности выполнения работ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
