Содержание

виды, особенности, инструкция по устройству

Человек большую часть дня проводит на работе. В любой организации должны соблюдаться необходимые санитарно-гигиенические требования. Только при этих условиях можно гарантировать обустройство безопасного и комфортного места для работы. Очень остро этот вопрос стоит на промышленных предприятиях, поэтому вентиляция производственных помещений должна быть оборудована там по всем правилам.

Виды вентиляционного оборудования

Вентиляция – это процесс, который должен создать благоприятную атмосферу в помещениях. На промышленных предприятиях часто наблюдается содержание различных вредных примесей в воздухе, а они порой не совсем безопасны для здоровья работников. Без качественной циркуляции атмосфера на таком предприятии будет неподходящей для работы.

К классификации этого процесса можно подойти с различных сторон и в зависимости от критерия, виды вентиляции могут быть разные.

По способу организации воздухообмена она бывает: естественная и принудительная.

По назначению система может быть:

  • Приточная.
  • Вытяжная.

Система вентиляции на производстве

По площади, которая вентилируется:

  • Общеобменная.
  • Местная.

Согласно конструкции вентиляционной системы она может быть:

  • Канальная.
  • Бесканальная.

Прежде, чем определиться с выбором, необходимо обратить внимание на:

  1. Площадь промышленного предприятия.
  2. Высоту потолков.
  3. Количество работников.
  4. Расположение рабочих мест.
  5. Длительность смены.
  6. Виды работ, выполняемых на предприятии.

Воздухообмен естественным путем

Естественная вентиляция на предприятиях основывается на естественной тяге, но она находится в зависимости от некоторых условий:

  • Насколько отличается температура воздуха на улице от температуры на производстве.
  • Скорость ветра.

Простота и доступность естественной системы не потребует от руководства предприятия лишних затрат для ее оборудования. Нет необходимости тратить электричество на ее работу. Плохо только то, что эффективность ее работы полностью зависит от погоды и времени года.

Вентиляционная система

Для более качественной естественной вентиляции надо располагать оборудование так, чтобы воздушный поток свободно мог циркулировать между рядами. Напротив проходов в стенах делают окошки, через них и поступает чистый воздух. Кроме этого, в цехах обязательно наличие форточек или фрамуг, которые надо регулярно открывать. Только надо следить за температурой в помещениях.

Недостатки и плюсы естественной воздухоносной системы

Для оборудования такого типа воздухообмена не требуется дополнительных затрат. С помощью него можно легко организовать очищение больших помещений. Искусственная вентиляция в этом случае потребовала бы установки специального оборудования и большого расхода электроэнергии. Кроме этого, надо иметь еще в штате людей, которые бы обслуживали все эти приборы.

Несмотря на положительные стороны такого воздухообмена, недостатки всегда можно найти. Например, используя естественную систему, невозможно отрегулировать влажность на предприятии. Естественная циркуляция воздуха не сможет очистить его от пыли, а также невозможно обеспечить приток к определенным зонам в цехах.

Разновидности вентиляции

В зависимости от того, как организован воздухообмен, системы вентиляции для производственных помещений могут быть разными. Оборудовать механическую вентиляцию можно в виде:

  • Приточной.
  • Вытяжной.
  • Смешанной.

Производственная установка вентиляции

Если оборудована приточная система, то свежий воздух подается внутрь помещения вентилятором, то есть автоматически, регулируя давление и поток. Отработанный воздух выходит самостоятельно через различные отверстия и щели. В этом варианте имеется возможность регулировать количество поступающего воздуха, используя задвижки, их обычно устанавливают на вентиляционных трубах.

Приточная циркуляция обычно устанавливается в тех зонах производства, куда нежелательно поступление вредных веществ из смежных помещений или зон. Также она помогает не допустить приток остывшего воздуха с улицы, поэтому довольно часто ее можно видеть в помещениях на предприятии, где достаточно тепло.

Вытяжная вентиляция на производстве осуществляется с точность до наоборот. Грязный воздух выводится на улицу через вентиляционные отверстия с помощью вентилятора. Чистый воздух заходит естественным путем через оконные проемы, двери и из соседних помещений.

При совмещенной системе приток и отток воздуха происходит через разные воздухоотводы принудительным путем. При организации такого типа системы должны выполняться определенные требования. Объем выходящего и поступающего воздуха должен быть практически одинаковым.

Механическая вентиляция – это, конечно хорошо, она по сравнению с естественной:

  • Не зависит от времени года и погоды за окнами предприятия.
  • Можно всегда подогреть воздух, поступающий внутрь.
  • Можно очищать поступающий воздух от пыли.
  • Прежде, чем выпустить отработанный воздух с вредными и ядовитыми веществами, можно его очистить.

Производственная установка для предприятия

Имеются, конечно, и свои недостатки:

  • Шум во время работы.
  • Небольшой объем воздуха, который может пройти через такую вентиляционную систему.
  • Приличные материальные затраты.
  • Много расходуется электроэнергии.

Местная вентиляция

Практически на каждом предприятии имеются зоны или цеха, где организовано вредное производство. В целях нераспространения вредных веществ по всей территории предприятия предусмотрен этот вид вентиляции. Она удаляет ядовитые вещества сразу из того места, где они образуются.

Местная система может быть нескольких разновидностей:

  • Воздушный душ.
  • Завеса.
  • Вытяжные зонты.
  • Отсасывающие панели.
  • Отсосы.
  • Вытяжные шкафы.

В приточной вентиляции разновидностью воздухообмена являются воздушный душ или оазис. В этих системах воздушный душ поставляет чистый воздух к рабочим местам и при этом происходит снижение температуры в зоне притока. Оазис – это система, подающая охлажденный воздух, разделенная перегородками. Еще разновидностью местной системы циркуляции является воздушная завеса, она способна изменить направление движения воздушных масс. Местная вентиляция не только позволяет эффективно избавить помещение от ядовитых веществ, но и сделать это достаточно экономично.

Общеобменная вентиляция менее эффективна по сравнению с местной, так как она просто меняет воздух во всем помещении одновременно. Происходит так называемое разбавление вредных веществ чистым воздухом. На многих химических предприятиях выделение вредных веществ может сильно варьировать, что делает использование общеобменной вентиляции совсем неэкономным.

Также в сильно больших производственных помещениях и там, где количество работающих людей небольшое, не имеет смысла использовать общеобменную вентиляцию. Достаточно установить местную систему в местах наибольшего скопления работников.

Эффективность вентиляции

Независимо от типа вентиляции она, прежде всего, должна быть качественной и эффективной. Для выполнения этих условий необходимо, чтобы еще на этапе ее проектирования были выполнены некоторые рекомендации:

  1. Объем поступающего воздуха должен соответствовать тому количеству воздуха, который удаляется из помещений. Бывают случаи, когда необходимо сделать эти объемы разными, но все это заранее предусматривается.
  2. Приточную вентиляционную систему и вытяжную надо располагать правильно. Чистый воздух должен подходить, прежде всего, туда, где отсутствуют вредные выделения, а отток должен быть максимальным в местах образования ядовитых веществ.
  3. Вентиляционная система не должна влиять существенно на температурный режим производственных помещений.
  4. Шум, издаваемый вентилирующими устройствами, не должен превышать допустимые нормы.
  5. Монтаж должен обязательно предусмотреть вопросы противопожарной безопасности.
  6. Вентиляция должна легко обслуживаться.
  7. Эффективность работы системы должна быть максимальная.


Если вентиляция производственных помещений на предприятии работает исправно и эффективно, то можно не опасаться за микроклимат в цехах. Необходимо помнить, что производительность работы рабочих напрямую зависит от атмосферы на предприятии. Забота о здоровье своих подчиненных — прямая обязанность руководителей предприятия.

oventilyatsii.ru

разновидности и характеристики, инструкция по проектированию, расчёты, уход

В каждом помещении, не важно, это квартира, дом, погреб или гараж, в обязательном порядке должно осуществляться проветривание. От этого зависит микроклимат, наличие и концентрация болезнетворных бактерий, развитие грибков и т.д. Естественно, все сделать самостоятельно невозможно, особенно, если это подвальное помещение. И по этой причине обязательно организовывается вентиляция и вентиляционные системы. Главной их задачей является создание естественной или принудительной циркуляции воздуха в помещении. Одни из видов выполняют концентрацию и полную вытяжку вредных веществ, другие могут подогревать и фильтровать воздух. Об их особенностях и методах самостоятельного обслуживания мы сейчас и поговорим.

Виды вентиляционных систем

Есть несколько главных категорий, по которым классифицируют вентиляционные системы. Различают их по следующим признакам:

Вентиляционная система

  • принцип работы;
  • частота использования;
  • конструкция;
  • способ перемещения самого воздуха.

Именно способ движения потоков воздуха и является основным видом, от которого в дальнейшем отталкиваются при создании вентиляции. Причин на это несколько. Во-первых – в зависимости от способа вентиляции подбирается комплектация системы. Во-вторых – этот показатель влияет на саму конструкцию. В-третьих – он напрямую отражает частоту использования. Итак, приступим.

Вентиляция по способу движения воздуха бывает:

  1. Естественной. Основывается этот вид на действии законов природы. Это разница температур, давления и даже средняя скорость ветровых потоков в месте, где установлено помещение. Такой вид вентиляции рассчитан на беспрепятственный проход свежего воздуха в здание непосредственно через оконные рамы, щели и дверные проемы. Также большую роль играют форточки, которые при открытии заменяют все эти части проникновения одновременно. В самом же помещении, между комнатами, циркуляция воздуха происходит благодаря специальной щели под самой дверью. В случае, если ее не хватает для нормального прохождения воздуха или его количество недостаточно, то делают в самой двери дополнительные отверстия.

    Механическая система вентиляции

  2. Механическая (принудительная) система. Здесь просто щелями не обойтись. По этой причине установка данного вида требует присутствия дополнительных механизмов, которые бы создавали принудительную циркуляцию воздуха и его замену. Устройства, способные это обеспечить, могут применяться самых разных размеров. Этот показатель зависит от объема воздуха, который нужно заменить за единицу времени, и площади самого помещения. В виде рабочих элементов могут выступать простые приточные клапаны с вентиляторами. Также есть варианты по установке стандартной моноблочной системы, которая имеет в своей конструкции различные фильтры, вентиляторы и даже рекуператоры.
  3. Смешанный вид циркуляции воздуха. Для качественного проветривания помещения не обязательно иметь высокие технологии в своем распоряжении. Просто в случае, если система естественного проветривания не справляется со своими задачами, то ей на помощь устанавливают принудительную систему вентиляции.

Механический вид вентиляции предполагает под собой дополнительную классификацию. Она бывает:

  • наборной;
  • моноблочной.

Установка принудительной вентиляции

Первый вид довольно прост в конструкции и его можно легко установить самостоятельно. Но по причине больших габаритных размеров они применяются только на промышленных и складских объектах. Среди предложений можно встретить и компактные системы для дома, которые значительно меньше размером. Но для их монтажа требуется создавать пространство между потолком и плитой. Второй вид более сложный и в своей конструкции имеет моноблок, через который проходит воздух, поступающий в помещение.

Проектировка вентиляции

Эффективность замены воздуха и вид его циркуляции нужно обязательно определять еще на стадии разработки проекта дома. Это очень важно, так как в дальнейшем, если все не просчитать заранее, то есть большая вероятность, что система не будет работать так, как того требуют нормы.

Абсолютно вся система создается, исходя из расчетов, учитывающих большой ряд различных окружающих значений. Среди них:

  • погода и ее особенности, куда входят скорость ветра, температура и влажность;
  • площадь зданий, для которых будет создаваться вентиляционная система;
  • среднее количество людей, которые могут одновременно находиться в самом помещении;
  • кратность воздухообмена.

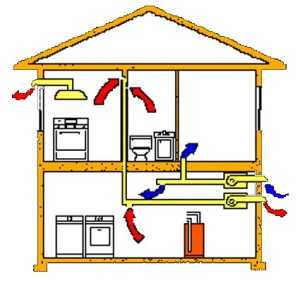

Проектировка вентиляции дома

Процесс проектирования заключается в подборе самого подходящего варианта в соответствии с расчетами. Если рассматривать пример, то можно взять небольшой домик, находящийся в загородной местности, — ему достаточно обычной, не принудительной вентиляции. Сама эффективность отражается в постоянном ветре (дом находится на открытой местности), и при этом отпадает нужда в фильтрации воздуха по причине его чистоты уже изначально.

В результате мы можем сделать вывод, что любое промышленное здание с людьми в любом случае должно иметь принудительную вентиляцию и вентиляционные системы. Все дело в размерах помещений. Обычно, они на предприятиях довольно большие и естественной циркуляции воздуха в них не достаточно.

Расчет всей системы

Процесс расчета основывается на примерном определении необходимого объема воздуха, который подлежит постоянной замене на более свежий. При этом самыми главными считаются именно те, где постоянно располагаются люди. Это комнаты, спальни, залы и т.д. Остальные комнаты, такие как коридор, кухня, ванная и туалет, проветриваются естественным путем, так как люди в них находятся не постоянно, а лишь временно.

Для лучшей циркуляции и для оттока уже отработанного воздуха в стенах помещений устанавливаются специальные отводные отверстия. Обязательно при проектировании нужно проводить точный расчет. Также стоит отметить, что ее монтаж может осуществляться своими руками, но задаются все параметры исключительно в результате сложных вычислений с учетом большого количества факторов.

Основы расчетов

Расчет вентиляции в здании проводится для каждого помещения по отдельности. При этом умножается примерное количество людей, которые будут находиться одновременно в комнате, на объем воздуха, потребляемого одной особью. В среднем потребление не превышает 60 куб. м. на одного человека.

Обычно, для вычисления кратности воздухообмена, применяют следующие данные: площадь помещения, номинируемая кратность и высота потолков. Общий объем воздухообмена в здании равняется сумме всех показателей, которые были рассчитаны отдельно для каждой комнаты. При подборе очень важно правильно подбирать все сечения элементов. Также, выбирая форму воздуховодов, следует учитывать, что прямоугольная форма меньше отбирает полезной площади и объема помещения.

Уход за вентиляцией

Обслуживание и уход за системой вентиляции является очень важной составляющей для максимально эффективной ее работы. Проведение очистки и устранение различного рода засоров можно назвать одной из самых простых и доступных процедур. Ее может выполнить каждый, не имея особых навыков. Если взять многоквартирные дома, то здесь ситуация немного другая, так как вентиляционные шахты имеют свои особенности. Их очисткой обязательно должны заниматься только профессионалы.

Стоит отметить, что даже при длительном простое вентиляционной системы, ее обязательно нужно чистить. Дело в том, что она в любом случае засоряется и есть вероятность прекращения циркуляции воздуха вовсе.

Инструкция по проведению очистки заключается в том, что каналы можно легко чистить самостоятельно, но замену и обслуживание электрических элементов проводить самому не рекомендуется. Дело в том, что их ремонт обходится очень дорого по причине специфики работы и элементов.

Дополнительно стоит сказать, что проведение контроля работоспособности системы вентиляции требует проверки каждого элемента по отдельности. При этом включаются электрические элементы, замеряется их уровень шума и сила тяги при необходимости. Можно проводить их настройку на нужные параметры, так как количество людей со временем меняется в помещении и здании. Таким образом, достаточно при их уменьшении снизить мощность (для потребления меньшего количества электроэнергии) а при увеличении численности людей – повысить (позволяет с большей эффективностью проводить вентиляцию помещений).

oventilyatsii.ru

варианты и различия в устройстве

Наличие вентиляционной системы необходимо для обеспечения воздухообмена внутри здания путем удаления излишней влаги, тепла, вредных веществ. Ее присутствие — одно из главных условий для обеспечения жизнедеятельности.

Если в помещении отсутствуют любые виды систем вентиляции, это вредит человеческому организму, приводит к образованию грибков, т.к. в условиях отсутствия воздухообмена образуется конденсат.

Содержание статьи:

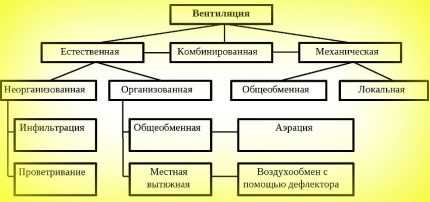

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения. При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия.

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Проектирование естественной вентиляции выполняют, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Галерея изображений

Фото из

Вентиляционные системы предназначены для подачи свежего воздуха и отвода отработанной воздушной массы из помещения. Если с поставкой не справляется естественная система, ее дополняют механической или сооружают механическую вентиляцию

Системы вентилирования позволяют не только сформировать благоприятный для проживающих микроклимат, но и вывести из замкнутых отапливаемых помещений вредные для стройматериалов и отделки испарения, что существенно продлевает эксплуатационные сроки объектов

В производственных цехах пищевой, химической, перерабатывающей промышленности и многих других областях народного хозяйства сертифицированные системы вентилирования устанавливаются в обязательном порядке

В многоэтажных домах с водяным отоплением преобладают естественные системы, с паровым — механические или комбинированные, для которых чаще всего устраивают общие боксы с устройствами фильтрации и подогрева

Следует продумать эффективную систему вентиляции в загородных домах с печным и каминным отоплением. Нужно учесть, что в помещениях с печью или камином, а также в котельной с газовым оборудованием вентиляция может быть только естественной

В жилых многоэтажках старого типа, рассчитанных на свободный приток воздуха через неплотности в оконных и дверных проемах, вытяжные отверстия располагают в ванных, туалетах, смешанных санузлах. Если есть необходимость в стимуляции движения воздушного потока в вытяжку ставят вентилятор, после чего система становится смешанной: с естественным притоком и механизированным отводом

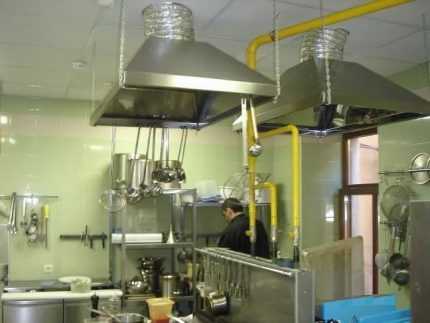

Активно эксплуатируемые кухни частных домов и многоэтажек оборудуют вытяжными системами, благодаря чему вентиляция по аналогии с санузлом становится комбинированной. Причем к комбинированному типу относятся как вытяжки с выходом в вентиляционную шахту, так и рециркуляционные виды, которые просто прогоняют поток через фильтр и возвращают обратно в помещение

Если оконные и дверные конструкции препятствуют естественному воздухообмену, как это бывает с окнами ПВХ, для поставки свежего воздуха монтируют приточный клапан. В их числе есть устройства с вентилятором и без него

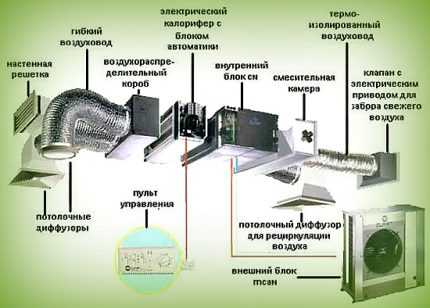

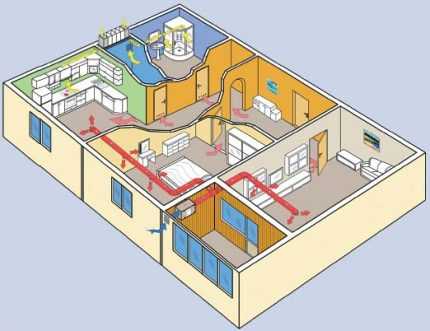

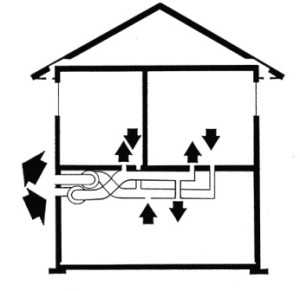

Устройство вентиляционной системы

Подача воздуха для проветривания стройматериалов

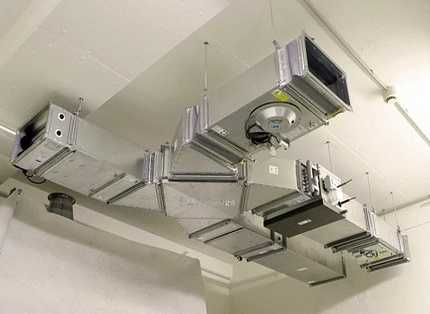

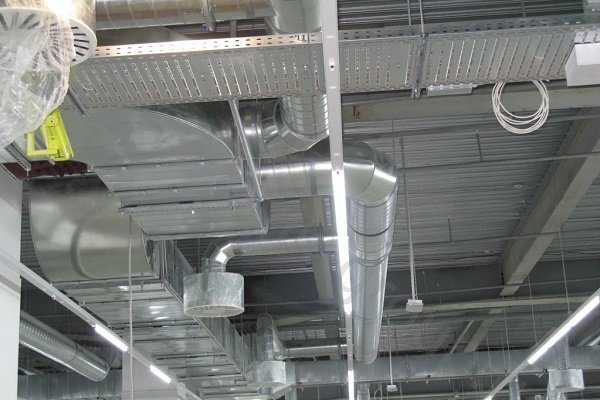

Промышленная разновидность вентиляционной системы

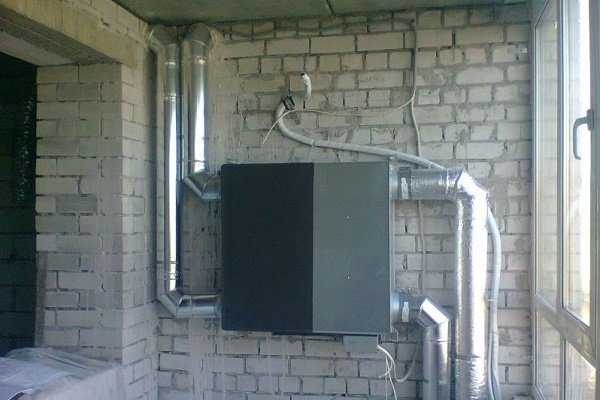

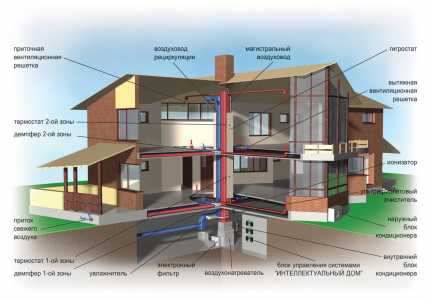

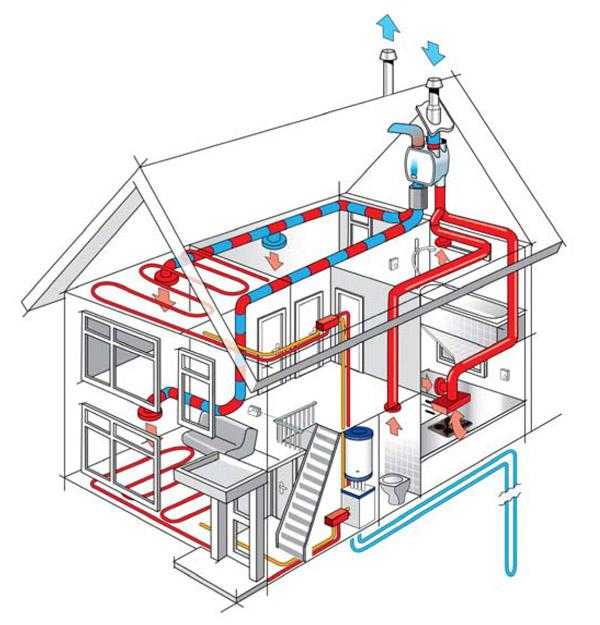

Механическая вентиляция в паре с воздушным отоплением

Загородный дом с каминным залом

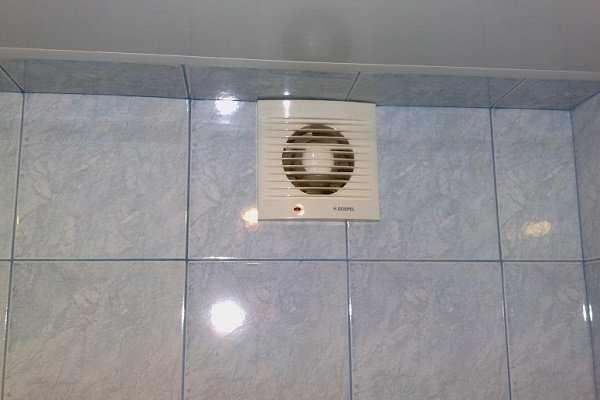

Вентиляция в ванных комнатах и санузлах

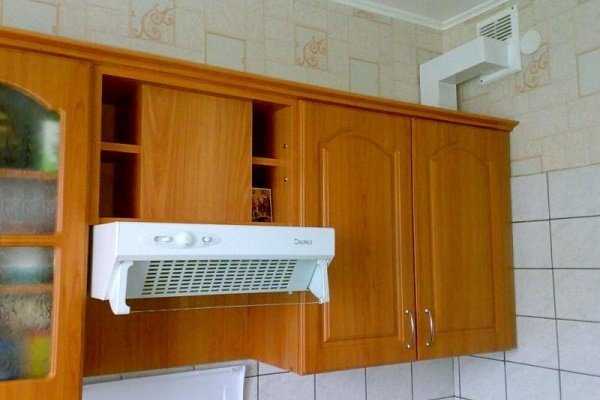

Вытяжное оборудование в интерьере кухни

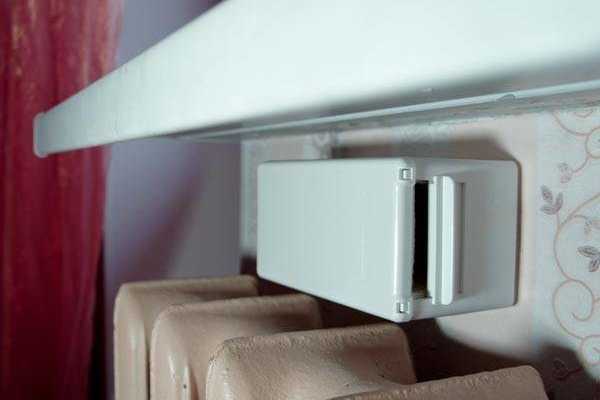

Приточный клапан под подоконником

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате. Поэтому важно наладить между помещениями хороший воздухообмен.

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию (+)

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности. Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания (+)

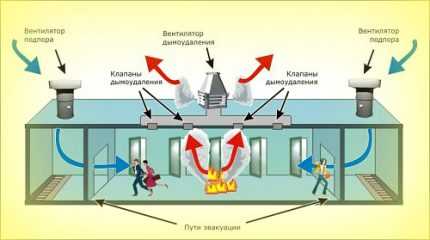

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

  • температурного перепада внутри и снаружи здания;
  • разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
  • под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию дефлекторов. Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги. Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

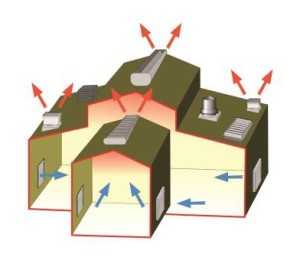

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

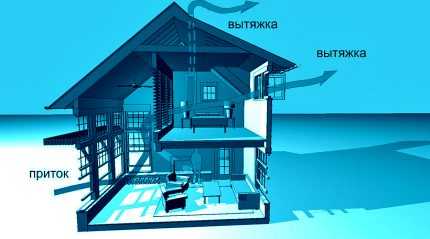

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

Галерея изображений

Фото из

Расположение компонентов вентиляционной системы естественного типа учитывают и продумывают на стадии проектирования дома. В отличие от составляющих механической системы сделать их по завершению строительства проблематично

Вытяжные отверстия естественных вентсистем располагают в наиболее высокой точке из возможных. Поступающий с улицы свежий поток именно вверх вытесняет отработанную воздушную массу

Приточные отверстия располагают в нижней части помещения, снаружи они расположены в основном на цоколе дома. Из-за вышедшего в вытяжку воздуха внутри помещения создается разрежение, которое стремительно заполняется свежей порцией с улицы

Для того чтобы воздух перемещался к вытяжному отверстию в пределах квартиры или дома, дверное полотно оснащают вентиляционной решеткой. Если решетку не устанавливают, то дверное полотно должно быть на 1-1,5 см выше уровня пола

Вентиляция естественного типа бывает канальной и бесканальной. Чаще всего каналы приточные, реже — вытяжные как на фото

Если воздушные потоки не движутся, нет притока или не действует вытяжка, на окнах можно заметить конденсат. При нормальной работе системы он испаряется

Мешать движению воздуха в системах естественного типа может забитый вытяжной канал или отсутствие притока. Еще так бывает в жаркую погоду, когда в квартире прохладней, чем на улице

Чтобы проверить работу естественной вентиляции простейшим способом, к вытяжной решетке прикладывают лист бумаги. Если его не прижимает к решетке, значит, нужно принимать меры по восстановлению вентиляции

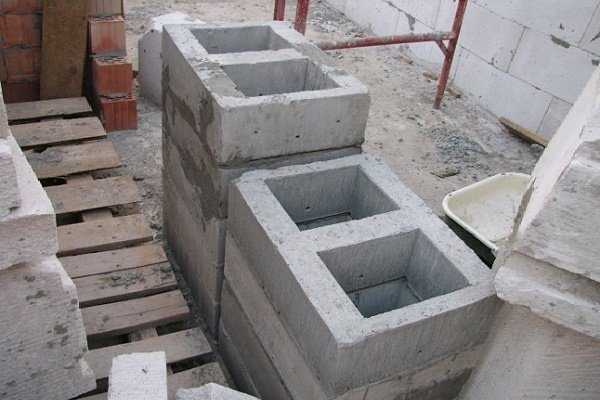

Сооружение вентиляционной шахты

Расположение вытяжного отверстия

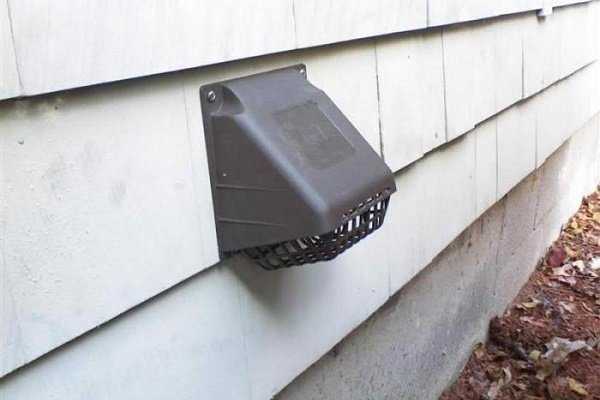

Приточное устройство в цоколе дома

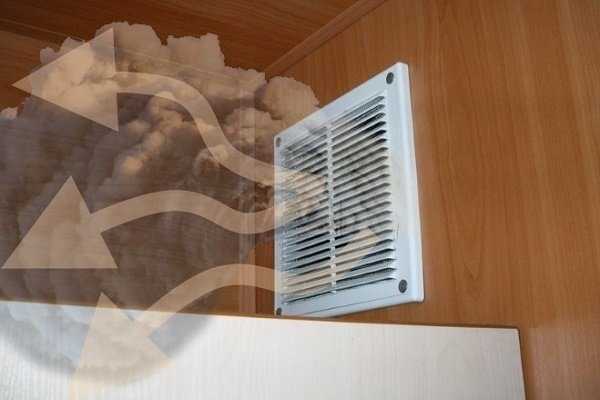

Вентиляционная решетка межкомнатной двери

Канальная естественная система вентилирования

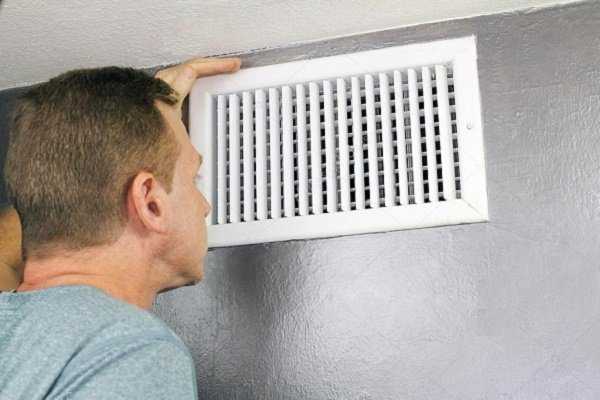

Признаки неэффективной вентиляции

Обратное поступление воздушных потоков

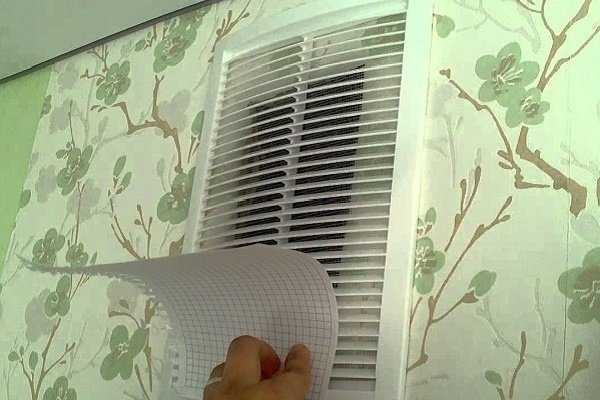

Проверка тяги естественной вентиляции

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Характеристики вентиляции механического типа

Вентиляционная система‚ при помощи которой воздух подают и удаляют с использованием дополнительных побудителей на внушительные расстояния‚ называется механической. Есть и другие названия у этого вида вентиляции — принудительная и искусственная. Применяют ее как для обеспечения технологических процессов на различных производствах, так и для создания комфортных условий для человека.

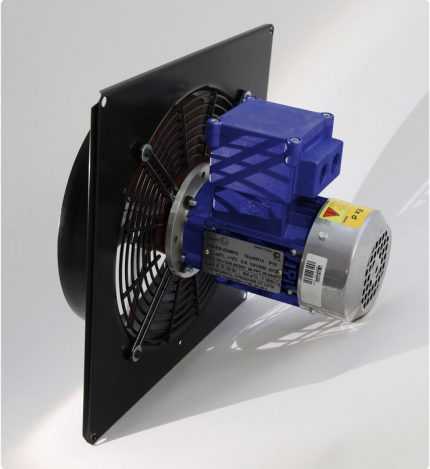

Простым в установке и эксплуатации прибором, обеспечивающим вытяжку отработанного воздуха из ванных комнат, кухонь и санузлов частных домов, является система вентилирования с автоматическим микропроцессором:

Галерея изображений

Фото из

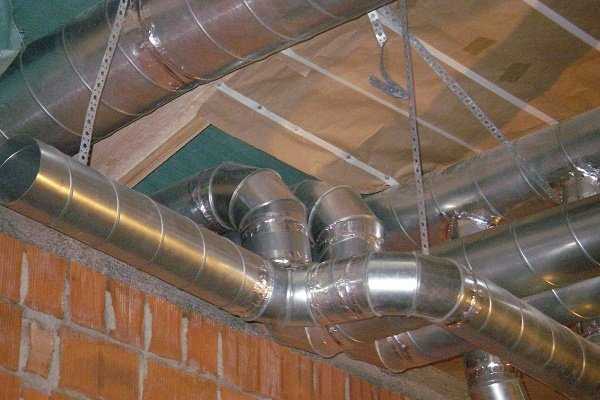

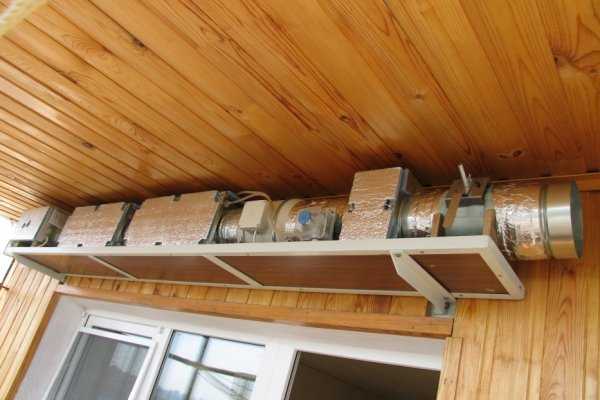

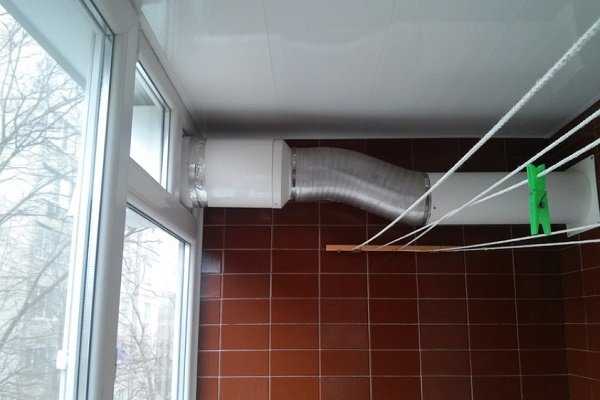

Устройство каналов для бытовой системы

Вентилятор со встроенным процессором

Внешняя панель умного вентилятора

Панель управления вентилятора

Механическая вентиляция‚ в отличие от естественной‚ не зависит от внешних условий. Она полностью подконтрольна и управляема. Воздух‚ подаваемый в помещение‚ проходит обработку и при отлаженной системе все его параметры отвечают стандартам. Выбросы также поступают в атмосферу уже очищенными от вредных включений до нужной степени.

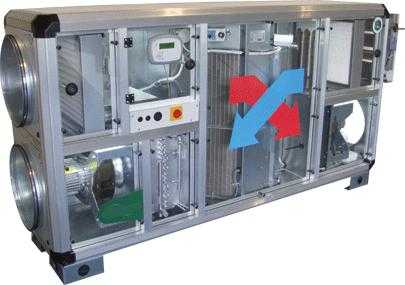

Механическая система включает приборы и оборудование — автоматику вентиляторы‚ пылеулавливатели‚ нагреватели воздуха‚ электродвигатели. Все это потребляет много электроэнергии (+)

Наличие механической вентиляционной системы позволяет оптимально распределить воздух с подачей его к конкретному месту. С ее помощью вредные выбросы улавливают у источника их образования не позволяя загрязнить воздух всего помещения.

Недостаток механической вентиляции — большие финансовые вложения при ее монтаже и эксплуатации. Чтобы пользоваться всеми ее преимуществами‚ придется бороться с загрязнением каналов‚ регулярно выполнять замену фильтров.

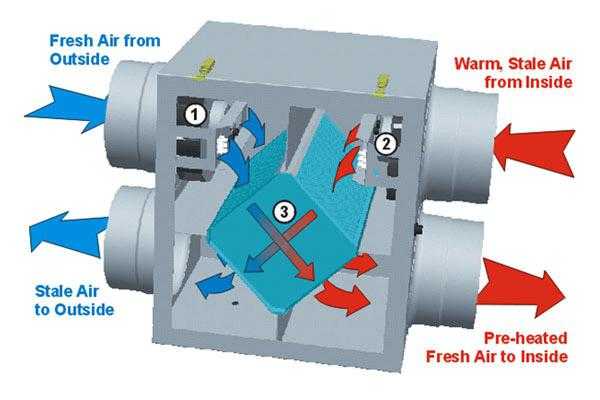

Если установлен вентиляционный фильтр с функцией рекуперации тепла‚ нужно перед наступлением летнего периода переходить на летний вкладыш. Если оставить зимний вариант‚ он будет снижать эффективность вентиляции.

Механическая вентиляция бывает как местной‚ так и общеобменной. Последнюю реализуют в 2 вариантах — бесканальном и канальном. Замещение воздуха в канальной системе происходит при помощи вентиляторов — центробежных или осевых‚ эжекторных установок.

На производстве для вытяжки чаще применяют эжекторные установки‚ особенно там‚ где присутствую взрывоопасные газы. Использование обыкновенных вентиляторов здесь недопустимо‚ т.к. они могут искрить в случае возникновения неисправности. Их установку практикуют при монтаже приточной или приточно-вытяжной системы

Общеобменная вентиляция с механическим приводом

Конструкции с механическим приводом могут быть как приточными, так и вытяжными. Приточную вентиляцию иногда выполняют совместно с центральным отоплением. Воздухоприемник в такой системе может иметь вид отверстий в ограждающих конструкциях постройки‚ отдельно стоящей или приставной шахты. При монтаже за пределами здания шахта-воздухоприемник находится над уровнем земли или на крыше.

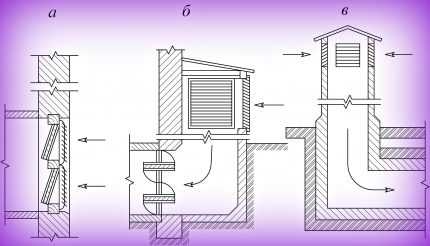

Схема расположения воздухоприемных устройств: в ограждающей конструкции (а)‚ возле наружной стены (б)‚ на кровле (в). Каналы для вытяжки и шахты утепляют снаружи‚ иначе зимой в них будет появляться наледь

На выбор конструкции и места нахождения воздухоприемников влияют требования, предъявляемые к степени чистоты наружного воздуха, а также особенности архитектуры здания. Низ проема‚ через который поступает чистый воздух‚ должен располагаться на дистанции минимум 2 м от земли‚ а в случае дислокации здания в зеленой зоне — 1 м. Наружные воздухоприемники нельзя размещать там‚ где есть вредные выбросы.

Воздушные массы попадают в шахту посредством вентилятора. Проходя через калорифер‚ они нагреваются‚ увлажняются или наоборот подсушиваются и поступают внутрь по воздуховодам‚ имеющим отверстия. Поступление воздуха может осуществляться и через ответвления‚ оснащенные насадками‚ направляющими приточные воздушные массы. Объем подаваемого воздуха регулируют шиберы или клапаны, находящиеся в ответвлениях.

Механическая местная вентиляция приточного вида

Местную механическую вентиляцию‚ действующую в ограниченном пространстве‚ называют воздушным душированием. Такой вариант вентиляции применяют в тех рабочих зонах‚ где сила лучистого тепла составляет более 300 ккал/ч. или производство сопряжено с выделениями токсинов, которые невозможно отвести с помощью местной вытяжки.

Душирующие установки бывают передвижными и стационарными. Первые при обеспечении рабочего места чистым воздухом берут его из помещения. Иногда в распыляемую воздушную массу подают воду. Ее капли при попадании на тело человека становятся дополнительным охладителем. Вторые через душирующие патрубки подают чистый наружный воздух или предварительно прошедший обработку.

Вентиляция общеобменная вытяжная

Удаление отработанного воздух из помещения — задача вытяжной вентиляции. Удаление использованного воздуха из комнаты происходит за счет понижения давления в ней. Таким образом, создаются условия для поступления в нее воздуха снаружи или со смежного помещения.

В конструкцию вытяжной вентиляции входит очистительное устройство (1) вентилятор (2) воздуховоды — центральный (3) отсасывающий (4). Когда в помещении нет вентиляции другого вида‚ кроме вытяжной‚ давление в нем опускается до отметки более низкой, чем в смежных комнатах или ниже чем снаружи

При проектировании вытяжки общеобменного характера для производственных цехов учитывают тот момент, что ликвидация грязного воздуха должна осуществляться прямо из первоисточника образования вредных выделений по направлению их естественной траектории и не загрязнять чистые зоны. Такими местами являются биологические лаборатории‚ цеха с вредными условиями.

Механическая приточно-вытяжная вентиляция

Базой приточно-вытяжной вентиляции являются 2 потока‚ двигающихся навстречу друг другу. Она состоит из двух самостоятельных систем — приточной и вытяжной или из одного блока. В него встроено все оборудование необходимое для работы и на приток‚ и на вытяжку. При наличии 2 отдельных систем вентиляция работает без рециркуляции и называется разомкнутой. Вентиляционную систему второго вида называют замкнутой, и работает она с рециркуляцией.

Система с рециркуляцией экономит энергию, расходуемую на охлаждение или нагрев воздуха‚ т.к. воздушная масса нагревается не полностью, а только тот ее объем, что поступает снаружи. Удаляемый воздух в системе с рециркуляцией возвращается в помещение повторно с примесью свежего воздуха‚ составляющего 10-15% от общего объема воздушной массы.

Устройство такой вентиляции возможно в местах, где нет опасных загрязнений. В регионах с холодным климатом замкнутая система неэффективна т.к. рециркуляционные и наружные воздушные массы смешиваются не достаточно хорошо.

Механическая вентиляция на случай аварии

На случай возникновения нестандартных ситуаций вдобавок к рабочему варианту устраивают аварийную вентиляцию. Неизменно она всегда вытяжная. Механическую аварийную вентиляцию устанавливают в помещениях, где существует угроза прорыва взрывоопасных паров или газов. В этом случае монтируют взрыво- и искрозащищенные вентиляторы.

В составе осевого взрывобезопасного вентилятора находится двигатель во взрывонепроницаемой оболочке. Он закреплен так‚ что в случае необходимости его можно быстро заменить

Существуют такие опасные составляющие которые нельзя удалить с помощью вентиляторов. Тогда в систему включают эжектор. Включение аварийной вентиляции должно происходить автоматически, как только перестанет работать основная вентиляция. Открывание проемов‚ через которые будет уходит грязный воздух нужно осуществлять дистанционно.

Патрубки и решетки предназначенные для выхода воздуха при работе аварийной вентиляции размещают в местах наиболее вероятной концентрации опасных веществ в большом объеме. Проемы, через которые удаляется воздух в аварийном порядке‚ не должны находиться в зонах, где постоянно находятся люди. На трубах и шахтах аварийной системы нельзя монтировать зонты.

Выбросы‚ аварийно выбрасываемые в атмосферу‚ нужно максимально рассеивать и не допускать чтобы они попадали на замкнутые зоны территории‚ прилегающей к зданию. ПДК контролируют посредством газоанализаторов‚ отрегулированных соответствующим образом.

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур. Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное. В систему обязательно включают элементы, оповещающие о возникновении пожара:

  • извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
  • сигнал «Пожар» на центральном пульте;
  • включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами. Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении.

Выводы и полезное видео по теме

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Мастер-класс по монтажу вентиляционной системы:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.

sovet-ingenera.com

Требования СниП к вентиляции помещений различного назначения — Простые вещи

Требования СниП к вентиляции помещений различного назначения

* Воздухообмен по кратности следует определять по общему объему квартиры.

** При установке газовой плиты воздухообмен следует увеличить на 100 м3 /ч.

П р и м е ч а н и е – Кратность воздухообмена в помещениях другого назначения следует назначать по СниП 31-06 и СП 60.13330.

9.5 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения. Вентиляция может быть: с естественным притоком и удалением воздуха; с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением; комбинированная с естественным притоком и удалением воздуха с частичным использованием механического побуждения.

9.6 В жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием. квартиры, проектируемые для III и IV климатических районов, должны быть обеспечены горизонтальным сквозным или угловым проветриванием в пределах площади квартир, а также вертикальным проветриванием через шахты в соответствии с требованиями СП 60.13330.

9.7 Удаление воздуха следует предусматривать из кухонь, уборных, ванных комнат и, при необходимости, из других комнат квартир, при этом следует предусматривать установку на вытяжных каналах и воздуховодах регулируемых вентиляционных решеток и клапанов. Воздух из помещений, в которых могут выделяться вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения здания, в том числе через вентиляционные каналы. Объединение вентиляционных каналов из кухонь, уборных, ванных комнат (душевых), совмещенных санузлов, кладовых для продуктов с вентиляционными каналами из помещений с газоиспользующим оборудованием и автостоянок не допускается.

9.8 Вентиляция встраиваемых помещений общественного назначения, кроме указанных в 4.14, должна быть автономной.

9.9 В зданиях с теплым чердаком удаление воздуха из чердака следует предусматривать через одну вытяжную шахту на каждую секцию дома с высотой шахты не менее 4,5 м от перекрытия над последним этажом.

9.10 В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2 .

СП 55.13330.2011 ДОМА ЖИЛЫЕ ОДНОКВАРТИРНЫЕ

8.3 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях в соответствии с санитарными требованиями и равномерность его поступления и распространения. Вентиляция может быть: с естественным побуждением удаления воздуха через вентиляционные каналы; с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением; комбинированная с естественным притоком и удалением воздуха через вентиляционные каналы с частичным использованием механического побуждения. Удаление воздуха следует предусматривать из кухни, уборной, ванны и при необходимости – из других помещений дома. Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы. Для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания помещений дома через окна, форточки, фрамуги и др.

8.4 Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей. Из кухни в режиме обслуживания должно удаляться не менее 60 м3 воздуха в час, из ванны, уборной – 25 м3 воздуха в час. Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха.

7.1.1 Вентиляцию следует применять для обеспечения параметров микроклимата и качества воздуха в пределах допустимых норм.
7.1.3 Вентиляцию с механическим побуждением (далее — механическую вентиляцию) следует предусматривать:
а) если параметры микроклимата и качество воздуха не могут быть обеспечены вентиляцией с естественным побуждением (далее — естественную вентиляцию) в течение года;
б) для помещений и зон без естественного проветривания.
7.1.4 Механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (далее — смешанную вентиляцию) следует предусматривать в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.
7.1.5 Механическую вентиляцию следует предусматривать для общественных и административно-бытовых помещений в районах с расчетной температурой наружного воздуха минус 40 °С и ниже (параметры Б).

7.1.10 Естественную вытяжную вентиляцию для жилых, общественных, административных и бытовых помещений следует рассчитывать на разность плотностей наружного воздуха при температуре 5 °С и внутреннего воздуха при температуре в холодный период года. Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах. Для квартир и помещений, в которых при температуре наружного воздуха 5 °С не обеспечивается удаление нормируемого расхода воздуха, следует предусматривать механическую вытяжную вентиляцию.

7.4.1 Требуемый расход приточного воздуха (наружного или смеси наружного и рециркуляционного) следует определять по расчету в соответствии с приложением И и принимать большую из величин, необходимую для обеспечения санитарно-гигиенических норм или норм взрывопожаробезопасности.

7.5.5 В помещениях жилых, общественных, административно-бытовых и производственных зданий приточный воздух следует подавать таким образом, чтобы обеспечить требуемые параметры микроклимата в пределах обслуживаемой или рабочей зоны.
7.5.6 В помещениях жилых зданий приточный воздух следует подавать из воздухораспределителей, расположенных в верхней зоне (смесительная вентиляция). В помещениях общественного назначения (с избытком или недостатком теплоты) возможно применение как смесительной, так и вытесняющей вентиляции (подача приточного воздуха через специальные воздухораспределители непосредственно в обслуживаемую зону и удаление воздуха из верхней зоны помещения).
7.5.7 В помещениях со значительными влаговыделениями при тепловлажностном отношении 4000 кДж/кг и менее следует подавать часть приточного воздуха с температурой выше температуры точки росы внутреннего воздуха в зоны возможной конденсации влаги на ограждающих конструкциях здания.

Минимальный расход, м/ч, наружного воздуха на одного человека

К.1 В таблице К.1 установлены нормы для людей, находящихся в помещении более 2 ч непрерывно.
Таблица К.1

* Норма наружного воздуха приведена для помещений кабинетов, офисов общественных зданий административного назначения. В других помещениях общественного назначения норму наружного воздуха следует принимать по требованиям соответствующих нормативных документов.

** Для помещений, в которых люди находятся не более 2 ч непрерывно (кинотеатры, театры и др.).

*** Не менее 0,35 воздухообмена в час, определяемого по общему объему квартиры.

СП 44.13330.2011 СВОД ПРАВИЛ АДМИНИСТРАТИВНЫЕ И БЫТОВЫЕ ЗДАНИЯ

7.2 Расчетную температуру воздуха и кратность воздухообмена в помещениях в холодный период года рекомендуется принимать по таблице 12.

Примечание — Расчетная температура воздуха в теплый период года и влажность в помещениях не нормируются, кроме указанных в поз.10-13, 14б, в которых расчетную температуру следует принимать в соответствии с указаниями СП 60.13330, а воздухообмен определять расчетом.

7.3 В холодный период года подачу подогретого приточного воздуха следует предусматривать в верхнюю зону помещений и, при необходимости, в коридор для возмещения объема воздуха, удаляемого из помещений, воздухообмен в которых установлен по вытяжке.

7.4 Для возмещения воздуха, удаляемого из душевых, приток следует предусматривать в помещениях гардеробных. В верхней части стен и перегородок, разделяющих душевые, преддушевые и гардеробные, следует предусматривать установку жалюзийных решеток.

7.5 В зданиях общей площадью помещений не более 108 м. в которых размещено не более двух уборных, в холодный период года допускается предусматривать естественный приток наружного воздуха через окна.

7.6 В теплый период года в помещения следует предусматривать естественное поступление наружного воздуха через открывающиеся окна. Подачу наружного воздуха системами с механическим побуждением следует предусматривать для помещений без окон, а также при необходимости обработки наружного воздуха.

7.7 В районах с расчетной температурой наружного воздуха в теплый период года выше 25 °С (параметр А) в помещениях с постоянным пребыванием людей следует предусматривать установку потолочных вентиляторов для повышения скорости движения воздуха до 0,3-0,5 м/с.

7.8 Удаление воздуха следует предусматривать, как правило, непосредственно из помещений системами с естественным или механическим побуждением. В душевых и уборных при трех санитарных приборах и более системы с естественным побуждением использовать не рекомендуется. 7.9 Удаление воздуха из гардеробных следует осуществлять через душевые. В случаях когда воздухообмен гардеробной превышает воздухообмен душевой, удаление воздуха рекомендуется выполнять через душевую в установленном для нее объеме, а разницу — непосредственно из гардеробной.

7.10 Отдельные системы вытяжной вентиляции рекомендуется предусматривать для помещений фельдшерских и врачебных, здравпунктов, душевых, уборных. Допускается устройство совмещенной вытяжной вентиляции для душевых и уборных при гардеробных по позиции 4, 5а таблицы 12.

7.11 В гардеробных помещениях по позициям 4, 5 таблицы 12 на 5 чел. и менее, работающих в одной смене, в холодный период допускается принимать однократный воздухообмен, предусматривая естественный приток наружного воздуха через окна. В помещениях гардеробных при обосновании допускается предусматривать установку шкафов для сушки спецодежды в нерабочее время, оборудованных вытяжной вентиляцией с естественным побуждением в объеме 10 м /ч воздуха от каждого шкафа.

7.12 Расчетную температуру воздуха и воздухообмен в помещениях прачечных, химчисток, столовых (комнат приема пищи — по нормам для столовых), здравпунктов, радиоузлов, телефонных станций, библиотек, архивов, киноаппаратных, студий, торгового и бытового обслуживания, залов собраний и совещаний, конференц-залов следует принимать в соответствии со сводами правил по проектированию соответствующих зданий. Приложение А (обязательное) Нормативные документы В настоящем документе использованы ссылки на следующие

Свод правил СП 118.13330.2012 «СНиП 31-06-2009. Общественные здания и сооружения»

7.18 Удаление воздуха из помещений спален ДОО, имеющих сквозное или угловое проветривание, допускается предусматривать через групповые помещения. Вытяжные воздуховоды из пищеблоков не должны проходить через групповые или спальные помещения,

7.19 Расчетную температуру и кратность воздухообмена в зданиях школ рекомендуется принимать по таблице 7.1. Точность поддержания расчетной температуры в эксплуатационном режиме в спальных комнатах интернатов должна быть +1°С .

Расчетная температура воздуха, °С

Кратность воздухообмена в 1 ч, не менее

Зрительный зал вместимостью 800 мест и более с эстрадой, вместимостью 600 мест и более со сценой

По расчету, но не менее 20 3 м / ч притока наружного воздуха на одного зрителя

В холодный период года: для отопления кинотеатров* — 14°С; относительная влажность — 40-45% при расчетной температуре наружного воздуха по параметрам Б.

В теплый период года: относительная влажность — 50-55% при расчетной температуре наружного воздуха по параметрам Б

Зрительный зал вместимостью до 800 мест с эстрадой, вместимостью до 600 мест со сценой

В холодный период года: для отопления кинотеатров* — 14°С; В теплый период года: не более чем на 3°С выше температуры наружного воздуха по параметрам А (в климатическом районе IV для залов вместимостью 200 мест и более по аналогии со зрительным залом на 600 мест и более)

Сцена, арьерсцена, карман

* В случаях, когда в кинотеатрах не предусматривается гардероб для зрителей.

7.28 В хранилищах, лекционных и читальных залах библиотек с фондом 200 тыс. единиц хранения и более, а также в хранилищах архивов следует предусматривать рециркуляцию воздуха. Объем наружного воздуха надлежит определять расчетом. В помещениях хранилищ он не должен превышать 10% общего объема подаваемого воздуха. В читальных и лекционных залах объем притока наружного воздуха должен быть не менее 20 3 м /ч на одного человека.

7.29 Для хранилищ библиотек должны быть предусмотрены фильтрация наружного и рециркуляционного воздуха до предельно допустимой концентрации пыли и микроорганизмов в воздухе помещения, определенной технологическим заданием. Объем удаляемого воздуха следует определять из расчета шестикратного обмена в 1 ч по большому хранилищу. В библиотеках и архивах расчетную температуру воздуха следует принимать равной 18°С. Кратность воздухообмена в 1 ч следует принимать 2, но не менее 20 3 м /ч наружного воздуха на одно место. Относительная влажность воздуха в зданиях библиотек и архивов должна быть не более 55%.

7.30 В магазинах торговой площадью до 250 2 м допускается предусматривать вентиляцию с естественным побуждением.

7.31 Расчетная температура воздуха в помещениях магазинов принимается по технологическому заданию. Кратность воздухообмена в магазинах следует принимать не менее 1 в 1 ч.

7.32 В спортивных и физкультурно-оздоровительных сооружениях подвижность воздуха в зонах нахождения занимающихся, м/с, не должна превышать: в залах ванн бассейнов (в том числе оздоровительного плавания и обучения не умеющих плавать) 0,2; в спортивных залах для борьбы, настольного тенниса, крытых катках и залах гребных бассейнов 0,3; в остальных спортивных залах, залах для подготовительных занятий в бассейнах и помещениях для физкультурно-оздоровительных занятий 0,5

7.33 Относительную влажность воздуха, %, следует принимать: в спортивных залах без мест для зрителей, в помещениях для физкультурно-оздоровительных занятий и залах для подготовительных занятий в бассейнах 30-60; в залах ванн бассейнов (в том числе гребных) 50-60. Нижние пределы относительной влажности приведены для холодного периода года при температурах, указанных в таблице 7.4. При теплотехническом расчете ограждающих конструкций залов ванн бассейнов относительную влажность следует принимать 67%, а температуру — 27°С. При применении клеенодеревянных конструкций в зоне их расположения должна круглосуточно и круглогодично обеспечиваться относительная влажность не менее 45%, а температура не должна превышать — 35°С. 7.34 Расчетную температуру воздуха и кратность воздухообмена в помещениях физкультурно-спортивных залов следует принимать по таблице 7.4

Расчетная температура воздуха и влажность, %

Кратность воздухообмена в 1 ч, не менее

1 Спортивные залы с трибунами более 800 мест, крытые катки с трибунами для зрителей

В холодный период года: — 18°С при относительной влажности 30-45% и расчетной температуре наружного воздуха по параметрам Б. В теплый период года — не выше 26°С (на крытых катках не выше 25°С) при относительной влажности не более 60% (на катках не более 55%) и расчетной температуре наружного воздуха по параметрам Б

По расчету, но не менее 80 3 м 3 / ч притока наружного воздуха на одного занимающегося и не менее 20 3 м 3 / ч на одного зрителя

2 Спортивные залы с трибунами на 800 мест и менее

18°С — в холодный период года

3 Залы ванн бассейнов (в т.ч. для оздоровительного плавания и обучения не умеющих плавать) с местами для зрителей или без них

На 1-2°С выше температуры воды в ванне

4 Спортивные залы без мест для зрителей

По расчету, но не менее 80 3 м / ч притока наружного воздуха на одного занимающегося

5 Залы для подготовительных занятий в бассейнах, хореографические классы, помещения для физкультурно- оздоровительных занятий

В системах воздушного отопления спортивных залов, совмещенных с вентиляцией и кондиционированием воздуха, допускается применение рециркуляции воздуха при обеспечении подачи нормативных объемов наружного воздуха, а также фильтрации и обеззараживания рециркуляционного воздуха.

7.35 Расчет воздухообмена в универсальных залах с ледовой ареной и с местами для зрителей следует выполнять для следующих эксплуатационных режимов функционирования: соревнование на ледовой площадке со зрителями; соревнование или зрелище со зрителями без использования льда; тренировка на льду без зрителей. В спортивных залах безо льда и в залах ванн бассейнов с местами для зрителей расчет воздухообмена следует выполнять для двух режимов — со зрителями и без.

7.36 Вытяжную вентиляцию с естественным побуждением допускается предусматривать в помещениях административно-офисных зданий с расчетным количеством сотрудников менее 300 человек и высотой 1-3 этажа.

7.37 Системы отопления следует предусматривать для зданий и сооружений отдыха и туризма круглогодичного функционирования, а также следующих помещений зданий летнего функционирования: изоляторов и медицинских пунктов во всех климатических районах, кроме IV; помещений детских оздоровительных лагерей. В жилых комнатах и обеденных залах летних домов отдыха, турбаз и пансионатов, проектируемых для I и II климатических районов, допускается предусматривать отопление в соответствии с заданием на проектирование.

7.38 В гостиницах высших разрядов («пять звезд», «четыре звезды»), размещаемых в любом климатическом районе, должны быть предусмотрены кондиционирование воздуха в обеденных залах и в производственных помещениях предприятий общественного питания при значительных тепловыделениях, а также приточно-вытяжная вентиляция в остальных служебных помещениях.

7.39 Абзац первый исключен с 1 сентября 2014 г. В помещениях операционных, палат интенсивной терапии, ожоговых палат и подобных помещений с высокими требованиями к чистоте воздуха допускается использовать рециркуляцию воздуха дополнительно к нормативному объему подачи свежего воздуха. Подвижность воздуха в палатах и других лечебных и диагностических помещениях должна быть не более 0,15 м/с, в зонах однонаправленного воздушного потока — в пределах от 0,24 до 0,30 м/с.

7.40 В палатах отделений больниц в сельских населенных пунктах увлажнение воздуха в приточных вентиляционных установках допускается не предусматривать.

7.41 Проектирование систем вентиляции и кондиционирования вокзалов должно обеспечивать нормативные параметры чистоты, температуры и влажности воздуха. Рециркуляционный воздух следует использовать в объеме, не превышающем 30% подаваемого в помещение воздуха. Относительная влажность воздуха должна быть в пределах 30-60%. Механическая приточная вентиляция должна подавать в помещение не менее 30 3 м /ч наружного воздуха на одного человека. 7.42 Для помещений, не оборудованных системой механической приточной вентиляции, следует предусматривать открывающиеся регулируемые форточки или воздушные клапаны для подачи наружного воздуха, размещаемые на высоте не менее 2 м от пола.

7.43 Подачу приточного воздуха следует предусматривать непосредственно в помещения с выделениями вредных веществ в объеме 90% количества воздуха, удаляемого вытяжными системами, остальное количество воздуха (10%) — в коридор или холл.

7.44 Удаление воздуха из рабочих помещений площадью менее 35 2 м допускается предусматривать за счет перетекания воздуха в коридор.

7.45 Требования к внутреннему противопожарному водопроводу зданий культурно-зрелищных, учреждений, библиотек, архивов и спортивных сооружений приведены в приложении Л, а также в СП 5.13130, СП 8.13130 и СП 10.13130.

7.46 В макетных мастерских и других помещениях, где возможно выделение в воздух пыли и аэрозолей, объем воздуха, удаляемого через вытяжной шкаф, следует определять в зависимости от скорости движения воздуха в расчетном проеме шкафа согласно таблице 7.5.

8.6 Удаление воздуха из учебных помещений школ следует предусматривать через рекреационные помещения и санитарные узлы, а также за счет эксфильтрации через наружное остекление с учетом требований СП 60.13330. При приточной вентиляции с механическим побуждением или децентрализованным притоком в учебных помещениях следует предусматривать естественную вытяжную вентиляцию из расчета однократного и более воздухообмена в 1 ч. При воздушном отоплении вытяжные каналы из учебных помещений не предусматриваются.

8.7 Для воздушного отоп 8.16 Для лекционных залов, читальных залов и хранилищ библиотек допускается устройство вытяжной вентиляции с естественным побуждением.

8.17 Единой системой приточной вентиляции допускается обеспечивать все помещения, за исключением конференц-залов, помещений предприятий общественного питания, киноаппаратной и аккумуляторной, для каждого из которых необходимо предусматривать самостоятельные системы приточной вентиляции.

8.18 Для помещений, не оборудованных системой механической приточной вентиляции, следует предусматривать открывающиеся регулируемые форточки или воздушные клапаны для подачи наружного воздуха, размещаемые на высоте не менее 2 м от пола.

8.19 Самостоятельные системы вытяжной вентиляции следует предусматривать для следующих помещений: санузлы и курительные; помещения предприятий общественного питания; помещения производственно-технического назначения и складских; лаборатории, в том числе учебные и другие помещения в соответствии с требованиями СП 60.13330.

8.20 Вытяжную вентиляцию из спальных комнат санаториев и учреждений отдыха рекомендуется предусматривать с естественным побуждением. В жилых комнатах учреждений отдыха для климатического района IV рекомендуется предусматривать вытяжную вентиляцию с механическим побуждением.

8.21 Удаление воздуха из жилых комнат и номеров, имеющих санузлы, следует предусматривать через санузлы с устройством переточных решеток в нижней части стен санузлов и (или) дверных полотен.

СанПиН 2.4.1.2660-10 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы в дошкольных организациях»

VIII. Требования к отоплению и вентиляции

8.1. Здания дошкольных организаций оборудуютсистемами центрального отопления и вентиляции в соответствии с требованиями,предъявляемыми к отоплению, вентиляции и кондиционированию воздуха вобщественных зданиях и сооружениях.

8.2. Теплоснабжение зданий дошкольных организацийследует предусматривать от тепловых сетей ТЭЦ. районных и местных котельных срезервным вводом. Допускается применение автономного или газового отопления.

Паровое отопление не используется.

8.3. Для поддержания оптимальных параметровтемпературного режима отопительные приборы оборудуются регулируемыми кранами.

Не допускается использование переносныхобогревательных приборов, а также обогреватели с инфракрасным излучением.

При наличии печного отопления в существующихзданиях дошкольных организаций топка устраивается в недоступном для детейместе. Во избежание загрязнения воздуха помещений окисью углерода печные трубызакрываются не ранее полного сгорания топлива и не позднее, чем за два часа доприхода детей.

8.4. Средняя температура поверхности нагревательныхприборов не должна превышать 80 °С.

Во избежание ожогов и травм у детей отопительныеприборы, конструкция которых не имеет защитных устройств, следует ограждатьсъемными решетками из дерева или термостойких материалов, разрешенных кприменению в установленном порядке.

Ограждения из древесно-стружечных плит и другихполимерных материалов не используются.

Для вновь строящихся и реконструируемых зданийдошкольных организаций печное отопление не допускается.

8.5. В зимний период температура пола в групповыхпомещениях, расположенных на первых этажах здания, должна быть не менее 22 °С.

8.6. Относительная влажность воздуха в помещениях спребыванием детей должна быть в пределах 40-60 %, в производственных помещенияхпищеблока и постирочной — не более 70 %.

8.7. Все помещения ежедневно и неоднократнопроветриваются в отсутствие детей. Сквозное проветривание проводят не менее 10 минутчерез каждые 1,5 часа. В помещениях групповых и спальнях во всех климатическихрайонах, кроме IA, IБ, IГ климатических подрайонов, следует обеспечитьестественное сквозное или угловое проветривание. Проветривание через туалетныекомнаты не допускается.

В присутствии детей допускается широкаяодносторонняя аэрация всех помещений в теплое время года.

8.8. Длительность проветривания зависит оттемпературы наружного воздуха, направления ветра, эффективности отопительнойсистемы. Проветривание проводят в отсутствие детей и заканчивают за 30 мин. доих прихода с прогулки или занятий.

При проветривании допускается кратковременноеснижение температуры воздуха в помещении, но не более чем на 2-4 °С.

В помещениях спален сквозное проветривание проводятдо укладывания детей спать.

В холодное время года фрамуги, форточки закрываютза 10 минут до отхода ко сну детей; открывают во время сна с одной стороны изакрывают за 30 минут до подъема.

В теплое время года сон (дневной и ночной)организуют при открытых окнах (избегая сквозняка).

8.9. Значения температуры воздуха и кратностиобмена воздуха помещений в 1 час должны приниматься в соответствии сприложением 3 настоящих санитарных правил.

Скорость движения воздуха в основных помещениях неболее 0,1 м/с.

8.10. Концентрация вредных веществ воздухапомещений с постоянным пребыванием детей (групповые, игровые, спальни, комнатыдля музыкальных и физкультурных занятий и др.) не должны превышатьпредельно-допустимые концентрации (ПДК) для атмосферного воздуха населенныхмест.

8.11. Контроль за температурой воздуха во всехосновных помещениях пребывания детей осуществляют с помощью бытовоготермометра, прикрепленного на внутренней стене, на высоте (0,8-1,0 метра).

Оставить отзыв

http://simplething.ru

legkoe-delo.ru

виды вентиляции. Требования к вентиляции. Монтаж вентиляции

Установка системы вентиляции позволяет сделать проживание в квартире или доме намного более комфортным. Современные конструкции подобного рода отличаются надежностью, долговечностью, эффективностью в работе и относительной простотой в монтаже. Существует несколько разновидностей вентиляционных систем, о которых и поговорим далее в статье.

Типы конструкций

Итак, давайте разберемся с тем, какой может быть в доме или квартире вентиляция. Виды вентиляции на данный момент используются такие:

  • С естественной циркуляцией воздуха. Такие системы установлены в большинстве старых городских квартир и загородных домов. В данном случае происходит естественный воздухообмен между помещением и улицей. Приток воздуха идет через щели в дверях и рамах окон. Отработанные загрязненные потоки удаляются через специально установленный вытяжной стояк.
  • Экономная вентиляция. В этом случае на чердаке устанавливается вытяжные каналы. В них вставляется вентилятор. Под окнами при этом в стенах просверливаются отверстия, в которые монтируют клапаны. Последние открываются одновременно с началом работы вентилятора.
  • Приточная техническая вентиляция. В этом случае в стены дома в стенах устанавливаются вентиляторы. Эти устройства забирают воздух с улицы и загоняют его зимой в нагреватель, а далее – в воздуховоды, ведущие в помещения. Управление вентиляторами осуществляет система автоматики через датчики температуры либо через таймер с установленным временем включения/выключения.
  • Принудительная вентиляция. В этом случае потоками управляет (обеспечивает их подачу с улицы, распределение по комнатам и удаление) особое устройство. По комнатам при этом протягиваются воздуховоды.

Требования к вентиляции

Разумеется, проект подобной конструкции должен составляться с учетом всех положенных нормативов и правил. Каких именно, рассмотрим далее. Итак:

  • В жилых зданиях воздухообмен не менее 3 м3 в час на квадратный метр – это то, что должна в обязательном порядке обеспечивать вентиляция. Виды вентиляции подбираются, в том числе и в соответствии с этим показателем. Определить его можно и как сумму воздухообменов в разных помещениях квартиры или дома:

Комната

Скорость (м3/час)

Примечание

Ванная

25

Туалет

25

Кухня

60-90

В зависимости от плиты

В жилых комнатах

25

В коридорах

16

В курилках

70

В гараже

3-4

На 1м2

Правила, которые нужно соблюдать при сборке

При монтаже самой вентиляции следует соблюдать следующие рекомендации:

  • Элементы приточной ветви на улице должны располагаться не ниже 1 м от высоты снежного покрова зимой.
  • Также их следует располагать на высоте не менее 2 м от поверхности земли.
  • В любом случае уровень вентиляции в жилой квартире или доме по отечественным нормативам должен обеспечивать однократную смену воздуха в час, по европейским – 1,3 объема в час.

Достоинства и недостатки естественной вентиляции

Подобные системы обычно устанавливаются в небольших по площади домах. В этом случае вентиляция зданий осуществляется за счет разницы температур в комнатах и на улице. Попадая в стояк, отработанные потоки поднимаются вверх и выбрасываются на улицу.

Эффективность работы естественной вентиляции зависит от нескольких факторов:

  • Высоты и диаметра стояка.
  • Силы ветра на улице.
  • Физических свойств материала, использованного для изготовления стояка.

К достоинствам систем с естественной циркуляцией воздуха можно отнести прежде всего простоту монтажа и дешевизну. Обслуживание вентиляции этого типа ничего сложного собой не представляет. Достаточно просто время от времени проверять работоспособность стояка, поднося к нему зажигалку. В случае засора нужно будет просто провести очистку.

К недостаткам таких систем относят невысокий КПД работы, большие теплопотери в помещениях в зимний период времени, появление конденсата из-за резкого поступления холодного воздуха.

Плюсы и минусы экономной вентиляции

Эта разновидность обеспечивает несколько более эффективный воздухообмен в помещениях дома. В данном случае неплохое проветривание можно устроить во всех комнатах. К тому же, движутся потоки из-за работы вентилятора гораздо быстрее. В монтаже подобные системы также максимально просты, а их установка обходится недорого. Их недостатком считается прежде всего большие теплопотери в зимний период времени.

Приточная конструкция

Какая еще может быть установлена в доме или квартире вентиляция? Виды вентиляции приточного типа – вариант довольно-таки удобный и также часто используется для проветривания жилищ. Обходится эта разновидность систем несколько дешевле приточно-вытяжных рекуперативных. Работает она менее эффективно, чем последние, но лучше, чем естественная вентиляция. Подобные системы обычно, однако, используются только для проветривания помещений дома с не слишком загрязненным воздухом – спален, кабинетов и т. д.

Достоинства и недостатки принудительных приточно-вытяжных конструкций

Монтаж вентиляции этого типа обычно производится в больших домах. Принудительная система на данный момент считается наиболее эффективной. Современные конструкции этого типа способны обеспечить вентиляцию дома в объеме 150-600 м3 в час. В блок приточно-вытяжной вентиляции, помимо подающих и вытягивающих вентиляторов, в этом случае обычно устанавливается еще одно устройство – рекуператор. Оно необходимо для того, чтобы забирать тепло у выбрасываемого из помещения воздуха и отдавать его приточному.

Разумеется, обходятся подобные системы довольно-таки дорого. Обслуживание вентиляции принудительно типа – дело также непростое. В случае необходимости ремонта придется вызывать специалистов. Да и в установке и проектировании подобные системы очень сложны.

Сборка системы

Далее давайте посмотрим, как собирается принудительная приточно-вытяжная вентиляция. Виды вентиляции попроще обычно монтируются самостоятельно. Работу же по составлению проекта рекуперативных систем чаще поручают специалистам. Собственно сам монтаж таких системы – процедура также очень ответственная.

Лучше всего, если данную работу тоже проведут профессионалы. Однако далее — для того чтобы вы имели общее представление о том, что представляет собой данное мероприятие – вкратце рассмотрим основные этапы сборки такой системы:

  • После составления проекта в стенах в нужных местах просверливают отверстия под воздуховоды.
  • В них вставляют патрубки, оборудованные клапанами обратной тяги и переходниками.
  • Далее на чердаке или в специально отведенном помещении на ровную площадку устанавливают блок с вентиляторами и рекуператором.
  • После этого приступают к монтажу воздуховодов. Удобнее всего использовать гибкие. Их пропускают за стеновой отделкой, натяжными потолками или в перекрытиях. К каждой комнате должны подходить две трубы – приточная и вытяжная.
  • После того как монтаж будет закончен, основные магистрали одной стороной подсоединяют к патрубкам в стенах, второй подключают к рекуператору блока. Какой воздуховод, к какому его патрубку присоединять, указывается в инструкции к этому оборудованию.

Как выбрать блок с вентиляторами и рекуператором

Итак, как производится монтаж вентиляции, мы с вами выяснили. Далее посмотрим, как правильно выбрать оборудование. При покупке блока приточно-вытяжной вентиляции прежде всего следует обратить внимание на два основных параметра – производительность и напор. Также важными могут быть следующие факторы:

  • Уровень шумности. Разумеется, чем меньше он будет, тем лучше.
  • КПД теплообменника. Модели с высокими показателями в этом плане позволяют экономить больше электроэнергии.
  • Габариты блока. Современные устройства обычно имеют очень небольшие размеры. Однако проследить за тем, чтобы блок поместился в отведенном для него помещении, все же стоит.
  • Разновидность фильтров. Их приходится довольно-таки часто менять. Поэтому лучше покупать те модели, в которых данная комплектующая стоит не слишком дорого.

Вентиляция и кондиционирование

Разумеется, в современных домах используются не только системы вентиляции. Практически всегда одновременно с ними в комнатах устанавливаются кондиционеры. Существует несколько вариантов синхронного использования двух этих систем:

  • Чаще всего вентиляция устанавливается отдельно от кондиционера. В этом случае они работают как независимые системы. Вариант это достаточно удобный. Недостаток у него только один. Из-за сложности точного выбора мест расположения вентиляционных решеток и кондиционеров, в некоторых помещениях дома могут возникать зоны некомфортной температуры.
  • Иногда в домах используется вентиляция и кондиционирование в одной системе. Это также достаточно удобный вариант. В этом случае на чердаке устанавливается очень мощный канальный кондиционер с подмесом воздушных потоков. От него во все комнаты отводятся магистрали. К достоинствам подобной системы можно отнести прежде всего то, что ее конструктивные элементы не уродуют дизайн комнат. Все они скрыты за отделкой потолка. Минусом подобных конструкций считается невозможность регулирования температуры в данном конкретном помещении.
  • Канальные кондиционеры устанавливаются, как правило, в обычных домах. Офисная и производственная вентиляция (в маленьких цехах), а также проветривание больших загородных коттеджей выполняются по схожему принципу. Однако в данном случае основным элементом системы является центральный кондиционер. Его отличительной особенностью является то, что он представляет собой полноценную приточно-вытяжную систему, в которую просто добавлена охлаждающая секция. Канальное же устройство, по сути – это обычный кондиционер, к которому можно подключать приточную ветвь воздуховода.
  • Еще один вариант совмещения кондиционирования и вентиляции – использование отдельных канальных кондиционеров в каждой комнате. Такие конструкции совмещают в себе все преимущества первого и второго способов. То есть помещения выглядят эстетично, при этом в каждом из них может быть установлена наиболее комфортная температура. Недостатком такой конструкции считается лишь их дороговизна и сложность в установке.

С помощью современных вентиляционных систем и систем кондиционирования можно сделать жизнь в загородном доме или городской квартире максимально удобной и комфортной. Конечно, установка сложных и наиболее совершенных конструкций этого типа обойдется недешево. Но и эффект от их применения будет более чем заметным.

fb.ru

3.5. Освещение, отопление, вентиляция



3.5.1. Освещение производственных помещений должно соответствовать СНиП «Естественное и искусственное освещение. Нормы проектирования».

3.5.2. Светильники с люминесцентными лампами должны иметь защитную решетку (сетку), рассеиватель или специальные ламповые патроны, исключающие возможность выпадания ламп из светильников; светильники с лампами накаливания — сплошное защитное стекло.

3.5.3. Люминесцентное освещение допускается только в случае, если решен вопрос с утилизацией отработанных люминесцентных ламп, содержащих ртутный наполнитель.

3.5.4. Для освещения помещений с открытыми технологическими процессами светильники следует размещать таким образом, чтобы исключить возможность попадания осколков в продукт.

3.5.5. Санитарная обработка светильников должна производиться не реже 1 раза в квартал, а в цехах икорного производства — не реже 1 раза в неделю в соответствии с графиком санитарной обработки цеха.

Наблюдение за состоянием и эксплуатацией осветительных установок должно возлагаться на технически подготовленное лицо.

3.5.6. Все производственные помещения икорных цехов должны быть оборудованы бактерицидными лампами из расчета 1,5 — 2,2 Вт на 1 куб. м воздуха. Бактерицидные лампы включают за 1 ч до начала работы (присутствие людей в помещении с включенными бактерицидными лампами запрещается). После выключения бактерицидных ламп в помещение разрешается входить не ранее чем через 30 мин.

Учет времени работы бактерицидных установок (в соответствии с паспортным ресурсом) ведется в специальном журнале.

3.5.7. Площадь окон в основных производственных цехах должна составлять не менее 30% от площади пола. Для предупреждения от излишней яркости окна должны выходить на северную сторону. Наилучшая освещенность достигается расположением нижнего края окна на высоте 80 — 90 см от пола, а верхнего — на расстоянии 20 — 30 см от уровня потолка. Ширина простенков между окнами не должна превышать полуторную ширину окна.

3.5.8. Наружная остекленная поверхность световых проемов (окон, фрамуг, форточек) должна очищаться от пыли и копоти по мере загрязнения, но не реже 1 раза в квартал, внутренняя — не реже 1 раза в месяц. В зимнее время разрешается очищать остекление только внутренних рам оконных проемов.

Разбитые стекла в окнах немедленно заменяют целыми. Устанавливать в окнах составные стекла запрещается.

Световые проемы как внутри, так и снаружи здания не допускается загромождать посторонними предметами.

3.5.9. Расстановка машин и оборудования в помещении должна проводиться с учетом максимального попадания светового потока на рабочие места, однако при этом исключается попадание прямых солнечных лучей.

3.5.10. В случае изменения в назначении производственного помещения, а также при перестановке или замене одного оборудования другим, осветительные установки должны быть переоборудованы и приспособлены к новым условиям без отклонения от норм освещенности.

3.5.11. Во всех производственных, административных и бытовых помещениях должна быть предусмотрена вентиляция, обеспечивающая условия воздушной среды в соответствии со СНиП «Отопление, вентиляция и кондиционирование воздуха», СНиП «Административные и бытовые здания», ГОСТ «Общие санитарно-гигиенические требования».

3.5.12. Для естественного проветривания помещений должны предусматриваться форточки, открывающиеся фрамуги и створы рам с механическими приспособлениями для их открывания и фиксации, жалюзные решетки и т.п. Окна должны открываться внутрь помещений для обеспечения их мойки.

3.5.13. Все воздухозаборные устройства должны располагаться в местах, исключающих попадание в них загрязненного воздуха, газов и воды. Для очистки воздуха от пыли воздухозаборные устройства систем, обслуживающих цехи пищевой продукции, снабжаются фильтрами.

3.5.14. Приточные вентиляционные устройства и вытяжные отверстия естественной вентиляции должны быть оборудованы сетками для защиты от насекомых.

3.5.15. Вентиляционные каналы, воздухоотводы от технологических аппаратов необходимо по мере загрязнения (не реже 1 раза в год) разбирать и очищать их внутреннюю поверхность.

3.5.16. С целью предупреждения переохлаждения производственных помещений следует предусматривать у технологических проемов и тамбуров воздушно-тепловые завесы.

3.5.17. Рециркуляция воздуха в системах вентиляции и воздушного отопления в производствах, сопровождающихся выделением ядовитых паров, газов и пыли, в машинных и аппаратных отделениях аммиачных холодильных установок запрещается.

3.5.18. Каждое производство должно иметь самостоятельные вентиляционные системы. Также не допускается объединение в одну общую вытяжную установку отсосов пыли и легкоконденсирующихся паров, отсосов веществ, создающих при смешивании ядовитую или взрывоопасную смесь.

3.5.19. На предприятиях предусматривается централизованное отопление.

3.5.20. Температура воздуха и относительная влажность в производственных помещениях, камерах и складах для хранения и созревания продукта должны соответствовать требованиям ГОСТ 12.1.005-88 и технологическим инструкциям.

3.5.21. Отопление на холодильниках, в отделениях по размораживанию сырья, в цехах холодного посола, в складских помещениях должно предусматриваться в соответствии с требованиями СНиП «Отопление, вентиляция и кондиционирование воздуха» и технологических инструкций.

Системы отопления в производственных помещениях должны быть водяными при температуре теплоносителя 150° C или паровыми (130° C) с местными нагревательными приборами, имеющими гладкую поверхность, легкодоступную для очистки.

В административно-бытовых помещениях температура теплоносителя для двухтрубных систем отопления — 95° C, для однотрубных — 105° C.

3.5.22. Все производства, резко отличающиеся по температурно — влажностным режимам, должны быть в отдельных помещениях и сообщаться между собой при необходимости через тамбуры, коридоры, двери и т.п.

3.5.23. Источники значительного паро- и тепловыделения следует теплоизолировать (закрывать крышками, изолировать кожухами, оборудовать колпаками).

3.5.24. В производственных помещениях должна быть предусмотрена автоматическая регулировка температуры воздуха в зависимости от внешних метеорологических условий.



studfiles.net

Требования к системам вентиляции

Главная > Статьи > Коммуникации > Вентиляция

Санитарно-гигиенические требования

Они направлены на обеспечение воздухообмена, необходимого для соблюдения требований санитарных норм. Это касается температурно-влажностных параметров, а также допустимого уровня вредных для здоровья человека компонентов. Наиболее критичный параметр – содержание пыли в воздухе – многие системы вентиляции работают без фильтрации, состояния венткамер и каналов не соответствуют надлежащим требованиям. Они предусматривают обязательную фильтрацию поступающего во внутренние помещения приточного воздуха. Можно проводить влажную уборку стенок приточных установок благодаря их специальным покрытиям. Фильтры нового поколения не только очищают поступающий воздух от пыли и бактерий, но и озонируют его, а также придают ему приятный запах.

Требования к технологии

Они направлены на соблюдение соответствия состава воздуха в промышленной зоне требованиям технологии производства. Некоторые технологические процессы, в частности работа с гигроскопичными материалами, требуют особого температурно-влажностного режима. Для определения параметров вентиляционной системы основное значение имеют не комфорт персонала, а производственная необходимость. Как правило, надо руководствоваться не правилами прокладки системы вентиляции, а общими стандартами.

Требования к энергосбережению

Суть этих пунктов – все основные функции системы вентиляции должны выполняться при наименьшем потреблении электричества и тепла. Этому должны способствовать современные способы производства вентоборудования, оптимальный подбор его параметров, применение современных эффективных технологий, включая рекуперацию (вторичное использование тепловой энергии вытесняемого воздуха), установка средств автоматического управления параметрами (САР). Применение этих современных средств улучшает функционирование вентоборудования в том или ином режиме и позволяет осуществлять эффективное управление системами любой сложности при наименьшем расходе энергии.

Разработка обтекаемых фигур вентоборудования тоже способствует сильному уменьшению аэродинамического сопротивления компонентов системы вентиляции, оптимизировать энергетические параметры вентиляционного и насосного оборудования. Значительно снизить энергопотребление системы вентиляции позволят следующие меры:

  • Использование электродвигателей с внешним ротором;
  • Применение инверторных преобразователей для управления скоростью вращения вентиляторных и насосных колёс;
  • Применение подшипников современных конструкций;
  • Использование качественных теплоизоляционных материалов.

Требования к экономической части

Оно должно выражаться в стремлении минимизировать финансовые затраты на саму систему вентиляции и эксплуатационные расходы, в противном случае заказчик может отказаться от неё. Это требование выполнить очень трудно — цена качественного вентиляционного оборудования большая, затраты на использование тепла и электроэнергии постоянно увеличиваются. Это приводит к недоступности систем вентиляции для малообеспеченного заказчика.

Поэтому он зачастую покупает оборудование низкого качества исходя исключительно из фактора цены. Кроме того, система вентиляции часто создаётся формально, чтобы быть принятой службами пожарного и санитарного надзора, дающими разрешение на дальнейшую деятельность организации. Перспектива функционирования системы вентиляции такого заказчика, как правило, и вовсе не волнует. В результате состояние воздуха не предприятии и близко не отвечает самым минимальным требованиям. Стоит сказать, что цена приобретения самой системы вентиляции и стоимость эксплуатационных затрат относятся к разным статьям в рамках бухгалтерии любого предприятия. Затраты в пересчёте на 1 год рассчитываются по простой формуле:

П = К / Т + Э, где К – капитальная стоимость системы, Т+Э – годовая стоимость затрат на тепло- и электроэнергию.

Требования к конструкции и технологическим параметрам

Они сводятся к обеспечению наиболее эффективным методам производства компонентов системы вентиляции. Их конструкция должна соответствовать стандартам современных техпроцессов. Изготовление компонентов системы вентиляции должно учитывать и внедрять на практике все современные технологические решения. Это, в частности, касается обеспечения качества готовых изделий и точности соблюдения параметров.

На современных производствах компоненты систем вентиляции изготавливаются на автоматизированных линиях и станках с ЧПУ. Именно данный уровень производства может придать готовым изделиям необходимую надёжность применительно к дальнейшему использованию. Технологические процессы сейчас максимально стандартизованы, человеческий фактор сведён к минимуму.

Современные конструкции и технологии сводят к минимуму дорогие и трудозатратные операции (например, сборка винтовых соединений). Практически все изделия, на которых не лежит ключевая нагрузка, изготавливается из пластика. Если возможно, изделия штампуются. Даже сложные декоративные рисунки выполняются с помощью автоматических линий. Это не только удешевляет производство, но и увеличивает стойкость данного покрытия.

Требования к эксплуатационным характеристикам

Они сводятся к минимизации стоимости эксплуатации системы вентиляции, к уменьшению соответствующих трудозатрат. Для этого надо увеличить срок службы вентиляционного оборудования, чтобы в частом обслуживании или ремонте не возникала необходимость. К примеру, подшипники нового поколения не требуют постоянной смазки. Детали и механизмы системы вентиляции должны быть максимально доступны. С этой целью предусмотрены дверцы и люки. Фильтры и калориферы также должны быть расположены так, чтобы их можно было легко обслуживать (существуют модели, выдвигающиеся на салазках). В ряде случаев необходима подсветка элементов системы вентиляции, чтобы осуществлять визуальный контроль состояния вентиляционного оборудования и проводить влажную уборку поверхностей.

Обслуживание и ремонт систем вентиляции должны осуществлять только обученные и квалифицированные специалисты.

Противопожарные требования

Противопожарные требования направлены на исключение вероятности пожароопасной ситуации при работе системы вентиляции. Для этого в систему встраиваются устройства автоматики, отключающие работу оборудования, если существует опасность возгорания. В случае, если система вентиляции работает на взрыво- или пожароопасном объекте, необходимо применять взрывозащищённые варианты оборудования (у большинства производителей они имеются). Существуют противопожарные клапаны, их надо устанавливать в случае имеющейся вероятности возгорания. Материалы, применяющиеся в системе вентиляции, в таких ситуациях тоже должны быть негорючими.

Требования к экологической безопасности

Эти требования направлены на сохранение окружающей среды. Применительно к системам вентиляции необходимо отказаться от применения фреоносодержащих хладагентов, разрушающих озоновый слой Земли. Пластиковые компоненты системы вентиляции не должны содержать вредные для людей компоненты. Кроме того, возудух и газы, выделяемые во время работы системы вентиляции, необходимо очищать с помощью эффективной системы фильтрации. Уменьшение энергопотребления – тоже одна из мер, направленная на уменьшение загрязнения окружающего пространства.

Требования к архитектурно-строительной части

Направлены на соблюдении соответствия компонентов системы вентиляции интерьерам помещений и внешнему виду зданий и их конструкции. Прокладка системы воздуховодов и расположение вентиляционного оборудования не должны вступать в противоречие с архитектурными и конструктивными требованиями здания. Общий объём системы вентиляции должен быть по возможности минимизирован, для основного оборудования должны быть выделены отдельные помещения (венткамеры).

Система расположения воздуховодов должна учитывать расположение основных строительных конструкций, особенно несущих элементов и ни в коем случае не способствовать их разрушению.

Монтаж вентиляционных магистралей через гидроизоляционную систему кровли ни в коем случае не должен нарушать целостность этой системы.

На этапах архитектурного решения и проектирования необходимо учитывать параметры и расположение основного вентиляционного оборудования, размеры сечения воздуховодов и схему их прокладки. В помещениях с большой площадью имеет смысл смонтировать несколько вентиляционных камер, чтобы избежать укладки длинных сегментов воздуховодов. В коридорах зданий желательно подвесные потолки располагать на расстоянии 30-50 см от основных потолков, чтобы воздуховоды можно было расположить в образовавшейся нише. При монтаже вертикальных участков магистралей системы вентиляции нужно исчпользовать специальные шахты или закрывать вентиляционные коробы обшивными материалами (как правило, из гипсокартона).

Требования СМР

Направлены на обеспечение надёжности сборки конструкции, качества смонтированной системы вентиляции. Основной акцент необходимо ставить на обеспечение герметичности всех соединений сегментов воздуховодов, качество уплотнения. Крепления ни в ком случае не должны портить материал, их параметры должны быть чётко прописаны в проектной и исполнительной документации. В работе нужно применять специализированный (подходящий для данного вида работ) инструмент. Тяжёлые и габаритное оборудование должно быть перемещено и установлено с помощью специальных, предназначенных для этого, систем (спецтранспорта, строповочных материалов, специальных рам и каркасов).

Компании, ориентирующиеся на современное производство, предлагают различные передовые технологические решения, сопровождая своё оборудование детальными инструкциями. Существуют технические средства для точного соблюдения горизонтальности и вертикальности. С целью ускорения сборки болтовые соединения заменяются защёлочными. Если есть возможность применения гибких воздуховодов для подсоединения вентоборудования, эта опция используется. Это позволяет компенсировать незначительные отклонения в размерах. Помимо прокладок иногда применяют быстрозастывающие герметики. Трудоёмкие фланцевые сочленения уступают место легковозводимым ниппельным, особенно на аспирационных участках, где необходим быстрый демонтаж.

expertsamostroy.ru

Самостоятельные вентиляционные системы должно иметь – виды, особенности, инструкция по устройству

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
