Размеры воздуховодов прямоугольных – виды, размеры, стоимость и монтаж

Содержание

виды, производители, размеры и отзывы

Прямоугольный воздуховод — это одна из основных частей любой системы вентиляции. Именно по этим частям и перемещаются потоки воздуха. Здесь важно отметить, что воздуховод состоит не только из прямых участков. Он также включает, к примеру, фасонные части, которые влияют на направление движения воздуха, а также на соединение и разделение вентиляции.

Общее описание системы

Специалисты рекомендуют подходить очень внимательно и обстоятельно к выбору воздуховодов. При выборе стоит основываться на индивидуальных параметрах имеющейся системы, а также на тех условиях, в которых планируется эксплуатировать сеть. Чтобы максимально точно подобрать подходящий вид, необходимо хорошо разбираться в их многообразии.

Во-первых, они отличаются своим внешним видом, могут быть прямоугольные воздуховоды или круглые.

Во-вторых, они делятся на три группы, в зависимости от того, из какого материала они были изготовлены. В качестве исходного материала может быть использована оцинкованная сталь, нержавеющая сталь или алюминий.

В-третьих, все воздуховоды можно разделить на две категории, в зависимости от их исполнения. Они могут быть прямошовными или же спиральными.

Последней классификацией для прямоугольных воздуховодов и прочих выступает способ их соединения. Может быть использовано фланцевое соединение, реечное или же при помощи шины и уголка.

Описание прямоугольных систем

Основным местом использования прямоугольных сетей стали промышленные объекты и жилые здания. У вентиляции такого типа имеется два довольно важных преимущества. Их очень просто установить, при этом у них будет наблюдаться хороший уровень герметичности. Однако же, за все приходится платить, а потому за удобство прямоугольных воздуховодов придется заплатить больше примерно на 20-30 %, чем за круглые. Еще одним минусом станет и то, что для соединения вентиляции прямоугольного сечения потребуется больше времени, так как придется собирать и скреплять фланцы.

Виды деталей для сети

Основной деталью прямоугольного воздуховода, естественно, выступает прямой участок. Основными параметрами, которые можно выбрать, стали длина, ширина и высота. Они могут иметь следующие габариты: от 100 х 100 мм до 2000 х 2000 мм; длина до 2500 мм, однако чаще всего выбирается стандартная длина в 1250 мм; толщина от 0,55 мм до 1 мм.

Еще один необходимый элемент, без которого очень трудно обойтись, — это вентиляционный отвод на 45 и 90 градусов. Основное предназначение этой детали в воздуховодах прямоугольного сечения — это изменение направления движения потока воздуха в сети. По своим габаритам они могут быть от 100 х 100 мм до 1200 х 1200 мм.

Довольно часто используется такая вещь, как вентиляционный тройник. Этот элемент используется в том случае, если есть необходимость в разветвлении вентиляции. Плюсом конструкции является то, что она многофункциональная, то есть, нет нужды в дополнительном монтаже переходника на прямоугольное сечение. Если есть необходимость заказать тройник нестандартного размера для прямоугольного воздуховода, то нужно указать такие параметры, как Н — высота, L — длина, R — радиус.

Производство

Многие фирмы, к ним относятся «Лиссант», «Венти», «Айс-Комфорт», «Конвент», «Евросфера» и другие, занимаются изготовлением воздухопроводов прямоугольного типа. Особенностью деталей стало то, что их сборка проходит довольно быстро, сами детали имеют достаточно хорошую цену. Это позволяет сэкономить определенное количество материальных средств, а правильная сборка обеспечит наличие прочной, надежной и хорошо герметизированной вентиляционной системы.

Для производства всех элементов используются новейшие технологии, которые позволяют избежать нарушения цинкового покрытия на местах фальцевого соединения. Для того чтобы облегчить процесс сборки, придать большей жесткости и присоединить дополнительные прямоугольные элементы к конструкции, можно также приобрести соединительную рейку с угловыми элементами. Основное предназначение этой детали — это увеличение жесткости и предотвращение повреждений, которые могут возникнуть при транспортировке.

Преимущества прямоугольных элементов

Если сравнивать процесс установки прямоугольных систем с круглыми, то первые будут проигрывать. Выигрывать первая группа будет лишь по такому параметру, как эстетичность. Также стоит добавить, что прямоугольная сеть чаще всего занимает меньше места, чем круглая.

Прямоугольный оцинкованный воздуховод характеризуется определенными преимуществами, которые позволяют ему оставаться в верхних строчках продажи:

  • Стоимость таких систем ниже, чем у других металлических вентиляций.
  • Оцинкованное покрытие значительно увеличивает термостойкость, а также огнестойкость.
  • Важными параметрами стали долговечность и качество системы, собранной из прямоугольных деталей.
  • Обслуживание и производство таких элементов достаточно простое.
  • Прямоугольные воздуховоды из оцинкованной стали отлично противостоят коррозии, даже если находятся на улице. К тому же, от владельца не потребуется даже дополнительная покраска или же грунтовка.
  • Малый вес конструкции значительно облегчает процедуру транспортировки.
  • Имеется возможность адаптировать всю конструкцию под индивидуальные запросы заказчика.
  • Легкий процесс установки.

Недостатки и процесс изготовления

Имеется у этих систем и несколько недостатков. К примеру, сварные оцинкованные конструкции прямоугольного типа, впрочем, как и все остальные, довольно легко поддаются деформации под механическим воздействием. Второй минус заключается в том, что под действием воздуха тонкий слой оцинкованной стали будет издавать характерный звук. Кроме того, он будет значительно усиливаться, если вентиляция проходит на улице.

Процесс изготовления достаточно прост, однако требуется высокоточное и технологичное оборудование, а потому всем производителям необходимо иметь такие машины. Что касается отзывов о вентиляции прямоугольного типа, то они, в основном, положительные. Несмотря даже на то, что стоимость несколько выше, чем круглой, покупатели все же предпочитают прямоугольные изделия. Во многом это благодаря тому, что монтаж гораздо удобнее и места они занимают меньше. Кроме того, расположить их в помещении гораздо проще, чем круглые модели.

fb.ru

Стандартные размеры воздуховодов круглого сечения. Прямоугольные воздуховоды

Воздуховоды изготовлены из оцинкованной стали в соответствии с требованиями ТУ 4863-001-75263987-2005 и СНиП 2.04.05-91 вып. 1998 г. на оборудовании фирм «Twin Seam» (Дания), RAS (Германия), «Firmac» (UK) без нарушения цинкового покрытия на фальцевом соединении.

Герметичность всех воздуховодов — класс «П» (плотные). Соединение — фланцевое, на шине с герметизирующей прокладкой. Для больших размеров предусмотрена дополнительная жесткость.

Обращаем Ваше внимание, что использование прямоугольных воздуховодов периметром до 1600 мм значительно повышает стоимость монтажных работ. Практически всегда возможна их замена на круглые, что гораздо экономичнее (см. «Технический комментарий »).

Все воздуховоды с соотношениями сторон более чем 1:3 имеют дополнительную жесткость.


Подсос воздуха в воздуховодах через неплотности, м³/час через 1 м² площади поверхности при избыточном (отрицательном) давлении

Давление, кПа

0.5
1.01.522.533.544.55.0

Норма по СНиП 2.04.05.-91 для класса «П» (плотные воздуховоды)

1.93.54.45.76.67.58.29.19.910.6

Участок сети прямоугольного сечения

0.450.500.630.700.830.901.001.101.171.22

Особенности прямоугольных воздуховодов

В системах общего воздухообмена и специализированной вентиляции первыми были использованы воздуховоды именно с прямоугольной формой сечения. И хотя такие вентканалы неуклонно уступают свои позиции круглым аналогам, тем не менее, во многих жилых, бытовых, общественных и производственных помещениях по-прежнему можно видеть прямоугольные вентиляционные сети. Объясняется это тем, что оборудование для производства круглых воздуховодов обходится на один-два порядка дороже, и далеко не каждый может позволить инвестировать в бизнес подобную сумму. Хотя и изготовление воздуховодов прямоугольного сечения обходится недешево. Большой расход металла и меньшая технологичность производственного процесса определенным образом сказываются и на цене изделий.

Изначально прямоугольные воздуховоды были унифицированы по размерам, но когда оборудование для их производства стало доступно малому и среднему бизнесу, начался массовый выпуск индивидуальных конфигураций, и сегодня о стандартизации типоразмерного ряда говорить не приходится. С одной стороны это может оказаться полезным в проектировании вентиляции для объектов с ограниченными возможностями размещения оборудования, но с другой, отсутствие унификации значительно усложняет подбор стандартных фасонных изделий и сетевого оборудования для вентиляционной сети.

Современная альтернатива

Современные технологии позволяют изготавливать дешевые и качественные воздуховоды круглого сечения, обладающие рядом неоспоримых преимуществ. Поэтому при любом проектировании вентиляции нужно стараться максимально применять круглые воздуховоды (прямые участки и фасонные изделия). Иногда даже выгодно один прямоугольный участок сети заменять двумя круглыми вентиляционными магистралями, проложенными параллельно.

Преимущества и недостатки

В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом видимые достоинства оканчиваются.

С середины 60-х годов началась новая эра производства вентиляционных труб: кроме традиционных изделий прямоугольного сечения появились круглые. Лишь с конца 70-х воздухообменом в помещениях заинтересовались ученые и уже через 10 лет диаметры воздуховодов стали стандартизировать. Сегодня выбор труб для вентиляции может удовлетворить любые потребности. Дело за малым: какие трубы лучше выбрать и как правильно рассчитать параметры вентиляции.

Требования к вентиляционным трубам

Приточные и вытяжные трубы для вентиляции должны удовлетворять следующим требованиям:

  • герметичность;
  • уровень аэродинамического гула, не превышающий санитарные нормы;
  • должны обеспечивать свободное прохождение масс воздуха с заданной проектом скоростью;
  • удерживать напор воздуха, соответствующий проекту;
  • соответствовать нормам по теплоизоляции;
  • вписываться в интерьер здания, не занимая лишнее пространство.

Пытаясь найти ответ на вопрос: какие трубы лучше для вентиляции жилого дома или квартиры, для начала обратим внимание на форму сечения.

Прямоугольные и круглые вентиляционные трубы

Воздуховоды могут быть круглого или прямоугольного сечения. Круглые и прямоугольные вентиляционные трубы используются в приточной и вытяжной вентиляции с принудительной или естественной тягой. Существует 22 стандартных сечения круглых труб от 100 до 2000 мм. Трубы с внешними диаметрами бо

mirhat.ru

виды, размеры, монтаж, цены. Требования к вентиляционным трубам

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

Значительные мощности изоляции звука в диапазоне от средних до высоких частот могут быть значительными. полученных путем футеровки стенки канала с пористым материалом, за которым следует. непроницаемый слой подходящего массового материала. К сожалению, эти решения не подходят для управления феноменом. вызванный низкочастотной вибрацией вынужденных стен. от турбулентности потока.

Для управления этим типом передачи в дополнение к относительно низкому принятию скорости воздуха теоретически возможно использование средств выпрямления потока и использование каналов с круглым сечением. два решения. Первое решение состоит в реализации пассивной системы с резонаторами. выделенных для частот, которые вы собираетесь контролировать.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Потеря вставки системы, состоящей из двух листов листового металла и воздушной полости, соединенных с резонатором. Второе решение, однако, заключается в принятии системы управления. активной вибрации пластины, основанной на пьезоэлектрических датчиках и исполнительных механизмах. соединенный в нескольких точках с листом, что минимизирует излучение в одном. заданный диапазон частот.

Технология производства металлических труб вентиляции

Шум, ослабляющий по трубопроводам. Каждая форма изменения геометрии системы передачи, кстати. воздушный канал представляет собой акустический разрыв. которые могут, в зависимости от случая, вызывать отражение, дифракцию. и рассеяния. Эти «естественные» затухания приводят к тому, что система ограничивает мощность звука в помещении, но недостаточна для гарантии. которые соответствуют характеристикам шума.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Сечение круглых пластиковых воздуховодов

Целесообразно предусмотреть «специальную» установку диссипативных систем, которые последовательно затухают шум внутри трубопроводов, прежде чем тянуть конечные точки установки. Все эти системы в основном состоят из волокнистых звукопоглощающих материалов. Полученные значения затухания зависят от геометрии системы и толщины материала. Используется звукопоглотитель.

Для реалистичной толщины ослабление, однако, очень плохое на низких частотах. В области защиты волокнистого материала было широко исследовано даже недавно влияние микроперфорированных панелей или пластиковых листов, которые имеют незначительную толщину при затухании акустических фильтров.


Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Текстильные вентиляционные трубы

На рисунке 6 мы сравниваем значение статических вносимых потерь звукового фильтра длиной в один метр с толщиной несвязанного волокнистого материала толщиной 5 см и двух разных толщин непроницаемого покрытия из синтетического материала. Воздействие футеровки волокнистого материала непроницаемым материалом. синтетический.

Очевидно, что с защитным слоем звукопоглощающее поведение системы напоминает резонансную мембранную систему. Значительно уменьшаются значения высокочастотного затухания. Недавно микро-перфорированные панели были использованы для воздушных акустических фильтров.


Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в

малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

В литературе широко показано, что если отверстия в панели. очень малы, акустическое сопротивление значительно возрастает, достигая максимума. связь между акустическим сопротивлением и акустической массой. Эти системы могут стать эффективными поглотителями без использования волокнистого материала при использовани

mirhat.ru

Стандартные диаметры круглых воздуховодов.

Основные, мм

100

125

160

200

250

315

400

500

630

800

1000

Промежуточные, мм

110

140

180

225

280

355

450

560

710

900

1120

(продолжение)

Основные, мм

1250

1600

2000

Промежуточные, мм

1120

1400

1800

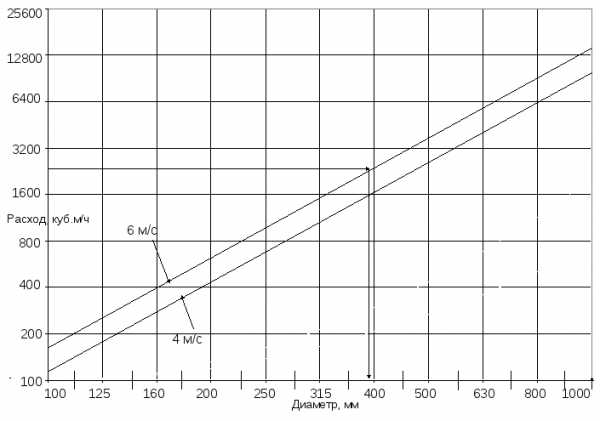

Номограмма для быстрого подбора диаметра приведена на рисунке ниже. Способ пользования номограммой показан стрелками. Промежуточные диаметры не подписаны.

Если предусматриваются квадратные воздуховоды, вычисляется сторона квадрата , мм, которая округляется до 50 мм. Минимальный размер стороны равен 150 мм, максимальный – 2000 мм. При использовании номограммы получаемый по ее данным ориентировочный диаметр следует умножить на. При необходимости применения прямоугольных воздуховодов размеры сторон подбираются также по ориентировочному сечению, т.е. чтобыa×b≈fор, но с учетом того, что отношение сторон, как правило, не должно превышать 1:3. Минимальное прямоугольное сечение составляет 100×150 мм, максимальное – 2000×2000, шаг – 50 мм, так же, как и у квадратных.

2.2. Расчет аэродинамических сопротивлений.

После выбора диаметра или размеров сечения уточняется скорость воздуха: , м/с, гдеfф– фактическая площадь сечения, м2. Для круглых воздуховодов, для квадратных, для прямоугольныхм2. Кроме того, для прямоугольных воздуховодов вычисляется эквивалентный диаметр, мм. У квадратных эквивалентный диаметр равен стороне квадрата.

Далее по величине vфиd(илиdэкв) определяются удельные потери давления на трениеR, Па/м. Это можно сделать по таблице 22.15 [1] или по следующей номограмме (промежуточные диаметры не подписаны):

Можно также воспользоваться приближенной формулой . Ее погрешность не превышает 3 – 5%, что достаточно для инженерных расчетов. Полные потери давления на трение для всего участкаRl, Па, получаются умножением удельных потерьRна длину участкаl. Если применяются воздуховоды или каналы из других материалов, необходимо ввести поправку на шероховатость βш. Она зависит от абсолютной эквивалентной шероховатости материала воздуховода Кэи величиныvф.

Абсолютная эквивалентная шероховатость материала воздуховодов [1]:

Материал

Сталь,

винипласт

Асбест

Фанера

Шлако-

алебастр

Шлако-

бетон

Кирпич

Штукатурка по сетке

Кэ, мм

0.1

0.11

0.12

1

1.5

4

10

Значения поправки βш [1]:

Vф, м/с

βшпри значениях Кэ, мм

1

1.5

4

10

3

1.32

1.43

1.77

2.2

4

1.37

1.49

1.86

2.32

5

1.41

1.54

1.93

2.41

6

1.44

1.58

1.98

2.48

7

1.47

1.61

2.03

2.54

Для стальных и винипластовых воздуховодов βш= 1. Более подробные значения βшможно найти в таблице 22.12 [1]. С учетом данной поправки уточненные потери давления на трениеRlβш, Па, получаются умножениемRlна величину βш.

Затем определяется динамическое давление на участке , Па. Здесь ρв– плотность транспортируемого воздуха, кг/м3. Обычно принимают ρв= 1.2 кг/м3.

Далее на участке выявляются местные сопротивления, определяются их коэффициенты (КМС) ξ и вычисляется сумма КМС на данном участке (Σξ). Все местные сопротивления заносятся в ведомость по следующей форме:

ВЕДОМОСТЬ КМС СИСТЕМЫ ВЕНТИЛЯЦИИ

(КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)

уч-ка

Местные сопротивления



1

1.

2.

2

1.

2.

И т.д.

В колонку «местные сопротивления» записываются названия сопротивлений (отвод, тройник, крестовина, колено, решетка, плафон, зонт и т.д.), имеющихся на данном участке. Кроме того, отмечается их количество и характеристики, по которым для этих элементов определяются значения КМС. Например, для круглого отвода это угол поворота и отношение радиуса поворота к диаметру воздуховода r/d, для прямоугольного отвода – угол поворота и размеры сторон воздуховодаaиb. Для боковых отверстий в воздуховоде или канале (например, в месте установки воздухозаборной решетки) – отношение площади отверстия к сечению воздуховодаfотв/fо. Для тройников и крестовин на проходе учитывается отношение площади сечения прохода и стволаfп/fси расхода в ответвлении и в стволеLо/Lс, для тройников и крестовин на ответвлении – отношение площади сечения ответвления и стволаfп/fси опять-таки величинаLо/Lс. Следует иметь в виду, что каждый тройник или крестовина соединяют два соседних участка, но относятся они к тому из этих участков, у которого расход воздухаLменьше. Различие между тройниками и крестовинами на проходе и на ответвлении связано с тем, как проходит расчетное направление. Это показано на следующем рисунке.

Здесь расчетное направление изображено жирной линией, а направления потоков воздуха – тонкими стрелками. Кроме того, подписано, где именно в каждом варианте находится ствол, проход и ответвление тройника для правильного выбора отношений fп/fс,fо/fсиLо/Lс. Отметим, что в приточных системах расчет ведется обычно против движения воздуха, а в вытяжных – вдоль этого движения. Участки, к которым относятся рассматриваемые тройники, обозначены галочками. То же самое относится и к крестовинам. Как правило, хотя и не всегда, тройники и крестовины на проходе появляются при расчете основного направления, а на ответвлении возникают при аэродинамической увязке второстепенных участков (см. ниже). При этом один и тот же тройник на основном направлении может учитываться как тройник на проход, а на второстепенном – как на ответвление с другим коэффициентом.

Примерные значения ξ [1] для часто встречающихся сопротивлений приведены ниже. Решетки и плафоны учитываются только на концевых участках. Коэффициенты для крестовин принимаются в таком же размере, как и для соответствующих тройников.

studfiles.net

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Содержание статьи

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

  • ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
  • ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

    Пример вентиляции из пластиковых вентиляционных труб в ванной

  • ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
  • ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

  • Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
  • Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

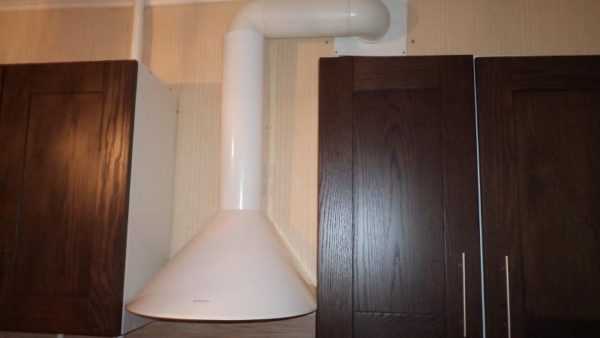

    Пример использования пластиковых воздуховодов для подключения кухонной вытяжки

  • При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

  • Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
  • За счет идеально гладких стенок воздух встречает меньшее сопротивление.
  • Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
  • Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
  • Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
  • Не подвержены коррозии.

    Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.

    И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

  • высота — 55 мм, 60 мм;
  • ширина — 110 мм, 122 мм, 204 мм;
  • длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
  • толщина стенки —  2-8 мм.

    Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

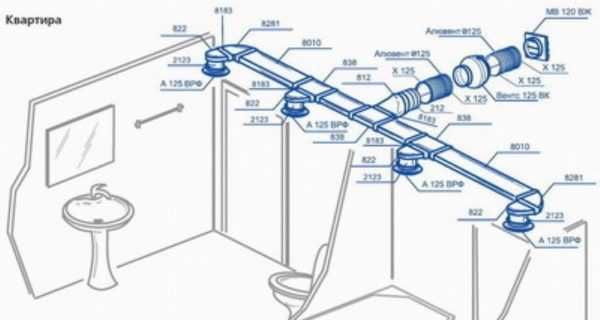

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

stroychik.ru

Типы воздуховодов

Прямоугольные воздуховоды

Круглые воздуховоды

Одной из основных составляющих любой вентиляционной системы служит воздуховод, представляющий собой конструкцию в виде трубопровода, служащую для передвижения воздуха. В системе воздуховодов имеются прямые участки и фасонные части, которые влияют на направление движения воздушных потоков, а также на их соединение и разделение. К его выбору рекомендуется подходить основательно, в зависимости от индивидуальных параметров вашей системы и условий, в которых они будут применяться. Попробуем разобраться в многообразии видов воздуховодов, ведь от этого зависит Ваш выбор.

Для начала рассмотрим внешний вид воздуховодов. Их можно классифицировать по форме сечения. Подразделяются на:

  • прямоугольные
  • круглые

Также воздуховоды подразделяются в зависимости от материала, из которого они изготовлены. Бывают из:

  • оцинкованной стали
  • нержавеющей стали
  • алюминия

По конструкционному исполнению выделяют:

  • прямошовные
  • спиральные

По способу соединения:

  • фланцевые
  • соединение при помощи шины и уголка
  • реечные

Поговорим о различных формах воздуховодов.

Воздуховоды с прямоугольным сечением

Рассмотрим воздуховоды с прямоугольным сечением. Их используют в зданиях промышленного значения и жилых помещениях. Монтаж таких воздуховодов достаточно прост, при этом обеспечивается необходимый уровень герметичности. Однако стоимость их в с сравнении с круглыми может быть дороже на 20-30%. Время монтажа прямоугольных каналов также занимает больше времени, чем круглых из-за необходимости делать и скреплять фланцы.



Основные виды комплектующих для воздуховодов с прямоугольным сечением

Прямой участок воздуховода


На прямоугольных участках можно выбрать высоту, ширину и длину воздуховода (с учетом технологических ограничений).

Диапазон размеров:

  • от 100×100 мм до 2000×2000 мм
  • длиной до 2500 мм  (обычно длина 1250 мм)
  • толщина от 0,55 мм до 1,0 мм

Вентиляционный отвод на 90⁰ и 45⁰


Используется при необходимости изменения направления воздуховодов. Такой элемент является одним из самых необходимых при монтаже любого объекта.

Для заказа существует условное обозначение:

A — размер канала (мм)

B — размер канала (мм)

L1 — длина шейки (мм)

L2 — длина шейки (мм)

R — радиус (мм)

Для стандартных отводов L1= L2 не указывать.

Радиус поворота (R) — любой

Установка направляющей воздушного потока.

Диапазон размеров:

от 100×100 мм до 1200×2000 мм:

Отвод вентиляционный из оцинкованной стали толщиной от 0,55 мм до 1,0 мм,

Отвод вентиляционный из нержавеющей стали толщиной от 0,5 мм до 0,8 мм.

Возможно любое соотношение размеров ( с учетом технологических ограничении ).

Размер канала (мм) — A

Размер канала (мм) — B

Длина шейки (мм) — L1

Длина шейки (мм) — L2

Радиус (мм) – R  (с учетом технологических ограничений)


Переход на прямоугольное сечение


Возможность перейти с одного размера сечения на другое. По желанию можно даже изменить прямоугольное сечение на круглое. Без таких элементов практически невозможно выполнить быстро и качественно монтаж, поскольку изготовление таких деталей занимает достаточно много времени.

Для заказа существуют условные обозначения:

— ширина (мм)
B — высота (мм)
C — ширина (мм)
D — высота (мм)
L — длина (мм)
E — смещение по стороне А (мм)
F — смещение по стороне В (мм)

Возможно любое соотношение размеров (с учетом технологических ограничений)

Прямоугольный вентиляционный тройник



При необходимости разветвления воздуховодов используют такую типовую фасонную деталь, как прямоугольный вентиляционный тройник. Он является многофункциональным так как позволяет также обойтись без переходников с одного сечения на другое. Альтернативным решением может быть использование врезок в боковую часть воздуховода.



Для заказа существует условное обозначение:

A1 — Ширина (мм)
A2 — Ширина (мм)
A3 — Ширина (мм)
B — Высота (мм)

При заказе нестандартных вентиляционных тройников указываются следующие размеры:
H — Высота (мм)
L — Длина (мм)
R – Радиус

Крестовина вентиляционная прямоугольная


Также можно использовать прямоугольный участок воздуховода с установленными в него врезками, называемый крестовиной. Они служат    для присоединения четырех либо трех воздуховодов одновременно. Сечение и число врезок могут быть разными. В крестовине врезки можно расположить под разным углом. Воздуховоды нужно монтировать в разных направлениях для обеспечения правильного потока воздуха.

Вместо крестовины часто также используют тройник и дополнительную врезку.
Стандарт длины прямоугольной крестовины: L = a + 200 мм

Заглушка торцевая



Такая деталь, как заглушка, применяется при перекрытии находящейся в конце системы фасонной детали или торца воздуховода. Ее использование позволит уменьшить аэродинамический шум и увеличить герметичность системы.



В заказе указывают:

A — ширина (мм)
B — высота (мм)
— длина (мм)

Соотношение размеров может быть разным (учитывая технологические ограничения). Возможно любое соотношение размеров (с учетом технических ограничений)

Утка прямоугольная


Если Вы хотите изменить уровень воздуховода, рекомендуем применять вентиляционную утку. Она осуществляет небольшое смещение, когда прямая прокладка воздуховода невозможна. Например, при обходе каких-либо препятствий под потолком – поперечно проходящие трубы или бетонные балки. Альтернативным решением для изготовления утки служит использование двух полуотводов по 30⁰ или 45⁰.

Для заказа нужно указать:

A — высота (мм)
B — ширина (мм)
L — длина (мм)
S — смещение (мм)

Также можно использовать любое соотношение размеров (учитывая технологические ограничения).


Прямоугольная врезка



Такая деталь, как прямоугольная врезка используется при монтаже в одну из сторон воздуховода (в нем проделывают отверстие). Ее прикрепляют механическим путем, используя заклепки и саморезы. Также учитывается, что сторона отверстия для врезки должна быть меньше стороны воздуховода (мин. на 50 мм.). Между воздуховодом и врезкой используют силиконовое уплотнение. Их применяют в местах разветвления потока. По сути это тот же тройник, только сделанный по месту.



При заказе выбирается:

A — ширина (мм)
B — высота (мм)
L — длина (мм)

Дроссель клапан

Для изготовления используется оцинкованная сталь. Он состоит из патрубка, полотна и сектора управления. Так называемая лопатка, располагающаяся с внешней стороны клапана, устанавливается на узел управления. При помощи рукоятки ее можно поворачивать. Под необходимым углом при помощи лопатки перекрывается сечение клапана. Лопатку фиксируют гайкой-барашком. При помощи градуированной шкалы устанавливают угол ее поворота. Дроссель-клапаны рекомендуется использовать на главных магистралях или в месте разветвления воздуховода. Помимо этого, в большинстве случаев без дроссель-клапанов невозможно отбалансировать систему и выставить необходимые расходы воздуха на решетках, поэтому очень важно ставить их в нужных местах.



Зонт крышный


В системах вентиляции с механическим и естественным побуждением используют прямоугольные или круглые зонты с креплением на фланцах из уголка или шины, чтобы атмосферные осадки не проникали в вентиляционные шахты. Такой зонт служит конечным элементом практически для любой вентиляционной системы стоящей вертикально.

Пленумы вентиляционные




Для добавления с улицы свежего воздуха к циркулирующему потоку используют вентиляционный пленум. Представляет собой специальное воздухозаборное устройство в виде короба с двумя входами. Также в нем есть выход для воздушного потока. Пленум может перемещать холодный, нагретый и свежий воздух.

Вентиляционный адаптер



Вентиляционный адаптер – используется для присоединения вентиляционных решеток квадратного или прямоугольного сечения. (300х300; 450х450; 600х600). Закрепить распределительную решетку, например 450х450мм к воздуховоду D160 просто невозможно без адаптера. Помимо этого, при помощи адаптера устраняются вихревые эффекты на выходе из вентиляционных решеток.

Шибер

В системе вентиляции не обойтись без запорно-регулирующего устройства, именуемого шибером, состоящим из стального полотна и направляющей панели. Размеры его зависят от размера воздуховода. Его изготавливают из тонколистовой оцинкованной  стали толщиной от 0,55 до 1 мм. (зависит от сечения и диаметра детали). Подразделяются на прямые (в системах аспирации и пневмотранспорта) и косые (в системах общеобменной вентиляции) шиберы. При этом давление в системе не должно превышать 1000 Па. Основная функция – регулировка воздушного потока.

Гибкие вставки для воздуховодов

Для устранения вибрации различного оборудования (как правило вентиляторы) используют гибкие вставки для воздуховодов, изготавливаемые из износостойкого материала «робаст», прикрепляемый к посадочным элементам из оцинкованной стали. Прямоугольные гибкие вставки на фланцах из шины бывают длиной 150 и 240 мм.(или изготавливаются под размер на заказ) Также Вы можете подобрать необходимый размер сечения.

Воздуховоды круглого сечения

Воздуховоды круглого сечения подразделяются на спирально-навивные и прямошовные. Они могут использоваться в общеобменной, приточно-вытяжной вентиляции, а также в системах пневмотранспорта и аспирации.

Рассмотрим преимущества и недостатки каждого из этих видов.

ПараметрыСпирально-навивные
воздуховоды
 Прямошовные
воздуховоды

Время на изготовление

+ _

Легкость изготовления

+ _
Стоимость изготовления + _
Примение в системах аспирации и невмотранспорта _ +

Установка на разрежение системы

_ +

Жесткость

_ +

Прочность

_ +

Износостойкость

_ +

Расчет стоимости

+ _

Основные комплектующие воздуховодов с круглым сечением

Отвод вентиляционный 90⁰




Отвод вентиляционный 60⁰




Отвод вентиляционный 45⁰




Отвод вентиляционный 30⁰



Отвод вентиляционный 15⁰



Для заказа существует условное обозначение:
d — диаметр  (мм)

α — угол поворота °
R — радиус поворота (мм)

При R=d — не указывается R =1 x d
В стандартном отводе радиус поворота равен его диаметру. Радиус при необходимости, может быть любой.

Перейти в каталог воздуховодов

Перейти


Переход вентиляционный круглый

   Центральный                            Односторонний                         Со смещением




Используется для сужения или расширения сечения воздуховода. Обойтись без такого изделия на объекте крайне сложно, поскольку изготовление перехода достаточно сложный и долгий процесс, если делать это вручную при монтаже.

При заказе указывают малый и большой диаметры. Если заказ нестандартный, то также указывается длина и смещение (для переходов со смещением).

d1 — диаметр (мм)
d2 — диаметр (мм)

При заказе нестандартной длины, указать:

Длина (мм) — L
Смещение (мм) — С


Круглый вентиляционный тройник

Первый тип:

Используется для разветвления потоков воздуха. Иногда чтобы сэкономить заказывают вместо тройников – врезки и делают ответвление на месте, но такой способ занимает больше времени в монтаже.

Существует условное обозначение для заказа:

d1 — диаметр (мм)
d2 — диаметр (мм)
L — длина (мм)
Н — высота (мм)

Возможно любое соотношение размеров (с учетом технических ограничений)


Второй тип:

Существует условное обозначение для заказа:

d1 — диаметр (мм)
d2 — диаметр (мм)
L — длина (мм)
α — угол

Возможно любое соотношение размеров ( с учетом технологических ограничений).

Третий тип:

Существует условное обозначение для заказа:

d1 — диаметр (мм)
d2 — диаметр (мм)
d3 — диаметр (мм)
— длина (мм)
α — угол

Возможно любое соотношение размеров ( с учетом технологических ограничений).


Четвертый тип:

Иногда приходится делать ответвление прямоугольного сечения. Это бывает нужно например для присоединения небольших прямоугольных распределительных решеток, которые вставляются в канал.

Существует условное обозначение для заказа:

d — диаметр (мм)
H — высота (мм)
A×B — размер врезки (мм)
n — фланец: 20 (мм), 30 (мм), (без фланца: 0)
L — длина (мм)

Возможно любое соотношение размеров ( с учетом технологических ограничений).

Крестовина вентиляционная круглая



Для стандартной детали:
Н2 = Н3 − 0.5d1 + 50 (мм)

Если l > (d2 + d3) / 2 + 120 (мм), то есть возможность рассмотреть использования двух тройников. Обычно такие изделия не заказывают заранее, а изготавливают на месте с помощью тройников.

Существует условное обозначение для заказа:

d1— диаметр корневой (мм)
d2 — диаметр (мм)
d3 — диаметр (мм)

Высота (мм) — H23
— длина детали (мм)
Если l = 0, — не указывать
— расстояние между врезками (мм)
α — угол между врезками от d3 к d2, °

Возможно любое соотношение размеров ( с учетом технологических ограничений).


Ниппель вентиляционный круглый



Служит для соединения между собой воздуховодов одного диаметра. Воздуховоды одним простым движением вставляются с разных сторон ниппеля. Без ниппелей бывает крайне неудобно соединять трубы, поскольку приходится вальцевать («делать цветочек») и вставлять одну в другую. Выглядит некрасиво и делать неудобно.

Существует условное обозначение для заказа:

d — диаметр (мм)

Общая длина ниппеля вентиляционного:

до Ø 500 — 140 (мм)
до Ø 900 — 180 (мм)
до Ø 1250 — 200(мм)


Муфта вентиляционная круглая



Соединяет фасонные изделия и воздуховоды. Изготовлена из оцинк. стали. В отличие от ниппеля одевается сверху на скрепляемые детали. На маленьких диаметрах их как правило не используют, а нарезают из кусков трубы, но на больших диаметрах (больше 400мм)  бывает значительно дольше резать трубу на месте, поэтому выгоднее их заказать заранее.

 Существует условное обозначение для заказа:

d — диаметр (мм)

Каждому диаметру соответствует определенная длина муфты L–мм. (См. приложение 1).

Заглушка вентиляционная круглая



Является концевым элементом системы, чтобы перекрыть сечение канала.

 Необходимо при заказе:

d — диаметр (мм)

От 100 до 1250 мм.

Также есть возможность выбрать любой диаметр и длину и изготовить с ручкой в торце.


Утка вентиляционная круглая



Является фасонным изделием и используется в местах стыков разноуровневых воздуховодов. Также можно использовать при стыке воздуховодов, находящихся левее или правее друг друга. Также можно вместо утки обойтись использованием двух отводов по 30 или 45 градусов.



При заказе указывают:

d1 — диаметр (мм)
d2 — диаметр (мм)
— длина детали (мм)
— высота (мм).

Если d1= d2, то указывают один размер

 Также есть возможность использовать любые размеры (с учетом технологических ограничений).

Дроссель-клапан для воздуховодов круглого сечения

Для изготовления используется оцинкованная сталь. Он состоит из патрубка, полотна и сектора управления. Так называемая лопатка, располагающаяся с внешней стороны клапана, устанавливается на узел управления. При помощи рукоятки ее можно поворачивать. Под необходимым углом при помощи лопатки перекрывается сечение клапана. Лопатку фиксируют гайкой-барашком. При помощи градуированной шкалы устанавливают угол ее поворота. Дроссель-клапаны рекомендуется использовать на главных магистралях или в месте разветвления воздуховода.

Очень важно правильное расположение и количество дроссель-клапанов, чтобы можно было грамотно отбалансировать систему и выставить нужные расходы по веткам.

Зонт крышный для круглого воздуховода



Защищает воздуховод от попадания атмосферных осадков. Используется как правило на вертикально установленных вытяжных трубах.



Для заказа используют:

d — диаметр (мм) (от 100 до 710 мм)

От d зависит D и высота H.


Врезка вентиляционная круглая



Фасонная деталь, устанавливается в стенках воздуховодов. Используется вместо тройника с целью разветвления потока. Занимает несколько больше времени при монтаже, чем тройник, но стоит дешевле и дает возможность установить где угодно.

Существует три вида:

  • Для вмонтирования в воздуховод прямоугольного сечения воздуховод круглого сечения
  • Для присоединения круглых воздуховодов
  • Для угловых воздуховодов



При заказе указывают:

d — диаметр от 100 до 1250 мм
I— длина 40, 60, 80, 100 мм,

также для при необходимости

H — высота  (не менее 50 мм)
α — угол, °



Также возможно использование любых соотношений размеров (с учетом технологических ограничений).


Узел прохода через кровлю воздуховодов



Применяется в местах вывода на кровлю вентиляционной шахты. Главной задачей узла прохода является герметизация проходного отверстия.



При заказе указывают:

d — диаметр 100 – 400 мм
H — высота (мм).
α — угол °



Также возможно использование любых соотношений размеров (с учетом технологических ограничений).

Шибер вентиляционный круглого сечения

Запорно-регулирующее устройство. Изготавливается из тонколистовой оцинкованной стали. Подразделяются на прямые (в системах аспирации и пневмотранспорта) и косые (в системах общеобменной вентиляции) шиберы. При этом давление в системе не должно превышать 1000 Па. Основная функция – регулировка воздушного потока.


Гибкие вставки круглого сечения для воздуховодов

Устраняют вибрацию при присоединении мощного оборудования, например радиальных вентиляторов или вентиляционных установок, чтобы шум от вибрации не передавался в систему воздуховодов.

Используют от 100 до 1600 мм.


Обратный клапан



Устанавливается в воздуховодах круглого сечения. Цель ограничить возможность обратной тяги. То есть обратный клапан пропускает поток воздуха только в одну сторону, в обратную поток воздуха невозможен.

 Изготавливают из оцинкованной листовой стали. Его можно установить в вертикальном положении.



При заказе указывают:

А (мм)

В (мм)

С (мм)

D (мм)

Получить бесплатную консультацию инженера по воздуховодам

Получить!

www.ads-vent.ru

Где используются прямоугольные воздуховоды и из чего изготавливаются

Содержание статьи

Прямоугольные воздуховоды – это составляющие системы вентиляции, необходимые для перемещения воздушного потока. Они применяются:

  • В конструкциях воздушного отопления;
  • Для кондиционирования;
  • Для транспортировки воздушного потока в технологических целях.

Прямоугольные воздуховоды

Они различаются по материалам, используемым при изготовлении, и форме сечения:

  • Прямоугольные;
  • Круглого сечения;
  • Овальные.

Самые популярные материалы:

  • ПВХ;
  • Оцинкованная или нержавеющая сталь.

Наиболее востребованными являются воздуховоды прямоугольного сечения. Они используются для монтажа системы вентиляции:

  • В зданиях общественного значения;
  • В зданиях промышленного значения;
  • В жилых помещениях.

Воздуховоды легко устанавливаются, обеспечивают нужный уровень герметичности.

Прямоугольный воздуховод в разборе

Вернуться к содержанию ↑

Технические характеристики конструкций

В зависимости от типа сечения воздуховоды выполняются:

  • Из оцинкованной стали толщиной 0,55 – 0,7 – 1 мм;
  • Из нержавеющей стали толщиной 0,5 – 0,8 мм;
  • ПВХ.

Соединение может выполняться:

  • На евромашине № 20;
  • На евромашине № 30;
  • На ниппелях;
  • На фланцах.

Длина воздуховодов: 1 метр, 1,25 метра, 2 метра. Стандартной считаются размеры в 2 метра. Если размеры конструкции превышают 400 метров, выполняются поперечные ребра жесткости.

Для монтажа применяются переходы. Необходимы они для обеспечения перехода с одного сечения на другое. К примеру, переходы используются для соединения прямоугольных и круглых конструкций.

Элементы прямоугольного воздуховода

Вернуться к содержанию ↑

Преимущества, главные достоинства изделий

Прямоугольные воздуховоды значительно более востребованы относительно воздуховодов круглого сечения. Причина тому – уникальные преимущества:

  • Плотность прижатия к поверхности;
  • Если круглые конструкции не очень эстетичны, то воздуховоды прямоугольного сечения вписываются в любой интерьер, они не испортят дизайн;
    Их можно монтировать как под потолком, так и в углах. Такая универсальность монтажа достигается за счет компактности и эстетичности изделий;
  • Воздуховоды довольно просто установить;
  • Они имеют высокую пропускную способность, то есть их можно устанавливать в системах, через которые проходит большой воздушный поток;
  • При аналогичной высоте площадь конструкции прямоугольного сечения выше, нежели изделия круглого сечения, а это значит, что система вентиляции будет экономна и в плане пространства, и в плане крепежных материалов (переход и прочие). Но при этом она будет пропускать большие объемы воздушного потока;
  • Возможна установка над подвесными потолками, что делает удобным монтаж в квартирах;
  • Фланцевое соединение, переход обеспечивают отличную плотность на сгибах. Это также является вспомогательными ребрами жесткости;
  • Компактность, небольшие размеры, что позволяет устанавливать воздуховоды практически в любых помещениях с любой высотой потолка;
  • Возможен монтаж по технологии открытой прокладки, так как прямоугольные конструкции эстетичны и не испортят дизайн помещения;
  • Простота производства. Прямоугольные изделия выполняются в широком ассортименте: разные параметры, состав, размеры.

Прямоугольный воздуховод

Все эти факторы сделали применение воздуховодов повсеместным. Они используются и в офисах, и в квартирах, и в частных домах. Круглый элемент вентиляции же применяется очень редко, обычно только в помещениях производственного значения, где есть особые технологические требования.

Вернуться к содержанию ↑

Недостатки, слабые стороны конструкций

Если круглый элемент вентиляции можно монтировать самостоятельно, то переход, подгонку секций воздуховода прямоугольного типа сможет выполнить только опытный мастер. У прямоугольных конструкций имеются и другие слабые стороны:

  • Их очистка довольно сложна и дорога, трудно хорошо прочистить внутренние углы;
  • Герметичность воздуховодов не совершенна, а это значит, что они менее экономичны;
  • В прямоугольных конструкциях часто образуются турбулентные зоны, что приводит к высокому уровню шума. Для того чтобы снизить шум, придется сократить и скорость движения воздушного потока;
  • Прямоугольные системы вентиляции нередко грохочут, прогибаются из-за своей недостаточной жесткости. Однако эта проблема решается при помощи вспомогательных ребер жесткости;
  • Фланцы, переход – все это увеличивает вес и размеры вентиляции;
  • Из-за большей площади повышаются расходы на изоляционный материал;
  • Такие системы требуют вентиляторов с повышенной мощностью;
  • Относительно высокая стоимость.

Эти недостатки не критичны, и многие из них легко исправляются, к примеру, с помощью дополнительных ребер жесткости.

Устройство прямоугольного воздуховода

Вернуться к содержанию ↑

Материалы, из которых выполняются конструкции

При уровне влажности в помещении выше 70% имеет смысл обратить внимание на прямоугольной формы оцинкованные воздуховоды. Их преимущества:

  • Повышенная герметичность, достигаемая благодаря дополнительной грунтовке;
  • Повышенная жесткость, обусловленная швами на сгибах;
  • Долговечность, возможность длительной эксплуатации без регулярного обслуживания;
  • Экономия времени и денег на крепежах, которых для установки требуется совсем немного;
  • Компактность;
  • Возможность установки в любом помещении;
  • Стойкость к коррозии, плесени, грибку, благодаря чему обосновано использование таких воздуходувов в лечебницах, общественных учреждениях;
  • Прямоугольные воздуховоды из оцинкованной стали также отличает стойкость к влаге.

Составные части прямоугольного воздуховода

Немалой популярностью пользуются и изделия из ПВХ. Рассмотрим основные преимущества воздуховодов ПВХ:

  • Небольшой вес, что облегчает транспортировку и установку;
  • Конструкции ПВХ отличает абсолютная стойкость к коррозии;
  • Они очень прочны;
  • Гладкая поверхность конструкций из ПВХ делает сопротивление минимальным, что позволяет сэкономить на вентиляторах;
  • Их возможно обработать антистатическим составом, что дополнительно экономит на чистке и обслуживании системы.

Существуют конструкции и из других материалов. Каждая из моделей характеризуется своими сильными и слабыми сторонами. Выбор конкретной из них зависит от типа помещения, объема воздушного потока, возможностей для монтажа, личных предпочтений.

Вернуться к содержанию ↑

Производство прямоугольных воздуховодов

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Размеры воздуховодов прямоугольных – виды, размеры, стоимость и монтаж

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
