Размеры отвода 90 градусов – Отводы стальные ГОСТ. Размеры и вес стальных отводов

Отводы крутоизогнутые

Отводы крутоизогнутые являются одной из важнейших деталей, необходимых для монтажа трубопроводов. Они представляют собой переходные части, позволяющие соединить трубы и изменить их направление.

Различают следующие их разновидности:

Стальные кругоизогнутые цельнонатянутые.

Они производятся либо штамповкой, либо протяжкой по рогообразному сердечнику. Они имеют небольшой радиус кривизны (1-1,5 условного диаметра), поэтому обладают небольшими габаритами и весом. Производятся под углами в 30, 45, 60, 90, а также 180 градусов. На рисунке, что приведен ниже, схематично изображены детали крутоизогнутые цельнотянутые.

Крутоизогнутые 1-го исполнения по ГОСТ 17375-2001:

Крутоизогнутые 2-го исполнения по ГОСТ 17375-2001:

2) Сварные секторные.

Их изготавливают по двум стандартам: ОСТ 36-21-77 для нефтепроводов и ОСТ 34.10.752-97 для трубопроводов воды и пара. В процессе производства используется лист стали или конусообразные кольца трубы, в дальнейшем сваренных в так называемое колено. Размеры диаметров таких деталей начинаются от 530 мм и выше. Отличительной их особенностью является их низкая, по сравнению с другими видами, цена, которая обусловлена простотой процесса их изготовления.

Гнутые отводы

Они являются еще одной разновидностью стальных изделий, для изготовления которых используют бесшовные или электросварные трубы. Различают два способа их производства: холодногнутый, при котором отвод гнутый изготовляется без нагрева и, так называемый, горячегнутый, что предусматривает предварительное нагревание всей заготовки или изгибаемого участка током высокой частоты. Ниже приведено схематичное изображение гнутой модели.

Канализационный

Он предназначается для изменения поворота канализационного трубопровода, транспортирующего хозяйственно-фекальные стоки внутри производственных, административных и жилых зданий. С помощью так называемого канализационного колена можно повернуть трубопровод на 15°, 22°, 30°, 45°, 67°, 90°. Чаще всего для данных целей используется деталь, сделанная из полипропилена. Ее внутренняя поверхность гладкая, что уменьшает риск закупорки канализационного трубопровода. Кроме того, она обладает низким уровнем шума проходящей жидкости. Такие изделия устойчивы к воздействиям горячей воды до 95 ºС и к химическим моющим средствам.

Размеры канализационных отводов

Размеры отводов, равно как и цены, предлагаемые производителями, могут быть различными. Это зависит как от области применения (домашняя канализация или городские сети), так и от материалов, из которых они произведены.

Пример цен:

Диаметр:110         Угол:15°     В упаковке: 20шт

Диаметр:110        Угол:45°      В упаковке: 20шт

myfta.ru

Отводы стальные крутоизогнутые по ГОСТ 17375-2001 и ГОСТ 30753-2001

Отводы крутоизогнутые цельнотянутые изготавливаются методом штамповки или протяжки по рогообразному сердечнику. Такие отводы стальные имеют незначительный радиус кривизны (1-1,5 условного диаметра) вследствие чего обладают небольшим весом и габаритами. Отводы крутоизогнутые изготавливаются под углами в 30, 45, 60, 90, а также 180 градусов (калачи). На рисунке, приведенном ниже, вы можете посмотреть как схематично выглядят отводы крутоизогнутые цельнотянутые:

Отводы стальные крутоизогнутые цельнотянутые:

Отводы цельнотянутые бесшовные изготавливаются по ГОСТ 17375-2001 и ГОСТ 30753-2001 и бывают первого и второго исполнения. Отводы по ГОСТ 17375-2001 имеют радиус кривизны равный 1,5 условного диаметра, а отводы по ГОСТ 30753-2001 имеют радиус кривизны равный условному диаметру. Отводы, изготовленные согласно ГОСТ 17375-01 и ГОСТ 30753-01 могут выдерживать давление до 16МПа, за счет того, что не имеют ни одного сварного шва, поэтому если в монтируемом трубопроводе предполагается высокое давление, то для данного трубопровода применяют отводы цельнотянутые по ГОСТ 17375-01 или ГОСТ 30753-01. В нижеприведенных таблицах указаны все виды крутоизогнутых отводов первого и второго исполнения по ГОСТ 17375-2001 и ГОСТ 30753-2001 поставляемые нашей компанией, а также все характеристики данных отводов:

Отводы по ГОСТ 17375-01:

Ниже приведены примеры условных обозначений отводов по ГОСТ 17375-2001:

Отвод 90-2-108х5-09Г2С ГОСТ 17375-2001

Отвод 45-1-60,3х2,9-20 ГОСТ 17375-2001

Отводы по ГОСТ 30753-01:

Ниже приведены примеры условных обозначений отводов по ГОСТ 30753-2001:

Отвод 90-2-159х6-09Г2С ГОСТ 30753-01

Отвод 45-1-76,1х5-20 ГОСТ 30753-01

Таким образом видно, что радиус гиба, а значит и строительная длина отводов изготовленных по ГОСТ 30753-2001 меньше чем у отводов изготовленных по ГОСТ 17375-2001, в этом и есть отличие ГОСТ 17375-01 от ГОСТ 30753-01.

Не смотря на то, что цельнотянутые отводы выдерживают большее давление, чем отводы, изготовленные любым другим способом — их стоимость выгодно отличается в меньшую сторону, за счет технологии изготовления, при которой практически не остается отходов.

Если Вам нужно узнать вес отводов, изготовленных под углами в 30°, 45° или 60°, вам просто нужно умножить вес отвода, указанный в таблице на коэффициенты 0,4, 0,5 и 0,7 соответственно и вы всегда сможете точно рассчитать стоимость транспортных расходов, воспользовавшись вышеприведенными таблицами.

Наша компания может поставлять отводы по ГОСТ 17375-2001 и ГОСТ 30753-2001 из различных марок стали, таких как: сталь 20 и 09г2с (отводы стальные), сталь 12х18н10т, 10х17н13м2т (отводы нержавеющие), сталь 15х5м (отводы жаропрочные) и д.р.

На все цельнотянутые отводы, поставляемые нашей компанией выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Если у вас остались вопросы, связанные с с отводами крутоизогнутыми цельнотянутыми, Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Отводы крутоизогнутые цельнотянутые

www.soiuzdsk.ru

Стальные крутоизогнутые отводы: размеры, 90 градусов |

Отвод крутоизогнутый применяется для сборки трубопроводов. Без такого фитинга невозможно создать компактную систему водоснабжения или отопления. Всевозможные размеры отводов позволяют существенно оптимизировать схему прокладки коммуникаций, а также избавить рабочих от лишних затрат.

Особенности и характеристики

Если вам необходимо смонтировать стальной водопровод любого типа, то решение купить крутоизогнутые отводы будет очевидным. Подобная строительная продукция в гражданском или промышленном строительстве применяется очень широко.

Крутоизогнутые или гнутые стальные отводы по форме напоминают выгнутые трубы, однако изготовление гнутых колен в 90 градусов намного сложнее простого деформирования и выполняется по особенным установкам.

С помощью колен удается создавать поворотные соединения, а также укладывать трубопроводы так, как вам удобно. Это очень выгодно, если по проекту разработчик стеснен в пространстве.

Изготовляют подобные детали, соответствующие диаметрам трубопроводов, преимущественно из стали. Сталь может быть не только обычной, но также нержавеющей или оцинкованной.

Совершенно очевидно, что цена крутоизогнутого колена 90 градусов из нержавейки будет больше, чем стоимость обычных стальных образцов. Но за увеличенную плату вы получаете деталь, которая и прослужит вам намного дольше.

Отводы стальные крутоизогнутые монтируют преимущественно с помощью сварки. Это самый простой, а также надежный способ. Особенно если учесть, что большинство стальных деталей такого типа применяются в напорных трубопроводах с высоким давлением.

Колено гнутое с резьбой тоже можно встретить на рынке, но используют их намного реже, так как резьба не дает достаточной надежности соединения.

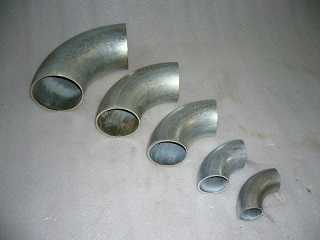

Стальные отводы

Размеры крутоизогнутых колен бывают разными. Все зависит от конкретных требований ГОСТа, по которому эти трубы производили. Причем учитывается как диаметр отвода, так и угол его поворота.

Виды изделий

Самым популярным считается стальной крутоизогнутый отвод 90 градусов, который применяют практически везде. В народе его еще называют коленом. Интересен тот факт, что если колено имеет угол поворота больше 90 градусов, то он уже может производиться с измененным радиусом поворота.

В остальном же размеры крутоизогнутых колен на 90 градусов полностью унифицированы. Поэтому с такими же габаритами можно подобрать детали с углом в 30, 45, 60 даже 180 градусов.

По диаметру сечения подобные детали выпускают с размерами от 15 мм. Верхняя планка этого показателя практически не ограничивается, так как подобные изделия производят для любых трубопроводов. Самыми ходовыми в быту или мелкой промышленности считаются диаметры от 20 до 50 мм.

Существует такое понятие, как радиус гиба. Оно соответствует и напрямую зависит от условного диаметра образца. По этому радиусу их разделяют на типы. Например, крутоизогнутые отводы типа 3D имеют радиус гиба, что равен 1.5 условного диаметра. А вот у образцов типа 2D этот показатель примерно равен условному диаметру.

Длина крутоизогнутых колен определяется при сложении габаритов участков до гиба, после него, а также длина самой изогнутой секции. Поэтому длина крутоизогнутого отвода 90 градусов может серьезно отличаться от такого же изделия, но предназначенного для выполнения других задач.

Все показатели колен указаны в ГОСТах, и изменять их по своему желанию производители не имеют права.

Виды и способы их изготовления

Как уже упоминалось выше, такую продукцию производят исключительно с помощью нормативной документации. В этом деле она очень важна.

Основным документом по изготовлению деталей типа 2D считается ГОСТ 30753 2001 на крутоизогнутые отводы. А вот ГОСТ 17375 2001 на крутоизогнутые отводы необходим при производстве 3D образцов. В этой документации указаны абсолютно все характеристики продукции, технология их изготовления и т.д.

Изготовление крутоизогнутых отводов и весь технологический процесс определяется видом деталей.

Рассмотрим основные виды отводов:

• Цельнотянутые;
• Штампованные;
• Сварные секционные.

Цельнотянутые образцы в 90 градусов не имеют швов и производят их из качественной стали. С помощью специальных гидравлических механизмов заготовку сначала нарезают, а затем протягивают через рогообразный сердечник. В итоге удается создать цельную выгнутую деталь с максимальной прочностью.

Штампованные модели бывают двух типов:

• Штампованные;
• Штампосварные.

Секторный крутоизогнутый отвод большого диаметра

Штампованные и штампосварные образцы создают по разным технологиям, однако результативные различия между ними минимальны. Потому их часто и указывают в одной группе. Производство гнутых отводов такого типа уже определяется конкретным направлением и особенностями самого предприятия.

Самый популярный способ – это создание двух или четырех заготовок, которые затем сваривают вместе. В работе применяют методы как горячей, так и холодной штамповки.

Длина секционных образцов состоит из многих частей. Такие отводы собирают постепенно, из нескольких колец с разными габаритами. Каждое кольцо приваривают к предыдущему, пока полностью не соберут угловую деталь. Затем остается приварить направляющие до места изгиба и после него.

Цена на стальной крутоизогнутый отвод определяется многими его параметрами. Учитываются как размеры детали (длина, диаметр), так и используемый материал. Даже способ изготовления оказывает определенное влияние, пусть и незначительное.

Цена гнутых отводов цельного типа находится на уровне 0,7-1,5 долларов за образец с диаметром 20-30 мм. Цена крутоизогнутого оцинкованного отвода равняется уже 2-3 долларам. Штампованные и штампосварные изделия продают по примерно аналогичной цене. Секционные модели продают за 1-2 доллара.

Имеются в виду мелкие образцы для обустройства бытовых трубопроводов. Стоимость промышленных изделий вполне может доходить до 20-50 долларов за один единственный отвод. Правда, его диаметр при такой цене будет равен примерно 200-250 мм.

Процесс производства отводов (видео)

Особенности монтажа

Монтируют отводы методом сваривания. В некоторых случаях используют и резьбовые соединения, но случаются подобные вещи редко, так как КПД подобных процессов далек от высокого.

Перед установкой колено нужно очень тщательно обмерять и убедиться в том, что он поставлен правильно и его длина соответствует проекту. Собственно, именно на этапе установки могут возникнуть самые серьезные проблемы.

Например, стальной крутоизогнутый отвод 90 градусов можно разместить в разных положениях. При этом увеличенная длина или смещение в пространстве хотя бы на несколько миллиметров может стать критичным.

После правильной установки детали остается только ее зафиксировать. Делается это преимущественно с помощью сварки. Причем использовать можно сварочные аппараты любого типа.

Если учесть особенности монтажа, наличие свободного пространства и толщину труб, то преимущество будет у газовой сварки. Однако здесь все зависит от конкретной ситуации и ваших возможностей.

homebuild2.ru

Отводы стальные ГОСТ 17375-2001 — САНТЕХКОМ

Отводы 09г2с крутоизогнутые предназначены для плавного соединения магистралей под углом 90С. По способу изготовления могут быть сварными и бесшовными. Это определяет дальнейшее использование отводов для агрессивных или неагрессивных сред. Оба вида отводов изготавливаются из бесшовных или прямошовных труб методом горячей штамповки или протяжки.

В магистралях с постоянно меняющимся давлением проводимой среды, при небольших проходах и в тех местах, где нужно максимально снизить гидравлическое сопротивление, применяются бесшовные отводы.

При выборе отводов 09г2с нужно учитывать условия, в которых они будут эксплуатироваться.

1. Область применения
Настоящий стандарт распространяется на бесшовные приварные отводы 09г2с из углеродистой и низколегированной стали типа 3D с R ≈ 1,5 DN и θ = 45°, θ = 60°, θ = 90° и θ = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов — в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.

2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения — по ГОСТ 17380.

4. Конструкция и размеры
4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Примечания
1 Масса приведена для справок.
2 Отводы с θ = 60° исполнения 1 не предусматриваются.

Примечания
1 Масса приведена для справок.
2 Масса отводов с θ = 60° и θ = 45° соответственно в 1,5 и 2 раза меньше, а отводов с θ = 180° в 2 раза больше указанной.

Примеры условных обозначений:
— отвода с θ = 90°, исполнения 1, D = 139,7 мм, Т = 4,0 мм из стали марки TS4:
Отвод 90-1-139,7×4-TS4 ГОСТ 17375-2001

— отвода с θ = 45°, исполнения 2, D = 159 мм, Т = 4,0 мм, Тв = 6,0 мм из стали марки 20:
Отвод 45-159×4/6 ГОСТ 17375-2001

— отвода с θ = 90°, исполнения 2, D = 57 мм, Т = 5,0 мм из стали марки 09Г2С:
Отвод 90-57×5-09Г2С ГОСТ 17375-2001

— то же, для трубопроводов, подконтрольных органам надзора:
Отвод П90-57×5-09Г2С ГОСТ 17375-2001

4.2 По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление отводов исполнения 2 с другими размерами и углами θ.

4.3 Допускается изготовление отводов исполнения 2 с увеличенной толщиной стенки в неторцевых сечениях Тв.

5. Технические условия
Технические условия — по ГОСТ 17380.

snabrr.ru

Отвод трубы 90 градусов ГОСТ 17375-2001 100 мм, 159 мм

Металлические трубы различного назначения используются повсеместно. А так как при монтаже и производстве различных конструкций и трубопроводов бывает необходимо соблюдать определенную геометрическую форму, то широко используются дополнительные конструктивные элементы. Одним из таких элементов является отвод. Отвод – специальный фитинг, который изменяет направление течение различных жидкостей и газов.

Стандарты

Существует целый ассортимент отводов с разными углами – 45, 60, 90 и 180^О. Все они изготавливаются по ГОСТ 17375-2001 из различных марок сталей и отвечают всем требованиям надежности и прочности. Однако купить их бывает довольно непросто, особенно когда проживаешь в сельской местности и до крупных магазинов далековато.

Стандарты угловых отводов

ГОСТ 17375-2001 подразумевает использование стали более высокого качества, чем при изготовлении труб, но на таких диаметрах и для бытовых задач вполне достаточно и материала, из которого изготовлены трубы. Такой отвод трубы 90 градусов из стали переносит все нагрузки и служит не меньше самого основного трубопровода.

Угол по ГОСТ 17375-2001

Как быть в такой непростой ситуации и реально ли в домашних условиях из подручных материалов своими руками изготовить отвод поговорим в настоящей статье.

Как сделать отвод 90 градусов из трубы

Самый простой вариант– найти справочник по изготовлению и монтажу трубопроводов. В нем есть чертежи для изготовления со справочными размерами. Для изготовления потребуется сделать выкройки из картона или плотного листа бумаги, обвести их по контуру на трубе, а затем с помощью болгарки или газа вырезать детали и сварить. Особое внимание следует уделять качеству швов, так как гораздо проще подварить и проверить изделие в еще не собранном состоянии, чем потом лазить по углам и искать течь.

Качественный шов

Трубы диаметром до 100 мм гнуться на трубогибе методом нагрева, и как правило не нуждаются в изготовлении специальных фитингов. Обычно для изготовления угла в 90 градусов используется 3-4 сегмента. Если диаметр трубы будет 100-159 мм, достаточно 3 сегментов. При диаметре свыше 159 мм используются уже 4 сегмента. Изготовление фитингов 90 градусов на трубы диаметром более 180 мм возможно с применением 5 и более сегментов, чтобы завихрения потока были не такими большими.

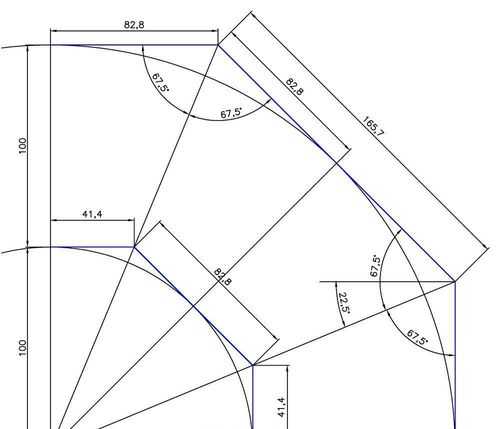

Разметка фитинга

Отвод трубы 90 градусов 100 мм можно сделать своими руками и без использования выкроек. Для этого достаточно отрезать на глазок два куска стальной трубы с углом примерно 30-35 градусов, а третью часть подгонять уже по месту. Если сила завихрений не играет важной роли можно обойтись и вообще двумя кусками трубы 100 мм по 45 градусов, сваренными между собой.

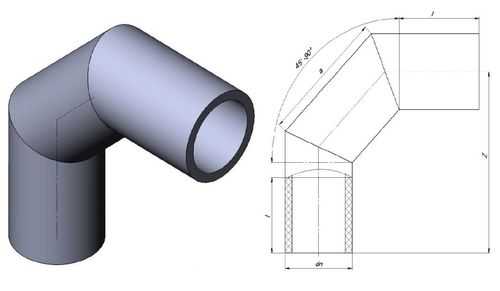

Фитинг из трех сегментов

На трубу 159 мм отвод 90 градусов своими руками сделать можно точно так же как и на 100 мм. Единственная сложность может возникнуть при вырезании раскроенных кусков, так как 159 мм труба идет с усиленными стенками и достаточно сложно режется болгаркой. Именно поэтому трубы диаметром 159 мм и 180 мм проще резать газовым резаком, что будет более быстро и безопасно.

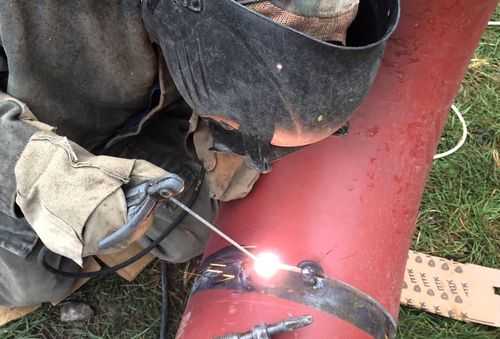

Как правильно приварить фитинг

Для того чтобы выполнить красивый и надежный монтаж трубопровода и приварить отвод к трубе 90 градусов нужно правильно подобрать сварочный аппарат и электроды. Эту информацию лучше поискать на профильных форумах, где специалисты охотно расскажут какими электродами и режимами работы сварочного аппарата пользуются они в профессиональной работе.
