Размер кольца жб – Таблицы размеров бетонных колец для колодцев. ГОСТ

Содержание

маркировка, размерный ряд, виды и производство

Железобетонные кольца отличаются разнообразием конструкционного исполнения, что определяет широту области их применения. Востребованность ЖБИ колец вызвана их многочисленными преимуществами, такими как надежность, прочность, высокая сопротивляемость внешним нагрузкам.

Где применяются?

Область применения железобетонных колец зависит от материалов, из которых они сделаны. Для их производства используют разные марки бетона, щебень и песок с широким гранулометрическим составом, металлическую арматуру или сетку. Они обеспечивают достаточный запас прочности для применения бетонных колец в сооружении колодцев для питьевой воды, скважин, коллекторов, септиков, смотровых, канализаций, газопровода. Дренажные системы также монтируются на железобетонных кольцах.

Вернуться к оглавлению

Маркировка, размерный ряд

Обозначаются бетонные изделия, согласно области применения и габаритам. Единицы измерения — дециметр или метр. Примеры буквенной маркировки согласно ГОСТу:

  • КС — стеновые бетонные кольца для оборудования смотровых или горловин;
  • КСД — стеновые изделия с дном;
  • КО — с опорой;
  • КФК — для септиков и фекальных систем;
  • КЛК — ливневки;
  • КЛВ — колодцы-водоприемники в ливневках;
  • КВГ — для сооружения водопроводных и газопроводных коммуникаций.

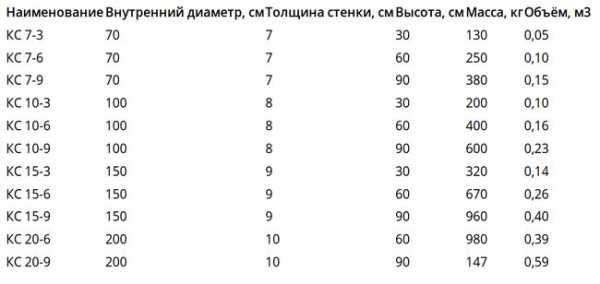

Таблица маркировки и размеров колец.

Цифры содержат сведения о внутреннем сечении и высоте железобетонного кольца. Пример: КС 6-10 — бетонная конструкция стенового типа с внутренним сечением 6 дм, высотой 10 дм или 1м. Стандартные размеры бетонных колец: сечение — 7—20 дм, высота — 1—20 дм, толщина стенки — 0,7—2 дм.

Маркировка может включать сорт используемого бетона, как правило, от М200 до М500, информацию об армировании. Например, стандартные стеновые кольца для колодцев не армируются, так как бетон своими руками выдерживает боковые нагрузки и работает на сжатие. Усиление необходимо для колец для применения в тяжелых грунтовых условиях. Для этого берутся стальные пруты толщиной до 1 см или арматурная сетка размером 0,6—1 мм.

По массе бетонные кольца варьируются в диапазоне 44—1470 кг.

Вернуться к оглавлению

Каким качествам соответствуют?

ГОСТ 8020-90 определяет свойства, характерные железобетонным кольцам. Здесь описана маркировка, сфера применения, габариты стандартных конструкций. Величины прочности сортов бетона, применяемых для заливки колец, нормируются в ГОСТе 10180. В ГОСТ 10060 включена информация о морозостойкости материала, а в ГОСТ 12730 — о водонепроницаемости. Соблюдения требования ГОСТов обеспечивают такие преимущества колец:

  • доступность монтажа на разную глубину в грунте любого качества;
  • легкость и высокие темпы кладки;
  • удобство прокладки гидроизоляции, утепления;
  • надежность;
  • способность противостоять любым механическим, агрессивным воздействиям;
  • легкость ремонта и эксплуатации;
  • долговечность.

Единственный недостаток — вес. По этой причине возникает необходимость применения грузоподъемной техники для обустройства бетонных колец.

Вернуться к оглавлению

Виды

Существует классификация бетонных колец по ГОСТу и типу конструкционного исполнения стандартных размеров (диаметр — 7—12 дм, высота — 0,1—1 метр).

Вернуться к оглавлению

Вспомогательные

Изготавливаются бетонные кольца под заказ, например, когда нужны нестандартные размеры, форма или дополнительные отверстия. Доборные и опорные бетонные кольца применяются при монтаже сложных технологических объектов, для обустройства поворотов инженерных коммуникаций, при сооружении горловины колодца, когда ставятся дренажные системы. Такие кольца могут быть стандартные и квадратные.

Вернуться к оглавлению

Стеновые

Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки — неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.

Вернуться к оглавлению

С замком

Конструкции с замком популярны из-за своей надежности. Главная задача замка — обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.

Вернуться к оглавлению

Сборные бетонные кольца

Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.

  1. Морозостойкость, обеспеченная прочной связью стали и бетона после высыхания.
  2. Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
  3. Огнеупорность.
  4. Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
  5. Низкая стоимость изделий.

Недостаток только один — большой вес.

Вернуться к оглавлению

С днищем

Кольцо с днищем.

Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики. Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):

  • 1 х 9 х 830 кг;
  • 1,5 х 9 х 1400 кг;
  • 2 х 9 х 2300 кг.
Вернуться к оглавлению

С плитой перекрытия

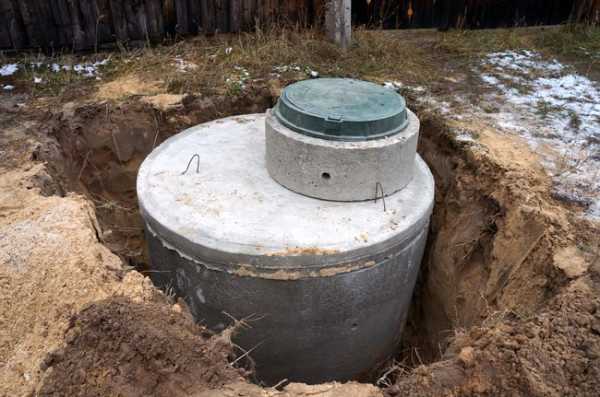

Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в железобетонной плите перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.

Вернуться к оглавлению

Технология производства

Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Вернуться к оглавлению

Подготовка материалов и инструментов

Необходимые материалы для опалубки: две бочки и оконные навесы.

Для опалубки понадобятся:

  • две стальные бочки разного размера;
  • дверные или оконные навесы;
  • крепежная фурнитура;
  • «карандаш» по металлу;
  • болгарка, диск для резки.

Для приготовления раствора:

Вернуться к оглавлению

Основные требования к технологическому процессу производства

  1. Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
  2. Высокосортная смесь не ниже М500.
  3. Мелкий заполнитель — щебень с зерном 0,5—1 см, отмытый песок.
  4. Качественное виброуплотнение.
  5. Подогрев при работе при температуре до 5 0С.
Вернуться к оглавлению

Сооружение опалубки и каркаса

Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.

Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5—10 см внешней опалубки.

Открываться цилиндры должны: верхний — наружу, внутренний — внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.

Вернуться к оглавлению

Заполнение составом

Для приготовления заливки можно использовать готовую бетонную смесь или сделать ее своими руками. В последнем случае принято брать соотношение цемента к щебню и песку равным 1 : 1: 3. Объем воды определяется визуально, чтобы раствор равномерно распределялся внутри. Добавляется жидкость частями при тщательном перемешивании.

Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8—10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40—50 см.

Вернуться к оглавлению

Уплотнение

Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично.

При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.

Вернуться к оглавлению

Демонтаж

Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.

Вернуться к оглавлению

Заключение

Железобетонные кольца в широком ассортименте представлены на рынке. Также существует возможность сделать их своими руками. В любом случае за готовыми изделиями требуется должный уход, заключающийся в правильном монтаже, обслуживании поверхностей и качественной гидроизоляции.

Большой вес предполагает использование спецтехники для их кладки.

kladembeton.ru

Кольца колодезные бетонные: размеры

Несмотря на активное использование в строительстве современных материалов, железобетонные колодезные кольца до сих пор актуальны. Приспособление представляет собой конструкцию из металлического каркаса и бетона. Высота колец может колебаться от 10 до 90 см, а диаметр от 70 до 200 см. Размеры колодезных бетонных колец подбираются в зависимости от вида и особенностей коммуникаций. Кроме того, учитываются задачи использования конструкции.

Применение конструкции

Железобетонные кольца активно применяются при создании канализаций, коллекторов и обычных колодцев. Также их используют при подводке электронных коммуникаций и газопроводов.

По ГОСТу для производства подобных конструкций должен применяться цемент М 200-500. Товары данного спектра подлежат обязательной маркировке.

Преимущества ЖБ колец

Конструкции из бетона, которые применяют для обустройства разного вида коммуникаций, имеют ряд достоинств:

  • надежность и прочность;
  • полная герметичность всех областей соединения;
  • легкая установка;
  • демократичная стоимость.

Помимо всего прочего, колодцы и коммуникации, построенные с использованием подобных конструкций действительно долговечны. Они имеют высокую ремонтопригодность.

Армирование ЖБ колец

Производство разных видов данной конструкции имеет свои нюансы. Не все модели поддаются обязательному армированию. Однако изделия со стальным каркасом более прочны и устойчивы к давлению.

Заводские модели ЖБ колец армируют по специальной технологии прессования с использованием виброустановок. Процесс придает изделиям сильную усадку. Благодаря вибрациям из смеси удаляются микропузырьки воздуха, которые способствуют разрушению конструкции.

Маркировка колодезных колец по ГОСТу

Железобетонные кольца различаются не только габаритами, но и маркировкой. Она используется для разделения назначений конструкций. Наиболее распространены в строительстве изделия со следующими аббревиатурами:

  • КО – опорные модели, использующиеся для нижней части всей системы;
  • КФК – это ЖБИ, применяющиеся при возведении водоотвода или канализации;
  • КЛК – изделия выпускаются для городских водосточных и канализационных систем.

Кроме буквенного обозначения, в маркировке указываются цифры. Они расшифровываются как высота и диаметр конструкций.

Обратите внимание! Первое числовое обозначение говорит о диаметре, а второе о высоте кольца.

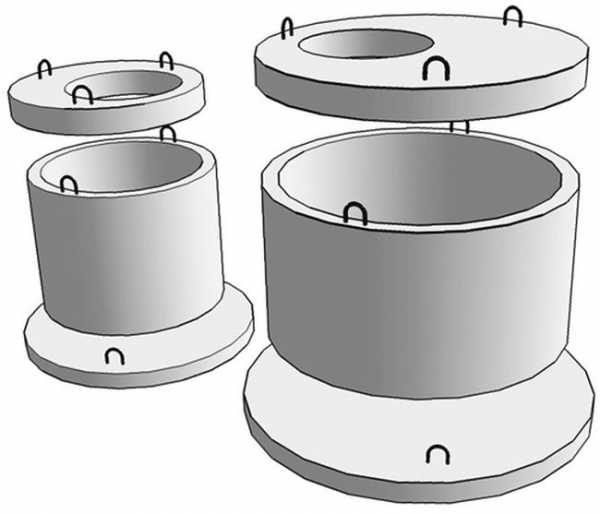

Также ЖБ конструкции дополняются дополнительными частями, такими как перекрытие дна. В такой ситуации плита имеет пометку ПП или ПК (для дна, совпадающего с диаметром кольца). Плиты для дна имеют обозначение ПД. Подобные конструкции придают герметичность системе. Их укладывают сверху и снизу для защиты конструкции от грунтовых вод. В колодцах с питьевой водой плиты используют для предотвращения загрязнения воды грунтом и грязью.

Подобрать бетонные кольца для колодца довольно сложно, поэтому, чтобы избежать проблем с установкой, такие изделия выполняются с маркировкой. В ней указываются необходимые значения, такие как диаметр и высота. Кроме того, маркировка позволит узнать, сколько будет стоить определенное изделие.

Размеры колодезных конструкций

При выборе ЖБ колец необходимо рассчитать объем воды, потребляемой домочадцами. После расчетов можно приобретать конструкции и приступать к монтажу.

Помимо самих колец, в коммуникациях подобного типа используют другие конструкции. Для них размер железобетонных конструкций подбирается индивидуально, с учетом расчетов работы системы. К таким видам относят доборные и вспомогательные конструкции. Их используют для дополнения основных систем конструкции.

Размеры ж/б колец для колодцев могут быть абсолютно разными. Однако существуют и устоявшиеся стандарты, по которым выполняется большинство таких изделий. Возможные варианты:

высота таких конструкций обычно варьируется в диапазоне от 10 до 100 см;

  • стенки имеют толщину от 70 до 120 мм;
  • внутренний диаметр составляет 70-200 см;
  • вес бетонных колец может достигать 300 кг.

Подбор колодезных колец для создания собственной системы водоснабжения или канализации не составляет труда, если знать, каких размеров понадобится конструкция. Для соответствия колодца заявленным требованиям необходимо установить дополнительные элементы. Это поможет защитить колодец от лишней грязи и продлить срок его эксплуатации.

Кроме бетонных колец, при создании различных систем применяются:

  • нижние плиты;
  • плиты перекрытия;
  • доборные изделия – они имеют стандартный диаметр, но отличаются по толщине и высоте.

Кроме того, необходимо знать несколько особенностей монтажа железобетонных колец для колодца.

Монтаж конструкций

Правильный монтаж железобетонных колец проводится с участием специальной техники, при помощи которой можно установить кольца, не боясь их разрушить.

По регламенту бетонные изделия монтируют в подготовленный котлован. При установке одной конструкции на другую необходимо плотно состыковать края. Никаких щелей и зазоров между частями системы быть не должно. Для замазывания стыков применяют цемент. Помимо обработки швов раствором, необходима качественная гидроизоляция всех стыков. Материал для процедуры зависит от назначения колодца.

Современные модели ЖБ конструкций для колодцев выпускают двух видов: с плоским краем и с замком. Первый тип более распространен, но изделия с замком более надежны. Они сохраняют свое положение даже при сильных подвижках грунта. Замок колец крепится по типу паз/гребень. Данный вид соединения обеспечивает колодцу высочайшую герметичность.

Обратите внимание! При установке колец сначала устанавливают деталь с дном. Такое устройство сделает систему чище и безопаснее. Для тупиковых веток колодца используют плитные перекрытия. Кроме того, такие конструкции снижают нагрузку на всю систему коммуникаций.

Для соответствия колодца установленным нормам установку конструкции можно осуществлять согласно определенным правилам. При этом следует работать в определенном порядке:

  • Выбор оптимального места. Колодцы для водопровода и системы дренажа не устанавливаются вплотную к жилым домам. Обычно их монтируют на удалении от дома в 5 м. В месте, где будет обустраиваться колодец, не должно быть грунтовых вод. В противном случае понадобится потратить дополнительные средства на герметизацию конструкции. К месту установки следует обеспечить свободный подъезд техники.
  • Рытье котлована. Для такой задачи легче нанять специальную технику. Яму необходимо сделать такой глубины, чтобы в нее поместились 2 кольца. Вручную рыть его довольно трудно. На дно следует засыпать песок и щебень. Этот слой должен быть не меньше полуметра высотой.
  • Установка колец. Чтобы выполнить нижний ярус, понадобится уложить плиту низа. Элементы монтируют автокраном. Стык усиливается при помощи металлических скоб.

Когда кольца будут установлены, к колодцу необходимо подвести коммуникации. Кроме того, следует выполнить все соединения и накрыть конструкцию верхней плитой. Затем устанавливаются канализационные люки.

Создание железобетонных колец своими руками

Если система коммуникаций требует нестандартной формы или размера изделия, его можно сделать самостоятельно. Для производства ЖБ колец необходим цемент, песок, арматурные прутья и форма требуемого размера.

Форма снимается с готового кольца после того, как пройдет 2-3 дня. Затем кольцо должно полностью затвердеть и высохнуть. Для этого понадобится неделя.

Важно! Готовые изделия требуется периодически смачивать. Это позволит им не пересохнуть на солнце и не растрескаться.

Выводы

Как видно, бетонные кольца имеют определенные плюсы и не обделены минусами. Они довольно прочны, однако отличаются большим весом. При выборе колец для колодца необходимо ознакомиться с маркировкой и видами таких изделий. Это поможет подобрать оптимальный вариант изделия для своих задач. При этом важно учитывать множество тонкостей выбора и установки. Расчеты помогут подобрать такие изделия по цене.

bouw.ru

Размеры бетонных колец | Русская семерка

Железобетонные кольца – основной элемент современных колодцев, водозаборных систем, автономных скважин. От качества этой продукции зависит, насколько успешно будет эксплуатироваться колодец.

Классификация железобетонных колец

Бетонные кольца классифицируются по размеру:

  • малые – диаметр до 1 м;
  • средние – диаметр до 1,5 м;
  • большие – диаметр до 2 м.

Высота продукции варьируется в границах 10-90 см. Значительным спросом пользуются изделия высотой 90 см. С их помощью можно нарастить колодец любого размера.

В зависимости от типа конструкции выделяют кольца:

  • с плоским торцом;
  • с замковым торцом;
  • ремонтные;
  • доборные;
  • опорные.

Обязательный элемент бетонных колец – внутреннее металлическое сетчатое армирование. Такой каркас необходим для обеспечения дополнительной прочности всем элементам системы. В качестве армирования используются стальные прутья. Такие материалы не подвержены коррозии, отличаются долговечностью.

Назначение и применение железобетонных колец

Кольца на основе железобетона применяются при монтаже разных видов колодцев:

  • канализационные и водопроводные;
  • накопительные водозаборные;
  • газовые;
  • для дополнительной защиты электрокоммуникаций;
  • коллекторы, водо- и газораспределители.

Такая продукция эксплуатируется по несколько десятилетий, поэтому на момент ее установки необходимо уделять пристальное внимание качеству всех элементов.

Типовые размеры железобетонных колец

Размер железобетонного кольца можно определить по его маркировке в соответствии с ГОСТ 8020-90. Маркировка состоит из трех значений:

  • КС – кольцо стеновое;
  • диаметр в дм;
  • высота в дм.

Например, кольцо КС-15-9 – конструкция диаметром 150 см и высотой 90 см. В продаже представлены следующие варианты:

  • диаметр 70 см, высота 10-90 см;
  • диаметр 1 м, высота 50-90 см;
  • диаметр 1,5 м, высота 60-90 см;
  • диаметр 2 м, высота 60-90 см.

Зная, как расшифровывается маркировка, вы легко определите точный размер выбранного изделия.

Стандарты железобетонных колец

Приобрести железобетонные кольца всех типов и размеров можно в компании Кольца-Уфа. Производитель реализует продукцию собственного производства стандартных размеров, которая выпускается в соответствии с ГОСТ 8020-90. Помимо стеновых колец, осуществляется производство крышек и днищ для колец, благодаря которым формируются полноценные колодцы. Оформите заказ продукции в Уфе, связавшись с представителями компании, они ознакомят вас с условиями предстоящего сотрудничества.

russian7.ru

Железобетонные кольца для канализации

Для многих видов коммуникаций часто применяются не только трубы, но и железобетонные кольца. Сегодня нас будут интересовать те их виды, которые используют для устройства автономной канализации. Раньше, когда кольца были недоступны для рядового застройщика, канализационный колодец либо заливался бетоном по опалубке, либо выкладывался кирпичом. Естественно, это занимало массу времени, денег и стоило больших усилий. Канализационные кольца стали доступными и с их помощью можно выполнить септик под ключ, до самого последнего элемента, включая крышку люка.

Содержание:

  1. Размеры и цена бетонных колец
  2. Классификация и конструкция
  3. Преимущества и недостатки ж/б колец
  4. Установка колец

Размеры и цена бетонных колец

Есть ли смысл покупать канализационные кольца, определяется в каждом конкретном случае, исходя из параметров будущего септика. Но для того, чтобы примерно прикинуть смету, можно посмотреть на таблицу, где указаны цены на разные железобетонные кольца для канализации.

Естественно, что для выбора необходимо знать размеры кольца, а для этого нужно провести несложное вычисление. В первую очередь, необходимо знать, сколько человек постоянно проживает в доме и умножить количество проживающих на дневную норму потребления воды. Это в среднем 200 литров. Также считается, что за три дня полностью заполненный септик перерабатывает все нечистоты. Следовательно, перемножив все эти данные получаем объем одного кольца в кубических сантиметрах. Делим на 100, в результате получаем необходимый объем в кубометрах. Внутренний объем кольца вычисляется по простой формуле:

Подставив полученные данные в эту формулу, получаем необходимый диаметр кольца. Теперь пользуясь таблицей размеров, которая приведена ниже, подбираем наиболее подходящий вариант среди стандартизированных размеров бетонных колец.

Классификация и конструкция

По конструкции канализационные кольца могут быть трёх видов:

  1. Кольца канализационные с замковым соединением. Такие изделия отливаются с выступом в верхней части и с канавкой по периметру кольца в нижней. При монтаже сборной железобетонной конструкции септика или колодца, кольца соединяются замковым соединением. При этом они гарантированно сохранят первоначальное положение и герметичность.
  2. Кольца железобетонные прямые. Они не имеют замкового соединения, поэтому при монтаже конструкции в обязательном порядке должны фиксироваться металлическими скобами и герметизироваться бетонным раствором.
  3. Кольца фильтрационные. Кольцо имеет перфорацию по всей площади поверхности, состоящую из равных и равноудалённых друг от друга отверстий. Такие элементы сборной ж/б конструкции используются в канализационных колодцах фильтрационного типа.

Это основные типы колец, но есть и изделия меньшей высоты. Это могут быть регулировочные кольца и доборные элементы, которые позволяют вывести высоту колодца на необходимый уровень относительно грунта. Также есть и кольца с большей толщиной стенки и меньшим диаметром, что позволяет регулировать объем колодца. Доборный элемент полностью повторяет внутренний диаметр основного кольца и позволяет установить смотровой люк на необходимом уровне.

Преимущества и недостатки ж/б колец

Кольца для канализации чрезвычайно долговечны и дешевле, чем подобные изделия для питьевой воды. Дело в том, что выбирая элементы для устройства колодца, необходимо интересоваться, какой именно раствор применялся для обмазки формы во время литья. Для изготовления колодезных колец для воды используется обычно обмазка на основе воска, она дороже, но такие кольца не будут оставлять на воде следы и разводы. К другим преимуществам канализационных колец относят:

  • высокая долговечность, обусловленная применением высококачественной бетонной смеси, срок эксплуатации изделий может сильно превышать гарантийные 50 лет;
  • кольца полностью водонепроницаемы и стойки к грунтовым водам;
  • в состав колец входят специальные пластификаторы, которые придают им свойства морозоустойчивости;
  • установка колец проводится просто и достаточно быстро;
  • канализационные кольца универсальны, их можно использовать для проводки коммуникаций и различных трубопроводов, а также для устройства смотровых люков;
  • простота в обслуживании и очистке продиктована гладкой поверхностью кольца;
  • кольца устойчивы к влиянию агрессивных сред.

Существуют также и некоторые недостатки. К ним в первую очередь относится большой вес. Кстати, высчитывать вес для каждого кольца нет необходимости, типовые размеры и вес, им соответствующий, приведены в отдельной таблице. Затруднённая транспортировка и монтаж с применением подъёмных механизмов также осложняют процесс возведения канализацонных шахт, а кроме того, для работы тяжёлой техники иногда приходится жертвовать определенным участком плодородного слоя почвы.

Установка колец

Процесс монтажа колец механизирован лишь частично, поэтому основные работы приходится выполнять вручную. Если бы шахта была квадратная или меньшего диаметра, её можно было бы вырыть методом бурения или при помощи экскаватора, а поскольку колодец имеет круглую форму, рыть приходится вручную. Изначально вырывается котлован, превышающий размеры первого бетонного кольца на 10-15 см, после чего туда устанавливается кольцо, которое будет самым нижним.

Далее поступательно из колодца вынимается грунт, первое кольцо опускается, а на его место устанавливают следующее и так до достижения нужной глубины. Места стыка обрабатываются бетонной обмазкой, а на дно колодца укладывается либо специальная круглая бетонная плита, либо дно просто бетонируется. Верхнее кольцо обмазывают глиной, сверху укладывают плиту перекрытия с отверстием под люк, в неё устанавливают либо чугунную или пластиковую крышку люка, либо накрывают бетонной съёмной крышкой. Удачной всем работы и лёгкого монтажа!

nashprorab.com

Жби кольца для канализации размеры

Железобетонные кольца для канализации: классификация, размеры и монтаж

Железобетонные кольца представляют собой изделия, изготовленные из композитного материала – железобетона, в состав которого входит два основных компонента: бетон и сталь.

Кольца могут иметь разный размер и диаметр, производятся методом литья с последующим затвердением смеси.

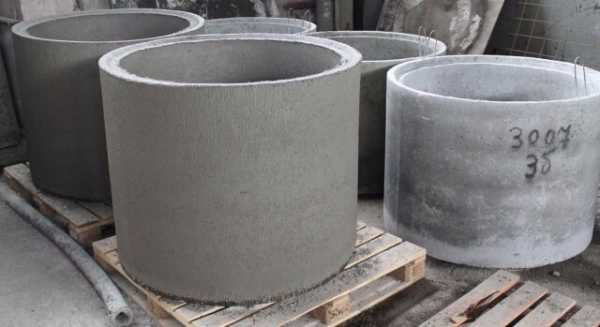

Так выглядят ЖБ кольца

Несмотря на достаточно широкую сферу своего применения в строительстве, чаще всего используются железобетонные кольца для канализации в частных домах. З

десь из них обустраивают приемники стоков – накопительные колодцы или септики – полноценные очистительные сооружения.

Также из бетонных колец изготавливаются ревизионные канализационные колодцы, которые располагаются в местах прокладки труб через каждые 30-50 метров.

Железобетонные кольца для канализации

Какая существует классификация железобетонных колец

Если говорить о классификации, следует сразу отметить, что все бетонные кольца для канализации делятся на две большие группы: стандартные и еврокольца.

В первом варианте речь идет про обычные изделия, которые при монтаже колодцев устанавливаются друг на друга, скрепляются на стыках при помощи цементного раствора и дополнительных металлических скоб.

Еврокольца изначально оснащены специальными замками или фальцами, обеспечивающими прочное соединение нескольких элементов.

При этом, диаметр евроколец может быть больше, чем у обычных ЖБИ.

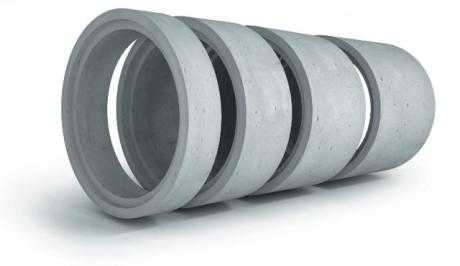

Стандартные и евро кольца

Также разделяются кольца под канализацию по марке бетона, используемого в их производстве.

В данном случае она будет такой: В25 и выше.

Показатели морозоустойчивости не могут быть меньше F-100, а водонепроницаемость будет обозначаться маркировкой W-4.

ЖБ кольца для Вашей канализации

Следует отметить, что классифицируются ЖБ кольца для канализации и по особенностям своей конструкции.

Тут следует обращать внимание на буквенную маркировку.

Например, если изделия обозначаются сочетанием букв КС, это значит, что перед вами кольца стеновые.

Именно они используются в обустройстве канализационных систем для строительства септиков и колодцев.

Если вы видите маркировку типа КСД, это значит, что вам предлагают кольцо стеновое доборное.

ЖБ кольцо марки КС

Какими бывают размеры железобетонных колец для канализации

Если говорить о размерах ЖБ колец, в общем, то эти показатели вы можете видеть в той же маркировке изделий после букв, о которых говорилось выше.

Изготовители в большинстве своем прописывают размеры в дециметрах.

Например, если расшифровывать обозначение КС-10-6, это значит, что диаметр изделия в данном случае составляет 10 дм или 1 метр.

Соответственно, высота кольца будет приравниваться к 0,6 м.

Размеры колец КС-10-6

Следует отметить, что если говорить именно про размеры бетонных колец для канализации, то здесь все будет на порядок проще.

Стандартная высота одного изделия составляет 90 см. Диаметр может варьироваться в пределах 1-2 метров.

Но, если требуется соорудить конструкцию меньших размеров или использовать нестандартные кольца, следует обратить внимание на изделия с маркировкой КСД.

Кольца стеновые доборные имеют высоту 30 и 60 см, позволяя в результате их совмещения с обычными КС получить колодец нужной высоты.

Кольца стеновые доборные

Как рассчитать объем ЖБ колец

Для того чтобы определить объем колец канализационных колодцев, следует воспользоваться специальной таблицей соотношения размеров и показателей объема.

Тут вы можете видеть такие показатели как внутренний диаметр изделия, толщина его стенки, а также объем.

Соответственно, для того чтобы определить, какие все-таки нужны кольца ЖБИ для канализации, изначально нужно посчитать общий объем колодца.

Таблица ЖБ колец

Расчеты будут вестись по очень простой формуле.

Тут потребуется перемножить три показателя:

  • количество человек, постоянно проживающих в доме. Возьмем, к примеру, 5;
  • дневная норма воды на одного человека в литрах. На сегодня этот показатель составляет 200 литров;
  • количество дней, в течение которых стоки полностью перерабатываются. Это 3 суток.

ЖБ кольца на 3 кубометра вместе

Таким образом, произведя несложный расчет: 5*200*3, мы получим 3000 литров.

Переведя этот показатель в кубические метры, получим 3м 3 .

Именно такой объем должен иметь канализационный колодец для семьи из 5 человек.

Расчёт внутреннего объёма

Внутренний объем кольца считается по простой формуле. Здесь нужно перемножить R 2 – радиус на высоту изделия и на 3,14 – постоянную величину.

Соответственно, чтобы получить радиус кольца, нам нужно выполнить расчет в обратном порядке.

Мы делим общий объем на 3,14 и на высоту колодца, которая в нашем случае составляет 2,3 метра при общей глубине 2,5 метра.

Так получается формула: R 2 =3/2,3/3,14. В результате радиус будет равен 0,65 м.

Так получается, что диаметр канализационного колодца должен быть равным 1,3 м. Такие изделия не выпускают, поэтому берем кольца диаметром 1,5 м.

Преимущества и недостатки ЖБ колец

Перед тем, как обустраивать канализацию из бетонных колец, следует рассмотреть все преимущества и недостатки этих изделий.

Преимущества будут заключаться в следующем:

Жб кольца — прочность, герметичность, долгий срок службы

  • достаточно высокие показатели прочности;
  • простой и предельно оперативный монтаж;
  • высокая герметичность, особенно, при дополнительной гидроизоляции;
  • продолжительный срок службы;
  • доступная цена.

Безусловно, есть в этом случае и недостатки, которые тоже нужно знать, обустраивая канализацию из колец, изготовленных из железобетона.

К ним можно отнести следующие моменты:

Большой вес, установка техникой

  • необходимость в аренде спецтехники для транспортировки материала;
  • большой вес изделий, делающий невозможной их ручную установку, заставляющий обращаться за помощью спецтехники.

В любом случае преимуществ больше чем недостатков, соответственно, бетонный колодец для канализации можно назвать одним из наиболее подходящих вариантов.

Остается рассмотреть последовательность работ по установке.

Как происходит монтаж бетонных колец

Для того чтобы выполнить работу, вам не потребуется нанимать специалистов. Сделать все можно своими руками.

Установка канализационных колец будет осуществляться такими этапами:

  • вырыть котлован соответствующего объема. Его высота и диаметр должны быть больше на 50 см, чем соответствующие показатели самого колодца;

  • утрамбовать грунт на дне котлована;
  • залить дно бетонным раствором, дождаться его высыхания. Вместо заливки можно обустроить песчаную подушку высотой 10 см и уложить на нее бетонную плиту;
  • опустить в котлован первое бетонное кольцо, обработать его стык с дном цементным или другим изолирующим раствором;

    Монтаж ЖБ колец

  • проделать в кольце отверстие для сливной трубы, подвести ее к колодцу;
  • установить второе кольцо, обработать все стыки герметизирующим раствором;

    Установка последнего кольца

  • если планируется выполнение гидроизоляции внутреннего пространства, выполнить эту процедуру;
  • установить бетонное перекрытие на верху последнего бетонного кольца;
  • выполнить монтаж ревизионного люка.

    Установка ревизионного люка

    Если предполагается наличие второго колодца, куда будут поступать отстоявшиеся воды, установка колец для канализации будет немного усложнена.

    На уровне приблизительно в 50 см от поверхности земли в бетонном кольце нужно проделать отверстие, куда будет подсоединяться труба.

    Через нее стоки будут поступать в следующий колодец.

    Срок службы септика из ЖБ колец 20-30 лет

    Если говорить о сроке службы, то канализация из железобетонных колец сможет исправно проработать около 20-30 лет, если ее монтаж выполнен правильно.

    Купить ЖБИ кольца в Санкт-Петербурге

    Компания «Монолит Строй» предлагает купить железобетонные кольца в Санкт-Петербурге с доставкой по Ленинградской области. Стоимость услуг рассчитана с учетом всех необходимых затрат, включая производство и доставку. Завод использует новейшей технологии и инновационные разработки для создания качественного продукта строительных материалов. Доступная цена и своевременная доставка удовлетворит потребности даже самых требовательных клиентов.

    Сферы применения жби колец

    Основное направление и использование бетонных колец представлено в обустройстве и укреплении под септик колодцев, канализации, выгребных ям, водопровода, теплового обеспечения при постройке домов, зданий и строительных сооружений. Производство ЖБИ «Монолит Строй» выполнено с учетом всех требований и правил, высокое качество, надежность и безопасность отвечает всем стандартам ГОСТ. Контроль качества является отличительной особенностью компании «Монолит Строй», специалисты уделяют этому особое внимание.

    Железобетонные кольца для колодца представляют собой строительную конструкцию в виде цилиндра из бетона и арматурной сетки. При установке строительные железобетонные кольца накладываются с учетом специальной технологии с применением плит днища и плиты перекрытия.

    Бетонные кольца для канализации или кольца колодезные могут быть бетонными и железобетонными в зависимости от сложности строительных работ, планов и проектов здания. Различают такие конструкции в зависимости классификации, направления и могут быть армированными и не армированными. Состав не армированного кольца включает в себя смесь из бетона, песка. цемента, а для армированной конструкции к такому составу добавляется арматура.

    Колодезные кольца ЖБИ отличаются по своему типоразмеру в зависимости от внутреннего диаметра (1 метр, 1,5 метра).

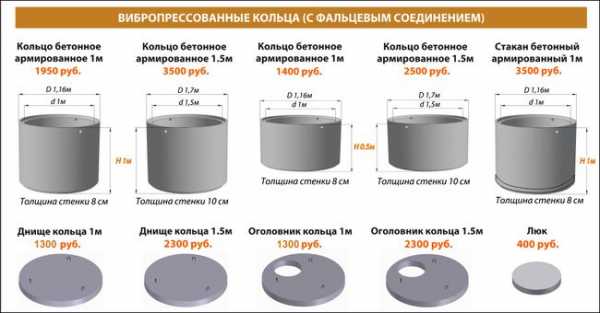

    Основные востребованные размеры ЖБИ кольца

    • КС 10 — с внутренним диаметром 1 м, наружным 1,12 м;
    • КС 15 — с внутренним диаметром 1,5 м, наружным 1,65 м;
    • КС 20 — с внутренним диаметром 2 м, наружным 2,2 м.

    Продажа ЖБИ кольца от компании «Монолит Строй» осуществляется на взаимовыгодных условиях. Собственное производство, наличие автопарка для доставки заказов разнообразных объемов и сложностей, дает право быть надежным партнером, с которым приятно, доступно и легко сотрудничать. Бесплатные консультации специалистов помогут сделать правильный выбор, с экономией средств и времени.

    Возможно вам также понадобится

    • Бетон
    • Песок
    • Щебень
    • ЖБИ

    Железобетонные кольца

    Выпускаемая продукция пользуется большой популярностью при возведении различных систем водоотвода и водного снабжения на уровне частных хозяйств, а также в промышленных масштабах.

    Изготовление колец ЖБИ

    Производство популярных стеновых материалов выполняется предприятием, согласно установленному ГОСТ 8020-90. Данный стандарт предполагает изготовление колец из бетона с арматурой, а также четкое соблюдение параметров, изложенных в проектной документаций с учетом нескольких выпускаемых серий.

    Серийные размеры бетонных колец:

    • серия КС-10 имеет диаметр в 100 см;
    • серия КС-15 – 150 см;
    • серия КС-20 – 200 см.

    Прочие параметры стандартизированных изделий характеризуются следующими нормативами:

    • стенки толщиной в 8-10 см;
    • высота изделия – 900 мм.

    Компания также предлагает изготовить ЖБИ кольца для колодцев нестандартных параметров, используемые при укладке глубоких шахт, а также реализации сложных проектов и создании уникальных по своим параметрам коммуникаций.

    Торцевая обработка верхушек колец может быть двух типов:

    • с ровными торцевыми краями;
    • с выступами и фиксацией на фальцах или пазах (замковые верхушки).

    С помощью железобетонных кольцевых конструкций обустраивают колодцы канализационные, которые в процессе эксплуатации испытывают повышенные нагрузки, поэтому должны иметь большую прочность и надежную защиту от грунтовых вод, загрязнений, попадания живности, деформации и износа.

    Применение железобетонных колец

    Сфера применения ЖБ кольца для колодца очень велика. В зависимости от особенностей конструкции, изделия кольцевого типа разделяются на:

    • опорные железобетонные изделия (КО) – применяются при выполнении колодезных люков. Производятся диаметром в 820 мм и высотой в 20-70 мм;
    • стеновые элементы (КС) – изготовлены с боковыми стенами для прокладки средней части каналов водоснабжения. Могут иметь высоту от 200 мм до 900 мм;
    • с крышкой (ПП) – специальные перекрывающие плиты простой конструкции с отверстием для люка. Служат накрытием при укладке упрощенных колодцев;
    • с днищем (ПН) – нижние опорные конструкции, устанавливаемые при помощи грузоподъемной техники. Выступают в качестве опор для укладки средних и верхних колец.

    Производственное предприятие «Эгида» предлагает выгодно купить железобетонные кольца по цене завода-производителя с гарантией стандартизированного высокого качества. При заказе крупных оптовых партий продукции предусмотрена безопасная и быстрая доставка по Санкт-Петербургу и Ленинградской области. Оставляйте заявку на изготовление колец ЖБИ в удобной форме на сайте, и специалисты фирмы свяжутся с вами в самые короткие сроки.

    Фото производства ЖБИ

    Источники: http://kanalizaciyasam.ru/kanalizacionnyj-kolodec/kanalizacionnye-kolca.html, http://pk-beton.com/products/zhbi/koltsa/, http://betonolit.ru/zavod/zhbi-izdeliya/zhelezobetonnye-kolca.html

  • septikman.ru

    Размеры ж б колец для колодцев — высота колодезного кольца

    Строительство колодцев – процесс изнурительный и трудоемкий, требующий профессиональных навыков. Копка может осуществляться практически в любое время года, кроме периода паводков, а самым распространенным материалом для обустройства котлована является железобетонное кольцо. При этом диаметр колец для колодца зависит от нескольких факторов, которые учитываются еще на этапе проектирования конструкции.

    От чего зависит диаметр колодца ↑

    Подпитка колодца осуществляется от верхних водоносных слоев, которые располагаются на глубине от 2 м до 40 м (а в отдельных случаях до 100 м). От этого и зависит глубина котлована. Если залегание водоносных горизонтов превышает 25 м, тогда копка будет затруднительной и не слишком рентабельной, поскольку осуществляется ручным способом. В этом случае целесообразней пробурить песчаную или артезианскую скважину.

    Выбор диаметра колодца напрямую зависит от его глубины. Чем глубже источник воды, тем больше габариты колец. Поэтому очень важно знать разрез грунта в данной местности перед непосредственным выполнением строительных работ.

    Совет. Если нет подробной геологической карты, можно воспользоваться информацией от соседей, на участке которых уже выкопан естественный источник воды.

    Еще одним фактором, влияющим на определение диаметра бетонных колец, является требование к производительности колодца. Если его использовать как вспомогательный источник, тогда можно ограничиться небольшим размером. При организации автономной системы водоснабжения производительность должна быть высокой, а следовательно, и диаметр колодца больше.

    Оптимальный размер колодезных колец определяется на этапе планирования строительства

    Кольца для колодца ↑

    В процессе производства ж/б колец используются тяжелые марки бетона и стальная арматура, благодаря чему данная конструкция отличается повышенной прочностью и долговечностью.

    Особенности конструкции ↑

    Для колодцев обычно используют стеновые кольца, которые имеют маркировку КС. При этом торец может выполняться с гладкой поверхностью или в виде специального замка. Учитывая то, что во время монтажа и эксплуатации железобетонные блоки подвергаются не только вертикальным, но и боковым нагрузкам, замок помогает зафиксировать их между собой и придать необходимую цельность.

    Интересно знать.

    403 Forbidden

    Стеновые кольца могут применяться для строительства колодезных конструкций любых типов. Они достаточно универсальны, поэтому часто используются при обустройстве подземных коммуникаций.

    Стеновые бетонные кольца с замком

    Габаритные размеры ↑

    Высота и внутренний диаметр железобетонного кольца для колодца являются главными показателями при планировании строительства. Именно они указываются в стандартной маркировке. Например, блок КС 10-9 имеет диаметр 100 см и высоту 90 см.

    Габаритные размеры подобных изделий варьируются в следующих пределах:

    • диаметр: 70-200 см;
    • высота: 10-100 см;
    • толщина стенки: 8-10 см.

    К сведению. Кроме стандартных габаритов, иногда требуется применение нестандартных размеров. В этой ситуации используются так называемые доборные кольца, которые производятся на заказ.

    Масса одной конструкции зависит от ее габаритов и колеблется в диапазоне от 46 кг до 2300 кг. К примеру, если взять тот же КС 10-9, его вес равен 700 кг.

    Габаритные размеры блоков КС 10-9 и КС 20-9

    Аксессуары для строительства колодцев ↑

    Обустройство колодца – это не только железобетонные кольца, но еще и отдельные аксессуары, которые упрощают монтаж и помогают сделать конструкцию более надежной. Иногда они идут в комплекте, однако чаще такие комплектующие приходится покупать отдельно.

    • Стальные скобы
      Используются в случае отсутствия на торцах кольцевых замков. Средняя толщина скоб составляет 4-5 мм, а ширина 50-80 мм. Задача таких деталей заключается в препятствии сдвига бетонных изделий относительно друг друга.
    • Крышка
      Железобетонное изделие с вырезом под люк. Диаметр крышки колодца должен строго соответствовать габаритным размерам установленных колец. Иногда в качестве верхней защиты применяются заводские пластмассовые или самодельные деревянные крышки.
    • Опорное кольцо
      Подобное изделие устанавливается на горловину готовой конструкции для ее поднятия на планируемую высоту.
    • Колодезные домики
      Имеют как декоративное, так и функциональное предназначение. С одной стороны, обладают оригинальным видом, а с другой – защищают от попадания посторонних предметов внутрь.

    Колодезный домик – красивый вид и надежная защита

    Без необходимых знаний практически невозможно правильно определить глубину залегания грунтовых вод и узнать, какой диаметр должен быть у колодца как бесперебойного источника водоснабжения дома. Профессионализм исполнителей – залог надежности и безопасности, поэтому лучше сразу доверить работу специалистам, чтобы получить удовлетворяющий всем требованиям результат.

    Видео: колодец своими руками ↑

    Определение типа и размера колец для постройки колодца

    Постройка колодца – довольно трудный процесс, который требует наличия навыков и знаний. Копать колодец можно практически во все сезоны года, исключение составляет лишь сезон паводков. Самым часто применяемым материалом для строительства котлована являются железобетонные кольца. Важно правильно подобрать кольца по диаметру. Диаметр колодезных колец будет зависеть от ряда факторов, которые необходимо учесть еще на этапе планирования будущей конструкции.

    Выбираем нужный диаметр колодца

    Подпитывается колодец от водоносных слоев, находящихся на самом верху, на глубине от 2 до 40 м (иногда глубина может доходить даже до 100 м). Это и обуславливает глубину котлована. В случае, когда водоносные горизонты залегают на глубине, превышающей 25 м., выкопка будет очень сложной и совсем неэкономичной, производить ее нужно будет самостоятельно. В такой ситуации проще будет пробурить скважину.

    Диаметр кольца зависит от глубины колодца, поэтому, чем он глубже, тем и большего размера должны быть кольца. В связи, с чем нужно знать разрез грунта в месте постройки будущего колодца прежде, чем приступать к началу работ.

    Совет. При отсутствии геологической карты местности, можно прибегнуть к помощи соседей, у которых на участке имеется природный источник воды.
    Условие к производительности колодца является следующим фактором для  установления диаметра бетонных колец. Если колодцем будут пользоваться, как дополнительным источником, можно ограничиться кольцами небольшого размера. В случае использования колодца, как основного источника добычи воды, его производительность должна быть высокой, следовательно, и кольца нужно выбирать намного большего диаметра.

    Кольца для колодца

    В процессе изготовления железобетонных колец применяются, арматура из стали, а также тяжелый бетон, благодаря этому кольца получаются высокопрочными и долговечными.

    Особенности колец

    Как правило, для колодцев берут стеновые колодцы, обозначенные маркировкой КС.  Торец, при этом, делается с гладкой поверхностью или в виде особого замка.

    Размеры железобетонных колец. Таблицы согласно ГОСТ

    В процессе проведения монтажных работ, железобетонные блоки подвержены различным нагрузкам, в том числе и боковым, при этом, замок улучшает фиксацию блоков между собой и соединяет их, делая более цельными.

    Благодаря своей универсальности, стеновые кольца, кстати говоря, могут использоваться для постройки колодцев любых видов.

    Размеры

    Основной показатель при проектировании конструкции —  это высота и внутренний диаметр колец из железобетона. Эти габариты и отмечаются в стандартной маркировке колец. Для примера, можно рассмотреть блок маркировки КС 10-9, его диаметр составляет 100 см, а высота при этом 90 см. Изделия подобного типа имеют следующие габариты: диаметр варьируется от 70 до 200см, а высота от 10 до 100см, толщь стены 8-10 см.

    Ситуации, когда использование только колец со стандартными размерами, не подходит, также встречаются. В таких случаях, можно воспользоваться доборными кольцами, которые производятся под индивидуальный заказ. Масса каждой конструкции зависит от ее размером, в среднем, она колеблется от совсем легких колец в 46 кг и до конструкций в 2300 кг.

    Аксессуары для постройки колодца

    В строительстве колодца, помимо железобетонных колец, используется множество вспомогательных аксессуаров, помогающих сделать конструкцию надежнее и прочнее. Иногда, такие вспомогательные детали уже есть в общем наборе, но,  иногда, их пригодится докупать отдельно. Если на торцах нет замков, используются стальные скобы, толщина которых примерно равна 5 мм, а ширина от 5 до 8 см. Эти аксессуары предназначены для ограничения движения бетонных блоков относительно друг друга.

    Крышка колодца представляет собой железобетонную конструкцию, имеющую вырез под люк.  Диаметр крышки должен точно соответствовать размерам самих колец. Для защиты, в некоторых случаях, используют пластмассовые или деревянные крышки.

    Для того чтобы полученную конструкцию возможно было поднять на нужную высоту, на ее горловину фиксируют опорное кольцо.
    Еще одним аксессуаром являются колодезные домики. Этот атрибут используется, как в качестве декора, прекрасно украшая внешний облик колодца,  так и в качестве  защиты от попадания в воду инородных предметов.

    Чтобы правильно определить глубину залегания вод и определиться с точным диаметром будущего колодца, необходимо обладать рядом практических навыков и знаний. Лучшим решением будет обратиться к специалистам, которые без труда быстро и качественно выполнят все необходимые работы.

    Желаете узнать больше о наших услугах строительства колодца
    (ценах на них, а также сроках и условиях их оказания)
    или же воспользоваться ими прямо сегодня?

    Тогда звоните не откладывая по телефону 8 (915) 689-55-55
    и вызывайте на участок инженера,
    чтобы обговорить нюансы и определиться с местом сооружения колодца!

    Размеры железобетонных колец для колодца по ГОСТ. Какие бывают кольца. Как правильно установить

    avisavto.ru

    Кольца бетонные: размеры

    Содержание статьи:

    Использование бетонных колец в колодцах получило самое широкое применение. Причем речь идет о конструкциях самого разного назначения. Это могут быть как кольца бетонные для колодцев с питьевой водой, так и для скважин, смотровых, для септиков, в конце концов.

    Сегодня на рынке строительных материалов, есть и новые виды колец, в первую очередь, это пластиковые кольца, но именно бетонный аналог остается наиболее востребованным и классическим вариантом.

    Такое отношение к бетонному кольцу вызвано его преимуществами, одним из главных которых, остается надежность и прочность. Кольцо легко выдерживает давление грунта на внешние стенки, и давление воды изнутри.

    Виды колодцев под кольцо

    Давайте для начала определим, под какие типы колодцев есть смысл использовать именно бетонные кольца:

    • Водопроводные колодцы.
    • Канализационные.
    • Септики на частных участках.
    • Колодцы газопроводных сетей.

    Что касается размера кольца, то он всегда находится в зависимости от типа колодца, и поэтому сегодня на рынке представлены диаметры от 50 см до 200 см.

    Высота кольца в среднем составляет 50 см. Можно сказать, что это типовой размер, однако при необходимости, бетонное кольцо может быть выпущено и высотой до 180 см.

    Важно! Все кольца для колодцев обязательно должны быть обозначены марками соответствия требованиям ГОСТа.

    Требования перед выпуском в продажу

    Отдельно отметим, что все бетонные кольца, любого размера и предназначения, должны производиться по стандартам качества, и перед выпуском в продажу проходят испытания на стойкость. Сюда входит:

    • Водонепроницаемость. Особенно важный параметр, если кольцо будет использоваться для септика.
    • Морозостойкость. Бетонное кольцо должно выдерживать перепады температур и не разрушаться под воздействием внешних факторов.
    • Вождопоглащение.
    • Прочность бетона на сжатие. Этот момент проверяется методом направленного ультразвука или механическим воздействием.

    Виды колец и их размеры

    Помимо типов колодцев, есть еще и виды бетонных колец. Например, самые распространенные, это стандартные железобетонные кольца, которые идеально подходят под монтажа систем коммуникаций, хорошо подходят для дренажных колодцев, канализационных, сетевых, водопроводных и газопроводных колодцев. У них размеры стандартные и колеблются от 70 до 120 см в диаметре, в зависимости от диаметра самого колодца.

    Вспомогательные кольца – этот вариант заказывается отдельно под свой точный размер. Необходимы такие кольца, когда диаметр колодца не подходит под стандартные размеры.

    Стеновые кольца — именно из них чаще всего происходит формирование горловины любого колодца.

    Кроме того, есть еще кольца:

    • с замком,
    • сборные,
    • с днищем,
    • с плитой перекрытия.

    Важно! Для того чтобы кольца не смещались после установки, на них заранее установлены специальные пазы, которые не допускают момент смещения.

    Вес и дополнительные размеры

    Мы определились с тем, что стандартные размеры колец, это 50-1210 см в диаметре, и от 50 см до 180 см высота.

    Что касается толщины стенки такого кольца, то она практически всегда остается неизменной, и составляет от 8 до 10 см.

    Теперь отметим, что масса бетонного кольца может варьироваться от 44 килограммов до 1470 кг.

    Особое внимание можно обратить на то, что каждое бетонное кольцо всегда маркируется сочетанием цифр и букв, так что расшифровка сразу позволяет понять, с какими размерами мы имеем дело. К примеру, КС 10-9, КС 12-10, КС 15-9,– первая цифра указывает на внутренний диаметр кольца, а вторая – на высоту кольца в дециметрах.

    Ниже представлена таблица, со всеми возможными характеристиками бетонных колец, и главное, с маркировкой, по которой и можно сразу определять кольцо.

    Армирование бетонного кольца

    Что интересно, армирование бетонного кольца не является обязательным условием  для его изготовления.  Однако благодаря арматуре, кольцо увеличивает эксплуатационное время службы, плюс увеличивается его прочность и надежность.

    В процессе изготовления кольца используется принцип вибропрессовки, также, как и при изготовлении шлакоблоков, к примеру.

    После прессовки, изделие обретает не только форму, но и прочность. Что и позволяет ему выдержать внешнее и внутреннее давление.

    Нюансы монтажа

    Вне зависимости от размера бетонного кольца, при монтаже детали скрепляются между собой цементным раствором. Здесь же происходить и гидроизоляция швов.

    Причем это необходимо как при гидроизоляции септика, так и при гидроизоляции любого другого колодца.

    Последовательность установки и выбор диаметра

    Если устанавливается кольцо в колодец канализационный или газовый, то у них есть свои технологические требования я по размерам.

     Что касается установки кольца для колодца в частном секторе, то есть для водопроводного типа, то здесь изначально рассчитывается диаметра самого колодца, уже исходя из потребностей проживающих человек на участке.

    Простой принцип — меньше диаметр кольца — меньше денег оно стоит, работает и здесь однако с небольшим диаметром колодца, и воды в нем будет набирать немного. Так что придется искать золотую середину.

    Что касается последовательности при установке бетонных колец, то здесь укажем, что:

    • первым опускается железобетонное кольцо с днищем. Таким образом, всей конструкции обеспечивается прочность.
    • Далее идут стеновые кольца.
    • Далее крышка и люк, если в них есть необходимость.

    Важно! Каждая деталь колодца, каждое кольцо, должно быть равно предыдущему, иначе не будет целостности конструкции и тогда даже цементный раствор и гидроизоляция колец не помогут.

    А видео в статье продемонстрирует, как происходит изготовление  бетонных колец.

    dom-fundament.ru

    Размер кольца жб – Таблицы размеров бетонных колец для колодцев. ГОСТ

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
