Где установить розетку для духового шкафа?

Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни. Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно. Рассмотрим все подробнее.

к содержанию ↑

Правила установки розетки для духового шкафа

До того, как заняться установкой розетки, следует изучить рекомендации, указанные в паспорте к бытовой технике. Паспорт содержит информацию о габаритных показателях электрооборудования и об условиях его подключения к электросети.

Запрещенные для установки места

В некоторых зонах установка розетки категорически запрещена. Они представлены:

  • Местами, в которых возможно попадание воды. Чаще всего это мойка или канализационный слив.

Важно! Если установка розетки выполняется под мойкой, ее нужно надежно защитить от влаги.

  • Местами, расположенными сразу за духовым шкафом. Пользоваться ею будет просто неудобно.
  • Сразу же возле варочной панели.

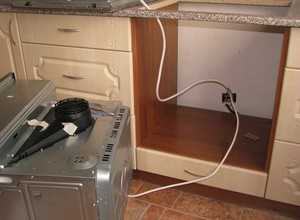

Оптимальные места для размещения

Обязательно нужно учитывать, что розетку нужно располагать на уровне ниже столешницы. Лучше всего для ее размещения использовать короб.

Важно! Обязательно нужно учитывать наличие свободного пространства возле розетки, так как доступ к ней должен быть свободным. Этот нюанс очень важен для безопасности, так как поломаться или загореться может даже правильно установленная розетка. В случае опасности требуется быстрое отключение прибора от электросети.

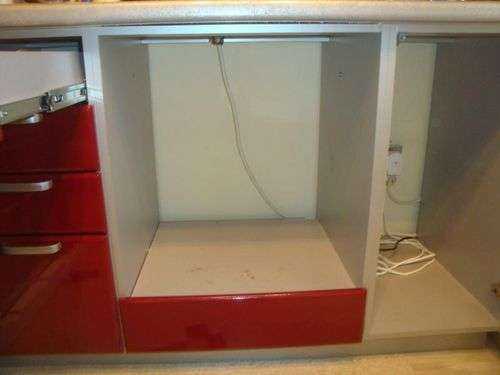

Установить розетку для духового шкафа можно в непосредственной близости от короба вытяжки или на рабочей стене гарнитура для кухни.

к содержанию ↑

Применение удлинителя

Для того чтобы соединить духовой шкаф с розеткой, используется удлинитель. Поэтому не имеет большого значения расстояние между ними. Конечно же, не хочется, чтобы удлинитель бросался в глаза. Для этого его можно спрятать за кухонной мебелью.

В том случае, если удлинитель по каким-либо причинам использовать нельзя, заранее продумывается, как установить розетку к духовому шкафу. Расстояние между ними в таком случае должно составлять не более одного метра.

Важно! Чтобы сделать установку правильно, лучше обращаться к специалистам. Они не только выберут наиболее удачное для размещения место, но и квалифицированно выполнят монтаж по всем правилам техники безопасности.

к содержанию ↑

Варианты подключения

Чтобы подключить духовой шкаф, пользуются следующими схемами:

  • Однофазной. Ее используют в том случае, если помещение оснащено только однофазной сетью с напряжением 220 В.
  • Двухфазной или трехфазной. Ее используют для того, чтобы увеличить мощность и в то же время повысить КПД.

Производитель не может предугадать заранее, какую схему будет использовать потребитель, поэтому на варочных панелях отсутствует стандартная электрическая вилка.

Важно! Духовой шкаф – не такой мощный прибор, поэтому для его нормальной работы предназначена бытовая электросеть, напряжение в которой составляет 220 В. Именно поэтому в комплектации с таким оборудованием идет стандартная евровилка с заземляющими контактами в конструкции.

к содержанию ↑

Как подключить линию к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной линии, которую защищает выключатель-автомат:

  • Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
  • Если – 32А, выключатель нужно брать на 40А.

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора. Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

ustanovka-elektricheskogo-duxovogo-shkafaИногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов.

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

  1. Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
  2. Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
  3. Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
  4. Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
  5. Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
  6. После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.

к содержанию ↑

Как выбрать розетку?

До того, как решить, какую розетку выбрать для варочной панели, следует внимательно изучить характеристики техники. Подключение и варочных панелей, и духовых шкафов может быть и одно-, и трехфазным. Мощность таких приборов варьируется от 2,5 до 10 кВт.

Важно! В комплекте с варочными поверхностями не идут вилки и, зачастую, кабеля, поэтому их можно напрямую соединить с щитком. Но хотя вилка и не используется, обязательно нужно поставить УЗО и выключатель-автомат.

Какую же розетку выбрать?

  • Для однофазного подключения прибора мощностью до 3,5 кВт используется стандартная розетка на 16А. Чаще всего духовые шкафы продаются уже с обычным проводом и шестнадцатиамперной вилкой, поэтому требуется приобретение только розетки. А в случае с варочной панелью потребуется приобретение всех комплектующих.
  • Более мощные модели, 3,6-7 кВт, требуют подключения к силовой розетке на 32 А. В некоторых случаях потребуется приобретение и специальной вилки на 32А.
  • Вольтаж при трехфазном подключении составляет 380 В. В том случае, если электроприбор не мощнее 3,5 кВт, достаточно розетки на 20А. Мощная варочная поверхность потребует 32А.

Важно! Подобная техника обычно оснащается вилками и розетками с заземляющим контактом, поэтому они имеют большее количество отверстий и штырьков. Однофазные представлены тремя: двумя питающими и землей, трехфазные – пятью: тремя питающими, землей и нейтралью. Пренебрегать этим нельзя, так как отсутствие заземления опасно для жизни.

к содержанию ↑

Видеоматериал

Как видите, не так уж и просто выбрать розетку для духового шкафа. Чаще всего это дело все же доверяют профессионалам-электрикам. Однако мы уверены, что данная статья была полезной для того, чтобы проконтролировать выполненную работу.

Поделиться в соц. сетях:

serviceyard.net

Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

  1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
  2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
  3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

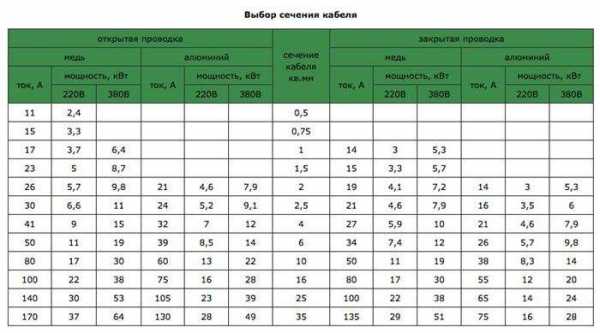

  4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
  5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
  6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

  1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
  2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
  3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
  4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
  5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

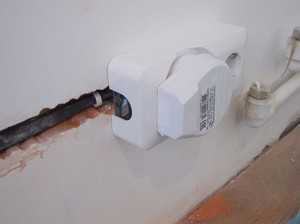

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

  1. Отключаем поступление тока в питающий кабель.
  2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
  3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
  4. На контактный разъем подключаем ноль.
  5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

Место установки

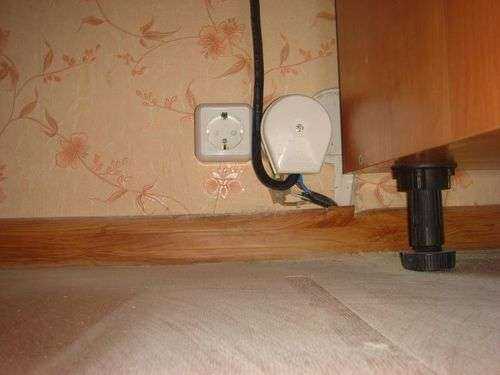

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

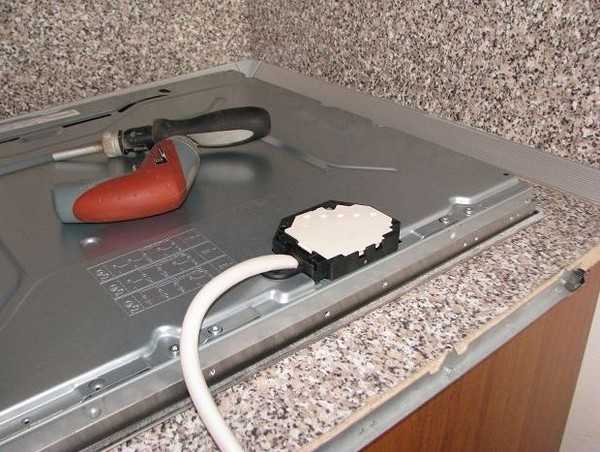

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

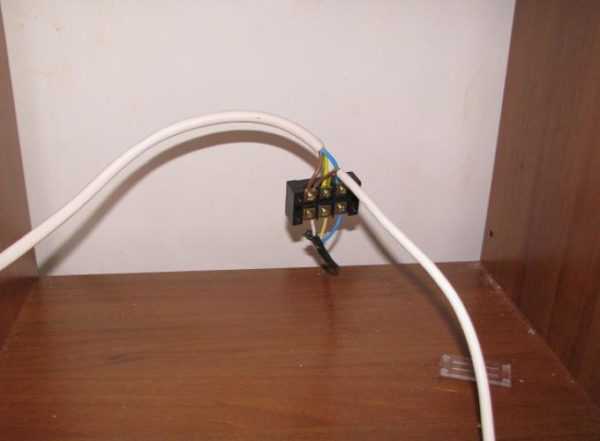

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

  1. С помощью гильз ГМЛ (гильзы медные луженые).
  2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

220.guru

Как правильно расположить розетку для духового шкафа

Главная »

Розетки » Как правильно расположить розетку для духового шкафа

06.09.2015

Проектируя короб для духового шкафа, не все хозяева помещения и сборщики мебели вспоминают об одной важной особенности: необходимо правильно расположить розетку устройства, выбрав для нее наиболее удачное место. Для этого нужно выполнить определенные правила.

Установка розетки для духового шкафа: основные правила

Зачастую для того чтобы подводить электропитание к устройству, применяют обычный удлинитель. Но не всегда есть возможность это осуществить. Тогда нужно продумать расположение так, чтобы разместить розетку непосредственно в зоне нахождения духового шкафа.

В любом случае прежде чем приступать к установке розетки, нужно ознакомиться с рекомендациями, которые дают в паспорте к духовому шкафу. В паспорте указываются и габаритные показатели электрооборудования, влияющие на выбор короба, прежде всего на его размер.

Очень важно помнить, что существуют зоны, где устанавливать розетку нельзя. К ним относятся:

  • место на стене сразу за духовым шкафом. Такое расположение делает невозможным использование розетки, а также затрудняет размещение духовки в коробе;
  •  в местах, где возможно попадание на розетку воды — возле мойки или канализационного слива. Если возникает проблема недостатка места и розетку приходится устанавливать под мойкой, она должна быть надежно защищена от влаги. Чтобы обеспечить такую защиту, нужно обратиться к профессионалу.
  •  по соседству с варочной панелью.

Где можно устанавливать розетку для духового шкафа?

В связи с тем, что электрическое оборудование не терпит соседства с водой, в первую очередь важно, чтобы розетка находилась подальше от объектов водоснабжения и водоотведения.

Следующее важное правило — розетка для духового шкафа должна находиться ниже, чем столешница, и желательно, чтобы она располагалась в коробе. Но нужно не забыть позаботиться о наличии свободного доступа к розетке снаружи. Чтобы это осуществить, можно снять заднюю стенку короба или ее часть.

Постоянный доступ к розетке необходим из соображений безопасности, так как поломка или возгорание может случиться даже при правильной установке. В этом случае необходимо очень быстро отключить прибор от сети.
Розетку для духового шкафа можно установить не только в коробе, но и в следующих местах:

  •   на стене рядом с коробом, рассчитанным для вытяжки;
  •   на одной из рабочих стен кухонного гарнитура.

Устанавливают розетку, если это удобно, и за в пределами гарнитура.

Удлинитель в помощь

Что касается запитки от духового шкафа к розетке, ее осуществляют, как правило, посредством удлинителя. Благодаря такой возможности удаленность розетки от духового шкафа не имеет важного значения.

Чтобы удлинитель не бросался в глаза и не создавал помехи, его скрывают. К примеру, можно разместить удлинитель за гарнитуром, удобное место для него — зазор между стеной и коробом. Если использование удлинителя нежелательно, нужно заранее продумать расположение прибора и розетки. В этом случае розетку нужно установить не далее, чем в 1 метре от зоны установки духового шкафа.

Для того чтобы не ошибиться в установке и не переделывать в дальнейшем эту операцию, рекомендуют обратиться за советом к профессионалу или полностью доверить мастеру эту процедуру. Квалифицированный электрик сможет помочь определиться с выбором наиболее удачного места для размещения розетки для духового шкафа, а, если это необходимо, — и займется монтажом розетки. В таком случае можно быть уверенными в том, что розетка для духового шкафа не только будет иметь правильное расположение, но и будет отвечать правилам техники безопасности.

www.ognetika.com

Розетка для духового шкафа и варочной панели

Как подключить варочную панель и духовой шкаф к одной розетке

Декабрь 24, 2017

Старая электрическая плита подключалась к розетке, которая соединялась с кабелем определенного сечения. Этот провод вел в распределительную коробку, где он через автомат соединялся с питающим кабелем, идущим от подстанции. То есть, схема соединения достаточно проста. Но времена отдельно стоящих варочных плит постепенно уходят. Им на смену пришла встраиваемая техника, в которой панель и духовой шкаф уже являются отдельными элементами. У каждого из них свой питающий провод и вилки. А так как розетка одна, то вставить в нее одновременно сразу две вилки не получится.

Варианты подключения

Вроде бы решение располагается на поверхности: соединить оба питающих провода от духовки и панели в одну вилку и вставить ее в розетку. Вариант неверен по сути.

  • От распределительного щитка в кухню проведен кабель сечением 3х6 мм, а в щитке установлен автомат на 32А.
  • Питающий кабель варочной поверхности точно такой же.
  • Сечение кабеля для духовки 3Х2,5 мм. И к нему необходим автомат на 16 А.

Что может произойти, если такую скрутку сделать. Вариантов несколько: сгореть может духовка, потому что в щитке установлен автомат на 32 А, может сгореть ее питающий кабель, как вообще поведет себя духовой шкаф, не знает никто. В общем, этот вариант соединения отметается сразу.

Правильное соединение – это отдельные розетки для каждого прибора. Но тут встает другая проблема. Как сделать отвод от основного питающего кабеля 3х6 на питающий к духовке 3х2,5. Напрямую нельзя, потому что тонкий кабель если начнет перегреваться, то защита толстого просто не отреагирует. Решение достаточно простое, благо рынок сегодня предлагает различные приспособления, с помощью которых можно соединять аккуратно и надежно разные по величине провода и кабели.

Что для этого потребуется:

  • Пластмассовый бокс на 2-4 модуля. Выбирайте те, в составе которых уже есть штатные шины на ноль и фазу. Если таковых нет, то придется дополнительно приобрести эти шинки, установить их в любом удобном месте внутри бокса.
  • Двухполюсный автомат, который будет выполнять и свои функции, и функции клеммника. Лучше выбрать автоматы ABB серии S200. Все дело в том, что в их зажимы помещается сразу два провода. А для нашей конструкции это как раз и необходимо.
  • Розетку на 16 А, в которую будет подключаться вилка от духового шкафа.

Сборка схемы подключения

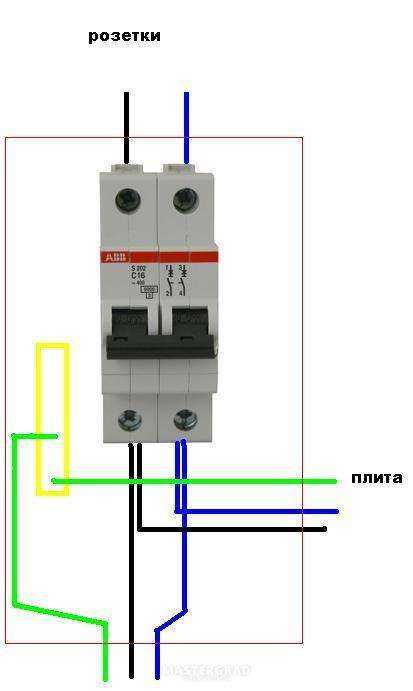

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

  1. В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон. То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
  2. С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
  3. С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
  4. Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

  • К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
  • К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
  • От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением.

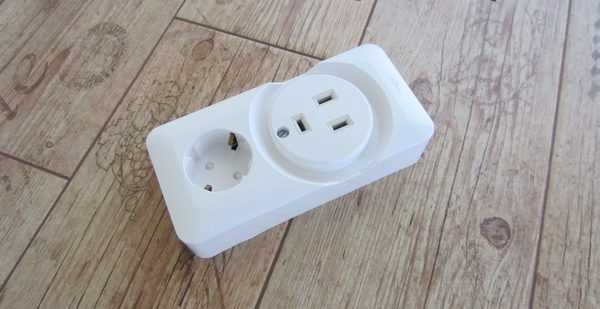

Как подключить духовку и варочную панель | Комбинированная розетка

И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Категория: Советы, Электрика

Главная » Розетки » Как правильно расположить розетку для духового шкафа

Как правильно расположить розетку для духового шкафа

06.09.2015

Проектируя короб для духового шкафа, не все хозяева помещения и сборщики мебели вспоминают об одной важной особенности: необходимо правильно расположить розетку устройства, выбрав для нее наиболее удачное место. Для этого нужно выполнить определенные правила.

Установка розетки для духового шкафа: основные правила

Зачастую для того чтобы подводить электропитание к устройству, применяют обычный удлинитель. Но не всегда есть возможность это осуществить. Тогда нужно продумать расположение так, чтобы разместить розетку непосредственно в зоне нахождения духового шкафа.

В любом случае прежде чем приступать к установке розетки, нужно ознакомиться с рекомендациями, которые дают в паспорте к духовому шкафу. В паспорте указываются и габаритные показатели электрооборудования, влияющие на выбор короба, прежде всего на его размер.

Очень важно помнить, что существуют зоны, где устанавливать розетку нельзя. К ним относятся:

  • место на стене сразу за духовым шкафом. Такое расположение делает невозможным использование розетки, а также затрудняет размещение духовки в коробе;
  •  в местах, где возможно попадание на розетку воды — возле мойки или канализационного слива. Если возникает проблема недостатка места и розетку приходится устанавливать под мойкой, она должна быть надежно защищена от влаги. Чтобы обеспечить такую защиту, нужно обратиться к профессионалу.
  •  по соседству с варочной панелью.

Где можно устанавливать розетку для духового шкафа?

В связи с тем, что электрическое оборудование не терпит соседства с водой, в первую очередь важно, чтобы розетка находилась подальше от объектов водоснабжения и водоотведения.

Следующее важное правило — розетка для духового шкафа должна находиться ниже, чем столешница, и желательно, чтобы она располагалась в коробе. Но нужно не забыть позаботиться о наличии свободного доступа к розетке снаружи. Чтобы это осуществить, можно снять заднюю стенку короба или ее часть.

Постоянный доступ к розетке необходим из соображений безопасности, так как поломка или возгорание может случиться даже при правильной установке.

Можно ли подключить духовку и варочную панель к одной розетке

В этом случае необходимо очень быстро отключить прибор от сети.
Розетку для духового шкафа можно установить не только в коробе, но и в следующих местах:

  •   на стене рядом с коробом, рассчитанным для вытяжки;
  •   на одной из рабочих стен кухонного гарнитура.

Устанавливают розетку, если это удобно, и за в пределами гарнитура.

Удлинитель в помощь

Что касается запитки от духового шкафа к розетке, ее осуществляют, как правило, посредством удлинителя. Благодаря такой возможности удаленность розетки от духового шкафа не имеет важного значения.

Чтобы удлинитель не бросался в глаза и не создавал помехи, его скрывают. К примеру, можно разместить удлинитель за гарнитуром, удобное место для него — зазор между стеной и коробом. Если использование удлинителя нежелательно, нужно заранее продумать расположение прибора и розетки. В этом случае розетку нужно установить не далее, чем в 1 метре от зоны установки духового шкафа.

Для того чтобы не ошибиться в установке и не переделывать в дальнейшем эту операцию, рекомендуют обратиться за советом к профессионалу или полностью доверить мастеру эту процедуру. Квалифицированный электрик сможет помочь определиться с выбором наиболее удачного места для размещения розетки для духового шкафа, а, если это необходимо, — и займется монтажом розетки. В таком случае можно быть уверенными в том, что розетка для духового шкафа не только будет иметь правильное расположение, но и будет отвечать правилам техники безопасности.

Розетка для варочной панели и духового шкафа

Какая розетка для духового шкафа должна быть?

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.

Выбираем розетку

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

  • В области расположения мойки, слива и возле водопровода.
  • На стене, в области нахождения самой духовки.
  • Выше рабочей столешницы.

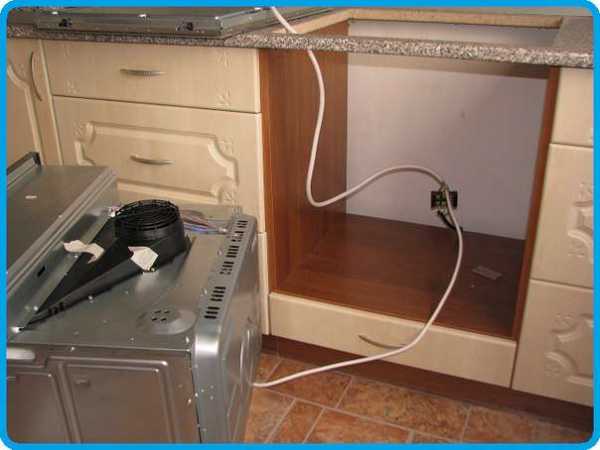

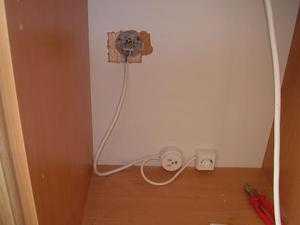

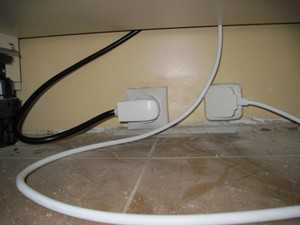

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели.

Как правильно подключить духовой шкаф к электросети. Какой нужен провод и автомат защиты?

Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.


Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

Подключение духового шкафа и варочной панели к электросети: использование силовой розетки

Варочная поверхность и духовой шкаф представляют собой мощные потребители электроэнергии, для подключения которых должна использоваться выделенная линия с отдельной розеткой специальной конструкции.

Виды варочных панелей

В зависимости от конструктивного исполнения различают два вида варочных поверхностей:

  1. Зависимая (связанная) поверхность. Ее работой можно управлять при помощи рукояток, размещенных на электрической духовке.
  2. Несвязанная. Получает питание по отдельной линии и управляется собственными средствами.

Важно! Подключение несвязанной варочной поверхности и духовки нельзя выполнять в одну розетку. Для питания каждого из этих устройств прокладывается собственная линия.

Индукционные плиты

Такое оборудование можно выделить в отдельную группу не столько благодаря особенностям его подключения, сколько из-за необычного принципа действия, в основе которого лежит нагревание металлической посуды под действием мощного электромагнитного поля, создаваемого на поверхности устройства. Такое поле вызывает протекание вихревых токов в металле, из которого изготовлена посуда, что и вызывает ее нагревание.

К преимуществам индукционных плит относится:

  1. Высокая эффективность работы и скорость нагревания посуды.
  2. Работающая плита воздействует на одну лишь металлическую посуду, не оказывая при этом никакого влияния на расположенные вблизи нее предметы кухонной утвари.
  3. Глянцевая поверхность плиты сохраняет невысокую температуру в процессе приготовления пищи.

В настоящее время индукционные плиты не слишком распространены, поскольку имеют некоторые недостатки:

  1. Невозможность работать с керамической, стеклянной или алюминиевой посудой (электромагнитное поле воздействует только на ферромагнетики).
  2. Довольно высокая цена подобного оборудования.
  3. Наличие характерного звука при перемагничивании материала установленной на плите посуды.

Выбор устройств для подключения панели

Мощность большинства моделей современных духовых шкафов составляет 3-3,5 кВт.

Подключение варочной панели и духовки. Схема подключения, розетки

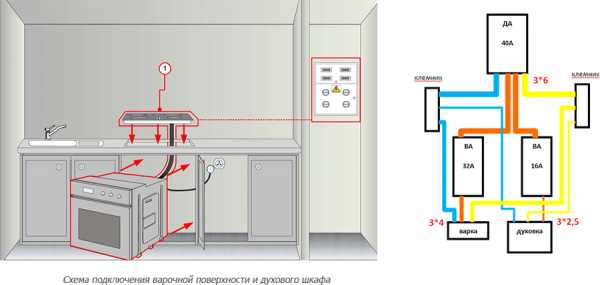

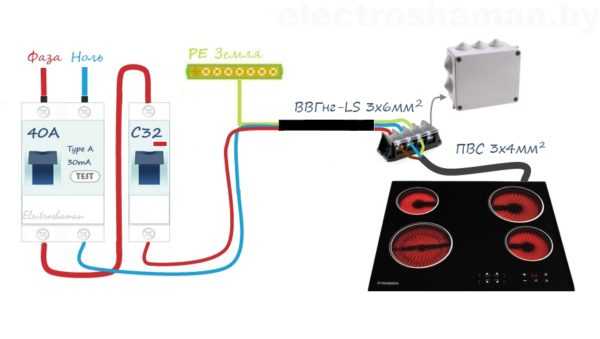

Варочная поверхность потребляет до 7 кВт. Для подключения духового шкафа необходимо использовать силовую розетку и электрические кабели, номинальный ток которых составляет не менее 16 ампер. Питание более мощных моделей этого кухонного оборудования осуществляется через силовые розетки с номинальным током 32 А, при этом каждый из таких потребителей должен иметь одну розетку.

Что касается выбора кабеля, по которому осуществляется подключение варочной панели или духового шкафа к распределительному щитку, то при номинальном токе 16 А следует выбирать медный кабель сечением 2,5 мм2, а при токе 32 А – 6 мм2.

Для облегчения выбора необходимого сечения может быть использована следующая таблица:

Большинство современных варочных панелей поставляется без электрической вилки, ее необходимо подбирать в соответствии с установленным штепсельным разъемом, а также используемой схемой подключения устройства и напряжением питающей сети.

Способы подключения

Для подключения варочной поверхности можно использовать одну из следующих схем:

  1. Однофазная схема. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
  2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому такое оборудование комплектуется стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Однофазное подключение потребителей осуществляется при помощи трехжильного кабеля, в состав которого входит фазный (L), нулевой (N) и заземляющий (PE) проводник. Если установка варочной панели выполняется в доме старой постройки, где проводка проложена алюминиевым кабелем, то линию, питающую эти потребители, необходимо заменить с целью обеспечения необходимого уровня надежности и электрической безопасности.

Для установки варочной поверхности своими руками, а также подключения особенно мощных моделей духовых шкафов используется силовая розетка с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазную розетку.

Подключение линии к электрощиту

При подключении варочной поверхности или духового шкафа к электрическому щитку для каждого из этих электроприборов следует использовать одну линию, защищенную собственным автоматическим выключателем. При этом для потребителей с номинальным током 16 А используется автомат на 25 А, а для потребителей, номинальный ток которых составляет 32 А, — автомат на 40 А.

В обязательном порядке необходимо подключать защитное заземление. В таких потребителях, как варочная поверхность или духовой шкаф питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу электроприбора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Важно! Нельзя перепутать местами заземляющий и нулевой проводник при их подключении. Одна такая ошибка может привести к очень тяжелым последствиям.

Зачастую случается так, что выведенные для подключения варочной поверхности провода имеют одинаковый цвет изоляции, либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

Если фазный проводник идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для того чтобы сделать это используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

  1. На месте установки электрической розетки, которая предназначена для питания варочной панели или духового шкафа, определяется фазный провод с помощью индикаторной отвертки. Необходимо подписать этот проводник или пометить его кусочком изоленты.
  2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого провода, уходящего к потребителю. Идентифицировать фазный и нулевой провод достаточно легко с помощью индикаторной отвертки. Что касается заземляющего проводника, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
  3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
  4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. В том случае, когда сопротивление равно минимальному значению, будет найден нулевой провод.
  5. После того, как все концы проводов идентифицированы и подписаны, выполняется установка розетки и подключение кабеля к автоматическому выключателю.

Прямое подключение

Одним из вариантов установки варочной панели является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатный выключатель на панели управления. В случае выхода из строя этого выключателя обесточить варочную поверхность будет достаточно сложно.

Выполнение работ

Порядок действий по подключению варочной поверхности или духового шкафа своими руками может быть следующим:

  • Выбор сечения электрического кабеля, при помощи которого будет подключаться это оборудование, а также номинального тока автоматического выключателя и розетки. Если линия электропитания уже проложена, то необходимо оценить ее параметры в зависимости от мощности подключаемого оборудования. В случае несоответствия этих параметров придется проложить еще одну линию с использованием более мощного кабеля.
  • Руководствуясь инструкцией по эксплуатации варочной панели, а также принимая во внимание характеристики домашней электросети, может быть выбрано однофазное, двухфазное или трехфазное подключение. Чтобы узнать схему подключения варочной поверхности к сети, а также ее номинальные параметры, следует воспользоваться инструкцией по эксплуатации. Кроме того, в большинстве моделей подобного оборудования, имеется несложная электрическая схема, которая нанесена на корпус устройства непосредственно возле клеммника.

  • Выполняется прокладка электрического кабеля к распределительному щитку. Подключение варочной поверхности или духового шкафа необходимо выполнять с использованием устройства защитного отключения. Наличие УЗО поможет вовремя выявить возможные повреждения изоляции и предотвратить последствия замыкания фазы на землю.
  • Выполняется подключение электрической вилки в соответствии с маркировкой проводов. Заземляющий контакт всегда имеет отличия от фазного и нулевого. Он может отличаться по форме, размеру и расположению.
  • Устанавливается силовая электрическая розетка. В большинстве случаев используется проводка скрытого типа, предусматривающая предварительное штробление стен, а также изготовления ниши в стене, предназначенной для установки монтажной коробки.
  • Выполняется подключение кабеля на электрическом щитке с использованием автоматического выключателя и УЗО (в качестве альтернативы этим двум устройствам может быть использован дифференциальный автомат).

Подключение мощных бытовых потребителей своими руками является хотя и не сложным, но очень ответственным заданием, для выполнения которого необходимо тщательно придерживаться рекомендаций изготовителей этого оборудования, а также соблюдать правила техники безопасности при работе с элементами электрической сети.

Похожие статьи

shtyknozh.ru

Где можно разместить розетку для духового шкафа – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодняшний пост будет небольшим, и, как и некоторые, прежде написанные посты, будет ответом на вопрос, который часто беспокоит начинающих мебельщиков.

А суть вопроса проста – где должна располагаться розетка для духового шкафа?

Скажу сразу, что когда вы проектируете кухонный гарнитур, не поленитесь посмотреть в паспорт оборудования, которое вы планируете встраивать в него. Там всегда обозначены габаритные размеры. И, как правило, габаритные размеры духового шкафа таковы, что, находясь в спроектированном для него коробе (разумеется, при стандартной столешнице, глубина которой равна 600 миллиметров), он почти касается стены.

Другими словами, уже на замере определитесь (даже визуально), где будет расположен короб под духовку (или, может быть, она будет встраиваться в пенал – то же самое). Участок стены за духовкой (ее проекция на стену), должен быть чистым. Если там будет та же розетка, то ей не только невозможно будет пользоваться, но и духовка может не «стать» в короб.

Розетка может находиться за духовым шкафом, ниже его уровня (напротив часто планируемого выдвижного ящика под духовкой с его задней стороны, хотя это не лучший вариант). Обычно, розетки крепят в доступных зонах:

  • На стене, где расположен короб под вытяжку
  • На рабочей стенке (фартуке) кухонного гарнитура
  • За пределами гарнитура

Запитка от духовки к розеткам, расположенным в обозначенных местах, осуществляется удлинителем (благо, за кухонным гарнитуром, есть зазор, в пределах 100мм между коробами и стеной, благодаря которому, можно обеспечить подключение любой техники куда угодно).

Так что, главное, не крепить розетку за коробом с духовым шкафом, а, «раскинув» мозгами (а еще лучше, посоветовавшись с электриком), закрепить ее в удобном и доступном месте.

www.sdmeb.ru

Размещения электрических розеток на кухне: общие советы

Вступление

Электрические розетки, подводка воды и вывод канализации называются коммуникациями на кухне. Перед ремонтом кухни необходимо заранее определиться с местоположением бытовой техники, а также определить пути развода кухонных коммуникаций. Помочь в этом помогут некоторые общие советы размещения розеток на кухне и вывод кухонных коммуникаций.

Размещения электрических розеток на кухне для плиты и мойки

1. Плиту и мойку не следует располагать вплотную. Вместе с тем, не следует разносить плиту и мойку по разным углам. Разумное размещение мойки и плиты это расстояние в один рабочий стол.

2. Сушка для посуды нужно разместить над мойкой.

3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.

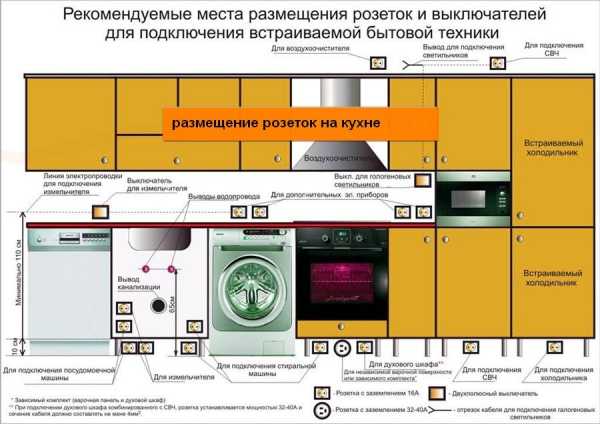

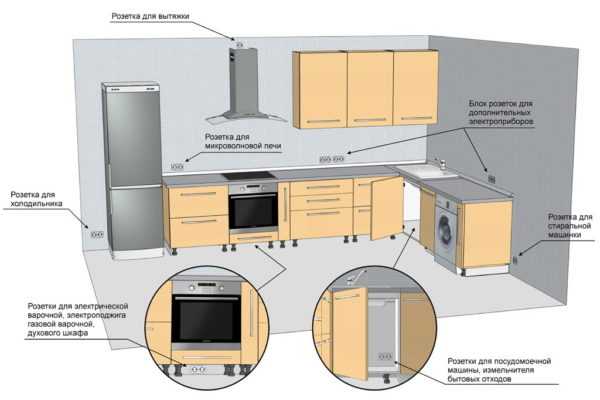

Схема размещения электрических розеток на кухне

Розетка для духовки

4. При установке отдельного духового шкафа необходимо помнить, что отдельный духовой шкаф устанавливается почти в плотную к стене. Это означает, что все коммуникации должны располагаться под духовкой на высоте не выше 10-15 см. от пола.

Розетка для плиты

5. Обязательно нужно спланировать установку мощной розетки для электрической плиты. Разместить их нужно под рабочей поверхностью, соседней с плитой, секцией мебели. Высота установки должна быть 60-70 см. от пола. Для удобства доступа к розетке для плиты, в стенке рабочего стола за которой находится розетка нужно вырезать отверстие. Если у Вас планируется установка варочной панели, помните, что таких розеток может быть две. Одна для панели (20-32-40 Ампер), вторая для духового шкафа( 16 Ампер).

Розетка для вытяжки

6. Обязательно предусмотрите розетку для вытяжки. Она должна располагаться на 10-20 см. выше поверхности полок и на 30 см. справа или слева от центра самой вытяжки.

Розетка и подводка для посудомойки

7. Электророзетку для посудомоечной машины располагайте, также как и розетку для плиты, за правым или левым рабочими столами по отношению к посудомоечной машине. Подвод воды и розетку для посудомоечной машины желательно разнести по разные стороны. Это увеличит электробезопасность кухни.

8. Подвод трубопровода к кухонной мойке запланируйте на высоте 40-50 см. от пола. По оси размещения смесителя мойки.

9. Подвод воды,канализационный слив и размещение электрической розетки для посудомоечной машины запланируйте по аналогии с посудомойкой.

Розетки над рабочим столом

10. Запланируйте один или лучше два блока розеток на поверхности фартука кухни. Фартук кухни-это пространство между поверхностью рабочего стола и навесными полками. Планируйте размещение блоков розеток только над рабочими столами (не размещайте розетки над плитой и мойкой). Высота размещения розеточных блоков 110-115 см от пола.

Для кухонной мебели с подсветкой запланируйте розетку для подсветки рядом с розеткой для вытяжки.

Розетка для телевизора

11. И последнее. Не забывайте запланировать розетки на противоположенной стене от кухонного гарнитура, а также электрическую розетку и вывод телевизионной антенны для телевизора.

На этом все! Это все советы для правильного размещения электрических розеток на кухне ! Успехов Вам, в ваших начинаниях!

©www.otdelochnik24.ru

Другие статьи раздела: Ремонт кухни

похожие статьи:

www.otdelochnik24.ru

Розетка для духового шкафа и варочной панели: особенности выбора и подключения

Бытовая техника становится все более совершенной. На смену обычным электрическим и газовым плитам приходят новые сложные приборы, отличающиеся высокой мощностью. Чтобы обеспечить безопасность их эксплуатации, необходимо правильно выбрать розетку для духового шкафа и варочной панели. Также следует ознакомиться и с особенностями подключения этого оборудования.

Виды приборов

Ни одна хозяйка не может обойтись без духовки. Современные духовые шкафы можно разделить на две группы, различия между которыми заключаются не только в конструкции, но и в способах обеспечения питания. Таким образом, при выборе модели духового шкафа нужно помнить, что они бывают:

  • Зависимыми.
  • Независимыми.

Первый тип устройств чаще всего монтируется в специальных нишах кухонной мебели. При этом духовой шкаф и варочная плита должны быть расположен друг над другом. Это связано с тем, что оба прибора объединены единой системой питания. Общая панель управления размещена на духовом шкафу.

Устройства независимого типа более удобны в эксплуатации, так как могут монтироваться независимо друг от друга в любом удобном месте. При желании можно вовсе отказаться от варочной панели, если планируется использование мультиварки.

Установка и подключение

Монтаж отдельной розетки под духовой шкаф и варочную плиту позволит безопасно эксплуатировать эти мощные электроприборы. Кроме этого при установке необходимо соблюдать ряд требований.

Электрическая проводка

Чтобы правильно подключить духовой шкаф и варочную панель, необходимо особое внимание уделить электропроводке. Это один из важнейших факторов безопасной и грамотной эксплуатации такого мощного оборудования. Определяющими являются следующие факторы:

  • Проводники должны соединяться с распредкоробкой только через прибор УЗО.
  • Если мощность устанавливаемого оборудования не превышает 2,5 кВт, то его можно подсоединить к существующей электрической сети, отвечающей современным требованиям. Для более мощных приборов необходимо вести отдельную магистраль.
  • Подключение варочной панели и духового шкафа в обязательном порядке выполняется с использованием заземляющего проводника.
  • Сечение провода должно составлять не менее 6 мм2. В такой ситуации он сможет выдержать нагрузку до 10 кВт. Если показатель мощности оборудования не превышает 8 кВт, можно использовать кабель сечением до 4 мм2.

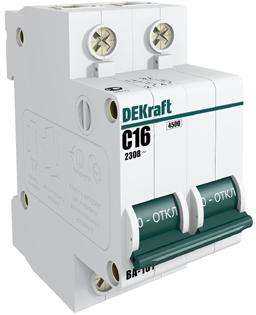

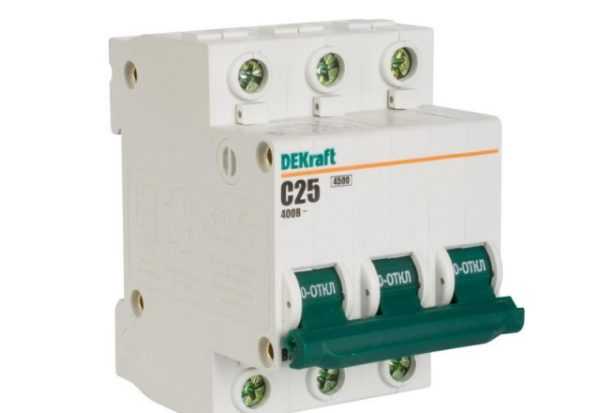

  • Рекомендуется устанавливать автоматический выключатель с классом защиты С32.
  • Выбирая кабель, следует отдавать предпочтение ВВГнг либо NYM.
  • Номинальный параметр прибора УЗО должен на один пункт превышать показатель автомата. Например, если используется автоматический выключатель на 32 А, устройство защитного отключения должно быть рассчитано на 40 А.

Расположение духового шкафа

Перед установкой этого прибора необходимо подобрать и оборудовать место для него. Для решения поставленной задачи рекомендуется использовать специальные ниши в кухонной мебели. Также стоит обратить внимание на несколько полезных советов:

  • Поверхность, на которой будет установлено оборудование, должна быть ровной и не иметь перекосов. В противном случае тепло внутри рабочей камеры будет распределяться неравномерно, и духовой шкаф быстро выйдет из строя.
  • Между мебелью и прибором должны быть предусмотрены зазоры. Это позволит избежать перегрева кухонной гарнитуры. Рекомендуемое расстояние между стенками мебели и шкафа составляет 5 см, а между задней крышкой и стенкой — не менее 4 см. Также зазор между основанием прибора и дном ниши должен находиться в пределах 8−10 см.

Подсоединение к электросети

Если мощность бытового прибора составляет 3−3,5 кВт, то необходимо устанавливать розетку на 16 А и автомат на 25 А. При использовании более мощных устройств, она должна быть рассчитана на 32 А. Для подачи питающего напряжения в 220 В предстоит использовать проводник с тремя токоведущими жилами. Если оборудование подключается к сети в 380 В, то магистраль прокладывается с помощью кабеля с пятью жилами.

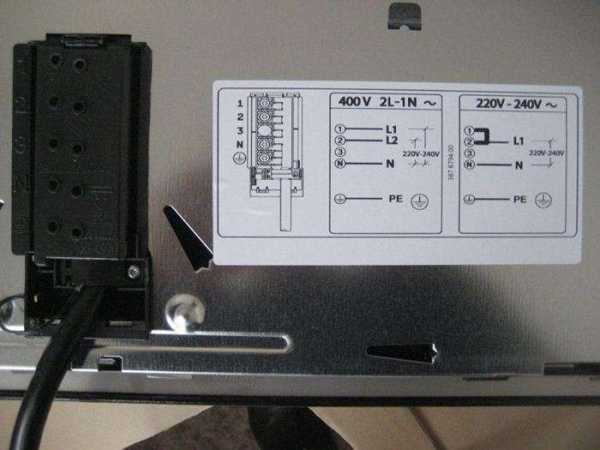

Во внутренней части вилки для духового шкафа находится шесть контактов. Три из них (с 1 по 3) соединяются перемычкой и к ним подключается фазный проводник.

Контакты 4 и 5 предназначены для подсоединения нуля. Последняя клемма должна быть задействована для заземляющего проводника. Необходимо заметить, что розетка монтируется на расстоянии в 15−30 см от пола.

В зависимости от типа электросети варочная панель и духовой шкаф могут подключаться по одной из трех схем. Однако в домашних условиях чаще всего применяются только две. Первая предназначена для однофазной проводки в 220 В. Именно она чаще всего используется в квартирах.

Контакты L1-L3 соединяются между собой перемычками и подключаются к фазному проводнику. Заземляющий провод направляется на соответствующую клемму PE. Для подключения нуля используются контакты N1 и N2.

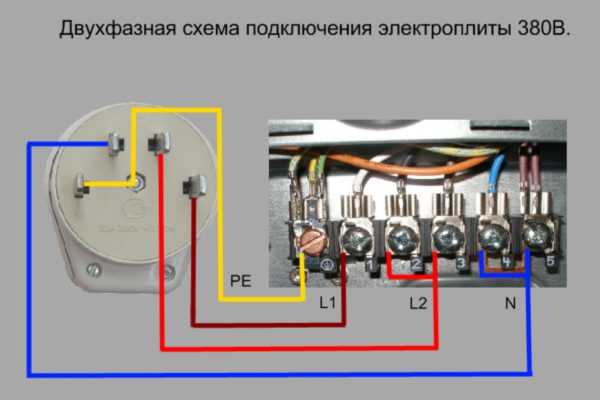

Если необходимо подключить к трехфазной сети на 380 В, то нулевой и заземляющий проводники подсоединяются аналогично однофазной схеме. Фазные проводы подключаются к контактам L1- L3 без использования перемычек. Процесс монтажа и подсоединения приборов к электросети можно считать довольно простым. Однако перед началом проведения работ стоит внимательно изучить входящую в комплект поставки техническую документацию.


220v.guru

Расположение розетки для духового шкафа – Где установить розетку для духового шкафа?

Отправить ответ

avatar
  Подписаться
Уведомление о
