Расчет балки онлайн

Для расчета балок первым делом необходимо определить усилия, возникающие в конструкциях. В данном разделе показано, как находить усилия, опорные реакции, прогибы и углы поворота в различных изгибаемых конструкциях. Для самых распространенных из них вы можете воспользоваться онлайн расчетом. Для редких — приведены все формулы определения необходимых значений.

Онлайн расчет балки на двух опорах (калькулятор).

Приведен расчет на момент, прогиб и опорные реакции от сосредоточенной и распределнной силы.

Синие ячейки — ввод данных. (Белые ячейки — ввод координаты для определения промежуточного итога).

Зеленые ячейки — расчетные, промежуточный итог.

Оранжевые ячейки —  максимальные значения.

>>> Перейти к расчету балки на двух опорах <<<

Онлайн расчет консольной балки (калькулятор).

Приведен расчет на момент, прогиб и опорные реакции от сосредоточенной и распределнной силы.

Синие ячейки — ввод данных. (Белые ячейки — ввод координаты для определения промежуточного итога).

Зеленые ячейки — расчетные, промежуточный итог.

Оранжевые ячейки —  максимальные значения.

>>> Перейти к расчету консольной балки <<<

Расчет однопролетной балки на двух шарнирных опорах.



Рис.1 Расчет балки на двух шарнирных опорах при одной сосредоточенной нагрузке

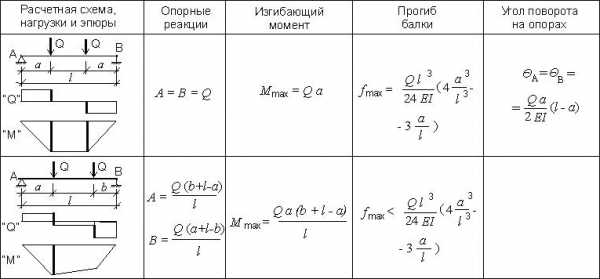

Рис.2 Расчет балки на двух шарнирных опорах при двух сосредоточенных нагрузках



Рис.3 Расчет балки на двух шарнирных опорах при одной равномерно-распределенной нагрузке



Рис4. Расчет балки на двух шарнирных опорах при одной неравномерно-распределенной нагрузке





Рис5. Расчет балки на двух шарнирных опорах при действии изгибающего момента

Расчет балок с жестким защемлением на двух опорах

Рис6. Расчет балки с жестким защемлением на опорах при одной сосредоточенной нагрузке



Рис7. Расчет балки с жестким защемлением на опорах при двух сосредоточенных нагрузках

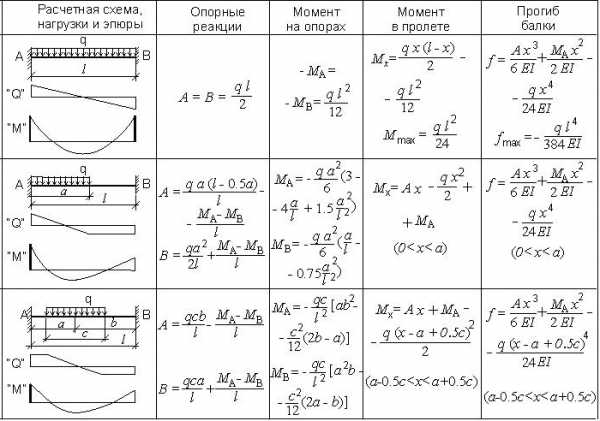

Рис8. Расчет балки с жестким защемлением на опорах при одной равномерно-распределенной нагрузке

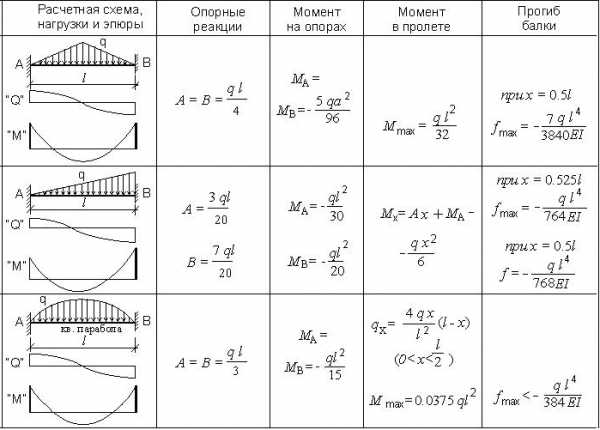

Рис9. Расчет балки с жестким защемлением на опорах при одной неравномерно-распределенной нагрузке

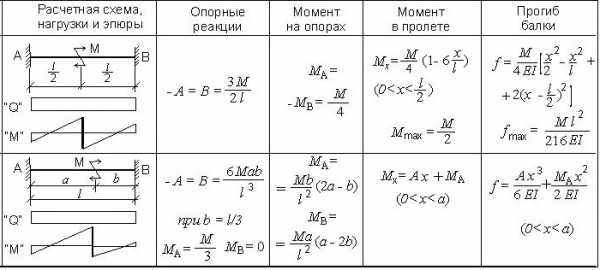

Рис10.Расчет балки с жестким защемлением на опорах при действии изгибающего момента

Расчет консольных балок

Рис11. Расчет однопролетной балки с жестким защемлением на одной опоре при одной сосредоточенной нагрузке

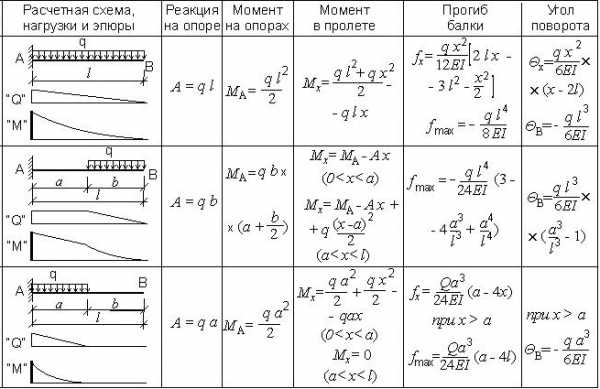

Рис12. Расчет однопролетной балки с жестким защемлением на одной опоре при одной равномерно-распределенной нагрузке

Рис13. Расчет однопролетной балки с жестким защемлением на одной опоре при одной неравномерно-распределенной нагрузке

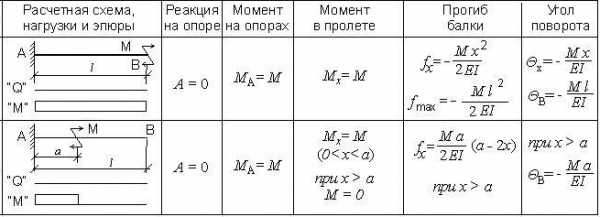

Рис14. Расчет однопролетной балки с жестким защемлением на одной опоре при действии изгибающего момента

Расчет двухпролетных балок

Рис15. Расчет двухпролетной балки с шарнирными опорами при одной сосредоточенной нагрузке

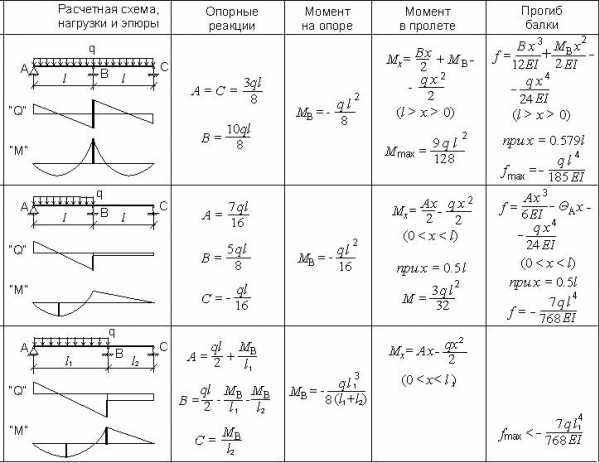

Рис16. Расчет двухпролетной балки с шарнирными опорами при одной равномерно-распределенной нагрузке

Рис17. Расчет двухпролетной  балки с шарнирными опорами при одной неравномерно-распределенной нагрузке





stroit-prosto.ru

Расчеты деревянных балок перекрытия — онлайн расчет по формуле

В любом здании имеются перекрытия. В собственных домах при создании опорной части, применяются деревянные балки, которые обладают рядом потребительских свойств:

  • доступность на рынке;
  • лёгкость обработки;
  • цена значительно ниже, нежели на стальные или бетонные конструкции;
  • высокая скорость и удобство монтажа.

Но, как и всякий строительный материал, деревянные балки имеют определённые прочностные характеристики исходя из которых производится расчёт на прочность, определяются необходимые размеры силовых изделий.

Основные виды балок

При бытовом строительстве используются несколько типов монтажа опорных элементов перекрытий:

  1. Простая балка, — представляет собой перекладину, имеющую две опорные точки на своих концах. Расстояние между опорами называется пролёт. Соответственно, при наличии нескольких точек крепления, бывают двух–, трёх–, и более пролётные неразрезные балки. В конструкции частного дома в этом качестве выступают промежуточные стеновые перегородки.
  2. Консоль, — брус жёстко закреплён одним концом в стене или имеет один свободный конец, с длиной более чем двукратный поперечный размер. Наличие двух свободных свисающих частей говорит о том, что наличествует двухконсольная конструкция. На практике – это горизонтальные балки, входящие в состав крыши и образующие навес.
  3. Заделанное изделие, — оба окончания жёстко вмонтированы в стену. Такая схема встречается при возведении вышерасположенных перегородок и стен, при этом балка получается вмонтированной в вертикальную конструкцию.

Нагрузки на горизонтальное перекрытие

Для расчёта на прочность необходимо знать нагрузки, возникающие в процессе эксплуатации перекрытия. Самые значительные величины возникают на первом этаже жилого здания. Меньшие значения получаются для мансардных конструкций и чердачных помещений. Напряжения в балке возникают:

  • от внутренних строительных конструкций, например, перегородок, лестниц;
  • от веса бытовой техники, мебели;
  • от массы людей.

Статическую нагрузку определяет два основных вида напряжения, – прогиб по всей длине и изгиб в месте опоры.

  1. Прогиб, – получается от веса вышерасположенных элементов. Максимальная стрелка отклонения получается в точке местонахождения объекта с самой большой массой и (или) посередине между опорами.
  2. Изгиб или излом, – это разрушение перекладины в точке заделки. Возникает от вертикальной нагрузки, а сама балка, воспринимающая это напряжение, выступает в роли рычага. С определённой величины усилия начинается критический изгиб, приводящий к разрушению поперечной опоры.

Для уменьшения влияния на прочность деревянного поперечного изделия от внутренних конструкций, их стараются располагать в местах нахождения нижних опор. Бытовую технику и мебель по возможности, целесообразно размещать вдоль стен или около разгрузочных конструкций.

Существует достаточно много типов деревянных балок, но наиболее доступны для широкой массы населения – это изделия прямоугольного или овального сечения. В последнем случае, балка представляет собой оцилиндрованное бревно, обрезанное с двух противоположных сторон.

Как рассчитать нагрузку на балку перекрытия

Общая нагрузка на элементы перекрытия складывается из собственного веса конструкции, веса от внутренних строительных изделий, опирающихся на балки, а также массы людей, мебели, бытовой техники и прочей хозяйственной утвари.

Полный расчёт, учитывающий все технические нюансы, достаточно сложен и выполняется специалистами при проектировании жилого дома. Для граждан, возводящих жильё по принципу «самостроя», более удобна упрощённая схема, в которую заложены требования СНиП, оговаривающие условия и технические характеристики деревянных материалов:

  • длина опорной части балки, контактирующей с фундаментом или стеной, не должна быть меньше 12 см;
  • рекомендуемое соотношение сторон прямоугольника 5/7, — ширина меньше высоты;
  • допустимый прогиб для чердачного помещения составляет не более 1/200, межэтажные перекрытия – 1/350.

По СНиП 2.01.07–85 эксплуатационная нагрузка на чердачную конструкцию с лёгким утеплителем из минеральной ваты составит:

G = Q + Gn * k, где:

  • k – коэффициент запаса прочности, обычно для строений малой этажности принимают значение 1,3;
  • Gn – норматив для подобного чердака, равный 70 кг/м²; при интенсивном использовании чердачного пространства значение составит не менее 150 кг/м²;
  • Q – нагрузка от самого чердачного перекрытия, равная 50 кг/м².

Пример расчёта

Дано:

  • чердак в жилом доме, использующийся для хранения различного хозяйственного инвентаря;
  • для утепления применён керамзит с лёгкой бетонной стяжкой.

Общая нагрузка составит G = 50 кг/м² + 150 кг/м² * 1,3 = 245 кг/м².

Исходя из практики, средние усилия на мансардном этаже не превышают значений в 300–350 кг/м².

Для межэтажных перекрытий величины находятся в диапазоне 400–450 кг/м², причём большее значение следует принимать при расчётах первого этажа.

Совет. При выполнении перекрытий целесообразно принимать значения нагрузок, превышающие расчётные на 30–50%. Это повысит надёжность конструкции в целом и увеличит общий срок эксплуатации.

Как рассчитать необходимое количество балок

Число поперечных опор определяется нагрузками, приходящиеся на них, и максимальным прогибом чернового покрытия, выполненного, например, из доски или фанеры. На их жёсткость влияет собственная толщина изделий и шаг между точками опоры, то есть, расстояние от соседних балок.

Для помещения с малой эксплуатацией (чердак), допускается использовать доску толщиной не менее 25 мм, при шаге между опорами 0,6–0,75 метра. Межэтажное перекрытие жилой зоны целесообразно осуществлять половой доской с размером не менее 40 мм и расстоянием по ближайшим точкам крепления не более 1 метра.

Пример расчёта

Чердачное пространство. Длина между стенами составляет 5 метров. Слабая эксплуатационная нагрузка, – хранение всякой утвари. Настил осуществляется из обрезной сухой доски хвойных пород толщиной 25 мм. Принимая максимальный шаг в 0,75 метра, количество опорных точек должно составить:

5 м / 0,75 м = 6,67 шт., округляя до целого числа в большую сторону – 7 балок.

Тогда уточнённый шаг равен:

5 м / 7 шт = 0,715 м.

Межэтажное перекрытие. Длина между стенами 5 метров. Первый этаж с максимальной нагрузкой. Черновой пол выполняется из изделия с размером 40 мм. Шаг по опорам принимается в 1 метр.

Количество точек крепления составляет: 5 м / 1 м = 5 шт.

Совет. Несмотря на невысокую нагрузку, приходящуюся на чердачное пространство, целесообразно применять требования, относящиеся к межэтажным перекрытиям, — в будущем может появиться вероятность перестройки в жилое мансардное помещение.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытия

Прочностные характеристики опорного элемента определяются геометрическими параметрами, – длиной и поперечным сечением. Длина, как правило, даётся из внутренних размеров межстенного пространства и закладывается на стадии проектирования здания. Второй параметр, – сечение, можно изменять в зависимости от предполагаемых нагрузок в процессе строительства.

Пример расчёта

Чтобы избежать достаточно мудрёных математических выкладок, приводим рекомендуемые данные, которые сведены в таблицу. При имеющихся размерах пролёта и шага, можно определить примерное сечение бруса или диаметр бревна. Расчёт осуществлялся исходя из усреднённой нагрузки в 400 кг/м²

Таблица 1

Сечение прямоугольного бруса:

Шаг, метрПролёт, метр
2,03,04,05,06,0
0,675 х 10075 х 200100 х 200150 х 200150 х 225
1,075 х 150100 х 175125 х 200150 х 225175 х 250

Таблица 2

Диаметр оцилиндрованного бревна:

Шаг, метрПролёт, метр
2,03,04,05,06,0
0,6110140170200230
1,0130170210240270

Примечание: В таблицах приведены минимальные допустимые размеры. При проектировании собственного здания, необходимо принимать те размеры деревянных изделий, которые присутствуют на местном строительном рынке региона, причём значения требуется округлять в большую сторону.

Совет. При отсутствии необходимого бруса, его можно заменить досками, скреплёнными между собой посредством столярного клея и саморезов. Ещё один вариант усиления – увеличить сечение бруса, добавив к его боковым сторонам доски определённой толщины.

Совет. Продлить срок службы и снизить показатель горючести поможет обработка специальными огне– и биозащитными средствами. Кроме этого, такая операция способствует небольшому увеличению прочности деревянных изделий.

Совет. Тем, кто всё-таки желает провести математические изыскания, по расчётам деревянных балок, для перекрытий, целесообразно заглянуть в интернет с этим вопросом, — имеется достаточное количество сайтов, на которых выложены электронные калькуляторы по определению параметров элементов силовых конструкций.

homehill.ru

Расчет онлайн для разнотипных балочных конструкций.

Строительство зданий – сложная работа, требующая точных расчетов и качественного выполнения работы. Основным материалом в строительстве жилых домов является древесина. Несущие конструкции изготавливаются из этого материала. Рассмотрим способы расчета балки онлайн.

Разновидности перекрытий

Назначение:

  1. Межэтажные.
    Прочное, надежное перекрытие. Между двумя материалами складываются звуко- и теплоизоляционные наполнители.
  2. Чердачное.
    Является частью стропильной конструкции крыши. Чердак оборудован изоляцией от шума и пара.
  3. Цокольное.
    Выносят высокие нагрузки. Делаются с теплоизоляцией.

Балки бывают двух видов:

  1. цельные;
  2. клееные.

Слабым звеном монолитных балок является ограниченная длина. Не могут быть больше 5 метров.

Преимуществами клееных балок над цельными являются:

  • перекрытие больших пролетов;
  • легкость установки;
  • маленькая масса;
  • длительная эксплуатация;
  • пожароустойчивые;
  • не деформируются.

Каким образом определяется длина балки?

Обычно размещаются параллельно самой маленькой стене. Размеры зависят от материалов, из которых изготавливаются блоки и от общего объема материала. Для крепления используют металлические крепежи (кронштейны, уголки, пластинки с перфорацией, плитки). Если применяете один из этих видов крепежа, то длина балки должна соответствовать пролету комнаты.

Также балки могут быть частью стропильных элементов. Конструкция опирается на мауэрлат. Данный способ увеличивает длину исходного материала на метр.

Советы для правильного расчета:

  1. Учитывайте глубину введения материалов в стену. Глубина вхождения для стен из кирпича составляет от 150 мм для балок из бруса и 100 мм для досок. В домах из дерева – от 70 мм.
  2. Длина балки составляет минимум 6 м.

Инструкция для подсчета:

  1. замерьте пролет;
  2. выберите закрепляющие элементы;
  3. рассчитайте влияющую нагрузку;
  4. подберите шаг и сечение.

При строительстве можно выпустить балки наружу на 31- 60 см. Таким образом, формируется свес крыши.

Определение действующей нагрузки

В жилом помещении имеется два дверных пролета. Обычно отличаются по размерам, но в квадратной комнате могут быть одинаковыми.

Перемычки укладывают в более коротком проеме ,длиной 3-4 метра. По стандарту, стороны должны соотноситься в пропорции семь к пяти. Так исключается деформация. Если не соблюдать этих пропорций, балки прогнутся. Возможный деформация – два см на четыре метра.

Для устранения провисания бруса, изготовьте снизу на несколько см, при этом придав форму арки.

Прогиб можно рассчитать по формуле f(нор)= L/200

L –длина пролета,

200 – расстояние на единицу погружения дерева.

Нагрузка на любую конструкцию определяется по нескольким формулам.

Первая – геометрическая характеристика сечения стержнями:

W≥M/R . M – время относительно нейтральной оси сечения балки или другого твердого тела,

R – рассчитываемое сопротивление, которое нужно взять из справочника исходя из основы.

Для стержней прямоугольной формы формула выглядит так:

W_Z =b∙ h 2/6,

b – ширина балки,

h – высота.

Перекрытие во многих случаях является кровлей и полом следующего и предшествующего этажей. Объединяйте, учитывая нагрузку мебели на поверхности. Если неправильно распределить, появляется риск разрушения конструкций. Не следует применять уж очень широкий шаг промеж балками и отказываться от лагов. Учитывайте, что пространство между основами зависит от толщины досок. Если имеются лаги, то расстояние посередине должно составлять метр.

Совет! Предусмотрите массу утеплителя. Цокольное перекрытие, длиной 1 м2, весит 100 килограммов. Увеличивает вдвое одну и ту же массу опилкобетон. Керамзит еще тяжелее.

Выяснение сечения и шага балки

  1. Параметры балок строго регламентированы. Так, соразмерность – 1:1:4. Широта – с 5 до 21 сантиметра, высота – от 10 до 31 сантиметра. Учитывайте утеплитель! Бревна перекрытия должны иметь диаметр от 11 до 31 сантиметра.
  2. Установочный шаг – примерно 30–120 сантиметров. При каркасном строении шаг соответствует дистанции промеж твердыми основами.

Требования, предъявляемые к конструкциям:

  • влагосодержание материала – максимум 15%;
  • нельзя использовать испорченную древесину, то есть синюшную, поражённую грибком, насекомыми, грызунами;
  • обработка антисептическим составом;
  • размерное отношение – 7:5 для брусьев;
  • чем больше высота лаг, тем больше нагрузка, выдерживаемая балкой;
  • для ровного перекрытия сделайте подъем ярусов;
  • брусья и бревна замените досками, уложенными на ребро, если укладка интенсивная.

Онлайн калькулятор для расчета деревянных балок

Высота балки (мм)
Ширина балки (мм)
Материал древесины
Пролет (м)
Шаг балок (м)

Произвести расчет балки возможно самостоятельно: рассчитать нагрузки, воздействующие на перекрытие по формулам и параметрам или воспользоваться онлайн калькулятором. Также можно выбрать подходящую конструкцию, исходя из имеющихся условий.

‘;
blockSettingArray[0][«minSymbols»] = 0;blockSettingArray[0][«minHeaders»] = 0;blockSettingArray[2] = [];
blockSettingArray[2][«setting_type»] = 3;
blockSettingArray[2][«element»] = «»;
blockSettingArray[2][«directElement»] = «.sb-a»;
blockSettingArray[2][«elementPosition»] = 1;
blockSettingArray[2][«text»] = ‘

‘;
blockSettingArray[2][«minSymbols»] = 0;blockSettingArray[2][«minHeaders»] = 0;blockSettingArray[3] = [];
blockSettingArray[3][«setting_type»] = 3;
blockSettingArray[3][«element»] = «»;
blockSettingArray[3][«directElement»] = «.footer-a»;
blockSettingArray[3][«elementPosition»] = 1;
blockSettingArray[3][«text»] = ‘

‘;
blockSettingArray[3][«minSymbols»] = 0;blockSettingArray[3][«minHeaders»] = 0;blockSettingArray[6] = [];
blockSettingArray[6][«setting_type»] = 1;
blockSettingArray[6][«element»] = «h3»;
blockSettingArray[6][«elementPosition»] = 0;
blockSettingArray[6][«elementPlace»] = 5;
blockSettingArray[6][«text»] = ‘

‘;
blockSettingArray[6][«minSymbols»] = 0;blockSettingArray[6][«minHeaders»] = 5;

var jsInputerLaunch = 15;

remboo.ru

Расчет балок онлайн. Примеры расчета

Расчет балки различается в зависимости от того, является она статически определимой, либо статически неопределимой. На сайте производится расчет любых балок, но подробное решение расписывается только для статически определимых балок, не имеющих промежуточных шарниров.

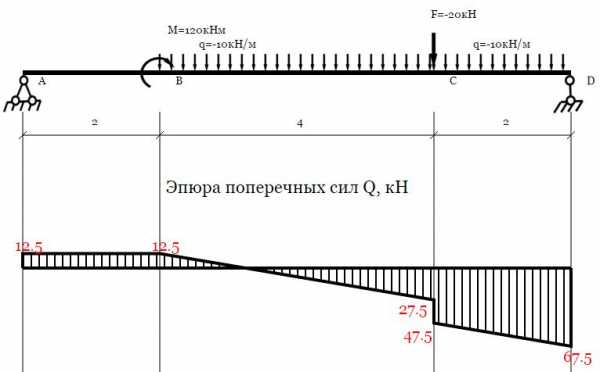

Балка на двух опорах. Построение эпюр

Для этого типа балок сервис позволяет определить и подробно расписывает:

  • реакции опор
  • эпюры поперечных сил и изгибающих моментов (эпюры Q и M)
  • подбор сечений — двутавр, прямоугольник, круг, квадрат, труба
  • строятся эпюры нормальных и касательных напряжений
  • по уравнениям метода начальных параметров вычисляются прогибы и углы поворота. Записываются и сами уравнения метода начальных параметров по участкам.

Посмотреть пример »

Консольная балка. Построение эпюр.

Для этого типа балок сервис позволяет определить и подробно расписывает:

  • построение эпюр поперечных сил и изгибающих моментов
  • подбор сечений — двутавр, прямоугольник, круг, квадрат, труба
  • строятся эпюры нормальных и касательных напряжений
  • вычисляются прогибы и углы поворота.

Посмотреть пример »

Статически неопределимая балка. Подбор сечения.

Для такого типа балок Вы можете получить

  • только результаты расчета — (эпюры Q и M).

Естественно, по этим эпюрам можно легко найти реакции опор. Подробный ход расчета не расписывается, но, имея результаты, Вы легко можете проверить все промежуточные итоги своего расчета.

Посмотреть пример »

Балка с промежуточными шарнирами

Расчет балки с промежуточными шарнирами Вы должны производить, скорее всего, методом построения поэтажной схемы. Сервис, опять же, дает только конечный результат, но его наличие, естественно, очень упрощает проверку промежуточных этапов решения заданий.



Посмотреть пример »

sopromat.xyz

Расчет деревянных балок перекрытия калькулятор онлайн

Сделать надежное перекрытие можно только с правильно подобранным размером балок. Чтобы определить этот самый точный размер потребуется произвести расчет. Это можно сделать с помощью онлайн программы, которая представляет своего рода калькулятор.

Зачем надо рассчитывать?

Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей.

Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.

Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.

Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.

Онлайн расчет

Сделать расчет всех элементов перекрытия можно через онлайн калькулятор. Это специальная программа, позволяющая подсчитать величину прогиба деревянной балки при заданных параметрах, а также определить оптимальное сечение для определенного перекрытия. Использование онлайн расчета поможет перед началом строительства учесть все нагрузки, припадающие на несущие конструкции. Можно сделать расчет нагрузки 1 м опоры и высчитать количество деревянных элементов необходимых для возведения крыши. Работает онлайн калькулятор просто надо лишь правильно внести требуемые данные.

Общая инструкция проведения онлайн расчета

Интерфейс программы довольно прост и с ним может разобраться даже новичок. Калькулятор состоит из маленьких окошек, куда необходимо вводить данные. После нажатия кнопки «рассчитать», пользователь получает готовый результат расчета.

На разных сайтах оформление программы может отличаться, но принцип ее действия одинаков:

  • Вначале потребуется выбрать в окошке программы конструкцию, для которой будет производиться расчет деревянных балок. Здесь надо знать ограничение некоторых показателей: максимальная длина элементов перекрытия составляет 12 м, а стропильной системы — 13 м.
  • Далее, в программу вводят данные максимального размера пролета между элементами перекрытия или опорами стропильной системы.
  • Указывается планируемое расстояние для монтажа балок. Надо учесть, что все десятичные значения в онлайн калькулятор вписывают с точкой, а не с запятой. Возьмем, к примеру, значение 0.9 м.
  • Следующими указывают стандартные нагрузки, которые для деревянного перекрытия составляют 400 кг/м2, а для стропильной системы — 220 кг/м2.
  • Последнее значение, вводимое в онлайн калькулятор, в градусах указывает наклон стропил.

Введенные в программу данные должны быть точными без погрешностей, иначе результат получится неправильным.

Выполнение расчета в ручном режиме

Многие опытные строители не доверяют подобным онлайн программам, предпочитая использовать для расчета обычный калькулятор. Производя в ручном режиме расчет по деревянным балкам, надо учесть следующие рекомендации:

  • Заход деревянных балок сделанных из бруса в бетонной или кирпичной постройке должен составлять не меньше 150 мм. Если вместо бруса используется доска, ее минимальный заход равен 100 мм. По деревянным домам показатель немного другой. Минимальный заход элемента, изготовленного с бруса или доски, составляет 70 мм;
  • При использовании металлических крепежей, пролет должен равняться длине конструкции перекрытия. На металлические части припадет вес перекрытия и других элементов;
  • Стандартная планировка дома имеет ширину пролета 2,5–4 м. Его можно перекрыть шестиметровым элементом. Большие пролеты перекрывают клееным брусом или выстраивают дополнительные стены-перегородки.

Применяя для расчета обычный калькулятор, эти рекомендации помогут сделать крепкое перекрытие.

Определение нагрузки

Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:

  • Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
  • Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
  • Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.

С этим определением разобрались, теперь идем далее.

Определение сечения и шага установки элементов перекрытия

Данный процесс требует придерживаться следующих правил:

  1. Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
  2. Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
  3. Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет — 1/200, а для межэтажного — 1/350;
  4. При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.

Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.

Кроме полученных точных результатов, прочность конструкции зависит от качества материала.

Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком.

В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Расчет консольной балки, подбор прямоугольного сечения, эпюры онлайн

Определение опорных реакций

1. Согласно схеме решения задач статики определяем, что для нахождения неизвестных реакций необходимо рассмотреть равновесие балки.
2. На балку наложена связь в точке A (справа) типа жесткая заделка, поэтому освобождаем балку, заменив действие связи реакциями (HA, RA, MA).
3. Определим реакции опор в соответствии с уравнениями равновесия балки: ΣFx = 0, ΣFy = 0, ΣMA = 0.
ΣFx = 0:    HA = 0
ΣFy = 0:    - q1*1 + P1 + RA = 0;
ΣMA = 0:    q1*1*(1.1+1/2) - 1.1*P1 - M1 + MA = 0;
4. Решаем полученную систему уравнений, находим неизвестные :
HA = 0 (кН)
RA = q1*1 - P1 = 90*1 - 70 = 20.00 (кН)
MA = - q1*1*(1.1+1/2) + 1.1*P1 + M1 = - 90*1*(1.1+1/2) + 1.1*70 + 18 = -49.00 (кН*м), так как момент отрицателен, на расчетной схеме направим его в противоположную сторону.
5. Сделаем проверку, составив дополнительное моментное уравнение отоносительно свободного конца балки:
- q1*1*(1/2) + 1*P1 - M1 + 2.1*RA - MA = - 90*1*(1/2) + 1*70 - 18.00 + 2.1*20.00 - 49.00 = 0

Построение эпюр

Рассмотрим 1-й участок 0 ≤ x1 < 1

Поперечная сила Q:
Q(x1) = - q1*(x1 - 0)
Значения Q на краях участка:
Q1(0) = - 90*(0 - 0) = 0 (кН)
Q1(1) = - 90*1 = -90 (кН)
Изгибающий момент M:
M(x1) = - q1*(x1)2/2
Значения M на краях участка:
M1(0) = - 90*(0 - 0)2/2 = 0 (кН*м)
M1(1) = - 90*12/2 = -45 (кН*м)

Рассмотрим 2-й участок 1 ≤ x2 < 1.5

Поперечная сила Q:
Q(x2) = - q1*1 + P1
Значения Q на краях участка:
Q2(1) = - 90*1 + 70 = -20 (кН)
Q2(1.50) = - 90*1 + 70 = -20 (кН)
Изгибающий момент M:
M(x2) = - q1*1*[(x2 - 1) + 1/2] + P1*(x2 - 1)
Значения M на краях участка:
M2(1) = - 90*1*(0 + 0.50) + 70*(1 - 1) = -45 (кН*м)
M2(1.50) = - 90*1*(0.50 + 0.50) + 70*(1.50 - 1) = -55 (кН*м)

Рассмотрим 3-й участок 1.5 ≤ x3 < 2.1

Поперечная сила Q:
Q(x3) = - q1*1 + P1
Значения Q на краях участка:
Q3(1.50) = - 90*1 + 70 = -20 (кН)
Q3(2.10) = - 90*1 + 70 = -20 (кН)
Изгибающий момент M:
M(x3) = - q1*1*[(x3 - 1) + 1/2] + P1*(x3 - 1) + M1
Значения M на краях участка:
M3(1.50) = - 90*1*(0.50 + 0.50) + 70*(1.50 - 1) + 18 = -37 (кН*м)
M3(2.10) = - 90*1*(1.10 + 0.50) + 70*(2.10 - 1) + 18 = -49 (кН*м)

Прямоугольное сечение балки подбираем из условия прочности при допускаемом напряжении:  = 160 (МПа)

, где:

 — нормальные напряжения, МПа;

 — наибольшее по абсолютной величине значение изгибающего момента, определяемое по эпюре моментов Mx, кН*м;

 — момент сопротивления, см3;

 — допустимое значение нормального напряжения (расчетное сопротивление), МПа;

Момент сопротивления прямоугольного сечения определим по формуле:

Требуемый момент сопротивления определяем по формуле:

Поскольку дано соотношение сторон

Отметим, что полученные размеры являются минимально необходимыми для обеспечения прочности заданной балки. Следовательно, за окончательные размеры прямоугольного сечения балки принимаем: h=165 (мм), b=85 (мм)

Расчет произведен при помощи онлайн-сервиса SOPROMATGURU.RU

sopromatguru.ru

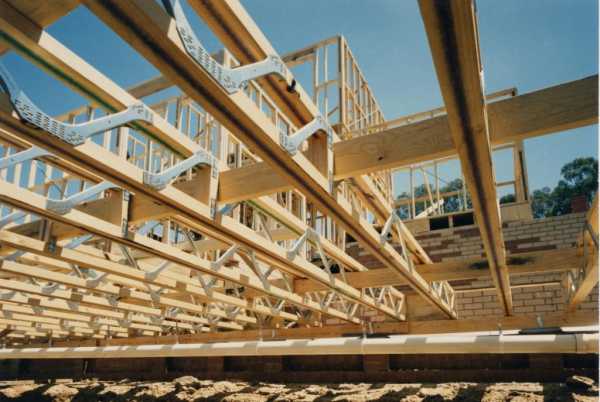

Онлайн расчёт консольной деревянной балки. Как сделать расчет для деревянных двутавровых балках перекрытия

Для обустройства перекрытий при строительства дома потребуются балки. В частном строительстве чаще всего используют деревянные варианты. Для выбора конкретных размеров требуется произвести расчет деревянных балок перекрытия.

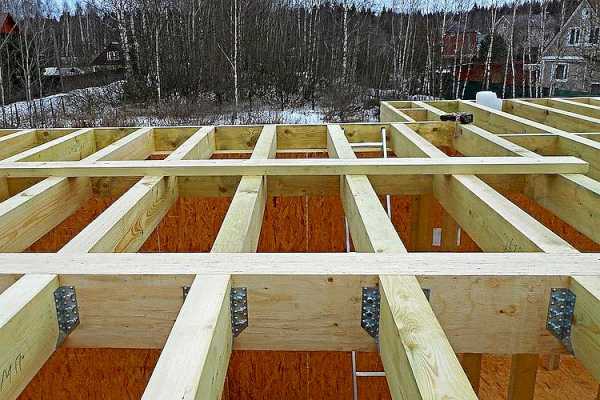

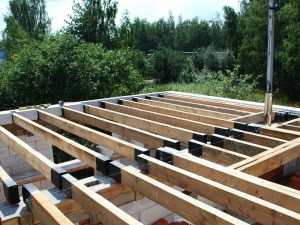

Перекрытие по деревянным балкам. Фото

Какой длины нужны балки?

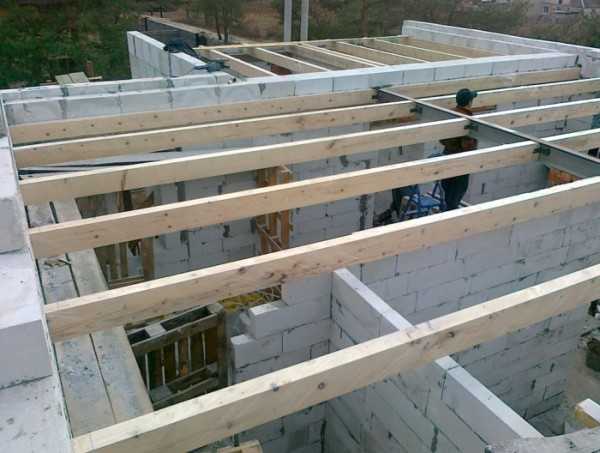

Необходимая длина деревянных балок перекрытия определяется несколькими моментами. Балки должны перекрывать пролет и иметь некоторый запас, чтобы можно было заделать их в стены. Если стены сделаны из кирпича или бетонных блоков, то углубление балок выполняется на 10 — 15 см. Нижняя граница для досок, верхняя для бруса. В стенах из дерева углубление делают на семь сантиметров.

В некоторых вариантах балки крепятся уголки, хомуты и другие приспособления. В таком случае длина деревянных балок перекрытия равна расстоянию от одной стены до другой. Иногда балки выводят на 30-50 см наружу и они участвуют в создании ската крыши.

Оптимальны балки из дерева для перекрытия расстояний от двух с половиной метров до четырех. Максимальная длина, которую может перекрыть такой элемент из дерева — 6 м. Далее прочность оказывается недостаточной. Для более длинных пролетов используют варианты из клееного бруса или ставят дополнительные опоры, например, колонны.

Как определить нагрузку?

На деревянные балки перекрытия постоянно воздействует нагрузка, складывающаяся из нескольких составляющих. Первым слагаемым является собственный вес всех деталей, составляющих перекрытие. Второе слагаемое — эксплуатационная нагрузка. Она бывает временной или постоянной. Точный расчет достаточно сложный, но вполне возможно применять упрощенный вариант формулы.

Если рассчитывается нагрузка для перекрытия чердака, в котором не будут что-либо хранить, то постоянная нагрузка принимается за 50 кг/м2.

Эксплуатационная нагрузка в таком варианте будет: 70*1,3=90 кг/м2. 70 — нормативное значение для данного чердака, 1,3 — коэффициент запаса.

Общая расчетная нагрузка — сумма из двух названных, т.е. 50+90=130 кг/м2. Округляем и получаем 150 кг/м2.

Данные расчеты предполагают, что будет использоваться легкий утеплитель. Если же будут применяться материалы с большим весом или чердак будет активно использоваться для разных целей, то нормативная нагрузка, действующая на перекрытие повышается до 150 кг/м2. В этом случае 150*1,3+50=245 кг/м2. Данное значение можно округлить до 250 кг/м2.

При создании мансарды учитывается вес напольного покрытия и основы пола, мебели, людей. В результате нагрузка получается от 350 до 400 кг/м2.

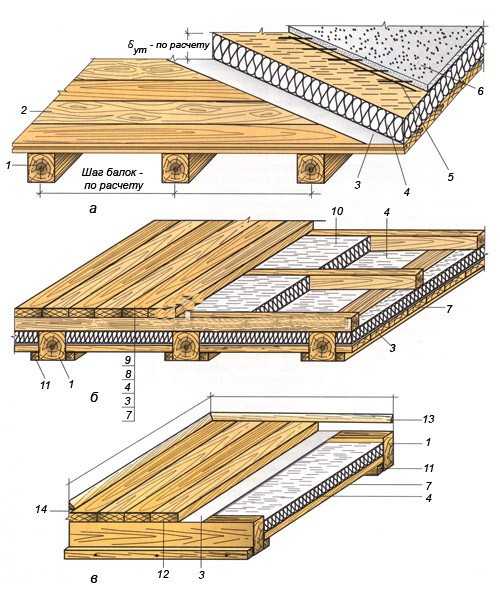

Балки перекрытия: сечение и шаг

Когда значение длины балок известно и проведены расчеты общей нагрузки, то можно определить требуемое сечение этой детали и шаг монтажа, который должен использоваться.

При расчете деревянных балок перекрытия учитывается, что оптимальным вариантом сечения является прямоугольное. Высота и ширина должны иметь соотношение 1,4:1.

Ширина балок варьируется от 4 см до 20, а высота от 10см до 30. Высоту стараются выбрать такую, чтобы было удобно укладывать утеплитель.

На сечение балок деревянного перекрытия влияет и такой показатель, как шаг, с которым они укладываются. Обычно шаг балок деревянного перекрытия находится в диапазоне от 60 см до 1м. но может изменяться в меньшую сторону до 30 см и в большую до 1,2 м. Иногда шаг подбирают по ширине плиты теплоизоляционного материала. В каркасных постройках его привязывают к шагу каркасных стоек для обеспечения максимальной жесткости.

Для проверки и расчетов подходят онлайн-калькуляторы, которые широко представлены в интернете.

Экономичный вариант перекрытия

Экономичным называется перекрытие, состоящее из деревянных щитов
. Эти детали бывают с обшивкой с одной или с двух сторон. Они соединены с каркасом
, что помогает им хорошо выдерживать все нагрузки вертикального характера. Щиты являются несущими только тогда, когда они надежно соединяются с каркасными досками. Доски повернуты ребрами к щитам и соединяются именно этими поверхностями. Поскольку ребра из досок и обшивка прочно соединены в единую конструкцию, они имеют несущую способность не меньше, чем деревянные балки перекрытия.

Отличным материалом для обшивки являются строительная фанера
и плиты ДСП
. Применяются и обычные доски
, но они не создают перекрытие, обладающее высокими несущими характеристиками. При их применении получается значительное количество швов, имеющих одно направление.

Не могут быть дополнительными несущими элементами и гипсокартонные плиты, а также столярные и цементостружечные плиты. Рациональность их использования невелика еще и потому, что они стоят дороже, чем ДСП и фанера.

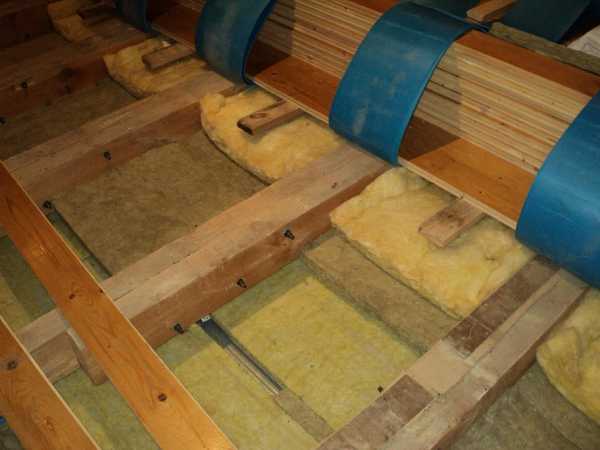

Звукоизоляция перекрытий

Обычно производится утепление перекрытий по деревянным балкам, но межэтажные перекрытия не требуют высокого ур

strojdizain.ru

Расчет деревянной консольной балки онлайн – Расчет статически определимой балки с решением онлайн.

Отправить ответ

avatar
  Подписаться
Уведомление о
