Пвх короба вентиляционные – Прямоугольные пластиковые воздуховоды Пластивент - sk-amigo.ru

Содержание

Вентиляционные пластиковые короба (воздуховоды)

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

Круглого сечения.

Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

ciscoexpo.ru

Вентиляционные пластиковые короба (воздуховоды)

Воздуховоды из пластика: из каких материалов делают

Плюсы и минусы, область применения

Даже открытая прокладка пластиковых труб не портит внешнего вида

Где можно использовать

Выдержка из СНиП 41-01-2003

нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

Круглого сечения.
Прямоугольного сечения (прямоугольники и квадраты).

Полужесткие гофрированные воздуховоды

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Что лучше: круглый или прямоугольный воздуховод?

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Особенности монтажа

Фасонные элементы и крепление к стене и потолку

Пример вентиляции из круглых пластиковых вентиляционных труб

Особенности сборки

dekormyhome.ru

Вентиляционные пластиковые короба (воздуховоды)

1. Воздуховоды из пластика: из каких материалов делают

Содержание статьи

1 Воздуховоды из пластика: из каких материалов делают
2 Плюсы и минусы, область применения
- 2.1 Где можно использовать
- 2.2 Достоинства и недостатки
3 Сечение пластиковых воздуховодов и их размеры
- 3.1 Сечение круглых пластиковых воздуховодов
- 3.2 Сечение прямоугольных вентиляционных труб
- 3.3 Что лучше: круглый или прямоугольный воздуховод?
4 Особенности монтажа
- 4.1 Фасонные элементы и крепление к стене и потолку
- 4.2 Особенности сборки

ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.
Пример вентиляции из пластиковых вентиляционных труб в ванной
ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

2. Плюсы и минусы, область применения

Даже открытая прокладка пластиковых труб не портит внешнего вида

2.1. Где можно использовать

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

2.2. Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
За счет идеально гладких стенок воздух встречает меньшее сопротивление.
Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
Не подвержены коррозии.
Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

3. Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

Круглого сечения.
Прямоугольного сечения (прямоугольники и квадраты).

Полужесткие гофрированные воздуховоды

3.1. Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

100 мм;
125 мм;
150 мм;
200 мм.
И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

3.2. Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

высота — 55 мм, 60 мм;
ширина — 110 мм, 122 мм, 204 мм;
длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
толщина стенки — 2-8 мм.

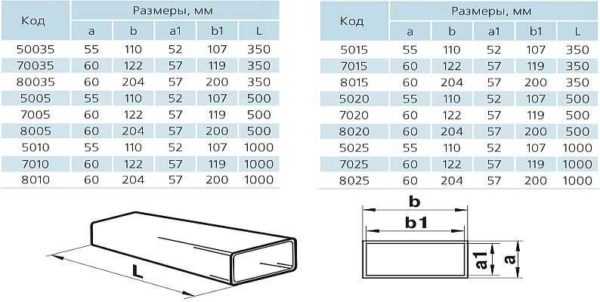

Пример габаритов пластиковых прямоугольных труб для вентиляции

3.3. Что лучше: круглый или прямоугольный воздуховод?

В таком варианте даже проложенный «по верху» вентканал почти незаметен

4. Особенности монтажа

4.1. Фасонные элементы и крепление к стене и потолку

Пример вентиляции из круглых пластиковых вентиляционных труб

4.2. Особенности сборки

stroitelstvo21.ru

Пластиковые вентиляционные короба прямоугольные (фото, видео)

(Last Updated On: 08.02.2018)

Прямоугольный пластиковый вентиляционный короб (фото)

Сегодня продается большое разнообразие элементов для сборки вентиляционных систем для кухонь, они имеют разное назначение, размеры и формы. При этом основным таким элементом по-прежнему остаются пластиковые вентиляционные короба прямоугольные, потому что они весьма удобны в работе, неприхотливы к условиям использования и долговечны. Другой популярный вариант, которым часто оборудуются кухонные вытяжки, выполняется из алюминиевой гофрированной трубы, однако такая система будет значительно дороже, а вписать ее в кухонный интерьер может быть очень сложно. К тому же металлическая полость играет роль резонатора, создавая дополнительный шум. Поэтому для вытяжки все же лучше использовать те же пластиковые корова, из каких собирается и основный вентиляционный воздуховод в квартире.

Современные вентиляционные короба – детище прогресса

Для изготовления современных воздуховодов используется высококачественный поливинилхлорид, примерно такой же, какой используется при производстве пластиковых окон. Это материал имеет немало сильных сторон, обеспечивающих ему отличную конкурентоспособность:

прочность – ПВХ гибок и устойчив к механическим воздействиям;
долговечность – материал не стареет и не слабеет с течением времени;
устойчивость к воздействиям агрессивной среды – поливинилхлорид успешно выдерживает воздействие весь диапазон температур, обычно встречающихся на кухне, кислых сред, жиров и других загрязнителей;
низкое сопротивление – абсолютно гладкая поверхность материала обеспечивает отличную тягу в вентиляции, благодаря чему ее работа становится более эффективной;
экологическая чистота – ПВХ не выделяет никаких вредных соединений, поэтому спокойно может использоваться даже в квартире с маленькими детьми.

При этом хотели бы обратить Ваше внимание на очень важный момент, что пластиковый короб, отвечающий названным требованиям Вы сможете найти только в специализированных магазинах, если хотите сэкономить при этом то следует обратиться в интернет магазин строительных материалов, там всегда представлен широкий ассортимент товаров, быстрая доставка и разумные цены.

Особенности сборки вентиляции из ПВХ-коробов

Часто встречаются ситуации, когда стандартная вентиляция в квартире имеет круглое сечение. Казалось бы, что здесь требуется оборудование круглых же коробов. Однако можно обойтись без лишних трудностей – если необходимо изогнуть воздуховод под прямым углом, то с круглыми коробами придется повозиться. Поэтому гораздо проще приобрести переходник с круглой вентиляции на прямоугольную. Сделать это достаточно легко, потому что все системы в основном имеют типовые размеры, поэтому просто нужно знать, диаметр стандартной вентиляции и периметр новых пластиковых коробов.

Видео:

Прокладывать воздуховод можно под навесным потолком или поверх навесных шкафов, закрыв ее впоследствии декоративной заглушкой. В месте подвода к вытяжке нужно сделать прямоугольное сочленение – для этого лучше использовать специальные угловые элементы – и присоединить к отверстию вытяжки.

Нужно запомнить следующие моменты:

воздуховод не должен закрывать решетку вытяжки полностью – это приведет к ухудшению естественной циркуляции воздушных масс на кухне;
при монтаже недопустимо использование коробов разной площади сечения, иначе такое зауженное место будет играть роль отверстия в свистке, а вся система будет издавать прямо-таки непотребные звуки;
при сборке нужно следить, чтобы на внутренних поверхностях не образовывались выступы и прочие дефекты, потому что в таких местах будут скапливаться загрязнения, ухудшая тягу в системе;
пластиковые вентиляционные короба прямоугольные стандартно имеют несколько размеров, поэтому по возможности нужно выбирать тип с наибольшим объемом, ведь чем меньше давление и сопротивление, тем эффективнее и тише работает вентиляция.

Купить прямоугольные короба сегодня можно практически в любом магазине строительных и отделочных материалов. Цены на них могут различаться в широком диапазоне, поэтому нужно правильно определиться – слишком дешевые наверняка имеют сомнительное качество, а слишком дорогие могут иметь такую непривлекательную цену только за счет бренда или страны изготовления. А ведь не так уж и важно, где изготовлен ПВХ-короб – в Италии или в России, главное, чтобы материал был качественным.

cassuspro.ru

Короб для вытяжки пластиковый: преимущества, комплектующие, сборка

В этой статье читайте:
Пластиковый короб для вытяжки: преимущества и недостатки
Пластиковый вентиляционный короб: элементы системы
Тонкости и нюансы соединения пластиковых воздуховодов

Согласитесь, большое количество современных строительных материалов в некоторой степени является обыкновенным конструктором, для установки которого мастеру достаточно знать некоторые правила. Одним из таких конструкторов является пластиковый короб для вытяжки, который позволяет легко и быстро собрать даже самую сложную систему домашней вентиляции. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с преимуществами пластиковой вентиляции, комплектующими для таких вытяжных систем и принципом их сборки.

Короб для вытяжки пластиковый фото

Пластиковый короб для вытяжки: преимущества и недостатки

Как и говорилось выше, основным достоинством, которым обладает пластиковый венткороб, является простота его установки – собирается он по принципу труба-раструб, и для монтажа полноценной вентиляционной системы необходимо знать только комплектующие и принцип работы системы. В общем, все просто. Но кроме этого достоинства, у пластиковых вентиляционных коробов имеются и другие положительные качества.

Самое главное – это очень низкая степень шероховатости внутренней поверхности. Благодаря этому внутри трубы достаточно медленно нарастает копоть, сажа и пыль. В общем, если сравнивать пластиковую и железную вентиляцию, то последняя требует более частой прочистки, чем первая.
Очень большой срок эксплуатации. Производители гарантируют 50 лет, но, сами понимаете, пластик за это время разложиться на атомы не успеет – к примеру, обыкновенный полиэтиленовый пакет в природе разлагается не меньше чем за 15 лет. Что уже говорить о пластиковой трубе, толщина стены которой больше 1мм, а ее эксплуатация происходит в сухих помещениях.
Она не ржавеет и в ней не образовывается конденсат, как это обычно бывает в металлических вентиляционных каналах.
Пластиковые короба для вентиляции менее шумные, в отличие от своих железных собратьев – жесткая конструкция системы, образованная совокупностью коробов и прочих ее элементов, практически не резонирует с воздушным потоком, проводя его тихо и, можно даже сказать, практически не слышно.
Малый вес, что, опять же, сказывается на простоте работы с трубами.
Простая сборка, с которой может разобраться не то что любой домашний мастер, а даже домохозяйка или ее сын-школьник. Шучу, конечно, но технология сборки данной системы вентиляции действительно выглядит элементарно просто, и нюансов здесь практически никаких нет.
Пластиковый вентиляционный короб фото

В принципе, можно добавить и другие более мелкие достоинства, но это уже будет лишним – по большому счету, они либо вообще несущественные, либо будут производить впечатление натянутости. Если говорить о недостатках, то здесь можно указать разве что ограниченный размер пластиковых коробов – как и говорилось выше, данный конструктор предназначен для квартир и строений небольшого размера.

Пластиковый вентиляционный короб: элементы системы

Одним из наиболее важных условий качественной сборки системы вентиляции из пластика является знание существующих элементов системы – не зная их, вентиляцию собрать не получится. Ознакомимся с ними поближе.

Вентиляционный короб (воздуховод). Короб может отличаться сечением и его размером – они бывают как круглыми, так и прямоугольными. Более удобными считается профильное сечение вентиляционного короба – такие воздуховоды достаточно легко крепить к плоскости и, если речь идет об их установке за подвесной потолок, то они занимают там меньше места. Если говорить про размеры такого пластикового короба для вытяжки, то они могут быть достаточно разнообразными, самое маленькое сечение – это 50 на 100мм, а самое большое 400 на 200мм.
Повороты. С их помощью достаточно просто изменить направление прокладки воздуховода в любой плоскости. Эти изделия могут отличаться как углом поворота, так и плоскостью поворота – если говорить про угол, то они могут осуществлять поворот под 45° или 90°. Что касается плоскости, то это либо горизонт, либо вертикаль.
Тройники. Здесь практически без вариантов – в большинстве случаев это равноценные тройники, все три выхода которых имеют одинаковое сечение. Угол ответвления у них также стандартный и составляет 90°.
Соединители – могут быть как равноценными, так и переходными, позволяющими выполнять соединения пластиковых вентиляционных коробов, размеры которых отличаются друг от друга. Через размер они не скачут – переход может быть осуществлен только плавно.
Обратный клапан. Это устройство позволяет осуществлять управление воздушными потоками – с его помощью можно задать необходимое направление движения воздуха. Зачастую такие изделия используют для предотвращения тока воздуха с улицы в моменты, когда принудительный вентилятор отключен.
Крепежные элементы. Это своего рода хомуты, позволяющие производить быстрый монтаж трубопроводов.
Вентиляционный короб пластиковый прямоугольный фото

Кроме этих изделий, существуют еще и специализированные детали, позволяющие осуществлять быстрый и простой монтаж вентиляционных систем – к примеру, многофункциональная воронка, которая по своей сути является универсальным переходником. Также среди подобных изделий можно выделить переходы с профильных коробов вентиляции на круглые трубы.

Тонкости и нюансы соединения пластиковых воздуховодов

Прямоугольный вентиляционный пластиковый короб, как, в общем-то, и круглый, собирается в единую вентиляционную систему довольно просто, и нюансов здесь практически никаких не наблюдается. В частности, можно выделить всего пару моментов, на которые нужно обратить внимание в процессе сборки пластиковых воздуховодов.

Герметичность соединения. В отличие от канализационных труб, в которых используется аналогичный способ соединения элементов, в системах пластиковой вентиляции не используются резиновые уплотнители. По большому счету, они здесь просто не нужны – течь нечему и, соответственно, уплотнять нечего. С одной стороны это так, а с другой нет – при неправильной сборке, особенно если речь идет о системах принудительной вентиляции, через негерметичные соединения воздуховодов в помещение будет попадать загрязненный воздух. К примеру, запах с кухни будет проникать в гостиную, а это, сами понимаете, не очень хорошо. Именно по этой причине нужно правильно соблюдать порядок сборки труб – воздух должен двигаться в сторону раструба. Или же придется качественно герметизировать каждый стык с помощью силикона.
Надежность крепления. Нет надежного крепления, значит о долговечной герметичности воздуховодов никакой речи не может быть. Стандартным считается установка крепежных деталей через каждые пару метров на длинных магистралях и через каждый метр на коротких участках воздуховодов. Из опыта могу добавить только одно – крепить воздуховоды нужно на каждом соединении. Если это тройник, то его необходимо устанавливать на два хомута – при таком подходе к делу можно рассчитывать практически на вечную эксплуатацию (пока не сгниет труба или крепеж) системы вентиляции.
Венткороб пластиковый фото

В заключение следует добавить несколько слов о таких моментах, как организация входа и выхода вентиляционной системы. Под входом обычно подразумевается воздухозабор, а под выходом то место, куда воздух выбрасывается. Если это вытяжка, то на входе монтируется вентилятор, а на выходе решетка. Если же говорить о приточном канале вентиляции, то здесь все наоборот, за исключением одного момента – в большинстве случаев применяется канальный вентилятор, который монтируется непосредственно в трубу.

Напоследок несколько слов о таком моменте, как эффективность системы вентиляции – чаще всего она обусловлена правильно подобранным вентилятором, и этому моменту нужно уделить особое внимание. В современных системах для дома все довольно просто, и мощность этих устройств имеет прямую связь с их выходным диаметром. То есть если устанавливаете воздуховоды диаметром 80мм, следовательно и вентилятор нужно подбирать аналогичный. Но здесь имеется один подвох – система нормально работает при длине воздуховода 3м. Дальше на каждый метр дополнительной трубы происходит снижение эффективности на 5-10%. Не учитывать такой момент просто нельзя – исправляется он подбором более мощного вентилятора и его установкой в заведомо расширенный воздуховод.

В принципе все, именно так обстоят дела с этим материалом. Как видите, пластиковый короб для вентиляции является нормальным решением для небольших жилых домов и квартир. Это следует помнить при изготовлении систем вентиляции.

Автор статьи Александр Куликов

stroisovety.org

Вентиляционный короб — виды, применение и монтаж

Для обеспечения комфортной атмосферы в помещении необходимо оборудовать его надежной системой воздухообмена, в которой будет присутствовать вентиляционный короб. Он представляет собой воздуховод прямоугольного сечения. Чаще всего такие конструкции используются в кухнях и ванных, где влажность воздуха значительно выше, чем в других комнатах. Это позволяет исключить распространение паров и достичь комфортной атмосферы.

Особенности

Существует несколько видов конструкции изделия. Они выполняются из различных материалов и определенного сечения. Пластиковый вентиляционный короб пользуется большой популярностью. В отличие от металлических изделий, он не подвергается коррозии и легко очищается.

К основным видам металла, используемого при производстве, можно отнести:

асбоцемент;
бетонные блоки;
оцинкованный металл;
ПВХ.

Тяжелые и массивные конструкции больших размеров применяются в основном в крупных зданиях, используемых под промышленность. В квартирах чаще применяется оцинкованный металл или ПВХ.

Монтаж

Как правило, оцинкованные металлические изделия устанавливаются в приточных и вытяжных системах жилых зданий. Почти всегда используются конструкции прямоугольного сечения. Производство такого типа помогает достичь повышенной прочности, малого веса и устойчивости к окислению или коррозии.

Пластиковый воздуховод применяется на кухнях. Они имеют эстетичный внешний вид, что помогает вписать конструкцию в интерьер. Монтаж вентиляционных коробов из пластика имеет рад преимуществ:

низкая стоимость изделия;
достаточная прочность;
устойчивость к воздействию агрессивной внешней среды;
простота установки, которую можно осуществить своими руками;
возможность подобрать вентиляционный короб под интерьер помещения;
низкий шум.

Схема монтажа вентиляционного короба

Шумоизоляция в квартире играет важную роль. Если вы живете на первом этаже, шум от вытяжки будет слышен даже вашим соседям. Особенно это заметно, если стены квартиры выполнены из гипсокартона.

Установка системы воздухоотвода может быть выполнена своими руками. Для этого необходимо смонтировать короб напрямую к имеющейся вытяжке и создать герметичную конструкцию. В некоторых случаях понадобиться перепроектировать стену. Внутри помещения можно скрыть короб гипсокартонном. В частных домах удобно делать вывод непосредственно на улицу через крышу здания. Однако для этого потребуется дополнительно установить теплоизоляцию и решетки внутри системы. Они помогут избежать попадания лишнего мусора.

Демонтаж

Поскольку короб зачастую отнимает полезную площадь, владельцы своими руками производят перепланировку квартиры, нарушая требования санитарных норм и удаляя каналы воздухоотвода. Это может привести к образованию плесени на стенах. В таких случаях нередко приходится осуществлять демонтаж вентиляционного короба.

Каналы вентиляционных систем не принадлежат владельцу квартиры, а их переоборудование создаст нарушение в работе всего здания.

Производить снос каналов категорически запрещается. Устанавливать короб необходимо напрямую к вытяжке из помещения.

Восстановление

Нередко происходят случаи, когда воздух в помещении начинает застаиваться. Это ощутимо влияет на комфорт и самочувствие жильцов. Загрязнение в трубах может являться одной из причин недостаточного воздухообмена. В таких случаях необходимо восстановление вентиляционного короба.

Проводить подобные процедуры необходимо своевременно и лучше доверять работу профессионалам. Они используют специальное оборудование и проводят диагностику проблемных участков. Это позволяет более точно определить требуемые работы.

Начинать восстановление вентиляционного короба следует с изучения объекта. Первым делом проводится тяга, и вычисляется отклонение в показателях. Затем проводится полная диагностика, в ходе которой выявляются все проблемные участки, подлежащие очистке или замене. В некоторых случаях требуется замена конструкции с полным демонтажем. Главное, в процессе работы, не уменьшить минимально допустимый размер подачи воздуха. Это зачастую происходит при использовании пеноблоков или гипсокартона для повышения шумоизоляции.

Преимущества и недостатки коробов из пластика

Поскольку ПВХ изделия пользуются наибольшей популярностью при проектировании вентиляционных систем, стоит акцентировать внимание на особенностях материала. В отличие от металлических конструкций, зачастую подвергающихся коррозии и окислению, пластиковые изделия могут прослужить гораздо дольше. Они обладают высокими показателями прочности, за счет используемых при изготовлении полимеров. К тому же, это экологически чистый материал, гарантирующий безопасность здоровья жильцов. Его легко чистить и заменять поврежденные детали.

Легкий вес и возможность подобрать размеры, а также комплектующие к конструкции, позволяет создавать практически любые виды вытяжек. Такой материал отлично подходит для изготовления воздуховода своими руками. Он легко создается без применения специального оборудования. Достаточно лишь ножовки и нагревательного элемента, для скрепления отдельных частей конструкции.

Тем не менее, при большом количестве положительных свойств, у ПВХ изделий имеют свои недостатки. Главным минусом является низкая огнестойкость воздуховода. Высокая температура приводит к плавлению элементов и их деформации. Поэтому монтаж подобных систем допускается в помещениях с рабочей температурой не более 50 градусов Цельсия. Это исключает возможность установки конструкции в банях или саунах.

Выводы

Вентиляционный короб является важной частью воздухообмена в квартирах с повышенной влажностью. Установка дополнительных элементов, таких как решетки, помогут обеспечить сохранность конструкции. Шумоизоляция очень полезна при использовании систем с оцинкованными металлами, особенно при проживании на первых этажах здания.

Установка конструкции своими руками требует наличия знаний основных положений по проектировке воздухообменных конструкций. Лучше всего доверить работу профессиональным работникам, которые осуществят монтаж с учетом всех норм и требований, а также добьются надежной работы системы.

klivent.biz

Вентиляционные короба пластиковые: достоинства и недостатки

Организация грамотно продуманной вентиляционной системы позволяет создать комфортный, здоровый уровень микроклимата в любом архитектурном строении.

Проблема правильной циркуляции воздушных масс особенно актуальна в помещениях с повышенным уровнем влажности.

Въедливые запахи, образованные в процессе приготовления пищи, высокая влажность, нежелательные чадные частички, дым, высокая влажность отрицательно сказываются на здоровье, состоянии элементов мебели, декоративных покрытий.

Решить проблему поможет установка приточной вентиляционной системы. Беспрерывную циркуляцию воздуха обеспечивают воздуховоды, вентиляционные короба пластиковые, которые являются достойной заменой громоздким стальным конструкциям.

Что представляют собой пластиковые короба вентиляционные

Современная вентиляция в квартире

Технически продуманная приточная вентиляционная система состоит из разных конструкционных элементов, которые обеспечивают беспрерывную циркуляцию воздушных масс, создают оптимально комфортный уровень микроклимата, идеальный температурный баланс.

Основной «воздушной артерией» системы, от которой напрямую зависит ее продуктивность, являются сеть стальных (металлических) или пластиковых воздуховодных каналов.

Воздуховоды (вентиляционные короба) различаются по:

материалу изготовления (нержавеющая сталь, металл, пластик)
сечению
форме сечения (круглые, прямоугольные)
степени эластичности, гибкости

При обустройстве бытовых систем вентиляции наиболее удачным современным дизайнерским решением является монтаж вентиляционных коробов из пластика, которые в отличие от громоздких металлических конструкций удачно вписываются в общую концепцию интерьерного оформления кухонных помещений.

Для изготовления вентиляционных коробов применяют высококачественный полимерные материалы – поливинлхлорид, полиэтилен, пропилен. Полимерный материал экологически безопасен, не содержит в своем составе вредных для здоровья токсических веществ, соединений.

Используя высококачественную арматуру, фурнитуру, надежные крепежи, специальные герметики для обработки мест соединения можно без проблем обустроить надежную, высокоэффективную систему приточной вентиляции для дома или квартиры.

Виды, применение пластиковых коробов

Основная задача воздуховодов – обеспечение нормальной циркуляции воздушных масс, устранение загрязненного воздуха через систему вентиляционных труб (вытяжку).

Под определением вентиляционные короба пластиковые понимают участок воздуховода от вытяжки до вентиляционного отверстия в стеновой поверхности.

Полимерные воздуховоды классифицируют на:

Изделия с круглым сечением. Применяют для обустройства длинных трасс вентиляционных систем. Диаметр Сечения круглых венткоробов составляет 50, 125, 150 мм.
Прямоугольные венткороба.
Короба овальной формы.
Гибкие. Могут быть прямоугольной, круглой формы. Длина гибких воздуховодов – 15-20 м.
Кухонные воздуховоды для обустройства вытяжки. Идеально гладкая внутренняя поверхность не создает преград для прохода потоков воздушных масс.

Полимерные воздуховоды, ПВХ каналы находят широкое применение при обустройстве вентиляции в жилых, общественных, административных помещениях. Подобные конструкции применяют и для того, чтобы замаскировать неприглядный фрагмент трубы на участке между вытяжной системой и потолком, а также в качестве элемента для кухонной вытяжки.

Коррозионная устойчивость позволяет применять полимерные венткороба для организации вентсистем в помещениях с высоким уровнем влажности – на кухнях, столовых, душевых, ванных.

Для организации эффективной приточной вентиляционной системы в жилых, общественных помещениях в большинстве случаев применяют вентиляционные короба пластиковые прямоугольные. Размеры стандартных прямоугольных коробов составляют 60×120, 60*204 мм, 110*55, толщина стенок – 3-4 мм.

Прямоугольные пластиковые венткороба более органично вписываются в общую концепцию дизайна, подходят для создания компактных бытовых вентиляционных систем. Провести монтаж прямоугольных воздуховодов можно без проблем в труднодоступных местах.

При необходимости можно задекорировать воздуховод, используя обои, облицовочные стройматериалы, или перекрасить в нужный цвет. Сечение пластиковых коробов подбирается с учетом мощности вентиляционной системы.

О монтаже пластиковых воздуховодов можно посмотреть на видео:

Преимущества венткоробов из пластика

Вентиляционные короба из пластика, ставшие достойной альтернативной заменой металлическим, имеют следующие преимущества:

невысокую стоимость
привлекательный эстетичный внешний вид
отличные качественные, эксплуатационные, практические параметры
высокую степень надежности, механической прочности, износоустойчивости
длительный эксплуатационный ресурс
не подвержены деформации
устойчивы к воздействию агрессивных химических веществ, перепадам темпеатур
не подвержены коррозии

Еще одно неоспоримое преимущество полимерных воздуховодов – их универсальность. Венткороба из пластика можно применять для организации вентиляции, вытяжки, других систем.

Изделия из полимерных материалов, в отличие от стальных воздуховодов, имеют меньший вес, что значительно упрощает монтаж. Практичный пластик может принимать любые формы, что очень удобно и практично при обустройстве бытовых вентиляционных систем.

Хорошая монтажная способность позволяет организовывать кухонные воздуховоды различной протяженности, используя обычную ножовку. Добиться надежного, прочного соединения всех конструкционных элементов системы можно путем их нагревания до необходимых температур.

Учитывая простоту монтажа, провести работы по обустройству вентиляционной системы можно вполне самостоятельно, имея базовые навыки в проведении ремонтных работ.

Легкий вес, наличие большого количества комплектующих элементов, деталей позволяет сконструировать вентиляционный кухонный короб любой, даже самой сложной конфигурации. В чем можно убедиться, просмотрев многочисленные фото, иллюстрации установленных готовых систем.

Современные полимерные материалы, которые применяют для изготовления воздуховодов, экологически безопасны, не выделяют вредных химических, токсических компонентов. Уникальные качественные характеристики полимерных материалов объясняют высокую стойкость к износу, деформации, механическим факторам, воздействию влаги, ультрафиолета, другим неблагоприятным факторам воздействия.

Пластиковые короба имеют длительный эксплуатационный термин, не требуют затрат на обслуживание и ремонт. В отличие от стальных воздуховодов, пластик абсолютно не подвержен коррозионным процессам, на нем не образовывается конденсат, поэтому даже если на поверхности венткороба появится трещина, разрушение канала не произойдет.

Вентиляционные короба пластиковые для вытяжки имеют гладкую внешнюю, внутреннюю поверхность, которая не позволяет скапливаться пыли, частичкам жира, саже, другим элементам, которые затрудняют нормальный проход воздуха.

После проведения монтажа полимерные короба не нуждаются в дополнительной отделке, благодаря высоким эстетично-визуальным параметрам. Практичный дизайн, приятный внешний вид, эргономичная форма изделий гармонично вписывается в дизайн, внутреннее оформление кухонного пространства.

Недостатки полимерных венткоробов

Несмотря на перечисленные преимущества, пластиковые короба для вентиляции имеют недостатки. К «минусам» изделий можно отнести: низкую степень огнеустойчивости. Непосредственный контакт с открытым огнем приведет к деформации, оплавлению изделий без возможности восстановления их первоначальной формы.

Монтаж пластиковых вентиляционных воздуховодов допустимо проводить в помещениях, в которых температурный режим не превышает 50 градусов. По этой причине полимерные воздуховоды не востребованы при обустройстве промышленных вентиляционных систем.

К тому же подобные воздуховоды трудно монтировать в помещениях, частных домах с установленной паровой защитой. Температурный эксплуатационный режим – от -15 до +40 градусов.

Что нужно знать при выборе воздуховодов

Пластиковые короба для вентиляции

Перед тем, как приступить к организации вентиляционной системы, необходимо определиться с ее видом, назначением, уровнем мощности.

Пластиковые венткороба подбираются с учетом габаритов, специфики планировки, общего метража площади кухонного помещения.

Чтобы обеспечить эффективное функционирование вентиляции, на начальном этапе составляют проект, который поможет определить расположение, размеры, необходимую площадь сечения, особенности монтажа и функционирования.

Чтобы избежать ошибок, проектирование качественной, высокофункциональной вентиляционной системы лучше всего доверить квалифицированным специалистам.

Эффективность работы, уровень производительности приточных систем вентиляции определяется не только правильно проведенным монтажом, соблюдением основных технических критериев, но и площадью поперечного сечения, формой канала.

Согласно установленным действующим техническим нормативам вентиляционная система должна свободно пропускать воздушные потоки внутри помещений за один час.

Приток свежего воздуха должен составлять 3 м3 на 1 м2. площади. Чтобы предотвратить появление лишнего гула, важно правильно подобрать размеры воздуховода.

Что касаемо выбора формы вентиляционных коробов, при выборе нужно исходить из стилевого оформления, дизайна помещений. Пластиковые воздуховоды имеют круглую, прямоугольную, овальную форму.

В этом плане можно отталкиваться от своих личных предпочтений, имеющегося свободного пространства. В отличие от прямоугольных воздуховодов, круглые короба обеспечивают более тихую, практически бесшумную работу системы.

Планируя провести монтаж вентиляционной системы самостоятельно, не менее важно знать тонкости, нюансы соединения полимерных воздуховодов. Особое внимание необходимо уделять герметичности соединения всех элементов.

Крепежный механизм на длинных участках коробов должен быть установлен через каждые два метра, на кротких – через каждые 100 см.

Неправильно проведенный монтаж, нарушение герметичности в местах соединения конструкционных элементов может привести к появлению сторонних запахов, приведет к снижению производительности системы, снизит эксплуатационный ресурс.

Схема монтажа вентиляции

Экологическая безопасность, высокая гигиеничность, возможность обработки полимерных поверхностей специальными антистатическими составами, придающими пластику пылеотталкивающие характеристики, объясняют популярность подобных вентсистем. Венткороба из пластика обеспечивают практически бесшумную работу системы.

Эксплуатационный режим при правильно проведенном монтаже, своевременном обслуживании системы составляет 45-50 лет.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Пвх короба вентиляционные – Прямоугольные пластиковые воздуховоды Пластивент

Пвх короба вентиляционные – Прямоугольные пластиковые воздуховоды Пластивент

Вентиляционные пластиковые короба (воздуховоды)

Воздуховоды из пластика: из каких материалов делают

Плюсы и минусы, область применения

Где можно использовать

Достоинства и недостатки

Сечение пластиковых воздуховодов и их размеры

Сечение круглых пластиковых воздуховодов

Сечение прямоугольных вентиляционных труб

Что лучше: круглый или прямоугольный воздуховод?

Особенности монтажа

Фасонные элементы и крепление к стене и потолку

Особенности сборки

Вентиляционные пластиковые короба (воздуховоды)

Воздуховоды из пластика: из каких материалов делают

Плюсы и минусы, область применения

Где можно использовать

Достоинства и недостатки

Сечение пластиковых воздуховодов и их размеры

Сечение круглых пластиковых воздуховодов

Сечение прямоугольных вентиляционных труб

Что лучше: круглый или прямоугольный воздуховод?

Особенности монтажа

Фасонные элементы и крепление к стене и потолку

Особенности сборки

Вентиляционные пластиковые короба (воздуховоды)

1. Воздуховоды из пластика: из каких материалов делают

2. Плюсы и минусы, область применения

2.1. Где можно использовать

2.2. Достоинства и недостатки

3. Сечение пластиковых воздуховодов и их размеры

3.1. Сечение круглых пластиковых воздуховодов

3.2. Сечение прямоугольных вентиляционных труб

3.3. Что лучше: круглый или прямоугольный воздуховод?

4. Особенности монтажа

4.1. Фасонные элементы и крепление к стене и потолку

4.2. Особенности сборки

Пластиковые вентиляционные короба прямоугольные (фото, видео)

Современные вентиляционные короба – детище прогресса

Особенности сборки вентиляции из ПВХ-коробов

Короб для вытяжки пластиковый: преимущества, комплектующие, сборка

Пластиковый короб для вытяжки: преимущества и недостатки

Пластиковый вентиляционный короб: элементы системы

Тонкости и нюансы соединения пластиковых воздуховодов

Вентиляционный короб — виды, применение и монтаж

Особенности

Монтаж

Демонтаж

Восстановление

Преимущества и недостатки коробов из пластика

Выводы

Вентиляционные короба пластиковые: достоинства и недостатки

Что представляют собой пластиковые короба вентиляционные

Виды, применение пластиковых коробов

Преимущества венткоробов из пластика

Недостатки полимерных венткоробов

Что нужно знать при выборе воздуховодов

Добавить комментарий Отменить ответ

Рубрики
