Прожектора диодные уличные – Как выбрать надежный светодиодный уличный прожектор

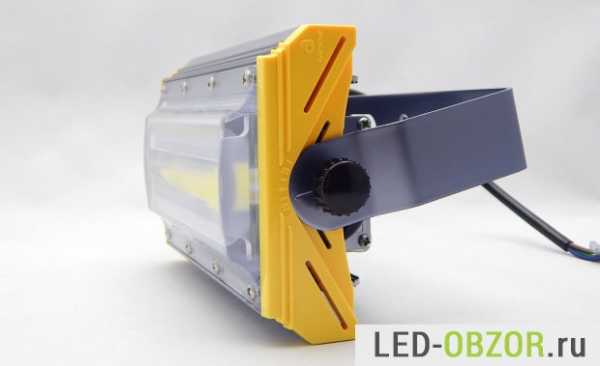

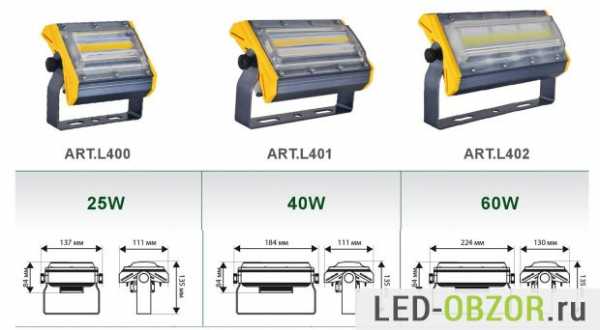

Конструктивно диодный светильник для улицы выполнен правильно, ничего лишнего, с использованием фокусирующей оптики. Бытовые светодиодные прожектора для уличного освещения в основном производят с рефлектором (отражателем), который собирает свет в одном направлении. Чтобы вам было понятней, отражатель как ручном фонарике. Перед светодиодом установлена оптика в виде длинной линзы, что позволяет сократить общие габариты изделия. Желтый COB светодиод установлен на ребристый радиатор, к которому монтируется стеновое крепление.

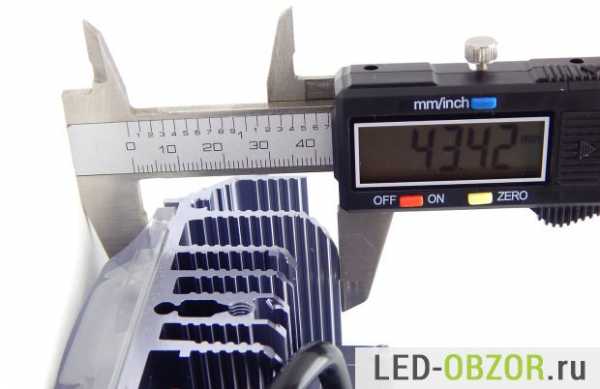

Угол поворота составляет +/- 20°, что в сумме составляет 40°, для большинства вариантов  использования будет достаточно.

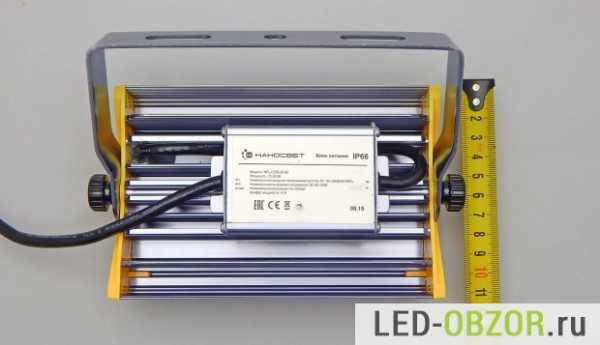

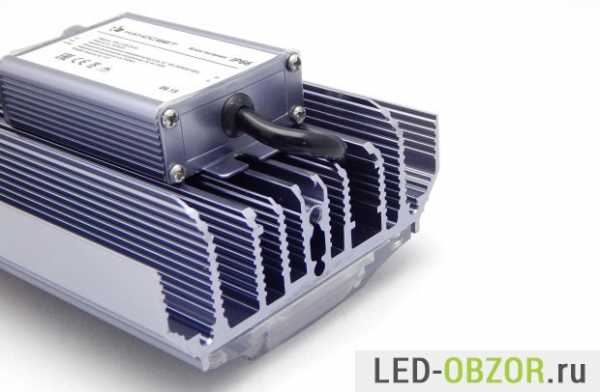

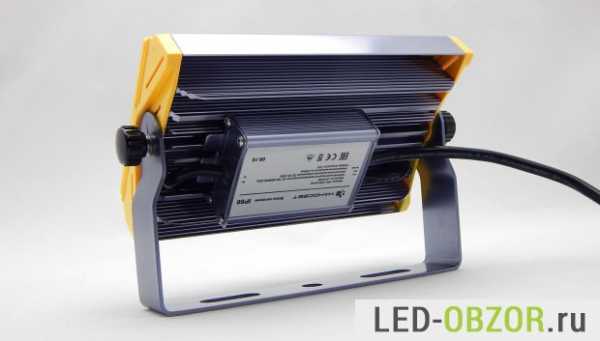

Драйвер крепится сзади к двум ребрам и свободно передвигается по ним. От выпадения его ограничивают желтые заглушки и скоба.

Оптика

Начинка

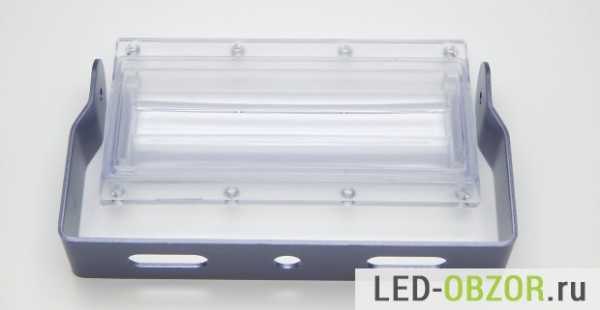

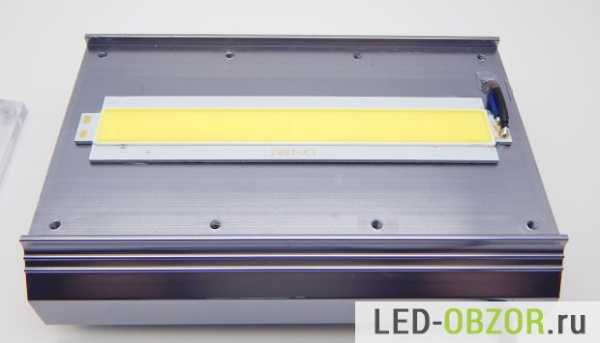

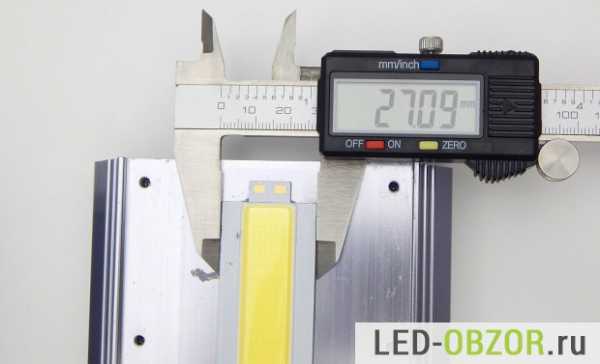

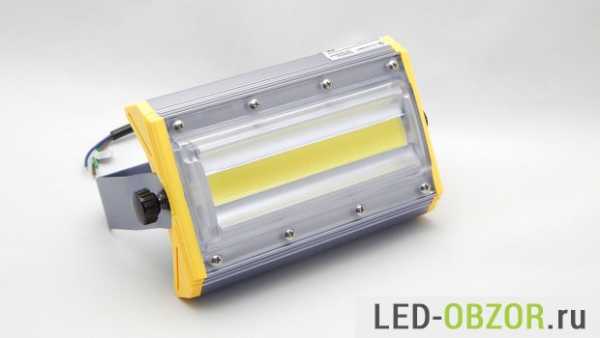

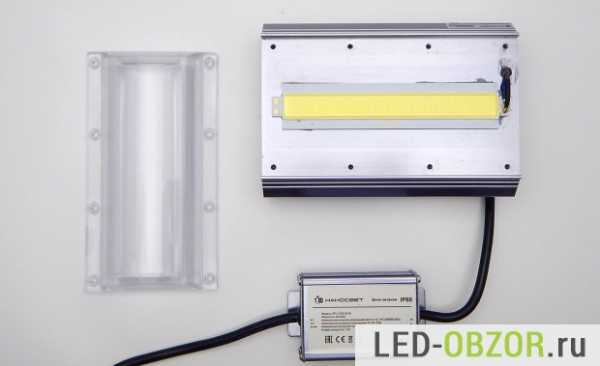

Вся начинка состоит из мощного COB светодиода, закрытого линзой из пластика. COB диод ничем не прикручен к алюминиевому радиатору. Держится плотно за счет серой термопасты, которая не высыхает и достаточно вязкая.

И тут производитель меня удивил не в лучшую сторону. Посмотрев с боку на КОБ чип, я увидел щель почти в 1 миллиметр между ним и радиатором. С другой стороны тоже такая же щель.

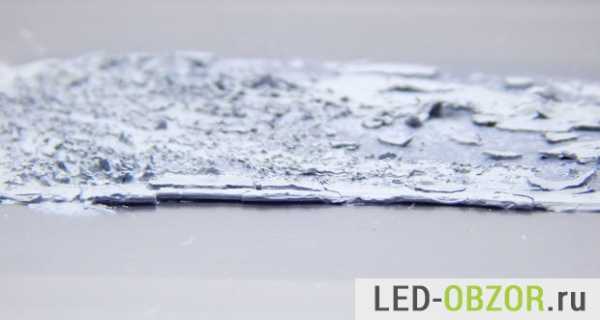

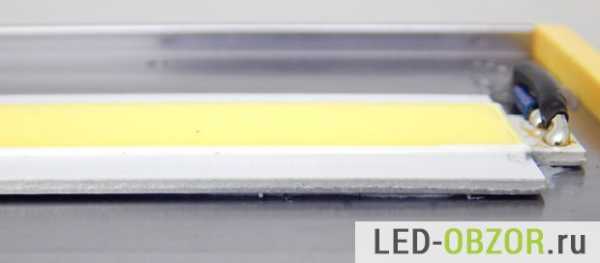

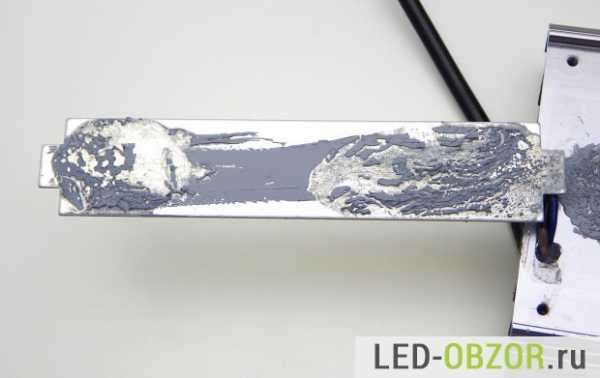

Отдираю диод и вижу ужасную картину:

1. теплопроводной пасты не пожалели, её много;
2. намазана они в основном только на концах толстым слоем в 1мм.;
3. размазана неравномерно;
4. судя по отпечаткам пасты в середине КОБ вообще не соприкасается с основанием, нет отпечатков на поверхностях;

Технология нанесения пасты нарушена, она должна быть нанесена тонким слоем и заполнять пустоты между соприкасаемыми поверхностями. Толстый слой снижает теплопроводность, а щель по середине снижает надежность и срок работы.

Исправить этот недостаток очень просто, достаточно убрать излишки термопасты и плотно посадить обратно. Сделать можно не спеша за 5-10 минут.

Диммирование

Некоторых покупателей интересует возможность диммирования, увеличение и уменьшения светового потока диммером. Такая функция у бытовых прожекторов встречается не часто, в данном led светильнике яркость нельзя регулировать, указано в спецификациях и на коробке.

Энергопотребление

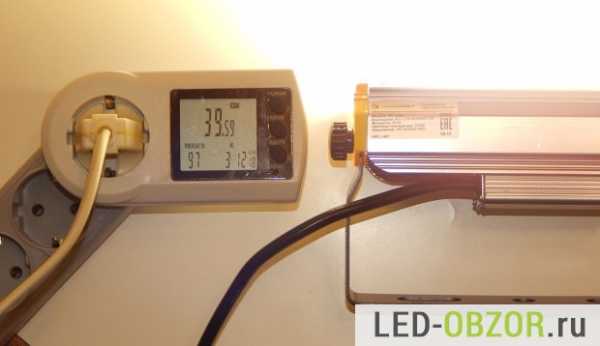

Измерения ваттметром показали мощность в 39,5W, которая соответствует заявленной. Коэффициент мощности получился 0,97. Он характеризует активную мощность и реактивную. Для мощных приборов это важный показатель, от которого зависит сечение проводов при подключении.

Световой поток, с рассеивателем и без

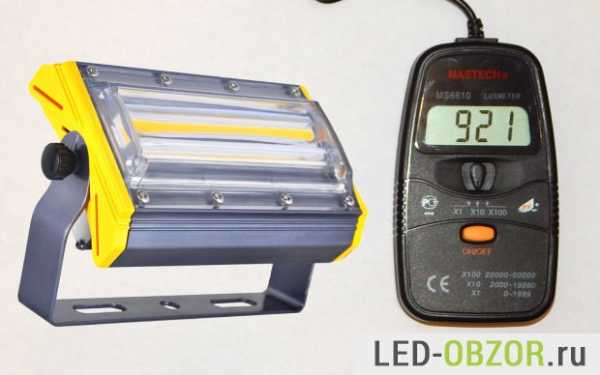

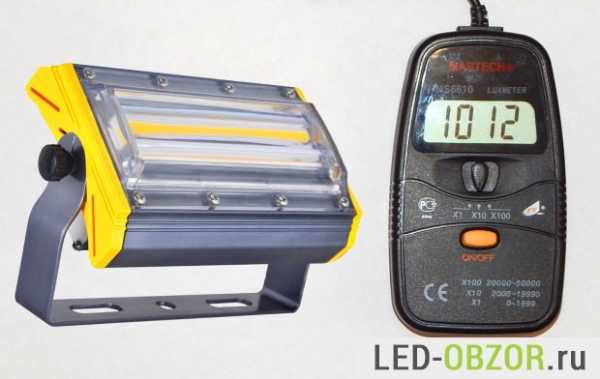

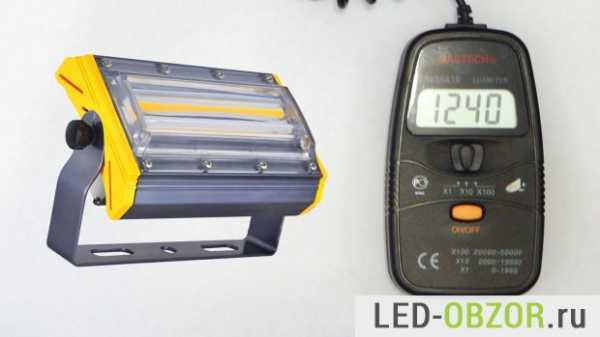

Измерим самый интересный и важный параметр, количество Люмен. Показания люксметра умножаем на 10 и делим на коэффициент 2,16 и получим Люмены. Перед тестом прогреваем в течение 1 часа до рабочего режима.

Замеры показали 4263 Люмен вместо обещанных 4000лм, отличный результат. У ширпотреба этот показатель бывает меньше обещанного на 10% — 20%.

Посчитаем сколько света теряется на линзе:

• 5175лм – 4263лм = 912лм
• 912лм / 5175лм = 17% света поглощает оптическая система, угол свечения которой 90°.

Из книги по светотехнике. Любая оптика, даже самая хорошая простая, снижает световой поток минимум на 8%. Нашем случае оптическая система сложной формы.

Сравнение с ширпотребом

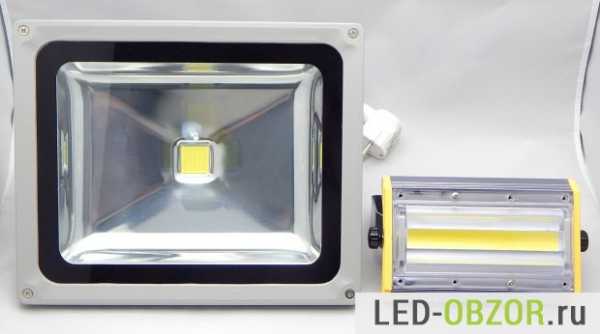

Для наглядного сравнения у соседа был позаимствован новый светодиодный светильник IEK СДО 01-50. Гигантский представитель ширпотребной светотехники для улицы на 50W. Он считается ширпотребом, потому что такие модели встречаются у большинства производителей. Торговые марки закупают их в одном месте, затем они продаются под разными названиями и маркировкой.

Оба образца с одинаковым световым потоком 4000лм.
Подробное сравнение вы можете прочитать в статье Сравнение светодиодных прожекторов.

Параметры диода

Даже при условии плохого контакта с системой охлаждения, COB чип показывает отличные результаты. Его чистая светоотдача примерно 143 лм/вт, это говорит о его высоком качестве и большом сроке службы.

• 40W * 0,9 (КПД драйвера) = 36W чисто на КОБ чип
• 5175лм / 36W = 143 лм/вт светоотдача LED чипа.

Падение светового потока косвенно характеризует качество прожектора и самого COB светодиода. Если процент снижения яркости небольшой, то COB диод трудится нормальном режиме и система охлаждения справляется с теплом.

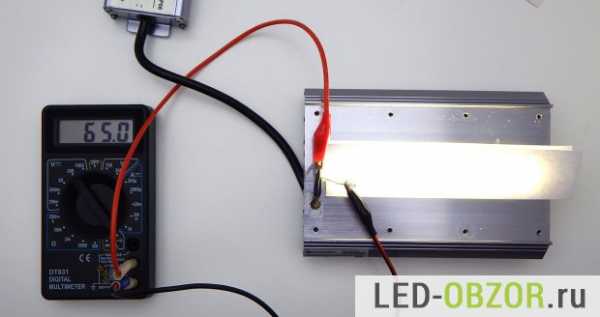

Напряжение питания 65 Вольт.

Нагрев

При расчете срока службы следует учитывать температуру окружающей среды при которой будет работать диодный источник. Светодиодные лампы в основном работают в внутри помещений при средних 20°. Для уличной эксплуатации совершенно другие условия. В средней полосе России среднегодовая температура составляет от 0 до +2 градусов. Примерно половину года температура ниже 0° и доходит до минус 20°-30°, что продлевает срок службы хорошего светодиода до 2-3 раз.

Даже при плохом контакте COB чипа с системой охлаждения температура в пределах нормы. Кристаллы современных диоды для бытового освещения по спецификациям могут нагреваться до 110°. Замечу, именно кристалл, а не корпус led чипа.

Так же мы видим большую разницу между температурой КОБа и корпуса рядом с ним. Расстояние между точками замера 2 см. Если поставить КОБ качественно без щелей и зазоров, то она усреднилась и примерно получилась бы 81,5°.

Вычисления.

• 97° — 66° = 31°
• 31° / 2 = 15,5°
• 97° — 15,5° = 81,5°

Коэффициент пульсаций света

Radex Lupin

Проверим насколько хорошо справляется со своими обязанностями драйвер, насколько хорошо он стабилизирует ток. Для уличного светодиодного освещения это не важный показатель.

Высокий коэффициент пульсаций в 84% может говорить об отсутствии электролитических конденсаторов, которые выводят led прожектор из строя раньше светодиодов.

Амплитуду пульсаций и их форму вы можете видеть осциллограмме.На нижней спектрограмме видно пики на частотах 100Гц и 200Гц, на которых коэффициент пульсаций составляет 84%. У обычной лампочки накаливания 15%.

Блок питания, драйвер

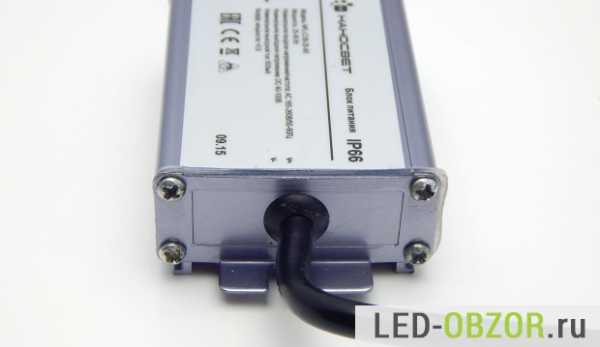

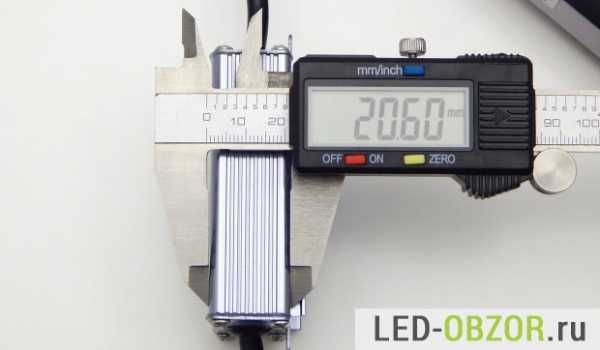

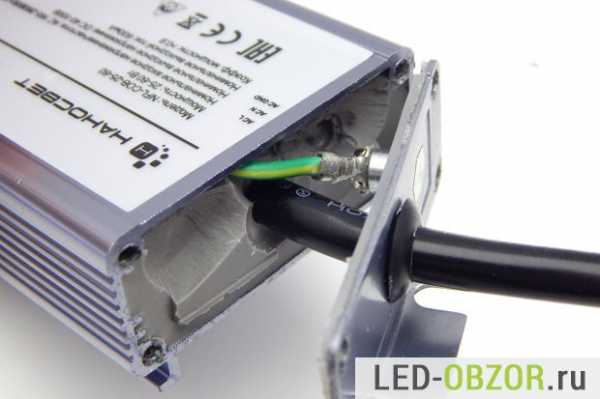

Блок питания (драйвер) герметичный IP66. Изготовлен из анодированного алюминия, смотрится солидно. Торцевые крышки посажены на герметик, который немного вытекал при закручивании шурупов.

Внутри всё залито резиноподобным герметиком, корпус заземлен. До начинки не добраться, расковыривать долго. На выходе 65V.

Тест на выключатель с подсветкой

В быту наибольшей популярностью пользуются светодиодные уличные прожекторы с датчиком движения. Но есть еще 3 варианта автоматизации включения, для этого комплектуются:

1. датчиком освещенности;
2. включение по расписанию при помощи блока управления;
3. выключатель с подсветкой, светится в темноте.

Как мы знаем, большинство светотехники начинают мигать, если в выключателе установлена подсветка неоновой лампой или светодиодом. Небольшой ток проходит, что вызывает вспышки светодиодов от частых до редких. Это зависит от конструкции драйвера и указываются в спецификациях к товару.

Во время теста диодный прожектор для уличного освещения показал свою полную совместимость с подсветкой выключателя. За 30 минут он никак не реагировал, не мигал, не было тусклого свечения. То есть эта проблема была решена изготовителем, у ширпотреба такого нет, и могут мигать как стробоскопы.

Угол свечения

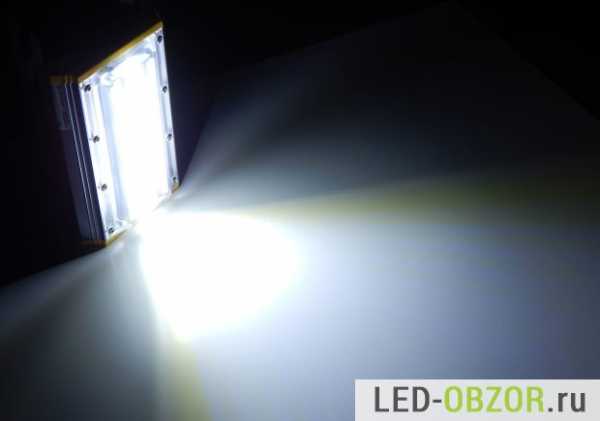

Угол свечения соответствует заявленным 90 градусам, это видно по фото. Фотографии сделаны с заниженной экспозицией, чтобы было видно светораспределение, называемое «кривые силы света», сокращенно КСС. Если фото обработать и сделать более контрастным, то будет отчетливо видно линии КСС.

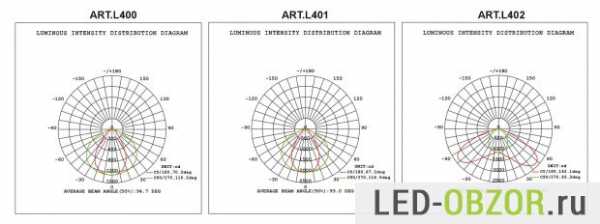

Эмуляция КСС по фото

Масса

Дешевые уличные led прожекторы с аналогичным световым поток имеют массу около 3кг, тестируемая модель всего 802 грамма. Даже скоба крепления не железная, а из легкого анодированного сплава.

Итоги

Световые характеристики и качество комплектующих оказались на высоком уровне. Световой поток указан честно и в соответствии со стандартами. Количество люмен оказалось больше, чем было обещано изготовителем.

Приобрести можно в магазине http://ledroid.ru
Получите скидку 5% на весь ассортимент, указав скидочный купон «ledobzor»

Конечно, не очень приятна проблема с толстым слоем посты под LED чипом. Может это единичная проблема или конкретной партии, нет возможности проверить это. Это легко устранимая мелочь, которую можно исправить равномерным размазыванием термоинтерфейса.

Я всегда рекомендую любую светодиодную лампу или светильник перебрать перед эксплуатацией, чтобы устранить недостатки в сборке. За счет этого вы можете продлить её жизнь до 2 раз, соответственно и сэкономить.

Как вы видите, уже нельзя выбирать светодиодную светотехнику по размерам корпуса или мощности. Если раньше светоотдача у большинства была на уровне 80 лм/вт, то теперь она может доходить до 160 лм/вт. При одинаковом энергопотреблении количество люмен может отличатся в 2 раза.

led-obzor.ru

Светодиодные прожектора для уличного освещения: как выбрать

Предъявляемые требования к уличному и внутреннему освещению сильно отличаются. Что главное внутри помещения – хорошая цветопередача, а на улице важна большая мощность осветительного прибора. Сегодня рассмотрим работу светодиодного прожектора. Известно, что светодиодные лампы отличаются длительным сроком эксплуатации. Это очень важный показатель для наружного освещения, так как частая смена перегоревших лампочек накаливания сопровождается трудностями самого технологического процесса. К тому же светодиоды часто комплектуют датчиками автоматического включения, что позволяет экономить электроэнергию. Всем этим требованиям отвечают светодиодные прожектора для уличного освещения, объединившие в себе главные качества – долговечность и мощность.

Различие прожекторов по назначению

Условное разделение прожекторов определяет их предназначение. Осветительные приборы бывают общего пользования и для выполнения определенных задач.

Назначение специализированных прожекторов разделяют на 3 группы:

• поисковые приборы предназначены для дальнего освещения. Их применяют военные;
• сигнальные приборы применяются на маяках или других сооружениях для передачи информации;
• приборами заливающего света освещают спортплощадки, театральные сцены и другие большие площади.

Что касается прожекторов общего пользования, то их луч может быть узконаправленного действия или охватывающий площадь с углом до 180^о. Обычно такие приборы имеют меньшую мощность.

Особенности конструкции прожекторов

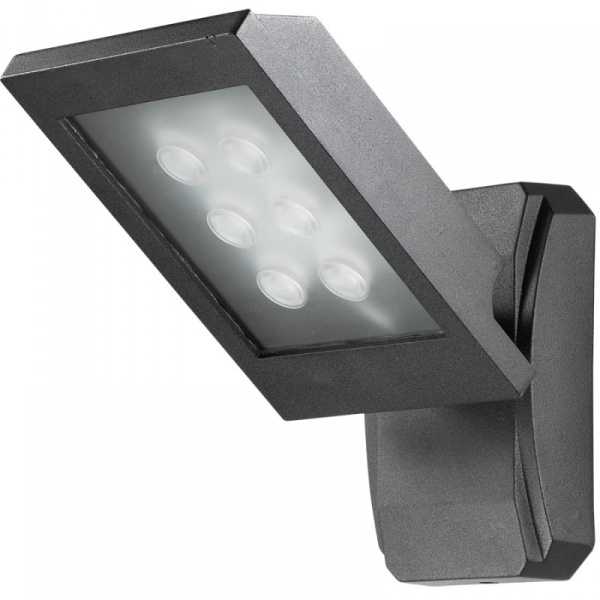

По форме осветительные приборы бывают самые разнообразные. Однако чаще всего светодиодным прожекторам для освещения производитель придает форму квадрата или прямоугольника. Это связано с удобством их применения. Ими делают освещение фасадов зданий, приусадебного участка, рекламных вывесок.

Не менее популярны приборы с круглыми или овальными корпусами со светодиодными лампами внутри. Их мощность может быть от 10 Вт и более, что зависит от габаритов освещаемого объекта. Круглый или овальный светодиодный прожектор помогает акцентировать внимание на определенном освещаемом участке.

Типы светодиодных прожекторов

На данный момент светодиодные прожектора производятся трех типов: театральные, заливающего света и фасадные. Первый тип можно отнести к специализированным приборам, поэтому рассмотрим два последних типа, устанавливаемых на улице.

Прожекторы заливающего света

Популярность этого типа прожекторов обусловлена широким применением во всех областях наружного освещения. Приборами освещается не только улица, но и ж/д объекты, склады, площади. По конструкции устройство напоминает led светильник, состоящий из корпуса, чаще всего алюминиевого, внутри которого закреплены электронные платы со светодиодами. Тыльная сторона корпуса имеет радиаторы охлаждения. То есть – это обычные алюминиевые ребра, служащие отводом тепла от светодиодов. Лицевая часть прожектора закрыта прозрачным оргстеклом. Оно защищает электронную начинку прожектора от влаги, грязи и внешнего механического воздействия.

Некоторые модели без вторичной оптики имеют широкую кривую линию света. Эти приборы можно применять вместо фасадных прожекторов, но из-за больших габаритов корпуса не всегда возможно закрепить их к зданию.

Прожекторы фасадные

Общая конструкция фасадных приборов идентична: та же алюминиевая теплоотводящая площадка, на которой стоят платы со светодиодами, корпус и защитное стекло. Однако отличие есть, и это освещенность. Прожектора обеспечивают освещение архитектурных сооружений, памятников, фасадов зданий и других подобных конструкций. То есть – это своего рода подсветка, акцентирующая внимание на определенном объекте. Фасадные приборы освещения, в отличие от заливающих аналогов, создают меньшей длины луч света, но с большим углом и равномерным рассеиванием по объекту.

Область применения прожекторов

Стоимость светодиодных прожекторов довольно высокая, но их применение давно оправдано. Освещение на улице с помощью этого прибора можно установить в любом месте. Коммунальные службы устанавливают прожектора для освещения дворов, парков и других общественных объектов. Освещение придомовой территории давно популярно у частных застройщиков. Подсветка административных зданий, строительных объектов, в общем, применяются везде, где нужен свет.

Основные технические характеристики приборов

Рассмотреть основные технические характеристики можно только конкретного прибора. Ведь сюда входит мощность, световой поток, цветопередача, степень защиты и угол освещения. По общему обзору технические характеристики представляют составные детали самого прожектора: светодиоды, радиатор, корпус, электронные платы и механизм для монтажа.

Общие характеристики еще выражают достоинства осветительного прибора:

• высокий показатель световой отдачи;
• устойчивость к вибрации, чему часто подвергается уличное освещение;
• длительный срок эксплуатации – минимум от 30 тыс. часов;
• количество циклов включение/выключение и незначительный перепад напряжения не влияют на срок службы изделия;
• светодиоды выдерживают диапазон наружных температур от -50 до +50^оС;
• высокий показатель цветопередачи возможен не за счет цветового фильтра, а благодаря материалу полупроводника;
• в составе светодиодов нет ядовитых веществ. Им не требуется специальная утилизация.

По рассмотренным следующим характеристикам выбирают прожектора для определенных целей.

Материал корпуса

Качественные прожектора имеют алюминиевый корпус. Это обусловлено прочностью конструкции и хорошим теплоотводом. Дело в том, что светодиоды при работе нагреваются. Конечно меньше, чем лампа накаливания, но все же определенное тепло от них исходит. Алюминий идеально отводит тепло, увеличивая тем самым срок эксплуатации светодиодов.

Часто встречаются дешевые прожектора с пластиковым корпусом. Внутри, конечно, под светодиодами алюминиевая площадка стоит, но ее эффективность ниже, чем у предыдущего варианта.

Степень защиты

Этот параметр определяет возможность использования светодиодного устройства в определенной среде. Степень обозначается двумя буквами «IP», после которых идут две цифры. Первая – указывает степень защиты от пыли, вторая – защита от проникновения воды. Чем выше цифры, тем лучше защита прибора. Для уличного освещения минимальный показатель защищенности от пыли – 6, а от влаги – 5.

Для ясности давайте рассмотрим примеры:

• значение IP 44 указывает, что установка прожектора возможна только внутри здания;
• уличное освещение выполняют приборами с защитой IP 65;
• для подсветки зданий иногда прожектора ставят на грунт. Их степень защиты должна быть IP 67;
• существуют светодиодные прожекторы для бассейнов и других подводных объектов. Их степень защиты обозначается IP 68.

Существуют светильники для работы во взрывоопасной среде. Их производят в специальных корпусах.

Цветовая температура

Светодиоды имеют свойство излучать свет разной температуры. Этот показатель измеряется по шкале Кельвина. Для ясности рассмотрим 3 варианта:

• значение 2700К указывает, что светодиоды излучают белый теплый свет;
• показатель 4000К характерен для нейтрального белого света;
• цветовая температура 6000К указывает на холодный белый свет.

Согласно цветовой температуре подбирают прожектора по предназначению. Например, подсветка веранды выполняется теплым светом, а вход гаража лучше осветить нейтральным светом.

Уровень освещенности

Многих интересует вопрос при покупке светодиодных изделий их дальность освещения. Если говорить об освещенности, то она измеряется Люксами. На светодиодном приборе освещения указывается световой поток в Люменах. Эти две единицы между собой равны, то есть 1 Люкс = 1 Люмену. Уровень освещенности имеет соотношение 1 Люкс/1 м² освещаемой площади.

Что касается уличного освещения, то для подсветки дорожек достаточно 10 Люкс, автомобильную стоянку освещают источниками света 75 Люкс, склады – 100 Люкс. Оптимальный уровень освещенности для чтения составляет 300 Люкс.

Насколько далеко будет светить прибор или какую площадь он может охватить, можно рассчитать по удельной мощности. Расчеты ведутся по формуле Р = w х S для ламп накаливания, так как изначально этот метод был разработан именно для них. В случае со светодиодами полученный результат по этой формуле делят на поправочный коэффициент – число 5.

Вернемся к формуле, где w представляет справочную величину удельной мощности. Например, показатель для автомобильной стоянки составляет 2 Вт/1м². Что касается S, то это освещаемая площадь объекта. Допустим, есть автостоянка общей площадью 140 м². По формуле умножаем площадь на справочную величину и получаем 280 Вт. Именно такой мощности лампу накаливания нужно поставить в прожектор. Однако нам надо выбрать мощность светодиодного источника света. Значит, результат 280 делим на поправочное число 5 и получаем результат 56 Вт. Округлив в большую сторону, получаем, что для освещения автостоянки площадью 140 м² необходим светодиодный прожектор мощностью 60 Вт.

Угол освещенности

Каждый прожектор имеет угол освещенности, и от этого зависит, какую территорию он охватит. Рассмотрим примеры расчета для двух прожекторов мощностью 60 Вт с разными углами освещенности – 120 и 60^о.

Расчет для прибора с углом излучения света 120^о определяется по формуле:

где: R – дальность освещенности, W – мощность прожектора, L – показатель освещенности.

Световое пятно представляет круг, и его радиус приравнивается к расстоянию до прожектора. По следующей формуле узнаем S – площадь освещенности.

Расчет для прибора с углом излучения света 60^о определяется по другой формуле:

Обозначения те же самые, только изменены коэффициенты. По этим формулам можно сделать вывод: чтобы осветить автостоянку площадью 140 м² светодиодным прожектором мощностью 60 Вт с углом освещенности 60^о, прибор надо удалить от объекта в 2 раза. Это поможет охватить такую же площадь, какую способен осветить прибор с углом 120^о.

Устанавливаются светодиодные прожекторы для наружного освещения довольно просто, так как снабжены специальными монтажными скобами. Этим механизмом фиксируют корпус к опоре, а затем подключают провода.

electrifix.ru

Как подключить светодиодный прожектор к сети 220: этапы и правила монтажа

Светодиодная продукция появилась на рынке несколько лет назад, став настоящим прорывом в светотехнике. Эти универсальные, долговечные и надежные устройства характеризуются массой других достоинств, к числу которых можно отнести высокую экономичность и многофункциональность.

Неудивительно, что люди интересуются, как подключить светодиодный прожектор. Ведь приборы используются на административных, производственных объектах, для декоративного освещения дачных участков, садов и внутренней территории загородных домов.

Выполнение данных действий требует наличия определенного уровня знаний в области электрики. Профессиональные монтажники не рекомендуют самостоятельно выполнять подключение светодиодных прожекторов, поскольку это может привести к возникновению неполадок и полному выходу из строя софита. Тем не менее, если вы будете действовать внимательно и отнесетесь с ответственностью к работе на каждом этапе, то результат будет положительным.

Сфера использования

Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.

Устройства СДО 5 могут использоваться для освещения складских помещений, производственных цехов, что обусловлено низким потреблением электроэнергии и малыми финансовыми затратами. Высокая стоимость изделий быстро окупается из-за экономичности, поскольку на таких объектах они эксплуатируются практически круглосуточно.

Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.

Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.

Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.

Конструкция светодиодного прожектора

Большинство прожекторов данного типа изготавливается на основе алюминиевого корпуса, содержащего стеклянные или пластиковые рефлекторы для рассеивания света или формирования узконаправленных световых пучков. Наличие нескольких наклонных зеркал внутри корпуса или специальных панелей (не обязательно стеклянных) позволяет задавать нужное направление светового потока.

Рабочая часть прожектора называется светодиодной матрицей. Она состоит из одного или нескольких полупроводников, впаянных в обычную плату. Несмотря на то, что матрица не выделяет тепло наружу, она нагревается изнутри. От того, насколько качественно будет организован отвод тепла, зависит продолжительность эксплуатации устройства.

В этих целях используются специальные радиаторы. В процессе нагрева температура по подложке с минимальным сопротивлением уходит на радиатор (обязательно наличие термопасты).

Для стабильной и продолжительной работы светодиодам необходимо постоянное напряжение с минимальными перепадами. За соблюдение данного требования отвечает дополнительный элемент – драйвер (блок питания). Эта небольшая деталь содержит трансформатор, диодный мост, конденсатор и стабилизаторы. Может быть дополнена иными электротехническими компонентами.

К уличным прожекторам нередко подключают датчики движения, поэтому они работают только при необходимости, когда сенсор регистрирует приближение человека. Датчик движения характеризуется разными параметрами, среди которых – чувствительность и диапазон действия. От первой характеристики зависит, будет ли устройство реагировать на передвижение собаки и других мелких существ, от второй – на каком расстоянии должен находиться от прожектора человек, чтобы включился свет.

Еще одним новшеством в схеме подключения светодиодных прожекторов является автоматический коммутатор. Он реагирует на уровень освещенности окружения и в зависимости от того, насколько в комнате/на территории темно, включает осветительный прибор на определенную мощность. К примеру, днем в солнечную погоду прожектор и вовсе не включится.

Техника безопасности и рекомендации по эксплуатации

Несоблюдение правил электротехнической безопасности при монтаже, подключении и эксплуатации осветительных приборов приведет к неприятным и трагическим последствиям.

Руководствуйтесь следующими рекомендациями:

1. Независимо от того, устанавливаете вы прибор к сети 220 В или монтируете устройство на 12 В, питаемое от аккумулятора, перед работой никогда не мочите руки. Избегайте взаимодействия с электротехникой, если руки влажные или вспотевшие. Никогда не выполняйте какие-либо операции с уличным освещением, если на улице сыро и пасмурно.
2. Обязательно отключайте цепь от сети питания, что позволит избежать поражения электрическим током.
3. Замерьте напряжение в сети и убедитесь, что его значение не превышает 220 В (допустимы небольшие отклонения — на 5-6 %).
4. Избегайте близкого расположения прожектора к маломощным приборам.

5. Старайтесь не использовать рядом со светодиодными устройствами какие-либо химикаты.
6. Если заметили перебои в работе led-прожектора, то отключите его от сети питания. Различные перепады могут быть связаны с неисправностью матрицы, отдельного диода или скачками напряжения в сети.
7. Несмотря на универсальность и неприхотливость светодиодной продукции, продумайте план технического обслуживания и ухода за изделием.

Этапы выполнения работ

Работы по монтажу и подключению диодных прожекторов делятся на три этапа: поиск места установки, подготовка инструмента и материалов, непосредственно подключение.

Определение места

Здесь нужно двигаться «с конца»: определите территорию, которая должна освещаться прожектором, после чего выберите место его установки так, чтобы световой поток падал на нужную зону. В идеале надо составить схему или начертить эскиз. Убедитесь в том, что рядом находятся источники питания, либо проложите проводку. Важно, чтобы имеющиеся кронштейны надежно крепились к стене или выбранному объекту.

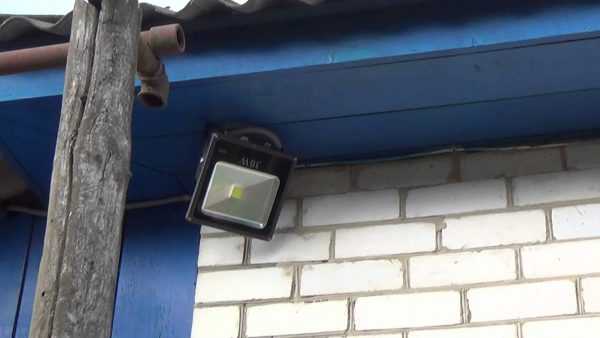

Прожекторы могут крепиться к потолку, опорам, стенам, а главным условием является наличие гладкой поверхности для монтажа. Высота установки зависит от габаритов и мощности изделия, освещаемой территории и т.д. Небольшие прожекторы рекомендуется монтировать на максимальную высоту не более 16 м. Помните, что это многофункциональные устройства, позволяющие с легкостью задавать определенный угол наклона.

Инвентарь и материалы для подключения к электросети

В процессе выполнения работ вам пригодятся:

• бокорезы;
• канцелярский нож или специальный инструмент для зачистки провода;
• паяльник со всеми принадлежностями;
• изолента;
• отвертка.

Подключение светодиодного прожектора с заземлением и без него

Внимательно прочитайте инструкцию. Если в ней ничего не указано насчет полярности, то при подключении к сети ее можно игнорировать. Чтобы подсоединить прожектор, используйте гибкий медный или любой другой проводник, который устойчив к высоким температурам (до 160 град. Цельсия). Не всегда есть необходимость в заземлении, поэтому желто-зеленый провод можете просто хорошенько заизолировать и спрятать в задней части прибора.

Подключение устройства к той или иной сети зависит от модификации. Это могут быть приборы, работающие от сети переменного тока напряжением 220 В, либо оборудование, функционирующее от источников постоянного тока на 24 В. В последнем случае может применяться обычный бытовой выпрямитель тока.

Перед монтажом изучите корпус прожектора и убедитесь в отсутствии видимых повреждений механического типа. Освободите клеммную колодку, удалив крышку, чтобы получить доступ к клеммам и узлам заземления. Выкрутите сальниковый ввод и обесточьте помещение, отключив подачу электроэнергии с общего распределительного щитка.

При замене прожектора на новый нужно выбросить старый, предварительно сняв с него все провода. Желательно подбирать такие устройства, для которых подходит идентичная крепежная конструкция. Установите чехол на пустое место – этот элемент обеспечит защиту проводов от попадания воды.

Разместите прожектор, наживив винты и шурупы, достаньте провода из коробки и соедините с нужными в соответствии с электросхемой. При помощи паяльника обеспечьте надежное крепление и хороший контакт на проводах. Выполните изоляцию, спрячьте соединения внутрь клеммной коробки и верните на место крышку, закрутив болты. В этих целях могут использоваться и специальные защелки.

Закрутите винты на прожекторе, чтобы намертво прикрепить его к месту установки. Подайте напряжение и убедитесь, что осветительный прибор функционирует.

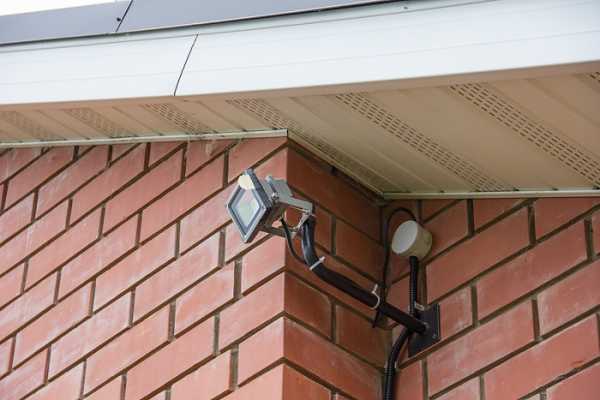

Особенности подключения led-прожектора с датчиком движения

Процесс подключения прожектора через датчик движения требует небольшой корректировки инструкции, обозначенной выше. Последовательность выглядит следующим образом:

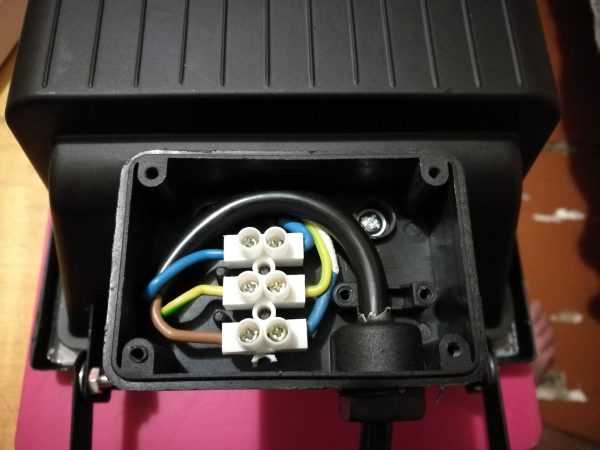

1. Разверните прожектор и отыщите клеммную коробку. Открутите винты, чтобы получить доступ к тройной колодке с клеммами, подключенными к светодиодам.
2. В корпусе прибора есть специальные отверстия, через которые нужно завесить провода. Если данное отверстие герметичное, то вы увидите резиновый уплотнитель с гайкой. Проведите провод и обязательно затяните эту гайку.
3. Подключите «плюс» к «плюсу». Обычно такие провода окрашиваются в коричневый или красный цвет, обозначаются L – фаза.
4. Соедините «минус» с «минусом». Это нейтраль, которая обозначается буквой N и окрашивается в более холодные оттенки – светло-синий, черный.
5. Практически во всех случаях требуется заземление. Найдите полосатый провод (обычно смесь желтого и зеленого цветов) с обозначением RE.

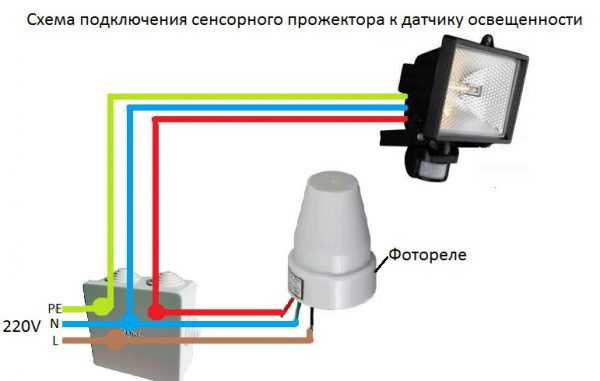

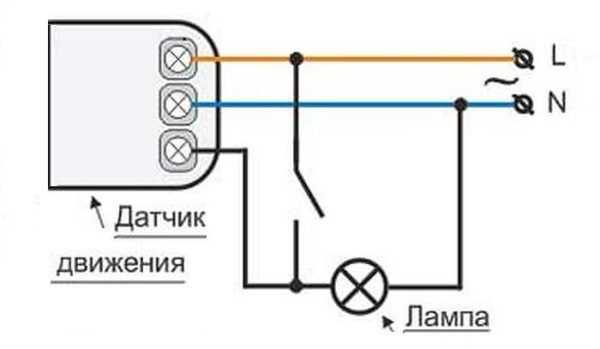

Датчик движения имеет минимум два провода – «плюс» и «минус». В некоторых случаях он оснащен заземлением. Минусовой кабель соедините с прожектором напрямую, поскольку он всегда должен быть включен в цепь.

По сути, вы подсоединяете устройство через выключатель, который работает не в ручном, а в автоматическом режиме при регистрации движения, тепла или звука. По этой причине плюсовое значение будет подаваться на прожектор лишь в том случае, если сработал датчик. Нужная клемма прожектора будет обозначена латинской буквой A.

Если датчик встроен в прожектор, то последний будет содержать клеммную коробку с тремя проводами и аналогичными обозначениями.

Многие сенсорные элементы поддерживают регулировку основных параметров:

1. Чувствительность. Если слишком высок процент ложных срабатываний, то уменьшите данное значение.
2. Светочувствительность. Специальный фотоэлемент регистрирует освещенность, и, к примеру, в дневное время суток не даст прожектору включаться.
3. Таймер – позволяет задать время, в течение которого устройство будет функционировать после регистрации движения, звука или теплового объекта. Пороговые значения бывают разными. Минимальная планка составляет несколько секунд, максимальная – вплоть до часа.

Как видите, установка светодиодных прожекторов максимально проста. Главное, соблюдать правила и рекомендации, чтобы не нарушить требования к электротехнической и пожарной безопасности. Конструкция приборов максимально проста, а для их эксплуатации достаточно соединить три кабеля – минусовой, плюсовой и заземляющий. Даже при наличии датчика движения или светочувствительного элемента процесс монтажа усложняется незначительно.

Как подключить светодиодный прожектор к сети 220: этапы и правила монтажа

220.guru

Как светит светодиодный прожектор

В настоящее время светодиодные светильники по всем характеристикам превосходят другие светильники благодаря экономичности и яркости. Светодиодные прожектора, например, являются наиболее выигрышным вариантом для уличного освещения. Рынок предлагает большой диапазон мощностей, что является безусловным плюсом, но и усложняет выбор.  Довольно часто возникает вопрос – как светит светодиодный прожектор мощностью 10, 20, 30, 50 или 100 Вт?

Суть вопроса не в качестве освещения, а непосредственно в мощности. То есть, насколько хватит яркости, чтобы осветить определенную площадь участка.

Светодиодный прожектор 10w как светит?

Чтобы ответить на поставленный вопрос, давайте для начала представим все это в виде цифр, так будет проще понять, какую площадь может осветить светодиодный прожектор разной мощности.

Каждое помещение имеет свою рекомендованную величину освещенности, которое обеспечивает комфорт в них. Измеряется эта величина в люксах. Как известно, каждый светильник имеет свой световой поток, который измеряется в люменах, например, 800 Лм имеет светодиодный прожектор фирмы Feron мощностью 10 Вт. Люмен – величина, которая характеризует количество выделяемого света. То есть, она определяет яркость светильника. Между двумя показателями существует определенная связь.

1 люкс=1 люмен/м²

Для обеспечения комфортного освещения улицы ночью, оптимальная освещенность должна составлять 10 люкс. Таким образом, чтобы получить эти 10 люкс, надо яркость светодиодов разделить на освещаемую площадь, которая легко определяется путем деления люменов на люксы. То есть, 800 люмен делим на 10 люкс, получаем 80 м². Значит, светодиодный прожектор 10 Вт может обеспечить освещением вычисленную площадь, при этом на улице будет комфортно.

Чтобы осветить такую площадь, светильник, как правило, подвешивают на определенную высоту. Большинство моделей имеют угол раскрытия светового пучка 120 градусов, это означает, что на этом расстоянии образуется сферическое световое пятно. Площадь этого светового пятна и будет нашей освещаемой площадью участка:

S=πR²

Отсюда можно высчитать размерный параметр R, который может быть как высотой, на которую необходимо подвесить прибор для освещения, так и расстоянием от источника света до точки на территории, где будет яркость составлять 10 люкс. В нашем случае R=5,04 м.

Таким образом, если подвесить светодиодный прожектор на высоту 5,04 м, то он обеспечит 10 люксами территорию в 80 м²

Исходя из формул, можно легко рассчитать какую площадь может осветить светодиодный прожектор каждой мощностью.

---

Светодиодный прожектор 20w как светит?

Для светодиодного прожектора со световым потоком 1600 Лм оптимальная площадь освещаемой территории составляет 160 м². При этом оптимальная высота подвеса составляет примерно 7,13 м.

---

Светодиодный прожектор 30w как светит?

Для светодиодного прожектора мощностью 30 Вт оптимальная площадь освещаемой территории составляет 240-300 м². При этом оптимальная высота подвеса составляет примерно 8,7-9,7 м.

---

Светодиодный прожектор 50w как светит?

Для светодиодного прожектора мощностью 50 Вт оптимальная площадь освещаемой территории составляет 400-500 м. При этом оптимальная высота подвеса составляет примерно 11,3-12,6 м.

---

Светодиодный прожектор 100w как светит?

Для светодиодного прожектора мощностью 100 Вт оптимальная площадь освещаемой территории составляет 800-1000 м². При этом оптимальная высота подвеса составляет примерно 16-17,8 м.

101svetilnik.ru

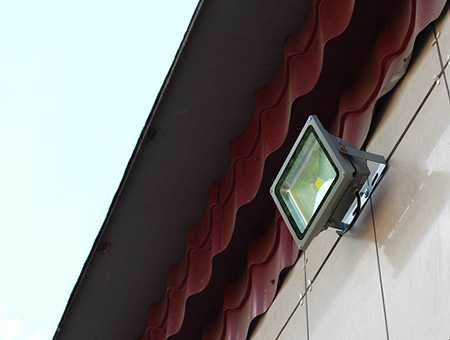

Прожектор светодиодный уличный

Первые прожекторы использовались для освещения сцен, строительных площадок, а также фасадов больших зданий. Но после того как такие устройства стали более популярными, они стали применяться при освещении дачных участков. Если вы желаете установить несколько прожекторов на своем загородном участке, стоит узнать об их видах, а также об основных критериях выбора описываемых изделий.

Критерии выбора

Стоит отметить, что качественно подобранные устройства будут полностью соответствовать требованиям, которые к ним предъявляются. Во время приобретения стоит обратить внимание на тип прожекторов. Также необходимо правильно выбрать степень защиты приобретаемых изделий. Именно от этого будет зависеть нормальное функционирование устройства. Например, если установить на территории участка прожектор, который не приспособлен для работы под осадками, он прослужит небольшой отрезок времени.

Также стоит обратить внимание на вес светодиодных прожекторов для уличного освещения мощностью 10 Вт, 30 и 50 Вт. Некоторые производители снижают этот показатель, устанавливая устройства в пластиковую обшивку. Такие модели обычно используются меньшее время, чем прожекторы в металлическом корпусе.

Также нужно обратить внимание на такие характеристики, как:

• цвет;
• дизайн приобретаемой конструкции;
• метод закрепления на опорах.

Только после учета всех указанных характеристик стоит приступать к покупке. Также стоит обратить внимание на мощность (обычно приобретаются механизмы мощностью 30 и 50 Вт, но также популярны и модели, мощность которых составляет 20 и 100 Вт) прожектора и дополнительные функции.

Мощность устройства подбирается с учетом нужд определенного человека. Если прожекторы выбираются для освещения общественных мест или подсветки зданий, уровень освещенности выбирается согласно определенным нормам.

Все более популярными становятся устройства с датчиками движения мощностью 10 Вт. Также во время выбора стоит узнать, является ли поток света рассеянным или направленным. Если хочется гармонично встроить прожекторы в дизайн участка стоит приобретать встраиваемые изделия.

Условия эксплуатации

Во время приобретения описываемых устройств стоит определить, для чего будет использоваться прожектор. Если он будет установлен для освещения территории около входа в дом и будет располагаться под навесом, можно выбирать устройства, которые не приспособлены для использования на открытом пространстве. При этом их мощность может быть разной. Если нужно осветить только небольшую территорию перед входной дверью, стоит приобретать модели мощностью 10 Вт. В случае, когда необходимо осветить больший участок, стоит выбирать лампы 20, 100 или 30 Вт.

Чаще всего описываемые изделия приобретаются в нескольких случаях:

• для освещения строительной площадки;
• для придания оригинального вида участку;
• для создания охранного освещения.

Если светодиодный уличный прожектор мощностью от 20 до 100 Вт приобретается для использования во время строительства, необходимо выбирать модели с ярко направленным световым потоком. При этом они должны распространять световой поток одного цвета. Если же нужно приобрести устройства для декоративной подсветки участка, приобретаются RGB прожекторы. При помощи них можно изменять цвета светового потока, делая ночной участок более красивым. Если же приборы мощностью от 20 до 100 Вт покупаются для создания охранной системы, необходимо выбрать устройства с датчиком движения.

Типы ламп

Основным критерием выбора является тип источника света. Все прожекторы разделяются на несколько видов:

• светодиодные;
• галогенные;
• натриевые;
• металлогалогенные.

Чтобы понять, какой тип устройства выбрать, необходимо подробно рассмотреть каждый из них.

Все чаще приобретаются светодиодные устройства, так как они являются более современными. К преимуществам таких приборов можно отнести:

• низкий уровень потребления энергии;
• длительный срок использования прожектора;
• устойчивость к вибрациям;
• возможность использовать прибор при температуре от – 30 до +40 градусов по Цельсию;
• неограниченный ресурс включения и выключения.

Стоит помнить, что светодиодные устройства имеют более высокую стоимость, чем другие типы изделий. В пример можно привести часто приобретаемый светодиодный уличный прожектор 50 Вт SMD WFL-50W/0.

Галогенные осветительные приборы отличаются низкой стоимостью и высокой цветопередачей. К недостаткам таких прожекторов стоит отнести небольшой срок службы. Многие модели таких приборов могут использоваться не более 4 тысяч часов. Также стоит отметить и такую особенность, как сильный нагрев корпуса во время работы.

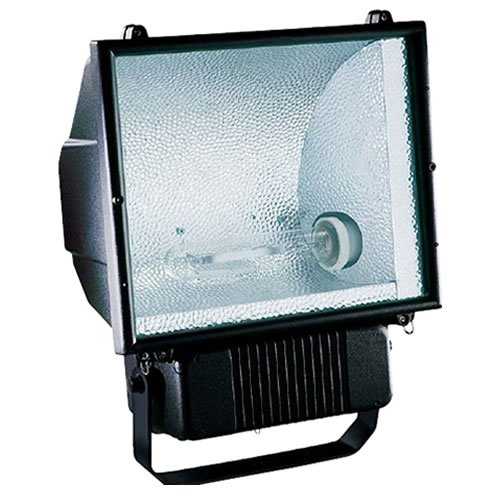

Металлогалогенные приборы отличаются тем, что внутри них установлены газоразрядные лампы, которые имеют высокую светоотдачу. К преимуществам такого типа изделий можно отнести устойчивость к перепадам напряжения в сети. Их мощность может составлять 20, 30, 50, 100 Вт и более.

Натриевые прожекторы, в отличие от остальных описываемых устройств, имеют один недостаток – слабая цветопередача. Именно поэтому они часто используются в помещениях,к освещению которых не предъявляются особые требования согласно яркости освещения. Такие изделия могут иметь мощность 100, 20 Вт и 30 Вт.

Мощность приборов

Перед тем, как выбирать светильник по мощности, необходимо точно определить, где он будет установлен. Также учитывается и расстояние, на которое должны доходить лучи. Кроме этого, важно правильно определить границы освещаемой площади, чтобы узнать, сколько нужно прожекторов.

Если прибор покупается для освещения пространства около крыльца, можно выбрать светодиодную модель мощностью около 30 Ватт. Стоит отметить, что галогенный прибор, устанавливаемый для тех же целей, должен иметь мощность примерно 300 Вт. Именно поэтому многие владельцы участков приобретают светодиодные изделия мощность от 20 до 100 Вт.

Дополнительные функции

После рассмотрения основных критериев выбора стоит узнать о том, какими дополнительными функциями могут быть оснащены прожекторы. Во время покупки стоит обращать внимание на некоторые нюансы:

1. Светодиодные лампы и другие типы таких приборов могут быть как стационарными, так и мобильными. Переносные модели имеют удобную рукоять и крепление, позволяющее быстро устанавливать их в нужном месте. Такие изделия приобретаются в случае, когда необходимо сделать временную подсветку на участке. Мощность как переносных, так и стационарных приборов обычно составляет 100, 20 Вт и 30 Вт.

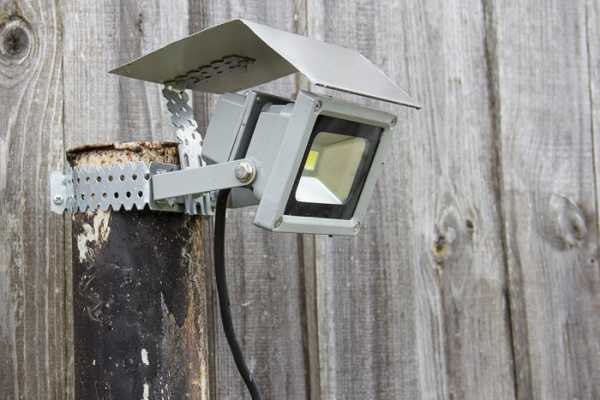

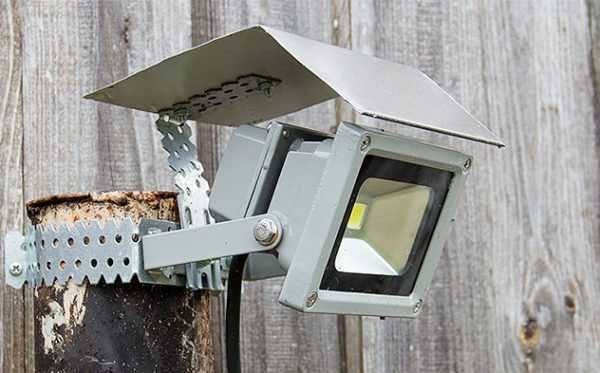

2. Степень защиты от влаги и пыли. Она маркируется буквами IP. Для уличных прожекторов этот показатель должен составлять не менее 65. Максимально возможное значение – 68. Если хочется защитить прожекторы, необходимо устанавливать их под навесом.
3. Приборы могут иметь датчики движения, что позволит экономить на электричестве.
4. Лучше выбирать светильники мощностью 10, 20 Вт или 30 Вт, которые имеют корпус из алюминия или из сплава с этим материалом. Пластиковые приборы лучше не покупать, так как они являются достаточно хрупкими.
5. Во многих магазинах можно найти устройства, которые работают от аккумулятора. Их стоит выбирать в том случае, если нужна временная подсветка участка.
6. Функциональность светильника зависит еще и от его формы. Квадратные обычно используются в случае, когда необходимо освещать большую площадь.

Если хочется установить как можно меньшее количество приборов, можно выбрать вращающийся механизм. Если для уличного освещения выбран прожектор светодиодный, можно не волноваться о времени его эксплуатации, так как такие устройства работают достаточно долго. При этом их мощность может составлять от 20 до 100 Вт. Для освещения небольшого участка устанавливаются лампы, мощность которых составляет 10 Вт.

bouw.ru

Прожектора диодные уличные – Как выбрать надежный светодиодный уличный прожектор
