Проходной переключатель схема подключения – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Содержание

схема подключения и разновидности прибора

Сегодня освещению уделяется большое внимание, ведь именно от него чаще всего зависит комфорт внутри помещений. Но не следует относиться к нему расточительно, экономия, как говориться, прежде всего. Но представьте себе ситуацию с длинным коридором. Вы входите в него, включаете свет, доходите до конца коридора, а выключить светильники не можете. И пока вы не вернетесь обратно, сделать это невозможно. Или, наоборот, вы входите в темный коридор, а переключатель (выключатель) расположен в другом конце комнаты. Придется идти в темноте. Что делать? Выход один – установить проходной переключатель (схема подключения здесь и будет рассмотрена).

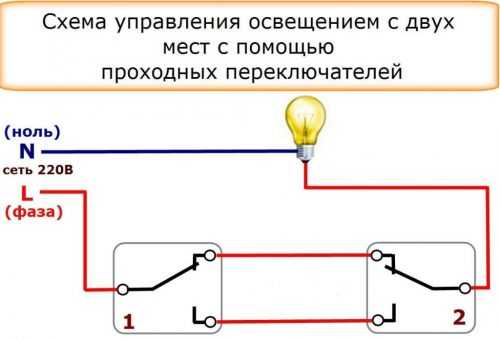

Схема подключения

Что для этого будет необходимо? В принципе, кроме двух проходных переключателей и немного провода ничего. В проходном переключателе три контакта и два положения переключения. Но учтите, что перекидной режим должен быть таким: один контакт у двух положений общий, а два разных. То есть, получается так, что в одной позиции он замкнут с одним из двух контактов, а в другом с другим. При этом сто процентов, что три контакта одновременно замкнутыми быть не могут. Кстати, вот эта простая схема на рисунке:

Обратите внимание, что через этот переключатель проходит только фазный контур, как, в принципе, при подключении любых других этого вида приборов. К примеру, также подключается обычный выключатель. А нулевой контур проходит напрямую к источнику света. Но при этом все контакты между собой подключаются только через распределительную коробку. И соединение это получается парным, то есть, общий контакт одного переключателя с общим контактом второго. То же самое и с переключаемыми контактами.

Обратите внимание, что из проходных выключателей выводятся кабели с тремя жилами, а от светильников двухжильные провода.

Иногда есть необходимость установить проходные переключатели в трех местах, к примеру, на лестничном пролете сразу на трех этажах. В принципе, собираемая схема проходного переключателя здесь практически та же. Вот она на рисунке снизу:

Все достаточно просто, единственно, на что необходимо обратить внимание, это третий проходной переключатель. По сути, это своеобразный спаренный выключатель, то есть, при нажатии клавиши он сразу отключает два остальных прибора по принципу отключения двух контактов внутри конструкции, которые между собой не связаны. При этом из данного переключателя должно выходить четыре провода, то есть, данный прибор является четырехконтактным, у которого два входа и два выхода. Такой вид называют перекрестным.

Необходимо отметить, что эти типы проходных переключателей имеют самую простую конструкцию, что является большим плюсом. Но есть у них и минус – это ограниченное количество точек управления, связанное с тем, что сложно будет в одном месте провести коммутацию большого количества проводов.

Разновидности проходных переключателей

Две вышеописанные схемы являются самыми простыми, поэтому в них устанавливаются одинарные или, как их еще называют электрики, одноклавишные переключатели. В них два выхода и один вход. Кстати, необходимо отметить, что производители позаботились о том, чтобы производитель электромонтажных работ не перепутал контактные концы. Внутри есть схема подключения проходного переключателя, которая нанесена на корпус. Так что ошибиться будет достаточно сложно.

Но, в принципе, и так понятно, что фазный провод, подводимый к проходному переключателю, должен выходить из распределительной коробки и подключаться к входу. Два остальных контакта – это выходы, которые выводятся также через распаячную коробку к другому переключателю и соответственно на источник света. Вот такая несложная схема расключения.

Есть схема подключения проходного прибора более сложная. В ней также необходимо управлять светильниками из разных мест, но вот количество групп осветительных приборов может быть разным. То есть, появляется необходимость управлять с разных мест разными группами светильников. Так будет сказано точнее. Если до конца быть конкретным, то, к примеру, у вас в гостиной весит люстра с пятью лампочками. Вам необходимо установить два выключателя: один в самой гостиной, второй в прихожей. Но при этом надо сделать так, чтобы можно было отдельно включать три лампочки, и отдельно две. Когда стоит один выключатель только в гостиной, то это сделать просто. Как поступить с двумя проходными переключателями?

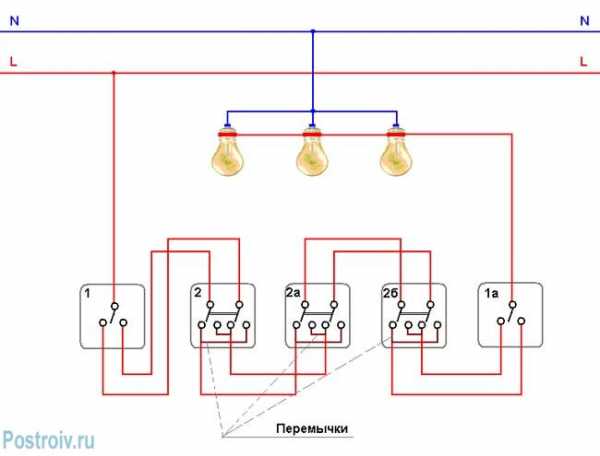

Чтобы вы сразу поняли, вот схема такого подключения:

Здесь четко показано, что в разных группах разное количество лампочек. Обратите внимание, что количество источников света можно в разных группах менять по своему усмотрению.

В этой схеме, как и в первой, два проходных элемента, каждый из которых двухклавишный. Отсюда и отличающаяся конструкция от предыдущей. У него два входа и четыре выхода, то есть, шесть контактов. Если рассмотреть внимательнее, то можно понять, что это, по сути, два одноклавишных проходных переключателя в одном корпусе. О перекрестной разновидности уже было сказано выше.

Чем отличается проходной переключатель от обычного выключателя

Чтобы ответить на поставленный вопрос, необходимо рассмотреть схемы подключения этих приборов. Вот они на рисунке снизу:

Здесь четко видно, чем приборы отличаются друг от друга. И все же основное отличие – это сам принцип работы, когда производится размыкание электрической цепи. В данном случае здесь неважно, сколько клавиш присутствует в приборе. Посмотрите на схемы, в них обычный выключатель просто размыкает цепь. Переключатель с одной стороны одну цепь разрывает, а другую тут же замыкает. К тому же эта вторая цепь является контактом второго установленного переключателя. И причина здесь в том, что поодиночке эти элементы не работают, только в паре с точно таким же прибором.

Внимание! Проходной переключатель можно установить вместо обычного выключателя, он будет выполнять те же функции. Просто один из двух подвижных контактов не надо будет использовать и подключать.

Конечно, если поднапрячься, то можно и из обычного двухклавишного выключателя сделать проходной переключатель. Практика показывает, что и это не проблема. Но делать этого сегодня нет никакого смысла, ведь дефицита данного вида приборов нет.

Заключение по теме

Итак, нами была разобрана схема подключения проходного выключателя (и не одна), где были показаны разные варианты и разные приборы из этой категории. Вы, получив полную информацию, можете понять, чем хорош данный электрический элемент, каковы его функции. В условиях повышения комфортности проживания переключатели все больше находят своих потребителей. Их используют не только в длинных коридорах и на лестничных пролетах, все чаще приборы устанавливаются в больших залах и холлах.

onlineelektrik.ru

Проходной переключатель: типы, схемы подключения

Пробираться темными лестничными маршами, испытывая страх и рискуя оступиться, – удовольствие сомнительное. Но и бесполезно горящие в парадных лампы, «намотанные» киловатты с которых увеличивают общедомовой счет за электроэнергию, вызывают досаду. Чтобы иметь возможность выключить или включить свет из нескольких точек, в ассортимент светотехнической арматуры включен элемент, называемый «проходной переключатель».

Пере- или выключатель?

Внешне этот элемент электрической цепи похож на выключатель – тот же корпус, одна или несколько клавиш, фиксирующихся в двух положениях. Однако его физическая сущность совершенно иная. Если выключатель разрывает цепь, то проходной переключатель производит коммутацию линий. Кинематическая схема выключателей и переключателей представлена ниже.

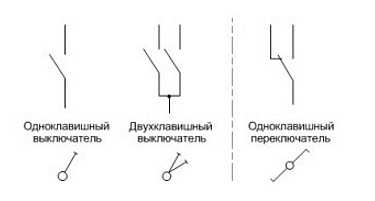

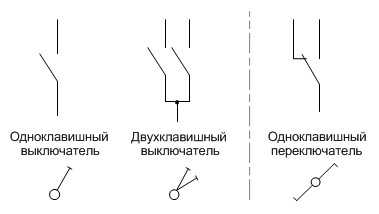

Кинематическая схема выключателей и переключателей

Из неё видно, что основным отличием этих элементов является количество выходных линий. Как это влияет на способы построения схемы электропитания? Выключатель, имея двухполюсный контакт, размыкает или замыкает линию. Если пару коммутаторов такого рода соединить параллельно, то для прекращения электропитания необходимо, чтобы были разомкнуты оба. Поэтому они непригодны для схем управления потребителями из нескольких мест.

Проходные переключатели соединяются последовательно. Три полюса позволяют оставлять одну из линий постоянно подключенной к сети. Поэтому появляется возможность выбора (включить или выключить), изменяя положение контакта парного коммутатора.

Типы проходных переключателей

Промышленностью выпускается четыре типа проходных переключателей. Три из них различаются количеством клавиш, которых может быть одна, две или три. Так реализуется возможность управлять несколькими потребителями электрической энергии. Четырехклавишные модели не выпускаются. Просто потому, что каждому трехполюсному контакту нужно две выходные линии. Прокладывать больше шести токоведущих жил технически сложно из-за увеличения размера канала для их размещения и чрезвычайной запутанности схемы.

Особым элементом в этом семействе коммутаторов является перекрестный выключатель. Клавиша у него одна, а подвижных контактов два, и они работают одновременно. Перекрестным он назван за то, что меняет местами линии, перекрещивает их. Еще одним отличием этого элемента является отсутствие клеммы, с которой электричество подается конкретному потребителю. Он включается между двумя последовательно соединенными проходными переключателями для формирования промежуточной точки управления.

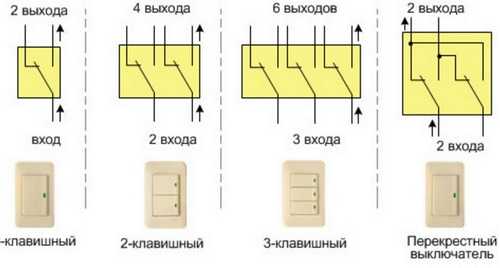

Типы проходных переключателей

Проходной переключатель. Схемы подключения

Перед тем как начать рассматривать основные типы схем подключения проходных переключателей, стоит особо остановиться на том моменте, что они всегда соединены последовательно.

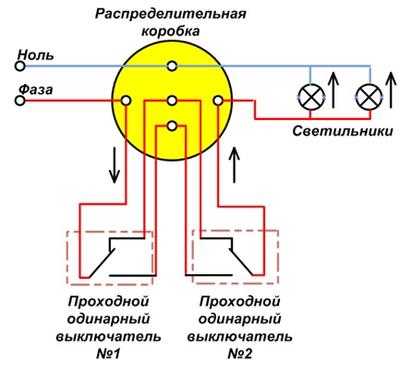

Подключение двух проходных переключателей

Общим мнемоническим правилом построения схем проходных переключателей является их взаимное расположение: парные выходные контакты должны «смотреть» друг на друга. Оно наглядно представлено на приведенной ниже схеме.

Из схемы видно, что при одинаковом положении клавиш какая-то из линий обязательно замкнута, а также то, что обе они равнозначны друг другу.

Подключение нескольких параллельных потребителей\

Проходные переключатели с несколькими клавишами управляют несколькими потребителями электроэнергии, подключенными параллельно друг другу. Схема подключения приведена ниже.

Обратите внимание, что входные клеммы первого от распределительной коробки переключателя соединяются друг с другом и подключаются к одной фазе. Подключение разных фаз к одному прибору не допускается!

Промежуточная точка управления

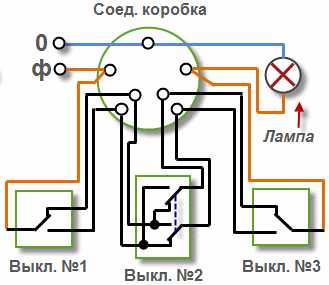

Чтобы управлять потребителями из трех или более точек, между проходными переключателями включается перекрестный. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением клавиш выключателей на концах цепи. Схема подключения приведена ниже.

Количество промежуточных точек управления должно быть нечетным. Потому что два перекрестных выключателя возвращают систему в исходное положение.

Для удобства монтажа на внутреннем корпусе проходного переключателя имеется мнемоническая схема расположения контактов. Чтобы ничего не перепутать, каждая пара соединительных и выходная линия для одного потребителя должны иметь один цвет диэлектрической оболочки.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Как подключить проходной выключатель: схема, видео, инструкции

Если в офисе или доме есть необходимость включать и выключать один и тот же светильник из разных мест, то нужно обдумать, как подключить проходной выключатель.

Такая задача возникает, если у вас в доме длинный темный коридор.

Если вы заходите в дом с улицы, то включение света вам нужно произвести возле входной двери, а выключить свет было бы удобно другим выключателем, который находится возле зала, лестницы или кухни.



Для самого простого, но и самого неудобного решения можно подсоединить дополнительный источник освещения в конце коридора.

Таким образом, вы подключите свет возле двери, пройдете по освещенному коридору, подключите другой источник освещения, вернетесь в двери, выключите свет, снова пройдете по коридору, освещенному уже вторым светильником, и теперь выключите его.

Как видим, это крайне неудобная ситуация.

Аналогичная задача возникает в офисных помещениях, где имеется коридор без окон, две лестницы с разных концов коридора, кабинеты располагаются справа и слева.

Использование обыкновенного переключателя в этом случае крайне неудобно, ведь если человек поднимается по той лестнице, возле которой невозможно подключить освещение, то весь коридор ему придется пройти в темноте.

Если в таком помещении установить проходной переключатель, то можно будет включить свет, поднявшись по одной лестнице, а выключить его перед спуском по другой.

При этом другой человек может подняться по любой из лестниц и включить свет.

Видео:

Фактически, включить и выключить свет можно любым из проходных устройств, находящихся в цепи, при этом повторное подключить освещение и произвести выключение света вы имеете возможность с любой точки.

Выключатель, позволяющий подключить и выключить освещение с двух и более мест, называется проходной. Рассмотрим принцип работы простого и переходного переключателя.

Электрическая цепь — от простого к проходному

Самый обычный простой переключатель замыкает и размыкает электрическую цепь. Схема его подключения довольно проста.

К нему подходят два провода, именуемые фаза и ноль, они закрепляются клеммами внутри выключателя.

При положении «вкл» (чаще всего для перевода в это положение нужно нажать на верхнюю часть клавиши) электрическая цепь замыкается, ток подключается и лампочка загорается.

При нажатии на нижнюю часть клавиши, цепь размыкается и подача энергии прекращается.

Схема правильного подключения простого выключателя размыкает и замыкает фазовый проводок.

Это позволяет быть уверенным, что при выключенном положении клавиши тока в цепи нет и можно, например, производить замену люстры. Иногда управление ставят на нулевой проводок.

Это вполне допустимо, но тогда при ремонтных работах с электроприборами, подключенными к сети через переключатель, придется отключить автоматы на электрическом щитке.

Простой переключатель может быть и двухклавишный, суть его при этом не меняется, каждая из его клавиш подключает и выключает одну из двух цепей.

Если схема подключения использует два простых переключателя и один источник свет, то, каким мы включаем свет, тем же мы должны и выключать, иначе света не будет.

Конструктивно подвести питание к обычному переключателю иным образом просто невозможно.

Проходной выключатель позволит реализовать эту схему.

Так же, как и обычный, проходной может быть клавишным и сенсорным, с одной, двумя и тремя клавишами.

Ключевое отличие проходного от простого в том, что простой имеет один вход и один выход, а проходной – один вход и два выхода.

То есть, проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Схема подключения не предусматривает его нейтрального положения и собирается таким образом, что положение «выключено» одного выключателя соответствует положению «включено» другого.

Видео:

Подобным образом можно завести в систему три и более выключателей. Только в этом случае они будут называться не проходными, а перекидными.

В видео и печатных инструкциях часто этот факт упускается, а цепь, в которой три выключателя, все равно называют проходной.

Подключение проходного выключателя

На видео инструкции можно посмотреть схему, при которой управление освещением осуществляется из двух точек, в которых установлены одноклавишные проходные устройства переключения.

Из распределительной коробки ноль и заземление направляются напрямую на лампочку, один фазовый провод выводим на вход первого выключателя (первым мы называем его условно, это может быть любой из выключателей, так как работают они автономно), фазы из двух его выходов через коробку соединяем с двумя выходами второго выключателя и из входа второго выключателя фазу выводим на лампочку.

На видео показано, что такая схема подключения позволяет держать цепь замкнутой, когда оба выключателя находятся в одном положении (условно скажем, «включенном» или «выключенном»).

Цепь размыкается, когда любой из выключателей переходит в положение, противоположное оставшемуся.

Как это осуществить практически. На видео показано, что монтаж начинается от распределительной коробки. Заводим в нее провода от щитка, светильника и обоих выключателей.

От каждого входа должно быть по три провода – ноль, земля и фаза. В случае отсутствия у вас провода заземления, просто игнорируйте упоминание о нем.

Однако, проводки, идущие от подрозетников в коробку, должны быть трехжильные. Нулевой и земляной провод от коробки сразу прикручиваем на лампочку.

Коричневый питающий провод соединяем с коричневым проводом первого проходного устройства через вход, а коричневый провод от лампочки соединим с коричневым проводом второго проходного, так же через его вход.

Для соединения проводов используем клеммы. Синие и желто-зеленые проводки от проходных переключателей собираем в коробке и соединяем их между собой.

Распределительная коробка собрана.

Теперь остается проделать монтаж проходных устройств между собой, и схема подключения будет реализована.

Внутри каждого проходного переключателя имеются управляющий контакт (спаренный) и два исполнительных. Подводим фазу к первому, как показано на видео.

Для этого коричневый проводок от коробки мы должны подсоединить с управляющим контактом, а синий и желто-зеленый – с исполнительными и вставляем переключатель в подрозетник.

Точно так же собираем второй проходной. Работа закончена, проверяем, как работает схема подключения.

В результате вы должны иметь возможность подключить и выключить свет как первым, так и вторым устройством в цепи и иметь возможность включить первым, а выключить вторым, и, наоборот, включить вторым, а выключить первым.

Напоминаем, названия первый и второй в цепи проходных – условные названия, это совершенно равноправные и независимые друг от друга устройства.

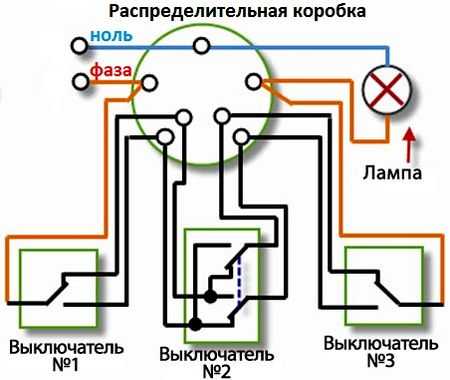

Управление светом из трех и более мест

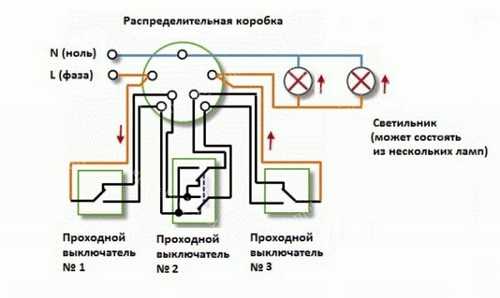

Такая схема подключения включает в себя два проходных переключателя, а оставшиеся в цепи будут перекидными, по сути являющимися доработанными двухклавишными.

К ним от коробки будет подходить четырехжильный провод. Рассмотрим, как доработать и подключить двухклавишные.

Видео:

Начнем со сбора коробки и подвода питания к подрозетнику. Для этого синий и желто-зеленый провод первого устройства соединим с такими же проводками второго.

Бело-синий и бело-черный второго двухклавишного подсоединим к синему и желто-зеленому последнего.

Теперь доработаем двухклавишный, для этого из двух микроклеммников и пары отрезков бело-синего и бело-серого проводков соберем две вилки.

Теперь подсоединим вилками исполнительные контакты так, чтобы первая вилка соединила два ближайших друг к другу исполнительных контакта, а вторая – два удаленных.

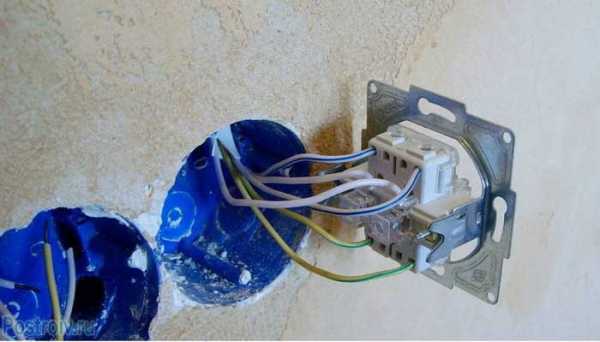

Теперь нужно вмонтировать переключатель в подрозетник и подсоединить синий и желто-зеленый провода к управляющим контактам.

Подсоединяем бело-синий проводок к бело-синей вилке, а бело-черный – к бело-черной вилке. Теперь надеваем на клавиши соединительную планку для обеспечения их синхронной работы и проверяем.

Все устройства в цепи должны включать и выключать свет автономно. Аналогичным образом подсоединяется и четвертый переключатель, если это необходимо.

Электропроводка прокладывается еще на начальном этапе отделочных работ.

Видео:

В процессе отделки вся электрическая разводка будет закрыта потолочным или стеновым гипсокартоном, а приступают к монтажу осветительных приборов только после поклейки обоев.

Можно сказать, что подключить систему приходится задолго до того, как можно убедится, правильно ли она работает.

Если при включенном положении клавиши нет света, то схема подключения собрана неправильно.

Любая допущенная ошибка приводит к тому, что нужно срезать обои, демонтировать листы гипсокартона и делать иные действия, чтобы добраться непосредственно до проводов.

Четкое понимание того, как правильно должна быть собрана схема подключения проходного выключателя – залог того, что вам не придется переделывать ремонт в поисках ошибки.

stroyremned.ru

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах, лестницах и в других местах, где необходимо управлять включением и выключением светильника или люстры из разных мест.

Как правило,  проходные выключатели устанавливаются возле дверей  помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым  с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас неудобств при перемещении по ним без освещения.

Внимание, для того что бы реализовать возможность управления освещением при помощи проходных выключателей- Вам необходимо предварительно на первоначальном этапе ремонта до отделки проложить 3 жильный кабель до 2 из них и плюс четырех жильный до третьего, четвертого и т. д. Как Вы уже поняли Вы сможете своими руками установить их любое необходимое количество для управления одной точкой освещения.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.


В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение.

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

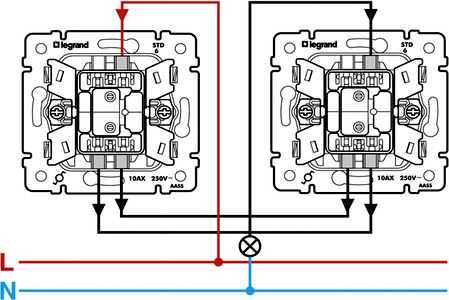

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак,  для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее,  на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

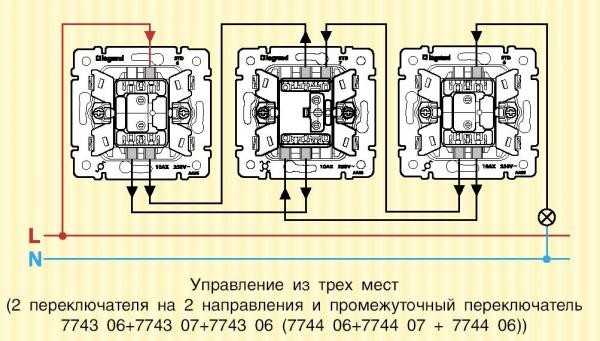

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третий проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу. Сравните на картинке вверху  все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первых двух, расположенных по краям схемы необходимо соединить соответственно, как указано на рисунке, с центральным перекрестного принципа включения. Делается это путем прокладки до ответвительной коробки 2 трехжильных кабелей и одного четырех жильного кабеля от перекрестного среднего проходного выключателя.

Подключение своими руками любых электрических выключателей Legrand  не вызывает трудностей, благодаря не только простоте установке и подключения, но и наличию в комплекте подробной инструкции с цветными картинками высокого качества.

Рекомендую дополнительно прочитать нашу статью: схема подключения двух клавишных проходных выключателей.

jelektro.ru

Схема подключения проходного выключателя

В этой статье я подробно покажу, как работает и как собрать своими руками схему на проходных выключателях из двух мест.

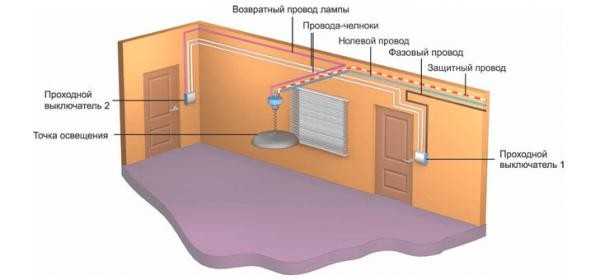

Проходные выключатели позволяют включать и выключать свет из разных мест. Это очень удобно.

Итак, схема проходных выключателей из двух разных мест.

Из рисунка видно, что проходные выключатели управляют подключением фазы к патрону светильника. Фаза то подключается к патрону светильника, то отключается. Причем, особенность проходных выключателей в том, что у них нет фиксированного положения ВКЛЮЧЕНО или ВЫКЛЮЧЕНО. Один и тот же выключатель может быть в одном из положений включен или выключен, в зависимости от положения клавиши другого выключателя в этой схеме.

Схема их подключения довольно простая, однако, как показывает практика, сложности возникают при практическом применении, когда все нужно собрать и подключить.

Предлагаю Вам посмотреть видео, в котором я очень подробно показал как работает схема на проходных выключателях и, что самое важное,  привел подробную схему с описанием, что куда заводить и подключать, с чем соединять. Схема наглядная и простая, ее легко собрать, она должна развеять все вопросы по теме проходных выключателей.

Смотрите видео. Рекомендую смотреть в HD качестве 720р.

Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!

Существует два основных подхода к управлению освещением из нескольких мест. Они позволяют построить схемы для управления многими группами светильников из многих мест. Что это за два подхода, а также подробные схемы с детальным описанием можно узнать и скачать здесь.

Не забудьте посмотреть новые статьи сайта.

Полезные статьи по теме:

Схема проходных выключателей из трех мест.

Двухклавишный выключатель схема подключения.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишный проходных выключателей из трех мест.

Двухлавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

elektrik-sam.info

Проходной выключатель - схема подключения: фото и видео урок как подключить проходной выключатель

Чтобы включить свет в комнате, необходимо воспользоваться обычным выключателем, который расположен при входе в помещение. Это традиционный способ, которым все пользуются давно. Но этот вариант сегодня не столь экономичен, тем более, в разрезе последних тенденций, связанных с экономией энергоносителей. Поэтому производители электрических устройств предлагают воспользоваться новинками, которые называются проходные выключатели. Что это такое, какова схема подключения проходного выключателя, для чего они устанавливаются, с какой целью и другие вопросы сегодня часто звучат от потребителей. На них и будем отвечать в этой статье.

Удобство использования проходного выключателя

Итак, рассмотрим несколько вариантов, в которых становится ясно, для чего необходим этот электрический прибор.

  1. Вы заходите в спальню, включаете свет, включаете бра или светильник на тумбочке, чтобы перед сном почитать книжку. После чего подходите к двери и выключаете свет. Это хождение для многих неудобно. Поэтому возле кровати устанавливается проходной выключатель, с помощью которого можно отключить общее освещение комнаты.
  2. Если в вашем доме есть длинный коридор, то и здесь неплохо бы установить данные приборы: один в начале комнаты, другой в конце. То есть, входите в коридор – включаете свет, выходите – выключаете. Экономия налицо.
  3. То же самое касается межэтажных лестниц.
  4. В квартирах, где есть проходная комната, выключатель проходного типа – отличное решение экономии электричества.

Многие могут сказать о том, что существует выключатели, в которых вмонтировано реле времени. И с помощью него можно неплохо экономить. Суть действия этого прибора заключается в том, что в нем выставляется временной период, в течение которого электроэнергия подается на источник света. Заканчивается время – выключается освещение.

Все правильно, но житейских ситуаций немало. К примеру, вы поднимаетесь по лестнице между этажами дома налегке. То есть, пробегаете буквально за пару секунд, и времени хватает, чтобы осветить лестничный пролет. В другой раз вы поднимаетесь с тяжелым чемоданом, затрачивая гораздо больше времени на подъем. И вдруг посередине лестничного марша свет выключается. Неудобство большое. К тому же приборы с реле времени не так надежны, как показала практика.

Что такое проходной выключатель

Рассматривая схематическую составляющую данного прибора, необходимо сделать заключение, что, скорее всего, это не выключатель, а переключатель. То есть, в нем не два контакта, как у обычного включателя, а три, с помощью которых можно переключать фазы с одной на другую.

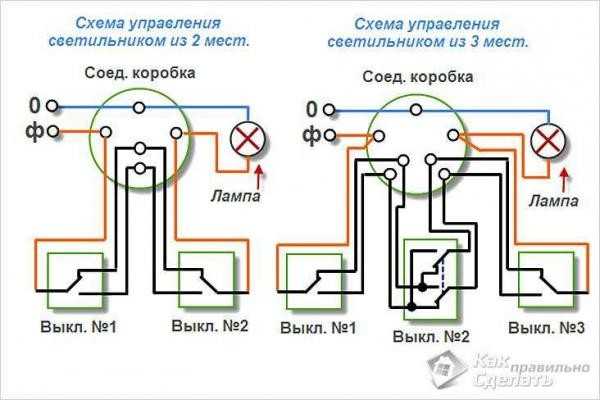

Схема управления светильника из двух мест

Схема подключения проходного выключателя заключается в том, что необходимо соединить правильно три контакта между собой.

Внимание! От распределительной (распаячной) коробки к выключателю лучше всего проложить трехжильный кабель. То есть, в распредкоробку будут от каждого входить три жилы.

Итак, как происходит подключение проходного выключателя?

Схема проходного выключателя для двух мест
  • Входящий в распаячную коробку общий провод имеет две жилы (фаза и ноль). Нулевая жила соединяется с жилой, идущей на светильник. Фазная жила соединяется с аналогичной одного из выключателей.
  • Затем между собой производится присоединение двух проходных выключателей способом соединения жил по цвету. Чаще всего цвета жил – это красный, зеленый и белый. Так вот белый первого электрического прибора соединяется с фазой общего провода, между собой соединяются зеленые и красные провода. А белый контур второго прибора соединяется с фазой светильника.

Все, схема готова. Теперь к вопросу, как лучше установить все элементы данной схемы? В принципе, каких-то строгих правил и требований здесь нет. Во главу угла монтажного процесса необходимо заложить экономию строительных материалов. В основном имеется в виду расход электрического провода. Поэтому стоит предварительно провести замеры и выбрать оптимальный вариант (чаще всего это касается места установки распределительной коробки). К тому же скрытая проводка потребует проведения штробления стен, закладки кабеля и заделки штроб штукатуркой или шпаклевкой.

Что происходит внутри проходного выключателя

Чтобы понять, как работают проходные выключатели (схема подключения), необходимо рассмотреть, что у него твориться внутри. Итак, внутри прибора три контакта:

  1. На один центральный запитывается фаза. На первый от общего входного провода, на второй от светильника.
  2. Два остальных контакта соединяются между собой жилами одинакового цвета.
  3. При этом центральный контакт – это ключ (переключатель), который будет разъединять или соединять всю электрическую цепь.

Схема управления светильника из трех мест

Иногда есть необходимость использовать для одной точки освещения не два, а отри выключателя. К примеру, длинный коридор, в который выходит сразу несколько дверей. Так вот у каждой двери необходимо установить один выключатель для удобства.

Как подключить проходной выключатель в данном случае?

  • Во-первых, выключателей должно быть три: два проходных, один перекрестный (спаренный с двумя клавишами).
  • Во-вторых, у проходных выключателей схема подключения та же, что и в первом случае, то есть, с тремя контактами. У перекрестного четыре жилы, а, значит, четыре контакта.

Внимание! Количество пунктов управления одной лампочкой может быть неограниченным. Единственный сложный момент – это большое количество точек коммутации (соединения) в распределительной коробке. Поэтому, чтобы не запутаться, необходимо правильно промаркировать каждую жилу от каждого выключателя.

Обычно перекрестный выключатель устанавливается в схему между проходными. При этом присоединение проходит вот в какой последовательности.

  • Проходные выключатели соединяются с общим кабелем и светильником по вышеописанной схеме.
  • С перекрестным соединение происходит по двум контактам с каждой стороны. Вот почему у него четыре жилы, то есть, по две на каждый проходной прибор.
  • При этом внутри перекрестного установлено два ключа (отсюда и две клавиши на панели): один соединяет фазу по зеленному контуру, второй по красному. То есть, каждый контур работает по отдельности.

Необходимо отметить, что у разных производителей расположение клемм различное. Поэтому, чтобы разобраться в схеме подключения, надо найти ее на задней панели выключателя. Если ее там нет, то рассмотрите упаковку прибора. Если и здесь ее не нашли, тогда вскройте выключатель и пощелкайте клавишами. Визуально будет видно, какой тумблер, какую клемму замыкает. Отсюда и придется проводить присоединение кабелей.

И еще один момент. С помощью одной группу проходных выключателей можно включать и выключать разные группы осветительных приборов. К примеру, чтобы по одной схеме управлять двумя группами лампочек, необходимо использовать не одинарные проходные выключатели, а двойные с двумя клавишами. При этом в каждом выключателе будет по шесть контактов: два входных, четыре промежуточных для присоединения друг к другу.

По сути, это два одинарных прибора, встроенных в один корпус. Скажем прямо, схема подключения электрического прибора данного типа непроста. Если есть необходимость включить обе группы лампочек одновременно, нужно просто нажать сразу две клавиши на панели.

Заключение по теме

Установка проходных выключателей делает эксплуатацию освещения в доме или квартире удобным. И это первое, для чего эти приборы устанавливаются. Второе – это экономия потребляемой электроэнергии. На сегодняшний день данный критерий считается особо важным. Как было видно из статьи, схема подключения проходного выключателя не очень сложная, так что этот процесс можно провести своими руками. Главное – правильно присоединить контакты проводами между собой. В этом плане поможет цветовая окраска жил. Так что запутаться будет невозможно.

onlineelektrik.ru

Проходной выключатель - схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Зачем необходим проходной выключатель?

   Вопрос экономии электроэнергии сегодня стоит остро и в этом помощь может оказать проходной выключатель. Как? Мы заходим в подъезд, включаем свет, а на своем этаже гасим освещение другим выключателем. И наоборот. Выходя из дома на улицу, у себя на площадке свет включается, а внизу убирается. В таких случаях используют проходной выключатель, выполняющий функции переключателя.

Подключение проходного выключателя двухклавишного и трехклавишного — Фото

   Схема подключения проходного выключателя выбирается исходя из числа точек управления. А их может быть несколько:

  • на каждой площадке многоэтажного дома,
  • в длинном коридоре на выходе из нескольких комнат.

Как подключить проходной выключатель, мы и расскажем сегодня в этой статье.

   Простой выключатель содержит всего две контактные клеммы с двумя подводимыми проводами.

   Проходной выключатель — называемый переключателем цепей — имеет три клеммы и к нему подходят три провода. Чтобы включать и выключать свет из большего числа мест, нужны так называемые перекрестные выключатели, имеющие четыре контакта и четыре подходящих провода. Надо сказать, что так подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические приборы, требующие управления из разных мест.

Немного теории о проходных выключателях

   Назначение проходного выключателя состоит в переключении электрических цепей. Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя.

Схема подключения проходного выключателя с двумя точками управления — Фото

   В обоих случаях мы имеем по три контакта и три подходящих провода, и происходит простое переключение контактов. Но в первом случае электрические цепи при нажатии или соединяются, или разъединяются. В проходном же выключателе одновременно размыкается одна и замыкается другая цепь.

Пример функционирования проходного выключателя

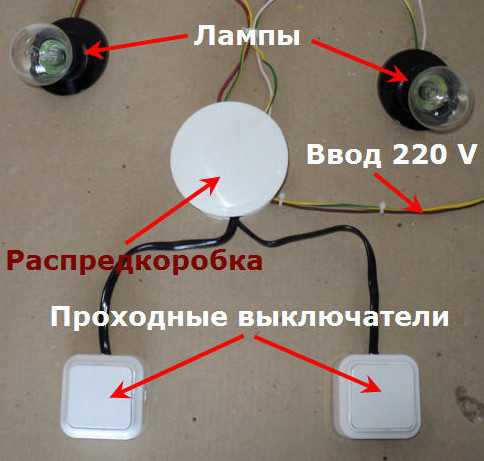

   Возьмем электрическую цепь, состоящую из лампочки и двух одноклавишных проходных выключателей.

   Лампочка не горит, то есть две цепи разорваны. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается. Переходя ко второму выключателю, при нажатии мы, разрывая цепь, гасим лампу и одновременно подготавливаем другую линию, для включения с первого выключателя.

   Сущность функционирования такого выключателя состоит в перекидывании контактов — один замыкается, другой размыкается. Проходной выключатель, если не использовать один из контактов, может работать как обычный. Но из финансовых соображений лучше отказаться от этого: обойдется дороже.

Виды проходных выключателей

   Выпускаются выключатели проходные с различным числом клавиш. Одноклавишные мы уже рассмотрели. Проходной выключатель двухклавишный используется для подключения/отключения двух ламп, находящихся в разных точках.

   Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Лампы могут находиться и в одной люстре, тогда можно менять освещенность помещения.

   Трехклавишный выключатель, по аналогии с двухклавишным, предназначен для включения трех ламп.

Подключение трехклавишного проходного выключателя — схема — Фото

   Схема подключения проходного выключателя позволяет включать лампочки из трех точек. Нужно будет взять два одноклавишных и один перекрестный выключатели, который, в простейшем случае, представляет два переключателя одноклавишных с внутренними перемычками. Применяя два перекрестных выключателя, собирают управление из четырех мест.

   Здесь нужно помнить одно. Чем больше точек управления, тем сильнее усложняется схема подключения проходного выключателя. Загруженность проводами может создать в дальнейшем непреодолимые трудности. При ремонтах обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении. В результате включать освещение придется всего лишь из одного места.

Схема подключения проходных выключателей — Видео инструкция

Еще Видео материалы

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.



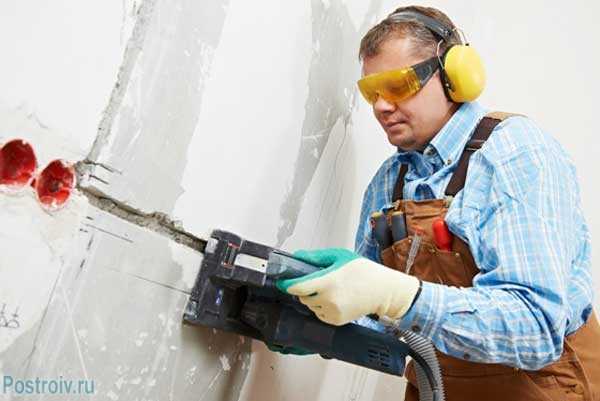

   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

  • Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
  • Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
  • В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
  • Далее подключается проходной выключатель.
  • Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

  • При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Горячие темы. Советуем почитать!

postroiv.ru

Проходной переключатель схема подключения – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
