Вентиляция в бане: парилка, моечная, раздевалка

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

• высокий уровень температуры и влажности воздуха в парилке;
• наличие при этом достаточного количества кислорода.

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Содержание статьи

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях,  гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В видео ниже показан вариант комбинированной вентиляции.

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолка

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24см².

Несмотря на то, что основная задача  в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

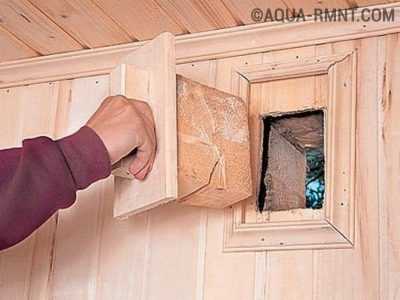

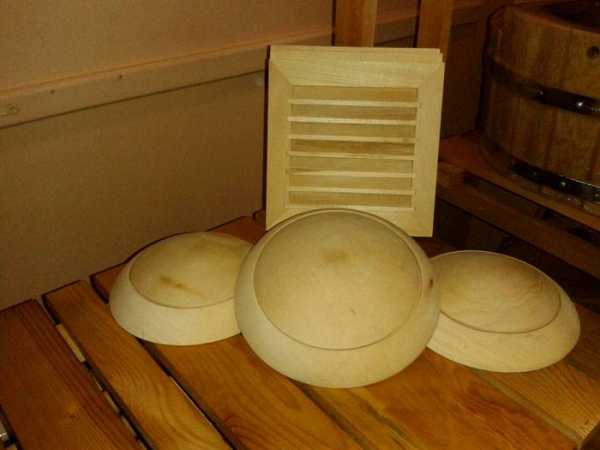

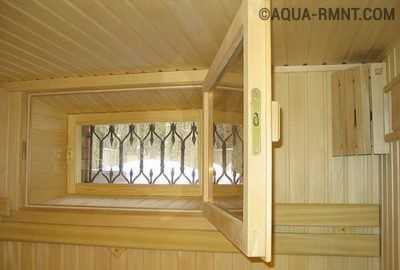

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ  организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

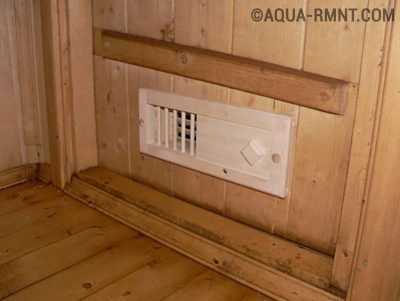

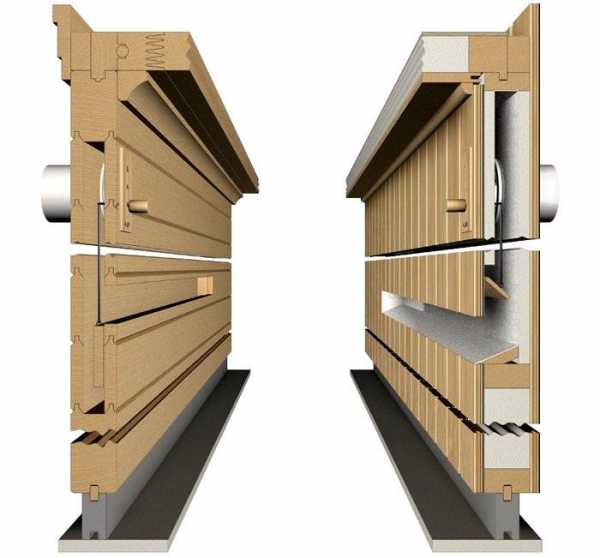

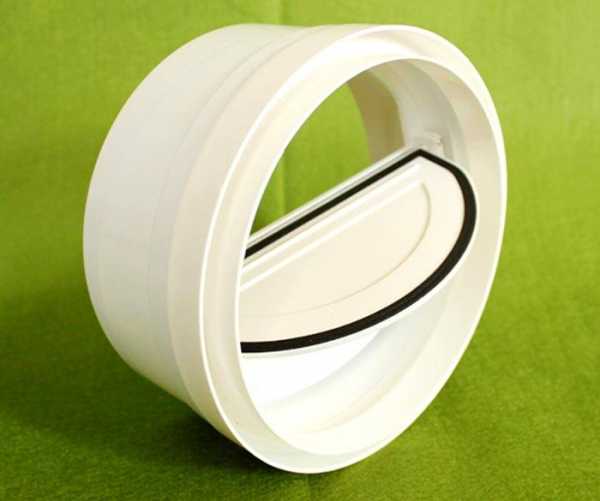

Вентиляционная отдушина с задвижкой

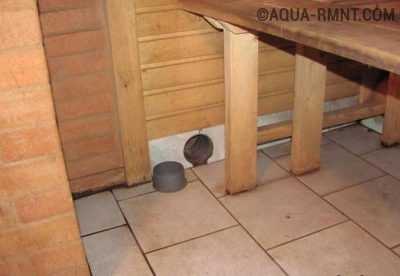

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

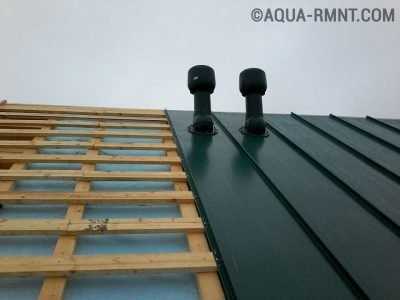

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

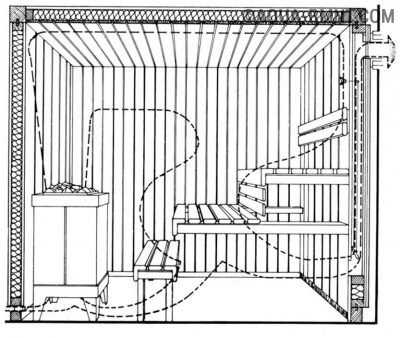

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз,  через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

• вентиляционные отдушины делать меньше расчетных;
• располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.

Схемы вентиляции парилок

Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:

1. Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
2. Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.



   Схемы приточно-вытяжной вентиляции

3. Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
4. Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.

Схемы приточно-вытяжной вентиляции

Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать  схему под свою парилку.

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Вентиляция кирпичной и турецкой бани

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах.  Решить эту проблему можно двумя способами:  смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод:  планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

baniwood.ru

Вентиляция в бане в парилке: оптимальная схема обустройства

С давних времен люди считали, что баня способна оздоравливать организм. Не зря в народе появилась поговорка: «Баня парит, баня правит, баня все поправит». Чтобы действительно получить заряд бодрости и здоровья, необходимо создать максимально благоприятный для этого микроклимат с достаточным содержанием в нем кислорода. Этому и служит вентиляция в бане в парилке, где в течении каждого часа воздух должен обновляться не менее 2-х раз. Когда говорится о бане, то подразумевается в том числе и о парной.

Качество принятия банных процедур и наше самочувствие напрямую зависят от того, правильно ли выполнена схема вентиляции в парной. Прежде, чем мы рассмотрим, как сделать вентиляцию в парилке, разберем ее функции.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

1. Насыщение парной кислородом.
2. Создание оптимальных банных процессов для управления паром и воздухообменом.
3. Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Вентиляция парной через фундамент

Конструкция постройки влияет на выбор вида системы вентилирования.

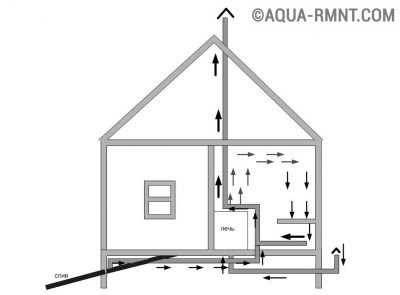

Пример вентилирования парной через фундамент

Раньше в рубленых банях вентиляции не было, либо она применялась в простейшем виде. Воздух из парильного отделения выходил через поддувало печи, которая была установлена здесь же. Поступление свежего воздуха осуществлялось через, приоткрытую на 5 мм, дверь. Конструкция бани была такова: парная, моечная и печь в одном помещении.

Как работала вентиляция в парилке раньше

Чтобы печь работала как вытяжка, надо устанавливать ее так, чтобы поддувало было ниже половых досок. Следует учитывать, что вентилирование через печное поддувало идет только в период горения огня в печи. Если используются печи с кратковременной работой, без применения усовершенствованной системы вентиляции не обойтись.

Вот еще одна схема, которая поможет тем, у кого печь металлическая. Основой вентиляции парной является сама горящая печь. Она должна вентилировать не только баню, но и весь фундамент. Под баней обычно скапливается плохой воздух с неприятным запахом, если все устроено не верно. Сделанный в фундаменте продух способствует поступлению воздуха под пол.

С вентилированием подпола

В режиме прогрева (топки) бани воздух циркулирует между моечной, парной и пространством под общим полом. Для этого в перегородке между парилкой и мойкой делают окно с задвижкой, чтобы регулировать вентиляционный режим.

Из дымохода печи идет тяга на поверхность. Для нее воздух поступает из всех возможных щелей.

По металлической трубе диаметром 115 мм проходит 5-10 л/сек дымовых газов, равнозначно всасывающему воздуху печи – 300-600 л/мин, а это 2-3 бочки воздуха в 1 мин печь выкачивает в дымоход.

Поэтому если ваша печь бодро дымит трубой, значит, такое же количество воздуха она поглощает через поддувало из бани, при этом отдает колоссальное количество тепла.

Если ваша печь берет воздух своим поддувалом из вашей парной – она в первую очередь вентилирует вашу парную, потом подполье и через него воздух попадает обратно, т.к. имеет общий объем. Должно быть общее подпольное пространство под всеми отделениями бани. Если полы сделаны независимыми друг от друга, то вентилирования не будет. Доски пола надо стелить не плотно, через 5-10 мм друг от друга.

В течение 15 минут весь воздух бани совершенно полностью меняется, происходит 100% воздухообмен через дымовую трубу. Для дополнительной терморегуляции также можно открывать дверь основного помещения в предбанник, чтобы воздух выходил туда и далее на улицу.

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

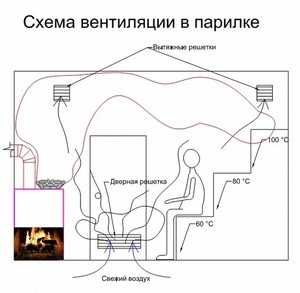

Оптимальная схема вентиляции парной

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

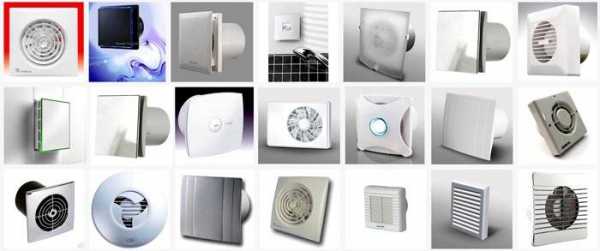

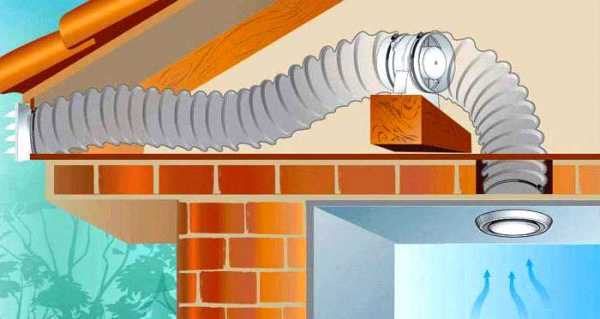

В механической и комбинированной вентиляционной системе применяются специальные приборы, контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

• Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
• Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
• Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
• Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
• Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
• По окончании приема бани тщательно просушите полы и все комнаты.
• Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Термометр для измерения температуры в парилке

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Что в итоге?

Комфортные условия при парении и в конечном итоге степень удовлетворения обусловлены сбалансированным режимом влажности, тепла и наличием свежего воздуха. Для создания таких условий применяют приточную и вытяжную вентиляцию. Главное — правильно ее организовать.

Подходящий микроклимат и правильная схема вентилирования воздуха создают условия для более качественного парения.

ventilyaciyadom.ru

Вентиляция в бане: правильное устройство на примерах

Многие начинающие застройщики очень часто задаются вопросом: Нужна ли вентиляция в бане? Зачем впускать внутрь холодный воздух, если столько сил и материалов ушло на ее утепление? С одной стороны, это парадокс, а с другой – необходимость, и чтобы разобраться в этом вопросе, нужно взвесить все плюсы и минусы (если таковые имеются), установки вентиляции в парилке.

Чем грозит отсутствие вентиляции в бане

В давние времена, когда о вентиляции совершенно ничего не знали, на Руси бани, как и дома, делались без вентиляционных отверстий. Но этому есть объяснение. В качестве строительного материала использовались бревна. Нижний венец бревен делался свободным, что позволяло поступать свежему воздуху, через щели сруба. Регулировали температуру в парилке – открытием входной двери. Вот вам и простейшая, но не менее эффективная вентиляция бани, которой пользовались наши пращуры.

В современном строительстве применяют совершенно другие материалы, и подход к возведению построек несколько иной. Но если еще при строительстве бани не подумать о закладке вентиляционной системы, то последствия этого не заставят себя ждать, а именно:

• Быстрый износ материалов, которые использовались для обшивки и утепления бани. Без правильной вентиляции бани, через несколько лет эксплуатации, хозяину придется менять не только обшивку, но и пол, и, вполне возможно, утеплитель. Перепады температуры и влага, которая является неизбежным спутником парной, являются разрушительной силой, уничтожающей материалы за 3-5 лет.
• Появление неприятного запаха. Это неизбежно случиться в парной без вентиляции, так как сырость и тепло являются прекрасным микроклиматом для появления плесени и грибков. Избавиться от запаха плесени и затхлости в таком помещении практически невозможно, так как применять химические средства в бане, категорически запрещено. Это непросто вредно, а смертельно опасно.
• Отравленный воздух в парилке. Прежде всего, без должного воздухообмена, в парилке может резко возрасти уровень угарного газа и углекислоты. Наверное, не надо никому рассказывать, что произойдет с человеком при повышении концентрации угарного газа хотя бы на 0,1%. Ко всему еще и высокая температура воздуха в парилке, который наполнен испаряемым потом с вашего тела. Ну, в общем, ни о каком оздоровительном эффекте в такой атмосфере, не может быть и речи.

Приведенных доводов достаточно, чтобы понять аксиому: вентиляция в парилке бани, не просто нужна, а жизненно необходима.

к оглавлению ↑

Какая должна быть вентиляция в бане

Как правило, вентиляция парилки ограничивается двумя – тремя вентиляционными отверстиями нужного сечения. Одно приточное, и остальные для отвода «отработанного» воздуха. Нужно учитывать, что для комфортного самочувствия, воздухооборот в таком помещении должен быть не менее чем 5-кратным. Это значит, что весь объем воздуха, находящегося в парной, должен пять раз поменяться за 1 час. Есть несколько нюансов, которые обязательны для монтажа любой схемы вентиляции.

• О расположении и размере вентиляционных отверстий в бане, нужно подумать еще на этапе ее строительства, так как сделать отверстия уже в готовой парной будет очень сложно.
• Размеры приточной и вытяжной отдушины должны совпадать. В некоторых случаях размеры вытяжки могут быть больше притока.

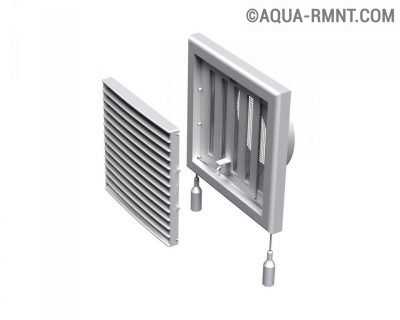

• Вентиляционные отверстия должны быть оборудованы задвижками. Это позволит регулировать интенсивность циркуляции воздуха, а при протопке парной, и вовсе их можно закрыть для более быстрого поднятия температуры.
• Очень важный параметр – это сечение вентиляционных отдушин. Важно знать, что их сечение, полностью зависит от объема парилки. На 1 м3 объема должно приходиться 24 см2 вентиляции.

к оглавлению ↑

Устройство вентиляционной системы в банном помещении

Мы уже много говорили о том, какая бывает вентиляция. Для бани действуют те же законы, и вентиляция в ней может быть:

• Естественная. При таком типе вентиляции, циркуляция воздушных масс создается из-за разницы температур и давления, между протоком воздуха и вытяжкой. Хорошую циркуляцию воздушных потоков можно добиться лишь правильной установкой вентиляционных отверстий: приток внизу, а вытяжка вверху помещения. Как известно из школьных курсов по физике, горячий воздух поднимается вверх, а холодный опускается вниз, поэтому такое устройство вентиляции в бане, будет не очень удобно, с точки зрения ее прогрева.
• Комбинированная. Этот способ вентиляции предполагает наличие одного отверстия естественной вентиляции и одной отдушины, с установленным в ней вентилятором. Приток будет механизирован или вытяжка – все зависит от выбранной вами схемы.
• Механическая. Такая система вентиляции самостоятельно осуществляет контроль за поступлением воздушных масс и их вытяжкой, температурой и влажностью, с помощью автоматики. С точки зрения комфорта она на первом месте, а вот цены – в банях такая система практически не применяется из-за сложности монтажа, и высокой стоимости оборудования, проекта и обслуживания.

к оглавлению ↑

Примеры готовых вентиляционных схем

Существует несколько рабочих схем вентиляции в бане, при которых обеспечивается хорошая циркуляция воздуха, притом, что помещение парной не выстуживается.

1. Приточное отверстие должно располагаться на уровне пола, за печкой, а вытяжные отверстия – у потолка, но на противоположной стене от притока. Благодаря такой расстановке, входящий, более холодный воздух будет заходить в парную, и сразу обогреваться каменкой. После чего он поднимается к потолку, огибает его и немного опускается для выхода в вытяжную отдушину.
2. Если ваша печь, во время банных процедур работает постоянно, можно воспользоваться таким вариантом, где приточное отверстие расположено в 30 см от пола, на противоположной стороне от печи, а поддувало и дымовая труба будут исполнять роль вытяжки.
3. Если в вашей бане вентилируемые полы, то можно сделать приток за печью, на высоте от пола 20-30 см. Холодный воздух будет поступать в парную, обогреваться печкой и подниматься вверх. Более холодные массы будут опускаться, проходить через вентиляцию в полу и выводиться за пределы помещения.

А вот несколько вариантов расположения притока и вытяжки с использованием вытяжного вентилятора.

1. Приточное отверстие находится в 30 см. от пола – за печкой, а вытяжка расположена на противоположной стене в 20 см от пола. Один нюанс: в вытяжку установлен вентилятор, который и будет создавать циркуляцию воздуха.
2. Входное и вытяжное вентиляционное отверстие расположено на одной стене, но только одно – в верхней части, а другое – в нижней. Приточное, находящееся в 30 см от пола, оборудовано вытяжным вентилятором заданной мощности.
3. Приток устанавливается за печкой, на высоте 30 см от пола и оборудуется вентилятором. Вытяжное отверстие делается на противоположной стене в 20 см от пола. Вдуваемый воздух нагревается печкой и равномерно прогревает всю парную. После чего, он, остывая, опускается вниз, где и выходит через вытяжку.

Важно!
Чтобы рассчитать мощность вентилятора, нужно объем парной умножить на кратность воздухооборота. Пример: Парная 2 м. на 3 м. Площадь ее 6 м2. Высота потолка 2 м. Итого: 6 х 2 = 12 м3. Теперь 12 м3 умножаем на рекомендованную кратность воздухооборота 5 и получаем 60 м3/час производительность вентилятора для нашей парной.

к оглавлению ↑

Наиболее распространенные ошибки при обустройстве вентиляции в бане

Одной из самых распространенных ошибок, тех, кто решил сделать вентиляцию бани своими руками, является расположение отдушин притока и вытяжки на одном уровне. От такого расположения, кроме сквозняка, никакого толку не будет. Если вы использовали такую схему расположения вентиляционных отверстий, то приток нужно делать за печью и оснащенный вентилятором, а выход, на том же уровне, но на противоположной стене.



Еще одна ошибка начинающих строителей, заключается в том, что многие, стараются максимально герметизировать баню от попадания в нее воздуха, делают маленькие окна и забывают об обустройстве вентиляции полов. Да, такая парилка будет протапливаться очень быстро, но принимать в ней оздоровительные процедуры будет невозможно.

На самом деле, недочетов много, и перечесть их все просто невозможно, но, соблюдая определенные правила, можно соорудить баню мечты своими руками, без дополнительных затрат на исправление ошибок.

ventilationpro.ru

Вентиляция в бане своими руками: пошаговое руководство с фото

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта. Грамотно спроектированная вентиляция поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь вы найдете сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки и сократят расходы.

Качественная вентиляция – один из важнейших компонентов хорошей бани

Содержание статьи

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удаляются продукты горения, углекислый газ, иные вредные вещества;
• предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

• Определите путь прохождения воздуха (по каналам и внутри помещения).
• Выясните, как организовать вентиляцию в разных комнатах строения.
• Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

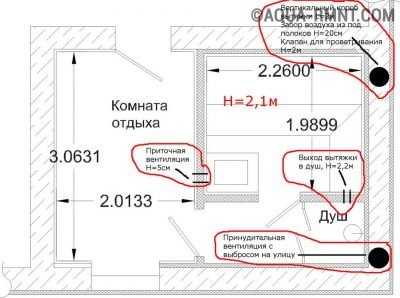

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

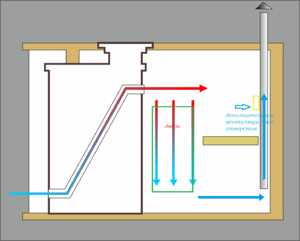

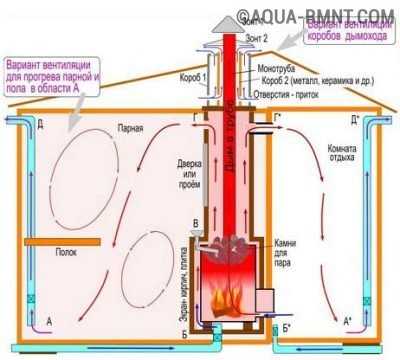

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

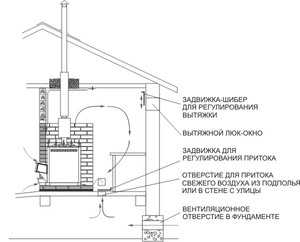

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

• контактное и лучистое тепловое воздействие;
• определенные диапазоны температур;
• создание пара с применением раскаленных камней, ароматизацию;
• купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

Чтобы сузить область исследования, в этой статье рассмотрены типичные русские бани, которые только небольшими деталями отличаются от этой схемы

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

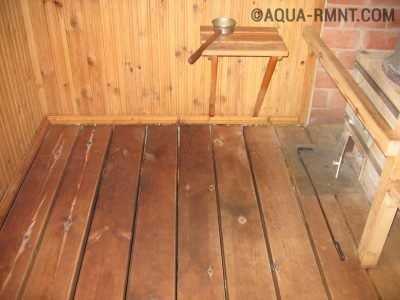

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

• Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
• Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
• Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
• Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Статья по теме:

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

• Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
• Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
• Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
• Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Статья по теме:

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

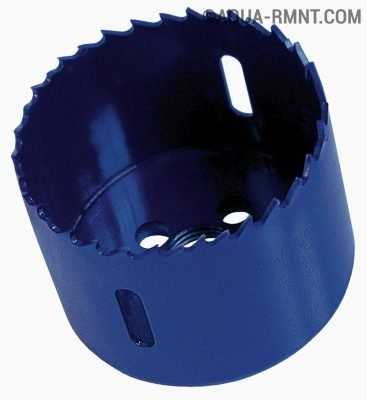

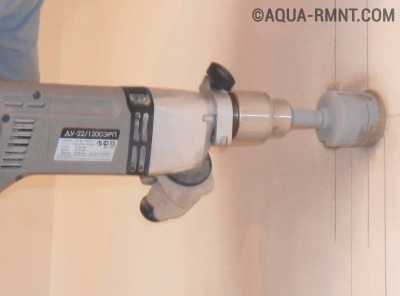

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любое время года.

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двери

В этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналов

Разные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

Температура в помещении, °C	Влажность, %
	20	30	40	60	80	100
0	-20	-15	-12	-6,9	-3,1	0
5	-15,8	-11	-7,5	-2,2	1,8	4,8
10	-11,8	-6,8	-2,8	2,7	6,8	10,1
15	-7,6	-2,5	-1,4	7,4	11,7	15,8
20	-3,7	1,8	5,9	11,8	16,3	20,1
25	-0,4	6,1	10,4	16,6	21,2	24,8

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

• снизу: от 40 до 60 мм;
• сверху: от 15 до 25 мм;
• по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками



Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

• Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
• Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
• Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
• Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
• Все электрические компоненты надежно защищены от влаги.
• При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Видео ниже объясняет процесс установки вентилятора своими руками. Эту инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете.



Разновидности клапанов для вентиляционных каналов

Чертеж типичного изделия

Обратный вентиляционный клапан для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

• Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
• Выпускают специальные изделия для круглых и квадратных воздуховодов.
• Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
• Некоторые модели созданы специально для совместной работы с вентилятором.

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется учитывать при планировании следующие моменты:

• Размеры выходного отверстия делают равными, или больше сечения притока.
• Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
• Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:



Конструктивные особенности вытяжки в бане

В торговой сети можно найти изделия, которые упростят реализацию проекта.

Симпатичные, стойкие к высокой температуре диффузоры

Специальные наборы для создания вытяжки в бане своими руками

Крышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положениях

Вентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:



Статья по теме:

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

• Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
• Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
• Создают пакет конструкторской документации со списком необходимых деталей, узлов.
• Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
• Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.



Загрузка…

homemyhome.ru

Вентиляция в парилке в бане

Вентиляция парилки позволяет обеспечить качественный обмен воздуха между внутренним помещением парной и внешней атмосферой улицы. Условно разделим этот процесс на вентиляцию и проветривание. Под вентиляцией подразумевается обеспечение циркуляции воздуха между парной и улицей в процессе принятия банных процедур, то есть при нагретой парилке. А проветривание проводится уже после окончания парения и осуществляется за счет открытия двери, окна или специальных воздуховодов если они есть.

Зачем нужна вентиляция?

Вентиляция выполняет две основные функции. Первая заключается в подаче свежего воздуха в парилку и вытяжке отработанного воздуха, содержащего меньшее количество кислорода, чем необходимо для комфортного нахождения в помещении. На первый взгляд может показаться, что это не такая уже и важная задача, ведь многие парилки не имеют вентиляции и люди парятся в них без проблем.

На практике, при установке правильно организованных вентиляционных каналов, процесс парения даёт совсем другие ощущения и пребывание в нагретой парной становится заметно более приятным времяпрепровождением. Особенно это актуально для бань, в которых установлены печи из углеродистой стали.

На данный момент большинство современных печек изготавливаются из нержавейки, но некоторые популярные модели прошлых лет и многие самодельные печи в своей конструкции используют углеродистую сталь. Этот материал при нагреве до высоких температур начинает активно взаимодействовать с кислородом в воздухе, от чего на его поверхности образуется окалина, а кислорода в помещении становится меньше из-за активной химической реакции с металлом.

Вторая важная функция вентиляции заключается в создании потока воздуха внутри парной, который активно взаимодействует с деревянными конструкциями и обеспечивает эффективное испарение влаги с их поверхностей. Если вентиляция спроектирована и реализована правильно, то про гниение или образование плесени в подпольном пространстве можно забыть. Дерево в парилке прослужит максимально продолжительный срок.

Дополнительным положительным эффектом от вентиляции может стать устранение одного из наиболее распространенных недостатков парных помещений — холодного пола из деревянных досок. Если грамотно направить тепловые потоки так, чтобы прогретый воздух заходил в подпольное пространство, то гарантированным результатом становится прогрев подполья и, как следствие, комфортный тёплый пол.

Оптимальная схема вентиляции в парной

Качественный воздухообмен способна обеспечить только такая конструкция, которая подразумевает устройство входящего в парилку потока воздуха из улицы, а не из смежных помещений. Тем более не допустима организация притока воздуха из комнаты отдыха, не имеющей собвственного вентиляционного канала, подающего свежий воздух снаружи.

На схеме выше можно видеть все конструктивные элементы, необходимые при организации эффективной вентиляции в парном отделении. Здесь самое важное — это подача охлажденного уличного воздуха непосредственно под корпус печи. Такое решение позволяет минимизировать контакт человека с холодными потоками, идущими снаружи, так как они успевают в достаточной степени прогреться при входе в парилку, попадая на наиболее разогретый элемент в помещении — банную печь.

Второй важной частью вентиляционной конструкции является система вывода отработанного воздуха — вентиляционный канал, расположенный в дальнем от печи углу парной. Воздух заходит в нижнее отверстие трубы и по законам физики движется вверх по каналу, ведущему через потолок на улицу.

Инструкция по изготовлению вентиляции своими руками

Прежде всего нужно организовать канал подачи воздуха в парильное отделение. В зависимости от конструкции пола и типа строения эта задача имеет различные варианты решения. Рассмотрим пример обустройства входящего воздуховода в бане из сруба.







В одном из бревен было изготовлено отверстие, необходимое для установки в него пластиковой трубы диаметром 110 мм. После чего с помощью специального разветвителя была обеспечена возможность разделить канал на две части: одна заходит непосредственно в парилку возле печи, а вторая через специальную деревянную перегородку подходит к кирпичной обкладке печки с другой стороны.

Выход воздуха в данном случае был выполнен за счет установки вертикальной трубы аналогичного диаметра в углу на противоположной печи стене. Как видно, здесь канал для выходящих потоков максимально прост — отверстие на улицу сделано прямо в парилке, под потолком.

Если баня имеет деревянный проливной пол, то оптимальная конструкция выходного канала вентиляции будет выглядеть следующим образом.

Тут хорошо видно, что труба заходит в подполье, что обеспечивает затягивание тёплого воздуха под половые доски и гарантирует их эффективный прогрев и просушку.

Пример установки входящего вентканала для каркасной бани, установленной на свайном или столбчатом фундаменте.



Для создания более сильной тяги из помещения парилки вытяжная труба выводится из неё через потолок на второй этаж и далее через стену или крышу на улицу. Если выход воздуховода выполняется через потолок, то рекомендуется выполнить его утепление. Если этого не сделать, то зимой труба на чердаке будет сильно охлаждаться. Этот приведет к тому, что горячий пар идущий из парилки на выход, при контакте с холодным материалом воздуховода, превратится в конденсат и осядет внутри трубы. В результате капли начнут стекатьвниз по каналу и попадать обратно в парилку, дополнительно увлажняя пространство возле трубы.









Ниже можно видеть ещё один пример реализации оптимально схемы вентиляции, размещенной ранее.



Под деревянным настилом проливных полов установлена металлическая труба подачи воздуха. С одного конца она выходит на улицу, а другим подходит непосредственно под печь. Далее размещены фото того, как можно закрыть трубу в парилке декоративным деревянным коробом.



Технология проветривания

Самое эффективное проветривание парилки обеспечивает так называемая система «залповой вентиляции». Своё название технология получила за то, что процесс длится минимальное количество времени, за которое воздух в парилке успевает практически полностью смениться. Выполнять процедуру следует в промежутках между приёмом банных процедур.

Принцип в том, чтобы одновременно открыть дверь в парилку и, находящееся в противоположной или одной из боковых стен, вентиляционное отверстие или окно. Важно, чтобы точка выхода воздуха располагалась как можно дальше от двери, чтобы максимально быстро и продуктивно сменить воздух парной и в наименьшей степени снизить температуру стен, пола, потолка и полоков, а также печи внутри помещения.

Пример изготовления вентиляционного отверстия с регулируемым металлическим диффузором на фото ниже. Его установка выполняется на высоте около 30-50 см от пола, обычно под полоком.







Данное отверстие одновременно выполняет функции вытяжного канала. Его можно совмещать с окном или верхним вытяжным отверстием.



Что касается эффективности залпового метода проветривания, то для её определения проводились специальные эксперименты. На практике установлено, что окно с размерами 400х400 мм позволяет полностью сменить воздух в парилке объёмом 15 м³ всего за 6 минут. Здесь нужно сказать, что речь идёт именно о 100% замене старого воздуха на новый, что в принципе и не требуется. Для продолжения процесса парения в комфортных условиях достаточно выполнять процедуру в течение 2-3 минут, а это в самой минимальной степени влияет на охлаждение внутренних поверхностей парной и банной печки.

banyagid.com

Как сделать вентиляцию в бане своими руками

Для чего нужна вентиляционная система в русской бане? Вот простое объяснение: внутри помещения вас окружает воздух с горячим паром. При дыхании человек потребляет кислород и выделяет углекислый газ. Поэтому при отсутствии нормальной вентиляции можно попросту задохнуться от нехватки кислорода. Профессиональные строители зачастую говорят, что в бане, сложенной из кирпича, вентиляционная система не требуется. Но это совсем не означает, что приток воздуха снаружи совсем не нужен, а говорит о наличии его естественной циркуляции и о том, что дополнительных затрат на обеспечение подачи кислорода в помещение не требуется.

Необходимость вентиляции в бане

В те времена, когда самого понятия «вентиляция» ещё не существовало, бани, как впрочем и все другие постройки, строились без применения каких-либо специальных мер для обеспечения притока свежего воздуха. Но на это были объективные причины. Основным материалом при строительстве тогда являлась древесина, нижняя часть венца была свободной. При этом воздух поступал внутрь бани через щели между брёвнами. Регулировали температуру внутри бани просто — открывая или закрывая дверь. Таким простым и довольно эффективным способом обеспечивали вентиляцию в бане наши предки.

Раньше для проветривания банных помещений просто открывали двери и окна

В настоящее время при строительстве бань часто используют другие стройматериалы и технологии, что и обусловливает иной подход к устройству инженерных систем. Если первоначально в проекте бани не предусмотреть систему вентиляции, негативные последствия могут дать о себе знать в самом скором времени. В первую очередь это преждевременное разрушение материалов, обеспечивающих теплоизоляцию помещений. Когда вентиляция имеет низкую эффективность, через довольно короткое время потребуется заменить и утеплитель, и облицовочные материалы стен и полов.

Изменение температуры воздуха в большом диапазоне и его большая влажность — это основные факторы, определяющие износ применяемых материалов. Кроме того, может появиться неприятный запах, так как существующий микроклимат внутри бани способствует появлению плесени и грибков. Без использования химических средств убрать этот запах невозможно, но их применение в бане неприемлемо. Ну и главное — при отсутствии притока достаточного количества воздуха снаружи, внутри помещения быстро возрастает концентрация окиси углерода (угарного газа) и двуокиси углерода (углекислотного газа), а это, как мы уже говорили, может привести к отравлению людей.

В небольшом помещении парной без приточной вентиляции можно задохнуться

Сложив всё вместе, можно легко понять, что вместо эффекта оздоровления получается совершенно противоположный результат. Вышеуказанных факторов вполне хватает чтобы доказать важность эффективной системы вентиляции в бане.

На нашем портале представлено несколько статей, посвященных строительству и обустройству бани. Вопрос вентиляции особо актуален. В нашем следующем материале вы сможете узнать об особенностях систем, их проектировании, а также найдёте полезные советы по расчётам: https://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-2.

Правила обустройства вентиляции в бане

Существуют следующие схемы применяемых систем вентиляции:

• естественная, при которой возникновение движения воздуха обусловливается наличием естественного перепада давления снаружи и внутри помещения;
• механическая, которая создаётся специальными устройствами, работающими в автоматическом режиме;
• комбинированная, появляющаяся из-за перепада давления создаваемого за счёт подачи избыточного количества воздуха вентилятором.

При этом необходима не только подача воздуха внутрь, но и его удаление из помещения, что обеспечивается установкой коробов в противоположной стороне от канала притока.

Система вентиляции также обязательна и в других помещениях бани, таких как душевая комната, раздевалка и комната для отдыха.

Естественная вентиляция возникает из-за того, что холодный воздух снаружи помещения вытесняет более тёплый, и тот уходит вверх по специально созданным каналам

Пол также обязательно должен вентилироваться по причине того, что на него всегда попадает влага. Если вы не сделали хорошую вентиляцию пола, готовьтесь менять его каждые 4–5 лет. Для обеспечения длительного срока службы необходимо выполнить отдушины в противоположных углах цоколя, а также вентиляционные отверстия в противоположных стенах для обеспечения притока и оттока воздуха. Для защиты от грызунов и других мелких животных закройте отдушины в полу и отверстия в стенах решётками. Устанавливая печь, обязательно обеспечьте уровень чистого пола выше поддувала печи, тем самым создав эффект вытяжки. Настил необходимо выполнять со щелями между досками не менее 5 мм. А после завершения пользования баней нужно обязательно высушить помещение.

Одним из популярных способов является вентиляция по «Басту», когда свежий воздух поступает через отверстие под печью, а удаляется через отверстие под потолком, расположенное напротив дверей. В таком случае применяют короб из дерева обшитый фольгой.

При любом варианте вентиляционной системы всегда работают определённые правила, обеспечивающие полноценную циркуляцию воздуха и высокий уровень комфорта микроклимата. Одним из простейших вариантов является установка двух каналов — входного и выходного, сечение которых определяется исходя из следующих требований: на каждый квадратный метр площади помещения необходим канал сечением 24 см². Очень часто специалисты умышленно занижают сечение каналов, объясняя этот шаг уменьшением потерь тепла. Однако это влечёт за собой только нарушение нормальной работы вентиляции. Для ускорения оттока воздуха разрешается монтаж двух вытяжных каналов или одной магистрали большего сечения. Каналы могут быть расположены как напротив друг друга, так и на одной стене, но в разных углах.

В качестве вентиляционных отверстий в полу могут служит щели между половицами

В процессе подготовки бани большая циркуляция воздуха не требуется, так как это снижает скорость прогрева помещений. Чтобы её уменьшить установите заглушки на каналах или закройте заслонки.

В случае, когда используются материалы с большой воздухопроницаемостью, доски пола должны быть уложены с зазором в 2–3 мм между ними. Воздух будет свободно проходить через щели и тем самым осуществлять функцию сушки и проветривания.

При проектировании системы предусматривается, что приток воздуха главным образом должен обеспечиваться поступлением снаружи помещения, иначе образование неприятного запаха не избежать.

Вытяжные короба необходимо изготавливать только из металла или дерева. В случае применения пластика при его нагревании будут выделяться токсичные вещества, да и срок службы при высоких температурах таких коробов очень маленький. Разрешается их применение только в раздевалках и душевых.

Вытяжные короба можно делать из металла или из дерева

Схемы устройства вентиляционных каналов в бане

Вентиляционные каналы под полами необходимо делать сразу у защитного листа из металла перед печкой. А соотношение размеров короба и дымохода должно составлять порядка 1–1,2. Эта система имеет свои преимущества, так как обеспечивает лёгкость регулировки притока воздуха и не допускает появления запаха в парилке. В случае, когда печь находится непосредственно внутри парной, данный тип вентиляции подходит больше всего. При этом система получается намного сложнее, так как применяется два короба — первый обеспечивает вентиляцию воздуха, а второй подаёт воздух для горения дров в печи. При этом каналы можно размещать в фундаменте, на котором в будущем и будет установлена печь.

Вариант вентиляции должен быть подобран со всей тщательностью, так как это влияет на уровень комфорта внутри помещения.

Есть несколько вариантов обустройства вентиляции в бане:

1. Канал для поступления воздуха выполняют в стене за печью на 50 см выше уровня пола, а для оттока — в стене напротив, на 30 см выше уровня пола. В этом отверстии монтируется вентилятор. В таком случае прогрев воздуха будет равномерным — холодный воздух нагревается от тепла печи, движется вверх, там остывает, опускается и удаляется через выходной канал. Причём чем меньше будет расстояние от пола, тем сильнее будет скорость потока.

   Входное отверстие для воздуха может находиться за печью, а выходное — на противоположной стене

2. Все вентиляционные каналы расположены на противоположной от печи стене. При этом входной канал расположен в 30 сантиметрах над полом, а выходной — в 30 сантиметрах ниже потолка. И в этом варианте в выходном канале также монтируется вентилятор. Циркуляция воздуха осуществляется таким образом: воздух, попадая внутрь, доходит до печи, нагревается и поднимается и далее движется через всё помещение к выходному каналу.
3. Канал для притока выполняется за печкой на 20 см выше уровня пола, а канал для оттока с вентилятором — на противоположной стене на тех же 20 см от уровня пола. Схема циркуляции следующая — воздух входит, нагревается от печи и удаляется через выходной канал вентилятором.
4. Входной канал расположен за печью на 30 см выше пола. Остывший воздух, опускаясь, проходит через пол и далее через вентиляционное отверстие выходит на улицу. Эта схема отлично подходит для бани, в которой пол оборудован водостоками.
5. Входной канал делают в стене против печи на расстоянии 30 сантиметров выше пола, а поддувало печи вместе с топкой и дымовой трубой работает в качестве вытяжки. Регулировка температуры и влажности воздуха происходит прикрытием входного канала. Такой способ вентиляции применяют в случае, когда печь работает непрерывно.

В зависимости от особенностей конфигурации банных помещений применяются разные способы расположения вентиляционных отверстий

Если в бане предусмотрен бассейн, не забудьте и для него обустроить систему вентиляции. Подробнее об этом читайте тут: https://aqua-rmnt.com/vodosnab/font_bass/ventilyaciya-bassejna.html.

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха.
При проектировании вентиляционных каналов учитывают такие требования:

• входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
• размер сечения всех каналов также должен быть одним и тем же;
• нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Советы по выбору и покупке материалов

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных.
Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см². Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х5²=78,5 см². Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см². Получаем: 78,5/24=3,27 м³.

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м³. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов.

Площадь сечения вентиляционных каналов вычисляется из уже упомянутого соотношения: 24 см² на 1 м³ помещения. Для обеспечения циркуляции вытяжной канал можно сделать немного большим, чем входной.

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Очень важно правильно рассчитать размеры вентиляционных отверстий

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

• электрическая дрель;
• коронка по дереву/металлу диаметром 100 мм;
• строительный пистолет под тубу с герметиком.

Пошаговая инструкция: как сделать вентиляцию в бане своими руками

Процесс монтажа вентиляции в бане зависит от типа помещения, в котором проводятся работы.

Вентиляция в предбаннике

В предбаннике должно быть тепло, сухо и достаточно свежего воздуха. Для этого в нём обычно устанавливают только один выходной вентиляционный канал. Для увеличения циркуляции воздуха в него заводят вентилятор. Канал чаще всего выполняют напротив двери в парилку на высоте не более 50 см над уровнем пола. Дополнительно вентиляционный канал оборудуют заглушкой, которая закрывается, если баня не используется.

В случае когда топочная дверца и поддувало печи расположены в предбаннике, обязательно выполняется и входной канал, который обеспечивает подачу воздуха снаружи к топке. Обычно такой канал монтируют ниже уровня чистового пола предбанника. Монтаж выполняют до того, как настилают доски на пол. Снаружи на вход обязательно устанавливают решётку.

В предбаннике чаще всего устанавливают только один выходной канал вентиляции или просто открывают окно

Как сделать вентиляцию в парилке бани

Работа вентиляционной системы парилки имеет свои особенности по сравнению с другими помещениями, так как внутри неё климатические условия довольно экстремальны. Несмотря на то, что обычно вентиляционные каналы во время процедур прикрываются либо закрываются полностью, вентиляция всё равно должна присутствовать для насыщения помещения кислородом, удаления углекислого газа, обеспечения равномерного прогрева и прочих задач. К примеру, одна из самых эффективных и распространённых систем для парилок это вентиляция «Басту».

При устройстве вентиляции типа «Басту» в парилке устанавливают вентиляторы и насосы

Видео: установка вентиляционных клапанов в парилке

Как сделать отверстие в стене сруба

Весь процесс состоит из нескольких шагов:

1. Перед тем как начать сверлить отверстия в стенах, подбирается бур или коронка нужного диаметра для выполнения отверстия, диаметр которого должен быть больше диаметра используемой трубы с учётом толщины теплоизоляционного материала.

   С помощью такой коронки можно просверлить идеально круглое отверстие

2. Выполняется разметка центра канала в месте его расположения согласно имеющего чертежа.
3. Затем при помощи электрической дрели и подобранного бура или коронки выполняют сквозное отверстие в стене.

   По готовой разметке отверстие сверлится с помощью дрели или перфоратора

Если же стена выполнена многослойной из-за утеплителя, тогда отверстие выполняется следующим образом:

1. Сверлом насквозь выполняется отверстие.
2. Затем размечается канал нужного диаметра.
3. По всей длине размеченной окружности, сверлятся отверстия небольшого диаметра.
4. Далее стамеской или лобзиком устраняются перемычки и вынимаются внутренние фрагменты.

Видео: чем сверлить отверстие в деревянной стене

Установка труб и решёток

Для изготовления вентиляционных коробов лучше использовать трубопроводы, изготовленные из оцинкованного металла. В случае применения труб из пластика они должны быть рассчитаны на работу при повышенных температурах во избежание разрушения материала.

В вентиляционное отверстие можно вставить задвижную коробку, решётку или вентилятор

Сам процесс монтажа состоит из нескольких этапов:

1. Труба оборачивается теплоизолирующим материалом и устанавливается в выполненное отверстие. Зазоры между стеной и трубой заполняются герметиком или монтажной пеной для обеспечения защиты от проникновения влаги.
2. Далее крепятся защитные решётки при помощи саморезов или промышленного влагостойкого клея.

Для того чтобы оценить работоспособность канала вентиляции, достаточно поднести к нему зажжённую спичку, свечу или тлеющий фитиль. По направлению и скорости движения дыма можно определить эффективность работы смонтированных вентиляционных каналов. Если скорость движения воздуха недостаточна, рекомендуется установить в каналы вентиляторы.

Видео: вентиляция «Басту» в бане

При строительстве бани заранее продумываются все инженерные системы. Канализация не исключение. Подробнее про её обустройство вы сможете узнать здесь: https://aqua-rmnt.com/kanalizaciya/postrojki/kanalizaciya-dlya-bani-svoimi-rukami.html.

Всё ещё не уверены, требуется ли система вентиляции в бане? И думать не надо, однозначно требуется. Но помните, что выбор схемы вентиляционной системы будет определяться исходя из многих аспектов конструкции самой бани, а также личного предпочтения владельца.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Правильная вентиляция в бане своими руками: схема и устройство

Если сделана правильная вентиляция в бане, то процедуры в ней будут в ней не только приятными и полезными, но и полностью безопасными. Баня – это помещение, в котором очень высокая температура воздуха, поэтому необходимо обеспечить его движение. Также необходим приток свежего воздуха. Но чтобы сделать максимально эффективную систему вентиляции, следует изучить основные принципы ее работы и схемы конструкций. Сделать своими руками вентиляцию не составит труда, но знать особенности и типы конструкций обязательно.

Для чего нужна вентиляция

Основное предназначение вентиляции в банях и саунах заключается в:

1. Быстром прогревании помещений и равномерном распределении тепла по комнатам. За счет этого получается значительно сэкономить на отоплении.
2. Во время процедур происходит интенсивный воздухообмен, вследствие чего улучшается комфорт находящихся в помещении людей.
3. Вся влажная масса максимально быстро выводится из комнат бани. За счет этого происходит просушка помещений, риск образования плесени и грибка уменьшается в разы.
4. Срок службы здания увеличивается, деревянные элементы декора не деформируются и не меняют цвета из-за высокого уровня влаги.

А если не сделать вентиляцию, то внутри бани постоянно будет сырой воздух, из-за этого появятся неприятные запахи, будто из канализации. Из-за недостатка свежего воздуха дышать труднее, повышается риск отравления угарным газом. Если не сделать вентиляцию, весь прогретый воздух скопится вверху, под потолком. Тогда как холодный останется внизу. Циркуляция происходить не будет, эффективность отопления окажется крайне низкой.

Системы вентиляции для бань

Делается вентиляция в бане своими руками несложно, но требования к ней все равно изучить придется. Если баня построена из бревна, то рубить отверстия для системы вентиляции не нужно. Обычно внизу венцы укладываются с отверстиями, а через них поступает в помещение необходимый объем свежего воздуха. При наличии печи-каменки с поддувалом задача с обустройством вентиляции упрощается. Поддувало способно вывести воздух на улицу. Приток же свежего воздуха происходит через входную дверь – внизу делается щель не более 7 мм.

За счет вентиляции в баню или сауну поступает свежий воздух и вытесняется влажный и охлажденный. Чтобы обеспечить хороший поток свежего воздуха, потребуется своими руками сделать отдушины. Впрочем, с этой задачей справятся двери или форточки. Для оттока, как было сказано ранее, можно использовать поддувало, но при условии, что дымоход сделан качественно и правильно. Обязательно в отверстиях установить затворы, при помощи которых производится регулировка поступления и оттока воздуха.

Особенности всех систем вентиляции:

1. Отверстия для притока и оттока расположены друг напротив друга. Иногда при низкорасположенном впускном отверстии получается сберегать тепло на длительный срок. Чтобы улучшить обмен воздуха, необходимо установить вентилятор, дефлектор или воздуховод. Впускное и выпускное отверстие не должны находиться на одном уровне – это обязательное условие. Если воздух будет выходить быстро, то холодный скопится внизу, у пола. Горячий воздух будет вверху.
2. Когда правильно работает система вентиляции, внутри воздуховода происходит снижение давления. За счет этого весь использованный воздух выбрасывается наружу. Для повышения давления необходим приток воздуха. Своими руками сделать такое можно, если смонтировать принудительный приток.
3. К расположению отдушин особые требования. Приточная должна находиться на расстоянии 0,3 метра от уровня пола. На противоположной стене производится монтаж выпускной отдушины, на таком же расстоянии от потолка. При такой схеме зашедший в помещение воздух будет нагреваться, подниматься вверх и постепенно выходить наружу.

Для контроля и регулирования объема и скорости входящего и выходящего воздуха устанавливаются заслонки. Они выдвигаются и задвигаются на нужную длину, тем самым открывается или закрывается воздуховод. Длина последнего напрямую зависит от размеров бани и необходимого максимального количества воздуха для обеспечения нормального функционирования бани.

Регулировка притока и оттока воздуха происходит по определенной схеме:

1. В самом начале, когда только запускается прогрев помещения, все воздуховоды закрываются.
2. При достижении оптимального значения температуры задвижки приоткрываете, регулируя тем самым воздухообмен. Обратите внимание на то, что температура в помещении изменяться не должна.

Важное условие: приточное отверстие должно быть меньше выходного или равно ему по размерам. Но для увеличения объема поступающего воздуха можно увеличить размер входного отверстия, не нарушая вышеизложенное условие.

Система вентиляции в русской бане

В русских банях не делаются отверстия, обмен воздухом происходит естественным образом. Монтаж дополнительного оборудования в большинстве случаев не нужен. Чтобы осуществить приток свежего воздуха, делают проветривание – открывается входная дверь. В более редких случаях применяют вытяжку и открывают дверь. Чтобы в помещениях бани снизить сырость, необходимо убирать листья от банных веников, которые скапливаются на полу, лавках и полках. Лавки и другие деревянные элементы просушиваются, при необходимости простыней выгоняется тяжелый пар. Достаточно нескольких взмахов.

Готовить пар нужно только после проветривания и сушки. На раскаленные камни выливаете горячую воду. При этом пар с высокой скоростью поднимается к потолку и задерживается там на долгое время. Если при таком способе приготовления температуры у пола и потолка существенно отличаются, необходимо дождаться, пока пар осядет сам или же опустить его принудительно. Для этого нужно помахать полотенцами или вениками у потолка, пар равномерно распределится по всему объему парной. Такова конструкция для русской бани, в остальных случаях лучше воспользоваться более современными решениями.

Правильная схема системы вентиляции для парилки и предбанника

В отличие от русской бани, классическая схема системы предполагает расположение приточного отверстия на расстоянии не более 0,5 метра от пола. Вытяжное отверстие находится на таком же расстоянии от потолка на стене напротив. Приток и отток регулируется задвижками в воздуховодах. Для помещения парилки наилучшим решением окажется установка входного отверстия в непосредственной близости к печи. Благодаря такому расположению:

• весь поступающий в парилку воздух прогревается моментально;
• уменьшается риск возникновения сквозняков;
• прогрев комнаты максимально равномерный;
• весь теплый воздух нет необходимости выводить на улицу, можно направить его в соседнее помещение для осуществления прогрева.

Такое устройство вентиляции в парилке бани обеспечивает наилучшую эффективность обогрева помещений и высокую степень безопасности. Приток воздуха в парилке функционирует за счет вытеснения горячей массы более холодной. При этом происходит не только прогрев комнаты, но и ее сушка.

Вентиляционный канал предбанника соединен с выходным отверстием парилки. При этом приток из подпольного пространства не требуется. Печь, если таковая имеется, должна быть расположена максимально близко к полу. Для улучшения воздухообмена можно оснащать печь не одним, а несколькими дымоходами. Такое устройство обеспечит наилучший обмен воздухом.

Случается, что в комнатах бани может задерживаться дым. Это говорит о том, что в предбаннике воздух имеет температуру ниже, нежели на улице. Холодный воздух намного тяжелее, нежели теплый, поэтому он способен создать в дымоходе своеобразную «пробку». Чтобы выдавить ее, потребуется предусмотреть наличие дополнительной дверцы и отсека для сжигания золы.

Системы принудительной вентиляции

Но если нет возможности сделать естественную вентиляцию, делается искусственная (принудительная). На приточные и выходные отверстия монтируются вентиляторы, с их помощью движение воздуха становится быстрее. В комнатах заполнение свежим воздухом происходит в нормальном режиме, влажный выводится своевременно.

Вытяжная система предусматривает монтаж вентилятора только на выпускном отверстии. Но приточное, конечно, тоже необходимо. В некоторых случаях в качестве приточных отверстий используются приоткрытые двери или окна, щели в стенах. Достоинство у вытяжной системы – это значительное снижение давления в комнатах бани. Но его можно увеличить за счет постоянного притока извне.

Такая система способна выводить максимально эффективно угарный газ, дым, влажный воздух, неприятные запахи. Такая система идеально подойдет как для парилки, так и для моечной, душевой, санузла, комнаты отдыха. Стандартный комплект включает в себя короб и вентилятор. Если уровень шума слишком высокий, то применяете шумоглушители.

Второй тип систем – это приточный, вентилятор устанавливается во впускном отверстии. В отличие от предыдущей системы во время работы вентилятора давление в комнате несколько повышается. Но за счет выхода воздуха через щели в стенах, окна, двери, вытяжку, давление выравнивается. Минус у такой конструкции в том, что зимой поступает слишком холодный воздух, его нужно прогревать при помощи дополнительных устройств. Если есть необходимость, то устанавливаются воздушные фильтры.

Третий тип – это симбиоз приточной и вытяжной систем. Это наиболее эффективная конструкция, оснащена она шумоглушителями, рекуператорами и фильтрами. За счет них обеспечивается максимальный комфорт – циркуляция воздуха в помещениях постоянная и эффективная. Кроме того, есть возможность автоматизировать процесс регулирования притока и оттока воздуха. Для этого устанавливается блок управления, который контролирует подачу свежего воздуха в помещение и выброс отработанного на улицу.

Но имеются и сложности при установке такой конструкции. При проектировании обязательно проводите расчет наиболее оптимального воздухообмена. Объем воздуха, входящего в комнату, должен быть равен выходящему. Но при необходимости недопущения распространения неприятных запахов или повышения влажности можно эти значения не уравновешивать. Для этого достаточно занизить давление в комнате – устанавливаете вытяжку, которая будет обеспечивать отток больше, чем приток.

Вот так делается вентиляция в бане своими руками. Схема может быть любой, но алгоритм построения во многом схож. Основные элементы конструкции – это коробы с вентиляторами, воздуховоды, задвижки. При желании автоматизировать систему нужно устанавливать блок управления.

Вентиляция в бане

remontoni.guru

Прогревочная вентиляция в бане – Естественная вентиляция в бане — 3 вида + инструкция по монтажу!
