Виды профиля для гипсокартона: размеры и цена

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

  • Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
  • Арочный. Облегчает создание правильно закругленных форм.
  • Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

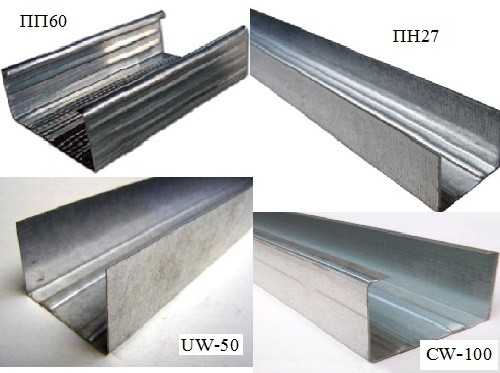

Характеристики профилей для гипсокартона

Параметры UD-профиля:

  • ширина – 28 мм;
  • высота – 27;
  • длина – 3 или 4 метра.

Размеры CD-профиля:

  • ширина – 60 мм;
  • высота – 27 мм;
  • длина 3 или 4 метра.

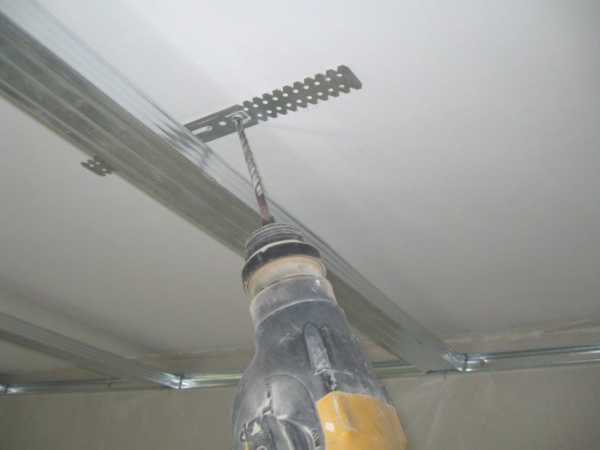

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

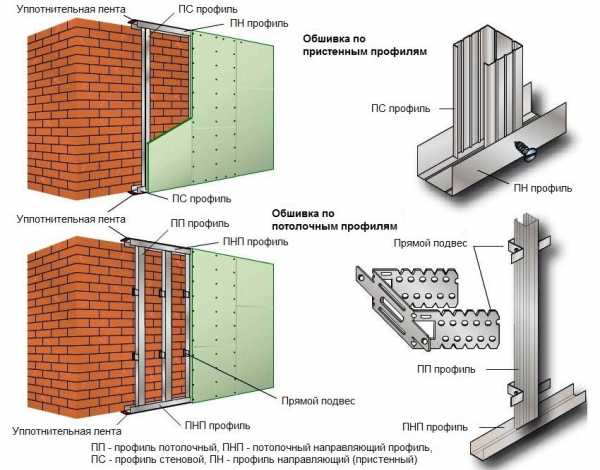

Варианты монтажа каркаса из различных видов профилей

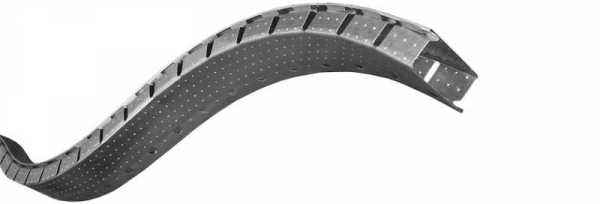

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

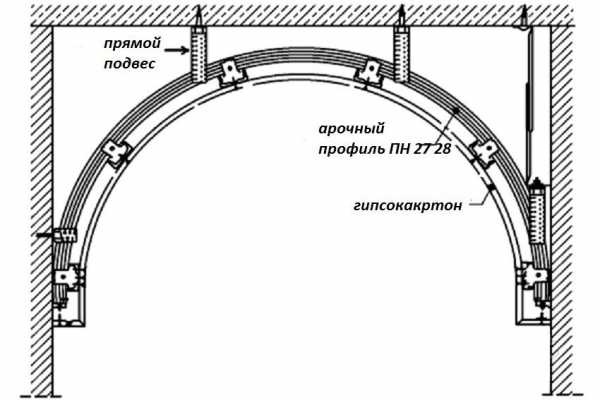

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

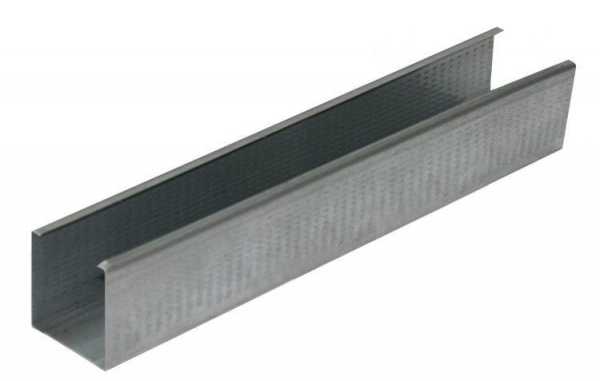

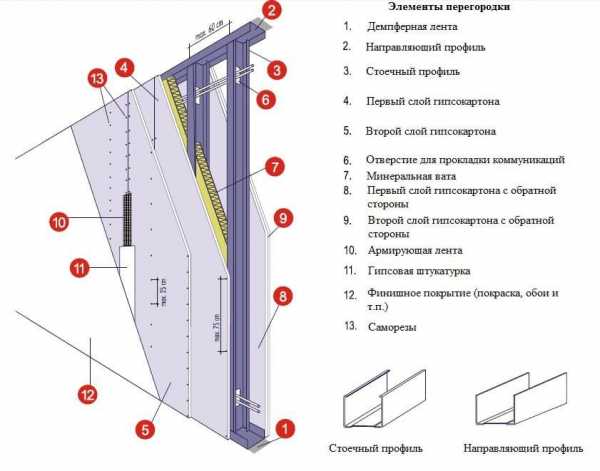

Профили перегородочного типа

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты. По размерам профили  производятся в следующих вариантах (ширина/высота в мм):

  • UW: 50/40, 75/40, 100/40, 125/40, 150/40.
  • CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

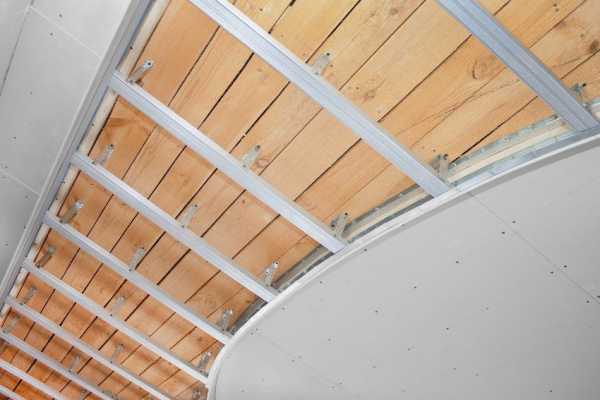

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW. С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

  • 50/40/0,4 мм – 1-1,1$;
  • 75/40/0,4 мм – 1,2-1,5$;
  • 100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

  • 50/50/0,4 мм – 1,2-1,5$;
  • 75/50/0,4 мм – 1,6-1,8$;
  • 100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

стандарты, требования и дополнительные элементы

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

Какой нужен профиль для гипсокартона для стен

Если есть желание самостоятельно монтировать конструкцию на вертикальные поверхности, тогда надо разобраться, какой нужен профиль для гипсокартона для стен. Есть много видов металлических изделий с различными размерами и назначением. Для стеновой обрешетки нужно 2 основных типа профиля и дополнительные материалы.

Как подобрать размеры

Современный рынок переполнен различными типами металлических планок, предназначенных для монтажа ГКЛ. В зависимости от того, какую конструкцию возводят – применяют определённый вид.

Метал-планки бывают:

  1. Направляющая для потолочной конструкции ПНП (UD).
  2. Потолочная – ПП (CD).
  3. Стоечная – ПС (CW).
  4. Направляющая – ПН (UW).
  5. Угловая ПУ.
  6. Маячковый вид.
  7. Арочная – ПА.

Первые 4 вида – основные материалы в создании гипсокартонной конструкции. Остальные идут дополнительными элементами, создающими жёсткость.

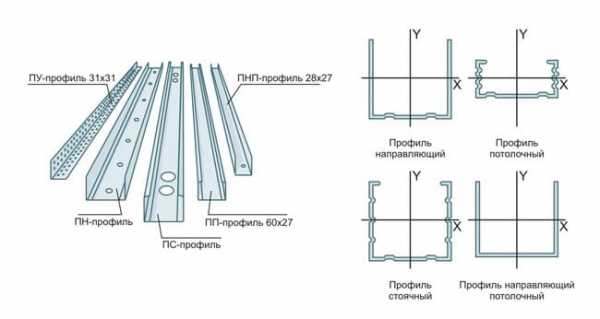

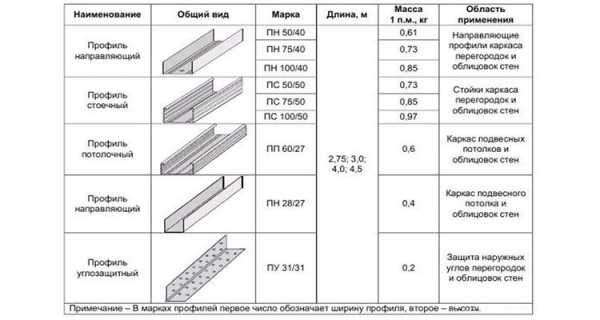

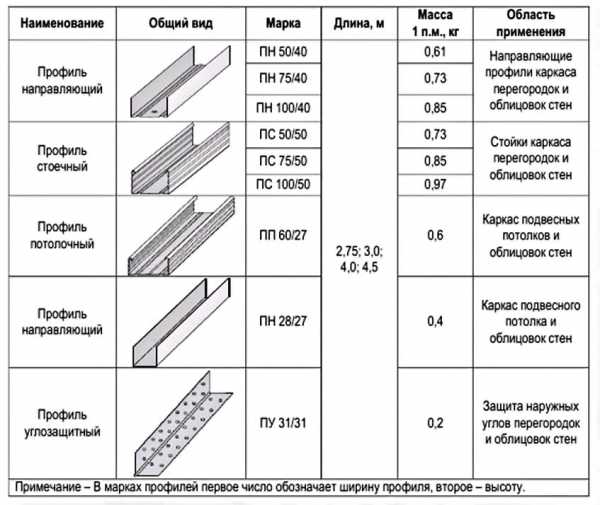

Каждый вид имеет размеры. Основные из них:

№ п/пНаименование изделияЕго маркировкаРазмеры
1Потолочный направляющийПНП — UD27х28
2ПотолочныйПП — CD27х60
3НаправляющийПН — UW50.65.75.100х40
4СтоечныйПС — CW50.65.77.100х50

Для создания обрешетки в выравнивании стен нужны материалы: направляющий ПН, стоечный ПС.

Не применяют направляющий потолочный и стоечный в одной конструкции. Они предназначены для создания разных обрешеток.

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

  1. Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
  2. Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
  3. Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

Виды

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

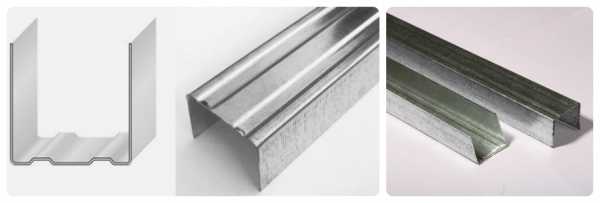

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

  • длина 2.5-4 метра;
  • ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
  • высота боковых частей 27 мм.

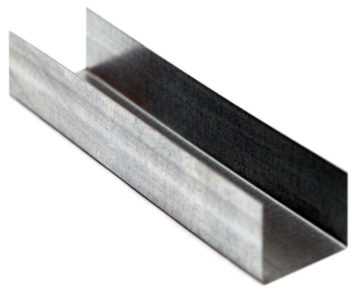

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

  1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
  2. Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

  • Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.

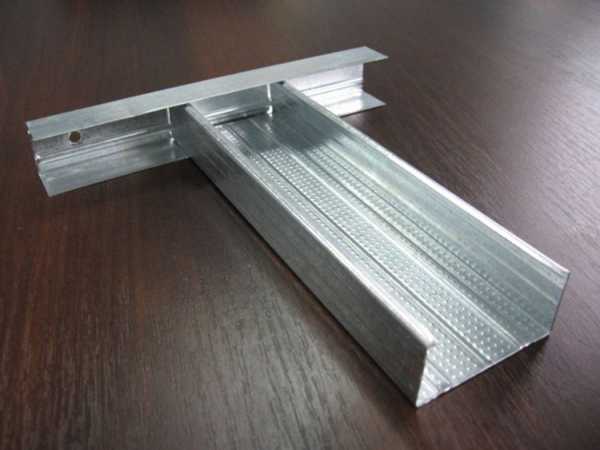

  • Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.

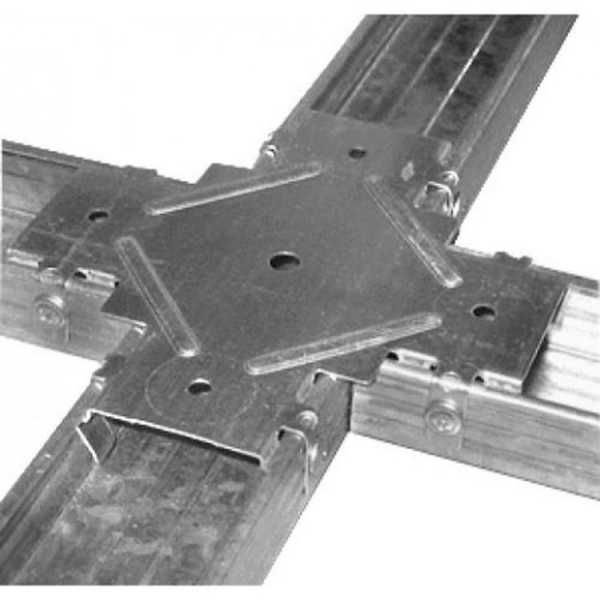

  • Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия.

Какой нужен профиль для гипсокартона для стен

Направляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

  1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
  3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

  1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

  1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
  2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Полезное видео

otdelkasten.com

Профиль для гипсокартона размеры, виды и технические характеристики

Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.

О чем эта статья

Что такое металлопрофиль

Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.

Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:

  • Угловые;
  • Плоские;
  • В форме швеллера.

Применяются в качестве несущих элементов для ГКЛ при:

  1. Создании уровневых потолков;
  2. укреплении гипсокартонных кромок;
  3. формировании «скелета» криволинейных конструкций, арок;
  4. монтаже перегородок;
  5. обшивке стен, потолков со значительными перепадами на поверхности;
  6. внутреннем настенном либо потолочном утеплении, звукоизоляции

Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.

Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.

Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

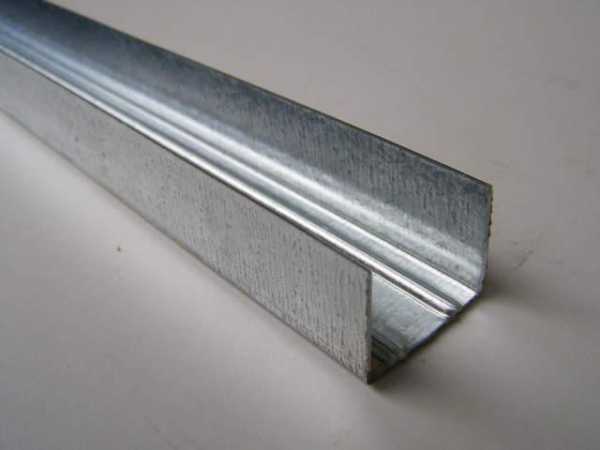

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

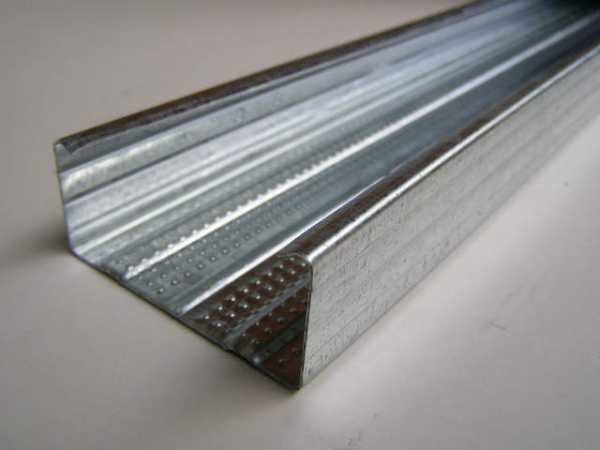

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

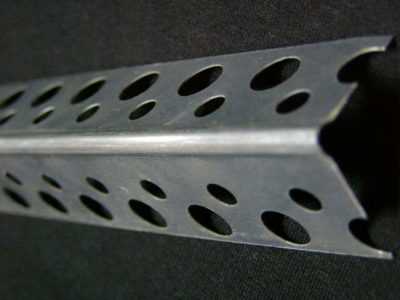

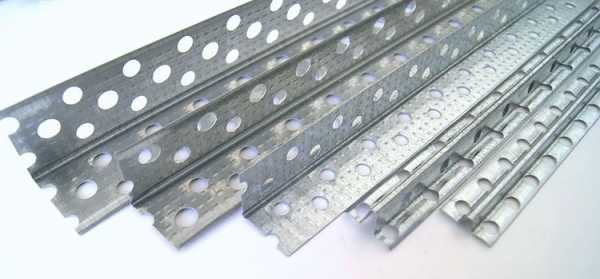

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Советы по выбору профилей

Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?

  1. По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
  2. Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
  3. По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
  4. По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
  5. По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.

Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.

Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.

izgipsokartona.com

Какие бывают размеры у профилей для гипсокартона

На стадии ремонта неминуемо приходится столкнуться с множеством доселе незнакомой информации, которая имеет немалое значение в сооружении потолков, перегородок, стен, коробов. И разбираться в размерах металлического профиля под гипсокартон также придется. Особенно, если эконом-план ремонта осуществить просто необходимо, а значит, к этому прилагаются и эконом-расчеты с максимальной точностью.

Размеры металлического профиля

Размеры стоечного профиля

Стоечный профиль для гипсокартонных листов применяется в качестве несущей части металлического каркаса, на котором и будет держаться вся гипсокартонная конструкция. Этот профиль отличает особая форма сечения, С-образная, при этом загнутая по краям.

Ориентирован стоечный профиль вертикально, а также он имеет удобное Н-образное отверстие, что позволяет легче провести коммуникации.

Характеристики стоечного профиля:

  • Стандартная длина – 3-4 м, но некоторые фирмы изготавливают профили по желанию заказчика, то есть длину можно указать любую;
  • Потолочный стоечн. профиль CD 47/17 длиной бывает 3 м, толщина его обычно полмиллиметра, широкая стенка равняется 47 мм, а узкая – 17 мм;
  • Потолочный стоечн. профиль СD 60/17 имеет аналогичную длину, такую же толщину в полмиллиметра, широкая стенка профиля – 60 мм, узкая стенка – 17 мм;
  • Стоечный перегородочн. профиль – его длина достигает тех же 3 м, толщина – полмиллиметра, размеры – 42 на 37 мм.

Выделяют также стоечный профиль для перегородок размером 55 на 37 мм. Стандартный стоечный профиль, на который крепится лист гипсокартона, имеет длину в три/четыре метра, полумиллиметровую толщину размеры 75 на 50 мм. В пачке обычно находится 12 штук металлических стоечных профилей.

Стены из гипсокартона своими руками

Длина

В длину любой из видов профиля не достигает более 4 м, но и меньше 3 м профиль найти будет трудно. Хотя и такие есть.

Виды профилей и их параметры:

  • УД 27 – длиной может быть в 2500 мм, 3000 мм и самая большая — 4000 мм;
  • УД 50 — длиной может быть в 2500 мм, 3000 мм и самая большая —  4000 мм;
  • СД 60 – 3000 мм и 4000 мм;
  • СВ 50 — 3000 мм и 4000 мм;
  • СВ 75 — 3000 мм и 4000 мм;
  • СВ 100 — 3000 мм и 4000 мм.

Сделать профиль короче – данная задача мало у кого вызывает трудности, а вот увеличить длину профиля нужно постараться.

Профиль для гипсокартона

Как удлинить профиль

Если несколько вариантов удлинения профиля. Рассмотреть стоит самые удобные.

Способы удлинения профиля:

  • Способ первый. Приобретите в строймагазине соединитель, один конец профиля просуньте в этот соединитель. На другом профиле отмерьте недостающую длину, аккуратно отрежьте часть профиля ножницами по металлу. Вставьте его с другой стороны в соединитель. Проверив точность соединения, плоскогубцами зажмите края профиля и соединителя. Осталось только закрепить элементы саморезами по металлу через торцы.
  • Способ второй. В данном случае «посредников» не потребуется, так это эконом-способ. Приложите два профиля друг к другу, отмерьте нужную длину, но отрезать следует где-то на 10 см больше. Далее болгаркой или теми же ножницами по металлу на двух сторонах профиля удалите на 10 см верхние загнутые кромочки. Тот профиль, что со срезанной кромкой, просуньте на 10 см в глубину в другой профиль. Соединяются они четырьмя саморезами по металлу, которые вкручиваются в торцы профилей.

Чтобы профиль был достаточно жестким, в местах соединения можно поставить дополнительные подвесы с шагом в 7 см.

https://youtu.be/XDuP0B9-S6o

Ширина

UD – направляющий профиль для ГКЛ, служит для создания монтажной плоскости, его ставят по потолочному контуру или по той же стеновой обшивке. В этот профиль вкладывается второй вид профиля, несущий профиль CD.

Ширина UD профиля – 28 мм, ширина СD профиля – 60 мм. Арочный профиль в ширину достигает 62 мм.

Ширина профиля

Толщина

Толщиной стенка UD профиля достигает 0,6 мм, но и меньше 0,4 мм профилей не встречается.

То есть, в направляющих профилях показатели толщины – 0,45 -0,55 мм. В стоечных профилях эти показатели будут аналогичными.

Толщина профиля

Вес

Чтобы узнать, каким будет вес того или иного профиля, воспользуйтесь данным перечнем:

Вес видов профиля:

  • Стоечн. профиль, 50 на 50 – 0,73 кг, вес же пакета – 31 кг;
  • Стоечн. профиль, 65 на 50 – 0,81 кг, пакет весит 25 кг;
  • Стоечн. профиль, 75 на 50 – 0,85 кг, пакет весит 27 кг;
  • Стоечн. профиль, 100 на 50 – 0,97 кг, пакет весит 31 кг;
  • Вес направляющих профилей, 28 на 27 равняется 0,4 кг;
  • Профиль потолочный, 60 на 27 равняется 0,6 кг;
  • Профиль угловой – вес пакета 6 кг, в упаковке 10 штук.

Вес профилей имеет большое значение для составления конструкции, соотношении её каркаса из ГКЛ с другими элементами. Всегда придерживайтесь эконом-варианта, приобретайте в строительных магазинах такое количество профиля, чтобы его точно хватило на работу, но не оставалось в излишке.

Размеры профилей разных категорий

Расчет количества профиля на лист

Есть несколько вариантов расчета.

Простой вариант заключается в следующем. Длину UD профиля рассчитать можно по формуле – периметр комнаты/3. Результат округлите в большую сторону (здесь эконом-вариант не подойдет).

Сложный вариант предполагает расчет количества гипсокартонных листов, затем это число перемножается на количество металлопрофиля на один лист, а потом один отнимается. Он учтется уже в другом листе.

Количество направляющего профиля обычно рассчитывается в соотношении периметра к длине одного трехметрового профиля. Округление всегда делайте до круглого числа.

Расчет же потолочного профиля зависит от того, какую кратность имеет гипсокартонный лист. Расстояние между поперечинами – 600, по крайней мере – не меньше 500 мм. От общего показателя зависит количество поперечин, чтобы вычислить их длину, нужно умножить длину одного куска на количество. Складываете две цифры, общую сумму делите на длину одного профиля, округляете до целого числа.

В начале ремонта составьте так называемый лист расчета – этот лист будет ориентиром при покупке строительных материалов.

Эконом-вариант расчета профилей поможет вам не только разумно потратить деньги, но и не мучиться в процессе ремонта, определяя размеры и лишние детали. Подбирайте стандартный профиль, стандартный лист гипсокартона, а если таковые вам не подходят – можно заказать материалы под конкретные параметры.

Профиль для ГКЛ — замеры толщин металла (видео)

Загрузка…

delaydachu.ru

размеры, виды (направляющий, стоечный, стартовый и углозащитный )

История появления металлического профиля

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты строений. В 1885 году американец М. Барона Дженни использовал металлические стойки, проходящие через всю высоту строения, а в 1890-м его соотечественником Салливеном был предложен другой вариант – поэтажные пояса. Так получилась металлическая этажерка, которую мы с вами теперь называем каркасом. Ее рекордом был 40-этажный дом.

Но человек – натура неугомонная, имея помещение, ему хочется его реконструировать, установить дополнительную стену или перегородку. Для этих целей раньше использовали деревянные каркасы. Но они не всегда практичны, а также требуется уход за натуральным материалом, да и вес у конструкции достаточно большой, что не всегда благоприятно сказывается на основании строения.

Металл хорошо подходит для каркаса, он прочный, правда, очень тяжелый. Великолепно ведет себя при постройке домов и различных строений, но вот перегородка в квартире из него получится очень тяжелой, что создаст большую нагрузку на перекрытие и фундамент.

Но в 1926 году в США появился метод прокатки высокопрочных алюминиевых листов. С этого времени стало развиваться машиностроение, и с помощью специализированного нового оборудования стали раскатывать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 столетия ознаменовалась тем, что строители стали постепенно при возведении внутренних перегородок и стен заменять деревянный каркас на металлический профиль.

Чем он так приглянулся специалистам?

Выставив все элементы каркаса в один уровень и обшив их гипсокартоном, можно быстро получить фактически идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря его свойствам надежно защищает от воды, огня и другой агрессивной среды.

Металлический профиль для перегородки из гипсокартона очень удобен в работе:

  • легко режется специализированным инструментом и монтируется;
  • его можно гнуть, придавать различную форму, не прибегая к помощи механизмов. Это очень удобно, когда необходимо создать многоуровневый потолок, арку или фигурную перегородку. С этим материалом возможно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственным минусом является стоимость профиля. Но разве для качественного изделия это существенный показатель? Ведь стеновой профиль:

  • прочен,
  • долговечен,
  • износоустойчив,
  • водостоек,
  • огнестоек,
  • легок,
  • быстро монтируется,
  • применяется в любой период времени года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и обладая достаточной информацией, даже не специалист может самостоятельно собрать каркас и установить гипсокартон.

Виды металлического профиля

Металлические профили гипсокартонные в России производятся из оцинкованной стали по ГОСТ №№: 14918, 14918-80, 52246-04, Р 52246. А из листовой рулонной стали, при толщине 0,35-0,55 мм, марки 08-20 – по ГОСТ 1050-88.

По своему назначению профили можно подразделить на следующие категории:

  • маячковый, который помогает выровнять стены по строительному уровню, служит своеобразными рельсами. Широко используется в штукатурных работах;
  • направляющий потолочный, уже само название подсказывает аудитории, что он предназначен для монтажа каркаса на потолке и служит его основой;
  • потолочный. Он крепится к горизонтальной поверхности потолка и направляющему одноименному профилю;
  • направляющий — это изделие служит основой для потолочных и стоечных профилей;
  • стоечный, который закрепляется в направляющем профиле и создает жесткий каркас под гисокартон на стенах;
  • угловой – эта деталь используется для укрепления углов и придания им эстетичного вида.

Более подробно мы остановимся на трех последних изделиях.

Направляющий профиль

Профиль направляющий, на чертежах его обычно обозначают ПН, изготавливается только в соответствии с ГОСТом. Отечественные производители – Волма, ГИПРОК, МАГМА – этот длинномерный элемент выпускают из тонкой оцинкованной стали и алюминия. Также российскому потребителю предлагается продукция концерна Knauf, о которой мы расскажем, но немного позже.

Благодаря методике холодной прокатки на специализированном профилегибочном оборудовании производятся детали. Толщина стали составляет 0,6 мм, а это хорошо сказывается на прочности изделия, ведь профиль несет на себе значительную, если не сказать основную нагрузку конструкции.

направляющий профиль

Рекомендуем ознакомиться

Направляющие для гипсокартона:

  • несут на себе функцию жесткой основы стоечного профиля;
  • служат перемычками для усиления жесткости конструкции каркаса, например, при установке оконных либо дверных коробок, перегородок.
Особенности строения ПН

Элемент выпускается в виде буквы П, для специалистов – в форме швеллера. Он выполнен с уже просверленными в стенке профиля отверстиями. Их диаметр составляет 8 мм, и они служат для удобства установки дюбелей. Это намного ускоряет время монтажа, облегчает работу и благоприятно влияет на качество.

Если вам необходимо дополнительное отверстие, его легко сделать, используя такой инструмент, как дрель.

Полочка любого изделия равна 40 мм. Такой размер стандартен и для работника, который производит крепеж шурупов, а затем монтирует гипсокартон, и это заметно облегчает работу. Об этом вы сможете прочесть в статье «Работы с гипсокартоном: пошаговая инструкция по обшивке и выравниванию стен гипсокартоном, монтажу перегородок из ГКЛ на каркас и без каркаса», которую без труда найдете на нашем сайте.

В процессе монтажа направляющий профиль работает в паре со стоечным, значит, они должны быть идентичны по типу и размеру, а также ПН (стартовый) должен в обязательном порядке крепиться к горизонтальной поверхности пола и перекрытию.

Качественно установленный каркас вам обеспечит надежность конструкции, ее долгую эксплуатацию и целостность всех элементов. Но некоторые горе-мастера по своему незнанию или неоправданной экономии денежных средств меняют размеры профиля или вообще не используют его в работе. Это считается непростительной ошибкой, так как:

  • устойчивость нарушается,
  • надежность не соблюдена,
  • звукоизоляция под сомнением.

Замена элементов профилей металлического каркаса недопустима – технология монтажа будет нарушена, а это приведет к непредсказуемым последствиям (травмам, порче имущества, лишним денежным затратам).

Если для перегородки и стены в качестве основания используется ПН – значит, только он и должен крепиться к полу либо к потолку. Лишь в таком исполнении у вас будет прямолинейная и гладкая поверхность, которую вы потом будете облицовывать, а перегородка не завалится через пару месяцев.

Известная корпорация Knauf по производству гипсокартона и комплектующих к нему предлагает застройщикам свою продукцию. Ее изделия считаются усиленными, так как выполнены только из оцинкованного металла. Стоят они, конечно, дороже, но в этом случае высокое качество каркаса вам гарантировано.

По ТУ 1121-012-04001508-2011 выпускаются следующие направляющие профили.

ХарактеристикиПоказатели
Сечение50×40; 75×40; 100×40 мм
ДлинаОт 3000 мм до 6000 мм, по заказу клиента
Упаковка 8 шт.

Каждому специалисту и человеку, далекому от строительной индустрии, но по воле случая столкнувшемуся с этими деталями, следует знать, что место разреза ПН не нуждается в лишней защите материала от коррозии.

Стоечный профиль

Профиль стоечный, который принято на чертежах обозначать буквами ПС, делается в соответствии с ГОСТом и техническими условиями. Это элемент, длина которого может составлять 3000, 3500, 4000 и 6000 мм. Как и все профили, для установки гипсокартонных листов он производится благодаря методике холодной прокатки на профилегибочном станке из полосы металла толщиной 0,6 мм и имеет ширину 50 мм.

Для устройства стен берут детали сечениями 50 х 50, 75 х 50, 100 х 50 мм. Такой размер полки обеспечит специалисту удобный процесс выполнения работы по установке в гипсокартон крепежных элементов. Особенно это рекомендуется при двухслойной обшивке гипсокартоном, в этом случае исключается вероятность попадания шурупа мимо полки длинномерного изделия.

Стоечный профиль

Стоечный профиль (СП) для работы с гипсокартонными листами выполнен в виде буквы С. На полке профиль имеет продольные канавки, которые выполняют роль ребер жесткости. Именно они изделие делают более прочным, а средняя – становится прекрасным ориентиром для деталей каркаса и листа. К тому же каждый конец профиля, который крепится в стенке, имеет пару отверстий, диаметр которых равен 33 мм. Благодаря им можно монтировать сети инженерных коммуникаций внутри стен или перегородок.

Предназначен  для вертикальных направляющих металлического каркаса стен и перегородок, который затем будет обшит гипсокартонными листами.

Монтаж происходит в тандеме с ПН – того же типа и размера. Его длина зависит от высоты и конструкции стены из ГКЛ и также от требований к звукоизоляционным свойствам.

Монтаж требуется проводить в одном направлении с открытой частью ПН. Такой метод обеспечивает установку крепежа намного ближе к вертикали стены, и при монтаже очередного листа шуруп не будет отгибать внутрь полку длинномерной детали.

Стоечный профиль для гипсокартона Knauf исполняется в соответствии с ТУ 1121-012-04001508-2011. Методом холодной прокатки из тонкой стали. Корпорация Knauf выпускает металлический профиль усиленный (UA), который подходит в качестве стоечного профиля при установке дверных проемов. В технологии производства применяются современные разработки.

Место, где вы сделали надрез на детали, в дополнительной обработке не нуждается.

На поверхность наносится анодное покрытие из цинка, обладающее самовосстанавливающими свойствами. Оно закрывает появившиеся микротрещины – за счет процесса диффузии ионов цинка из места, которое не повреждено.

Виды профиляВес дверного полотна
UA-профиль 5050 кг или менее
UA-профиль 75 75 кг или менее
UA-профиль 100100 кг или менее

Перфорированный угол защиты

Гипсокартонный лист – это хрупкий материал. Поэтому важно сохранить его целостность. Также в этой защите нуждается как внутренний, так и наружный угол конструкции. В этот момент на помощь приходит угловой профиль, еще его называют внешний угол защиты.

Угловой профиль (ПУ) представляет собой оцинкованную или алюминиевую перфорированную ленту, согнутую под углом 850 и имеющую длину 3 метра.

Алюминий – легкий материал, но его просто согнуть, поэтому требуется качественная  транспортировка и упаковка. Нарушение целостности изделия затрудняет монтажные работы. Еще он несколько дороже, поэтому оптимальным вариантом является оцинкованная сталь. Такое изделие обладает:

  • повышенной стойкостью к коррозии, плесени, вредным микроорганизмам;
  • хорошей прочностью;
  • достаточной жесткостью;
  • умеренной ценой.

Предназначен:

  • для отделки всех видов углов – как перфорированное приспособление, после монтажа гипсокартона, оконных откосов, дверных проемов. Он придает углу правильную геометрическую форму и помогает организовать фигурные изгибы;
  • для создания каркаса под ГКЛ. В дальнейшем угловой профиль скрывается за слоями шпатлевки.

Перфорированный угол защиты

Это изделие – сложная модель с большим количеством отверстий диаметром в 5 мм, расположенных по всей площади уголка. Именно они дают возможность шпаклевке проникать на обрабатываемую поверхность.

На стену крепится без проблем, лишь необходимо приложить небольшое усилие, чтобы он стал на место. Изначально заниженный угол в 85о, а не 90о даст вам гарантию стопроцентного прилегания профиля к поверхности.

Корпорация Knauf своим потребителям предлагает углозащитный профиль (ПУ), который выпускается согласно

ТУ 1121-012-04001508-2011. Он усиливает конструкции из КНАУФ — листов и аналогичных деталей металлического каркаса. Деталь выполнена из оцинкованной стали отличного качества и имеет высокие показатели по стойкости к коррозии.

Размеры сечения, мм Размеры длины, мм
ПУ 25×253000
ПУ 31×31 3000

Только вы можете решать, какой материал выбрать, – будет ли конструкция из металлического профиля либо деревянного каркаса. Важно, чтобы она и ее элементы были качественными. Тогда вам не понадобится тратить силы, время, деньги на переделку.

Как выбирать металлический профиль при покупке

Приобретая товар, потрудитесь обратить внимание на условия хранения материала на складе. Изделия должны лежать под навесом, правильно, если обстановка по климатическим факторам будет соответствовать группе ОЖ4 ГОСТ 15150-69. Производитель обязан гарантировать соответствие товара нормативным документам, а продавец – отсутствие повреждений во время хранения и доставки.

Стоит обращать особое внимание на то, что металлические изделия на объект должны доставляться в упакованном виде. Для этой цели подходит любой вид транспорта, лишь бы упаковка не могла быть повреждена во время транспортировки.

Какой материал покупать следует решать самостоятельно, мы предлагаем вам сопоставить вес и ценовую политику изделий:

ПрофильРазмеры сечения, ммДлина профиля, мВес, кгСтоимость, руб
Отечественный производитель Grand LineРоссийский филиал KnaufОтечественный производитель Grand LineРоссийский филиал Knauf
Профиль стоечный
ПС-2 50x50x0,63,0/3,5/4,02,082,16 133,65 180,53
ПС-475x50x0,63,0/3,5/4,02,432,52 162,41211,13
ПС-6100x50x0,63,0/3,5/4,02,762,85183,87250,24
Профиль направляющий
ПН-250×40 x0,63,0/6,01, 721,8111,38168,30
ПН-475x40x0,63,0/6,02,072,16135,68199,77
ПН-6100x40x0,63,0/6,02,372,55157,55234,72
Перфорированный угол защиты
Оцинкован-

ный

25x25x0,33.00,2190,0724,030,99
Аллюминевый25x25x0,33.00,1070,0521,0028,10

Любое изделие этого вида должно отвечать:

  1. 1Требованиям Федерального закона «О безопасности зданий и сооружений» от 30.12.2009 № 384-ФЗ.
  2. 2Техническим условиям и ГОСТ.
  3. 3Образцу-эталону, который на предприятии утвержден в определенном порядке.
  4. 4Соответствовать технологической документации и рабочим чертежам.

В некоторых случаях допускаются небольшие отклонения, но такие случаи строго фиксируются и предварительно согласовываются.

Показатели на участке длиной 1 метрДопустимый предел
Отклонение по длинеНе более 10 мм
Отклонение по толщине ГОСТ 19904
Отклонение по толщине на месте изгибаНе предусмотрено
Отклонение от угла 90º±1º30′ – при ширине элемента профиля до 100 мм включительно;

±1º – при ширине элемента профиля свыше 100 мм.

Скручивание профилей вокруг продольной осиНе более 1º
Отклонение от прямолинейностиНе более 1 мм
Волнистость кромокНе более 2 мм
Длина волныНе менее 500 мм
Отклонение плоскости реза от перпендикулярностиНе более 2 мм
Предел сопротивления разрыву270-350 Н/мм2
Предел текучестиНе более 180 Н/мм2

Профиль не должен иметь раскатанных трещин и трещин напряжения. На торцах и кромках нельзя допускать:

  • расслоений,
  • рваных поверхностей,
  • зазубрин.

В профиле из оцинкованной стали в месте изгиба на 180° прочность сцепления покрытия с металлом сильно не должна нарушаться. Можно допустить лишь сеточку мелких трещин по месту изгиба и отслоение покрытия из цинка от краев на расстояние до 6 мм.

Решив построить в своем доме перегородку, отдайте предпочтение профилю большей толщины. Тогда каркас будет более устойчив к динамическим деформациям и толчкам. Но и не стоит забывать об имеющемся в наличии пространстве, в маленьком помещении такой объект будет громоздок и не эстетичен. Думаем, что наши советы помогут вам возвести прочную и красивую конструкцию. А как сделать это правильно, можно узнать в статье «Работы с гипсокартоном: пошаговая инструкция по обшивке и выравниванию стен гипсокартоном, монтажу перегородок из ГКЛ на каркас и без каркаса».

glaver.ru

Как выбрать профиль для гипсокартона: тонкости подбора

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный профиль ПП/CD;
  • стоечный профиль ПС/CW;
  • направляющий профиль ПН/UW.
  • угловой профиль. Используется при создании арки или фигурной перегородки.
  • маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Пояснение аббревиатур

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

  • ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
  • ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
  • CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
  • CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
  • UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля



Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

  • толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
  • толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
  • толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Прямой подвес

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

  • соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
  • двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
  • подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

  • направляющие профиля. Они будут выступать в роли несущих элементов;
  • стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

gipsportal.ru

Профиль для гипсокартона: размеры и виды

Чтобы установить перегородку либо другую конструкцию у себя дома, необходим профиль для гипсокартона. Размеры и виды подобных изделий могут существенно отличаться. Предлагаем разобраться в их особенностях, чтобы не допустить ошибку во время покупки.

Направляющие могут быть различного вида и размера

Читайте в статье

Виды профилей для гипсокартона и их назначение: основная классификация

Производители предлагают изделия различной формы и размера. Чтобы приобрести все необходимое для установки конкретной конструкции, надо четко понимать, какие существуют виды профилей для гипсокартона и их назначение. Предлагаем познакомиться с основной классификацией.

Возьмите на заметку:

Большой ассортимент добавляет трудностей при выборе нужного вида и размера

Поверхностно-плоскостной профиль для гипсокартона

Могут крепиться к потолку либо стене. Их конфигурация стандартизирована, но существуют различия по толщине материала, длине и поперечных размерах самого изделия. Позволяют сформировать надежный каркас для крепления гипсокартона при правильном выборе типоразмера и соблюдения технологии монтажа. При этом важно помнить, что цена профиля для гипсокартона зависит от размера и вида.

Каждый вид имеет свое назначение

Направляющий профиль из гипсокартона: отличительные признаки

Маркируется ПН (UW). Является стартовым профилем для гипсокартона. Сечение П-образное. Стенки гладкие. Выступает в качестве опоры для различных стоек и перемычек. На него в процессе монтажа надеваются остальные элементы конструкции.

Направляющий профиль для гипсокартона может иметь различную длину (до 4,5 м). Наиболее востребована 3 м. Поперечные размеры подбираются индивидуально для конкретной системы.

Направляющие крепятся к капитальным конструкциям

Стоечный профиль для гипсокартона: конструктивные особенности

Маркируется ПС (CW). Устанавливается внутрь направляющего и используется для крепления других элементов системы. Стоечный профиль для гипсокартона достаточно жесткий. Способен воспринимать значительную конструкцию. Имеет П-образное дополнительное сечение с дополнительными полками для фиксации других конструктивных элементов.

ПС 50/50: жесткость обеспечивается конструктивными особенностями

Внимание! Если основание ровное, стоечный может крепиться непосредственно к стене либо потолку.

Потолочный профиль из гипсокартона: основные виды

Может быть несущим ПП (CD) либо направляющим ППН (UD). Изделия с П-образным поперечным сечением, но с меньшими, чем у стенового, размерами для экономии пространства. Для увеличения жесткости потолочного профиля для гипсокартона предусмотрены дополнительные полки и ребра.

Конфигурация изделия позволяет уменьшить его размеры

Для фиксации элементов можно использовать специальный крепеж. Позволяет установить потолочную конструкцию любой формы и размера.

Пример соединения потолочного и потолочного направляющего

Угловой профиль для гипсокартона

Для усиления наружных углов стен гипсокартонной конструкции возможно применение перфорированного углового металлопрофиля. Для его изготовления используется металл толщиной 0,3-0,4 мм. Уголки устанавливаются на шпаклевку и сверху закрываются слоем шпаклевки.

Углы защищены от механического повреждения

Перегородочный несущий профиль для гипсокартона и фото готовых конструкций

Для изготовления перегородок из гипсокартона используется профиль UW и CW. Первый позволяет сформировать обшивку конструкции. Он используется при формировании периметра перегородки и обеспечения требуемой конфигурации.

Перегородочный профиль для гипсокартона CW позволяет обеспечить достаточную жесткость системы. Крепление листов может выполняться с обеих сторон.

Предлагаем посмотреть фото перегородок из гипсокартона, которые можно создать:

Арочный профиль из гипсокартона

Для арочного типа характерно сложное конструктивное исполнение. Для обеспечения достаточной гибкости у него имеются боковые разрезы. Дополнительная перфорация увеличивает жесткость изделия.

Позволяет сформировать конструкцию с радиальным изгибом. Изготавливается чаще всего из ПП 60/27. Стандартная длина профиля для гипсокартона 3 м. Минимальный радиус изгиба вогнутого элемента 500 мм.

Направление изгиба выбирается в процессе монтажа

Вспомогательные комплектующие каркаса профиля для гипсокартона

Для монтажа системы нужного размера и формы могут потребоваться специальные комплектующие для гипсокартона, у каждого элемента свое конкретное назначение. Вам потребуются соединительная продольная скоба, если надо соединить элементы.

Для фиксации скобы стоит воспользоваться саморезами

Также, возможно, придется приобрести профиль:

  • цокольный для создания ограничения по периметру облицовки. Наружная сторона шпаклюется;
  • шляпочный для монтажа листового утеплителя. Крепится к основанию. Позволяет отказаться от направляющих;
  • г-образный, если надо установить в стене с открытым торцами финишную либо стартовую планку;
  • z-образный, чтобы увеличить жесткость системы;
  • маячковый, если предстоит выравнивание основания.

Размеры маячкового выбираются индивидуально

Крепежные элементы

Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:

  • подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;

Функциональный элемент

  • крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;

Сформировать надежное соединение несложно

  • двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
  • угловые скобы, устанавливаемые на торцах элементов конструкции.

Совет! При выборе крепежа обязательно учитывайте размеры металлического элемента.

Критерии выбора металлического профиля из гипсокартона

Чтобы монтируемая конструкция прослужила достаточно долго, надо правильно выбрать металлический профиль для гипсокартона. Внимание заслуживает не только его вид или размеры, но и другие важные моменты, на которые стоит обратить внимание.

При выборе важно учесть множество моментов

Покрытие профиля и толщина материала

При покупке стоит отдать предпочтение оцинкованным изделиям. При этом следует обязательно проконтролировать целостность покрытия.

Толщина изделия заслуживает особого внимания. Чем больше данный параметр, тем прочнее и жестче будет металлопрофиль и выше его стоимость. При недостаточной толщине элемента в процессе установки и под эксплуатационной нагрузкой он может изменить свою геометрию.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Для устройства перегородок оптимальными являются изделия толщиной 0,5 – 0,55 мм. Однако при наличии финансовой возможности стоит предпочесть 0,6 мм. Выбор более толстых изделий оправдан при установке высоких конструкций.»

Наличие дефектов покрытия недопустимо

Перфорация металлопрофиля для гипсокартона

При наличии выбора можно купить перфорированные изделия. Такой металлопрофиль для гипсокартона намного удобней монтировать, так как отпадает необходимость в просверливании отверстий. Дополнительные ребра жесткости обеспечивают достаточную прочность элементов, при этом они имеют меньший вес, чем гладкие цельные изделия.

Крепить перфорированные изделия намного проще

Профиль для гипсокартона: размеры и виды, предлагаемые ведущими производителями

Многие производители предлагают профиль для ГКЛ различного размера и вида. Выбрать подходящий вариант бывает достаточно сложно. Предлагаем познакомиться с продукцией ведущих производителей и ее отличительными особенностями.

Профиль для гипсокартона Кнауф пользуется повышенным спросом у специалистов. Все изделия обладают размерной и геометрической точностью. Это значительно упрощает выполнение монтажных работ. Однако их высокая стоимость заставляет обратить внимание на продукцию других производителей.

Размерная точность гарантирована

Продукция Металлиста и Giprok обойдется несколько дешевле. При покупке следует внимательно осматривать каждой изделие, чтобы убедиться в соответствии заявленным характеристикам. Гипрок предлагает изделия с рифлением, повышающим их жесткость. Однако при установке подобных элементов могут возникнуть сложности из-за не слишком плотного прилегания поверхностей при несовпадении «пупырышек». В процессе эксплуатации конструкции может слышаться характерный скрип.

Расчет нужного количества профилей

Приступая к расчету, следует в масштабе начертить будущий каркас, проставив размеры. Можно также нанести условно обозначение, показывающее каждый вид металлопрофиля. Расчет необходимого количества для стены можно выполнить следующим образом:

  • направляющих. Удвоенная сумма длины и высоты каркаса. Если имеются проемы, следует также прибавить их периметр;
  • стоек. Их монтируют с максимальным шагом 60 см. Чтобы определить требуемого количество надо длину каркаса разделить на 60 см, полученное значение округлить до ближайшего большего натурального и прибавить 1. Полученное значение умножаем на высоту каркаса;
  • перемычек, монтируемых с шагом 0,6 – 0,8 м в местах стыковки листов. Для их изготовления используется стоечный металлопрофиль. Расчет выполняется аналогично предыдущему варианту. Полученное значение добавляется к требуемому количеству стоечного профиля.

Детальный чертеж упростит расчеты

Особенности установки стенового профиля для гипсокартона

Монтаж стенового профиля для гипсокартона выполняется с шагом 0,4 – 0,6 м. Расстояние выбирается исходя из геометрических параметров прикрепляемых листов. Так, если ширина гипсокартона 1,2 м, выбирают шаг 0,6. В этом случае металлопрофиль крепится по краям листа и посередине. Больше актуальной информации вы сможете найти в следующих видео:

Нюансы монтажа профиля для подвесных потолков

Чтобы потолочное покрытие получилось идеально ровным, необходимо строго придерживаться технологии. Предлагаем посмотреть видео, которое позволит узнать все нюансы и тонкость качественного выполнения работ:

Средние цены на профиль для гипсокартона в зависимости от вида и размера элементов

Если предстоит установка достаточно большой конструкции, важное значение имеет, сколько стоит профиль. Стоимость будет зависеть от многих факторов, включая производителя, вид, размеры, изделия, толщину металла. Очевидно, что при прочих равных параметрах цена профиля для гипсокартона 60х27 будет меньше, чем изделия 100×50.

Наибольшим спросом пользуется:

  • Knauf ПП 60х27 мм. Одно изделие имеет длину 3 м. Продольные гофры обеспечивают достаточную жесткость изделия;
  • Knauf ПС-2 50х50х3000 мм, имеющий С-образную форму. Позволяет сформировать достаточно плотный стык.
  • Кнауф ПС-4 75х50 3м.

Необязательно приобретать продукцию Кнауф. Продукция некоторых производителей получила также положительные отзывы.

Отзыв о профиле СПК «Стандарт»:

Подробнее на Отзовик: http://otzovik.com/review_5586604.html

профиль СПК «Стандарт»

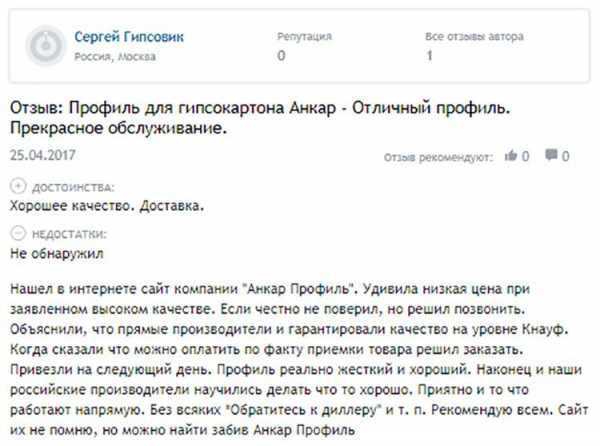

Отзыв о профили для гипсокартона «Анкар»:

Подробнее на Отзовик: https://otzovik.com/review_4827977.html

профиль для гипсокартона «Анкар»

Делитесь в комментариях, какому оцинкованному профилю с размерами и видом вы отдали предпочтение, во сколько обошелся вам каркас, продукцию какого производителя вы приобрели.

housechief.ru

Профиль для гкл размеры – Все виды профилей и комплектующих для гипсокартона: размеры, применение, выбор

Отправить ответ

avatar
  Подписаться
Уведомление о
