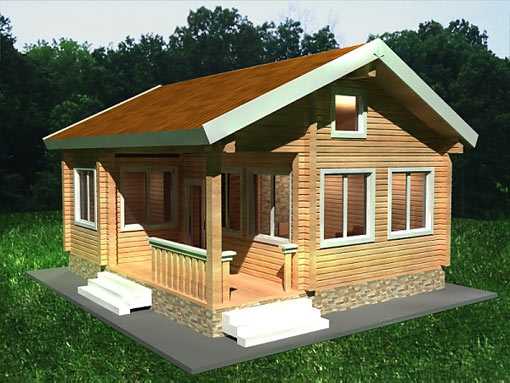

Проект бани из бруса с террасой

Прежде чем приступать к строительству бани, необходимо хорошенько обдумать основные ее параметры, которые будут зависеть от следующих факторов:

• Количества людей, на которое рассчитана баня;
• Количества комнат в бане и их функциональной нагрузки;
• Количества уровней в бане.

В этой статье рассмотрим более подробно проекты бань из бруса и остановимся на особенностях их планировки.

Содержание материала

Планировка небольших бань из бруса (3 х 4 и 4 х 4)

Подобные миниатюрные бани возводят на небольших участках, которые не позволяют строительства целого банного комплекса. Однако даже небольшие бани из бруса способны дарить комфорт и уют своим посетителям. Рассмотрим основные проекты бань из профилированного бруса небольших размеров.

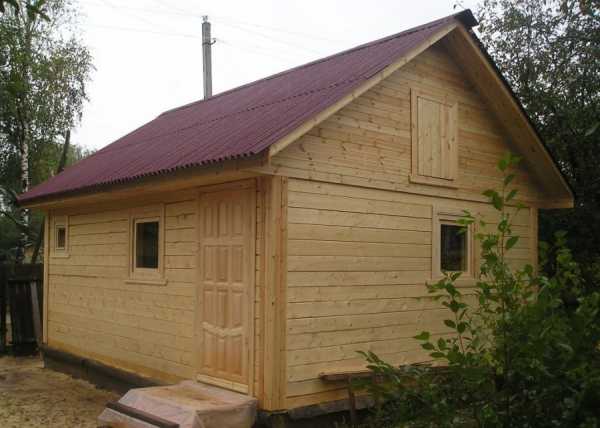

Баня 3 х 4

Параметры самой маленькой бани из бруса, строительство которой целесообразно вести, составляют 3 х 4 м.

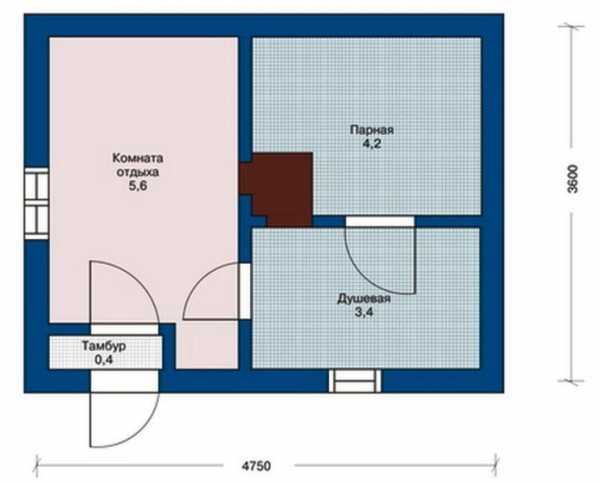

Панировка бани из бруса 3х4

На первый взгляд, маленькие бани непривлекательны, однако, и они имеют ряд преимуществ:

• Небольшие бани экономичны, т. к. для их прогрева и поддержания стабильно высокой температуры внутри парилки затрачивается малое количество дров;
• Они дешевы в строительстве и обслуживании;
• Маленькие бани занимают малое пространство и органично вписываются даже в небольшой приусадебный участок;
• Небольшие бани отличаются высокой скоростью возведения и введения в эксплуатацию.

При строительстве маленьких бань возможны несколько вариантов планировки бани.

Можно оборудовать всего одну комнату, которая будет одновременно выполнять функции раздевалки, моечной и парилки. С одной стороны, такой проект бани из бруса позволит создать достаточно большое пространство в парилке, где одновременно смогут париться от трех до пяти человек. С другой стороны, у проекта бани 3 х 4 есть свои недостатки.

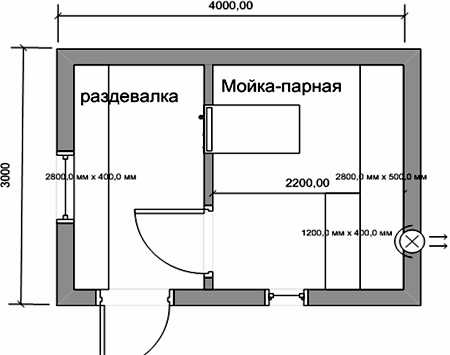

Вариант простой планировки бани из бруса размером 3х4

Такая планировка бани из бруса 3 х 4 не всегда удобна, т. к. одежда, оставленная в этой комнате, будет напитываться паром, сыреть и впоследствии облачаться в нее будет некомфортно. Кроме того, этот проект требует усиленной изоляции двери, т. к. она непосредственно контактирует с окружающей средой, и через нее могут происходить большие теплопотери.

Второй вариант планировки бани 3 х 4 предполагает обустройство небольшого предбанника, который одновременно будет выполнять функцию раздевалки и моечной, а также позволит лучше изолировать помещение парилки от окружающей среды, снизив тем самым ее теплопотери. В этом случае для удобства раздевания в предбаннике устанавливаются лавки и навесная вешалка. Кроме этого, оборудуется стационарная или раздвижная ширма, за которой размещается моечная. Ширма позволяет сохранить вашу одежду сухой.

Моечная может представлять собой обычную кадушку с теплой водой, заблаговременно запасенной хозяином.

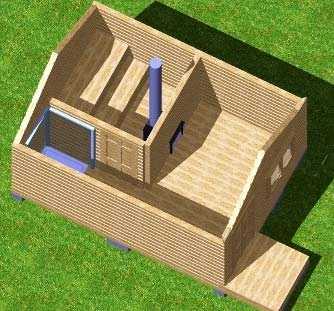

3D планировка деревянной бани 3х4

А можно разместить в бане душевую кабину и туалет. В парилке размещают два ряда лежаков, расположенных на разных уровнях, а также непосредственно печь. Существует и еще один вариант проекта бани из бруса с параметрами 3 х 4, в котором предусмотрено оборудование небольшой комнаты отдыха, совмещенной с моечной, а также парилки на двух человек.

Кроме самого необходимого, план бани из бруса с параметрами 3 х 4 вряд ли сможет еще что-либо вместить. Разве что, если оборудовать его мансардой. В этом случае в мансардном помещении появляется возможность организовать комнату отдыха, а на нижнем этаже — полноценную парилку на четверых человек и раздевалку.

Но в этом случае теряется пространство на первом уровне, которое необходимо отвести под лестницу в двухэтажной бане.
Сложно себе представить проекты бань из бруса, если они маленькие, что будут оснащены открытой верандой или террасой, т. к. площадь помещений просто не позволяет этого сделать. Что же делать, если все же очень хочется отдохнуть после парилки на свежем воздухе?

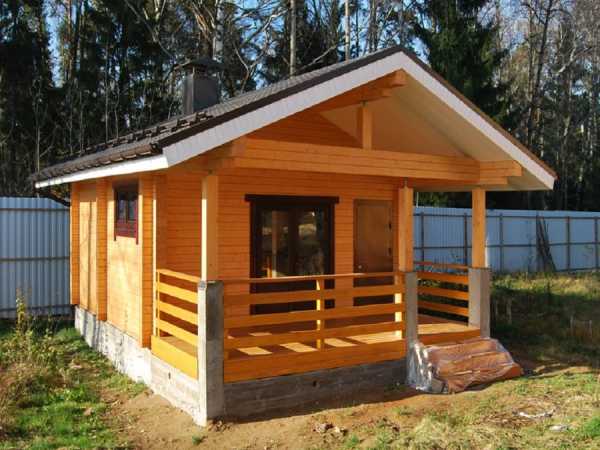

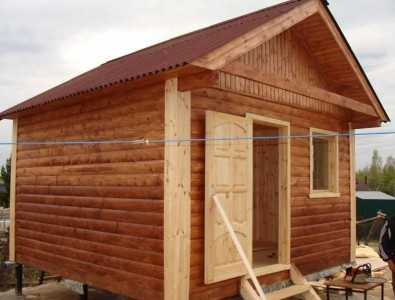

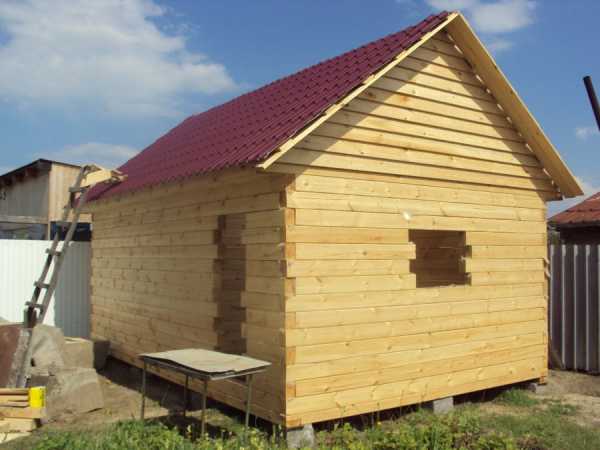

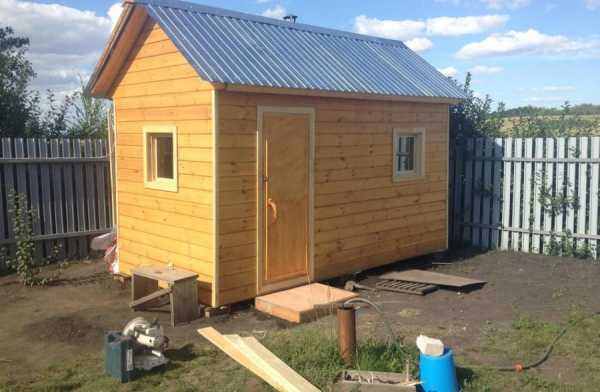

Готовый проект бани из бруса 3х4 метра

В этом случае на помощь приходит оснащение банного комплекса отдельно стоящей беседкой, которая будет располагаться в непосредственной близости от бани. В беседке оборудуются места для отдыха и столик.

Баня 4 х 4

Более просторной и комфортной является баня из профилированного бруса с параметрами 4 х 4. В случае планировки бани 4 х 4 можно применять все те же приемы, что и при оборудовании бани 3 х 4, описанные нами выше, но с одним существенным отличием. Параметры бани 4 х 4 позволяют организовать полноценную парилку на четверых человек даже в случае, когда баня оборудуется одноуровневой.

В этом случае все пространство делится пополам на помещения прямоугольной формы со сторонами 2 х 4. В первом помещении оборудуется небольшая комната отдыха, которая также выполняет функцию раздевалки, и моечная. А все второе помещение отводится под парилку, где с комфортом смогут одновременно париться 3-4 человека.

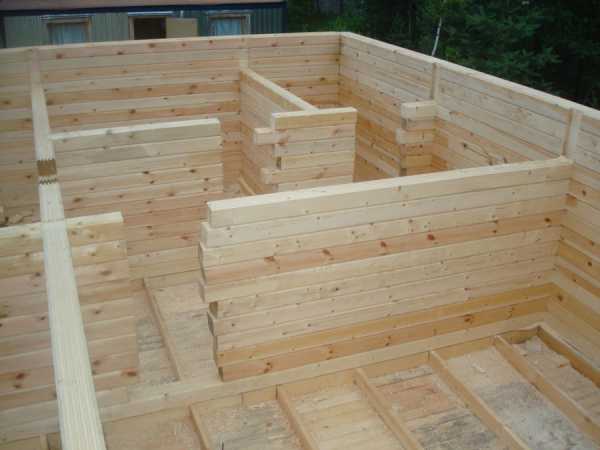

Планировка деревянной бани из бруса 4х4

В случае же, когда баня из бруса 4 х 4 выполняется с мансардой, где организовывается комната отдыха, появляется возможность оборудования первого этажа верандой или открытой террасой. Это придаст бане оригинальность, а посетителям добавит комфорта. На террасе или веранде можно отдохнуть после парилки за чашечкой травяного чая. Если же нет возможности обустройства веранды, то применяется вышеописанный прием с отдельно стоящей беседкой.

Планировка просторных бань из бруса (6 х 4 и 6 х 6)

Если размер участка позволяет, то рекомендуется строительство бани размером 6 х 4, 6 х 6 и более. Такая площадь помещения позволит организовать просторную парилку для большой компании, уютную комнату отдыха и полноценные раздевалку и моечную. Кроме того, появляется возможность оснащения бани открытой верандой или террасой, что исключает необходимость оборудования банного комплекса отдельно стоящей беседкой. Итак, рассмотрим проекты бань из бруса, отличающихся между собой планировкой, этажностью и общей площадью.

Баня 6 х 4

Баня 6 х 4 — это оптимальный вариант небольшой, но комфортабельной бани. Здесь появляется возможность оборудования просторной парилки, до 5 кв. м, моечной и комнаты отдыха. Варианты планировки могут быть разными.

В одном случае в бане 6 х 4 предполагается оборудование просторной парилки, рассчитанной на одновременное пребывание там до 4-5 человек (площадь паровой комнаты в этом случае составит 5,2 кв. м), немаленькой моечной комнаты с площадью около 4 кв. м, а также комнаты отдыха, которая будет размещаться на площади около 8 кв. м. В этом случае остается еще небольшое пространство (около 2,5 кв. м) на оборудование предбанника.

Напоминаем, что обеспечение бани предбанником позволит сократить теплопотери парной комнаты. При желании такой проект бани из бруса с параметрами 6 х 4 может быть дополнен небольшим крыльцом, где появляется возможность принять воздушные ванны в перерывах между парением.

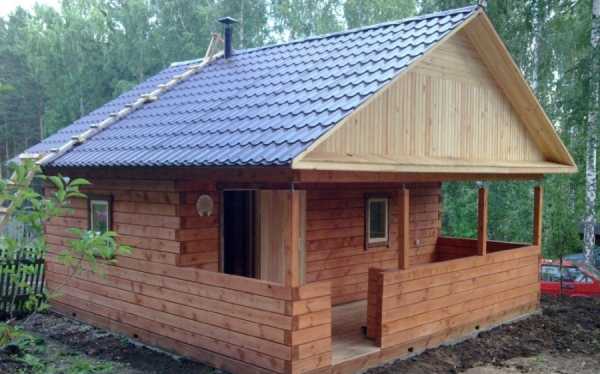

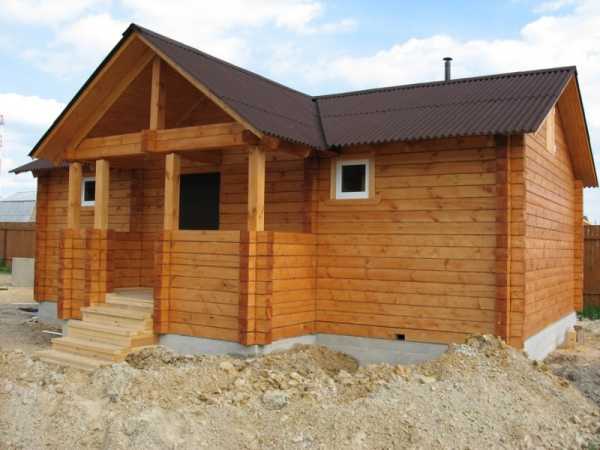

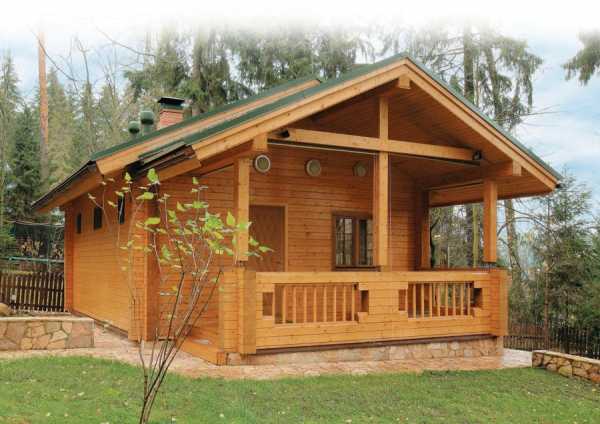

Баня из бруса 6х4 с террасой и тамбуром

Во втором случае баня из бруса 6 х 4 может содержать более скромную по площади парилку и моечную (до 3,5 кв. м), но при этом быть оборудованной открытой террасой или верандой, вход на которую осуществляется через просторную комнату отдыха. По опыту скажем, что оборудование бани верандой или террасой является, конечно, необязательным, но очень желательным моментом. В некоторых случаях хозяева бань жертвуют просторной комнатой отдыха в пользу последних.

Это связано с тем, что отдых после парения на свежем воздухе приносит больше морального и физического удовлетворения, чем в закрытом пространстве. В этом случае также есть возможность оснащения бани мансардой, что позволит расширить площадь парилки и моечной, а комнату отдыха вынести на мансардный этаж.

Баня 6 х 6

Баня из профилированного бруса с параметрами 6 х 6 являет собой пример большой просторной бани, рассчитанной на большие компании. Помещение бани 6 х 6 может содержать просторную парилку до 10 кв. м, полноценную моечную до 5 кв. м., большую комнату отдыха (до 10–12 кв. м), раздевалку (2-3 кв. м) и широкую открытую веранду или террасу (до 10 кв. м).

В случае если проект бани из бруса будет предполагать еще и оснащение бани мансардой, то появляется возможность оборудовать на ней гостевые комнаты или дополнительные комнаты отдыха.

Кроме того, мансардный этаж можно использовать под комнаты отдыха, а высвобожденное пространство на первом этаже отвести под оборудование бассейна с холодной водой для принятия контрастного окунания.

Планировка бани 6х6 из бруса с мансардой

Если говорить о бассейне, то в банях есть два варианта его обустройства: бани 6 х 6 можно оборудовать крытым бассейном, а можно открытым. Под строительство крытых бассейнов отводится первый этаж бани из бруса. Как правило, этот бассейн занимает небольшую площадь и под него отводится до ¼ пространства первого этажа бани 6 х 6.

По-другому дело обстоит с открытыми бассейнами, строительство которых ведется в непосредственной близости от бани. Площадь, отводимая под строительство бассейна, в таком случае может быть разной, т. к. она не ограничивается площадью банного помещения. Преимущество открытого бассейна заключается в его размере, но при этом он обладает и рядом недостатков:

• Сложность в уходе за бассейном;
• Возможность пользования им лишь в теплые сезоны;
• Дороговизна строительства.

Закрытые бассейны лишены вышеперечисленных недостатков, а потому более популярны в строительстве бань.

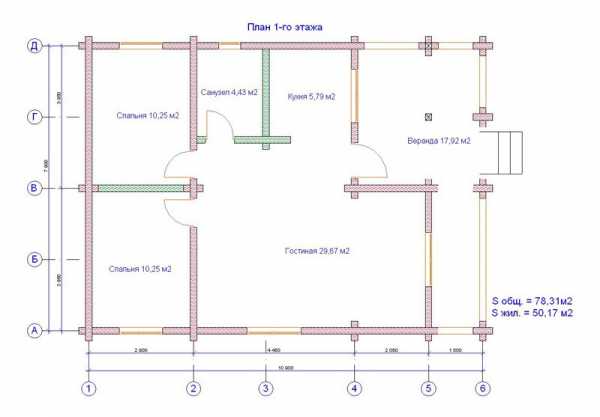

Вариант планировки деревянной бани 6х6

Оборудование банного комплекса открытым бассейном целесообразно лишь в том случае, когда площадь приусадебного участка это позволяет, во всех остальных случаях придется довольствоваться закрытым небольшим бассейном, выполненным в виде купальни.

planvsem.ru

Проекты бань с фото из бруса, бревна, пеноблоков

Баня на дачном участке должна быть обязательно. «Баня – мать вторая: кости распарит, все дело поправит». Или «Можно дом не достроить, но баню нужно построить». Традиции париться в бане сотни, а может быть, и тысячи лет. Не просто так упомянул в «Повести временных лет» Нестор то ошеломляющее впечатление, которое произвела баня на самого св. апостола Андрея Первозванного. Да и в русских народных сказках баня вниманием не обделена, вспомнить хотя бы знаменитые диалоги Ивана (царевича, дурака, просто Иванушки) с Бабой-Ягой, что сначала надо баньку истопить, а уж потом дела обсуждать.

Но чтобы истопить, баню надо сначала построить. А любое строительство начинается с проекта. Нормативные акты определяют баню как вспомогательную хозяйственную постройку, строительство которой не требует получения разрешения. Соответственно, разрабатывать проект, который надо согласовывать и утверждать, не требуется.

Однако и приступать к строительству бани без наличия проекта не стоит, это может привести к очень неприятным последствиям. Проект также поможет определиться с количеством необходимых для строительства материалов и составить смету, которая даст возможность оценить планируемые затраты.

Проект бани можно заказать у специалистов, подготовить самому с помощью специальных программ (как совсем простой вариант – нарисовать от руки) или найти подходящий готовый проект в Интернете. Поговорим о подготовке проекта бани своими руками, без помощи специалистов.

Проектируем баню

Исходя из имеющихся возможностей установки бани на участке, следует начать разработку проекта с составления технического задания, в котором определяется желательная площадь всех помещений бани (план этажа или поэтажный план).

Предбанник

Помещение, куда владелец бани попадает в первую очередь. В небольших банях предбанник выполняет несколько различных функций, и это должно быть учтено в проекте: тамбура (переходной зоны) между улицей и помещениями бани с изменением температур от наружной до температуры в бане, местом для переодевания и хранения одежды и обуви, комнатой отдыха. Предбанник может служить для хранения запаса дров для печи.

В предбаннике можно запланировать установку скамеек для переодевания и отдыха, или ограничиться только мест для сидения, если есть ограничения по площади. По этой же причине возможно совмещение предбанника с комнатой отдыха. Для комфортного отдыха в бане и частого ее использования площадь предбанника должна в два раза быть больше площади парной. Расположение окна/окон в предбаннике предусматривается на высоте от 1000 мм от уровня пола. Остекление окна двойное. Для предбанника выбирают обычно стандартную дверь 1800х800 мм с открыванием наружу.

Важно! Если вход в баню с улицы осуществляется непосредственно в предбанник, то для комфортного использования бани в осенне-зимнее время дверь должна быть утеплена с наружной стороны. При наличии возможности разместить вход в баню с южной стороны, сугробы зимой будут меньше, таять весной они будут быстрее.

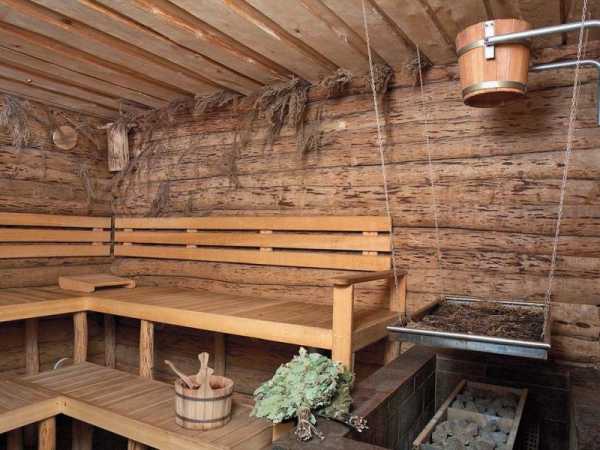

Парная

Минимальная площадь на одного человека в парной не может быть меньше 1 м². Кроме этого параметра, надо учитывать размер печи в парной. Самыми большими по размеру являются кирпичные дровяные печи, но с такими печами не требуется устраивать изоляцию стен и парящихся в парилке людей.

Печь металлическая должна быть установлена на расстоянии не меньше 1 метра от стены, а от людей ограждена тонкой кирпичной перегородкой во избежание ожогов. Хорошим вариантом является размещение печи в комнате отдыха таким образом, чтобы печь отапливала и парную, и комнату отдыха. При этом топка находится в комнате отдыха, а каменка в парилке. Возможные размеры полка в парной приведены на рисунке. Выберите вариант, используя рисунок, как вы и ваши гости будут париться: сидя или лежа.

Для маленькой бани, в которой будут париться сидя максимум 3 человека, достаточна площадь 1300х1800 м, но к этой площади надо добавить площадь, занимаемую печкой, а также проходы к полкам. Важно! Окна в парной не надо предусматривать, если запланирован вентиляционный короб. В противном случае для обязательного проветривания парной (и всей бани) нужно предусмотреть небольшое окно с двойным остеклением. Окно проектируется на стене, противоположной печке с размерами от 300х300 мм. Лучше, если окно в парной будет смотреть на запад – так вы получите больше естественного освещения. Дверь в парную проектируется невысокая, с высоким порогом для предотвращения потерь горячего воздуха. Размер двери обычно выбирается 1500х800 мм с открыванием двери наружу. Предупреждение. Совмещение парной с моечным отделением (душевой) не желательно – температура в парилке будет ниже и пар будет влажным. Любителям попариться такой вариант не подходит.

Душевая (моечное отделение)

Здесь все зависит от ваших возможностей: емкости с водой, душевая, купель, бассейн. Следует помнить о существовании минимального размера моечного помещения. Для 3 человек моечное помещение без бассейна и душа (только емкости с горячей и холодной водой) не может быть меньше 1800х1800 мм. Окно в моечном помещении проектируется на высоте от 1500 мм от уровня пола, чтобы не создавать сквозняки. Размеры окна небольшие, но больше, чем в парилке. Остекление двойное. Обычный размер двери 1800х800 мм, дверь с высоким порогом. Если в моечном помещении планируется устроить душевые, то под каждый душ должна быть выделена минимальная площадь 900х900 мм. Соответственно, размещение купели или бассейна в моечном помещение увеличивает его площадь. При наличии ограничений по площади бассейн или купель можно расположить снаружи. При наличии естественного водоема поблизости, баня должна располагаться минимум в 15 метрах от него.

Санузел

Минимальные размеры санузла при установке одного унитаза составляют 1200 (глубина) х 800 (ширина) мм.

Комната отдыха и другие помещения (кухня, бильярдная и т. д.). Проектируется исходя из имеющихся возможностей и существующих ограничений по площади.

Состав помещений определяют исключительно имеющиеся возможности и пожелания владельца бани.

Важно! Баня должна располагаться от дома и других построек на участке на расстоянии не меньше 10 метров. Кроме пожарной безопасности, дым из трубы бани не будет задуваться в дом. Кроме того, баня должна располагаться на расстоянии 3 метров от забора для обеспечения доступа к сооружению по всему периметру в случае пожара.

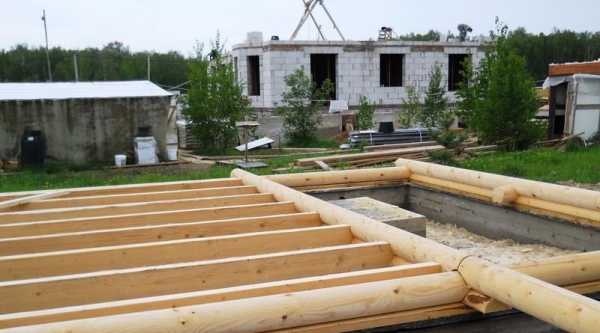

Проектируем фундамент

Тип фундамента под баню выбираем исходя из материала, который будет использован в строительстве, и выбранной этажности бани. При проектировании фундамента учитываем возможную максимальную нагрузку на него и особенности местных грунтов. Обычно при строительстве бани выбирают следующие виды фундаментов в зависимости от грунта на участке и этажности сооружения:

Винтовой фундамент

Является универсальным типом фундамента для всех грунтов. Нет необходимости на участке проводить земляные работы. Винтовой фундамент можно установить в любое время года. Установка займет один день, сразу после завершения можно приступать к возведению строения.

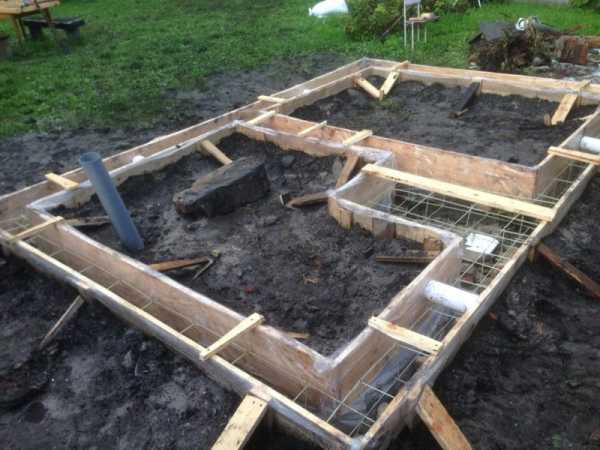

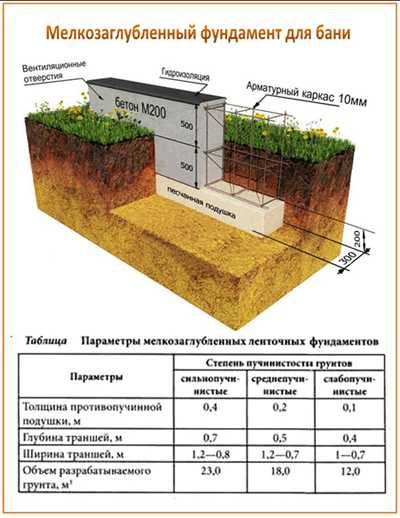

Ленточный фундамент

Этот тип фундамента достаточно трудозатратный и его целесообразно использовать при сложных грунтах и строительстве 2-этажной бани.

Столбчатый фундамент

Является самым экономичным и самым простым типом фундамента. Столбики можно изготовить из асбоцементных труб, которые затем армируются и заливаются бетоном. Такой фундамент лучше использовать при строительстве небольшой бани.

Земляные работы при строительстве ленточного и столбчатого фундаментов производить необходимо, но объем этих работ будет разный.

Свайный фундамент из железобетонных свай и монолитную плиту рассматривать не будем, они для строительства бани не нужны.

Проектируем фундамент под кирпичную печь

Если для бани выбрана кирпичная печь, надо сначала на стадии проекта определиться с необходимостью сооружения под нее фундамента. Расчеты делаются достаточно просто: вес одного кубического метра кирпичной кладки принимаем за 1350 кг и умножаем это значение на объем конструкции печи. Результат в 750 кг означает обязательную необходимость строительства фундамента под печь. Отсутствие фундамента или ошибки в проектировании приведут к катастрофическим последствиям.

Важно! Фундамент под печь не может быть по глубине меньше, чем фундамент бани. Фундамент под печь несет нагрузку только от нее и не нужно делать его частью общего фундамента бани. Желательно, чтобы между общим фундаментом и фундаментом под печь оставалось небольшое расстояние. При усадке сооружения оба фундамента будут иметь возможность двигаться относительно друг друга.

Под кирпичную печь принято проектировать простой бутобетонный фундамент. На глубину промерзания в регионе устраивается котлован со сторонами на 150 мм больше стороны фундамента. Предусматривается отсыпка дна котлована слоем щебня с последующей трамбовкой. По размерам котлована устанавливается деревянная опалубка. Предварительно опалубка обрабатывается горячим битумом. Как вариант, можно использовать рубероид. После установки опалубки отсыпается первый слой крупных камней, полости между которыми засыпаются мелким щебнем. Слой заливается цементно-песчаным раствором, приготовленным в соотношении 1:3. Каждый последующий слой камней заливается с перерывом в сутки, и так до выхода на нужную отметку. При использовании раствора заводского изготовления и при небольшой глубине фундамента допускается выполнение всей работы единовременно.

Важно! Разница между уровнем чистого пола и фундаментом должна составлять порядка 70 мм. Поверхность фундамента тщательно выравнивается по уровню и закрывается полиэтиленовой пленкой. К кладке печи можно приступать не ранее, чем через 7 дней.

Вентиляция в бане

В старину вопрос вентиляции бани решался просто и рационально. В срубах бань нижние венцы крепились свободно, и воздух мог проходить через щели.

Сегодня при подготовке проекта бани надо предусматривать устройство канала для притока свежего воздуха и для вытяжки воздуха отработанного. Размеры этих вентиляционных каналов зависят от объема помещений в бане. Вытяжной канал не должен быть меньше канала приточного.

Выбираем проект бани

Сначала определим, какой материал будет использоваться для строительства бани. Принято бани строить из обычных или оцилиндрованных бревен, клееного бруса, кирпича, блоков, популярностью пользуются каркасные бани.

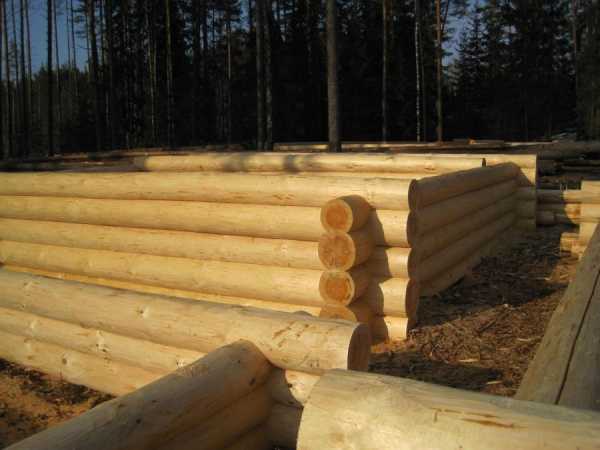

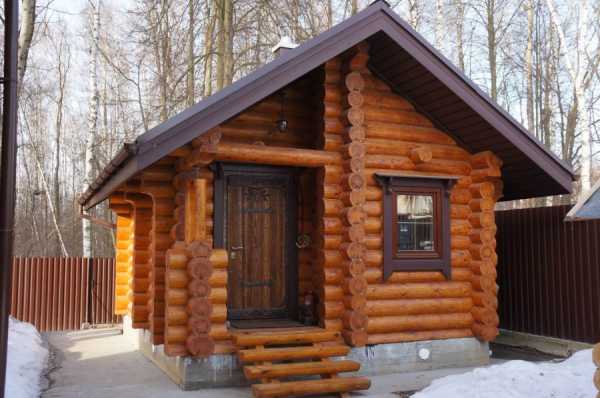

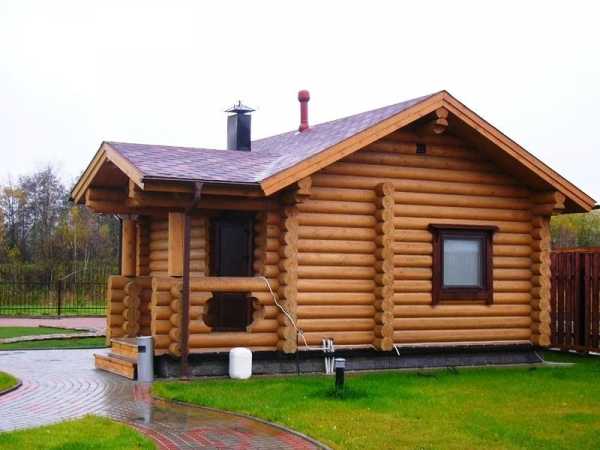

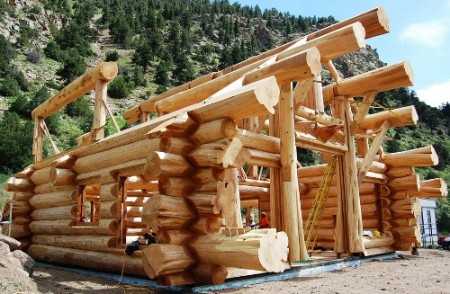

Проекты бань из бревна

Бани из бревна являются традиционным вариантом исполнения настоящей русской бани. Дерево усиливает лечебно-профилактический эффект воздействия бани на организм человека, что подтверждено веками опыта.

Для строительства бани можно выбрать:

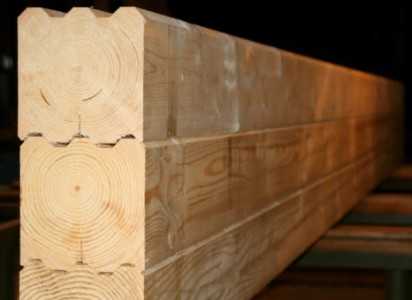

Проекты бань из клееного бруса

Бани из клееного бруса считаются одними из самых популярных. Это объясняется высокой технологичностью материала с сохранением свойств дерева. Особенностью проектов бань из клееного бруса является возможность без дополнительных серьезных затрат создавать функциональные и интересные элементы конструкции сооружения. Речь идет, в первую очередь, о крытых террасах и выносных фронтонах.

Использование в строительстве клееного бруса дает возможность разнообразить архитектурные формы сооружения и уйти от стандартных решений.

Проекты бань из кирпича

Использование кирпича в качестве строительного материала дает возможность возвести сооружение практически любой формы. Кирпич является экологически чистым материалом и превосходно подходит для строительства бань. К достоинствам кирпича надо отнести очень длительный срок его эксплуатации, привлекательный внешний вид (сооружение из облицовочного кирпича не нуждается в наружной отделке), теплоизоляционные свойства.

Однако при проектировании бани из кирпича обязательно надо предусматривать хорошую вентиляцию и пароизоляцию, в противном случае конструкция будет отсыревать. Надо также учесть, что стоимость строительства бани из кирпича будет выше, чем бани деревянной. Ниже предлагаем вам посмотреть фото проектов бань из кирпича.

Проекты бань из газосиликатных блоков

Особенностью проекта бани из газосиликатных блоков является легкий вес материала, уменьшение в связи с этим нагрузки на фундамент и возможность строительства даже на проблемных грунтах. Сами блоки легко обрабатываются, их можно пилить, колоть и использовать их фрагменты в качестве декоративных элементов.

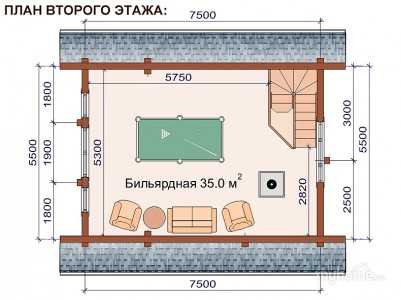

Проекты бань с мансардой

При проектировании бани с мансардой необходимо учитывать дополнительную нагрузку на фундамент. Также требуется рассчитать количество несущих конструкций и определить их местоположение.

Заданный в проекте угол наклона крыши будет определять полезную площадь мансарды. Угол наклона обычно составляет 30-60°.

При составлении поэтажного плана надо стараться минимизировать площадь, которую будет занимать лестница. Но подъем по ней должен оставаться комфортным.

Обязательным требованием является включение в проект паро- и теплоизоляции перекрытия между первым этажом и мансардой. Это необходимо для предотвращения появления грибка в бане на потолке.

Преимуществом такого проекта будет значительное увеличение полезной площади, при этом вес всей конструкции увеличивается незначительно.

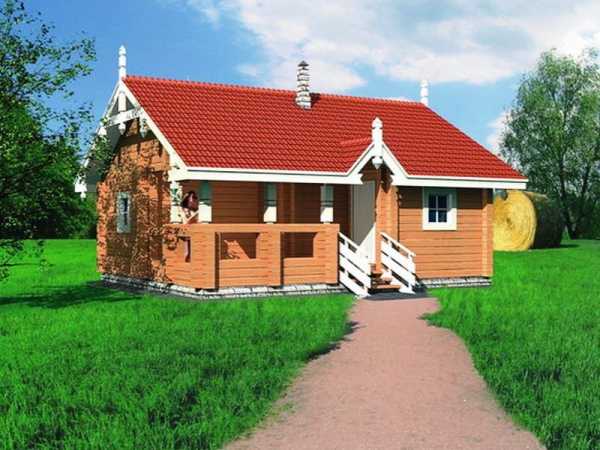

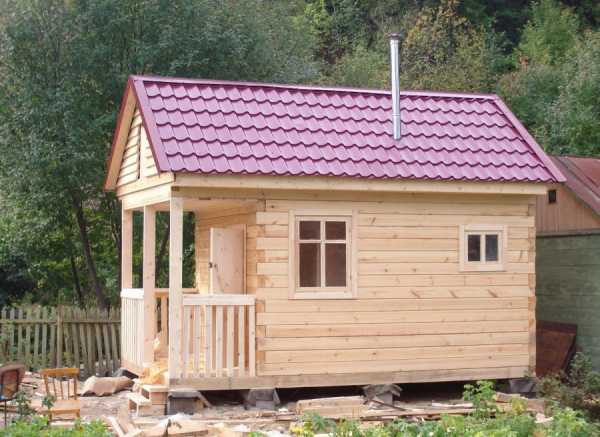

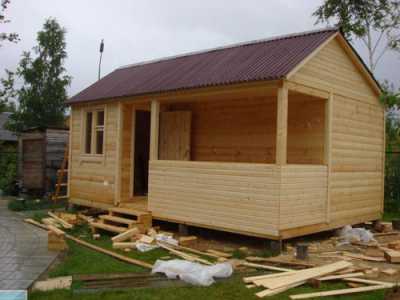

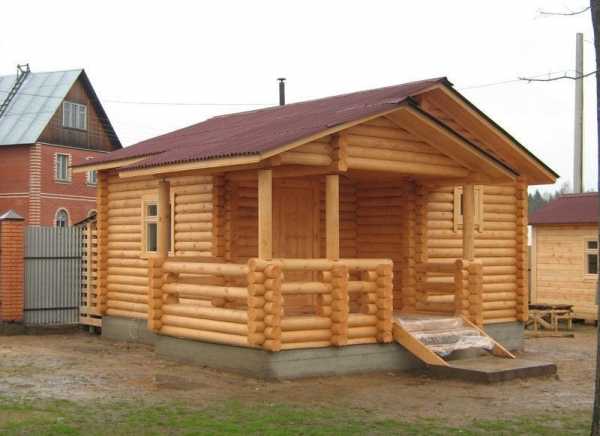

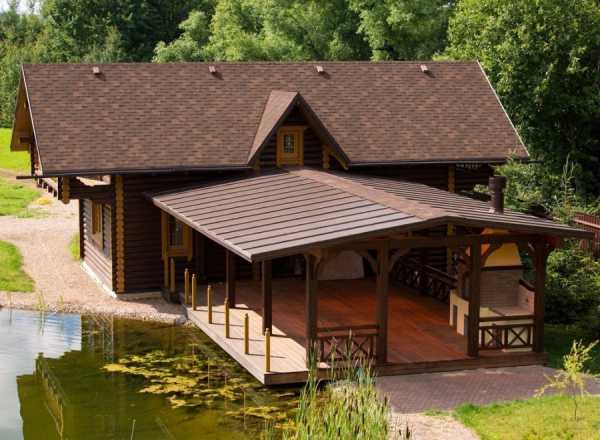

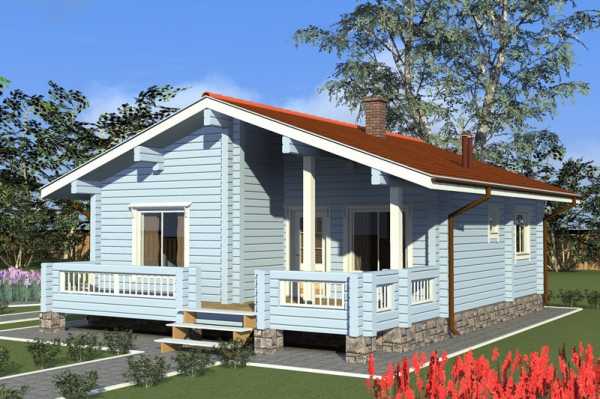

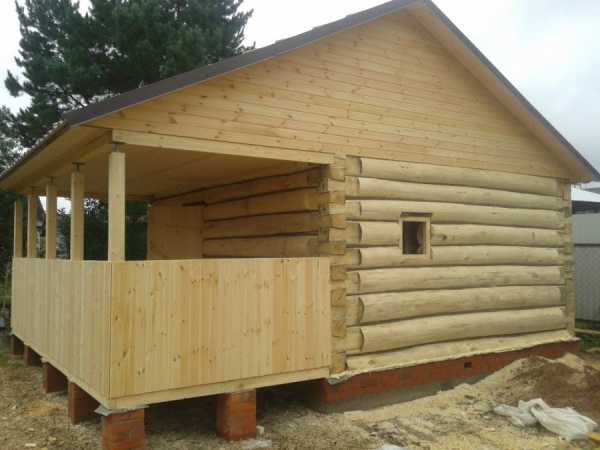

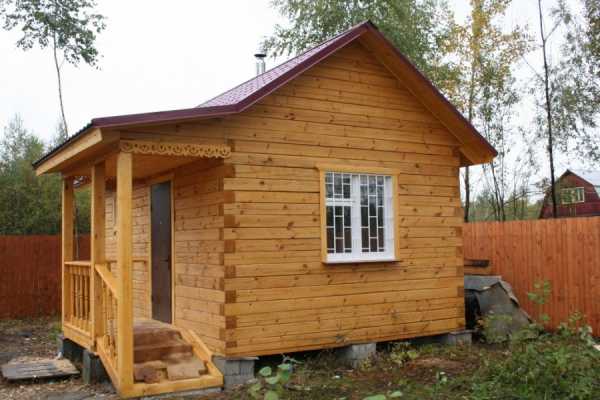

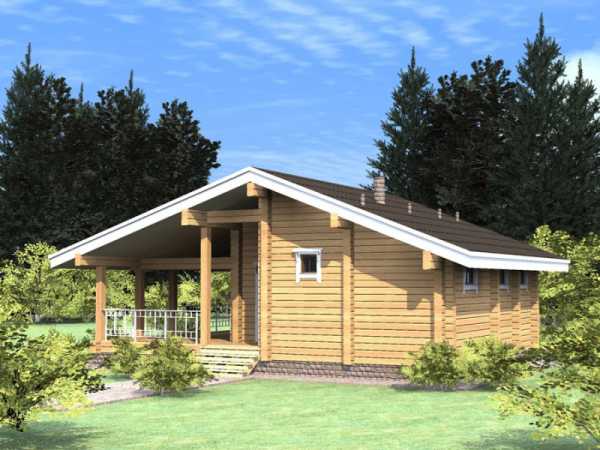

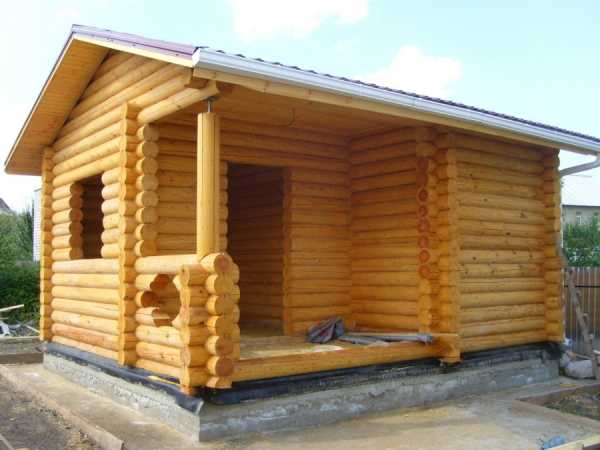

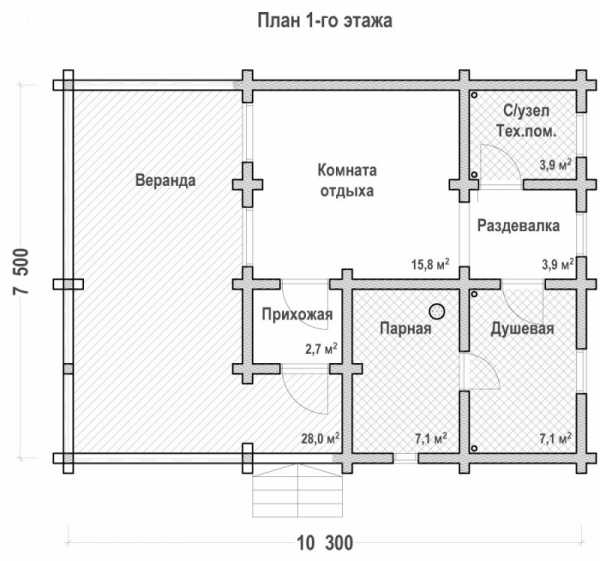

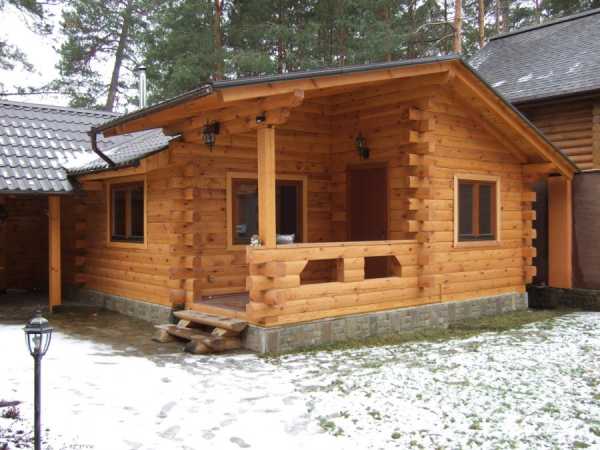

Проекты бань с террасой или верандой

Терраса – это площадка, которая пристраивается к сооружению, и которая располагается над уровнем земли на высоту до 500 мм. Существуют террасы с открытыми или закрытыми навесами.

Веранда представляет собой закрытое помещение, которое является частью сооружения. Две или три стены веранды обычно застеклены. Веранду можно определить как закрытую комнату сооружения, которую владельцы используют летом для отдыха.

Существуют определенные требования при проектировании бани с верандой или террасой. При строительстве бани и веранды должен использоваться один и тот же строительный материал. Нельзя допускать жесткой связки подошвы бани и веранды, в первую очередь, при строительстве на пучинистых грунтах. Рекомендуется уровень пола веранды располагать на 50 мм ниже уровня пола бани. Расстояние между помещением веранды и самой баней должно составлять от 10 до 15 мм. Это расстояние надо прикрыть наличниками, можно предварительно заполнить его упругим материалом.

Также требуется избегать жесткой фиксации крыши помещения веранды к кровле самой бани. Все эти предосторожности связаны с разным весом веранды и бани, жесткая фиксация приведет к деформации всей конструкции.

Важно! Строительство веранды необходимо проектировать вместе со строительством бани, а не пристраивать веранду к построенной бане. К готовой бане можно пристраивать террасу.

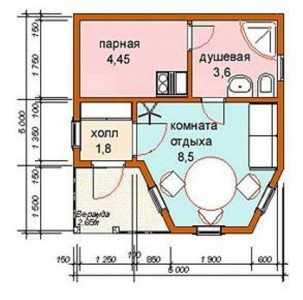

Проекты угловых бань

Угловые бани имеют не совсем обычную планировку, но они очень практичны. В классической угловой бане особенность планировки заключается в расположении парилки двух комнат для отдыха вокруг печи, что является очень экономичным вариантом. При этом все помещения имеют свой отдельный вход. Размеры угловой бани могут быть выбраны любые исходя из имеющейся площади на участке для ее размещения. Но при нехватке площадей угловая баня является самым бюджетным вариантом, требующим минимум площади для размещения.

Вход в баню прикрыт с двух сторон, что тоже является достоинством. Это видно в проектах бань ниже. Печь в такой бане врезается в стену между комнатой отдыха и парной, при этом топка печи выходит в комнату отдыха.

Оцените свои силы и возможности. При учете всех тонкостей, вам по силам подготовить проекты бани своими руками.
