Многие не без оснований считают, что участок со сложным рельефом несет множество проблем для строительства. Конечно, поставить дом на идеально плоской поверхности можно с гораздо меньшими затратами и ограничениями. С другой стороны, неровный участок не ставит крест на возведении жилого дома. Проекты домов на склоне требуют более тщательной разработки и учета нескольких дополнительных параметров. При таком подходе выясняется, что у постройки на склоне имеются вполне очевидные плюсы, а недостатки давно изучении и с легкостью преодолеваются.

Проект загородного дома на участке с небольшим естественным уклоном

Участок с уклоном: происхождение и особенности

Основная задача проектирования на склоне — грамотно использовать имеющиеся неровности рельефа. Первым шагом к созданию проекта становится изучение особенностей территории, что важно для оценки рисков движения грунта. Уклон можно отнести к одному из трех типов:

• Склон как часть (край) оврага. Такое понижение местности формируется под влиянием дождей и талых вод, и часто возникает в местах, сложенных рыхлыми породами. В таких местах плохо растут травы и кустарники, нередки промоины, осыпи и оползневые процессы.

• Склон как часть общего понижения местности (например, по направлению к реке). Это наиболее устойчивый вариант рельефа.

• Склон как результат хозяйственной деятельности человека. Возможно, сложный рельеф — это результат накопления шахтного отвала, вывоза грунта и строительного мусора. Такие «складки местности» непредсказуемы, так как имеют переменную плотность.

Безнадежных склонов не бывает

Плюсы и минусы участков с уклоном

Практически на каждом участке со сложным рельефом можно построить добротное и комфортное жилье. Более того, дом будет иметь преимущества, недоступные на ровной земле, в число которых входят следующие возможности:

• Архитектурное разнообразие. Дом на склоне всегда выглядит нестандартно, и притягивает взоры окружающих. Склон — идеальное место для выразительных построек с необычной планировкой и оригинальных ландшафтных решений. Облик строения будет определяться не только вкусом хозяев, но и особенностями участка. Например, способ подъезда к дому (с вершины или от подножия) повлияет на расположение жилых и хозяйственных помещений, главного фасада, лестниц и террас.

• Экономия на канализации. Отпадает необходимость в насосах для откачки сточных вод. Достаточно проложить трубы, остальное сделают законы физики — отходы будут удаляться самотеком.

• Экономия на дренаже для фундамента. Дождевая и талая вода стечет вниз, а дом останется сухим. Совсем отказываться от дренажа не стоит; его конструкцию упрощают и тем самым снижают стоимость.

Каменистый склон в хвойном лесу — идеальное место для возведения дома

• Новые возможности для садоводов-любителей. Склон можно разбить на террасы и высаживать растения с учетом их свето- и влаголюбивости. Культуры, нуждающиеся в солнечном свете, высаживают сверху, те которым нужна влага — внизу. Растениями можно украсить и сам дом, озеленив плоскую крышу.

Строительство дома на склоне — всегда уникальный проект, готовых решений здесь не бывает. Строительные компании предлагают проекты для сложных участков, но они, как правило, требуют адаптации под конкретную местность. Доработка типового или разработка оригинального проекта потребует дополнительных средств. При проектировании дома на склоне учитывают не только перепад высот и характеристики грунта, также определяют допустимые нагрузки на почву. К минусам сложного участка (легко преодолеваемым благодаря современным технологиям и материалам) относятся следующие особенности:

• Необходимость укрепления грунта. Важное мероприятие, помогающее обезопасить участок от оползней. Грунт укрепляют двумя способами: устанавливают подпорные стены в нижней части или проводят террасирование по склону (также с установкой подпорных стен).

Габионы (сетки с камнями) укрепляют склон и помогают избежать оползней

• Затраты на нулевой цикл. Чем сложнее рельеф участка, тем больше потребуется финансов для рытья котлована, организации подпорных стен и дренажа. Иногда нулевой цикл обходиться дороже, чем все последующие строительные работы.

• Ограничения в расположении жилья. В темное время суток холодный воздух опускается вниз, вдоль склона. Дом, расположенный на склоне, будет служить преградой для движения воздуха и около него образуется так называемый «карман холода» (застой холодного воздуха). Чтобы избежать охлаждающего эффекта, дом строят максимально высоко.

• Необходимость тщательной гидроизоляции фундамента. Поскольку дом всегда закладывается горизонтально, часть фундамента неизбежно окажется заглубленной в грунт. Это сулит экономию в расходе тепла, но также требует грамотного отвода грунтовых вод и дополнительной изоляции.

• Ограничения в эксплуатации. Помещения в доме будут освещены неравномерно. Другое ограничение касается членов семьи старшего возраста, которым трудно ежедневно передвигаться с одного уровня на другой.

Максимально высокое расположение проекта дома на склоне улучшает эксплуатационные характеристики постройки

На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Участок с уклоном: на что обращать внимание

Перед тем, как построить дом на склоне, проводят тщательнее исследование территории.

Важными характеристиками, напрямую влияющими на выбор проекта дома, являются следующие особенности уклона участка:

• Крутизна склона. Если вы прошли по участку 100 м и поднялись при этом на 10 м (по высоте), это означает, что уклон равен 10%. По величине уклона принято делить участки на плоские (от 0 до 3%), а также с малым, средним и крутым уклоном (соответственно, до 8%, до 20% и свыше 20%).

• Ориентация. При проектировании загородного дома обращают внимание на расположение склона по сторонам света. Благоприятным для строительства на территории большей части России считаются южное и юго-восточное направления, как получающие оптимальное количество солнечного света. В местностях с жарким климатом предпочтительным становится северное направление.

Ориентация фасада влияет на комфорт проживания

• Выбор места для дома. При выборе места будущего жилья оценивают не только панораму открывающихся видов, но и другие, зачастую более важные параметры. К таким относится подъезд к дому. Удобная дорога важна не только во время строительства (для работы техники и подвоза материалов), но и при эксплуатации. Зачастую подъезд бывает единственно возможным, и это приходится учитывать при проектировании.

• Размещение построек и коммуникаций. Из-за перепада высот могут возникнуть дополнительные сложности с организацией системы водоснабжения. С особенностями рельефа придется считаться при выборе места для хозяйственных построек, бани, детской площадки, скважины и септика.

Это может быть интересно! В статье по следующей ссылке читайте про проекты одноэтажных домов с тремя спальнями: целесообразность, оптимальные планировки и технические нормативы.

Особенности выбора проекта в зависимости от крутизны склона

Проекты домов и принципы строительства подбираются, исходя из особенностей ландшафта; при этом руководствуются следующими принципами:

• Если уклон строительной площадки не превышает 3%, то ее считают ровной и без ограничений используют типовые проекты. Считается целесообразным создать небольшую подсыпку грунта для расширения террасы и упрощения отвода воды.

Типовой проект на участке с малым уклоном

• Участки с малым уклоном (до 7%) также позволяют использовать типовые проекты. Единственное ограничение — дом должен быть без подвала, и ему также может понадобиться подсыпка грунта.

• Уклон 8-20%. На таком участке площадку уже не выравнивают; лучшим решением станет сооружение цокольного этажа (с удалением части грунта из склона). Проекты домов на склоне с цокольным этажом нуждаются в тщательной гидроизоляции. Идеально, если к нижнему этажу можно организовать подъезд. В этом случае цокольный этаж становится идеальным местом для размещения гаража. Кроме того, его нередко используют для устройства кладовой, мастерской или сауны.

О доме с цокольным этажом в следующем видео:

• Уклон превышает 20%. Для такой постройки нужен индивидуально разработанный, учитывающий конкретный перепад высот проект. Склон превращается в несколько плоских террас (ярусов), укрепленных подпорными стенами, принимающими основную нагрузку. Прием террасирования стабилизирует грунт и заметно облегчает последующее зонирование помещений. Различные по назначению комнаты размещаются на разных уровнях и могут иметь собственный вход. Оригинальность проекта усиливается присутствием разнообразных террас, веранд и балконов. Повышенные требования предъявляются к вентиляции, гидроизоляции и теплоизоляции помещений.

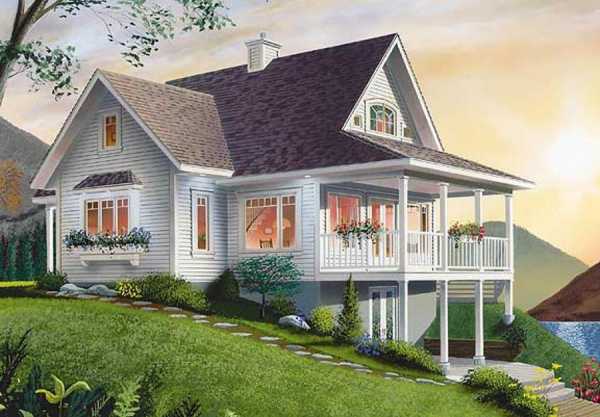

Дом с цокольным этажом и террасой на берегу реки

Это может быть интересно! В статье по следующей ссылке читайте про одноэтажные дома из клеёного бруса.

Устройство фундамента

Фундамент — невидимая глазу часть конструкции, от качества которой зависит надежность постройки. Фундамент на склоне имеет свои особенности: он более сложен в реализации и часто имеет несимметричную форму. Для выбора оптимального основания проводят анализ грунта и вычисляют допустимую нагрузку на почву. У домов на сложном рельефе встречаются три вида фундамента:

• Горизонтальный. Стандартное основание, ленточное или свайное по конструкции, подходит для участка с однородным грунтом. Больших затрат потребует организация строительной площадки и подъезда к ней. Потребуется вызвать спецтехнику, которая снимет лишний грунт и выровняет необходимый участок.

• Ступенчатый. Разновидность ленточного фундамента, у которого толщина бетонной подложки будет меняться из-за наклона поверхности. Такое основание выглядит как обычный горизонтальный фундамент, но в нижней части слой бетона будет максимальным, а сверху — минимальным. Выемка грунта при организации ступенчатого фундамента не производится.

О современном норвежском проекте на склоне в следующем видео:

• На винтовых сваях. Такой фундамент применим на разнородном по составу грунте; он подходит для легких одноэтажных построек, выполненных, например, по каркасной технологии. Сваи углубляются в грунт с одновременным его уплотнением. Недостаток способа — невозможность организации цокольного этажа.

Дополнительные работы при строительстве жилья на склоне

Дом на склоне с цокольным этажом и террасой является популярным вариантом обустройства жилья. Фундамент и террасы служат основополагающей частью постройки, они распределяют давление на землю и препятствуют смещению грунта. Чтобы защитить их от негативного воздействия природных сил, проводят дополнительные мероприятия, позволяющие сделать склон крепким и безопасным. К таким работам относится:

• Организация дренажной системы. Эффективное отведение дождевых и талых вод самым положительным образом сказывается на состоянии стен и фундамента. Чтобы вода текла упорядоченно, вдоль террасных подпорных стен прокладывают канвы и засыпают их щебнем.

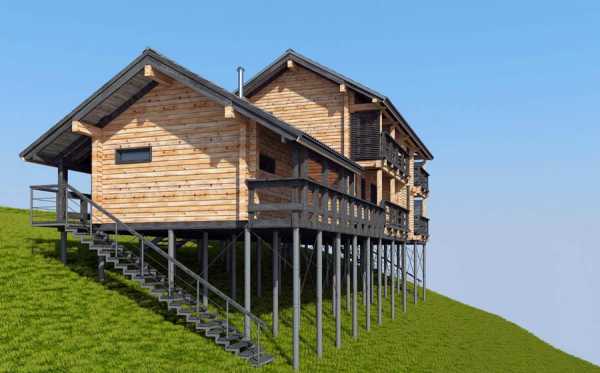

Схема ступенчатого дома на сваях

• Уплотнение грунта. Вокруг постройки рекомендуется соорудить бетонную отмостку и дополнительно заменить часть грунта песком. На других участках можно использовать геотекстиль и армированные решетки.

Это может быть интересно! В статье по следующей ссылке читайте про проекты домов 8 на 8.

Проект загородного дома на склоне: нюансы конструкции

Проекты, разработанные с учетом перепада (иногда значительного) высоты, всегда выглядят небанально. Такие постройки можно условно разделить на два типа:

• Дома ступенчатой этажности. Конструкция может быть каскадно-секционной, когда элементы постройки сдвинуты друг относительно друга по вертикали. Для крутых склонов подходит террасная конструкция, когда крыша одной постройки служит террасой для другой. В обоих случаях строение напоминает ступени.

• Дома переменной этажности. Здесь крыши всех составных частей постройки находятся на одном уровне, а количество этажей каждой части может быть разным (что зависит от рельефа). Такое жилье разрешается возводить на любых склонах.

Загородный дом ступенчатой этажности в современном стиле

При проектировании дома на склоне используются приемы, повышающие надежность и комфорт проживания:

• В многоярусных домах, расположенных на нескольких уровнях, предусматриваются отдельные входы на каждом ярусе, что очень практично и удобно (особенно для гостей).

• Плоская эксплуатируемая кровля. Идеальный вариант, особенно, если участок небольшой по площади. Многоярусные дома с плоской крышей — находка для организации зон отдыха: всевозможных патио, беседок, террас с барбекю и детских игровых площадок.

• Сад на крыше. Современные технологии (использование мембранных материалов) позволяют озеленить даже крышу, создав экологичный и востребованный уголок отдыха. Озеленение крыши должно быть заложено в проекте, поскольку только специалисты могут правильно распределить нагрузку (место для деревьев, например, выбирают над несущими стенами).

Использование панорамного остекления

• Элементы фасада. Проект в любом стиле выиграет от использования панорамных окон. Современные окна большой площади имеют улучшенные теплоизоляционные качества и подходят для использования в регионах с продолжительными и морозными зимами.

Это может быть интересно! В статье по следующей ссылке читайте про пристройку к дому: современные проекты и востребованные материалы.

Заключение

Затраты на возведение дома на склоне напрямую связаны с особенностями рельефа и свойствами грунта, поэтому предварительное геологическое исследование является важным этапом возведения жилья. Полевые работы дадут возможность проанализировать исходные данные и определить оптимальные параметры строительства. Применение геологической разведки помогает уменьшить итоговую стоимость строительных работ (включая нулевой цикл) на 10-15%.

Оцените статью, мы старались для Вас

m-strana.ru

проект строительства на склоне, с панорамным остеклением, своими руками

Проектирование – это начало строительства каждого объекта. Этап важный и непростой, ведь от него зависит надежность, прочность постройки, комфорт жильцов. Конструкцию необходимо сделать удобной, эргономичной и компактной, в особенности если она возводится на маленьком участке земли. Рассмотрим подробнее, как построить цокольный этаж в частном доме, в чем его уникальность и преимущества.

Виды

У проектов домов с цокольным этажом немало плюсов, поэтому они очень распространены. Бывает несколько видов таких построек.

Одноэтажный дом

Одноэтажные дома с цокольным этажом актуальны, когда важно сэкономить финансы, и расширить жилое пространство. Располагать комнаты можно по-разному. При устройстве цоколя частного дома используется заглубленный фундамент усиленной конструкции. Обычно применяется основание монолитное или. Затраты на этот этап составят 20 процентов от цены дома.

Комнаты, располагающиеся на нижнем уровне, бывают схожими по локализации с верхними помещениями или отличаться по планировке и размерам. Из-за углубления в землю, составляющего более половины этажа, здание почти не меняется в высоте. Дом с цоколем будет выглядеть стильно и аккуратно.

Цокольный этаж отделывается искусственным камнем, штукатуркой, керамогранитом, полимерпесчаной плиткой. Этот вид жилья выбирают семьи из двух-трех человек или многодетные. Его площадь – 100–250 кв. м.

Двухэтажный дом

Большим двухэтажным загородным домам с цоколем и гаражом отдают предпочтение люди, ценящие удобство. Уровень комфортности в этом случае увеличивается. Для входа в гараж не требуется выходить из дома, а машина стоит в теплом месте, поэтому зимой прогрев не нужен.

Самым практичным выбором будет дом с цокольным этажом и гаражом, над которым отсутствуют комнаты.

С цокольным этажом и мансардой

Постройку с цоколем и мансардой тоже выбирают часто. Площадь жилой зоны увеличивается из-за дополнительного этажа. Можно обустраивать не только полуподвальные комнаты, но и чердак.

На склоне

Проекты домов на склоне с цокольным этажом скрашивают недостаток рельефа. Плюсом также послужит экономия бюджета за счет уменьшения земляных работ. При грамотном проектном решении можно реализовать полноценные или даже панорамные окна.

Планировка дома

При устройстве цокольного этажа в частном доме общая площадь увеличится в 1,5 раза для двухэтажного здания с цоколем и в 2 раза для одноэтажного. Самые распространенные варианты:

• Обустраивают котельную, мастерскую, кладовку, гараж. Нередко домовладельцы делают сауну или бассейн;
• В цоколе создают прихожую или гардеробную. Тогда входить на первый этаж следует с помощью тамбура, где поставлена лестница;
• Проект коттеджа с цоколем 10 на 10 можно разнообразить обустройством спортзала;
• Можно сделать большую комнату для приема гостей, разделить столовую с кухней. Такое решение оценит любая хозяйка;
• Хватит пространства для больших санузлов, где расположится стиральная машина и другие приборы;
• Получится расширить площадь для компактного плана, сделав эркер. Он обычно выступает над цокольным этажом на 1,8 метра. В основном его площадь не более 4 кв. м., но этого хватает для зимнего сада или маленькой лавки для отдыха. С трех сторон будет освещение растительности.

В зданиях с цокольным помещением нужна лестница. Для удобства ее использования нужно выбирать ширину марша не меньше 0,9 метра. Рекомендуемая ширина проступи – 0,3 м, высота подступенка – примерно 16 см.

Ниже представлена подробная инструкция, как построить цокольный этаж дома.

 Материал

Следует при строительстве учитывать отделку всего дома, сохраняя единый стиль. Рассмотрим, из чего возводят цоколь. Часто цокольный этаж создают из материалов, используемых для отделки стен и кладки. Важно, чтобы они были долговечны и прочны, в особенности если цоколь выступающий, так как на него особо действует влажность. Сделать цоколь вокруг дома своими руками несложно, главное – не экономить на материалах, чтобы избежать затрат на ремонтные работы. Следует выбирать красный глиняный кирпич, бетон, природный камень. Для облицовки поверхности можно применить последние два варианта.

Наиболее прочным считается монолитный железобетонный цоколь. Снаружи его облицовывают натуральными материалами с учетом общего стиля небольшого современного особняка. Монолитный железобетон устойчив к низким температурам, увеличенной влажности, солнечным лучам, не портится от небольших механических повреждений.

Ширина фундамента

Ширина фундамента обозначается с учетом технологии возведения стен дома с цокольным этажом. Если рассматривать каркасное здание, она будет следующая:

• Для свайного фундамента – 30–50 см. Толщина стен — 20–30 см. Оставшуюся ширину задействуют для внутренней отделки. Фасад, вентиляционный зазор и наружная отделка не требуют фундамента;
• Для монолитной плиты ширина основания должна совпадать с шириной стен цоколя;
• При мелкозаглубленном или ленточном фундаменте при наличии бетонной стяжки ширина цоколя должна совпадать с шириной стены.

Важно помнить, что на цокольном этаже необходимо создание вентиляционных отверстий, препятствующих застою воздуха в помещении. Поэтому следует включить их в план. Их нужно сделать с учетом норм СНиП. В здании стандартного размера число отверстий – 12-14. Опалубка создается из струганных досок или покупается целой.

Высота цоколя

На высоту влияет тип фундамента, назначение этажа, характер грунта. Даже если в доме отсутствует подвал, основание нельзя делать на едином уровне с землей, ведь цоколь должен защищать фасад от контакта с грунтом.

Общая высота цоколя в доме по СНиП – не меньше 2,5 м. По нормативам характеристики следующие:

• Высота перекрытия относительно уровня грунта – около 2 метров;
• Заглубление пола в землю – не больше ½ высоты подвала.

Если цокольный этаж станет применяться как зона для отдыха, высоту нужно делать максимальной.

Высоту цокольного этажа каждый выбирает индивидуально, главное, чтобы она не составляла меньше 2,5 м. В обратном случае вне зависимости от планировки дома с цокольным этажом комфортную комнату создать не удастся.

Параметры

На заглубление здания влияет уровень грунтовых вод. Если они находятся на расстоянии меньше 1 метр от земли, то котлован не следует копать ниже уровня водяного слоя. Надземный участок цокольного этажа понадобится прикрыть насыпным слоем земли, что позволяет создать поднятую площадку вокруг постройки. Этот случай требует значительных финансовых и временных затрат.

Если уровень грунтовых вод высокий, то следует заняться осушением и сделать дренаж вокруг здания. При сезонном увеличении уровня происходит расчет стен и основания на дополнительные нагрузки.

На толщину стен цокольного помещения влияет климат, материал и толщина стен, находящихся выше и уровень грунта. Их размер бывает меньше стен, которые располагаются над землей. Расчет всех параметров при строительстве дома проводится на индивидуальных условиях.

Этапы строительства дома с цокольным этажом

Перед постройкой цоколя в доме стоит четко понимать, зачем он нужен. При его возведении следует учесть дополнительные финансовые затраты и подробно ознакомиться со всеми этапами строительства.

Роем котлован

Есть три типа цокольных этажей: на уровне фундамента, выступающий и заглубленный. В последнем случае земля должна находиться в сухом состоянии. Процесс постройки начинается с котлована, его площадь заранее определяется.

Глубина должна быть приблизительно на 1 метр выше уровня подземных вод. Его определяют по воде в колодце в жару. Начинать строить цокольное помещение лучше летом.

Обустройство дренажной системы

Функционирование дренажной системы влияет не только на цоколь в доме, но и на все здание. Сделать ее достаточно легко. После рытья котлована, стоит убрать мусор, сделать ровным дно и утрамбовать. В его углу следует вырыть яму, куда ставится металлическая бочка. Ее края равны с полом.

Дренажная система

Чтобы дно было ровным, следует засыпать его слоем мелкого песка. Толщина должна составлять не меньше 15 см и не больше 20 см. После повторного выравнивания песка, на поверхность кладется гидроизоляция. На нее кладется арматурная стека, затем происходит заливка бетона.

Между бочкой и полом должны отсутствовать щели, иначе в них будет попадать жидкость. В бочку ставится дренажный насос и система установлена.

Монтаж стен цоколя

Стены в основном возводят кирпичные или из строительных блоков. Песчано-цементная смесь выступает связующим раствором. После выкладывания стен, стоит создать верхнее перекрытие. Для этого применяются бетонные плиты. Их стоит выбирать для проекта кирпичного дома с цокольным этажом из-за значительного уровня прочности.

Вентиляция

Если такое помещение создается для хранения продукции, важна хорошая вентиляция. Иначе в цоколе будет много плесени, что исключает хранение еды.

Вентиляция

С двух сторон цокольного помещения ставится пара вертикальных труб (вытяжная или приточная). Они могут быть сделаны из металла или пластика. Приточная труба нужна для втягивания воздуха снаружи, а вытяжная вытягивает его из цоколя.

Воздушные потоки

Нижний конец приточной трубы находится на уровне приблизительно 20 см от пола. Конец другой трубы располагается противоположной стороне на 30 см от потолка. Благодаря такой системе происходит беспрерывная циркуляция воздуха.

Гидроизоляция

Гидроизоляция требуется сделать в пару слоев. Материалом покрывается горизонтальная и вертикальная часть цоколя и области соприкосновения основания и цоколя с землей.

Гидроизоляция

Для оклеечных работ подойдет толь или рубероид. Обмазочным материалом может стать битумная мастика.

Преимущества и недостатки

Рассмотрим подробнее плюсы и минусы постройки цокольного этажа в современном загородном доме.

Преимущества:

• Экономия пространства. В цокольном помещении удастся создать такие большие комнаты, как спортзал, гардеробные;
• Если цоколь в загородном доме нужно отапливать, полы будут сухие и теплые, поэтому дополнительного утепления не требуется;
• Здание, располагающееся на неровной земле, зрительно выравнивается;
• Для основания не нужно дополнительно утепление и укрепление.

Недостатки:

• Высокая стоимость постройки;
• Требовательность к грунтам. Если воды проходят на небольшом расстоянии от почвы, нужно дополнительное укрепление и гидроизоляция;
• Сложности при проведении коммуникаций. В случае его возведения в доме, где уже проживали без цоколя, появляются проблемы в этой области.

Подведем итоги

Возведение цоколя – отличная возможность осуществить мечту по созданию дополнительных комнат для отдыха и любимых дел. Это не только рациональное использование площади, но и интересное дизайнерское решение.

skedraft.ru

видео-инструкция по монтажу своими руками, цена, фото

Как известно, идеальное место для возведения здания – плоский ровный участок или место с маленьким уклоном. Но что делать, если вам достался живописный участок со значительным уклоном? Самый простой вариант – сделать особенности рельефа достоинством, а не недостатком.

Проекты зданий на участках с уклоном отличаются от обычных зданий. И если раньше приходилось разрабатывать каждое строение в индивидуальном порядке, то сейчас появились готовые решения и рекомендации, соблюдая которые, вы справитесь даже с такой сложной работой.

На фото – даже небольшой склон значительно влияет на проект дома

Следует знать, что крутизна склона измеряется не в градусах, а в процентах. То есть, перепад уровней на участке в 100 метров, составляющий 30 метров – это уклон в 30%.

И наконец, в зависимости от рельефа, можно выделить несколько основных типов местности:

• Ровные площадки, на таких уклон составляет не более 3%.
• Участки с малым наклоном, его показатель должен составлять от 3-х до 8%.
• Участки со средним уклоном, который колеблется в пределах от 8 до 20%.
• Крутые участки – все места, где показатель крутизны превышает 20%.

Особенности проектирования домов на склонах

Если вы твердо решили, что построите дом на участке со сложным рельефом, советуем учесть несколько важных моментов:

• Самая важная часть предварительного этапа – правильные и корректные расчеты всех конструкций. Для этого необходимо определить точные показатели перепада высоты, особенности строения почвы. Именно поэтому следует обратиться к профессионалам, только так можно гарантировать правильность проекта, своими руками выполнить эту работу практически невозможно.
• Даже если вы подобрали приемлемый вариант, следует доработать его в соответствии с вашей спецификой, опять же, лучше проконсультироваться с квалифицированными специалистами.
• Подобный проект может потребовать большего объема подготовительных работ, но обычно это не отнимает много усилий.
• Основание таких строений нуждается в особенно тщательной изоляции и защите, иначе грунтовые воды могут размыть фундамент. Даже если основание не будет повреждаться, в помещении всегда будет царить сырость. (См. также статью Особенности гидроизоляции цоколя фундамента.)
• В некоторых случаях может быть затруднен подъезд к площадке спецтехники, этот нюанс обязательно следует учитывать, так как перенести десятки тонн материалов – тяжелый, а иногда даже непосильный труд.

В силу всех вышеперечисленных факторов можно с уверенностью утверждать, что проект дома с цокольным этажом на склоне – лучший вариант. Перепад высоты, который вызывает сложности в других случаях, значительно упрощает сооружение цоколя, вследствие чего снижается и цена. Котлован выходит гораздо меньшего размера, потому что под землей находится лишь часть этажа.

Совет!
Не стоит слушать тех, кто утверждает, что цокольный этаж повышает стоимость проекта чуть ли не в два раза.
Грамотно рассчитанные конструкции незначительно увеличат общие затраты.

Некоторые примеры проектов

Рассмотрим несколько вариантов, которые могут служить как своего рода инструкция для тех, кто собирается строить здание на уклоне. На основе этих примеров вы сможете сделать свой вариант, который будет максимально отвечать вашим потребностям.

Скандинавский вариант

Как видно на схеме, дом хорошо вписывается в участок с уклоном

Такие дома очень часто можно встретить в северной Европе, они обладают рядом особенностей:

• Основной материал постройки – брус, что нечасто встречается у нас в домах с цокольным этажом. Следует отметить, что облицовка основания натуральным камнем прекрасно сочетается с деревом и придает дому нотки средневековой роскоши.
• Сооружению характерны компактность и продуманность каждой детали, вплоть до мелочей.
• В конструкции присутствует терраса, так любимая европейцами.

План цокольного уровня

Как можно заметить из плана, этаж достаточно большой, и на нем с легкостью можно расположить как гараж с котельной, так и спортзал с сауной. В вашем распоряжении оказываются очень большие площади, которые можно использовать по своему усмотрению – можно отдыхать с друзьями, а можно сделать мастерскую.

Первый этаж здания

Здесь все пропитано духом практичности и функциональности – вход в дом проходит через уютную крытую террасу. Осевым помещением является просторный холл, из которого можно войти в кухню, совмещенную с гостиной очень интересной конфигурации, с другой стороны располагаются две спальни и ванная комната.

Небольшая уютная мансарда

Этот уровень небольшой и очень уютный – в такой спальне можно отдохнуть от суеты под шум дождя, санузел повышает удобство, ведь вам не придется спускаться вниз.

Двухэтажный дом с цокольным этажом

Одноэтажный дом с цоколем на среднем склоне

Для тех, кому не нужен второй уровень и нравятся одноэтажные строения, предлагаем рассмотреть второй вариант. И если на ровном участке придется копать глубокий котлован, то цокольный этаж на склоне сделать не в пример проще – углубляется лишь часть уровня.

План цоколя, основное достоинство – широкий и удобный въезд в гараж

На нижний уровень вынесены все хозяйственные помещения, что позволило сделать жилой этаж максимально функциональным. Кроме того, на данном уровне цоколя можно сделать спортзал или оборудовать бильярдную.

Жилой этаж отличается очень интересной планировкой

Как видно из плана, компоновка помещений в доме и их конфигурация отличаются оригинальностью и интересными решениями. В таком интерьере можно реализовать самые смелые диз

moypodval.ru

фундамент с террасой, гаражом, плюсы и минусы участков под наклоном, особенности выбора проекта

Строительство дома на неровном рельефе сопряжено с рядом сложностей. Однако эти сложности можно из недостатков превратить в преимущества. Проекты домов на склоне с цокольным этажом подтверждают это.

Плюсы и минусы участков с уклоном

Вне зависимости от сложности рельефа и крутизны участка дом на склоне может быть комфортным для проживания. У строительства жилья на склоне обнаруживаются и свои преимущества, которых не найти на участке с ровным рельефом.

Одно из таких преимуществ — многообразие архитектурных идей. Дома, строительство которых планируется на склоне, выглядят необычно и выделяются на фоне других проектов. Органично в такой ландшафт вписываются ступенчатые постройки. В них жилые уровни смещены относительно друг друга в вертикальной плоскости. На крутом склоне можно построить жилье террасной конструкции, в котором кровля одной постройки превращается в террасу для другой.

Перепад высот на участке позволяет даже сэкономить на некоторых системах жизнеобеспечения дома, например на канализации. Естественный уклон дает возможность обойтись без насоса, обеспечивающего откачку сточных вод. Нужно лишь соответствующим образом спланировать систему канализации, где удаление продуктов жизнедеятельности дома будет происходить самотеком.

Экономия возможна на дренаже при возведении фундамента. Уклон грунта будет обеспечивать сток воды после дождя или таяния снега под гору, оставляя дом и постройки сухими. Это не означает, что дренажем можно вовсе пренебречь, но его обустройство обойдется дешевле.

Строительство на участке с уклоном имеет и свои минусы. Однако многие из них можно преодолеть, воспользовавшись современными строительными технологиями и материалами.

Затратной статьей строительного бюджета становится необходимость укреплять грунт. Это нужно, чтобы уберечь участок и постройки от оползней.

Дополнительных затрат потребует строительство нулевого цикла. Это касается и выемки грунта для котлована, и возведения подпорных стен. Однако большинство проектов предусматривают полноценное использование цокольного этажа на склоне, что окупает затраты.

Участок с уклоном накладывает ограничения на расположение жилых построек. Следуя законам физики, холодные воздушные потоки ночью движутся вниз по склонам. Дом преграждает им путь, и возле него формируется застой холодных воздушных масс. Холодный воздух охлаждает жилую постройку. Чтобы оградить жилье от охлаждения, его рекомендовано возводить как можно выше на склоне.

Заглубление цоколя в грунт требует качественной гидроизоляции фундамента и системы отвода грунтовых вод. Иначе конструкция будет переувлажняться, что приведет к ее охлаждению в зимний период и сокращению срока безопасной эксплуатации всего дома.

Участок с уклоном — на что обращать внимание?

Строительство дома на склоне требует пристального внимания к самому участку. Опасно возводить постройки на склоне оврага и на ландшафте искусственного происхождения, который возник как следствие жизнедеятельности человека, свозившего сюда грунт либо отходы. Также слабый грунт бывает на склонах, богато покрытых растительностью. Корни деревьев удерживают грунт от размывания, но когда земля лишится этой поддержки из-за расчистки участка под строительство, грунт ослабевает и может не выдержать давления фундамента дома.

Следует обратить внимание на ориентацию участка. При жилом строительстве предпочтение отдают южным, юго-восточным и юго-западным склонам, поскольку они хорошо освещены и быстро прогреваются.

Важно учесть возможность подъезда к дому и постройкам в процессе строительства и после его окончания. При большом уклоне автотранспорт нередко имеет доступ к жилью лишь с одной стороны, что требует продуманного распределения всех построек. После сдачи жилья в эксплуатацию необходимость автомобильного доступа нужна и к воротам дома, и к системам жизнеобеспечения: септик, скважина и пр.

Коммуникации на участке с уклоном требуют тщательной организации. Это касается не только канализации, которая должна учитывать естественный склон, но и скважины на воду. Если она расположена внизу участка, рассчитывается вся высота подъема воды, куда войдет как высота дома, так и перепад высот рельефа.

Особенности выбора проекта в зависимости от крутизны склона

При выборе удачного проекта дома необходимо учесть структуру ландшафта той местности, где жилье будет построено.

Участки с перепадом высот менее 3% считаются ровными. В этих условиях можно возводить строение по любому типовому проекту с минимумом подготовительных работ.

Если на участке имеется малый уклон величиной не более 7%, здесь также можно строить дом по типовому проекту. Предпочтение следует отдавать проектным решениям без подвала. При необходимости на месте возведения постройки проводят подсыпку грунтом.

Если уклон по земле составляет более 8% и менее 20%, стройплощадка не выравнивается. Дом необходимо вписать в существующий ландшафт. Оптимальным вариантом становится проектное решение, где предусмотрен цокольный этаж. При наличии подъездных путей в цокольном помещении обустраивается гараж. Его площади также подходят для размещения сауны, бильярдной, погреба, мастерской и прачечной. Однако следует учесть, что фундамент для дома на склоне требует проведения полномасштабных гидроизоляционных работ.

Лучшие проекты домов с цоколем на участках со склоном

Цокольный этаж для жилых построек, возведенных на склоне, — оптимальное решение. Естественный уклон участка дает экономию на строительстве цоколя, и эти цокольные помещения можно полноценно использовать. Частично он окажется заглубленным, как подвальное помещение, но вторая его часть окажется полностью наземной. Здесь доступно размещение оконных и дверных проемов, обустройство подъезда для автотранспорта. Часть площади цокольного этажа может стать гаражом, часть — сауной с зоной отдыха, погребом для хранения урожая и прачечной.

Оцените статью: Поделитесь с друзьями!

remkasam.ru

Проект Дома на Склоне с Цокольным Этажом: Что Следует Учесть

Красивый и практичный жилой дом в нескольких уровнях

Максимально полное использование всей площади, занимаемой домом, достаточно востребовано, как у владельцев небольших коттеджей, так и у хозяев крупных особняков. Расширить полезную территорию жилой зоны возможно за счет устройства цокольного уровня или подвала, а также мансарды.

У таких вариантов зданий есть свои достоинства и недостатки, которые устоит учесть еще на стадии планировки. Рассмотрим более подробно проекты домов с цокольным этажом и мансардой, в чем особенности их возведения.

Плюсы и минусы дополнительных уровней в доме

Использование данного вида планировочного решения имеет свои достоинства и, соответственно, отдельные недостатки. Но это все очень индивидуально.

• Проект коттеджа с цокольным этажом и мансардой дает самое главное преимущество перед другими планировками – значительное увеличение полезной площади дома.
• Два дополнительных уровня позволяют более удобно разбить все здание на зоны.
• Использование верхнего и нижнего этажа в технических целях может избавить от необходимости дополнительных хозяйственных построек на участке.

Проект двухэтажного дома с мансардой, цоколем с автомобильными боксами

Проект дома с цокольным и мансардным этажами для большой семьи

Оригинальные проекты одноэтажных домов с цоколем и мансардой

Хороший вариант строительства дома на склоне

Но проекты коттеджей с цокольным этажом и мансардой имеют и свои минусы:

• Цена здания значительно увеличивается. Особенно это касается устройства цокольного уровня. Стоимость будет возрастать с ростом глубины заложения фундамента, а также его возведения в условиях грунтов сложного типа.
• Сроки строительства такого варианта дома будут гораздо дольше.
• Полноценное использования цоколя и мансарды требует более тщательного подхода к проведению гидроизоляционных и утеплительных работ.
• Необходимо дополнительное проведение многих инженерных коммуникаций, что не всегда можно выполнить своими руками.

Важно! Правильная гидроизоляция цоколя или подвала играет значительную роль в надежности и долговечности всего здания.

Гидроизоляция и утепление цокольного уровня должны быть качественными — фото

Внутренняя гидроизоляция нижнего уровня

Мансардное помещение требует серьезного утепления

Когда же практично приобретать проект дома с мансардой и цокольным этажом?

• Чаще всего жилой дом данного типа будет выгоден при размещении здания на маленьком участке в то время, как он предназначается для большой семьи. В этом случае отпадает необходимость в хозяйственных блоках, так как все технические помещения можно разместить в доме. Места для жилых комнат также становится гораздо больше.
• Иногда такие варианты рациональны, если грунт на участке очень неустойчивый. Подвал или цоколь сделают основание дома более прочным и надежным.
• При возведении жилья на склонах, наличие цокольного уровня хотя бы под частью дома будет весьма практичным вариантом. Большие перепады высот на участке все равно придется выравнивать.
• Если бюджет, выделяемый на строительство сооружения достаточен, то устройство мансарды и цоколя также рационально.

Компактный дом для небольшого участка

Когда, рассмотрев все преимущества и недостатки таких домов, вы пришли к выводу о желании построить именно данный тип жилья, стоит познакомиться с различными вариантами планировок.

Варианты планировочных решений

Проекты мансардных домов с цокольным этажом предполагают там наличие не обустроенных помещений, в основном технического назначения, либо полностью пригодных для жилья. Цокольный уровень может находиться под всем зданием. Но иногда его выполняют только под частью дома. Он может выполняться без отопления или с его наличием.

В зависимости от этого и предусматриваются варианты использования цокольного уровня:

• Довольно удобно сделать в цоколе котельную. Главное здесь – соблюдение всех норм пожарной безопасности. Кроме того, это помещение должно быть оборудовано окном и иметь наружную дверь.
• В этом уровне можно разместить техническое оборудование.
• Здесь можно обустроить место для хранения различных продуктов или просто мало используемых вещей.
• Часто он применяется в качестве гаражного бокса. Только необходимо предусмотреть возможность достаточно пологого въезда в него.
• Мастерская также станет хорошим вариантом для расположения в цоколе дома.
• Устройство зоны отдыха отлично подойдет, особенно в случае наличия выхода во двор.
• Здесь хорошо можно разместить тренажерный зал, бильярдную комнату.
• Сауна или даже баня – такое расположение имеет много достоинств.
• Помещение для стирки белья потребует особого подхода к устройству канализации. Это не всегда возможно или практично.
• Этот уровень можно полностью использовать, как жилую зону.

Современные проекты домов с цокольным этажом без мансарды

Планировка с гаражом, котельной, бойлерной и тренажерным залом

Технические помещения можно совместить с зоной отдыха

Вариант использования нижнего уровня дома под жилую зону

Мансардный этаж обычно имеет меньшие размеры, чем остальные уровни, в силу своего расположения под скатной крышей. Но при правильном подходе здесь можно очень рационально использовать все имеющее пространство.

• Здесь часто располагают летние комнаты для гостей.
• Неплохим вариантом станет устройство библиотеки или рабочего кабинета.
• Если размеры мансардного уровня достаточно большие, то возможно устройство полноценной жилой зоны.

Красивый и оригинальный проект дома с цокольным этажом, гаражом, мансардой

Дом в трех уровнях

Вариант использования мансарды под зону отдыха

Под крышей прекрасно расположится рабочий кабинет

За счет того, что крыша дома утепляется, чтобы можно было использовать мансарду, затраты на отопление здания сокращаются.

Проект компактного здания в двух уровнях

Вот интересный вариант кирпичного здания, общая площадь которого составляет 140,0 м2. При этом габариты его всего лишь 8,62 м на 10,89 м.

Такое строение можно разместить даже на небольшом участке. Важной особенностью дома является то, что в цокольном уровне устроена жилая зона.

Проект дома с цокольным и мансардным этажами – компактно, удобно, практично

Основная информация:

• Ленточный фундамент выполнен в сборном железобетонном варианте.
• Стеновые конструкции – кирпич.
• Наружная отделка стен – штукатурка с покраской.
• Цоколь облицован плиткой под натуральный камень.
• Перекрытия могут быть сделаны из сборных железобетонных панелей или по деревянным балкам.
• Для кровли используется битумная черепица.

Расположение помещений в цокольном уровне

Общая площадь цокольного — 66,8 м2. Здесь располагаются:

• Входной тамбур – 6,0 м2.
• Совмещенный санузел с душевой кабиной – 4,5 м2.
• Спальная комната – 22,6 м2.
• Жилая комната – 33,7 м2.

Вход в цокольный уровень предусмотрен с улицы.

Расположение помещений на первом этаже

Площадь следующего уровня — 72,8 м2. На нем размещены:

• Входной тамбур – 2,0 м2.
• Коридор с мансардной лестницей – 8,9 м2.
• Туалет, совмещенный с душевой кабиной – 5,5 м2.
• Гостиная – 21,0 м2. 4.
• Кухня, объединенная со столовой – 9,3 м2.
• Детская комната – 11,5 м2.
• Спальня – 14,6 м2.

Мансардный уровень может использоваться для летних помещений. Но здесь также удобно будет разместить и полноценные жилые комнаты. Вместо гаража около дома предусмотрена крытая веранда. Она станет отличным вариантом навеса для автомобиля.

Современный стильный дом с мансардой и цокольным этажом

Современные проекты домов с мансардой и цокольным этажом весьма востребованы. Поэтому стоит рассмотреть их подробнее. Вот стильное здание с общей площадью в 220,0 м2.

Достаточно небольшие габариты – 11,7 х 11,1 м, позволяют использовать такой коттедж в качестве дачного дома или для постоянного проживания. Интересной особенностью является наличие зимнего сада.

Проект дома с мансардой и цокольным этажом в современном стиле

Основные данные по проекту:

• Фундамент дома железобетонный монолитный.
• Стены здания предусмотрены из кирпича или газобетонных блоков с утеплителем.
• Наружная стеновая отделка выполнена из виниловой вагонки.
• Облицовка цокольного этажа – натуральный камень.
• Перекрытия между уровнями сделаны по металлическим балкам.
• Для кровли используется металлочерепица. Но возможно применение и других видов кровельных материалов.

Виды коттеджа с различных сторон

Вход в цокольный этаж предполагается как снаружи дома, так и изнутри. Он расположен под частью здания, и используется под размещение хозяйственных помещений.

• Большая котельная площадью 14,9 м2.
• Помещение мастерской – 13,3 м2. Вместо мастерской можно расположить комнату отдыха или тренажерный зал.
• Лестничная площадка.

Цокольный этаж — планировка

Первый этаж коттеджа представляет собой дневную зону.

• Тамбур – 4,2 м2.
• Коридор – 7,0 м2.
• Большая гостиная с камином – 20,9 м2.
• Помещение зимнего сада с лестницей на мансарду – 10,9 м2.
• Спальня для гостей — 13,4 м2.
• Кухня – 13,4 м2.
• Холл с лестницей в цокольный уровень и на мансарду – 4,5 м2.
• Туалет – 1,5 м2.
• Ванная комната – 8,0 м2.

Первый этаж — планировка

Мансардный этаж предусматривает расположение комнат ночной зоны.

• Холл с лестницей – 4,3 м2.
• Детская комната – 15,4 м2.
• Основная спальня – 11,2 м2.
• Рабочий кабинет с видом на зимний сад – 16,9 м2.
• Коридор – 4,9 м2.
• Комната для гостей – 14,2 м2.
• Детская комната – 14,5 м2.

Мансардный этаж — планировка

Помещение зимнего сада занимает два уровня. Здесь предусмотрено наличие второго света через окна мансардного этажа. Выход в зимний сад возможен из гостиной первого уровня и через рабочий кабинет мансарды.

Проект просторного двухэтажного коттеджа в альпийском стиле

Проекты коттеджей с цокольным этажом и мансардой могут быть представлены в самых различных стилях. Стеновые конструкции зданий выполняются из любых материалов. Часто применяется их комбинирование.

Вот интересный проект из кирпича и бруса в стиле альпийского шале. Он располагает тремя спальными комнатами. Здесь также есть тренажерный зал и сауна, две крытые террасы и красивый балкон.

Комбинированный проект деревянного дома с цокольным этажом и мансардой

Общая площадь коттеджа составляет 239,1 м2.

• Здесь выполнен монолитный железобетонный фундамент.
• Возведение цокольного этажа предусмотрено из натурального камня.
• Первый этаж — кирпич.
• Мансардный этаж — клееный брус.
• Перекрытия между этажами выполнены по деревянным балкам.
• Материалом кровли предусматривается мягкая черепица.

Фасады коттеджа

Цокольный этаж предназначается для размещения технических комнат.

• Вход в помещение котельной выполнен с улицы. Ее площадь составляет 10,9 м2.
• Постирочная – 13,1 м2.
• Холл с лестницей на первый этаж – 6,9 м2.
• Душевая комната – 7,8 м2.
• Помещение сауны – 4,4 м2.
• Туалет – 2,7 м2.
• Коридор – 3,9 м2.
• Кладовая – 5,1 м2.
• Тренажерный зал – 21,1 м2.

Экспликация помещений цокольного уровня

На первом этаже расположены помещения общего назначения:

• Прихожая – 5,8 м2.
• Коридор – 6,3 м2.
• Гардеробная – 6,8 м2.
• Совмещенный санузел – 4,3 м2.
• Гостиная с камином и лестницей – 25,5 м2.
• Обеденная зона – 16,5 м2.
• Помещение кухни – 11,9 м2.

Из гостиной и столовой можно попасть на большую террасу площадью 30,0 м2.

Экспликация помещений первого этажа

На мансарде располагаются комнаты отдыха и санитарные помещения.

• Холл второго уровня с лестницей – 9,1 м2.
• Кладовая – 1,4 м2.
• Спальная комната – 13,4 м2.
• Туалет, совмещенный с ванной – 10,5 м2.
• Основная спальня – 15,2 м2.
• Помещение гардеробной – 4,1 м2.
• Совмещенный санузел – 6,7 м2.
• Спальня – 19,1 м2.
• Балкон – 5,2 м2.

Экспликация помещений второго этажа

Данный проект дома с мансардой и цокольным этажом дает отличную возможность рационального разделения всего здания на три основных зоны:

• Хозяйственная – для помещений технического плана.
• Дневная – зона активной деятельности.
• Ночная – комнаты для отдыха.

Снаружи дома выполнен крытый навес. Он может использоваться для стоянки машин или отдыха. Из большой спальни мансардного этажа есть выход на балкон.

Вариантов планировок зданий с мансардой и цоколем очень много. А с учетом того, что для строительства такого жилья можно использовать любые материалы или их комбинирование, то подобрать готовый проект коттеджа с цокольным этажом и мансардой сможет практический каждый.

Больше информации по данной теме можно узнать из видео в данной статье.

pogreb-podval.ru

Готовые проекты домов на склоне | Разработка проекта дома на склоне холма

Строительство дома дело хлопотное, а если рельеф участка не ровный это вызывает дополнительные сложности. Но грамотный проектировщик все равно может сделать это выигрышным моментом.

Особенности проекта дома на склоне

Дом на местности с уклоном всегда требует более тщательного ухода и защиты. Он более других подвержен воздействию атмосферных явлений и поэтому важным этапом проектирования является разработка естественной и искусственной защиты. Должен быть продуман ландшафтный дизайн, который помимо эстетической функции будет нести в себе еще и защитную – укреплять склоны и частично защищать от ветра.

Лучшим вариантом при выборе участка будет самая высокая точка на холме. Это убережет ваш дом от чрезмерной влаги из-за грунтовых вод, что немало важно. Ведь при большом их количестве будет необходима постоянная реконструкция здания, что влечет за собой серьезные расходы.

К тому же почва в таких местах очень влажная, что сильно повышает стоимость и усложняет производство земляных работ, а возведение крепкого надежного фундамента делает маловероятным.

Также преимущество возведения жилища на возвышенных участках заключается в том, что в низинах часто встречается такое явление как карман холода. Это происходит вследствие препятствия циркуляции воздуха в нижних частях холмов, из-за чего холодный воздух скапливается в одном месте. Это может привести к значительному понижению температуры, что для жилого дома крайне не желательно.

Еще один плюс выбора участка для возведения дома повыше – это возможность избежать проблемы водоотведения. Если основание песчаное достаточно будет поверхностного дренажа, если же глина тогда необходимо позаботиться о дренаже фундамента.

Проект дома на склоне горы, трудности с которыми можно столкнуться

Возведение дома на участке со сложным рельефом имеет ряд ограничений, что существенно влияет на стоимость, но это того стоит. Если на стадии проектирования продумать до мелочей расположение объекта, планировку придомовой территории и конструктивные особенности, то такой дом будет радовать своих хозяев долгие годы.

Для того чтобы возведение коттеджа на склоне было оптимальным есть несколько способов планирования строительной площадки и вариантов проектирования дома. Самый популярный из них – сооружение коттеджа с цокольным этажом, который врезают в склон. Обычно строительство такого дома требует индивидуального проекта.

Кроме того можно площадку под застройку выровнять методом подсыпки грунта. Такой вариант достаточно экономичен и не будет стеснять возможности на стадии проектирования. Еще один способ – это срезка грунтового слоя. Но к такой кардинальной мере лучше не прибегать, так как будет нарушаться естественная структура рельефа, что может повлечь за собой массу негативных последствий.

Отличный выбором может стать строительство дома на разных уровнях, при котором не нарушается естественный рельеф. В руках опытного архитектора это может стать великолепным дизайнерским проектом, очень эргономичным, наполненным множеством нестандартных решений.

Проекты домов для участков с уклоном лучший выбор места

Независимо от того какую структуру поверхности имеет рельеф, будь то горы или впадины, в любом случае он всегда определяется величиной уклона. Уклон это разница между двумя точками, которые расположены на противоположных сторонах застраиваемой площадки, что являет собой процентное соотношение между наивысшей точкой уклона и ширины участка. В зависимости от его величины можно выделить такие типы склонов и варианты проектов дома:

• Проекты домов на участке с уклоном до 3% — могут быть как типовыми так и индивидуальными
• От 3% до 8% требует индивидуального проекта, либо существенного изменения типового с учетом всех индивидуальных особенностей рельефа
• Болен 8% — только индивидуальный проект

Уклон 3% считается ровной местностью для застройки и даже является положительным моментом. В вопросе отвода канализации – это лучший вариант, который часто создают искусственным путем. От 3% до 8% — малый уклон. Лучшим решением будет возведение дома без подвального помещения. Такой тип рельефа оптимален для проектирования дома с цокольным этажом, который очень удачно можно врезать в склон. Если величина средней крутизны (от 8% до 20%) тогда проект разрабатывается индивидуально. Хорошим решением будет создание жилища с несколькими ярусами, отдельными входами в каждый из них и террасами. Это большое поле для реализации творческих проектов и создания жилища своей мечты. Когда величина более 20% — это очень крутой уклон, проектирование и возведение дома требует большого материального вложения и неограниченного времени. Скорее всего, коттедж будет представлять собой несколько террас, каждая из которых индивидуально укреплена и фиксирована подпорными стенками.

Проекты домов на склоне с цокольным этажом

Самый популярный тип сооружений на косогорье. Скорее всего, снаружи будет виден с одной стороны и иметь ассиметричную форму, так как часть этажа будет врезаться в склон. Однако если постараться можно спроектировать отличное функциональное помещение прямоугольной формы. Дома с цокольным этажом лучше возводить при низком уровне грунтовых вод иначе есть риск подтопления или, по крайней мере, постоянной повышенной влажности. В любом случае необходима качественная гидроизоляция.

Помимо всего сказанного стоит отметить, что важным обстоятельством помимо крутизны является ориентация местности. Самыми подходящими для возведения жилых домов являются южные и юго-восточные склоны возвышений. Это связано с оптимальной инсоляцией и экономией на обогреве, ведь ветра с южной стороны мягче. Соответственно при строительстве дома на северо-западной стороне солнечное освещение будет недостаточным и потребуется дополнительное отопление.

Разработка проектов домов и коттеджей на склоне достаточно дорогостоящий процесс. Не стоит скупиться, если решились на такой шаг. Тщательно продуманный проект самого коттеджа и придомовой территории станет залогом быстрого, качественного и успешного строительства вашего нового жилища, которое прослужит вам не один десяток лет.

trypillya.com

Цокольный этаж на склоне — основы строительства, фундамент

Не всегда возможно получить под возведение загородного дома идеально ровный участок земли, без холмов и оврагов. Именно поэтому часто приходится заниматься строительством цокольного этажа на склоне, что несколько увеличивает трудозатраты и финансовые вложения. Тем более что проекты сооружений, возводимых на склонах, значительно отличаются от стандартных.

Раньше для каждого отдельного здания, которое предполагалось строить на склоне, необходимо было индивидуально разрабатывать проект, после чего утверждать его и согласовывать. Сегодня многие строительные компании предлагают типовые проекты таких сооружений, что позволяет сэкономить на этапе проектирования, а также при строительстве, потому что все возможные нюансы будут учтены заранее.

Цокольный этаж в доме, расположенном на склоне, имеет, как правило, несимметричную форму снаружи, однако при должном подходе можно получить идеально квадратное или прямоугольное подземное помещение. В таких домах с одной стороны цокольный этаж остается под землей, а с противоположной стороны выходит наружу.

Особенности проектирования зданий на склоне

Если нет возможности строить загородный дом на ровном участке, то в процессе проектирования нужно учесть некоторые моменты:

1. На подготовительном этапе необходимо правильно и точно произвести все расчеты. Для этого специалисты учитывают перепад высот, состав грунта, погодные условия и другие факторы, влияющие на эксплуатацию здания в дальнейшем. Произвести подобные расчеты могут только профессионалы, поэтому помощь специалистов потребуется обязательно.
2. Даже при выборе типового проекта для строительства дома на склоне, необходимо будет дорабатывать его в соответствии со специфичными особенностями местности и будущего дома. На этом этапе вновь требуются консультации со специалистами.
3. Фундамент зданий на склонах нуждается в высококачественной и эффективной изоляции, потому что высока вероятность размытия основания грунтовыми водами. Даже в тех случаях, когда фундамент не испытывает сильных разрушающих воздействий, на цоколь всё равно будет влиять стекающая со склона влага.
4. В ряде случаев затруднено движение специальной техники по наклонным участкам, и данное обстоятельство нужно обязательно учитывать перед началом строительных работ.

С учетом того, что было сказано выше, можно сделать вывод, что дом с цокольным этажом на склоне является хоть и затратной, но вполне реализуемой идеей.

При большом уклоне участка рекомендуется делать дома с террасами.

Зависимость технологии строительства от уклона

Сложность возведения здания на склонах (в большинстве случаев) будет зависеть от уклона. Ровной считается та местность, где уклон составляет не более 3%. Если уклон не более 8%, то он считается малым; если не более 20%, то это средний уклон; при уклоне в 20% и более поверхность является крутой.

• Уклон до 8%. Местность с таким уклоном хорошо подходит для возведения загородных домов с цокольными этажами. Однако в процессе строительства выполняется подсыпка земли с грунтом с подгорной части, чтобы была возможность увеличить размеры террасы.
• Уклон более 8%. В этом случае крайне удобно использовать естественную неровность местности для того, чтобы возвести цокольный этаж. Участок зачастую не выравнивают, а устраивают подземный этаж, как бы вырезая часть грунта из склона. Данный метод строительства очень хорош тем, чтобы можно сделать гараж с удобным подъездом. При реализации этого решения необходимо создать качественный гидроизоляционный слой на стенах, где они будут соприкасаться с землей. Лучше всего делать внешнюю гидроизоляцию. Также изоляция должна быть уложена под фундамент до его заливки.
• Уклон более 15%. В этом случае необходимо дорабатывать проект здания, чтобы была возможность по максимуму использовать преимущества крутизны склона. К примеру, очень часто выбирается проект с многоярусной постройкой, а также с несколькими входами на отдельные ярусы. Помимо этого, крутой участок можно сделать относительно ровным, если расположить террасы на разных уровнях. Тогда одна часть здания, расположенная выше, будет выполнять функции первого этажа, а находящаяся ниже – цокольного этажа. Цокольный этаж здесь будет небольшим, поэтому зачастую из него делают гараж. При уклоне в 20% и более специалисты настоятельно рекомендуют использовать многоярусную планировку.

Какой выбрать фундамент?

Для постройки дома на участке, имеющем уклон, подходят различные типы фундаментов. Среди них можно выделить фундаменты, описанные ниже.

Ленточный

При строительстве ленточного фундамента одну часть цоколя здания нужно погрузить глубже в склон, чем другую. Одна из граней основания будет играть роль подпорной стены. Устройство подобного фундамента является относительно затратным мероприятием, но вполне оправданным, если загородный дом предполагается построить из бетона или кирпича.

Работы в этом случае проводятся в следующей последовательности:

• В плоскости ростверка под углом в 90 градусов убирается небольшая часть склона.
• Затем вдоль среза необходимо вырыть траншею.
• Монтируется опалубка и заливается цементно-песчаный раствор.
• Как только раствор полностью застынет, делается опорная насыпь, за счет чего происходит нивелирование высоты склона в любом направлении.

Столбчатый

Фундамент такого типа рекомендуется делать в подгорной местности или на участке, расположенном между холмами. Цокольный этаж в этом случае будет достаточно большим. Если предполагается значительная поперечная нагрузка, столбы для устройства основания лучше всего не использовать, потому что они могут не выдержать. Процесс строительства фундамента на склоне практически аналогичен технологии возведения столбчатого основания на ровной поверхности.

Фундамент устраивается в несколько этапов:

• Возводится верхняя стена в виде ленты с трапециевидным сечением.
• Затем точно так же устраивается и нижняя стена.
• После чего в пространство между стенами засыпается и утрамбовывается грунт. Кроме того, по периметру фундамента устраиваются шурфы.
• Столбы заливаются или помещаются в шурфы, а также устраивается балочный или монолитный ростверк.

Свайный

Основание такого типа может быть использовано для возведения здания на любых склонах, потому что проведение земляных работ не потребуется. В этом случае необходимо будет лишь вкрутить сваи на разную глубину, расположив их верхушки в одной горизонтальной плоскости. Как только сваи будут установлены, необходимо сделать плиту ростверка. Цоколь в этом случае может быть любого размера.

Пример дома со свайным фундаментом.

Строительство происходит в следующей последовательности:

• Начальную сваю вкручивают в самой высокой точке основания. Верхняя ее часть станет минимальной высотой цоколя.
• Верхняя часть угловой нижней сваи – максимальная высота цоколя.
• Остальные сваи необходимо ввинтить или вбить таким образом, чтобы их верхняя часть в полной мере соответствовала требуемой высоте.
• Как только монтаж свай закончится, необходимо залить монолитный ростверк с подпорным дном и всеми требуемыми бортиками.

Цоколь дома, построенного на таком фундаменте, можно использовать по-разному.

Дополнительно рекомендуется отделать цоколь теплоизоляционными и гидроизоляционными материалами.

Сделать качественный и надежный цоколь можно в здании, расположенном практически на любом уклоне. Главное в этом случае – соблюдение технологий и выполнение правильных расчетов вкупе с профессиональной разработкой проекта. Цоколь загородного дома, расположенного на склоне, зачастую выступает в качестве гаража, что очень удобно в плане организации помещений в здании.

podvaldoma.ru
