Устройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.

Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга.

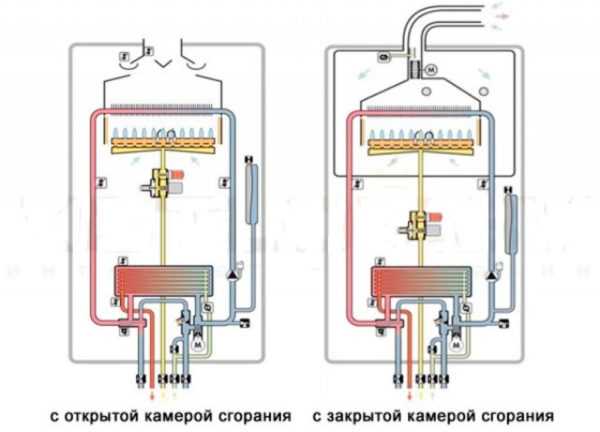

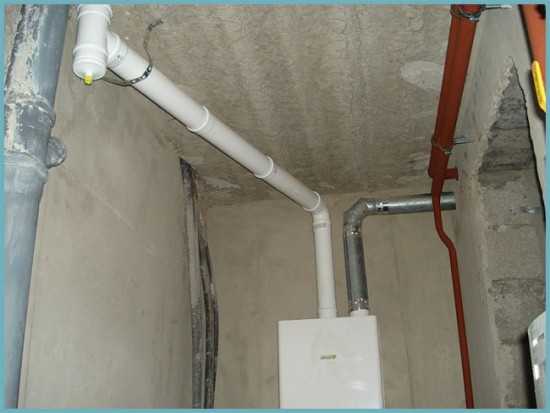

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение — это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

  • стойкость к большим температурам;
  • высокие антикоррозийные качества;
  • химическая инертность.

Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

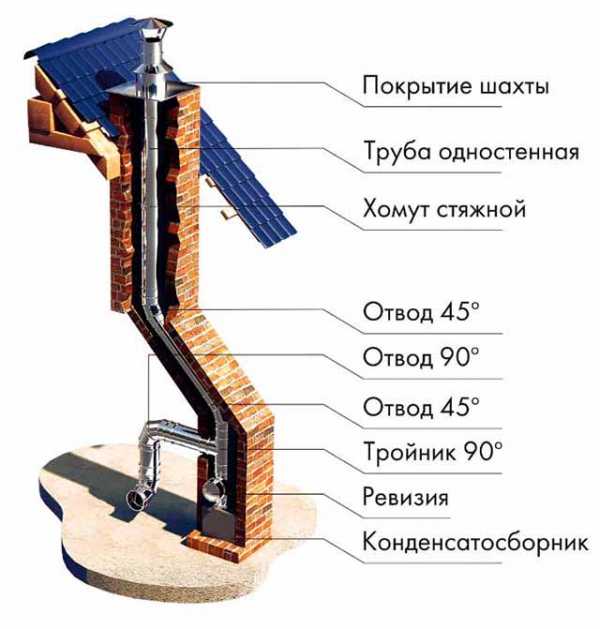

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

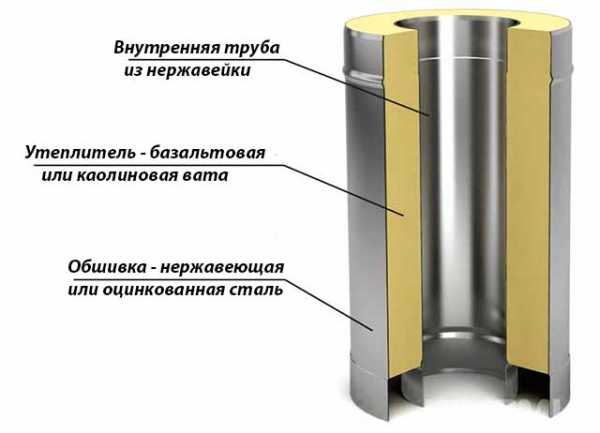

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

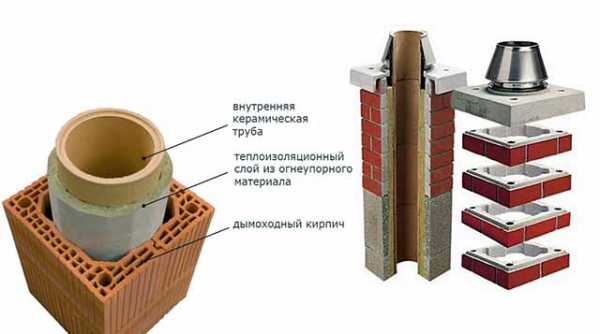

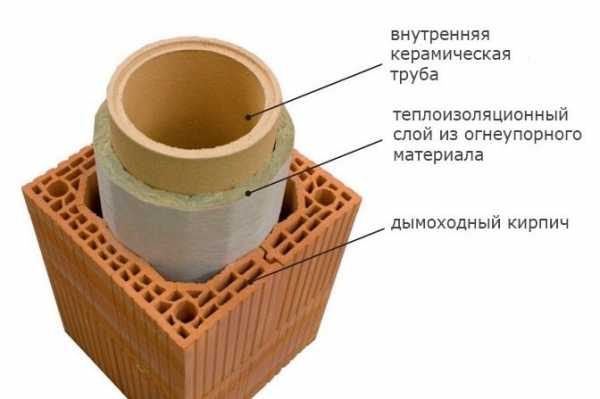

Керамическая труба для дымохода

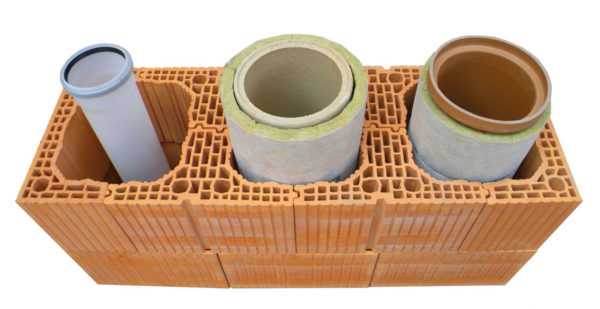

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

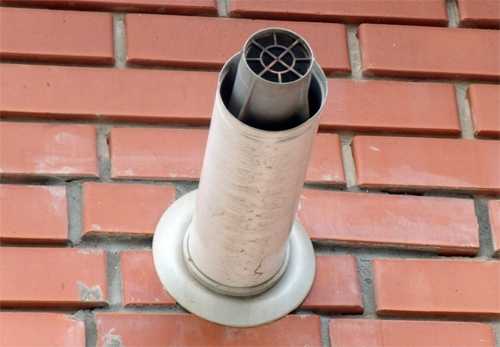

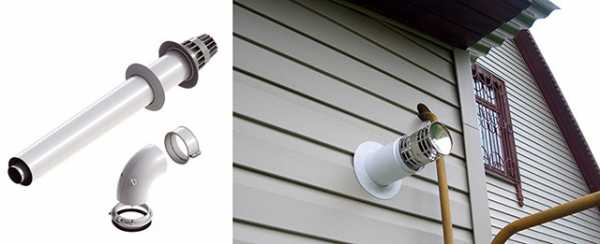

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

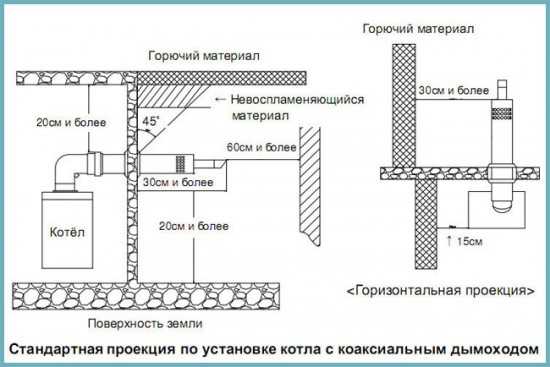

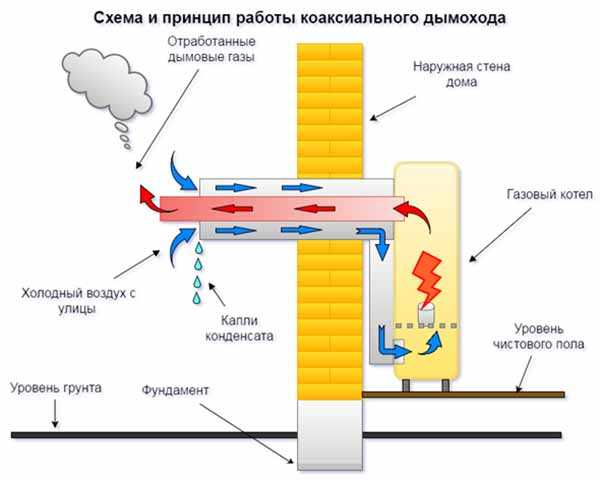

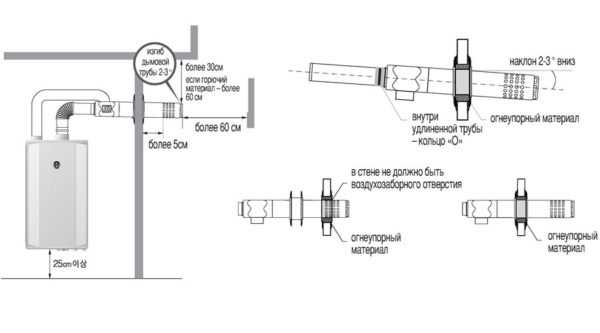

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

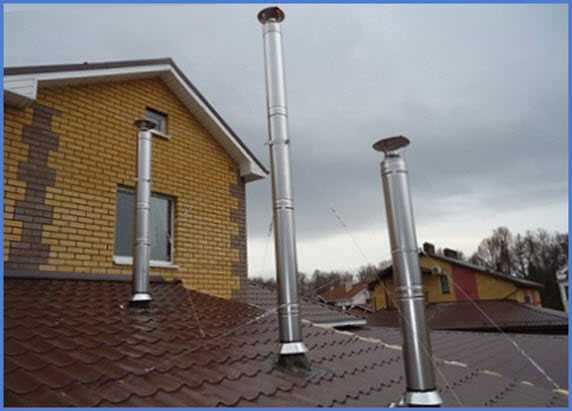

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

  1. монтаж выполняется всегда в направлении снизу вверх;
  2. конструкция крепится строго вертикально;
  3. трубы в высоту не должны достигать более 5 м;
  4. исключены малейшие прогибы труб;
  5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
  6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
  7. оголовок должен быть расположен над зоной ветрового подпора.

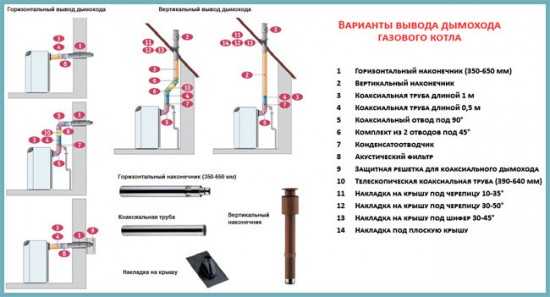

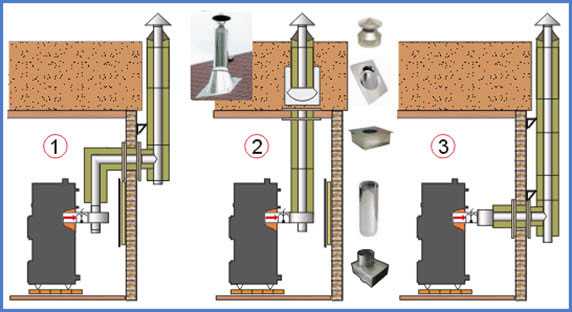

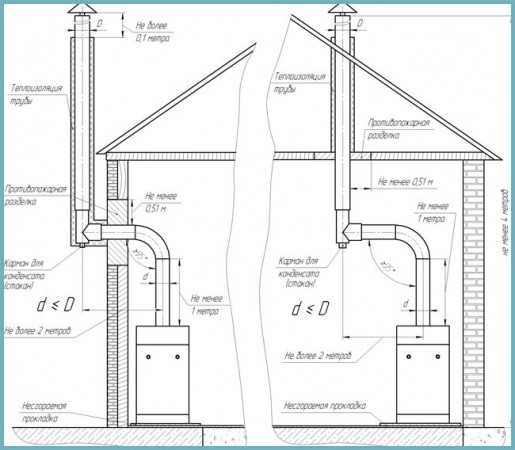

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

  1. обязательно должна быть организована хорошая тяга;
  2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
  3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
  4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
  5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

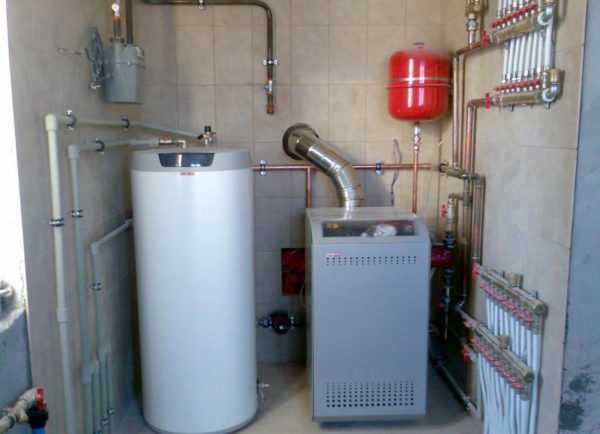

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото

sandizain.ru

нормы и требования к монтажу

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла.

Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Содержание статьи:

Зачем нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения — угарный газ. Это коварное и очень опасное вещество, вдыхание которого может привести к смерти.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи (+)

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

Дымоход газового оборудования

Сертифицированные дымоходные конструкции и элементы

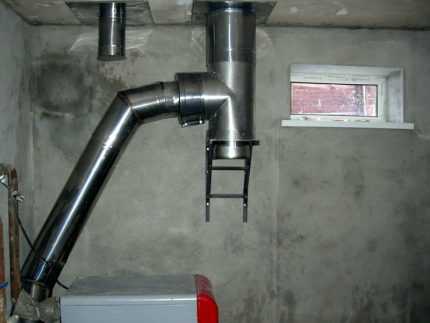

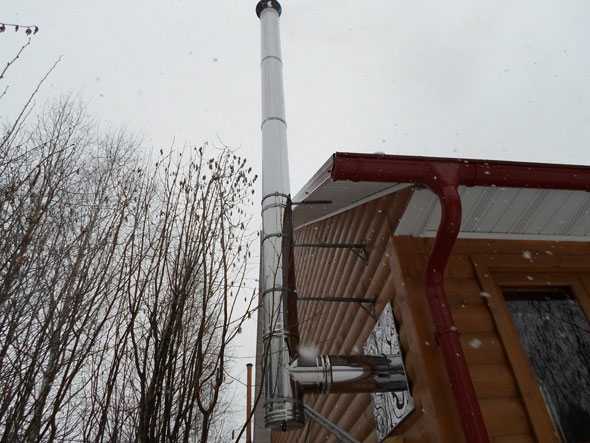

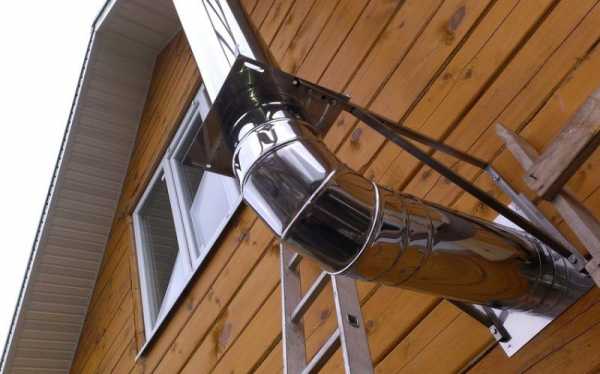

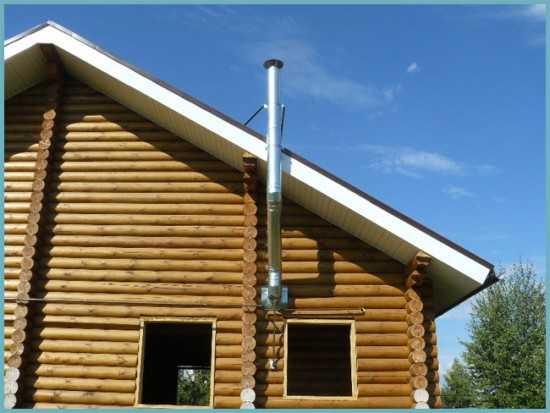

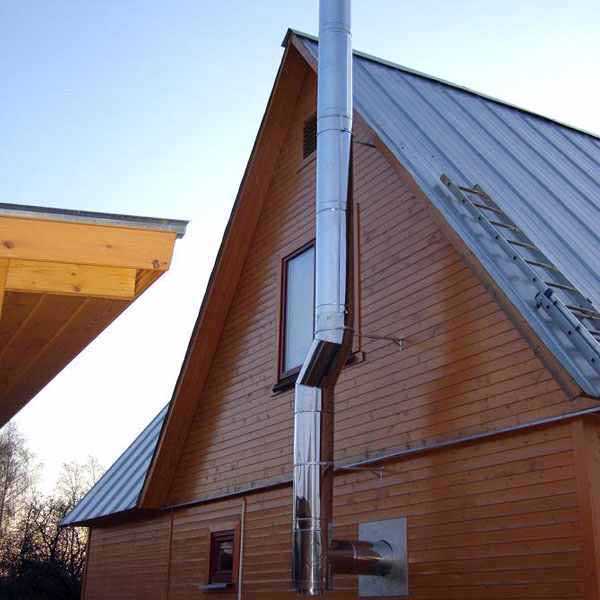

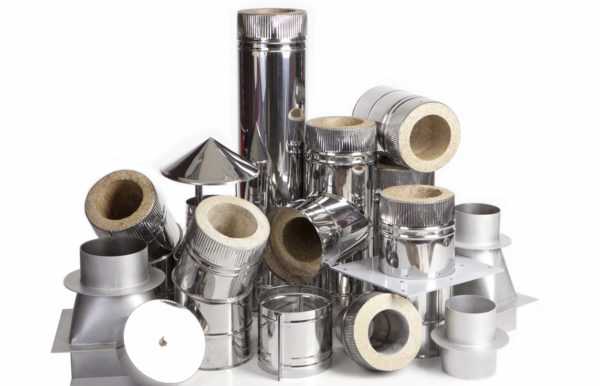

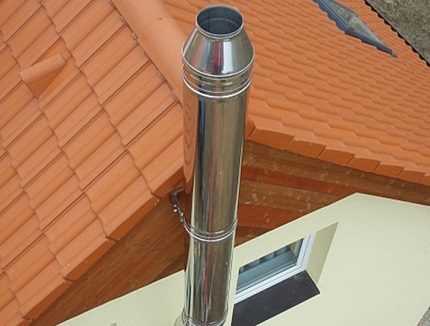

Металлические дымоходные конструкции

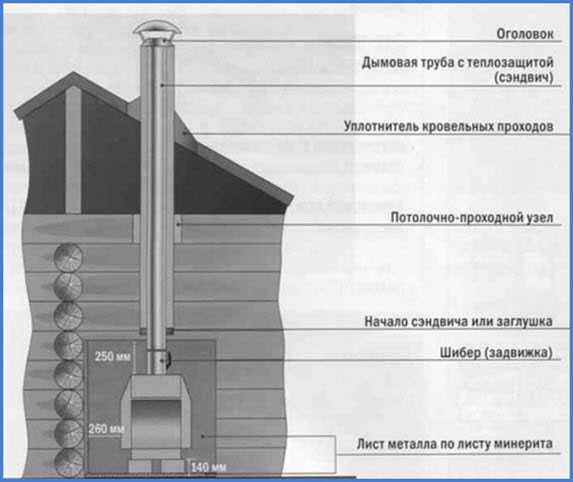

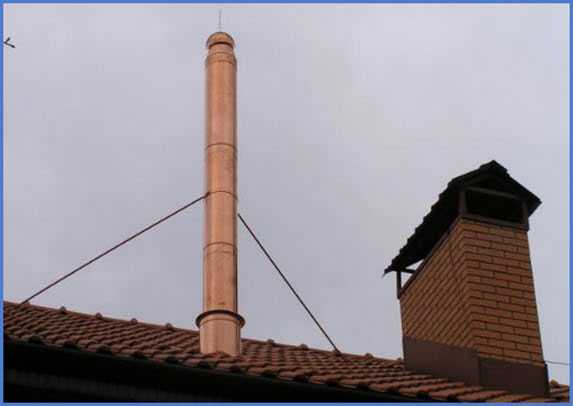

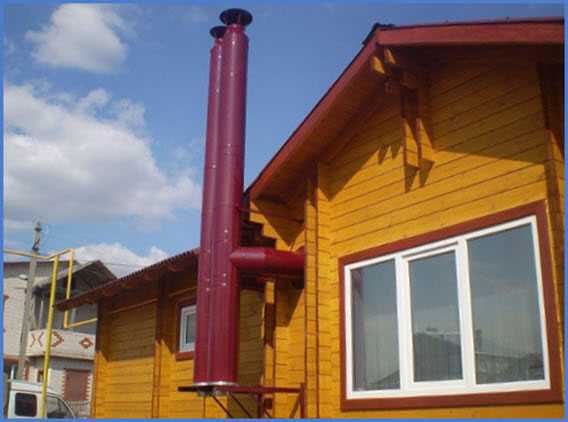

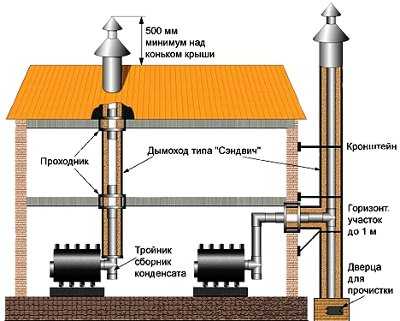

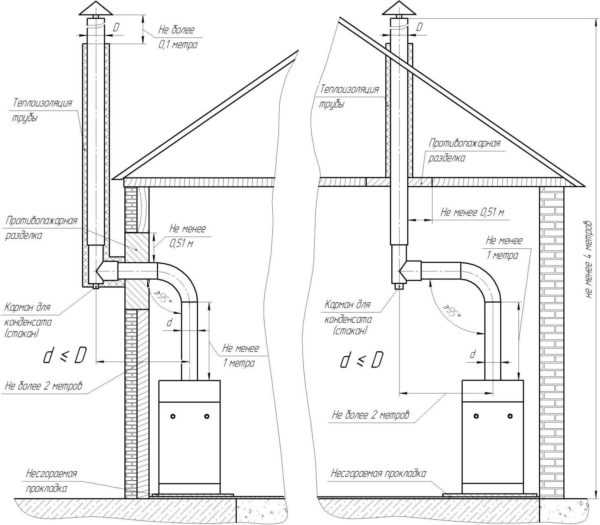

Наружная схема устройства дымовой трубы

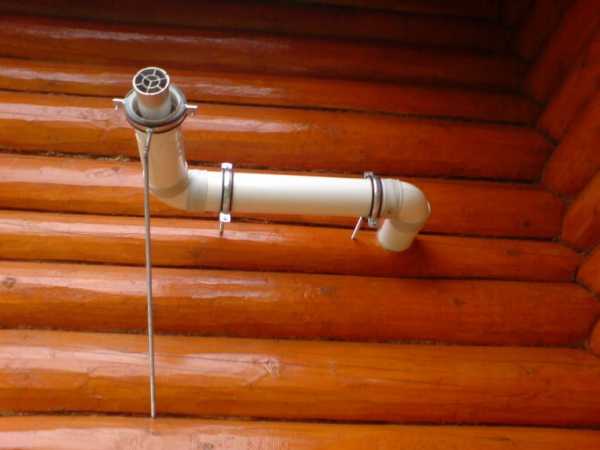

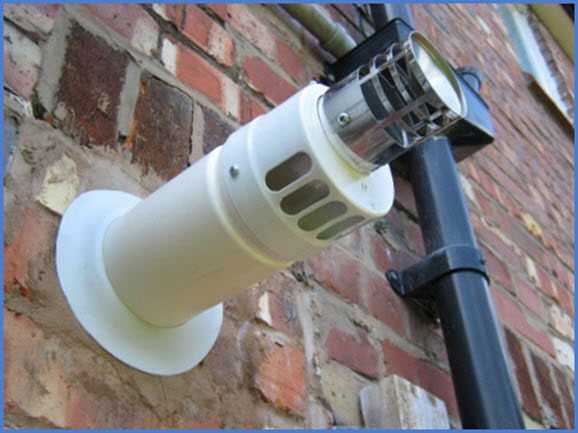

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Тонкости проектирования дымохода

При проектировании дымохода значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. Ниже описан ряд нормативов, которые рекомендуется учесть в первую очередь.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса.

Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение.

Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см.

Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

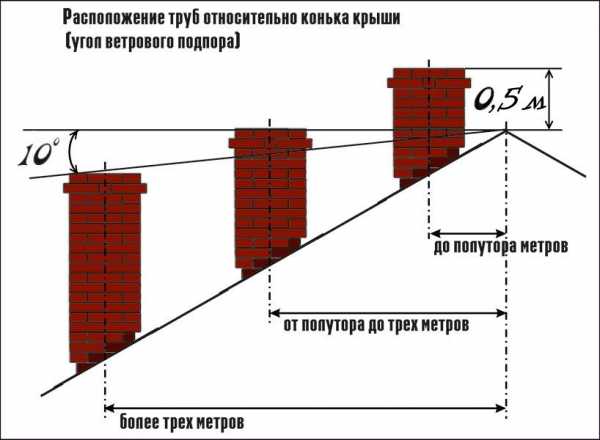

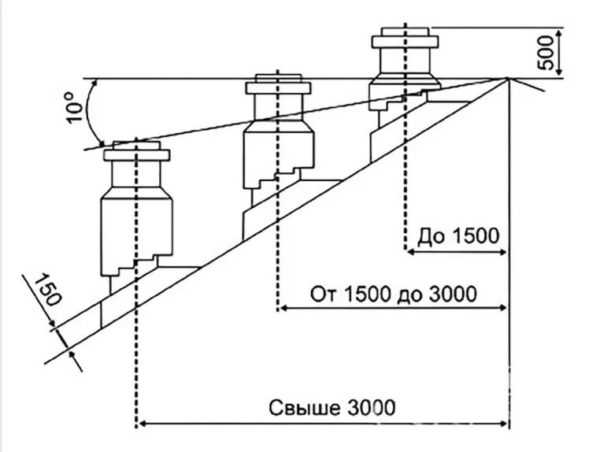

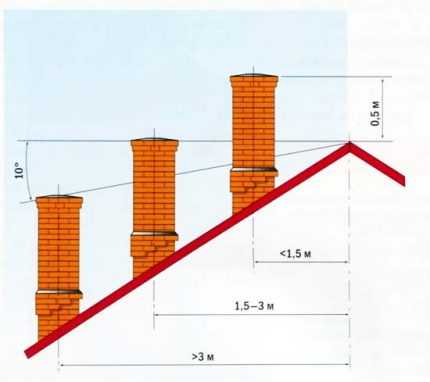

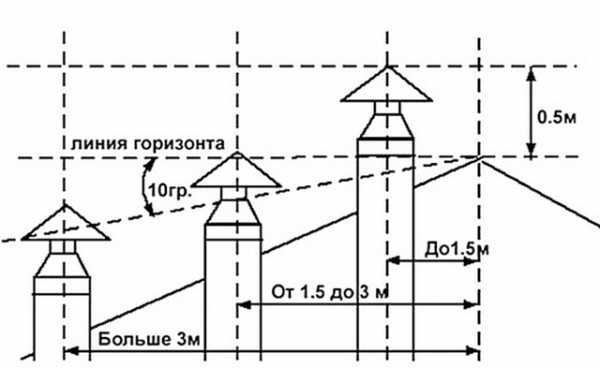

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. высота дымоходной трубы должна достигать этой отметки.

Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления — базальтовая скорлупа

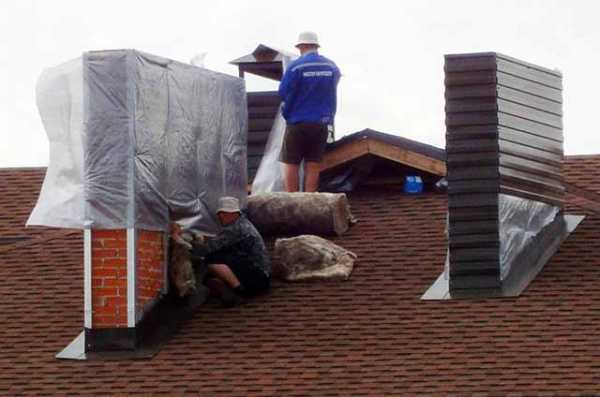

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

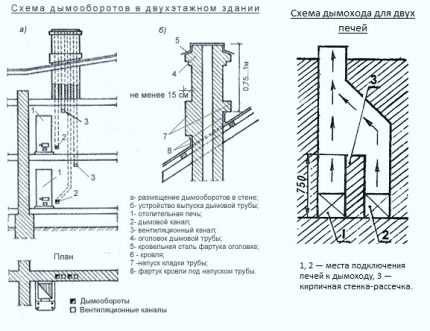

Дымоход для двух котлов

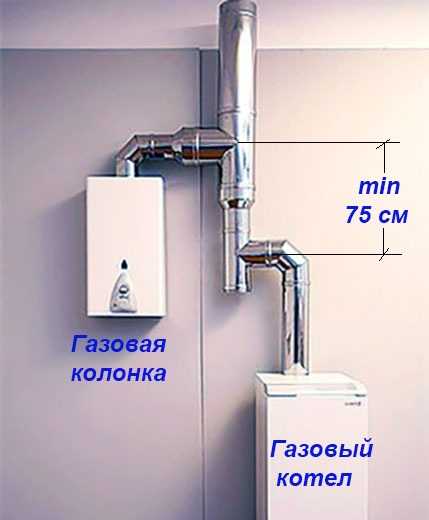

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью, пористые или шлакобетонные материалы. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа.

Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см.

Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

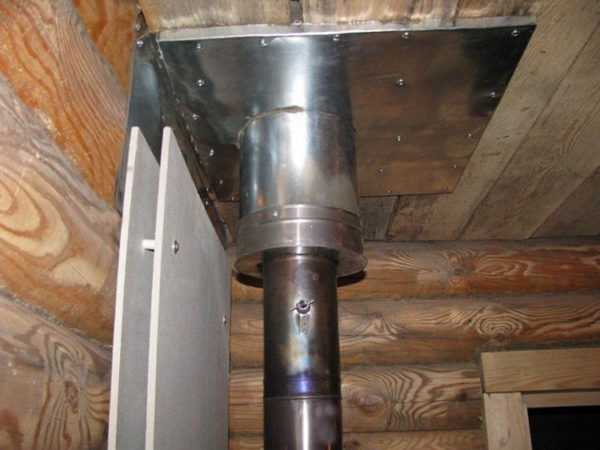

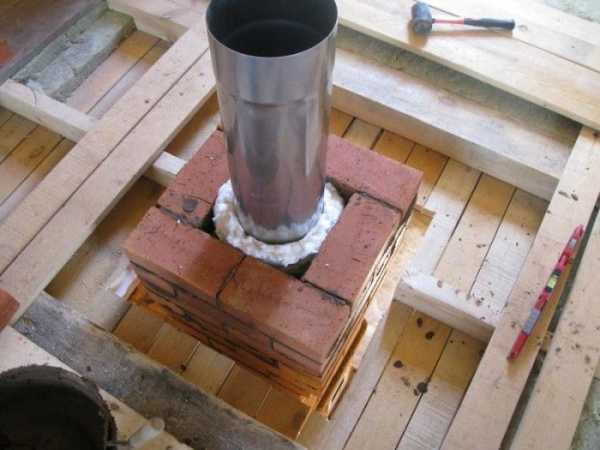

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Есть различия в обустройстве мест пересечения дымоходом возгораемых и невозгораемых строительных конструкций. Проход дымохода через невозгораемую конструкцию обеспечивается монтажной опорой.

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Подбор материалов для конструкции

При устройстве дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов.

Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При этом материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Дымоходы из нержавеющей стали считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Срок эксплуатации дымохода из стали обычно составляет около 15 лет. А вот оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка.

Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Исключительно высоким сроком эксплуатации отличаются керамические дымоходы, которые могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали. Но у этого варианта есть и ряд серьезных недостатков.

Для начала, это относительно высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома. К установке керамического дымохода предъявляются повышенные требования.

Считается, что для получения максимальной тяги керамический дымоход должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

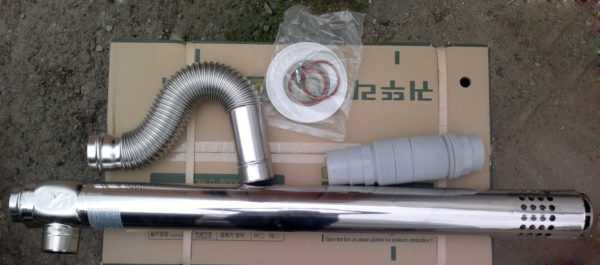

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Такой дымоход поставляется также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество коаксиального дымохода — повышенный уровень безопасности.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Классический кирпичный дымоход — не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго.

Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром.

Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Изредка все еще можно встретить дымоходы из асбоцементных труб, но они вытесняются более эффективными материалами. Такие конструкции не безопасны, они могут разрываться в случае перегрева.

Срок эксплуатации не превышает пяти лет. Иногда такие дымоходы устанавливают на дачах, где котел включают крайне редко.

Предварительные расчеты и устройство

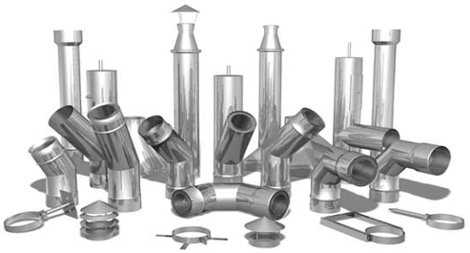

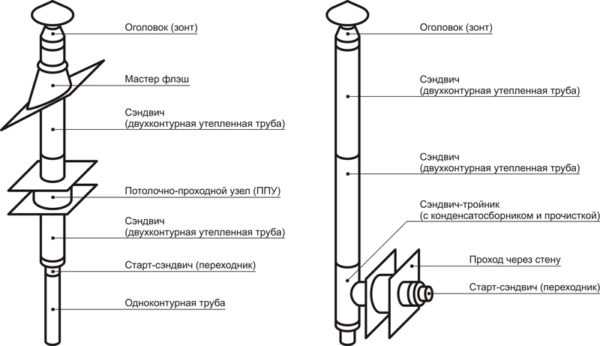

Конструкция любого дымохода состоит из различных элементов. Вот примерный список частей дымохода, который может быть установлен с газовым котлом:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия. При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

Где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм — для 30 кВт;
  • 170 мм — для 45 кВт;
  • 190 мм — для 55 кВт;
  • 220 мм — для 80 кВт;
  • 230 мм — для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт — 140Х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт — 140Х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт — 140Х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще — 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

Выводы и полезное видео по теме

Подробный обзор элементов дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Монтаж дымоходной конструкции технически относительно не сложен. Нужно спроектировать дымоход, а затем правильно соединить и закрепить его элементы. Но при этом важно соблюдать все строительные требования и нормы, чтобы опасные продукты сгорания выводились в атмосферу и не попадали в жилые помещения.

sovet-ingenera.com

устройство, требования к установке и высоте

Согласно нормативным документам, работы по подключению газоиспользующего оборудования к магистрали и первому запуску должна выполнять специализированная служба. Зато построить дымоход для газового котла вам никто не запрещает своими руками, главное, чтобы он соответствовал требованиям правил. Иначе контролеры управляющей компании не разрешат пользоваться отопительным агрегатом и опломбируют кран газопровода, пока нарушения не будут устранены. Отсюда и цель нашей публикации – рассказать, как правильно сделать дымоходную трубу в частном доме.

Способы отвода продуктов горения

В зависимости от конструкции теплогенератора дымовые газы выбрасываются наружу двумя способами:

  1. Из напольных и настенных котлов с открытой камерой сжигания дым направляется в вертикальный канал нужной высоты, обеспечивающей появление естественной тяги. Проще говоря, это традиционные дымовые трубы, поднимающиеся над крышами зданий, как показано на фото.
  2. Турбированные котельные установки с закрытой камерой сгорания оснащаются короткими коаксиальными дымоходами, прокладываемыми горизонтально сквозь ближайшую стену.

Примечание. По желанию домовладельца газоход наддувного котла можно установить и вертикально, выведя через кровлю.

Принцип работы традиционного дымохода хорошо всем известен: за счет перепада давлений между верхом и низом вертикального канала, а также разницы температур продуктов горения и окружающего воздуха, в нем возникает естественная тяга. Она благополучно уносит дым на улицу.

Коаксиальная двустенная труба для газового котла с закрытой камерой сгорания служит одновременно воздушным и дымовым каналом, полностью изолирующим агрегат от помещений частного дома. По внутренней трубе дымохода газы идут на улицу, а в пространстве между стенками навстречу им движется воздушный поток. Работа системы обеспечивается за счет принудительного давления, создаваемого турбиной (вентилятором).

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Справка. В дымоходах газовых котельных установок конденсат появляется всегда. Дело в том, что в результате горения метана, пропана и других углеводородов образуется водяной пар, который выпадает каплями влаги на внутренних стенках. Если их не утеплить, конденсат станет прихватывать мороз, а через некоторое время сечение газохода перекроется льдом.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

  1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
  2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
  3. Пористые стройматериалы использовать запрещается.
  4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
  5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
  6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Совет. Перед закупкой материалов и монтажом лучше составить проект будущего дымохода, проконсультировавшись со знающими печниками. Так вы обезопасите себя от ошибок и дорогостоящих переделок, о чем подробно рассказывается в видео от эксперта:

Дымоотводы из стальных труб дозволяется выводить на кровлю прямо через перекрытия, но с одним условием: канал не должен проходить через жилую комнату. Второй и более дешевый по цене вариант – это приставной газоход, монтируемый на внешней стене здания.

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

  • кирпичные со вставкой из нержавейки;
  • керамические;

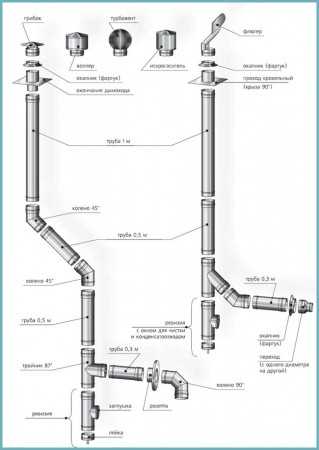

  • двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Примечание. Различные коаксиальные системы для газовых турбированных котлов делаются из нержавеющей стали и практически не отличаются друг от друга по конструкции.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

  1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
  2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

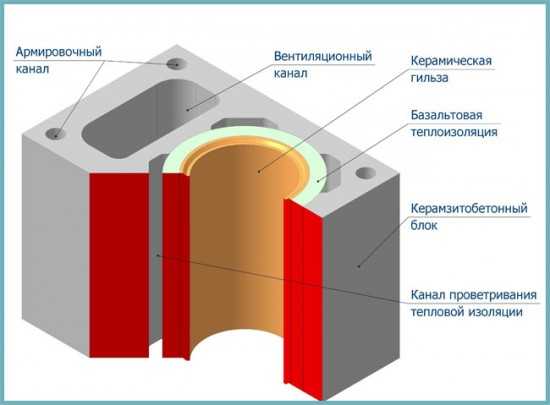

Керамические дымоходные элементы

 О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Примечание. Шиберная заслонка не должна закрываться наглухо. Минимальный диаметр отверстия – 5 см.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Заключение

Если работы по устройству дымохода вы решили целиком взять в свои руки, то связываться с кирпичной кладкой не стоит, лучше подсоединить к газовому котлу трубы — сэндвич. Рекомендация актуальна в тех случаях, когда жилище давно построено и что-либо изменить внутри нереально. Действуйте по проверенной схеме: монтируйте дымоотвод на стену дома и подключайте к теплогенератору горизонтальным участком.

qustu.com

Монтаж дымохода для газового котла: правила и инструкция

Содержание статьи

Уже на стадии проекта дома необходимо продумать всю систему отопления от размещения радиаторов до монтажа дымохода для газового котла.

В этом деле главное все — расположение дымохода, его размер, тип используемого материала. Кроме того, начало монтажных работ просто невозможно без соответствующего оборудования и инструментов.

Подобрать размер дымохода можно одним верным способом: внутренний периметр умножьте на диаметр трубы (рассчитывается без учета толщины стенок) и умножьте на предполагаемую высоту дымохода.

Полученное значение — площадь полезного сечения трубы — должно быть больше внутренней площади используемого котла.

Правила монтажа дымохода

Установка дымохода своими руками должна проводиться с соблюдением требований Пожарного надзора и без нарушения строительных норм. В противном случае при осмотре

Только в этом случае можно добиться правильной работы оборудования и не опасаться возможного возгорания.

На какие правила необходимо опираться при выборе труб дымохода и сопутствующих деталей?

  1. Отдавайте предпочтение только негорючим и огнеупорным материалам, которые способны выдержать воздействие высоких температур и огня.
  2. Труба дымохода должна быть ровной — без сужений, перегибов и расширений.
  3. Соблюдайте полную герметизацию швов и стыков для избежания пропуска дыма, газов и продуктов сгорания в жилое помещение.
  4. Заранее проверяйте целостность стенок трубы дымохода.
  5. Внутренняя поверхность дымохода должна быть гладкой и ровной.
  6. Не превышайте максимально допустимое число колен — три.

Идеальной формой для дымохода считается цилиндр, овал или квадрат.

Труба должна быть устойчива к воздействию конденсата, продуктов сгорания и окислов газа, которые являются основными причинами ее разрушения.

Тип устанавливаемого дымохода должен полностью подстраиваться под конструкцию газового котла. Также немаловажно произвести расчет оптимального размера вытяжного отверстия.

Сам процесс монтажа также имеет ряд правил и ограничений:

  1. Допустимый угол наклона отдельных участков дымохода — не более 30 градусов, уклон в сторону рабочего котла — не менее 0,01 градуса.
  2. Участки трубы с поворотами дополнительно снабжают люком для возможности проведения внутренней чистки и удаления конденсата.
  3. При монтаже дымохода обязательно продумайте расположении капельника и ревизии.
  4. Обязательно наличие заслонок или стабилизатора тяги.
  5. В том случае, когда труба будет расположена на улице или в пределах не отапливаемого рабочего помещения, очень важно озаботиться о ее теплоизоляции.
  6. Устраняйте образование зазоров между деталями и соединительными элементами.
  7. Добивайтесь максимально возможной плотности всех соединений для избежания разгерметизации конструкции.
  8. Идеальное расположение дымохода — вертикально вверх. Длина всех горизонтальных участков не должна превышать 3-6 метров.
  9. Участки трубы дымохода, расположенные за пределами дома, рекомендуется утеплять минеральной ватой и закрывать «слоем» кирпичной кладки.

Не забудьте позаботиться о возможности доступа к внутренней части трубы для проведения ее чистки

Если инспекция выявит ошибки и недочеты в произведенном монтаже дымохода и газового котла, вероятнее всего ваша система отопления дома будет признана не надежной и не готовой к эксплуатации.

Расположение дымохода в доме

Еще одним важным этапом считается выбор месторасположения оборудования, ведь именно от этого момента зависит дальнейший процесс монтажа дымохода и сложность работ.

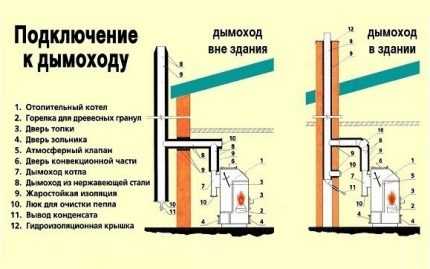

Варианты расположения дымохода:
1. За пределами дома (наружный приставной дымоход):

  • теплоизоляция производится по всей длине трубы;
  • доступность проведения монтажа и ремонтных работ;
  • однотипность комплектующих элементов;
  • безопасность конструкции.

2. Внутри помещения (внутренний дымоход):

  • утепляется только небольшая часть трубы, расположенная за пределами дома;
  • сложность монтажа и ремонта конструкции;
  • возможность пропуска газов в помещение;
  • разнообразность комплектующих деталей.

Если рассмотреть основные характеристики данных систем, можно понять, что наиболее предпочтительным вариантом считается расположение системы дымохода вне дома.

Правда в некоторых случаях оптимальным решением будет сооружение конструкции внутри дома для поддержания бесперебойной работы котла. Все зависит от вида рабочего оборудования.

Инструкция по монтажу дымохода для газового котла

Вне зависимости от места установки трубы дымохода, можно выделить основные этапы работ:

  • подготовка трубы дымохода и сборка всех деталей;
  • крепление конструкции к котлу и ее фиксация на рабочей поверхности;
  • изоляция и обработка всех стыков и соединений.

Один дымоход может быть подключен не более, чем к одному-двум рабочим приборам.

На деле специалисты советуют, чтобы для каждого бытового прибора был оснащен отдельный способ отведения газов, что исключит вывод из строя всего оборудования и снизит нагрузку на дымоход.

Монтаж трубы дымохода через стену

Расположение трубы дымохода за пределами котельного помещения начинается с самого грязного этапа работы: вырезания вытяжного отверстия в стене.

Размер отверстия полностью зависит от диаметра участка трубы, который будет проходить через стену, а его расположение должно быть подстроено под расположение газового котла.

По намеченным чертежам сделайте разметку на выбранной стене и обязательно перепроверьте ее точность, так как испортить часть стены вы всегда успеете.

Через готовый проем выводят отдельный элемент трубы и изолируют его. Один ее конец присоединяют к патрубку газового котла, а второй — наращивают путем последовательного присоединения звеньев.

Не забывайте, что крепление трубы к стене дома производится при помощи кронштейнов на расстоянии 1-2 метра.

Как только конструкция наберет необходимую высоту — не менее 5 метров над коньком крыши, к ее концу можно прикрепить наконечник в форме конуса, что защитит внутреннюю часть трубы от попадания дождя, снега и постороннего мусора.
Установка зонтов или схожих насадок категорически запрещена.

Осталось провести ряд доработок:

  • стыки можно оснастить специальными хомутами, которые стягиваются при помощи болтов;
  • на наружную часть трубы зачастую наносят защитное покрытие от образования коррозии;
  • отверстия и стыки обрабатывают огнеупорными смесями;
  • участок трубы, размещенный на улице, утепляют негорючими материалами.

Монтаж дымохода через крышу

Установка дымохода внутри котельной начинается с проведения подготовительных работ: вырезание вытяжного отверстия в потолке и кровле дома.

Расчет диаметра проема проводится аналогичным образом — в соответствии с параметрами проходного участка трубы.
Не спешите с прорезанием отверстия и несколько раз сверьте точность разметки.

Как только черновая работа будет выполнена, можно приступать к соединению края трубы и патрубка котла со всеми необходимыми составляющими.

На этом же участке трубу прикрепляют к стене в первый раз при помощи опорного кронштейна. При последующем наращивании трубы между креплениями кронштейнов соблюдают шаг в 3-4 метра с их дополнительным усилением стенными хомутами через каждые 2 метра.

Участок прохождения трубы через потолок оснащают проходным патрубком, а кровлю — подкрышным листом с переменным углом.

Верхнюю часть трубы выводят наружу, снабжают фартуком и конусообразным наконечником.

После монтажа дымохода для газового котла остается провести изоляцию всех стыков, а проемы в крыше закрыть не воспламеняющимся утеплителем — минеральной ватой.

В подобных целях она подходит лучше всего: в случае попадания на материал открытого огня, он не воспламеняется, а начинает медленно тлеть.

Участок соединения дымохода и котла обязательно обрабатывают огнеупорной смесью. Отдельное внимание уделяется швам и стыкам — они должны быть полностью загерметизированы.

Монтаж трубы дымохода своими руками — довольно непростое и весьма ответственное дело. Если работать в соответствии с инструкцией и соблюдать основные требования к оборудованию и материалам, ваша система отопления прослужит долгие годы.

Отдельные этапы работы все же рекомендуется доверить специалистам либо получить их консультацию.

Для наглядности процесса посмотрите видео Монтаж дымоходов, где последовательно проводятся все этапы работ по обустройству системы отопления.

Загрузка…

vse-otoplenie.ru

Дымоходы для газовых котлов: как сделать своими руками

Для вывода продуктов горения, образующихся при сгорании природного газа, используются дымоходы различной конструкции. Ранее дымоходы возводились только из асбестоцементных труб и кирпича. Сейчас же дымоотводящую трубу можно собрать из долговечных и лёгких материалов, обладающих гораздо меньшей стоимостью.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

К нормативным документам, регулирующим устройство дымоходов для газовых котлов, относится СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также ДБН В.2.5–20–2001 «Внутренне устройство газоснабжения».

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

  • сечение дымовой трубы — не может быть меньше, чем выходной патрубок газового котла. Например, если патрубок имеет сечение Ø150 мм, то минимальный диаметр дымовой трубы также должен быть не менее 150 мм. На всей протяжённости дымохода труба не должна иметь зауженных участков и искривлений;
  • расположение дымового канала — дымовая труба должна идти строго вверх. При необходимости возможен уклон в 30о. При этом длина отводов может быть не более 100 см, а их максимальное количество — не более 3. Если требуется поворот трубы, то радиус закругления должен быть больше или равен диаметру используемой трубы;
  • высота дымохода над коньком — не менее 0,5 м в случаях, когда труба располагается на расстоянии до 1,5 м от конька кровли. Если это расстояние составляет от 1,5 до 3 м, то допускается устройство трубы вровень с уровнем конька. В остальных случаях проводится условная линия от уровня конька под углом в 10о. Оголовок трубы должна «касаться» этой линии. Расстояние от свеса кровли до дымовой трубы — не менее 1,5 м;

    Надкровельная часть дымохода должна иметь определённую высоту в зависимости от расстояния до конька

  • материалы — для изготовления дымохода используются только негорючие газонепроницаемые материалы. При наращивании конструкции верхняя часть трубы должна надеваться на нижнее звено. При этом место контакта необходимо обрабатывать негорючим герметиком;
  • устройство — минимальное расстояние от дымовой трубы до объектов и поверхностей, выполненных из воспламеняющихся материалов, должно составлять не менее 25 см. В остальных случаях — не менее 5 см. При проходе дымохода через перекрытия и кровлю не должно быть прямого контакта дымовой трубы с этими конструкциями. Внизу дымохода обязательно монтируется модуль ревизии с капельником.

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме. При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода.

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

  • открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
  • закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

  • внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
  • наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.

Дымоходы для газовых котлов своими руками

Как и в случае с другим отопительным оборудованием, дымоход для газового котла можно приобрести в специализированных магазинах. Это будет стандартное модульное изделие, которое подбирается с учётом типа котла и его мощности.

Из чего сделать дымоход для газового котла

Дымоход для газового котла можно сделать из различных материалов. Главное, чтобы материал был негорючим, устойчивым к химически агрессивной среде и не пропускал газы, выходящие по дымовому каналу.

Для изготовления деталей стальных дымоходов используется сталь с добавлением молибдена, титана и никеля

С учётом нормативных требований для изготовления дымохода используются следующие материалы:

  • кирпич — традиционный материал для изготовления дымоходов твердотопливных печей. Для кладки дымовой трубы используют печной огнестойкий кирпич класса A или Б. При использовании газового оборудования часто применяют комбинированный подход, когда в качестве внутреннего канала используется стальная или асбоцементная труба;
  • сталь — применяется для создания дымоходов любой конфигурации. Качество и жаростойкость материала определяет его сплав, который обозначает специальная маркировка. Так, для изготовления дымоходов лучше подходят изделия из стали AISI 316i, AISI 321 или AISI 310S;
  • керамика — обожжённая смесь из глины и песка, из которой делают комбинированные дымоходы. Внутренний канал изготавливается из керамической трубы определённого сечения. В качестве защитного кожуха используется короб из керамзитобетонной оболочки или кирпича.

Если проводить детальное сравнение, то лучшим материалом по соотношению цены и качества является оцинкованная сталь марки AISI 321 и AISI 310S. Дымоходы из такой стали рассчитаны на температуру топочных газов до 800 и 1000 оC соответственно.

Керамические дымоходы обладают высокими экплутационными характеристиками, но их стоимость заметно выше аналогов из стали

Средний срок службы стальных дымоходов составляет 13–17 лет, но за счёт высокой унификации деталей не придётся менять конструкцию полностью. При ремонте заменяется лишь часть прогоревших модулей.

Керамические дымоходы имеют высокие эксплуатационные характеристики и срок службы более 50 лет, но их стоимость заметно выше аналогов из стали. Поэтому этот вид дымоходов рекомендуется использовать только если есть достаточное количество средств и хочется построить сооружение надолго. Применение кирпичных дымоходов совместно с газовым оборудованием неоправданно как по трудозатратам, так и по конечной стоимости конструкции.

Как рассчитать параметры дымохода для газового котла

Для того чтобы правильно подобрать или изготовить дымоход, необходимо провести расчёт сечения дымовой трубы, а также её высоты относительно уровня конька. Общая высота дымохода подбирается согласно нормативным правилам, указанным в СНиП 2.04.05–91.

Таблица: зависимость сечения дымовой трубы от мощности газового котла

Для расчёта сечения трубы используется следующая формула — F = (K ∙ Q) / (4,19 ∙ √ˉ Н), где:

  • K — постоянная величина, значение которой варьируется от 0,02 до 0,03;
  • Q — максимальная производительность газового оборудования, указанная в спецификации;
  • H — расчётная высота дымовой трубы согласно СНиП.

Для газовых котлов минимальная высота дымовой трубы должна быть не менее 5 м. Высота относительно конька подбирается из правил, описанных в начале статьи. Напомним, что минимальная высота относительно конька должна быть не менее 0,5 м.

После того как площадь трубы рассчитана, необходимо сравнить полученное значение с данными, которые указаны в таблице. При необходимости расчётный диаметр дымового канала округляется к большему значению.

Монтаж дымохода своими руками

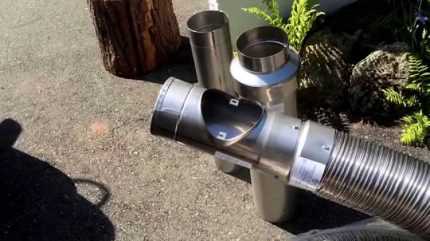

Для сборки дымохода используются одноконтурные стальные трубы или специальные сэндвич-трубы нужного диаметра. Если выбран первый вариант, то после сборки дымохода рекомендуется провести его утепление. Во втором случае теплоизоляцию дымовой трубы проводить не нужно.

При использование сэндвич-дымохода дополнительное утепление дымовой трубы не требуется

В качестве примера приведём технологию монтажа стального дымохода для газового котла. Для сборки дымохода потребуются прямые трубы из стали длиной 50 или 100 см, отводы дымохода 30о, проходная коробка для стен и перекрытий, дефлектор, обжимные хомуты и термостойкий герметик.

Если диаметр выходного патрубка не совпадает с диаметром дымовой трубы, то используется соответствующий переходник. В качестве изоляционного материала лучше применять базальтовую вату.

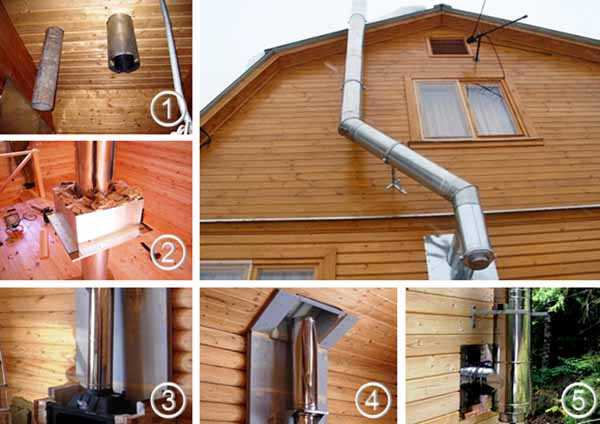

Монтаж дымохода для газового котла проводится в следующей последовательности:

  1. Выполняется подсоединение одностенной или утеплённой трубы к выходному патрубку газового котла. Для этого патрубок промазывается термостойким герметиком, после чего на него надевается переходник, который затягивается обжимным хомутом.
  2. Для соединения переходника с трубой используется аналогичный подход. Сначала монтажный конец переходника обрабатывается герметиком. Далее на него насаживается прямая труба на нужную глубину. После чего соединение затягивается хомутом.

    Перед сборкой дымохода рекомендуется проверить его комплектность на наличие всех модулей и крепёжных элементов

  3. Для вывода дымовой трубы через потолок потребуется выпилить в нём отверстие квадратного сечения. Размер отверстия подбирается таким образом, чтобы от дымовой трубы до перекрытия оставалось расстояние не менее 20 см.
  4. В выпиленное на потолке отверстие монтируется стальной короб. Для крепления используются стальные саморезы длиной 30–50 мм. Затем через короб пропускается труба, которая монтируется на модуль, подсоединённый к патрубку. Пространство между трубой и коробом заполняется минерализованным утеплителем. Сверху короб закрывается стальной пластиной.

    Место вывода дымовой трубы через потолок обязательно изолируется стальным коробом

  5. Если после ввода трубы в межчердачное пространство требуется её смещение, то проводится монтаж колена 30о по описанной выше схеме. В остальных случаях проводят монтаж прямого участка трубы.
  6. Для вывода дымохода через кровлю выполняются аналогичные действия. Сначала выпиливается отверстие квадратного сечения нужного размера. Далее проводится установка монтажной пластины с отверстием под трубу. Затем монтируется прямой участок дымовой трубы. В завершение на дымовую трубу надевается конусный доборный элемент из стали или негорючего пластика.

    На выходное отверстие дымохода обязательно устанавливается дефлектор

  7. На завершающем этапе проводится монтаж оставшегося участка дымовой трубы. На конец трубы устанавливается оголовок и дефлектор. После сборки проводится проверка работоспособности собранной конструкции. Для этого достаточно, чтобы оборудование проработало на 50–60% от максимальной мощности в течение одного часа.

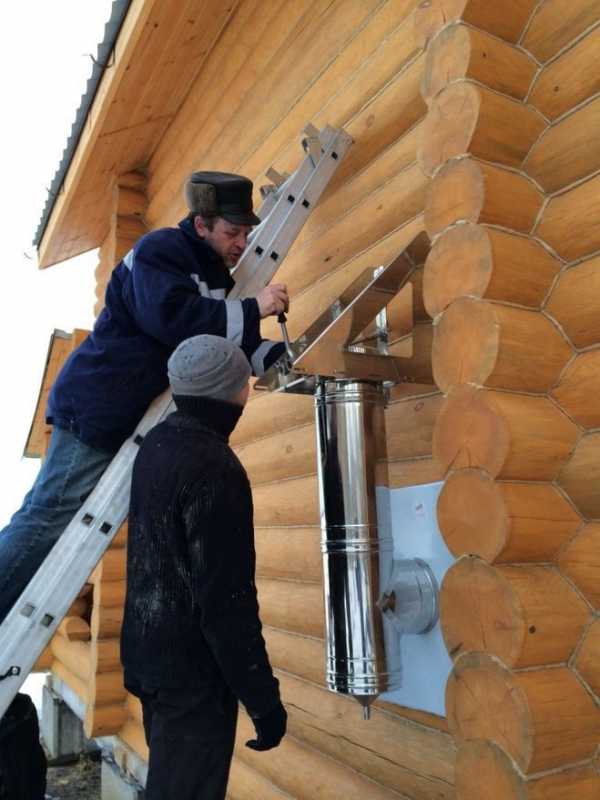

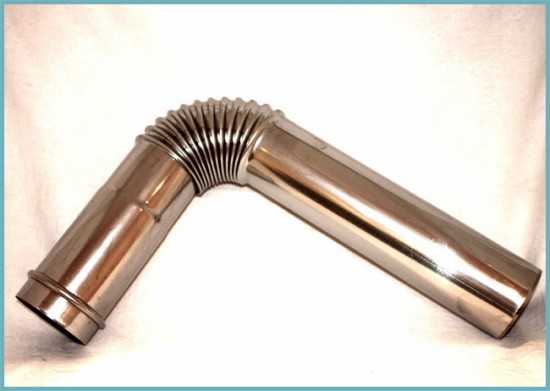

При монтаже внешнего дымохода используется поворотное колено 90о. Колено подсоединяется напрямую к переходнику, который также монтируется на патрубок газового котла.

Для вывода дымохода потребуется выпилить отверстие в несущей стене. Размер отверстия подбирается так же, как и в случае с потолком и кровлей. Далее в стене монтируется стальной короб, через который пропускается труба. Для заполнения короба используется базальтовая или минеральная вата.

Для повторного поворота трубы монтируется ещё одно колено 90о. В качестве несущей конструкции используется специальная опора с кронштейном, которая устанавливается под поворотное колено. Шаг установки подвесных кронштейнов 1–1,5 м. Дальнейшие действия аналогичны — необходимо собрать дымовую трубу из прямых изделий, которые соединяются при помощи хомутов и герметика.

Коаксиальный дымоход для газового котла своими руками

Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

  • трубу с фланцем;
  • коаксиальное колено 90о;
  • соединительный адаптер;
  • настенные накладки;
  • уплотнительные кольца;
  • соединительные хомуты;
  • декоративную розетку;
  • крепёжные винты.

Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов

Процесс монтажа коаксиального дымохода состоит из следующих действий:

  1. Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.

    Дымовая коаксиальная труба должна быть наклонена в строну улицы на 2–3 градуса

  2. Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3о.
  3. Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90о.

    После установки на конец коаксиальной трубы монтируется ветрозащита

  4. Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.

В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

Видео: дымоход для газового котла из сэндвич-труб

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 оС.

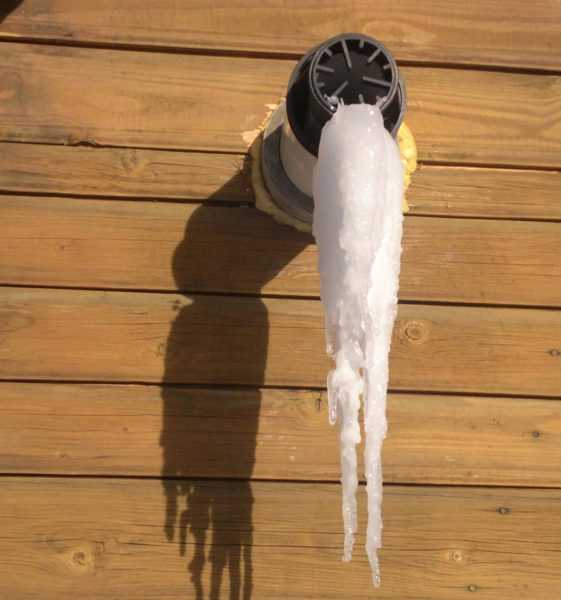

Если температура уходящих газов будет ниже точки росы, то есть температуры конденсации воздуха, то водяные пары, содержащиеся в продуктах горения, будут оседать на стенках дымовой трубы. Если это будет происходить постоянно, то дымоход может быстро разрушиться.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать

К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги. Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы.

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Видео: конденсат в дымоходе

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

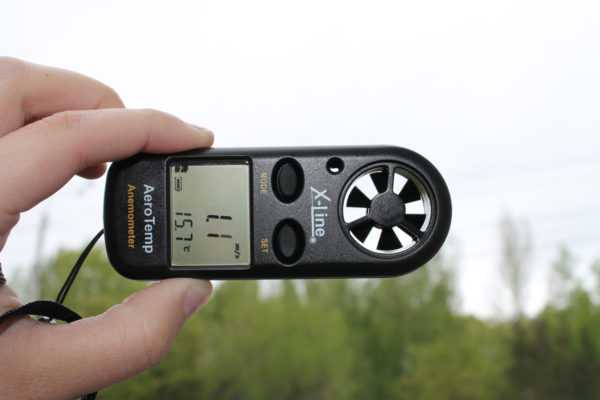

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

  • визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
  • использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
  • измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если требуется уменьшить уровень тяги, то для этого потребуется пересобрать дымоход на основе дымовой трубы большего сечения. Для увеличения тяги рекомендуется проверить качество монтажных стыков и провести механическую чистку дымового канала при помощи стального троса с насадкой-ёршиком.

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

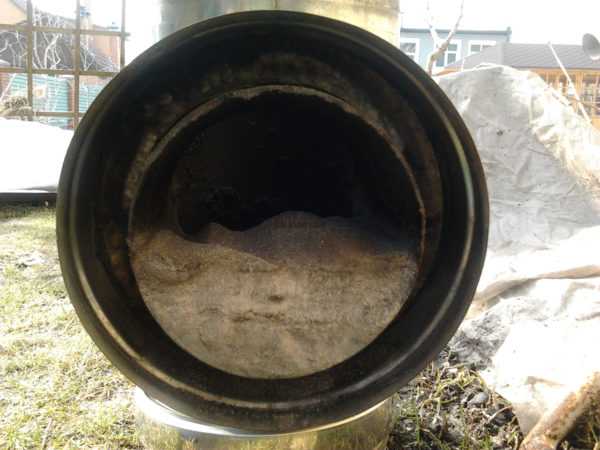

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

  1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
  2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
  3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
  4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

roofs.club

Дымоход для газового котла в частном доме

Дымоход — это не только часть трубы, которая возвышается над крышей. На самом деле это сложный механизм, отвечающий за отведения продуктов сгорания от отопительного прибора. И не важно, на чем работает ваш котел, на жидком, и твердом топливе или газу, он должен иметь систему отвода дыма и газа.

Поэтому, необходимо разбираться в его устройстве, знать принцип работы и правила эксплуатации, хотя бы на базовом уровне. При подключении к котлу отопления, придется придерживаться определенных правил.

Прежде чем идти в магазин за оборудованием или обращаться в специализированную компанию, стоит побольше узнать о различных вариантах дымоходов, ознакомиться с их достоинствами и недостатками.

Виды дымоходов — какой выбрать

Классический дымоход из кирпича сегодня уже вряд ли вам предложат. Так как они постепенно уходят в небытие, а их место занимают более современные. Кирпичные дымоходы отличаются сложной конструкцией, которая к тому же занимает большое пространство.

На его возведение требуется много времени и средств. Кроме того, кирпич по своим техническим характеристикам значительно уступает новым конструкциям. В результате, многие владельцы домов, в которых установлен газовый котел, используют более современные конструкции.

Видео: Устройство дымохода

Из нержавеющей стали

Нержавейка устойчива к механическим повреждениям и воздействию агрессивной среде. Дымоход из нержавеющей стали представляет из себя две трубы разного диаметра, вставленные друг в друга.

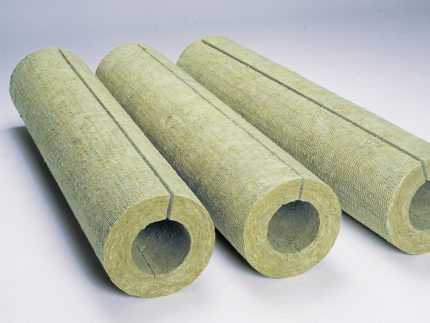

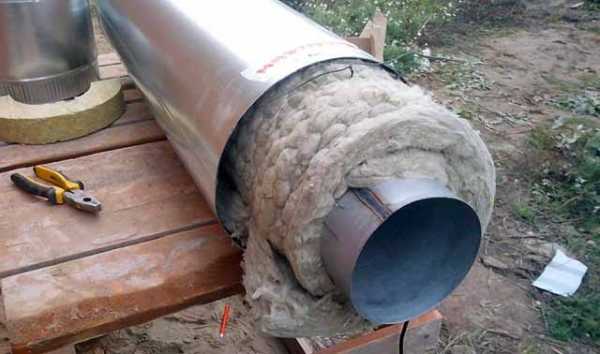

Пространство между труб заполняется жаростойким утеплителем — базальтовая вата. Это так называемая сэндвич система, которая используется для предотвращения конденсата в трубе из-за разницы температур. Вид у такого устройства эстетичный и современный, поэтому спрос на такие конструкции довольно высок.

Коаксиальный

Является отличным решением для оборудования газового котла дымоходом. Из-за специфического внешнего вида его не спутаешь ни с каким другим.

Главным преимуществом конструкции является полное отсутствие конденсата. Кроме этого коаксиальный дымоход внешне выглядит привлекательно, обладает всеми необходимыми характеристиками, прост в монтаже, не занимает много места.

Керамический

Использование керамического дымохода популярно в элитном строительстве. У потребителей среднего класса не пользуется особым вниманием.

Хотя это надежная конструкция, отвечающая всем требованиям пожаробезопасности. Кроме того, они легко монтируются вполне доступны по цене.

Требования к дымоходам

При монтаже дымоходов для газового котла необходимо придерживаться требований регулирующих правила и особенности монтажа, которые прописаны в СНИП 2.04.05-91 (Отопление, вентиляция и кондиционирование).

Чтобы монтаж прошел без нарушения, эти правила должны соблюдаться безукоризненно. Именно от этого зависит безопасность при эксплуатации.

Несколько правил для обязательного исполнения:

  • Наличие хорошей тяги;
  • Для предотвращения скопления конденсата на стенках, его оборудуют конденсатосборником;
  • Все стыки должны плотно прилегать и быть герметичными;
  • Уклон не должен превышать 30°;
  • Ответвление труб допускается максимум на 1 м.;
  • Не должно быть поперечных сечений, колена устанавливаются в необходимых местах, допустимое количество — 3 шт. При этом система должна быть оборудована ревизионными лючками;
  • Нижняя часть трубы оборудуется ревизией и капельником;
  • Стыки на трубах не должны совпадать с перегородками и перекрытиями;
  • Горизонтально расположенная труба не может превышать 3 метра для строящегося дома и 6 метров для эксплуатируемого;
  • Расстояние от дымохода до легковоспламеняющихся материалов — минимум 25 см;
  • Если труба проходит через конструкции, выполненные из легковоспламеняющихся материалов, она изолируется, например базальтовой ватой или огнеупорной мастикой.

Монтаж внутри или снаружи

В частном доме дымоход может быть внутренним или наружным. Внутренние дымоходы отличаются отсутствием необходимости теплоизоляции. Утепление производится только для части конструкции которая выходит из дома на улицу.

Монтаж производится из нескольких частей разного диаметра, что влечет за собой сложности плотного соединения и герметизации. Минусом этого варианта является сложный монтаж и возможна утечка угарного газа в помещение.

Наружный считается более безопасным, однако для него требуется качественное утепление. Все составные части наружного дымохода хорошо подогнаны, что значительно облегчает его сборку.

Монтаж внутреннего дымохода

До начала сборки, нужно хорошо продумать и вымерить будущую конструкцию. Затем разметить перекрытия и крышу, отметив места, в которых надо сделать отверстия.

После того, как вы будете уверены в правильности разметки можно вырезать проемы и приступить к монтажу.

  1. Патрубок газового котла соединяется с переходным адаптером;
  2. Затем подводится тройник, ревизия и основной кронштейн;
  3. Наращивается труба, при необходимости можно использовать дополнительные колена;
  4. Стыки труб скрепляются хомутами;
  5. Для перекрытий используется специальный патрубок;
  6. К стене дымоход крепится специальными хомутами и кронштейнами с шагом 2 и 4 метра соответственно;
  7. Выполняется теплоизоляция.

Монтаж дымохода снаружи

Для вывода газоотводящей трубы на улицу так же надо все замерить и отметить на стене место для отверстия. Когда отверстие будет готово, к газовому котлу подключается проходной элемент и труба выводится наружу. Затем устанавливается тройник с ревизией и заглушкой.

Труба наращивается до нужной длины, скрепляется хомутами и крепится к стене кронштейнами через каждые два метра. Производится теплоизоляция трубы. Если дымоход собирается из «сэндвичей» дополнительное утепление не требуется.

Особенности подключение дымохода к котлу

К одному дымоходу можно подключить только один газовый котел. Подключение нескольких приборов с помощью совмещения труб не допускается, так как это может привести к проникновения продуктов сгорания в помещение. Так же нельзя совмещать разные по составу материалы: кирпич, асбест, металл.

Оптимальной высотой дымохода считается 5 метров и выше. Над плоской кровлей труба должна возвышаться на 1,5 метра. Труба, высота которой превышает 2 м. дополнительно фиксируется растяжками.

Заключение

Перед началом монтажа дымохода, если решили сделать это самостоятельно, внимательно изучите правила и технологию. Если нет уверенности, что справитесь, лучше обратиться в специализированную компанию, чтобы быть уверенными в безопасности.

Не зависимо от того, какой дымоход выбрали, залогом бесперебойной работы газового котла, будет его правильная эксплуатация и обслуживание. Для этого нужно раз в год проводить его осмотр и чистку, а при наличии повреждений устранять их.

Видео: Как установить котел и дымоход в деревянном доме

alina-sharapova.ru

Дымоходы для газового котла в частном доме: устройство, требования к монтажу


Правильное устройство дымохода для газового котла в частном доме является основой для качественной работы отопления. Соблюдать нормы и правила здесь нужно неукоснительно, так как, в противном случае это может поставить под угрозу безопасность жильцов дома.



Вне зависимости от места расположения дымохода, есть определенные правила монтажа

Требования к дымоходам и правила установки


Монтаж дымохода и вентиляции для газового котла происходит при соблюдении норм установки дымохода СНиП 2.04.05, при этом учитываются рекомендации производителя:


  • Размер канала выбирается таким же, как у раструба котла или чуть больше..Высота трубы – не менее 5 метров.


  • В комнатах с традиционной вытяжкой, возмещение удаляемого воздуха производится за счет поступления его с улицы и частично из других смежных помещений.


  • Дымоотвод делается из негорючего материала.


Важно! Запрещено для вывода дыма использовать вентиляционный канал.


После ввода в работу газового котла или, иного оборудования с дымоотводной трубой, составляется акт проверки дымоходов.

Требования к монтажу дымоотвода


Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:


  • Всякому тепловому агрегату соответствует единичный дымоотвод.


  • Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).


  • Толщина стенки металлической трубы не допускается менее 2 мм.



Для изготовления трубы берется металл с толщиной от 2 мм


  • Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).


  • При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).


  • Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п.3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.


Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

Виды дымоходов


Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный


Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:


  • Труба изготавливается из шамотного кирпича.


  • Для возведения стенок применяется раствор глиняный или специальный клей.


  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.



Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между ними


  • Кладка обеспечивает герметичность.


  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.


  • Для защиты от осадков на оголовке трубы установлен дефлектор.


А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.


На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Оцинкованная труба


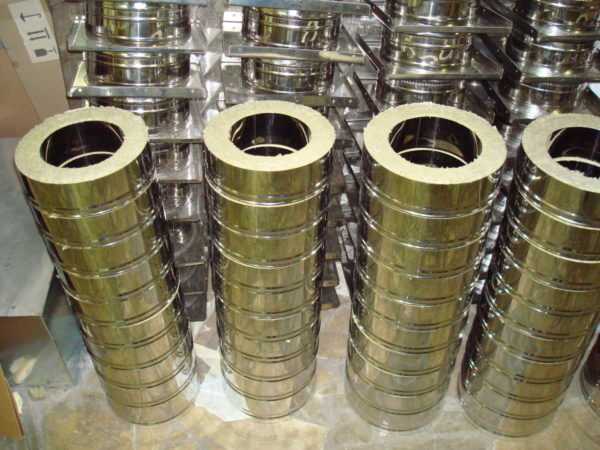

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.


Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход


В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.


Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.



Коаксиальный дымоход – это труба в трубе


А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.


В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.


Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический


Такой дымоход является составной конструкцией, включающей в себя:


  • Дымоотводный канал из керамического материала.


  • Прослойка утеплителя или воздушное пространство.


  • Керамзитобетонная внешняя поверхность.


Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.



Керамическая труба всегда располагается внутри какого-либо твердого блока


Это может быть интересно! В статье по следующей ссылке читайте про электрический котел для отопления частного дома 150 м2.


Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.


Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.


Важно! Стыковка этих труб производится строго по осевой линии.


Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь


Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.



Дымоход из нержавеющей стали


В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:


  • Длительный период эксплуатации.


  • Многофункциональность.


  • Сравнительно низкая стоимость.


  • Большая прочность.


  • Вероятная реализация изделия всякой сложности.


Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Основные ошибки при выборе газохода для газового котла


Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:


  1. Неграмотно выбранная высота и сечение трубы.


  2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.


  3. Невыполнение норм ППБ (правил пожарной безопасности).


  4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.


Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).


Наглядно несколько правил выбора дымоходов смотрите в видеоролике:



Это может быть интересно! В статье по следующей ссылке читайте про установку печи в деревянном доме.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода


Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования


При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.


Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.


При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки


Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.



Монтаж внешнего дымохода


Установка дымохода у настенного котла делается следующим образом:


  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.


  2. Собирается вертикальный стояк.


  3. Уплотняются соединения огнеупорной смесью.


  4. Фиксируются настенными кронштейнами.


  5. Сверху закрепляется предохраняющий от осадков зонт.


  6. Наносится антикоррозийное покрытие, если труба из металла.


Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.


В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:


  • Материал, из которого изготовлена труба.


  • Наружное оформление дымохода.


  • Вид покрытия кровли.


Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.


Как производится монтаж дымоходной трубы, смотрите в следующем видео:


Подключение керамического дымохода


Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.


Стыковка может выполняться только двумя способами:


  1. По дыму – металлическая труба вставляется в керамическую. Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.


  2. По конденсату – металлическая труба надевается на керамическую.


Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.


Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.


Подробнее про подключение к керамическому дымоходу в следующем видео:



Это может быть интересно! В статье по следующей ссылке читайте про установку газового котла в частном доме.

Заключение


К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

m-strana.ru

Приставной дымоход для газового котла – требования к монтажу, схема, установка

Отправить ответ

avatar
  Подписаться
Уведомление о
