Расчет площади воздуховодов и фасонных изделий, калькулятор воздуховодов и фасонных частей
Прямой участок воздуховода
Площадь воздуховода прямоугольного сечения
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Отвод
Площадь отвода круглого сечения
Исходные данные:
Угол, αУгол, αο
-1530456090м
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Площадь отвода прямоугольного сечения
Исходные данные:
Угол, αοУгол, αο
-1530456090 мИтоги расчета:
Стоимость, руб:Добавить в спецификацию
Переход
Площадь перехода круглое на круглое сечение
Исходные данные:
Итоги расчета:
Стоимость, руб:Площадь перехода прямоугольное на прямоугольное сечение
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Площадь перехода круглого на прямоугольное сечение
Исходные данные:Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Врезка
Площадь врезки прямой прямоугольной
Исходные данные:
Итоги расчета:
Стоимость, руб:Площадь круглой врезки с воротником
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Площадь прямоугольной врезки с воротником
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Тройник
Площадь тройника круглого сечения
Исходные данные:
Итоги расчета:
Стоимость, руб:Площадь тройника круглого сечения
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Площадь тройника прямоугольного сечения
Исходные данные:
Итоги расчета: Стоимость, руб:Добавить в спецификацию
Площадь тройника прямоугольного сечения
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Утка прямоугольного сечения
Площадь утки со смещением в 1-ой плоскости
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Площадь утки со смещением в 2-х плоскостях
Исходные данные:Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Вытяжные зонты над оборудованием
Площадь зонта островного типа
Исходные данные:
Добавить в спецификацию
Площадь зонта пристенного типа
Исходные данные:
Итоги расчета:
Стоимость, руб:Добавить в спецификацию
Сохранить текущие расчеты
Сохранить
Сохраненные спецификации
У вас еще нет сохраненных спецификаций
wentprom.ru
Онлайн расчёт воздуховодов
1. Расчёт ПРЯМЫХ УЧАСТКОВ прямоугольных воздуховодов
Высота, А (мм)
Ширина, В (мм)
Длина участка, L (м)
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеШинаРейкаНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись

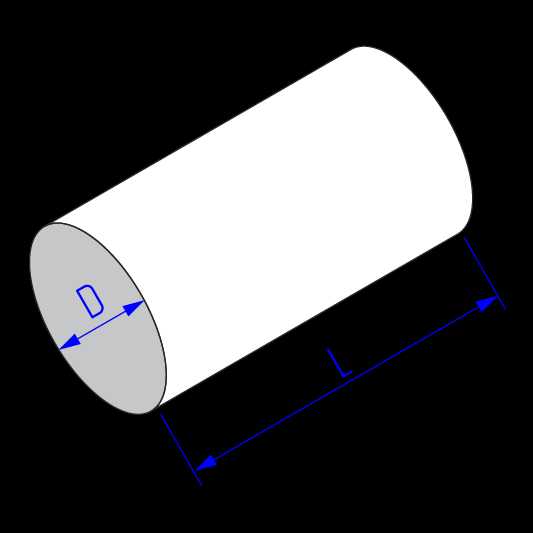

2. Расчёт ПРЯМЫХ УЧАСТКОВ круглых воздуховодов
Диаметр воздуховода, D (мм)
Длина участка, L (м)
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеФланецНиппельНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись

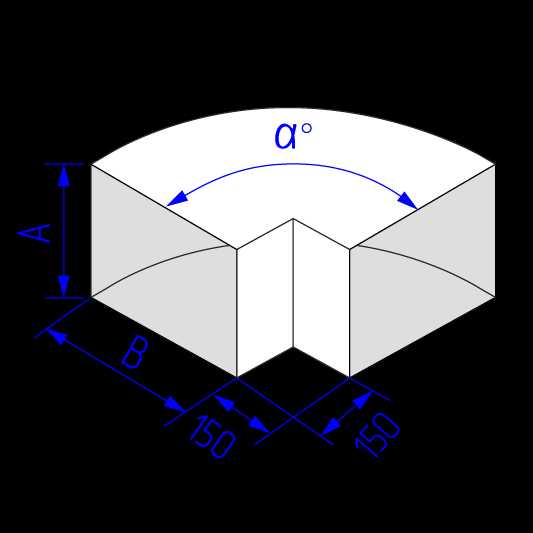

3. Расчёт ОТВОДА для прямоугольных воздуховодов
Высота, А (мм)
Ширина, B (мм)
Угол поворота, α (°)904530
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеШинаРейкаНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись
4. Расчёт ОТВОДА для круглого воздуховода
Диаметр воздуховода, D (мм)
Угол поворота, α (°)904530
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеФланецНиппельНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись

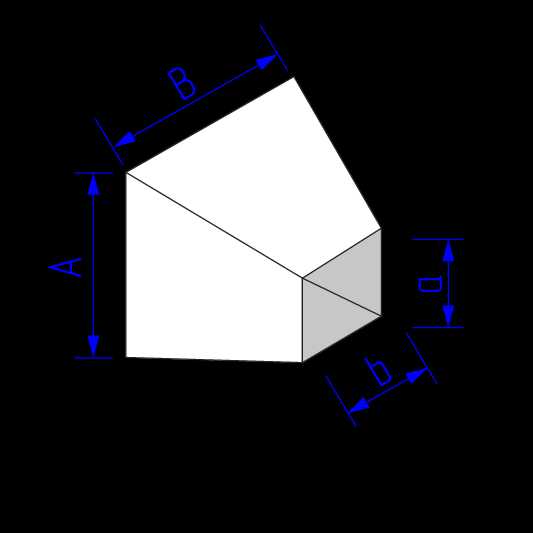

5. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для прямоугольного воздуховода
Высота начальная, А (мм)
Ширина начальная, B (мм)
Высота конечная, a (мм)
Ширина конечная, b (мм)
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеШинаРейкаНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись

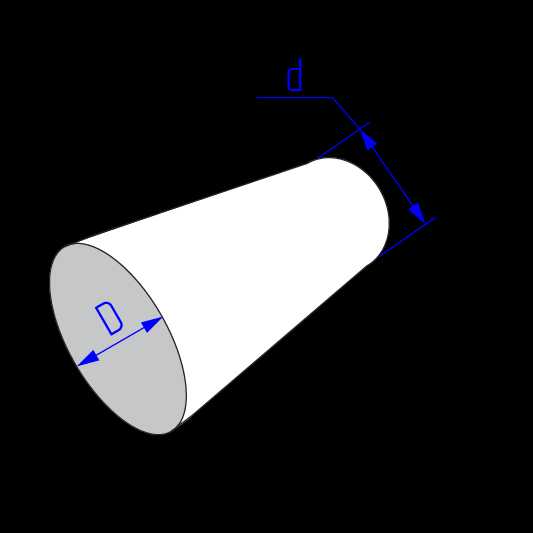

6. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для круглого воздуховода
Диаметр начальный, D (мм)
Диаметр конечный, d (мм)
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеФланецНиппельНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись

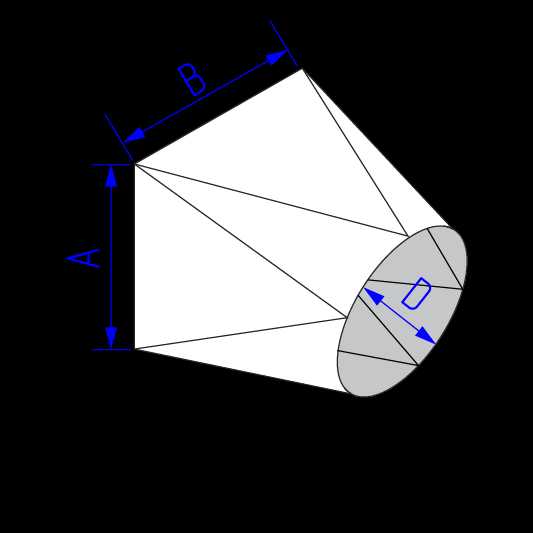

7. Расчёт ПЕРЕХОДА с круглого на прямоугольное сечение
Высота начальная, А (мм)
Ширина начальная, B (мм)
Диаметр конечный, D (мм)
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеШина-ФланецРейка-НиппельНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись

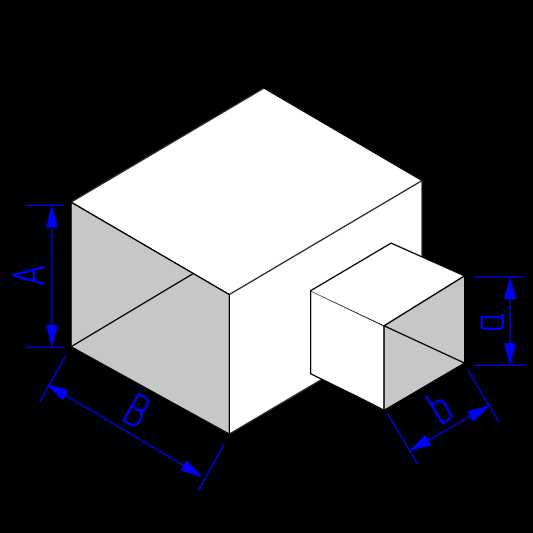

8. Расчёт ТРОЙНИКА для прямоугольного воздуховода
Высота главного воздуховода, А (мм)
Ширина главного воздуховода, B (мм)
Высота врезки, a (мм)
Ширина врезки, b (мм)
Угол врезки, α (°)9045
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеШинаРейкаНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись
9. Расчёт ТРОЙНИКА для круглого воздуховода
Диаметр главного воздуховода, D (мм)
Диаметр врезки, d (мм)
Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2
Тип металлаОц. стальНерж.сталь
Тип соединительных элементов на торцеФланецНиппельНет
Вес элемента, кг
Площадь поверхности, м.кв
Количество элементов
Стоимость элемента, руб
Экспорт в спецификациюЗапись
vozduhovody-krasnodar.ru
Расчет площади воздуховодов различной формы и фасонных изделий
Содержание статьи
Производительность системы вентиляции напрямую зависит от правильности ее проектирования. Важнейшую роль в этом играет верный расчет площади воздуховодов. От него зависит:
- Беспрепятственное движение воздушного потока в нужных объемах, его скорость;
- Герметичность системы;
- Уровень шума;
- Расход электроэнергии.

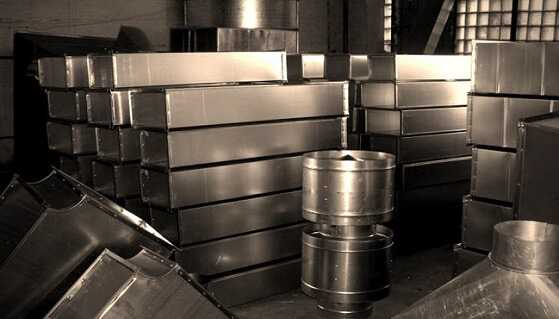

Воздуховод
Для того чтобы узнать все нужные значения, можно обратиться в соответствующую компанию или же воспользоваться специальными программами (их можно легко отыскать в интернете). Однако, при необходимости, найти все необходимые параметры возможно и самостоятельно. Для этого существуют формулы.
Использование их довольно просто. Вам также достаточно вписать параметры вместо соответствующих букв и найти результат. Формулы помогут вам отыскать точные значения, с учетом всех индивидуальных факторов. Обычно они применяются при инженерных работах по проектированию системы вентиляции.
Вернуться к содержанию ↑Как найти верные значения
Для того чтобы произвести расчет площади сечения нам потребуется информация:
- О минимально необходимом воздушном потоке;
- О предельно возможной скорости воздушного потока.
Для чего нужен правильный расчет площади:
- Если скорость потока будет выше положенного предела, то это станет причиной падения давления. Эти факторы, в свою очередь, повысят расход электроэнергии;
- Аэродинамический шум и вибрации, если все выполнено верно, будут в пределах нормы;
- Обеспечение нужного уровня герметичности.
Воздуховод в разборе
Это также позволит повысить эффективность системы, поможет сделать ее долговечной и практичной. Нахождение оптимальных параметров сети – принципиально важный момент в проектировании. Только в этом случае система вентиляции прослужит долго, отлично справляясь со всеми своими функциями. Особенно это актуально для больших помещений общественного и производственного значения.
Чем большим будет сечение, тем ниже будет скорость воздушного потока. Это также уменьшит аэродинамический шум и расход электроэнергии. Но есть и минусы: стоимость таких воздуховодов будет выше, и конструкции не всегда можно установить в пространство над навесным потолком. Однако это возможно с прямоугольными изделиями, высота которых меньше. В то же время изделия круглой формы проще устанавливаются и обладают важными эксплуатационными преимуществами.
Что именно выбрать, зависит от ваших требований, приоритета экономии электроэнергии, самих особенностей помещения. Если вы желаете сэкономить электроэнергию, сделать шум минимальным и у вас есть возможность установить крупную сеть, выбирайте систему прямоугольной формы. Если же приоритетом является простота установки или в помещении сложно установить конструкции прямоугольного типа, вы можете выбрать изделия круглого сечения.
Расчет площади выполняется по следующей формуле:
Sc = L * 2, 778/V
Sc здесь – площадь сечения;
L – расход воздушного потока в метрах в кубе/час;
V – скорость воздушного потока в воздуховоде в метрах в секунду;
2,778 – необходимый коэффициент.
Трубы для воздуховода
После того, как расчет площади выполнен, вы получите результат в квадратных сантиметрах.
Фактическую площадь воздуховодов помогут определить следующие формулы:
Для круглых: S = Пи * D в квадрате /400
Для прямоугольных: S = A * B /100
S здесь – фактическая площадь сечения;
D – диаметр конструкции;
A и B – высота и ширина конструкций.
Как определить потери давления
Расчет сопротивления сети позволяет принять во внимание потери давления. Поток воздуха, во время движения, испытывает определенное сопротивление. Для его преодоления важно соответствующее давление. Давление это измеряется в Па.
Для того чтобы узнать нужный параметр, потребуется следующая формула:
P = R * L + Ei * V2 * Y/2
R здесь – удельные сокращения давления на трение в сети;
L – протяженность воздуховодов;
Ei – коэффициент местных потерь в сети в сумме;
V – скорость воздуха на рассматриваемом участке сети;
Y – плотность воздуха.
R можно узнать в соответствующем справочнике. Ei зависит от местного сопротивления.
Как узнать оптимальную мощность нагревателя воздуха
Для того чтобы узнать оптимальную мощность нагревателя воздуха, требуются показатели нужной температуры воздуха и самой минимальной температуры снаружи помещения.
Составные элементы воздуховода
Минимальная температура в системе вентиляции – 18 градусов. Температура снаружи помещения зависит от климатических условий. Для квартир оптимальная мощность нагревателя обычно составляет от 1 до 5 кВт, для офисных помещений – 5-50 кВт.
Точный расчет мощности нагревателя в сети позволит выполнить следующая формула:
P = T * L * Cv /1000
P здесь – мощность нагревателя в кВт;
T – разность температуры воздуха внутри и снаружи помещения. Это значение можно найти в СНиП;
L – производительность системы вентиляции;
Cv – теплоемкость, равная 0,336 Вт*ч/метры квадратные/градус по Цельсию.
Дополнительная информация
Для того чтобы узнать нужные параметры фасонных изделий и самой конструкции, не обязательно самостоятельно выполнять расчет частей сети вентиляции. Для нахождения всех значений существуют специальные программы. Вам достаточно ввести требуемые числа, и вы получите результат за доли секунды.
Рассчитываются значения креплений, фасонных частей, воздуховодов обычно инженерами, занимающимися проектированием систем вентиляции. Но и они применяют таблицы, в которых имеются все требуемые коэффициенты, формулы, значения.
Также существует специальная таблица эквивалентных диаметров воздуховодов. Это таблица диаметров воздуходувов круглой формы, в которых снижение давления на трение равна снижению давления в конструкциях прямоугольной формы. Эквивалентный диаметр конструкции воздуходува требуется тогда, когда необходимо произвести расчет прямоугольных воздуходувов, и при этом применяется таблица для изделий круглой формы.
Стальные трубы для воздуховода
Известно три способа узнать эквивалентное значение:
- Ориентируясь на скорость;
- По поперечному сечению;
- По расходу.
Все эти значения связаны с шириной и другими значениями воздуховодов. Для каждого из параметров применяется своя методика пользования таблицами. Итоговый результат – значение потери давления на трение. Вне зависимости от того, какую методику вы применили, результат получается одинаковым.
В интернете вы легко сможете найти таблицы, программы, справочники, необходимые для подсчета площади и иных параметров самих конструкций, креплений. Самое простое – воспользоваться специальными программами. В этом случае от вас требуется только ввод нужных значений. При этом результаты вы получите довольно точные.
Вернуться к содержанию ↑Пример создания воздуховодов
| Автор | Поделитесь | Оцените | Виктор Самолин |
|---|
vseotrubax.com
Расчет площади воздуховодов и фасонных изделий
Купить недорогой кондиционер с установкой Купить кондиционер с установкой недорого Купить кондиционер с установкой Установка кондиционеров Кондиционеры продажа и установка Установка кондиционеров цена Кондиционеры акция Купить кондиционер цена Кондиционер цена Купить кондиционер с установкой акция Кондиционеры мульти сплит системы Сплит системы Инверторные кондиционеры Инверторные кондиционеры с установкой Купить кондиционер Кондиционеры недорого Кондиционеры с установкой недорого Кондиционеры с установкой недорого цена Купить кондиционер с установкой- Главная
- Каталог товаров
- Корзина
- Услуги
- Цены
- Инструменты
- Материалы
- Оплата on-line
- Заказать on-line
- Доставка и оплата
- Отзывы клиентов
- Напишите нам
- Выезд инженера
- Акции!
- Вход/Регистрация
- Кондиционеры
- Бытовой комфорт
- Бойлеры и накопители
- Котлы
- Насосы
- Радиаторы
- Тепловые пушки
- Тепловые завесы и водяные тепловентиляторы
- Теплые полы и системы антиобледенения
- Электрические обогреватели (конвекторы)
- Электрические накопительные водонагреватели
- Вентиляторы
- Гидроскутеры
| Пн-Вс: 09:00-18:00 | 8 800 350-21-01 | Контакты |
- О компании
- Вакансии
- Наши объекты
- Наши работы
- Кондиционирование
- Вентиляция
- Отопление
- Водоснабжение
- Фотогалерея
proklimat.pro
Отвод вентиляционный
Отводы используются в системе воздуховодов для поворота вентканала в любую сторону нужного направления, либо для обхода других инженерных конструкций
Отвод вентиляционный 90, 60, 45, 30, 15 градусов круглого сечения изготавливается из стали оцинкованной, толщина стали (от 0.55 до 1 мм) зависит от его диаметра. Обычно используются отводы 90 и полуотводы 45 градусов.
Отводы круглого сечения производятся из сегментов, соединяющихся друг с другом замком, а небольшого диаметра обычно бывают штампованными или литыми.
Как все круглые фасонные изделия, отводы обычно выпускаются немного меньшего диаметра (несколько мм), чем указано в заказе, для соединения с воздуховодами без использования ниппелей.
Данные для заказа:
- диаметр
- угол поворота в градусах
 | ||||||||||||
| d — диаметр отвода | Отвод с углом | |||||||||||
| 45 гр | 90 гр | |||||||||||
| g | k | l | площадь поверхности, м2 | m | 100 | 76 | 107 | 183 | 0,07 | 245 | 195 | 0,11 |
| 125 | 87 | 123 | 210 | 0,09 | 295 | 233 | 0,16 | |||||
| 160 | 102 | 144 | 246 | 0,14 | 365 | 285 | 0,25 | |||||
| 200 | 119 | 169 | 288 | 0,21 | 445 | 345 | 0,37 | |||||
| 250 | 141 | 200 | 341 | 0,37 | 545 | 420 | 0,56 | |||||
| 315 | 170 | 240 | 410 | 0,48 | 675 | 518 | 0,87 | |||||
| 355 | 136 | 192 | 328 | 0,42 | 578 | 400 | 0,74 | |||||
| 400 | 149 | 211 | 360 | 0,53 | 645 | 445 | 0,99 | |||||
| 450 | 164 | 232 | 396 | 0,66 | 720 | 495 | 1,19 | |||||
| 500 | 178 | 252 | 430 | 0,79 | 795 | 545 | 1,43 | |||||
| 560 | 195 | 277 | 472 | 0,98 | 885 | 605 | 1,80 | |||||
| 630 | 216 | 306 | 522 | 1,21 | 990 | 675 | 2,24 | |||||
| 710 | 208 | 294 | 502 | 1,32 | 1065 | 710 | 2,64 | |||||
| 800 | 234 | 331 | 565 | 1,66 | 1200 | 800 | 3,30 | |||||
| 900 | 264 | 373 | 637 | 2,10 | 1350 | 900 | 4,10 | |||||
| 1000 | 292 | 414 | 706 | 2,60 | 1500 | 1000 | 5,20 | |||||
| 1120 | 328 | 465 | 793 | 3,25 | 1680 | 1120 | 6,50 | |||||
| 1250 | 366 | 516 | 882 | 4,10 | 1875 | 1250 | 8,10 | |||||
| 1400 | 410 | 580 | 990 | 5,10 | 5100 | 1400 | 10,20 | |||||
| 1600 | 470 | 685 | 1135 | 6,65 | 2400 | 1600 | 13,20 | |||||
| 1800 | 525 | 745 | 1270 | 8,40 | 2700 | 1800 | 16,80 | |||||
| 2000 | 585 | 820 | 1413 | 10,50 | 3000 | 2000 | 20,70 | |||||
Примечание:
В таблице для отводов диаметром 100-630 мм включительно приведены размеры с учетом увеличения длины стакана на 45мм под фланец
также смотрите: вентиляционные отводы прямоугольные
www.vorodiz.ru
Расчет воздуховодов или проектирование систем вентиляции
В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов. Расчет площади сечения воздуховодов После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов. Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму. При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее. Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности. Площадь сечения воздуховода определяется по формуле: Sс = L * 2,778 / V, где Sс — расчетная площадь сечения воздуховода, см²; L — расход воздуха через воздуховод, м³/ч; V — скорость воздуха в воздуховоде, м/с; 2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры). Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия. Фактическая площадь сечения воздуховода определяется по формуле: S = π * D² / 400 — для круглых воздуховодов, S = A * B / 100 — для прямоугольных воздуховодов, где S — фактическая площадь сечения воздуховода, см²; D — диаметр круглого воздуховода, мм; A и B — ширина и высота прямоугольного воздуховода, мм. Расчет сопротивления сети воздуховодов После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети. Для расчета сопротивления участка сети используется формула: P=R*L+Ei*V2*Y/2 Где R – удельные потери давления на трение на участках сети L – длина участка воздуховода (8 м) Еi – сумма коэффициентов местных потерь на участке воздуховода V – скорость воздуха на участке воздуховода, (2,8 м/с) Y – плотность воздуха (принимаем 1,2 кг/м3). Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления. В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:
Где М=V2 *Y/2, W=M*Ei Pmax=P1+P3+P5+P7=74,334 Па. Таким образом, потери давления в вентиляционной сети составляют Р=74,334 Па Расчет мощности калорифера воздуховодов После того как вы определили сопротивление сети, следует рассчитать требуемую мощность калорифера. Для этого необходимо учитывать желаемую температуру воздуха на выходе и минимальную температуру наружного воздуха. Температура воздуха, поступающего в помещение, должна быть выше 18°С. Минимальная температура наружного воздуха зависит от конкретных климатических условий. Например в Московской области она составляет примерно –26°С в зимний период. Таким образом, включенный на полную мощность калорифер должен иметь потенциал для нагрева воздуха на 44°С. Для квартирного помещения расчетная мощность калорифера, как правило, варьируется от 1 до 5 кВт, а для офисов этот показатель составляет 5–50 кВт. Для более точного расчета используйте следующую формулу: P = ΔT * L * Cv / 1000, где Р — мощность калорифера, кВт; ΔT — разность температур воздуха на выходе и входе калорифера,°С. Для Москвы ΔT=44°С, для других регионов — определяется по СНиП; L — производительность вентиляции, м³/ч. Cv — объемная теплоемкость воздуха, равная 0,336 Вт·ч/м³/°С. Этот параметр зависит от давления, влажности и температуры воздуха, но в расчетах мы этим пренебрегаем. Для получения более подробной информации, расчета площади, стоимости и заказа воздуховодов обращайтесь в нашу компанию. |
vs-vent.ru
Расчет сечения воздуховода калькулятор. Расчет воздуховодов
Комментариев:
- Для чего необходимо знать о площади воздуховодов?
- Как посчитать площадь используемого материала?
- Вычисление площади воздуховодов
Возможная концентрация в закрытых помещениях воздуха, загрязненного пылью, водными парами и газами, продуктами термической переработки пищи, заставляет устанавливать системы вентиляции. Чтобы эти системы были эффективными, приходится делать серьезные расчеты, в том числе и расчет площади воздуховодов.
Выяснив ряд характеристик строящегося объекта, в том числе площади и объемы отдельных помещений, особенности их эксплуатации и количество людей, которые будут там находиться, специалисты, применяя специальную формулу, могут установить проектную производительность вентиляции. После этого появляется возможность рассчитать площадь сечения воздуховода, которое обеспечит оптимальный уровень проветривания внутренних помещений.
Для чего необходимо знать о площади воздуховодов?
Вентиляция помещений — достаточно сложная система. Одной из важнейших частей воздухораспределительной сети является комплекс воздуховодов. От качественного расчета ее конфигурации и рабочей площади (как трубы, так и суммарного материала, необходимого для изготовления воздуховода) зависит не только правильное расположение в помещении или экономия средств, но самое главное — оптимальные параметры вентиляции, гарантирующие человеку комфортные условия жизнедеятельности.
Рисунок 1. Формула для определения диаметра рабочей магистрали.
В частности, посчитать площадь необходимо таким образом, чтобы в результате получилась конструкция, способная пропускать требуемый объем воздуха при соблюдении других требований, предъявляемых к современным системам вентиляции. Следует понимать, что правильный расчет площади ведет к устранению потерь воздушного давления, соблюдению санитарных норм по скорости и уровню шума воздуха, протекающего по каналам воздуховодов.
Вместе с тем, точное представление о занимаемой трубами площади дает возможность при проектировании отводить под систему проветривания самое подходящее место в помещении.
Вернуться к оглавлению
Как посчитать площадь используемого материала?
Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.
В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать свежий воздух, и от особенностей конструкции системы проветривания.
Проводя расчеты величины сечения, следует иметь в виду, что чем оно больше, тем меньшей будет скорость прохождения воздуха по трубам воздуховода.
Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.
Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.
При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.
Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).
Вернуться к оглавлению
Вычисление площади воздуховодов
На размер трубы ве
mizhu.ru
