Печи из кирпича для беседок – схемы и чертежи популярных моделей

Содержание

схемы и чертежи популярных моделей

Летняя беседка с печью для барбекю несомненно станет местом притяжения всего вашего загородного участка. В том случае, если вы защитите сооружение от ветра: вы сможете принимать в ней гостей с ранней весны до самой поздней осени. Чтобы не бегать из беседки в дом – в них сооружают печи для беседок, на которых не только можно приготовить вкусный шашлык или плов или просто следить за огнем, танцующим в топке.

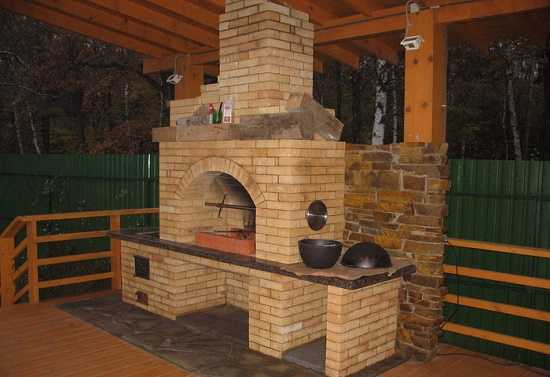

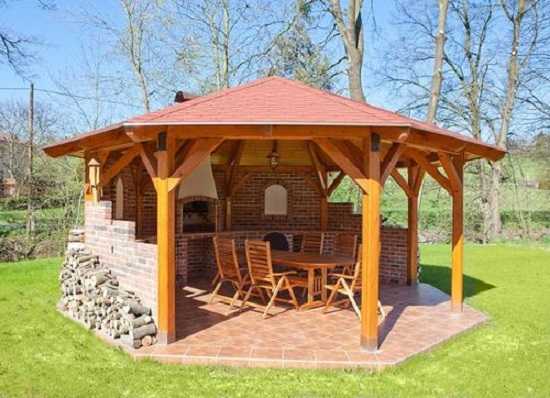

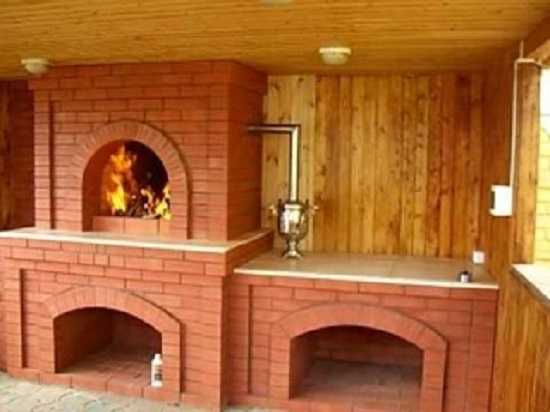

Печь в беседке — фото

Содержание статьи

Готовимся к постройке беседки и печки

Вопрос о постройке печи в беседке необходимо продумывать еще на этапе строительства. Солидную кирпичную печь с зоной для барбекю и с варочной поверхностью просто не получится возвести в легкой деревянной беседке – ее основание не выдержит солидного веса устройства.

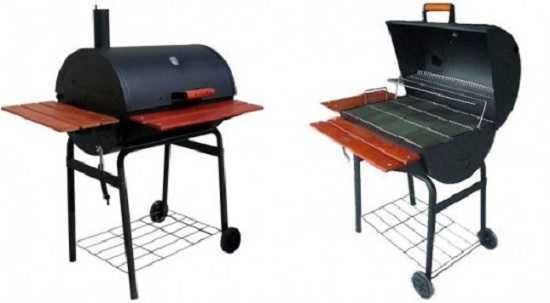

В легкой беседке можно проставить простой переносной гриль-барбекю или переносную печку, можно даже оборудовать переносной мангал, но капитальная каменная печь станет надежным якорем для встреч ваших друзей.

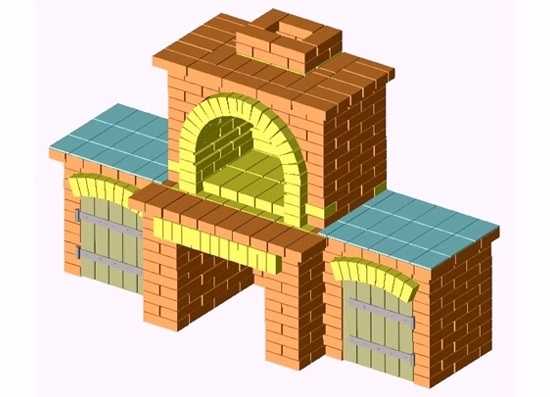

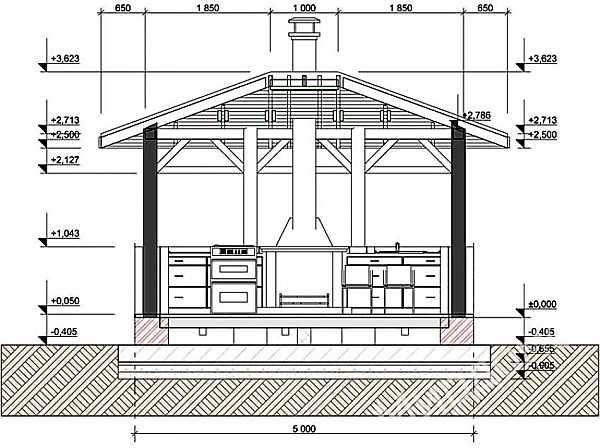

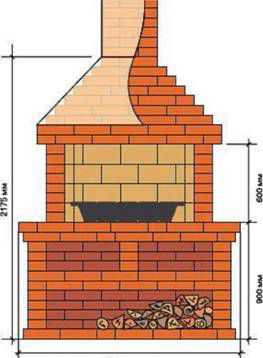

примерный проект

В том случае, если беседка уже давно построена – а у вас возникло желание возвести капитальную каменную печь – вам придется разобрать часть перекрытия пола и сделать бетонный фундамент.

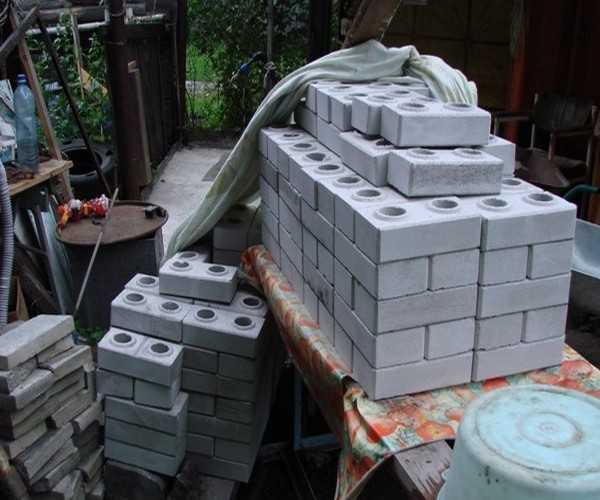

Кроме того, необходимо заготовить следующие строительные материалы:

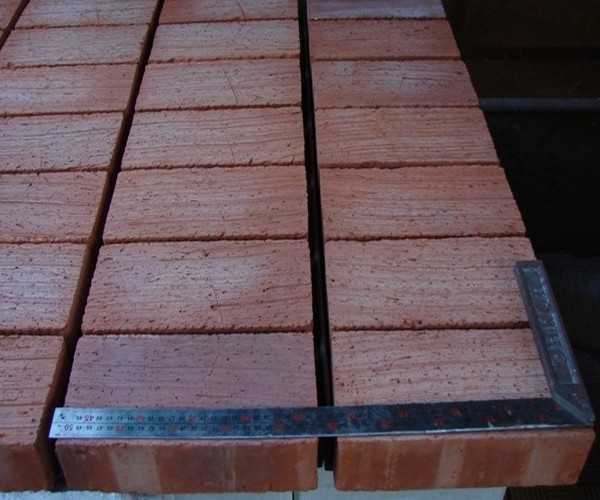

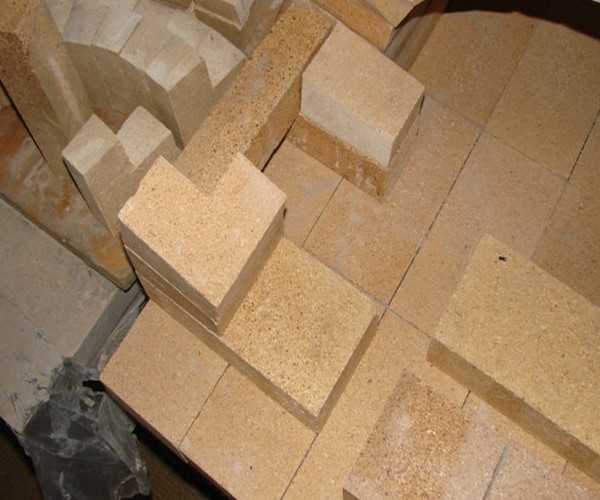

  • Жаропрочный кирпич. Он обычно красного цвета и не имеет пустот.
  • Глиняный или цементно-песчаный раствор для кладки кирпичных рядов.
  • Раскроенные листы металла для устройства дымохода и вытяжки. Можно приобрести и готовую дымовую трубу с оголовком, защищающим ее от атмосферных осадков. Листовой металл также можно использовать для создания поддона для угля.
  • Вокруг печи необходимо создать жаропрочное покрытие, поэтому заготовьте керамогранит или прочную напольную плитку.
  • При устройстве разделочного стола заготовьте столешницу согласно проекта печи.
  • Для соединения частей устройства между собой потребуется также герметик двух видов. Жаропочным герметизируют соединение вытяжки и трубы, а водостойким силиконовым – места примыкания столешницы к кирпичной кладке.

Кладем фундамент для печи

Геометрические размеры фундаментного основания будут зависеть от размера основания печи. Края фундамента должны выходить за основание печки примерно на 15 сантиметров.

фундамент-плита

Для печи мы будем заливать фундамент в виде монолитной плиты. Для этого мы проведем следующие операции:

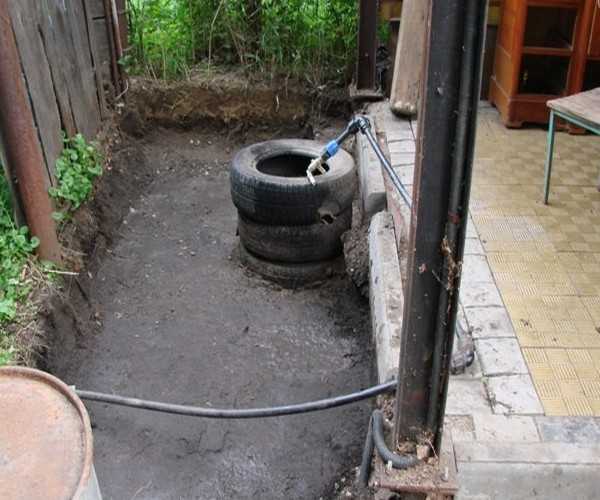

  1. Копаем котлован под фундамент. Его глубина должна составлять 30 сантиметров.
  2. На дно фундамента укладываем подушку из песка и гравия, которая должна тщательно утрамбоваться.
  3. На подушку можно залить тонкий слой бетонного раствора, чтобы зафиксировать ее.
  4. По периметру котлована строим опалубку для фундамента. Используем прочные доски или щиты ДСП. Контролируем геометрию опалубки при помощи строительного уровня.
  5. Внутри опалубки сооружается армирующий каркас из металлической арматуры, связанной между собой проволокой.
  6. Заливаем в подготовленное ложе бетонный раствор. Учтите, что металлическая арматура не должна выступать за поверхность получившейся бетонной отливки.
  7. Готовые бетонный раствор созревает примерно три недели. При жаркой погоде в ходе созревания его проливают водой.

Кладем кирпичную печь

Толщина стенки печи для беседки должна составлять половину кирпича. Кладка кирпичный стенок печи ведется следующим способом:

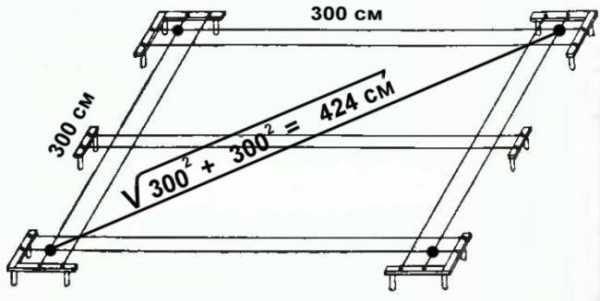

За пределами фундамента втыкаем в землю арматуру и натягиваем шнуры по периметру будущей печки. Для того, чтобы выверить прямые углы – натягиваем шнуры и по диагонали – они должны быть равны. При разметке периметра печи несколько сдвигаем его назад, так, чтобы перед передней стенкой образовалось пространство для устройства угольницы.

Схема фундамента

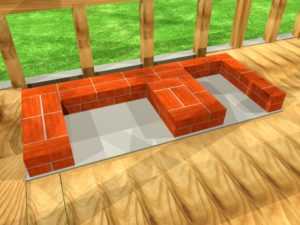

Начинаем выкладывать первый ряд кирпича. Очень тщательно выравниваем наружные границы будущей печи.

Для соединения кирпичей используем раствор, который можно приготовить следующими способами:

  • Смешиваем цемент, песок и красную глину в соотношении 1 к 3 к 2, или,

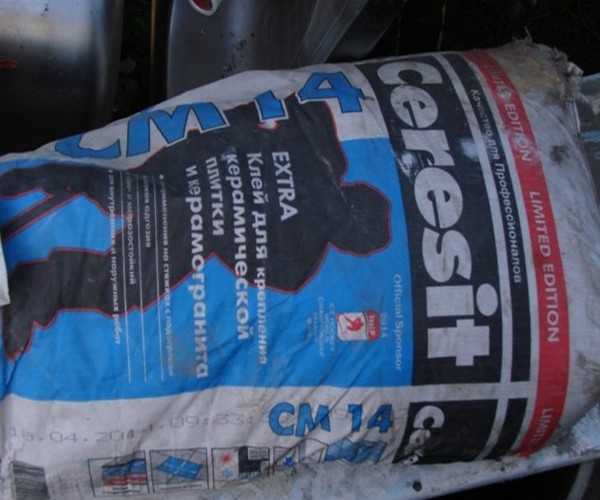

  • Смешиваем керамогранитный клей, песок и цемент в соотношении 2 к 7 к 5.

Для того, чтобы глина достаточно размокла для смешивания раствора – ее необходимо заранее замочить в воде и выдержать около двух дней. Замоченная глина тщательно перемешивается, из нее убираются посторонние включения. После этого глина смешивается с просеянным строительным песком, а после этого – с портландцементом.

Раствор на основе клея для керамогранита готовится по стандартной технологии.

Растворы для кладки любого типа должны иметь консистенцию, исключающую как прилипание к мастеркам, так и растекание по поверхности кирпичной кладки. Излишняя клейкость устраняется добавлением песка, и чрезмерная текучесть – добавлением строительного песка. Полученный раствор должен съезжать с мастерка при наклоне его на 45 градусов.

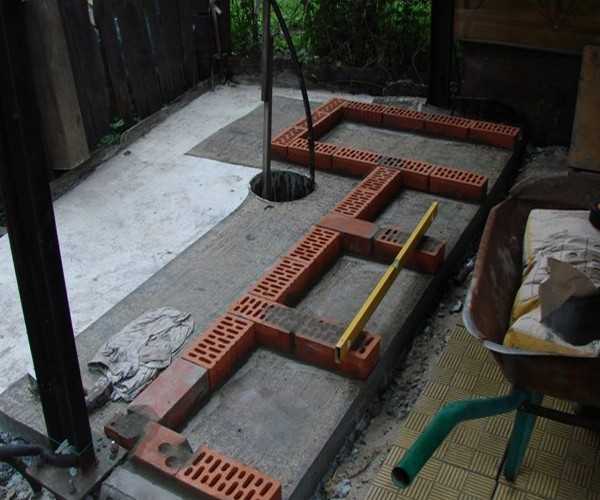

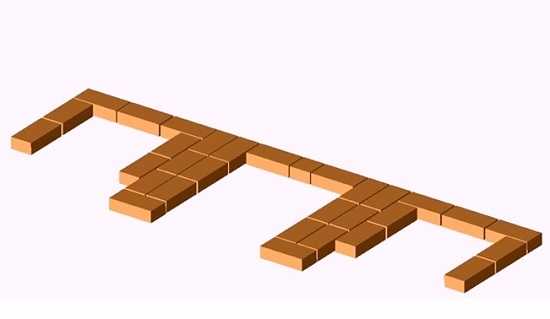

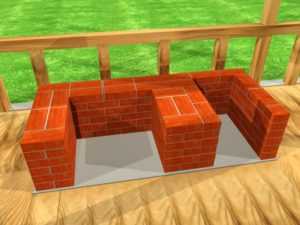

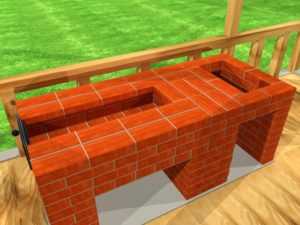

Первые ряды кирпичной кладки для печи ведут, формируя конструкцию в виде буквы «Ш». В нашем проекте половина кладки будет использоваться для возведения собственно печи, а на второй части будет расположен разделочно-сервировочный столик.

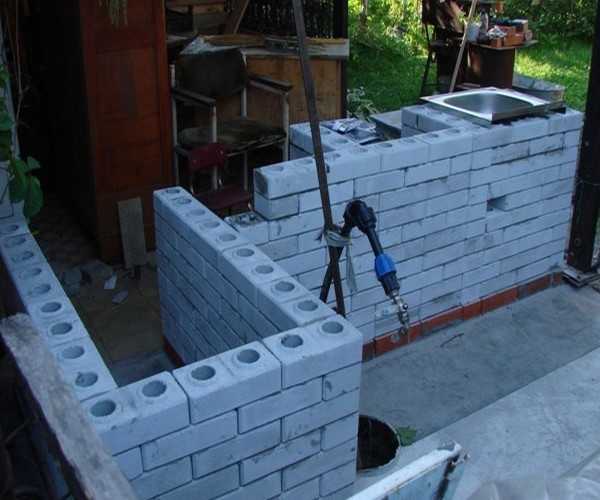

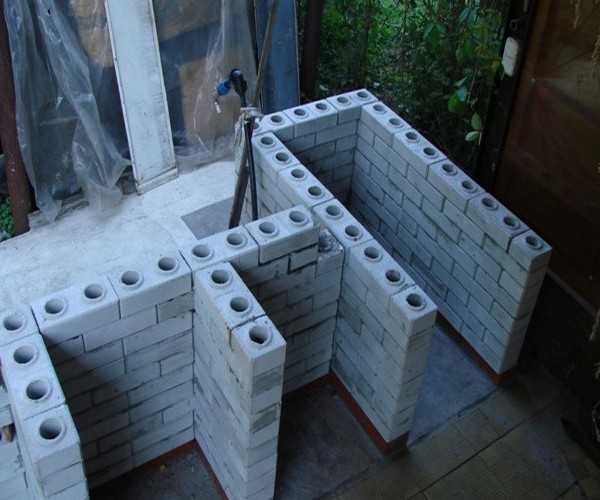

Укладка кирпича

При укладке второго и последующего рядов кирпича каждый из них проверяется на горизонтальность при помощи строительного уровня. Кирпичи пристукиваются по месту кладки рукояткой мастерка. При необходимости раствор под ними убирается или добавляется. Не забывайте наносить фиксирующий раствор и на боковые торцы кирпичей для скрепления по вертикали.

Начиная со строго ряда в его начало укладывается половина кирпича. Таким образом, вертикальные соединительные швы будут находиться не над друг другом, а со сдвигом на полкирпича, что придаст дополнительную прочность конструкции. Разрезают кирпич при помощи углофшлифовальной машины. Она дает ровный срез. Профессионалы-каменщики раскалывают кирпич точным и резким ударом.

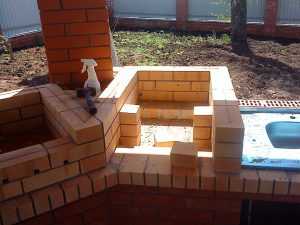

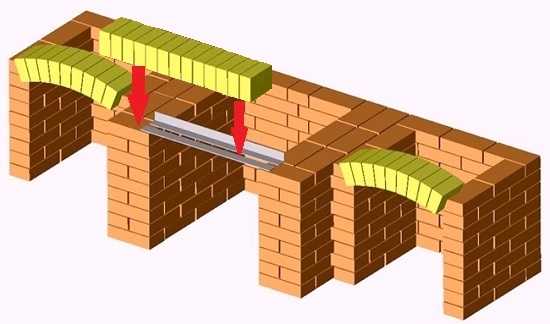

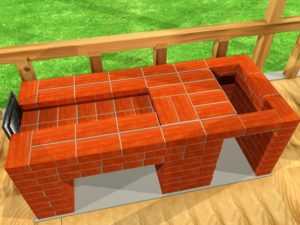

Установка опоры под столешницу

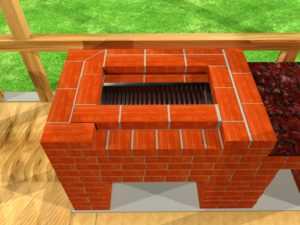

По мере повышения рядов, в зависимости от проекта создаются выступы для монтажа колосниковых решеток, поддона и решетки барбекю. В нашем проекте такими рядами будут шестой, десятый и четырнадцатый. Впрочем, в каком месте и какого размера создавать выступы – определять вам, согласно вашему проекту. При стандартной высоте кирпича пятнадцатый ряд будет служить основанием для разделочного стола.

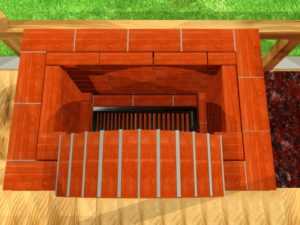

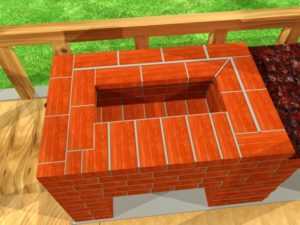

Половину конструкции печи, предназначенную для барбекю продолжают дальше, но не слишком высоко, так как в таком случае может уменьшиться тяга в зоне растопки. Свод печи формируют, выкладывая кирпичи с уступом, постепенно сдвигая их в центр конструкции. Также для формирования свода между рядами кирпичей вмуровывают металлические уголки. Заднюю стенку печи нужно оставить вертикальной – она будет переходить непосредственно в дымовую печь.

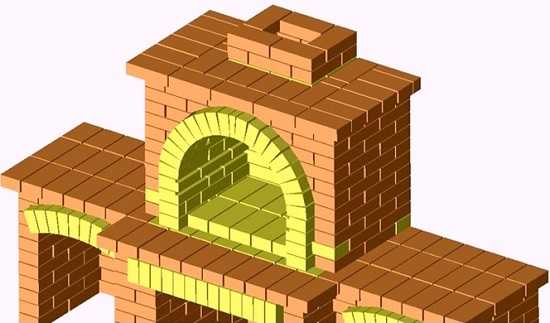

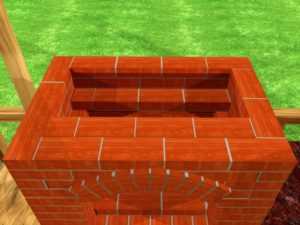

Зона барбекю

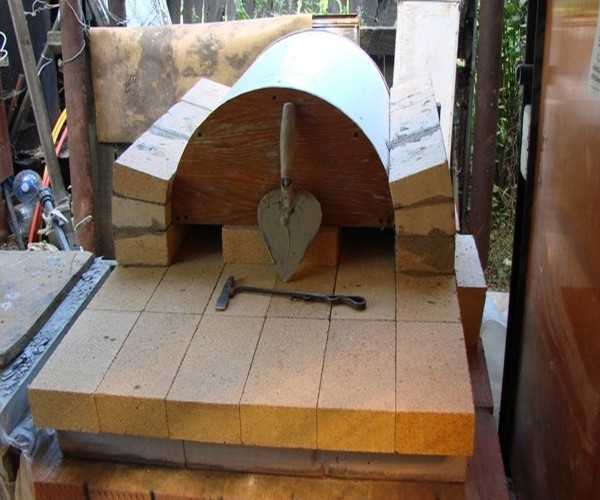

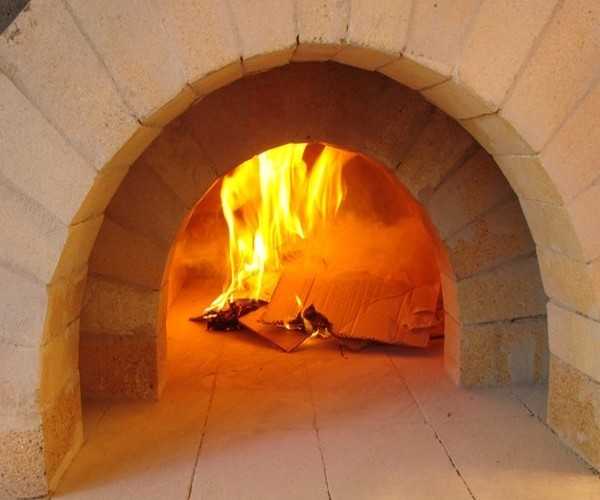

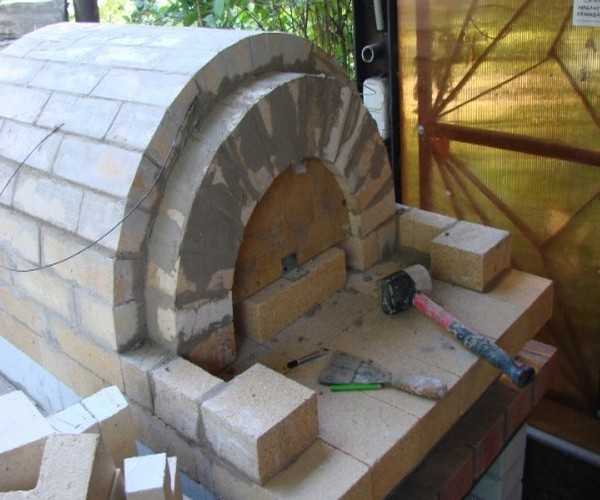

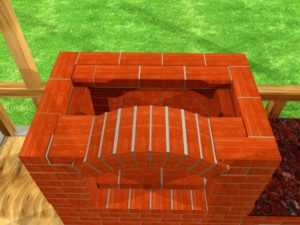

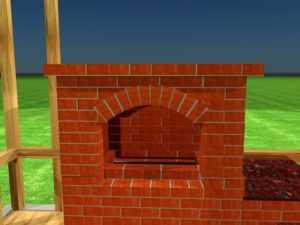

Переднюю часть печи можно оформит в виде арки. Для этого из дерева выкладывается шаблон, который закрепляется между стенками. На него укладываются кирпичи, соединяемые раствором. Верхний центральный кирпич будет служить своеобразным замком. После схватывания раствора деревянный шаблон убирается.

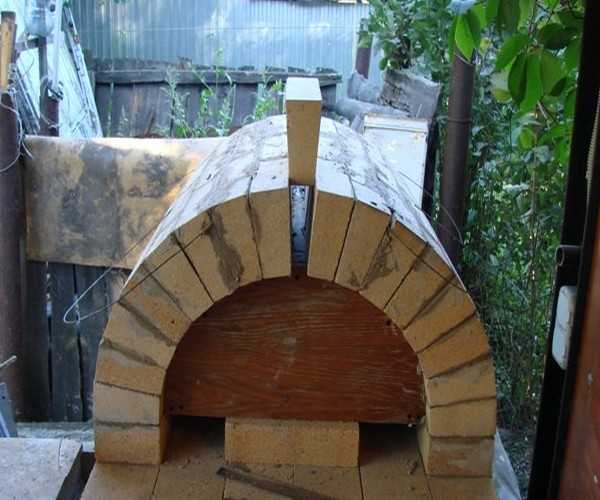

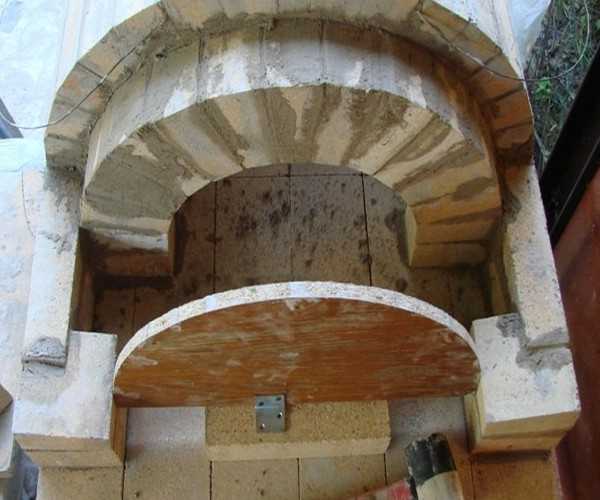

Схема постройки арки из кирпича

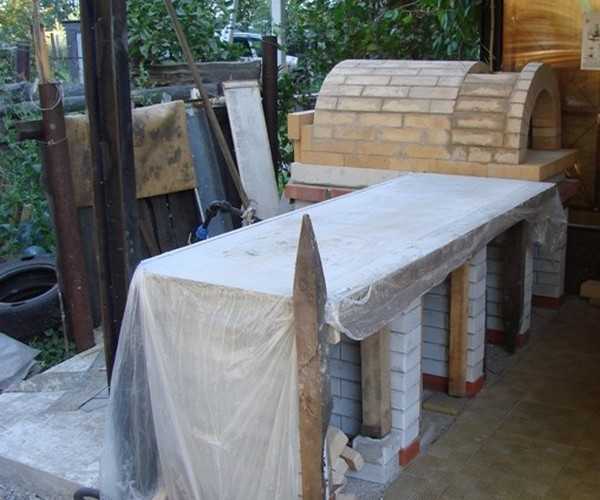

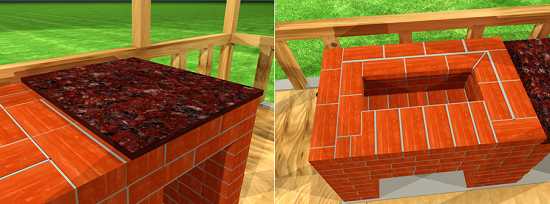

Оформляем разделочный стол

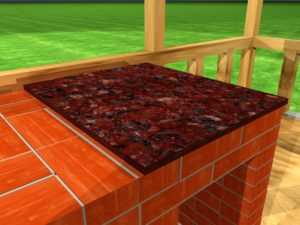

Деревянную или каменную столешницу необходимо заказать под размер сформированной кирпичной кладки. Мы оставили под нее выступы кирпичей – на них мы укладываем подогнанную столешницу. Между кирпичными стенками и краем столешницы помещается водостойкий силиконовый герметик. При желании внутрь столешницы можно вмонтировать металлическую мойку и подвести воду.

Столешницу можно и изготовить самостоятельно из подходящего по размеру листа прочной многослойной фанеры. К кирпичной кладке ее можно закрепить цементно-песчаным раствором или специальным клеем. Поверх прочной фанеры можно уложить плитку или керамогранит, который сделает ее более устойчивой к воде и к капризам погоды. К тому же на такую столешницу можно без опаски ставить горячую посуду.

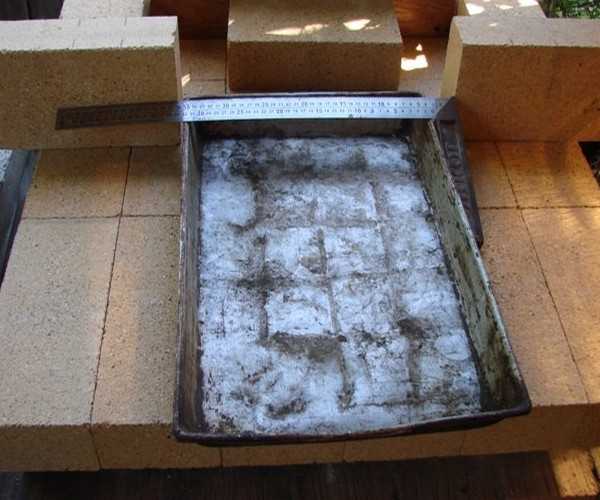

Изготавливаем решетку и угольный поддон

Угольный поддон можно сварить или согнуть из листового металла. Подгоняем его под оставленную в кирпичной кладке нишу. Чтобы обеспечить ровный и хороший жар его высота должна составлять 10-15 сантиметров. В передней части поддона можно проделать отверстия для лучшей конвекции воздуха. Изготовив съемный поддон, вы значительно облегчите процесс уборки печи. Он вставляется на самый нижний выступ, на кирпичи четвертого ряда. На следующие выступающие кирпичи устанавливается решетка барбекю. Третий кирпичный выступ зарезервирован для размещения коптильни.

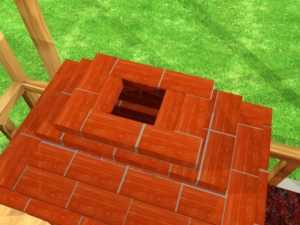

Монтируем вытяжку и дымовую трубу

Эти устройства можно приобрести уже готовыми, или изготовить их самостоятельно. Они монтируются из листового металла, края которого фиксируются клепкой или сварочным аппаратом. Для того, чтобы облагородить эту часть печи металлические части можно покрыть краской, устойчивой к воздействию высокой температуры. Чтобы предотвратить утечку дыма – стыки металлических частей промазываются термостойким герметиком.

Обратите внимание, что при проходе дымовой трубы через крышу необходимо изолировать ее от легковозгораемых конструкций. Для этого труба в этом месте обертывается картоном из асбеста или негорючей минеральной ватой. На верхнюю оконечность трубы монтируем защитное устройство – конус из листового металла – он защитит труду дымохода от воздействия атмосферных осадков.

Проводим отделочные работы

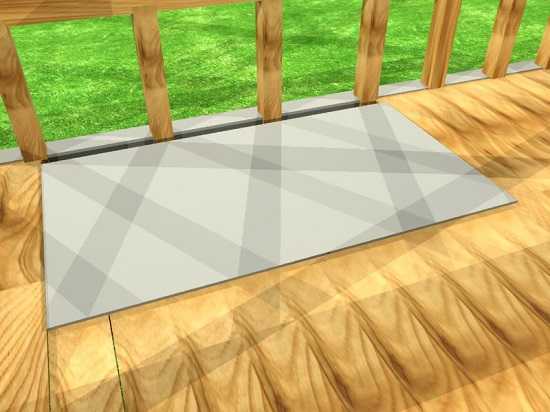

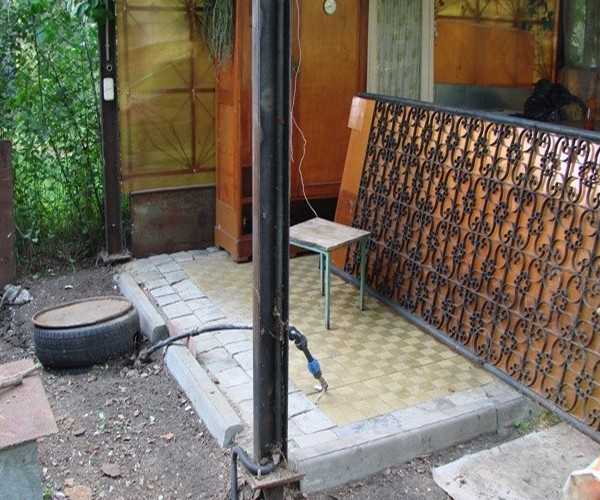

Участок фундамента перед фронтоном печи выкладывается материалом, устойчивым к выпадающим углям и шероховатым. Идеально подойдут плитки из керамогранита. Он фиксируется на поверхности фундамента специальным клеем.

Саму печь можно оставить без отделки, либо оштукатурить ее или обложить декоративной плиткой на клей, устойчивый к высоким температурам. Также печь можно обложить облицовочным кирпичом или изразцами.

Помимо разделочного столика печь для беседки можно дополнить и другими элементами. Это может быть чугунная варочная поверхность или гнездо для казана. Столешницу можно изготовить из натурального камня, а саму конструкцию дополнить полочками и крючками.

Каменная печь для беседки станет любимым местом встреч на вашем загородном участке и подарит вам много приятных впечатлений.

Печь для беседки, обучающее видео

kamin-expert.ru

Печь для беседки своими руками: порядовка, описание кладки, фото

Кирпичные или простые стальные мангалы в беседке – это оборудование служит для создания уютной и теплой обстановки. Языки живого пламени, запах жарящегося мяса и овощей, приятная компания, что еще нужно человеку. Простые конструкции может сделать любой домашний мастер, главное иметь начальные навыки каменных работ и выполнять основные рекомендации профессионалов.

Оптимальный вариант – небольшая кирпичная печка с местом для барбекю и столешницей. Такая конструкция обогреет и накормит. При желании агрегаты обкладывают природным камнем или плиткой, все зависит от индивидуальных возможностей и запросов.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

  1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке. Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
  2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
  3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
  4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
  5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.
к содержанию ↑

Инструкция по изготовлению

Если вы обладаете начальным опытом кладки кирпича, то печь для беседки можно сделать своими руками. Все работы разбиты на несколько этапов. Разберем каждый подробно.

к содержанию ↑

Материалы и инструменты

Перед началом выполнения основного этапа работ, нам потребуется собрать своими руками весь список материалов и инструмента:

  • шамотный и керамический отделочный кирпич в достаточном количестве;
  • если планируется изготовление фундамента, подготавливаем бетонный раствор из смеси цемента, песка и щебня. Инструкция по изготовлению плиты приведена ниже в отдельной главе. Работы проводятся заблаговременно, фундаменту нужно время для усадки;
  • из смеси глины и кварцевого песка заблаговременно готовим раствор для кладки. За 3 суток заливаем водой смешанные в одинаковой пропорции все ингредиенты. Перед началом работ перемешиваем раствор и доводим его консистенцию до оптимального уровня;
  • стальные детали для изготовления перегородок, варочной панели и дверцы топочного отсека;
  • для обкладывания пола вокруг печи подготавливаем керамическую плитку или другой огнеустойчивый прочный материал;
  • по размерам разделочного стола заказываем или вырезаем самостоятельно заготовку для столешницы;
  • покупаем достаточное количество туб с жаропрочным герметиком для надежного заделывания стыков соединения отдельных деталей с корпусом печи;
  • столешницу устанавливаем на влагостойкий герметик или монтажный клей;
  • болгарка или лобзик с камнями или пилкой по кирпичу и стали;
  • набор инструмента каменщика;
  • арматуру для сооружения фундамента и запас вязальной проволоки;
  • съемную опалубку или отрезанные по размеру деревянные доски;
  • уровень, рулетка, расшивка швов между кирпичами;
  • лопата, корыто для изготовления раствора.
к содержанию ↑

Изготовление фундамента

Рассмотрим сложный вариант – беседка есть, а фундамента под печь нет:

  1. размечаем и разбираем половое покрытие по габаритам агрегата. Учитываем, что фундамент должен выступать за истинный размер на 300 мм;
  2. углубляемся в грунт на 500-600 мм и засыпаем дно котлована песчаной и гравийной отсыпкой;
  3. слой подушки уплотняем с помощью трамбовки и распределяем по поверхности арматурную сетку. В местах перемычек связываем прутки вязальной проволокой;
  4. устанавливаем опалубку. Рассчитываем толщину плиты так, чтобы она не доходила до уровня полов на 50 мм;
  5. проверяем уровень нашей плиты и заливаем ее бетоном. Правилом из доски или профильной трубу разравниваем раствор и уплотняем его ручным вибратором.

Бетон должен выстоятся, в первые дни при высокой температуре на улице поливаем его водой, не давая поверхности пересыхать. Смачиваем поверхность плиты и засыпаем тонким, ровным слоем цемента. Эту операцию проводим постоянно в течение 6-7 дней. Разравниваем слой мастерком, как бы втирая цемент в плиту. Так мы делаем наружную поверхность прочной. Оставляем плиту для усадки и только через 20-30 дней приступаем к продолжению работ.

Застывший бетон фундамента закрываем листами рубероида для гидроизоляции плиты. Стыки и края обрабатываем растопленной смолой или герметиком. Такая простая работа защитит печь от воздействия влаги. После монтажа печи, оставшиеся зазоры закрываем раствором и керамической плиткой, укладывая ее вровень с основным половым покрытием беседки. О кладке плитки можно узнать на нашем сайте в отдельной статье. Мы останавливаться на этой операции не будем.

к содержанию ↑

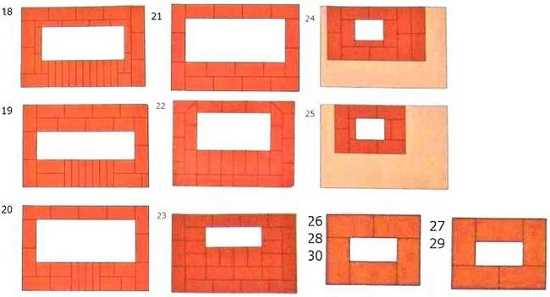

Порядовка

Мы используем схему порядовки и чертеж печи для беседки, сделанной своими руками. Ниже приведены 2 схемы. Первая с 1 по 17 ряд кирпича и вторая от 17 до 30 слоя блоков.

Не требуется выкладывать сложные своды и конфигурации, поэтому с работой справится даже начинающий печник.

к содержанию ↑

Описание кладки

Номер рядаОписание работ
1Блоки выкладываются плашмя, по всей поверхности плиты. Постоянно проверяем правильность кладки, используем строительный уровень. От качества первого слоя зависит геометрия все конструкции.
2 – 6В каждом рядке делаем перевязку. Для этого очередной слой начинаем с половинки кирпича или укладываем целый блок поперечно предыдущему.

В первый рядах важно следить за геометрией кладки особенно на углах. Работаем строго по схеме, на этом этапе мы закладываем пространство отсеков для хранения дров и кухонной утвари.

7Устанавливаем плиту и перекрываем отсек пода печи. Блоки укладываем по порядовке. В месте укладки плиты потребуется добавить раствор, поэтому увеличиваем толщину шва на размер перекрытия отсеков.
8Начинаем выкладывать дно топочного отсека.
9Формируем топку. Здесь уже для кладки внутренней части используем шамотный кирпич, наружный слой выкладываем керамическими отделочными блоками.

На торце размечаем и устанавливаем на место дверцу топки с рамой из уголка. Закрепляем ее распорками строго вертикально.

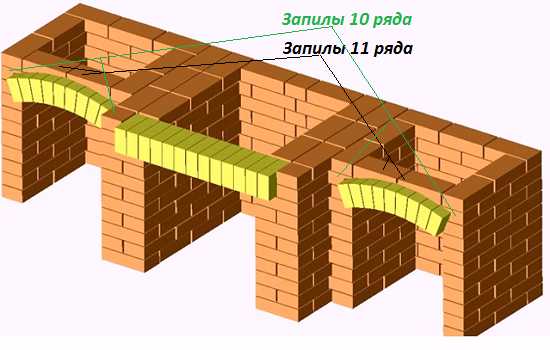

10Начинаем постепенно закладывать отсек для хранения посуды и продолжаем выкладывать топку. Работу ведем строго по схеме.
11Перекрываем отсек для хранения посуды и устанавливаем вырезанную по размеру столешницу. Закреплять ее на этом этапе не нужно. Просто примеряем и убираем подальше от пыли.

Для столешницы можно использовать различные материалы. Подойдет толстая МДФная или сколоченная из досок. Можно выложить разделочный стол из декоративного камня. Все зависит от желания и возможностей.

В этом рядке заканчиваем формировку топочного отсека. Дверка перекрывается кирпичами строго по порядовке. Для заготовки деталей перевязки и обкладки дверцы используем болгарку или кирочку каменщика.

12Начинаем формировать жарочное пространство и подготавливать место для установки решетки мангала. Ее можно купить в специализированных магазинах или сделать самостоятельно из стальных прутков, необходимого сечения. Согласно схеме, в передней части выкладываем защиту из одного рядка блоков. На эту основу можно будет укладывать шампуры и не боятся ожогов.
13-16Эти рядки кладутся по одной схеме. Продолжаем формировать жарочное пространство. Главное постоянно перевязывать слои блоков и следить за правильностью укладки блоков и заполнению всего шва раствором.
17Полностью заканчиваем кладку жарочного отсека и начинаем выкладывать свод печи.
18Выкладываем свод жарочного отсека агрегата. На этом рядке понадобится особенно внимательно укладывать каждый блок. Работа сложная, но поможет изготовление специального шаблона.  Его можно сделать из плотного картона или пластика.

Теперь лекало свода разрезаем на отдельные части, соответствующие размерам блоков и подготавливаем их, отрезая лишние части и заглаживая поверхности. Не забываем пронумеровать каждую деталь лекало и кирпичи и выкладывать детали строго по номерам.

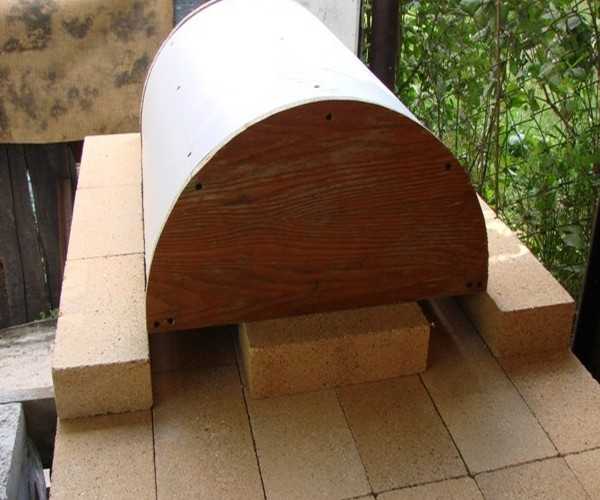

Для создания опоры можно сделать макет свода из досок и подставить из под блоки. Так конструкция будет прочной и ее легко разобрать после застывания раствора. Когда выкладываем козырек, обязательно выдвигаем на 50 мм вперед.

19-20Эти слои блоков кладем строго по схеме порядовки. Стенки практически сравниваются со сводом. Кирпичи подрезаем для плотного соединения с соседними блоками.
21В этом рядке полностью перекрываем свод жарочной камеры. Работаем согласно схеме.
22Выкладываем козырек по всему периметру нашей беседочной печки. Перевязка углов проводится с учетом подрезки блоков по разметке. Она выполняется только на стыках боковых стенок с тыльной частью.

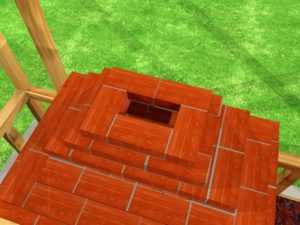

23Полностью закрываем жарочную полость и приступаем к формированию трубы вытяжки отработанных газов. Заужаем дымовой канал до необходимого размера.
24Кладку ведем по порядовке.
25-27Выкладывание начала дымохода с перевязкой первого ряда этой части печи.

Печка для беседки из кирпича своими руками готова.

к содержанию ↑

Сушка

Летняя печь в беседке требует соблюдения аналогичных правил безопасности, как и домовой, отопительный котел, работающий на твердом или другом виде топлива. После кладки печи нельзя сразу приступать к готовке плова или шашлыка.

Печь потребуется просушить. На это уйдет 2-3 дня. За это время обкладываем участок пола вокруг агрегата керамической плиткой. Закладываем в топку 2-3 кг дров и даем им полностью сгореть. Не забываем открыть дверку топки и все двери и окна в беседке.

При первом обжиге выделяется большое количество дыма. После полного остывания кирпичей, операцию повторяем. За день удастся провести 3-4 обработки. Только полностью, постепенно высушенная кирпичная печь будет служить нам долгое время.

Во время эксплуатации помним о правилах безопасного использования нагревательными приборами. Нельзя загружать в топку дрова большой длины, чтобы они торчали наружу. Не рекомендуется допускать детей к приготовлению шашлыков. Все правила известны и от их исполнения зависит комфорт и безопасность вашего отдыха.

к содержанию ↑

Фото-подборка

Фото печи для беседки из кирпича, разных конструкций и форм:



к содержанию ↑

Сколько может стоить?

Разберем несколько вариантов готовых агрегатов, которые могут сделать профессионалы.

МодельОписаниеЦена с учетом материалов в рублях






Кирпичный барбекю – мангал с собственной крышей.

Печь оснащена деревянной ставенкой и защитной кровельной конструкцией. Для строительства внутренней части используется шамотный огнеупорный кирпич, наружная отделка из декоративных керамических блоков. Дополнительно устанавливается отдельный столик.

Ширина мангала – 850 мм, общая длина конструкции – 2050 мм.

Наружные поверхности обработаны защитным термостойким лаком.

Срок строительства – 5 дней.









230 000.







Барбекю с варочной плитой с возможностью установки казана.

Печь оборудована мангалом и решеткой для жарки мяса, овощей, рыбы. На одном уровне установлена варочная панель с разборной поверхностью. Удалив металлические круги разного сечения, вы получаете возможность установить казаны, разных размеров.

Под топочным отсеком оборудовано место для укладки запаса дров и просушивания топлива.

Ширина – 770 мм. Общий размер – 2040 мм.

Внутренние ряды выложены шамотным кирпичом, для наружной кладки используется специальный коричневый печной кирпич «Lode».

Минимальный срок строительства – 10 дней.







348 000.







Русская печь с возможностью изготовления пиццы, мяса на мангале и барбекю.

Агрегат оснащен кованой дверцей и выносным термометром. С правой стороны изготовлен мангал для шашлыка и барбекю. К стене топочного отсека закреплена варочная панель с плитой для установки разных размеров кастрюль и казанов.

Печь оборудована емкостью для нагрева воды, которая подается в мойку, установленную на столе. Столешница покрыта акриловой отделкой.

Ширина 620 мм, общий размер 4060 мм. Топочный отсек выложен из шамотного кирпича. Наружная отделка – витебские керамические блоки.

Срок постройки – 14 суток.







398 000.



Барбекю – мангал со встроенной коптильной установкой и угловой варочной панелью.

Предусмотрена возможность изготовления пиццы. Печь оборудована духовкой с отдельным топочным отсеком.

Отсек для хранения дров оборудован деревянной дверцей.

Ширина – 80 мм. Общая длина – 4080 мм. Облицован кладочным узорчатым кирпичом.





385 000.



Арочная конструкция мангала и большим духовым шкафом.

Дверца выполнена из огнеупорного стекла.

Мангал оборудован для установки шампуров и жарки мяса на решетке.

Дополнительно установлен электровертел.

Ширина – 680 мм. Общий размер 1700 мм.

Полный цикл строительных работ – 14 дней.



315 000.

к содержанию ↑

Вывод

Конструкция печей для беседки простая, ее сможет сделать каждый мужчина. Главное никуда не спешить, проводить кладку строго по схеме и с учетом проекта. Только тогда в вашей беседке будет тепло и уютно. Добавит комфорта вкусный и ароматный шашлык из мяса и овощей приготовленный на вашем мангале.

pechnoy.guru

схемы, чертежи, как построить русскую мини печку с камином, фото

В теплое время года многие стремятся отдохнуть в саду или на даче.

Летняя садовая беседка с печью позволит в любую погоду собраться с друзьями и на их глазах приготовить ароматный шашлык, запечь овощи или, если конструкция с камином, просто полюбоваться танцем огня в топке.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Печи для беседки: схема и чертеж

Схему печи следует продумать заранее, еще на этапе закладки самой беседки. Если устройство возводят в уже готовой беседке, нужно учесть, что ее основание может просто не выдержать веса отопительного прибора.

Фото 1. Схема открытой деревянной беседки с печью. Указаны все основные части конструкции.

Поскольку любая печь и ее составляющие — это объекты повышенной пожароопасности, необходимо во время их строительства соблюдать такие правила:

  • Беседка должна соответствовать размерам печи и защищать ее от осадков.
  • Фундамент будущей печи должен возвышаться над уровнем воды во время осадков или весеннего паводка.
  • Вокруг печи предусматривается, свободное от мебели и легко воспламеняющихся материалов, пространство.
  • Вокруг топки необходимо наличие 3 метров свободного пространства, вокруг боковых поверхностей — не менее 1 метра.

Фото 2. Чертеж беседки с печью-камином, расположенным посередине строения. Размеры указаны в миллиметрах.

  • Размер печи зависит от ее функциональных возможностей.
  • Источник огня располагают

ogon.guru

Как построить беседку с печкой и мангалом или барбекю своими руками

Строительство разнообразных печек в беседках набирает популярность день за днем. Сегодня вы можете встретить печку-гриль, барбекю, мангал и даже печь-камин. Видов печек существует огромное количество, и вышеперечисленные названия — это еще не все. В беседках строятся печки комбинированные, сочетающие в себе сразу несколько функций.

Эта статья содержит небольшой обзор по видам печей для беседок, а также очень подробные инструкции, по которым вы сможете построить печь для беседки своими руками.

Виды печей для беседок

В этом разделе мы охватим самые популярные варианты: печь барбекю для беседки, печи – мангалы и русские. Речь пойдет и о кухонных комплексах для беседок, включающих в себя несколько вариантов очагов.

Барбекю- и русская печь в беседке

Русская печь в беседке не строится. Мало того, что эта конструкция очень сложна, так еще и места занимает не мало. А вот мини русские печки встретить можно. Они на много меньше, с коротким подом. По сути, это печка-барбекю или мангал, стилизованный под русскую печь. Иногда в устье размещается даже вертел для гриля.

Мини русская печь для беседки

Ниже – беседка с печкой – барбекю. Относительно не сложный вариант, очень компактный, но при этом удобный. Может быть построен не только в беседке, но и в небольшой летней кухне, так как здесь имеется плитка. Последняя, кстати, может переоборудоваться под установку казана.

Беседка закрытая, с печкой барбекю

Печи – мангалы для беседки

Это фото печки для беседки – почти то же самое по внешнему виду, что и предыдущее, только вместо барбекю – мангал, и плита находится с левой стороны. Но сама по себе конструкция еще меньше по размеру. Фундамент под нее можно делать столбчатый, мелкозаглубленный.

Печь – мангал для беседки. Фото модели с плитой и раковиной

Еще одна печь для беседки с мангалом, из кирпича. В отличие от предыдущей, у нее присутствует зольник, который облегчит уход за печкой. А вот плита или раковина не предусмотрены.

Беседка с очагом в центре и зольником

Кухонный комплекс и печь-камин для беседки

А вот целый комплекс: печь с беседкой и мангалом, а также коптильней и плиткой. По бокам внизу и вверху оборудованы закрытые полки для мелочей. Получилась универсальная и очень удобная кухонная зона. Единственный минус такой постройки – высокая цена и необходимость устройства серьезного плитного фундамента.

Печной комплекс для беседки: мангал, плита, русская печь и коптильня

И последний пример: камин-печь в беседке. Фото постройки говорит само за себя. Такая печка больше предназначена для получения эстетического удовольствия от вида живого огня, нежели практической пользы.

Печь-камин для беседки

Строительство печки – барбекю

Для работы будем использовать два вида кирпича: обыкновенный и шамотный, Ш-47. Также понадобится глиняно-песчаная смесь, мастерок для раствора, строительный уровень и специальная пила по камню. Фундамент для печки готовим заранее, он может быть плитным или ленточным, по контуру кладки.

Работа с 1 по 11 ряд

Перед тем, как начать выкладывать первый ряд печки, на фундамент нужно уложить слой гидроизоляционного материала. Для этого можно использовать обыкновенный рубероид. В первом ряду сразу формируем три ниши: по бокам – для кухонных принадлежностей, и посередине – под дровницу. Следующие семь рядов выкладываем точно также, только делаем перевязки, чтобы швы между кирпичами не совпадали.

Печка с барбекю, своими руками

Девятый ряд печки выкладывается почти так же, как и все предыдущие. Исключение составляют крайние кирпичи боковых ниш. На каждом из них делаем спил до 30 градусов, на половину длины кирпича. Это нужно для последующего формирования арочных перекрытий над нишами печки. Как ориентированы спилы, и где находятся кирпичи с ними – вы можете рассмотреть на следующем рисунке.

Как сделать печку для беседки

Для арочных перекрытий нужно использовать шамотный кирпич, имеющий маркировку Ш-47. Необходимый радиус изгиба перекрытий обеспечивается путем подпиливания кирпичин. А вот для центральной части необходимо сделать основание для перекрытия – из металлического уголка и положенной рядом полосы металла. На это основание укладывается также ряд шамотного кирпича.

Как построить кухонную зону для беседки

В десятом ряду опять делаем запилы на отдельных элементах. Располагаются они в тех же местах, но уже ориентированы вниз, повторяя изгиб арочных перекрытий. Одиннадцатый ряд печки уже перекрывает арки, и кирпичи, идущие над ними, также выпиливаются. На рисунке запилы 10 и 11 ряда отмечены разным цветом.

Устройство арочных перекрытий для барбекю

Кладка с 12 по 20 ряд

Обратите внимание:  двенадцатый ряд должен перекрыть все три ниши печки. Для поддержки в промежутках между стенками укладываем стальной уголок, на рисунке видно, как это делается. Центральную часть обязательно выкладываем шамотным кирпичом, так как на нее придется расположение топливника печки.

Кладку ряда ведем так, чтобы над одиннадцатым рядом печки получился напуск в четверть кирпича спереди и по бокам. Добиться этого можно путем небольшого увеличения ширины швов между кирпичами печки.

Перекрытие ниш печки барбекю

Тринадцатый ряд – это под топливника печки. Боковые стенки выкладываются из простого кирпича, а основная часть – из шамотного. Крайние элементы центральной части выпускаются вперед на четверть. Далее кладем четырнадцатый ряд, который и является основанием топливника.

Обратите внимание:  между боковыми стенками и шамотным ядром обязательно должен оставаться зазор примерно в 2 см. Он нужен для того, чтобы у шамотного ядра оставалось пространство на расширение при повышении температуры. В противном случае во время эксплуатации произойдет деформация боковых стенок. Зазор заполняется базальтовым волокном.

Поднятие топливника

Пятнадцатый и шестнадцатый ряды выкладываем так же, как и четырнадцатый. Но в крайних рядах шамотного ядра делаем округлые фаски, примерно 2 см глубиной. Они нужны для того, чтобы вставлять решетки барбекю – в несколько уровней. Расположение фасок указано на рисунке внизу. Далее поверх шестнадцатого ряда возводим арочное перекрытие топливника. Оно делается все из того же Ш-47.

Строим арочное перекрытие топливника

С семнадцатого по двадцатый ряд – поднимаем заднюю, а также боковые стенки топливника. Крайние кирпичи выпиливаем по форме арочного перекрытия. А боковые шамотные кирпичи двадцатого ряда печки выпускаем внутрь на 1/4. Снизу они подрезаются наискось.

Поднятие задних и боковых стенок топливника

С 21-го ряда до формирования трубы. Окончание работ

Таким же образом выкладываем 21-й, 22-й, 23-й и 24-й ряды: в каждом из них делаем выпуск боковых шамотных кирпичей на 1/4. Двадцать четвертый ряд должен идти с выпуском на 1/4 вперед и по боковым сторонам. Отверстие в нем становится размером с обыкновенный кирпич.

24-й ряд печки в беседке

Кладка самой печки закончена, осталось только сформировать трубу. Она выкладывается из обыкновенного кирпича, но по контуру из шамотного. Принцип укладки виден на следующем рисунке. Количество рядов в трубе зависит от высоты беседки. Поэтому тут нужно заглянуть в чертежи и дальше работать по ним.

Возведение трубы

Печка готова, осталось только отделать столешницу и навесить дверцы к нишам. Столешницу выкладываем кафелем, либо заказываем уже готовое покрытие, из искусственного или натурального камня. То же и дверцы – могут быть самодельными или заказными.

Обратите внимание:  Одна из столешниц может служить каркасом для раковины. Если такой вариант вам нравится больше, то при укладке 12-го ряда просто не перекрываем одну из ниш. А для уравнивания кирпичи с этой стороны выкладываем только по контуру печки.

Готовая печка-барбекю

roomgood.ru

Маленькая русская печь в беседке на подиуме из кирпича

Оглавление

  1. Начало строительства русской печи
  2. Свод русской печи
  3. Столешница русской печи
  4. Дымоходная труба

Помпейские и русские печи - это классика печестроительства. Помпейская печь отличается компактностью, и в куполе гораздо лучше распределяет тепловые потоки. Но русская печь - это именно то, что должно быть построено в России, поэтому для строительства была выбрана именно она.


Начало строительства русской печи

Постройка началась по всем правилам - с ознакомления паспорта объекта. Рядом с печкой была сделана столешница для более удобного и практичного использования. Была демонтирована декоративная стенка около беседки, также были убраны столы и раковины, стоявшие около нее. Под фундамент был вырыт плодородный грунт - именно это решение показалось максимально правильным и удачным.

В получившееся после выкопки углубление был засыпан слой песка толщиной 10-15 см. Также был утрамбован щебень из такого же количества, и тоже с трамбовкой.

На сборе лома были куплены готовые сварные решётки из прутков гладкой арматуры, наподобие оградки для полисадников. Всё это было уложено на щебень через подставки из кусочков плитки, чтобы арматура находилась в середине предполагаемой бетонной плиты.

Далее все было залито бетоном с миксера. Общее количество бетона с высотой 0,15 м, вышло 0,6 куба. Но для подстраховки был заказан 1 куб. В результате, бетон остался, но он использовался для укладки дорожки на участке, все вместе бетонировалось остатками бетона. Подсчет оказался правильным.

Пока бетон затвердевал, можно было хорошо продумать основание печи. В результате среди всех вариантов был купен Лего кирпич. Он хорошо спрессован и не имеет обжига. Такой кирпич ладётся на клей для плитки и хорошо подходит для наружных работ. Если сооружать печь из красного кирпича, то следует покупать песок и месить с цементом. Щебень остался, купленного количества хватило сполна. Красного кирпича было куплено совсем немного - на первый ряд, остальные ряды будут сделаны из лего кирпича. Сначала куплено было100 штук кирпича, потом докуплено еще 75. За один выходной все 175 штук было выложено, не хватило 40 штук, пришлось докупать в итоге.


В качестве основания был куплен рубероид. Первый ряд кирпича клался на раствор цемент и песок - 1 к 3. Выровнено все было очень тщательно. На втором ряду в ход пошел лего кирпич, тоже на такой же раствор с заполнением пустот в красном кирпиче и далее на качественный кирпичный клей. С первого ряда была отсечена часть под раковину и под столешницу.

Столешницу будет залита пескобетоном с сеткой и керамогранит. Перекрытие под печь будет сконструировано в два слоя полнотелого кирпича на уголки.

Использоваться в качестве теплоизоляционного слоя будет вермикулитовый раствор толщиной 65 см, по всей толщине кирпича.

Будет также замешен семь, используемая для стяжки пола. Прочность стяжки получается 45 кг на кв.см. и теплопроводность 0,25 Ватт на метр. Далее были куплены 35 кирпичей марки М 150, напилены уголки и перекрыто полностью основание под печь.

Автор не стал пилить, уложил 100 мм - так будет намного крепче. Главные качества для строительства экологичность и температуростойкость.

В конкретном случае используются натуральные компоненты, такие как кварцевый песок, известь, вода и цемент. Для порообразования используется алюминиевая паста.

В итоге, эти качества полностью устроено, покрытие было куплено и сразу же установлено.

Свод русской печи

Теперь о своде. Изначально выбор был из двух материалов для укладки свода печи - шамот и глиняный кирпич.
Если использовать шамот, то нужно купить простой кирпич, фигурный, для арок и мертель и все сложить. Все достаточно просто, но дорого. Ставится под сомнение также экологичность шамота.
Печной кирпич - это второй вариант для кадки арки. Но самый главный вопрос был, на какую смесь класть конструкцию. Если с шамотом всё просто это «мертель», его надо купить и развести по всем правилам, но по глиняному кирпичу понимания не было, и опыта тоже. Единственное, что понятно было - смесь глины и песка (ГПС) не должна содержать цемент. Но в магазинах везде ставится кирпич. Была в наличии очень хорошая глина, по опыту она не совсем подходит конкретном случае.

Столешница русской печи

Столешница была залита бетоном, который делался самостоятельно.
Бетон для столешницы: 1 ведро цемента, 2 ведра песка и 1 ведро щебня.
Получилось слишком жидко, поэтому половина ведра песчаной смеси еще потребовалась. Когда намешанное было залито в опалубку, то немного не хватило, пришлось ведро песчаной смеси с цементом подмешивать и доливать без щебня. Но при этом хорошо, то что камешки на поверхности не торчали.

Были куплены для печи 90 штук шамотного кирпича. Необходимо уточнять и смотреть документы, из какого сырья делался шамотный кирпич - для русской печи, в которой готовится пищи, это важно. Шамотный кирпич не должен изготавливаться из боя кирпича. Были также срублены отверстия с лего кирпича, заткнуты пенопластом и уложены кирпичи на уголки.

Газоблоки были уложены насухую, сделана опалубка столешницы и залита бетоном. Под после этого также был разложен на сухую. Длина свода будет в три кирпича, 75 см. общая длина вместе с выступающим шестком получится 120 см. Надо решить, будет наклон свода или нет при существующей длине 75 см.

Что касается подъёма пода, то при определённой длине русской печи, удобнее выгребать золу. Может это обстоятельство незначительно повлиять на поступление воздуха к задней стенке. Его отсутствие не скажется на работе печи в целом и на её кулинарных качествах. Подъём задней части свода будет менять газораспределение внутри горнила, образуется дополнительный колпак для концентрации горячего воздуха и пламени.
Исторически сложилась именно такая конструкция, потому что готовили еду для скотины в огромных чугунах, грели воду для мытья и прочего в большой посуде, поэтому устье маленьким быть не могло по размерам. И чтобы минимизировать потери тепла, сооружали уклон свода.

Далее был выложен сам свод, но не хватило шамота. И к имеющимся 90 штукам было докуплено еще 48. Были примерены казан объемом 8 литров и противень 33 см шириной - вместе хорошо входят.

Далее пришло время изготовления лекала свода. Специально оно было поставлено на кирпичи, с учётом того, чтоб можно было спокойно вытащить после кладки, осторожно устранив кирпичи. Раствор был сделан из мертеля и воды. Работать с ним легко и просто - одно удовольствие по сравнению с раствором. Далее - кладка свода, и опять недостаток кирпича, не хватило 12 штук.

Оперативно были докуплен кирпичей 48 - 24 шт. и 8 - 12 шт, а также алмазные диски. Торцом пиление не получилось - искры летят, пришлось подтачивать диски, последний ряд кирпичей свода боком диска, там алмаз ещё не стёрся. Стачивать пришлось половину кирпича, пыли было очень много, но свод получился отлично.

После укладки последнего ряда свода сразу лекало вынимать не надо, надо оставить, что бы раствор отдал свою воду, после его свод был почищен. Решено было заказать распил кирпичей у профессионала, и делать конструкцию по красивому рисунку. Далее надо начинать кладку, и лекало было вытащено сразу.

Дымоходная труба

Начало дымоходной трубы было прикинуто на сухую. Дымосборник сконструироан: автор отковырял крайние половинки кирпичей, чтобы он стал немного шире, посадил их на мертель и с верху пару рядов кирпичей на ребро. Был нарезан кирпич на дымосборник. Потом стало ясно, что вырезы полукругом делал зря, надо было догонять до перекрытия дымосборника без вырезов, было потеряно время. В перекрытии были сделаны вырезы под диаметр 180 трубы. Труба пошла: для ориентира был использоан старый диск на 180 мм.

Труба сделана в четверть кирпича и установить заслонку просто нет места. Поэтому было решено уложить плиту большего размера, чем труба. Получаются выступы 8-10 сантиметров. По дизайну выступы надо делать обязательно. Были куплены 10 кг (меньше фасовки нет) жаропрочного цемента ГЦ 40 называется, они будут распилены.

Далее печь была утеплена, на нее уложена сетка, и на нее - один слой раствора.

Изготовлением трубы из кровельного б/у листа заняло один день. Расстояния до кровельных замков, как будто специально совпало с необходимым мне под 180-ый диаметр. Осталось только отпилить лист по длине и загнуть по оправке отрезанной от отвода.

remix-kamin.ru

Печи для беседок из кирпича: какую выбрать, строительство

Установка печи в беседку один из самых интересных вариантов по облагораживанию дачного участка или частного дома. Владельцы подобных установок могут в любое время года собирать близких людей на улице и готовить любимые блюда в печи без привязки к погодным условиям. Так как конструкция располагается в беседке, ни дожди, ни снег не повлияют на процесс приготовления шашлыка и других вкусностей.

Какую выбрать печь для беседки из кирпича?

Построить печь для беседки своими руками может каждый человек, который хоть немного разбирается в строительстве. Прежде чем установить печной комплекс в беседке, важно определиться, какая именно конструкция предпочтительнее для владельца дома. Существуют несколько категорий печей, каждая конструкция имеет определенные характеристики, на которые обращает внимание пользователь при принятии решении об установке устройства дома. Всего выделяют такие разновидности: печь мангал, барбекю, казан, русская мини-печь, камин.

Вернуться к оглавлению

Мангал для дома

Для приготовления блюд используются металлические шампуры. Мангал для беседки из кирпича закладывается одновременно с фасадом беседки и располагают в дальней части конструкции у стенки. Чаще всего печку совмещают в одном проекте с коптильней для получения максимум возможностей при приготовлении пищи. Еще один довольно удобный вариант — расположение переносного металлического мангала внутри беседки.

Вернуться к оглавлению

Уличное барбекю

Внешне напоминает мангал из кирпича, однако, печи барбекю для беседки требуют для готовки не шампуры, а специальную решетку. Процесс приготовления блюд не такой томительный и долгий как в случае с мангалом, так как нанизывать мясо на каждый отдельный штырь не приходится. Но в процессе мытья, печка барбекю проигрывает, мыть решетку значительно сложнее, чем шампура.

Вернуться к оглавлению

Русская мини-печка

Такая постройка позволяет использовать ее сразу для нескольких дел.

Проекты этих конструкций все чаще встречаются на задних дворах владельцев частных домов. Пользователи отдают предпочтение русской печи за многофункциональность в использовании. Если сделать подобную плиту в беседке, то появляется возможность не только жарить шашлыки, но и готовить супы, тушить мясо и овощи, выпекать блины. Вкус еды гриль из кирпичной печки просто изумителен.

Вернуться к оглавлению

Казан из кирпича

Если планируется возведение зимней беседки, стоит задуматься о подобном варианте печи. Кирпичный казан представляет собой конструкцию в виде прямоугольной печки, внутрь которой помещается специальный чугунный казан. В таких казанках удобно готовить плов для большой семьи. Проекты печных установок подобного типа бывают разные, для каждого участка подбирается индивидуальный вариант.

Вернуться к оглавлению

Правила строительства

Первое с чего начинается строиться беседка с печкой — с составления и утверждения строительного проекта. При разработке плана важно учитывать все детали постройки, чтобы исключить риски возгорания. Дровник делают не короче 45 см, при этом оптимальной считается высота на уровне 75—85 см. Если мангал будет использоваться в качестве коптильни, топка должна быть повышена до 90 см. Каждая кирпичная печь строится по строгому плану порядовки, чертежи и схем которых можно найти в сети.

Вернуться к оглавлению

Этапы работы

Очаги для печи

Рабочие поверхности и очаги нужно расположить так, чтобы не приходилось тянуться до них.

Беседка с печкой должна включать многофункциональный очаг. Расположить духовку, жаровню и рабочую поверхность необходимо таким образом, чтобы процесс готовки был максимально удобным для пользователя. В нижней части конструкции рекомендуется установить полочки, на которых будут размещаться все вспомогательные принадлежности для приготовления пищи. Камера для готовки располагается прямо, коптильню лучше выставить в левой части. Если включить в проект заслонку, получается удобная духовка. Не стоит забывать установить в нижней части под, вмещающий достаточное количество древесины для розжига.

Вернуться к оглавлению

Перекрытие

Обустройство печной системы для беседки не самая легкая задача, поэтому важно в некоторых моментах либо спросить совета у специалистов, или же полностью доверить работу мастеру. Важно знать, в какой момент лучше всего делать перекрытие, как подгонять кирпичи и какие лучше всего материалы подходят для этой части работы, есть ли необходимость в создании каркасов. Для перекрытий внутри печи металл не применяется из-за его высокой степени деформации при нагревании, что может быстро разрушить кладку. Печи рекомендуется перекрывать напускаемыми кирпичами, арками или сводами.

Вернуться к оглавлению

Топка для печки

Для кладки топки нужно использовать глиняный раствор.

Кладка топки продолжается по методу половины кирпича. Примерная высота устройства для сжигания составляет 10 или 12 рядов. В верхней части конструкции печки монтируются специальные металлические держатели для стержней, которые будут поддерживать мясо или другие продукты для копчения. Лучший кирпич для укладки топки — шамотный, выдерживающий максимальные температуры. Раствор для материалов лучше готовить глиняный, цементный в этом случае не актуален.

Печь-камин в беседке помимо вкусных блюд также подарит возможность согреться приятным теплом, что особенно актуально в холодные дождливые дни.

Вернуться к оглавлению

Жарочная камера и духовка

Каждый камин из кирпича включает жарочный шкаф, который выстраивается примерно 12-м по счету рядом. Чтобы было удобнее разместить шампура, рекомендуется закладывать переднюю часть конструкции одним кирпичным рядом. С 16-го ряда начинается формироваться жарочная область, на которой происходит процесс перевязки кирпичей, поэтому этот момент нуждается в контроле. Порядовка завершается образованием будущих стенок жарочной камеры. Если в печи планирую печь блюда, нужно заранее предусмотреть это и позаботиться об установке заслонки.

etokirpichi.ru

Печной комплекс для беседки своими руками

С тех времен, когда наши предки готовили пищу на костре, прошло немало времени, но вкус мяса, приготовленного на открытом огне, так и не удалось ничем заменить. Поэтому много владельцев загородных участков стараются оборудовать их беседкой с печкой и мангалом, чтобы можно было порадовать себя и друзей вкусным шашлыком, или мясом на гриле.

О разновидностях печек для садовых домиков, а также технологии их строительства своими руками вы узнаете из данной статьи, а фото готовых сооружений продемонстрирует наша фотогалерея.

Виды печек для беседок

Чтобы оборудовать свой загородный участок комфортным и современным местом для отдыха, достаточно соорудить домик с печкой, на которой можно будет готовить пищу.

Беседки с печкой могут быть самыми разными. Различают открытые садовые постройки с барбекю или мангалом. Также существуют беседки закрытые с печкой, сооруженные из кирпича, дерева, или камня.

Типы печей

Какую печь выбрать для беседки? Самые распространенные варианты:

  • барбекю-печь с мангалом — разновидность мангала с железной решеткой, и поддоном для угля, оснащенная дровницей и дымоотводом;

Сооруженная из кирпича печь-мангал для беседки, фото

  • барбекю с камином, мангалом или казаном. Его особенность – наличие широкой топочной части – портала. Используется такая печь и для приготовления пищи и для отопления помещения;

Печь-камин для беседки из клинкерного кирпича

  • русская печь в беседке с духовкой, мангалом или коптильней, которая позволяет не только приготовить разнообразную пищу, но и согреться зимними вечерами.

Мини русская печь для беседки – функционально и колоритно

  • печной комплекс — барбекю с мангалом, казаном и вертелом. Это своеобразная мини-кухня с несколькими местами для приготовления пищи, хранения и мытья посуды;

Пример проекта печного комплекса для беседки

Совет:  при выборе печи для беседки, обращайте внимание не только на внешний вид изделия, но и на его функциональность и долговечность.

По типу конструкции печи-барбекю для беседки могут быть тоже разными. Переносные конструкции удобны для отдыха небольшой компанией и могут использоваться где-угодно .

На заметку:  переносные мангалы компактны, но они не могут заменить полноценную печь.

Переносное барбекю с грилем

Существуют сборные печи барбекю стационарного типа. Изготавливаются они из бетона с добавлением каменной крошки. Конструкция имеет устойчивое основание, столешницу, место для хранения поленьев. Очаг разжигается на металлической плите, а дым от огня выходит через вытяжку.

Внимание:  устанавливать такие барбекю можно в домиках из дерева, кирпича, но только не брезентовых тентах, конструкции из поликарбоната.

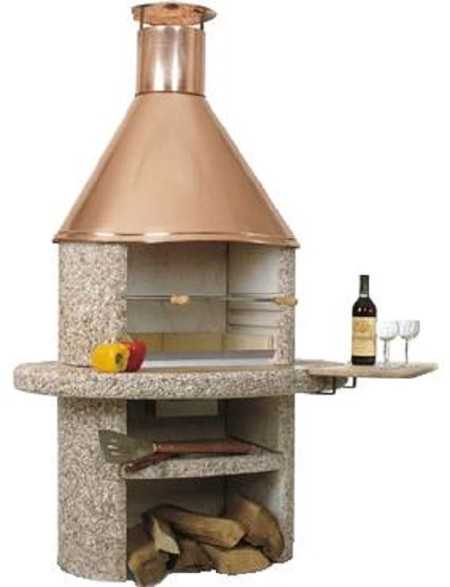

Сборная печь-барбекю, вес 500 кг

Любителям отдыха за городом придутся по душе финские беседки с барбекю. В центре застекленного деревянного садового домика располагается чугунная или стальная печь округлой формы – каждый может подойти к огню и пожарить себе мясо. Весь дым вытягивает специальная вытяжка, которая выходит наружу.

Это интересно:  данная печь очень удобна в использовании и весит на порядок ниже своего бетонного аналога – около 100-150 кг.

Финская беседка с очагом в центре

По эффективности и колориту нет ничего лучше стационарной печи для беседки из кирпича. При наличии опыта ее можно соорудить самостоятельно, или поручить возведение конструкции профессиональному печнику.

Кирпичное барбекю в открытой беседке

Печь, как правило,  размещают по центру помещения, или у задней стены, чтобы огонь был защищен от ветра. Так изделие будет презентабельно выглядеть, и им будет удобно пользоваться.

Фото печи для беседки с барбекю – дизайн в деревенском стиле

Строительство печки для беседки своими руками

Многих дачников интересует вопрос, как построить печь для беседки своими руками? Рассмотрим основные этапы возведения данной конструкции.

Планирование строительства беседки с печкой начинается с составления проекта. Это позволит определиться с размерами и сделать визуализацию сооружения.

Проект будущей постройки

Далее определяются с местом под строительство. Оптимальный вариантом будет ровное местечко в тени, защищенное от ветра.

Первым делом производиться разметка под фундамент. Его тип определяется весом постройки. Для садового домика с мангалом лучше всего подходит ленточный фундамент, глубиной 30 см.

Внимание:  от момента заливки бетона до начала возведения стен и печки должно пройти не менее 5-7 дней – это срок застывания фундамента.

Между фундаментом и полом конструкции необходимо проложить слой гидроизоляции. Далее производится заливка бетонного пола. В месте, где будет печь, лучше уложить металлическую плиту.

В постройке из дерева сначала устанавливают опорные столбы, и формируют крышу конструкции. Стенку, возле которой будет установлена печка, лучше выложить из кирпича – так она будет надежно защищена от ветра, попадания жара и высоких температур.

Основание для печи

Далее производится кирпичная кладка. Согласно порядовке, следует выложить 6 рядов – это и будет основание для печи с место для дров. После этого устанавливается первое перекрытие.

Совет:  первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.

6-й и 7-й ряды – установка перекрытия

Далее выполняется футеровка – выкладывание топки, установка дверцы. Толщина швов не должна превышать 3 мм, если они будут толстыми, кладка может разрушиться.

Внимание:  для футеровки и формирования внутренних стенок топки используются исключительно шамотные кирпичи.

Выкладывание топки печки

После 10 ряда с правого края печки устанавливают столешницу – каменную плиту. С левого края кладка топки продолжается.

Установка столешницы

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

Обратите внимание:  решетка должна быть съемной, чтобы ее периодически можно было чистить.

Вокруг решетки выкладывают жарочное пространство

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод  — кирпичная арка.

Совет:  чтобы свод был плавным, его устанавливают на предварительно изготовленный деревянный каркас, который после застывания раствора снимают.

Оформление жарочного шкафа

Ниже приведены точные порядовки – с 1-го по 17-й ряд. По данной инструкции построить печку сможет даже начинающий строитель.

Порядовка – ряды 1-17

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Перекрытие жарочной камеры печки

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Формирование козырька

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

Совет:  ровность кладки периодически проверяют строительным уровнем.

Завершение жарочной камеры

Дымовая труба возводиться на необходимую высоту. Сечение дымового канала по всей его высоте должно быть одинаковым. В перекрытие беседки делается отверстие, через которое дымоход выходит наружу.

Внимание:  при прокладывании дымохода через перекрытие беседки, необходимо соблюдать все строительные нормы и правила пожарной безопасности.

Формирование дымохода

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

Порядовка кирпича – ряды 18-29

Внимание:  в процессе работе следите за тем, чтобы швы между кирпичами были полностью заполненными раствором. Его излишки следует удалять немедленно, пока они не засохли.

Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции. По ее периметру можно установить ограждения – парапет, декоративные решетки.

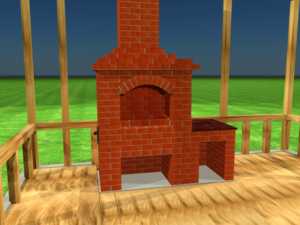

Пример того, как сделать деревянную беседку с печкой

Если печка построена из обычного кирпича, ее можно облицевать клинкерной плиткой, натуральным камнем. Саму беседку с печкой можно украсить цветами, обустроить живую изгородь.

Совет:  при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.

Варианты оформления печи в беседке, фото

Итог

Беседка с печкой – это уютной место для отдыха. Открытая постройка может использоваться для приготовления блюд летом, а в закрытой будет тепло и комфортно даже зимой. Печки для беседок могут быть разными – переносными, сборными и стационарными – все зависит от ваших предпочтений и финансовых возможностей. А, воспользовавшись нашими инструкциями, можно построить печку в садовом домике своими руками.

remonttool.ru

Печи из кирпича для беседок – схемы и чертежи популярных моделей

Отправить ответ

avatar
  Подписаться
Уведомление о
