Электрические распределительные коробки для скрытой проводки: монтаж, подключение

Монтажная коробка для скрытой проводки представляет собой контейнер, снабженный боковыми отверстиями и предназначенный для соединения электропроводов.

Данное приспособление позволяет обеспечить все приборы в квартире электричеством. Установить его самостоятельно не слишком сложно, если знать особенности монтажа.

Конструкция, разновидности по материалам изготовления

Корпус устройства бывает круглым или прямоугольным. Крышка прикрепляется при помощи винтов. Некоторые распределительные устройства имеют прокладки, дополнительно защищающие от влаги и пыли, а также сальники, позволяющие подключать трубы армированные, гофрированные или гладкие.

Такие коробки делают из металла и пластика. Последние используют, когда прокладывают кабели с изоляцией из ПВХ или используют проводку, заключенную в пластиковые трубы. Если проводку прячут в трубах из металла или применяют кабели в броне из стальных лент, лучше выбирать металлические коробки.

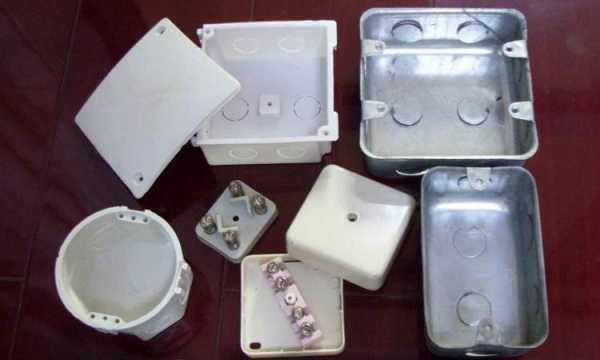

На фото представлены образцы металлических и пластиковых распределительных коробок для скрытой проводки:

Подобные устройства делают из материалов, способных обеспечить эффективную защиту проводки на весь период ее эксплуатации. Для производства корпусов применяют пластик и металл высокого качества. Материалы дополнительно защищают антикоррозийными красками и грунтовками.

Металлические изделия производят из листовой луженой стали. При пожаре такой корпус будет некоторое время защищать проводку. Можно успеть обесточить электрическую сеть.

Корпус из пластика не менее эффективен. Полипропилен, литой фторопласт не боятся активных веществ, хорошо защищают от поражения электрическим током. Во влажной среде такие устройства могут провести времени больше, чем металлические. Конечно, по прочности они уступают металлу, но в домашних условиях коробки очень редко подвергаются существенным нагрузкам.

Применение

Основная цель использования подобных устройств — обеспечение пожарной безопасности. Именно в местах, где соединяются провода, чаще всего возникает возгорание. При не слишком плотном контакте в соединении образуется большое сопротивление, что приводит к нагреву провода и иногда — к пожару.

Используя металлические коробки, вы сможете не волноваться о пожаробезопасности своего жилища. Даже если у вас дома установлено много бытовых приборов, возгорания не возникнет.

Монтаж

Монтируя устройство, нужно обеспечить к ней доступ. Эстетичность комнаты тоже не должна пострадать. Но первое требование все же гораздо важнее. Чтобы конструкция была практически незаметной, нужно отделать крышку материалом, сходным по цвету со стеной. Если вы планируете спрятать коробку под натяжным потолком, предусмотрите маленький люк.

В бетон

Установить в бетон вполне реально. Сначала нужно будет сделать штробу для посадки изделия в стене. Диаметр штробы должен соответствовать диаметру коробки:

  • подведите к месту подключения линию;
  • приготовьте алебастровый раствор, поместите его в штробу, слегка смоченную водой;
  • установите коробку заподлицо со стеной, прижмите, чтобы раствор хорошенько схватился, очистите шпателем остатки алебастровой смеси;
  • соедините между собой жилы;
  • поставьте защитную крышку;
  • заклейте обоями место монтажа или нанесите слой финишной штукатурки на крышку, сделав ее незаметной.

Способ монтажа установочной коробки в бетонную стену для скрытой проводки:

В кирпичную стену

Установка устройства в стену из кирпича похожа на монтаж в бетон. Производится она так:

  • Отключите электрическое питание в квартире.
  • Подберите место для установки коробки — как правило, ее располагают на расстоянии 15— 20 см от уровня потолка.
  • Спланируйте и разметьте систему, по которой будут подводиться и отводиться электрические кабели. Они должны идти только горизонтально или вертикально. Вам нужно обустроить сеть штроб к розеткам, приборам освещения и выключателям. Для этого допустимо использовать зазоры, имеющиеся между между плитами перекрытий.
  • Проложите кабели и закрепите их, подписав концы, чтобы не запутаться впоследствии.
  • Выбейте дрелью или перфоратором посадочное место под устройство в стене, заведите провода внутрь. Для этого потребуется дыра нужной глубины и подходящего диаметра. Из него удалите заглушки, проведите через отверстия кабели. Убедитесь, что коробка легко входит в подготовленную для нее нишу и не выступает из нее.

    Вставьте корпус, выровняйте его, после чего алебастром, гипсовой штукатуркой или строительным гипсом заделайте щели, уберите шпателем излишки раствора. Немного придержите конструкцию руками, чтобы смесь успела схватиться.

В древесину

Прятать в стенах, сделанных из древесины, распределительные коробки ни в коем случае нельзя. Их можно устанавливать лишь снаружи, выбирая для этого места, доступные для осмотра и регулярного обслуживания. В деревянном доме можно использовать лишь металлические изделия.

Подключение ответвительной коробочки

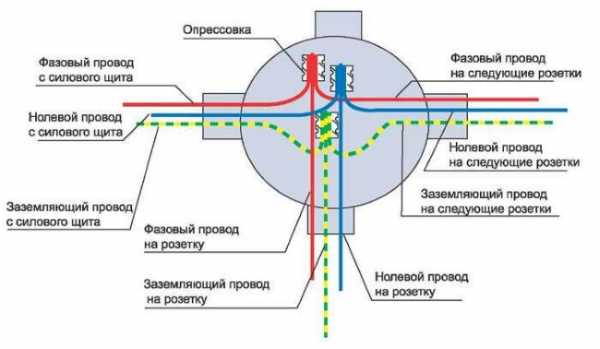

Схема соединения проводов определяется монтажной схемой, которую разрабатывают еще до начала проведения работ. В каждую коробку непременно заводят нулевой, фазный провод и заземление. В устройствах подключают провода, которые идут к выключателям и розеткам.


Поскольку коробка позволяет подключать разные группы проводов, учитывайте, что они должны относиться к одной сети, типу напряжения и одинаковому роду тока.

В одной конструкции нельзя соединять вместе линии радиосвязи, телефонную и оптоволоконную связь.

При отключении одной из линий в смешанной коробке распределительной непременно останется хотя бы одна активная цепь под действующим напряжением, что очень опасно. Следовательно, если вы планируете смонтировать различные линии, для каждой из них необходимо предусмотреть отдельную распределительную коробку.

При вводе кабелей в коробку их внешнюю оболочку разделывают таким образом, чтобы внутрь заходила хотя бы небольшая ее часть — 0,5—1 см. Чтобы кабель не выскальзывал, его тщательно закрепляют на входе и выходе, а также по всей трассе через каждые 60 или 80 см. Длина промежутков зависит от его жесткости.

Способы соединения проводов

Провода в распределительной или распаячной коробке для скрытой проводки можно соединять следующими способами:

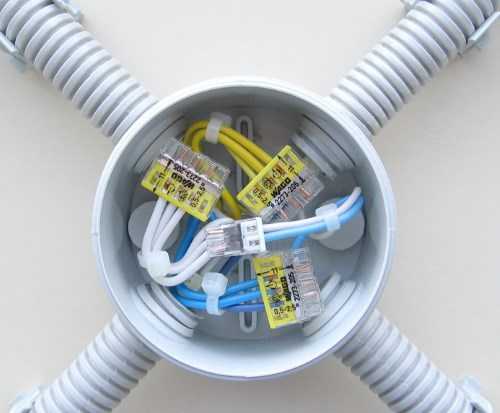

  • при помощи клеммных колодок — наиболее предпочтительный способ: такие колодки маленькие и легко помещаются в корпус, нужно будет только обрезать провода, соединить жилы и получившуюся сборку уложить внутрь;
  • методом пайки — он подходит для специалистов, поскольку человек, не имеющий опыта, потратит много времени на пайку, к тому же у него может не получиться действительно качественное соединение;
  • методом опрессовки — обеспечивает надежное неразъемное соединение, но данный способ трудоемок, он требует наличия алюминиевых или медных гильз, термоусадочной трубки. Кроме того, понадобятся пресс-клещи. Зачищенные жилы нужно будет вставить до упора в гильзы с обеих концов, после чего тщательно обжать их.

Перед обжатием на один из проводов требуется надеть термоусадочную трубку. Когда опрессовка будет окончена, трубку нужно будет сдвинуть на гильзу и нагреть, чтобы она дала усадку и обеспечила надежное крепление.

Узнайте из этого видео, какими способами можно соединять провода:

Многие по старинке используют метод скрутки. Действительно, он очень простой, но применять его нежелательно. Он не может обеспечить надежное соединение проводов, поэтому использовать его допустимо лишь в качестве временной меры.

Без полноценной доработки соединения применять данный способ запрещено.

Еще одно полезное видео о способах соединения проводов в распределительной коробке для скрытой проводки:

Где нельзя использовать разветвительные устройства

Стоит знать о том, что электрические распределительные коробки для скрытой проводки запрещено устанавливать:

  • около открытых источников воды;
  • рядом с водопроводными стояками;
  • под мойками;
  • вблизи источников временного и постоянного тепла — батарей, плит, кондиционеров с функцией обогрева и т.д.

Как видите, ничего сложного в монтаже распаечной коробки для скрытой проводки нет. Любой владелец квартиры сумеет справиться с подобной работой.

Нужно лишь помнить о правилах безопасности и производить установку только при отсутствии в сети электричества.

elektrik24.net

Скрутка проводов в распределительной коробке. Методы установки электрических распределительных коробок для скрытой проводки

Такая распределительная коробка (распаячная коробка), необходима для равномерного распределения мощности нагрузки по помещениям и местам потребления электроэнергии — это электрические приборы освещения, бытовая техника. Прежде всего, распределительная коробка для электропроводки обеспечивает пожарную безопасность и механическую прочность места соединения проводов.

Изоляция соединения проводов защитными колпачками

Распределительная коробка для электропроводки ставится во всех помещениях, а с нее разводят провода до выключателей, освещения и розеток. В последнее время наметилась тенденция, в квартирах и домах устанавливать общий квартирный щиток.

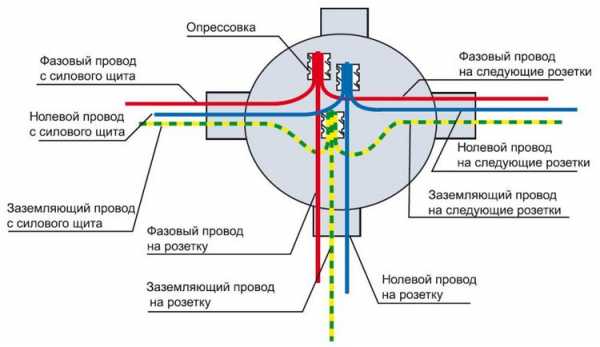

Соединение схемы электропроводки в распределительной коробке

Конечно это удобно, значительно увеличивается пожарная безопасность, а с другой стороны увеличение общей длины проводов, и соответственно затрат на монтаж электропроводки. В случае установленных квартирных щитков также ставится распределительные коробки в помещения для ответвления и подключения розеток шлейфом и различных групп освещения.

Установка распределительной коробки для электропроводки

Изготавливают распределительные коробки из металла или негорючего пластика. Она может быть круглой или прямоугольной формы и представляет собой небольшой короб с крышкой. Устанавливают их от потолка до 30 см, в зависимости от высоты потолка.


Вид распаяной распредкоробки с защитными колпачками

Монтаж проводки может быть двух видов — это скрытый, когда провода укладываются в штробы и заделываются или открытой — когда провода или кабель укладывают в кабельных каналах, укрепленных на стене. В зависимости от вида монтажа проводки имеется различие в установке коробки.

В случае со скрытой проводкой, распределительная коробка устанавливается заподлицо со стеной таким образом, чтобы можно было определить местонахождения распаячной коробки и не нарушить внешний вид стен. Обычно заделывают крышку короба так, чтобы пальцами можно было прощупать небольшой выступ крышки (вариант для обоев).

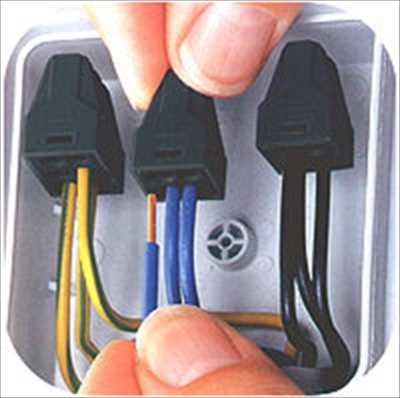

Соединительные клеммы в распаячной коробке

В подвесных потолках делают небольшой люк для удобного доступа к крышке коробки. По нагрузке для освещения достаточно сечения медного одножильного провода 1,5 мм2, а для розеток медный провод 2,5 мм2. Если провода разводятся от квартирного электрощита, тогда можно получить большое число проводов в электропроводке, которые маркируют, чтобы не запутаться.

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;
— белый цвет имеет фазный провод L;
— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.


Другой тип соединительных клемм в распаячной коробке

Использование цветов сильно упрощает монтаж электропроводки.

Способы соединений проводов в распределительной коробке

Соединение проводов в распределительной коробке проводится несколькими методами.

  1. Защищается провод от изоляции и затем снимается окись ножом. Каждый провод обслуживается отдельно. Далее провода скручивают пассатижами и паяют припоем с канифолью. Применять паяльную кислоту запрещается. Изолируют провода изолентой и пластмассовыми колпачками.
  2. Соединение проводов соединительными клеммами также возможно, но в этом случае уменьшается площадь соприкосновения соединяемых проводов, что увеличивает вероятность их нагрева.
  3. Сварка проводов считается самым надежным способом соединения электрических проводов.
    Перед сваркой провода также защищают от изоляции и скручивают. Сваривают провода небольшим сварочным трансформатором на 220 вольт с выходом 36 вольт и мощностью 200 ватт и выше. Один конец трансформатора через зажим типа “крокодил” соединяют со скрученными проводами на расстоянии 1 см от конца, а к концу провода прикладывают урывками (до получения навыка) другой конец провода с трансформатора с графитовым наконечником и сваривают. Изолируют сваренные концы также изолентой и колпачками из пластика. После изоляции провода аккуратно разводят в разные стороны так, чтобы все соединенные провода не соприкасались друг с другом.

Монтажная коробка для скрытой проводки представляет собой к

levevg.ru

Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

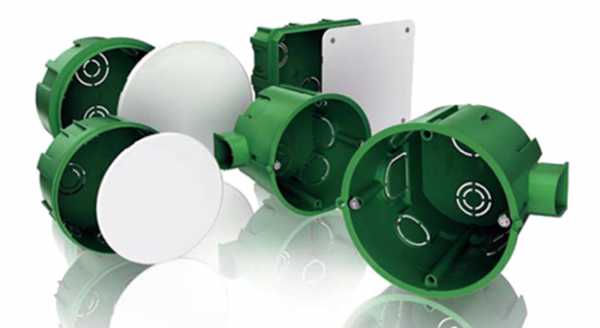

На фото представлены различные виды распределительных коробок

Итак:

  • Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
  • Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
  • Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
  • Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

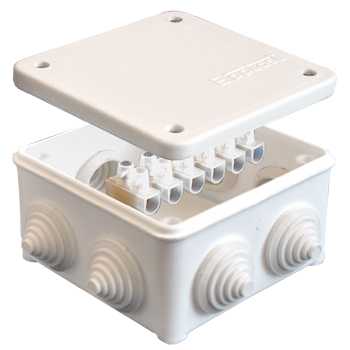

Распределительная коробка с клеммником

  • Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
  • Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

  • Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
  • Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
  • С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

  • Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
  • После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

  • Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

  • Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

elektrik-a.su

Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

  • обеспечение пожарной безопасности;
  • создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

  • круглые;
  • квадратные;
  • прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

superprovodka.ru

Коробка установочная. Виды, типы, фото, видео

С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.

Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).

Раньше для этих целей применялись подручные средства, как правило, жестяные консервные банки. Подобный монтаж не был ни быстрым, ни надёжным – нужно было проделать отверстия под провода, и проследить, чтобы они не повредились об рваные края.

Эволюция в электротехнике привела к тому, что производители электротехнического оборудования быстро откликнулись на возникшую потребность, и стали выпускать распределительные коробки самых разнообразных размеров, видов и предназначений.

Происхождение разнообразных названий

Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

Подобным образом возник ещё один термин – «расключение», образовавшийся из двух понятий – распределение и подключение. Когда говорят «расключение проводов», имеют в виду соединение в узлах соответствующих проводников согласно электрической схеме.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробкира спаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты

Называемые по-разному распределительные коробки различаются по другим признакам:

  • Размер, форма;
  • Материал изготовления;
  • Предназначение;
  • Способ монтажа относительно скрытой или открытой проводки;
  • Материал стены, в которую монтируется скрытая коробка;
  • Степень электрической защиты по IP;
  • Количество подключаемых кабелей;
  • Наличие встроенных клемм, шин подключения;
  • Характер распределения: вводная, проходная, концевая.
  • Способ монтажа защитной крышки.
Таблица степеней защиты

Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

  • от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;
  • степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;
  • от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;
  • тип проводки определяет форму и внешний вид коробки.
Таблица степеней защиты

Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка

Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.

Коробка для электропроводки скрытого типа

Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.

распредкоробка скрытого типа

Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

коронка на 60 мм

Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительныекоробки больших диаметров: 70, 80, 100 мм.

установка коробки распределительной

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.

Распредкоробка с клеммником

Коробка для наружной электропроводки часто эксплуатируется в неблагоприятных климатических условиях, поэтому необходима герметизация внутреннего пространства, чтобы проводники не подвергались коррозийному воздействию влаги и пыли, и что совершенно недопустимо – попаданию воды вовнутрь.

Герметичность коробки определяет её степень защиты IP (ingress protection – защита от проникновения). Первая буква означает защиту от пыли и твёрдых предметов, вторая — от влаги и жидкости.

Внешний вид герметичной распределительной коробки, предназначенной для работы в взрывоопасных условиях:

Различные виды распредкоробок в зависимости от предназначения

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото_УК2П

Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

распредкоробка для гипсокартона со специальны прижимными лапками

При монтаже открытой проводки на полу используют напольные распредкоробки:


Если электропроводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

распред коробка с люками

Напольные распредкоробки также могут иметь встроенные розетки:

распредкоробка в полу с розетками

Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.

Металлические рапсредкоробки

Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками:


Для работы в системах коммутации трехфазной нагрузки используют коробки с множеством клемм.


Для распределения трёхфазного напряжения уместней использовать в коробке несколько параллельных шин:

Итоги

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.

Чтобы своими руками установить любую представленную выше распределительную коробку, нужно изучать соответствующую инструкцию, в которой изготовитель должен подробно описать все характеристики и нюансы монтажа.

infoelectrik.ru

для скрытой проводки, распределительная для электропроводки в квартире, для открытой

Распаечные коробки можно приобрести в любом специализированном магазинеРаспаечная (разводная) коробка, распаечный короб – названия одного элемента. Схемы соединения проводов с использованием распаечных коробок, ничем не отличаются от схем без их использования. Но их наличие даёт ряд преимуществ. Самыми уязвимыми в электропроводке являются места соединения проводов, со временем контакт слабеет и повышается вероятность перегрева и возгорания. Распределительная коробка изолирует провода от горючих материалов. Их использование помогает существенно экономить на покупке проводов.

Распаечные коробки для скрытой проводки: как подобрать

Скрытая электрика в квартире – не просто возможность спрятать провода в стенах, это способ не нарушать декора или интерьера в целом. Это важный процесс, с грамотным подбором приборов освещения, розеток и выключателей, и обязательно распаечных коробок.

Подбирая распределительные коробки, обратите внимание на такие параметры:

  • Размер;
  • Форма;
  • Степень защищённости;
  • Цвет.

При выборе размера распаечных коробок обратите внимание на несколько факторов, сколько приборов и элементов электрической схемы в квартире, способ их подключения и размещения. Предположим от одной коробки отдельными проводами, необходимо запитать несколько розеток, один или два выключателя и пару светильников. Соединение такого количества проводов, будет объёмным и в коробке небольшого размера их будет сложно разместить, поэтому выбор коробку большего размера поможет избежать этих трудностей. Размеры варьируются: ширина или диаметр от 60мм до 100мм, и глубина от 30мм до 50мм.

Основные формы распределительных коробок представленных на рынке: квадратные, прямоугольные и круглые. Для скрытой проводки чаще всего применяют коробки круглой формы. Обусловлено это удобством монтажа. Достаточно лишь перфоратором с коронкой, просверлить нишу определённого диаметра и глубины и вмонтировать коробку.

Согласно правилам ПУЭ, все виды распаечных коробок должны изготовляться из негорючих материалов. Так же применяются металлические коробки.

При выборе распаечной коробки следует учитывать количество проводов электропроводки

Степень защищённости(IP) является очень важным параметром. Для скрытой проводки правилами ПУЭ установлена норма, которая должна быть не ниже IP24. Наиболее распространённые коробки для проводки скрытого типа, имеют защиту от попадания пыли в пределах от IP54 до IP55.

В настоящее время существует множество видов рапаечных коробок в различном цветовом исполнении. Подбор по цвету, поможет выгодно замаскировать коробки на фоне интерьера.

Коробки распределительные для открытой проводки: конструкция

Открытая проводка применяется в основном в нежилых помещениях, на улице, в частных домах (где использование скрытой проводки неприемлемо с точки зрения пожарной безопасности) или в качестве декора по задумке дизайнера. В этом случае очень важен правильный выбор надёжных и качественных рапаечных коробок. Ка и в случае с коробками для скрытого размещения, видов распределительных коробок открытого типа размещения огромное множество: по форме, размеру и цвету. Так же есть и свои особенности. Проще монтаж (коробки крепятся к поверхности саморезами и не надо сверлить отверстий в стене). При установке вне помещений (уличная установка), коробки более подвержены воздействию внешних факторов.

Распаечная коробка состоит:

  • Корпус из негорючего материала со встроенными резиновыми заглушками;
  • Крышки (из аналогичного материала) с резиновой или силиконовой прокладкой.

Резиновые заглушки на корпусе имеют ступенчатый рельеф, каждая ступень легко отделяется ножом, что позволяет подобрать нужный диаметр отверстия для провода. Прокладка в крышке позволяет добиться высокой степени герметизации бокса.

После завершения монтажа и расключения проводов, проследите за тем, что бы крышка плотно прилегала к корпусу.

Особое внимание стоит уделить степени защищённости IP. Так, как внешняя распаечная коробка подвергнута воздействию внешних факторов, защита должна составлять не менее IP55. Необходимое количество распределительных коробок, зависит от количества элементов в цепи( одна коробка – один механизм, блок механизмов).

Проводка без распаечных коробок: виды подключения

Если у вас нет желания видеть по всей квартире крышки от распаечных коробок или маскировать их под интерьер, можно прибегнуть к соединению электропроводки без их участия. Существует несколько видов коммутации проводов без распаечных коробок.

Варианты подключения:

  • Подключение каждого элемента с автоматом в щитке, отдельным проводом;
  • Разводка и соединение проводов осуществляется в подрозетнике;
  • Провода соединяются в токопроводящих клеммах механизмов.

Рассматривая вариант соединения каждого элемента отдельным проводом, нужно учитывать следующие особенности. Количество используемого провода (по сравнению с вариантом с распределительными коробками) увеличивается в разы, как и затраты на его покупку. Увеличивается объём работ, делать штробы придётся таких размеров, что бы проложить в них несколько проводов. Но с точки зрения безопасности, данный вид расключения, является самым надёжным, так как кабель прокладывается без лишних соединений и имеет всего две точки контакта.

При покупке распаечного коробка следует осмотреть его на наличие трещин

Использование установочных коробок (подрозетников). Такая «распайка» проводов, значительно упрощает работу, и снижает расходы. Для одиночных соединений с последующей установкой (например розетки), будет достаточно обычного подрозетника. Если соединений несколько или оно объёмное, можно воспользоваться углубленным подрозетником (которые стали достаточно популярными). Если после соединения нескольких проводов, монтаж механизма невозможен, или его устройство не предусматривалось, можно воспользоваться обычной заглушкой, что не испортит дизайна блока розеток.

Соединение проводов посредством клемм механизмов, очень распространено. Главное условие, клемма должна иметь возможность подключения нескольких контактов.

Внимание! Подключение через клеммы, допустимо только для фазного и нулевого провода. Контур заземления должен соединяться отдельным ответвлением.

Стоить знать, что при таком подключении, если выйдет из строя один из элементов, все последующие работать не будут.

Подключение распаечной коробки

Как правильно подключить (распаять) розетку в распределительной коробке? На первый взгляд, электромонтаж кажется сложной работой, нужны навыки, что электричество опасно и заниматься этим должны специалисты. Но так ли это?

Схема подключения питающего кабеля, провода от розетки и провода идущего на следующую распаечную коробку. Для примера используем трёхжильный провод со стандартными цветами изоляции: белый, синий и желто – зелёный.

Для работы потребуется:

  • Пассатижи;
  • Индикаторная отвёртка;
  • Клемники или изолента.

В первую очередь, необходимо при помощи индикаторной отвёртки убедиться, что линия обесточена. Затем вывести провода из распаечной коробки на розетку и на следующую коробку. Концы для соединения оставить примерно 10 – 15см. При помощи ножа, разделываем кабель.

В зависимости от способа подключения, провода зачищают на 10 - 12 мм (при использовании клемников), или 5 – 7 см (при соединении скруткой для последующей спайки или сварки).

 Соединяем все жилы по цветам ( три белых, три синих и три жёлто – зелёных). Осталось собрать распределительную коробку. Защёлкиваем крышку. Готово!

Монтаж распаечной коробки (видео)

Распределительные коробки. Нужны или они? Сколько ставить? Ответы на эти вопросы можно получить, лишь рассмотрев все стороны, взвесив все за и против. Но можно сказать с уверенностью, что их наличие повышает безопасность обслуживания и эксплуатации электрических схем, а так же позволяет существенно экономить финансово.



Добавить комментарий

6watt.ru

Распаячные коробки скрытой проводки для бетонных и кирпичных стен

Для чего необходима распределительная коробка

Внешне распределительная электрическая коробка выглядит обычной коробка, которая изготовлена из пластика и имеет крышку. В торцах коробки предусмотрены несколько отверстий, предназначенных для того, чтобы ввести внутрь неё электрические провода. Распределительные электрические коробки бывают двух типов - для установки со скрытой и открытой электропроводкой.

В том случае если производится прокладка открытой электропроводки, то распределительная коробка также устанавливается поверх стены. В случае со скрытой электропроводкой подобная коробка устанавливается в заранее приготовленное для неё место в стене и крепится там при помощи любой штукатурной смеси.

С открытой установкой распределительной коробки всё достаточно просто, а вот при скрытой установке коробка должна располагаться так, чтобы её крышка была хорошо видна и обеспечивался постоянный беспрепятственный доступ к проводам внутри коробки. Это нужно для того, чтобы при выполнении монтажа проводки имелась возможность для соединения электропроводов, а также, чтобы в случае возникновения каких-либо неполадок в процессе эксплуатации можно было бы легко их устранить. Кстати, достаточно распространённые неполадки электропроводки устраняются именно в её распределительной коробке, например, исчезает контакт и исчезает напряжение в электрической сети.

Одной из основных задач, решаемых при монтаже электропроводки, является обеспечение равномерного и предельно надёжного распределения по квартире электрической энергии. Для этого всю проводку делят на отдельные магистрали. Например, для каждой комнаты в квартире выделяется отдельный провод электрического питания, к которому осуществляется подключение всех электроприборов и осветительных устройств находящихся здесь. Назначением распределительной коробки является соединение между собой всех проводов, как потребляющих, так и питающих.

Как правило, распределительная коробка располагается в углу помещения, примерно в 30-ти см от поверхности потолочного перекрытия. Для того, чтобы она не смогла испортить внешний вид интерьера помещения, её чаще всего заклеивают обоями. В этом случае необходимо запомнить её месторасположение, чтобы при возникновении необходимости можно было бы легко отыскать распределительную коробку под обоями. Очень важно помнить, что установка распределительных коробок в ванных и душевых комнатах, а также в санузлах категорически запрещена.

Соединять электрическую проводку внутри распределительной коробки можно либо при помощи пайки, либо простой скрутив провода между собой. Хорошо использовать для этих целей специальные зажимы. Особенно важно, чтобы после окончания монтажа все оголённые части соединяемых проводов были надёжно изолированы. В этом случае никогда не возникнут какие-либо неожиданные неприятности.

shop220.ru

Ответвительная коробка для скрытой проводки – Монтаж распаячной коробки для наружной и скрытой проводки

Отправить ответ

avatar
  Подписаться
Уведомление о
