Чем проходной отличается выключатель от обычного

В настоящее время значительную часть электрической нагрузки составляют осветительные сети. Они являются неотъемлемой частью жилых и административных зданий, торговых комплексов, промышленных предприятий, то есть везде, где требуется постоянное освещение.

Осветительная сеть – это электрическая сеть, включающая в себя:

  1. Источник электроэнергии (трансформаторная подстанция).
  2. Соединительные кабели (провода).
  3. Коммутационные аппараты (автоматы, предохранители, выключатели).
  4. Электрическую нагрузку (энергосберегающие лампы, светодиодные лампы и др.).

Коммутационные аппараты

Коммутационным называется аппарат, совершающий операции по включению, отключению и переключению цепи. Для коммутации цепей в аварийных режимах (короткие замыкания, перегрузки) применяются автоматы и предохранители. Они выполняют защитную функцию, отключая цепь, при возникновении в ней больших токов, и таким образом предотвращая повреждение изоляции проводов и элементов нагрузки. Для коммутации цепей в нормальных режимах работы применяются выключатели (переключатели).

Выключения

Существуют разнообразные варианты исполнения выключателей. Они классифицируются по номинальному напряжению и току, климатическому исполнению и степени защищённости, конструкции, способу установки, типу управляющего органа (клавишные, тумблерные, тяговые, кнопочные, ползунковые) и другим критериям.

Самыми распространёнными являются выключатели клавишного типа. Конструктивно они состоят из следующих частей:

  1. Неподвижные контакты с клемниками для подсоединения проводов.
  2. Подвижные контакты, с воздействующими на них клавишами.
  3. Корпусные и крепёжные элементы.

Подсоединение выключателя к электрической цепи осуществляется путём включения его в рассечку (разрыв) именно фазного провода, а не нулевого, для обеспечения требуемой безопасности.

Классический выключатель

Обычный клавишный выключатель применяется для включения и отключения цепи

, питающей осветительное оборудование. В простом варианте имеет одну клавишу и управляет одним элементом (лампой). Также возможны более сложные варианты исполнения, когда выключатель имеет две, три и более клавиши, что даёт возможность управления большим количеством объектов. Подсоединение выключателя осуществляется с помощью двух клемников, расположенных, как правило, сверху и снизу и не является трудоёмкой задачей. Как правило, устанавливается рядом с дверным проёмом для удобства “управления светом”.

К достоинствам таких выключателей можно отнести простоту конструкции и подсоединения, а также небольшая стоимость.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

vchemraznica.ru

Отличие обычного выключателя от проходного

В настоящее время значительную часть электрической нагрузки составляют осветительные сети. Они являются неотъемлемой частью жилых и административных зданий, торговых комплексов, промышленных предприятий, то есть везде, где требуется постоянное освещение.

Осветительная сеть – это электрическая сеть, включающая в себя:

  1. Источник электроэнергии (трансформаторная подстанция).
  2. Соединительные кабели (провода).
  3. Коммутационные аппараты (автоматы, предохранители, выключатели).
  4. Электрическую нагрузку (энергосберегающие лампы, светодиодные лампы и др.).

Коммутационные аппараты

Коммутационным называется аппарат, совершающий операции по включению, отключению и переключению цепи. Для коммутации цепей в аварийных режимах (короткие замыкания, перегрузки) применяются автоматы и предохранители. Они выполняют защитную функцию, отключая цепь, при возникновении в ней больших токов, и таким образом предотвращая повреждение изоляции проводов и элементов нагрузки. Для коммутации цепей в нормальных режимах работы применяются выключатели (переключатели).

Выключения

Существуют разнообразные варианты исполнения выключателей. Они классифицируются по номинальному напряжению и току, климатическому исполнению и степени защищённости, конструкции, способу установки, типу управляющего органа (клавишные, тумблерные, тяговые, кнопочные, ползунковые) и другим критериям.

Самыми распространёнными являются выключатели клавишного типа. Конструктивно они состоят из следующих частей:

  1. Неподвижные контакты с клемниками для подсоединения проводов.
  2. Подвижные контакты, с воздействующими на них клавишами.
  3. Корпусные и крепёжные элементы.

Подсоединение выключателя к электрической цепи осуществляется путём включения его в рассечку (разрыв) именно фазного провода, а не нулевого, для обеспечения требуемой безопасности.

Классический выключатель

Обычный клавишный выключатель применяется для включения и отключения цепи, питающей осветительное оборудование. В простом варианте имеет одну клавишу и управляет одним элементом (лампой). Также возможны более сложные варианты исполнения, когда выключатель имеет две, три и более клавиши, что даёт возможность управления большим количеством объектов. Подсоединение выключателя осуществляется с помощью двух клемников, расположенных, как правило, сверху и снизу и не является трудоёмкой задачей. Как правило, устанавливается рядом с дверным проёмом для удобства “управления светом”.

К достоинствам таких выключателей можно отнести простоту конструкции и подсоединения, а также небольшая стоимость.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

Дом — это жилище, одно из тех мест человека, где он проводит большое количество времени. В доме должно быть комфортно, удобно и приятно находиться. Поэтому разработка дизайна, интерьера квартиры или дома так важна. Человек уделяет много времени выбору мебели, бытовой техники, но комфорт заключается не только в этом. Очень важной составляющей в любом помещении является свет. И не только само освещение и дизайн светильников, но так же размещение элементов его управлением, то есть выключателей.

На первый взгляд можно подумать, что ничего сложного или особенного здесь нет. Однако, не просто так существует такое множество типов выключателей. Электрики их не придумали для собственного развлечения. Разные типы подходят к различным схемам освещения, и предназначены для разных условий использования. Одним из интересных, а так же практичных, можно назвать проходной выключатель. Это интересное устройство и многие интересуются его предназначением, правильными схемами его подключения. Данная статья ответит на эти вопросы.

Чем отличается проходной выключатель от обычного

Проходной выключатель с виду не отличить от любого другого. Это пластиковая коробка с кнопкой — ничего особенного. Главное отличие данного типа устройства в его предназначении и внутренней конструкции.
В основном, для того, чтобы включить люстру или светильник в спальне, достаточно одного, обычного устройства, при нажатии на который, происходит замыкание цепи, вследствие чего загорается лампочка. Однако, бывают случаи, когда управлять светом нужно с 2х разных мест, при этом необходимо, чтобы включение и выключение обеими выключателями с этих мест происходило независимо друг от друга. Использование 2х обычных аппаратов для того, чтобы добиться такого эффекта не всегда удобно. В этом случае на помощь приходит проходной.
Этот аппарат как раз и предназначен для случаев, когда нужно управлять лампочкой из нескольких мест. Их внутренняя конструкция и схема подключения позволяют включать свет с одного выключателя независимо от положения (включен / выключен) другого. На самом деле, такие устройства правильней называть не выключателями, а переключателями потому, что они, по сути, просто перекидывают один контакт на другой. Но с народом не поспоришь: как назвал — так и будет. Кстати в обиходе, касательно, данных устройств можно встретить и название «перекидной», что тоже не совсем верно.

Когда может понадобиться

В чем же удобство проходного выключателя, и в каких случаях может применяться? Данный ответ подсказывает само название — он применяется в различных проходах. Например, длинные коридоры, или лестницы, как в технических помещениях, так и обычных жилых домах и квартирах. В чем плюсы?
Когда человек приходит домой, он включает свет в коридоре, раздевается, идет в другую комнату. При этом ему нужно либо выключать свет и бродить в потемках, либо оставлять свет включенным. С точки зрения экономии, второй вариант далеко не идеален. Проходной выключатель решает эту проблему: одно устройство человек ставит у входной двери,
второе — возле входа в другую комнату. Зашел в квартиру — включил свет, перешел в комнату — выключил. Удобно.

Можно например установить проходной выключатель в спальне и в коридоре

Еще случай: человек живет в доме с несколькими этажами. Когда он находиться на одном этаже, он включает лампочку. Но если ему нужно подняться или спуститься, а свет в этой комнате не нужен, безопасно спустившись по лестнице, человек выключает его вторым переключателем. Сделать это очень просто.
Существует множество ситуаций, когда управлять одним источником света необходимо с разных мест. Каждый может придумать свой вариант, главное, что реализация задуманного довольно проста и общая концепция применения проходного выключателя понятна. Теперь стоит подробнее рассказать о технических моментах управлением светом из различных мест. В частности о конструкции устройства и схеме его подключения.Особенность проходного выключателя и самая простая схема подключения

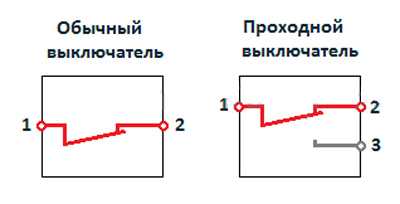

Проходной выключатель отличается от обычного тем, что имеет три контакта. Если у простого есть только 1 вход и 1 выход, то у проходного 1 вход и 2 выхода. На вход подается фаза, а дальше переключатель перекидывает ее либо на первый выход, либо на второй. То есть аппарат не размыкает цепь, а просто переключает ее. Благодаря этому он позволяет легко и просто построить схему управления одним источником с разных мест. А сейчас, все же стоит перейти к ответу на вопрос: как подключить проходной выключатель.
Самая простая схема подключения проходного выключателя выглядит следующим образом:

  • в соединительную коробку заводят кабель с тремя проводами: фаза, ноль, земля (если такое предусмотрено) от источника питания, такой же провод идет от лампочки и обоих выключателей;
  • ноль и землю со щитка, можно сразу подключить к светильнику;
  • фаза от лампочки подается на вход одного из проходных устройств;
  • фаза со щитка подключается к входу второго аппарата;
  • два выходных провода с первого выключателя подключаются к аналогичным контактам второго;
  • проверка результата. Теперь можно включать и выключать свет из разных мест.

Как видно, сделать такое не сложно, главное проявлять внимательность и аккуратность. Данная схема подключения проходного выключателя самая распространенная, но существуют и другие варианты.
Управление одним источником света из 3х мест
Бывают случаи, когда необходимо выключать одну лампочку и 3х мест (а то и более). Такое тоже возможно и сделать это легко. При этом остается базовая схема подключения проходного выключателя, но в цепь, между двумя устройствами добавляется еще перекидной. Он отличается от проходного тем, что имеет четыре контакта: 2 на входе и 2 на выходе. Два провода, которые идут с выхода первого проходного выключателя, подключаются на вход перекидного, а другие 2 (с выхода второго проходного) подключаются к выходу перекидного. После завершения работы вся схема отлично работает.

В заключение

Для того, чтобы сделать свой дом комфортным, необходимо уделять много внимания мелочам. Одной с таких и может стать система управления светом при помощи проходных выключателей. Реализуется это довольно просто, и эта статья только доказывает данное утверждение.

Понравилась статья? Поделитесь:

Советуем к прочтению

stroyka-electro.ru

Проходной выключатель: отличия и схема подключения

Дом — это жилище, одно из тех мест человека, где он проводит большое количество времени. В доме должно быть комфортно, удобно и приятно находиться. Поэтому разработка дизайна, интерьера квартиры или дома так важна. Человек уделяет много времени выбору мебели, бытовой техники, но комфорт заключается не только в этом. Очень важной составляющей в любом помещении является свет. И не только само освещение и дизайн светильников, но так же размещение элементов его управлением, то есть выключателей.
На первый взгляд можно подумать, что ничего сложного или особенного здесь нет. Однако, не просто так существует такое множество типов выключателей. Электрики их не придумали для собственного развлечения. Разные типы подходят к различным схемам освещения, и предназначены для разных условий использования. Одним из интересных, а так же практичных, можно назвать проходной выключатель. Это интересное устройство и многие интересуются его предназначением, правильными схемами его подключения. Данная статья ответит на эти вопросы.

Чем отличается проходной выключатель от обычного

Проходной выключатель с виду не отличить от любого другого. Это пластиковая коробка с кнопкой — ничего особенного. Главное отличие данного типа устройства в его предназначении и внутренней конструкции.
В основном, для того, чтобы включить люстру или светильник в спальне, достаточно одного, обычного устройства, при нажатии на который, происходит замыкание цепи, вследствие чего загорается лампочка. Однако, бывают случаи, когда управлять светом нужно с 2х разных мест, при этом необходимо, чтобы включение и выключение обеими выключателями с этих мест происходило независимо друг от друга. Использование 2х обычных аппаратов для того, чтобы добиться такого эффекта не всегда удобно. В этом случае на помощь приходит проходной.
Этот аппарат как раз и предназначен для случаев, когда нужно управлять лампочкой из нескольких мест. Их внутренняя конструкция и схема подключения позволяют включать свет с одного выключателя независимо от положения (включен / выключен) другого. На самом деле, такие устройства правильней называть не выключателями, а переключателями потому, что они, по сути, просто перекидывают один контакт на другой. Но с народом не поспоришь: как назвал — так и будет. Кстати в обиходе, касательно, данных устройств можно встретить и название «перекидной», что тоже не совсем верно.

Когда может понадобиться

В чем же удобство проходного выключателя, и в каких случаях может применяться? Данный ответ подсказывает само название — он применяется в различных проходах. Например, длинные коридоры, или лестницы, как в технических помещениях, так и обычных жилых домах и квартирах. В чем плюсы?
Когда человек приходит домой, он включает свет в коридоре, раздевается, идет в другую комнату. При этом ему нужно либо выключать свет и бродить в потемках, либо оставлять свет включенным. С точки зрения экономии, второй вариант далеко не идеален. Проходной выключатель решает эту проблему: одно устройство человек ставит у входной двери,
второе — возле входа в другую комнату. Зашел в квартиру — включил свет, перешел в комнату — выключил. Удобно.

Можно например установить проходной выключатель в спальне и в коридоре



Еще случай: человек живет в доме с несколькими этажами. Когда он находиться на одном этаже, он включает лампочку. Но если ему нужно подняться или спуститься, а свет в этой комнате не нужен, безопасно спустившись по лестнице, человек выключает его вторым переключателем. Сделать это очень просто.
Существует множество ситуаций, когда управлять одним источником света необходимо с разных мест. Каждый может придумать свой вариант, главное, что реализация задуманного довольно проста и общая концепция применения проходного выключателя понятна. Теперь стоит подробнее рассказать о технических моментах управлением светом из различных мест. В частности о конструкции устройства и схеме его подключения.

Особенность проходного выключателя и самая простая схема подключения

Проходной выключатель отличается от обычного тем, что имеет три контакта. Если у простого есть только 1 вход и 1 выход, то у проходного 1 вход и 2 выхода. На вход подается фаза, а дальше переключатель перекидывает ее либо на первый выход, либо на второй. То есть аппарат не размыкает цепь, а просто переключает ее. Благодаря этому он позволяет легко и просто построить схему управления одним источником с разных мест. А сейчас, все же стоит перейти к ответу на вопрос: как подключить проходной выключатель.
Самая простая схема подключения проходного выключателя выглядит следующим образом:

  • в соединительную коробку заводят кабель с тремя проводами: фаза, ноль, земля (если такое предусмотрено) от источника питания, такой же провод идет от лампочки и обоих выключателей;
  • ноль и землю со щитка, можно сразу подключить к светильнику;
  • фаза от лампочки подается на вход одного из проходных устройств;
  • фаза со щитка подключается к входу второго аппарата;
  • два выходных провода с первого выключателя подключаются к аналогичным контактам второго;
  • проверка результата. Теперь можно включать и выключать свет из разных мест.

Как видно, сделать такое не сложно, главное проявлять внимательность и аккуратность. Данная схема подключения проходного выключателя самая распространенная, но существуют и другие варианты.
Управление одним источником света из 3х мест
Бывают случаи, когда необходимо выключать одну лампочку и 3х мест (а то и более). Такое тоже возможно и сделать это легко. При этом остается базовая схема подключения проходного выключателя, но в цепь, между двумя устройствами добавляется еще перекидной. Он отличается от проходного тем, что имеет четыре контакта: 2 на входе и 2 на выходе. Два провода, которые идут с выхода первого проходного выключателя, подключаются на вход перекидного, а другие 2 (с выхода второго проходного) подключаются к выходу перекидного. После завершения работы вся схема отлично работает.

В заключение

Для того, чтобы сделать свой дом комфортным, необходимо уделять много внимания мелочам. Одной с таких и может стать система управления светом при помощи проходных выключателей. Реализуется это довольно просто, и эта статья только доказывает данное утверждение.



Загрузка…

3494

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

Отличие выключателя обычного от проходного


Проходной выключатель — назначение, схема подключения и принцип работы (100 фото)

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.

Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя — внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.

И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей

etkfaza.ru

Как сделать проходной выключатель из обычного

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются схемы подключения проходного двухклавишного выключателя. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки схем фотореле своими руками. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

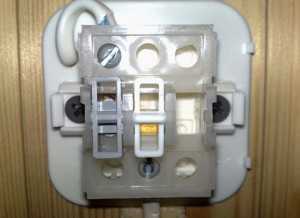

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

elektrik24.net

Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

   Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

          1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.





   Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

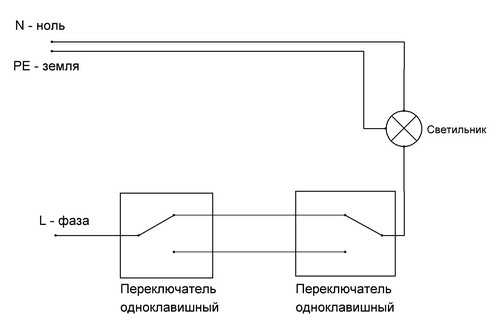

      2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

   Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

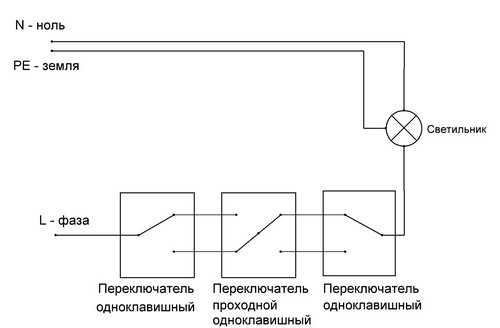

    3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

     В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

     Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit.

www.lum-art.ru

Чем проходной выключатель отличается от обычного


Чем проходной отличается выключатель от обычного

В настоящее время значительную часть электрической нагрузки составляют осветительные сети. Они являются неотъемлемой частью жилых и административных зданий, торговых комплексов, промышленных предприятий, то есть везде, где требуется постоянное освещение.

Осветительная сеть – это электрическая сеть, включающая в себя:

  1. Источник электроэнергии (трансформаторная подстанция).
  2. Соединительные кабели (провода).
  3. Коммутационные аппараты (автоматы, предохранители, выключатели).
  4. Электрическую нагрузку (энергосберегающие лампы, светодиодные лампы и др.).

Коммутационные аппараты

Коммутационным называется аппарат, совершающий операции по включению, отключению и переключению цепи. Для коммутации цепей в аварийных режимах (короткие замыкания, перегрузки) применяются автоматы и предохранители. Они выполняют защитную функцию, отключая цепь, при возникновении в ней больших токов, и таким образом предотвращая повреждение изоляции проводов и элементов нагрузки. Для коммутации цепей в нормальных режимах работы применяются выключатели (переключатели).

Выключения

Существуют разнообразные варианты исполнения выключателей. Они классифицируются по номинальному напряжению и току, климатическому исполнению и степени защищённости, конструкции, способу установки, типу управляющего органа (клавишные, тумблерные, тяговые, кнопочные, ползунковые) и другим критериям.

Самыми распространёнными являются выключатели клавишного типа. Конструктивно они состоят из следующих частей:

  1. Неподвижные контакты с клемниками для подсоединения проводов.
  2. Подвижные контакты, с воздействующими на них клавишами.
  3. Корпусные и крепёжные элементы.

Подсоединение выключателя к электрической цепи осуществляется путём включения его в рассечку (разрыв) именно фазного провода, а не нулевого, для обеспечения требуемой безопасности.

Классический выключатель

Обычный клавишный выключатель применяется для включения и отключения цепи, питающей осветительное оборудование. В простом варианте имеет одну клавишу и управляет одним элементом (лампой). Также возможны более сложные варианты исполнения, когда выключатель имеет две, три и более клавиши, что даёт возможность управления большим количеством объектов. Подсоединение выключателя осуществляется с помощью двух клемников, расположенных, как правило, сверху и снизу и не является трудоёмкой задачей. Как правило, устанавливается рядом с дверным проёмом для удобства “управления светом”.

К достоинствам таких выключателей можно отнести простоту конструкции и подсоединения, а также небольшая стоимость.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

vchemraznica.ru

Проходной выключатель

Дом — это жилище, одно из тех мест человека, где он проводит большое количество времени. В доме должно быть комфортно, удобно и приятно находиться. Поэтому разработка дизайна, интерьера квартиры или дома так важна. Человек уделяет много времени выбору мебели, бытовой техники, но комфорт заключается не только в этом. Очень важной составляющей в любом помещении является свет. И не только само освещение и дизайн светильников, но так же размещение элементов его управлением, то есть выключателей. На первый взгляд можно подумать, что ничего сложного или особенного здесь нет. Однако, не просто так существует такое множество типов выключателей. Электрики их не придумали для собственного развлечения. Разные типы подходят к различным схемам освещения, и предназначены для разных условий использования. Одним из интересных, а так же практичных, можно назвать проходной выключатель. Это интересное устройство и многие интересуются его предназначением, правильными схемами его подключения. Данная статья ответит на эти вопросы.

Чем отличается проходной выключатель от обычного

Проходной выключатель с виду не отличить от любо

etkfaza.ru

Отличие выключателя от проходного выключателя – Чем проходной отличается выключатель от обычного

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
