Очаг печь – пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Содержание

пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха. Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

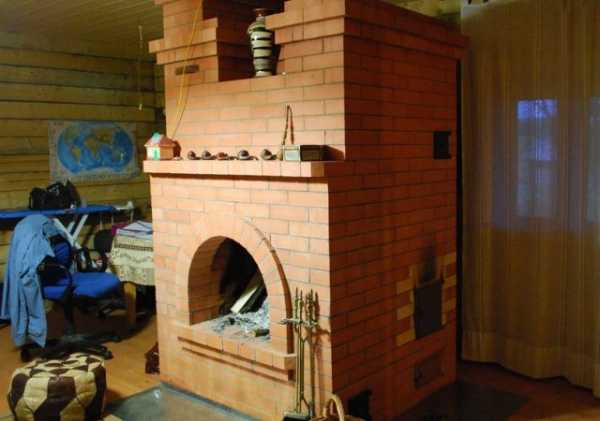

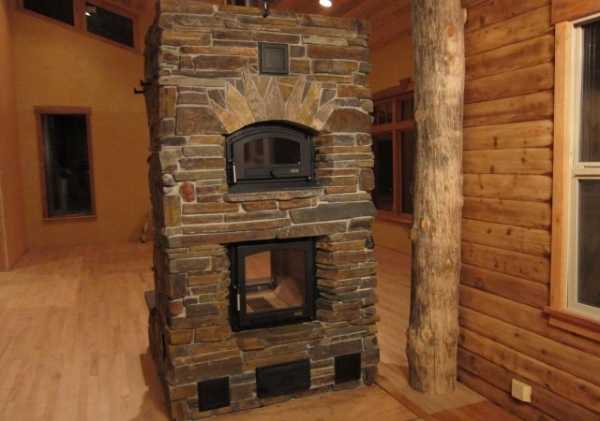

Печь — камин фото

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

  • Сильное желание отказаться от платной установки и все максимально делать своими руками;
  • Печной кирпич – около 8 сотен штук;
  • Жаропрочная кладочная смесь на основе глины –200 кг;
  • Дверка каминная с жаропрочным стеклом размером 500х500мм;
  • Дверка топочная печная чугунная, 200х250 мм;
  • Дверки поддувальные, 120х250 мм и 120х120 мм;
  • Три дверкипрочистные для очистки дымохода, 120х120 мм;
  • Два колосника для топок, 200х250 мм и 250х400 мм;
  • Чугунная варочная плита с конфорками, 410х720 мм;
  • Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
  • Стальной лист толщиной 3 мм и размером примерно 60х60 см;
  • Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
  • Отожженная проволока для закрепления дверок;
  • Сэндвич-труба и соединительные элементы для дымохода;
  • Доски и гидроизоляционные рулонные материалы для опалубки;
  • Бетон и бутовый камень для фундамента;
  • Сухой строительный песок, щебень;
  • Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

  1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
  2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
  3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
  4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
  5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

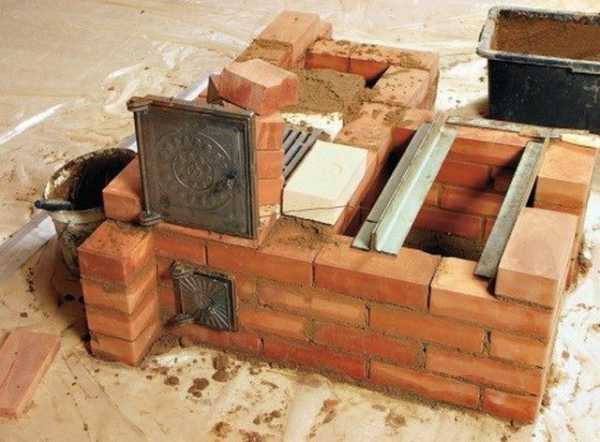

Технология кладки печи — камина фото

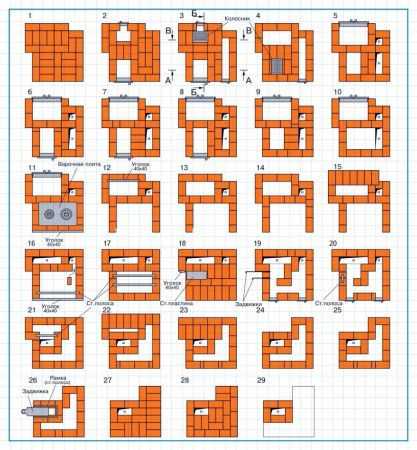

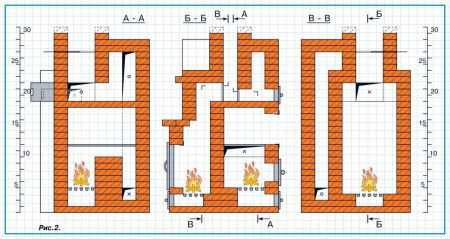

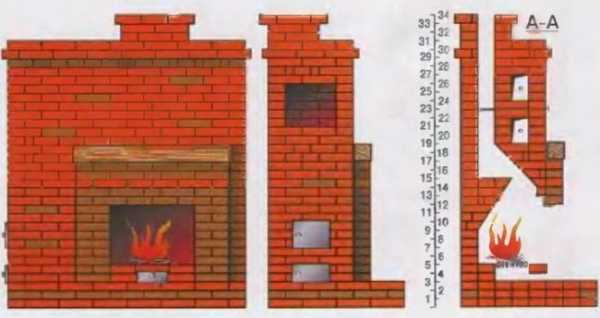

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

  1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
  2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
  3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
  4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

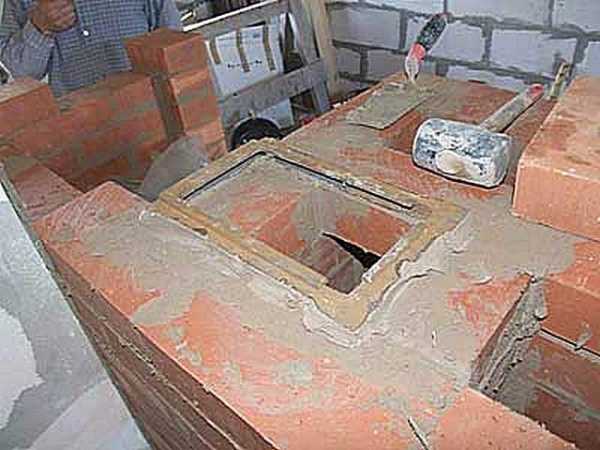

    Закрываем поддувало кирпичом

  5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
  6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
  7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
  8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

    Укладка 12 ряда кирпичей для печи — камина

  9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
  10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
  11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
  12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
  13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
  14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

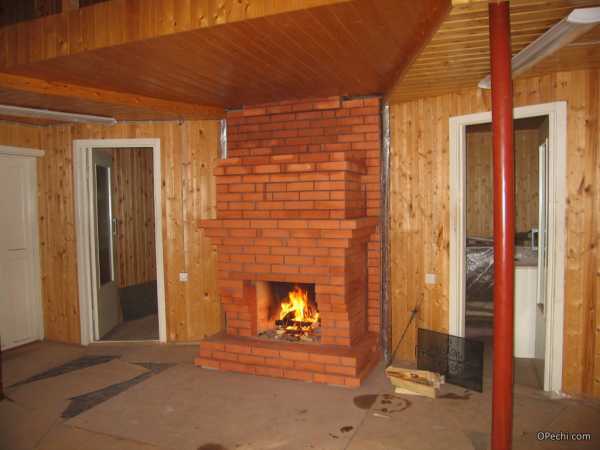

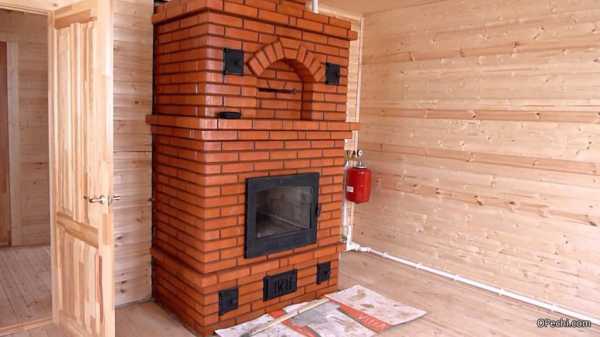

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Очаг — ремесленная компания печников. Кладка печей и каминов.

  • old.ochag.info
  • Магазин принадлежностей
  • Главная
  • Камины и Печи
    • Сводное
    • Наши Очаги
      • Сводное
      • Фотографии наших Очагов
      • Особенности Очагов
      • Виды Очагов
      • Выбор места для Очагов
      • Отделка Очагов
      • Топливо для Очагов
      • Топка Очагов
      • Основание для Очагов
    • Наши Камины
      • Сводное
      • Фотографии наших Каминов
      • Особенности Каминов
      • Виды Каминов
      • Выбор места для Каминов
      • Отделка Каминов
      • Топливо для Каминов
      • Топка Каминов
      • Основание для Каминов
    • Русские Печи
      • Сводное
      • Фотографии наших «Печей»
      • Особенности «Русских Печей»
      • Виды «Русских Печей»
      • Выбор места для «Русских Печей»
      • Отделка «Русских Печей»
      • Топливо для «Русских Печей»
      • Топка «Русских Печей»
      • Основание для «Русских Печей»
    • Летние Кухни
      • Сводное
      • Фотографии наших Кухонь
      • Особенности Летних Кухонь
      • Виды Летних Кухонь
      • Выбор места для Летних Кухонь
      • Отделка Летних Кухонь
      • Топливо для Летних Кухонь
      • Топка Летних Кухонь
      • Основание для Летних Кухонь
    • Банные Печи
      • Сводное
      • Фотографии наших Печей
      • Особенности Банных Печей
      • Виды Банных Печей
      • Выбор места для Банных Печей
      • Отделка Банных Печей
      • Топливо для Банных Печей
      • Топка Банных Печей
      • Основание для Банных Печей
    • Другие Печи
      • Сводное
      • Фотографии наших Печей
      • Особенности Других Печей
      • Виды Других Печей
      • Выбор места для Других Печей
      • Отделка Других Печей
      • Топливо для Других Печей
      • Топка Других Печей
      • Основание для Других Печей
    • Проектирование
    • Чистка и Ремонт
    • Что Надо Знать
    • Схема Работы
    • Работа Зимой
    • Список Услуг
    • Стоимость
    • Сроки
  • Истории
    • Наши Истории:
    • Мои Инновации!
    • «Дачный Ответ-1»
    • «Дачный Ответ-2»
    • В Архангельске
    • Николина Гора
    • Озера Селигер
    • Голландский Очаг
    • Тройная Работа
    • Старинные Печи
  • Ответы
  • Статьи
    • Содержание
    • «Вредное тепло»
    • О Русской печи
      • Из истории Русской печи
      • Священный Огонь
      • От «Чёрной» до «Белой»
      • Обращение с Русской печью
      • Русская печка лечит
      • Хорошо лежать на печи
      • Всегда при печи
      • Заготовка дров
      • Скутывание печи
      • Русский пряник

www.ochag.info

Русская печь – лучшая в мире!

  • old.ochag.info
  • Магазин принадлежностей
  • Главная
  • Камины и Печи
    • Сводное
    • Наши Очаги
      • Сводное
      • Фотографии наших Очагов
      • Особенности Очагов
      • Виды Очагов
      • Выбор места для Очагов
      • Отделка Очагов
      • Топливо для Очагов
      • Топка Очагов
      • Основание для Очагов
    • Наши Камины
      • Сводное
      • Фотографии наших Каминов
      • Особенности Каминов
      • Виды Каминов
      • Выбор места для Каминов
      • Отделка Каминов
      • Топливо для Каминов
      • Топка Каминов
      • Основание для Каминов
    • Русские Печи
      • Сводное
      • Фотографии наших «Печей»
      • Особенности «Русских Печей»
      • Виды «Русских Печей»
      • Выбор места для «Русских Печей»
      • Отделка «Русских Печей»
      • Топливо для «Русских Печей»
      • Топка «Русских Печей»
      • Основание для «Русских Печей»
    • Летние Кухни
      • Сводное
      • Фотографии наших Кухонь
      • Особенности Летних Кухонь
      • Виды Летних Кухонь
      • Выбор места для Летних Кухонь
      • Отделка Летних Кухонь
      • Топливо для Летних Кухонь
      • Топка Летних Кухонь
      • Основание для Летних Кухонь
    • Банные Печи
      • Сводное
      • Фотографии наших Печей
      • Особенности Банных Печей
      • Виды Банных Печей
      • Выбор места для Банных Печей
      • Отделка Банных Печей
      • Топливо для Банных Печей
      • Топка Банных Печей
      • Основание для Банных Печей
    • Другие Печи
      • Сводное
      • Фотографии наших Печей
      • Особенности Других Печей
      • Виды Других Печей
      • Выбор места для Других Печей
      • Отделка Других Печей
      • Топливо для Других Печей
      • Топка Других Печей
      • Основание для Других Печей
    • Проектирование
    • Чистка и Ремонт
    • Что Надо Знать
    • Схема Работы
    • Работа Зимой
    • Список Услуг
    • Стоимость
    • Сроки
  • Истории
    • Наши Истории:
    • Мои Инновации!
    • «Дачный Ответ-1»
    • «Дачный Ответ-2»
    • В Архангельске
    • Николина Гора
    • Озера Селигер
    • Голландский Очаг
    • Тройная Работа
    • Старинные Печи
  • Ответы
  • Статьи
    • Содержание
    • «Вредное тепло»
    • О Русской печи
      • Из истории Русской печи
      • Священный Огонь
      • От «Чёрной» до «Белой»
      • Обращение с Русской печью
      • Русская печка лечит
      • Хорошо лежать на печи
      • Всегда при печи
      • Заготовка дров
      • Скутывание печи
      • Русский пряник
      • Выпечка хлеба
      • Сушка в печи

www.ochag.info

Печь камин своими руками - руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Содержание статьи

Виды печей-каминов

Печь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.  строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

  • Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
  • Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
  • Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
  • Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
  • Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
  • Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
  • Гидроизоляционный материал — рубероид.
  • Доски для опалубки фундамента.
  • Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.
Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

  • В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
  • Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
  • Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
  • После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
  • Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.

Готовый фундамент с гидроизоляционным слоем и первыми рядами кладки

 После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

Схемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хор

Сечения В-В и Г-Г

ошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

Сечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)

Продолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладываются печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

  • Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
  • Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
  • На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.

Так устанавливаются чугунные дверцы

  • На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.

Установка дверец и металлических перемычек

  • На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
  • На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
  • С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.

Сверху печной топки готовится место под чугунную варочную плиту

  • На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
  • На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
  • На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
  • С двадцать первого ряда в кладку добавляется красный кирпич.
  • Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.

Установка задвижки

  • На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
  • С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
  • На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
  • Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
  • Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
  • В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
  • Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
  • Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.
Видео: интересный вариант многофункциональной печи-камина

Просушка готовой печи — камина

 Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

stroyday.ru

Кладка печей разного назначения - «Очаг» — ремесленная компания печников

  • old.ochag.info
  • Магазин принадлежностей
  • Главная
  • Камины и Печи
    • Сводное
    • Наши Очаги
      • Сводное
      • Фотографии наших Очагов
      • Особенности Очагов
      • Виды Очагов
      • Выбор места для Очагов
      • Отделка Очагов
      • Топливо для Очагов
      • Топка Очагов
      • Основание для Очагов
    • Наши Камины
      • Сводное
      • Фотографии наших Каминов
      • Особенности Каминов
      • Виды Каминов
      • Выбор места для Каминов
      • Отделка Каминов
      • Топливо для Каминов
      • Топка Каминов
      • Основание для Каминов
    • Русские Печи
      • Сводное
      • Фотографии наших «Печей»
      • Особенности «Русских Печей»
      • Виды «Русских Печей»
      • Выбор места для «Русских Печей»
      • Отделка «Русских Печей»
      • Топливо для «Русских Печей»
      • Топка «Русских Печей»
      • Основание для «Русских Печей»
    • Летние Кухни
      • Сводное
      • Фотографии наших Кухонь
      • Особенности Летних Кухонь
      • Виды Летних Кухонь
      • Выбор места для Летних Кухонь
      • Отделка Летних Кухонь
      • Топливо для Летних Кухонь
      • Топка Летних Кухонь
      • Основание для Летних Кухонь
    • Банные Печи
      • Сводное
      • Фотографии наших Печей
      • Особенности Банных Печей
      • Виды Банных Печей
      • Выбор места для Банных Печей
      • Отделка Банных Печей
      • Топливо для Банных Печей
      • Топка Банных Печей
      • Основание для Банных Печей
    • Другие Печи
      • Сводное
      • Фотографии наших Печей
      • Особенности Других Печей
      • Виды Других Печей
      • Выбор места для Других Печей
      • Отделка Других Печей
      • Топливо для Других Печей
      • Топка Других Печей
      • Основание для Других Печей
    • Проектирование
    • Чистка и Ремонт
    • Что Надо Знать
    • Схема Работы
    • Работа Зимой
    • Список Услуг
    • Стоимость
    • Сроки
  • Истории
    • Наши Истории:
    • Мои Инновации!
    • «Дачный Ответ-1»
    • «Дачный Ответ-2»
    • В Архангельске
    • Николина Гора
    • Озера Селигер
    • Голландский Очаг
    • Тройная Работа
    • Старинные Печи
  • Ответы
  • Статьи
    • Содержание
    • «Вредное тепло»
    • О Русской печи
      • Из истории Русской печи
      • Священный Огонь
      • От «Чёрной» до «Белой»
      • Обращение с Русской печью
      • Русская печка лечит
      • Хорошо лежать на печи
      • Всегда при печи
      • Заготовка дров
      • Скутывание печи
      • Русский пряник
      • Выпечка хлеба
      • Сушка в печи
      • Сушка ягод
      • Копчение
    • О прочих печах
      • Из истории каминов
      • Самобытность каминов

www.ochag.info

Печь-камин, принцип совмещения двух разных устройств в одно

Перед тем как рассматривать все вопросы, касающиеся объединения двух независимых устройств в одно, нужно разобраться в отличии печи от камина, ведь не всегда их можно узнать только по внешнему виду. В работе печь и камин используют горение топлива, обогрев помещения выступает, как основная функция, но камин должен нагреть только ту комнату, где он локализован, причем сделать это он должен быстро и эффективно. Печь же должна внести тепло во все комнаты дома и сохранять его некоторое время даже после полного сгорания топлива.

Реализуются основные задачи особенностями строения. В помещениях, которые не отличаются большими площадями, установить одно и другое устройство одновременно не представляется возможным, а отказываться от качественного отопления или уютного очага никто не хочет. Специально для таких случаев были разработаны готовые проекты, в которых происходит объединение печи и камина в одном устройстве.

Оригинальная конструкция островного плана

Варианты объединения

Подходов к решению проблемы объединения двух конструкций существует несколько. Их разновидность зависит от того, на каком этапе было принято подобное решение. Самыми популярными считаются два способа реализации поставленной задачи.

  1. Установка двух топок в одном корпусе. Как правило, уже на этапе заливки фундамента становится известно, что будущая конструкция будет выполнять два вида задач. По определенной схеме выкладывается корпус камина, в котором формируется две топки. Одна топка принадлежит печи, а вторая – камину. Распространенными являются модели, которые представляют собой с одной стороны печь с другой камин. Эти устройства обогревают разные комнаты, и складывается впечатление, что они раздельно функционируют.
  2. Оснащение топки печи стеклянной дверцей. Это позволяет с минимальным вложением денег сделать из печи-камин, сохранив все функциональные особенности первоначального устройства. Таким образом, печь-камин получается, благодаря элементарному дополнению.

В общем случае печь и камин, построенные из кирпича, совместить не так уж сложно. Но камнем преткновения все время выступает дымоход. Дело в том, что, по расчетам, площади дымовых каналов не совпадают. Металлические конструкции успешно справляются с подобной проблемой установкой усредненного варианта. Кирпичные модели часто требуют монтажа двух отдельных дымоходов.

Готовый каминно-печной комплекс

Несомненно, если совмещены два устройства в одно, то в этом наблюдаются только одни плюсы, однако, в том случае, когда первоначально построенная печь была возведена вашими предшественниками и вы желаете из нее сделать два функциональных устройства, то придется вызывать профессионального мастера. Даже если все работы планируется проводить самостоятельно, нужен четко разработанный план. В нем будет указано, как именно реализовать объединение.

Работа в двух режимах

Печь, совмещенную с камином, можно эксплуатировать в двух режимах. Эти режимы отличаются по назначению и производительности.

  • В режиме камина основное внимание уделяется визуализации самого процесса горения. Необходимо предоставить возможность наблюдать за пламенем из любого места комнаты, не стоит забывать, что в этом заключается одна из функций камина.
  • Что же касается выработки тепла, то оно должно быть представлено в виде направленного излучения. Такая энергия способна быстро согреть жильца, расположившегося неподалеку.

Чтобы иметь возможность переключения в режим камина, нужно обеспечить строительство вертикального прямого каминного дымохода. В этом случае огромная доля тепла будет уходить вместе с дымом, но такая конструкция поддерживает интенсивное горение, при котором происходит излучение инфракрасного тепла.

Кирпичное сооружение больших размеров

В режиме печи должно осуществляться эффективное использование тепла. Для этих целей предусматриваются некоторые технологические особенности строения топки, дымосборника, дымохода. Вспомните внешний вид русской печки, она занимает добрую площадь в хате, несмотря на свой относительно небольшой размер топки. В корпусе печи монтируется канал, по которому дым с теплым воздухом поступает в дымоход. По мере продвижения по каналу, воздух отдает часть своего тепла кирпичной кладке.

Если печь совмещенная с камином имеет две разные топки, то вопросов переключения из одного режима в другой возникать не должно, а вот совмещение в одно устройство с общей топкой требует внесения некоторых правил эксплуатации. Чтобы переключаться между режимами, нужно обеспечить перенаправление потока продуктов сгорания в одни или другой дымоход. Делается это с помощью обычной заслонки.

Основные виды

На словах довольно просто объяснить принцип объединения, по которому построена печка камин. Реальное же устройство осложнено тем, что сегодня принято оснащать ее дополнительными функциями. Так, существуют модели с духовками, варочными панелями, нишами для сушки фруктов, мангалами, барбекю и т.д.

  • Старинные традиции воплощены в современных печах с лежанками. Конечно, назначение свое печь несколько утратило, и лежанка служит, в большинстве своем, для придания колорита, зато она функциональна. В любой момент можно на нее забраться и согреться. Такие варианты печей требуют от помещения выделенной площади. Вот и думайте, где ее можно установить.
  • Пристенная дровяная печь-камин за счет своей формы занимает не очень много места, зато позволяет отапливать сразу две смежные комнаты. Она монтируется так, что топка ее выходит в одну комнату, а задняя стенка является частью перегородки. В небольшом доме такая конструкция обеспечит теплом в любую погоду.
  • Настоящим центром, который способен собрать вокруг себя всех желающих, является печь с духовкой и варочной панелью. Она может зонировать помещение, выделяя место для полноценной кухни и для прихожей. Чтобы встретить гостей и приготовить праздничный ужин достаточно разжечь только одну топку. В итоге можно получит тепло в комнате, отличный вид горящего пламени и массу возможностей для приготовления пищи.

Домашний очаг во время работы

Плюсы и минусы совмещенных устройств

Краткими итогами описанной выше теории будут являться выделенные достоинства и недостатки печей-каминов. Среди достоинства следует отметить:

  • Совмещение печи и камина в единое устройство дает экономию места без потери основных функциональных качеств каждого из них.
  • Возможность переключения между режимами позволяет использовать конструкцию при кратковременном пребывании в доме или в качестве настоящей системы отопления.
  • Довольно большая мощность печи обеспечит нагрев теплоносителя, значит, такую систему можно оснастить водяным контуром.
  • Дополнительные опции в виде варочной панели, мангала или духовки подчеркивают универсальность печки.
  • Излучение камина и теплоотдача печи при объединенной работе повышают КПД до 80%. С помощью печи-камина можно наполнить теплым воздухом сразу несколько комнат.

О недостатках таких устройств говорят редко, но они существуют:

Устройство топки многофункциональной кирпичной конструкции

На первом месте выступает огромная масса печи.

  • Выстроить на скорую руку печь-камин не получится, так как любая порядовка представляет собой довольно сложную схему.
  • Сложность в строении определяет сложность в обслуживании. Часто приходится производить чистку каналов, для чего необходимо частично разбирать лабиринт печи, а это достаточно трудоемкая задача.

Основные требования к объединенным моделям

Нередко возникают сомнения по поводу требований безопасности для объединенных каминов и печей. Все пункты, включая правильность выбора места локализации, считаются актуальными.

Необходимо спланировать установку печи-камина как можно раньше. Дело не только в том, что придется разбирать пол для строительства фундамента. Просто наличие в комнате такого массивного агрегата не может не сказаться на ее планировке. Поэтому заранее предполагайте отсутствие поблизости деревянных стен или горючих материалов. Если нет возможности исключить опасное соседство, то всему покрытию следует обеспечить огнеупорную изоляцию.

Правильный запуск новой печи считается залогом ее надежности. Выполните все требования по проведению сушки только что построенной конструкции. Остальные вопросы, которые касаются безопасности и соответствия изделия, предусмотрены в готовых проектах печей-каминов.

ochg.ru

Печка камин для дома своими руками: виды, дизайн, фото, топки

Камин — комнатная печь, которая генерирует тепло для отопления. Отличительное свойство такой печи — открытая топка, которая сообщается с обогреваемым пространством комнаты. Камины для дома не дают стабильного тепла, но позволяют быстро обогреть холодную комнату, а также создают уют и дарят эстетическое наслаждение. Как устроены дровяные камины, и какой из них лучше выбрать для жилого дома?

Принцип работы

Работа камина основана на излучении тепла от сгорания дров непосредственно в окружающее пространство. Это позволяет быстро прогреть комнату, но нагрев происходит только во время горения пламени. Как только топливо сгорает, очаг начинает остывать.

Примечание: Поскольку топка каминов открыта, к дымоходу предъявляются повышенные требования. Его тяга должна гарантировать непопадание дымовых газов внутрь помещения. Поэтому открытые печи имеют дымосборники и непосредственно дымоходы (трубы для удаления дымовых газов).

Открытыми являются классические камины. У них пространство топки не отгорожено от комнаты. Их тепло нигде не аккумулируется и полностью излучается внутрь помещения.

Открытый камин современного формата

Существуют другие виды — закрытые. У них пространство топки оборудовано закрывающейся дверцей из закалённого жаропрочного стекла. Это позволяет аккумулировать тепло и расходовать его на подогрев воды в теплообменнике.

Закрытый камин современного образца

Дровяные камины с закрытой топкой можно использовать в качестве дополнительного отопления. Они не отдают тепло непосредственно жилому пространству, но нагревают теплоноситель, который в дальнейшем греет радиаторы (трубы и батареи). При этом сохраняется декорирующая функция очага — он украшает пространство видом живого пламени за прозрачной дверцей.

Камин с трубами водяного отопления

Где нужен камин?

Примечание: КПД работы камина — наименьший среди других тепловых генераторов (обогревающих котлов, печей). Отопление комнаты открытой печью возможно при температурах выше +10ºC. Поэтому открытый камин в доме может быть только дополнительным обогревом, который помогает быстро поднять температуру в холодном помещении (за полчаса — на 10-15ºС).

Кроме того, открытые дровяные печки отличаются ещё одним — они используют для горения дров воздух комнаты и этим вентилируют пространство. Такое движение воздуха необходимо в помещениях с неприятным запахом.

Камин с дровами

Таким образом, дровяные камины выполняют тир функции:

  • Декоративную. При любом приезде гостей очаг становится центром, вокруг которого собирается вся компания.
  • Быстрый обогрев помещения — необходим в доме с периодическим проживанием (дача, в загородный коттедж).
  • Вентилирование — очистка комнаты от застоявшегося запаха.

Особенности монтажа камина в доме

Устройство открытой печи

Камин для дома состоит из следующих деталей:

  • Передняя часть (или декорирующая панель, портал). Его дизайн должен соответствовать внутреннему стилю комнаты.
  • Топка (или камера сгорания). У классической каминной топки пространство открыто, оно сообщается с пространством комнатой, излучает в неё тепло.
  • Дымосборник — это камера над топкой, она вмонтирована в стену и необходима для вовлечения образующихся при горении газов в трубу.
  • Дымоход — вертикальная высокая труба, которая обеспечивает вывод газов сгорания наружу. От размера дымохода зависит наличие тяги и ограничение попадания дыма в комнату. Кроме того, для каминных дымоходов необходим правильный расчёт размеров и качество исполнения. Иначе газы от сгорания дров будут попадать в комнату, коптить потолок и оседать в виде сажи.
Камин с открытой топкой

Виды каминов

Перечислим, какие виды каминов можно сложить или установить в доме:

  • Закрытый — заглублен в нишу стены. Второе название — английский.
Закрытый камин в доме
  • Открытый — расположен посредине помещения, его топливник открыт со всех сторон. Другие названия — швейцарский, альпийский.
Открытый камин в центре помещения
  • Полуоткрытый — аналог закрытого вида каминов, его пристраивают рядом со стеной без сооружения в ней ниши. При этом дымоход поднимается вверх вдоль стены.
Полуоткрытый камин в частном доме
  • Камин Томпсона — разновидность камина открытого вида, в котором геометрия топки устроена так, что все вертикальные стены отражают тепло от сгорания дров в комнату. Имеет увеличенный размер топки. Отличается лучшей теплоотдачей и изолирует помещения от попадания дыма.
Камин Томпсона
  • Камин с дверцей и теплоприёмником (позволяет аккумулировать тепло и использовать его на обогрев дома, подогрев водопровода). Обеспечивает дополнительный обогрев помещения.
Камин с дверцей
  • Печь-камин — устройство, в котором совмещены функции отопительного котла и декоративного камина. Работает в качестве основного отопления.
Печь-камин

Современные модели открытых печей могут расходовать на обогрев и образование тепла разные виды энергоносителей — электричество, газ, биотопливо. По признаку используемого топлива их классифицируют на дровяные, электрические, пеллетные, биотопливные, газовые.

Также различают внешний стиль оформления. По этому признаку камины называют классическими, современными, изразцовыми, сельскими и др.

Электро- и биокамин: имитация огня

Какие виды каминов популярны в продажах? В век имитаций широко распространяются различные заменители. Так дровяные камины, которые демонстрируют живое пламя, вытесняются более дешёвыми устройствами с имитацией огня. Они изображают вид натурального пламени и работают на других видах энергоносителей. К ним относят электрокамины и модели на биотопливе.

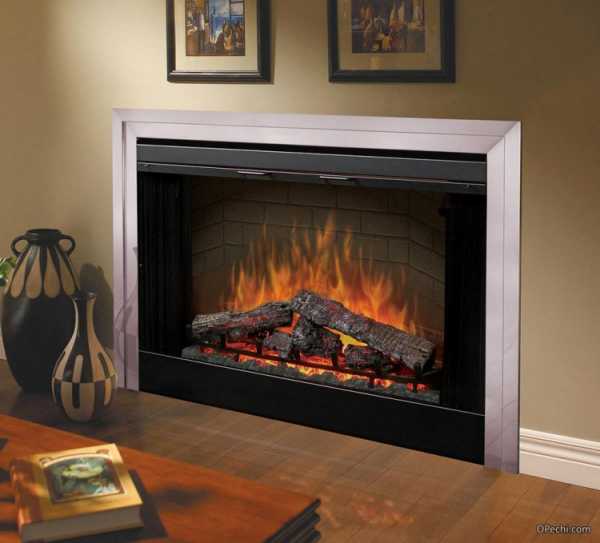

Электрокамин

Электрокамин — устройство, которое излучает тепло от инфракрасного обогревателя. Он имитирует присутствие пламени (лоскутами ткани в потоках поднимающегося воздуха, или пластиковыми копиями дров, в которые встроены мигающие лампочки).

Биокамин в доме

Ещё один вид устройства, которое имитирует живое пламя — биокамин. Он работает на основе биотоплива (спирта). При сгорании его паров количество углекислых газов ничтожно мало, поэтому такому устройству не нужен дымоход. Ещё одно преимущество биокаминов — пламя действительно настоящее.

Основной обогрева дома: печь-камин

Обыкновенный камин образует недостаточно тепла для зимнего обогрева. В нём нет аккумулирующей камеры, стенки которой могли бы нагреваться и после — отдавать тепло. Поэтому традиционные дровяные камины слабо обогревают жилое пространство.

Для того чтобы любоваться живым пламенем и обеспечить дом надёжным теплом, камины совмещают с отопительными котлами. Такие конструкции получили название каминных печей.

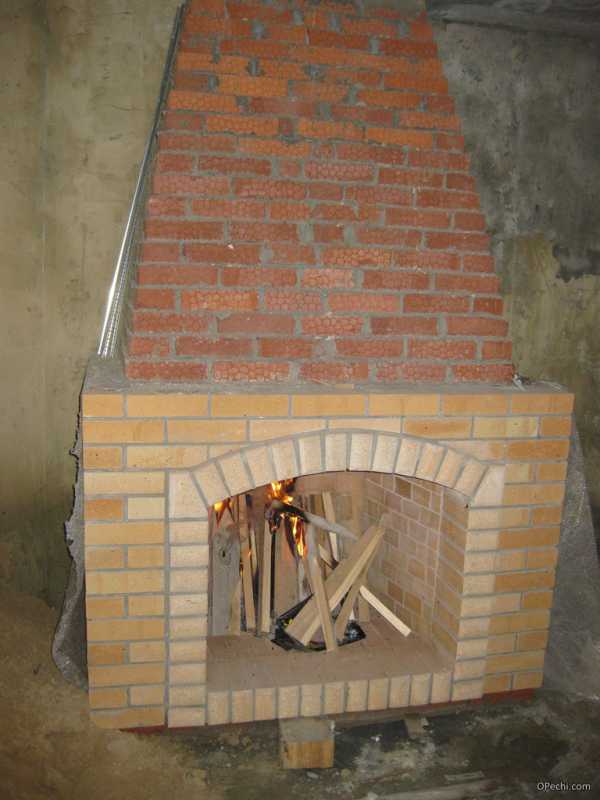

Печь-камин нового формата

Существуют различные варианты таких отопительных устройств — дровяные стационарные печи-камины из кирпича (их можно сложить своими руками) и металлические котлы с дополнительной открытой камерой (их лучше приобрести в готовом виде). Печка камин для дома может иметь встроен духовой шкаф и варочную поверхность для приготовления еды, два дымохода и две топки.

Мнение специалиста о камине в доме

В таких устройствах печь и камин могут работать по отдельности или вместе. Для этого в конструкции предусмотрено несколько задвижек, которые регулируют поток горячего газа и направление его движения.

Камин с водяным контуром

Существуют другие конструкции открытых печей, которые могут использоваться для дополнительного обогрева. В них устанавливают дверцу и теплообменник с водяным контуром. Дровяные камины с дополнительным водяным контуром называют термокаминами.

В качестве водяного контура используются трубы или ёмкости, внутри которых подогревается вода или другой жидкий антифриз. Водяной контур (теплообменник) встраивается в общую систему отопления и является её элементом. Он аккумулирует тепло и передаёт его в общую систему.

Печь-камин с водяным контуром отопления

Камин с водяным контуром сложен в установке. Чтобы подключить его своими руками — необходимы строительные и инженерные знания. В конструкцию входит теплообменник, трубы для подачи и отвода воды, защитные устройства (термодатчик, аварийный клапан). Кроме того, топка для такого камина выполняется в виде закрытой камеры. Для этого наружную сторону топки ограничивают дверцей с прозрачным жаростойким стеклом. Цена камина с водяным контуром выше, чем классической открытой печи.

Различные модели открытых печей декорируют и обогревают помещение. Камин для дома — элемент уюта и роскоши, устройство дополнительного отопления. Он не может быть основным котлом, но позволяет улучшить работу отопления, ускорить прогрев помещения после длительного отсутствия, избавить комнату от неприятного застоявшегося запаха.

Сложности монтажа камина в загородном доме

opechi.com

Очаг печь – пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Отправить ответ

avatar
  Подписаться
Уведомление о
