Новые электросчетчики – самостоятельная замена и принцип работы

Содержание

самостоятельная замена и принцип работы

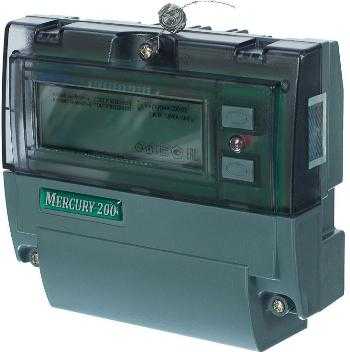

Счетчики электроэнергии новые начали приходить на смену счётчикам индукционного типа в 90-х годах. Это случилось из-за того, что развитие интегральной электроники шагнуло вперёд, тем самым сделав требуемые элементы и новые счетчики электроэнергии доступнее.

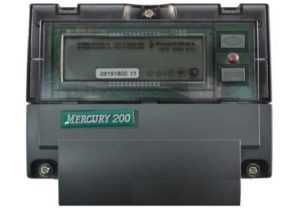

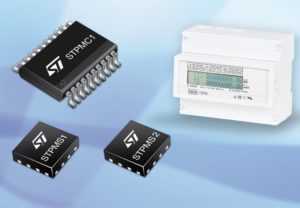

Самые простенькие модели однофазного типа основаны на специальных микросхемах, что могут измерять мощность и преобразовывать её в частоту. Данные микросхемы имеют две 16-ти разрядные сигма-дельта АЦП, что являются аналоговой моделью цифрового преобразователя.

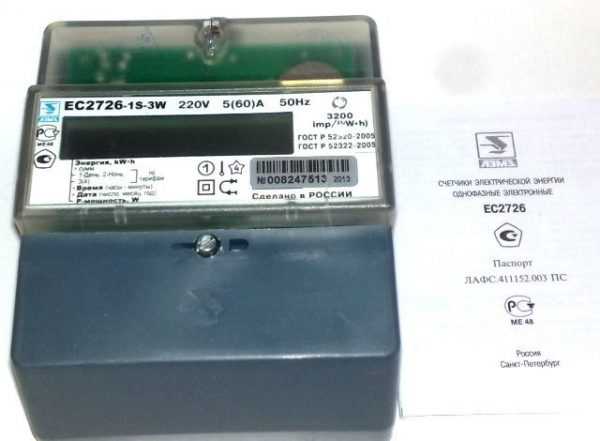

Электронные счётчики представляют собой преобразователи аналоговых сигналов в частоты следования импульсов, подсчитав которые становится видно объём прошедшей электроэнергии. В отличие от индукционных приборов учёта у них отсутствуют вращающиеся элементы. Помимо этого, с их помощью можно получить больший интервал входящего напряжения, сделать многотарифную систему учёта, посмотреть объём израсходованной электроэнергии за конкретный период. Часто электронные счётчики электроэнергии используются для внедрения в системы АСКУЭ.

Принцип работы устройства

Работает всё таким образом, что на вход одной из них подаётся сигнал напряжение сети, что проходит через трансформатор напряжения или термостабильный резистивный делитель. На другой вход идёт сигнал напряжения, что образовывается, когда ток нагрузки проходит по особому низкоомному шнуру или трансформатору тока. После этого оба сигнала, что были преобразованы в цифровые формы, уже перемноженные попадают на фильтр низкой частоты, чтобы выделить постоянную составляющую активной мощности. После фильтра низкой частоты сигнал приходит к преобразователю мощности в частоту, по выходу из которого сигнал является доступным к передаче к электромеханическому счётному устройству или к обработке микроконтроллером.

В моделях посложнее, электронные счётчики включают в себя помимо информационного семисегментного жидкокристаллического индикатора такие модули, что позволяют осуществлять тарифный учёт, приём и передачу информации и управлению подключённой нагрузкой. Потому что счётчик имеет различные полупроводниковые устройства, а в частности микросхемы и индикаторы, в нём имеется встроенный блок питания, что способен преобразовывать переменное напряжение сети в постоянное, которое требуют внутренние электронные схемы для собственного питания. За счёт широкого функционала данных устройств, они могут быть использованы во множестве отраслей, в которых важен точный контроль электроэнергии.

Компоненты электросчётчиков

Из главных компонентов электросчётчиков можно выделить:

  • ЖКИ дисплей – это многоразрядное буквенно-цифровое устройство индикатор, что предназначается для индикации режима работы, информирования о том, на сколько была затрачена энергия, показа даты и актуального времени.
  • Источник питания для электросхемы – нужен, чтобы получать ток для запитывания микроконтроллера и остальных частей электросхемы.
  • Микроконтроллер – это сердце, которым обладает электросчетчик.
  • Трансформатор тока – служит для преобразования тока.
  • Часы реального времени – требуется для счёта даты и времени. Иногда эту функцию может выполнять микроконтроллер.
  • Телеметрический выход – используется с целью подключения счётчика в системы АСКУЭ или к компьютеру.
  • Супервизор – создаёт сигнал сброса для микроконтроллера в момент включения и выключения питания, а также отслеживает изменения входящего напряжения.
  • Оптический порт (если предусмотрен) – даёт возможность для съёма информации с электросчётчика, а иногда и для задания требуемых параметров счётчика.
  • Органы управления – различные дополнительные возможности управления.

Все возможности, которые имеются в электросчётчике, варьируются от ПО, которым наделён микроконтроллер. В данный момент счётчики развиваются в плане оснащения новыми возможностями. Это может быть контроль состояния питающей среды, с возможностью передачи данных в диспетчерский центр. Становится популярной функция, позволяющая ограничить мощность. При превышении заданной мощности потребления, счётчик способен отключить потребителя от питания. Контактор способен управлять подачей напряжения к счётчику, задавая определённый ток. Добавляются возможности отключения потребителей, когда идёт превышение отведённого им лимита электроэнергии или же по истечении предоплаты электроэнергии. Есть модели счётчиков, которые имеют возможность считывать пластиковые карты и пополнять баланс на зарегистрированный счётчик не выходя из дома.

Можно ли самому заменить индукционный счётчик на электронный

Устанавливать электронные приборы учёта можно лишь по разрешению поставляющей электроэнергию организации. Установка проводится только специалистами фирмы, у которой есть лицензия. Учитывая стандартный договор энергоснабжающей организации – демонтаж счётчика и повреждение пломбы является грубейшим нарушением правил. За это вводятся санкции, по которым происходит перерасчёт электроэнергии в многократно завышенном объёме.

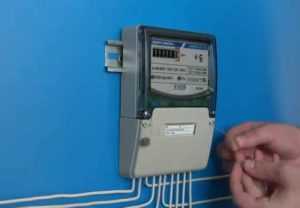

Как только счётчик был установлен, следует вызвать сотрудника энергопоставляющей организации для опломбировки и проверки подключения. После этого сотрудник должен зарегистрировать счётчик и зафиксировать текущие показания на нём. По завершении этих операций снятие показаний будет проходить по электросчётчику.

Преимущества электросчётчиков

Такой счётчик является многофункциональным. Кроме измерений израсходованной энергии он способен измерять параметры электросети, создавать учётные задачи в межсистемных и сетевых перетоках и прочее. Также можно выделить:

  • Более высокий уровень точности и надёжности;
  • Монтаж может происходить не только в помещениях, но и на улице. Это связано с возможностью переносить перепад температуры и более высоким уровнем защиты;
  • Поддержка расчета показаний по двум или более тарифам. Данный счетчик электроэнергии в значительной мере помогает сэкономить на плате за электричество в ночное время суток.

amperof.ru

Как понять, что пора менять счётчик электроэнергии, и как выбрать новый

Счётчик электроэнергии — это то, с чем приходится сталкиваться каждому. И не важно, технарь вы или гуманитарий, — разбираться в приборе необходимо. От этого зависит, сколько придётся платить за свет в конце месяца. Если об электрическом счётчике вы знаете только то, что он висит где-то в прихожей, а иногда приходят люди в спецовках, чтобы «снять показания», задумайтесь. Может, он уже давно работает неправильно и его пора менять?

Когда пора менять счётчик электроэнергии

Согласно действующему законодательству

, счётчик электроэнергии считается вышедшим из строя, если:

  1. Не отображаются результаты измерений.
  2. Есть нарушения контрольных пломб и (или) знаков поверки.
  3. На приборе есть механические повреждения.
  4. Превышена допустимая погрешность показаний.
  5. Истёк межповерочный интервал устройства.

Не отображаются результаты измерений / отсутствует пломба / есть механические повреждения

Оцените внешний вид вашего счётчика. Его пора менять, если:

  1. Диск индукционного электросчётчика не вращается или вращается рывками.
  2. У электронного электросчётчика не работает дисплей или индикатор.
  3. Сорвана защитная пломба или повреждена специальная наклейка.
  4. Нарушена герметичность корпуса счётчика, есть сквозные отверстия или трещины.
  5. Повреждено или разбито смотровое стекло.

Счётчик неправильно отображает количество потребляемой электроэнергии

Счётчик работает при выключенных электроприборах

Такое явление называется самоходом. Чтобы исключить его, достаточно провести простой эксперимент: выключите на щитке все рубильники, кроме входного (подходящего к счётчику). Таким образом вы обесточите квартиру, но оставите работающим прибор учёта электричества. А теперь надо внимательно следить за диском или световым индикатором на счётчике.

Не лезьте в щиток без минимальных знаний правил безопасности: электричество не игрушка! И не забудьте перед тем, как обесточить квартиру, сохранить все документы на компьютере и выключить сложную технику.

Если самоход на приборе отсутствует, то за 15 минут диск совершит не больше одного полного оборота, а индикатор мигнёт не больше одного раза. Всё происходит чаще? Значит, электросчётчик сам накручивает показания, а вы переплачиваете.

Класс точности прибора не соответствует нормативным требованиям

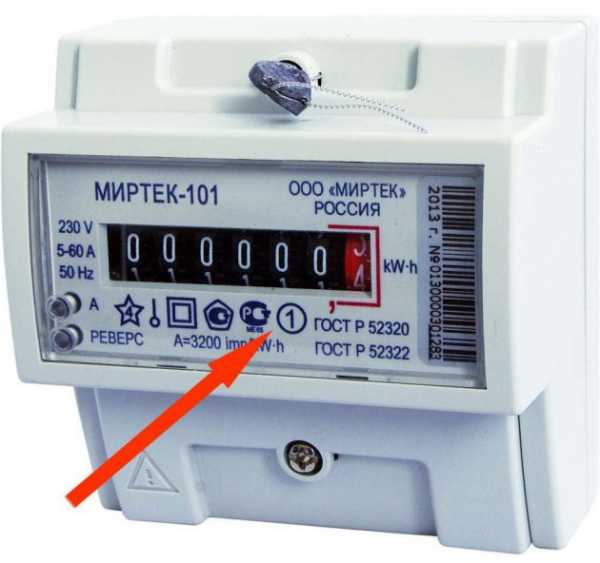

У каждого счётчика электроэнергии свой класс точности. Он сообщает о допустимой погрешности измерений. Класс точности счётчика указан на циферблате в кружочке:

Согласно действующему законодательству, можно использовать только приборы учёта с классом точности 2,0 и выше (то есть 1,5 или 1). Это означает, что такой прибор будет отображать затраченные 100 ватт с погрешностью максимум 2%: от 98 до 102 Вт.

Если на вашем счётчике указан класс точности от 2,5, прибор подлежит замене. Так как в этом случае энергоснабжающая компания может абсолютно законно не принимать его показания для расчёта и потребовать заплатить за свет исходя из соответствующих нормативов. А они могут оказаться выше вашего уровня потребления.

Погрешность измерений больше положенной

Даже если класс точности в норме, прибор может неправильно учитывать потребление электричества. Или завышать (что заставляет нас переплачивать), или занижать показания (а за это к вам может предъявить претензии энергоснабжающая организация). Проверить исправность счётчика легко.

  1. Выключите все электроприборы в доме.
  2. Показания счётчика не должны меняться после этого: запишите или запомните их.
  3. Включите один прибор с известной вам мощностью потребления электроэнергии. Например, лампочку на 100 Вт.
  4. Через час проверьте показания счётчика. Они должны увеличиться ровно на уровень потребления электроэнергии включённого прибора. В случае лампочки показания должны будут измениться на 0,1 кВт.
  5. Если показания счётчика другие, они должны отличаться от требуемых на погрешность, предусмотренную классом его точности, то есть максимум на 2%.
  6. Если допустимая погрешность превышена, счётчик пора менять.

Истёк межповерочный интервал устройства

Межповерочный интервал — это срок, в течение которого гарантируется точная работа конкретного прибора. Он устанавливается производителем, указывается в сопроводительной документации к счётчику и обычно составляет 6–16 лет. Когда этот срок кончается, счётчик электроэнергии необходимо проверить. Это можно сделать, подав заявление в абонентский отдел энергоснабжающей организации.

Загляните в технический паспорт вашего прибора учёта. Если межповерочный интервал давно истёк, счётчик подлежит замене.

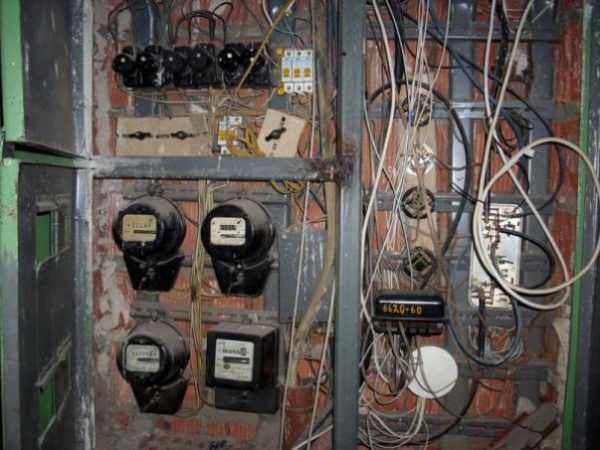

Кстати, если вы до сих пор используете электросчётчик 50–80-х годов выпуска, а дом полон современных приборов, пора бить тревогу. Счётчики прошлого века не рассчитаны на работу энергоёмкой бытовой техники. Из-за токовой перегрузки может возникнуть угроза пожара.

Как выбрать новый счётчик электроэнергии

Прибор учёта электроэнергии надо выбирать не только по внешнему виду и цене, но и по техническим потребностям.

Тип питающей сети

Счётчики бывают одно- и трёхфазными. Чтобы выбрать верный, определите, сколько фаз у вашей сети. Это можно сделать несколькими способами:

  1. Посмотрите, какой кабель подходит к вводному автомату и счётчику. Если на нём две жилы (фаза и ноль), вам нужен однофазный счётчик. Если жилы четыре (три фазы и ноль), нужен многофазный.
  2. Посмотрите на табло старого счётчика. Если на нём указано только одно число (220 или 230 V), в сети одна фаза. Если несколько (220/380 или 230/400 V) — три.
Однофазный и трёхфазный счётчики

Количество электроприборов

Важный критерий выбора счётчика — максимальный ток, который через него можно пропускать. Для обычного потребителя электричества хватит значения в 40–60 А. Однако, если ваша квартира под завязку набита современной техникой, лучше выбирать счётчик с запасом. Если рабочий ток будет больше максимального, прибор учёта может сгореть.

Тарифный план

Проверьте, по какому тарифу вы платите за свет: общему (одна цена за кВт) или «день-ночь» (ночью стоимость кВт ниже). В зависимости от этого выбирайте счётчик. На многотарифном будет предусмотрен просмотр отдельных показаний по времени суток.

Способ крепления

Разные счётчики устанавливаются или с помощью болтов, или на специальную рейку. Посмотрите на крепление старого устройства и выберите подходящую модель. Чтобы не возникло проблем с креплением, сделайте фото электрощитка и покажите его консультанту магазина.

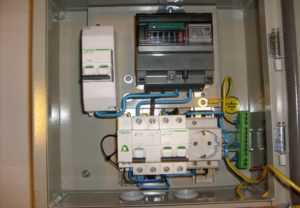

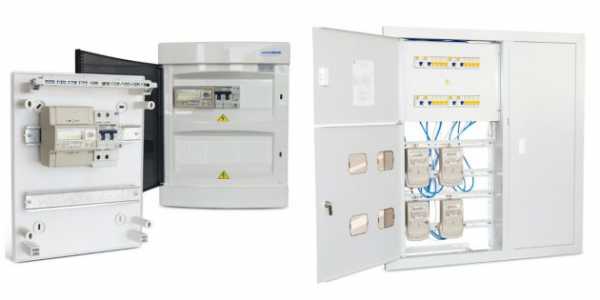

Установка электросчётчика на DIN-рейку и в щиток

Дата выпуска устройства

Обращайте внимание на возраст счётчика. Однофазный должен быть выпущен не более двух лет назад, а трёхфазный — не более года. В ином случае перед установкой придётся проводить процедуру поверки прибора учёта. Дата выпуска указана на панели электросчётчика или в паспорте устройства.

Дополнительные функции

Тут можно разгуляться. Сейчас выпускают счётчики с подсветкой, отображением времени и даты, внутренней памятью и встроенными GSM-модемами. Всё это не обязательно для точного измерения потреблённой электроэнергии, но может быть полезно вам.

Как заменить счётчик электроэнергии

Купите новый счётчик и подайте заявление на замену в абонентский отдел энергоснабжающей компании. Специалист, имеющий допуск к такой работе и обладающий соответствующими полномочиями, снимет старое и установит новое устройство, опломбирует счётчик и зафиксирует все необходимые показания.

Не пытайтесь заменить счётчик электроэнергии самостоятельно. Это опасно для жизни и незаконно.

lifehacker.ru

Надо ли менять счетчики электроэнергии

За электроэнергию, как и за многое другое, приходится платить. Но, в отличие от многих товаров и услуг, электричество невидимо и не может быть оплачено сразу и навсегда.

Чтобы оплачивать ровно нужную сумму, не уходя ни в «плюс», ни в «минус», устанавливают счетчики электроэнергии. Это позволяет потребителю точно знать, сколько он тратит и сколько должен заплатить.

Типы оборудования

Счетчики электроэнергии делятся по нескольким параметрам, но основным считается деление на:

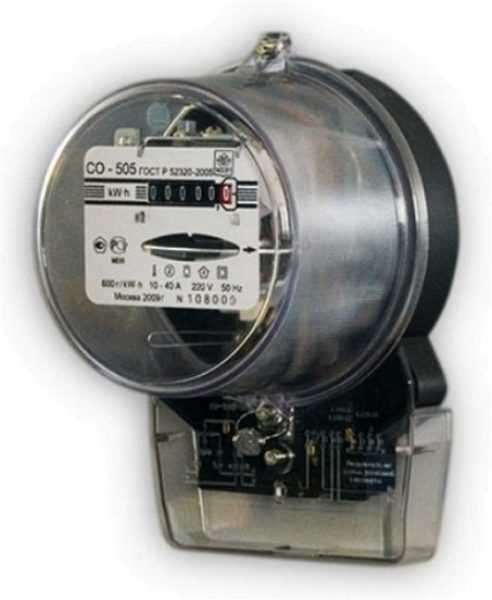

  1. Индукционные или механические: их устанавливали в Советском Союзе, кое-где они остались. Учет энергии происходит при помощи вращающегося диска: чем выше потребление, тем больше скорость.Количество потраченной энергии фиксируется постоянно меняющимися цифрами. Срок службы таких приборов, указанный в техническом паспорте, составляет около 20-30 лет.
  2. Электронные: более новые модели, которые стараются установить сейчас все. Они состоят из электронного элемента: когда на него воздействует электрический ток, он вырабатывает импульсы, по количеству которых и определяется потраченное количество электричества.Приборы оснащены электронными дисплеями, на которых отражаются не только количество потраченной энергии, но и учитываются применяемые тарифы (можно забить в память несколько тарифов, и прибор будет переходить на них самостоятельно), скачки напряжения, минимальное и максимальное значения и многое другое. Срок службы устройств не превышает 16-18 лет.

В настоящее время большинство потребителей стараются установить электронные счетчики электроэнергии: они проще в использовании, дают более достоверную информацию и позволяют отследить незаконное подключение к сети.

Однако электронные варианты стоят дороже, и добровольная замена индукционных электросчетчиков на электронные без веской причины, например, поломки, доступна не всем.

Примите к сведению: мастера, которые заставляют приобретать более дорогие модели электросчетчиков, ссылаясь на закон, действуют вне его.

Узнать подробнее о схемах подключения счётчиков электроэнергии можно здесь: https://teplo.guru/elektrichestvo/schetchiki/shema-podklyucheniya.html

Какие приборы подлежат обязательной замене

По закону счетчики подлежат замене в следующих случаях:

  • в случае плановой замены всех счетных приборов из-за обновления сети или других работ;
  • при поломке, неисправности, неправильной настройке и других вариантах;
  • когда, согласно техпаспорту, срок службы старого счетчика истек.

Закон 2012 года гласит, что потребители должны использовать счетчики с классом точности 2,0 и выше. Это требование относилось ко всем приборам, чей срок действия по паспорту еще не подошел к концу: они могли «доработать» до конца, а после их необходимо было заменить на новые, выше классом.

Для организаций требования к приборам несколько иные:

  • при максимальной мощности 670 кВт необходимо установить счетчик классом точности 1,0 и выше;
  • при максимальной мощности выше 670 кВт необходимо установить счетчик классом точности 0,5S и выше. Он должен обеспечивать хранение данных о почасовой трате электричества за 4 месяца.

Примите во внимание: закон не требует обязательной установки электронных моделей счетчиков: потребитель может установить и механический, если он для него удобнее и выгоднее, но сделать это необходимо сразу же после окончания срока службы.

О причинах, по которым счётчик электроэнергии много мотает, можно узнать в этой статье: https://teplo.guru/elektrichestvo/schetchiki/pochemu-mnogo-motaet.html

За чей счет

Счетчик электроэнергии меняет тот, кто является его владельцем, кроме случаев плановой замены на государственном уровне.

При этом порядок замены в любом случае одинаков. Однако нередко право собственности вызывает сомнения.

  1. Если счетчик расположен внутри квартиры, он находится на попечении владельцев жилплощади. Они обязаны регулярно проводить осмотр согласно техпаспорту, обеспечивать безопасности и непрерывную работу прибора, проводить необходимую замену.
  2. Если счетчик висит в общем коридоре, на общей собственности жильцов этажа, он является совместным имуществом. В этом случае необходимо проверить, на каких основаниях был заключен договор с Управляющей Компанией: будет ли произведена замена за счет уже собранных средств или придется оплатить дополнительно.
  3. Если счетчик находится на балансе энергетической компании или другого владельца, например, муниципалитета или какой-либо фирмы, замена происходит за их счет.

Это важно: перед заменой счетчика необходимо обратиться к гарантирующему поставщику, чтобы снять первичные показания и опломбировать его, в ином случае показания прибора являются недействительными.

Замена счетчика должна происходить в обязательном порядке только при его поломке или когда закончится указанный в паспорте срок действия.

Снимать правильно показания электросчётчика поможет данная статья: https://teplo.guru/elektrichestvo/schetchiki/kak-snyat-pokazaniya.html

В иных случаях замены проводятся по желанию владельцев, например, если они хотят перейти с механической модели на более точную электронную. Эта замена не является обязательной и не может быть проведена без добровольного согласия владельца жилой площади.

Смотрите видео, в котором рассматривается вопрос, надо ли менять счетчики электроэнергии:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Пять причин завышенного учета потребления электроэнергии новыми электронными электросчетчиками

Читать все новости

В статье автор описывает ситуации, когда после установки новых электронных элект­росчетчиков они насчитает, в тех же квартирах, больший расход электроэнергии, чем ста­рые, индукционные. Объясняет причины завышенного учета, приводит схемы и дает ре­комендации по устранению недостатков и по экономии электроэнергии.

Жалоба потребителя электроэнергии: «Я живу водной из квартир многоквартирного дома. Раньше, для учета по­требления электроэнергии в моей квартире, в силовом щи­те на лестничной клетке был установлен индукционный эле­ктросчетчик СО-2, он много лет насчитывал, зимой больше летом меньше, но больше 100 кВт/час в месяц не было. Сей­час «Киевэнерго» заменил его, и установил электронный эле­ктросчетчик НІК 2102 и он насчитывает в 2 раза больше, и это притом, что нагрузка в моей квартире не изменилась».

Подобных жалоб в Интернете очень много. Давайте разбе­ремся в причинах завышенного учета электроэнергии электрон­ными счетчиками.

Новые электронно-механические счётчики

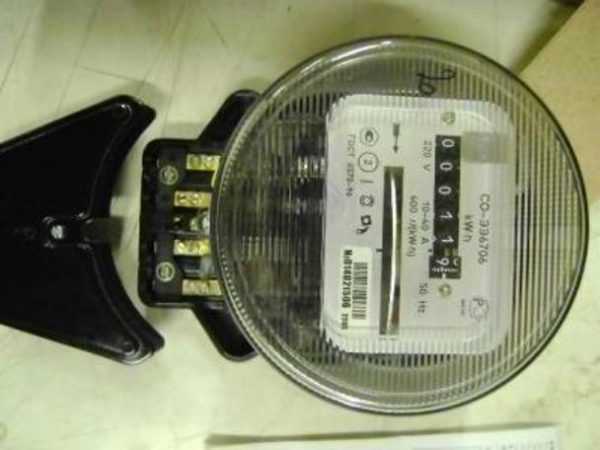

Старые индукционные электросчетчики типа СО-2, массо­во и долго устанавливались в наших квартирах, считали ак­тивною мощность, надежно работали многие поды, но облада­ли рядом недостатков. Среди них, низкая чувствительность, они учитывали мощности только выше 11...22 Вт (в зависимости от класса точности), далее, их легко можно было обмануть, т.е. остановить учет электроэнергии, чем «умельцы» массово и за­нимались. Все эго приводило к убыткам энергосбывающих ор­ганизаций, которые нынче стали частными, а частник убытки не потерпит. Поэтому, по заданию энергосбывающих органи­заций, конструкторы разработали новые, электронные (элект­ромеханические) электросчетчики (ЭС) лишенные вышеуказан­ных недостатков. Рынок перенасыщен такими ЭС, среди них и ча­сто упоминаемый в Интернете электроно-механический электро­счетчик типа НІК 2102 (рис.1), выпускающийся на Украине и имеющий много модификаций. Он полностью соответствует тре­бованиям энергосбыта, а именно, считает активною мощность, имеет высокую чувствительность, т.к. учитывает потребляемою мощность выше 2,75 Вт, (а не 11...22 Вт как в СО-2). В нем заложено много методов защиты от воровства электроэнергии. Среди них, высокая невосприимчивость к искусственным внеш­ним магнитным полям и внешним радиоизлучениям, а также, в зависимости от модели, может быть установлен один датчик тока (только в фазном проводе), или два датчика тока (в фаз­ном и нулевом проводе).

Узнать сколько датчиков тока у вашем электросчетчике НИК 2102 можно по трем признакам.

  • Первый признак, по типу модели, написанной на его пе­редней панели, например, в модели НІК 2102-02.М2В цифра после буквы «М» указывает на количество датчиков тока, в данном случае «2».
  • Второй признак, наличие на той же панели, светодиода с надписью «ЗЕМЛЯ» и «РЕВЕРС» (рис.1), у электросчетчи­ков с одним датчиком тока этих светодиодов нет. Кстати, све­тодиод «РЕВЕРС», засвечивается тогда, когда «умельцы» пу­скают ток в обратном направлении с целью воровства эле­ктроэнергии.

    Рис. 1

  • Третий признак, на передней панели ЭС есть знак, ука­зывающий, сколько датчиков тока в данной модели, знак - это вертикальная палочка с одним или двумя колечками на ее концах. Одно колечко - один датчик тока, два колечка - два датчика тока.

Энергосбыт очень любит ЭС НІК 2102 с 2 датчиками тока и именно их массово и бесплатно, устанавливает в силовых металлических щитах во всех наших многоквартирных домах.

Откуда же такая любовь энергосбыта к новым электро­счетчикам с 2-мя датчиками тока. А весь фокус в том, что ЭС учитывает расход электроэнергии по показаниям того дат­чика (фазы или нуля) через который течет больший ток. С одной стороны, это затрудняет воровство электроэнергии, но с другой стороны, позволяет электрикам энергосбыта, неправильно подключать ЭС и этим обманывать потребителей, т.е. начислять им счёт за электроэнергию, которою они в действительности не потребляют.

Зоны ответственности

Прежде, чем понять все причины завышенного учета элект­роэнергии, необходимо знать зоны ответственности участ­ков электросети, т.е. кто за что отвечает.

За силовой щит многоквартирного дома (на лестничной клетке) отвечает ЖЭК или электрик объединенных собствен­ников многоквартирного дома.

Энергосбыт отвечает, за ЭС в электрощите многоквартир­ного дома и провода его подключения (до автоматических вы­ключателей АВ), а также опломбирование и эксплуатацию ЭС.

За электропроводку квартиры, многоквартирного дома, начиная от автоматических выключателей (АВ) в силовом щите, отвечает владелец квартиры.

В частном же доме, все принадлежит владельцу дома: си­ловой щит, электросчетчик, электропроводка дома и зазем­ление (если оно имеется), но пломбы на электросчетчике при­надлежать энергосбыту, и срывать, их после опломбирова­ния, нельзя.

Итак, рассмотрим 5 причин завышенного учета ЭС ново­го поколения электроэнергии.

  1. Электрик энергосбыта, заменил в электрощите многоквартирного дома старый ЭС на электронный с двумя датчиками тока

Но он подключил его по неправильной схеме, отчего ЭС насчитывает электроэнергии намного больше, чем потребля­ет владелец квартиры. Это одна из наиболее частых причин завышенного учета электроэнергии.

Просматривая Интернет, я был удивлен, что никто даже и не догадывается об этой афере электриков энергосбыта, а она применяется сплошь и рядом.

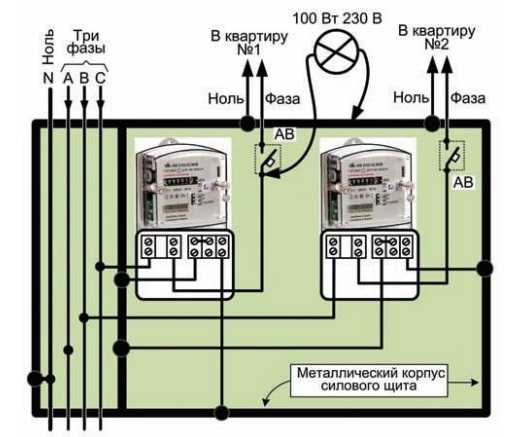

На рис. 2 показаны две монтажные схемы подключения ЭС в силовых щитах наших многоквартирных домов, на рис.2,а схе­ма правильного включения ЭС, а на рис.2, б - неправильного.

Рис. 2

Правильно включен - это значит, что выход нулевого про­вода с ЭС до квартиры должен быть прямой (рис.2,а), а не в разрыв, через корпус электрощита (рис.2,б). При правильном включении (рис.2,а), в обеих проводах ЭС (фазе и нуле) течет одинаковый ток, и ЭС правильно начисляет электроэнергию.

Но часто, электрик, или из-за своей некомпетентности, или специально, подключает ЭС к квартире не правильно (рис.2,б). Т.е. выход нулевого провода с ЭС и вход его в квартиру под­ключает не напрямую, а через металлический корпус силово­го электрощита, и даже под один зажимной болт с соседями (рис.2,б). Тогда, в нулевой провод, от соседей в электрощите, будет подмешиваться дополнительный ток, циркулирующий в ме­таллическом корпусе электрощита, и ЭС будет вам начислять дополнительною электроэнергию, которою вы не потребляете.

Схема циркуляции токов нулевого провода в металличе­ском корпусе электрощита все время меняется, т.к. зависит от соотношения токов потребления всех квартир соседей в электрощите. Обычно в электрощитах 3-4 ЭС, но на рис.2, для простоты, рассмотрения изображены только два.

Причем, соседи могут влиять на ваш ЭС так же, как и вы на него, естественно, если и они включены по неправиль­ной схеме (рис.2, б).

Справедливости ради следует отметить, конструкторы ЭС с двумя датчиками тока, того же НИК 2102, предусмот­рели на его передней панели светодиод «ЗЕМЛЯ» (рис.1). Его свечение указывает на то, что по фазному и нулевому проводу проходят разные токи, это не нормальное состоя­ние и вам начисляется дополнительная электроэнергия, ко­торою вы не потребляете.

Выявить причину свечения светодиода «ЗЕМЛЯ» очень легко, существует два варианта.

  • Первый. Проверить схему, т.е. провода, подключения ЭС. Нулевой провод с ЭС, должен быть подключен прямо к квар­тире (рис.2,а), а не через корпус электрощита (рис.2,б).
  • Второй. В силовом щите отключить энергоснабжение сво­ей квартиры (выключать автоматическими выключателями АВ), светодиод «ЗЕМЛЯ», на вашем ЭС при этом погаснет. После чего, нагрузку надо заменить переносной лампой на­каливания 230 В 100 Вт, т.е. включить ее так, как показано на рис.3. Если светодиод «ЗЕМЛЯ» засветится, то это ука­зывает на то, что электросчетчик включен не правильно, и виноват электрик сделавший это.

    Рис. 3

В новых многоквартирных домах, с новой электропровод­кой вышеописанных проблем с ЭС, как правило, не бывает, а вот в старых домах советской постройки, они сплошь и рядом.

Как же действовать в ситуации, когда вы обнаружите, что на вашем электросчетчике, в силовом щите многоквартирно­го дома, светится светодиод «ЗЕМЛЯ». Есть три варианта.

  • Первый. Написать заявление на имя директора энерго­сбыта (РЭС) вашего района, в котором кроме своего адре­са и своих данных, указываете, что на ЭС вашей квартиры горит светодиод «ЗЕМЛЯ» и что электропроводка вашей квар­тиры исправна, и чтобы электрик энергосбыта устранил этот недостаток. Заявление надо писать в 2-х экземплярах, один оставить в приемной директора, а второй, со штампом «вхо­дящие», оставить у себя.
  • Второй. В установленное время, можно прийти на при­ем к директору, но заявление писать обязательно, т.к. уст­ный разговор, это пустой разговор, и к вам никто не придет.
  • Третий. Позвонить электрикам энергосбыта, указывая на вышеупомянутый недостаток. Это самый простой вариант, но и самый бесперспективный, т.к. вероятность того, что элек­трик придет к вам, почти никакой, вас будут просто «футбо­лить», как это было с автором этой статьи.

Если электрик энергосбыта, по указанию директора, все же придет к вам для устранения недостатка, то обязательно будет вам лгать, что виноват ваш сосед, который подклю­чился к вашему счетчику. Вы будете ненавидеть соседа, считать его своим врагом и даже ругаться с ним, но он аб­солютно невиноват и даже не знает об этом. А фактически вся вина лежит электрике энергосбыта, но он никогда в этом не признается [1]. Но ваша задача, при его появлении, до­биться устранения недостатка.

  1. Плохая изоляция электропроводки в вашей квартире или в частном доме (даче)

В следствии этого электросчетчик насчитывает дополни­тельною электроэнергию, даже при отсутствии полезной на­грузки. Это еще одна причина повышенного учета электро­счетчиком электроэнергии, но энергосбыт при этом, не ви­новат, т.к. электропроводка квартиры (частного дома) при­надлежит её владельцу.

Плохая изоляция в электропроводке, как между прово­дами так и «на землю», может быть по причине ее старо­сти, или попадания влаги (воды) на электропроводку, напри­мер, вас залили соседи. Такая же ситуация может быть и в кабеле, который вы проложили в земле в гараж, или лет­нюю кухню, или баню на территории дачи или частного до­ма, и в этот кабель попала грунтовая вода - злейший враг изоляции.

По нормам «Правил учета электроустановок» (ПУЭ) со­противления изоляции электропроводки, должна быть не ме­нее 0,5 МОм. Но ЭС начинают учитывать электроэнергию от утечки тока, при куда меньших значений сопротивления изоляции. Например, старые ЭС типа СО-2 учитывают мощ­ности выше 11...22 Вт, что соответствует сопротивлению изо­ляции ниже 4,4...2,2 кОм. Новые, электронные ЭС имеют бо­лее высокою чувствительность, они учитывают электроэнер­гию мощностью выше 2,75 Вт, т.е. если сопротивление изо­ляции менее 17,6 кОм. При сопротивлении изоляции элект­ропроводки ниже вышеприведенного порога, ЭС насчитыва­ют электроэнергию «и день и ночь», и не зависимо от того, потребляете вы электроэнергию или нет.

Выявлять низкою изоляцию электропроводки должен спе­циалист, разбирающийся в электрике. Как известно, электронно-механический ЭС, тот же НІК 2102, считая электро­энергию, мигает светодиодом. Отключая по очереди участ­ки электропроводки, специалист выявляет электропровода с заниженной изоляцией, измеряют сопротивление изоляции прибором, и делает заключение о необходимости замены про­водки. Неисправными, т.е. виновниками утечки тока, могут быть и автоматические выключатели АВ (рис.2,а), установ­ленные в силовых щитах, правда это бывает редко, но спе­циалист должен проверять и их. По итогам обследования спе­циалист делает заключение.

Если вы без обследования квартирной электропроводки, пожалуетесь электрикам энергосбыта, на большой учет электроэнергии новыми ЭС, то они, чтобы не заниматься сутью проблемы, ответят вам стандартно: «Меняйте электропровод­ку, энергосбыт за электропроводку вашей квартиры не отве­чает». Владелец квартиры, получив без обследования такое «компетентное заключение», тратит кучу денег, меняет про­водку, а ЭС как считал в 2 раза больше, так и считает, т.к. причина может быть совсем в другом.

  1. Владелец частного дома неправильно подключил заземление в силовом щите

Это еще одна причина завышенного учета электроэнергии.

Начну с жалобы хозяина дачи: «У меня на даче элект­ромеханический счетчик НИК 2102 с двумя датчиками тока, я оборудовал на даче заземления и подключил его в сило­вом щите на шину нулевого провода. Сосед-электрик посо­ветовал, защититься этим от молнии, или аварийной ситуа­ции при обрыве нулевого провода на столбах. Каково же бы­ло мое удивление, когда через месяц количество потребля­емой электроэнергии у меня возросло почти в 2 раза, в чем дело я не пойму».

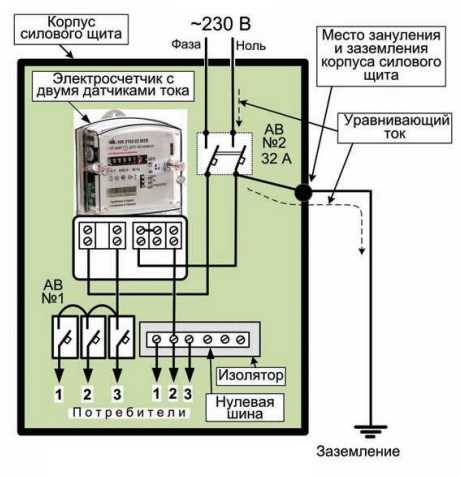

На рис.4,а приведена схема такого подключения зазем­ления к нулевой шине в силовом щите. Подключать зазем­ление к нулевому проводу после ЭС нельзя, нигде, ни в электрощите, ни в трехконтактной розетке в квартире или до­ме. Т.к. через датчик тока нулевого провода ЭС будет про­текать дополнительный (уравнивающий) ток (на рис.4,а он по­казан пунктирной линией со стрелочкой). И ЭС будет насчи­тывать дополнительную электроэнергию, которою владелец частного дома не потребляет. Количество начисленной эле­ктроэнергии может быть значительным и зависит от величи­ны уравнивающего тока. Его можно легко измерить токоизмерительными клещами - для этого необходимо обхватить ими земляной провод.

Рис. 4

Уравнивающие токи, разной величины, протекают по всем заземлениям нулевого (PEN) провода, на всем пути его прохождения от питающего трансформатора до потребителя (рис.5), включая и заземления силовых щитов частных до­мов (рис.4,а, рис.4,б).

Существования уравнивающих токов вызвано тем, что на питающем трехфазном трансформаторе (10 кВ / 380 В) три обмотки фаз (400 В) соединены «звездой» и их общий, ну­левой провод, заземлен.

Эта 4-проводная система электропитания потребителей называется TN-C (рис.5). Величина уравнивающих токов, тем больше, чем меньше сопротивление заземления и чем боль­шую мощность, в данное время, потребляют все потребите­ли, подключенные к питающему трансформатору, например 10 кВ / 0,4 кВ (рис.5). Правда, при равенстве токов в каж­дой из трех фаз сети, ток в нулевом проводе будет практи­чески нулевым, но точного равенства токов во всех фазах не бывает.

Рис. 5

Зато, при наступлении аварийных ситуаций, например, при обрыве нулевого провода на столбах, этот ток может дости­гать значительных величин, десятков и более Ампер и если соединения с землей, в электрощите сделаны по схеме рис.4,а, т.е. после ЭС, то он насчитает очень много электроэнергии, которую потребитель реально не потреблял.

Как же правильно поступить в данной ситуации? Вот три варианта.

  • Первый. Не подключать заземление к нулевой шине сило­вого щита и не будет проблем, а оборудованное заземление использовать только как третий провод в розетках, как защитное заземление. Величина тока в защитном заземлении, при исправной изоляции электроприборов, всегда равна нулю, в этом можно убедиться, токоизмерительными клещами.
  • Второй. Если вы решили выполнить рекомендацию сосе­да электрика, или вас заставил это сделать энергосбыт, то подключайте заземление до ЭС, по схеме рис.4,б. При та­кой схеме, дополнительный (уравнивающий) ток, хотя и бу­дет протекать в заземленном нулевом проводе, но будет ид­ти мимо ЭС, т.к. заземление включено до него.
  • Третий вариант. В частном доме устанавливать ЭС толь­ко с одним датчиком тока (в фазном проводе), выпускается и такая модель — НИК 2102. Он будет начислять электро­энергию только по фазному проводу.

Недостаток схемы приведенной на рис.4,б - это отсутст­вие ограничителя сверхбольших уравнивающих токов, воз­никающих при аварийных ситуациях и могущих сжечь у вла­дельцев дома его соединительный кабель к электроопоре, а также, электросчетчик и силовой щит. Поэтому практикую­щие электрики рекомендуют подключать заземление к нулевому проводу по схеме рис.6. В ней, также как и на рис.4,б, установлен электросчетчик с двумя датчиками то­ка, но перед ЭС добавлен спаренный автоматический выклю­чатель АВ-2, например, на ток 32 А, который при аварийных ситуациях (больших уравнивающих токах) автоматически от­ключит и фазу и нуль и этим защитит соединительный элек­трокабель и ЭС от повреждения.

Рис. 6

При применении схемы рис.6, энергосбыт опломбирует спаренный автомат АВ-2, используя специальный пломбиро­вочный бокс, а при схеме рис.4,б, - опломбируют место со­единения заземления к корпусу и ответвления на ЭС, все эго делается для предотвращения умышленного отключения ЭС, с целью воровства электроэнергии. Схемы, приведенные на рис.4,б, рис.6, показаны, как упрощенные варианты со единений в электрощите, например, в них не показаны диф­ференциальные автоматы, которые рекомендуют устанавли­вать в силовых щитах. Главное назначение этих схем, пока­зать, как избежать начисления ЭС электроэнергии от урав­нивающих токов.

  1. Вея бытовая техника квартиры (дома): телевизоры, компьютеры, ноутбуки, микроволновые печи, DVD плеера, музыкальные центры, и пр., постоянно включены в электросеть в дежурном режиме

Старые индукционные ЭС типа СО-2, не учитывали ма­лые мощности вышеупомянутого дежурного режима бытовой техники, примерно до 11...22 Вт.

Новые ЭС гораздо чувствительней, и все потреблённое вы­шеперечисленной бытовой техникой учитывается новыми эле­ктросчетчиками. И в итоге за месяц набирается солидная сум­ма кВт·ч электроэнергии, за что вам и приходится платить.

Если вы хотите уменьшить показания новых ЭС, то обес­точивайте всю бытовую технику, т.е. полностью выключайте ее. Для этого лучше всего иметь удлинитель электросети с выключателем. Это же заметно увеличит срок службы быто­вой электронной техники и уменьшит вероятность пожара вследствие её возгорания.

Правда здесь есть одно существенное психологическое препятствие - человеку тяжело менять старые привычки, т.е. подниматься с дивана и руками выключать бытовую техни­ку, легче пультом управления перевести ее из рабочего ре­жима в дежурный режим и, не поднимаясь с того же дива­на, лечь спать, а электросчетчик пускай считает.

  1. Неисправен ЭС нового типа

Напомню, электросчетчики в многоквартирных домах, при­надлежит энергосбыту, а в частных домах - их владельцам.

Многие считают, что причиной начисления большого количе­ства электроэнергии новыми электронными ЭС, является их высокий класс точности, этого ложного мнения придержива­ются и некоторые электрики, навязывающие его потребите­лям. В действительности, старые индукционные счетчики име­ли высокий класс точности [4], а некоторые из их моделей,

по этому показателю, были более точными, чем новые эле­ктронные ЭС. Например, класс точности индукционных ЭС был: 0.5; 1.0; 2.0; 2.5, тогда как тот же НІК2102 имеет класс точности всего лишь 1.0.

Каждый из типов ЭС, индукционный, или электронный имеет и слабые и сильные стороны. Например, индукцион­ные ЭС более надежные, и мало подвержены воздействию грозовых разрядов, но их можно было легко обмануть. Эле­ктронные ЭС более защищены от обмана, но слабее проти­водействуют молниям. Если молния близко мигнула, и наве­ла высокое напряжение в электролинии, или прямо ударила в нее, то электронные ЭС часто повреждаются и ничего не начисляют или начисляет очень мало, но никак не больше чем исправные. Конструкторы, постоянно усовершенствуют электронику ЭС, в том числе и их молниезащиту.

Поэтому слухи о том, что электронные ЭС часто не ис­правные и поэтому начисляют много электроэнергии невер­ные. Главные причины завышенного учета, ЭС электроэнер­гии изложены в пунктах 1, 2 и 3.

Так или иначе, если у пользователя электроэнергии воз­никают сомнения в правильности работы ЭС, то он может или сам его проверить, или обратиться в энергосбыт. Если решил сам проверить, вот два совета.

  • Первый. На передней панели ЭС, того же НІК 2102, напи­сано, сколько раз мигнет светодиод на один киловатт/час эле­ктроэнергии (рис.1). Например, 6400 (бывает 3200, или 1600). Там же, в конце цифр учета электроэнергии, в красном ква­драте, есть колесико, цифры которого указывают на 1/10 кВт·ч, т.е. при 640 импульсов цифра передвигается на большее зна­чение. Но, рядом, с тем же красным колесиком, стоят риски сотых долей кВт·ч (рис.7), и если колесико передвигается на одно риску, то это будет 64 импульса. Вы включаете нагруз­ку, электролампочку накаливания на 100 Вт и считаете коли­чество импульсов на одну риску, если прошло 64 импульса, то со счетчика раздается звуковой щелчок, указы­вающий, что прошло 64 импульса, и ЭС насчитал 1/100 кВт·ч. Это должно произойти за 6 минут.

    Рис. 7

  • Второй совет. Можно нагрузить ЭС нагрузкой в 1 кВт, засечь его показания и через один час сравнить.

Но, самая точная проверка ЭС, может быть вы­полнена в специальной поверочной лаборатории энергосбыта, они точно могут сказать, исправен ли ЭС и соответствует ли он, классу точности за­явленным заводом-изготовителем. Поэтому, если у потребителя электроэнергии, есть сомнения в пра­вильности работы ЭС, он может написать заявле­ние директору энергосбыта, и поверочная лабора­тория проверит его.

Услуги поверочной лаборатории для энерго­сбыта бесплатные, для частных владельцев ЭС - платные.

Выводы

Установка энергосбывающими организациями новых электросчетчиков, требует и новых подходов потребителей электроэнергии, желающих как умень­шить энергопотребление, так и не платить за реально не потребленную ими электроэнергию. Все советы для этого даны выше в статье.

Кроме них, потребителям электроэнергии необходимо при­менять и методы энергосбережения. Надо выключать осве­щение, телевизоры, компьютеры и т. п., при ненадобности в их использовании в данное время. Особенно это касается глав­ных пожирателей электроэнергии в доме - электробойлеров.

Автор: Николай Власюк, г. Киев
Источник: журнал Электрик №1-2/2017

Возможно, Вам это будет интересно:

meandr.org

Замена электросчетчика в квартире и доме ?, цена, закон, правила (Мосэнергосбыт 2017)

При необходимости замены электросчетчика у потребителей электроэнергии возникает больше юридических вопросов и задач административного характера, чем технического: кому писать заявление, в чьей собственности находится счетчик, сколько времени срок его службы, кто должен менять электросчетчик, за чей счет это делается. Вопросов возникает так много, что не просвещенный человек может запутаться.

Индукционный счетчик учета электроэнергии СО-ЭЭ6706

Здесь надо знать, на основании какого закона производится замена электросчетчика, можно ли это сделать самостоятельно, кто оказывает услуги по замене старых приборов на новые счетчики, какие модели подлежат замене, кто оплачивает счет за выполненные работы, сколько это стоит, можно ли сделать своими руками.

Решение зависит от того, какая форма собственности квартиры потребителя. Это может быть замена электросчетчика в частном доме, в муниципальной или приватизированной квартире. В каждом отдельном случае закон предусматривает свои варианты решения проблемы: как меняется счетчик, кому писать заявление.

Причины замены

В двадцатом столетии промышленность активно производила, потребители ставили индукционные счетчики потребляемой электроэнергии. Старые индукционные модели очень хорошо зарекомендовали себя в квартирах, частных домах и других объектах. Привлекала в них надежность, доступная стоимость для большинства потребителей электроэнергии в квартирах. Этот тип старых счетчиков до сих пор производят и ставят с учетом новых правил. Со временем была повышена точность измерения и допустимые токовые нагрузки, когда старые приборы были рассчитаны на длительные сроки эксплуатации с током не более 10 А.

С появлением новых энергоемких бытовых электроприборов, Сплит-систем, кондиционеров, электрических плит, отопительных котлов и другой бытовой техники потребляемая мощность увеличилась. По этой причине старые модели часто выходили из строя, не отработав положенного срока. Показания стали неточными, иногда случались пожары, теперь все они подлежат замене.

Разработаны новые правила закона о электросчетчиках. На смену старым приборам производители выпустили много новых альтернативных вариантов:

  • усовершенствованные индукционные счетчики;
  • комбинированные конструкции, где измерения осуществляются индукционным методом, данные обрабатываются электроникой и выводятся на жидкокристаллический экран;
  • полностью электронные приборы с жидкокристаллическим дисплеем;
  • многотарифные цифровые счетчики и другие модели.

Все электросчетчики нового поколения имеют пороговые значения токовой нагрузки от 40-60 А, класс точности 2-ой или 1-ый, сроки эксплуатации не менее 16 лет.

Общие требования

  • Устанавливаемый электросчетчик должен соответствовать списку приборов, прошедших сертификацию и разрешенных к эксплуатации в России;
  • После ремонта, проверки или замены старого счетчика приглашается представитель энергосбыта. Он пломбирует, проверяет правильность подключения, ставит прибор на учет, составляет акт приемки, где указываются, чей это счетчик, показания на момент приема в эксплуатацию и заводской номер изделия. Один экземпляр акта выдается владельцу, потребителю на руки;
  • Для удобства снятия показаний электросчетчики рекомендуют устанавливать не ниже 1,7 м от уровня пола;
  • Счетчики должны быть опломбированы в двух местах. Кожух с окном пломбируется представителями метрологической службы, при этом ставится клеймо с датой проверки. На нижнюю крышку, закрывающую группу контактов подключения, ставится пломба энергопоставляющей организации.
  • Место установки счетчика должно быть сухим, легкодоступным, удобным для снятия показаний и ремонта, как это сделано в многоквартирных домах на лестничных площадках;
  • Счетчик должен соответствовать по мощности и силе тока, который проходит в электросетях потребителя;
  • Класс точности прибора должен быть не ниже второго;
  • При установке нового счетчика, которому с момента изготовления меньше двух лет, проверку у метрологической службы можно не делать.

Модели

Существует перечень разрешенных законом отечественных и импортных моделей электросчетчиков, которые можно ставить на замену старых: индукционный счетчик СО-ЭЭ6706 для учета расхода электроэнергии в однофазной сети 220В в производстве с 50-х годов прошлого столетия, новые модели доведены до совершенства, поэтому он очень надежный и долговечный, отечественные электроиндукционные приборы для однофазной сети 220В класса точности 2. СО-И449 220В, токи нагрузки от 10 до 60А и аналогичные приборы учета потребляемой электроэнергии СО-505 220В от 10 до 40А.

Электроиндукционный прибор СО-И449

Электросчетчик СО-505

Современные модели ЦЭ 6807 – одно-или двухтарифные для сети 220В первого класса точности.

Модель электросчетчика ЦЭ 6807

Счетчик ЕС 2726 запрограммирован на четыре тарифа с первым классом точности, имеет внутренние часы с установкой даты и времени, автономные источники питания (аккумуляторы).

Программа по результатам работы, которой составляется счет, предусматривает 4 тарифа, 8 интервалов в сутки, 12 годовых сезонов и 32 праздничных и выходных дня. Режимы работы счетчика запрограммированы, меняются автоматически в зависимости от выбранного тарифа. Стоит такой счетчик дороже, но экономит тоже существенные суммы.

Не рекомендуется осуществлять монтаж этого счетчика на лестничных площадках самостоятельно.

Счетчик электроэнергии ЕС 2726

Информация о показаниях в памяти энергонезависимого устройства хранится до 20 лет, отображается на жидкокристаллическом дисплее. Технология позволяет проконтролировать правильность счета к оплате за любой период. Интервал между проверками всех перечисленных приборов – 16 лет, производители утверждают, что срок их работы более 30 лет.

Многотарифные счетчики

Замена старых электросчетчиков на новые многотарифные модели производится по согласованию с энергоснабжающей организацией. В большинстве случаев это делается собственниками частных и многоквартирных домов, где квартиры приватизированные.

Потребители электроэнергии и собственники приборов учета в одном лице заинтересованы оплачивать счет по более низким тарифным планам. Частные компании, владельцы зданий, муниципальные, энергоснабжающие организации в убыток себе ради выгоды потребителей не будут устанавливать на свой баланс новое дорогостоящее оборудование.

Владельцам приватизированных квартир в многоквартирных домах, где счетчики установлены на лестничных площадках, по закону можно установить многотарифные модели. В этом случае узел учета можно перенести внутрь квартиры, только надо согласовать это с энергоснабжающей организацией и собственником здания. Возникает вопрос, в чьей собственности будут эти приборы, ведь счет за выполненные работы и оборудование придется оплачивать потребителю. Счетчик перейдет в его собственность.

Со всеми вытекающими последствиями закона хозяин квартиры обязан в установленные сроки проводить проверку, ремонт и техническое обслуживание счетчика самостоятельно за свой счет, но не своими руками. Ему придется обращаться в организации, которые оказывают такие услуги, при этом составляется договор между потребителями и собственником дома.

Отдельным документом к договору выступает акт балансового разграничения: на план-схеме указывается, чей это счетчик, место его расположения в границах ответственности потребителя. Заявки на замену старых электросчетчиков на новые двухтарифные приборы учета рекомендуется подавать коллективные, всем подъездом, это значительно сокращает сроки выполнения задачи.

Замену должны проводить только квалифицированные электрики, имеющие допуск для выполнение этих работ. Лучше, когда эти услуги оказывают представители энергоснабжающей организации, они хорошо знают схему подключения на лестничных площадках, сразу опломбируют и установят настройки режимов для выбранных вами тарифов.

Пломбировка электросчетчика

До 26 октября 2014 года двухтарифные счетчики перепрограммировали с учетом изменений зимнего и летнего времени, сейчас этот закон уже не действует.

В многоквартирных домах осталось много таких счетчиков. Если ваш счетчик выпущен до этого срока, обязательно проверьте, прошит он или нет в соответствии с новыми требованиями. В программе должны быть установлены ограничения на переход с 23 марта на летнее время. Не надо это делать самостоятельно, тем более своими руками, здесь нужно специальное оборудование, программное обеспечение и соответствующая квалификация. Это можно сделать в специализированных организациях, которые оказывают такие услуги.

После перепрошивки микросхемы выдается квитанция, которую надо будет представить в компанию, снабжающую электроэнергией. Если своевременно не перепрограммировать счетчик, его показания будут некорректны. Счет придется оплачивать по полному тарифу без учета дифференцирующей формулы по суточным интервалам, праздничных и выходных дней.

Законы и нормативные акты

На основании Постановления правительства РФ № 442 от 4 мая 2012 года старые модели электросчетчиков не производятся, не проверяются и не ремонтируются. При неисправности или истечению срока 16 лет с момента последней проверки они подлежат замене. Независимо, в чьей собственности они находятся, новые приборы учета должны иметь класс точности не менее 2-го. Порядок, как осуществляется замена электросчетчика, в 2000 году изложен в письме Госэнергонадзора и одобрен Решением Госстандарта РФ.

Замена электросчетчика в частном доме и приватизированных квартирах оплачивается владельцами недвижимости на основании статьи № 210 Гражданского кодекса РФ. Приборы учета потребляемой электроэнергии, расположенные в многоквартирных домах, на лестничных площадках или в других местах общего пользования собственностью потребителей не являются.

Щит на лестничной площадке

Они стоят на балансе собственников здания или энергоснабжающей организации, также счетчики могут относиться к муниципальной собственности, государственной или частной компании. Счет за периодическое техническое обслуживание, проверку, ремонт и замену оплачивает организация, на балансе которой он находится, за исключением случаев, определенных законом, когда прибор был поврежден по вине потребителя.

Запрещается, самостоятельно проводить работы подобного рода, снимать и устанавливать счетчик своими руками. Это должны делать квалифицированные электрики энергоснабжающей организации.

Подробные правила распределения обязанностей по обслуживанию приборов учета электроэнергии и их замене определены российским законодательством:

  • Гражданским кодексом: статья № 210 и № 354 пункт-2;
  • Федеральным законом № 261;
  • Постановлением правительства № 354 от 27 августа 2012 года.

Замена электросчетчика. Видео

Замена электросчетчика имеет свои особенности. Важные нюансы  можно узнать из этого видео.

Если знать модели устанавливаемых приборов, их технические характеристики легче сделать выбор и поменять электросчетчик. Изучив порядок замены электросчетчика в частном или многоквартирном доме, люди легче ориентируются, чей это счетчик, когда его надо менять и к кому можно обратиться, учитывая все условия эксплуатации.

Оцените статью:

elquanta.ru

Электросчетчики: замена старых на новые

Когда возникает необходимость заменить электросчетчик, то потребителя электроэнергии одолевают множество вопросов, в основном административного плана и юридического характера.

Техническая сторона проблемы оказывается менее проблематичной. Электросчетчики: замена старых на новые – разберем подробно!

...

Вконтакте

Facebook

Twitter

Google+

Мой мир

Почему нужно менять счетчики

Постараемся найти ответ на вопрос: “Обязательно ли менять старый электросчетчик на новый?”

Долгое время энергопотребители предпочитали индукционные счетчики, которые активно использовались в загородных особняках, квартирах и др. Они привлекали внимание своей надежностью и демократичной ценой, что для значительной части потребителей является немаловажным критерием выбора прибора. Данная модель все еще эксплуатируется, но с учетом новых правил закона об электросчетчиках.

Когда точность измерений стала выше, и изменились максимально возможные токовые нагрузки, старые счетчики электроэнергии, рассчитанные на силу тока до 10А, перестали справляться.

Сегодня мощность потребления электроэнергии увеличилась в разы, благодаря ежедневному использованию энергоемких приборов (электроплиты, бойлера, различной бытовой техники). Старые приборы выходили из рабочего состояния гораздо раньше своего эксплуатационного срока.

Кроме того, показания не всегда оказывались точны, были зафиксированы случаи возгорания. Такие счетчики было решено устранить. Кроме названных, могут быть и другие причины замены счетчика электроэнергии.

Чтобы заменить устаревшие приборы, производители стали активно предлагать новые альтернативные модели, к которым можно отнести комбинированные аппараты, индукционные счетчики более совершенных конструкций, электронные варианты и цифровые аналоги.

На сегодняшний день электрические счетчики нового поколения характеризуются допустимой нагрузкой тока в 40-60А, первым или вторым классом точности и эксплуатационным сроком более 15 лет.

Требования для установки счетчика

Какие электросчетчики можно устанавливать по закону? Электросчетчик, подлежащий установке, обязательно должен фигурировать в списке устройств, что сертифицированы и обладают разрешением к использованию на территории нашей страны.

Отремонтировав устройство или осуществив замену прибора, следует пригласить представителя Энергосбыта, который опломбирует счетчик, проверит качество подключения и поставит устройство на учет. Также он должен составить акт приемки. В нем в обязательном порядке содержится информация о заводском номере изделия, показаниях на время приема в эксплуатацию, а, кроме того, указываются сведения о том, чей это прибор.

Важно! Экземпляр акта приемки должен остаться у собственника на руках.

Пломбирование на счетчике осуществляется в двух местах. Первая пломба ставится сотрудниками метрологической службы, причем на клейме – дата проверки. Энергопоставляющей компанией ставится вторая пломба.

Место для установки прибора должно отвечать определенным требованиям:

  1. Легкодоступность.
  2. Удобство для снятия показаний.
  3. Сухость.
  4. Удобство возможного ремонта.

Определенная мощность и сила тока, что идет по электросетям потребителя, должна соответствовать самому электросчетчику. Класс точности нового прибора — не ниже второго.

Какие счетчики можно устанавливать по закону

На сегодняшний день отечественные и зарубежные производители способны предложить значительный ассортимент моделей электрических счетчиков, что разрешено устанавливать законом, и они могут быть монтированы на замену старым устройствам.

Индукционный счетчик СО-ЭЭ6706

Данная модель предназначена для учета энергопотребления в однофазной сети 220В. Она выпускается уже более 60 лет, при этом современные приборы усовершенствованы, вследствие чего демонстрируют надежность, долговечность и качество. Предназначен для эксплуатации в быту и на производстве.

Принцип действия базируется на применении индукционной системы измерения. Максимальный ток – 40А. Оснащен стопором, что препятствует обратному ходу.

Внимание!  Каждое воздействие на прибор выявляется и владелец счетчика облагается штрафом, который в разы больше сэкономленной электроэнергии.

Температура среды, где расположен счетчик, должна варьироваться в пределах -20 — +60°С.

Эксплуатационный срок превышает 30 лет.

Гарантийный срок от производителя – 2 года.

Проверку прибора на исправность следует осуществлять каждые 16 лет.

Основным документом прибора является его паспорт, который не следует терять, ведь в нем указывается время изготовления счетчика и отметка о поверке.

Электроиндукционные приборы для однофазной сети

Электроиндукционный прибор для однофазной сети 220В класса точности 2. СО-И44 — модель отечественного производства с токовой нагрузкой в 10-60А. Прекрасно справляется с учетом расхода электроэнергии в закрытых помещениях. Установка возможна только в сухой и хорошо проветриваемой комнате, с диапазоном температур 0 — +40°С и влажностью до 80%. Кроме того, агрессивные пары и газы содержаться в воздухе не должны.

Документы и порядок согласования

Согласно постановлению правительства, устаревшие модели счетчиков учета энергопотребления не выпускаются и не подлежат ремонту, они должны быть заменены. Для новых устройств учета энергопотребления необходим класс точности выше второго.

Общий порядок согласования замены

Данный порядок осуществления замены прибора учета электроэнергии был введен в работу в 2000 г. Согласно Гражданскому кодексу, заменить устройство в приватизированном жилье или частном доме должен собственник недвижимого имущества за свой счет.

Счетчики многоквартирных построек не считаются собственностью жителей данных домов – энергопотребителей. Данные приборы числятся на балансе владельцев многоэтажной застройки или на организации, обеспечивающей непрерывную подачу электроэнергии.

Приборы учета могут быть собственностью государства, частной фирмы, городских организаций и др. Логично, что оплату ремонта, замены, проверки и технического обслуживания устройств осуществляет фирма, на чьем балансе стоят приборы.

В связи с этим, самостоятельно проводить ремонт, замену, монтаж или демонтаж счетчика запрещено законом. Этим должны заниматься профессионалы энергоснабжающих фирм.

Оплата замены счетчика

Заменить прибор учета следует потребителю, если именно он является его собственником. Иногда такую работу берет на себя сетевая компания, услуги которой оплачивает также потребитель.

Замена счетчика электроэнергии в частном доме обычно оплачивается непосредственно хозяином жилья.

Классификация электроприборов учета

Электрические счетчики можно классифицировать с учетом различных критериев. При этом, чаще всего, опираются на их конструктивные особенности, схемы подключения и измеряемые параметры.

Индукционные и электронные счетчики

Индукционные устройства опознаются по металлическому диску, что вращается. В таких электромеханических приборах вращающийся элемент начинает движение при использовании электроэнергии потребителем. Скорость вращения зависит от нагрузки: чем она больше, тем скорость выше. На сегодняшний день такие приборы с трудом выдерживают нагрузки, создаваемые многочисленной бытовой техникой наших домов, системами кондиционирования и т.п.

Электронные устройства имеют дисплей и способны сохранить в памяти сведения об энергопотреблении за какой-либо временной промежуток. Принцип работы таков: в приборе расположен электронный элемент, который под напряжением и действием тока, формирует импульс. Число таких импульсов дает представление об энергопотреблении.

Приборы учетаДостоинстваНедостатки
Индукционный
  • предоставляет возможность хищения электроэнергии;
  • доступная цена.
  • однотарифность;
  • невозможно дистанционно снять показания с прибора;
  • существенные погрешности в замерах;
  • не полифункционален.
Электронный
  • способны функционировать в многотарифных сетях;
  • большой эксплуатационный срок;
  • современный дизайн.
стоимость несколько выше индукционных аналогов

Модернизация счетчика электроэнергии позволит значительно сэкономить расходы, поэтому следует предпочесть электронную версию.

Однофазный или трехфазный счетчик

Однофазные устройства подключены к одной фазе, с напряжением 220В.

Вследствие чего являются весьма популярными индивидуальными приборами учета, установленными у потребителя в квартирах, магазинах и других различных объектах малого бизнеса.

На уровень напряжения свыше 0,4кВ подключены трехфазные счетчики, которые востребованы в загородных домах, крупных промышленных и административных центрах, когда применен трехфазный ввод.

Характеристики качественного счетчика

Тип изделия, его мощностные свойства, вид крепления определяются предпочтениями и финансовой состоятельностью каждого покупателя самостоятельно. Если говорить о производителях устройств, то качественные изделия могут быть представлены, как отечественными, так и зарубежными фирмами.

В целом, качественный счетчик обладает доступной стоимостью, ошибается лишь в пользу потребителя и не вредит элетропроводке в доме.

Выбор устройства учета энергопотребления

Правильный выбор любого электросчетчика — залог качественной, точной и надежной работы всей системы учета.

Только соответствие технических данных устройства характеристикам сети и условиям его использования может стать основой грамотного выбора элетросчетчика. Предпочесть ту или иную модель следует с учетом:

  • напряжения в сети;
  • потребляемой мощности;
  • принципа работы устройства;
  • способа его фиксации (посредством винтов и на DIN-рейку).

Также нужно сразу подготовить все, что нужно для замены счетчика электроэнергии, например, инструменты и расходные материалы.

Современные приборы измерения выпускаются с обширным диапазоном допустимого тока – до 100А. При этом обычным потребителям электроэнергии хватает устройства с допустимым показателем в 40А.

Выбирая счетчик, чаще всего вопрос возникает в определении предпочитаемого принципа его функционирования. Так, электронные при сравнении с индукционными приборами, считаются полифункциональными. Их класс точности довольно высок.

Они предоставляют возможность дистанционного снятия показаний счетчика и контроля возможного хищения электрической энергии. Позволяют осуществлять длительное хранение сведений о расходе электроэнергии.

Требования по монтажу счетчика

Установка нового электросчетчика вместо старого реализуется согласно требованиям, прописанным в нормативных документах.

Регламентированы такие моменты установки прибора, как место его монтажа, помещение и крепление, высота и др. Так, помещение, где устанавливают счетчики должно отвечать требованиям удобства эксплуатации прибора и отсутствия высокой влажности. Температура не должна превышать 40°С и не может опускаться ниже 0°С.

Местом установки счетчика может стать стена, панели, щиты, шкафы и релейные отсеки. Крепят приборы на щитах и в боксах, причем на высоте более 1,5м от пола. Угол наклона устройства не должен превышать 1°, иначе неизбежны погрешности учета расхода электроэнергии (только для индукционных моделей).

При подключении проводов к счетчику следует соблюсти цветовую маркировку проводов и защитить провода, длина которых превышает 12мм.

Обязательные условия для установки счетчика

К обязательным условиям замены электросчетчика следует отнести следующие:

  1. Для предварительной оценки стоимости электромонтажных работ надо пригласить специалиста, который осмотрит прибор и даст заключение о необходимости замены старого счетчика на новый.
  2. Обязательным является заявление в энергоснабжающую компанию, чтобы старый прибор сняли с учета.
  3. Представитель данной организации записывает последние показания старого прибора, составляет акт и устраняет пломбирование.
  4. После замены электрического счетчика также составляется акт и ставятся пломбы на новый прибор.

Если у вас есть допуск, то меняем электросчетчик своими руками.

Как установить счетчик самостоятельно

Установить и заменить прибор имеет право лишь компания, обладающая всеми нужными на это разрешениями. Самостоятельная установка электросчетчика под силу лишь владельцу, который обладает третьим уровнем допуска по электробезопасности и знает, как заменить электросчетчик в квартире. Тогда в протоколе замены прибора должны быть указаны ФИО собственника, а к акту прилагаться копия удостоверения, где отмечена группа допуска электробезопасности.

Когда на руки выдана вся техническая документация, где указаны наименования и место монтажа устройства, можно перейти к непосредственной установке счетчика собственноручно. Для этого необходимо закупить инструменты и нужные в  работе материалы.

Рассмотрим порядок замены электросчетчика более подробно.

Что понадобится для установки счетчика

Для установки прибора на фасаде здания придется монтировать герметичный бокс. Он, как правило, оснащен DIN-рейкой для установки элементов прибора. При замене электросчетчика в квартире своими руками, пригодится монтажная доска либо ящик ЯУР.

Внимание! Категорически запрещено осуществлять монтаж электрического счетчика под напряжением!

Как установить однофазный счетчик

Заметим, что конструкция оснащена 4 клеммами (вводы и выводы нуля и фазного проводника). Нужно провода ввода (фазу и ноль) соединить с нужными разъемами на счетчике, скажем, 1 и 3 клеммы. Следовательно, 2 и 4 клемму выводят к нагрузке. На автоматические выключатели идет фазный провод, на нулевую шину и оттуда к нагрузке – ноль. После установки представитель Энергосбыта должен опломбировать счетчик.

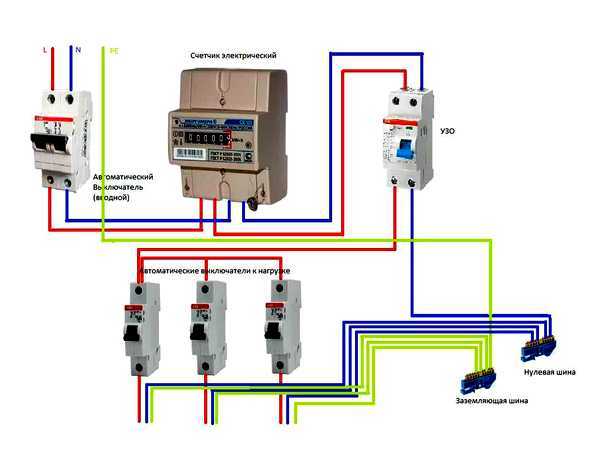

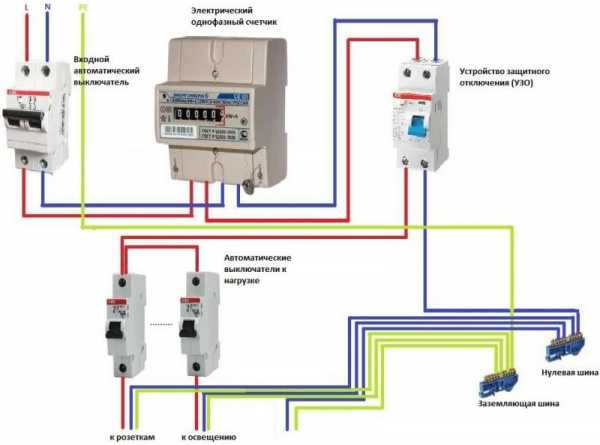

Схема подключения однофазного электросчетчика.

Как установить трехфазный счетчик

Монтаж включает два стадии:

  1. Предварительный этап: проверка пломб на винтах кожуха, подсоединение проводов к зажимам и др.
  2. Непосредственное включение – без трансформаторов включается в сеть. Важно соблюсти цветовой порядок: фаза А – провод желтого цвета, В – зеленого, С – красного, нуль – синего, заземляющий РЕ – желто-зеленого.

Также имеет место подключение в однофазную цепь и включение через трансформаторы. Каждый раз перед глазами должны быть типовые электросхемы, которые можно увидеть в паспорте ЭС.

Акт замены счетчика электроэнергии

Протокол замены прибора составляют специалисты, которые проводили монтаж счетчика. Данный документ должен составляться в двух экземплярах. Он включает себя сведения об устанавливаемом приборе учета расхода электроэнергии с отметкой о его типе, заводском номере, дате производства и других основных параметрах. Кроме того, должна быть информация о моменте последней поверки устройства. Одним из пунктов акта являются показания прибора учета энергопотребления. Обязательна графа, содержащая сведения о правилах замены счетчика электроэнергии.

Итак, зная модели приборов, их технические особенности, выбор того или иного электросчетчика делается более осознанно. Порядок замены прибора позволяет потребителям электроэнергии сориентироваться в определении собственника счетчика, времени замены прибора, и вопросах его эксплуатации.

Видео по теме: подключение электросчетчика

stroim.guru

Однофазные электросчетчики и замена старых на новые в доме или на даче

Капитальный ремонт жилья или неисправность прибора учета электроэнергии – это далеко не все причины для его смены. При этом обычно возникает больше вопросов юридического плана, чем технического. Поэтому домовладельцу не помешает знать нюансы этой процедуры и варианты их решения.

Когда нужна замена старого домашнего электросчетчика на новый прибор?




В прошлом веке контроль учета потребляемого электричества производился при помощи индукционных счетчиков. Для своего времени эти приборы полностью оправдали себя благодаря невысокой стоимости и надежности. Нужно сказать больше, этот тип счетчиков производится и сейчас, но ставят их уже с учетом новых требований. Точность измерения и предельные нагрузки современных приборов выросли, в то время как устаревшие изделия рассчитаны на ток не более 10 А.

С появлением энергоемких бытовых устройств замена электросчетчика в частном доме стала актуальной темой. Все эти кондиционеры, электроплиты, отопительные котлы значительно увеличивают потребляемую мощность. Даже когда-то правильно сделанная проводка не всегда выдерживает, что уже говорить об устаревших моделях учета электроэнергии. Они теперь часто выходят из строя, а показания становятся неточными.

Кроме перечисленных причин нужно отметить еще несколько поводов заняться установкой нового счетчика:

  • Наличие механических повреждений прибора.
  • Окончание срока госпроверки (для индукционных счетчиков – 16 лет).
  • В случае наличия у однофазного индукционного прибора класса точности ниже 2.0, счетчики с классом 2,5 исключены из
  • Госреестра измерительных средств.
  • Отсутствие возможности ремонта прибора.

Какой электрический счетчик выбрать?

Все измерительные аппараты классифицируют по типу измеряемых величин, способу подсоединения и конструкционным особенностям. Устанавливаемые электросчетчики и замена старых на новые должна производиться только в соответствии с мощностью и силой тока, проходящих по сетям потребителя. На практике в жилых постройках востребованы два вида счетчиков:

  • Индукционные – система работает за счет вращающегося диска. Этот тип приборов постепенно уходит с рынка, потому что имеют ряд недостатков, в том числе низкую защищенность от несанкционированного отбора энергии.
  • Электронные – данные обрабатываются электроникой или механической системой и выводятся на жидкокристаллический дисплей. Аппараты позволяют организовать расход электроэнергии по многотарифной программе. Некоторые модели управляются дистанционно.

Большинство счетчиков нового поколения имеют порог токовой нагрузки в пределах 40-60 А. Их уровень точности соответствует второму или первому классу, а эксплуатационные сроки достигают 16 лет.

Основные требования




  • Устанавливаемый узел обязан соответствовать списку агрегатов, которые прошли этап сертификации и разрешены к эксплуатации.
  • Для комфортного снятия показаний счетчик рекомендуется устанавливать на высоте не более 1,5-1,7 м от уровня земли или пола.
  • Прибор должен иметь две пломбы. Например, кожух со смотровым окном пломбируется работниками государственной метрологической службы, а на нижнюю крышку контактной группы ставится пломба от энергопоставщика.
  • Срок опломбировки однофазного счетчика от государственного доверителя не должен превышать два года.
  • Параметры прибора для учета должны соответствовать мощности сетей потребителя, в противном случае придется делать проверку в метрологических службах.
  • Класс точности должен быть не ниже второго.

Рекомендуемые модели


Существует список рекомендованных моделей электросчетчиков для замены устаревших устройств в частном доме или коттедже:

  • СО-ЭЭ6706 – устройство индукционного типа для однофазной сети 220В. Несмотря на то, что модель выпускается около 50 лет, модернизированные приборы со вторым классом точности надежны и долговечны.
  • СО-И449 – отечественный электроиндукционный агрегат рассчитан для работы в сетях 220В при токах нагрузки 10-60 А.
  • СО-505 – индукционный однотарифный узел для учета электроэнергии 220В и нагрузочных токах 10-40 А.
  • ЦЭ 6807 – современный индукционный счетчик для фиксации активной электроэнергии в однофазных цепях первого класса точности. Выпускаются модели одно- и двухтарифной модификации, рассчитанные на нагрузку до 60 А.
  • ЕС 2726 – электронный многотарифный прибор первого класса точности для использования в однофазных цепях с нагрузкой до 100 А. Оборудован аккумулятором и часами с возможностью установки времени и даты.
  • Меркурий 200 – устройство многотарифного учета электронного типа, предназначен для использования в однофазных сетях. Подсчет проводится по времени суток, дням недели и числам месяца. Возможен контроль устройства через информационный канал.



Многотарифные счетчики

Установка таких моделей должна быть согласована с энергосберегающей организацией. В основном в этом заинтересованы владельцы частных домостоений и собственники приватизированных квартир. Именно они заинтересованы установить у себя дорогостоящее оборудование и оплатить счет по низким тарифам. Вопрос актуален даже для домовладельцев, у которых реализована комплексная система резервного электроснабжения здания.

Владелец приватизированного жилья в многоквартирном здании при замене старого индукционного электросчетчика на новый имеет полное право поставить себе многотарифную модель. При этом узел учета может быть перенесен в квартиру, если заранее согласовать вопрос с организацией, занимающейся энергоснабжением. Поскольку оплачивать работу и стоимость устройства придется потребителю, то последнее переходит в его собственность.

Работы по смене аппарата должны проводить электрики с квалификацией. В идеале, когда услуги оказывает представитель энергоснабжающей компании, он знает схему подключения и сможет настроить тарифные режимы.

Кто может поменять счетчик в частном домостроении и где его лучше поставить при переносе?




Собственно, произвести замену счетчика в состоянии любой домовладелец, имеющий хоть небольшие навыки при работе с элекроприборами. Но подключить питающие провода может только представитель электросетей.

Перед выполнением работ нужно сделать запрос на документы, в которых указаны требования к установке и разделительная граница балансовой принадлежности. В частном домовладении граница обычно проходит по улице, но вынос учетного узла возможен только по согласованию с собственником жилья. Тем не менее сотрудники энергопоставляющих компаний настаивают на установке прибора за пределами участка, что дает им возможность проведения контроля без участия домовладельца.

Граница балансовой принадлежности имеет размытый характер. Идеально, когда она определяется по обоюдному согласию. Это может быть как фасад здания, так и ближайший столб на территории участка.

Как производится замена устаревшего электросчетчика в частном своими руками?

Первым делом нужно сообщить в сетевую компанию о намерении произвести смену учетного прибора. Пренебрегать этим этапом нельзя, потому что за сорванной самостоятельно пломбой, непременно последует штраф. Получив разрешение, пломбу можно удалить, но ее нужно сохранить для представителя УК, который потом будет пломбировать установленный прибор.

Для работы понадобятся отвертки, нож и мультиметр. Обычно замена старого или неисправного электросчетчика на новый не представляет особой сложности, если придерживаться определенного алгоритма действий:

  • Обесточить входную линию.
  • Демонтировать клеммную крышку.
  • Отвинтить болты крепления проводов.
  • Открутить винты крепления корпуса счетчика и демонтировать его.
  • Установить новый прибор учета, при этом подводящие провода подключаются ко вводному автомату, и только потом к счетчику.
  • Подключить провода, ведущие к домашней нагрузке.

Особое внимание стоит уделить заземлению, если на участке имеется защитный контур, то задача упрощается. Ввод узла в эксплуатацию должен сопровождаться вызовом инспектора для его опломбирования. При этом он снимает показания с обоих счетчиков и проверяет схему подключения.

stroimass.com

Новые электросчетчики – самостоятельная замена и принцип работы

Отправить ответ

avatar
  Подписаться
Уведомление о
