Навесы для частного дома фото из дерева – 85 фото стильных и практичных конструкций

Содержание

85 фото стильных и практичных конструкций

Наверно у каждого, кто имеет свой дом, есть навес. Навесы бывают разных видов, а уж формы зависят только от фантазии хозяина. Изготовление навеса можно заказать у профессиональных строителей, а можно сделать навес своими руками.

Краткое содержимое статьи:

Разновидности навесов

Виды навесов бывают разные и делят их либо по месту расположения, либо по форме или по материалам из которых они изготовлены.

Форма навеса зависит от фантазии строителя и нужд. Прямые, гнутые или наклонные — можно выбирать любой, главное чтобы было красиво и функционально.

Давайте рассмотрим ситуацию с навесами на примере. Мы являемся хозяевами дома недалеко от города и решили обустроить территорию. Навес можно строить из различных материалов, будь то кирпич, дерево, поликарбонат или смешанные.


Мы решили сделать для пригородного дома деревянный навес. Можно строить из любого дерева, но лучше всего с этим делом справится сосна. Брус из нее не дорогой, а прослужит она намного дольше других пород.

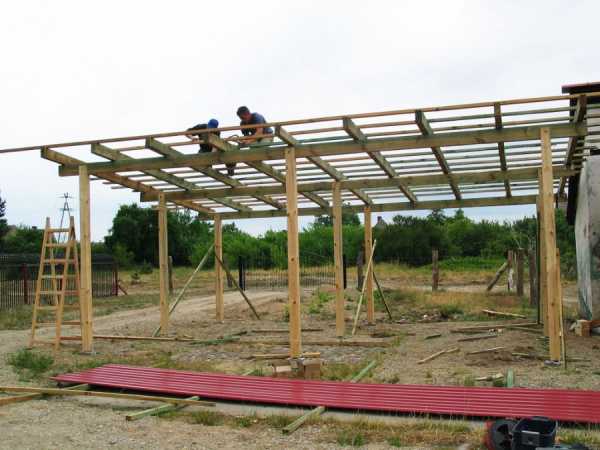

Вот мы закупили материалы и задумались о форме навеса. Фото деревянного навеса в интернете очень много, можно выбрать несколько видов и скомпоновать свой по индивидуальному плану. Чертим на бумаге план и приступаем к его реализации.

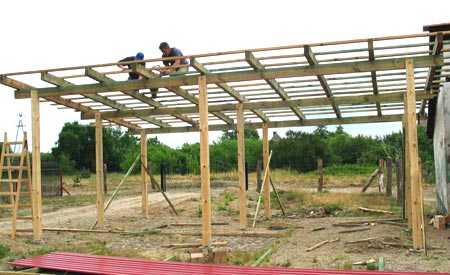

Для начала мы должны подготовить скважины для установки столбов. Глубина установки не должна быть менее 500 мм, но и глубже копать не надо, так как уменьшится высота постройки. Перед установкой столбов потребуется их обработка от воздействия влаги и других отрицательных факторов.

Укреплять столбы можно цементным раствором или щебенкой, но лучше скомбинировать. Расстояние между столбами около метра. При установке нужно сверять диагонали и уровни, чтобы наша конструкция не покосилась или не была кривой. Когда столбы установили, нужно дать время смеси закрепиться.

Лучше всего эти работы выполнять летом, чтобы не было излишней влаги в почве. Стройте подальше от септика, чтобы не было неприятных запахов и следите за отсутствием подземных коммуникаций.

Если мы строим из дерева пристроенный навес к дому, то столбы надо ставить только по трем сторонам. Стропила от столбов пойдут к стене дома, где и будут крепиться. Если в стене дома уже есть специальные вставки из кирпича, то нам очень повезло и нам удастся положить стропила на них.


Если вставки отсутствуют, то крепим стропила к стене дома металлическими уголками, желательно со всех четырех сторон для прочности. Не забываем делать небольшой уклон, чтобы во время дождя вода скатывалась с навеса, а не оставалась на его крыше.

После выполнения обрешетки крыши, выбираем материал для покрытия. Самый бюджетный это поликарбонат, но можно покрыть и черепицей и шифером. Плюсом поликарбоната является его легкость и бюджетная цена. Крепиться он к обрешетке саморезами с потаем.

Не стоит забывать что края должны выходить менее чем за 15 сантиметров от наших столбов. Вот и наш навес в черновом варианте готов. Теперь приступим к чистовой отделке.

Чистовая отделка

Под чистовой отделкой понимаем пол и функциональную нагрузку навеса. С полом можно ничего не делать и оставить земляной вариант. Если вы живете там только в летний период, то действительно он вам особо и не нужен.

Но как же быть если навес у вас задействован круглогодично? Для этого делаем небольшой порожек по всему периметру навеса, кроме стены дома. Его не нужно делать слишком маленьким или слишком большим, оптимальная высота 7-10 см. Это для того, чтобы туда не попадала вода, снег или земля.

Самый простой и быстрый это пол из бетона. Засыпается щебень и заливается пескобетоном, на этом можно и закончить. В будущем вы можете положить сверху такого пола плитку. Некоторые делают пол из обрезной доски, но ее надо обрабатывать различными смесями, чтобы она прослужила дольше.

Если у вас под навесом проводятся какие-то работы связанные с огнем, то лучше бетона ничего не найдете. Тротуарная плитка тоже рассматривается, но для нее также надо делать правильную подушку. Иначе весной возможны вздутия или провалы.

Функциональная нагрузка навеса может быть различной. Здесь вы можете устроить беседку, открытую веранду, летнюю кухню, столярную или просто хранить инструмент и рабочую одежду. Но для инструмента и рабочей одежды лучше использовать сарай, чтобы получать эстетическое удовольствие. Но возможно и сделать навес для автомобиля.

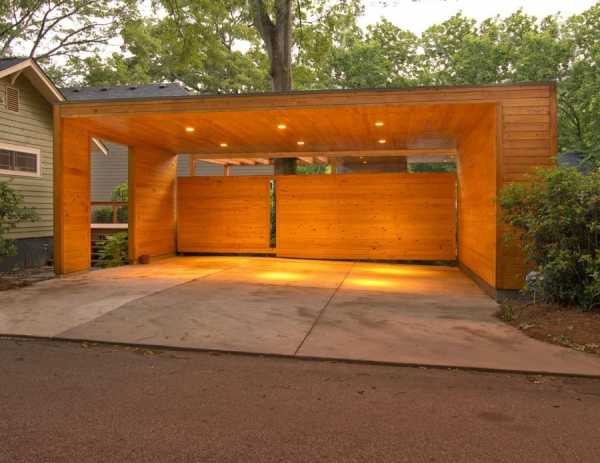

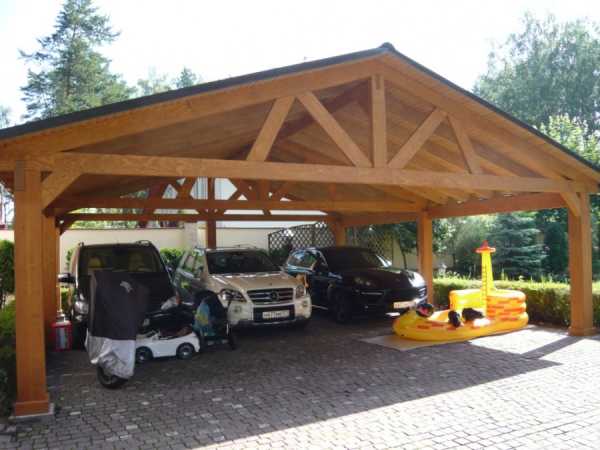

Парковка автомобиля

Форма навеса должна быть соответствующей. При постройке с таким функционалам в одну из сторон должен заезжать автомобиль и поэтому ширина между столбами должна быть соответствующей. Пол лучше сделать или бетонным или из тротуарной плитки, хотя можете просто заасфальтировать. Опять все зависит только от вашей фантазии и финансовых средств.

Под таким навесом машина будет меньше пачкаться от осадков и вы сможете всегда сухим дойти до дома, но это если она пристроена к дому.

Многие делают навес около ворот, чтобы увеличить полезную площадь участка. Здесь тоже есть много своих нюансов и перед строительством лучше поговорить с соседями, чтобы не было конфликтов в будущем.



Вход в дом

Обычно навес над крыльцом делается исключительно в целях комфорта. Он может строиться также из дерева и столбов, а может быть металлическим и просто крепиться к стене дома.

В некоторых случаях бюджетным вариантом является лист поликарбоната прикрепленный несколькими брусьями к стене. Но такой навес не долговечен и при сильных порывах ветра может быть разломан.

Обычно строиться навес совместно со ступеньками и нередко превращается в крыльцо дома.

Итоги

Навес нужная и незаменимая вещь в личном доме. Здесь возможно проводить работы, которые внутри дома делать не рекомендуется. Кроме помощи в хозяйстве он имеет эстетическую функцию и будет радовать не только ваши глаза, но и завистливые взгляды соседей и гостей.

Можно построить такой навес, чтобы он работал для вас круглый год. Для этого потребуется немного навыков в строительстве. Здесь можно сделать или открывающиеся ставни, или щиты, которые в зависимости от времени года сможете снимать или ставить в навес.

Чем же еще могут приглянуться деревянные навесы? Ответ прост. Вы можете сделать резьбу. Узоры резьбы также зависят от вашей фантазии и умения. Не зря все русские избы делали крыльцо изрезное. Рисунок здесь может быть и функциональным или просто добавлять изюминку к вашей усадьбе.


Некоторые умельцы используют в качестве строительных материалов различные коряги, которые служат столбами. Здесь сталкиваемся со сложностью по времени и финансам обработки такого материала, но работа превзойдет все ваши ожидания.

Некоторые навесы настолько неординарные, что в некоторых странах они становятся общественными центрами и их специально строит правительство.

На личном приусадебном участке можно декорировать присутствующими плодовыми деревьями. Главное не погубить дерево. Навес можно задекорировать различными вьющимися растениями типа виноградной лозы.

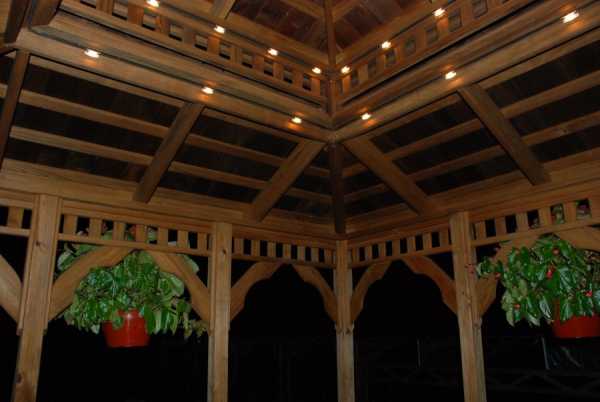

Не забывайте о подведении в навес электричества. В соответствии с функциональной нагрузкой здесь должно быть освещение и несколько розеток. Пожарная безопасность превыше всего, поэтому желательно розетки оградить от воздействия погоды и сделать для навеса отдельный короб с пробками.

Не забывайте, главное правильно соизмерить свои желания и возможности. Как говориться: семь раз отмерь — один раз отрежь.

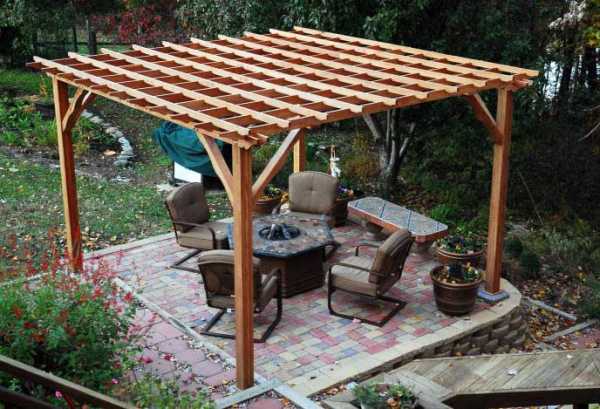

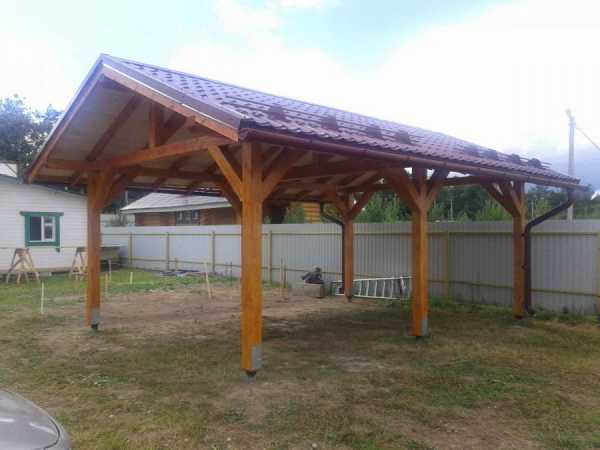

Фото деревянного навеса


Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

фото обзор конструкций для машин, беседок, террас, а также выбор проекта, изготовление и строительство навеса из дерева своими руками

Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.

Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.

Деревянные навесы – «за» и «против»

Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность.  Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.

Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.

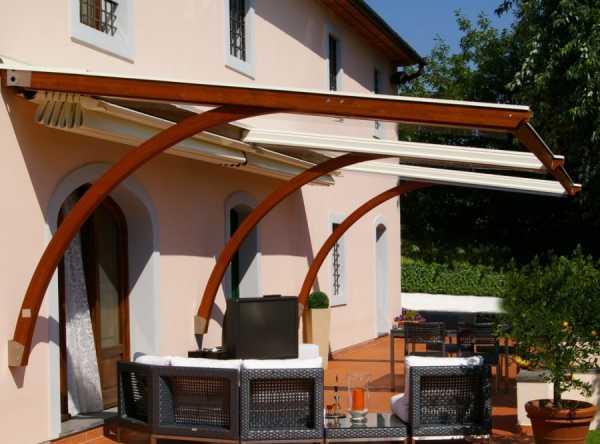

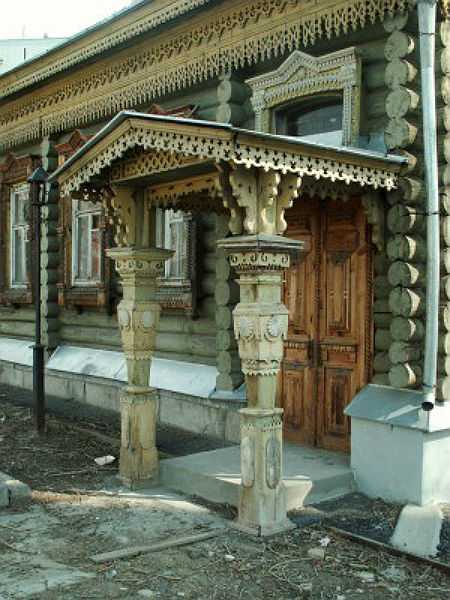

Деревянные навесы к дому, фото опорно-консольного козырька, украшенного резьбой

Говоря о деревянных навесах, представляется простенькая, неказистая конструкция, без малейшего намека на эстетику. Но вспомним строения, украшенные ажурной деревянной резьбой, фигурными столбами. Можно возразить: это подходит только под традиционный исторический стиль, поэтому деревянные навесы не уместны на участках, где основное здание выполнено в современном или этническом направлении.

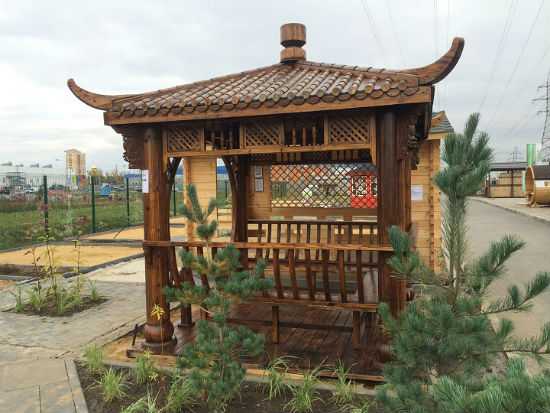

Деревянные навесы, фото постройки в китайском стиле, декорированной французской ажурной решеткой

Дерево актуально везде и всегда: изящные китайские, лаконичные японские конструкции, романтические строения прованс, крытые террасы в средиземноморском стиле. В современной архитектуре тому пример — изысканный навес-крыша мадридского аэропорта или грандиозный общественный центр Мetropol-parasol. Строение венчает огромный деревянный навес немыслимой криволинейной формы, в котором отражены все достоинства, красота и возможности материала.

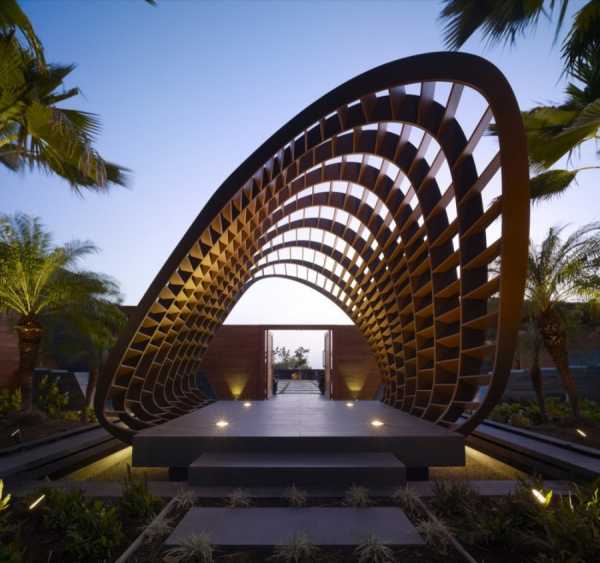

Современные навесы из дерева, фото Мetropol-parasol

Какое дерево использовать для навесов

Для строительства навеса используют древесину разного вида:

  • Клееный и профилированный брус с ребром 100-150*100-150 мм – для построек среднего и большого размера.
  • Оцилиндрованное бревно диаметром 100-200 мм – из него устраиваются опорные столбы.
  • Бруски 40*40, 40*50, 50*50, 60*40, 60*60 мм – козырьки над входом и стропильная система.
  • Рейки 20*40, 15*40 мм, фанера, ОСБ – обрешетка, 15-20*0.5-1 мм – решетка для украшения проемов.
  • Стволы деревьев – сооружения в рустикальном стиле.
  • Вагонка, блокхаус, обрезная доска, рифленые панели – зашивка парапетов и стен.
  • Резьба, балясины, вычурные колонны, пни, коряги, ветки – декорирование навесов.

Пример, из чего построить навес из дерева своими руками, фото рустикальной конструкции, такое решение всегда вписывается в природный ландшафт

Деревянные навесы из бруса, стволов, бревен прекрасно комбинируются с камнем, бетоном, металлом, поликарбонатом. Эти материалы деликатно подчеркивают изысканность и утонченность древесины, в правильном сочетании получаются эксклюзивные, оригинальные постройки.

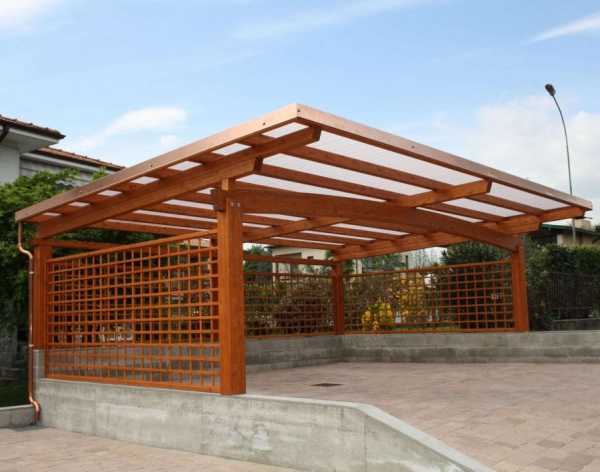

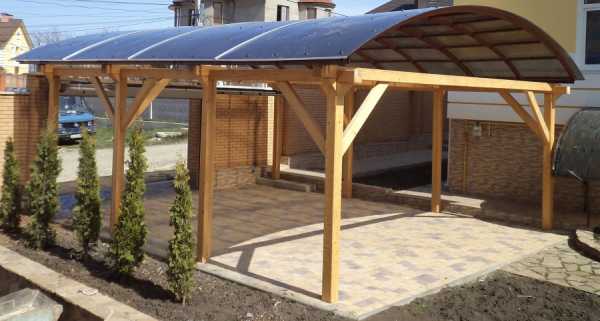

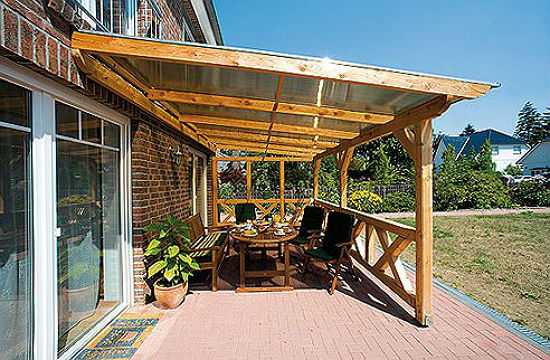

Навес из бруса с легкой, элегантной поликарбонатной крышей

Конструктив и целесообразность

В частном строительстве деревянные навесы устраивают для различных нужд:

  • Козырьки над входом в дом, пристройки к крыльцу.
  • Террасы, веранды.
  • Навесы из дерева для автомобилей.
  • Укрытие для дров и инструментов.
  • Функциональные пристройки к гаражу, бане, летней кухне.
  • Беседки, в том числе с мангалом.
  • Каркасы для оранжерей, теплиц, парников, зимних садов.
  • Галереи от ворот, калитки до двери в дом — для комфортного входа и стоянки машины.
  • Навесы для детских площадок.

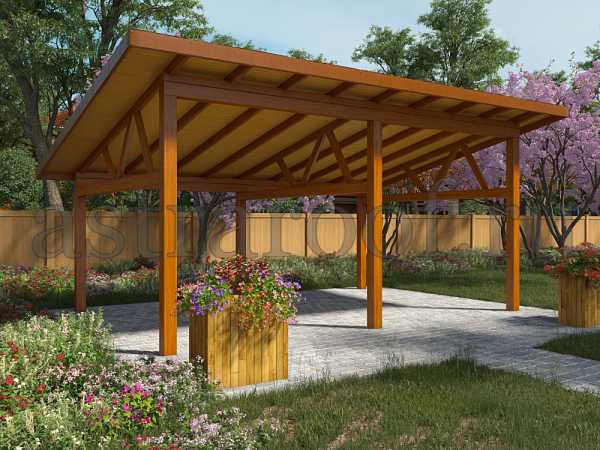

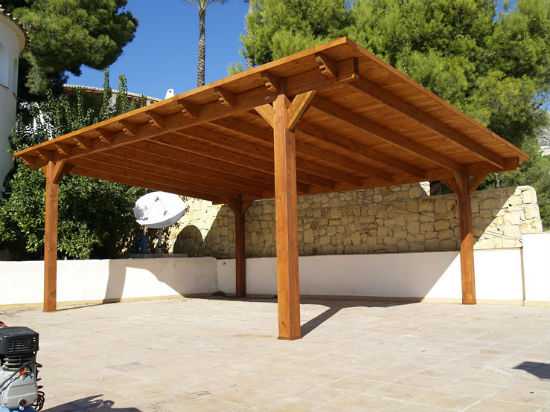

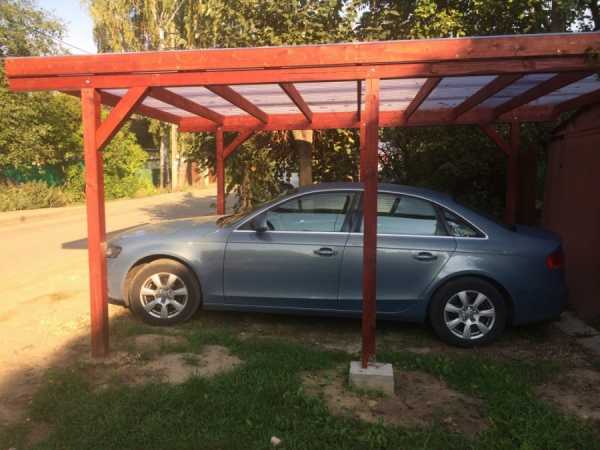

Навесы для машины из дерева, на фото простая односкатная постройка

Проекты деревянных навесов можно условно разделить по способу опирания:

  • Самостоятельные, отдельно стоящие пристройки на столбах.
  • Сооружение, примыкающие к основному зданию – одним краем упираются на горизонтальную балку, укрепленную на стене, другим – на вертикальные опоры.
  • Консольные, подвесные конструкции – на менсолах или скрытых держателях-закладных, обычно это маленькие козырьки и легкие крыши.

Навесы из дерева к дому, фото террасы, с одной стороны опирающейся на несущую стену основного здания

Крыша

Деревянные навесы чаще устраивают под одно- и двухскатными крышами, в регионах с минимальным количеством осадков допустимы плоские конструкции без уклона. Отдельно стоящие постройки средних и больших размеров иногда венчают вальмовой стропильной системой. Гнутые и купольные крыши из дерева доступны только специалистам. Для изготовления арочной кровли можно скомбинировать постройку, каркас выполнить из дерева и уложить на нее гнутую металлическую ферму.

Выбор кровельного материала напрямую связан с конструктивом стропильной системы, уклоном крыши, очень важно, чтобы он аккуратно вписывался в общий архитектурный ансамбль участка:

  • Поликарбонат – надежно, воздушно, облегчает массивность постройки, можно придать кровле практически любую форму.
  • Профнастил – практично и недорого, для организации кровли на односкатные и двускатные крыши, гармонично сочетается с металлочерепицей.
  • Шифер, рубероид, дранка – подходит для хозпостроек разного назначения, часто используется для создания этностиля.
  • Мягкая черепица – красиво, хорошо сочетается с природным ландшафтом, но требует сплошной обрешетки.

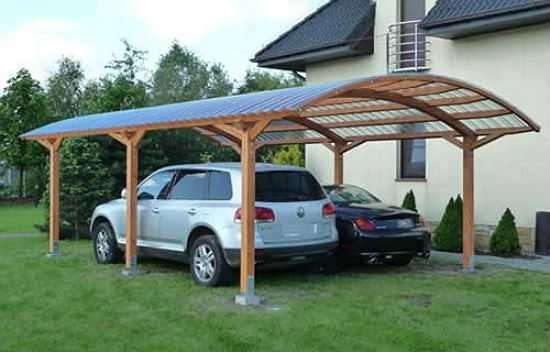

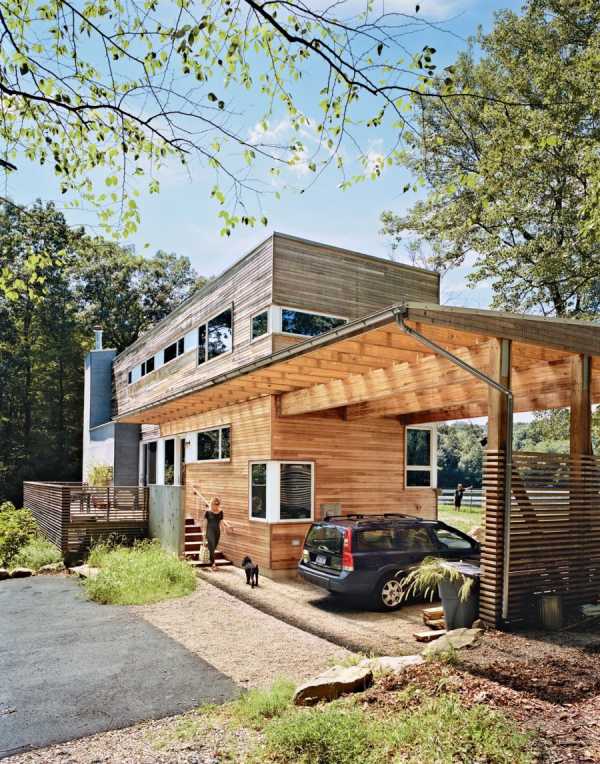

Деревянные навесы для автомобилей под арочной кровлей из профилированного поликарбоната

Примеры чертежей и типовых проектов

Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.

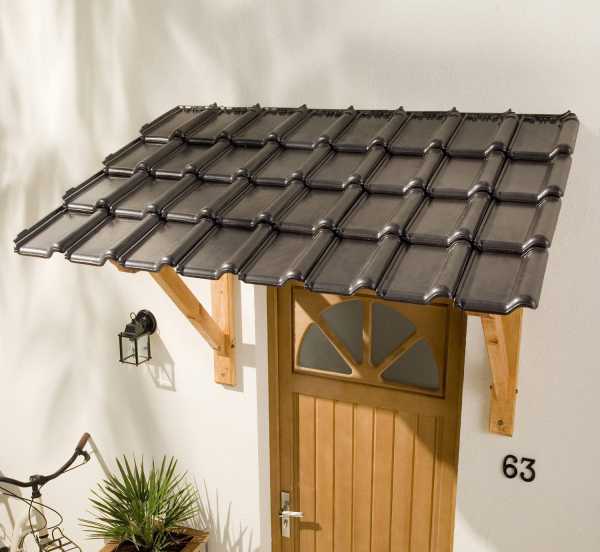

Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.

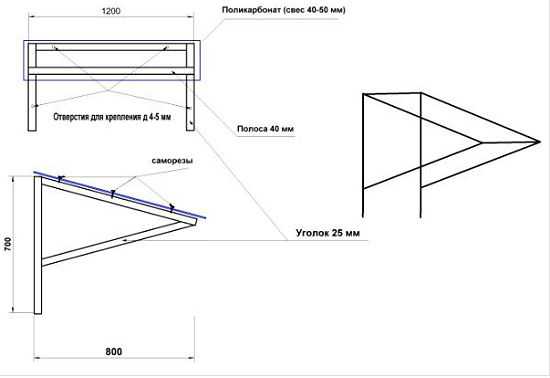

Схема, как сделать навес над крыльцом из дерева

В монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.

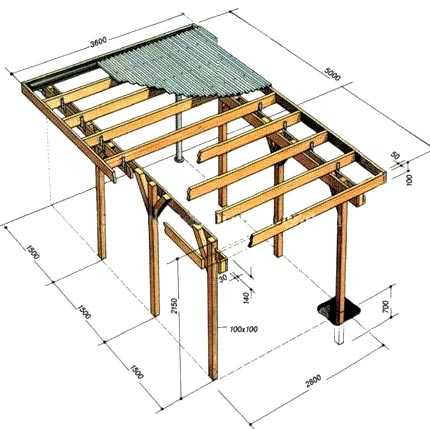

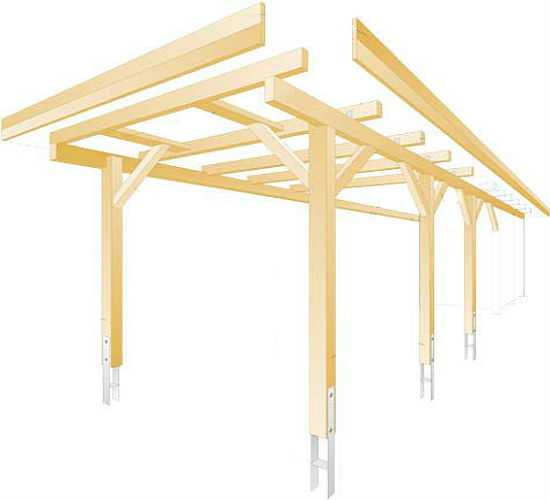

Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условий

Важно:  чтобы избежать провиса поперечных балок, оптимальное расстояние между вертикальными опорами 2 м, при больших размерах рекомендуется сделать поддерживающие укосы.

Двускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасаду

Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.

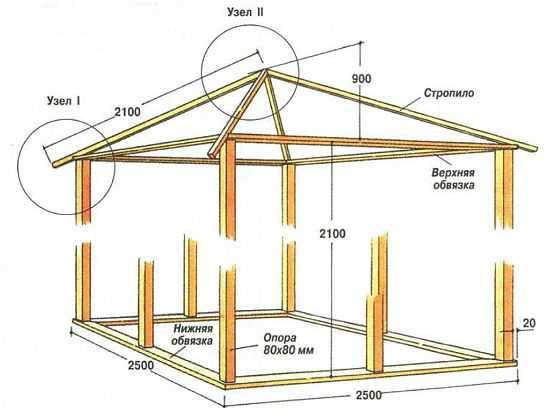

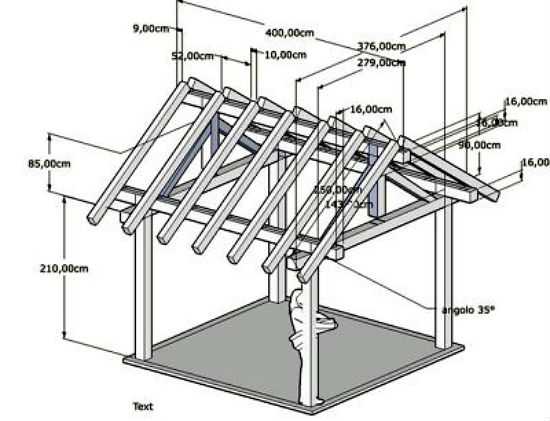

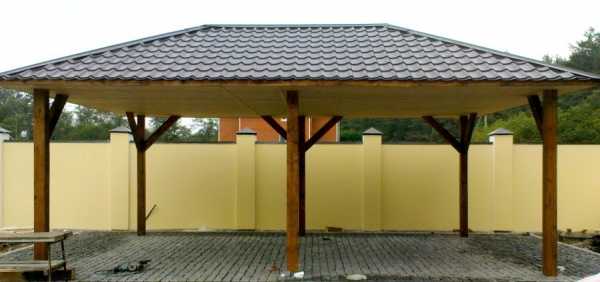

Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышей

Проектирование более сложных построек лучше доверить профессионалам.

Расчет

Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом. Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю.

Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.

Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.

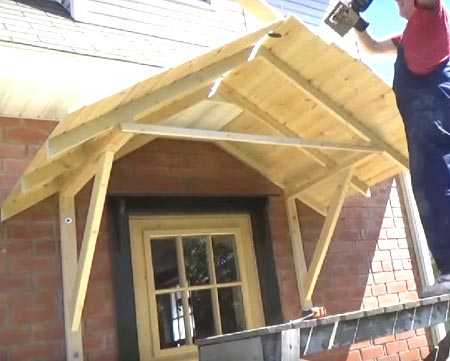

Пример, как сделать стандартный навес над крыльцом из дерева своими руками

Высота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.

Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.

Совет:  Дабы не запутаться в сложных вычислениях воспользуйтесь онлайн калькулятором либо готовым проектом деревянного навеса. Для самостоятельного строительства можно использовать правило: опоры через каждые 1,5-2 м, стропила устанавливаются в 1 м друг от друга, обрешетка 500-900 мм или сплошная, в зависимости от кровельного материала.

Как построить деревянный навес из поликарбоната своими руками

Пошаговая инструкция для пристройки к дому 2,5*4 м, фундамент – столбчатый, опирание – балочно-опорное, стойки – брус 100*100 мм, крыша односкатная, покрытая сотовым поликарбонатом толщиной 8 мм.

Фото-пример деревянного навеса к дому

Очищаем участок, переносим чертежи на местность, забиваем столбики, натягиваем веревку, снимаем верхний слой грунта – 300 мм. Выкапываем ямы под столбы, глубиной 700 мм. Дно засыпаем щебнем и песчаником, слоями 100-15о мм, подушку трамбуем. Площадку мостим тротуарной плиткой. В каждую яму вбиваем 4 арматурных рифленых прута, сечением 8-12 мм. Формируем из рубероида импровизированный столб и одеваем его на армирующий каркас, заливаем бетоном, до полного становления раствора придется подождать 4 недели.

Полезно знать:  Для ускорения процесса можно использовать готовые монолитнобетонные столбы.

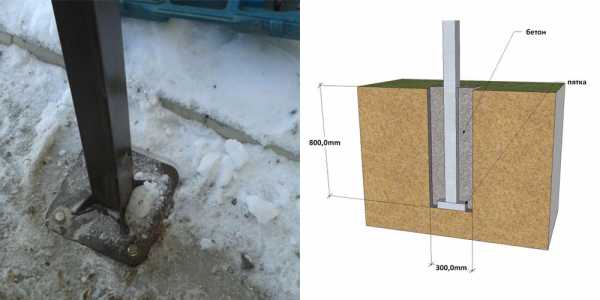

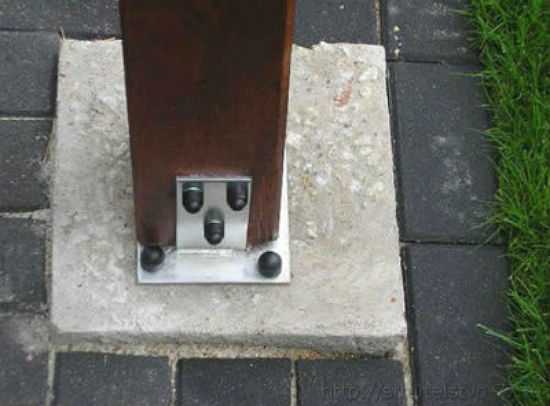

Способ крепления бруса к фундаменту

На бетонный столб анкерами крепим оцинкованный держатель, в него фиксируем вертикальную опору, проверяем геометрию, затягиваем болты.

К стене присверливаем балку-брус 100*100 мм, она послужит опорой для внутреннего конца стропильной ноги, и поможет распределить нагрузку по всей несущей конструкции. По верхним оголовкам опор делаем обвязку, брусом 100*100 мм, крепим на уголки, дополнительно фиксируем укосами, чтобы сделать навес прочнее.

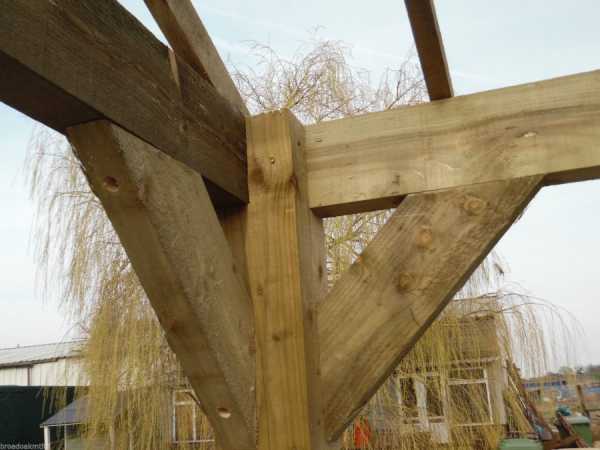

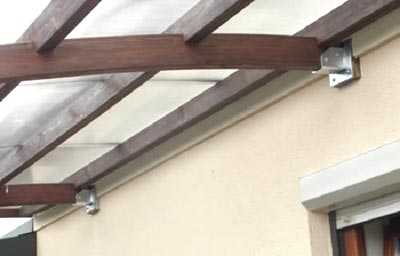

Один из способов крепления поперечных и продольных балок к вертикальной опоре

Перпендикулярно дому укладываем стропила из доски 150*40 мм, на балку крепим уголками, на обвязку – салазками, навис ноги с внешнего края +300 мм, чтобы осадки не попадали внутрь. Поперек, через каждые 500-900 мм стелим обрешетку из тонкого бруска 20-40 мм. Каркас обрабатываем антисептиком и противопожарным раствором, лакируем или красим цветным лаком. Парапет можно выполнить из любого материала или оставить открытым, оформив его клумбами, декоративными кустами, вьюнами.

Как крепить поликарбонат

Листы режутся в размер болгаркой мелкозубчатой пилой по металлу, заусеницы шлифуются абразивом. При укладке следите, чтобы внутренние ребра жесткости поликарбоната шли параллельно обрешетки. Панели соединяются между собой стыковочным профилем.

На обрешетку саморезами крепим соединительный профиль, в него вставляем листы, оставляем термозазор 3-5 мм, закрываем сверху заглушкой до щелчка. Внешний край листов крепим на термошайбы, торца проклеиваем специальным скотчем и устанавливаем заглушку, во избежание попадания пыли и мусора внутрь материала.

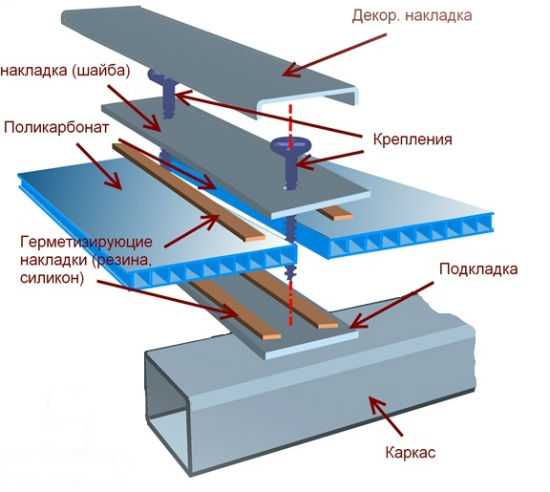

Крепление поликарбоната на профиль

setroom.ru

Как построить навес из дерева к частному дому: фото и видео

Живя в деревянном доме, рано или поздно у любого домовладельца возникает потребность возвести навес из дерева к дому. Многие боятся начинать строить деревянный навес к дому своими руками, думая, что процесс этот сложный и трудоемкий. Но ничего сложного в обустройстве этой конструкции нет.

Дизайн и оформление деревянного навеса к дому

Рассмотрим несколько способов пристройки навеса к строению. Поняв суть конструкции, можно самостоятельно ее видоизменить и соорудить.

Вернуться к оглавлению

Содержание материала

Почему дерево

Древесина – экологичный, доступный материал, надежный и безопасный для человека, что является основным фактором, востребованности этого материала долгие годы, он выделяется теплотой, природностью, цветом. Эти факторы позволяют этому материалу внести в ландшафтный дизайн неповторимости и красоты.

Конечно, древесина не владеет большими коэффициентами прочности, в отличие от каменных и железных конструкций. Древесные сооружения подержаны гниению, нападкам насекомых и мышей. Но этого можно избежать, если грамотно обработать дерево морилкой и фиксирующими растворами. Свой основательный эффект имеет и лак, а само лаковое дерево выглядит шикарно.

Вариант конструкции деревянного навеса

Что касается навесов из дерева, некоторые думают, что это простые, невзрачные сооружения. Но все будет зависеть от воображения, желания обывателя правильно составить проект. Можно орнаментировать конструкции филигранной резьбой, балясинами и красивыми резными элементами. При этом учесть образ сада, где разместится навес, рядом с домом или отдельно.

Важно! Вся конструкция должна смотреться пропорционально и интересно. Только так навес, пристроенный к деревянному дому, будет радовать вас.

Вернуться к оглавлению

Какие бывают виды навесов

Они классифицируются по конструкционным особенностям, и бывают:

Навесы могут разделяться и по месту расположения:

Материал тоже может быть разным:

Самым популярным у обывателей является деревянный навес. Это не удивительно, так как конструкция, очень простая в исполнении, не требует больших усилий, и значительных затрат. Такую работу, как сделать навес, может произвести практически каждый домовладелец. Первый шаг – проект.

Вернуться к оглавлению

Разработка проекта

Проект для конструкции, обязателен, так как решает основные задачи в анализе условий сооружения. Особенно, если устройство – пристраиваемое к готовому строению. Данные об основании и стенке дома крайне важны, как и акклиматизационные условия (нагрузка ветра, количество осадков в зимний период, расположение относительно сторон света в подобранном для сооружения месте).

Схема с размерами навеса к дому

Кроме того, не излишним будет позаботиться о деталях декора, видах кровли, преимущественных в конкретной ситуации, подобрать форму крыши и размер. Чем детальнее будет проект, тем проще его осуществлять. Грамотные цифровые подсчеты помогут узнать численность материалов, и обязательных расходов на сооружение. Проще всего соорудить навес или козырек над крыльцом.

Установка опор

Первое о чем нужно позаботиться – на чем будет стоять навес возле деревянного дома. Некоторые умельцы советуют поставить навес на простые колоды из дерева, на них сделать обрешетку и крышу. Это возможный вариант сооружения, но может случиться так, что через некоторое время пойдет сильный ливень, и тогда, навес может просто отойдет от строения. А если земля рыхлая, то навес может сильно перекосить. Не забудьте это учесть, когда будете составлять проект.

Схема для установки опор навеса

По этой причине навес нужно устанавливать только на бетонные опоры, это даст гарантию, что никакая непогода не навредит устойчивости навеса. Это будет своего рода фундамент, и поэтому его обустройство нужно рассмотреть пошагово.

  1. Начинаем копать ямы. Мы не будем делать ленточный фундамент, так как это очень дорого. Для экономии мы обустроим столбчатый круглый фундамент. Для рытья ям нужен круглый бур 35 сантиметров в диаметре. Ямы должны быть не менее 50 сантиметров в глубину – это нужно для того, чтобы со временем навес не просел. Если бура под рукой не оказалось, то можно выкопать ямы лопатой штыковой.
  2. Делаем армирование. Стоит отметить, что удельный вес конструкции в данном случае нам не нужно обустраивать опалубку. Поэтому армирование можно сделать прямо в ямку, и проводим ее арматурой с сечением 8 мм – этого хватит.Армирование столбчатого фундамента

    Взять четыре длинных прута и обвязать их вязальной проволокой на расстоянии 30 сантиметров друг от друга. Готовую арматуру ставим в ямки перпендикулярно.

  3. Бетонирование. Для навеса из дерева своими руками, достаточно взять цемент М200, и замешиваем его 1:4, при этом он не должен быть слишком густым. Бетон заливаем в подготовленные ямки.
  4. Обустраиваем цоколь. Он нужен для того, чтобы дерево не касалось сырой земли. Поэтому нужно поднять фундамент на 15 сантиметров, для этого нужно сделать небольшую опалубку из досок. Эту опалубку нужно залить бетоном и снять ее по прошествии трех дней.

После этого останется только установить колоды диаметром 30 сантиметров, по которым пойдет первичная обвязка.

Несущая балка с вертикальными стойками

План действий:

  1. Разметка наносится по всей стене дома, в месте установки балки.

    Чертеж с размерами для монтажа навеса к дому

  2. Саморезами прикрепить балку к стене по всей длине.
  3. Смонтировать специальную треугольную систему для усиления балок.

Опорные стойки можно установить несколькими способами:

  • закрепить брус прямо к опалубке;
  • установить подпятник в опалубку, а потом к нему прикрепить брус;
  • закреплением подпятника прямо к основанию деревянному или бетонному.

Вариант крепления выбирается исходя из удельного веса конструкции. Если навес планируется обустроить не большой, то первый способ будет отличным вариантом. При большом удельном весе нужно выбрать второй или третий варианты.

Установка стропил

Стропильная система требует внимательности и аккуратности. Для стропил нужно взять брус 150х50 мм. Это сечение берется для пролета в шесть метров. При этом нужно учесть удельный вес конструкции и минимальный уклон. Шаг между стропилами должен быть не более одного метра. Одну сторону бруса нужно хорошо закрепить на опорной балке, другая укладывается на стойку. Стропила должны располагаться строго перпендикулярно.

Закрепить стропильную систему можно несколькими способами:

  • прикрутить саморезами по дереву;
  • соединить при помощи уголков;
  • если стена кирпичная, то используются консоли, или дюбеля;
  • к бетонной поверхности при помощи анкеров.

Стропила должны лежать на одном уровне, чтобы не было перекоса в кровле.

Обрешетка:

  1. На стропилах нужно сделать разметку для выпиливания пазов.
  2. Выпилить небольшие пазы глубиной 4 см.
  3. Вставить доски в пазы несущих стропил.
  4. Как только обрешетка будет установлена, нужно закрепить всю систему уголками.

Как только собрана обрешетка, можно приступать к креплению кровельного материала.

Монтаж кровли

Кровельный материал бывает разным, начина от обыкновенного шифера и заканчивая поликарбонатом.

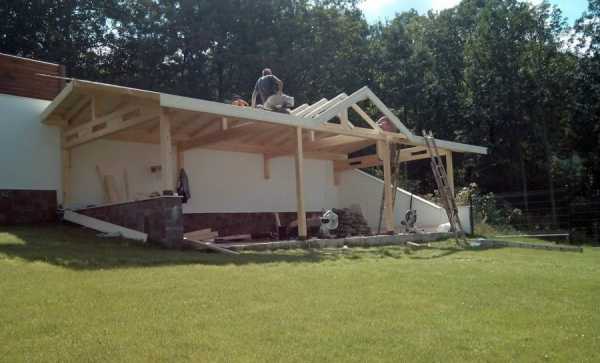

Процесс установки кровли навеса к дому

Рассмотрим, как накрыть деревянный навес последним материалом. Для монтажа нужно подготовить саморезы с термо-шайбами, торцовочный профиль, соединители.

Ход действий:

Интересно! Некоторые владельцы домов с навесом не закрывают крышу кровельным материалом, а просто высаживают вокруг навеса вьющиеся растения, вырастая, образуют природный и красивый тент. Видео об изготовлении деревянного навеса своими руками.

Вернуться к оглавлению

Навес над крыльцом

Приступая к сооружению навеса из дерева над крыльцом, тщательно все просчитать и сделать чертеж. Надо не только определиться с длинной балок, но и просчитать угол наклона. Это нужно для того, чтобы в процессе постройки не получилось большого перекоса.

Стандартных размеров для этого сооружения нет, нужно рассчитывать индивидуально исходя из размеров крыльца. Высота сооружения должна быть комфортной для проживающих.

Самый высокий человек должен спокойно стоять на крыльце, не касаясь крыши. Угол наклона не может превышать 35 градусов. Совет. Если не знаете, как производить расчеты, то разложите материал на земле, которым планируется его накрыть, полученный прямоугольник нужно замерить – это будет размер навеса над крыльцом.

Дизайн и оформление деревянного навеса над крыльцом

Инструментарий и материалы

Для сооружения навеса над крыльцом своими руками нужен материал:

  • брус 150х150 мм, для стропильной системы и опор;
  • деревянный брусок 7,5х7,5 см для обрешетки и доску на 2,5 см;
  • кровельный материал;
  • анкера, шурупы, скобы для создания конструкции;
  • лопату;
  • гвозди с саморезами;
  • шуруповерт, ножовку;
  • рулетку, краску;
  • отвес.

Перед началом работы подготовить место для постройки, разметить, где будут находиться опоры. Концы брусьев , которые будут находиться в земле, обработать жидким гидроизоляционным материалом, для предотвращения гниения.

Подробное описание строительства навеса

Монтаж балки на стене:

Монтаж вертикальных опор:

  • подготовленные заранее опоры вкопать на глубину 50 см;
  • лунки залить бетоном;
  • как только, застынет бетон нужно обрезать брус на нужную высоту и прикрепить 2-ю балку для опоры.

Совет. Нужно постараться сделать крышу такой, чтобы снег на ней не слеживался, для этого на каждый 1 метр длины крыши делаем опоры на 10 сантиметров ниже опорного бруса, прикрепленного на стене.
Обрешетка:

Монтаж кровли:

  • как только, обрешетка готова ее нужно обработать против плесени и гниения;
  • монтаж кровельного материала начинают со свободного края;
  • закрепить гвоздями или саморезами;
  • готовый навес украсить декором.
Вернуться к оглавлению

Козырек из древесины

Есть более простой вариант соорудить к дому навес над крыльцом самостоятельно – козырек. Простая небольшая конструкция, которую просто собрать на полу, а потом прибить над крыльцом. Форма козырька бывает различная, ее описывают в проекте:

Установка простого деревянного козырька над крыльцом
  1. Арочная.
  2. Односкатная.
  3. Фигурная.
  4. Двускатная.

Но если вы в этом деле не мастер, то лучше изготовить односкатный козырек. Размеры рассчитываются по чертежу, который нужно составить предварительно. Ширина навеса должна быть больше крыльца на полметра. Длина уклона — 80 см. Для консолей лучше использовать брус 7,5х7,5 см, для обрешетки — использовать материал потоньше, например, 5 см. угол наклона будет 30 градусов. Все детали нужно выкрасить или обработать водоотталкивающей пропиткой.

Пристраиваемая конструкция состоит из 3 брусьев:

  • вертикальный-нужно закрепить на стену – это будет основанием для крепежа подкоса с перекладиной;
  • закрепить опорный брус, на перекладине, на нем будет монтироваться обрешетка;
  • опорой для крыши соорудить подкос.
Вариант конструкции деревянного козырька

Брус опора, находящийся сзади козырька, закрепляется к стоякам. Стропила и опоры соединяют между собой рейками, образуя треугольник. Крепятся при помощи саморезов. Накрыть этот навес можно любым материалом для кровли.

Для минимизации шума от осадков, нужно положить под кровельный лист рубероид или утеплителем.

Для закрепления конструкции к стене здания можно использовать анкера. Крепеж должен быть длинным, чтобы они вошли в стену на две третьи – иначе навес может отойти от стены. В видео показан поэтапный процесс изготовления козырька из дерева над входной дверью.

Вернуться к оглавлению

В заключении

Навес из дерева к дому – это дополнительное пространство, закрытое от дождей и непогоды, которое можно использовать как летнюю открытую веранду, или как стоянку автомобиля, это своего рода декоративная пристройка, при грамотном исполнения каковой можно украсить свою постройку. Исходя из описанного выше, можно смело утверждать, что соорудить навес к дому, можно своими руками. Но если вы не уверены, что сделаете это хорошо, то лучше обратиться к профессионалам.

Простой навес к дому

Помните, что это сооружение не на один год, и если на следующую весну его перекосит, то конструкцию придется переделывать – а это дополнительные расходы, которых лучше избежать еще на этапе строительства. Подойдите к сооружению со всей ответственностью, и тогда у вас на участке будет хорошо проветриваемое место, защищенное от палящих лучей солнца.

proekt-sam.ru

как строится навес из дерева на даче, проекты, фото вариантов

Участок возле собственного дома, дачи или любого другого частного домостроения не обходится без «малых архитектурных форм», которые в теплое время года делают пребывание на открытом воздухе более комфортным. К таким сооружениям относятся деревянные навесы. И если говорить о назначении, то они более универсальны и проще по конструкции, чем беседки или павильоны.

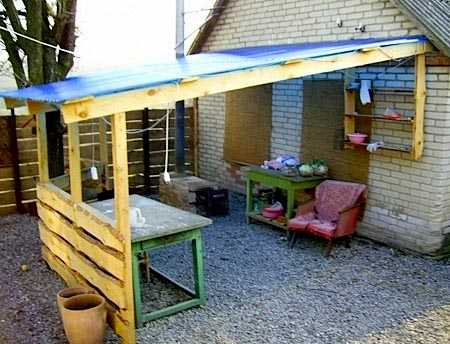

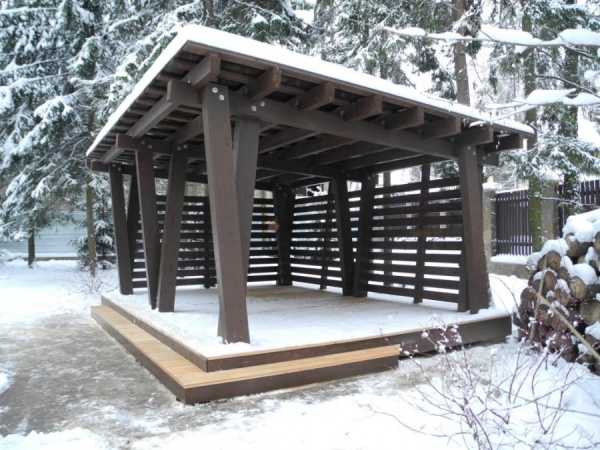

Простейший деревянный навес

Виды навесов по конструкции и назначению

Конструктивно деревянный навес может быть трех типов: консольный, пристроенный и отдельно стоящий.

Простейшая конструкция навеса – это козырек над крыльцом консольного типа, опирающегося только на стену дома.

Пристроенный навес с одной стороны опирается на стену дома или другой постройки, стоящей во дворе (бани, летней кухни, гаража). С другой стороны у него опоры в виде столбов.

Отдельно стоящий навес – это полностью автономная конструкция, которую в чистом виде можно назвать крышей на сваях или столбах.

Именно по виду материала столбов, стропильной системы и обрешетки для кровли такие навесы называют деревянными.

По виду крыши навесы бывают плоскими, скатными, двускатными, шатровыми, многощипцовыми и купольными. В принципе для них подходит любой вид крыши, но чаще всего используются односкатные, двускатные и арочные навесы. Эти виды более простые в строительстве, но в то же время обеспечивают эффективный водосток и оптимальное расположение относительно солнца в наиболее жаркое время суток.

Назначение навеса можно трактовать гораздо шире, чем у той же беседки:

  • Защита зоны отдыха – лавочек, стола и скамеек, шезлонгов, гамаков, качелей, кресел и диванов.

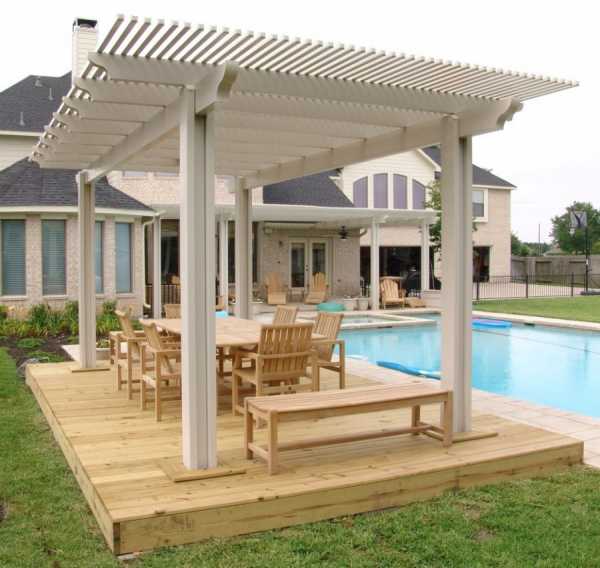

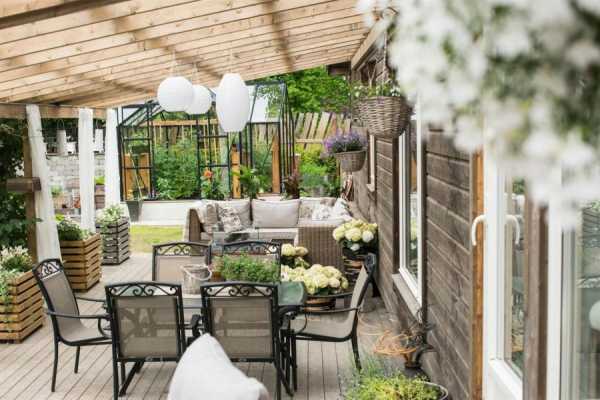

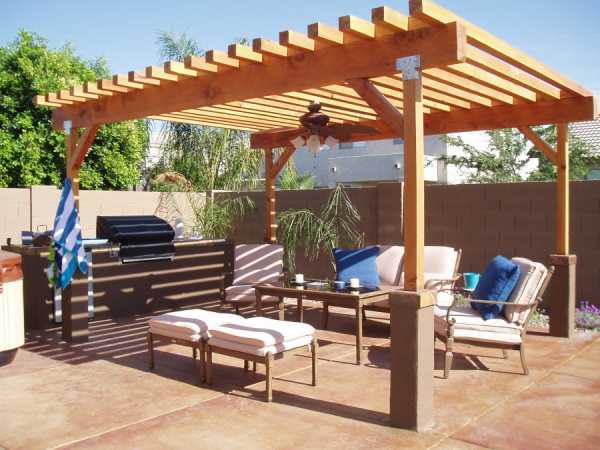

Навес над зоной отдыха

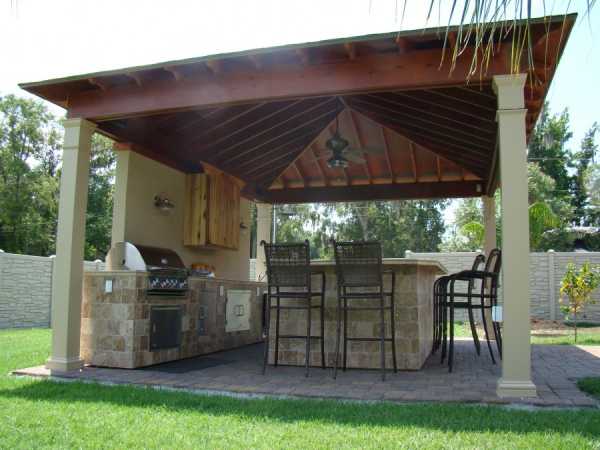

  • Крыша над обеденной зоной возле дома, летней кухни, рядом мангалом или барбекю.

  • Навес над крыльцом или террасой.

  • Крыша над стоянкой для автомобиля.

  • Навес над игровой зоной для детей.

  • Укрытие для садовой техники и дров.

Материалы столбов, стропил и обрешетки

В качестве столбов для навесов к дому из дерева обычно используют брус или оцилиндрованное бревно. В зависимости от размеров конструкции диаметр или размер стороны сечения выбирают от 10 до 20 см.

На стропила и обрешетку идет брус или доска, но уже меньшего размера. А выбор конкретных значений зависит от типа кровельного материала, угла уклона ската навеса, величины снеговой и ветровой нагрузок. Причем расчеты этих показателей не проще, чем для крыши дома, если это делать добросовестно, а не «на глазок».

Примечание! Компании, которые изготавливают и устанавливают навесы для дачи из дерева, как и любые строительные фирмы, обычно имеют в своем каталоге готовые проекты «под ключ». А изготовление по индивидуальному заказу проводится с учетом требований СНиП и особенностей региона.

Элитой деревянных навесов считают конструкции собранные из клееной древесины, с поверхностью, доведенной до качества мебели.

Нестандартная конструкция навеса

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа конструкций. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Для производства всех элементов используется только отборная древесина без малейших дефектов, прошедшая камерную сушку и пропитку антисептиками. Таким навесам после защитной обработки лаком не страшны высокая влажность, а значит, можно быть уверенным, что дерево не растрескается, не разбухнет и не покоробится.

Обычно для арочных навесов используют металлическую трубу, кованый пруток или фермы из стального профиля. В деревянных навесах к дому бюджетного класса арку «сращивают» из нескольких досок или, если она небольшая, вырезают из толстой фанеры. У навесов премиум класса используют гнутоклеевые арки, длина которых может достигать до 10 м, а по прочности и несущим возможностям они не уступают металлическим конструкциям. Делают такие арки на специальных пресс-ваймах, в которых склеенная древесина удерживается в нужном положении не менее суток до полной полимеризации клея и стабилизации внутреннего напряжения в заготовке.

Отдельная категория – дачные навесы в деревенском или рустикальном стиле. Их делают из неошкуренных бревен и жердей, и иногда в ход идут буквально подручные материалы – сухостой из сада. Каждая такая конструкция уникальна и требует индивидуального подхода.

Колоритные решения при создании навесов

Материалы для кровли

Выбор кровельных материалов зависит от назначения и расположения навеса, архитектурных особенностей дома или дачи, ландшафтного дизайна.

Если речь идет о чисто хозяйственной конструкции на «заднем» дворе, то можно использовать даже обычный шифер или его современный аналог – ондулин.

Пристроенный навес к дому из дерева, да и отдельно стоящую конструкцию часто покрывают таким же кровельным материалом, как и само здание. Конечно, если речь не идет о черепице или сланцевой кровле – громоздко, дорого и нецелесообразно для легкой постройки. А самыми распространенными материалами можно назвать металлочерепицу и мягкую черепицу.

Вариант, который подходит в большинстве случаев и соответствует всем современным архитектурным стилям – это деревянный навес, крытый поликарбонатом. Даже у пристройки к кирпичному дому в традиционном стиле присутствие деревянных балок и стоек смотрится органично, и остается только одна задача – грамотно подобрать оттенок и степень прозрачности поликарбоната.

А наиболее простой и доступный «кровельный материал» навесов для дачи из дерева – ткань для тентов.

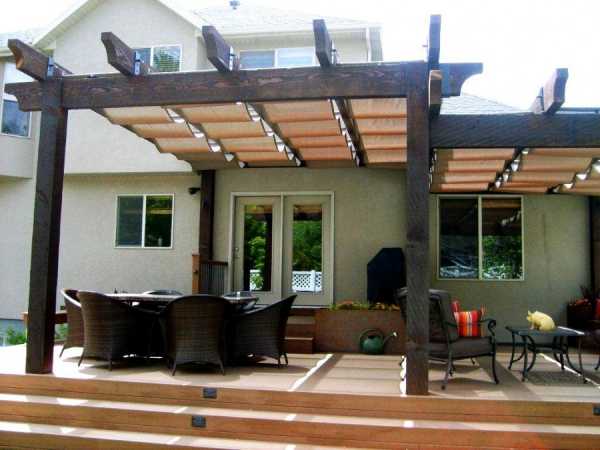

Можно заказать тентованый навес со сматывающейся тканью

Простые деревянные навесы для дачи могут быть покрыты обычной тентовой тканью. На рынке представлены разные ее видыв, в том числе и непромокаемые: брезент, ПВХ, полиэстер с полиуретановой пропиткой, тарпаулин. Срок службы таких тканей небольшой, и на зиму их надо убирать, но тканевый навес в основном и предназначен для защиты зоны отдыха от солнца и дождя. Есть разные способы крепления тента к деревянному каркасу – от «стационарного» до подвижного.

Как вариант, можно использовать роллетную маркизу, которая будет закрывать не только крышу, но и одну из боковых сторон навеса. Можно установить управляемую карнизную систему для затенения зимнего сада или мансардных окон. И самый простой механизм – это направляющие или тросики, по которым тент может скользить наподобие римской шторы.

Фундамент

Не считая консольных навесов-козырьков, для остальных видов конструкции необходима установка и крепление стоек к прочному и надежному основанию. И есть несколько вариантов как это сделать:

  • Роют для каждой опоры яму и бетонируют там нижнюю часть столба. Глубина залегания и необходимость опалубки определяется характером грунта. Защита подземной части бревна или бруса обязательна, ее делают с помощью пропиточных гидрофобных составов и оборачиванием рулонными гидроизоляционными материалами.

Пример фундамента под навес

  • Роют под каждую опору яму и заливают ее бетоном, предварительно установив там закладную в виде специального анкера для стоек или «пятки», к которой затем фиксируют столб.

  • Бетонируют площадку или собирают ее из тротуарных плит крупного формата, уложенных на бетонное основание. И закрепляют к ней анкера для стоек.

  • Закладывают ленточный мелкозаглубленный фундамент, в верхней части которого бетонируют закладные.

  • Прикручивают стоечные опоры-пятки к деревянному настилу террасы.

Важно! Навес – это каркасная конструкция, жесткость которой зависит не только от надежной фиксации опор, но и от верхней обвязки. Поэтому до окончания монтажа каркаса столбы надо зафиксировать в вертикальном состоянии с помощью подпорок и распорок.

Нужные мелочи

Планируя установить навес на участке надо учитывать много факторов:

  • Высота любого навеса в самой нижней точки свеса его крыши не должна быть ниже, чем 2 м.

  • Ели навес пристроен к дому, у которого крыша с неорганизованным стоком, то он будет принимать не только «собственные» осадки. В этом случае надо оборудовать водостоком сам навес.

Водосток для навеса сооружается по тем же правилам, что и для дома

  • К навесам, предназначенным для отдыха или для стоянки автомобиля, необходимо провести электричество для организации освещения.

  • Навесы пристройки, как правило, не располагают с северной стороны дома. И чтобы обеспечить защиту от летнего солнца в любое время дня, надо предусмотреть возможность установки рулонных штор или обычных текстильных занавесок.

  • Навесы для отдыха с крышей из прозрачного или полупрозрачного поликарбоната надо изнутри оборудовать дополнительным текстильным тентом.

  • Все элементы конструкции из деревянного массива должны быть обработаны антисептиками. А после завершения строительства – отшлифованы и покрыты лаком или окрашены в несколько слоев.

Подборку красивых навесов из дерева смотрите на видео:

Это может быть интересно! В статье по следующей ссылке читайте про детские домики для дачи из дерева.

Заключение

Несмотря на кажущуюся простоту, навесы для дачи из дерева чем-то сродни каркасному дому под крышей, но без стен. То есть, им нужен фундамент, надежная и прочная несущая конструкция, крыша и освещение. И пусть проектирование и строительство не такое сложное, как у дома, но им должны заниматься профессионалы.

m-strana.ru

Козырек над входом (54 фото): красивые варианты для частного дома

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected]

19.10.2017

Дом выстроен, он красив, аккуратен, стилен. Крыльцо создано в едином стиле с экстерьером и гармонично вписывается в естественный ландшафт. А вот козырек над крыльцом не соорудили: то было некогда, то не учли его функциональных составляющих. Не беда! Создать надежный, практичный и в то же время элегантный навес над крыльцом можно как с помощью дизайнера, так и самостоятельно!

Козырек из дерева и черепицы

Задачи козырька над крыльцом, или 5 важных моментов

Планируемый к созданию козырек над крыльцом — это не только «крыша» крыльца, но и архитектурный элемент, выполняющий несколько важных функций. Основные — это:

  1. Защита от влияния атмосферных осадков входной группы: ступеней, дверей, ограждения. Одним словом, наблюдать за непогодой с крыльца под навесом должно быть уютно, комфортно и полностью безопасно;
  2. Обеспечение максимального комфорта при входе в помещение. Это подразумевает возможность еще на крыльце отряхнуть сапоги от снега при помощи веника или стряхнуть капли дождя с зонта;
  3. Надежность. Грамотно созданный козырек над крыльцом способен не только выдержать вес атмосферных осадков, падающих с крыши дома, и вес дикого винограда, который посчитает его своим «домом», но и собственный вес;
  4. Отвод воды. Этому пункту при создании навеса стоит уделить достаточное внимание, грамотно соединив инженерные коммуникации. Стекающая вода должна сливаться в накопительную емкость и иметь систему оттока;
  5. Декоративная составляющая. Уникальной формы, созданный из инновационных материалов на мощной основе, навес над крыльцом способен стать завершающим, объединяющим элементом всей архитектурной мысли, заложенной при возведении жилого дома. Он станет не только защитником от непогоды, но и ярким стилевым решением, смелой ноткой на фоне общей конструкции дома.

Красивый козырек из дерева и металла с коваными элементами

Оригинальный козырек из стекла

Фигурный козырек из поликарбоната и кованых элементов

Большой козырек с коваными элементами

Зеленый кованый козырек

Красивый козырек из дерева и черепицы

Козырек козырьку рознь: форма и общая идея

Создать козырек над крыльцом — это не просто воспользоваться имеющимся под рукой материалом и закрепить так, чтобы «на голову не капало». Здесь нужно учесть все задачи, выполняемые козырьком, определиться с материалами козырька, изучив имеющиеся и выбрав оптимальный по качеству и в соответствии с эстетической составляющей, позаботиться о надежном каркасе, выбрать форму.

Проще всего это сделать, имея на руках эскиз. Даже созданный собственными руками он уже на этом этапе «покажет» визуально все свои положительные и отрицательные стороны, поможет определиться с размерами, оттенком материалов и прочими тонкостями. И форма навеса здесь — не на последнем месте.

Кованый козырек в форме пирамиды

Каждая из форм навеса над крыльцом «требует» определенного материала в соответствии с общей стилистической ноткой загородного дома, дачи или особняка. Поэтому разрабатывая эскиз, примите во внимание каждую мелочь, тонкость, нюанс. И выберите для козырька над входом одну из следующих форм:

  • плоскую. Идея плоского навеса — демократичный вариант стиля рустик или прованс, к примеру. В этом случае достаточно сколотить несколько обработанных досок между собой и грамотно смонтировать. Как вариант для современных стилей — стекло;
  • одно-, двухскатную. Такой вариант представляет собой органичное «продолжение» самого дома, который был в плане строения еще до его возведения. Первый вариант имеет сток для воды только с одной стороны, преимущество второго — в максимальной надежности и практичности;
  • полуарочную, арочную. Естественный сток осадков и легкость монтажа — значительные преимущества таких форм. К тому же, они идеально подходят для многих архитектурных стилей и направлений;
  • сферическую (купольную). Яркая «фишка» — в самой форме, минимальных затратах на материал, максимальной обтекаемости воздухом.

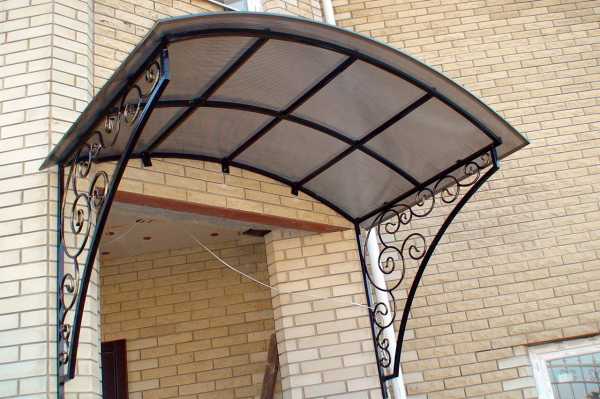

Арочный козырек из кованых элементов и поликарбоната

Интересный козырек над крыльцом — это еще и выбор крепления. Каждый из них имеет свои плюсы и минусы, идеально подходит под тот или иной материал. Вы можете создать козырек над входом как опорное сооружение, с помощью подвесных элементов, как навесную конструкцию или пристройку.

Выбрав форму, не забывайте о надежном каркасе, который позволит козырьку над крыльцом служить долго и эффективно. Выбор можно сделать в пользу профильных металлических труб, дерева, алюминия, металлического уголка, швеллеров или кованых элементов. Главное — идеальное сочетание со стилистикой экстерьера, безопасность и надежность, определенный цвет каждого элемента, гармонирующий не только со стенами дома, но и окружающим пейзажем.

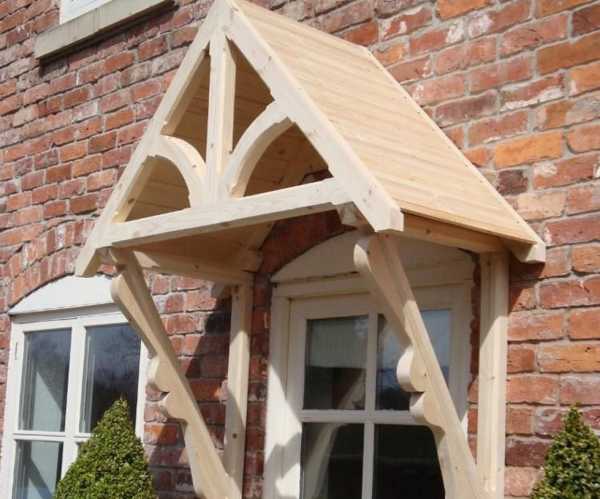

Двухскатный деревянный козырек

Небольшой арочный козырек

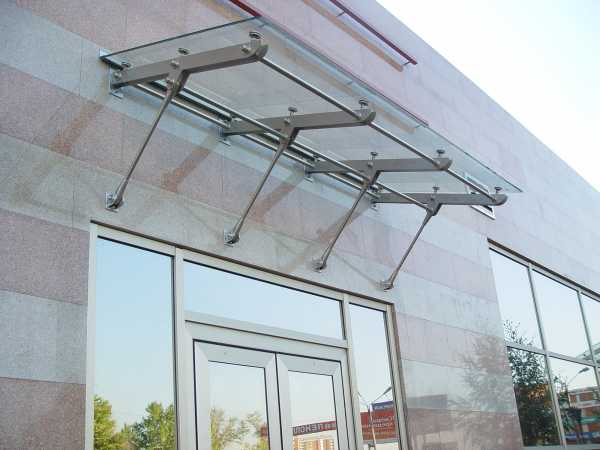

Плоский козырек из стекла и металла

Козырек в том же стиле, что и крыша

Материал козырьков: согласно стилю и желаниям

Сделать козырек над входом кованым, стальным, деревянным, тканевым или из поликарбоната — решать вам. Здесь важно чувство вкуса, объединяющее начало с самим домом, грамотно подобранные цвета и оттенки как самого каркаса, так и полотна козырька. Вариантов несколько, и каждый приемлем при вашем выборе.

roomplan.ru

Навес из дерева односкатный 6 на 20 своими руками

Иногда в хозяйстве может потребоваться большой деревянный навес размерами 6 на 20. Это может быть навес для стоянки нескольких автомобилей, для того, чтобы закрыть производственную площадку или место хранения стройматериалов. Иногда это может быть просто навес пристроенный к дому и тянущийся вдоль всей стены для того, чтобы закрыть одновременно проход, проезд, место стоянки автомобиля, место отдыха или место складирования оборудования. Если навес пристраивается к дому, то самая удобная конструкция крыши при таких габаритах — односкатная.

Пристроенный к дому навес проще для самостоятельного монтажа.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Навес, даже такого размера, не самая сложная конструкция, однако он обязательно требует точного расчета для создания эффективного угла наклона ската и выбора лучшего материала для кровли, чтобы она не проломилась зимой под весом снега. Опорный каркас должен пережить любые бури характерные для региона, иначе, если при расчетах были допущены ошибки, он может просто завалиться.

Выбор стройматериала

Чтобы создать прочную и надежную конструкцию такого размера придется потратиться на конструктивные элементы. Вам понадобятся:

1. Опорные столбы сечением не меньше 150 на 200,

2. такого же сечения балки (их количество зависит от длины, балки придется сращивать),

3. стропила сечением минимум 100 на 150, лучше 200 на 100 в зависимости от снеговой нагрузки региона. Шаг между стропилами нужно рассчитывать исходя из материала кровли. Если планируется кровля из поликарбоната, то шаг нужно делать более частый, 0.7 м. При покрытии профлистом шаг можно увеличить.

Минимальный уклон ската должен быть не меньше 12 градусов, а лучше — больше, чтобы снег спокойно сходил с крыши. Материал для кровли тоже нужно брать по финансовым возможностям, желательно не шершавый, чтобы он не тормозил сползание снега.



Создается минимальный уклон посредством сооружения стен друг напротив друга разной высоты. Например, для создания уклона 12-13 градусов длина опор должна соответствовать 3,7 м в месте крепления к дому и 2,6 м в нижней точке противоположного ряда.

Устройство опор

При разметке участка для навеса необходимо учитывать, что вынос с наружной стороны кровли должен быть равен 20 см. Исходя из этого вдоль стены к которой будет примыкать навес и напротив размечаются места установки опорных столбов. К примеру, можно сделать шаг между столбами в 3 метра. Под опорные столбы нужно заливать бетонные основания. Опорный столб можно погрузить в бетон, предварительно обработав его антигниющими пропитками и обернув плотным полиэтиленом. Можно воспользоваться закладными деталями — якорями. Якоря также могут быть демонтируемыми и утопленными прямо в бетон. Для создания бетонного основания достаточно ямы глубиной 90 см.

Варианты крепления опор

Проще всего установить демонтируемые якоря.

Опоры прикручиваются к якорям анкерами. Сначала монтируется ряд около стены дома. Затем устанавливается второй наружный ряд опор. Опоры должны быть установлены строго напротив друг друга, строго вертикально и выровнены по требуемой высоте с учетом планируемого уклона. То есть опоры около стены должны быть выше наружных.

Расчет высоты опор производится исходя из требуемого уклона.

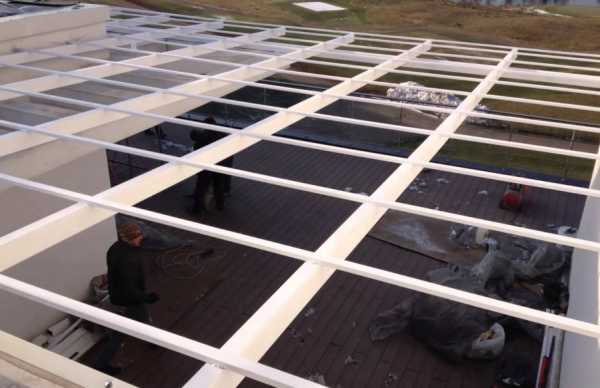

Устройство каркаса

К опорным столбам крепятся опорные горизонтальные балки. Начинать работу нужно также с ряда от стены.

Балки необходимо проверить на горизонталь.

Балки укладываются на опорные столбы, между собой сращиваются металлическими пластинами. После того, как уровнем проверена горизонталь, балки крепятся саморезами к опорным столбам и с помощью крепежных элементов к стене дома.

Балки дополнительно крепятся к стене.

Балки можно крепить при помощи саморезов или крепежных элементов.

Сверху на балки можно сразу закрепить крепежи для поперечин.

Для создания более прочной конструкции с противоположной стороны балки дополнительно укрепляются распорками в обе стороны под углом 45 градусов от каждого опорного столба. Распорки также крепятся саморезами.

Установка распорок увеличит прочность конструкции.

Монтировать перекладины можно саморезами, а можно с использованием металлических крепежных уголков. Первыми монтируются балки с краев, затем в центре, затем остальные.

Вынос должен составлять не меньше 20 см. В последнюю очередь на торцы досок набивается торцевая доска.

Монтаж торцевой доски.

Для большей прочности можно укрепить крайние балки подстропильными ногами. Для этого к опорным столбам со стороны стены на уровне окончания столбов противоположной стороны крепится брус под углом 45 градусов, который будет удерживать стропила и кровлю зимой, при избыточном весе снега.

Подстропильная нога.

Устройство кровли

Технология монтажа кровли будет зависеть от выбранного материала. Профлист, например, монтируется прямо по брускам.

Профлист укладывается внахлест, крепится саморезами. В месте примыкания со стеной саморезами крепится алюминиевая прижимная лента, а пространство между ней и стеной заполняется герметиком.

Герметиком нужно заполнить и пространство между двумя профлистами. Для соединения листов поликарбоната монтируют дополнительно обрешетку.

Шаг обрешетки зависит от материала кровли.



Кровля также монтируется саморезами.

Комбинированные навесы

Для регионов со значительной снеговой и ветровой нагрузкой более подходят комбинированные навесы. В таких конструкциях могут использоваться рельсы в качестве опорных столбов, трубы или кирпичные столбы. Могут устанавливаться металлические фермы. Обрешетка же делается деревянной.


Post Views: 124

navesmaster.ru

Как сделать навес из дерева своими руками без особых затрат?

Предисловие

Сделать деревянный навес своими руками вовсе не сложно. Уже через несколько дней у вас будет отличная конструкция, которая убережет дрова, зерно, автомобиль, мангал от осадков. Для того, чтобы сэкономить много времени, финансовых средств и сил, необходимо отработать четкую схему действий. Этим мы и займемся в пошаговой инструкции.

Установка опор – основа основ

Первым делом, необходимо подумать о том, на чем будет держаться наша конструкция. Некоторые мастера рекомендуют просто установить на землю деревянные колоды, на которые потом прибивать обрешетку, усиления и крышу. Так делать можно, но где гарантия, что завтра не пойдет ливень и не унесет ваш навес в сторону сантиметров на 50? Мокрая и рыхлая земля – главный враг деревянных конструкций, установленных на землю.

Именно поэтому мы будем рассматривать только опоры, установленные на бетонное основание. Только так строение будет ровным после любого ливня. Начнем наше строительство из «фундамента», если его можно так назвать, и рассмотрим пошаговую инструкцию по его заливанию.

Шаг 1Вырыть яму.

Для экономии бетона делаем круглый столбчатый фундамент. Вы можете взять в аренду или позаимствовать у соседа ручной бур для проделывания отверстий диаметром от 35 до 60 сантиметров. 35 будет достаточно. Главное – глубина, которая не может быть менее 50 см – это необходимо для избегания возможных просадок на рыхлой почве. Нет бура? Берем штыков ую лопату и копаем.

Шаг 2Залить фундамент.

Нам важно получить большой удельный вес бетона, а не его прочностные характеристики. Поэтому мешаем 1:4 с песком и добавляем еще 3 части крупного щебня для связки материалов. Делаем очень редким и заливаем в яму.

Шаг 3Сделать цоколь.

Необходимо поднять фундамент на 10 сантиметров выше земли, чтобы древесина не касалась мокрой почвы. Сделать можно таким образом: подобрать по диаметру подходящую металлическую бочку (3 литровая банка из-под краски подойдет), поставить сверху на фундамент и залить бетоном. Снять через 2 дня.

Остается просто установить деревянные столбы диаметром 20-30 сантиметров и первично связать их в кучу нижней обвязкой на уровне 80-90 сантиметров. Высокая точность не надо, можно прикинуть «на глаз» ровность столбов, поскольку потом уже будем уровнем измерять при установке верхней обвязки.

Обрешетка, обвязка, противокоррозийная обработка каркаса

Чтобы сделать навес на даче своими руками из дерева надо освоить уровень – это основной инструмент. Он поможет сделать ровную конструкцию. Так как деревянное полено (диаметра 25 см) будет оцилиндровано, его форма близка к идеальной, поэтому ровнять будет несложно. Рассмотрим пошаговую инструкцию, как правильно сделать обвязку.

Шаг 1Выровнять столбы.

Берем   уровень и прислоняем его вертикально к опоре. Если все совпадает, тогда можно сбивать в кучу 2 первые опоры. После этого прислоняем уровень опять, меряем. Процедуру повторять каждый раз, когда в связку будет поступать новая колона. После того, как вы свяжете все, надо измерить угол наклона конструкции во все стороны, поскольку после прибивания стропил уже буде поздно.

Шаг 2Устанавливаем стропила.

Проще всего сделать односкатную постройку, тогда стропила надо просто уложить под углом на 1 скат через каждые 70 сантиметров. Но при сооружении двускатной крыши придется учитывать еще конек. При помощи отвеса и рулетки определяем средину помещения, поднимаем вертикаль и крепим конек на 2 планках. Далее все стропила подгоняем к нему под углом 45 градусов. Это – идеальный угол для навеса 4х4 метра. Обрешетку сделать через каждые 50 сантиметров из бруса 35х55.

Шаг 3Обрабатываем все противокоррозийными суспензиями.

Можно использовать стандартную пропитку и лак для дерева, но мы рекомендуем обрабатывать лаком для наружного камня. Он характеризуется максимальным проникновением в материал, защищает доску на долгие годы и уберегает от биологической коррозии.

Совет профессионала: рекомендуется оставлять стропила по 30-45 сантиметров после верхней обвязки, поскольку влага может попадать на древесину при сильном ветре или снегопаде. Какой бы хорошей не была защита дерева, оно все равно сгниет, если будет находиться постоянно мокрым.

Установка кровельного покрытия

Если вы не знаете, как сделать навес из дерева своими руками, и какую крышу поставить, тогда стоит оценить все преимущества предлагаемых на рынке материалов. Как правило, для экономии средств используют обычный шифер, металлочерепищу или профилированные листы. Последние стоят очень мало, долговечны и легко крепятся к обрешетке. Рассмотрим подробнее их монтаж!

Шаг 1Замеряем.

Уложите несколько листов и проверьте уровнем по нижнему   краю, чтобы ничего не косило. Можно прикрепить саморезом, для того, чтобы материал не «убежал» никуда во время его замеров.

Шаг 2Привинчиваем.

С помощью электрической др ели проделываем по 2 отверстия на 1 лист, причем сверлить надо сразу с обрешеткой. Потом берем болты М8 и гайки, наживляем их. Все измеряем и только тогда затягиваем ключами. Желательно использовать специальные пластиковые шайбы для наружной стороны, чтобы ограничить влагу и хорошо уплотнить лист.

Шаг 3Отрезаем все ненужное болгаркой.

Если где-то будет выходить угол на последнем ряду или конек не порадует вас своей кривизной, можно  подровнять болгаркой.

Если все сделать правильно и постоянно измерять наклоны, тогда ровнять ничего не придется, листы все станут как там и были.

Деревянные навесы для дачи являются одними из самых простых конструкций, где можно смело экспериментировать, ведь даже если что-то  пойдет не так, все  переделать быстро и не трудно.

Оцените статью: Поделитесь с друзьями!

grounde.ru

Навесы для частного дома фото из дерева – 85 фото стильных и практичных конструкций

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
