Реле давления РДМ 5 (Джилекс) — инструкция, регулировка

Проблема стабильности давления в водопроводных сетях актуальна для сооружений любого назначения. Глубинные насосы большой мощности выкачивают воду из скважин, а циркулярные подают напор большого давления с поверхностных водохранилищ. Общая магистраль водоснабжения может выдержать этот напор, но для отдельных домов или квартир водопроводы рассчитаны на давление не более 5 атмосфер.

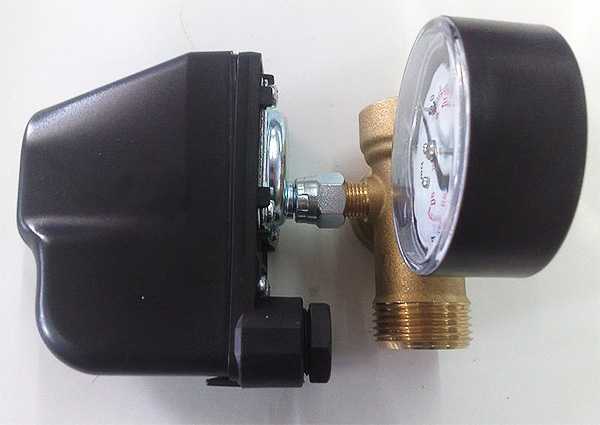

Реле давления РДМ5 с вентилем и манометром

Чтобы понизить и стабилизировать напор перед зданием или группой частных домов ставят промежуточные емкости (гидроаккумулятор с мембраной), от которых через реле давления РДМ 5 давление воды выравнивается и поступает к потребителям. Наиболее востребованным считается реле давления «Джилекс».

Принцип работы

Несмотря на то что реле регулирует давление напора воды, его механизмы предусматривают электрические составляющие. Под давлением воды замыкаются два контакта, так осуществляется подключение к электросети:

  • когда напор ниже установленного верхнего предела давления, контакты реле остаются замкнутыми, насос продолжает качать воду;
  • при превышении напором верхнего предела давления контакты размыкаются, насос перестает работать.

Принцип работы не сложный, но некоторые трудности бывают у потребителей, когда осуществляется регулировка реле давления, установка нижнего и верхнего пределов.

Методика регулировки

Настройка реле давления производителями на заводах не всегда точна или не подходит для местных условий эксплуатации. Но конструкция сделана так, чтобы каждый владелец без особых проблем отрегулировал сам необходимые параметры. В частных домах насосы в точке подачи воды перед гидроаккумулятором должны создать давление напора не ниже 1,4 атмосферы. В противном случае регулировка не имеет смысла, контакты не будут замыкаться, и насос не включится. На точке подключения обязательно должен быть манометр, по его показаниям судят о величине давления:

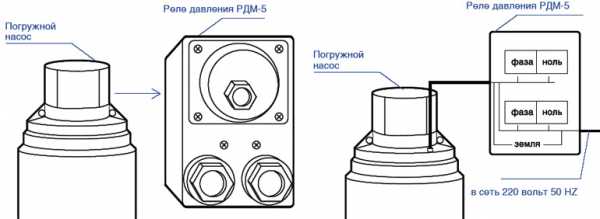

Схема подключения реле к расширительному баку
  • Подключаем реле давления к точке приема, как этого требует инструкция, гидроаккумулятор не подключается, вместо него устанавливается заглушка. Насос подключается к сети — таким образом проверяется работа реле при заводских настройках и герметичность сети до реле.

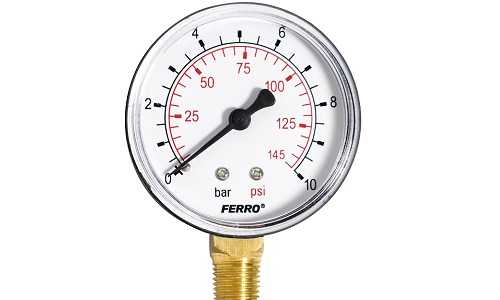

  • Зафиксируйте показания манометра (3 атмосферы).
  • Снимите крышку корпуса с реле.

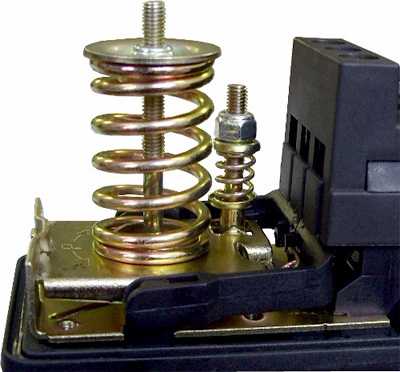

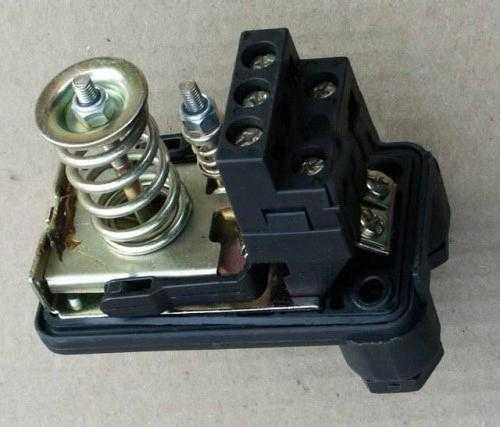

Винты регулировки пределов давления под крышкой корпуса

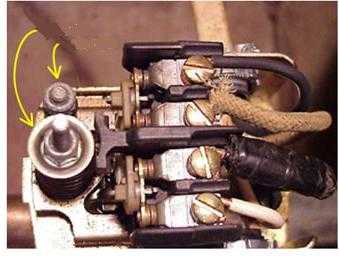

Под крышкой корпуса расположены большая и малая гайки с пружинами, при вращении большой гайки по часовой стрелке сжимается фиксирующая пружина, верхний предел увеличивается. Уменьшается верхний предел вращением большой гайки против часовой стрелки.

  • Отрегулируйте большой гайкой момент отключения насоса, оптимальный вариант — 2,5–3 атмосферы, возьмем 2,8.
  • Проверьте давление в гидроаккумуляторе, на нем должен быть отдельный манометр, примем, что оно 1,5 атм. Подсоедините расширительный бак к реле.
  • Откройте кран в самой верхней точке водопровода, если давление недостаточно, подкачайте велосипедным насосом в расширительном бачке до нужного напора.
  • Открыв воду, пронаблюдайте, при каком значении манометра реле включит насос. Зафиксируйте показания нижнего предела, когда насос включается при падении напора. Примем, что это значение будет 1 атмосфера.
  • 2,8–1 — разница нижнего и верхнего пределов составит 1,8 атм., это на 0,3 атмосферы больше давления в расширительном бачке.

Руководство по эксплуатации определяет, что давление нижнего предела в идеальном случае должно быть на 0,2 атмосферы больше давления в расширительном бачке. При таком соотношении установки оптимально количество включений для электронасоса, что значительно продлевает ресурс работы насоса и реле. Разницу можно откорректировать малым болтом с пружиной или изменив давление в гидроаккумуляторе, подкачать или стравить воздух. Правильно установленные реле давления РДМ 5 «Джилекс» сделают режим насоса более экономным, уменьшат расход электроэнергии и прослужат долгое время.

Похожие статьи:

domelectrik.ru

настройка с нуля, распространенные ошибки

Регулировка реле давления насосной станции — ключевой этап настройки автономной системы водоснабжения загородного дома.

Данная операция особой сложности не представляет, но для правильного ее выполнения необходимо знать несколько правил, о которых мы и поговорим далее.

Рассмотрим, также, и наиболее распространенные ошибки, которые могут иметь место при регулировке.

Содержание

  • 1 Конструкция
  • 2 Подготовка бака-накопителя
  • 3 Настройка реле давления насосной станции
  • 4 Настройка «с нуля»
  • 5 Распространенные ошибки
    • 5.1 Малая пружина перетянута
    • 5.2 Давление Poff составляет более 80% от максимально допустимого для данной модели реле
    • 5.3 Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона
  • 6 Особенности реле от некоторых производителей
  • 7 Видео на тему

Конструкция

Реле давления насосной станции – это электронно-механическое устройство, которое осуществляет запуск и отключение насоса при определенных значениях давления в сети водоснабжения.

Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.

Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

После подсоединения реле к специальному переходнику насосной станции давление воды начинает воздействовать на мембрану, а та – на поршень, который подсоединен к контактной группе.

С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.

Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.

С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины. Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.

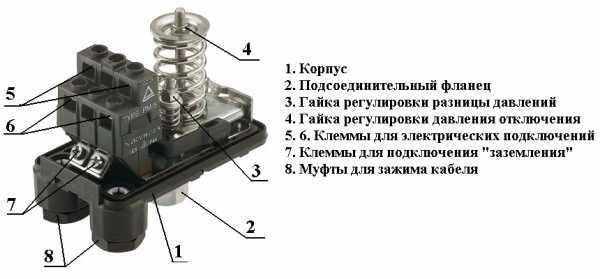

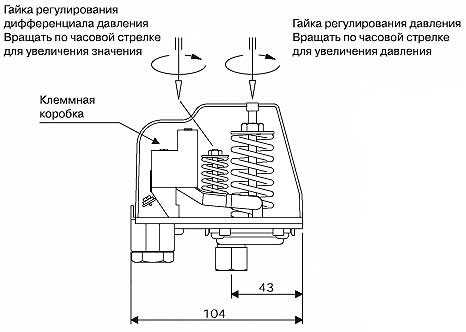

Устройство типового реле давления насосной станции

Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.

На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.

Однако, прежде чем это сделать, необходимо подготовить накопительный бак.

Для организации независимого водоснабжения при наличии колодца необходимо подключение насосной станции. Насосная станция для колодца — разновидности и особенности, принцип работы устройства.

Что такое дренажный насос  и в чем преимущества поплавковых вариантов, читайте тут.

Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.

Подготовка бака-накопителя

Накопительный бак или гидроаккумулятор представляет собой герметичную емкость с расположенной внутри резиновой грушей.

Последняя подключается к водопроводу, вследствие чего она может наполняться водой. В пространство между грушей и стенками бака с помощью обычного автомобильного насоса закачивается воздух.

Эта пневмопружина обжимает грушу с водой и некоторое время поддерживает давление в сети водоснабжения на приемлемом уровне без включения насоса.

Давление воздуха в гидроаккумуляторе необходимо подобрать правильно, иначе система не будет работать в оптимальном режиме.

Если оно будет слишком низким или высоким, насос будет включаться очень часто, что отрицательно скажется на сроке его службы.

Кроме того, при низком давлении воздуха чрезмерно растягивается груша гидроаккумулятора, вследствие чего она также быстро выходит из строя.

Перед закачкой воздуха, равно как и перед проверкой его давления, воду из трубопроводов необходимо дренировать, открыв самый нижний кран. При этом опустеет и груша накопительного бака.

Вот теперь можно закачивать воздух и проверять его давление. Оно должно быть на 10% меньше Pon. Если же система еще не была настроена и с давлением включения вы пока не определились, давление развивают до следующих величин:

  • 1,4 – 1,7 атм при объеме гидроаккумулятора 20 – 25 л;
  • 1,7 – 1,9 атм при объеме 50 – 100 л.

Давление воздуха в баке-накопителе следует проверять примерно раз в месяц.

Не оставляйте надолго грушу гидроаккумулятора без воды. Ее стенки могут слипнуться или рассохнуться.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

  1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
  2. Теперь следует включить насос, начав таким образом заполнение системы водой.
  3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
  4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
  5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
  6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
  7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол.

Настройка «с нуля»

Иногда приходится иметь дело с реле, пружины которого полностью ослаблены. В таком случае поступают так:

  1. Включив насос, давление в сети нагнетают до того уровня, при котором вода из наиболее удаленного или высоко расположенного крана льется с приемлемым напором. Предположим, манометр показал при этом 1,5 атм. После этого насос необходимо отключить.
  2. Отключив станцию от электросети и сняв крышку с реле, подтягивают большую пружину до тех пор, пока реле не щелкнет, замкнув контакты.
  3. Закрыв реле, насос включают и доводят давление до 2,9 атм (1,5 + 1,4).
  4. Снова отключив насос и открыв реле, подтягивают малую пружину, пока контакты не разомкнутся.
  5. Теперь реле настроено на Pon = 1,5 атм и Poff = 2.9 атм. Необходимо закрыть его крышкой и включить станцию в электросеть.

Настройка реле давления

Распространенные ошибки

Регулировка реле не всегда проходит гладко. Вот какие ситуации случаются чаще всего:

Малая пружина перетянута

Вследствие чего давление отключения превысило максимальный напор насоса.

В этом случае насос просто не будет отключаться.

Что необходимо сделать:

  • подать питание на насос и запустить его;
  • как только давление на манометре перестанет расти, станцию нужно выключить;
  • открыв любой из кранов, слить небольшое количество воды;
  • убедившись, что оборудование полностью отключено от сети, снять крышку с реле и ослаблять малую пружину до тех пор, пока контакты с характерным щелчком не разомкнутся;

Теперь можно ставить крышку на место и включать насос.

Давление Poff составляет более 80% от максимально допустимого для данной модели реле

Реле большинства насосных станций рассчитано на давление в 5 – 5,5 атм. Этот параметр приведен в паспорте изделия либо на упаковке.

Следовательно, давление Poff для такого устройства не должно превышать 4 — 4,4 атм.

Если этого для комфортного водоснабжения недостаточно, придется устанавливать реле с большим предельным давлением.

Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона

При этом станция опять же не будет отключаться.

Что необходимо сделать: перед началом регулировки изучите паспорт насоса и найдите максимальное значение развиваемого им напора. Обычно оно указывается в метрах водного столба (м.в.ст.). Чтобы превратить его в атмосферы, приведенное значение следует разделить на 10,34. При любых условиях величины Pon и Poff должны быть меньше наибольшего напора, на который способен насос.

Особенности реле от некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.

Наиболее типичными являются:

  1. Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
  2. Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.

Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.

Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.

Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.

В секторе частного строительства часто отсутсвует возможность проведения центральных коммуникаций, в том числе водоснабжения. Погружные насосы для колодцев с автоматикой — отличный способ обеспечить свое хозяйство водой. Установка и монтаж насоса.

С технологией очистки воды от железа вы можете ознакомиться в этом материале.

Видео на тему

ООО ДИЗАЙН ПРЕСТИЖ

8(495)744-67-74

rapidly.ru

Видео регулировки реле давления насосной станции Джамбо, Марина, Grundfos

Канализация и водопровод – неотъемлемая часть комфортного быта. Чтобы обеспечить себя благами цивилизации даже на даче, многие приобретают специальные насосы. Эти устройства обеспечивают должный напор воды, используемой для бытовых и хозяйственных нужд. Со временем заводские установки сбиваются, поэтому появляется необходимость в такой процедуре как регулировка реле давления насосной станции (НС).

Оглавление:

  1. Как настроить
  2. Видео

Реле давления представляет собой автоматизированный датчик, управляющий включением и выключением насоса. Как правило, производитель поставляет насосы с уже откалиброванным реле:

  • давление включения устанавливается на отметке 1,5 -1,8 атмосфер (бар)
  • давление отключения – 2,5-3 атмосфер.

Коррекция режима работы достигается изменением этих настроек. При этом обязательно должны учитываться объем гидроаккумулярора и требуемый напор воды. В реле давления есть две регулировки:

  • Прижимная гайка P– установка верхнего предела давления, по достижении которого насос отключается.
  • Прижимная гайка ΔP (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (перепад давления).

Чтобы понять, как проводится регулировка и настройка реле, нужно знать принцип работы комплектной насосной станции. Итак, помпа закачивает воду в гидроаккумулятор, увеличивая тем самым уровень давления воды в главном баке. Отслеживается этот показатель по манометру. Далее, по достижении заданного уровня Р в реле размыкаются контакты и насос отключается. Жильцы, используя воду, постепенно уменьшают давление в баке, по достижении нижней отметки ΔP помпа включается, процесс повторяется.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции. Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Особенности регулировки реле НС от разных производителей

Приведенная схема регулировки является классической. Однако, настройка реле насосных станций разных изготовителей немного отличается с учетом особенностей продукции.

Так, для насосов Джилекс Джамбо характерно применение механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковую рамку. Предназначена для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменение точек включения-выключения насосной станции.

Аналогично предыдущему виду, регулируются помпы от Калибр и Алко.

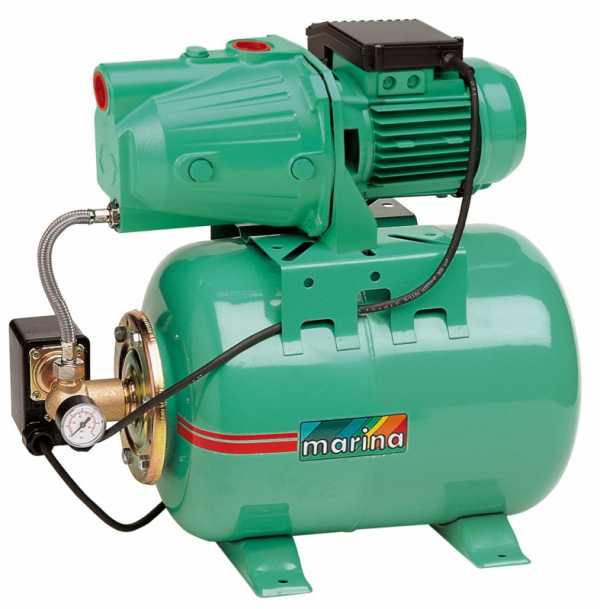

Насосы от «Marina» (Марина) имеют стандартные заводские установки: Р – 1,5 атм, ΔP – 3 атм., предельное давление – 3,2 атм. Со временем пружины ослабляются, поэтому их требуется раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставляя на максимум. В противном случае механизм изнашивается очень быстро.

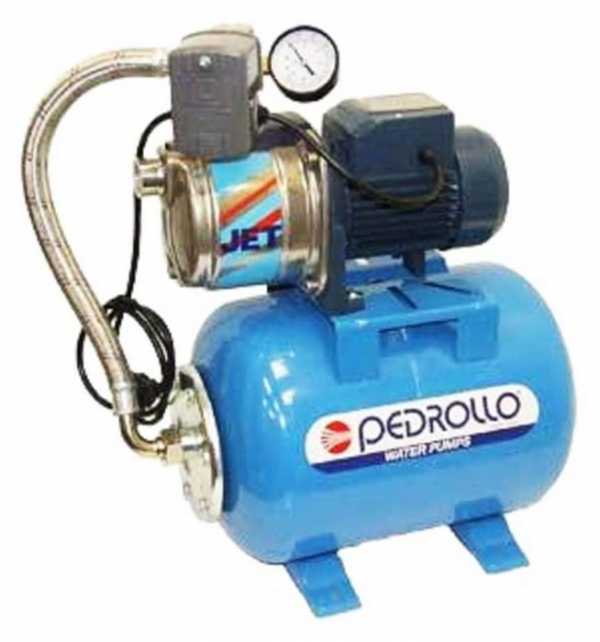

Насосные станции от Pedrollo имеют регулируемое давление 1,4-2,8 бар. Перед настройкой реле нужно измерить давление воздуха в гидроаккумуляторной емкости. Цифра должна быть ниже уровня минимального давления на 0,2 бара. В остальном регулировка идет по общему принципу.

Компания Grundfos более ответственно подходит к регулировке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию при покупателе. Безусловное требование: разница между Р и ΔP должна составлять 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.



watersyst.goldroofas.ru

Реле давления насосной станции: регулировка, настройка

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот – «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы автономного водоснабжения.

Наиболее известны три варианта решения проблемы:

— При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

— Классическим способом — с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

— Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

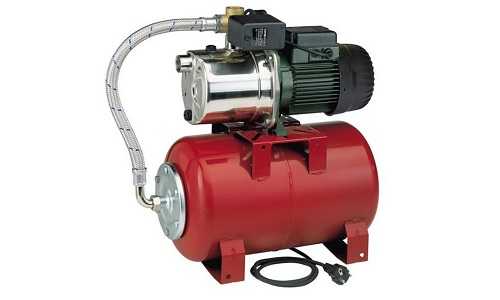

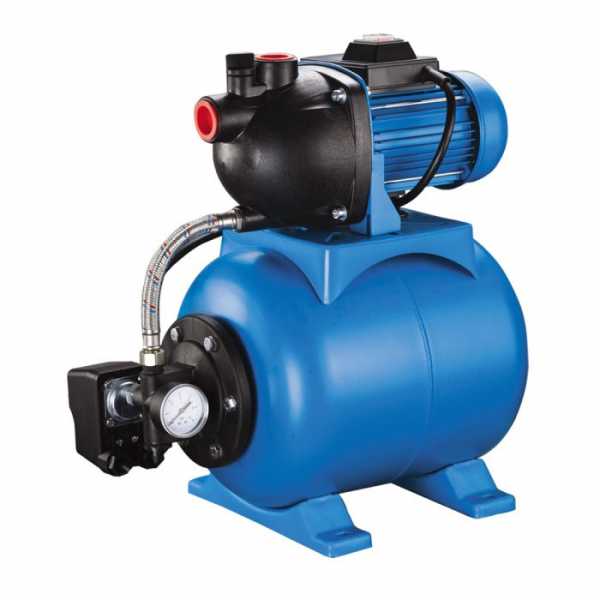

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

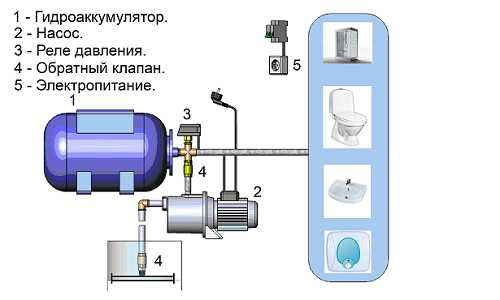

Из чего состоит насосная станция

Данное устройство включает в себя:

— Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

— Обратный клапан, препятствующий уходу воды самотеком.

— Реле давления насосной станции, регулирующее напор путем включения/отключения насоса.

— Бак-гидроаккумулятор, накапливающий и выдающий воду.

— Систему обвязки, состоящую из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем мы поясним, как выполняется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения. Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками бака закачан воздух. Насос нагнетает воду в «грушу», она расширяется и сжимает внешнюю воздушную прослойку, которая начинает оказывать давление на стенки. Регулировка реле давления насосной станции дает возможность владельцу системы самому установить предел наполнения емкости и, как следствие, момент отключения насоса, контролируя величину по манометру.

Обратно в колодец вода не уйдет, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора – и вода устремится из груши по системе, а начальный напор будет равным выставленному значению. По мере расходования воды давление будет падать, а по достижении нижнего порога, выставленного в реле, произойдет включение насоса, и цикл повторится.

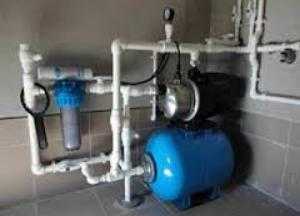

Правильный монтаж

Как мы уже указывали, важнейший элемент такой системы водоснабжения — реле давления насосной станции. Подключение его выполняется между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все разветвители могут быть собраны самостоятельно из единичных компонентов, мы рекомендуем приобрести пятиходовой штуцер, в котором предусмотрены резьбы под все основные детали, включая манометр. Важно не перепутать порядок расположения обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. При использовании стандартных комплектующих такая ошибка сведена к минимуму.

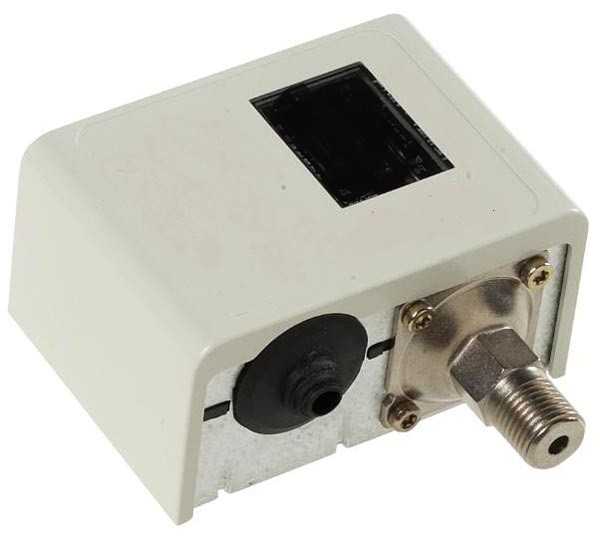

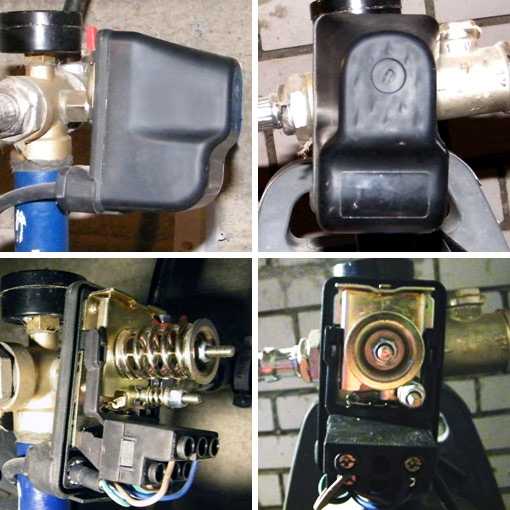

Устройство реле давления насосной станции

В конструкции станций для индивидуального водоснабжения в качестве регулятора пределов давления применяется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения во внутреннем устройстве и, как следствие, неисправности реле давления насосной станции также различны, хотя могут быть собраны в группы по сходству.

Внутри каждой модели (РД5 или РМ5) находится металлическая подвижная пластина (площадка), на которую с противоположных сторон оказывают давление две пружины. Также на нее опосредовано давит накачанная в грушу вода. Вращая прижимную гайку соответствующего пружинного блока, можно увеличить или уменьшить пределы срабатывания. Пружины словно «помогают» (или мешают) давлению воды сместить пластину. Механизм выполнен таким образом, что при смещении площадки замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

— Насос накачивает воду в гидроаккумулятор. Электропитание на двигатель подается через замкнутые контакты в реле давления.

— Напор воды в баке растет, при достижении определенного значения, установленного пружинами верхнего предела в РД-5, происходит срабатывание механизма и разрыв электроцепи – насос выключается. Обратно в колодец жидкость не уходит благодаря клапану.

— По мере водоразбора груша опустошается, давление в системе падает и в реле срабатывает пружина нижнего предела, замыкая контакты на насос. Цикл повторяется.

Настраиваем реле РМ-5

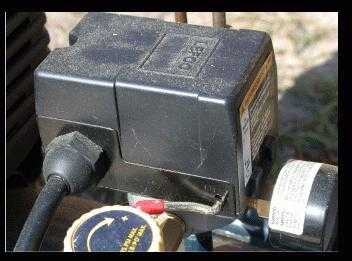

Внешне это небольшая пластмассовая коробочка, с нижней стороны которой есть металлическая основа с размещенной там накидной гайкой, система которой схожа с «американкой». С ее помощью устройство прикручивается к выводу пятиходового штуцера. Настройка реле давления насосной станции заключается в подкручивании двух гаек. Более крупная находится поверх металлической пластины и обозначена буквой «Р». Она отвечает за верхнее значение давления, при котором происходит размыкание контактов и отключение электродвигателя насоса. Меньшая гайка обозначается как «ΔР» и косвенно указывает на нижнее значение, по достижении которого электрическая схема включается. Выполняя настройку, очень важно понимать, что «дельта Р», в отличие от «Р», не выставляет нижнюю границу, а регулирует разницу между давлениями отключения и включения.

Регулируем верхний предел, при котором насос отключается

Обязательным условием правильной настройки является проверка давления воздуха в баке гидроаккумулятора. Обычно оно составляет около 1.5 Атмосфер. Чем оно выше, тем меньше воды накопит емкость, но тогда будет больше среднее значение напора. Представим, что при полностью опустошенной емкости там 1 Атм. Это допустимо. Если меньше, то нужно воспользоваться насосом.

После этого следует подать электропитание на цепи (подразумевается, что все собрано, а краны водоразбора закрыты) – насос включится, начнется накачка воды в емкость. Далее нужно следить за движением стрелки на манометре. При достижении какого-то значения реле сработает и двигатель отключится. После этого, вращая немного гайку Р, можно уменьшить или увеличить границу отключения. Стрелки рядом с обозначением на пластине указывают направление (+ или -). Слишком усердствовать не следует, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, превышать который не следует. Давление воздуха, предварительно измеренное, позволяет просчитать объем накопленной жидкости: если отключение произошло при 4 Атм, а в воздушной прослойке 1 Атм, то набрано в бак 3 Атм (около 30 литров). Разумеется, полной отдачи не происходит, поэтому владельцу доступно меньше.

Регулируем нижний предел

После отключения схемы по верхнему пределу открывают кран и следят за манометром. Значение, при котором происходит включение насоса, как раз и является нижней границей. Если она велика, то, вращая гайку «ΔР», можно его повысить или понизить. В любом случае оставшееся давление не должно быть ниже 0,9 Атм.

Несколько нюансов

Важное правило, позволяющее продлить время эксплуатации резиновой емкости, гласит: давление в воздушной прослойке не должно превышать более чем на 10% нижнюю границу включения насоса. В противном случае удастся получить больше воды и уменьшить частоту запуска двигателя, однако груша будет прогибаться в разных направлениях, снижая свой ресурс.

Если при регулировке верхнего значения насос не отключается, а стрелка манометра замирает на какой-то цифре, то это означает, что недостаточно мощности насоса для закачки до выставленных пределов. Нужно прервать электропитание и, немного уменьшив «Р», повторить проверку, предварительно разобрав накопленную воду.

Ремонт реле давления насосной станции хотя и возможен, но это лишь временное средство. Так как данный элемент фактически защищает насос от перегрузки, а грушу от повреждения, то лучше приобрести новое реле. Исключение составляет лишь текущее обслуживание, при котором внутренние трущиеся детали смазываются для уменьшения сопротивления и более точного срабатывания.

fb.ru

Регулировка насосной станции своими руками

Современные насосные станции являются отличным способом обеспечения автономного водоснабжения.

Правильная самостоятельная регулировка позволяет получить бесперебойную и эффективную работу оборудования в течение длительного времени.

Настройка диапазона между включением и отключением привода, одна из важнейших процедур.

Конструктивные особенности

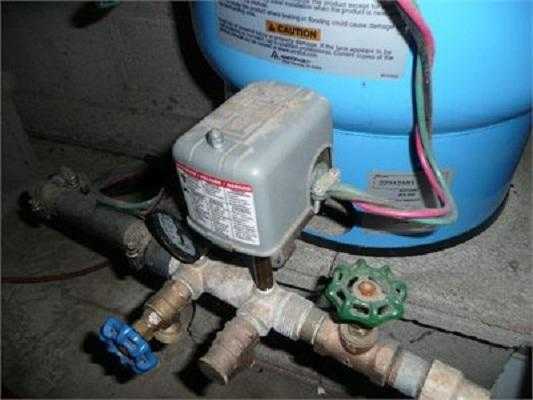

Первоначальное регулирование всего автоматического оборудования насосной станции осуществляется производителем с учётом определенной величины давления на включение и отключение.

Как правило, значение заводской установки на включение варьируется в пределах 1,5-1,8 бар, и от 2,3 до 3,0 бар на выключение.

Достаточно, часто, потребителю требуется в процессе эксплуатации, самостоятельно выполнить дополнительную настройку давления (что делать, если насосная станция не набирает давление и не отключается).

Поэтому важно знать и учитывать основные конструктивные особенности такого оборудования, в числе которых:

  • металлическое основание с закрепленной в нижней части крышкой, прикрывающей мембрану и стальной поршень;
  • быстросъемная гайка для закрепления на переходнике насосного оборудования;
  • контактная группа и колодка клемм, позволяющая подключить оборудование к сети и выполнить заземление;
  • пара разных по размерам пружинных регуляторов;
  • пластиковая крышка, закрепленная на винт большого регулятора.


В зависимости от фирмы-производителя и конструктивных особенностей моделей насосных станций, реле может иметь отличия по:

  • размерам,
  • форме,
  • расположению деталей и элементов.



А что вам известно про шаровый обратный клапан для канализации? В полезной статье написано для чего он нужен и как его установить своими руками.

Формулу, как посчитать объем воды в трубе, указана на этой странице.

В некоторых моделях присутствуют дополнительные элементы, включая защиту работы на «сухом ходу».

Настройка насосного оборудования своими руками состоит из регулировки реле на давление и последующей проверке работоспособности самой станции.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

  • закачивание воды в бак при помощи насоса;
  • увеличение давления, отражающееся на манометре;
  • срабатывание реле при давлении, достигшем выставленного предельного уровня;
  • отключение насоса.


Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

  • на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
  • на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.


Разность между показателями включения и выключения носит называние «диапазон давления».

Проверка давления

Приобретенное насосное оборудование требуется проверить на уровень давления, созданного производителем в заводских условиях.

А вам известно, для чего нужна фановая труба в многоэтажном доме? С какой целью ее устанавливают в системе отвода канализационных стоков, прочитайте в полезной статье.

Про создание системы канализации в частном доме своими руками написано здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/oborudovanie/avtomojka.html написано, как удлинить шланг высокого давления для автомойки.

Хранение и транспортировка оборудования, часто изменяют заводские настройки, что обусловлено утечкой из системы некоторого объёма воздуха.

В результате, может отсутствовать требуемое для корректной работы системы давление, а также не будет включаться в нижнем уровне насосная станция для водоснабжения (частного дома или квартиры).

Проверка проводится в условиях пустого бака и при отключении оборудования от электрической сети.

Желательно, использовать с этой целью автомобильный механический манометр в металлическом корпусе.

Такой прибор позволяет получить наиболее точные показания.

Данные, снятые с электронного или пластикового манометра, имеют некоторые погрешности.

Этапы проверки давления в баке при помощи манометра:

  • откручивание колпачка, закрывающего золотник;
  • подсоединение манометра;
  • проверка показаний по шкале.



Такие мероприятия рекомендуется осуществлять ежемесячно, предварительно, выполнив удаление воды из бака, и отключение насосного оборудования.

Также перед замерами нужно открыть все краны.

Правила регулирования

Сбитые заводские настройки реле давления насосной станции можно, достаточно, легко отрегулировать самостоятельно (видео, почему часто включается насосная станция, посмотрите здесь).

Для выполнения работ потребуется отвертка и гаечный ключ.

Основные правила:

  • отключить реле от сети напряжения;
  • снять пластиковую крышку, прикрывающую реле;
  • отрегулировать показатели повышением или понижением;
  • отрегулировать, при необходимости, диапазон оборудования на срабатывание.


Под крышкой располагается пара регуляторов пружинного типа с гайками, при помощи которых и выполняется регулирование.

Как повысить или понизить нагрузку

Увеличение или понижение давления внутри системы при сохранении диапазона срабатывания, осуществляется закручиванием или откручиванием гайки, расположенной на большем регуляторе под крышкой.

После регулирования закрывается крышка, и система подключается к напряжению.

Открыв кран, можно, при помощи манометра, определить «нижнее» давление насосной станции. При закрытом кране манометр показывает уровень «верхнего» давления.

Способы корректировки диапазона

В условиях правильно выставленного «нижнего» давления, можно изменить «верхние» параметры при помощи меньшего регулятора (обратный лепестковый клапан для воды).

Затягивание гайки по часовой стрелке вызывает рост «верхнего» давления, а откручивание – напротив, способствует его понижению.

Таким образом, разницу между «верхним» и «нижним» давлением можно увеличить или уменьшить в необходимых пределах.

Увеличенный диапазон срабатывания способствует более редкому включению насосного оборудования, но результатом станут заметные перепады давления в системе водоснабжения.

Уменьшенный диапазон способствует выравниванию давления в системе за счёт частого включения насосного оборудования, но негативно сказывается на сроках эксплуатации насосной станции.

Как изменить «нижний» предел

При необходимости, осуществить одновременное регулирование показателей включения или «нижнего» давления и диапазона срабатывания реле, необходимо, в первую очередь, отрегулировать гайку на большом регуляторе, а потом – на меньшем, используя для контроля работы насосной станции, манометр.

Советы и рекомендации

Выполнение самостоятельной регулировки функционирования реле любой насосной станции требует строгого соблюдения следующих рекомендаций:

  • запрещено выставлять «верхнее» давление с превышением максимально допустимых показателей, указанных в сопроводительной документации;
  • показатели установленного «верхнего» давления не должны превышать 80% от максимально допустимых значений;
  • перед повышением давления на включение насоса, нужно, обязательно, проверять характеристики используемого оборудования, а также учитывать гидравлические потери системы.


В процессе самостоятельного регулирования нельзя затягивать гайки слишком сильно, так как в этом случае реле, практически, полностью перестаёт срабатывать.

Показатели внутри гидроаккумуляторного накопителя

Давление воздуха внутри гидроаккумуляторного накопителя насосной станции влияет на работоспособность системы, но не имеет, совершенно, никакого отношения к регулированию реле.

В условиях отсутствия воздуха внутри мембранного бака идёт полное заполнение накопительной ёмкости водой, и отключение насоса происходит, практически, сразу.

Каждое открывание водопроводных кранов, в этом случае, будет провоцировать включение насосного оборудования.

В результате, пониженное давление вызывает избыточное растягивание мембраны, а повышенное – неполноценное накопление воды внутри бака.

Для нормального функционирования насосной станции и сохранения мембраны в рабочем состоянии, давление воздуха нужно установить на 10% ниже параметров включения.

Поверку давления в гадроаккумуляторе можно выполнять только после того, как через открытый нижний кран в системе будет полностью слита вода.

Неудобство использования насосной станции, чаще всего, бывает обусловлено созданием большого перепада давлений при самостоятельной регулировке, когда бак слишком полный или, практически, пустой.

Специалисты не рекомендуют чрезмерно перекачивать гидроаккумуляторный бак или понижать давление до показателей меньше одной атмосферы.

Такая настройка вызывает недостаточный запас воды, а также часто становится основной причиной повреждения резиновой «груши» и некорректной работы всей системы.

О том, как настроить реле давления насосной станции водоснабжения индивидуального дома, узнаете во время просмотра видео.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

Ремонт реле давления насосной станции своими руками

Ремонт и причины поломок насосных станций

Если вы задумались о создании в частном доме или на даче полноценной автономной системы водоснабжения, то вам стоит знать, что помимо обустройства гидротехнического сооружения, прокладки водопровода и подключения насосной станции вам придётся осуществлять регулярное обслуживание и ремонт насосного оборудования. Причём если обслуживание станции вы будете проводить самостоятельно, то и устранить некоторые неисправности также можно собственными силами. В нашей статье мы расскажем, как проводить ремонт насосной станции своими руками. Мы перечислим не только самые распространённые неисправности, но и укажем причины таких поломок, а также дадим рекомендации по их устранению. А видео в конце статьи поможет вам разобраться с тонкостями ремонта.

Причины поломок

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования. Так, любые неисправности в работе станции, от неправильной работы до полной остановки, чаще всего вызываются одной из перечисленных причин или их совокупностью:

  • к станции не подаётся электропитание;
  • в системе нет воды;
  • поломка насосного оборудования;
  • неисправности в работе мембранного бака;
  • поломка блока автоматики и т.п.

Поскольку все насосные станции для водоснабжения частного дома отличаются довольно простой и несложной конструкцией, устранение мелких неисправностей и поломок можно выполнить своими силами. В одних случаях для этого достаточно разобрать гидрофор и произвести замену изношенной детали, в других – поможет герметизация трещины в гидробаке, а иногда гидрофор не включается из-за отсутствия электропитания.

Если же причины поломки вам не известны, и произвести самостоятельное устранение неисправности вы не можете, придётся обратиться к специалистам. Дальше мы рассмотрим частые поломки гидрофора для водоснабжения частного дома, их причины и методы устранения.

Агрегат работает, но не качает воду

Если в ходе эксплуатации гидрофор включается, но вода из крана не течёт, причин этому может быть несколько. Выбор способа устранения неисправности зависит от причины возникновения такой ситуации

Если в ходе эксплуатации гидрофор включается, но вода из крана не течёт, причин этому может быть несколько. Выбор способа устранения неисправности зависит от причины возникновения такой ситуации. Их может быть несколько. Чтобы найти источник проблемы, нужно проверить следующие параметры работы:

  1. Если гидрофор не качает воду, оцените работоспособность и исправность обратного клапана. Он находится на трубопроводе внутри колодца или скважины. Если это устройство засорилось мусором или песком, то клапан не будет открываться, и агрегат как следствие не качает воду.
  2. Посмотрите, есть ли вода в отрезке трубопровода, идущего от источника к насосному агрегату. Иногда там собирается воздух из-за перебоев с подачей электричества или сбоя в работе насоса. Давление воздуха в этом отрезке не позволит агрегату закачать воду в систему. Если причины в этом, то для их устранения достаточно залить воду в эту часть трубопровода через специальное отверстие.
  3. Ситуация, когда гидрофор включается, но не набирает воду, может возникнуть из-за присутствия в жидкости большого количества примесей абразивного характера. Обычно в таком случае можно заметить много выработки между крыльчаткой и корпусом. Для их удаления может потребоваться дорогостоящий ремонт. Неважно, какую станцию вы используете, Марина или другого бренда, может потребоваться полная замена насоса или покупка корпуса и крыльчатки.
  4. Если агрегат включается, но не качает воду, причина может крыться в отсутствии воды в скважине. Для устранения причины можно аккуратно погрузить глубже в скважину подающий трубопровод или шланг.

Агрегат работает рывками

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

  1. Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.
  2. Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
  3. Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Важно: если причиной неисправности стала поломка блока автоматики, то он ремонту не подлежит и заменяется целиком.

Станция даёт нестабильный напор

Кроме этого нужно обратить внимание на уровень воды в гидротехническом сооружении, а также правильность выбора диаметра всасывающей трубы в зависимости от высоты подъёма жидкости

Ремонт насосной станции своими руками можно выполнить и в том случае, если агрегат для дома включается и набирает воду исправно, но даёт пульсирующий напор. Проблема может быть вызвана тем, что в систему попадает воздух. Чтобы найти причину, нужно проверить всё оборудование и трубопровод от источника до насоса на их герметичность.

Кроме этого нужно обратить внимание на уровень воды в гидротехническом сооружении, а также правильность выбора диаметра всасывающей трубы в зависимости от высоты подъёма жидкости. Чем меньше высота подъёма, тем меньшим должно быть сечение трубы или шланга. К примеру, для высоты подъёма в 9 м подходит труба диаметром 2,5 см.

Непрерывная работа агрегата

Причиной работы агрегата в условиях, когда он непрерывно качает воду, может стать неисправность в работе реле давления

Иногда может возникнуть следующая проблема: насос, например, агрегат для дома итальянской марки Марина, включается и качает воду без остановки. Если насосная станция постоянно набирает воду без отключения, то эксплуатировать такую систему запрещено. Работа в аварийном режиме может привести к разрушению системы, или выходу оборудования из строя из-за износа. Причин такой ситуации может быть несколько, для их устранения нужно сделать следующее:

  1. Причиной работы агрегата в условиях, когда он непрерывно качает воду, может стать неисправность в работе реле давления. Обычно для устранения проблемы достаточно отрегулировать реле давления, посредством поворота соответствующих гаек на большой и малой пружине, установленных под крышкой устройства.
  2. Ещё одной проблемой, из-за которой агрегат включается и непрерывно качает воду, может быть отложение солей, которые блокируют работу реле давления. Обычно такая ситуация возникает при работе оборудования с водой, в которой очень высокое содержание солей. Для устранения неисправности достаточно снять реле давления и очистить от солевых отложений его отверстие, которое контактирует с водой.

Оборудование не запускается

Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер

Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер. Прежде всего, необходимо проверить коммуникации, по которым насос качает воду, а также реле давления, на контактах которого может собираться окись и вызывать их неисправность. Для очистки контактов можно использовать мелкозернистый наждак или надфиль.

Если насос не качает воду и не включается, а на отрезке от него до источника разрывов сети не обнаружено, то необходимо проверить каждый узел насосного оборудования, а именно обмотку и контакты.

Важно: если сгорел двигатель, то его можно восстановить, выполнив перемотку. Однако в большинстве случаев придётся покупать новое оборудование, например, агрегат Марина.

Иногда насос не набирает воду и не запускается из-за поломки пускового конденсатора. В этом случае придётся провести его замену своими руками.

Если после запуска агрегата появляется характерный шум, но крыльчатка и другие вращающиеся детали не начинают двигаться, то причин может быть несколько:

  1. Если прибор долгое время был на консервации и не использовался, то, скорее всего, крыльчатка прилипла к корпусу. Чтобы устранить неисправность, достаточно покрутить крыльчатку вручную несколько раз.
  2. Иногда причиной такой проблемы может стать поломка конденсатора. В этом случае его придётся заменить.
  3. Если параметры электрической сети изменились, то есть напряжение ниже номинального, то агрегат не будет работать.

Видео инструкция по ремонту насосного оборудования для водоснабжения загородного дома:

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

  • Насос закачивает воду в бак.
  • Давление воды постоянно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
  • По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

  • Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
  • Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
  • Диапазон давлений – разность двух предыдущих показателей.
  • Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения. а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях. которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

  • После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

  • Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.
  • На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

    Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

    Регулировка реле давления

    Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

    • Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
    • Отключить насос.
    • Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
    • Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
    • Закрыть кран.
    • Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

    Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

    В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

    Посмотрите статьи по теме:

    Выбор системы водоснабжения частного дома: обзор существующих систем Система водоснабжения частного дома из скважины: рекомендации по созданию Технология выполнения промывки и опрессовки системы отопления Какое давление воды должно быть в водопроводе и способы его повысить

    Как провести ремонт насосной станции своими руками?

    Ремонт насосной станции своими руками — один из оптимальных вариантов выхода из ситуации, когда в ней возникают какие-то неполадки. На сегодняшний день рынок оборудования для водоснабжения перенасыщен предложениями на любой вкус. Позитивные отзывы о надежности имеют две системы водоснабжения — насосная станция Марина (Marina) и станция Джилекс, строение которых идентичное.

    Из чего состоит насосная станция?

    Обладатели собственной системы водоснабжения на территории частного дома или дачи нередко сталкиваются с различного рода неисправностями. В основном насосные станции содержат такие элементы:

    • водяной насос;
    • гидравлический аккумулятор;
    • реле;
    • манометр.

    Главной задачей работы водяного насоса является забор воды из нужного источника. Популярностью среди потребителей пользуются поверхностные насосы, установленные или в специальных комнатах дома, или в приспособленных для этого кессонах. Насосу необходимо обладать достаточной мощностью для поднятия воды из скважины, перемещения к дому и поднятия до верхней водоразборной точки жилья.

    Важная составляющая — гидравлический аккумулятор (накопительный бак) вместительностью 20 литров и более. Гидроаккумулятором является металлическая емкость, задача которой — держать в трубопроводах станции постоянное давление. Удачная модель аккумулятора в форме металлического баллона с резиновой мембраной внутри. Мембрана растягивается и уходит в прежнее положение в зависимости от того, работает или нет насосная станция.

    Реле включает и выключает насос, определяя необходимость его работы уровнем воды в баке. Манометр предназначен для обозначения уровня давления в системе водоснабжения. Представленная совокупность узлов и оборудования станции водоснабжения может работать как единая система, также каждый отдельный элемент может работать сам по себе. На рыночной нише представлены готовые насосные станции в виде насосного устройства, установленного на аккумуляторе давления. Единая рама содержит и устройство автоматического управления.

    Основные сведения о работе насосной станции

    Работа насосной станции осуществляется по такой схеме: получая электропитание из источника, всасывающий насос начинает забор воды, вода уходит в бак, наполняя его до определенного уровня, после чего реле давления останавливает всасывающее устройство. При потреблении воды человеком падает уровень жидкости в мембранном баке, реле давления дает команду реализации процесса забора воды снова.

    Обычно при покупке насосной станции указан срок гарантийной эксплуатации. А что делать, когда насос не качает воду после истечения такого срока? Есть определенные подходы к выполнению работ, связанных с выходом из строя станции, позволяющие найти причину поломки, и способы провести ремонт насосной станции своими руками. Во многих случаях на это уходит не так много времени, как может показаться на первый взгляд.

    Решение проблем, связанных с отсутствием воды в системе

    Первый шаг — это проверка герметичности трубопроводов и наличия воды в системе. Когда воды нет, то причиной могла стать неполадка обратного клапана, находящегося между оголовком скважины и входным патрубком насосной станции. Перестает работать эта деталь в результате засорения клапана посторонними предметами. Еще рассматривается непригодность пружины, контролирующей работу этого элемента.

    Засорение клапана устраняется его очисткой после снятия, а при поломке нужно произвести полную замену обратного клапана, но при этом потребуется значительная сумма. При длительном простое насосной станции возникает ситуация исчезновения воды в месте соединения скважины и насоса. Специальное заливочное отверстие устраняет проблему.

    Если существует проблема сезонного понижения уровня воды, ее решением станет помещение входного контура насоса глубже в шахту скважины. При глубоком погружении входного контура увеличивается вероятность засорения, для предотвращения этого устанавливается фильтр.

    Недостаточное напряжение в сети является также причиной непоступления воды при работающей системе снабжения. Определяется это тестером электропитания. Изнашивание лопастей насоса устраняется по такому плану:

    • разбор насосного устройства с использованием для облегчения снятия специального средства;
    • осмотр состояния крыльчатки, если необходимо — замена сломанной лопасти;
    • при невозможности замены сломанной детали (все зависит от производителя) полностью меняется насос.

    Слишком частое включение насоса

    При частом включении насоса подача воды происходит рывками. Причина — поломка работы узла автоматики (манометра). Манометр измеряет давление. Показания этого элемента могут резко падать, тогда вода будет поступать рывками. Такое происходит, если мембрана аккумулятора давления, изменяющая свои размеры в зависимости от объема воды, пришла в негодность.

    Определяется поломка нажатием на ниппель, который производит доступ к мембране. Когда из него уходит воздух, он исправен. В случае поступления воды мембрану гидроаккумулятора необходимо срочно заменить. Для смены элемента необходимо разобрать корпус аккумулятора, раскрутив болты.

    Не происходит забор воды насосом

    Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

    • из электросети выключается насосная станция;
    • производится слив воды из водяного бака;
    • измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
    • накачивается воздух в систему водоснабжения.
    • заливается вода в станцию;
    • присоединяется к сети с контролем давления.

    Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

    Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

    Другие распространенные неисправности

    Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

    Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

    Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

    Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

    Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

    Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

    Для снижения вероятности возникновения неисправностей в работе насосной станции специалистами настоятельно рекомендуется выполнять предусмотренное обслуживание и профилактический осмотр систем водоснабжения.

    Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

    Смотрите также

    • 23.08.2016 Расчет количества секций радиаторов отопления с обычным калькулятором
    • 07.09.2016 Какой газовый котел лучше — настенный или напольный?
    • 30.08.2016 В чем заключается принцип работы конвектора?

    Источники: http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/remont-nasosnyx-stancij.html, http://delai-remont.com/vodosnabzhenie/regulirovka-rele-davleniya-dlya-nasosa.html, http://pikucha.ru/vodosnabzhenie/nasosnoe-oborudovanie/remont-nasosnoj-stancii-svoimi-rukami.html

    santex1.ru

    Самостоятельная регулировка реле давления насосной станции (безбашенки)

    Обычно реле давления изначально отрегулировано производителем на определенное давление включения и отключения. Это так называемые заводские установки, которые чаще всего имеют значения 1,5-1,8 бар (включение) и 2,5-3 бар (выключение). Но иногда, во время эксплуатации требуется дополнительная регулировка реле давления насосной станции (безбашенки), а как это можно сделать своими руками мы рассмотрим в данной статье.









    Содержание статьи:

    =>Конструкция реле

    =>Принцип действия

    =>Регулирование

    =>Что необходимо учесть

    =>Давление воздуха в гидроаккумуляторе

    =>Видео







    Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

    Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху — контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

    На рис.1: 1,2 — пружинные регуляторы; 3 — основание; 4 — гайка крепления реле к переходнику и крышка мембраны; 5 — клеммная колодка для подключения сети 220V, насоса и заземления.

    В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

    Принцип действия



    Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться.
    Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

    Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

    За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

    Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

    При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

    При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

    Если вас, по каким либо причинам, не устраивают заводские установки реле давления вашей насосной станции, то вы вполне можете выполнить его регулировку самостоятельно. Для  этого достаточно лишь отвертки или гаечного ключа на 10 для снятия крышки реле (в зависимости от его модели)  и ключа для закручивания (откручивания) гаек регуляторов. Место расположения гайки для снятие крышки показано стрелкой на фото справа.

    Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания.

    Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор).

    Повышение или уменьшение давление в сети



    Таким образом, если мы просто хотим увеличить или уменьшить давление в сети без изменения диапазона срабатывания реле, то просто закручиваем или откручиваем гайку на большем регуляторе.

    После того, как мы, таким образом, изменили регулировку, закрываем крышку, включаем напряжение, открываем кран и по манометру насосной станции определяем, при каком давлении включается насос («нижнее»). Закрываем кран и проверяем по манометру «верхнее» — в момент отключения насоса. Если такие показатели нас удовлетворяют, то регулировка окончена. Если же нет, повторяем всю процедуру.

    Изменение диапазона срабатывания реле



    Если нас устраивает «нижнее» давление, а мы хотим только увеличить или уменьшить «верхнее», то для этого используем меньший регулятор. При закручивании гайки этого регулятора по часовой стрелке «верхнее» давление будет расти, при неизменном «нижнем», а при откручивании – наоборот, то есть, будет увеличиваться или уменьшаться разница между ними — ∆P. После того, как мы изменили регулировку, включаем питание и замечаем по манометру момент отключения насоса — «верхнее» давление. Если оно нас устраивает, то регулировку на этом прекращаем, если нет – повторяем до получения необходимого результата.

    Следует учесть, что увеличение ∆P позволит насосу реже включаться, но в сети водоснабжения будут более заметны перепады давления, уменьшение, наоборот, будет способствовать выравниванию его в системе, но при этом чаще будет включаться насос, что может привести к уменьшению срока его службы.

    Если нас одновременно не устраивает и «нижнее» давление (включения) и диапазон срабатывания реле, то сначала выполняем регулировку большим регулятором, а потом – меньшим, контролируя весь процесс по манометру станции.

    Что необходимо учесть, выполняя регулировку



    Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

    1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
    2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
    3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

    Давление воздуха в гидроаккумуляторном баке и регулировка  реле



    Давление воздуха в гидроаккумуляторе насосной станции оказывает влияние на её нормальную работу, но к регулировке реле отношения не имеет. Реле в любом случае будет срабатывать при установленном «нижнем» и «верхнем», независимо от наличия давления воздуха в баке.

    Отсутствие воздуха в мембранном баке приведет лишь к тому, что он будет полностью заполняться водой и (так, как жидкость практически не сжимается) давление в системе будет повышаться до «верхнего» моментально и насос будет отключаться сразу же после прекращения забора воды. При каждом открывании крана насос будет тут же включаться, так как оно будет сразу же падать до «нижнего». То есть реле будет срабатывать также, как и при отсутствии гидроаккумулятора. Пониженное давление воздуха приведет к тому, что мембрана будет сильно растягиваться, а повышенное – недостаточное заполнение бака водой, так как избыточное давление воздуха будет вытеснять воду.

    Для того, чтобы насосная станция работала нормально и мембрана служила долго, давление воздуха должно быть на 10% ниже «нижнего»(включения), которое установлено вами при регулировке. Тогда и гидроаккумулятор будет оптимально заполнен водой, и мембрана не будет слишком растягиваться и выходить из строя, и насос будет включаться с интервалами, которые будут соответствовать отрегулированному в реле  ∆P.

    Кроме этого, следует помнить, что проверять давление воздуха в гидроаккумуляторном баке насосной станции необходимо при отсутствии давления в нем воды, то есть, необходимо открыть кран, который в системе находится ниже всего и слить воду.

    Если Вы не нашли ответа на интересующий Вас вопрос в материале статьи, задайте его через раздел «Контакты» нашего сайта или в коментариях.

    Видео по теме

    С этим материалом часто читают:



    < Предыдущая   Следующая >

    www.postroj-dom.ru

    Насосная станция джилекс регулировка реле давления – Регулировка реле давления для насоса: как настроить своими руками

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
