Направляющие для откатных ворот своими руками

Еще недавно многие отдавали предпочтение распашным воротам. Это обусловлено тем, что такую конструкцию легко установить своими руками. Кроме того, цена таких гаражных ворот доступна, и поставить их может любой владелец дома.

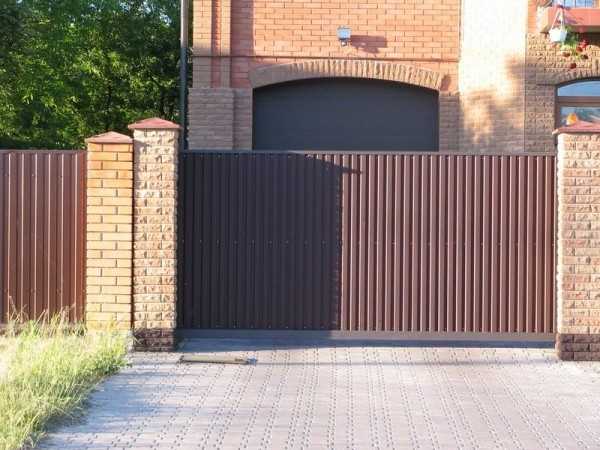

Откатные ворота

Но в последнее время все чаще хозяева частных домовладений или дач отдают предпочтение сдвижным воротам. Они удобны в эксплуатации, надежны, современны. При этом необходимо иметь дополнительные комплектующие.

Устанавливают откатные ворота в частных домовладениях, гаражах, на дачах. Дабы сэкономить средства на установке, многие владельцы изготавливают и монтируют их своими руками.

Это вполне реально сделать, вооружившись необходимым оборудованием, помощью друзей и, конечно же, инструкцией по установке.

Положительные и отрицательные стороны откатных гаражных ворот

Среди недостатков можно выделить:

  1. Высокая цена по сравнению с распашными гаражными воротами.

Еще недавно установить откатные ворота могли только обеспеченные люди. Это обусловлено высокой ценой комплектующих. Особенно дорого стоил электропривод, поэтому не каждый мог поставить ворота своими руками.

Сейчас люди отдают предпочтение именно откатным воротам. Пусть придется переплатить, но они будут наслаждаться комфортом

  1. Необходимо дополнительное пространство для откатывания ворот.

Установить ворота проблематично, если нет дополнительной площади возле ворот. При этом можно установить их изнутри.

Основным преимуществом откатных гаражных ворот является возможность въезда транспортного средства любой высоты, так как ни сверху, ни снизу конструкция проема не ограничена.

Характеристика

По створкам двигается профилированная консоль. Роликовая каретка крепится к фундаменту. Она определяет путь направляющей. Устройство системы включает в себя направляющие ролики с подшипниками.

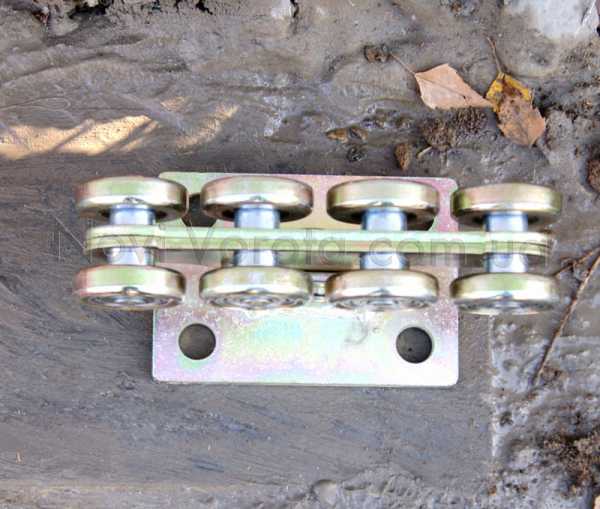

Смазывать их нет необходимости. Каретки состоят из 8-ми роликов, покрытых металлом или полимером.

Благодаря качественным комплектующим конструкция может служить 50 тысяч полных циклов «открыть/закрыть». При условии правильного использования гаражных ворот этого достаточно на длительный период.

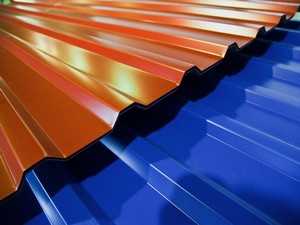

Материал для зашивки гаражных ворот своими руками: Профнастил, металлический лист, дерево, поликарбонат.

Калитку можно поставить отдельно или встроить в конструкцию.

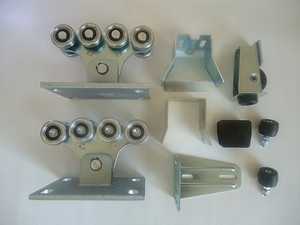

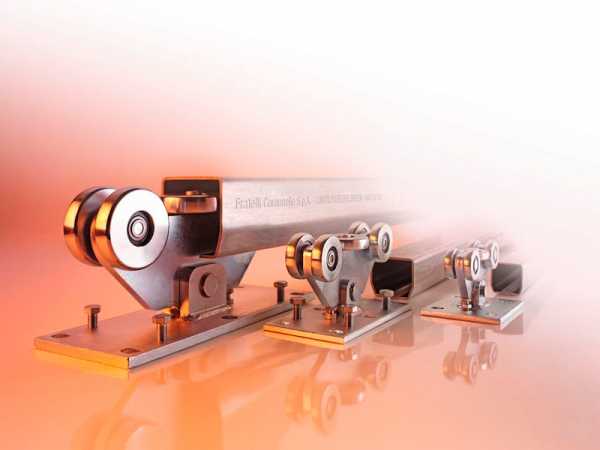

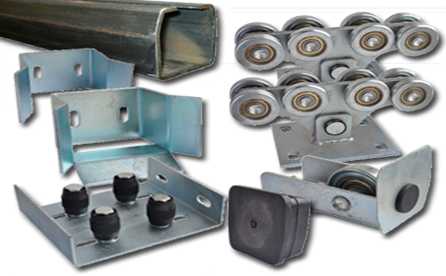

Итак, комплектующие откатных гаражных ворот:

  • Каретка (роликовая тележка).
  • Направляющие ролики (поддерживающий, накатной).
  • Заглушки направляющей
  • Нижний и верхний улавливатель
  • Направляющий рельс 6 метров

Производим замеры проема и створок

Очень важно правильно замерить проем. От этого будет зависеть, какие выбирать комплектующие и автоматику. Поэтому первоначально необходимо определить высоту и ширину створки.

От ширины улицы и габаритов автотранспорта зависит, какой проезд необходимо делать между столбами. Рекомендуем поставить 2 балки и попытаться заехать машиной между ними. Если удалось, значит, такой должна быть ширина проема. Если вы сбили хоть 1 балку, то следует расширить проезд.

Ширина проезда, как правило, составляет 1,5 ширины проема.

К примеру, проем ворот равен 4 метрам. Длина ворот в таком случае составит 4 метра*1,5=6 метров.

Покупать фурнитуру нужно с направляющей длиной в 6 метров. Пространство для откатывания будет таким же.

Подготовка опорных столбов

Про установку опорных столбов следует подумать заблаговременно. Примерно за 1-2 недели до начала изготовления створок. Это время нужно для того, чтобы застыл бетон.

В качестве материала для опорных столбов подойдут швеллер, металлическая труба, брус, столбы из кирпича или бетона.

Бетонировать их необходимо на глубину 1 метра, именно на это расстояние промерзает земля. Иначе весной или зимой столб может наклониться, а это повлияет на нормальное функционирование ворот.

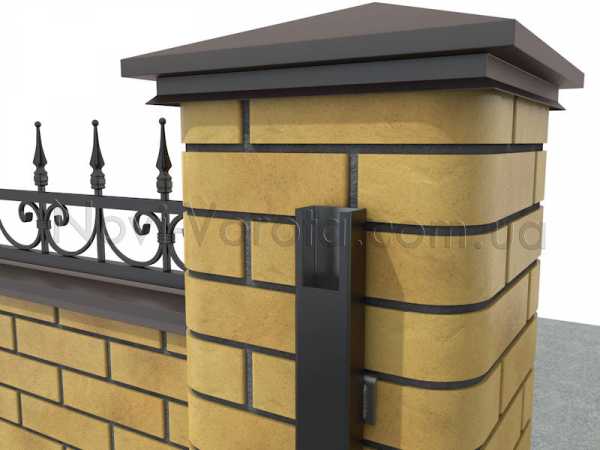

Для крепления нащельников, когда будете изготавливать столбы, на каждом из них нужно сделать по 3 закладные. В дальнейшем, без проблем прикрепите к ним верхние ролики, нижний и верхний улавливатель.

Приварите арматуру посередине забетонированной трубы. С другой стороны приварите арматуру к уголку 50х50 длиной 80 мм. Этот уголок расположен в шве стороной, приваренной к арматуре.

Ко второй стороне приваривают нащельник. Ближе к краю столба уголок должен быть заложен в шве. Этот нащельник будет на расстоянии 8-10 см от края опорного столба.

Если планируете автоматику для гаражных ворот, заложите провода для фотоэлементов, привода, сигнальной лампы и антенны.

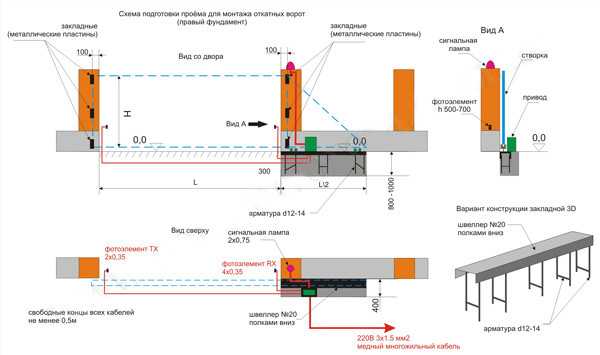

Схема проводки для автоматики

Схема подключения откатных ворот

Делаем фундамент (швеллер)

Швеллер — основной элемент для фундамента откатных ворот. Ширина его составит 10, 16 или 20 см. Используется также арматура с сечением 10-14 мм. Разрежьте арматуру, чтобы длина частей составляла 1 метр. Затем приварите их к швеллеру.

Приготовьте ров длиной вполовину ширины проема. Ширина составляет 30 см, глубина 1 метр. Поставьте швеллер и забетонируйте. Фундамент для ворот готов.

Размер фундамента составит половину проема.

Сначала по уровню выставите швеллер. Его верх должен быть на одном уровне с асфальтом. Если планируете укладывать плитку, учтите ее высоту. На этом уровне и бетонируйте швеллер.

Если взять во внимание все советы, выйдет ровная железная площадка. К ней приварите ролики для ворот.

Фундамент сохнет неделю, в это время у вас есть возможность сделать замеры откатных ворот.

Сначала нужно сделать каркас.

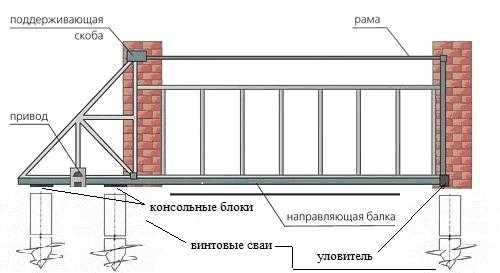

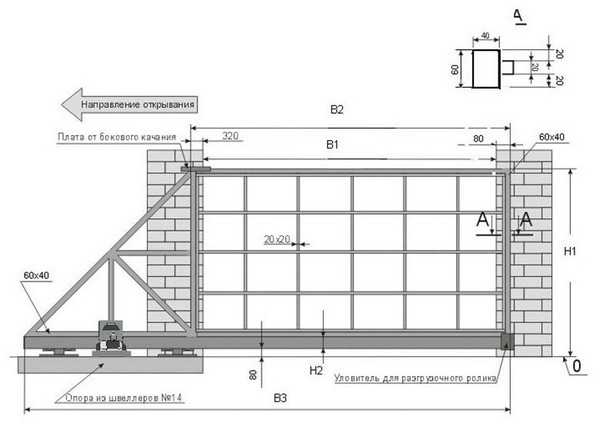

Изготавливаем несущую раму

Материал рамы — профиль (профильная труба). Для наружного каркаса используют профиль (трубу) размером 60х40 или 50х50 мм. Для внутреннего —20х30 или 40х20 мм.

В первую очередь почистите от ржавчины металл для рамы. Для этого используйте болгарку с железной щеткой. Обезжирьте, используя растворитель и тряпку.

Затем покройте металл антикоррозийным грунтом.

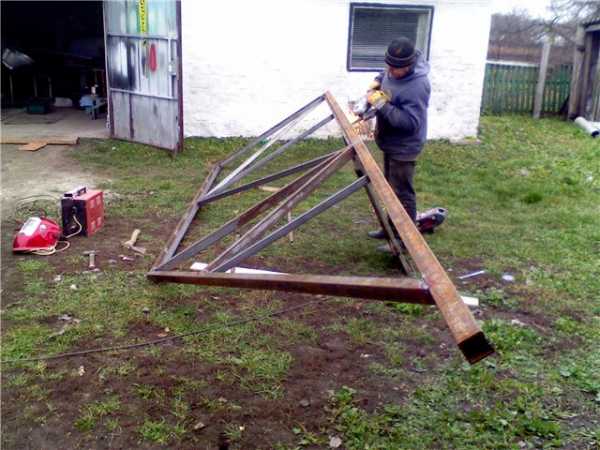

Далее, необходимо сварить раму. Каркас варят с нижней части кверху. Возьмите направляющий рельс 60х70 мм и приварите к нему снизу 2 трубы размером 60х40 по 60 сантиметров. Направляющий рельс приваривают к трубам для того, чтобы конструкция была устойчивой при сварке каркаса.

Затем возьмите направляющую и сверху приварите профиль каркаса 60х40 мм. С помощью прихваток по 2 сантиметра через 50-60 см приварите трубу к направляющей.

Важно, чтобы направляющая и трубы были сварены в шахматном порядке. Это делается для избегания дефектов ворот.

Затем приварите первую и вторую трубу наружного и профили внутреннего каркаса.

После этого зачистите швы с помощью болгарки.

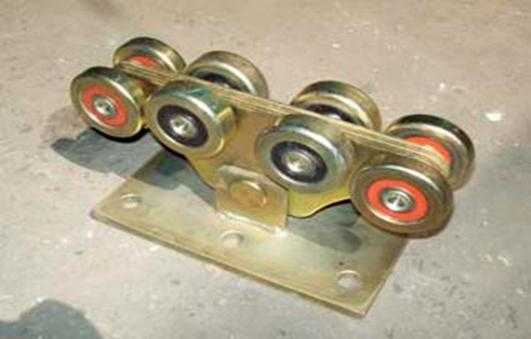

Ролики для откатных ворот

Красим и обшиваем ворота

После грунтовки труб нужно их покрасить. Самая распространенная краска — алкидная эмаль.

Нанесите сначала один слой краски, затем дайте просохнуть, после чего нанесите еще один.

Для обшивки подойдет профлист, металл или дерево.

Устанавливаем ворота своими руками

После того как застыл фундамент, можно устанавливать ворота.

Этап №1. Выставите ворота на том месте, где будут так называемые лапы. Их крепят для того, чтобы было удобнее красить и перевозить ворота.

Этап №2. Срежьте «лапы» и выставите ролики для откатных ворот на фундаменте, предварительно раздвинув их на максимальную ширину. Направляющая должна быть надета на ролики.

Этап №3. Выровняйте с помощью уровня.

Этап №4. Роликовая каретка приваривается к швеллеру.

Иногда, люди, которые устанавливают ворота своими руками, допускают ошибки. Например, они считают, что роликовая каретка лучше будет прикреплена с помощью гаек или шпилек. Думают, что неполадки можно будет исправить. Но при таком методе крепежа работы, наоборот, прибавится.

Это обусловлено, прежде всего, тем, что придется долго возиться с воротами: нарезать резьбу, просверлить швеллер. Очень точно нужно будет их установить. Если будет отклонение хотя бы на пару миллиметров, то придется несколько дней потратить на сварку. В конечном счете все равно придется приварить ролики к фундаменту.

Для того чтобы снять роликовую тележку или передвинуть ее, достаточно подрезать шов сварки. Если понадобится это повторить это несколько раз, смело можно это делать: работа ворот не нарушится.

Правильнее использовать шпильки. Но нужно учитывать, что необходимо точно устанавливать фундамент. Рекомендуем использовать готовые площадки под ролики с существующими шпильками. Для этого приварите площадку к фундаменту, а ролики закрепите на площадку, используя гайки или шпильки. Оптимальный вариант — крепить ролики к фундаменту с помощью сварки.

Этап №5. Прихватите сваркой верхний поддерживающий ролик.

Этап №6. Поставьте концевой ролик.

Этап №7. Приварите нижний и верхний улавливатель.

Если в качестве опорных столбов служат стальные трубы или швеллер, то улавливатели приваривайте на столбы. Если столб из кирпича или бетона, используйте профильную трубу. Ее крепят к столбу с помощью арматуры или дюбелей.

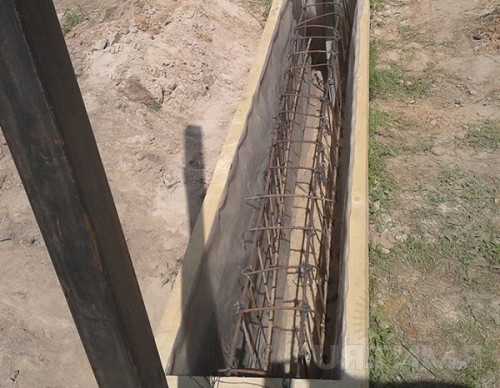

Армирование бетонного фундамента

Предусматривают это заблаговременно, путем выпускания закладных из столба. Затем к закладным крепят улавливатели. Сделать это своими руками значительно дешевле, чем в специализирующейся фирме.

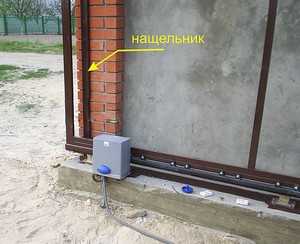

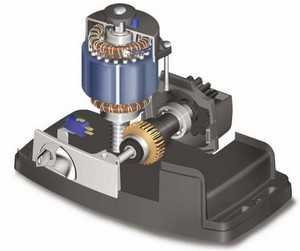

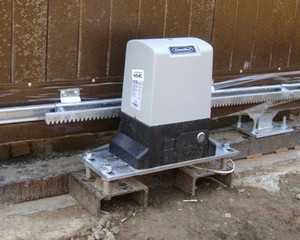

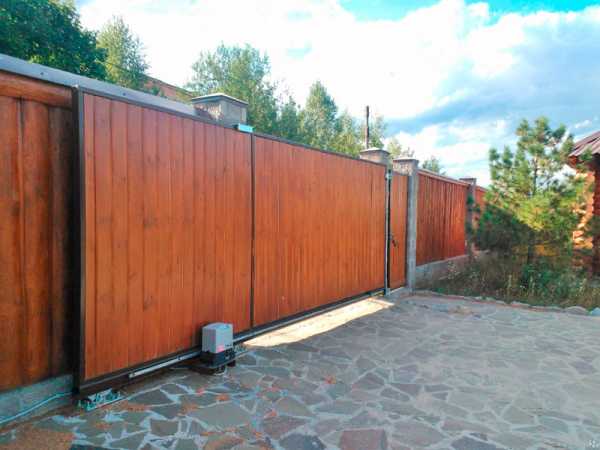

Автоматика для откатных ворот своими руками

Для того чтобы было удобнее пользоваться воротами, поставьте автоматику. Она упростит открытие и закрытие. Благодаря автоматике вам не понадобится выходить из машины или дома для того, чтобы управлять створками.

После нажатия кнопки на пульте двери легко откроются. Для автоматических откатных гаражных ворот понадобится привод.

Поставить откатные ворота своими руками получится намного дешевле, нежели заказывать их. Купите комплектующие, вооружитесь чертежами и инструкциями, и вперед навстречу комфорту.

svoivorota.ru

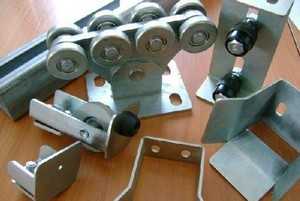

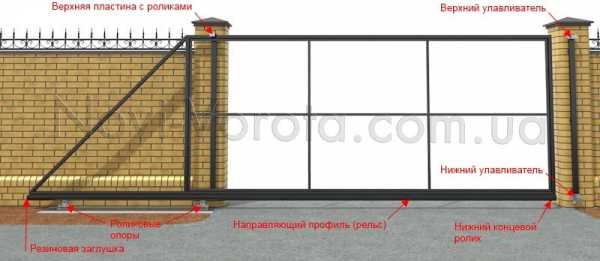

Самодельная фурнитура (комплектующие) для откатных ворот


В этой статья я расскажу, какие элементы фурнитуры нужно изготовить самостоятельно, чтобы была возможность нормально перемещать и эксплуатировать откатные ворота. Статья разбита на разделы, которые можно открывать в произвольном порядке.



Содержание статьи:

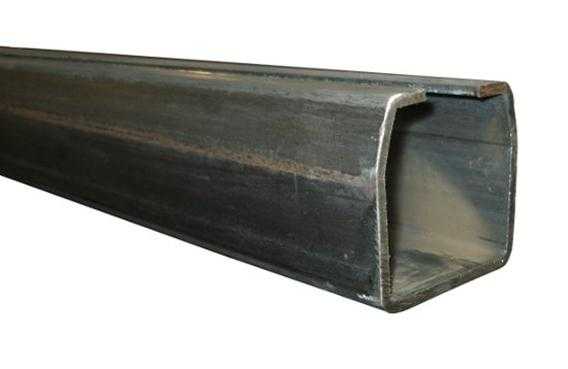

Направляющий рельс


Он крепится к створке. Внутрь него заводятся роликовые опоры, по которым происходит перемещение полотна.


Когда его делают самостоятельно, используют обычную квадратную трубу сечением 60х60, 80х80 или 100х100 мм. Если створка имеет массу до 300 кг, толщина стенок трубы должна быть не менее 3,5 мм, а если масса больше, не менее 5,0 мм. Длина трубы должна соответствовать длине створки. Направляющая будет крепиться к нижней трубе несущего каркаса створки. В одной из стенок направляющей нужно сделать специальный вырез, чтобы была возможность ее перемещения по роликовым опорам. Для этого используется болгарка.


Из-за того, что у трубы нарушена целостность бывают случаи, когда она деформируется, и створка при перемещении подклинивает. Также у профиля могут появиться деформации, когда будет делаться в стенке вырез и металл будет сильно нагреваться.

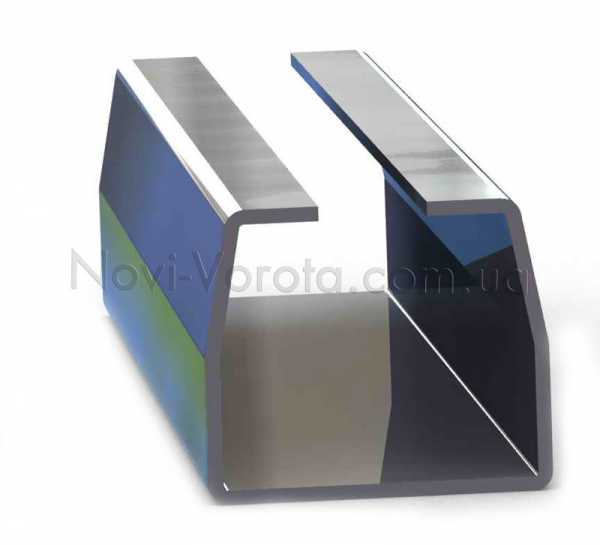

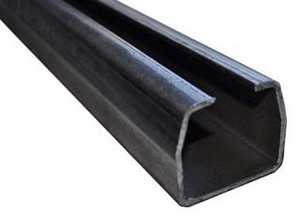

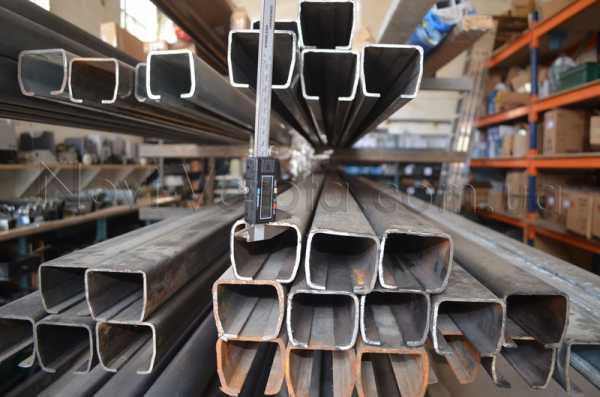

При изготовлении в заводских условиях направляющая в поперечном сечении имеет специальную форму. У большинства производителей этот профиль изготовлен из стали с повышенным содержанием углерода, потому она пружинит и не деформируется от нагрузок. Чтобы ворота не подклинивали, на внутренней поверхности направляющей не должно быть раковин или окалин.



В зависимости от производителя, направляющий рельс может быть оцинкованным или нет. Оцинкованный вариант хоть и дороже, но срок службы у него значительно дольше. Дело в том, что наружную поверхность есть возможность прогрунтовать и покрасить, а внутреннюю самостоятельно обработать не получится.



Заводская направляющая может быть стандартной или увеличенной. Ее параметры зависят от массы створки. Если она до 300 кг, применяется стандартный рельс, а если тяжелее — увеличенный.

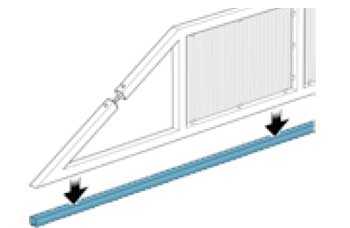

Крепят направляющий рельс снизу створки к трубе ее несущего каркаса. Соединение выполняется с двух сторон сваркой прихватками. Прихватки делаются в шахматном порядке шагом 700 мм и длиной шва 15-20 мм.


Запрещается делать сплошные сварочные швы, так как направляющий рельс будет деформирован.

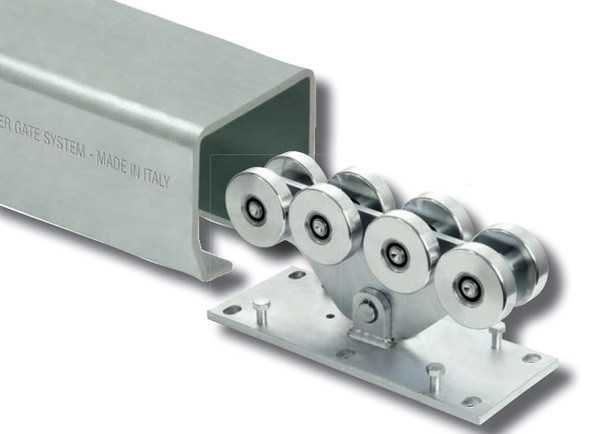

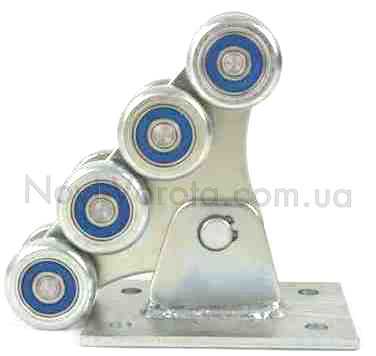

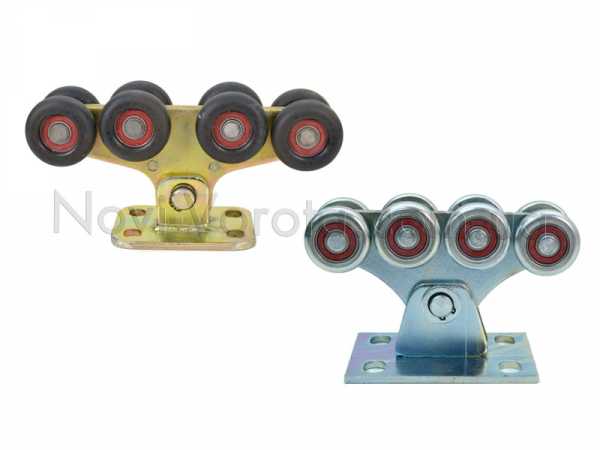

Роликовые каретки


Располагают на швеллере на как можно большем расстоянии друг от друга, чтобы уменьшить плечо створки и соответственно нагрузку на них.


Для самостоятельного изготовления роликовой опоры понадобиться листовая сталь толщиной не менее 10 мм, по 8-мь подшипников на каждую опору и оси для подшипников.



Лучше не использовать дешевые китайские подшипники, так как у них небольшой срок службы, покупка более дорогих будет оправдана. Размеры подшипников определяются по сечению трубы, которая будет выбрана в качестве направляющего рельса. При покупке подшипников нужно обратить внимание на защиту их шарикового механизма (пыльники). Она может быть металлической или металлорезиновой. Лучше останавливаться на втором варианте, так как изделие будет постоянно контактировать с атмосферными осадками, и металл поржавев может сделать его непригодным к дальнейшей эксплуатации.



Когда роликовая опора сделана самостоятельно, нужно позаботиться о ее антикоррозийной защите, так как она будет постоянно контактировать с атмосферными осадками. Вне производственных условий цинкование изделия вряд ли получиться, потому его придется грунтовать и красить в несколько слоев, и то это не будет 100% защитой (только на некоторое время).


Если покупать роликовые опоры, изготовленные в заводских условиях, они могут поставляться с обоймами подшипников из полимеров или металла.






Лучше использовать изделие с металлическими обоймами – при эксплуатации полимеров необходимо придерживаться рабочего температурного диапазона, который обычно находится в пределах от -20°С до + 50°С. Если этого не выполнить, полимеры легко ломаются или теряют форму.


Верхняя часть заводских роликовых опор подвижна, то есть ролики в направляющем рельсе слегка накланяются в ту сторону, в которую перемещается створка. Таким образом, распределяется нагрузка и значительно замедляется износ роликов.



Поверхность заводских опор оцинкована, что делает изделия устойчивым к воздействию влаги.


Есть два варианта установки роликовых опор заводского изготовления:


  • Без регулировочных пластин.

  • С регулировочными пластинами.


Роликовые опоры без регулировочных пластин устанавливаются прямо на забетонированный швеллер. Сначала их основание нужно сваркой только прихватить и проверить легкость хода ворот, а если движение затруднено сварку нужно срезать и переустановить опоры, после чего опять приварить и проверить легкость движения. Выполнять описанные действия нужно до тех пор, пока ворота не будут без усилий открываться и закрываться.

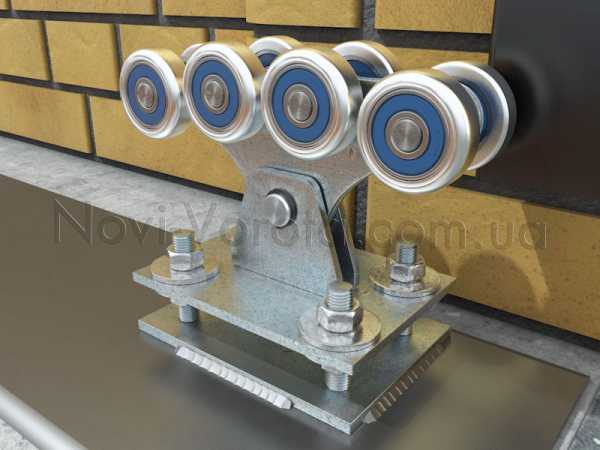

С регулировочными пластинами процесс установки опор быстрее и проще. К швеллеру привариваются пластины, а на них устанавливаются роликовые опоры. Чтобы ролики отрегулировать, нужно вращать гайки на четырех шпильках регулировочной пластины.



Внимание! Зазор между роликами опор и направляющим рельсом должен быть не более 1-2 мм, иначе нижний свободный угол створки при закрывании будет нырять и не попадет на нижнюю полку улавливателя, то есть створка не закроется.

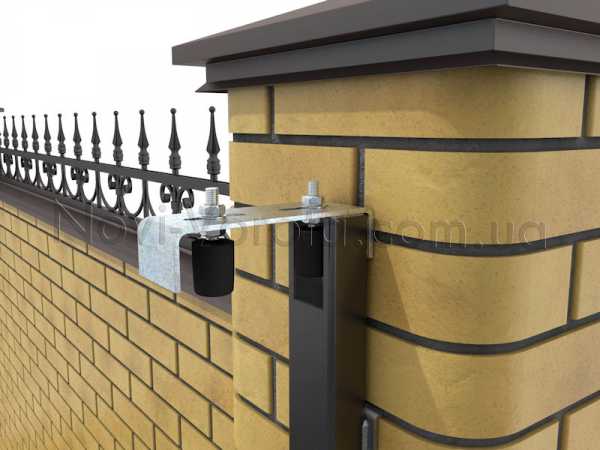

Верхняя направляющая


Это изделие предназначено, чтобы держать створку сверху и направлять ее грань по прямой линии. Что касается самостоятельного изготовления — на что у Вас хватит фантазии. Например, можно использовать конструкцию, которая приведена на фото ниже.

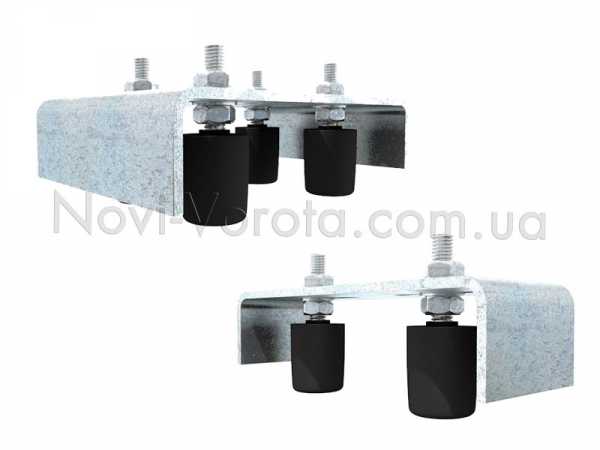

Обычно этот элемент, сделанный на заводе, называют верхней пластиной с роликами. Пластина может быть с двумя или четырьмя роликами. Два ролика используют, если створка весит менее 300 кг и четыре, если тяжелее. Желательно, чтобы толщина металла у пластины была не менее 4 мм, чтобы она не гнулась.






Поверхность роликов бывает пластиковой или резиновой. Лучше использовать резиновые элементы, так как они не царапают створку.


Для установки заводской верхней пластины с роликами в нащельнике со стороны роликовых кареток нужно сделать специальный вырез размером 60х40 мм.



Часть пластины (гнутую) нужно разместить между нащельником и опорой, после чего изделие приварить к нащельнику.



После того, как пластина закреплена, между ее роликами нужно завести створку. Расстояние между роликами должно быть точно подогнано под толщину створки.

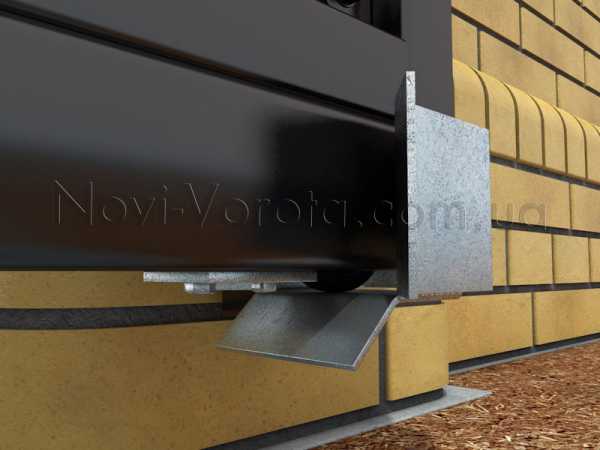

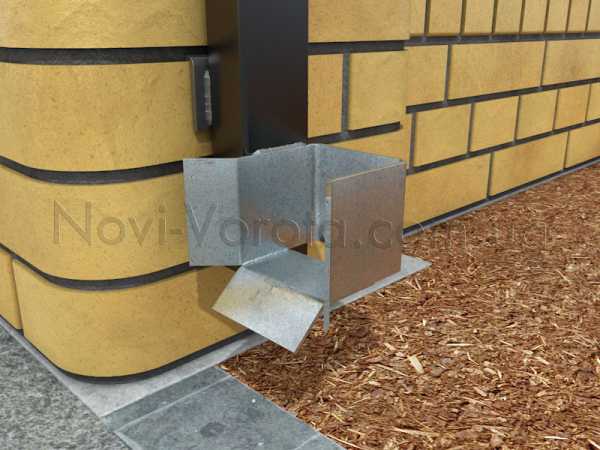

Нижний улавливатель


Изделие предназначено частично снять нагрузку с роликовых опор, когда створка закрыта, а также для ее фиксации снизу.


Чтобы самостоятельно сделать нижний улавливатель можно использовать два отрезка уголка и металлическую пластину, которые нужно между собой сварить. Толщина стенок улавливателя должна быть не менее 3 мм, чтобы от нагрузки он не гнулся.



Заводской нижний улавливатель идет со специальными отгибами (лепестками). Это гарантирует попадание створки в улавливатель, даже когда у нее есть небольшой люфт.



Улавливатель крепят при помощи сварки к удаленному от роликовых опор нащельнику.



Его устанавливают на такой высоте, чтобы при наезде створки на нижнюю полку ее свободный край приподнимался на 3-4 мм.

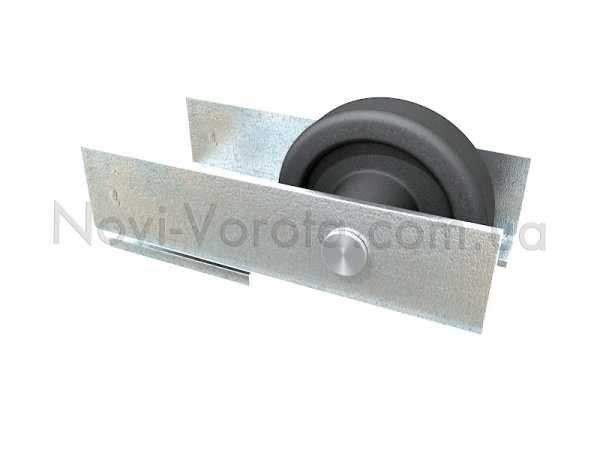

Нижний концевой ролик


Нужен, чтобы створка плавно заходила в нижний и верхний улавливатели.


Конструкцию ролика можно выбрать, какую Вам будет проще сделать, но нужно обязательно продумать, как его закрепить.



Заводские концевые ролики идут с пластиковой или металлической деталью качения.


Пластик применяется, когда ворота имеют массу до 300 кг.



Полностью металлический ролик используется, когда ворота весят более 300 кг. Обратите внимание, что у металлического ролика есть пластина, которая будет выполнять функцию заглушки торца направляющего рельса от попадания грязи и снега, потому понадобиться только одна резиновая заглушка, чтобы закрыть второй торец направляющего профиля.



Заводской нижний концевой ролик крепят внутри направляющего рельса с противоположной стороны треугольной части створки. Его фиксация выполняется при помощи двух болтов.



При заходе в нижний улавливатель, концевой ролик обязательно должен опираться на его нижнюю полку, чтобы частично разгрузить роликовые опоры.

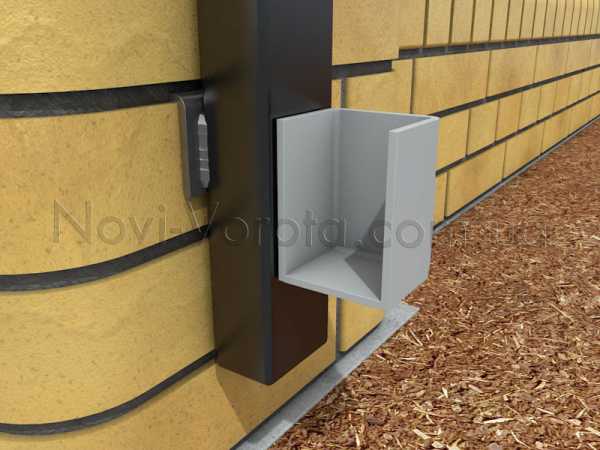

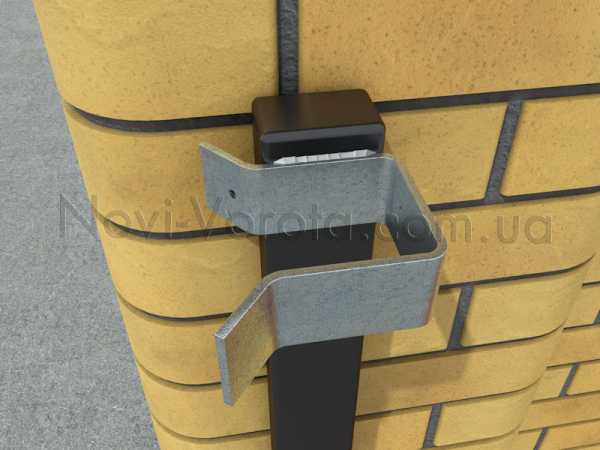

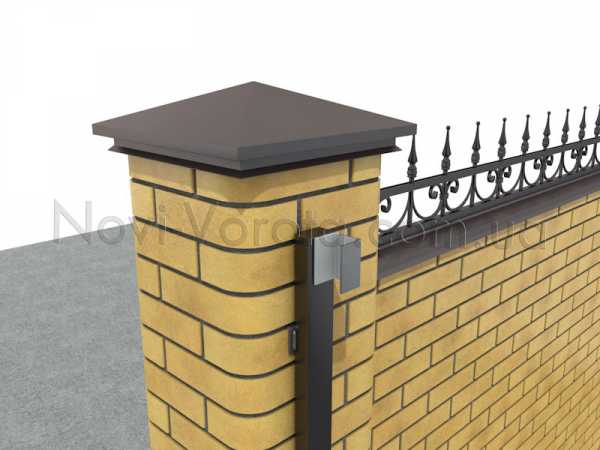

Верхний улавливатель


Необходим, чтобы фиксировать створку, когда она открыта. Некоторые не устанавливают этот элемент, от чего в ветреную погоду ворота гремят.


Верхний улавливатель можно сделать из куска гнутого швеллера или сварить два уголка, как вариант можно согнуть полосу шириной 6-10 см. Толщина стенок изделия должна быть не менее 4 мм.

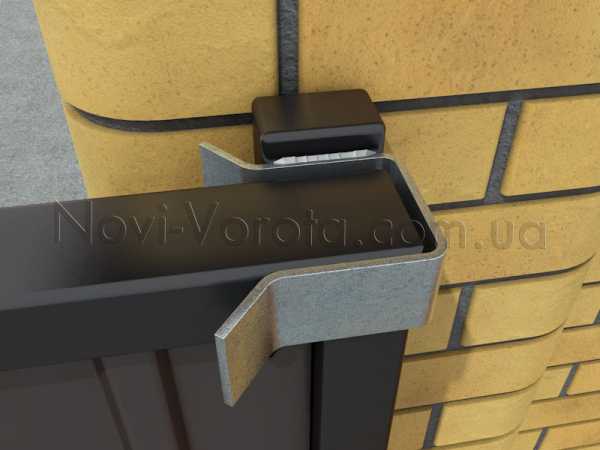

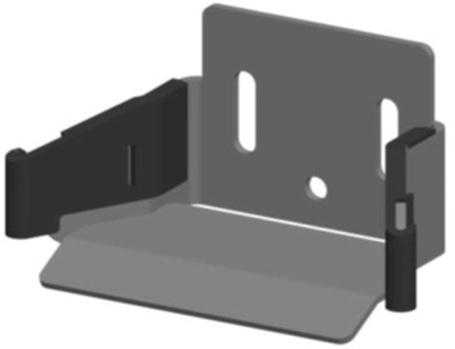

Заводской верхний улавливатель имеет П-образную форму с отгибами. Они нужны, чтобы створка гарантированно в него попала, даже если есть люфт.



Верхний улавливатель приваривают к нащельнику, который находится на противоположном роликовым опорам столбе.



Этот элемент крепят после того, как установлены роликовые опоры, верхняя пластина с роликами, нижний концевой ролик и нижний улавливатель.



Следует отметить, что не во всех заводских комплектах (в зависимости от производителя) есть верхний улавливатель, бывает, что он продается отдельно, потому при выборе фурнитуры, уточняйте его наличие.

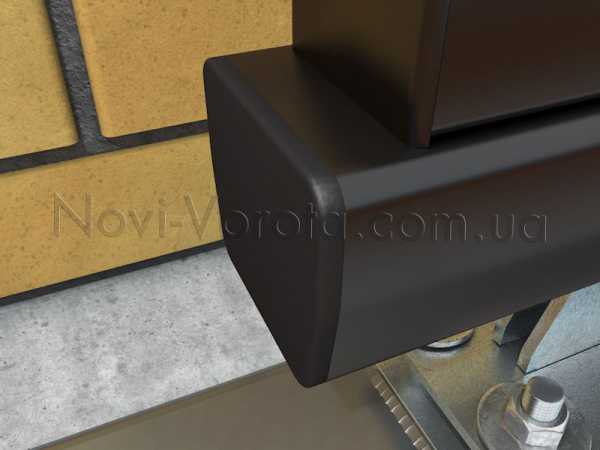

Заглушки торцов направляющего рельса


Изделия предназначены, чтобы закрыть торцы направляющего рельса от попадания в него грязи и снега.


Чтобы самостоятельно сделать заглушки можно использовать листовую сталь, толщиной 1-2 мм. Ей нужно придать форму поперечного профиля направляющего рельса и после этого приварить.

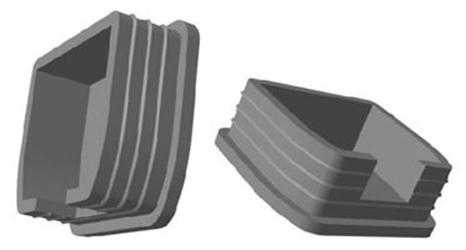

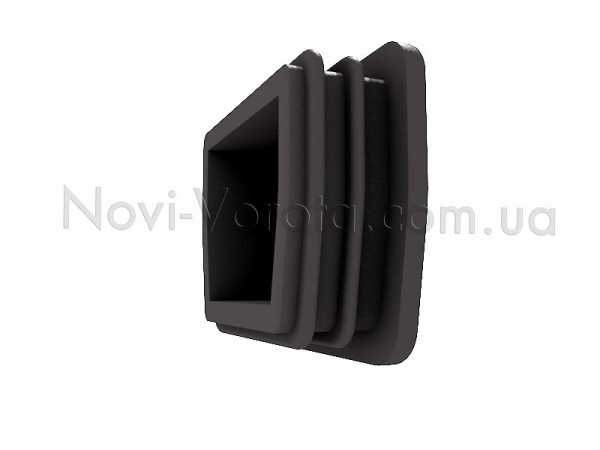

Заводские заглушки, как правило, изготавливаются из резины и имеют гофрированную часть, чтобы надежно быть зафиксированными в профиле.



Их устанавливают вручную с двух сторон направляющего рельса, если нижний концевой ролик имеет пластиковый элемент. Если ролик полностью металлический, понадобится только одна резиновая заглушка, так как функции второй выполнит металлическая пластина, закрепленная на нижнем ролике.



Почему проще купить заводской комплект фурнитуры, чем изготовить детали самостоятельно


Несколько лет назад заводская фурнитура для откатных ворот была менее доступной, так как ее стоимость достигала 350-400 долларов, и не каждый хозяин готов был потратить такую сумму. Многие пользовались услугами монтажников, которые сами изготавливали комплектующие.


Чтобы сделать ролики опор, нужно было обратиться к токарю, чтобы он обточил подшипники.


В качестве направляющего рельса использовалась квадратная металлическая труба сечением 60х60, 80х80 или 100х100 мм. В одной из ее стенок болгаркой делался прорез по всей длине, чтобы она вместе со створкой могла двигаться по роликовым опорам.


Стоимость самодельного изготовления составляла 150-200 долларов, но на сегодняшний день изготавливать такую фурнитуру не выгодно, хотя бы потому, что за эти же деньги можно купить заводской комплект. Стоимость примерно такая же.


Эксплуатировать ворота с комплектующими заводского изготовления проще и комфортнее, притом они намного дольше будут служить. Створка легко перемещается и не создает грохота.


Как показывает практика, собственными силами сделать роликовые опоры нормального качества мало кому удалось, поломки случались часто.


Преимущества заводской фурнитуры:


  • Геометрия всех изделий имеет высокую точность в отличие от самодельной.

  • Все элементы оцинкованы. Для самодельных изделий сложно выполнить такую защиту, потому риск того, что они в скором времени начнут ржаветь, очень высок.

  • Направляющий профиль при правильной установке не деформируется, как это случается с квадратной трубой, которая теряет геометрию сразу после того, как в одной из ее стенок делается прорез для перемещения по роликовым опорам.

  • Роликовые поры значительно проще установить в правильное положение, особенно если использовать регулировочные пластины.

  • Ролики опор имеют минимальный износ за счет подвижной верхней их части.

  • Верхнюю пластину с роликами можно подогнать точно под толщину створки, потому ее верхняя грань не будет люфтить при перемещении.

  • С комплектом заводской фурнитуры надлежащего качества створка будет двигаться легко. Это очень важно если ворота автоматические, так как нужно, чтобы привод работал без перегрузок.


Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы


Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.


Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.


Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.

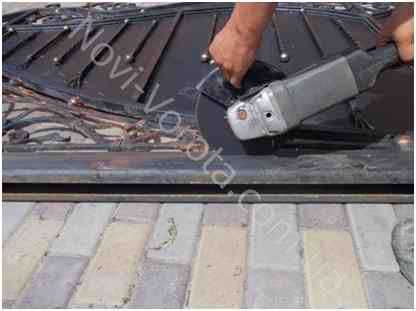

Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.

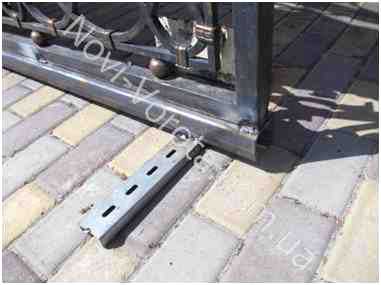

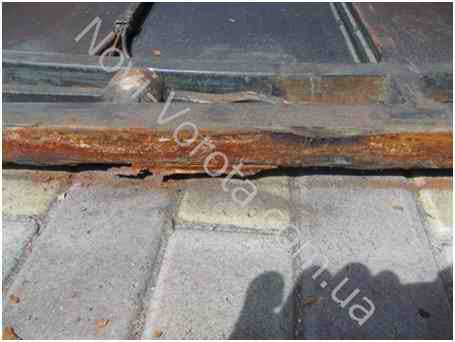

На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.



Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.

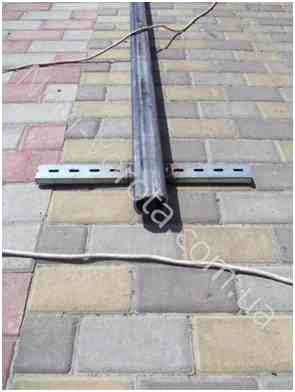

Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.



Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.



Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.


Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить.

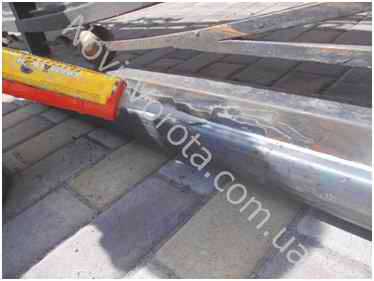

После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.



Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.

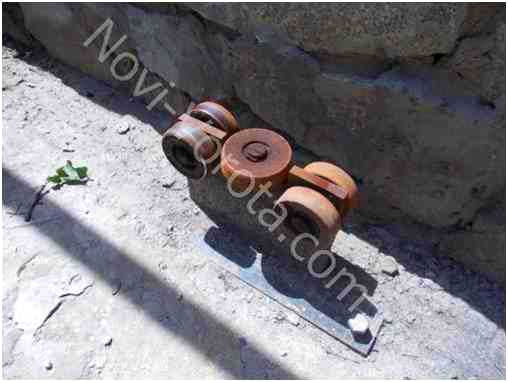

Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.



Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.



После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.



Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.






На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.



Акция!


При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.



Рекомендую прочитать статью о самостоятельной установке автоматики на откатные ворота.

novi-vorota.com.ua

Направляющая для откатных ворот — Всё о воротах и заборе



Основные комплектующие для откатных ворот своими руками

Сегодня откатные ворота стали самой популярной конструкцией для многих владельцев дач, частных домов, коттеджей или таунхаусов.

Главными преимуществами такого рода ворот считаются:

  • Возможность установки такой конструкции абсолютно в любом месте, т. к. нет ограничений относительно размеров свободного пространства, находящегося перед ними. Если все конструктивные соответствующие особенности грамотно предварительно продумать, то в данные ворота сможет въехать любой по высоте автомобиль.
  • Удобство использования конструкции. К примеру, нет сложности в процессе открывания/закрывания ворот в условиях сильного порыва ветра, что характерно для распашных конструкций.
  • Универсальность ворот. В зависимости от конкретной специфики эксплуатации конструкции можно выбрать абсолютно любые габариты полотна. Вариантов множество — ворота данного типа могут быть как легкими, так и утяжеленными.
  • Разнообразие внешней отделки ворот. Обычно для этого применяют материалы такого плана, как профнастил, сэндвич-панели, металлопрофиль или древесина.
  • Привлекательный внешний вид конструкций – существенный дополнительный «плюс» таких ворот.

Технические решения, которые в нынешнее время используют в процессе создания откатных ворот, зависимо от специфики конструкции, могут серьезно отличаться. Соответственно, их исполнение также может быть различным. Оно зависит, в основном, от расположения балки – ее можно устанавливать вверху, посередине или внизу.

Для работы откатных ворот нужна специальная фурнитура. Большинство наших соотечественников сейчас предпочитает ворота делать самостоятельно, а фурнитуру приобретать готовую. Но можно изготовить комплектующие для откатных ворот своими руками и, соответственно, максимально удешевить стоимость всей конструкции.

Перечень необходимых комплектующих

В базовую комплектацию такой конструкции обязательно входят:

  • две роликовые каретки;
  • направляющая балка;
  • два уловителя;
  • ограничитель;
  • заглушки;
  • концевой/накатной ролик.

Каждый из элементов, которые перечислены выше, выполняет свои определенные функции — эффективная работа всей конструкции возможна исключительно при условии наличия абсолютно всех комплектующих. Заводская фурнитура намного удобней в процессе эксплуатации по сравнению с самодельной – кроме того, все ее детали между собой отлично взаимодействуют.

Единственный недостаток готового комплекта — его высокая стоимость, что, соответственно, заставляет людей находить альтернативные варианты. Но изготовить дома комплектующие для ворот непросто – это требует наличия определенных материалов/инструментов, а также определенного качества проведения работ.

Изготовление направляющей балки своими руками

Направляющая балка называться может по-разному: рельс, швеллер или консоль. В заводских условиях это изделие изготавливают из стального профиля, который имеет сложную геометрическую форму — в домашних условиях ее невозможно повторить. Длина такой балки от 5 до 7 м, а толщина металла 3,5-5 мм. Данная деталь является самой важной и наиболее габаритной из всего комплекта. При самостоятельном ее изготовлении следует грамотно подобрать материал, с учетом веса полотна и ширины створки.

Длина балка обязана быть в 1,5 раза больше, чем ширина ворот. Оптимальный вариант для самодельной консоли — это квадратная труба, которая имеет сечение 60мм х 60мм х 4мм. Ее длина, при этом, должна равняться ширине ворот, которая умножена на 1,5. Нужно тщательно очистить трубу от окалины и ржавчины, а также хорошо отшлифовать ее поверхность.

Если на трубе есть сварочный продольный шов, нужно сделать его боковым и отшлифовать изнутри. Нередко такие швы серьезно мешают роликам передвигаться по направляющей, соответственно подготовить внутреннюю поверхность нужно не менее тщательно, чем наружную.

Процесс самостоятельного изготовления роликовых кареток

Тележки или роликовые каретки на себя принимают нагрузку от створки, которая движется и переносят ее на фундамент конструкции ворот. Профиль совместно с установленной рамой благодаря кареткам передвигается вдоль проема ворот. На каждой из кареток имеется по 8 роликов – они могут быть и полимерными, и металлическими.

Уровень качество заводских кареток значительно выше, чем сделанных своими руками. Но грамотно изготовленные самостоятельно каретки могут прослужить относительно длительный период времени.

Как ролики оптимально использовать подшипники от генератора автомобиля «Жигули». Внутренний диаметр такого подшипника должен находиться в пределах 14 — 40мм – он должен не просто помещаться в трубу, но еще и свободно двигаться по ней. Для осей кареток часто используются шпильки М18 – их предварительно следует разрезать на куски определенной длины. Кроме этого, нужна небольшая пластина железа, толщина которой составляет от 8 мм – она необходима для создания основания каретки.

Более тонкий металл пластины не сможет выдержать вес конструкции ворот и погнется!

Процесс создания каретки относительно прост: пластины из металла размечаются, болгаркой обрезается лишнее, затем просверливаются отверстия, необходимые для крепления подшипников. Диаметр этих отверстий должен быть равен диаметру оси. В процессе сверления мастера рекомендуют для охлаждения применять масло – это позволит металлу не перегреться.

Оси примеряются к отверстиям и обрезаются до нужной длины. После этого на оси одеваются шайбы, затем подшипники, которые максимально крепко прикручиваются. При этом подшипники до приваривания основы обязательно следует набить смазкой.

Балки и каретки – это самые сложные в плане изготовления комплектующие, которые необходимы для создания откатных ворот своими руками. Все остальные элементы такой конструкции создать в домашних условиях значительно проще.

Еще недавно многие отдавали предпочтение распашным воротам. Это обусловлено тем, что такую конструкцию легко установить своими руками. Кроме того, цена таких гаражных ворот доступна, и поставить их может любой владелец дома.

Но в последнее время все чаще хозяева частных домовладений или дач отдают предпочтение сдвижным воротам. Они удобны в эксплуатации, надежны, современны. При этом необходимо иметь дополнительные комплектующие.

Устанавливают откатные ворота в частных домовладениях, гаражах, на дачах. Дабы сэкономить средства на установке, многие владельцы изготавливают и монтируют их своими руками.

Это вполне реально сделать, вооружившись необходимым оборудованием, помощью друзей и, конечно же, инструкцией по установке.

Положительные и отрицательные стороны откатных гаражных ворот

Среди недостатков можно выделить:

  1. Высокая цена по сравнению с распашными гаражными воротами.

Еще недавно установить откатные ворота могли только обеспеченные люди. Это обусловлено высокой ценой комплектующих. Особенно дорого стоил электропривод, поэтому не каждый мог поставить ворота своими руками.

Сейчас люди отдают предпочтение именно откатным воротам. Пусть придется переплатить, но они будут наслаждаться комфортом

  1. Необходимо дополнительное пространство для откатывания ворот.

Установить ворота проблематично, если нет дополнительной площади возле ворот. При этом можно установить их изнутри.

Основным преимуществом откатных гаражных ворот является возможность въезда транспортного средства любой высоты, так как ни сверху, ни снизу конструкция проема не ограничена.

Характеристика

По створкам двигается профилированная консоль. Роликовая каретка крепится к фундаменту. Она определяет путь направляющей. Устройство системы включает в себя направляющие ролики с подшипниками.

Смазывать их нет необходимости. Каретки состоят из 8-ми роликов, покрытых металлом или полимером.

Благодаря качественным комплектующим конструкция может служить 50 тысяч полных циклов «открыть/закрыть». При условии правильного использования гаражных ворот этого достаточно на длительный период.

Материал для зашивки гаражных ворот своими руками: Профнастил, металлический лист, дерево, поликарбонат.

Калитку можно поставить отдельно или встроить в конструкцию.

Итак, комплектующие откатных гаражных ворот:

  • Каретка (роликовая тележка).
  • Направляющие ролики (поддерживающий, накатной).
  • Заглушки направляющей
  • Нижний и верхний улавливатель
  • Направляющий рельс 6 метров

Производим замеры проема и створок

Очень важно правильно замерить проем. От этого будет зависеть, какие выбирать комплектующие и автоматику. Поэтому первоначально необходимо определить высоту и ширину створки.

От ширины улицы и габаритов автотранспорта зависит, какой проезд необходимо делать между столбами. Рекомендуем поставить 2 балки и попытаться заехать машиной между ними. Если удалось, значит, такой должна быть ширина проема. Если вы сбили хоть 1 балку, то следует расширить проезд.

Ширина проезда, как правило, составляет 1,5 ширины проема.

К примеру, проем ворот равен 4 метрам. Длина ворот в таком случае составит 4 метра*1,5=6 метров.

Покупать фурнитуру нужно с направляющей длиной в 6 метров. Пространство для откатывания будет таким же.

Подготовка опорных столбов

Про установку опорных столбов следует подумать заблаговременно. Примерно за 1-2 недели до начала изготовления створок. Это время нужно для того, чтобы застыл бетон.

В качестве материала для опорных столбов подойдут швеллер, металлическая труба, брус, столбы из кирпича или бетона.

Бетонировать их необходимо на глубину 1 метра, именно на это расстояние промерзает земля. Иначе весной или зимой столб может наклониться, а это повлияет на нормальное функционирование ворот.

Для крепления нащельников, когда будете изготавливать столбы, на каждом из них нужно сделать по 3 закладные. В дальнейшем, без проблем прикрепите к ним верхние ролики, нижний и верхний улавливатель.

Приварите арматуру посередине забетонированной трубы. С другой стороны приварите арматуру к уголку 50х50 длиной 80 мм. Этот уголок расположен в шве стороной, приваренной к арматуре.

Ко второй стороне приваривают нащельник. Ближе к краю столба уголок должен быть заложен в шве. Этот нащельник будет на расстоянии 8-10 см от края опорного столба.

Если планируете автоматику для гаражных ворот, заложите провода для фотоэлементов, привода, сигнальной лампы и антенны.

Схема проводки для автоматики

Схема подключения откатных ворот

Делаем фундамент (швеллер)

Швеллер — основной элемент для фундамента откатных ворот. Ширина его составит 10, 16 или 20 см. Используется также арматура с сечением 10-14 мм. Разрежьте арматуру, чтобы длина частей составляла 1 метр. Затем приварите их к швеллеру.

Приготовьте ров длиной вполовину ширины проема. Ширина составляет 30 см, глубина 1 метр. Поставьте швеллер и забетонируйте. Фундамент для ворот готов.

Размер фундамента составит половину проема.

Сначала по уровню выставите швеллер. Его верх должен быть на одном уровне с асфальтом. Если планируете укладывать плитку, учтите ее высоту. На этом уровне и бетонируйте швеллер.

Если взять во внимание все советы, выйдет ровная железная площадка. К ней приварите ролики для ворот.

Фундамент сохнет неделю, в это время у вас есть возможность сделать замеры откатных ворот.

Сначала нужно сделать каркас.

Изготавливаем несущую раму

Материал рамы — профиль (профильная труба). Для наружного каркаса используют профиль (трубу) размером 60х40 или 50х50 мм. Для внутреннего —20х30 или 40х20 мм.

В первую очередь почистите от ржавчины металл для рамы. Для этого используйте болгарку с железной щеткой. Обезжирьте, используя растворитель и тряпку.

Затем покройте металл антикоррозийным грунтом.

Далее, необходимо сварить раму. Каркас варят с нижней части кверху. Возьмите направляющий рельс 60х70 мм и приварите к нему снизу 2 трубы размером 60х40 по 60 сантиметров. Направляющий рельс приваривают к трубам для того, чтобы конструкция была устойчивой при сварке каркаса.

Затем возьмите направляющую и сверху приварите профиль каркаса 60х40 мм. С помощью прихваток по 2 сантиметра через 50-60 см приварите трубу к направляющей.

Важно, чтобы направляющая и трубы были сварены в шахматном порядке. Это делается для избегания дефектов ворот.

Затем приварите первую и вторую трубу наружного и профили внутреннего каркаса.

После этого зачистите швы с помощью болгарки.

Ролики для откатных ворот

Красим и обшиваем ворота

После грунтовки труб нужно их покрасить. Самая распространенная краска — алкидная эмаль.

Нанесите сначала один слой краски, затем дайте просохнуть, после чего нанесите еще один.

Для обшивки подойдет профлист, металл или дерево.

Устанавливаем ворота своими руками

После того как застыл фундамент, можно устанавливать ворота.

Этап №1. Выставите ворота на том месте, где будут так называемые лапы. Их крепят для того, чтобы было удобнее красить и перевозить ворота.

Этап №2. Срежьте «лапы» и выставите ролики для откатных ворот на фундаменте, предварительно раздвинув их на максимальную ширину. Направляющая должна быть надета на ролики.

Этап №3. Выровняйте с помощью уровня.

Этап №4. Роликовая каретка приваривается к швеллеру.

Иногда, люди, которые устанавливают ворота своими руками, допускают ошибки. Например, они считают, что роликовая каретка лучше будет прикреплена с помощью гаек или шпилек. Думают, что неполадки можно будет исправить. Но при таком методе крепежа работы, наоборот, прибавится.

Это обусловлено, прежде всего, тем, что придется долго возиться с воротами: нарезать резьбу, просверлить швеллер. Очень точно нужно будет их установить. Если будет отклонение хотя бы на пару миллиметров, то придется несколько дней потратить на сварку. В конечном счете все равно придется приварить ролики к фундаменту.

Для того чтобы снять роликовую тележку или передвинуть ее, достаточно подрезать шов сварки. Если понадобится это повторить это несколько раз, смело можно это делать: работа ворот не нарушится.

Правильнее использовать шпильки. Но нужно учитывать, что необходимо точно устанавливать фундамент. Рекомендуем использовать готовые площадки под ролики с существующими шпильками. Для этого приварите площадку к фундаменту, а ролики закрепите на площадку, используя гайки или шпильки. Оптимальный вариант — крепить ролики к фундаменту с помощью сварки.

Этап №5. Прихватите сваркой верхний поддерживающий ролик.

Этап №6. Поставьте концевой ролик.

Этап №7. Приварите нижний и верхний улавливатель.

Если в качестве опорных столбов служат стальные трубы или швеллер, то улавливатели приваривайте на столбы. Если столб из кирпича или бетона, используйте профильную трубу. Ее крепят к столбу с помощью арматуры или дюбелей.

Армирование бетонного фундамента

Предусматривают это заблаговременно, путем выпускания закладных из столба. Затем к закладным крепят улавливатели. Сделать это своими руками значительно дешевле, чем в специализирующейся фирме.

Автоматика для откатных ворот своими руками

Для того чтобы было удобнее пользоваться воротами, поставьте автоматику. Она упростит открытие и закрытие. Благодаря автоматике вам не понадобится выходить из машины или дома для того, чтобы управлять створками.

После нажатия кнопки на пульте двери легко откроются. Для автоматических откатных гаражных ворот понадобится привод.

Поставить откатные ворота своими руками получится намного дешевле, нежели заказывать их. Купите комплектующие, вооружитесь чертежами и инструкциями, и вперед навстречу комфорту.

Как правильно сделать направляющую для откатных ворот своими руками

Такое интересное приспособление, как откатные ворота состоит из нескольких важных элементов: направляющей, роликовых кареток, накатного ролика, уловителей, роликов и заглушек (они имеют анодированное покрытие). Без всех этих деталей и шины невозможно правильное устройство откатных ворот. даже если вы будете работать над конструкцией своими руками. Несмотря на всю трудоёмкость и проблематичность процесса создания конструкции такого типа, это вполне осуществимо.

Самая основная часть приспособлений

Ключевым винтиком в таком механизме, как откатные ворота, является гнутый несущий профиль, который получил название направляющая. Обычно эта деталь имеет длину 6 м и изготавливается из стали.

Кроме того, профиль отличается сложной геометрической формой. Альтернативное название несущего профиля откатных ворот, который может быть оцинкованным и неоцинкованным, – балка или рельс.

Оцинкованная или неоцинкованная деталь?

Многие мастера, которые хотят сделать откатные ворота своими руками. стараются найти оцинкованную фурнитуру для ворот. Что ими движет? Вера в то, что у такой детали срок службы намного дольше, чем у чёрного металла. Верно ли это утверждение?

Оцинкованная балка будет лучше противостоять коррозии, чем обычный чёрный металл. Полотно ворот делается из трубы толщиной 2 мм, а фурнитура — из стали, толщина которой должна быть от 3,5 мм. Это значит, что данная деталь будет толще практически в два раза. Полотно откатных ворот начнёт гнать намного быстрее, чем основание направляющей. Если вы позаботитесь о регулярном уходе за воротами и постараетесь вовремя прижигать очаги ржавчины, то автоматически увеличится срок службы.

Забудьте о таком выражении, как «коррозия трубы», так как вода в неё попасть не сможет, чему дополнительно поспособствует регулярное проветривание. Кроме того, к недостаткам оцинкованных направляющих, которые вы будете собирать своими руками, можно причислить потребность в окраске специальным грунтом для цветных металлов. Такая грунтовка не является бюджетной. Небольшая баночка будет стоить несколько десятков долларов.

Если проигнорировать такой совет и воспользоваться обычным алкидным грунтом или эмалью, то уже через пару месяцев краска с грунтовкой начнёт сыпаться с ворот. Это не столько технический недостаток, сколько эстетическая морока, которая может вылиться вам в дополнительные траты. Шина направляющей от таких манипуляции не пострадает.

Зачем нужна направляющая?

На первый взгляд, кажется, что данная деталь является простой и примитивной, но она выполняет достаточно важную и ответственную функцию. От качества направляющей зависит:

Очень часто профили для откатных ворот, независимо от того, своими руками вы их делаете или нет, производятся за границей (Австрия, Италия), но есть и отечественные производители, которые выпускают такую деталь, но она более низкого качества, чем ее заграничные коллеги.

Если вы ищите все части для откатных приспособлений самостоятельно, то нужно брать во внимание геометрию направляющей. Сечение по длине не должно быть разным. То есть, не стоит покупать фурнитуру, с одной стороны которой роликовая каретка будет входить легко, а с другой – при помощи кувалды. В противном случае возможны заедания и дерганья ворот. Кроме того, вы должны удостовериться, что верхняя часть с нижними полками направляющей параллельна своими линиями.

Почему же так важны чёткие грани у направляющей?

Роль граней направляющей откатных ворот своими руками весьма немаловажна, именно они центрируют ворота. Если расположение роликов ровное и они находятся на одной линии, а грани профиля изготовлены качественно, такие ворота будут радовать хозяев плавным ходом и хорошим сроком эксплуатации.

Очень важно знать, из какого материала сделана направляющая шина ворот. Если товар маркирован как сталь Ст. 3ПС (Сталь конструкционная углеродистая), то не беритесь использовать такую направляющую для своей конструкции. Фурнитура должна быть изготовлена из специальной конструкционной стали. Если вы остановите свой выбор на материале другого качества, то тяжелые воротах спустя некоторое время перестанут функционировать, потому что рельс разогнётся (её не защитит даже шина).

Что ещё нужно знать, чтобы выбрать отличную направляющую?

Основным фактором при выборе фурнитуры для откатных створок или створки, которые вы планируете сделать своими руками, является толщина несущего профиля. Некоторые фирмы стараются максимально сэкономить на толщине профиля. При этом они забывают, что качественный рельс должен иметь следующие параметры: 60х70 мм. Некоторые отечественные производители делают эту деталь толщиной 3 мм. Даже если вы потрогаете такой лист руками, вы сможете почувствовать, насколько хрупкими будут ваши ворота.
Но все же есть производители, которые трудятся на благо мастеров в СНГ и производят своими станками детали и комплектующие, смогли добиться хороших результатов при прокатывании профиля и создании фурнитуры для откатных ворот.
Для создания направляющей используют станки, которые работают также по выпуску фурнитуры для откатных конструкций: Rolling Center, IBFM, Comunello и белорусской Alutech.

Источники: http://www.vashcottage.ru/journal/post/307, http://svoivorota.ru/garazhnie/sdvizhnie/napravlyayushhie-dlya-otkatnyx-vorot.html, http://vorotagate.ru/otkatnye/napravlyayushhaya-svoimi-rukami

zabor-pro.ru

подробное описание по сборке каждого элемента

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Для установки откатных ворот необходима специальная фурнитура – ролики, направляющие, улавливатели и другие элементы. Сами ворота можно без усилий сделать самостоятельно, а вот фурнитуру большинство предпочитает покупать готовую. Но есть умельцы, которые знают, как изготовить своими руками комплектующие для откатных ворот, и этим удешевить монтаж конструкции. Если имеются слесарные навыки, инструменты и подходящий материал, собрать самостоятельно фурнитуру получиться без проблем.

Набор фурнитуры для сдвижных ворот

Перечень комплектующих

В базовую комплектацию сдвижных ворот входят:

  • направляющая балка;
  • две роликовые каретки;
  • ограничитель;
  • два уловителя;
  • концевой, или накатной ролик;
  • заглушки.

Каждый элемент выполняет определенные функции, и эффективная работа ворот возможна только при условии наличия всех комплектующих. Разумеется, заводская фурнитура гораздо удобнее в использовании, чем самодельная, к тому же, все детали отлично между собой взаимодействуют. Единственным недостатком покупного комплекта является высокая стоимость, что заставляет людей искать альтернативные варианты.

Самостоятельное изготовление фурнитуры

Изготовление в домашних условиях комплектующих для ворот требует наличия соответствующих материалов и инструментов, а также максимального качества в работе. Если хотя бы одна деталь будет заметно отличаться от нормы, конструкция не сможет служить надежно и долго, и вскоре понадобится замена механизма.

Направляющая балка

Направляющую балку называют по-разному: швеллером, консолью, рельсом. В заводских условиях она выполняется из стального профиля со сложной геометрической формой, повторить которую в домашних условиях невозможно. Длина балки 5-7 метров, толщина металла – от 3,5мм до 5мм. Эта деталь является самой габаритной в комплекте, и, пожалуй, самой важной. При самостоятельном изготовлении направляющей следует правильно подобрать материал, учитывая вес полотна и ширину створки. Для работы понадобятся:

  • железная труба 60х60х4мм;
  • болгарка;
  • рулетка;
  • сварочный аппарат;
  • набор сверл;
  • дрель.

Балка должна быть в 1,5 раза длиннее ширины ворот. Чем больше створка, тем толще подбирается металл для направляющей, иначе со временем балка прогнется, и ворота перестанут открываться. Оптимальным вариантом для самодельной консоли считается квадратная труба сечением 60х60х4мм, при этом ее длина должна соответствовать ширине ворот, умноженной на 1,5. Если найти трубу нужной длины не удалось, можно сварить две вместе, но оба отрезка обязательно должны быть одинаковыми.

Направляющая балка

Хорошо, если труба уже имеет продольный разрез, если же его нет, с помощью болгарки нужно вырезать паз шириной около сантиметра. Обязательно очистить трубу от ржавчины, окалины, тщательно отшлифовать поверхность.

Важно! Если имеется продольный сварочный шов, что не редкость для таких труб, его нужно сделать боковым и обязательно отшлифовать изнутри. Часто именно такие швы мешают роликам беспрепятственно передвигаться по направляющей, поэтому подготовить внутреннюю поверхность необходимо так же тщательно, как и наружную.

То же касается и поперечного сварочного шва, если для направляющей используются две трубы. Делать шов нужно очень аккуратно, иначе подшипники будут клинить, или же створка при прохождении шва будет совершать скачок. Понятно, что зачищать внутренние швы при таком сечении профиля достаточно проблематично, но иначе добиться легкого хода ворот не получится.

Роликовые каретки

Роликовые каретки, или тележки, принимают на себя нагрузку от движущейся створки, перенося ее на фундамент ворот. Именно благодаря кареткам профиль вместе с установленной рамой передвигается вдоль проема. На каждой каретке имеется по восемь роликов, которые бывают как металлическими, так и полимерными. Качество заводских кареток гораздо выше, чем у самодельных, тем не менее, правильно изготовленные в домашних условиях, они могут прослужить достаточно долго.

Заводская роликовая каретка

В качестве роликов оптимально подходят подшипники от генератора жигулей. Внутренний диаметр подшипника должен быть в пределах от 14 до 40мм, чтобы он не просто помещался в трубу, но и свободно по ней двигался. Для осей кареток можно использовать шпильки М18, которые нужно разрезать на куски требуемой длины. Кроме того, понадобится небольшая пластина железа толщиной от 8мм для изготовления основания каретки. Более тонкий металл не годится – он не выдержит веса конструкции и погнется. Если нет в наличии железа такой толщины, можно сделать двойное количество пластин и соединить их между собой.

Самодельная каретка

Процесс изготовления каретки достаточно прост: металлические пластины размечают, болгаркой обрезают лишнее, потом просверливают отверстия для крепления подшипников. Если металл тонкий, пластины сваривают, хорошо зачищают швы. Диаметр отверстий должен соответствовать диаметру оси, в данном случае это 18мм. Во время сверления рекомендуется применять масло для охлаждения, чтобы металл не перегревался. Оси примеряют к отверстиям и обрезают до нужной длины. Далее на оси одевают шайбы, следом подшипники, и крепко прикручивают. Подшипники обязательно набить смазкой до приваривания основы.

Другие элементы фурнитуры

Самое сложное в этом процессе – изготовить балку и каретки, все остальные элементы сделать уже проще. Ограничитель, который предназначается для удерживания створки в вертикальном положении, представляет собой небольшую пластину с загнутыми краями и пластиковыми роликами. Для больших ворот рекомендуется ставить ограничитель с 4 роликами, для стандартных достаточно двух роликов. Уловители фиксируют полотно после закрывания и состоят из выгнутых особым способом металлических пластин. Если правильно подобрать толщину металла, изготовить улавливатели и ограничитель не составит труда.

Улавливатель ворот

Заглушки предназначаются для защиты направляющей от попадания снега и грязи, что негативно влияет на движение створки. Как правило, заводские заглушки выполнены из резины или пластика, сделать же их самостоятельно можно из любых подручных материалов. Иногда концы балки просто заваривают сваркой.

Заглушки заводские

Самостоятельно изготовленные комплектующие обходятся в несколько раз дешевле, что позволяет сэкономить на монтаже ворот значительную сумму. И все же, не стоит забывать, что при недостатке опыта результат может получиться совсем не тот, что ожидали. Если есть сомнения в своих возможностях, приниматься за сборку фурнитуры не рекомендуется. Заводские комплектующие во много раз надежнее и долговечнее, к тому же не заберут у вас много времени на установку.

Монтаж сдвижных ворот видео

rusograda.ru

Ролики для откатных ворот своими руками + чертежи

Откатные ворота – сегодня уже не редкость на загородных участках. Устройство таких конструкций сложнее, чем обычных распашных. Однако выполнить отдельные элементы ворот можно своими руками. Стоит учитывать некоторые тонкости работы, без которых соорудить конструкцию не получится.

Сделать ролики для откатных ворот можно по определенной технологии. Эти движущиеся детали являются лишь небольшой частью конструкции, однако к их устройству следует отнестись с особым вниманием.

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту. Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата. Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот.

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты. Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Подготовка к созданию роликов

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

  • верхние ролики;
  • роликовые опоры;
  • заглушки;
  • концевой ролик;
  • рельс;
  • улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью. Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм.

На роликовые каретки приходится вся нагрузка от створки. Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества. Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Выбор материалов

Тележки, или роликовые каретки переносят нагрузку от створки на фундамент. Благодаря этим элементам возможно передвижение профиля с рамой вдоль проема. Каждая каретка содержит по 8 роликов. Они могут изготавливаться как из металла, так и из полимеров. Заводские каретки отличаются более высоким качеством, чем самодельные. Однако если правильно изготовить их своими руками, такие элементы способны служить длительное время.

Материалы, необходимые для создания каретки:

  • Для выполнения роликов следует найти подшипники генератора от жигулей. Их внутренний диаметр должен составлять 14-40 мм. Это условие необходимо соблюсти, чтобы подшипник непросто заходил в трубу, но и свободно по ней передвигался.
  • Оси кареток изготавливаются из шпилек М18. Их требуется разрезать на части необходимой длины.
  • Кроме того, нужно подготовить стальную пластину толщиной больше 8 мм. Из нее будет изготовлено основание каретки. Металл меньшей толщины лучше не использовать. В этом случае деталь не выдержит нагрузки от конструкции. При отсутствии в хозяйстве такой стали можно соединить несколько пластин друг с другом.

Изготавливается каретка довольно просто – сначала металлические пластины нужно разметить, а при помощи болгарки – обрезать лишние куски.

Далее выполняются такие действия:

  • Высверливаются отверстия для установки подшипников. В случае с тонким металлом пластины следует сварить вместе, а швы – тщательно зачистить.
  • Отверстия для крепления подшипников должны быть диаметром, совпадающим с диаметром оси – 18 мм. При сверлении металла для охлаждения используют масло.
  • Оси нужно примерить к отверстиям, а затем – обрезать до нужного размера.
  • После необходимо одеть шайбы на оси, потом – подшипники и хорошо зафиксировать их.
  • Подшипники нужно обязательно набить смазочным материалом. Для этого нужно подготовить металлические цилиндры со станками не меньше 5 мм. Если ворота увесистые, стоит подготовить детали с толщиной стенок от 1 см.

Необходимо подготовить два подшипника под диаметр цилиндра и установить их в него. По краям выполняется сварочный шов – чтобы исключить выпадение подшипников.

Внутрь подшипников следует поместить круглый прут и также приварить края. Кроме того, к пруту приваривают пластины в форме трапеций, которые впоследствии необходимо скрепить квадратом из металла. Теперь работу по созданию роликов можно считать завершенной.

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы. Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью.

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

  • профилированный металлический настил;
  • опорные трубы;
  • профили из стали;
  • ролики подшипникового типа;
  • гаечный ключ;
  • стальные уголки;
  • материалы для изготовления бетона;
  • направляющая балка;
  • электродрель;
  • лопата;
  • электропривод;
  • сверла подходящего размера;
  • аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки.

Затем следует выполнить такие действия:

  • Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
  • Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
  • Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
  • Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

  • На каркас приваривается профнастил. Можно закрепить материала и на саморезы.
  • К нижнему основанию полотна приваривают направляющую балку.
  • Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.
  • Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.
  • После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.
  • После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ. Важно проверить, как будет двигаться створка.
  • На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться. Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Выводы

Соорудить откатные ворота довольно сложно. Однако результат непременно порадует хозяев. Пользоваться такой конструкцией очень удобно. При этом заезд и выезд с участка осуществляется довольно быстро. От качества собранного роликового механизма зависит долговечность работы всей конструкции.

Для этой детали понадобится подобрать определенные материалы. К примеру, нужно подготовить подшипники – для изготовления роликов, пластину, которая станет опорой, и оси. К каждой из этих деталей предъявляются специальные требования. Только при соответствии им конструкция будет прочной и долговечной. Самостоятельное изготовление роликовой опоры для откатных ворот сопряжено с необходимостью подобрать качественные детали и в точности следовать технологии работ.

Отправить комментарий

2proraba.com

Направляющая для откатных ворот своими руками

Такое интересное приспособление, как откатные ворота состоит из нескольких важных элементов: направляющей, роликовых кареток, накатного ролика, уловителей, роликов и заглушек (они имеют анодированное покрытие). Без всех этих деталей и шины невозможно правильное устройство откатных ворот, даже если вы будете работать над конструкцией своими руками. Несмотря на всю трудоёмкость и проблематичность процесса создания конструкции такого типа, это вполне осуществимо.

Самая основная часть приспособлений

Ключевым винтиком в таком механизме, как откатные ворота, является гнутый несущий профиль, который получил название направляющая. Обычно эта деталь имеет длину 6 м и изготавливается из стали.

[sam id=»1″ codes=»true»]

Кроме того, профиль отличается сложной геометрической формой. Альтернативное название несущего профиля откатных ворот, который может быть оцинкованным и неоцинкованным, – балка или рельс.

Оцинкованная или неоцинкованная деталь?

Многие мастера, которые хотят сделать откатные ворота своими руками, стараются найти оцинкованную фурнитуру для ворот. Что ими движет? Вера в то, что у такой детали срок службы намного дольше, чем у чёрного металла. Верно ли это утверждение?

Оцинкованная балка будет лучше противостоять коррозии, чем обычный чёрный металл. Полотно ворот делается из трубы толщиной 2 мм, а фурнитура — из стали, толщина которой должна быть от 3,5 мм. Это значит, что данная деталь будет толще практически в два раза. Полотно откатных ворот начнёт гнать намного быстрее, чем основание направляющей. Если вы позаботитесь о регулярном уходе за воротами и постараетесь вовремя прижигать очаги ржавчины, то автоматически увеличится срок службы.

Забудьте о таком выражении, как «коррозия трубы», так как вода в неё попасть не сможет, чему дополнительно поспособствует регулярное проветривание. Кроме того, к недостаткам оцинкованных направляющих, которые вы будете собирать своими руками, можно причислить потребность в окраске специальным грунтом для цветных металлов. Такая грунтовка не является бюджетной. Небольшая баночка будет стоить несколько десятков долларов.

Если проигнорировать такой совет и воспользоваться обычным алкидным грунтом или эмалью, то уже через пару месяцев краска с грунтовкой начнёт сыпаться с ворот. Это не столько технический недостаток, сколько эстетическая морока, которая может вылиться вам в дополнительные траты. Шина направляющей от таких манипуляции не пострадает.

Зачем нужна направляющая?

На первый взгляд, кажется, что данная деталь является простой и примитивной, но она выполняет достаточно важную и ответственную функцию. От качества направляющей зависит:

  1. Ресурс.
  2. Плавность хода.
  3. Степень шума.

Очень часто профили для откатных ворот, независимо от того, своими руками вы их делаете или нет, производятся за границей (Австрия, Италия), но есть и отечественные производители, которые выпускают такую деталь, но она более низкого качества, чем ее заграничные коллеги.

[sam id=»2″ codes=»true»]

Если вы ищите все части для откатных приспособлений самостоятельно, то нужно брать во внимание геометрию направляющей. Сечение по длине не должно быть разным. То есть, не стоит покупать фурнитуру, с одной стороны которой роликовая каретка будет входить легко, а с другой – при помощи кувалды. В противном случае возможны заедания и дерганья ворот. Кроме того, вы должны удостовериться, что верхняя часть с нижними полками направляющей параллельна своими линиями.

Почему же так важны чёткие грани у направляющей?

Роль граней направляющей откатных ворот своими руками весьма немаловажна, именно они центрируют ворота. Если расположение роликов ровное и они находятся на одной линии, а грани профиля изготовлены качественно, такие ворота будут радовать хозяев плавным ходом и хорошим сроком эксплуатации.

Очень важно знать, из какого материала сделана направляющая шина ворот. Если товар маркирован как сталь Ст. 3ПС (Сталь конструкционная углеродистая), то не беритесь использовать такую направляющую для своей конструкции. Фурнитура должна быть изготовлена из специальной конструкционной стали. Если вы остановите свой выбор на материале другого качества, то тяжелые воротах спустя некоторое время перестанут функционировать, потому что рельс разогнётся (её не защитит даже шина).

Что ещё нужно знать, чтобы выбрать отличную направляющую?

Основным фактором при выборе фурнитуры для откатных створок или створки, которые вы планируете сделать своими руками, является толщина несущего профиля. Некоторые фирмы стараются максимально сэкономить на толщине профиля. При этом они забывают, что качественный рельс должен иметь следующие параметры: 60х70 мм. Некоторые отечественные производители делают эту деталь толщиной 3 мм. Даже если вы потрогаете такой лист руками, вы сможете почувствовать, насколько хрупкими будут ваши ворота.
Но все же есть производители, которые трудятся на благо мастеров в СНГ и производят своими станками детали и комплектующие, смогли добиться хороших результатов при прокатывании профиля и создании фурнитуры для откатных ворот.
Для создания направляющей используют станки, которые работают также по выпуску фурнитуры для откатных конструкций: Rolling Center, IBFM, Comunello и белорусской Alutech.

[sam id=»3″ codes=»true»]

vorotagate.ru

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

к содержанию ↑

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

к содержанию ↑

Консольные ворота

Конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

  • воротный проем не ограничен в нижних и верхних габаритах;
  • элементы безопасности и привод проще всего установить именно на такой вид конструкций;
  • снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
  • система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
  • ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

  • конструкция таких ворот сложна для изготовления своими руками;
  • установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
  • необходимость создания мощного фундамента.

к содержанию ↑

Подвесные ворота

Откатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

  1. Конструкции подвесного вида существенно экономят пространство.
  2. Прочность ворот позволяет выдерживать ветряные нагрузки.
  3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.

к содержанию ↑

Роликовые конструкции

Ворота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

к содержанию ↑

Рельсовые ворота

Принцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

  • створка имеет опору, поэтому никогда не провиснет;
  • простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
  • створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

  • работу створки могут нарушать попавший мусор или снежный покров;
  • рельс, направляющий полотно, должен подвергаться регулярной очистке;
  • рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.

к содержанию ↑

Откатные ворота, состоящие из двух частей

Откатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

к содержанию ↑

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

  1. Каркас для откатного полотна.
  2. Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

    Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

  3. Полотно для передвижения.
  4. Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

  5. Несущая балка для ворот.
  6. Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

    В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

  7. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
  8. Ролики для перемещения полотна.
  9. Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

  10. Фундамент.
  11. Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

  12. Держатели, препятствующие раскачиванию ворот.
  13. Автоматические элементы и зубчатая рейка.
  14. Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

к содержанию ↑

Изготовление откатных ворот своими руками

Подготовку к работе начинают с проверки необходимых инструментов:

  • болгарки;
  • аппарата для проведения сварочных работ;
  • молотка;
  • шуруповерта;
  • уровня и рулетки для точного измерения;
  • лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

к содержанию ↑

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

к содержанию ↑

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

  • профнастила.
  • Этот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

  • листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
  • элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.
  • Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

  • дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

Поэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

к содержанию ↑

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

  1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
  2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
  3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

к содержанию ↑

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

  1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
  2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
  3. Подготовленные элементы выкладывают на ровной поверхности.
  4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
  5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
  6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
  7. Нижняя часть изделия соединяется с несущей балкой.
  8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

к содержанию ↑

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

к содержанию ↑

Необходимая фурнитура

Детали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

к содержанию ↑

Крепление нащельников

В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

к содержанию ↑

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

к содержанию ↑

Роликовые каретки

Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:


к содержанию ↑

Улавливатели и заглушки

Металлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

к содержанию ↑

Установка каркаса и ворот

После завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

к содержанию ↑

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

к содержанию ↑

Самостоятельное изготовление электропривода

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

к содержанию ↑

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

  1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
  2. В нужной точке привод фиксируют сварочным аппаратом.
  3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
  4. Все элементы проверяют и сваривают повторно.
  5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.
  6. Рекомендуется использовать магнитную систему из-за высокой производительности.

  7. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
  8. Далее устанавливают световые элементы, улавливающие фото-сигналы.
  9. Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

  10. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

moistenki.ru

Направляющие для откатных ворот своими руками – Направляющие для откатных ворот своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
