Монтаж и укладка гибкой черепицы Шинглас. Видео +Инструкция

Когда вы строите дом своей мечты, и дело доходит до кровельного покрытия. Не следует экономить, и лучше использовать мягкую кровлю. Хотя простота монтажа, делает цену за 1 кв. м. приемлемой, для среднего достатка. Сегодня мы с вами рассмотрим кровлю Шинглас, технологию укладки, свойства плюсы и минусы. Самое главное срок службы данного покрытия около 60 лет, конечно при соблюдении технологии.

Характеристика гибкой черепицы Shinglas

Shinglas – это продукт отечественного производителя, компании «Техно Николь».

Модельный ряд из 60 разновидностей. Относится к приемлемым бюджетным вариантам мягкой кровли.

Черепица многослойная структура, основой которой выступает стекловолокно, которое с двух сторон покрыто битумом.

Битум с добавлением пластификаторов или прошедший высокотемпературную обработку кислородом, что повышает его температуру плавления.

А на нижнюю часть наносят самоклеющееся покрытие из полимерной битумной массы.

Расход материала, обычно считают пачками, а количество готовой кровли в пачке зависит от серии:

  • Континент и Вестерн содержат в пачке — 1,5 кв.м.
  • Ранчо и Джаз содержат в пачке — 2 кв.м.
  • Кантри содержит в пачке — 2,6 кв.м.
  • Все остальные виды кровли, содержат в пачке – 3 кв.м.

Если вы собрались покупать черепицу Шинглас то следует предусмотреть отходы материала, а они составляют 8-12 %, от всей площади.

Выпускается однослойной, двухслойной, трехслойной. А так же классифицируется по форме нарезки Драконий зуб, Аккорд, Брикс и другие.

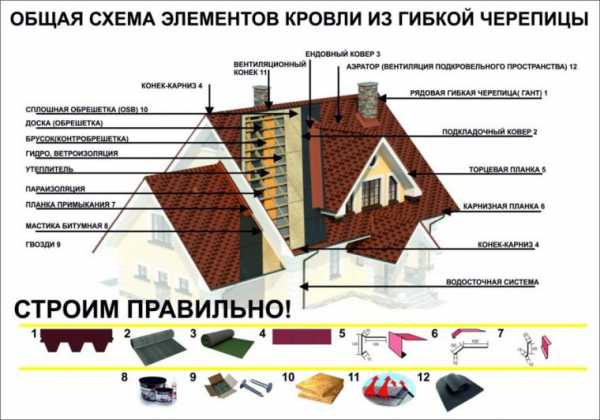

Вспомогательные материалы для монтажа мягкой кровли

При монтаже любой мягкой кровли используют вспомогательные средства, такие как:

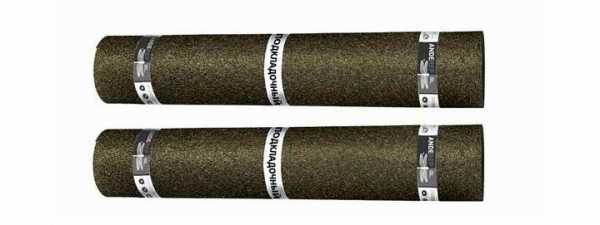

  1. Подкладочный материал. В основном применяют 3 основных вида подкладочного слоя.

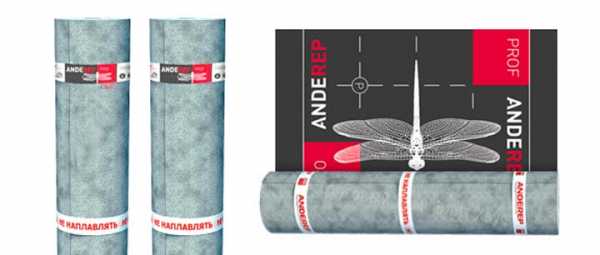

  • ANDEREP PROF – изготавливают из полиэфира. Самый легкий и прочный материал подходит под любой вид кровли. Вес 0.4 кг. на 1 кв. м.



  • ANDEREP ULTRA – прочная полиэфирная основа, которая покрыта мелкозернистой посыпкой. Материал самоклеющийся, используют для гидроизоляции под мягкую кровлю или финишное плиточное покрытие.



  • ANDEREP GL – принцип устройства и строения как у мягкой черепицы, крепится так же механически, и не требует использования мастик для герметизации швов. Применяют преимущественно под мягкую черепицу.

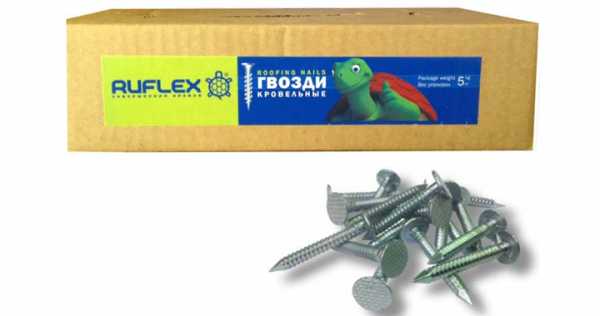

  1. Кровельные гвозди. Это стальной крепеж, покрытый сверху нержавеющей сталью, диаметр шляпки гвоздя не меньше 9 мм. А так же диаметр стержня не меньше 3 мм. Расход крепежа на 1 кв. м. составляет 80 гр.

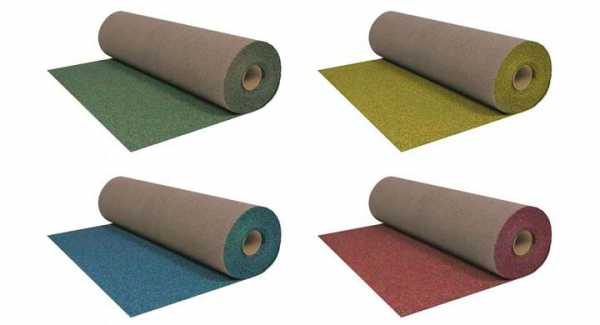

  1. Ендовый ковер. Основу составляет полиэстер, покрытый базальтовыми гранулами. Имеет вид рулона, используют в качестве гидроизоляционного материала в области ендов.



  1. Мастика №23. Или еще ее называют Фиксер. Состоит из битума, полимера и вспомогательных компонентов. Применяют для промазывания швов, приклеивания подкладочного материала к разным видам поверхностей. Расход зависит от вида работ. Проклейка, нахлестав и торцевые части расход – 100 гр. на 1 погонный метр. Для ендового ковра потребуется 400 гр. на 1 кв. м. Герметизация примыканий потребует около 700 гр. на 1 п.м. Здесь следует отметить, мастику не стоит разводить, она готова к использованию. Так же чтобы слой не превышал больше 1 мм. Если эти нюансы не учесть, возможны появления мест протекания.

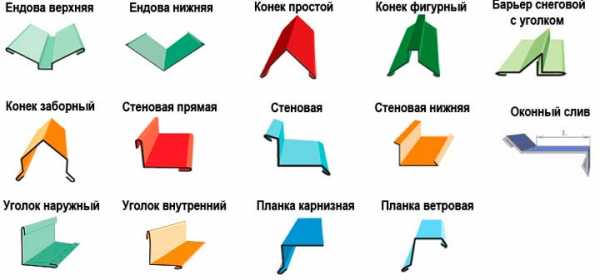

  2. Фурнитура и молдинги. К ним относят планки примыкания, свесы фронтонные, карнизные, снегозадержатели и многое другое. Все эти компоненты выполнены из металла и покрыты специальным покрытием.

А теперь мы вам расскажем, почему мы остановились именно на черепице Шинглас.

Потому что как черепица, так и все вспомогательные материалы и комплектующие изготавливаются одним производителем Техно николь и их можно купить в одном месте. Что очень удобно и экономит много времени.

Монтаж гибкой черепицы Шинглас

Как все мы понимаем что монтаж, состоит из многих этапов. Первоначальный этап это создание основания под черепицу.

Основания под укладку

 Следует начать с того, что работы следует проводить в теплое без осадков время года.

Не рекомендуется делать монтаж при температуре ниже +5 градусов по Цельсию.

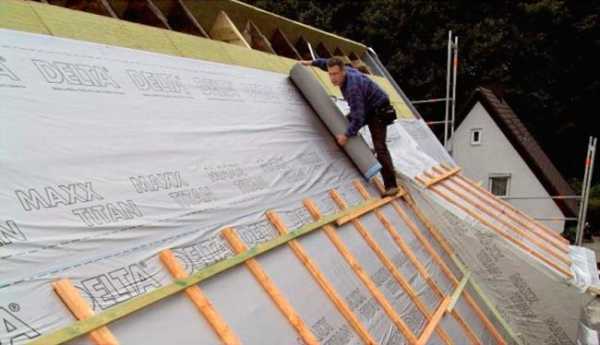

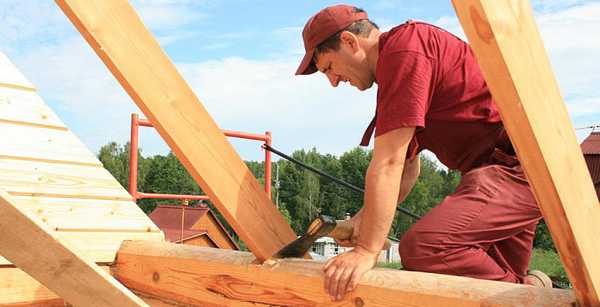

На стропила крепим мембранную пленку, которая будет защищать утеплитель от влаги.

Крепим пленку с помощью контрообрешетки.

Утеплитель укладывают с нижней стороны мембраны между стропил. Контррейку на контрообрешетке крепим с шагом 20 см.

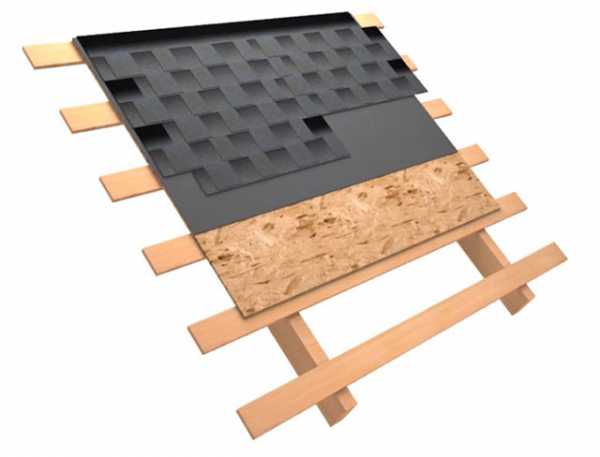

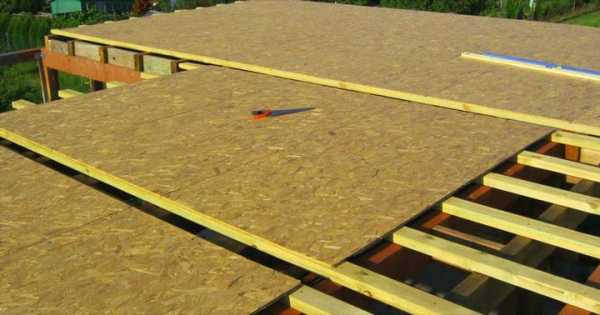

В качестве основания выбираем самый оптимальный вариант, это OSB-3 (ориентированно-стружечная плита), но так, же могут использоваться фанера и другие строительные материалы.

Крепить его следует в виде кирпичной кладки, применяя гвозди и саморезы. Шов между плитами необходимо оставлять 3-4 мм. для температурного расширения.

Когда вы используете гибкую черепицу коллекции Вестерн и Континент, основание следует сделать толщиной не меньше 12 мм. Для других коллекций достаточно толщины 9 мм.

Но специалисты рекомендуют основной настил делать толщиной 12 мм. Перепад поверхностей уложенных плит не должен превышать 2-3 мм.

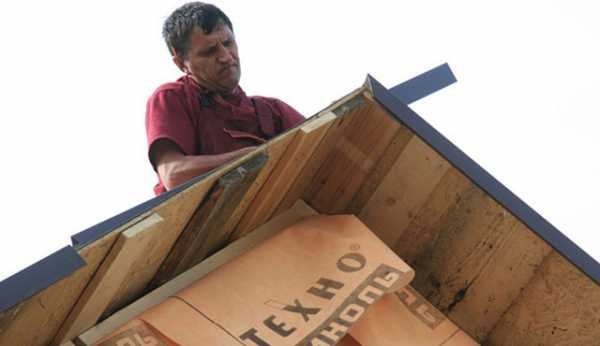

Так же следует уделить внимание усилению карнизного свеса, для этого используют металлические планки. Крепятся они с помощью кровельного крепежа.

Технология укладки подкладочного слоя

Мы с вами выше рассмотрели виды подкладочного варианта, следует отметить, что для области ендов применяют самоклеющийся подкладочный слой ANDEREP, желательно использовать один рулон на всю длину, но если так не получается то внахлест должно быть не меньше 30 см. и не забыть тщательно проклеить стык. Ширина подкладочного ковра следует выбирать 1 м., по 50 см. с каждого края.

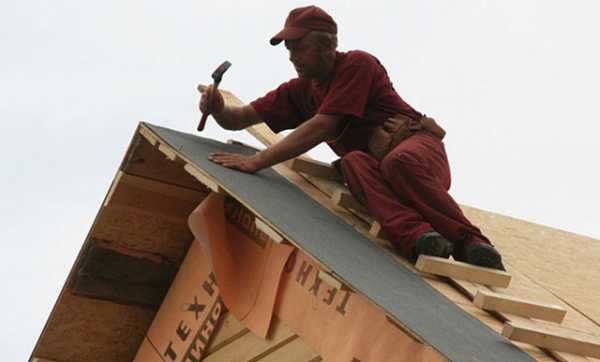

В области карнизного свеса так же используют самоклеющийся материал ANDEREP.

Материал укладывают на саму ширину карнизного вылета, а так же около 60 см внутрь здания.

Этот способ укладки предотвращает попадание воды.

Вся оставшееся поверхность крыши застилается подкладочным материалом с механическим видом крепления. Укладку можно вести как в продольном направлении, так и в поперечном. Снизу вверх, в продольном методе внахлест не меньше 10 см. Параллельно карнизному свесу, внахлест не меньше 15 см. При любом методе, стыки обязательно обрабатываются Фиксером на всю ширину. К поверхности крыши подкладочный ковер крепиться кровельным крепежом.

Здесь следует отметить, после того как подкладочный материал прикреплен, наносят разметку. Разметка позволяет класть ровно мягкую черепицу, как по вертикали, так и по горизонтали, но это не значит, что по этим линиям надо прибивать черепицу. Все просто по вертикали полоса равна ширине самой черепицы, а по горизонтали каждые пять рядов минус 80 см.

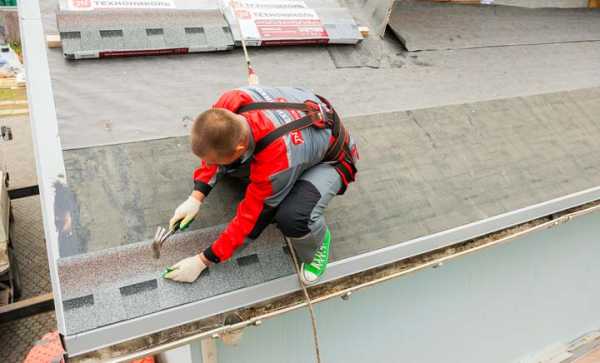

Технология монтажа гибкой черепицы шинглас

Фиксируем стартовую полосу, с этого начинается монтаж кровли. Можно использовать специальную коньково-карнизную черепицу или саму черепицу, только предварительно отрезав лепестки.

Отступаем около двух сантиметров от края крыши и наклеиваем поверх подкладочного слоя и прибиваем гвоздями.

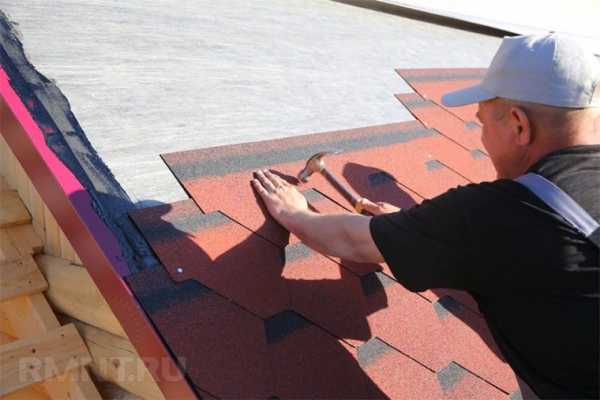

После этого начинаем монтаж первоначального ряда, специалисты рекомендуют начинать, с центра крыши и незабываем, отступать 2 см от края стартового слоя.

Последующий слой монтируется так же с центра, но смещая влево или вправо на пол лепестка. Так продолжаем клеить и прибивать черепицу каждый последующий ряд, и не забываем смещать.

Черепица в каждой пачке может немного отличаться по оттенку, поэтому следует перемешать несколько пачек. Прибивают черепицу оцинкованными гвоздями, главное чтобы шляпки были в одной плоскости с поверхностью кровли.

Для разной формы черепицы разное количество крепежа и метод крепления.

Так для Драконьего Зуба, место нахлеста двух слоев черепицы одновременно крепиться гвоздем, чтобы было легче забивать, изготовитель маркирует лицевую поверхность кровли тонкой линией.

Коллекция Континент должна крепиться только гвоздями длинной 45 мм.

Край черепицы вдоль края крыши следует проклеить пропиткой на глубину около 100 мм. это позволяет защитить крышу от бокового дождя. Рекомендуют клеящий слой прогревать строительным феном.

Верхний ряд доводим до конька и подрезаем на 2-3 см, до края металлической планки, для отбивания воды. С другой стороны крыши последовательность та же. Коньковую черепицу так же применяют для обустройства ребер. Возле ребер и скатов покрытие подрезают, так чтобы оставался зазор около 50 мм. Коньковая черепица, укладывается снизу вверх, внахлест около 5 см. Крепление производят гвоздями по 2 шт. с каждой стороны.

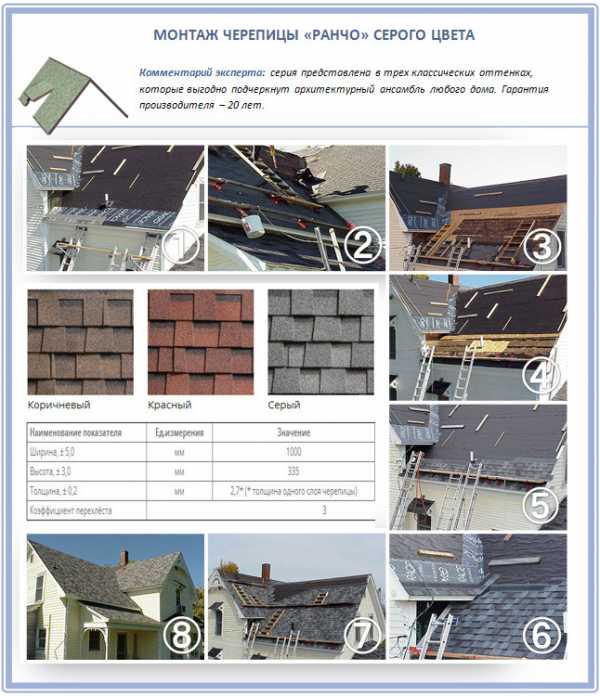

Серии черепиц Ранчо, Джаз, Кантри, Финская и Классик, обязательно требуется изгибать только на нагретой трубе из металла, это делают специально, для того чтобы черепица приняла нужную форму и не лопнула при отрицательной температуре.

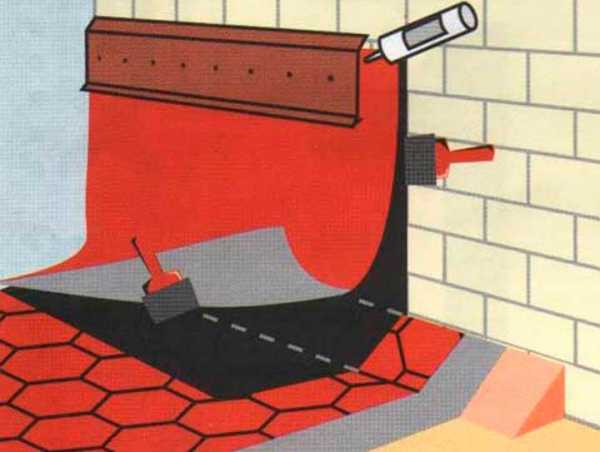

Там где крыша примыкает к стене, на стену необходимо набить деревянную рейку в виде треугольника, на которую заводится край ряда черепицы.

Так же стену следует оштукатурить и обработать праймером. Сверху ряда черепицы настилают коньковую.

С нахлестом на подготовленную стену, но не менее 300 мм.

Все стыки, швы и поверхности тщательно обрабатываем мастикой.

Уход за кровельным покрытием

Как и за любым видом покрытия, за черепицей shinglas требуется уход и ремонт.

  1. Проверку стоит проводить каждую осень и весну.
  2. При удалении веток и листьев использовать только мягкие щетки.

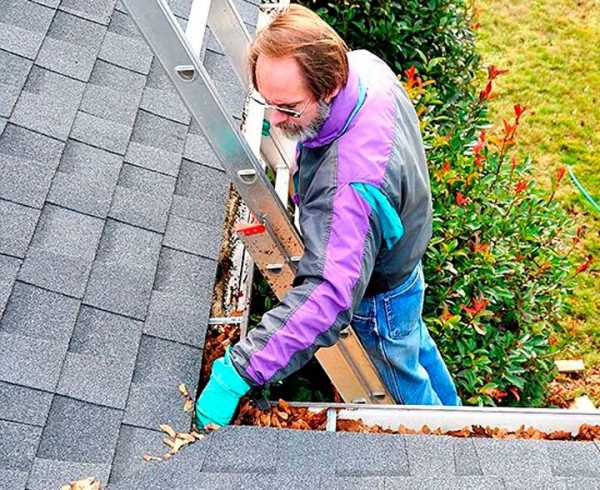

  3. Периодически прочищать водосточные желоба от мусора.
  4. Если зимой скапливается большой слой снега, его необходимо послойно удалить. Использовать только можно деревянную лопату. Профессионалы рекомендуют оставлять 5-8 см. снега в качестве защитного слоя.

В случае повреждения кровельного покрытия, его можно восстановить.

  1. Устранить причину повреждения.
  2. Демонтировать старый участок, поврежденный черепицы.
  3. Провести монтаж нового участка покрытия с использованием фена и мостики.


9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

инструкция по укладке + общий обзор

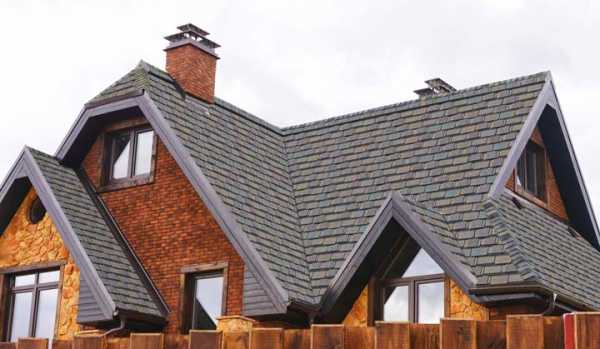

Современная гибкая черепица – это уникальный кровельный материал, при помощи которого воплотить в жизнь можно любую архитектурную идею, оживить дачный домик и придать элитности загородному коттеджу. И в этой статье мы рассмотрим все преимущества и недостатки популярной битумной черепицы отечественного производства, которая выходит от маркой «Шинглас».

В для начала вам будет интересно узнать, что популярная мягкая кровля Шинглас – российского производства. Выпускается она производителем различных строительных материалов Технониколь, который многим известен по рулонной наплавляемой кровле. И здесь уже не срабатывает правило, что отечественное – всегда хуже зарубежного. Почему? Сейчас мы во всем разберемся!

А для начала посмотрите минутный видеоролик, чтобы иметь первое представление:

Итак, давайте сначала разберемся с понятиями, чтобы вам было понятнее, о чем будет идти речь дальше. Итак, основой черепицы Шинглас служит стеклохост, который обеспечивает кровельному материалу достаточную эластичность и плотность. Понятно, что параметр эластичности напрямую влияет на гибкость черепицы, а от плотности зависит конечное качество изделия.

Основа черепицы покрыта с обеих сторон слоями битума (почему и называют мягкую черепицу – битумной). Качество слоя влияет на эластичность материала, износостойкость и водопроницаемость. Далее, верхний и нижние слои черепицы. Верхний покрыт базальтовой крошкой, которая делает изделие устойчивым к любым атмосферным воздействиям, плюс декоративность. А нижний слой черепицы покрыт полимерной массой и защитным слоем, которые должны предотвращать дальнейшее разрушение листов кровли, если в монтаже были допущены некоторые нарушения технологии.

Снизу идет клеящая полоса. Причем это не просто клей – это морозостойкая полимерная масса, которая охватывает до 60% площади гонта и обеспечивает надежную укладку кровельного материала. И, наконец, защитный слой – силиконовая легкосъемная пленка, которая защищает листы от склеивания между собой.

В качестве посыпки для этой черепицы используется особый гранулят, который выпускает компания Тегола. Это базальтовая крошка сразу трех фракций, т.е. в качестве сырья применена самая долговечная и прочная горная порода, которой не страшны никакие погодные условия. А сам гранулят заранее окрашивают методом высокотемпературного обжига, благодаря чему кровельное покрытие не меняет своего цвета на протяжении всего срока службы.

Главное преимущество отечественной черепицы Шинглас – в 100% герметичности. Но радуют, конечно, и другие показатели:

  • Гибкость, которая позволяет обустраивать кровлю самой сложной конфигурации – от почти плоских поверхностей с 12° уклона до затейливых куполов.
  • Легкий вес, а потому в усилении стропил нет никакой необходимости.
  • Биологическая стойкость – ни коррозия, ни гниение такой кровле не грозит.
  • Абсолютная водостойкость и морозоустойчивость. Такая кровля вообще не впитывает воду ввиду своей непористой структуры.
  • Ветроустойчивость – замечательное качество кровли для самых ветреных местностей, где обычный профнастил срывает одним рывком.
  • Химическая стойкость. Черепица Шинглас, благодаря своей посыпке и защитным слоям, легко переносит и кислотный дождь, и попадание солей.
  • Практичность и экономичность: малое количество отходов даже на самых сложных объектах, доступная цена и ценная для перевозки компактность.

Впечатляет? А ведь все это благодаря особой технологии производства Шинглас. А новая коллекция трехслойной черепицы и вовсе покоряет:

Всего для создания различных сочетаний мягкой черепицы Шинглас используется 22 цвета, несколько видов нарезок гонтов и вариантов количества слоев. Например, самые популярные серии Технониколь Шинглас – это «Джаз» и «Кантри». Новинки – двухслойная черепица «Ранчо» и трехслойная «Континент».

Все серии гибкой черепицы Шинглас в основном отличаются по массе используемого битума и по качеству и цвету посыпки. Так, например, серия «Ранчо» отличается простыми цветами, а «Джаз» и Кантри» – уже для настоящих ценителей дизайна, ведь здесь используется более дорогая посыпка и возможность создания яркого рисунка. Что же касается толщины битума, то она нарастает от серии «Ранчо» – к «Джаз», почему есть и разница в цене.

Если же вы ищете кровельный материал с мягкими, природными оттенками, которые никогда не выйдут из моды – обратите внимание на серию «Кантри». Здесь представлены семь модельных рядов, которые носят называния американских штатов.

Черепица серии «Ультра» отличается необычными формами и заметными яркими цветами – синим, серым, зеленым, красным и коричневым. Такая кровля хорошо для воплощения в жизнь самых разных дизайнерских задумок.

А вот серия «Джаз» представляет 7 видов эффектной имитации самых разных архитектурных стилей – от классики до модерна. Толщина этой черепица достаточно большая, а потому качество – одно из самых лучших представленных серий.

Но говорить мы будем о коллекциях не только с дизайнерской стороны (цвет, текстура, нарезка), но и со стороны качества и долговечности. Поэтому все коллекции Шинглас делятся на три основных группы: однослойные, двухслойные и трехслойные.

Однослойная черепица Шинглас: аккуратный стиль и практичность

Однослойная черепица, как вы уже поняли из названия, представляет собой наклеиваемые на твердое основание гонты. Объемность такого кровельного покрытия имитирует специально нанесенная тень. Выглядит неплохо, и вопрос только в практичности.

Обратите внимание на серию Самба, которая выгодно отличается своими яркими расцветками:

На Джайв, который сделан по благородным классическим мотивам:

И популярную Кадриль:

Двухслойная черепица Шинглас: 3D эффект объемности

Многослойная черепица обладает лучшим качеством, богата на цветовые решения, почти не оставляет отходов и проста в монтаже. Такая черепица обойдется вам дороже на 20-30%, чем обычная однослойная, но на это есть свои причины. Главное отличие – в технологии изготовлении. В этом случае используются несколько листов мягкой черепицы, которые соединяют между собой битумной мастикой. Конечно же, в итоге получается совершенно новый уровень качества.

Так, преимущества двойной черепицы вот в чем:

  • Долговечность. Срок гарантии на такое изделие в два-три раза выше, чем на обычную однослойную черепицу.
  • Надежность. Понятно, что два слоя любого материала по своим технически показателям минимум в два раза лучше одного слоя.
  • Прочность. Повредить такую кровлю уже не просто, и уж точно не упавшим с дерева яблоком.
  • Простота монтажа. Здесь слои еще в заводских условиях склеены между собой, а потому их не нужно комбинировать на месте. Это ценный пункт, т.к. не все мы эстеты и не у всех из нас есть такой хороший глазомер, чтобы идеально сочетать между собой отрезки разного цвета.
  • Дизайн. Вот теперь виден и объем, и фактурность, и текстура. Такая кровля смотрится куда эффектнее и дороже, чем просто плоское наклеенное изображение, пусть даже с тенью. Вот этот тип мягкой кровли уже более реально назвать черепицей, а не ее имитацией.

Любят двухслойную черепицу и профессиональные дизайнеры экстерьера – за ее объемность, богатство цвета и фактуры. И за то, что с помощью ее достаточно легко скрыть любые недостатки кровли.

А еще двухслойная черепица почти незаменима, когда нужно покрыть крышу сложной формы, со всевозможными башенками и фронтонами. А ведь мы знаем, что у современных архитекторов – фантазия безгранична!

Трехслойная черепица Шинглас: новое слово в строительстве!

Такая черепица – кровельное покрытие будущего! Во-первых, верхний третий слой служит дополнительной механической защитой кровли, а во-вторых, позволяет добиться потрясающего эффекта объемности. Смотрите сами:

Продукцией Шинглас можно покрывать кровлю даже со скатом менее 11°, не говоря уже о других углах наклона. Причем осуществлять монтаж этой мягкой черепицы можно и в холодное время года – нужно лишь заранее подержать рулоны в теплом помещении, чтобы их можно было разогнуть.

Что хорошо, производитель Технониколь позаботился о том, чтобы клеящая основа не изменяла своих свойств даже в при минусовой температуре. Поэтому работать с черепицей Шинглас можно и при отрицательных температурах, только придется разогревать клеевую полосу строительным феном, если температура станет ниже +10°С.

А теперь давайте рассмотрим подробнее все тонкости и нюансы работы с этим кровельным покрытием.

С чем придется повозиться?

На данный момент в России проводится много акций от Технониколь, где проводятся подробные мастер-классы по монтажу мягкой черепицы. В итоге значительно повышаются продажи, ведь любой человек склонен приобрести то, с чем он уже разобрался в реальности. А потому даже в глухих уголках России можно встретить старые дома с новой мягкой черепицей – маркетинг делает свое дело. Но давайте поговорим и о минусах.

Существенный минус мягкой черепицы Шинглас от Технониколь, который способен испортить все впечатление, – это необходимость самостоятельно подбирать цвета. Причем, если вы закупили какую-то понравившуюся серию в одно время, а потом посчитали, что не хватит, и через полгода-год прикупили такой же – класть их вместе нельзя. Потому что оттенки уже будут разными, что станет заметно. Кроме того, они попадаются разными иногда даже в одной пачке!

Правда, шустрые потребители нашли выход из положения. Приобретаем 4-5 упаковки и просто смешиваем цвета. Получается стильно, и никто не заметит отличия. Придется побыть дизайнером! А ведь многие другие производители поставляют свою продукцию с уже готовой расцветкой, над которой не нужно ломать голову. Хотя кому что нравится.

Подготовительные работы

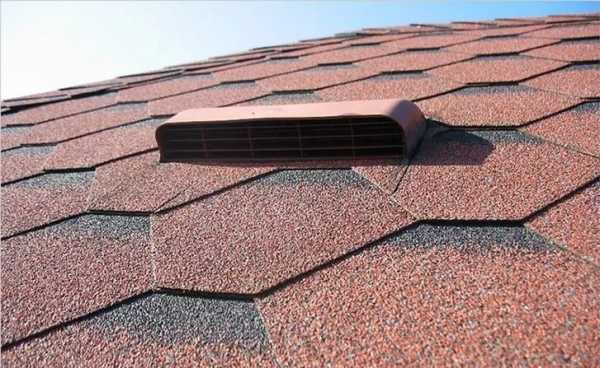

Итак, в первую очередь решите вопрос вентиляции. Так, если под крышей будет только нежилой чердак, без вентиляции не обойтись никак. Это важно, чтобы летом под крышей не собирался жаркий воздух, и влажность могла беспрепятственно выходить. Вы ведь не хотите, чтобы всего за какие-то пару лет отсырели стропила? Поэтому обязательно поставьте выше уровня конька вентиляционную трубу. Дело в том, что битумная черепица почти также паронепроницаема, как и рубероид.

Если в гидроизоляции необходимости нет, то пароизоляцию забывать нельзя – просто натяните пленку изнутри, под крышей.

Выбираем основание

А вот на что нужно клеить гибкую черепицу? Для этой цели вполне подойдут ровные струганные доски, OSB-плиты и влагостойкая фанера. Такие материалы не только прочны, но и хорошо держат динамические нагрузку от гвоздей. А вот обычную вагонку использовать нельзя – ее легко раскалывают толстые гвозди, которыми приходится крепить черепицу. Причем фанера из-за своей структуры на практике оказывается куда более крепкой, чем обычная доска той же толщины.

В любом случае главные требования к основанию под черепицу такие:

  • Абсолютная сухость – иначе потом будут гулять все плитки, и решение этой проблемы окажется недешевым.
  • Жесткость – никаких прогибов!
  • Идеальная ровность – такая, что максимальный перепад по высоте в пределах одного квадратного метра не должен превышать 2 мм!
  • Прочность. Да, битумная черепица легкая, но ведь нельзя забывать про снег, не так ли? Вспомните, как тяжело убирать снег в обильные дни, а теперь представьте, какое давление он оказывает при слое всего в 30 см!

Шаг стропил делайте 50 см, если используете сплошную доску, и 90 см, если у вас – фанера. Вот хороший пример:

Технология монтажа

Итак, приступаем к укладке мягкой кровли Шинглас, предварительно положив на готовое основание подкладочный ковер. В принципе, здесь подходит любой из предлагаемых современным рынком, но сам Технониколь советует взять ковры марки Anderep Barrier или Anderep Prof, т.к. у них есть специальный пропиленовый защитный слой.

Хотя существует и такая практика, когда подкладочный ковер укладывается не по всей крыше, а только в самых проблемных местах – там, где примыкания, вокруг мансардных окон и труб:

Но лучше все делать изначально технологически правильно:

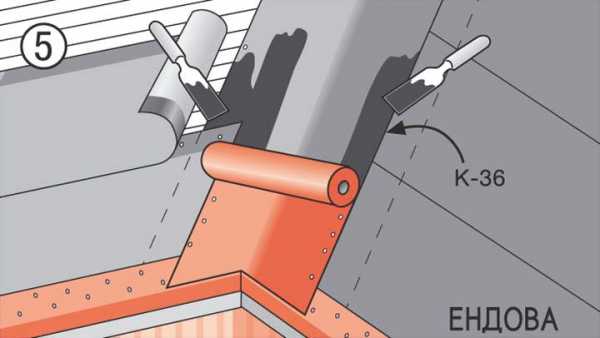

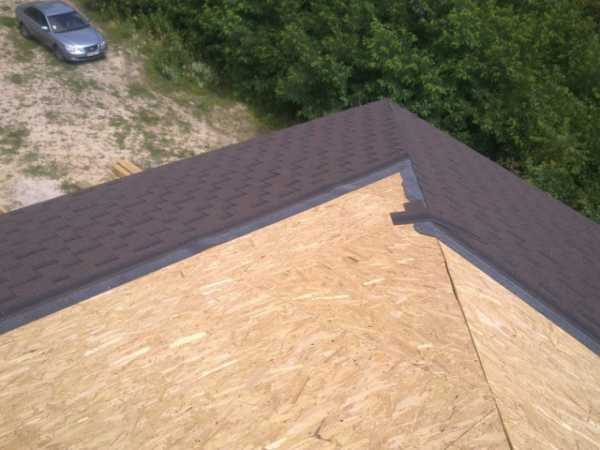

  • Шаг 1. Сначала подкладочный ковер уложите в ендову и зафиксируйте гвоздями с шагом 20 см, а затем смонтируйте рядами снизу вверх – так, чтобы они оказались параллельными карнизу, с нахлестом в 10 см в продольном положении и в 20 см в поперечном.
  • Шаг 2. Все края подкладочного ковра зафиксируйте гвоздями с интервалом в 15 см, швы проклейте клеем марки К-36, а в ендовах оставьте дополнительный нахлест 15 см на ковер.

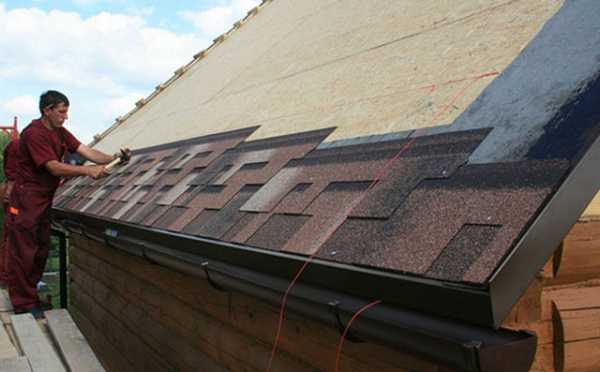

  • Шаг 3. Монтаж мягкой кровли Шинглас по правилам осуществляется снизу вверх, по всей поверхности скатов. После чего приклеиваем и прибиваем саму черепицу.

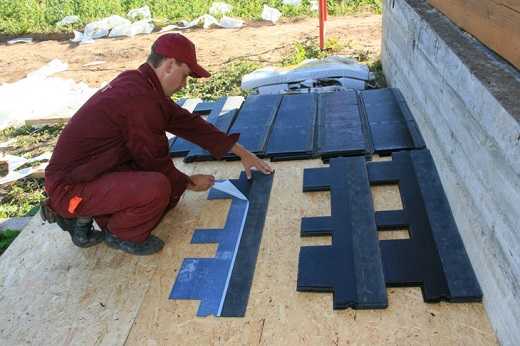

  • Шаг 4. Не забываем снимать защитную пленку с каждой плитки. А ту часть черепицы, что будет находиться близко к фронтонному свесу, дополнительно обработайте специальным клеем или мастикой шириной слоя до 12 см.
  • Шаг 5. Закрываем конек карнизной черепицей.
  • Шаг 6. А теперь важно защитить края основания от дождя и снега. Поэтому монтируем металлические карнизные планки. Класть их нужно с нахлестом в 5 см и забивать тремя гвоздями так, чтобы те прошили обе планки. Крепление выполняйте зигзагообразно, с шагом в 10 см.
  • Шаг 7. Чтобы защитить уложенную мягкую черепицу от влаги во время дождя, вдоль ендов положите дополнительно ендовый ковер. Проклейте его по краям и зафиксируйте кровельными гвоздями с шагом 10 см.
  • Шаг 8. Если же угол ската крыши менее 12°, тогда, чтобы избежать протечек, укладывайте самоклеющийся подкладочный ковер в два слоя, а вентиляционный зазор между деревянным основание и утеплителем увеличивайте до 80 мм.

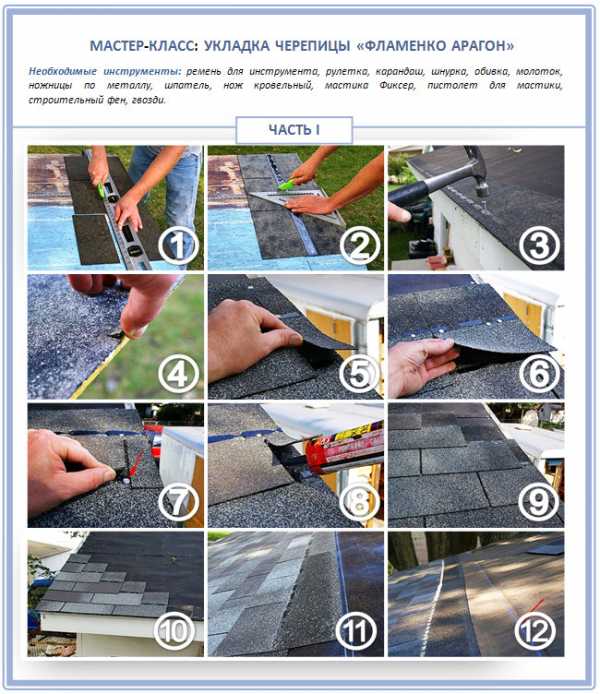

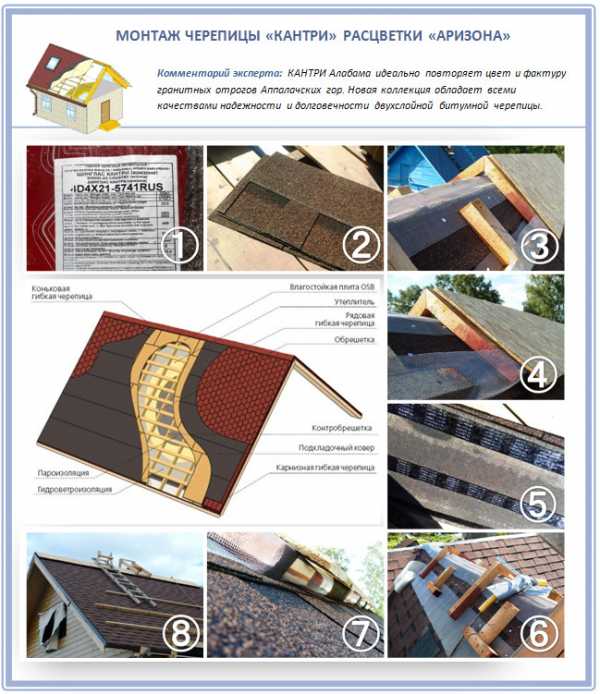

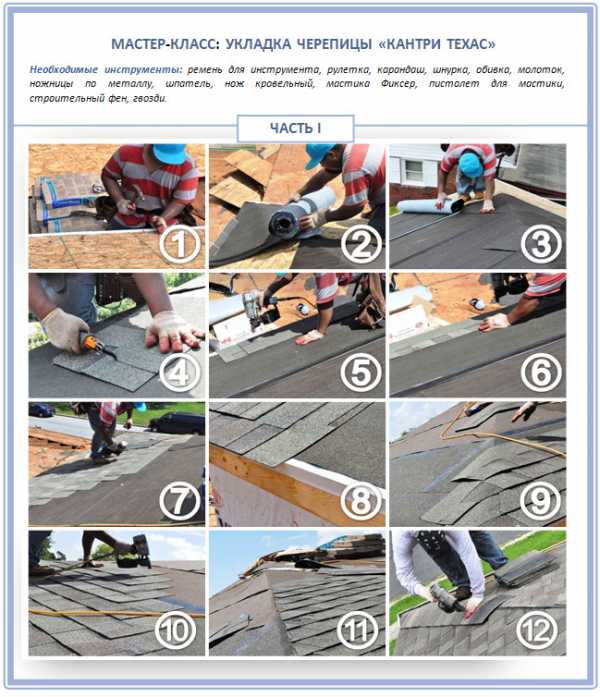

Предлагаем вам два подробных мастер-класса, которые наглядно вам все объяснят:

И еще один, тоже с черепицей Шинглас:

Вот и все сложности. Смело приобретайте отечественную черепицу, а монтаж выполняйте по всем правилам. Тогда результат обязательно порадует!

krovgid.com

Инструкция по монтажу Шинглас - мягкой кровли, монтаж гибкой черепицы своими руками, видео, ремонт, инструкция по укладке

Черепица «Шинглас» («Shinglas») от Технониколь относится к мягким нерулонным кровельным материалам. Гонты – листы с размерами 1000х317, 1000х333, 1000х335 мм. Один из краев фигурно нарезан.

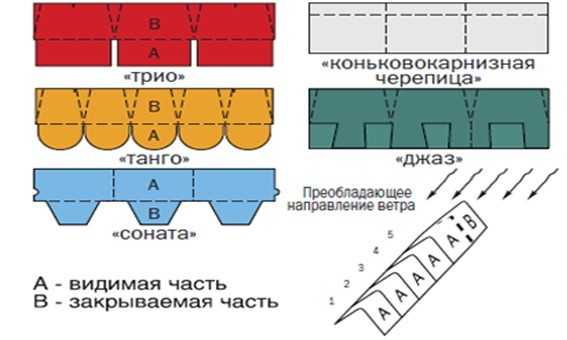

Форма нарезки определяет название коллекций: «Аккорд», «Джаз», «Соната», «Танго», «Трио», «Кантри», «Ранчо», «Финская» и другие. Имеет большое разнообразие цветов основы и посыпки. Имеет двухслойную, трехслойную, многослойную структуру.

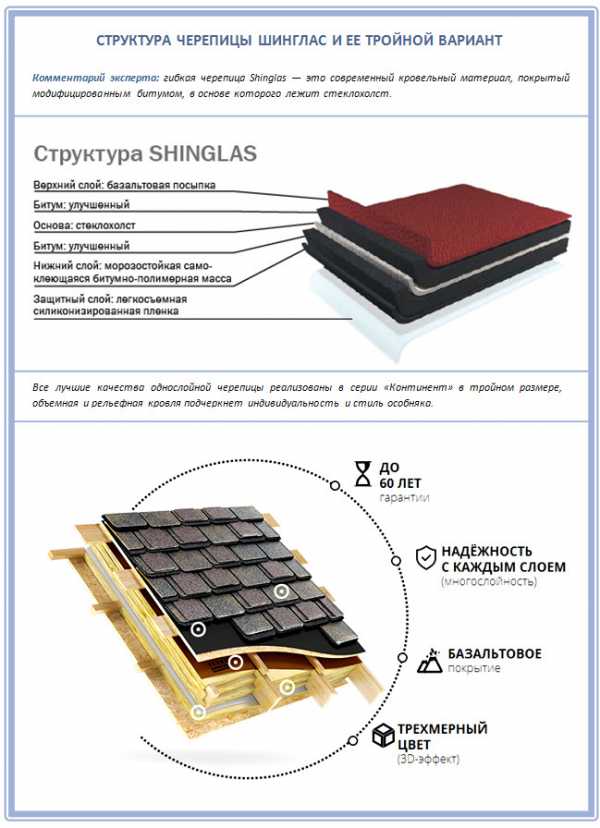

Структура пятислойная:

  1. Клейкий битумный полимер с защитной пленкой.
  2. Модифицированный кровельный битум.
  3. Нетканый стеклохолст.
  4. Модифицированный кровельный битум.
  5. Базальтовая посыпка.

Характеристика:

  • Применяется для скатной кровли с уклоном более 12%, луковичных и шатровых крыш.
  • Используется в малоэтажном строительстве.
  • Срок эксплуатации – 25 лет, для ламинированной разновидности – 50 лет.
  • Диапазон термоустойчивости от -70 до +90 градусов.
  • Самые высокие показатели по шумоизоляции среди кровельных материалов.
  • Устойчив к ультрафиолетовому излучению, ветровой нагрузке, граду и кислотным дождям.
  • Не подвергается коррозии.
  • Имеет низкий процент перерасхода материала даже на крышах сложной конфигурации.
  • Малый вес предоставляет возможность использовать более легкие стропильные системы.
  • Может монтироваться поверх старых битумных покрытий.
  • Сохраняет цвет на протяжении всего срока эксплуатации.
  • Не конденсирует электрические заряды, не привлекает разряды молнии.
  • Не загорается при случайном попадании открытого огня.

Нормы расходов материалов черепицы

Для расчета количества гонтов и комплектующих для монтажа необходимо определить:

  • суммарную площадь кровли;
  • длину коньков, ребер, карнизов, торцевых частей, ендов, примыканий;
  • периметр дымоходов и вентиляционных конструкций.

Используемые материалы

Расход кровельного материала

Материалы Количество в единице упаковки Расход
Барьер ОС ГЧШирина рулона – 1 м, длина – 10 мВ ендовах укладывается шириной в 1 м. На карнизах – на ширину выступа плюс 60 см
Подкладочный коверВ рулоне – 15 кв м, ширина – 1 мПри скате крыши от 12 до 18 градусов и для коллекций
«Джаз», «Трио» и «Танго» настилается по всей крыше,
кроме ендов и карнизов.
Для учета нахлеста площадь увеличивается на 15%.
Если уклон превышает 18 градусов, его применяют только на коньках и
торцевых свесах, нарезая на полосы по 50 см
Металлические капельники,
фронтонные планки и примыкания
Имеют длину 2 метраПри расчете учитывается нахлест, равный 2 сантиметрам
Коньково-карнизная черепицаЛисты размером 1х0.25 мНа свесах используется целиком.
На коньках и карнизах разрезается на 3 части.
Для коллекций «Соната» и «Аккорд» применяется как стартовая полоса.
Нахлест – 15 см
Ендовный коверРулон длиной 10 м, шириной 1 мУкладывается в ендовы (ширина – 1 метр)
и в примыкания (ширина – 0,5 м, заход на вертикаль – 0,3 м).
Учитывается нахлест в 15 см
Гальванизированные
кровельные гвозди
Шляпка увеличенная: 30х10х2,5 ммПроизведение площади крыши на коэффициент 0,08.
Каждый лист фиксируется минимум 4 гвоздями.
Металлические комплектующие закрепляются в шахматном порядке. Шаг — 15 см.
Ендовный и подкладочный ковер – по периметру через 20 см.
Битумная мастикаКартуши по 0, 35 кг, ведра по 3,6 и 12 кгНа карнизы и торцы – 100 г/м п, на ендовы – 400 г/м п, на примыкания – 750 г/м п
Черепица серии «Джаз»В упаковке 2 кв м (нахлесты учтены)Площадь кровли плюс 5%
Черепица других серийВ упаковке 3 кв м (нахлесты учтены)Площадь кровли плюс 5%



Подготовка кровельного основания для монтажа

В качестве несущих применяют конструкции из металла, дерева, железобетона.

Стропила

Ширина их шага варьирует от 0,6 до 1,5 метров. Учитывается форма крыши и планируемая нагрузка. Для покрытия используются: ориентировано-стружечные плиты, влагостойкая фанера, доски (обрезные или шпунтованные).

Чем реже шаг стропил, тем большую толщину должны иметь эти материалы (12 – 37 мм).

Укладка ведется так, чтобы перепад по высоте был не более 2 мм. Зазор между досками – 5 мм, между листами – 3 мм. Деревянные стропила и доски пропитываются огнебиозащитными составами.

Усиление карнизного свеса

На подкладочный ковер накладываются карнизные планки. Крепятся через 15-20 см, в местах нахлеста (5 см) – через 3 см. Планки покрывают коньково-карнизной черепицей. Края листов промазываются мастикой.

Монтаж подкладочного ковра

При уклоне крыши более 18 градусов коньки покрываются на ширину 0,5 метра. Свесы (торцевые и карнизные) – на 0,4 метра.
При меньшем уклоне покрывается вся поверхность. Рулоны укладывают снизу вверх, параллельно карнизным свесам. Нахлесты промазывают мастикой. Шаг крепления — 20 см.

Усиление фронтонных свесов

Осуществляется торцевыми планками. Перед установкой они промазываются мастикой. Монтируются на подкладочный слой. Перед укладкой гонтов подрезаются верхние углы.

Подготовка ендовы

Зависит от способа укладки: открытого или метода подреза. При любом способе и уклоне во всех ендовах укладывается самоклеющийся битумно-полимерный материал Барьер ОС ГЧ. Ширина – 1 м. В случае открытого метода поверх этого слоя монтируют ендовный ковер с такой же шириной.

Края листов промазываются мастикой и закрепляются гвоздями. В жарком климате вместо ендовного ковра можно применять металлический лист с антикоррозионными свойствами.

Разметка кровельного ската

Выполняется мелом. Если планируется врезка слухового или мансардного окна, разметку начинают от середины его верхней части. Вертикальные метки отбиваются через 1 метр, горизонтальные – через 0,8 м. Назначение разметки – выравнивание гонтов, но не обозначение мест их прикрепления.

Монтаж мягкой кровли «Шинглас»

Общие рекомендации по монтажу гибкой черепицы «Shinglas»:

  • Для облегчения разъединения гонтов упаковку изгибают и встряхивают
  • В прохладную погоду предварительно выдерживается в тепле сутки.
  • Самоклеющаяся полоса нагревается строительным феном.
  • Защитная пленка снимается перед началом работ.
  • Гонты извлекают попеременно из разных упаковок (для соблюдения цветовой гаммы).
  • При нарезке подкладывается доска, чтобы не прорезать нижний слой.
  • Укладка ведется снизу вверх.

Правила фиксации рядовой черепицы

При уклоне крыши до 45 градусов на крепление одного гонта требуется 4 гвоздя. При большем уклоне их количество увеличивается до 6.

Стартовая полоса

В качестве таковой применяется коньково-карнизная черепица или гонт, у которого срезаны выступающие части (лепестки). Крепится гвоздями. Места, где отсутствует клейкий слой, покрываются мастикой.

Укладка первого, второго и последующих рядов черепицы

Первый ряд монтируют с отступом в 2 см от стартовой полосы, от центра карниза по направлению к фронтонам.
Последующие ряды располагаются со смещением так, чтобы формировался проектный рисунок.

Устройство ендовы

  1. «Открытый» метод. Листы, ложащиеся на ендовный ковер, срезаются так, чтобы образовался желоб от 5 до 15 см. Максимальная ширина используется, если предполагается обильный листопад.
  2. Метод «подреза». Применяется при разных углах наклона скатов. Скат с меньшим наклоном покрывают так, чтобы гонты заходили на 30 см на более крутой скат. Верхние части листов крепятся гвоздями. Затем производится укладка на более крутой скат. Отступив 8 см от оси ендовы, отбивают мелом линию и срезают излишек. Края листов проклеивают мастикой. У верхних листов срезаются углы для обеспечения отбоя воды.

Устройство ребер скатов и коньков

Используется коньково-карнизная черепица. По нанесенной перфорации она делится на три части. Укладку начинают снизу. При устройстве коньков учитывают направление преобладающих ветров – монтаж начинают на противоположной стороне.

При некоторых формах нарезки возможно использование рядовых листов. Для упрощения процесса сгибания гонтов под углом применяют подогретую трубу диаметром 10 мм.
Монтаж гибкой черепицы SHINGLAS на криволинейные поверхности.

  • Техология сегментного способа. Настилается подкладочный ковер. На него наносится разметка. Сегменты покрываются гонтами. Стыки между сегментами закрываются карнизно-коньковой черепицей.
  • Технология бесшовного способа. Подкладочный ковер размечается с шагом, равным половине лепестка черепицы. Линии проводят к вершине. Гонты делят на лепестки, укладывают первый ряд. Каждый следующий ряд смещают на ширину половины лепестка.

Устройство примыканий

  1. Примыкание к стене. Стена штукатурится и покрывается праймером. К стене монтируется рейка с треугольным сечением. На нее заводится гонт. Ендовный ковер режется на полосы по 50 см, покрывается мастикой и помещается на примыкание. На стену должно заходить не менее 30 см. Верхний край закрепляется металлическим фартуком. Все щели заделываются герметиком.
  2. Примыкание к дымоходам. Если дымоход выполнен из кирпича, работы проводятся по схеме работы со стеной. Отличием является: необходимость вырезать из ендовного ковра выкройку; устроить разжелобок для стока воды.

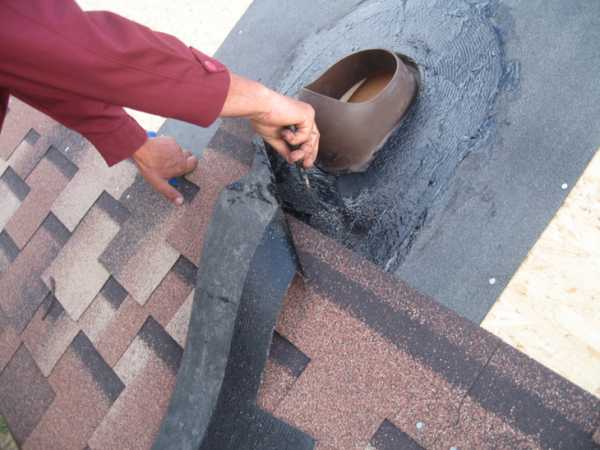

Проходные элементы

Используются специальные проходные элементы. Эти конструкции крепят к кровле гвоздями. Сверху укладывают листы, обрезают и изолируют мастикой.

На проходные элементы крепятся кровельные выходы. Для мягкого климата применяют неизолированные, для северных районов целесообразно устанавливать изолированные полиуретаном.

Два варианта герметизации проходных элементов:

  1. Фасонные детали. Изготовлены из ЭПДМ-резины. Выпускаются для труб диаметром от 10 до 250 мм. Под горизонтальную часть наносится мастика. Накладывается выкройка из гонтов. Верх фасонной детали затягивается металлическим хомутом. Наносится герметик (полисульфидный или полиуретановый).
  2. Стальной стакан. Используется для труб диаметром до 10 мм и других элементов. Устанавливается на подкладочный ковер. Под и на фланец стакана наносится разогретая мастика. Сверху укладываются листы, подрезанные так, чтобы обеспечить плотное примыкание. Стакан заполняется до половины монтажной пеной, затем герметиком (тиоколовым или полиуретановым).
    Если трубы постоянно прогреваются, монтируется короб, заполненный негорючим минеральным утеплителем. Примыкание к коробу устраивается по той же схеме, что и к стене.

Уход за кровлей

Кровля из битумной черепицы считается неприхотливой в обслуживании. Но требует регулярных посезонных осмотров. Это позволяет выявить возникшие повреждения и устранить их на ранних этапах разрушения. Особое внимание уделяется ендовам, конькам, примыканиям и проходам.

Очистка от загрязнений необходима не только из эстетических соображений. Удаление пыли, частиц почвы и растений предупреждает прорастание семян растений, мхов и лишайников. Уборка загрязнений производится мягкой щеткой. Острые и тяжелые предметы убираются вручную. Очистку от снежного покрова осуществляют послойно, неметаллическим скребком.

Ремонт кровли из гибкой черепицы «Шинглас»

Ремонт производится путем замены поврежденных участков. Произвести ремонт можно легко своими руками. Куски новых гонтов прогреваются строительным феном, закрепляются гвоздями и мастикой.

При отсутствии целых гонтов возможен ремонт путем наложения заплаток. Их размер должен превышать поврежденный участок на 10 см во все стороны.

Поврежденный участок очищается от загрязнений, прогревается феном. Частицы базальтовой посыпки с помощью шпателя вминаются в размягченный битум. Наносится слой мастики. Накладывается заплата, плотно прижимается.

Подведем итог

При соблюдении инструкций по монтажу, руководству по уходу и выполнении рекомендаций производителя битумной черепицы «Шинглас» данный вид кровельного материала обеспечит:

  • долговечность кровли;
  • красоту и гармоничность здания;
  • экономию материальных средств без ущерба качеству;
  • найдет применение в любых климатических зонах;
  • разнообразие цветовой гаммы и формы нарезки дает хороший простор для создания эксклюзивных архитектурных и дизайнерских форм;
  • на несложных объектах возможно применение этого материала без привлечения специалистов.

krovlya777.ru

Монтаж мягкой кровли Шинглас — инструкция

Выполняем монтаж мягкой кровли марки «Шинглас», инструкция от производителя ТЕХНОНИКОЛЬ. Это кровельное покрытие является одним из современных битумных материалов, отличающихся повышенными эксплуатационными свойствами. Основные преимущества покрытия: привлекательность, хорошие шумоизоляционные, теплоизоляционные характеристики, герметичность, устойчивость к воздействиям природной среды, продолжительный эксплуатационный период. Мягкая кровля SHINGLAS – достаточно легкий стройматериал, для его монтажа не требуется применения специализированного оборудования, поэтому кровельные работы можно выполнить самостоятельно.

Структура, характеристики материала

Мягкая кровля «Шинглас» изготавливается в форме гонтов, имеющих фигурный край в виде лепестков, формирующих фактуру покрытия, которая напоминает черепицу. Основой для производства кровельного покрытия служит прочный стекловолоконный холст. Материал не боится влаги, перепадов температур. Армирующая основа с двух сторон покрывается специальным модифицированным битумом, который при низких температурах сохраняет свою эластичность. В результате кровельный материал не растрескивается при резких температурных перепадах, при достаточно низких температурах.

Строение гибкой черепицы «Шинглас»

  • Верхний слой – базальтовая присыпка.
  • Далее улучшенный битум.
  • Основание – из стекловолокна.
  • Улучшенный битум.
  • Нижний слой состоит из самоклеющейся морозостойкой битумно-полимерной массы.
  • Защитный слой выполнен из силиконизированной пленки, которая легко снимается.

Верхний слой материала – базальтовая крошка со специальным связующим компонентом. Она защищает битум от внешних влияний природной среды, придает поверхности кровельного материала эстетичный внешний вид. Пигменты, применяемые в производственном процессе для мягкой черепицы «Шинглас», отличаются повышенной устойчивостью к ультрафиолетовым лучам солнца.

Нижняя часть гонта обрабатывается специальным клеем, который позволяет без особого труда монтировать листовой материал на подготовленную крышу. Специальная силиконизированная пленка, наносящаяся на клеящий слой покрытия, защищает отдельные гонты от контакта при перевозках, хранении кровельного материала. Пленку снимают непосредственно перед укладкой гонта на крышу. Клеящий состав, применяемый для кровельного покрытия «Шинглас», сохраняет свои первоначальные эксплуатационные характеристики достаточно продолжительный период времени, он обеспечивает покрытию прекрасную герметизацию, не теряет эластичность при отрицательных температурах.

Как правильно укладывать мягкую кровлю «Шинглас»?

Предварительно нужно точно рассчитать необходимое количество кровельного материала для крыши. Для этого нужно вычислить ее общую площадь, состоящую из суммы площадей всех отдельных фигур кровли, которые могут иметь форму треугольников, прямоугольников, трапеций, прочих геометрических фигур. Расходный материал понадобится не только для перекрытия внешней поверхности крыши, но и для установки подкладочного слоя, обустройства примыкающих конструкций. Обязательно при выполнении расчетов нужно определить длину конька, карнизов, ендов, торцов, элементов примыкания к мансардам, трубам, прочим конструкциям.

Для обустройства крыши гибкой черепицей также потребуются следующие материалы:

  • металлические компоненты кровельной конструкции – карнизные, ветровые, примыкающие планки, имеющие антикоррозионное покрытие;
  • битумно-полимерная мастика, которая используется для наклеивания материалов, изготовленных на битумной основе, на различные поверхности;
  • самоклеющиеся подкладочные материалы, выполненные на полиэфирной основе, обработанные с наружной стороны защитной декоративной присыпкой;
  • безосновные подкладки, армированные с наружной стороны защитной пленкой;
  • гальванизированные кровельные гвозди;
  • подкладочные ковры, изготовленные на основе полиэфиров с нескользящим покрытием из полипропилена;
  • подкладочный ковер, обработанный с двух сторон минеральной посыпкой;
  • компоненты вентиляционной системы;
  • ендовый ковер, сделанный на основании полиэстера, слой битума обработан базальтовой посыпкой, применяется для проведения гидроизоляции на сложных кровельных участках, узлах.

Расход черепицы будет зависеть от типа нарезки лепестков. Производитель на упаковке материала указал его полезную площадь с учетом нахлестов. В зависимости от формы гонта отходы мягкой кровли могут составлять до 15%, но не менее 5%.

Нужно понимать! Чтобы не произошло вздутие ковра, не формировались подтеки, запрещено добавлять в мастику растворители, а сам материал нужно наносить слоем до 1 мм.

Подготовка основания

Технология монтажа кровли SHINGLAS предполагает наличие сплошной обрешетки. На стропильной системе выполняют настил из высококачественной обрезной доски, фанеры, прочего листового материала. Чтобы не допустить стыков четырех углов, монтаж листов настила производится «в разбежку». Для их крепления используются саморезы, ершенные гвозди. Настил из досок выполняется с пятимиллиметровым отступом между отдельными досками. Если обустройство обрешетки осуществляется в зимний период, также делается пятимиллиметровый зазор, необходимый для теплового расширения элементов конструкции летом.

Важно! Если доска обрезная, используемая для обустройства обрешетки сплошного типа, не прошла калибровку, материал необходимо обязательно отсортировать по толщине, чтобы впоследствии монтажа изменения размера досок были плавными. Между близлежащими элементами перепад не должен составлять более двух миллиметров.

При осуществлении монтажа настила из высококачественной обрезной доски нужно смотреть на кольца, выпуклая сторона которых должна быть направлена вверх. Пиломатериал перед его применением должен быть хорошо просушен, тогда маловероятна его деформация. Если же пришлось использовать еще влажные доски, тогда их края нужно закреплять минимум двумя саморезами. А чтобы конструкция прослужила максимально продолжительный период времени, ее деревянные элементы обрабатываются огнеупорными, биозащитными средствами.

Вентиляция крыши

Для эффективного функционирования кровельная конструкция с битумным покрытием должна иметь по всей площади хорошую вентиляцию. Вентиляционная система для мягкой крыши обустраивается таким образом, чтобы воздух не застаивался ни на одном участке внутрикровельного пространства. Иначе скопление влаги на «мертвых участках» будет способствовать гниению деревянных элементов конструкции, а также ее будет впитывать утеплительный материал.

Вентилированию должно подвергаться пространство между гидроизоляционным слоем и обрешеткой. Для этого обустраиваются специальные отверстия у карниза, которые после установки кровли закрываются софитами, и вытяжные отверстия у конька. Чтобы создать хорошую тягу, нужно обеспечить разницу давления, поэтому отверстия вытяжки делаются больше на 15 процентов от вентиляционных отверстий. Параметры канала вентиляционной системы будут зависеть от наклона кровельных скатов. Чем наклон крыши меньше, тем вентиляционные каналы делаются шире.

Советы по проведению монтажа мягкой кровли

  • При обустройстве мягкой кровли рекомендуется применять материал одной партии, чтобы в процессе монтажных работ избежать резких цветовых перепадов в пределах ската крыши. При использовании битумной черепицы с одним цветовым кодом из различных партий непосредственно перед самой укладкой гонты разных упаковок нужно перемешать между собой. Тогда изменение цвета не будет заметно.

Важный совет! Чтобы гонты можно было свободно отделять друг от друга, упаковку с кровельным материалом предварительно нужно согнуть, затем встряхнуть, а уже после этого только открывать.

  • При укладке мягкого кровельного материала в холодный период года, когда внешняя температура воздуха составляет не более +5°С, упаковки с материалом нужно сохранять в теплом помещении. А клеящий слой гонта перед его настилом на крышу разогревают при помощи монтажного фена.
  • Часто при укладке мягкого кровельного покрытия излишки материала приходится обрезать. Для этого рекомендуется использовать режущие инструменты с хорошо заточенным лезвием, деревянные дощечки, на которых будет обрезаться гонт.

Гонт стоит хранить в темном помещении, в которое не проникают прямые солнечные лучи. Это нужно для того, чтобы не допустить склеивание клеящего состава с защитной пленкой. Также при длительном хранении запрещается складывать друг на друга поддоны с упакованным гонтом, иначе также возможно склеивание клеевого состава с защитной пленкой в результате сильного давления сверху.

Важно помнить! Битумное покрытие жарким летом становится очень мягким, на нем от незначительной нагрузки остаются следы, поэтому при выполнении кровельных работ рекомендуется использовать специальные «лазы», маты, изготовленные из растительного волокна.

Вывод

Используя инструкцию по монтажу мягкой кровли, все работы вполне можно выполнить самостоятельно. А при уходе за таким покрытием в эксплуатационный период необходимо использовать инструменты, не имеющие острых окончаний.

stroicod.ru

Мягкая кровля Шинглас - характеристики, особенности монтажа гибкой черепицы, цены и видео

Используя кровлю Шинглас, можно увидеть сочетание красоты, практичности, безопасности и удобства использования одновременно. Мягкая кровля Шинглас разрабатывается, с учетом особенностей климата нашей страны, и отвечает всем требованиям. В состав кровли входит крупнозернистый базальтовый гранулят, который защищает черепицу от любых повреждений и капризов природы. Такая кровля экологична и безопасна как для хозяев, так и для окружающей среды.

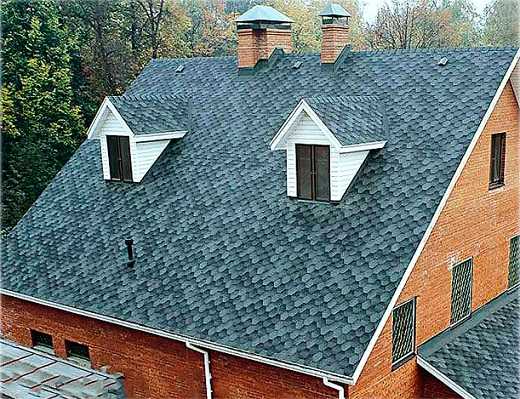

Вид крыши, покрытой с применением мягкой кровли Шинглас

Содержание статьи

Особенности монтажа мягкой кровли Шинглас

Существует несколько аспектов, которые очень важно учесть и о которых знать обязательно:

  1. Обрешетка. Начинать монтаж мягкой кровли необходимо со сплошной обрешетки:
    • Основание не должно сгибаться, быть ровным и устойчивым.
    • Для достижения нужного эффекта используются плиты OSB-3, либо влагостойкая фанера, либо же калиброванная доска.
    • Зазоры неприемлемы, поэтому, при наличии даже небольшого зазора, необходима шлифовка после того, как на скаты будет установлен настил.
    • Толщина материала зависит от шага стропил.
  2. Перед использованием доски обязательно должны быть обработаны антисептиком и антипиреном. Если происходит ремонт кровли, то старые лучше заменить, а не реставрировать.

  3. Устройство вентзазора. Нарушение микроклимата мансардного помещения может происходить из-за отсутствия достаточной вентиляции, обеспечить которую можно учитывая три аспекта:
    • отверстие для воздуха;
    • теплоизоляционный канал;
    • вытяжные отверстия.

    Карнизы в помещении можно подшить ПВХ сайдингом. В данном случае роль вентзазора исполнит софитная планка. В случае же, если карниз будет оформлен вагонкой, между дощечками обязательно стоит оставить небольшие зазоры.

  4. Подкладочный ковер. Подкладка должна быть расстелена снизу вверх так, чтобы расположение было параллельно карнизу. Продольный нахлест должен быть пятнадцать сантиметров, а поперечный – десять сантиметров. Каждый шов необходимо проклеить мастикой или использовать клей.
  5. На фото показан процесс монтажа кровли Шинглас

  6. Монтаж планок.
    • Металлические планки карниза монтируются ребром сверху ковра.
    • Крепятся зигзагообразно, шаг составит 10-15 см, а нахлест – от трех до пяти см. Точно так же крепятся фронтонные планки.
    • Ендовый ковер крепится сверху при помощи мастики либо клея. Поверх обязательно стоит закрепить гвоздями с расстоянием двадцати, либо двадцати пяти сантиметров друг от друга.
    • При креплении ендового ковра гвозди прибивать необходимо обязательно по периметру.
  7. Мягкая черепица. Монтаж достаточно сложен и лучше прибегнуть к помощи профессионала. Технология крепежа специфична. Хаотичный крепеж недопустим.
  8. Доборные элементы. Для закрытия ендов существует 3 варианта:
    • Переплетение;
    • Подрезка;
    • Способ открытой ендовы.

Заключительным элементом будет служить снегодержатель, обеспечивающий равномерное схождение осадков.

Монтаж мягкой кровли Шинглас на видео

Перед тем, как приступить к установке, важно обратить внимание на количество черепицы и определить место расположения системы снегозадержания.

Существует специальная инструкция по монтажу мягкой кровли, в которой даны рекомендации по поводу необходимых материалов и инструментов.

Этот ролик расскажет о правилах монтажа мягкой кровли Шинглас.

  1. При уклоне крыши более 60-ти градусов, стоит использовать мастику, схожую по характеристикам с той, которую используют в зимнее время;
  2. Кровельные гвозди – всегда плюс для работы, так как позволит материалу более плотно прилегать вне зависимости от ската кровли;
  3. Молоток поможет более эффективно прикрепить пластины к основанию;
  4. Нож будет полезен при нарезке черепицы. Стоит помнить и про специальную доску, которая защитит кровельный ковер от порезов.
  5. Монтаж мягкой кровли Шинглас – процесс достаточно трудоемкий и требует терпения. Лучший помощник — видео, которое даст возможность разобраться в тонкостях кропотливой работы, вникнуть в нюансы, а так же правильно и последовательно организовать дальнейшую работу.

Монтаж гибкой черепицы Шинглас

Черепица — довольно податливый материал и монтаж не доставит трудностей и проблем. В процентном соотношении брак будет минимален, так как есть клеящийся слой с обратной стороны. Шаг, в процессе укладки, должен быть примерно десять — двенадцать сантиметров, а нахлёст – около трех. Монтаж гибкой черепицы Шинглас может производиться на любого типа крыше вне зависимости от ее сложности.

Перед тем, как начать монтаж, необходимо:

  1. Выполнить обрешетку на сухой и струганной доске. Также можно воспользоваться влагостойкой ОСП.
  2. Нужно позаботиться о подготовке прокладочного ковра и затем уложить его по всей поверхности кровли. Условие лишь одно – скат крыши не должен превышать 1:3, а уклон быть не меньше 30%.
  3. Установка конька. В качестве альтернативы послужит плитка, заранее порезанная на лепестки.
  4. Если кровля сложная, то ендова — самое узкое место, которое обязательно нужно простелить прокладочным ковром.

  5. Гибкую черепицу обязательно нужно проклеить после окончания установки.
  6. В случае, если кровельное покрытие недостаточно вентилируется, нужно рассчитать дополнительную вентиляцию, в виде вакуумного вентилятора.

Цена мягкой черепицы Шинглас

Остановив свой выбор на мягкой черепице Шинглас, можно не только получить огромное эстетическое удовольствие от конечного результата, но и сэкономить, так как:

  • она практична в использовании;
  • долговечна;
  • выглядит современно;
  • экологична

Цена на гибкую кровлю Шинглас оправдывает затраты. На этом фото видно, как эффектно смотрится такая кровля

Эти характеристики обусловлены тем, что для изготовления черепицы Шинглас используются только натуральные, инновационные и исключительно экологически чистые материалы.

Следует отметить и такие преимущества, как:

  • Красить крышу больше не придется.
  • Эстетичный архитектурный внешний вид будет радовать как самих хозяев, так и родственников и друзей очень много лет.
  • Мягкая черепица Шинглас устойчива к перепадам температур, поэтому выдержит и жаркое лето и холодную зиму.

Видео

Здесь представлено видео, предупреждающее возможную ошибку при монтаже мягкой кровли Шинглас.

Лучший выбор – мягкая черепица Шинглас. Цена приятно порадует. Данный вариант – идеальное сочетание цены и качества.

fineroofs.com

Монтаж гибкой битумной черепицы — ТЕХНОНИКОЛЬ SHINGLAS

Работы по монтажу гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS могут осуществить для Вас наши партнёры, узнайте подробности в разделе Кто смонтирует?

Скачать инструкцию по монтажу ТЕХНОНИКОЛЬ SHINGLAS

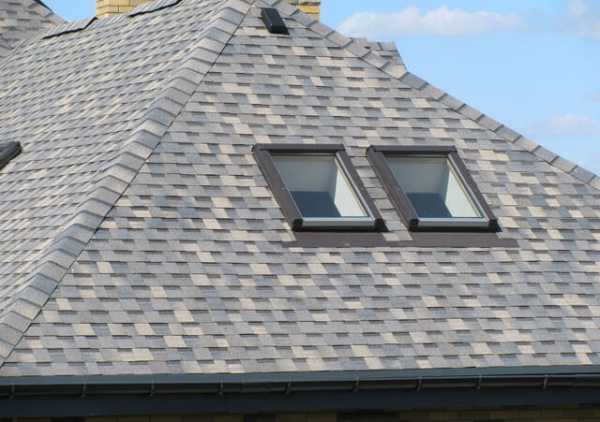

Наверняка, вы замечали, что многие дома покрыты мягкой черепицей — то есть кровельным штучным материалом, который придает зданию совершено иной вид: благородный, солидный и эстетически привлекательный.

За этим, конечно, кроется работа профессионалов, так как монтаж черепицы, произведенный с учетом рекомендаций производителя, позволит покрытию прослужить долгие годы, надежно защищая здание от воздействия окружающей среды, непогоды и придавая ему аккуратный и презентабельный вид. Укладка черепицы — это задача профессионалов, специалисты-кровельщики справляются с ней на отлично.

Ну, а что делать, если возникла необходимость самостоятельно провести работы? В этом случае мы предлагаем вам ознакомиться с нашим руководством о том, как практически проводится монтаж битумной черепицы: обратите внимание и на видеоролик и фото, демонстрирующие непосредственно работу специалистов на объектах любой сложности.

Шаг 1: Подготовка основания

Итак, начнем разбор технологии монтажа кровли из мягкой черепицы с подготовки основания. Обратите внимание, что при возведении стропильных конструкций важным моментом является надежное закрепление стропильных ног. Также советуем обратить внимание на обработку дерева защитными составами.

Возведение и установка стропильных конструкций:


Шаг 2: Монтаж пароизоляции

Шаг 3: Монтаж гибкой черепицы

Подробные консультации об устройстве битумной черепицы и ее укладке можно получить по телефону горячей линия торговой марки ТехноНИКОЛЬ SHINGLAS — 8 800 200-05-65.

shinglas.ru

укладка гибкой, мягкой кровли, технология, как укладывать битумную черепицу shinglas

Содержание:

Современным представителем нерулонного материала для крыши считают черепицу «Шинглас» («Shinglas») от ТМ Технониколь. Гибкие гонты − это листы 1000х317, 1000х333, 1000х335 мм, один конец которых вырезан фигурно.

Глядя на их нарезку, можно догадаться, к какой коллекции относится лист: «Аккорду», «Джазу», «Сонате», «Танго», «Трио», «Кантри», «Ранчо», «Финской» или другой.


Классификация

При укладке мягкой кровли Шинглас можно обратить внимание на разнообразие цветовой палитры под основу и посыпку, а также структуры (двух-, трех-, многослойной).

Кровельное покрытие из пяти слоев включает:

  • битумный полимер с клеевой основой и пленкой для защиты;
  • видоизмененный битум;
  • нетканый стеклохолст;
  • видоизмененный битум;
  • посыпку из базальта.

Специфические особенности черепицы Shinglas

Их достаточно много, но можно выделить основные:

  1. Продолжительность эксплуатации покрытия составляет четверть века, а для ламинированных представителей − полвека.
  2. Битумная черепица shinglas востребована для скатной (уклон свыше 12%), луковичной и шатровой кровли.
  3. Устойчивость к высоким и низким температурам (-70̊ до +90̊).
  4. Востребована при строительстве малоэтажных домов.
  5. Отменные шумоизоляционные свойства по сравнению с иными кровельными покрытиями.
  6. Устойчивость к ультрафиолетовым лучам, сильным порывам ветра, кислотным дождям и осадкам в виде града.
  7. Антикоррозийные свойства.
  8. Перерасход материала достаточно низкий даже на крышах фигурной вырезки.
  9. Легкость.
  10. Возможен монтаж поверх изношенных покрытий битумом.
  11. Стойкость цвета в течение всего эксплуатационного периода.
  12. Исключена возможность конденсации электрозарядов и привлечения разрядов молнии.
  13. Исключена возможность возгорания при неожиданном появлении открытого источника огня.

Как вычислить расходную норму материала

При монтаже черепицы Шинглас важно правильно рассчитать нужное число гонтов и комплектующих к ней.

Для этого важно знать:

  • длины торцевых составляющих, коньков, ендовных ковров, ребер, карнизов, примыканий;
  • суммарную площадь крыши;
  • периметры дымоходов и приспособлений для вентиляции.


Необходимо использовать материалы:

  • ендовый ковер;
  • коньково-карнизную черепицу;
  • подкладочный ковер;
  • капельники, фронтонные планки, примыкания из металла;
  • барьер ОС ГЧ;
  • битумную мастику;
  • гальванизированные гвозди для кровли;
  • черепицу «Джаз» или иных серий.

Величина расхода кровельного материала при укладке черепицы Шинглас для каждой разновидности вычисляется индивидуально.

Предварительная подготовка основания

Материалом для несущих конструкций может выступать дерево, металл и железобетон. При выборе стропил необходимо обращать внимание на форму кровли и возможную нагрузку. Ширина шага стропил находится в пределах 0,6 –1,5 м. В качестве покрытия чаще всего пользуются влагостойкой фанерой, досками (обрезными/шпунтованными), ориентировано-стружечные плитами.

При малом шаге стропил эти материалы выбирают из числа более надежных (с толщиной от 12 до 37 мм). Их монтаж осуществляется таким образом, чтобы высотный перепад не превышал двух миллиметров, а щель между досками − пяти миллиметров, между листами − трех миллиметров. Все древесные стропила, доски необходимо пропитать огнебиозащитными составами.

Как усилить карнизный свес

Для этого на подкладочный ковер необходимо наложить карнизные планки, которые закрепить на участках через 15-20 см равномерно, в точке нахлеста − через 3 см, а затем покрыть коньково-карнизной черепицей.

Строительная мастика пригодится для промазывания краев листов.

Как монтировать подкладочный ковер

Если уклон кровли превышает 18̊ С, то технология укладки Шинглас такова:

  1. Коньки покрывают на 0,5 м по ширине.
  2. Свесы (карнизные, торцевые) − на 0,4 м.

Если уклон крыши меньше 18̊ С, то:

  1. Покрытию подлежит вся ее поверхность.
  2. Рулоны нужно класть снизу вверх, выдерживая параллель с карнизными свесами.
  3. Нахлесты промазать мастикой.
  4. Выдержать крепежный шаг −20 см.

Как усилить фронтонные свесы

С помощью торцевых планок, которые перед монтажом необходимо промазать мастикой и установить на слой-подкладку. Прежде чем класть гонты, надо подрезать верхние углы.

Как подготовить ендовы

Процедура взаимосвязана с методом монтажа: открытым или путем подреза. Независимо от способа и уклона, в ендовах настилается «Барьер ОС ГЧ» метровой шириной − битумно-полимерный материал на самоклеющейся основе.

Если применяется открытый метод, тогда сверху этого слоя укладывается ендовный ковер с метровой шириной, а края листов смазываются мастикой и крепятся гвоздями. В условиях жаркого климата ендовный ковер можно заменить листом из металла, стойким к коррозии.

Как разметить кровельный скат

С помощью мела. При врезке мансардного либо слухового окна процедура стартует от центра верхней части проема. Основная задача при разметке ската кровли заключается именно в выравнивании гонтов, а не в обозначении точек их крепления. Важно помнить, что вертикальные знаки ставятся через один метр, а горизонтальные − через 80 см.

Укладка гибкой кровли Shinglas

Прежде чем приступить к монтажу мягкой черепицы Шинглас, нужно запомнить общие советы:

  1. Чтобы гонты в упаковке легко разъединились, тару изогнуть и встряхнуть.
  2. Если на улице прохладно, то гибкая кровля перед монтажом должна находиться в тепле 24 часа.
  3. Самоклеющуюся полосу нагреть строительным феном.
  4. Перед стартом работ снять защитную пленку.
  5. Если хотите соблюсти цветовую гамму черепицы, гонты по очереди извлекать из различных упаковок.
  6. Когда гонты нарезаются, обязательно подложите доску, чтобы не повредить нижнее покрытие.
  7. Укладка гибкой черепицы Шинглас осуществляется снизу вверх.

Как зафиксировать обычную черепицу Шинглас

  1. Если уклон крыши менее 45̊, то, чтобы закрепить гонт, нужны четыре гвоздя.
  2. Если уклон больше, то число крепежа возрастает до шести.

Что такое стартовая полоса для монтажа

Ею является коньково-карнизная черепица либо гонт со срезанными выступающими лепестками. Стартовую полосу крепят гвоздями, а те места, где нет клейкого слоя, должны покрываться мастикой.


Как монтировать 1-й, 2-й и следующие ряды покрытия

Первый − укладывают, отступив пару сантиметров от стартовой полосы и середины карниза в сторону фронтонов. Каждый последующий ряд размещают, сместив так, чтобы получилась качественная картинка согласно готовому проекту.


Технология укладки ендовы

Данная процедура выполняется несколькими способами:

  1. «Открытым». Листы кладут на ендовный ковер и срезают таким образом, чтобы образовался желоб 5-15 см. В случае обильного листопада можно предусмотреть максимальную ширину желоба.
  1. «Подреза». Такой метод востребован, если скаты имеют разные углы наклона. Так, при малом угле надо покрыть гонтами, чтобы они накладывались на более крутой скат на величину 30 см. Верхушку листов крепят гвоздями. Далее ведется монтаж гибкой черепицы Шинглас на скат с большим углом наклона. Сделав отступ 8 см от центра ендовы, нужно отбить меловую линию и удалять лишнее. Концы листов обработать мастикой, а у верхних − срезать углы. Читайте также: "Виды мягкой кровли Шинглас, характеристики, технология монтажа".

Как подготовить ребра скатов и коньков

Для выполнения этой процедуры можно воспользоваться несколькими технологиями:

  1. С помощью коньково-карнизного покрытия. Согласно имеющейся перфорации, кровлю разделяют на три части. Монтаж выполняют снизу, а при подготовке коньков нужно обязательно учесть направление приоритетных ветров, поэтому устройством занимаются на противоположной стороне. Рядовые листы можно использовать при других формах нарезки. Чтобы облегчить сам процесс сгибания гонтов под конкретным углом, некоторые мастера предпочитают подогретые трубы диаметром 10 мм.
  1. Сегментным способом, который подходит только для искривленных поверхностей. Вначале на кровлю Шинглас технониколь размещают подкладочный ковер и на нем делают разметку. Сегменты поверхности покрывают гонтами, а стыки изолируют с помощью карнизно-коньковой черепицы.
  1. Бесшовным способом. Данная технология предполагает размещение подкладочного ковра с разметкой шага, соответствующего половинке лепестка черепицы. Разделительные полосы нужно провести к вершине, а гонты разделить на лепестки, уложив таким способом начальный ряд кровли. Каждый последующий смещается на величину ширины половинки лепестка.


Подготовка примыканий:

  1. К стене. Данная процедура включает оштукатуривание стены и ее покрытие праймером. Далее на нее устанавливается рейка с поперечным сечением треугольной формы, на которую заводится гонт. Затем ендовный ковер необходимо разрезать на 50-ти сантиметровые полоски, покрыть мастикой и поместить на примыкание. При этом на стену должно ложиться от 30 см и более ковра, верхняя часть которого крепится фартуком из металла. Имеющиеся щели должны быть заделаны герметиком.
  1. К дымоходу. Если он кирпичный, то последовательность действий идентична схеме со стеной. Примыкание к дымоходам отличается необходимостью вырезания из ендовы выкройки и подготовки разжелобка для выхода сточной воды.

Что считают проходными элементами

Это особые устройства, которые крепятся к черепице гвоздями. Сверху на них нужно уложить листы, обрезать и изолировать мастикой. Затем на проходные элементы монтировать кровельные выходы, которые классифицируются на неизолированные (для южных регионов) и изолированные полиуретаном (для северных).


Проходные элементы можно герметизировать с помощью:

  • Фасонных резиновых деталей из ЭПДМ. Они нашли применение как комплектующие труб с поперечным сечением 10-250 мм. Сначала горизонтальную поверхность надо покрыть мастикой и сверху наложить выкройку из гонтов. Верхушку фасонной детали затянуть хомутом из металла и нанести герметик из полиуретана или полисульфида.
  • Стакана из стали, который востребован для трубных изделий диаметром менее 10 мм и др. Приспособление устанавливается на подкладочный ковер. Сверху и снизу стакана нужно нанести теплую мастику, а на нее сверху − обрезанные листы для плотного контакта. Стальное изделие надо до середины заполнить монтажной пеной, далее герметиком из полиуретана или тиокола. В случае стабильного нагревания труб потребуется монтаж короба с минеральным утеплителем негорючего свойства. Данная процедура примыкания к коробу напоминает схему к стене.

Обслуживание кровли

Важен не только квалифицированный монтаж мягкой кровли Шинглас, но и правильный уход за ней. Несмотря на то, что покрытие из битумной черепицы простое в обслуживании, оно все-таки нуждается в своевременных посезонных осмотрах. Особенное внимание нужно уделить конькам, ендовному ковру, проходам и примыканиям. Только так можно обнаружить возможные повреждения и ликвидировать их еще на начальных этапах.

Обслуживание кровли включает очистку от грязи, мусора, различных семян во избежание появления мхов, лишайников и различных растений на ее поверхности. Обязательна очистка от снега.

Ремонт

Процедура несложная, представляющая замену испорченных участков кровли новыми или обычное наложение заплаток. Ремонт можно выполнить самостоятельно, прогрев новые куски строительным феном, а затем закрепив их гвоздями, мастикой. Заплата должна быть больше разрушенного места на десять сантиметров.

Зная теперь, как укладывать Шинглас черепицу, вы обеспечите длительную эксплуатацию и красоту здания, сэкономите деньги без ущерба качеству, а воспользовавшись разнообразной цветовой гаммой и фигурной нарезкой, дадите широкий простор своим творческим изобретениям.



kryshadoma.com

Монтаж мягкой кровли шинглас инструкция видео – Монтаж мягкой кровли Шинглас: инструкция пошагово, советы экспертов!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
