Монтаж дымохода из сэндвич труб через стену – Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Содержание

Монтаж дымохода из сэндвич труб через стену: свойства, тонкости и требования

Из всех типов котельного оборудования, пожалуй, только электрические не нуждаются в устройстве отвода продуктов сгорания топлива – дымоходов. Человек, основываясь на многолетнем опыте строительства, научился отводить дым, применяя различные формы конструкций, которые могут быть выполнены из природного камня, кирпича, листового металла.

Монтаж сэндвич трубы через деревянную стену

Сэндвич труба для дымохода. Почему она?

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.

Свойства сэндвич – дымоходов

Среди свойств, присущих дымоходам из сэндвич  панелей можно выделить некоторые, неоспоримые достоинства:

  • малый вес;
  • совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
  • эстетичный внешний вид;
  • высокая стойкость к воздействию коррозии;
  • снижение риска возгорания строительной конструкции;
  • снижение количества сажи, скапливающейся внутри трубы;
  • высокая сборка монтажных работ;
  • возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.

В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.

Что необходимо для работы по монтажу дымохода

Производители, занятые выпуском труб из нержавеющей стали, комплектуют свою продукцию крепежными изделиями, которые необходимы для их монтажа. Поэтому во время приобретения комплекта целесообразно проверить их наличие.

Установка сэндвич труб может потребовать некоторые дополнительные материалы и инструменты, среди них такие:

  • кронштейн, удерживающий узел перехода через стену;
  • крепеж;
  • хомуты, соответствующие размеру трубы;
  • заглушки;
  • маркер разметочный;
  • герметик с повышенными требованиями по огнестойкости, до 1000 градусов.

Монтаж дымохода – некоторые тонкости

Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.

Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.

Таблица 1.

Тепловая мощность котла или печиМинимальное сечение дымоходаДиаметр трубы
до 3,5 кВт140 × 140 мм158 мм
от 3,5 до 5,2 кВт140 × 200 мм189 мм
от 5,2 до 7 кВт140 × 270 мм220 мм

Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования. Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.

Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.

Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.

При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.

Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:

  • ошибок в расчетах и монтажной схеме;
  • несоблюдение технологической дисциплины.
  • применение низкопробных материалов, инструмента, крепежа.

Цена вопроса

Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.

Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.

Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.

Вывод через стену

Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.

При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.

Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.

С чего надо начинать проход через стену

Приобретение дымохода

Приобретаемая труба для дымохода должна соответствовать схеме, разработанной перед началом монтажа. Длина дымохода, также должна соответствовать расчетным данным. Слишком малая высота будет создавать проблемы с тягой, в помещение, где установлен отопительный прибор постоянно будет попадать копоть, возникающая в процессе сгорания, слишком длинная, наоборот, вызовет ускоренное сгорание топлива, и как следствие будет происходить дополнительный выброс тепла в атмосферу.

Важно! Специалисты отмечают, что длина системы отвода газом должна лежать в пределах от 5 до 10 метров.

В комплект приобретаемого дымохода, не считая штатного крепежа, должны входить колена, тройники и конечно трубы.

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

Проход через стену здания, построенного из бревен, выполняют следующими способами:

  • можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
  • дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

  • сам монтаж производится в несколько операций:
  • на выход из котла необходимо установить трубу;
  • установить тройник с вмонтированной в него задвижку;
  • после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода  к стене.

Домовладелец,  монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

prohlados.ru

Монтаж дымохода через стену: особенности и правила установки

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

  • пожаробезопасности;
  • теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
  • лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

  • практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
  • монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
  • нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
  • кровля остаётся целой;
  • дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

  • необходимость утепления находящейся на улице части дымохода;
  • поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котлаДиаметр трубы
до 3.5 кВт8 см;
от 3.5 до 5.2 кВт9.5-11 см
свыше 5.2 кВтболее 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

  • трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
  • от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

  • При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
  • Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Основные правила:

  • Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
  • Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
  • Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
  • Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
  • В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.

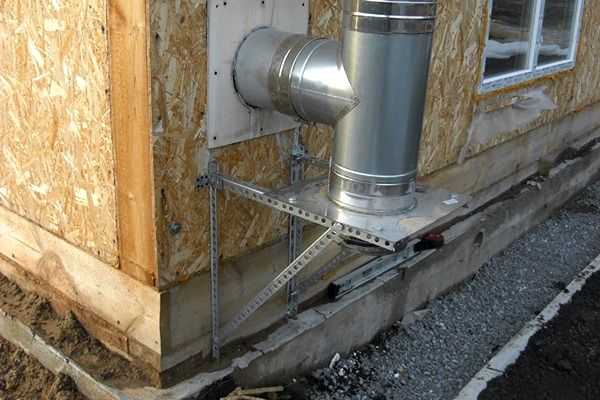

  • Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
  • Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
  • Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

На что обратить особое внимание:

  • Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
  • Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
  • Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
  • Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

infotruby.ru

Дымоход через стену: особенности конструкции, установка

Зачастую дымоход через стену приходится устанавливать в тех случаях, когда строение уже построено и требуется монтаж внешнего канала. Для этого нужно грамотно рассчитать все нюансы, учесть уровень наклона, особенность самой конструкции и материала, и, безусловно, предусмотреть возможность установки разного рода котлов. Кроме того, важным аспектом правильного функционирования дымохода через стену является верный и последовательный порядок работы, который содержится в соответствующей документации.

Функциональность и особенности конструкции

Итак, как же вывести дымоход через стену, какие особенности нужно знать и на что обращать внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода наверх. То есть оптимальная высота для любого типа конструкции дымохода должна соответствовать 5 — 10 метрам. Использование канала меньшего размера в стопроцентной гарантии дает плохую тягу, и соответственно проблемы с дымоотделением. Кстати, слишком завышать высоту канала то же не рекомендуется, выше 10 метров уже будет сопровождаться избыточным горением и высоким потреблением топлива.

Учитывая, что со временем использования, вам обязательно понадобиться чистить канал от сажи, то зачастую выбирают именно круглые трубы из керамзита или металла. Да и монтаж такого рода конструкций намного легче, тем более, если брать во внимание современные предложения, как двух канальная или двухслойная труба. Представляющая уже готовую конструкцию, не требующую утепления и дополнительной герметизации.

Такой тип конструкции доказал свою практичность и оптимальность, в ней не образовывается конденсат и негативные отложения. К тому же внешние стенки не нагреваются до запредельной температуры, поэтому выдерживается достаточно серьезная противопожарная обстановка.

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

  • Экономия внутреннего пространства.
  • Возможность оборудования канала даже после завершения возведения дома.
  • Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
  • Высокая пожарная безопасность. Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
  • Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
  • В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

  • Обязательное утепление (за исключением «сэндвича»).
  • Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
  • От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
  • Сложно подобрать конструкцию к дизайну сооружения.
  • При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

  • Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
  • Произведите разметку, и подготовьте нужного диаметра отверстие.
  • Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
  • Труба стыкуется с котлом, печкой с помощью трех конечного «колена». Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
  • Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
  • Дальше производится монтаж вертикальной части. Обращайте внимание на крепление, используйте только качественные крепежные элементы.

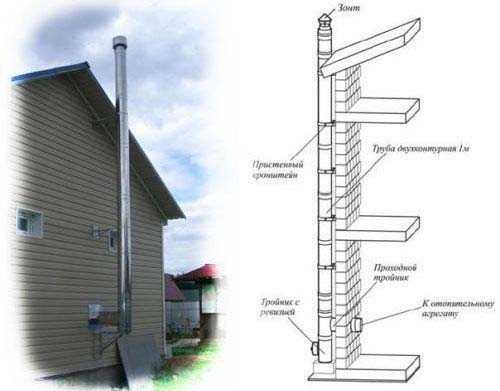

Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Монтаж дымохода

Проход любого дымохода через стену ответственное занятие, важно правильно рассчитать все нюансы. Вывод дымохода через стену нужно делать только в том месте, где нет никаких коммуникаций. Кроме того, к специфике монтажа в стене относится установка надежной разветвительной системы. Не допускается образования острых углов, они приводят к образованию завихрений, что негативным образом скажется на работоспособности системы.

Варианты вывода дымохода

Выполнять монтаж, нужно начиная от источника тепла, то есть с соединения трубы и котла. Далее переходим непосредственно к креплению перегородки, установке крепления дымохода на стене. Не советуют использовать сделанные своими руками крепежи.

Предварительно, начертите место прохода в стене, отметьте место крепления на наружной стене. Обязательно сделайте правильный проходной узел, как описывалось выше. Особое внимание уделяйте домам из дерева. Как правильно вывести на улицу через кирпичную стену смотрите в обучающих видео, но помните, что особенность всегда одна. Нужно тщательно утеплять место, а также проводить качественную термоизоляцию, во избежание пожара.

После проводки через стену, проводим крепление трубы на кронштейны, заранее установленные на стене. После вывода на крышу, крепится труба дополнительно специальными растяжками, при условии, что высота намного превышает конек кровли.

odymohodah.ru

Монтаж дымохода из сэндвич труб через стену

Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.

Значение и принцип работы

Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.

Основные правила возведения конструкции

Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций.
В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.

Особенности

  1. Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
  2. Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
  3. Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.
  4. Строение сэндвич трубы:

Установка

Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.

Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).

Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.

Видео-инструкция:

Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).

Монтаж дымохода из сэндвич труб через деревянную стену

Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).

Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.

Полезные советы:

  1. От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
  2. Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
  3. Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.

Читайте также: Устройство дымохода в бане для дровяной печи

banyagid.com

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.



Монтаж дымохода из сендвич трубы через деревянное перекрытие

Понятие

Монтаж шибера сэндвич трубы на печь

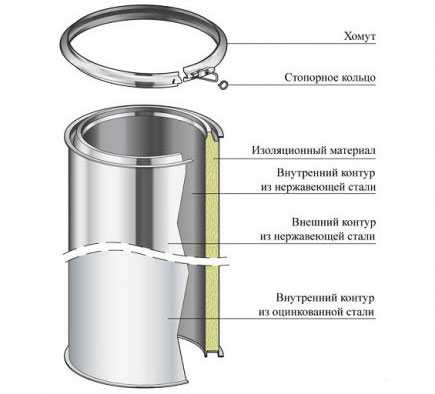

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

  • хомуты,
  • отводы,
  • прямые элементы,
  • тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.

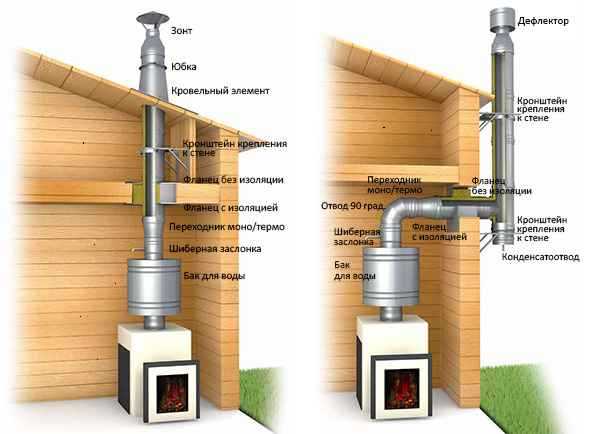

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.


Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:

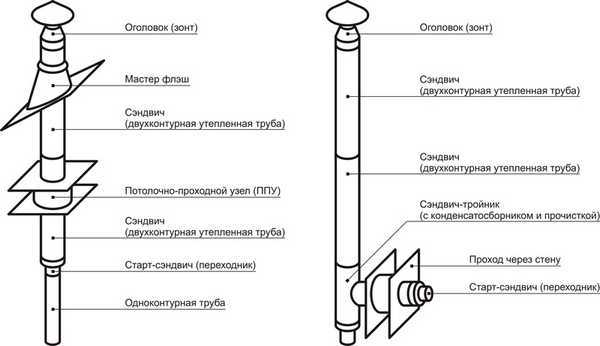

• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

o-trubah.com

Дымоход через стену — как правильно вывести

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Достоинства и недостатки дымохода через стену

Выполняя вывод дымоход через стену вы получите преимуществ:

  • дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
  • монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
  • не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
  • сохраняется целостность кровли;
  • выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

  1. Обязательным условием для установки дымохода через стену является утепление труб.
  2. Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
  3. По словам специалистов у наружной газоотводящей трубы невысокая производительность.
  4. Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

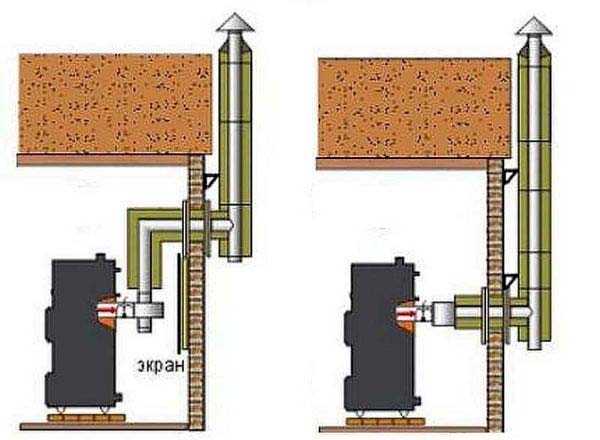

Осуществить вывод дымохода через стену можно двумя способами:

  1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
  2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

  1. Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
  2. Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
  3. Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
  4. Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
  5. В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
  6. Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
  7. Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
  8. Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
  9. Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

teplofan.ru

Дымоход через стену становится все более популярным, и вот почему

Чаще всего дымоход через стену проводят потому, что при проектировании и строительстве дома не была разработана схема дымовой трубы и не решили, где и как расположить стандартный дымоход. Поговорим о том, как производится монтаж дымохода через стену в различных домах и при различных отопительных приборах. Удаление дыма таким способом имеет свои особенности, которые могут стать преимуществом или недостатком.

Вывод трубы дымохода через стену

Преимущества прохода через стену

  • Экономия места, т.е. полезной площади;
  • Дымоход через стену можно строить не в начале, а в конце, если бюджет строительства дома ограниченный;
  • Установка и проход любого дымохода через стену проще, чем сооружение стандартного внутри помещения;
  • Повышенная пожаробезопасность. делая свой печной газоотвод, вы должны помнить, что рано или поздно в нем может самопроизвольно воспламениться сажа, и температура внутри трубы достигает 1200 градусов. Если дымоход металлический и расположен внутри помещения, особенно вблизи воспламеняющихся стен или элементов декора, то пожар случится с большой долей вероятности. Адское же пламя в трубе на улице не угрожает такими катастрофическими последствиями;
  • Кирпичные дымоходы внутри помещений со временем начинают пропускать дым и угарный газ через швы, а монтаж дымохода через стену и его подсоединение к уличной трубе от этого надежно защищает;
  • В случае проблем с тягой регулировать наружный дымоход по высоте намного проще, не трогая при этом узел прохода трубопровода через стену и участок до котла.

Недостатки при проходе через стену дымоходов

  • Их обязательно нужно утеплять;
  • Уличный дымоход может потребовать отведения отдельного земельного участка;
  • Наружные газоотводные трубы имеют намного более низкий КПД, т.е. тепло от них уходит в атмосферу, а не на дополнительный обогрев помещения;
  • придется поразмыслить, как сделать дымоход через стену в бане или доме совместимым по дизайну с внешним видом здания, что не всегда удаётся;
  • При большой высоте проблемой может стать большая парусность и необходимость дополнительного крепежа.

Самые важные правила монтажа

  1. Если вы планируете вывод дымохода через деревянную стенку своими руками, потрудитесь изначально точно рассчитать диаметр трубы. Эту величину определяет мощность котла и другие характеристики. Неверный расчёт приводит к плохой тяге или большому перерасходу топлива;
  2. Запомните, что гильза имеет отверстие только для дымоходной трубы! Рядом не должно быть никаких коммуникаций;
  3. Любой выход дымохода в стену должен строго соблюдать угол, равный 90 градусам, то есть, вывод дымохода через стену желательно делать строго горизонтальным, и он не должен быть длиннее 1 м. Оптимально — 60 сантиметровый горизонтальный переход;
  4. Все вертикальные конструкции должны быть строго перпендикулярны, и это важнейший ответ на вопрос «как вывести дымоход через стену»;
  5. Из чего бы ни была сделана стена, а тем более устройство дымохода через стену в деревянном доме своими руками, требует неукоснительного соблюдения правил противопожарной безопасности! Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

  1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
  2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

Где лучше размещать выход дымохода ?

Лучше всего, если уличный дымоход будет проходить через стену со стороны фронтона. Если же это невозможно, и гильза будет выходить со стороны кровельного ската, придется сооружать еще и опорную стойку, если кровельный свес больше 40 сантиметров. Если же свес небольшой, то трубу можно пропустить прямо через него. При надлежащей огнезащите, особенно, если строится дымоход через стену в деревянном доме, он послужит дополнительным фиксатором.

Очень важно правильное крепление к стене дымоходных труб со стороны улицы. Существует два варианта такого крепления:

  • В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
  • Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку. Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

Огнезащита – прежде всего!

Печка или котел — всё равно. Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

prohlados.ru

Монтаж дымохода из сэндвич труб через стену – Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Отправить ответ

avatar
  Подписаться
Уведомление о
