Мини токарный своими руками


Всем доброго времени. В данной статье рассмотрим, как один мастер собрал мини токарный станок по дереву из подручных материалов.

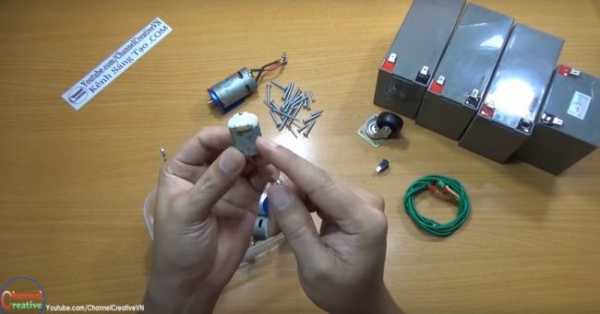

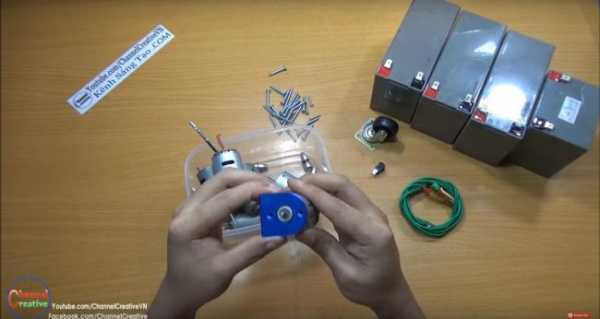

Для станка автор взял электродвигатель 775.

Угловое металлическое крепления.

Так же автору, понадобится маленький электромотор (можно не рабочий).

Ещё патрон цанговый.

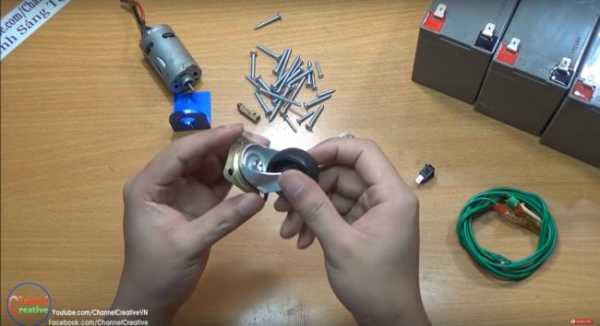

Мебельное колесо.

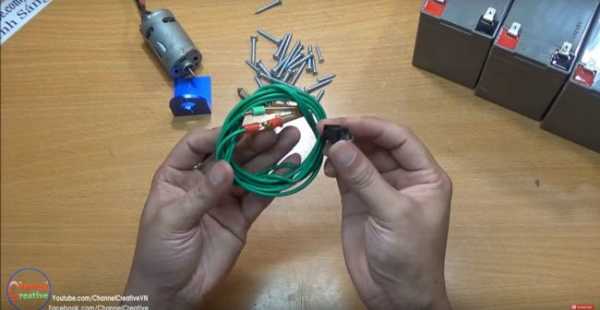

Пару проводов и выключатель.

И конечно же аккумулятор в качестве источника питания для мини станка.

Так же автору потребуется немного досок. Из них он сделает заготовки, таких размеров для будущего мини токарного станка.

После того как заготовки были вырезаны, автор покрасил их.

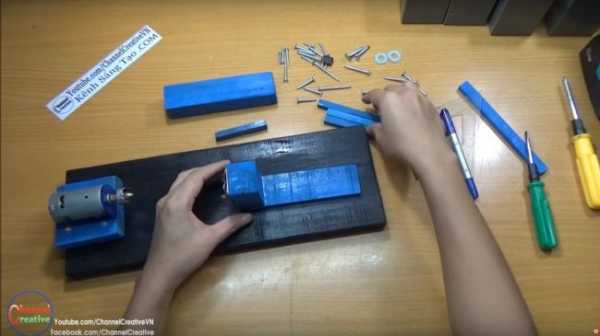

Основой корпуса станка будет самая большая деревянная заготовка, к ней автор прикрутит квадратную заготовку 7 на 7 см.


К квадратной заготовке он прикрутил металлический уголок, а на уголок укрепил электродвигатель.

Маленький моторчик автор разберёт, ему будет нужен только корпус.

Затем автор снимет гайку с патрона и под её размер сделает отверстие в корпусе от маленького моторчика.

Далее на корпусе автор нанёс разметку и отрезал всё лишнее.

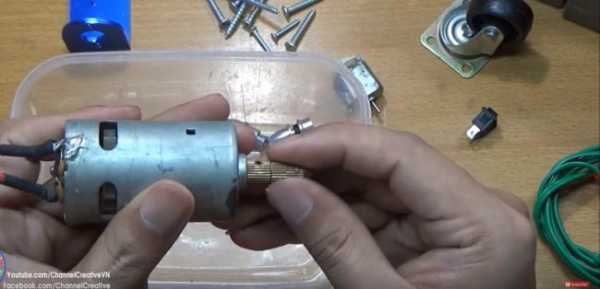

Далее установил патрон с корпусом на ось двигателя, подключил источник питания проверив работу двигателя.

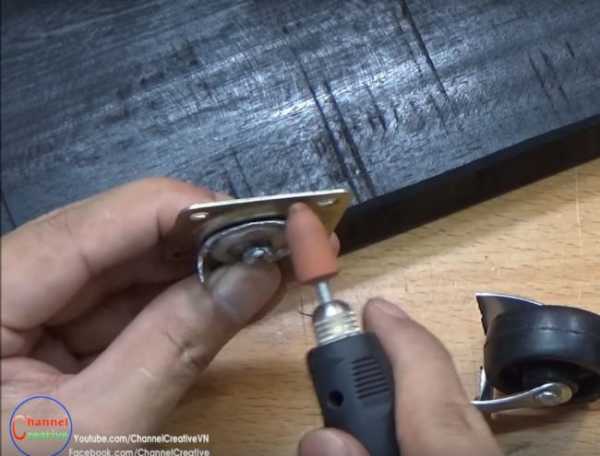

Далее от мебельного колеса автор тоже отрезал всё лишнее.

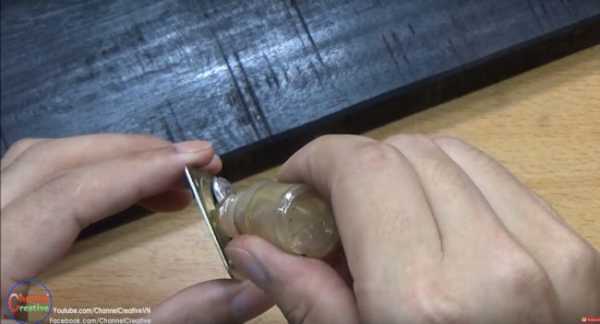

Убрав острые края срезов, хорошо смазал получившуюся деталь маслом.


Далее заготовку 3,5 на 5,5 см автор прикрутил к заготовке 4 на 15 см.

После отметил место где будет центр задней бабки.


Затем отметил места для крепления задней бабки и в этих местах сделал отверстия, размер отверстий немного меньше, чем размер саморезов которыми будет крепить. И закрепил.

Поставив готовую деталь на основания таким образом, чтобы передняя и задняя бабки были параллельны друг другу.

Далее автор взял заготовки таких размеров 1 на7 см., 1,5 на 7 см., и две заготовки 1 на 12 см., И положив их прикрутил саморезами как показано на фото ниже.

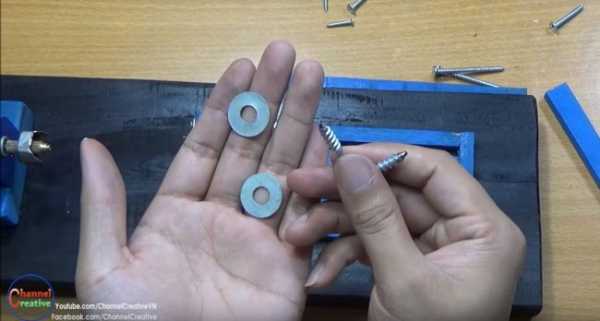

Затем он взял шайбы и шурупы и в основании сделал для них отверстие.


Так же автор на углы приклеил кусочки резины для устойчивости станка.

Далее вкрутил шурупы на свои места.

Затем автор взял две заготовки 1,5 на 16 см. И прикрутил их как показано на фото.

В конце сборки автор взял последнюю заготовку, и прикрутил её к основанию она будет служить в качестве подручника.

Затем автор приступил к электрической части, для этого он взял провода и припаял их к двигателю пустив плюсовой провод через выключатель.

Выключатель автор закрепил на горячий клей.

Концы проводов присоединил к аккумулятору.

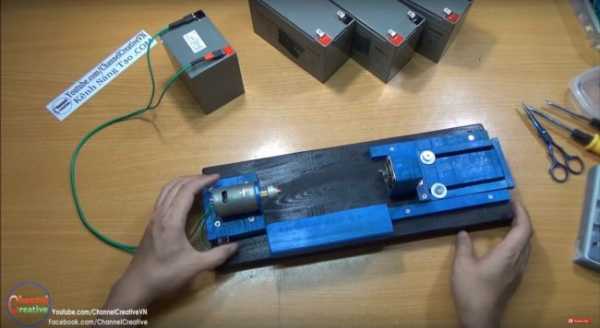

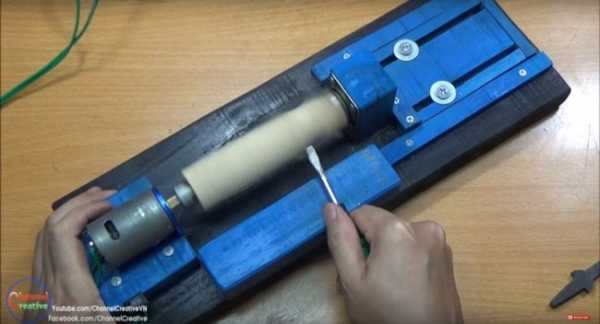

Такой вот мини токарный станочек по дереву получился у автора.

И в конце тест.

Всем большое спасибо. До новой встречи.

Видео станка:


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Токарный станок по дереву своими руками (бюджетный вариант DIY)

Преамбула.

Мысль собрать станок по дереву у меня появилась после прочтения обзора Настольный мини токарный станок (спасибо автору). Но мощность станка из этого обзора мне показалось недостаточной, а цена избыточной. Покупать более мощный - еще дороже. И я решил сделать станок своими руками, тем более что у меня без дела лежала старая дрель на 3000 оборотов в минуту (с регулятором оборотов).

Для чего дома нужен такой станок? Что полезного можно сделать с его помощью? Да ничего! Ручки для напильников, рюмки, подсвечники, шары... Ну максимум - шахматные фигуры.  Но дурная голова рукам покоя не даёт, и если я чего решил, то сделаю станок обязательно  (хоть он мне и не нужен, по большому счёту). Просто я люблю мастерить что -либо, работать руками. Хобби у меня такое.

По главной ссылке обзора - главная (по моему мнению) деталь станка, это основание с подшипником для дрели. Правда, оно продаются немного для других целей, но я его чуть модернизирую и оно подойдет для моей задачи.
Остальные ссылки (на другие запчасти) будут внутри обзора.

Что нужно, что бы собрать станок? Совсем не много. Самое главное - хомут для дрели и задняя бабка. Остальное - на ваше усмотрение. Я выбрал вот такой набор запчастей (цены указаны на момент покупки):

  1. Хомут для дрели с подшипником - 8 $;
  2. Бабка с вращающимся конусом - 16$;
  3. Упор для заготовки в виде сверла-коронки - 0,81 $;
  4. Патрон под резьбу  (куплен на рынке) - 3$;
  5. Профиль П-образный - 1.5$
  6. Несколько кусочков фанеры ~ 3$;
  7. Крепежная фурнитура (саморезы, болты, гайки) ~ 1.5$;

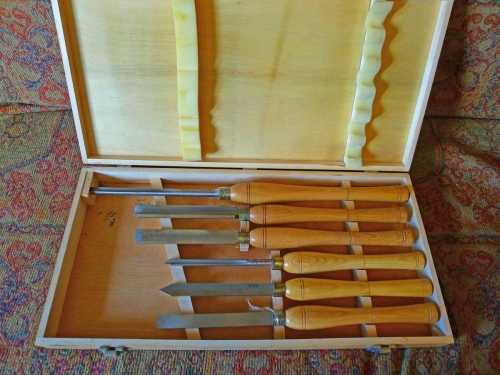

  8. Набор резцов по дереву - 1.2$;
  9. Старая дрель, имеющаяся почти у каждого мужчины;
  10. 2-3 часа свободного времени и ведро энтузиазма - 0$;
  11. Две руки, растущие не из Ж... - бесценно.


Ну и конечно все было куплено с кэшбэком летишоп (ссылка реф). Помогает сэкономить. Я обычно коплю-коплю кэшбэк, а потом трачу его на покупку чего то не очень нужного (такого, как запчасти к этому станку), на что потратить "живые" деньги жалко..

Вторая по важности деталь в станке - задняя бабка. Пару слов про бабку. С виду бабка сделана хорошо, конус на закрытом подшипнике.
Токарный станок по дереву своими руками (бюджетный вариант DIY)
Но я ей остался недоволен, и если кто то захочет повторить мой "подвиг", то рекомендую поискать что то более подходящее в качестве задней бабки. Можно использовать вариант попроще и подешевле за 8.71$
Токарный станок по дереву своими руками (бюджетный вариант DIY)
Либо доработать "бабку", как это сделал я. Размеры "Бабки", ее слабые места и доработку см под спойлером

скрытый текст↓
Размеры "бабки"
Токарный станок по дереву своими руками (бюджетный вариант DIY)

"Вороток" сделан плохо, прокручивает, ему просто не за что зацепиться малюсеньким винтиков. Дорабатывается легко, см фото
Токарный станок по дереву своими руками (бюджетный вариант DIY)
Сама рабочая часть бабки так же плохо держится в "тисках", винт слабый, не может он ее затянуть как надо. Дорабатывается тоже легко, см фото
Токарный станок по дереву своими руками (бюджетный вариант DIY)

Итак, все, что нужно - собрано. В качестве

www.taker.im

способы изготовления и подробное описание

Древесина – это один из материалов, который легко поддается обработке. Причем для работы не нужны какие-либо сложные инструменты, достаточно простого набора. А вещи, которые выходят из-под стамески, будут поражать своей красотой и функциональностью. На токарных станках можно сделать любые изделия, которые имеют форму вращения – это и балясины для лестниц, и ручки для различного инвентаря, и даже кухонные принадлежности. В статье мы постараемся максимально подробно рассказать о том, как сделать токарный мини-станок по дереву своими руками.

Назначение станка

Главное назначение устройства – это изготовление изделий из древесины, у которых форма либо цилиндрическая, либо близкая к ней. При помощи станка у вас получится сделать прекрасную лестницу для крыльца загородного дома. Ведь с помощью топора и рубанка выполнить всю работу вряд ли получится. А вот сделанный своими руками токарный мини-станок по дереву легко справится с поставленной задачей.

Если набить руку, то вы сможете существенно экономить на различных элементах декора. Даже можно запустить свой старт-ап – делать и продавать изделия. На рынке очень ценятся изделия из дерева, выполненные вручную. Нужно ли обзаводиться таким инструментом – решать, конечно, только вам. Если планируете сделать всего парочку ручек из дерева, то разумнее их приобрести, благо стоимость не очень высокая. Но если есть желание развиваться и изготавливать более серьезные конструкции, то лучше обзавестись станком.

Как работает станок и из чего состоит?

Работает станок по очень простому принципу. Заготовка в форме цилиндра размещается и фиксируется по оси вращения. При помощи специального механизма заготовка приводится в движение. Для того чтобы придать заготовке нужную форму, к ней просто подводят резцы или напильники.

Основные элементы конструкции:

  1. Станина с закрепленными на ней составными частями.
  2. Электропривод.
  3. Передняя и задняя бабки.
  4. Подручник.

Чтобы работать на станке было максимально комфортно, необходимо использовать устройства для регулировки скорости вращения электродвигателя. Если речь идет о профессиональных станках, то в них используется полноценная коробка смены передач. В самом простом случае это ременная передача с несколькими шкивами, имеющими различный диаметр. Но гораздо эффективнее использовать электронный регулятор оборотов или частотный преобразователь.

Как сделать станину?

Станина – это непосредственно рама, на которой осуществляется монтаж всех составляющих станка. От того, насколько она надежна, зависит качество всего агрегата. Поэтому при изготовлении лучше всего использовать уголок из стали. Допускается применять профильные трубы (только прямоугольного сечения, так как у них сопротивление изгибу выше).

Сначала необходимо наметить все размеры будущего станка. Этот показатель будет зависеть от того, в каких целях планируется использовать деревообрабатывающий станок. В среднем размер должен быть около 80 см – этого хватит, чтобы самостоятельно делать любые украшения для дома. Заготовки для станины вырезаете при помощи болгарки или ножовки по металлу.

Уложите на расстоянии 5 см две профильные трубы. Обратите внимание на то, что они должны лежать ровно. С помощью струбцин зафиксируйте продольные элементы станины – всего их будет три. Две из них устанавливаете по краям, третью же необходимо расположить примерно в 20 см от левого края. Этот элемент послужит опорой для передней бабки. Это примерные данные, они могут отличаться, напрямую зависят от модели электродвигателя и шкивов.

Качественным и надежным швом теперь соединяете все элементы станины. Сразу нужно определиться с тем, для чего будете использовать токарный мини-станок по дереву. Своими руками все элементы изготовить несложно. Вы можете установить конструкцию как на столе, так и смонтировать отдельно на полу. Если выберете второй вариант, то придется сделать ножки. В качестве материала можно использовать деревянный брус, металлический уголок или профтрубу. А можно использовать старый верстак или надежный столик.

Какой двигатель использовать?

Основная деталь привода – это электрический двигатель. Главный параметр его – это мощность. Для домашнего использования подойдет любой асинхронный мотор, у которого мощность от 1,2 до 2 кВт. Но обратите внимание на то, к какой сети подключается мотор. Если к однофазной, то проблем не возникнет. Но если к трехфазной, то придется использовать конденсаторы для сдвига напряжения. А это уменьшит мощность двигателя. Поэтому рекомендуется приобрести недорогой частотный преобразователь.

Если вы хотите сделать небольшой настольный токарный мини-станок по дереву своими руками, то достаточно будет мотора от стиральной машинки. Конечно, работать с крупными заготовками он вряд ли сможет, но вот мелкие изделия сделать на нем не проблема.

Привод: ременной или прямой?

Для того чтобы привести в движение заготовку, можно использовать один из распространенных методов. Самым простым является прямой. Заготовка при этом устанавливается непосредственно на валу электромотора. Но у привода такого типа имеется ряд недостатков. Во-первых, это невозможность корректировать скорость вращения (правда, минус этот отпадает, если использовать регуляторы или ПЧ). Во-вторых, нагрузка на электромотор довольно существенная. Как бы вы ни центровали заготовку, обязательно появится сильная вибрация.

Для того чтобы обезопасить электромотор от поломок, лучше всего сделать ременную передачу. Кстати, если есть желание, то заменить ее можно цепной. Такой токарный мини-станок по дереву для дома сможет работать в самых разных режимах. Вот только ее придется время от времени смазывать. Электромотор при такой схеме привода должен располагаться поодаль от оси вращения обрабатываемой заготовки.

Если применить несколько шкивов, имеющих различный диаметр, у вас получится регулировать скорость вращения без сторонних устройств. Если вы планируете изготовить токарный мини-станок по металлу своими руками, то рекомендуется использовать ремни с тремя и более ручейками (например, от генераторов автомобилей).

Передняя и задняя бабки

Заготовка должна располагаться между двумя устройствами, которые называются бабками – передняя (ведущая) и задняя (неподвижная). Передняя бабка – это конструкция из металла в форме буквы П. На подшипниках между боковыми гранями устанавливается вал и шкивы. Корпус желательно делать из толстой стали. Вся конструкция надежно соединяется при помощи болтов.

Задняя бабка необходима для того, чтобы поддерживать заготовку, чтобы она свободно вращалась. Поэтому заготовку нужно время от времени смазывать в точке соприкосновения с бабкой. Стоимость готовых элементов для промышленных станков не очень высокая, поэтому можно приобрести его на рынке. Но если нет возможности сделать это, то можно использовать патрон от мощной дрели. В него устанавливаете штырь из металла с заостренным концом. Обе бабки крепятся на станине, их оси вращения должны идеально совпадать. Это основное требование, которое предъявляется к самодельному токарному мини-станку по дереву.

Подручник

Подручник – это часть станка, на который инструмент будет опираться при работе. Выполнить эту деталь можно по-разному. Главное, чтобы вам было впоследствии удобно пользоваться станком. Простейший подручник – это простой уголок, закрепленный на основании. Причем верхняя кромка должна находиться напротив оси вращения бабок.

Конструкция из электрической дрели

Можно изготовить токарный мини-станок из дрели своими руками. Наверное, у вас найдется хотя бы одна электрическая дрель. Этот инструмент является универсальным. Сделать из нее простейший токарный станок не составит труда. Придется, правда, изготовить надежную станину. И дрель будет выполнять одновременно функции привода и передней бабки. Главное – надежно закрепить корпус дрели на станине.

Простейшая конструкция – это доска или толстая фанера, на которой устанавливается упор с фиксатором и задняя бабка. Как видите, сделать своими руками токарный мини-станок – это не такая уж сложная задача. Зато при помощи такого оборудования можно не только украсить свой дом, но и вполне прилично зарабатывать.

fb.ru

Токарный станок по дереву своими руками


Доброго времени суток всем самоделкиным. Когда хочется сделать что-то красивое, хочется применить какие-либо технологии для облегчения этого. Именно в этой статье я расскажу, как сделать токарный станок по дереву, с помощью которого можно воплотить свои творческие идеи в жизнь.

Чтобы сделать токарный станок своими руками нам понадобится:
• Доска, в моем случае толщиной около 5 см, длиной 30 см, а ширина 15 см
• Паркет, вполне хватит двух штук.
• Инструменты, такие как ножовка, шуруповерт или отвертка, наждачка, шурупы, хватит порядка 10 штук длиной 45 мм, ручной лобзик.
• Алюминиевые пластинки.
• Дюпель строительный.
• Вал с любого кассетного магнитофона.
• Электродвигатель, я использовал с видика.
• Толстая спица от велосипеда или шампур в виде спицы.
• Болт с гайкой.


Перед сборкой соберемся с силами и приступим. И вот все детали собраны, приступаем к самому интересному, собираем станок. Понадобиться доска довольно тяжелая,чтобы станок имел хорошую прочную станину, подходящий брусок я нашел у себя в гараже, сделан он из склеенных кусочков дуба, с виду похож на паркет.

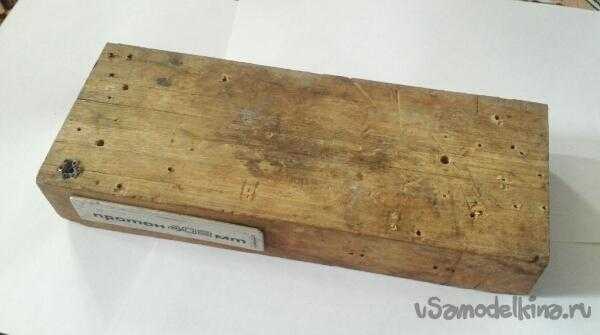

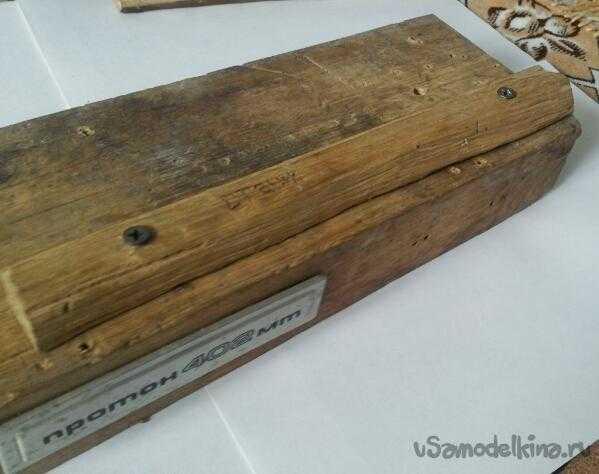

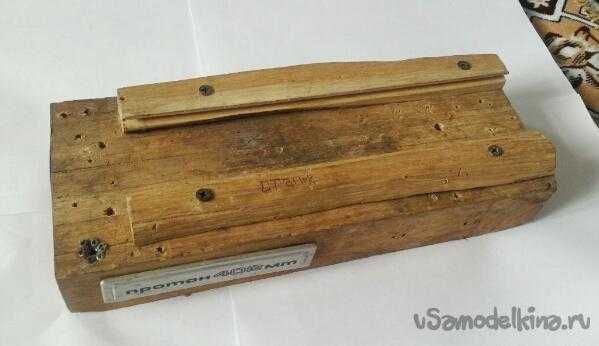

На бруске замеряем максимально нужную длину для заготовки и отпиливаем такой длины две половины паркета, одна должна быть с внутренним пазом, а другая с наружным.


Сначала прикрутим одну из них, не важно какая будет первая.

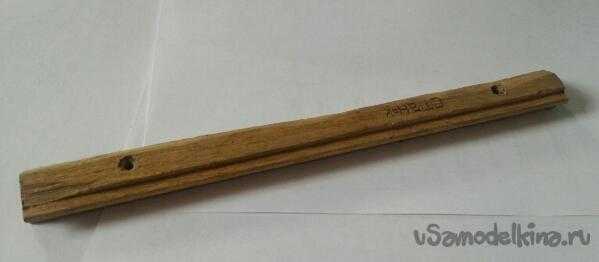

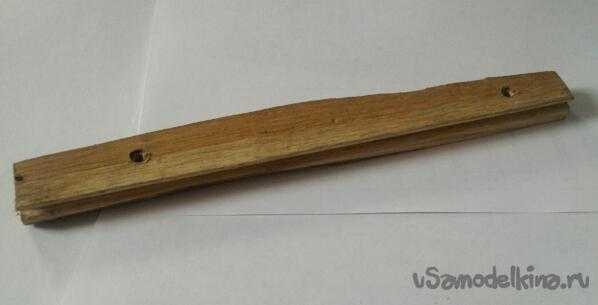

После этого надо поставить к ней в паз целую паркетину, и после этого прикручиваем вторую половину паркета так, чтобы целая паркетина свободно перемещалась вперед и назад на пазах, это будет наша задняя бабка станка.

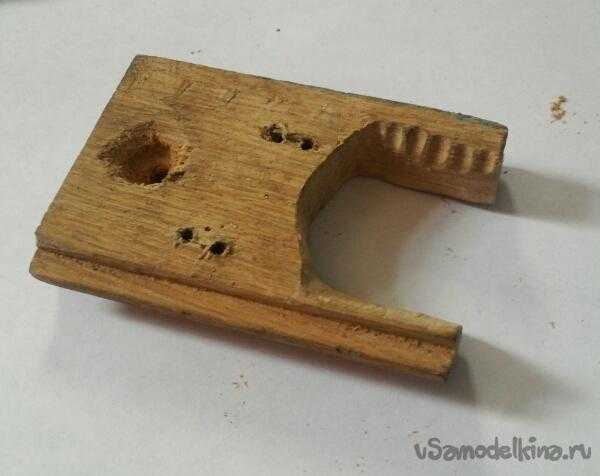

Приступим к выпиливанию задней бабки, хватит маленького кусочка паркета длиной 10 см, на ней нужно выпилить лобзиком половину верхнего края, как на фото.

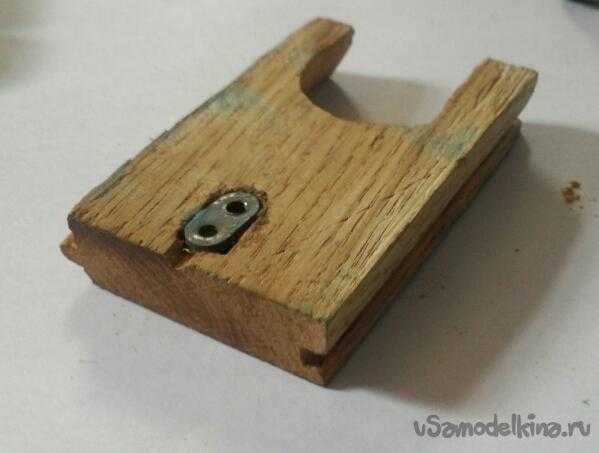

Снизу сверлим отверстие для гайки, после приклеиваем ее на это место, а сверху нее будет болт, он и будет фиксировать заднюю бабку.


Следующий шаг, установка дюпеля на задней бабке, через небольшую проставку из дерева крепим его с помощью пластины алюминия на два шурупа, на фото все хорошо показано.

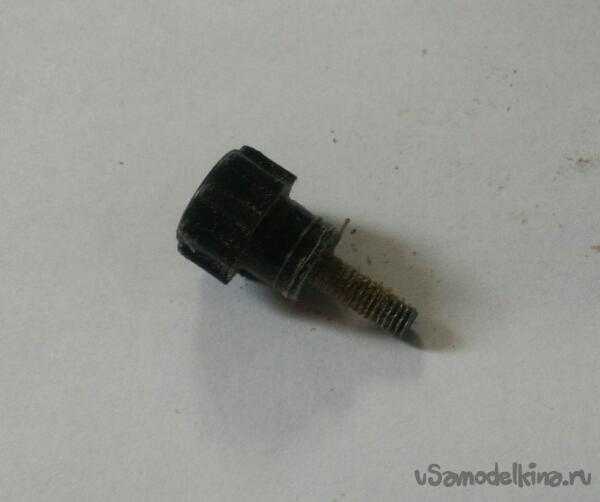

Для дюпеля лучше придумать какую-нибудь ручку. Например с громкости магнитофона.

Проверяем, задняя бабка хорошая перемещается и фиксируется на пазах. Для того чтобы резак держался крепко, делаем для него опору, необходимо из спицы или шампуры такой же формы сделать подставку для ножа при работе, выглядит она так, крепим на два шурупа.

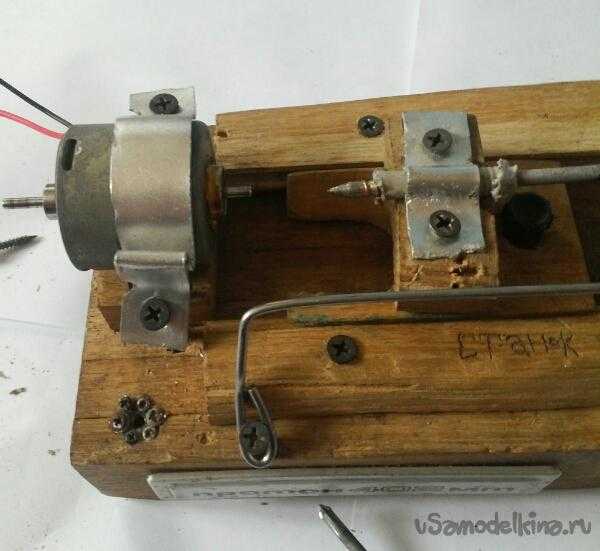

После задней бабки переходим к передней бабке. Через такую же толщиной проставку ставим двигатель, лучше найти 12 вольтовый, чтобы запитать его от блока компьютера, который сейчас найдется у почти каждого радиолюбителя или самоделкина, этот двигатель закрепляем пластинкой алюминия на два шурупа.

До того как крепко затянуть шурупы, нужно подложить под него кусочек камеры с обеих сторон, чтобы не было вибраций, также камера будет способствовать хорошим уплотнителем и двигатель никуда не уедет, после нужно отцентровать вал двигателя с дюпелем задней бабки, а затем уже затягиваем шурупы.

Двигатель установлен, теперь нужно сделать вал, для того чтобы закрепить потом на ней любую нужную заготовку, заготовки как правило из дерева, поэтому можно и сделать вал из пластика, его я снял из сломанного магнитофона, отверстие как раз подошло к двигателю, если же у вас вал двигателя не совпадает с валом передней бабки,то его можно закрепить на термоклей, после отцентровав вал,в моем случае все нормально.

Затем откусив плоскогубцами два кусочка спицы, нагрел их на газовой плите,делаем это осторожно, держа две спицы в плоскогубцах, не давая остыть нашим креплениям-штырькам вплавливаем их в вал, даем время остыть, получилось неплохо, заготовка будет уверенно держаться на валу.

Заготовка ставиться настукиванием на эти два штырька, после того как заготовка скрыла эти штырьки можно подгонять заднюю бабку, ее так же необходимо зафиксировать затяжным болтом.

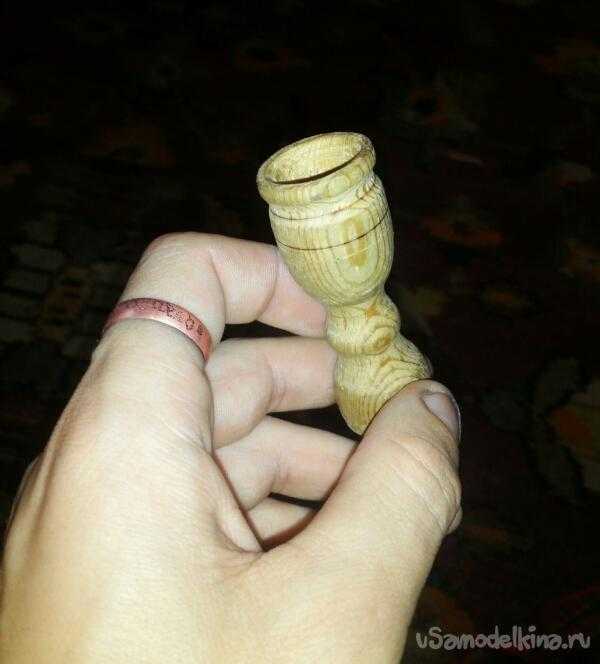

Конструкция станка по дереву получилась не такой и сложной, в то время как подобные магазинные устройства стоят больших денег, в нашем же случае при минимуме затрат, станок обретает полную работоспособность при наличии блока питания, я использовал компьютерный, его мощности хватает с головой. В завершении обработанная на станке заготовка, выглядит она довольно хорошо и по-своему оригинально, мною на этом станке было сделано пару вешалок.


Всем удачных самоделок и красивых резных изделий. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Токарный станок по дереву своими руками

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

  1. Целесообразность изготовления токарного станка по дереву своими руками
  2. Конструктивные элементы токарного станка
  3. Как сделать токарный станок по дереву своими руками
  4. Токарный станок из двигателя от стиральной машинки
  5. Мини токарный станок по дереву своими руками

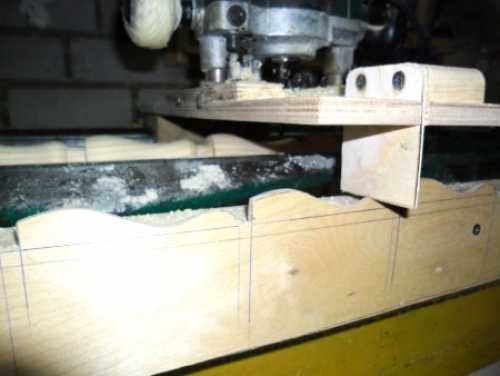

  6. Изготовление токарно-копировального станка
  7. Особенности изготовления токарно-фрезерного станка по дереву своими руками

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие – профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка – его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками – отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

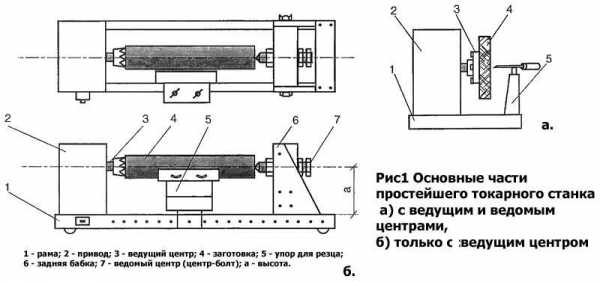

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

  1. Станина – основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
  2. Поперечная балка П-образной формы.
  3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора – 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.

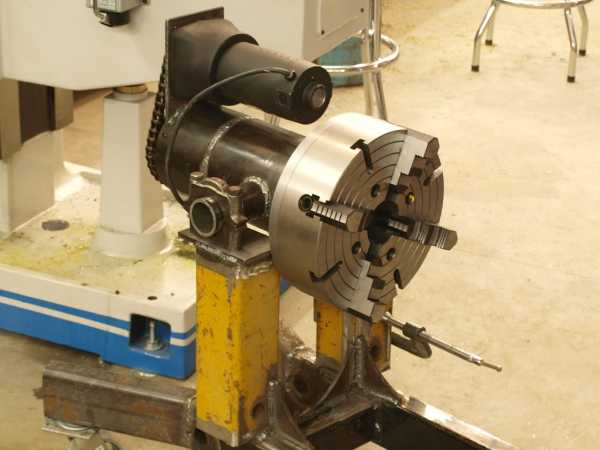

  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Вращающийся элемент.
  7. Упор для размещения инструмента или заготовки.
  8. Опора для подручника.
  9. Направляющая балка.
  10. Стойка для задней бабки.
  11. Обоймы.
  12. Металлические пластины под упор узловых соединений.
  13. Поперечная направляющая.
  14. Винты для фиксации.
  15. Опорная ось.

Главные исполнительные детали токарника – задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

  • балясиною – центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
  • трезубцем – патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
  • копиром – для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

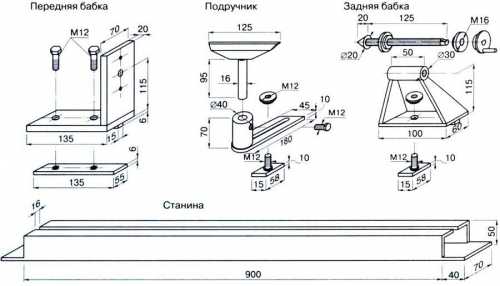

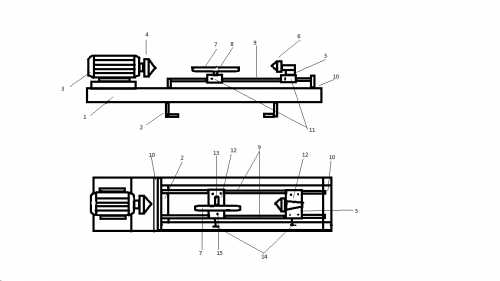

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

  • длина – 80 см;
  • ширина – 40 см;
  • высота – 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.


Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

  1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
  2. Запчасти электродрели подойдут под роль задней бабки.
  3. Металлопрофиль  (швеллер) для изготовления станины токарного станка по дереву руками.
  4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
  5. Для компоновки конструкции пригодятся:
    • металлический уголок;
    • трубы разного диаметра;
    • полосы из стали шириною по 2 см и 4 см;
    • крепежи;

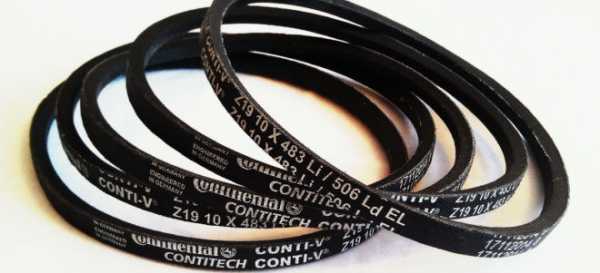

    • приводной ремень.

Из инструментов в работе будут задействованы:

  • электрическая дрель;
  • напильники;
  • болгарка;
  • сварочный аппарат и электроды.
Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

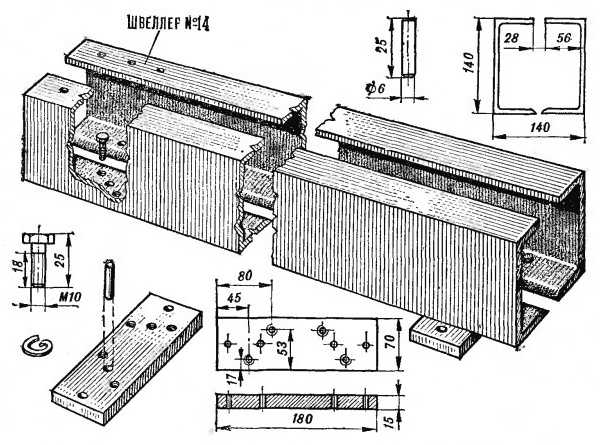

  1. Создание станины:
    • два уголка расположить на ровной плоскости полками друг к другу;
    • для сохранения параллельности между уголками расположить вкладыши с промежутком в 5 см;
    • скрепить направляющие в торцах двумя уголками;
    • закрепить детали струбцинами и приварить;
    • станину закрепить к колоде или верстаку.
  2. В корпусе подготовить прорезь для дрели и стягивающего болта. В отверстие установить дрель и стянуть ее крепко винтами.
  3. Центровая часть бабки изготавливается из металлостержня, с одного края сужающегося в конус. За 1,5 см до конца стержня напилить резьбу и накрутить гайку.

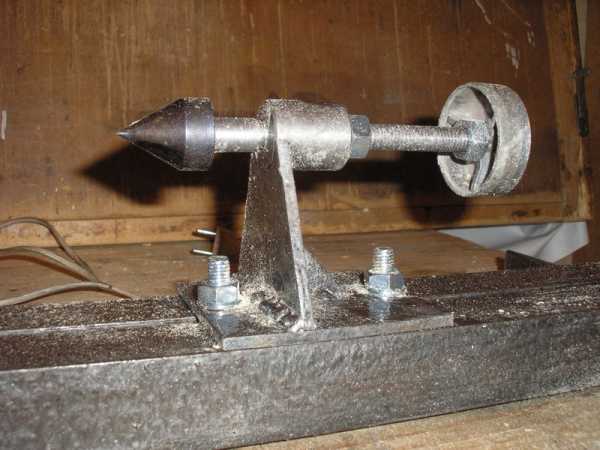

  4. Подготовка задней бабки:
    • из закаленной стали подготовить заготовку;
    • вытачать внутри детали втулку с резьбою с параметрами М14*1,5;
    • с торцевой стороны подготовить отверстие для стопорного болта;
    • с края втулки сделать резьбу М24*3 для размещения гайки;
    • подобрать маховик с водопроводного крана;
    • из металлической полосы размером 6-10 мм изготовить скобу;
    • диаметр цилиндрической оправки – около 1,5 см; края скобы закрепить сваркой к трубе;
    • на стойке закрепить болтами упор в форме уголка.
  5. Резцы для работы можно сделать самостоятельно из полотна инструментальной стали.

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

  1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
  2. Двигатель от стиральной машинки прикрепить к передней бабке.
  3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
  4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам – основе станка. Упор и задняя бабка – подвижные механизмы.
  5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
  6. Сначала подготовленные детали скрепляются точечной сваркой, а потом – соединяются окончательно сварочными швами.

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика  и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

Алгоритм сборки:

  1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
  2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
  3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
  4. Закрепить полученную «башню» четырьмя саморезами.
  5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
  6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок – в дальнейшем на него крепятся шаблоны. Размер бруска – 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки – к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

  • рабочую зону с фрезером придется передвигать вручную – в процессе обработки подвижную часть может заклинивать;
  • техника пригодна для копирования простых элементов;
  • для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

  1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
  2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот – большого размера. Сопряжение деталей посредством ремня.
  3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

strport.ru

мини, простой, видео-инструкция как сделать чертежи, фото и цена

Все фото из статьи

Из древесины можно создать множество самых различных изделий, но для проведения работ требуется определенное оборудование. Сделать простой токарный станок по силам практически любому домашнему мастеру, для его изготовления не нужно множество элементов, он состоит из нескольких основных частей.

Мы рассмотрим, как собрать конструкцию и какие узлы понадобятся для проведения работ, потратив немного времени, вы получите надежную и практичную конструкцию для проведения токарных работ по дереву.

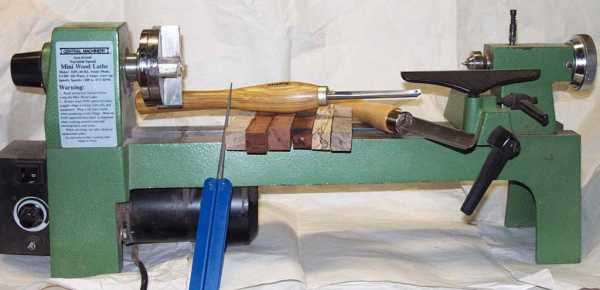

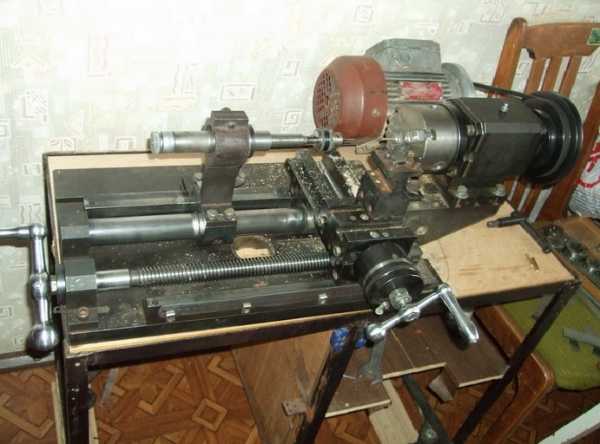

На фото: такой мини-станок подходит для широчайшего спектра работ

Что понадобится для проведения работ

Для изготовления конструкции используются различные подручные узлы, рассмотренный ниже вариант — это своего рода ориентир, вы можете менять элементы на другие при условии обеспечения надежности и производительности. Рассмотрим, какой инструмент должен быть под рукой для выполнения работ:

Сварочный аппаратНеобходим для изготовления прочной и надежной станины, а также для других узлов. Если у вас нет навыков работы с данным видом оборудования, то лучше воспользоваться услугами специалиста, цена услуг не будет слишком большой
Болгарка по деревуСложно представить любые работы с металлом без этого инструмента, с его помощью производится резка и шлифовка различных элементов. Чаще всего хватает небольших приспособлений с размером диска 125 мм, не забудьте заранее запастись отрезными и шлифовочными дисками, так как при интенсивной работе они расходуются доно быстро
Приспособления для нарезки резьбыЗачастую требуется нарезка резьбы на соединительных и фиксирующих узлах. Для наружной резьбы используются плашки, для внутренней – метчики. Естественно, шаг резьбы на обоих элементах должен совпадать
Оборудование для сверленияЭто может быть стационарный станок или электродрель. Существуют и ручные варианты, но работа с их помощью отнимет много сил и займет длительный промежуток времени. Также необходимо иметь под рукой набор сверл, чтобы вы могли быстро сделать отверстия разного диаметра

Важно! Также заранее позаботьтесь о подведении электроэнергии к месту расположения оборудования, особенно если будет использован трехфазный двигатель.

Для работы на станке необходимо, чтобы вокруг него было свободное пространство

Конструкция и особенности ее сборки

Для начала разберемся, из чего состоит оборудование. Проще всего найти готовые чертежи токарного станка по дереву – своими руками сделать их без соответствующего опыта весьма проблематично.

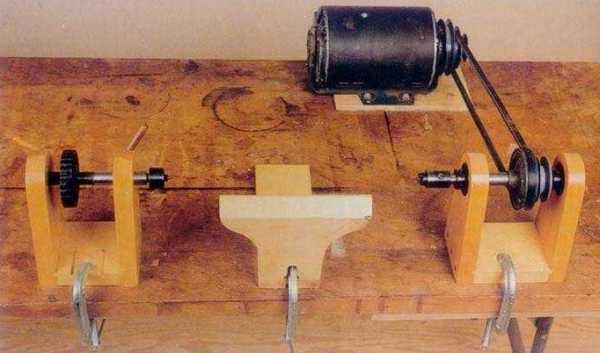

Так выглядит простейшее приспособление, снизу или сбоку располагается двигатель

Составные части станка

Каждый элемент очень важен, и без него собрать конструкцию вряд ли удастся:

  • Рама служит опорой для всех элементов, поэтому к ней предъявляются повышенные требования надежности и прочности. Чаще всего в качестве материала изготовления используется швеллер, уголок или профильная труба с квадратным или прямоугольным сечением. Толщина элементов должна быть достаточной для того, чтобы выдержать даже значительный нагрузки без вреда для конструкции, ведь сохранение геометрических параметров очень важно.

Швеллер – очень надежный и долговечный вариант

  • Передняя бабка служит для закрепления деталей, она вращается, но в корпусе зафиксирована неподвижно, то есть регулировать ее положение нельзя. В передней части располагается шкив, через который усилие передается на бабку, которая и вращает заготовку. Конструкция должна быть надежной и ровной, чтобы в процессе работы не возникало вибрации и биения, так как это приводит к ухудшению качества работ.

В самых миниатюрных приспособлениях передняя бабка небольшая и совмещена со шкивом на одной оси

  • Усилие передается через ремень, это самый простой вариант, который отличается тем, что реализовать такую конструкцию просто, а найти ремни нужной длины не составит никаких проблем. Самое главное – контролировать натяжение для оптимальной передачи усилия на ведущий узел.
  • Задняя бабка служит для крепления заготовки, благодаря тому, что данный элемент подвижен, вы можете устанавливать заготовки разной длины, их размер ограничен лишь длиной станины. Там же расположен и ведомый центр, который чаще всего представляет собой подшипник, который обеспечивает вращение. Очень важно обеспечить простую и надежную конструкцию фиксации положения задней бабки, чтобы она не двигалась в процессе работы.

Задняя бабка может оснащаться дополнительным винтовым прижимом для наиболее надежной фиксации заготовок

  • Упор для резца представляет собой конструкцию, которая располагается между передней и задней бабкой, на которой находится небольшая платформа для того, чтобы упирать в нее инструмент в процессе работы. Узел должен быть изготовлен так, чтобы его положение можно быть быстро зафиксировать и при необходимости передвинуть без лишних затрат времени.
  • Электродвигатель является одним из важнейших элементов, так как от этого элемента напрямую зависит мощность оборудования. Выбор конкретного варианта зависит от того, какие задачи вы собираетесь выполнять и какого размера заготовки будете обрабатывать. Иногда требуется использование трехфазных моторов, для них надо дополнительно подвести линию, что сопряжено с большими затратами.

Двигатель может располагаться снизу или сбоку от рамы конструкции

Важно! Мощность двигателя должна подбираться с запасом, если он будет постоянно работать на пределе возможностей, то срок его службы значительно сократится. Кроме того, во время работы конструкция будет сильно нагреваться.

Сборка

Инструкция по тому, как собирать токарные станки по дереву своими руками, выглядит следующим образом:

  • В первую очередь сваривается очень надежная станина, для ее изготовления можно использовать различные металлические элементы. Одна из самых важных частей – система, по которой будет передвигаться задняя бабка, ее лучше всего сделать из 14-го швеллера, он располагается так, чтобы посередине оставалась прорезь, ниже показана простая и понятная схема, которая позволит вам разобраться в том, как нужно крепить между собой элементы.

Крепление проще всего произвести при помощи пластин и болтов, в этом случае конструкция будет разборной

  • Следующий важный этап – изготовление узла для крепления электродвигателя, как отмечалось выше, он может располагаться снизу или сбоку. Расположение мотора подбирается таким образом, чтобы его шкив в итоге расположился по линии шкива ведущего узла. Чаще всего к раме приваривается кронштейн, а к нему двигатель присоединяется посредством болтов.
  • Ведущий узел должен располагаться на одном или двух подшипниках, с одной его стороны крепится шкив аналогичный тому, что расположен на двигателе, а со второй устанавливается передняя бабка, которая может представлять собой патрон с планшайбой, как показывает практика, такой вариант наиболее удобен в работе и отличается надежностью и долговечностью.

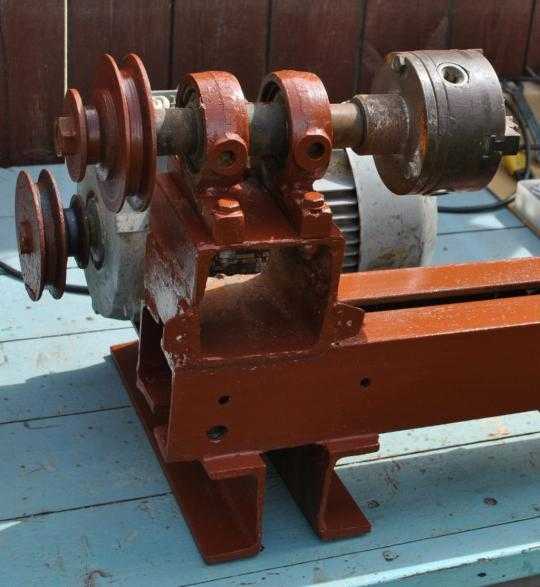

Так выглядит ведущий узел и мотор, установленные на раме

  • Задняя бабка состоит из системы скольжения по направляющей с болтами или зажимами для фиксации, а также из системы зажима заготовок. Конструкция этого узла может быть разной, вам необходимо решить, что удобнее лично для вас, самое главное – прочность изделия и его геометрическая правильность, любые искривления и перекосы недопустимы.
  • Упор для резца представляет собой систему, которая также двигается по направляющей конструкции рамы, сама опорная площадка должна находиться с отклонением от оси примерно на 10 см, но лучше предусмотреть возможность регулировки расстояния, если вдруг вы решите обработать толстую деревянную заготовку, то просто передвинете упор подальше.

Так выглядят задняя бабка и упор для резца, установленные на раме

Важно! Передняя, задняя бабка и упор для резца должны располагаться на одном уровне, это очень важно для обеспечения удобства работы и достижения наилучшего результата.

  • После сборки необходимо подключить электричество, если у вас нет опыта проведения подобных работ, то лучше вызвать специалиста, так вы гарантированно получите надежную и безопасную систему.
  • Все движущиеся узлы – шкивы и ремень- желательно закрыть кожухом, который можно изготовить из жести. Конструкция окрашивается для придания ей более привлекательного вида и защиты от возникновения коррозии.

Вывод

Справиться с работой проще, чем кажется на первый взгляд, но затратить определенные средства и время все-таки придется. Очень важно делать все максимально надежно и точно, чтобы станок в процессе работы не разбалтывался, видео в этой статье поможет разобраться в некоторых технических моментах более подробно.

rubankom.com

Токарный станок по дереву своими руками (самодельный)

Токарный станок – мечта любого столяра, потому что с его помощью можно изготавливать самые разнообразные вещи и элементы декора для оригинального оформления дизайна, изготовления красивой мебели или отдельных эксклюзивных предметов. Но покупка такого оборудования зачастую оказывается невозможной из-за высокой цены и не каждый сможет себе позволить его приобретение.

Что потребуется для изготовления станка?

Если купить сложно, то можно сконструировать самодельный токарный станок по дереву. На самом деле его конструкция не такая уж и сложная, достаточно немного поразмыслить и иметь хотя бы мизерное абстрактное мышление. Дело в том, что универсального оборудования нет, и каждый мастер хочет иметь максимально комфортный и удобный агрегат, поэтому решает изготовить его самостоятельно.

Основные элементы токарного станка:

  • основа конструкции – станина;
  • двигатель;
  • вращающийся элемент;
  • упор для размещения заготовки;
  • направляющая балка;
  • передняя и задняя бабка;
  • стойка для задней бабки;
  • опорная ось.

Перед тем как сделать токарный станок по дереву, необходимо изучить имеющиеся предложения и варианты готового оборудования от других мастеров. В любом случае цена самодельного станка окажется намного меньше, чем стоимость покупки нового оборудования заводского производства. Но, кроме готовых моделей, в продаже имеются станки наборами.

Его стоимость намного ниже, чем цена целого станка. Поэтому если нет материалов, необходимых для конструирования оборудование, то всегда можно заказать себе комплект и собрать его. А для создания станины и направляющих имеются приложенные чертежи.

Токарный станок по дереву обладает преимуществом по сравнению с металлообрабатывающим оборудованием. Его станина и несущие детали могут быть изготовлены из той же древесины, что намного упрощает процесс, потому что из этого материала можно сделать все что угодно.

Самодельный токарный станок по дереву своими руками

Из чего можно сделать станок?

В качестве мотора для самодельного токарного станка по дереву можно использовать все, что крутится:

  • Дрель. В качестве приводного электрического механизма может быть применена обычная дрель. Важно понимать, что продолжительная работа без паузы способствует повышенному износу электроинструмента. Но для кратковременных операций она является отличным вариантом, тем более, когда других вариантов нет.
  • Шуруповерт. Сделать мини токарный станок по дереву своими руками можно из шуруповерта. Этот вариант и вовсе является универсальным, так как оборудование можно перевозить и работать с ним где угодно. А если электроинструмент питается от напряжения 12В, то в качестве источника можно применить автомобильный АКБ.
  • Асинхронный двигатель. Самым лучшим вариантом приводного устройства для точения древесины является асинхронный электродвигатель. Но им сложнее управлять, нежели двигателем постоянного тока. Зато посредством ременной передачи и примитивной коробки скоростей или использования редуктора вполне можно сделать качественные и производительные токарные станки по дереву своими руками.
  • Двигатель от стиральной машины. Одним из самых удачных типов самодельного токарного станка по дереву является конструкция с использованием двигателя от стиральной машины Indesit. Мотор довольно мощный и имеет большой крутящий момент, поэтому тяга будет хорошая. А для регулирования скорости вращения можно найти массу электрических схем на тиристорах, симисторах или даже транзисторах с обратной связью.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

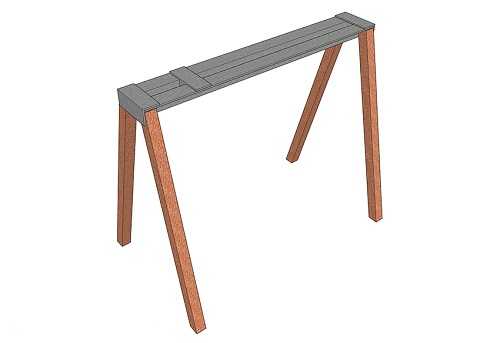

Для такого токарного станка подойдет деревянный каркас. Потому что для обработки дерева не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

  • длина – 90 см;
  • ширина – 50 см;
  • высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

  • металлические уголки;
  • трубы разного диаметра;
  • стальные полоски шириной 2 см и 4 см;
  • различные крепежи;
  • ремень для привода.

Приводный ремень для токарного станка

Этапы сборки станины:

  • два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
  • чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
  • направляющие скрепляются уголками, в торцах;
  • все детали скрепляются струбцинами и привариваются;
  • станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

Для того чтобы максимально упростить конструкцию, лучше использовать двигатель от стиральной машины или мотор постоянного тока, так как им легче управлять, изготовив примитивный тиристорный регулятор мощности.

Особенности сборки копировального аппарата

А если необходимо изготовить копию сделанного деревянного изделия, то также можно сделать токарный станок по дереву своими руками с копировальной установкой. Он даст возможность выточить одинаковую резьбу или вырезать какое-либо изделие с идеальными параметрами. Для его изготовления можно также воспользоваться деревом в качестве корпусных деталей.

Копир – это дополнительное оснащение к токарному оборудованию. Он представляет собой брус или толстый кусок фанеры с профильным пропилом в виде формы будущих заготовок. При отсутствии необходимости в копировании деталей, профиль демонтируется, а устройство используется как обычный токарный вариант для изготовления уникальных деталей.

Как один из самых подходящих вариантов для изготовления корпуса и деталей станины является клееная фанера. Она довольно прочная, легко поддается обработке режущим и шлифовальным инструментом. А благодаря наличию фанеры различной толщины можно изготавливать жесткие и устойчивые конструкции.

Видео по теме: Выбор токарного станка по дереву

promzn.ru

Мини токарный станок по дереву своими руками – советы по изготовлению и использованию

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
