Механическая вытяжная вентиляция оборудуется в следующих видах помещений – Механическая вытяжная вентиляция оборудуется в производственных помещениях

Содержание

обустройство в соответствии со СНиП

Вентиляция школы является главным элементом технического обеспечения здания. Благодаря системе проветривания, в учебном заведении комфортно находиться ученикам и преподавателям. Она отвечает за температурные показатели, воздухообмен и обеспечивает безопасность людей во время задымления.


Назначение вентиляционной системы в учебных заведениях

Вентиляция общеобразовательных учреждений регулируется положениями СНиП и учитывает все параметры микроклимата. Рассмотрим правила и способы организации приточно-вытяжных систем в здании школы в этом материале.

Основное назначение вентиляции школы состоит в создании комфортного и безопасного пребывания учеников в аудиториях и других помещениях. В учебных заведениях при этом поддерживается оптимальный микроклимат и воздухообмен для большого количества человек. А также школа должна быть оборудована системой противопожарной вентиляции и отдельными приточно-вытяжными установками в специализированных помещениях.

Особенности вентиляции учебных заведений

Ключевыми особенностями организации микроклимата в учебных заведениях являются:

  • Пребывание большого количества людей в здании — ученики, преподаватели, административный персонал.
  • Большое количество учебных помещений и комнат разного назначения.

Нормы и правила СНиП при строительстве школ регламентируют планировку и создание систем проветривания в разных помещениях.

При проектировании зданий школ и школ-интернатов должны быть учтены следующие параметры вентиляции:

  • Качество воздуха и его очистка в специализированных помещениях (лабораториях, технических кабинетах, медпункте, столовой).
  • Соотношение температуры и влажности воздуха.
  • Уровень шума при работающей вытяжной технике.

Требования СНиП

СНиП 31-06-2009 определяет все перечисленные показатели. Ещё на этапе проектирования общеобразовательных учреждений следует принимать в расчёт показатели этих нормативных актов.

Воздухообмен в расчёте на 1 человека:

  • 20 м³/ час для учебных кабинетов;
  • 20 м³/ час для столовых;
  • 80 м³/ час для спортивного зала.

Температуру воздуха в течение года поддерживают в рамках от +16 до +22 °С.

Предельно допустимые шумовые показатели для школ — 110 дБ.

Типовые варианты схем для учебных аудиторий

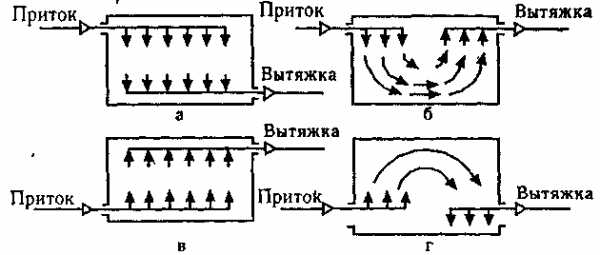

В строительстве образовательных учреждений допускается проектировать вентиляцию по устоявшимся схемам для таких объектов. Они позволяют добиться необходимой кратности воздухообмена, температурных и шумовых показателей.

Регулируемый естественный приток и принудительная вытяжка

Этот вариант системы вентиляции в школе предполагает оборудование учебных аудиторий приточными клапанами. Их монтируют в стеклопакеты или в стену. Клапаны помогают регулировать приток, фильтровать воздух, снижать уровень шума по сравнению с проветриванием через открытые окна.

В этой схеме важную роль играет и механическая вытяжная система. Она должна работать непрерывно, чтобы обеспечить нормальную кратность воздухообмена (20м

3 на человека в час). Для увеличения эффективности, вытяжку оборудуют вентиляторами.

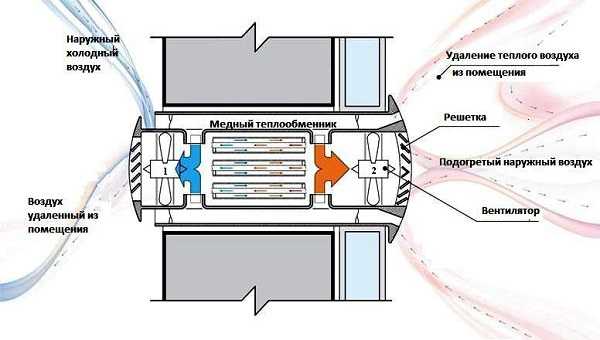

Приточно-вытяжная система с рекуперацией тепла

Такая схема позволяет поддерживать комфортную температуру в классах и кабинетах в холодное время года благодаря функции подогрева воздуха. Главным элементом этой системы является рекуператор тепла — клапан, который создаёт теплообмен между приточным и выводимым воздухом. Благодаря ему, приточный воздух подогревается от тепла воздушных масс в помещении.

Преимуществом приточно-вытяжной вентиляции с рекуперацией является энергосберегающая функция. Если используется схема без рекуператора, то расход электроэнергии на отопление составит от 6 до 10 кВт/ч, а с помощью подогрева траты получатся в несколько раз меньше — всего 1–2 кВт/ч. Это происходит благодаря тому, что в помещение будет поступать уже подогретый воздух. Экономия затрат на отопление учреждения составит внушительные 80%.

Установка приточно-вытяжного типа с рекуператором и охладителем приточного воздуха

Минусом рекуперационных конструкций является их низкая эффективность в тёплое время года, когда температура воздуха в помещении и за окном уравнивается. Выходом из этой ситуации служит следующая схема, которая работает как на подогрев, так и на охлаждение воздушных масс.

В приточные каналы монтируют рекуператоры и камеру охлаждения воздуха. И также она оборудуется полным комплектом автоматических регуляторов для удалённой настройки климатических показателей. Недостатком такой схемы является высокая стоимость по сравнению с обычной.

Специализированные кабинеты и помещения

Для некоторых школьных аудиторий требуется монтаж особой системы вентиляции. Он учитывает особенности микроклимата и назначение помещений. Отдельные приточно-вытяжные установки для школ монтируют в помещениях:

  • Кабинеты и лаборатории химии, физики, труда.
  • Спортивный зал.
  • Актовый зал.
  • Столовая.
  • Медпункт.

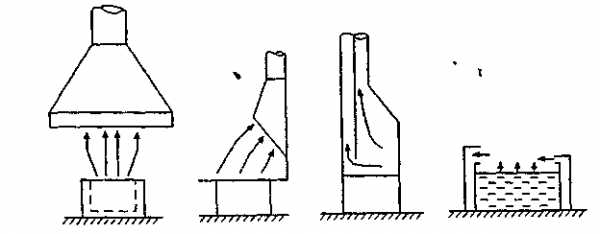

Специализированные лаборатории физики и химии, а также кабинеты технического творчества нуждаются в собственной приточно-вытяжной схеме из-за возможного загрязнения воздуха. Рабочие места в них оборудуют вытяжными установками.

Вентиляция столовой и медпункта учитывает нормы, принятые для предприятий общественного питания и медицинских учреждений. Система проветривания столовой включает вытяжки для удаления пара и дыма и обеспечивает эффективный воздухообмен (20 м³ в час) для комфортного нахождения большого количества человек. Медицинский кабинет должен хорошо проветриваться и иметь приборы для очистки воздуха от бактерий.

Для спортивных площадок и актовых залов важно организовать хороший воздухообмен. Приточные клапаны располагают на расстоянии 2–3 м от пола, а вытяжные — под потолком. Это позволяет избежать сквозняков в большом помещении.

Установку вентиляции стоит доверить опытным специалистам в области приточно-вытяжных систем крупных объектов. Они смогут правильно рассчитать все элементы конструкции в соответствии с нормами СНиП. Персоналу школы и родителям учеников также стоит забывать о том, что эффективность проветривания напрямую влияет на самочувствие учащихся. Поэтому при подозрении на плохую работу воздуховодов следует сразу обращаться в администрацию заведения.

ventinginfo.ru

Вентиляция учебных заведений

Главное предназначение вентиляции учебных заведений заключается в формировании оптимальных микроклиматических условий для комфортного и безопасного пребывания учеников, преподавательского состава и технического персонала. Задачи вентиляции учебных классов и сопутствующих спортивных и санитарно-бытовых помещений состоят в достаточном обеспечении хорошо очищенным, свежим воздухом с оптимальными температурно-влажностными показателями, которые отвечают нормам СанПина и СНиПам.

Особенности вентиляции учебных заведений

Ключевой особенностью, которая должна учитываться при проектировании вентиляции школ, профессионально-технических и высших учебных заведений, является большое число помещений, имеющих абсолютно разное предназначение. Учебные аудитории, преподавательские, столовые, спортивные и актовые залы, лаборатории, подсобные комнаты, трудовые мастерские и проч. имеют собственные нормы воздухообмена.

Кроме того, процесс организации качественной вентиляции осложняется тем фактом, что в течение учебного дня, все эти помещения имеют нестабильную наполняемость. Чтобы соблюсти все требования и избежать претензий со стороны проверяющих инстанций, необходимо следовать нормативно-технической базе, которая регламентирована в СНиПах и ГОСТах.

Санитарно-гигиенические нормы и требования, предъявляемые к вентиляции университетов, школ и ПТУ. Главные критерии, характеризующие правильно спроектированную и организованную вентиляцию учебных заведений, касаются следующих параметров:

  • Качество воздуха

Достаточный приток свежего и хорошо очищенного воздуха позволяет сконцентрироваться на учебном и преподавательском процессе.

  • Комфорт пребывания

Учитывая, что вся аудитория пребывает в относительно малоподвижном состоянии в течение достаточно длительного времени, комфортные условия пребывания важны для хорошего самочувствия людей.

Создавая проект вентиляции школы, ВУЗов, техникумов, ПТУ и прочих учебных заведений, следует помнить, что все вентиляционные системы должны работать не только эффективно, но и бесшумно.

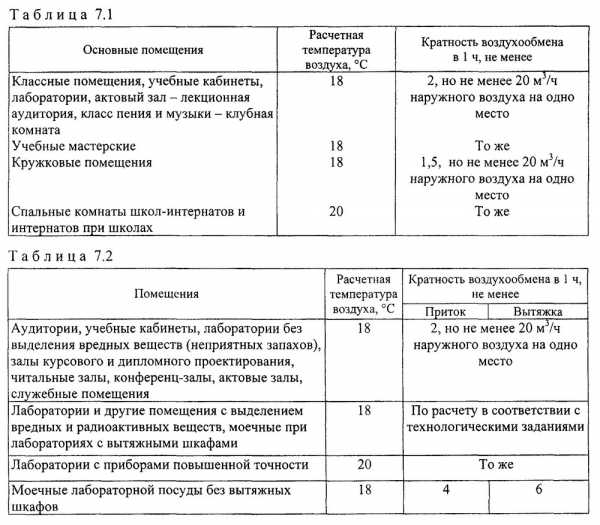

На базе нормативных документов СНиП 41-01*2003, СНиП II-Л 65-73, СНиП 31-06*2009, за основу берутся следующие показатели:

  • Норма воздухообмена из расчета на 1 человека в час:  20 м3/ч для аудиторий и учебных классов: 80 м3/ч — для спортзалов; 20 м3/ч для пищеблоков.
  • Min. и max. t воздуха — 16°С и 22°С соответственно.
  • Предельно допустимый уровень шума — 110 дБ.

Это обобщенные требования, но у каждого из типов учебных заведений есть свои нюансы организации качественной вентиляции. Они скорее относятся к конструктивным особенностям и расположению тех или иных помещений. Таким образом, проект вентиляции в школе является по своей сути каждый раз уникальной разработкой, чтобы сделать систему наиболее удобной, эффективной и экономически грамотной, что немаловажно для вентиляции частных школ, где финансовая составляющая является приоритетной.

Особенности организации системы вентиляции в школе

В соответствии со СНиП II-Л 65-73, общеобразовательные школы в обязательном порядке оборудуются приточно-вытяжной вентиляцией, в комбинации с естественной вентиляцией.

 *Примечание: Отсутствие принудительной вентиляции допускается в случае, если количество учеников не превышает 200 человек.


Нормы вентиляции в школе

Температурный режим варьируется в пределах от +16°С до +22°С;

Показатели влажности — от 30 до 65%.

Концентрация СО2 — не более 1 л. на 1 кубометр площади.

 *Помимо того, что эти показатели считаются оптимальными для комфортного пребывания людей в помещениях, это позволяет еще и предотвратить преждевременное разрушение материалов, которые были задействованы при строительстве и отделке здания и появление грибковой плесени. При превышении ПДК СОмогут наблюдаться такие явления как сонливость, головокружение и общий упадок сил.


Конструктивные  решения для организации качественной вентиляции в учебных аудиториях

 Вариант I: Естественный регулируемый приток + механическая вытяжка (принудительная).

Для создания грамотного микроклимата в аудиториях и других функциональных помещениях, а также в целях приведения процесса проветривания к максимальной энергонезависимости, в учебных заведениях используется схема, с доказанной эффективностью — естественный регулируемый приток + механическая вытяжка (принудительная).

Для организации приточной вентиляции задействуют оконные приточные клапаны. Они обеспечивают автоматическую подачу свежего воздуха в помещение аудитории. Помимо этого, оборудованные приточными клапанами окна позволяют проводить предварительную фильтрацию воздуха и свести уровень шума с улицы к минимуму — а это один из основных аспектов комфортного процесса обучения.

ВАЖНО! Недостатками такого способа является то, что большинство приточных клапанов не предусматривают подогрев и охлаждение воздуха, что может создавать некомфортные условия в качестве внутренней температуры, а в зимний период года еще и быть опасным для здоровья учеников.


Чтобы добиться соблюдения норм воздухообмена (не менее 20 м3/ч на 1 человека), принудительная вытяжка должна работать практически непрерывно. Поддержку оптимального уровня воздушного давления  выполняют вытяжные вентиляторы различной мощности (в зависимости от площади помещения и количества учеников).

Вариант II: Приточно-вытяжная вентиляция с подогревом приточного воздуха.

Такой способ является вполне комфортным для находящихся в помещении учеников, что позволяет сделать систему вентиляции незаметной и позволит не отвлекаться от учебного процесса из-за постоянных перемен внутреннего климата.

Помимо комфорта такой способ является еще и достаточно экономичным при использовании такой современной технологии, как рекуперация тепла. Все больше учебных заведений переходят к использованию вентиляционных систем с использованием энергосберегающих технологий. Это позволяет существенно удешевить эксплуатацию установок и сделать процесс вентилирования более эффективным. (Ссылка на статью вентиляция с рекуперацией тепла).

Единственным недостатком такой системы является отсутствие встроенной системы охлаждения приточного воздуха, поскольку в жаркий период года, в заведениях, где проводятся занятия, например, летом может быть достаточно жарко, поскольку температура приточного воздуха будет такой же как на улице. Эта проблема решается либо установкой автономной системы кондиционирования для учебных аудиторий, либо устройством системы вентиляции с возможностью охлаждения.

Вариант III: Приточно-вытяжная вентиляция с подогревом и охлаждением приточного воздуха.

Такой вариант по своим конструктивным особенностям практических не отличается от II варианта, однако в нем присутствуют дополнительные компоненты, такие как камера охлаждения в приточном канале и более сложная система автоматики.

Такая система является самым совершенным решением для создания идеальных условий, поскольку позволяет в автоматическом режиме устанавливать постоянную температуру в помещении, независимо от того, лето на улице или зима. Такая система компонуется полноценным комплектом автоматики для точного регулирования всех параметров приточного воздуха. Разумеется, такой вариант будет стоить несколько дороже, чем I или II, но результат будет соответствовать самым высоким требованиям.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции учебных заведений

Перейти


Специализированные аудитории (химия, мастерская и др.):

В помещениях, оборудованных местными отсосами (например, кабинет химии с лабораторией, трудовых мастерских со станками и проч.) обязательно организуют вытяжную вентиляцию с механическим побуждением.


Вентиляция кабинета химии


Вентиляция кабинета труда

Спортивные залы:

Оборудуются самостоятельной приточно-вытяжной системой вентиляции, которая обеспечит воздушный приток в объеме не менее 80 м3 на 1 человека. Чтобы не допустить образования сквозняков, подача и забор воздуха должна быть организована на расстоянии примерно трех метров от пола. Показатели скорости воздушного потока регламентируются на уровне 0,25 м/сек, влажности — 35-60%.


Санитарный узел:

В с/у должна быть предусмотрена постоянно работающая вытяжная вентиляция, чтобы удалять неприятные запахи и влагу. Если санитарный узел имеет смежное расположение с умывальной, вытяжку устраивают из уборной. В душевых (если таковые имеются) — исключительно из кабинок. Однако если количество душевых кабин превышает пять штук, дополнительно организуют приток свежего воздуха в раздевалки.


Столовые/буфеты:

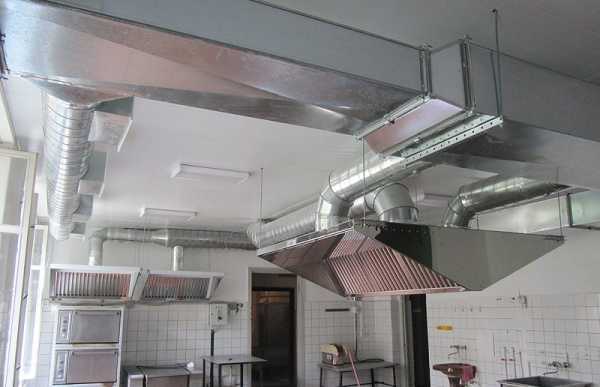

Механическая вентиляция в школах таких помещений, как столовая и буфет, проектируется в соответствии с нормативами  для предприятий общественного питания. На каждое человекоместо в обеденной зоне, предусматривается минимальный воздухообмен, в объеме 20 м3 в час. Приток воздуха направляется в обеденный зал, а удаляется через кухонный блок и прилегающие производственные помещения.

ВАЖНО! Для кухонных помещений, моечных и уборных устанавливают самостоятельные независимые вентиляционные системы. Их нельзя объединять между собой.


Вентиляция пищеблока

Вентиляция актовых залов:

Как правило, в актовых залах происходит кратковременное наполнение (1,5-2 часа) большим количеством людей и именно в это время должны быть соблюдены соответствующие условия, а именно на 1 человека должно приходиться 20 м3/ч приточного воздуха. Конструктивно вентиляцию для актовых залов можно выполнять по аналогии с любым из вышеперечисленных вариантов для обычных аудиторий.
В случае если общеобразовательное заведение имеет четыре и более параллели классов и находится в регионе, где расчетная температура воздуха в холодный сезон составляет -20°С и ниже, предусматривается организация воздушно-тепловых завес на входе.

Особенности организации вентиляции в профессионально-технических училищах

В соответствии с нормами СНиП II-Л.Б -68, профессионально-технические училища (ПТУ) оборудуются приточно-вытяжными системами вентиляции. Из помещений с вытяжными шкафами весь воздух должен удаляться исключительно через них. Чтобы обеспечить вытяжку из верхней части помещения, при условии закрытых рабочих проемов, шкафы оснащают клапанами, которые монтируют в верхней зоне. Минимальный размер клапана по нормативам должен составлять не менее 150*150 мм. Для одной вытяжной системы допускается объединение максимум двух вытяжных шкафов, которые расположены в одном помещении, с поправкой на то, что удаляемые вещества не являются ядовитыми, не выпадают в осадок и взрывобезопасны.

Скорость воздушного потока, удаляемого через вытяжные шкафы,  имеет зависимость от ПДК выделяемых вредностей и регламентирована согласно СНиП так:

0,5 м*сек при ПДК > 10 мг/1 кубометр;

0,6-1 м*сек при ПДК < 10 мг/1 кубометр;

1-1,5 м*сек при ПДК < 0,1 мг/1 кубометр.

Если в помещении выделяются вредности, организовывают частичный приток воздуха, но из расчета не менее 70% от общего объема поступаемого воздуха для этих помещений. Оставшийся объем подается в коридор и/или в смежные помещения с дверным проемом.

Организацию подачи чистого воздуха в учебные кабинеты и лаборатории без вытяжных шкафов, в регионах со средней дневной температурой самого холодного месяца не ниже -16°С, допускают децентрализованно в верхнюю зону без предварительного подогрева, в кол-ве 12 м3/час на 1 человека.

Особенности организации вентиляции университетов и других высших учебных заведений

Требования к организации вентиляции в ВУЗах аналогичны с требованиями и нормами, предъявляемыми к вентиляции профессионально-технических училищ. Помимо этого, согласно регламенту СНиП II.-Л.6-67, запрещено транспортировать воздух, удаляемый из помещений лабораторий, по  вентиляционным каналам из кирпича.

Для аудиторий ВУЗов, вместимостью от 50 до 100 людей, которые располагаются в IV строительно-климатической зоне (с жарким летом и умеренно-холодной зимой)  предусматривается установка осевых потолочных вентиляторов. Это необходимо для увеличения скорости потока воздуха.

Вентиляция аудитории ВУЗа

Не стоит забывать, что качественная вентиляция, будь это вентиляция школы искусств или крупного вуза — это сложная инженерная задача, для решения которой должны привлекаться исключительно профессионалы. Полноценный воздухообмен и соблюдение санитарно-технических норм и требований — это залог комфортного пребывания людей и возможность полностью сосредоточиться на учебном процессе.

Получить бесплатную консультацию инженера по вентиляции учебного заведения

Получить!

www.ads-vent.ru

особенности воздухообмена в учебных заведениях

Школы состоят из большого количества помещений различного назначения: аудитории, комнаты преподавателей, столовые, и раздевалки, санитарные помещения и мастерские. Все эти помещения имеют свои нормы воздухообмена. Несмотря на это, система вентиляции в школах должна обеспечивать учащихся, преподавательский и обслуживающий персонал чистым и свежим воздухом, согласно действующим нормам. Разная наполняемость помещений, в течение дня сильно осложняют процесс проектирования систем проветривания в таких образовательных учреждениях.

Как эффективно проветрить учебное заведение?

В школах в основном применяют с естественным и механическим побуждением. Очень распространены в них и комбинированные решения с обеспечением механического притока и естественной вытяжкой. Удаление загрязненного воздуха происходит через коридоры и неплотности в окнах и дверях. Кратность воздухообмена, при использовании такой схемы, принимают как однократную.

Если число учащихся в школе не превышает 200 человек, то для таких образовательных учреждений допускается проектирование систем проветривания без принудительного притока воздуха.

В зависимости от назначения помещения, в нем могут возникать различные теплоизбытки и загрязнения. Именно поэтому в них недопустимо использовать общеобменную вентиляцию. Отдельные системы притока и вытяжки воздуха устанавливают в следующие помещения:

  • Учебные кабинеты.
  • Спортивные залы.
  • Столовые.
  • Лаборатории и препараторские.
  • .

Столовые оснащаются механической приточно-вытяжной установкой. Вентиляция пищеблока должна обеспечивать подачу приточного воздуха в объеме 20 м3/ч на каждого посетителя. Вытяжка производится через помещение кухни, с кратностью воздухообмена 2.

Лаборатории и препараторские оснащаются принудительным удалением воздушной смеси через вытяжные шкафы. Необходимая производительность вытяжки рассчитывается исходя из скорости движения воздушного потока и ПДК загрязнений.

Санузлы оснащаются механическим притоком с объемом воздуха: на 1 унитаз – 50 м3/ч; на 1 писсуар – 25 м3/ч.

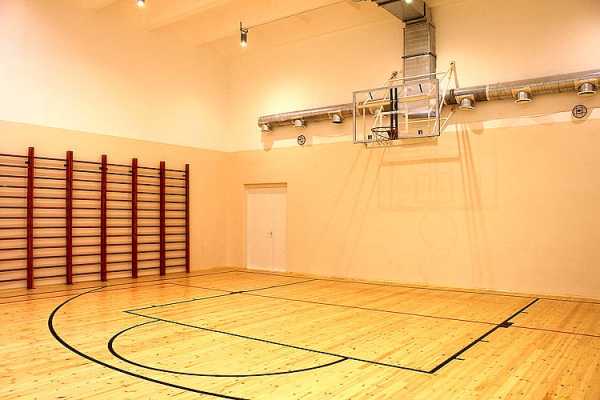

Вентиляция спортзала школы обеспечивается принудительной установкой с подачей свежего воздуха из расчета 80 м3/ч на одного человека. Во избежание сквозняков, подача и забор воздушной смеси организовывается на высоте 2,5 – 3 м. от уровня пола.

В помещениях, которые имеют фрамуги и форточки, следует обустраивать механическим притоком, Допускается не оснащать их воздухозаборными устройствами.

В тамбурах устанавливаются тепловые завесы. Подачу воздуха в эти устройства допускается осуществлять от централизованного притока воздушной смеси.

Нормы СНиП

Основными факторами при проектировании грамотного проветривания в образовательных учреждениях являются: поставка требуемого количества очищенного воздуха, необходимого для ассимиляции тепло – и влагопоступлений от учащихся и преподавательского состава, и вывод загрязненного воздуха, согласно нормам воздухообмена, который представлен в табл. №1.

  • Регламентирует создание вентиляции школ, СНиП 41-01-2003 и СНиП П-Л 65-73.
  • Кратность воздухообмена принимается исходя из требований СанПиН и СНиП 31-06-2009.

Готовые решения

Многие учебные заведения нашей страны переходят на использование энергосберегающих технологий, что значительно удешевляет эксплуатацию установок для создания комфортного микроклимата в школьных помещениях. Кроме того, использование инновационных решений позволит существенно сэкономить государственные средства на приобретении дорогостоящего оборудования.

Для того чтобы создать грамотный микроклимат в аудиториях, в которых учащиеся и педагоги проводят основное время, а также сделать проветривание максимально энергонезависимым, используется следующая схема: естественный регулируемый приток и принудительная вытяжка воздуха.

Приточную вентиляцию в школе обеспечивают гигрорегулируемые клапаны оконного расположения. Они открывают и закрывают форточки и фрамуги окон при изменении уровня влажности в конкретном кабинете. Производительность механической вытяжки, заборные решетки которой установленной в санузлах – постоянная, для обеспечения необходимого воздухообмена. За поддержание необходимого давления отвечает несколько вытяжных вентиляторов. Параллельно с принудительной вытяжкой, санузлы оборудуются гигрорегулируемыми вытяжными решетками.

Создание идеального микроклимата в учебных помещениях – это сложный и ответственный процесс, доверить который можно исключительно профессионалам.

ventilationpro.ru

Вентиляция школы

Приток и вытяжка воздуха

В учебных помещениях проектируется приточно-вытяжная вентиляция . При расчете вентиляции нужно руководствоваться данными таблицы расчетной температуры и воздухообмена в различных помещениях школ и училищ.



Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений



Если проектируется приточная вентиляция с механическим побуждением, то должна быть предусмотрена и естественная вытяжная вентиляция (в размере однократного воздухообмена) непосредственно из учебных помещений. Удалять воздух из учебных помещений нужно через коридоры, санузлы, а также за счет выхода воздуха через неплотности окон.



Если число учащихся не более 200, то допустимо устраивать вентиляцию без механического притока воздуха.



При использовании для учебных помещений школ и училищ системы воздушного отопления, совмещенного с вентиляцией, нужно предусмотреть автоматическое управление этими системами, в том числе поддержание в рабочее (учебное) время расчетной температуры и влажности в пределах 30-60%, а в нерабочее время температуры не ниже 15 градусов. В нерабочее время можно использовать рециркуляцию воздуха в системах воздушного отопления. Температура воздуха, подаваемого в рабочее время системами воздушного отопления, не должна превышать 40 градусов.



Вытяжные каналы из учебных помещений проектировать не следует. Если в помещениях учительской, библиотеки, кабинетов администрации есть окна с форточками, то можно также не предусматривать вытяжные каналы.



Как правило, в школах и училищах проектируют отдельные системы вентиляции для следующих помещений:

  • Классных комнат и учебных кабинетов
  • Актовых залов
  • Спортивных залов
  • Столовых
  • Кабинетов с препараторскими, оборудованных вытяжными шкафами
  • Санузлов
  • Медпункта

При смежном расположении умывальной комнаты и туалета вытяжка должна предусматриваться из туалета.



В школьных столовых возникают избытки тепла от технологического оборудования кухни (плиты и т.п.). Воздухообмен должен быть достаточен для поглощения этих избытков. На каждое место в обеденном зале нужно подавать не менее 20 куб.м. воздуха в час. Воздух подается через обеденный зал, а удаляется - из кухни и других производственных помещений.

Вентиляция школьных лабораторий

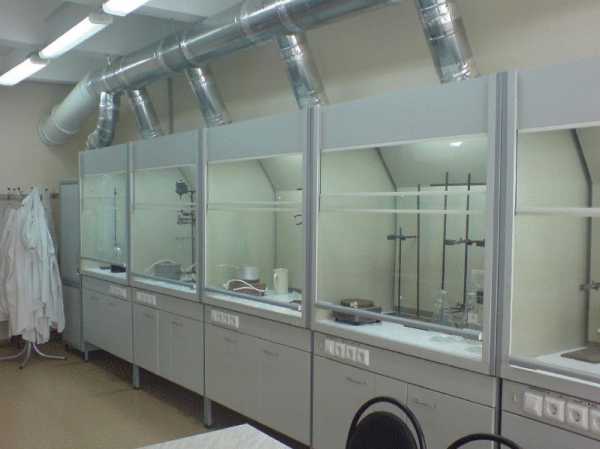

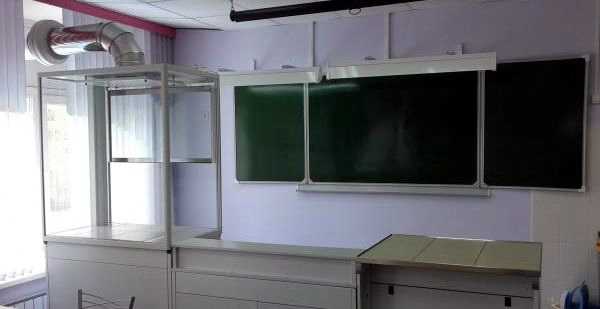

Из лабораторий химии и физики устраивают механическую вытяжку через вытяжные шкафы. Для ученических и демонстрационных лабораторных шкафов нужны отдельные вытяжные системы. Объем воздуха, удаляемого через вытяжной шкаф, определяется в зависимости от скорости движения воздуха в проеме шкафа.



ПДК вещества в рабочей зоне, мг/куб.м.

Скорость движения воздуха в проеме шкафа, м/с

Более 10

0.5

От 10 до 0.1

0.9 - 1

Менее 0.1

1 - 1.5



Из помещений с вытяжными шкафами весь объем воздуха должен удаляться через шкафы (отдельная система для каждого шкафа). Если обеспечены требования по взрыво- и пожаробезопасности, то можно удалять воздух общей системой вентиляции из обного или нескольких помещений.



Непосредственно в помещение лаборатории нужно подавать 90% объема приточного воздуха, предназначенного для этого помещения. Остальной объем приточного воздуха подается в смежные помещения (коридоры).

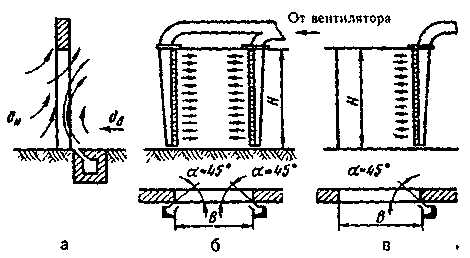

Применение тепловых завес

Если в школе имеется 4 и более параллели классов и она расположена в климатическом районе II или III, или в подрайоне IВ или IД (с расчетной температурой отопительного периода -20 градусов и ниже), то нужно проектировать воздушно-тепловые завесы на входе в здание школы. При строительстве школ в подрайонах IА, IБ и IГ воздушно-тепловые завесы предусматриваются для школ даже на одну параллель.

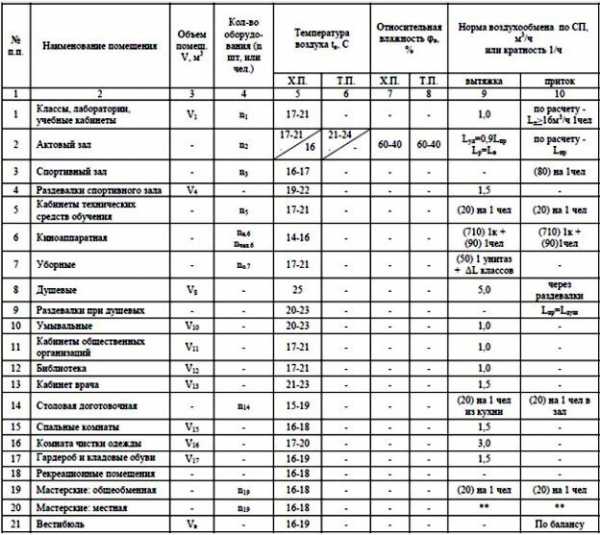

Таблица расчетных параметров воздуха

Помещение

Расчетная температура в холодный период

Кратность воздухообмена или количество удаляемого воздуха

Приток

Вытяжка

Классы, кабинеты, лаборатории

18

16 куб.м. в час на человека

-

Учебные мастерские

15

20 куб.м. в час на человека

-

Спортивный зал, студия хореографии

15

80 куб.м. в час на человека

-

Раздевальные при спортивном зале

20

-

1.5

Спальные комнаты интернатов

16

-

1.5

Актовый зал-киноаудитория

18

20 куб.м. в час на человека

-

Рекреационные помещения

16

-

-

Учительская, кружки

18

-

1.5

Бибилиотека, кабинеты администрации

18

-

1

Кабинет врача

22

-

1.5

Душевые

25

-

5

Раздевальные при душевых

22

в объеме вытяжки из душевых

-

Туалеты

18

50 куб.м. в час на 1 унитаз, 25 куб.м. в час на 1писсуар

-

Умывальные

22

-

1.5

Гардеробные и кладовые одежды и обуви

16

-

1.5

Комнаты для чистки одежды и обуви

18

-

3

Вестибюль

16

-

-

Столовая



горячий цех

5 (в нерабочее время)

по расчету

4

холодный цех

16

3

6

мойка

20

4

2

кладовая овощей

5

-

-

обеденный зал

16

не менее 20 куб.м. в час на 1 посадочное место

2

Фотолаборатория, кинолаборатория, технический центр

18

-

5

Уголок живой природы

-





Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО "ИНТЕХ":

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Вентиляция в учебных заведениях: особенность проектирования

Обычно внутри школ, училищ, ПТУ, интернатов, детских садиков расположено множество помещений абсолютно разного назначения. Поэтому вентиляция в учебных заведениях требует особенного проектирования. Кондиционирование лабораторий, спортзалов, бассейнов, кухонь, санузла, учебных кабинетов и комнат должно происходить по абсолютно разным критериям.

Как устроено кондиционирование в разных помещениях

В наше время довольно редко увидишь строительство новой школы или другого заведения учебного профиля. Чаще всего под них отводят уже существующие строения, подвергнув их если не капитальному, то хотя бы косметическому ремонту.

Хотя в наличии такого рода строений и имеется несколько видов помещений но, несмотря ни на что, они обязаны обеспечить учащимся и учителям достаточно чистую среду, со всеми необходимыми параметрами температур и влажности.

Устанавливая вентиляцию в учебных заведениях, специалисты обязаны соблюдать все нормы СНиПа и нормативы ГОСТа. Например, в школе, согласно со всеми правилами и нормами должны быть следующие показатели:

Учебная комната

  • Приток воздуха – 2,5 м3 в час;
  • Вытяжка воздуха – 1,5 м3 в час;
  • Температура воздуха: минимальная – 21 градус, максимальная – 23 градуса;
  • Допуск для шума – 110 акустических децибел.

Также в заведениях такого типа обязательно должна быть в наличии вентиляция противопожарного назначения (на случай аварии). Она обычно оснащена устройством анти дымовой защиты и системой для удаления дыма.

Для кондиционирования таких комнат, как пищевой блок и спортивный зал требуются специальные решения. Поскольку эти комнаты в наибольшей степени проблематичны, в них повышенные значения температур и показатели влажности, то рекомендуется в них производить установку вентиляции промышленного назначения. Параллельно с ними устанавливают установки приточно-вытяжного назначения. В актовый зал или столовую, в которых проводят разного рода мероприятия, лучше всего установить центральную систему воздухообмена.

Коридорные пространства и классные комнаты обычно имеют форточки, поэтому вентилирование происходит путем само циркуляции.

Основные критерии хорошей вентиляции

При наличии хорошего проветривания и качественно установленной системы вентиляции, любое учреждение учебного профиля будет иметь следующие показатели:

  1. Качество воздуха. Если воздух чистый, то и сосредоточиться в нем будет намного легче, а это в условиях учебного процесса очень важно;

    Аудитория в ВУЗе

  2. Комфортные условия. Поскольку практически вся аудитория находится длительное время в состоянии малоподвижности, то им должно быть комфортно и не душно;
  3. Тишина. Все вентиляционные системы должны обеспечить не только чистый воздух, но и условия в которых можно работать.

В помещении административного назначения, таком как учительская, люди появляются периодически. Именно поэтому здесь должны присутствовать системы с эффектом реагирования на разные ситуации.

Для очищения приточного воздуха используют систему фильтрации. Зимой такой воздух требует прогрева до приемлемой температуры.

Зачем нужно проветривание и вентилирование

Даже люди, которые обладают особыми знаниями в сфере кондиционирования, не сомневаются в необходимости проведения проветриваний классов, комнат, игровых и спален. Сейчас участились случаи замены старых окон из дерева на пластиковые, которые более герметичны. Иногда, для большей экономии устанавливают стеклопакеты без наличия форточки. Это делать категорически запрещено, поскольку от духоты дети могут падать в обморок.

Устройство вентиляционной системы

Если форточка все-таки присутствует, то ее, вряд ли хватит на такое большое помещение и вредный для организма углекислый газ все равно останется. Поэтому обязательно нужно создавать воздухообмен, используя для этого вентиляцию.

При постройке новой школы или другого заведения на стадии проектирования можно без проблем проложить устройство вентилирования. А что же делать в тех строениях, где финансовые или другие технические причины не позволяют установить нужную вентиляцию? Некоторые видят решение в установке стеновых и стекольных клапанов, служащих проводником для притока чистого воздуха.

Как работает приточный клапан

Обзаведясь приточными клапанами, нужно еще и понять их принцип действия, дабы получить воздух в нужном количестве и нужной температуры.

Занятия в помещении

Такое устройство работает следующим образом. Потоки поступающего холодного воздуха из верхней оконной части направляются в пространство под потолком. Поскольку там сосредотачиваются теплые внутренние потоки, то температура постепенно перераспределяется. В итоге вы получите нормальный обмен воздуха без создания лишнего шума и сквозняка. Это оборудование достаточно выгодное, поскольку чистый воздух поступает все время, будь-то урок, сон, игры или занятия. Также можно не переживать за возможность ребенка заболеть – это исключено.

К преимуществам клапана притока можно отнести:

  • Автоматическая регулировка притока воздуха;
  • Возможность изменений проходных сечений для поступления воздуха в здание;
  • Воздушный поток циркулирует, если функционирует естественное или принудительное вытяжное устройство.

Организация «учебных» вентиляций

Для того чтобы рассчитать устройство вентиляции в учебном заведении, нужно опираться на показатели температур, а также характеристику воздухообмена. Учитывается при этом следующее:

  • При разработке приточной вентиляции с механическим побуждением необходимо предусмотреть отдельно естественную систему кондиционирования, которая будет отвечать за вывод отработанного потока из помещений;
  • В любой кондиционированной системе должно быть учтено, что потоки воздуха из учебных комнат выводятся через коридорные пространства, неплотно прикрытые окна и санузел;
  • В случае обучения в заведении меньше двухсот человек, можно монтировать систему без механического воздействия на воздушный приток;
  • Используя в помещении учебного типа воздушного отопления, которое совмещено с вентиляционной установкой, нужно предусмотреть управление автоматику. Она сможет поддержать температуру, рассчитанную вами и оптимальную влажность;
  • При использовании в учебном заведении системы рециркуляции потоков, ее применяют только после окончания рабочего времени;
  • Нельзя проектировать каналы вытяжки в учебных классах. А при наличии форточек в достаточном количестве их можно вообще не предусматривать.

Для обеспечения оптимального климата во всем заведении нужно спроектировать систему вентилирования отдельно в каждом конкретном помещении. Особенно много внимания нужно уделить имеющимся лабораториям. В них обычно устанавливают вытяжки с механикой. Подача воздуха в такие комнаты также особенная и должна составлять 90% само помещение и 10% на прилегающие коридоры и комнаты.

Хорошая вентиляция – повышенный комфорт!

Основными составляющими комфортного пребывания людей в любом помещении являются: приемлемая температура, оптимальная влажность и скорость потока воздуха. Кратко охарактеризуем каждую составляющую.

В зимний период, когда температурный режим ниже нуля, воздухообмен затрудняется. Это объясняется тем, что воздух необходимо предварительно подогреть. Произвольная вентиляция в этом случае будет создавать сквозняк, который однозначно негативно повлияет на комфорт.

Если устройства регенерации теплого потока отсутствуют, то воздух снаружи должен постепенно подаваться в направлении противоположном от нахождения людей. Можно установить гигрорегулируемые клапана и оптимизировать этим самым рассеивание вновь поступающего воздушного потока в подпотолочном пространстве, где температура на несколько градусов выше.

Для людей самой оптимальной влажностью считается 35-65%. Такой показатель также сможет предотвратить разрушение материалов, которые были задействованы при строительстве и отделке здания. Именно такую относительную влажность и рекомендуется поддерживать во всех помещениях.

Для выбора самого подходящего оборудования нужно принять к сведению некоторые параметры: количество потребляемой энергии, количество потерянного тепла, цена на оборудование, стоимость монтирования системы вентиляции, расходы на техобслуживание в процессе эксплуатации.

Если вы переоснащаете старую установку, то необязательно решение должно быть дорогостоящим. Существуют устройства, обеспечивающие приток свежего потока и отток отработанного, которые работают автоматически. Они относительно недорогие и имеют специальный индикатор, реагирующий на любые изменения. Такие устройства будут самым оптимальным выходом из любой сложной ситуации с вентиляционной системой.

oventilyatsii.ru

Лекция 8 Механическая вентиляция

Системы механической вентиляции применяются там, где недостаточно естественной вентиляции. В механических системах используется оборудование и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы вентиляции могут удалять или подавать воздух в вентилируемые помещения не зависимо от условий окружающей среды.

Системы механической вентиляции также могут быть канальными и бесканальными. Наиболее распространены канальные системы. Затраты электроэнергии на их работу могут быть довольно большими. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды.

Преимуществом механической вентиляции перед естественной является возможность обеспечения стабильного требуемого воздухообмена независимо от времени года, наружных метеорологических условий, а также скорости и направления ветра. Она позволяет обрабатывать подаваемый в помещения воздух, доводя его метеорологические параметры до значений, требуемых стандартом, и очищать от вредных примесей воздух перед выбросом в атмосферу. К недостаткам механической системы вентиляции можно отнести высокие расходы электроэнергии, однако эти расходы быстро окупаются.

Если выделяющиеся в помещении тепло, влага, газы, пыль, запахи или пары жидкостей поступают непосредственно в воздух всего помещения, то устанавливают общеобменную вентиляцию. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения. В этом случае рассчитывается объём вытяжного воздуха таким образом, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации (ПДК).

Обычно из помещения извлекается такое же количество воздуха, какое в него и подаётся. Однако бывают случаи, когда общий приток воздуха не равен вытяжке. Так, например, из помещений, в которых выделяются пахучие вещества или ядовитые газы, извлекается больше воздуха, чем подаётся через приточную систему, для того, чтобы вредные газы и запахи не распространялись по всему зданию. Недостающий объём воздуха подкачивается через открытые проёмы наружных ограждений или из соседних помещений с более чистым воздухом.

Общеобменная приточная вентиляция

Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.).

Схема приточной механической вентиляции (рис. 1) включает: воздухозаборное устройство 1; фильтр для очистки воздуха 2; воздухонагреватель (калорифер) 3; вентилятор 5; сеть воздухо­водов 4 и приточные патрубки с насадками 6. Если нет необходимости к подогреве приточного воздуха, то его пропускают непосредственно в производственные помещения по обводному каналу 7.

Помещения могут быть оборудованы только системами приточной вентиляции. В таких случаях в помещение подается определенное расчетом количество воздуха. Удаление воздуха может происходить неорганизованно через неплотности в строительных ограждениях или через специально для этих целей предусмотренные отверстия.

Рис. 1. Схема приточной вентиляции

В установившемся состоянии количество приточного воздуха всегда равно количеству удаляемого воздуха независимо от суммарной площади неплотностей или отверстий в строительных конструкциях. Приточными системами, как правило, оборудуются наиболее «чистые» помещения, так как воздух движется из этих помещений, а не наоборот.

studfiles.net

2.4. Вентиляция производственных помещений

Лекция 7. Вентиляция

1.Вентиляция производственных помещений

2.Назначение и классификации систем вентиляции

3.Естественная вентиляция

4.Искусственная вентиляция

2.4.1. Назначение и классификация систем вентиляции

Для поддержания требуемых параметров чистоты воздуха и параметров микроклимата производственного помещения применяют различные виды вентиляции. Вентиляция – это организованный воздухообмен, заключающийся в удалении из рабочего помещения загрязненного воздуха и подаче вместо него свежего наружного воздуха. В зависимости от способа перемещения воздуха вентиляция может быть естественной или механической.

2.4.2. Естественная вентиляция

Естественная вентиляция осуществляется за счет разности температур воздуха в помещении и наружного воздуха (тепловой напор) или действия ветра (ветровой напор). Естественная вентиляция может быть неорганизованной и организованной. При неорганизованной вентиляции неизвестны объемы воздуха, которые поступают и удаляются из помещения. Воздухообмен зависит от направления и силы ветра, температуры наружного и внутреннего воздуха. Организованная естественная вентиляция называется аэрацией. Для аэрации в стенах здания делают отверстия для поступления наружного воздуха, а в верхней части здания устанавливают специальные устройства (фонари) для удаления отработанного воздуха. В результате этого необходимо рассчитать площади приточных и вытяжных аэрационных отверстий, обеспечивающих нужный воздухообмен.

2.4.3. Искусственная вентиляция

Искусственная (механическая) вентиляция в отличии от естественной, предоставляет возможность очищать воздух перед его выбросом в атмосферу, улавливать вредные вещества непосредственно около мест их образования, обрабатывать приточный воздух (очищать, подогревать, увлажнять) более целенаправленно подавать воздух в рабочую зону.

Общеобменная искусственная вентиляция обеспечивает создание необходимого микроклимата и чистоту воздушной среды во всем объеме рабочей зоны помещения. Она применяется для удаления избыточного тепла при отсутствии значительных токсических выделений, а также в случаях, когда характер технологического процесса и особенности производственного оборудования исключают возможность использования местной вытяжной вентиляции. Различают четыре основные схемы организации воздухообмена при общеобменной вентиляции: сверху вниз, сверху вверх, снизу вверх, снизу вниз.

Рис. 2.4.1. Схема организации воздухообмена при общеобменной вентиляции

Схемы сверху вниз и сверху вверх целесообразно применять в случае, если приточный воздух в холодный период имеет температуру ниже температуры воздуха в помещении. Приточный воздух, прежде чем достичь рабочей зоны, нагревается за счет воздуха помещения. Другие две схемы рекомендуется использовать тогда, когда приточный воздух в холодный период подогревается и его температура выше температуры внутреннего воздуха.

Если в производственных помещениях выделяются газы с плотностью, превышающей плотность воздуха, то общеобменная вентиляция должна обеспечивать удаление 60% воздуха из нижней зоны помещения и 40% — из верхней. Если плотность газов меньше плотности воздуха, то удаление загрязненного воздуха осуществляется в верхней зоне.

Общеобменная приточно-вытяжная вентиляция состоит из двух установок: для подачи чистого воздуха и отвода загрязненного. Отношение этих двух потоков называют вентиляционным воздушным балансом. Этот баланс может быть уравновешенным (если приток равен вытяжке), положительным (если преобладает приток) и отрицательным (если преобладает вытяжка).

Местная вентиляция также бывает приточной в виде воздушного душирования (когда свежий воздух подают в зону дыхания работающего) или вытяжной (когда загрязненный воздух удаляют от источника выделения вредных веществ при помощи вытяжных зонтов, панелей, щелей и др.).

Приточная вентиляция. Схема приточной механической вентиляции (рис 2.4.2) включает воздухозаборное устройство 1; фильтр для очистки воздуха 2; воздухонагреватель (калорифер) 3; вентилятор 5, сеть воздуховодов 4 и приточные патрубки с насадками 6. Если нет необходимости в подогреве приточного воздуха, то его пропускают непосредственно в производственные помещения по обводному каналу 7.

Воздухозаборные устройства необходимо располагать в местах, где воздух не загрязнен пылью и газами. Они должны находиться не ниже 2 м от уровня земли, а от выбросных шахт вытяжной вентиляции: по вертикали — ниже 6 м и по горизонтали — не ближе 2,5 м.

Приточный воздух направляется в помещение, как правило, рассеянным потоком для чего используются специальные насадки.

Рис. 2.4.2. Схема приточной вентиляции

Вытяжная и приточно-вытяжная вентиляция. Вытяжная вентиляция (рис. 2.4.3.) состоит из очистительного устройства 1, вентилятора 2, центрального 3 и отсасывающих воздуховодов 4.

Рис 2.4.3. Схема вытяжной вентиляции

Воздух после очистки необходимо выбрасывать на высоте не меньше чем 1 м над коньком крыши. Запрещается делать выбросные отверстия непосредственно в окнах.

В условиях промышленного производства наиболее распространена приточно-вытяжная система вентиляции с общим притоком в рабочую зону и местной вытяжкой вредных веществ непосредственно от мест их образования.

В производственных помещениях, где выделяется значительное количество вредных газов, паров, пыли вытяжка должна быть на 10% большей, чем приток, чтобы вредные вещества не вытеснялись в смежные помещения с меньшей токсичностью.

В системе приточно-вытяжной вентиляции возможно использование не только наружного воздуха, но и воздуха самих помещений после его очистки. Такое повторное использование воздуха помещений называется рециркуляцией и осуществляется в холодный период года для экономии тепла, необходимого для подогрева приточного воздуха. Однако возможность рециркуляции оговаривается целым рядом санитарно-гигиенических и противопожарных требований.

Местная вентиляция

Местная вентиляция может быть приточной и вытяжной.

Местная приточная вентиляция, при которой осуществляется концентрированная подача приточного воздуха заданных параметров (температуры, влажности, скорости движения), выполняется в виде воздушных душей, воздушных и воздушно-тепловых завес.

Воздушные души используются для предотвращения перегрева рабочих в горячих цехах, а также для образования так называемых воздушных оазисов (участков производственной зоны, которые резко отличаются своими физико-химическими характеристиками от остального помещения).

Воздушные и воздушно-тепловые завесы предназначены для предотвращения проникновения в помещения значительных масс холодного наружного воздуха при необходимости частого открывания дверей или ворот. Воздушная завеса создается струей воздуха, которая направляется из узкой длинной щели, под некоторым углом навстречу потока холодного воздуха. Канал с щелью размещают сбоку или внизу ворот или дверей (рис. 2.4.4).

Рис. 2.4.4 Воздушно-тепловые завесы:

а — с нижней подачей воздуха, б — с боковой двухсторонней подачей воздуха; в — с боковой односторонней подачей воздуха

Местная вытяжная вентиляция осуществляется при помощи местных вытяжных зонтов, всасывающих панелей, вытяжных шкафов, бортовых отсосов (рис. 2.4.5) и других устройств.

Конструкция местного отсоса должна обеспечить максимальное улавливание вредных выделений при минимальном количестве удаляемого воздуха. Кроме того, она не должна быть громоздкой и мешать обслуживающему персоналу работать и следить за технологическим процессом Основными факторами при выборе типа местного отсоса являются характеристика вредных выделений (температура, плотность паров, токсичность), положение рабочего при выполнении работы, особенности технологического процесса и оборудования.

а б в г

Рис 2. 4.5. - Примеры местной вытяжной вентиляции

а — вытяжной зонт, б — всасывающая панель в — вытяжной шкаф с комбинированной вытяжкой г — бортовой отсос с передувом

По степени изоляции области действия местной вытяжной вентиляции от окружающего пространства различают отсосы открытого типа и отсосы от полых,укрытий (рис 2.4.6.).

Рис 2.4.6. Классификация местных отсосов

studfiles.net

Механическая вытяжная вентиляция оборудуется в следующих видах помещений – Механическая вытяжная вентиляция оборудуется в производственных помещениях

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
