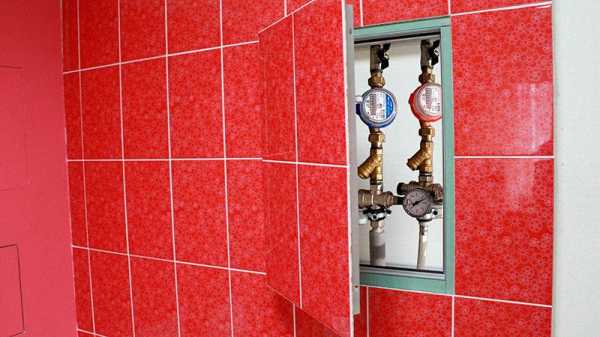

Люк невидимка в ванной – как сделать скрытый люк под плитку в ванной

Содержание

как сделать скрытый люк под плитку в ванной

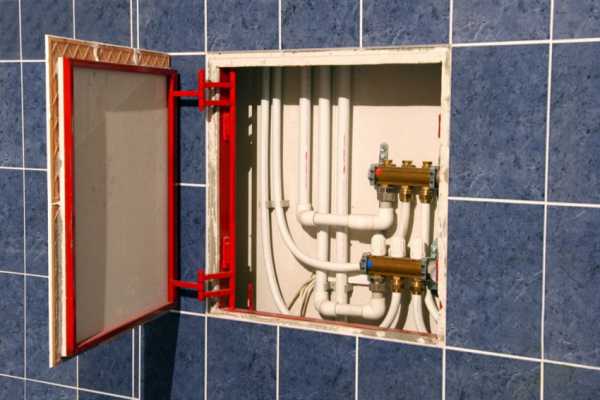

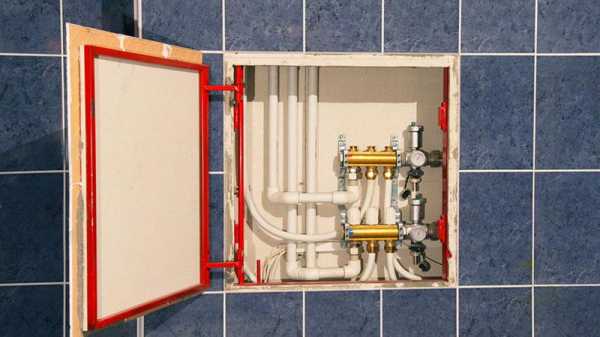

Ревизионный люк – это специальная дверца, которая устанавливается для маскировки коммуникаций в ванной или туалете. С эстетической точки зрения наиболее привлекательными являются люки-невидимки. О них и пойдет речь материале СуперДома.

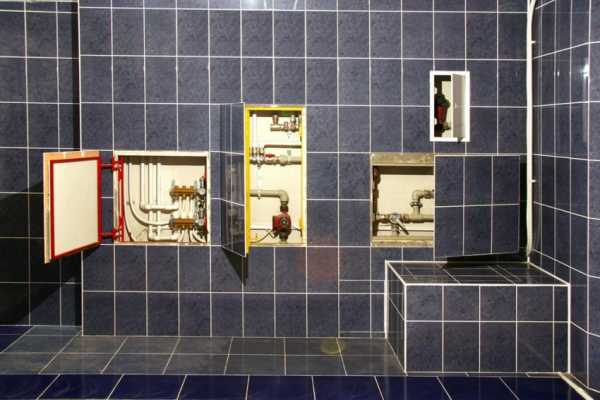

Ревизионные люки-невидимки: основные типы

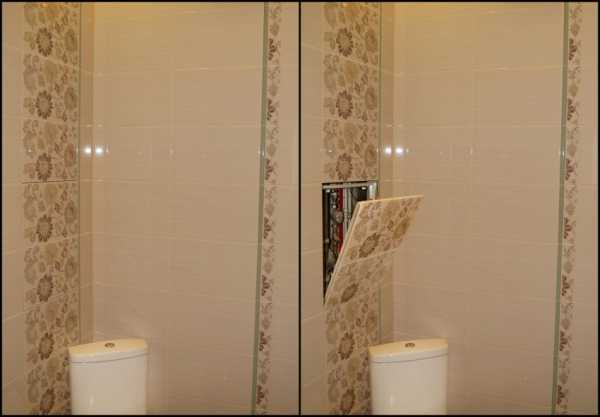

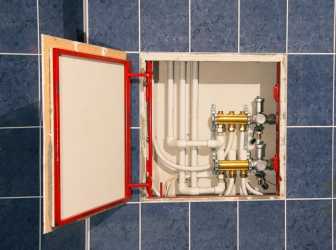

Если вы хотите изящно замаскировать трубопровод и другие коммуникации в ванной, то вам понадобится скрытый ревизионный люк. Он монтируется в стену, облицовывается плиткой и заливается по швам герметиком.

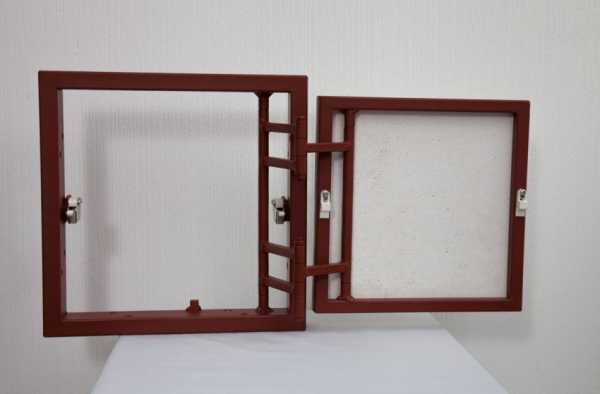

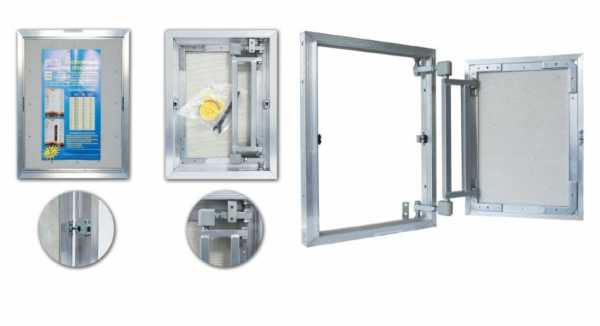

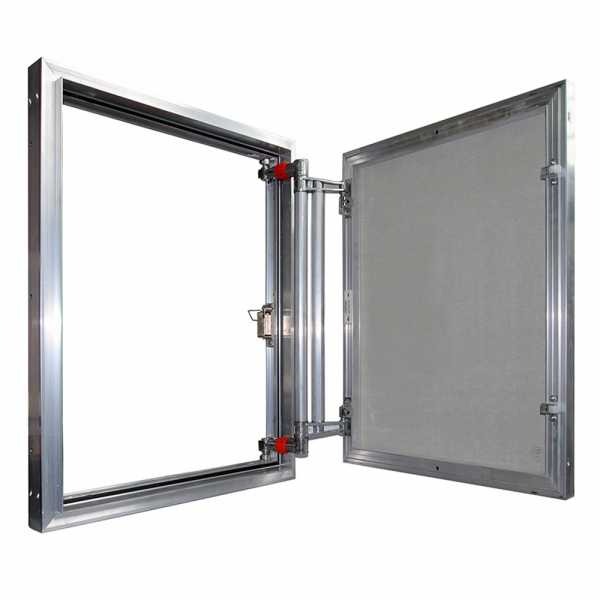

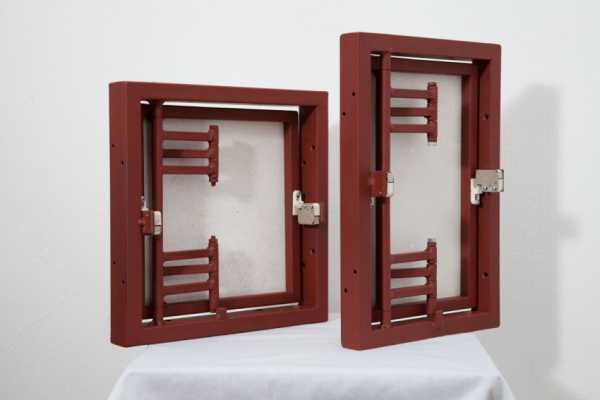

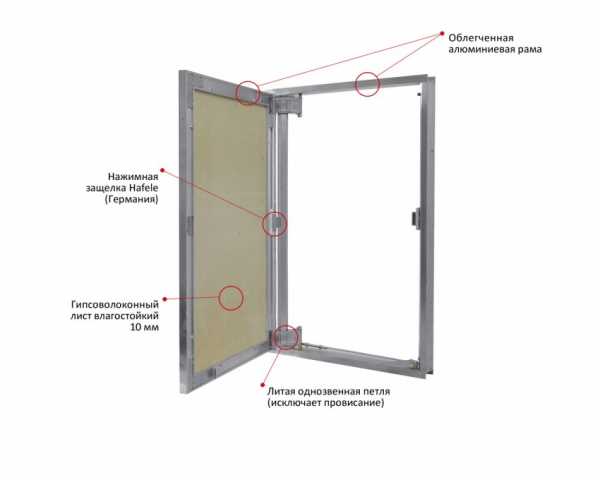

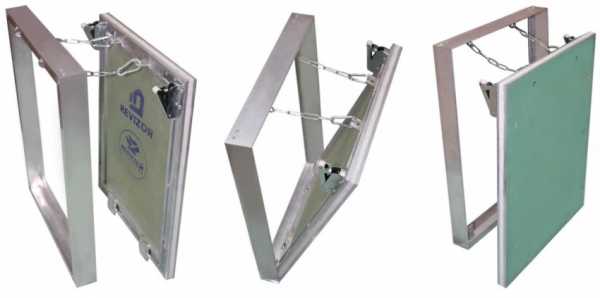

Любой ревизионный люк состоит из рамы и дверцы. Рама может быть регулируемой или нерегулируемой. В первом случае вы можете сами обрезать раму до нужного размера проема, а во втором – ее размер менять нельзя.

Существуют особые безрамочные модели, которые монтируются на магнитные пластины и приклеиваются к стене при помощи силиконового герметика.

Люки-невидимки под плитку различают по способу открывания:

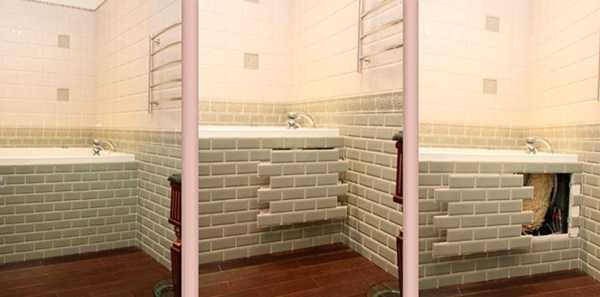

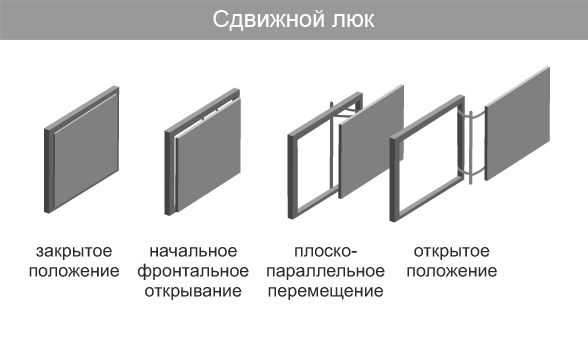

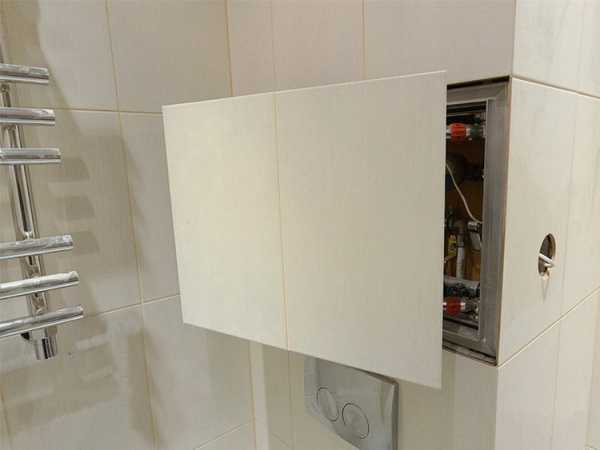

  • Сдвижные. Люк сдвигается в сторону. Такой механизм открывания имеет смысл только в том случае, если сбоку от люка есть свободное место.

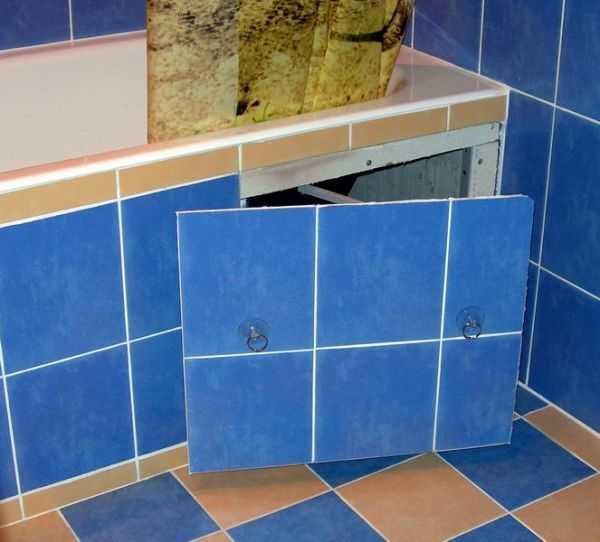

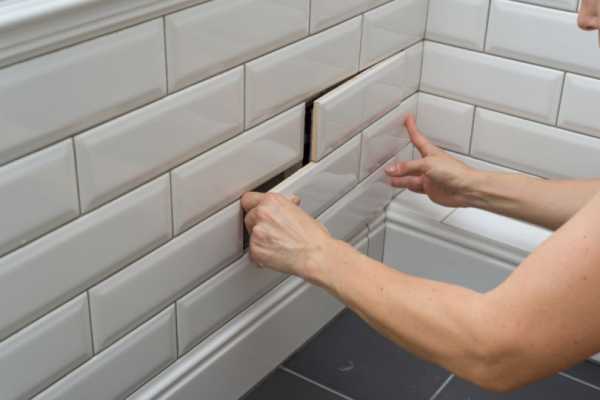

  • Под присоску. Люк открывается при помощи специальной ручки-присоски, которая основную часть времени спрятана от посторонних глаз.

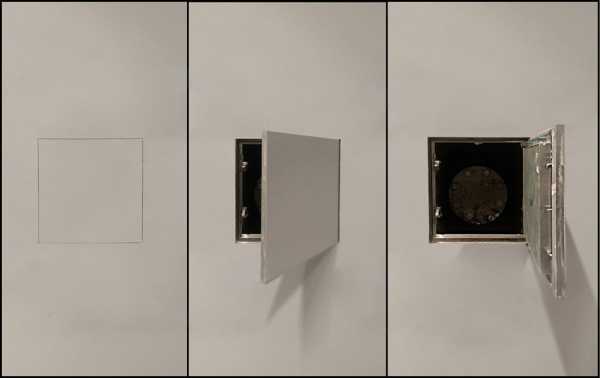

  • Нажимные. Открываются после нажатия на определенную часть дверцы.

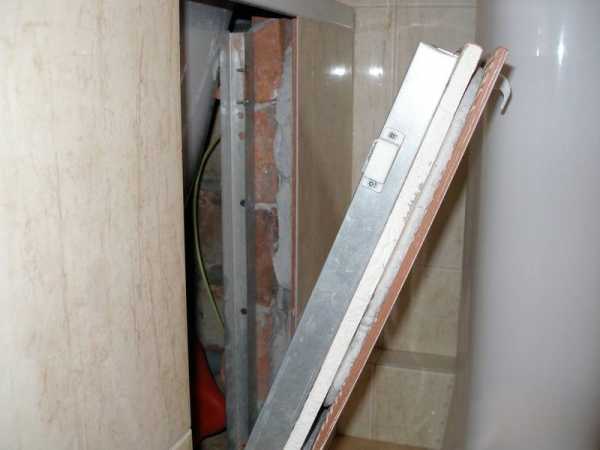

  • Откидные. Дверь полностью снимается с рамы при помощи присоски, ручки или другого приспособления.

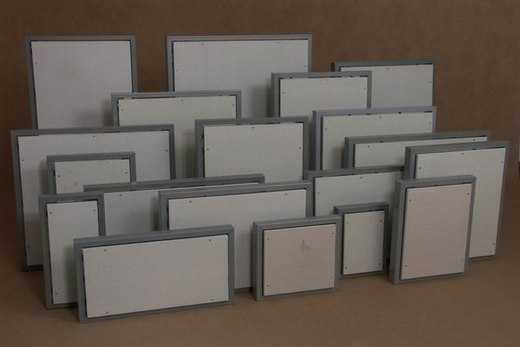

Люки-невидимки под плитку: основные критерии выбора

Выбирая скрытый люк под плитку, следует учитывать такой параметр, как размер технологической ниши.

Из материалов дверцы лучше всего выбирать гипсоволокнистые плиты. Они отлично переносят повышенную влажность и перепады температур. Люки из гипсокартона имеют маленьких срок службы.

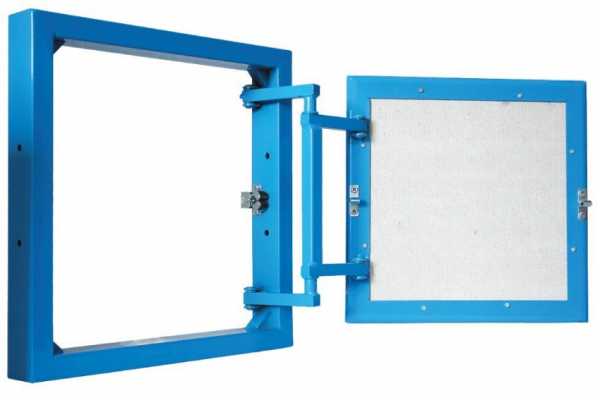

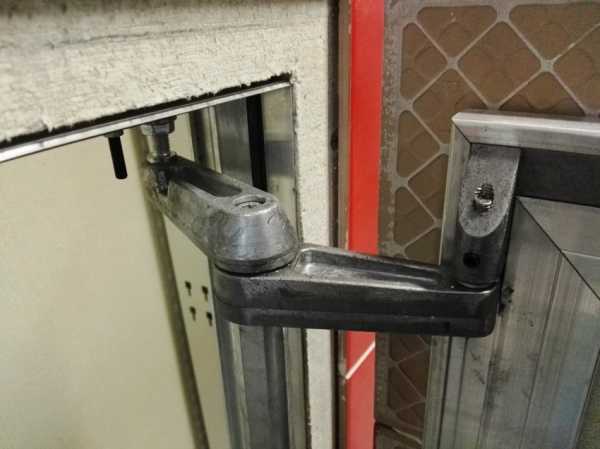

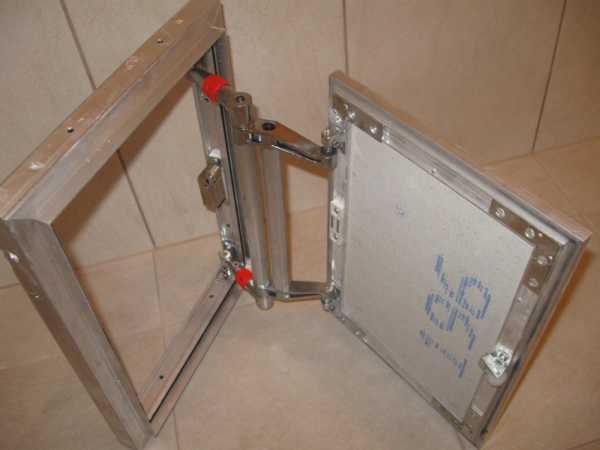

Рама и петли для люка-невидимки должны быть изготовлены из качественной прочной стали или специальных сплавов.

Между собой части рамы могут быть соединены при помощи сварки или креплений (надежнее первый вариант)

Как установить люк невидимку

Скрытый ревизионный люк монтируется достаточно просто, но перед этим следует определиться с размерами конструкции.

Для этого нужно замерить рулеткой максимальное расстояние, которое вам будет нужно для комфортной работы с коммуникациями.

Стоит учитывать размер плитки, которой вы будете облицовывать люк – она не должна выступать за его границы больше, чем на 8 см.

Для максимально комфортного монтажа, размер люка должен быть на пару сантиметров меньше, чем размер проема.

Люк-невидимку монтируют следующим образом:

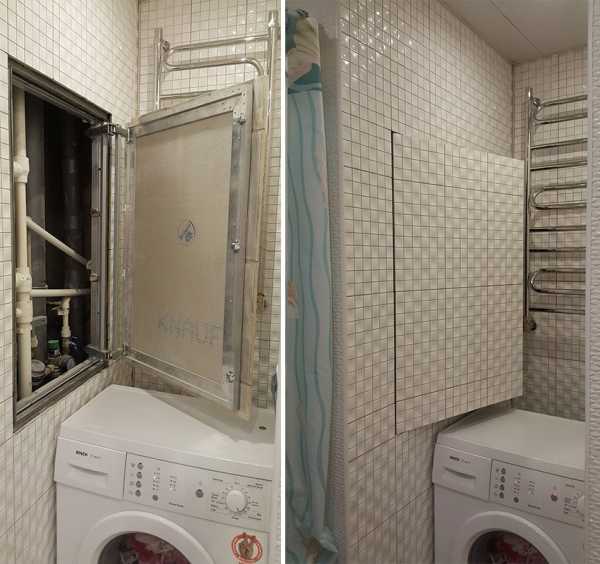

  • В технологическую нишу устанавливают каркас люка. Его можно закрепить при помощи цементного раствора или других материалов. Сверху каркас обшивают влагостойким гипсокартоном.
  • На петли каркаса крепится дверца люка. После этого осуществляется регулировка люка- невидимки, чтобы убедиться в том, что дверца свободно открывается и закрывается.
  • Люк облицовывается керамической плиткой.
  • Шов между люком и плиткой заполняют герметиком на основе силикона или полиуретана. Его цвет подбирают под цвет затирки остальных швов. Остатки герметика срезают ножом.

После того, как герметик застынет, люком можно пользоваться. При правильной установке он надежно прослужит вам не один десяток лет.

Подробнее о монтаже скрытого ревизионного люка в ванной – смотрите в этом видео.

Тайник для всех: как сделать скрытый люк под плитку в ванной

Читайте также

Водопровод в ванной: как смонтировать трубы горячей и холодной воды



evrookna-mos.ru

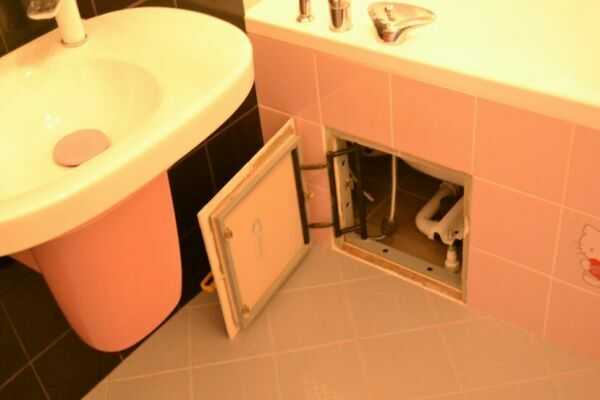

Люк невидимка для плитки. Фотохроника установки люка под ванной. > %

В каких случаях  ставят люк невидимку под плитку.

Когда есть желание полностью скрыть наличие проема из вида.

Непонятное человеческое “ХОЧУ”.  Других  видимых преимуществ нет.  Это для тех, кто готов за свое “хочу” заплатить в 10 раз больше, чем за обычный пластмассовый люк.

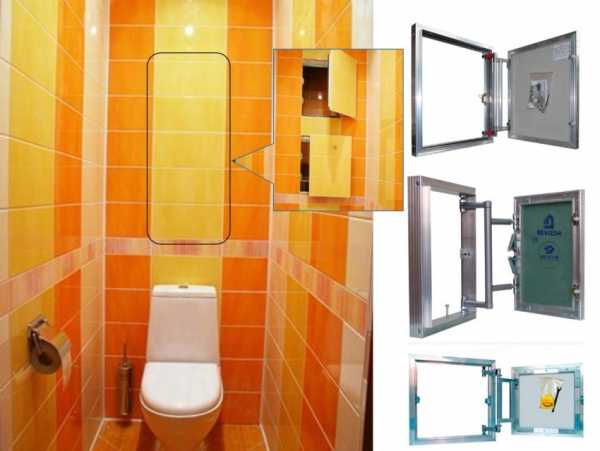

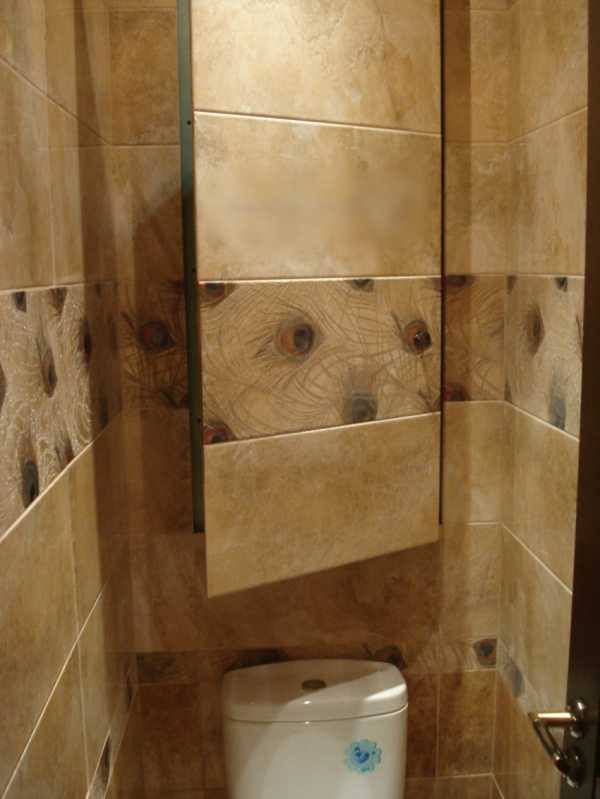

Один из вариантов люка-невидимки



Сделать самому такой ревизионный люк, в домашних условиях, мне кажется затруднительно. Здесь присутствуют сварочные и токарные работы. Простые виды этих работ, но все же. По настоящему люк будет невидимым только при совпадении цвета затирки и силикона на швах. Чаще всего такое возможно при белой затирке.

И так ,некоторые подробности из практики моей установки сантехнического люка невидимки .

1. Необходимо аккуратно разметить раскладку плитки на будущей зашивке. На дверце должна располагаться целая плитка или, ясное дело, парное  число ее. Обычно (как и в нашем случае) плитка, закрепленная на люке выходит за пределы дверцы на несколько сантиметров. Исходя из разметки выбирают место установки и размеры будущей конструкции. В некоторых городах их  изготавливают по заказу, так, что размеры могут быть любые. Стоимость  изготовления этого люка около 120$.

Обычно, размер люка может быть на четыре или две плитки. В редких случаях на одну  плитку. Конструкция может быть различной. В одном случае, обшивка на люке выходит за пределы люка и закрывает ширину несущей рамки. В этом случае плитка (на люке) крепится на обшивку дверцы и не заходит на гипсокартон ( обшивки стены или ванны).

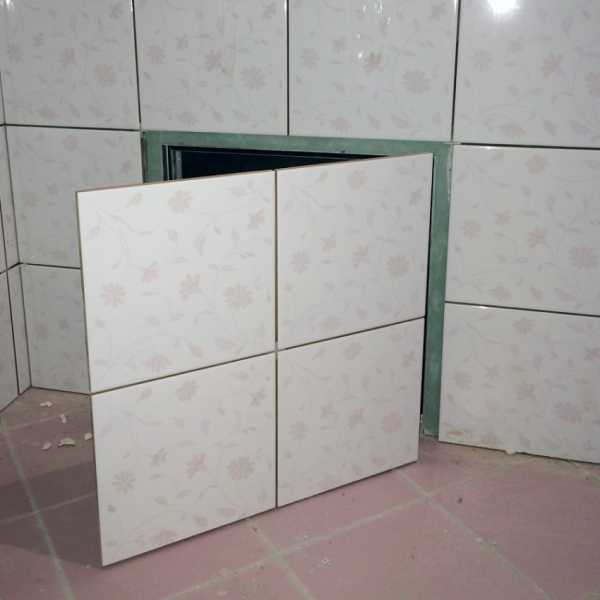

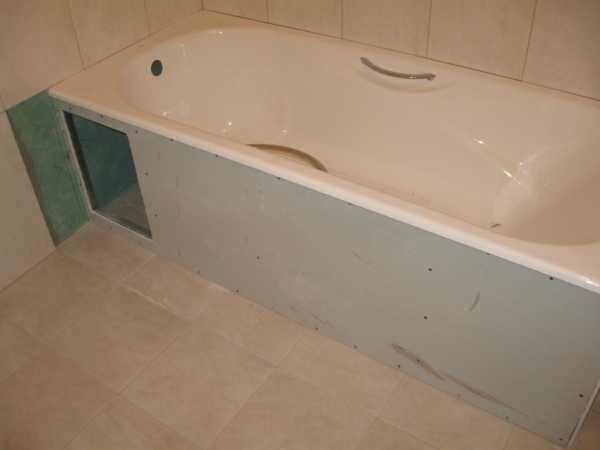

В другом случае (как в нашем)  гипсокартон ( обшивки ванной), заходит на несущую обвязку люка . Плитка на дверце в этом случае, выступает на несколько сантиметров и примыкает на гипсокартон насухо, без клея.

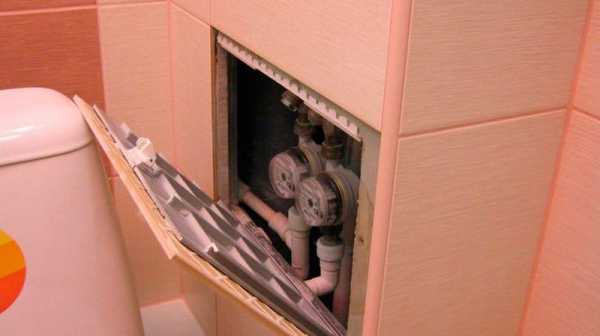

По способу открывания люки невидимки бывают нажимной и с присоской. В нажимном люке открывание происходит при надавливании на люк. Во втором случае присоску, нехитрой манипуляцией, закрепляют на поверхности плитки и тянут дверцу как за  ручку.

2. После разметки места установки люка, необходимо установить стойки профилей гипсокартонной системы, будущей зашивки ванны. К этим  профилям по периметру будет крепиться саморезами  люк невидимка .Для усиления профиля в него можно загнать деревянный брусок.



3. По инструкции сначала  крепится гипсокартон, а затем по диагонали запускается люк и , как то развернувшись, монтируется на место. Этот момент, в случае с ванной и не получается. Ванна не позволяет зайти люку за обшивку.



Ошибка при монтаже сантехнического люка

Поэтому сперва производим монтаж конструкции к профилям, затем гипсокартон, с вырезанным отверстием под дверцу   ( иначе выступающая поверхность дверцы не даст закрепить гипсокартон).

Обшивку пришлось разбирать.

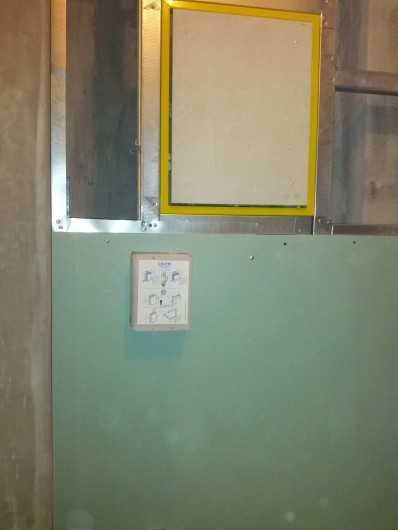

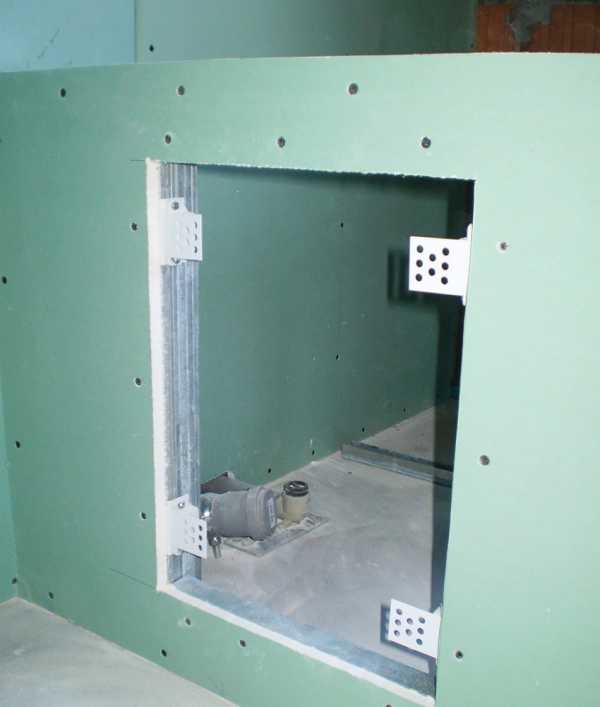

Крепление конструкции ревизионного люка к профилям ГКЛ

4. Поверхность зашивки на люке может не совпадать с поверхностью гипсокартона .  В этом случае  ее необходимо выровнять клеем. А укладку плитки на люк производить на следующий день. Если это делать в один день , то есть опасность, что клей при укладке плитки намертво закрепит дверцу. Поэтому, при выравнивании поверхности люка клеем в зазоры между люком и обшивкой необходимо вставить временные прокладки с картона. На следующий день их необходимо вытащить, щель между дверцей прочистить и проверить люк на открываемость. Всю поверхность прогрунтовать.



Выравнивание клеем поверхности дверцы



Вытаскивание картонных вставок





Очистка дверцы для открывания



5. Подготовленную поверхность  обшивки ванны и люка облицовываем плиткой. На следующий день  – заполнение швов на плитке. Шов по периметру плиток на люке затиркой не заполняем. Так – же, затиркой не заполняем примыкание  бортика ванны и плитки, верхнего ряда облицовки зашивки. Эти места будем заполнять силиконом.



Облицовка плиткой и заполнение швов затиркой



6. На следующий день (дней уже прилично набирается вокруг одной только зашивки) войлоком необходимо протереть налет на плитке от затирки и подработать неудачные  швы наждачной бумагой. Подробно весь процесс заполнения швов показан в видеоролике на странице. Только после всей, выше описанной работы,  можно заполнить швы на дверце люка силиконом.



Заделка швов вокруг люка силиконом



7.Дальше,по инструкции, когда силикон застынет (на следующий день) по периметру шва на  люке нужно пройти острым лезвием ножа под углом 45 градусов. Дверцу можно открывать . Силикон откроется вместе с ней.

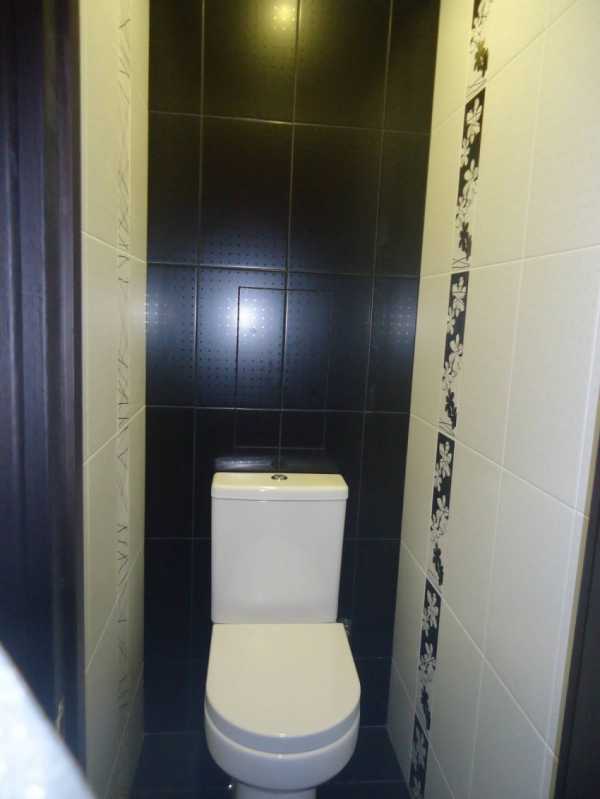

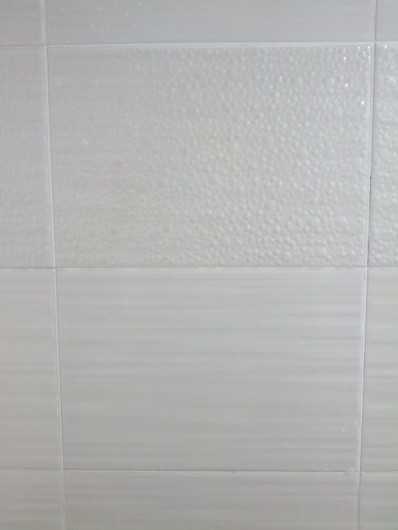

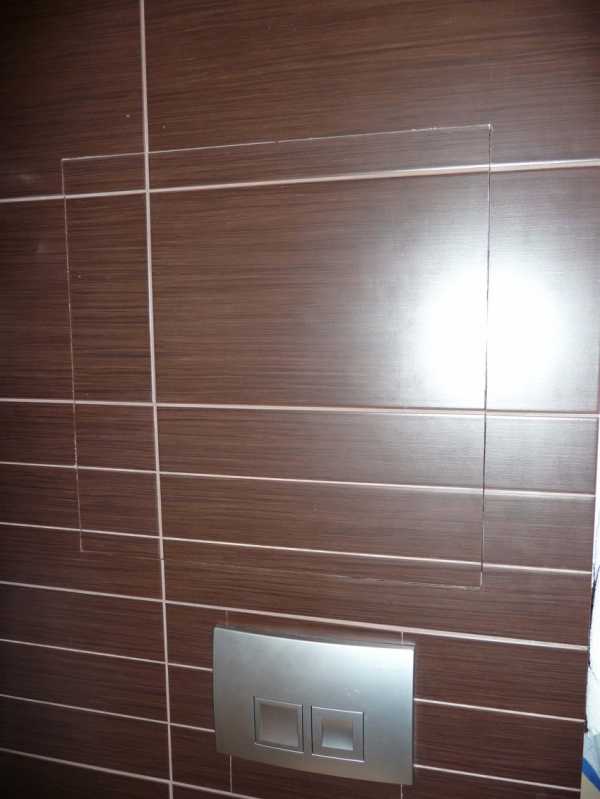

Конечный результат





Вопросы из писем и консультаций в скайпе:



1. Какими правилами необходимо придерживаться при установке ревизионного люка под ванну. Плитку   начинать ложить с чего? С люка?
На чё крепится плитка на потайной люк? Зачем нужна раскладка под плитку?

Нашел ролик у чехов, где есть ответы почти на все вопросы. Там все показывают на стенде.

Единственная оговорка для конкретного случая. Перед тем как делать люк, нужно просчитать как плитка будет в конце перегородки (зашивки под ванной). Не появятся ли там  сантиметровые кусочки.  http://youtu.be/Mfp6opJ_qhc



101ohibka.ru

95 фото потайных, ревизионных и скрытых технологических отверстий

Если в строении есть коммуникации, то это предполагает, что в нём присутствуют также трубы, датчики, счетчики и другое. Без такой системы невозможно удовлетворить человеческие потребности, несмотря на то, что её внешний вид оставляет желать лучшего. Можно попробовать использовать декоративные панели для того, чтобы закрыть ими систему коммуникаций.

Но в этом случае затруднительно будет осуществлять её обслуживание. Для решения такой проблемы используют ревизионные люки – опорную раму с дверцей.

При этом люк можно расположить в ванной, в туалете, на кухне и в других помещениях, при правильном оформлении такой люк может стать отличным элементом интерьера. Для правильного выбора можете изучить фото люка для ванной.

Краткое содержимое статьи:

Каким может быть люк

Можно выделить несколько видов сантехнических люков для ванных в зависимости от места расположения, материала, из которого изготовлен, и по конструкциям.

Основная часть люка изготавливается из металла, гипсоволокнистных плит либо гипсокартона. Для изготовления дополнительных элементов могут быть использованы металлы только высокой прочности.

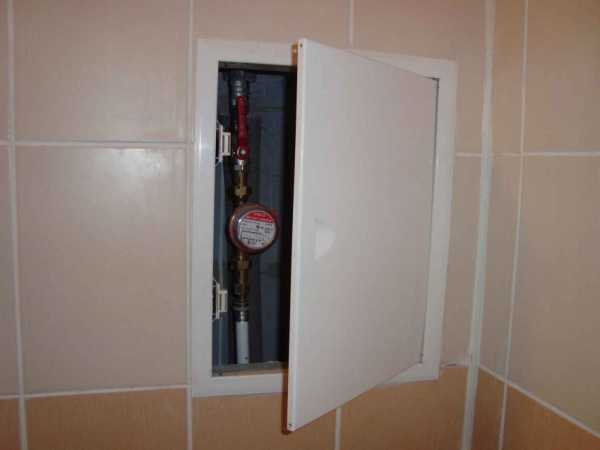

Если люк изготовлен из пластика, он скорее всего будет белого цвета. Положительным моментом такой расцветки является универсальность, так как она сочетаемая с любыми другими цветами.

Люки из металла, как правило, имеют более высокие цены, и это основной их недостаток. В целом характеризуются прочностью, отменным качеством и долгим сроком эксплуатации.

Наиболее экономичным является люк из гипсокартона. Но такая конструкция недолговечна. Поэтому  в качестве дешевых вариантов лучше выбрать гипсоволокнистую плиту либо пластик.

Существует и такая модификация, как люк-невидимка. Устанавливают такую конструкцию в специальных нишах, над шкафами либо под ванной. При этом отделка люка-невидимки осуществляется в том же цвете и теми же материалами, что и стенки. Это так называемые скрытые люки для ванной – люк для ванной под плитку легко сделать незаметным.

Для того, чтобы угадать с размером люка и ниши для него, монтировать люк лучше перед окончанием отделочных работ со стенами. Но если место для люка уже есть, нужно подобрать подходящий размер.

Дизайнерский подход и форма

Как правило, форма люка представляет собой квадрат или прямоугольник. Но это не обязательное правило, можно подобрать нужную Вам форму, например, круг, овал или трапецию.

При этом, зачастую, осуществляют монтаж люка для ванной своими руками в домашних условиях. В этом случае дизайн, как правило, оригинален.

Также разным может быть и размер сантехнических люков. Так, люк может быть миниатюрным, при этом его размеры исчисляются в миллиметрах.

Габариты конструкции зачастую определяют и дизайн люков. Однако, чтобы установить люк в специально предназначенное для него место, используют аналогичный порядок действий, при этом применяются либо саморезы, либо специфические клеевые составы.

Для того, чтобы упростить выбор люка, лучше делать нишу стандартного размера. Если планируется «спрятать» люк за плиткой, удобно будет также выбрать размер ниши в соответствии с размером плитки, так, чтобы все плитки были целыми.


Где можно установить

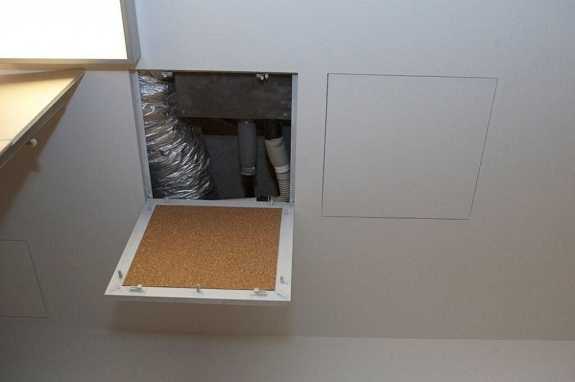

Обычно место установки люка в ванной – стены. Но также не исключается их расположение и на полу, либо на потолке. На потолке, к примеру, удобнее установить люк для того, чтобы обслуживать вентиляцию. При этом удобнее, если такую установку провести в подвесной потолок.

Но при этом, следует помнить о том, что на потолке, в целях безопасности, следует размещать только легкие неметаллические модификации с прочными дверками и надежной запорной системой.

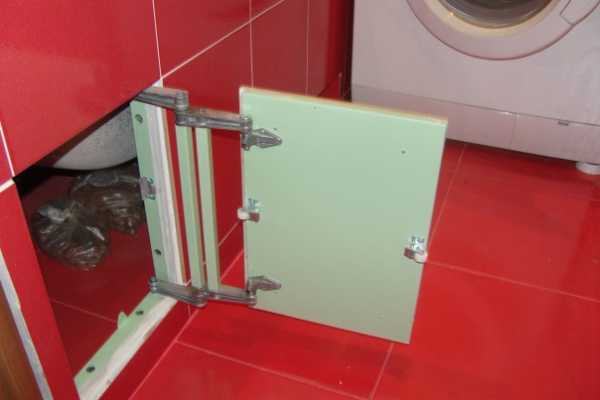

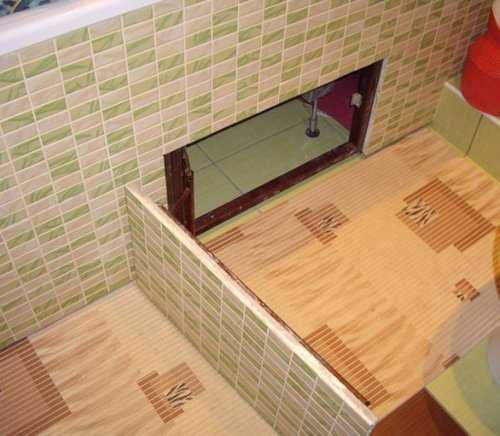

Что касается установки люка на полу, то здесь к конструкции устанавливается требование – выдерживать большую нагрузку. Можно приобрести модель, у которой есть ребра жесткости, прочную крышку и уплотнители. Последние направлены на защиту от запахов и повышенной влажности.

Также положительным бонусом будет наличие фиксаторов и амортизаторов, что позволит легко открывать и закрывать дверцы. Неплохой вариант материала для напольных люков – влагоустойчивый ламинат. Также люк можно прикрыть линолиумом либо плитками, в зависимости от напольного покрытия.

Различия по конструкции

Обычная конструкция – люк с одной дверью. У широких моделей может быть две двери. Негативной чертой первой конструкции может быть провисание двери.

Также конструкция двери может быть распашной, откидной либо сдвижной. Также существует усиленная конструкция – мощные петли и дополнительные ребра жесткости.

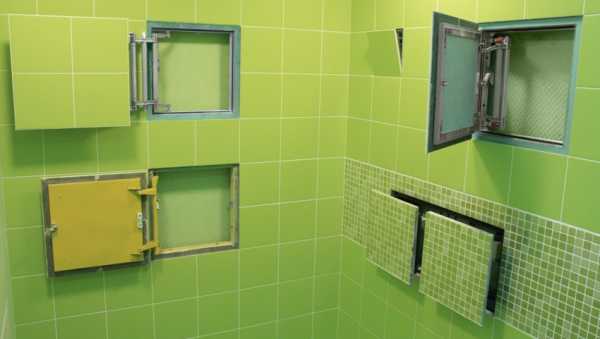

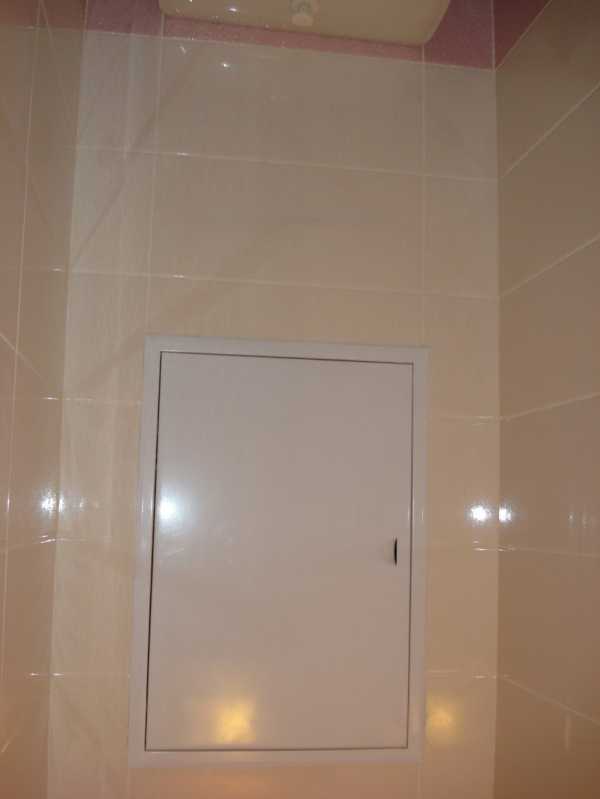

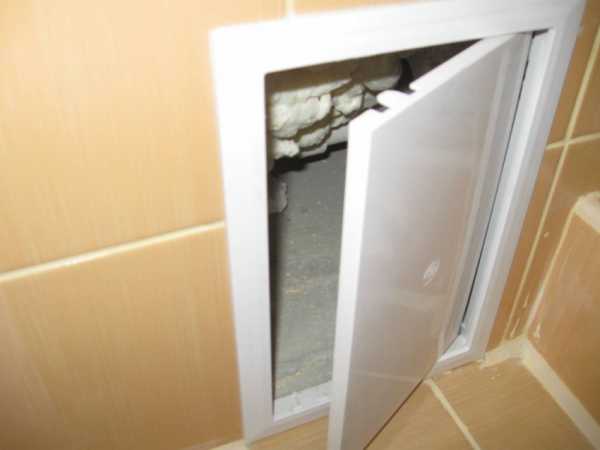

Фото люков для ванной


Также рекомендуем посетить:

Статьи из раздела:

vannajainfo.ru

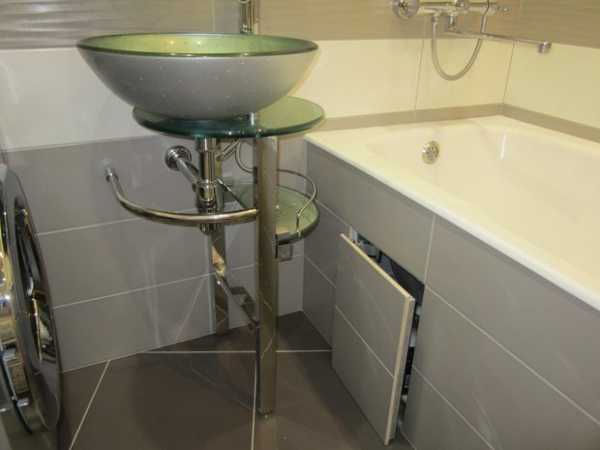

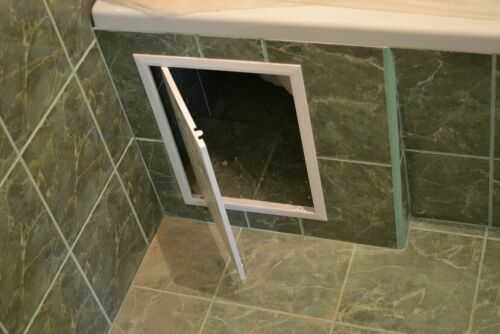

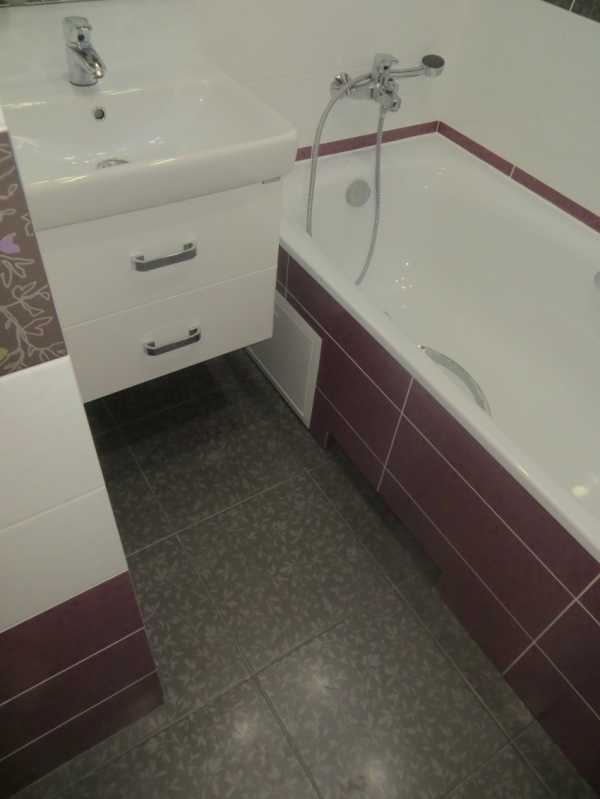

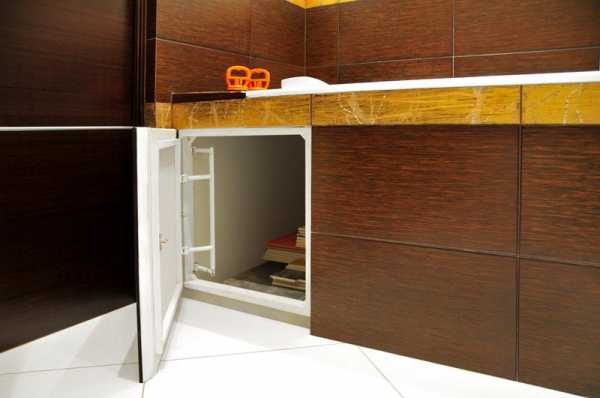

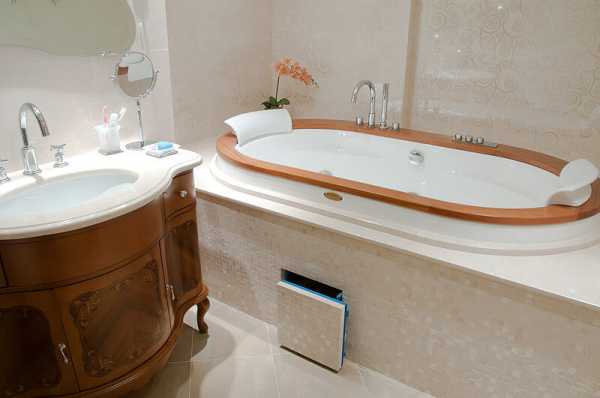

Люк под ванной под плитку, способы открывания и материалы изготовления

Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.

Разновидности ревизионных люков

Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:

  • легкий доступ к системе водоснабжения и приборам учета воды;
  • простой монтаж изделия, с которым справится новичок;
  • единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
  • благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.

Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.

По способу открывания

В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:

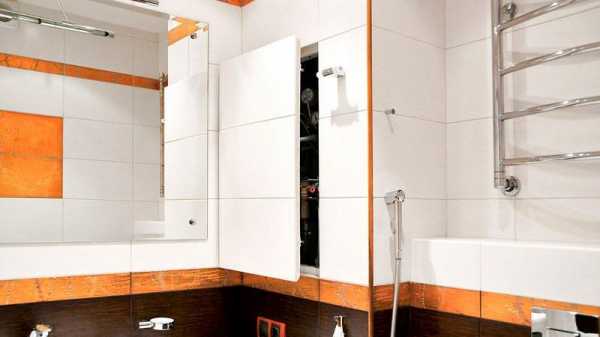

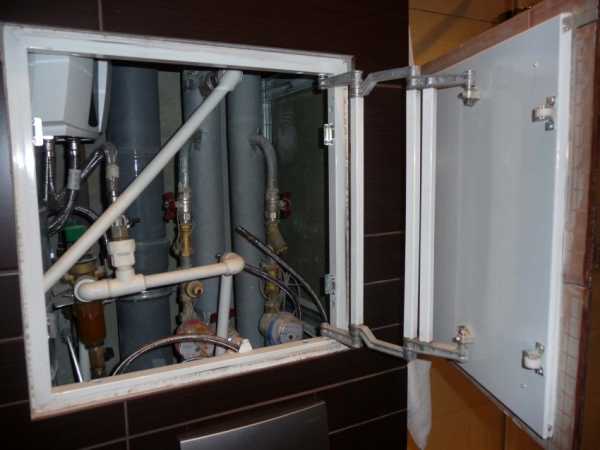

  • распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
  • нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
  • сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;

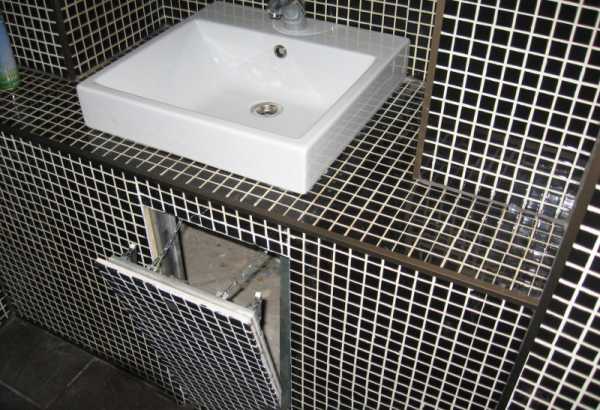

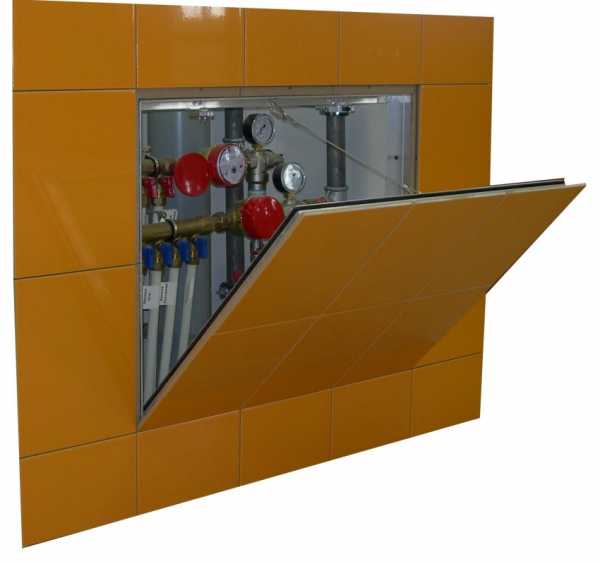

  • откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;

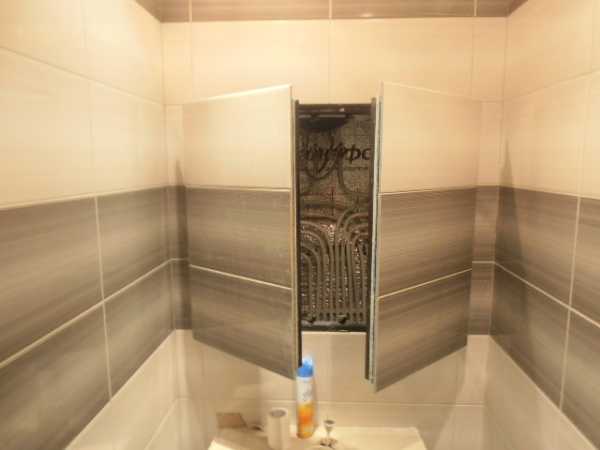

  • двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
  • усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.

Перечисленные модели люков не испортят внешний вид интерьера, но для того, чтобы сделать устройство незаметным нужно постараться. Чтобы результат был аккуратным, отдайте дело в руки квалифицированных профессионалов.

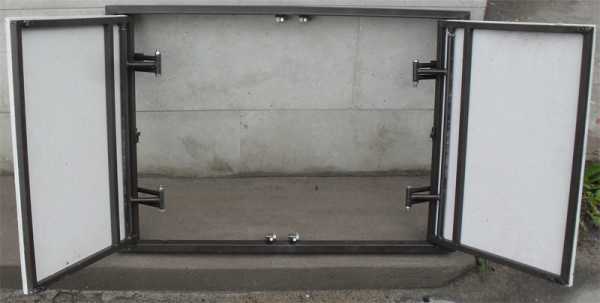

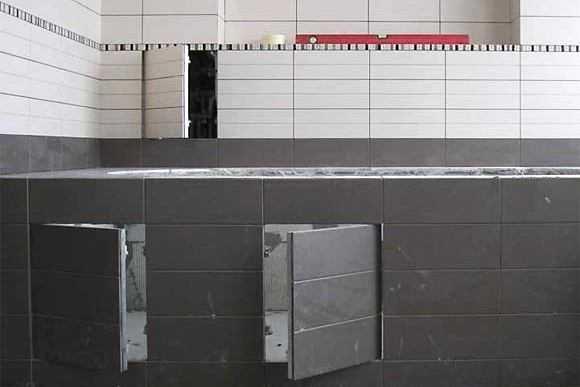

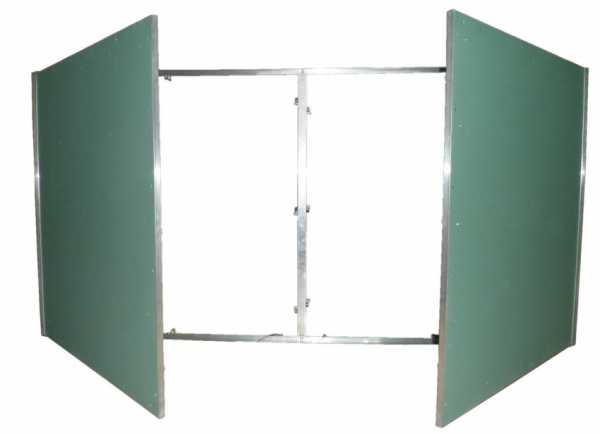

Двухдверный

Нажимной

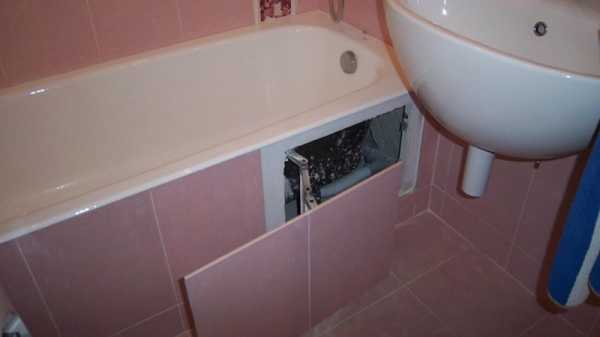

Откидной

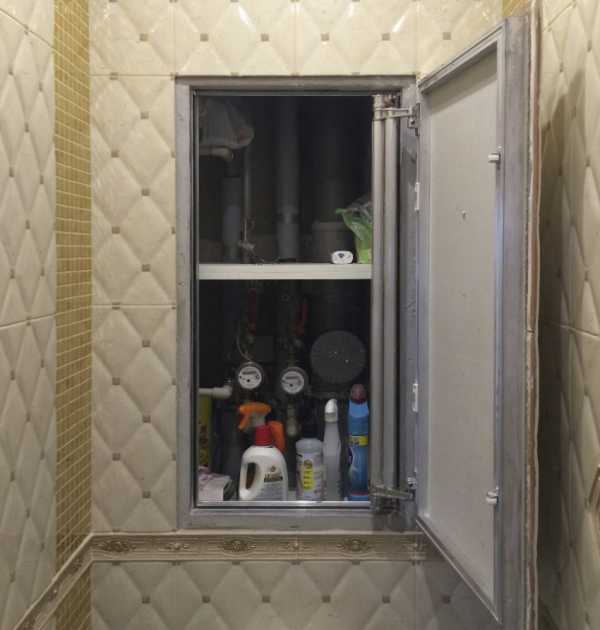

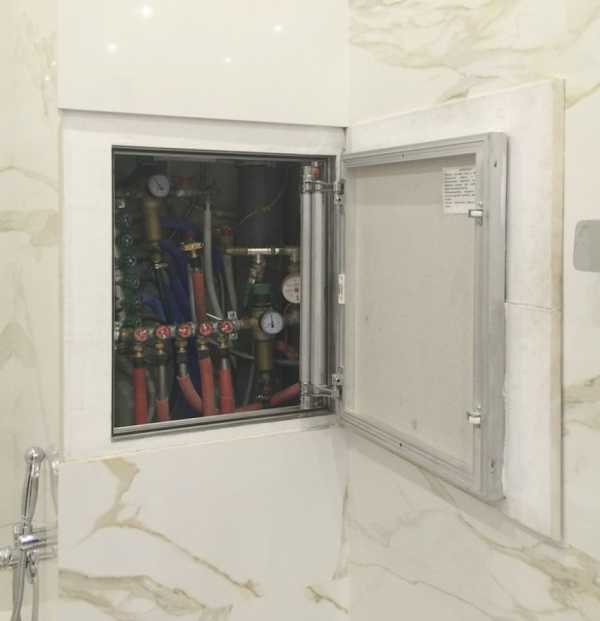

Распашной

Сдвижной

По размеру

Большинство производителей предлагают приобрести люк под ванную на заказ: именно так потребитель сможет точно угадать с размерами своей ниши. Подбирается люк согласно размерам одной облицовочной плитки. Некоторые изготовители предоставляют услугу самостоятельного расчета габаритов приспособления: для этого в поле нужно ввести ширину и высоту одной плитки, после чего калькулятор покажет оптимальные устройства. Однако есть более простой способ, просмотреть размеры люка в ванную комнату, так вы сразу сможете учесть его параметры.

 Однако на строительном рынке предлагается ряд моделей со стандартными габаритами, которые бывают:

  • маленькими;
  • средними;
  • большими;
  • крупными.

Размеры люков могут быть разными

Маленькими люками считаются модели с размерами от 40х40 см. Такие варианты удобно устанавливать как в вертикальной, так и в горизонтальной нише на полу под плитку. Минимальный размер предполагает некоторые трудности в доступе, поэтому прежде чем ставить такое изделие, рассчитайте точные габариты проема для комфортного доступа к коммуникациям.

Средние размеры приспособлений – 50х50 см. Этот тип уже больше предыдущего, следовательно, доступ будет более удобным. За ним располагают объемные инженерные системы в стене: замаскировать люк плиткой можно так, что он будет неприметен на общем фоне.

Большие габариты подразумевают применение сдвижных дверок, потому как одна дверца вряд ли сможет надежно закрыть нишу размером в 80х60 см. Изделие не только помогает скрыть трубы, но и потайные шкафчики под ванной. Установленная дверца обшивается гипсокартоном, после чего люк, расположенный под ванной маскируется под плитку.

Самыми крупными моделями считаются варианты, превышающие 80 см в длину и ширину. Уместно использование такие аналогов для обустройства напольных люков. При открытии обеспечивается широкий просмотр, а скрыть прибор можно керамогранитными плитами. Рассчитывая габариты смотрового люка, оставляйте в запас несколько сантиметров для выступа плитки за пределы двери. Оптимальным станет выступ в 0,5 см со стороны петлевого механизма, и по 50 мм с других боков.

Помните о том, что стоимость изделия также будет зависеть от его размеров, чем больше люк – тем выше цена. Производство на заказ является самым дорогостоящим.

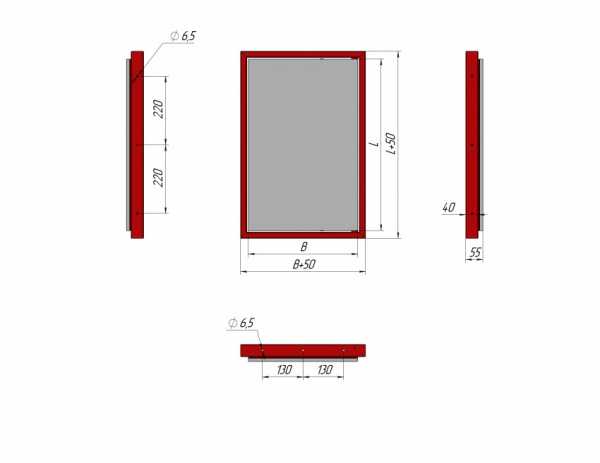

Габаритные размеры люков

По материалу изготовления

Все разнообразие моделей можно условно поделить согласно материалу, из которого они изготавливаются. Сама рамка изделия обычно делается металлической – крепления должны прочно фиксировать дверцу, которая может быть изготовлена из:

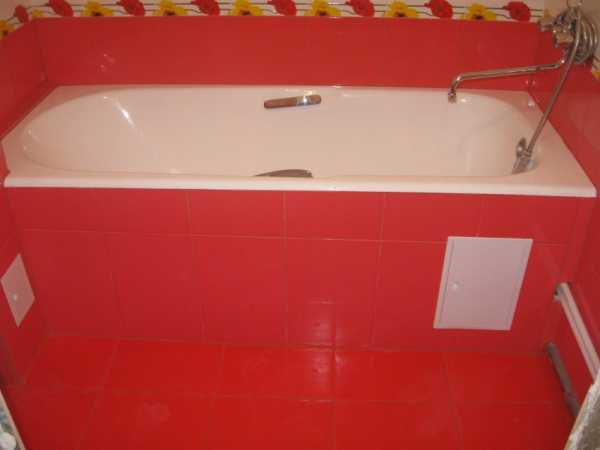

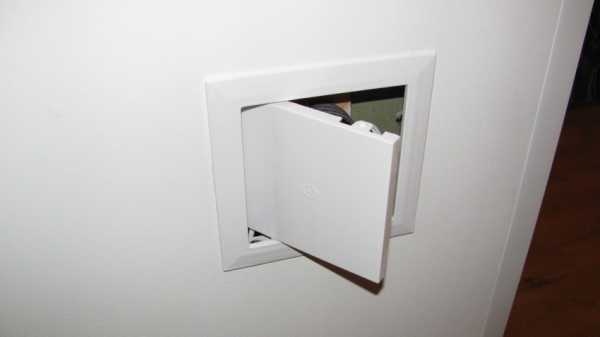

  • пластик — применяется для люков, которые не подвержены сильной нагрузке. Пластиковые изделия производят белого цвета, впоследствии их можно облицевать плиткой небольшого веса. Они имеют малые размеры и устанавливаются в тех местах, где под ванной расположены счетчики. Для таких целей разумно делать небольшое окошко, которого достаточно для просмотра показателей приборов учета. Пластик для изготовления применяется армированного типа, он прочный в конструкции и устойчив к перемене температуры и влажности;
  • металл — такие смотровые люки надежные, но имеют большой вес, из-за чего ограничены их размеры. Если делать приспособление крупных габаритов, понадобится дополнительное усиление петель, поэтому часто металлическими делают напольные люки под плитку, которые оборудуют амортизаторами и пружинами. Настенные устройства также могут быть сделаны из стали, однако сварные швы со временем подвергаются ржавчине из-за постоянной влажности в ванной. Поэтому целесообразнее будет выбрать люк из алюминия: у него малый удельный вес, и он не будет испорчен коррозией;
  • гипсокартон — часто такие дверки изготавливаются самостоятельно во время ремонта: таким образом можно существенно сэкономить на покупке. Саму рамку можно сделать из алюминиевого профиля для гипрока, а закрепить дверку на петлях, приобретенных в строительном магазине. В данном случае, владелец сам решает какие размеры будет иметь люк, ему не нужно подстраивать габариты отверстия под стандартные, предлагаемые магазинами. Гипсокартон – прочный материал, позволяющий выдерживать большие нагрузки, поэтому замаскировать лючок под ванну плиткой не составит труда.

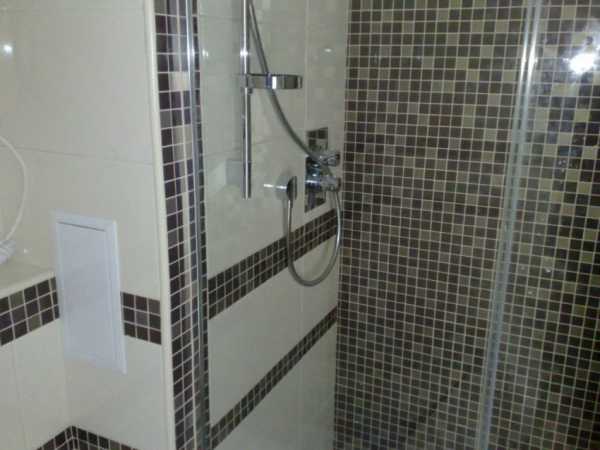

Гипсокартонный

Металлический

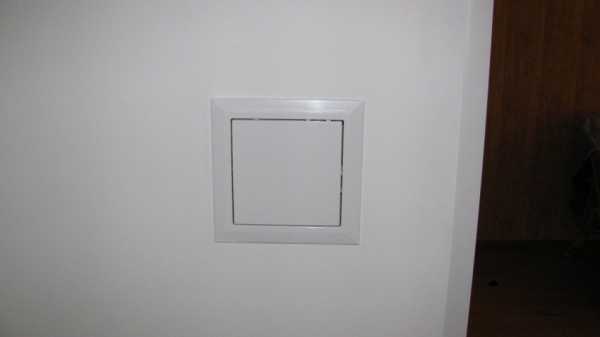

Пластиковый

Изделие должно хорошо поддаваться будущей отделке, для этого и делают ревизионные люки, которые будут скрывать коммуникации в стене или полу.

Как не ошибиться с выбором

Весь процесс выбора сантехнического люка состоит из последовательных этапов и нюансов, каждый нужно рассмотреть подробно:

  • определение места нахождения ниши. В процессе ремонта, когда коммуникации уже проведены, задумайтесь, где бы наиболее удобным было расположение люка. Это может быть как проем в экране под ванной, так и отверстие в полу. При выборе последнего варианта, учитывайте, что дверца люка должна иметь амортизаторы для прочности ее фиксации;
  • измерьте габариты ниши — важна длина и ширина будущего устройства, именно от нее нужно отталкиваться при выборе в магазине;
  • возьмите купленную плитку и вымерьте ее размеры, запишите полученные замеры, чтоб предоставить их консультанту в магазине;
  • при выборе рассчитайте, сколько плиток вместится на дверцу ниши, после чего можно смело подбирать соответствующий по габаритам люк.

Выбранное изделие должно не только подходить по размерам, но также иметь надежный механизм открывания. Лучший выбор нержавеющая сталь или алюминий – таким образом, устройство прослужит долгие годы. Вес конструкции тоже важен: при дальнейшей облицовке, дверцы для ванной не должны провисать под грузом. Это приведет к быстрому износу изделия и его замене.

Механизм рекомендуется проверить тщательно: попробуйте открыть и закрыть люк прямо на месте. Если конструкция заедает, лучше сразу поменять приспособление, ведь работа люка должна быть четкой и плавной. Если был выбран съемный люк – проверьте состояние и надежность фиксирующей цепочки. Она предполагает быть крепкой, способной удержать откидную крышку на весу.

Выбирая сантехнический люк, вспомните есть ли в ванной препятствия для его открытия. От данного показателя будет зависеть тип конструкции и способ открывания. Цвет дверцы не имеет значения, потому как она все равно будет скрыта под плиткой. Традиционными считаются распашные белые люки. Качественное изделие должно отличаться повышенной стойкостью к влаге, быть пожаробезопасным, легким, безвредным для человека и простым в установке.

Видео

Фото

vannayasovety.ru

Как не допустить ошибок при установке люка невидимки под плитку, на личном опыте

Вы наверняка задумывались и задавали себе вопрос: Как сделать свой интерьер ванной комнаты или туалета не похожим на другие?  Как спрятать коммуникации и при этом чтобы они были легкодоступны? Ответ очень прост — это установка люка невидимку под плитку.

Хочу на личном примере показать весь процесс: от выбора люка, установки и финальной стадии — герметизации швов.

Ну что, Вы,  готовы, тогда начинаем.

Выбор люка невидимки под плитку

Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально.  Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

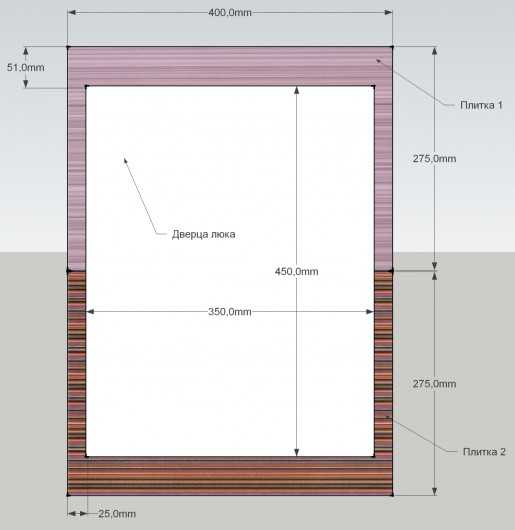

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм,  сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Установка люка невидимки

Для правильной установки люка невидимки необходимо сделать минимальный проект, что позволит сэкономить деньги и время на переделку, как было в моем случае, но об этом позже…

Минимальный проект должен содержать:

  1. Выбрать плитку и соответственно люк;
  2. Прорисовать раскладку плитки на той стене куда устанавливается люк невидимка, чтобы не было узких подрезов плитки по краям стены;
  3. Исходя из раскладки плитки и размеров люка — прорисовать, как будут проходить коммуникации (вентили и счетчики воды) , чтобы к ним был удобный доступ;
  4. Прорисовать, как будут располагаться металлический профиль, на который будет закреплен люк, а в дальнейшем листы гипсокартона;
  5. Проставить размеры установки люка относительно пола и стен помещения.

Вот мой проект рис.2, для удобства проектирования он был сделан в программе SketchUP.

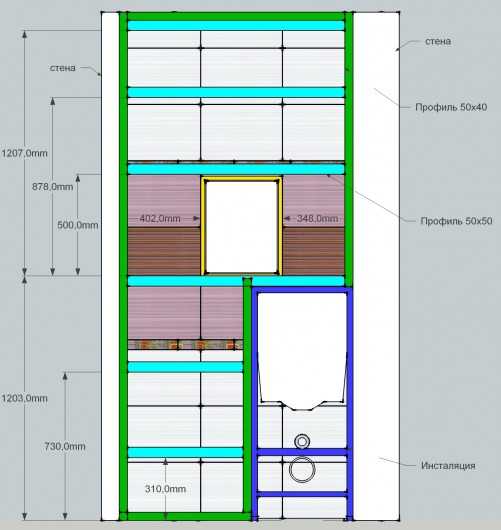

Рис.2. Проект с размещением всех элементов конструкции, раскладка плитки и основные размеры монтажа.

А теперь по поводу моей ошибки, разводка и монтаж труб водоснабжения были сделаны без предварительного проекта и когда я начал устанавливать люк невидимку с учетом раскладки плитки, то оказалось что один кран и счетчик воды находятся в не зоны доступа люка. Поэтому пришлось переделывать разводку труб, чтобы все краны и счетчики были в зоне доступа. Теперь вы понимаете на сколько важно иметь проект!

Ещё несколько фотографий во время монтажа люка невидимки под плитку:

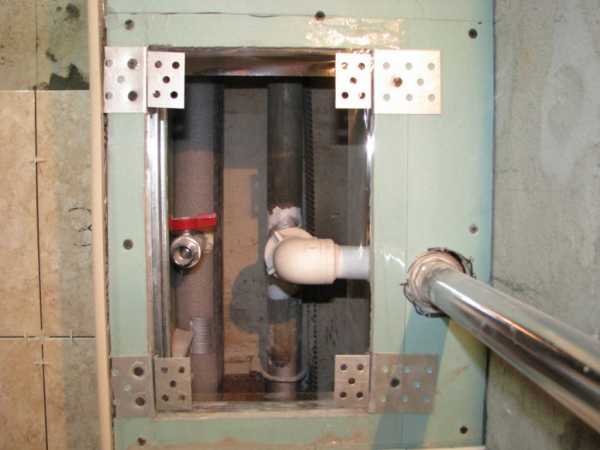

Рис. 3. Проем в который будет устанавливаться люк невидимка

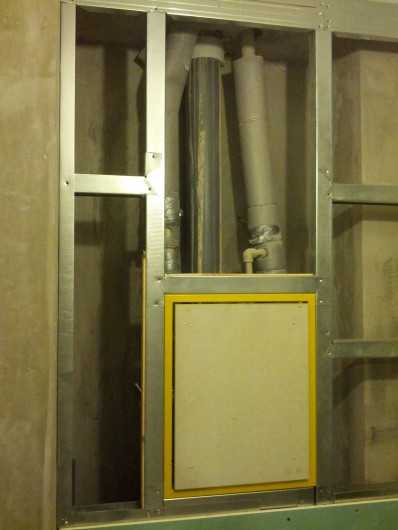

Рис. 4. Усыновлены металлические профили и на них закреплен люк невидимка

Для жесткости крепления люка рекомендую заложить бруски в металлический профиль

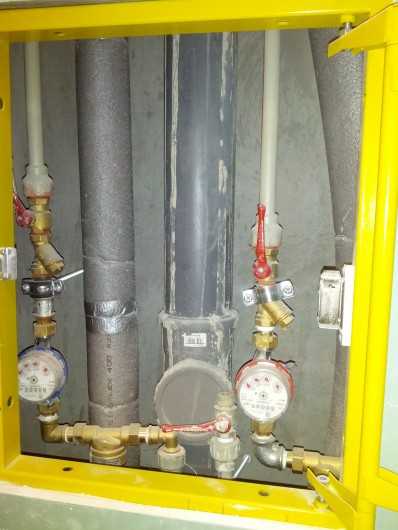

Рис. 5. Вид из люка

Рис. 6. Зашиваем всю конструкцию гипсокартоном

Чем клеить плитку к люку

Так как при установке ревизионного люка мы выставляем его по одной плоскости со стеной из гипсокартона, то и клеить плитку необходимо на плиточный клей, чтобы в дальнейшем поверхность всей стены облицованной плиткой находилась в одной плоскости.

На практике, плитка приклеенная плиточным клеем к люку, от нажатий и открывания люка начинает отклеиваться. После второго приклеивания на плиточный клей она снова отвалилась, было принято решение приклеить её при помощи жидких гвоздей, наклеив на старый слой плиточного клея.

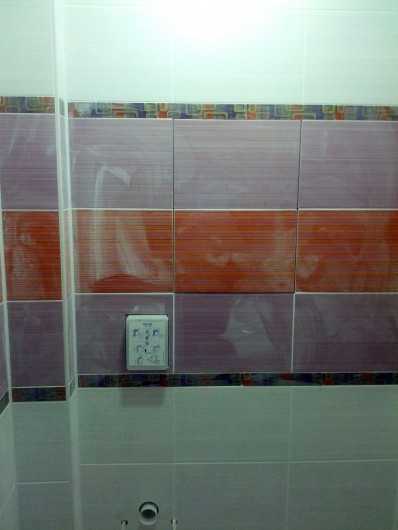

Рис. 7. Вид стены после облицовки плиткой

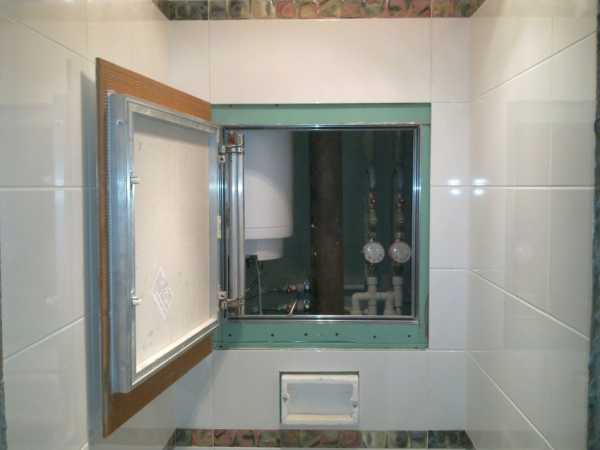

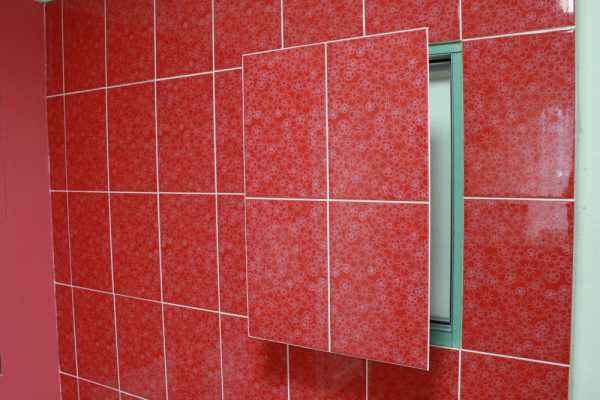

Рис.8. Приоткрытая дверца люка

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

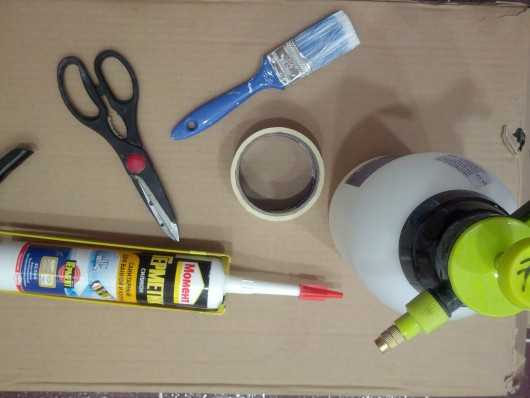

Рис. 9. Необходимые инструменты

  1. Силиконовый герметик белого цвета;
  2. Ножницы;
  3. Малярный скотч;
  4. Пульверизатор с мыльным раствором;
  5. Кисточка с деревянной ручкой;
  6. Обойный нож.

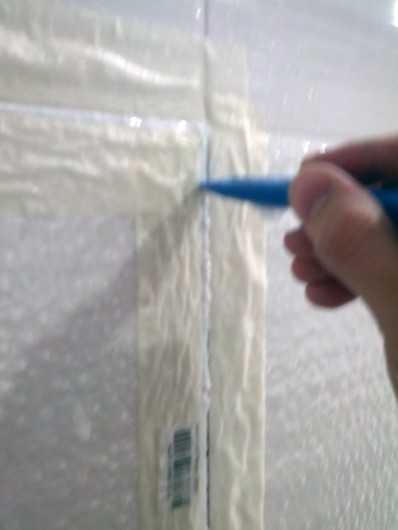

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов  монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

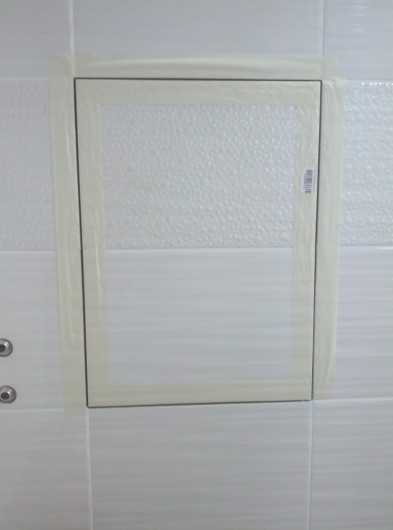

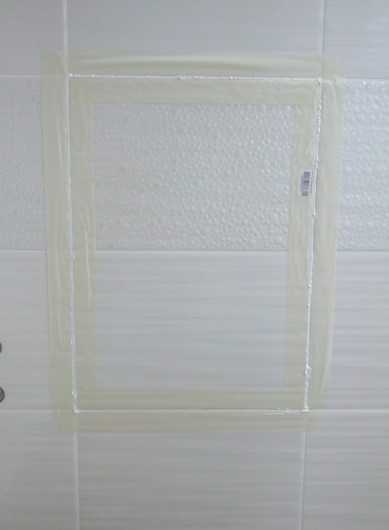

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

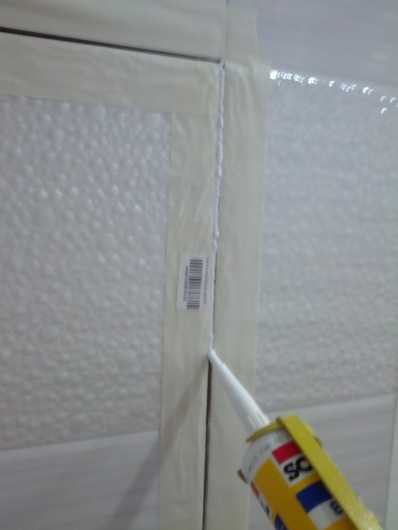

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

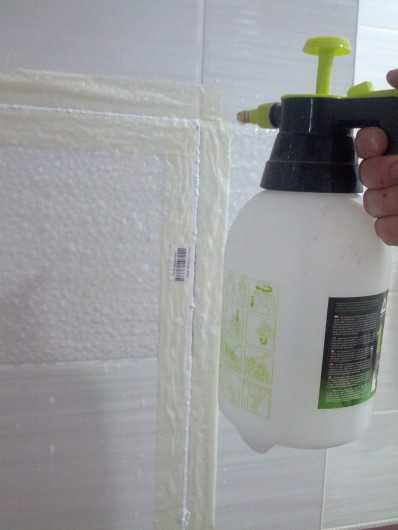

Рис. 13. Обработка швов мыльным раствором

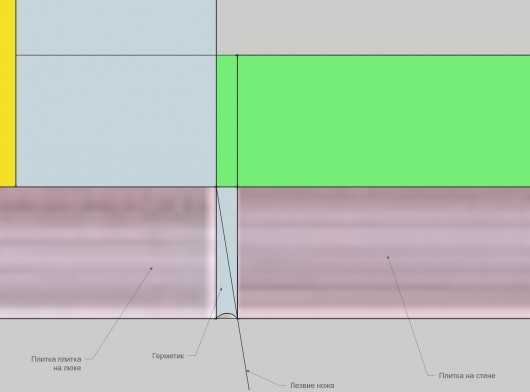

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

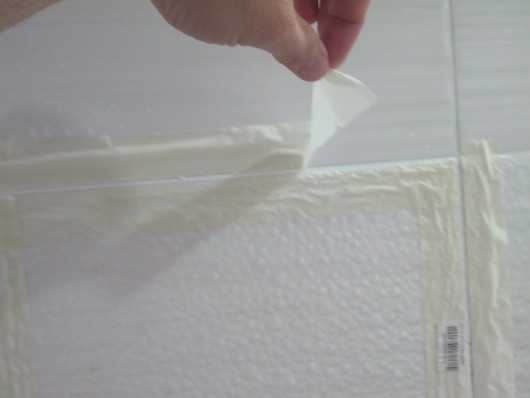

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

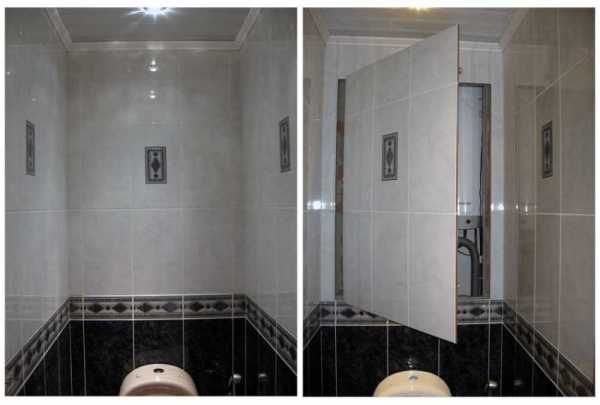

Финальный вид туалета, где наш люк невидимка скрывается на стене

Рис. 18. Финальная стадия туалета

internethome.info

сантехнические люки для ванной комнаты под плитку / Zonavannoi.Ru

Обилие коммуникаций в ванной комнате предполагает постоянный контроль за их функционированием. Трубопроводы горячей и холодной воды, систем отопления, канализации, а также контрольно-измерительные приборы по учету расхода воды, надежно скрытые за слоем облицовки, подлежат тщательному наблюдению, а в случае аварийных ситуаций быстрому и эффективному их устранению.

В целях постоянного контроля за состоянием сантехнических коммуникаций в ванной комнате обустраивают сантехнические люки, скрытые за слоем облицовки. Что делать, если неисправен счетчик учета воды или расположенный под ванной сифон или перелив вышли из строя? Для их срочной замены или ремонта понадобится доступ к аварийной сантехнике – его обеспечит специальное устройство, предусмотренное для таких ситуаций – люк для ванны под плитку.

Содержание статьи

  • Для чего нужны люки в ванной
  • Различия по способу открывания
  • Виды и материалы
  • Особенности конструкции
  • Чем руководствоваться
  • Резюме

Для чего нужны люки в ванной

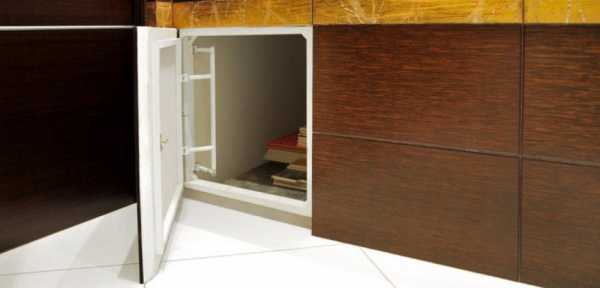

За небольшим лючком можно также удобно расположить скрытый шкафчик для хранения туалетных принадлежностей – гелей, мыла, лосьонов, мочалок, щеток – такое хранилище, незаметное для посторонних взглядов, упорядочит хранение мелочей и избавит комнату от беспорядка. Такой же шкафчик-нишу можно устроить под ванной, сберегая там всевозможные моющие и чистящие средства. Сделать место для хранения мелочей незаметным поможет люк невидимка, получивший свое название за способность быть скрытым от посторонних взглядов под плиткой.

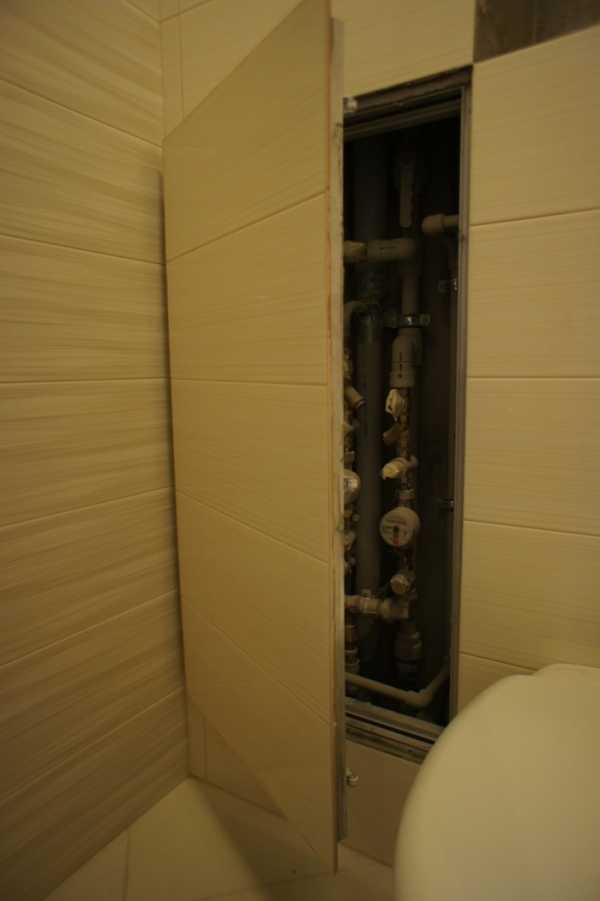

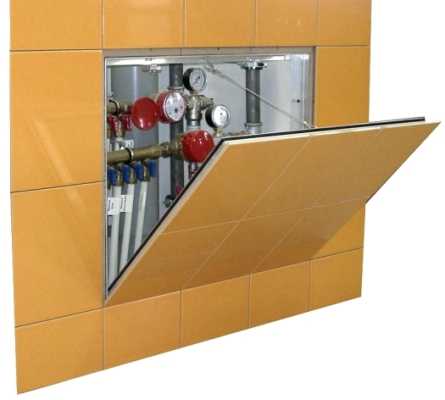

Люк-невидимка под плитку

Многочисленные трубопроводы, кабельные разводки в современной ванной комнате надежно спрятаны за слоями цементной стяжки и облицовочных материалов. Таким же образом можно сделать невидимыми люки для ванной комнаты под плитку, размеры которых можно выбрать в соответствии с их назначением. Сегодня выбор лючков, предлагаемых торговлей, практически неограничен, подобрать подходящие варианты можно, просмотрев каталоги и обратив внимание на их различия в устройстве.

Важно при этом учитывать место расположения люка и удобство его открывания – при недостатке места следует подобрать специальную конструкцию. Обратить внимание нужно и на способы открывания и фиксации дверцы, для чего могут быть использованы резиновые или пластиковые присоски, поворотные и пружинные механизмы, прижимающие дверцы к корпусу люка.

Различия по способу открывания

Сантехнические лючки могут изготавливаться:

  1. С распашными дверками, наиболее привычными в использовании. Дверки чаще всего фиксируются присосками и открываются движением на себя, после чего распахиваются в сторону. Люк в ванную под плитку (фото дает представление об его устройстве) с распашными дверками отличается простотой конструкции. Для его установки не требуется особых навыков, а для приобретения – значительных средств. Дверки фиксируются с помощью магнитов или присосок, а также обычных ручек с поворотным или пружинным механизмом.
  2. Со сдвижными дверками, удобными при ограниченном пространстве для открывания. Такие скрытые люки открываются нажатием на дверцу со скрытым механизмом, который выталкивает ее сначала вперед, после чего дверцу рукой сдвигают в сторону. В отличие от распашных вариантов, для открывания таких дверок не требуется много места, и устанавливают их чаще всего за шкафчиками или оборудованием. В качестве фиксаторов используются замки с роликовыми или магнитно-зажимными механизмами. Несмотря на более высокий ценовой уровень, лючки со сдвижными дверками пользуются популярностью среди специалистов.

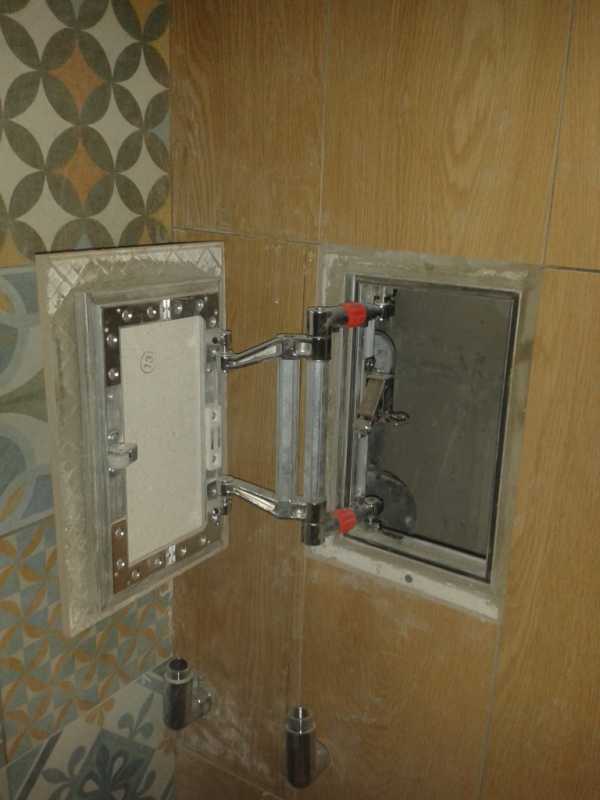

  3. Люки невидимки под плитку с нажимными дверками – идеальное устройство для ревизии сантехнических коммуникаций. Чтобы открыть или закрыть люк не требуется никаких дополнительных приспособлений – дверка открывается простым нажатием на нее, под действием пружинного приспособления. Лючок с нажимной дверкой, которая может быть как распашной, так и сдвижной, выбирается в зависимости от места установки. Благодаря плавному ходу дверки закрепленное на ней облицовочное декоративное полотно плотно удерживается на месте.
  4. Лючки под плитку с дверцами на магнитах-фиксаторах могут быть использованы в местах, где не требуется особой прочности крепления. Чаще всего подобные варианты изготавливаются своими руками и не являются совершенными в техническом отношении.

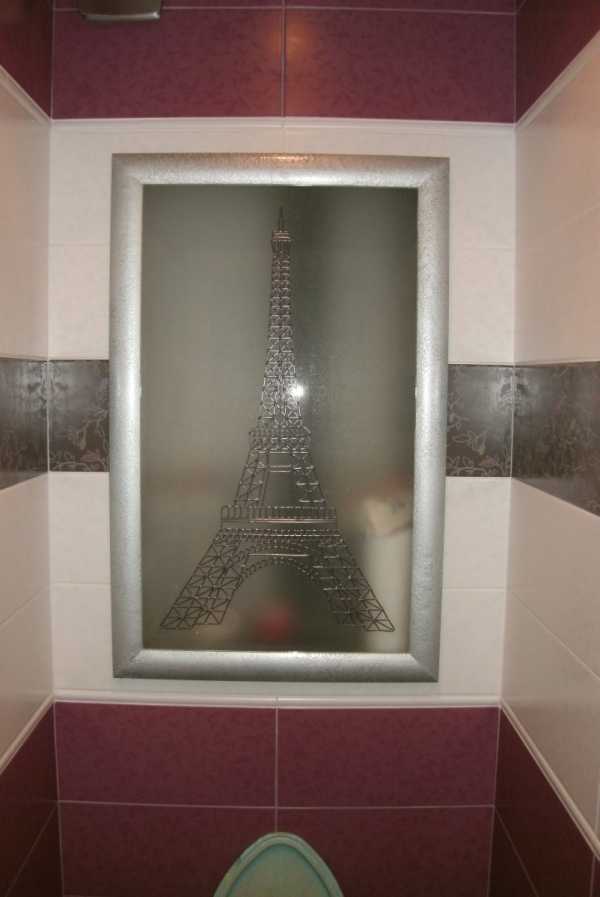

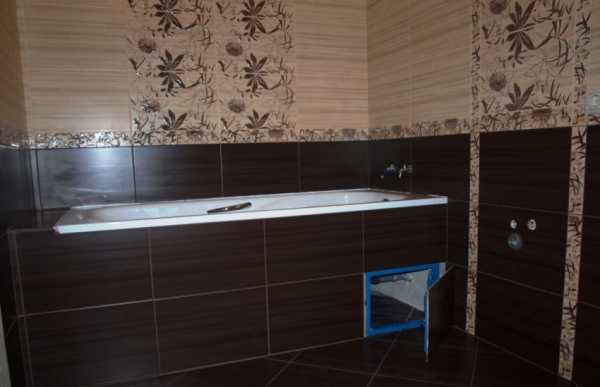

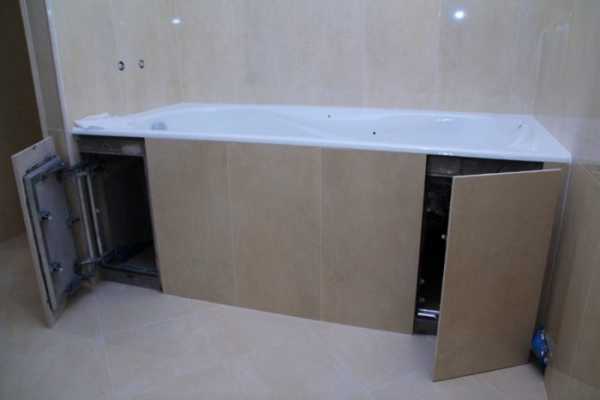

Люк-невидимка в ванной

Виды и материалы

Наиболее часто применяемым материалом для изготовления сантехнических люков является сталь, обладающая такими ценными свойствами как прочность и надежность в эксплуатации. Дверцы для ванной к таким люкам могут быть выполнены также из пластика или дерева.

Выбирать люк соответствующей конструкции и размеров следует в соответствии с материалом облицовочного покрытия, под которым люк будет скрыт, а также в зависимости от условий эксплуатации – частоты использования, тяжести покрытия, влажности и др.

Следует также помнить, что люк для ванной под плитку, размеры которого должны соответствовать техническому назначению, должен быть незаметен в интерьере помещения. Поэтому желательно выбирать конструкцию с плоскими дверцами без выступающих ручек или других элементов, способными легко удерживать закрепленную на них любую, даже громоздкую и тяжелую декоративную облицовку. В качестве облицовочных материалов, как известно, используют керамическую плитку, керамогранит, декоративные плиты, мозаику, обои и пр.

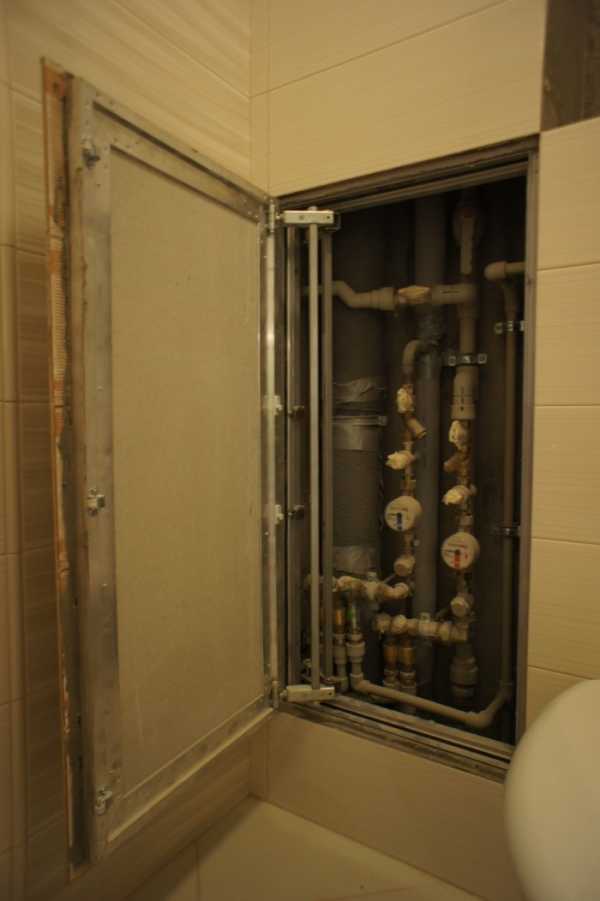

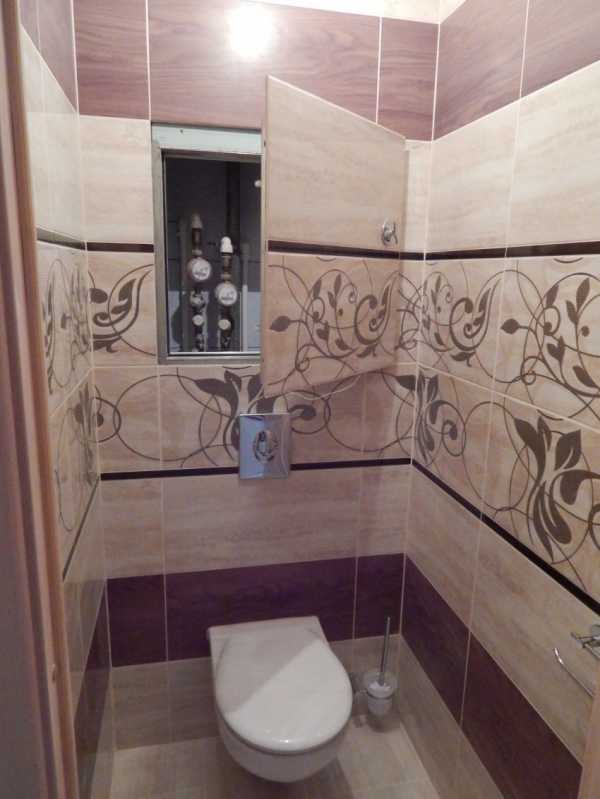

Люк-невидимка — установка в туалете

Кроме повышенной прочности, для люков важны такие свойства, как хорошая обрабатываемость, необходимая при выполнении шпатлевки, окрашивания, приклеивания плитки и т.д. В противном случае спрятать люк под слоем декоративных материалов не удастся.

В соответствии с назначением и местом установки, лючки могут быть различных размеров, от минимальных (100×100 мм) до значительных по величине, достигающих 1800×2000 мм. Рынок строительных принадлежностей и аксессуаров сегодня необычайно широк, и выбрать лючки оптимальных размеров не составляет труда. Существуют сантехнические люки стандартных размеров, но при необходимости можно заказать на специализированных предприятиях нужный вариант изделия. Люки особенно крупных размеров изготавливаются для установки на крупных коммуникационных узлах, где можно работать в полный рост, иногда – вдвоем или даже втроем. Кроме однодверных люков могут встречаться двухдверные – все зависит от технических особенностей контролируемых узлов.

Особенности конструкции

Конструкция люков-невидимок рассчитана на значительные нагрузки. С этой целью выбирается прочный материал корпуса и дверок, обеспечивается надежность крепления всех элементов, плотность и устойчивость их фиксации. Это связано с дополнительным весом отделочных материалов, закрепляемых на дверках. Независимо от положения – открытого или закрытого – дверки люков способны выдерживать нагрузки без перекосов и деформаций в течение их многократного открывания и закрывания, и даже в случаях, если рабочий будет вынужден на них опереться.

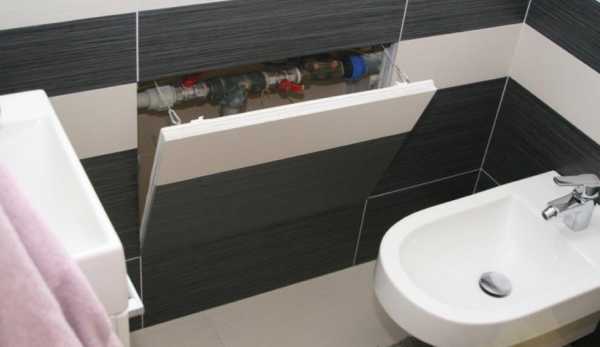

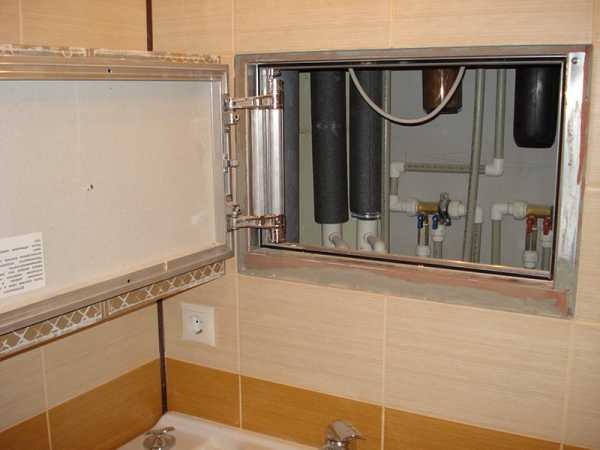

Сантехнический люк в ванной

Особенностью конструкции и движущихся механизмов сантехнических люков является также плавность хода дверок, что способствует сохранению закрепленного на них слоя декоративной отделки. Чтобы быть уверенными в прочности люка, следует обратить внимание на качество монтажа – должны быть точно выдержаны вертикальные и горизонтальные уровни, корпус должен быть точно и прочно зафиксирован в проеме стены. Если стена выполнена из гипсокартона, желательно установить дополнительную опору под корпус люка.

Чем руководствоваться

Приступая к установке люка для ванны под плитку, следует внимательно изучить представленные в интернете многочисленные инструкции и рекомендации, касающиеся этого вопроса. Особенно полезным может стать видео, на котором подробно показывается последовательность установки лючков и оговариваются требования к выбору конструкции.

Имея некоторые слесарные и сантехнические навыки, можно вполне справиться с самостоятельной установкой этого несложного прибора. Однако профессионалом можно стать, только постепенно приобретая определенный опыт выполнения работ. Только в этом случае можно с уверенностью приступать к работе, не опасаясь за качество монтажа, отсутствие перекосов и деформаций установленного объекта.

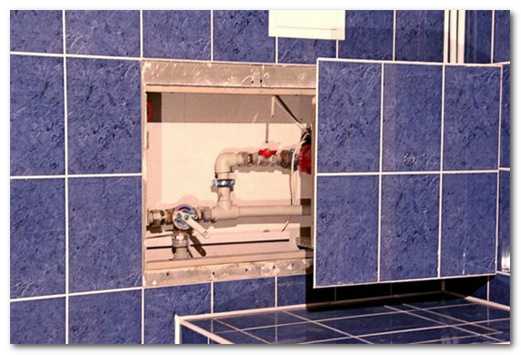

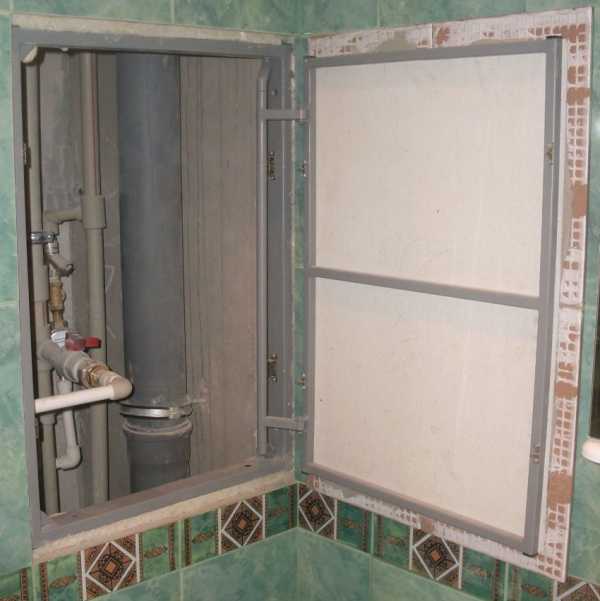

Люк-невидимка в ванной комнате своими руками

Рекомендации: для крепления люка в проеме стены применяются различные способы. Лючок, расположенный вблизи стены можно закрепить непосредственно к стене с помощью дюбелей и саморезов. Крепление анкерными болтами используется, если люк устанавливается в стену, на которой уложена керамическая плитка.

Резюме

Перед установкой лючка под плитку следует определить возможность доступа к нему в дальнейшем и наличие свободного пространства для свободного открывания дверцы. Установка должна быть выполнена таким образом, чтобы не нарушить целостность декоративной облицовки стен и ванны.

Люки нужны:

  • на коробе – на уровне ревизии канализационного стояка, установки арматуры линий водопроводов, установки счетчиков учета холодной и горячей воды – для контроля и ремонта коммуникаций в случае необходимости;

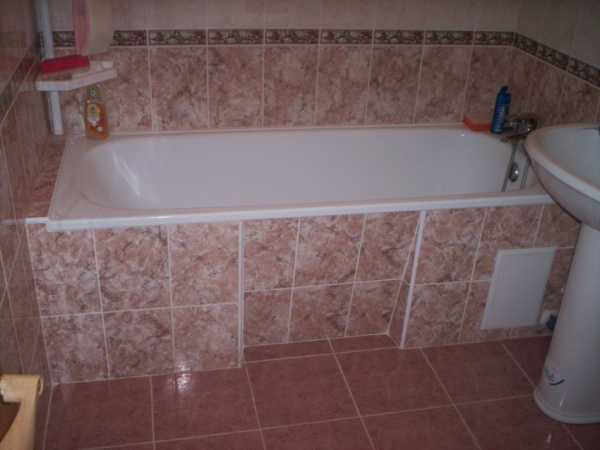

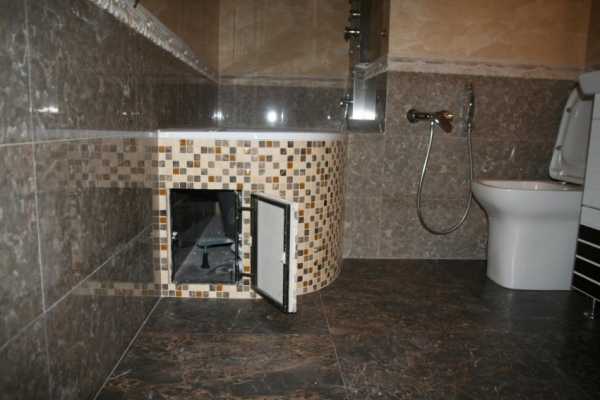

  • на стенке ванны – для контроля и устранения неисправностей трубопроводов наполнения и слива;
  • на стенах, где выполнены ниши для хранения ванных принадлежностей, моющих средств, уборочного инвентаря.

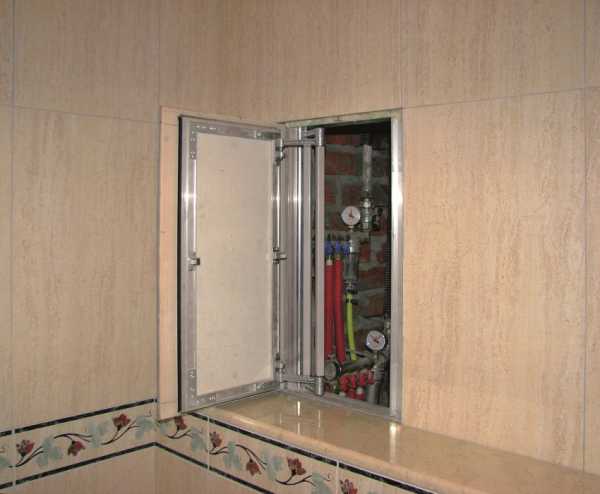

Люк-невидимка в ванной под плитку

Люк-невидимка под плитку

Люк-невидимка — установка в туалете

Люк-невидимка в ванной

Сантехнический люк в ванной

Люк-невидимка в ванной комнате

Люк-невидимка в ванной комнате своими руками

openfile.ru

сантехнические люки для ванной комнаты под плитку / Zonavannoi.Ru


Обилие коммуникаций в ванной комнате предполагает постоянный контроль за их функционированием. Трубопроводы горячей и холодной воды, систем отопления, канализации, а также контрольно-измерительные приборы по учету расхода воды, надежно скрытые за слоем облицовки, подлежат тщательному наблюдению, а в случае аварийных ситуаций быстрому и эффективному их устранению.

В целях постоянного контроля за состоянием сантехнических коммуникаций в ванной комнате обустраивают сантехнические люки, скрытые за слоем облицовки. Что делать, если неисправен счетчик учета воды или расположенный под ванной сифон или перелив вышли из строя? Для их срочной замены или ремонта понадобится доступ к аварийной сантехнике – его обеспечит специальное устройство, предусмотренное для таких ситуаций – люк для ванны под плитку.

Содержание статьи

Для чего нужны люки в ванной

За небольшим лючком можно также удобно расположить скрытый шкафчик для хранения туалетных принадлежностей – гелей, мыла, лосьонов, мочалок, щеток – такое хранилище, незаметное для посторонних взглядов, упорядочит хранение мелочей и избавит комнату от беспорядка. Такой же шкафчик-нишу можно устроить под ванной, сберегая там всевозможные моющие и чистящие средства. Сделать место для хранения мелочей незаметным поможет люк невидимка, получивший свое название за способность быть скрытым от посторонних взглядов под плиткой.

Люк-невидимка под плитку

Многочисленные трубопроводы, кабельные разводки в современной ванной комнате надежно спрятаны за слоями цементной стяжки и облицовочных материалов. Таким же образом можно сделать невидимыми люки для ванной комнаты под плитку, размеры которых можно выбрать в соответствии с их назначением. Сегодня выбор лючков, предлагаемых торговлей, практически неограничен, подобрать подходящие варианты можно, просмотрев каталоги и обратив внимание на их различия в устройстве.

Важно при этом учитывать место расположения люка и удобство его открывания – при недостатке места следует подобрать специальную конструкцию. Обратить внимание нужно и на способы открывания и фиксации дверцы, для чего могут быть использованы резиновые или пластиковые присоски, поворотные и пружинные механизмы, прижимающие дверцы к корпусу люка.

Различия по способу открывания

Сантехнические лючки могут изготавливаться:

  1. С распашными дверками, наиболее привычными в использовании. Дверки чаще всего фиксируются присосками и открываются движением на себя, после чего распахиваются в сторону. Люк в ванную под плитку (фото дает представление об его устройстве) с распашными дверками отличается простотой конструкции. Для его установки не требуется особых навыков, а для приобретения – значительных средств. Дверки фиксируются с помощью магнитов или присосок, а также обычных ручек с поворотным или пружинным механизмом.
  2. Со сдвижными дверками, удобными при ограниченном пространстве для открывания. Такие скрытые люки открываются нажатием на дверцу со скрытым механизмом, который выталкивает ее сначала вперед, после чего дверцу рукой сдвигают в сторону. В отличие от распашных вариантов, для открывания таких дверок не требуется много места, и устанавливают их чаще всего за шкафчиками или оборудованием. В качестве фиксаторов используются замки с роликовыми или магнитно-зажимными механизмами. Несмотря на более высокий ценовой уровень, лючки со сдвижными дверками пользуются популярностью среди специалистов.
  3. Люки невидимки под плитку с нажимными дверками – идеальное устройство для ревизии сантехнических коммуникаций. Чтобы открыть или закрыть люк не требуется никаких дополнительных приспособлений – дверка открывается простым нажатием на нее, под действием пружинного приспособления. Лючок с нажимной дверкой, которая может быть как распашной, так и сдвижной, выбирается в зависимости от места установки. Благодаря плавному ходу дверки закрепленное на ней облицовочное декоративное полотно плотно удерживается на месте.
  4. Лючки под плитку с дверцами на магнитах-фиксаторах могут быть использованы в местах, где не требуется особой прочности крепления. Чаще всего подобные варианты изготавливаются своими руками и не являются совершенными в техническом отношении.

Люк-невидимка в ванной

Виды и материалы

Наиболее часто применяемым материалом для изготовления сантехнических люков является сталь, обладающая такими ценными свойствами как прочность и надежность в эксплуатации. Дверцы для ванной к таким люкам могут быть выполнены также из пластика или дерева.

Выбирать люк соответствующей конструкции и размеров следует в соответствии с материалом облицовочного покрытия, под которым люк будет скрыт, а также в зависимости от условий эксплуатации – частоты использования, тяжести покрытия, влажности и др.

Следует также помнить, что люк для ванной под плитку, размеры которого должны соответствовать техническому назначению, должен быть незаметен в интерьере помещения. Поэтому желательно выбирать конструкцию с плоскими дверцами без выступающих ручек или других элементов, способными легко удерживать закрепленную на них любую, даже громоздкую и тяжелую декоративную облицовку. В качестве облицовочных материалов, как известно, используют керамическую плитку, керамогранит, декоративные плиты, мозаику, обои и пр.

Люк-невидимка — установка в туалете

Кроме повышенной прочности, для люков важны такие свойства, как хорошая обрабатываемость, необходимая при выполнении шпатлевки, окрашивания, приклеивания плитки и т.д. В противном случае спрятать люк под слоем декоративных материалов не удастся.

В соответствии с назначением и местом установки, лючки могут быть различных размеров, от минимальных (100×100 мм) до значительных по величине, достигающих 1800×2000 мм. Рынок строительных принадлежностей и аксессуаров сегодня необычайно широк, и выбрать лючки оптимальных размеров не составляет труда. Существуют сантехнические люки стандартных размеров, но при необходимости можно заказать на специализированных предприятиях нужный вариант изделия. Люки особенно крупных размеров изготавливаются для установки на крупных коммуникационных узлах, где можно работать в полный рост, иногда – вдвоем или даже втроем. Кроме однодверных люков могут встречаться двухдверные – все зависит от технических особенностей контролируемых узлов.

Особенности конструкции

Конструкция люков-невидимок рассчитана на значительные нагрузки. С этой целью выбирается прочный материал корпуса и дверок, обеспечивается надежность крепления всех элементов, плотность и устойчивость их фиксации. Это связано с дополнительным весом отделочных материалов, закрепляемых на дверках. Независимо от положения – открытого или закрытого – дверки люков способны выдерживать нагрузки без перекосов и деформаций в течение их многократного открывания и закрывания, и даже в случаях, если рабочий будет вынужден на них опереться.

Сантехнический люк в ванной

Особенностью конструкции и движущихся механизмов сантехнических люков является также плавность хода дверок, что способствует сохранению закрепленного на них слоя декоративной отделки. Чтобы быть уверенными в прочности люка, следует обратить внимание на качество монтажа – должны быть точно выдержаны вертикальные и горизонтальные уровни, корпус должен быть точно и прочно зафиксирован в проеме стены. Если стена выполнена из гипсокартона, желательно установить дополнительную опору под корпус люка.

Чем руководствоваться

Приступая к установке люка для ванны под плитку, следует внимательно изучить представленные в интернете многочисленные инструкции и рекомендации, касающиеся этого вопроса. Особенно полезным может стать видео, на котором подробно показывается последовательность установки лючков и оговариваются требования к выбору конструкции.

Имея некоторые слесарные и сантехнические навыки, можно вполне справиться с самостоятельной установкой этого несложного прибора. Однако профессионалом можно стать, только постепенно приобретая определенный опыт выполнения работ. Только в этом случае можно с уверенностью приступать к работе, не опасаясь за качество монтажа, отсутствие перекосов и деформаций установленного объекта.

Люк-невидимка в ванной комнате своими руками

Рекомендации: для крепления люка в проеме стены применяются различные способы. Лючок, расположенный вблизи стены можно закрепить непосредственно к стене с помощью дюбелей и саморезов. Крепление анкерными болтами используется, если люк устанавливается в стену, на которой уложена керамическая плитка.

Резюме

Перед установкой лючка под плитку следует определить возможность доступа к нему в дальнейшем и наличие свободного пространства для свободного открывания дверцы. Установка должна быть выполнена таким образом, чтобы не нарушить целостность декоративной облицовки стен и ванны.

Люки нужны:

  • на коробе – на уровне ревизии канализационного стояка, установки арматуры линий водопроводов, установки счетчиков учета холодной и горячей воды – для контроля и ремонта коммуникаций в случае необходимости;
  • на стенке ванны – для контроля и устранения неисправностей трубопроводов наполнения и слива;
  • на стенах, где выполнены ниши для хранения ванных принадлежностей, моющих средств, уборочного инвентаря.

zonavannoi.ru

Люк невидимка в ванной – как сделать скрытый люк под плитку в ванной

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
