Напольный люк под плитку своими руками

Достаточно часто в частных домах устраиваются подполья для хранения овощных заготовок, картофеля и прочих припасов. Кроме того, подобные конструкции могут предназначаться для сокрытия различных ревизий коммуникационных сетей – канализации, водопровода, кабелей и прочего. В современном жилом доме участок пола для обустройства проема не должен выделяться на общем фоне напольного покрытия, иначе интерьер комнаты будет испорчен. Именно поэтому созданию напольного люка под плитку или любой другой материал следует уделить особое внимание. Как правило, при грамотном подходе они представляют собой устройства-невидимки, которые почти незаметны на фоне финишного напольного покрытия.

Характеристика конструкций

Обратите внимание! Основные требования, выдвигаемые к напольным люкам – это высокая прочность, надежность, безопасность и большая грузоподъемность. Чаще всего они изготавливаются из стали или алюминия определенной толщины, поэтому в снаряженном состоянии створка такого люка имеет большой вес.

Большинство напольных люков дополнительно оборудуются резиновыми или силиконовыми уплотнителями для обеспечения герметичности. При закрытой створке внутрь не попадет ни пыль, ни влага, а также не появятся неприятные запахи, что значительно увеличивает период службы проложенных внутри коммуникаций и не создает дискомфорта в помещении. Некоторые же современные напольные люки под плитку обладают таким надежным уплотнителем, что они способны выдерживать давление метрового столба воды.

Кроме того, люки, маскируемые в один уровень с полом, не должны иметь каких-либо выступающих частей, а также оборудоваться съемными ручками. На крышке всегда располагаются отверстия, закрываемые болтами, которые без особого труда при необходимости выкручиваются, после чего на их место вставляются ручки.

Для небольшого и легкого люка будет достаточно одной такой детали, а более тяжелые и крупные по размеру изделия оборудуются двумя или четырьмя элементами, которые расположены по всем углам створки либо по диагонали.

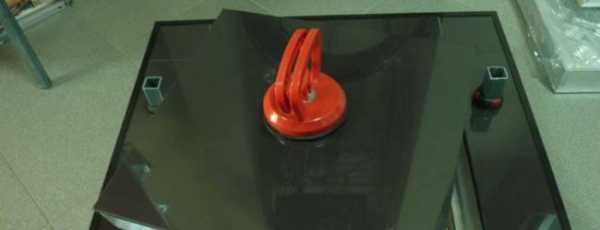

Напольные люки в подвал, обладающие слишком большой массой, дополнительно оснащаются газовыми амортизаторами. Подобную створку, даже очень тяжелую, сможет поднять один человек без посторонней помощи. Такое изделие дает возможность исключить монтажные отверстия под ручку, а для подъема створки будет достаточно использовать один вакуумный подъемник. При такой конструкции створка люка полностью сливается с напольным покрытием и становится практически незаметной.

Крышка, закрывающая вход в подвальное помещение, должна отвечать следующим требованиям:

  • изготавливаться из прочных материалов, исключающих риск обрушения под тяжестью человека;
  • иметь приспособление для безопасного и легкого открывания и такого же закрывания;
  • иметь надежную и прочную крепежную систему.

Рама люка может заполняться различным утепляющим материалом, но в любом случае он должен обладать жесткостью и прочностью. Если выбирается бетон, то необходимо учитывать его вес. Так, например, масса люка размером 800х800 мм и глубиной 45 мм с учетом веса металлического каркаса и кафельной плитки будет составлять около 90 кг. Поднять такую крышку одному человеку вряд ли по силам. Поэтому использование подъемных механизмов становится просто необходимым условием нормального функционирования данной конструкции.

Особенности монтажа

Решение о монтаже скрытых напольных люков необходимо принимать еще на первоначальном этапе ремонтных работ, в идеале – до приобретения плитки. В каждом помещении следует спланировать месторасположение будущего люка, которое обеспечит удобный доступ к скрытой коммуникации.

Выбор типа конструкции

Определившись с местом, где будет устанавливаться люк, следует подобрать наиболее подходящее устройство по типу конструкции:

  • распашной;
  • нажимной, если имеются препятствия для полного открывания створки;
  • сдвижной – монтируется при наличии препятствий для поворотного открывания;
  • усиленный – если нагрузка на конструкцию превышает 40 кг;
  • двухдверный – когда размеры изделия более чем 750 мм по ширине.

В любом варианте крышка должна открываться на величину угла не менее 90 градусов.

Напольные люки могут изготавливаться из алюминия, металла, нержавеющей стали, пластика и латуни. Предпочтительнее выбирать люк, сделанный из алюминия, как более подходящий по цене и сопротивлению коррозии. Другие виды материалов  не совсем подходят по стоимости, как, например, нержавейка или латунь, металл  же подвержен коррозии, а пластик не отличается высокой механической прочностью.

О размере

Люк с амортизаторами

Размеры люк напольный должен иметь такие, чтобы при необходимости человек мог свободно спуститься в подвальное помещение для проведения нужных работ. Как правило, ревизионные конструкции такого типа устанавливаются в тех домах, где предусмотрены ниши для коммуникаций.

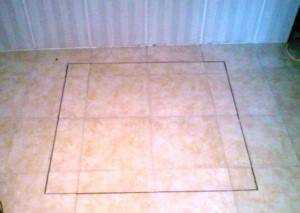

Если финишное покрытие в помещении представлено кафельной плиткой, то оптимальным вариантом является создание так называемых люков-невидимок стандартных размеров, адаптированных под самые востребованные форматы керамической плитки. На дверце можно расположить фрагмент из нескольких плиток, скомбинировав их таким образом, чтобы он максимально соответствовал размерам проема.

Чтобы не допустить ошибок во время расчета количества кафеля, следует выбрать наиболее оптимальный формат, сделав предварительно эскиз раскладки плитки по створке.

Порядок установки люка

Люки для пола под плитку устанавливаются следующим образом:

Пол покрыт линолеумом

  • Нужно подготовить проем и выровнять его по уровню горизонтальной плоскости. При необходимости его следует уменьшить до требуемого размера путем монтажа металлических профилей.
  • Установить люк и через монтажные отверстия в стене закрепить его к основанию при помощи дюбелей или саморезов.
  • Провести облицовку створки, не допуская при этом выступания плиточного клея. При этом открывать дверцу люка можно только через 24 часа после окончания облицовки.
  • Выполнить затирку швов, кроме шва, расположенного по периметру люка. Последний нужно очистить и вокруг него с двух сторон наклеить скотч. Заполнить шов на всю глубину герметиком, имеющим тон затирки. При этом он должен слегка возвышаться над поверхностью.
  • Убрать излишки герметика и удалить скотч. А через некоторое время, воспользовавшись острым ножом, прорезать шов по всей глубине. После чего открыть напольный люк в подвал и удалить остатки герметика.

Заключение

Люки в полу применяются во многих технических помещениях и на промышленных объектах. При этом они являются простыми моделями с рифленой поверхностью, к которым не предъявляется больших требований в плане внешнего вида. Но вот люкам, располагающимся в жилом доме, необходимо уделить пристальное внимание и обустроить их таким образом, чтобы створка была практически незаметна и не выделялась на общем фоне напольного покрытия.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Ревизионный люк в полу - напольный люк невидимка

Описание

Напольный люк под облицовку плиткой, керамогранитом, ламинатом, линолеумом, паркетной доской. Удобная съемная крышка плотно прилегающая к внешней раме основанию благодаря уплотнителю по всему периметру.

При необходимости крышку такого смотрового люка можно фиксировать в закрытом положении при помощи запорных винтов. Благодаря съемной конструкции двери не ограничивает максимальную толщину напольного покрытия. Данные люки можно использовать не только под плитку, ламинат и паркетную доску, но даже в деревянных полах с покрытием половой доской.

Дополнительным преимуществом данных ревизионных люков для подвала является отсутствие необходимости в заливке крышки бетоном, напольное покрытие крепится непосредственно на крышку люка, что сильно облегчает вес крышки люка по сравнению с заполняемыми моделями.

Характеристики
ПрименениеДоступ к подпольным и подвальным коммуникациям и помещениям
МатериалСтальная решетчатая рама
Схема открытияСъемная дверь
Глубина48 мм
Заполнение дверкиГипсоволокно влагостойкое
Тип фиксацииФиксирующие болты
Срок изготовления нестандартных размеров на заказ2 - 5 рабочих дней
Материал для облицовки (в комплект не входит)Керамогранит, Плитка, Ламинат, Паркет, Линолеум
Гарантия5 лет
Максимальная толщина напольного покрытияне ограничена
Особенностипрочная стальная решетчатая рама
Преимуществалегкий вес, уплотнитель по периметру
Комментарии

alluks.ru

ревизионные и нажимные. Фото + видео

Эпоха полов из ДВП и бумажных обоев ушла в прошлое. Становятся доступны новые материалы, растут возможности людей, меняется точка зрения на уютное жилище, проявляются новые тенденции. Сегодня, делая ремонт в своем доме, человек стремится сделать его не только комфортным, но и привлекательным. Вот почему многие стремятся скрыть внутренние коммуникации, спрятав их в пол или нишу в стене. Согласитесь, мало, кому кажется привлекательным стояк канализации или запорная арматура на трубопроводе горячего водоснабжения.

Но к скрытым и спрятанным коммуникациям все равно нужен периодический доступ. То ли кран перекрыть, то ли показания счетчиков проверить. Одним словом, нужна незаметная дверца или, говоря строительным языком,

люк невидимка ревизионный.

Виды люков

Люки можно разделить на три основные группы. Это потолочные, настенные и напольные люки. На практике чаще всего используются настенные люки, так как основная масса инженерных коммуникаций прокладывается в нишах, выполненных в стеновых ограждениях. В качестве материалов для изготовления люков чаще всего используется металл или пластик. Важной характеристикой любого ревизионного люка является размер проема, доступ к которому он обеспечивает. В зависимости от вариантов монтажа люки могут иметь собственное декоративное покрытие или быть предназначенными для скрытой установки, так называемый, люк невидимка. Такой люк маскируют после установки, используя те же материалы, которыми отделана стена, в которой смонтирован люк (например, керамическая плитка, зеркальная плитка и другие).

Люк невидимка ревизионный

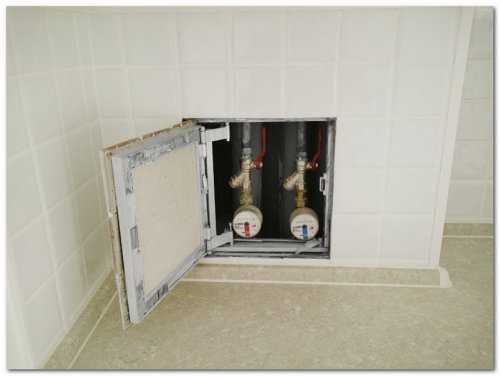

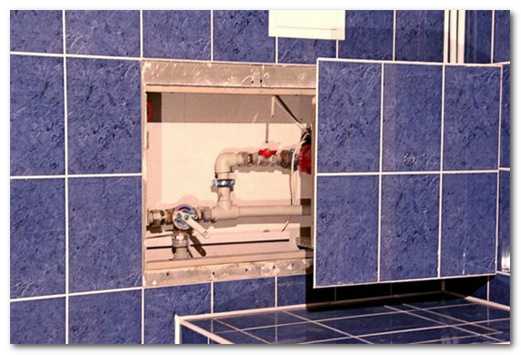

В современных квартирах различные трубопроводы сосредоточены в основном в туалете, ванной или на кухне. Традиционно стены этих помещений покрывают керамической плиткой. Такое решение продиктовано соображениями гигиены, легкости уборки и дезинфекции поверхностей. Вот почему наиболее востребованными являются люки невидимки под плитку.

Такие люки являются практически незаметными, сливаясь с общим фоном стен. Системы открывания таких люков не требуют установки ручек. Как правило, чтобы открыть такой люк невидимку, достаточно нажать на любую его сторону. Реже для их открытия используются присоски. Такая конструкция люка продиктована соображениями его невидимости.

Люк невидимка нажимной

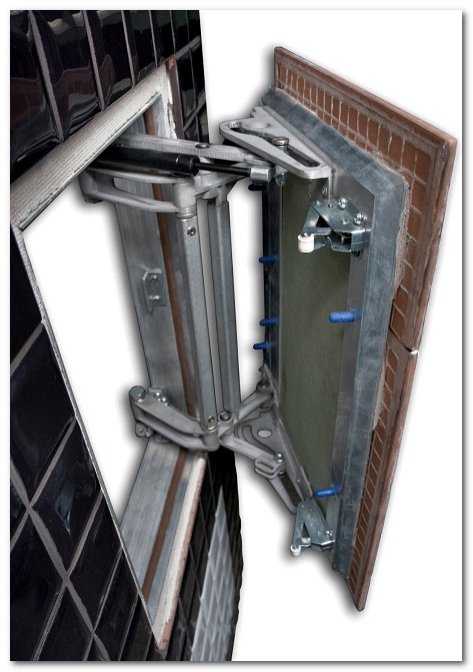

Ревизионные нажимные люки невидимки могут отличаться конструкцией и иметь разные способы открывания. Это распашные, сдвижные, откидные или съемные люки. Распашные нажимные люки при открывании сначала фронтально выезжают из стены, а затем распахиваются в одну из сторон. Сдвижной люк невидимка под плитку отличается тем, что после фронтального выезда из стены сдвигается параллельно ей в сторону.

Откидной или съемный люк открывается при помощи внешних присосок, что менее удобно. Для запирания нажимного люка невидимки используются в основном роликовые пуш системы.

Выбрать готовый вариант люка

Как выбрать люк невидимку? Нужно начать с определения необходимых габаритных размеров ревизионного проема. Он должен обеспечивать беспрепятственный доступ к приборам учета или запорной арматуре и зависит от схемы расположения коммуникаций. Иногда чтобы не устанавливать люк огромных размеров, целесообразнее установить два или более небольших люков невидимок. Скажем, один для снятия показаний счетчиков, а второй для возможности управления магистральными кранами. В любом случае размеры дверцы должны соответствовать размерам кафельной плитки, которая будет на нее наклеиваться.

Кстати видео о том, как правильно выбрать люк невидимку под настенную плитку:

И еще один небольшой совет по выбору люка:

Вторым важным фактором при выборе люка невидимки под плитку является способ его открывания. Он может зависеть от габаритных размеров ревизионного люка, места его установки и наличия в непосредственной близости предметов, которые могут препятствовать тому или иному способу открывания. В качестве таких препятствий может выступать унитаз, сливной бачек, ванна, стиральная машинка или разнообразные шкафчики.

Наиболее удобным, несомненно, является люк невидимка нажимной, независимо от распашного или сдвижного способа открывания. К счастью, современная промышленность предлагает огромный ассортимент люков невидимок, и выбрать подходящий не составляет особого труда. Но даже если выбор не состоялся, можно изготовить люк невидимку под плитку самостоятельно. Сделать это под силу практически каждому.
