Лестница своими руками лестница с поворотом на 90 градусов своими руками – Лестница на второй этаж своими руками из дерева с поворотом на 90

Содержание

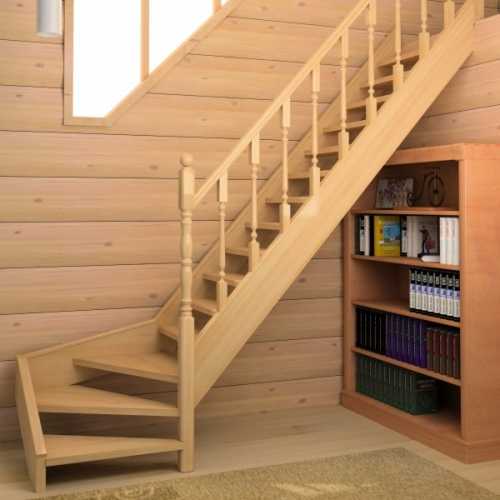

Поворотная лестница с забежными ступенями своими руками, фото и видео

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

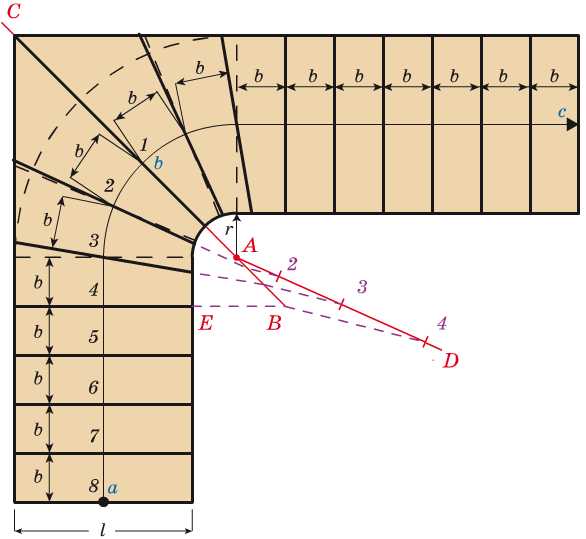

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

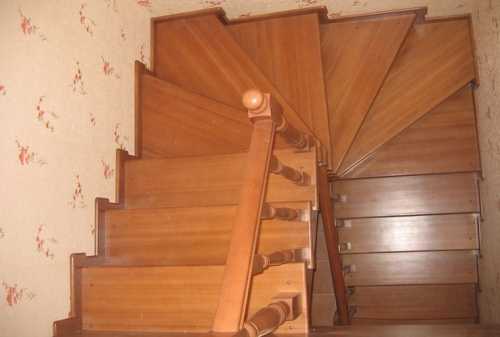

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

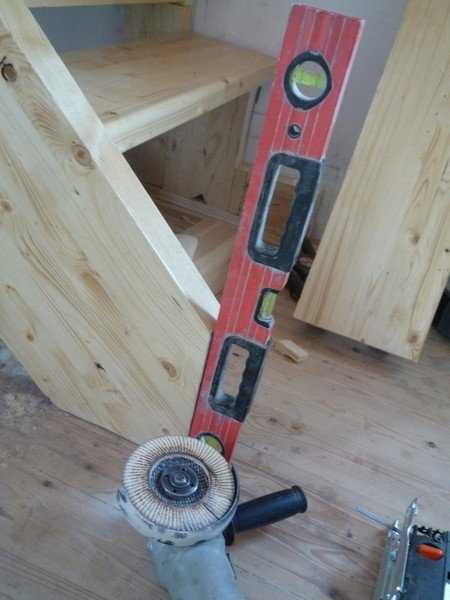

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

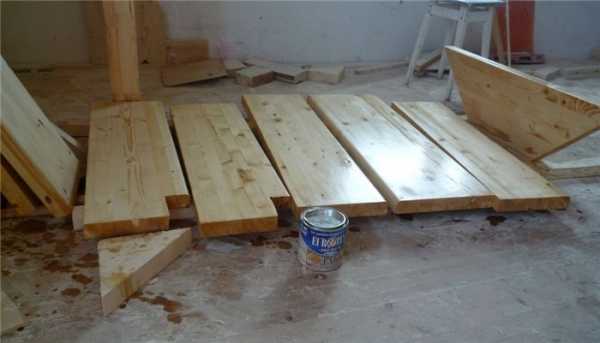

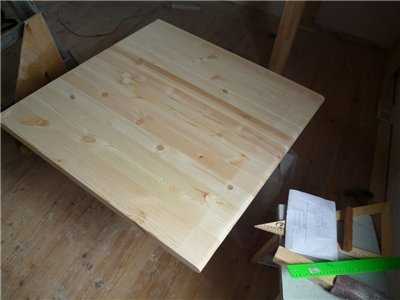

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.



Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

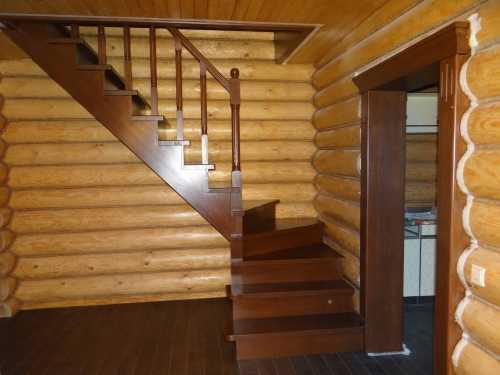

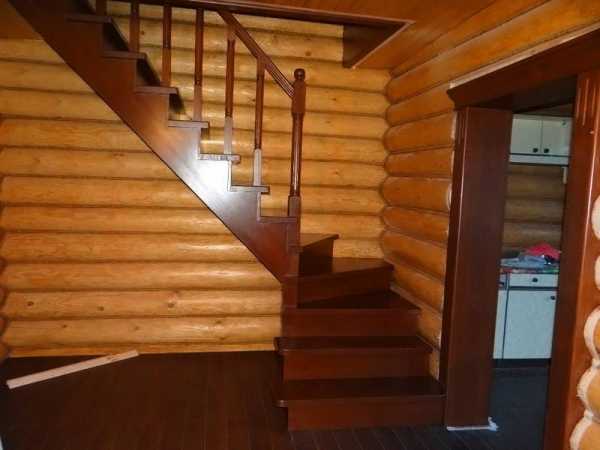

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Оцените статью: Поделитесь с друзьями!

lestnitsy-perila.ru

Лестница на второй этаж своими руками из дерева с поворотом на 90

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Отличным украшением загородного дома является добротная деревянная лестница. Данная конструкция выполняется из различных материалов. Загородный дом в несколько ярусов обязательно обустраивается подобным элементом. Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов должна обеспечивать комфортное передвижение по ней. Важнейшими моментами при изготовлении такого сооружения является точные расчеты и правильный монтаж. От качества монтажных работ зависит безопасное перемещение жильцов.

Маршевая поворотная конструкция

Содержание статьи

Виды лестничных конструкций

Есть несколько разновидностей подобных лестниц на второй этаж:

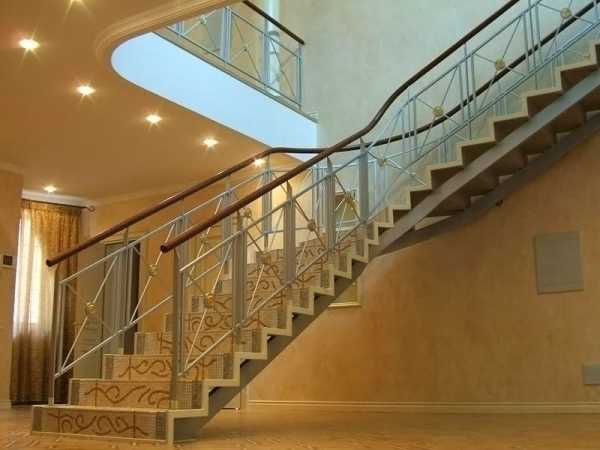

  • Маршевые сооружения – это несложные системы, которые могут содержать один или несколько маршей. В основном это прямолинейные детали со ступенями. В одном марше не должно быть более 16 ступеней.

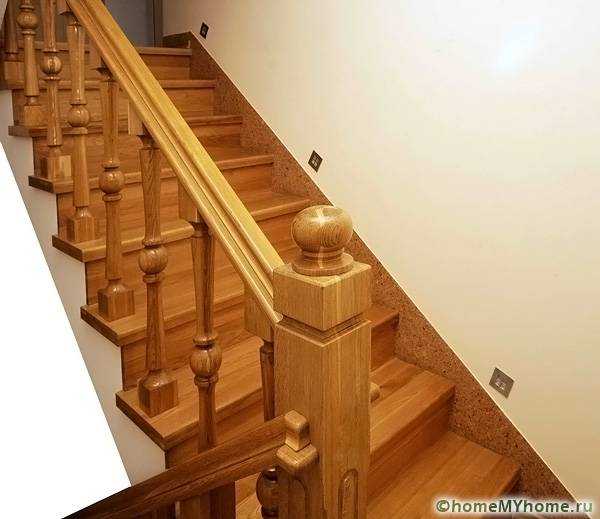

Добротная маршевая система

  • Винтовые разновидности подходят для малогабаритных помещений. Они представляют собой конструкции, вокруг которых по спирали поднимаются ступени. Подобное сооружение может быть возведено в любом месте комнаты, даже в центральной части.

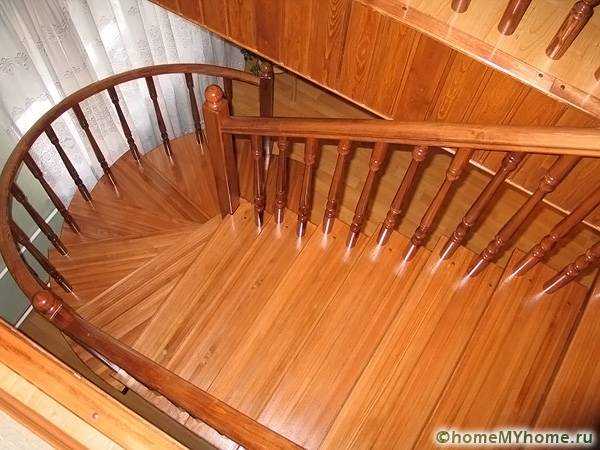

Изысканная винтовая конструкция с поворотом на 90 град.

  • Комбинированные системы выглядят как дугообразное и криволинейное сооружение. Они сочетают элементы винтовой и маршевой конструкций.

Комбинированный вариант

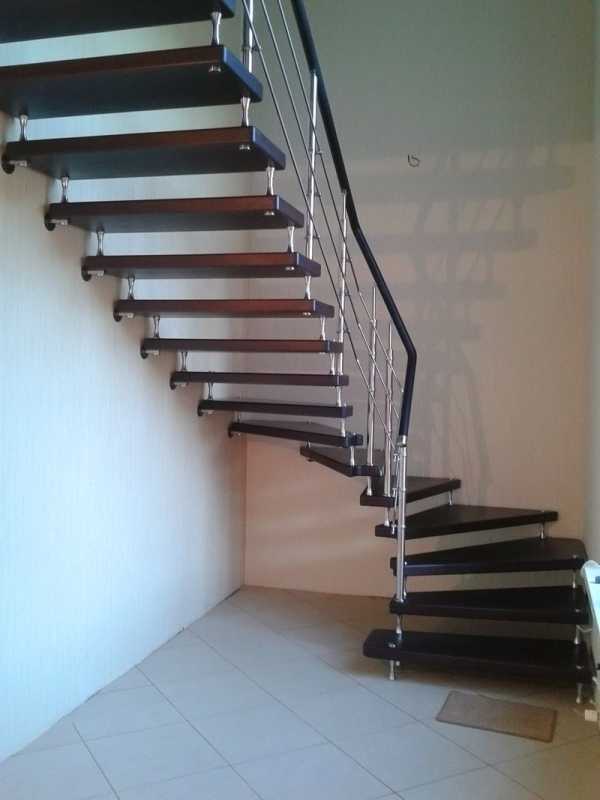

  • Конструкции на больцах являются бескосоурными  системами. При этом ступени устанавливаются к стене, а между собой соединяются больцами.

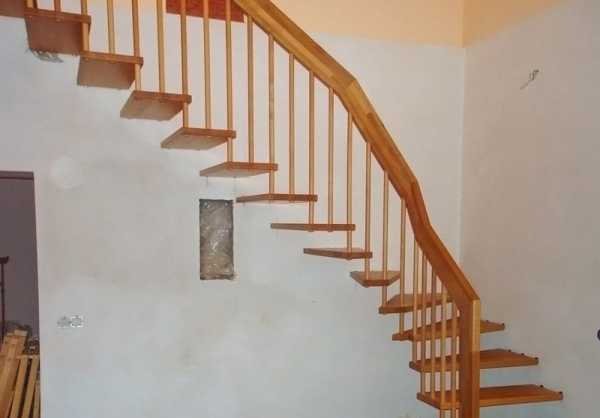

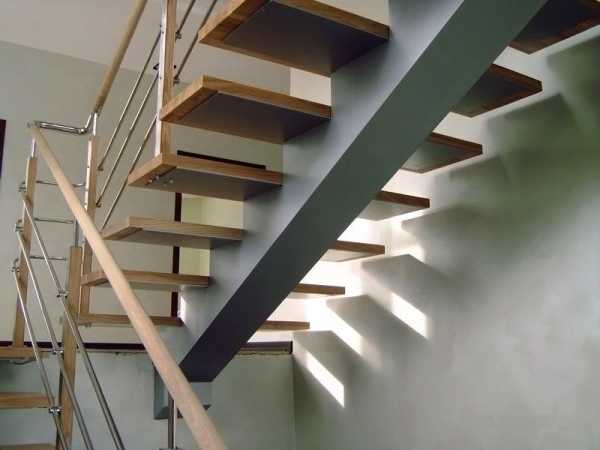

Устройство варианта на больцах

Еще в момент проектирования стоит продумать, какого типа будет конструкция и из какого материала.

Полезная информация! Поворотные маршевые системы применяются при ограниченном пространстве. В индивидуальных коттеджах особой популярностью пользуются изделия из дерева.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

  • Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

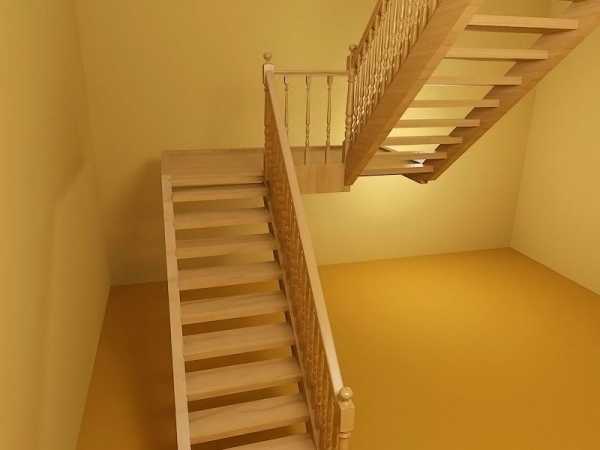

Г-образный вариант

  • П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

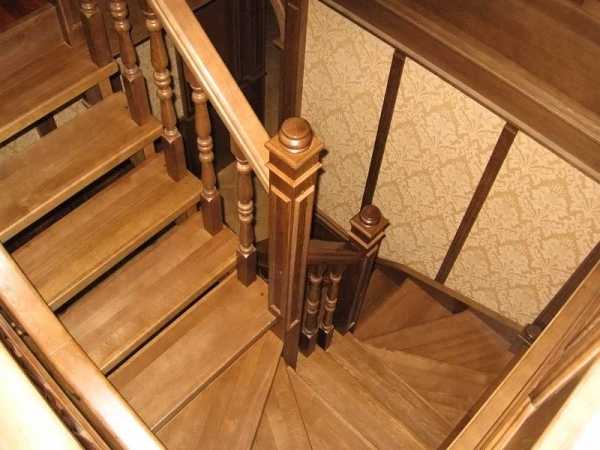

П-образная модель

К сведению! В некоторых случаях в одной модели используется несколько базовых конструкций. Подобные изделия называются комбинированными.

Статья по теме:

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

В помощь:

Дополнить и расширить информацию о самостоятельном расчете и монтаже лестниц из дерева с поворотом на 90° поможет специальная публикация в профессиональном online-журнале о ремонте и строительстве HouseChief.ru.

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

  • Клен характеризуется устойчивостью и прочностью на изгиб. Но в подобной древесине могут появляться трещины.

Система из клена

  • Бук может использоваться в помещениях, где нет повышенной влажности.

Вариация из бука

  • Дуб относится к одним из лучших строительных материалов. Он отличается твердостью и прочностью.

Дубовые лестницы являются самыми надежными и дорогими

  • Лиственница характеризуется стойкостью к гниению и считается прочным и твердым материалом.

Изысканный вариант из лиственницы

  • Можно выбрать бюджетный вариант сосну.

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Полезная информация! Перед применением древесный материал высушивают и покрывают защитными водоотталкивающими растворами.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

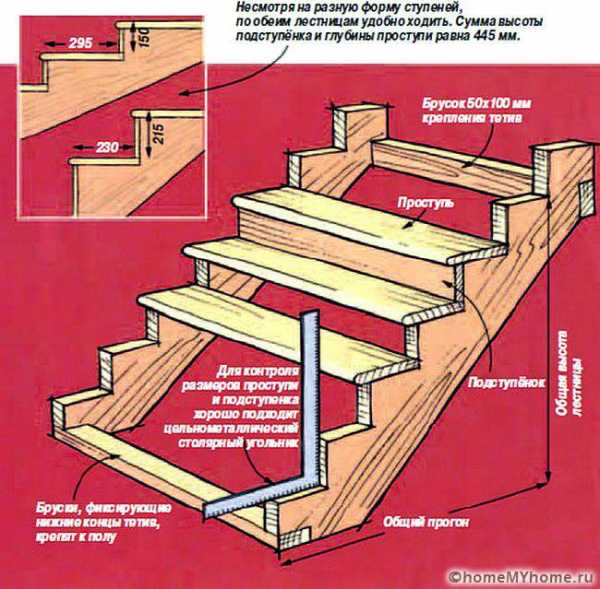

Составление проекта требует знаний об основных элементах конструкции:

  • Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
  • Несущие опоры могут быть тетивными или косоурными.

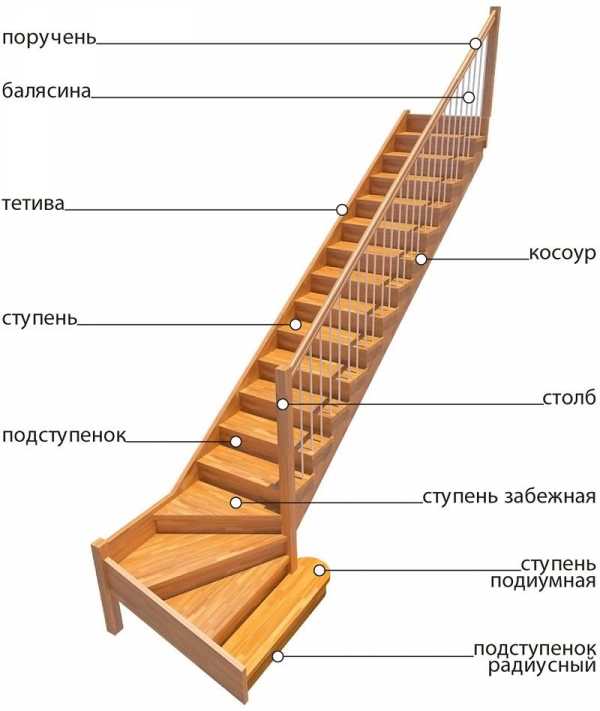

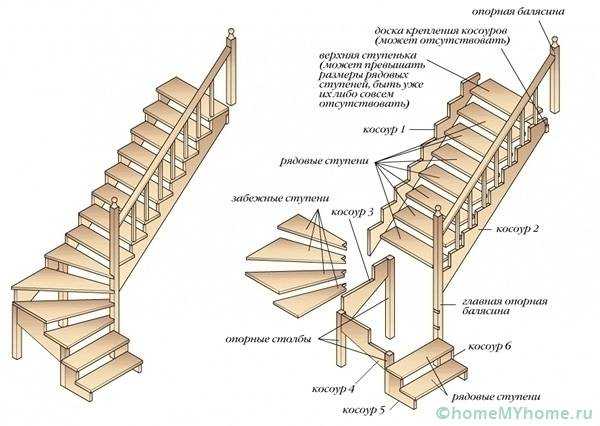

Составные элементы изделия

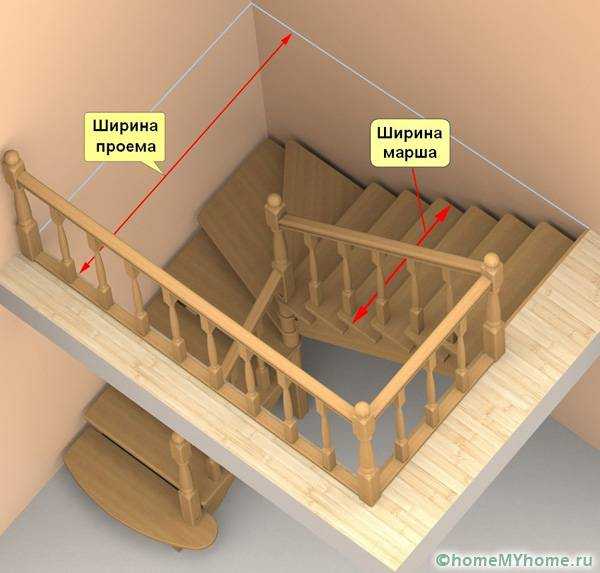

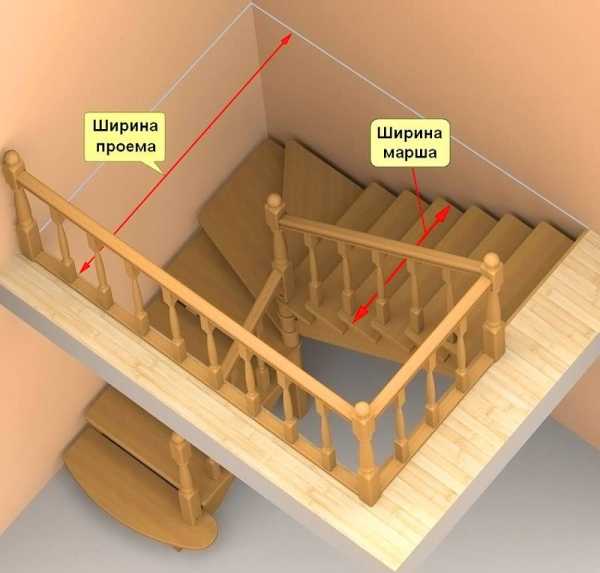

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

  • Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
  • Ширину ступенек. Необходимый минимум 120 мм.
  • Ширина пролета (марша) не берется меньше 80 см.
  • Самая большая высота ступеньки 220 мм.

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Полезная информация! К самым практичным конструкциям относятся модели со стойкой посередине. Они отличаются простотой сборки и хорошими эксплуатационными характеристиками.

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

  • Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
  • Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
  • При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм.  А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

Устройство и параметры ступенек

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

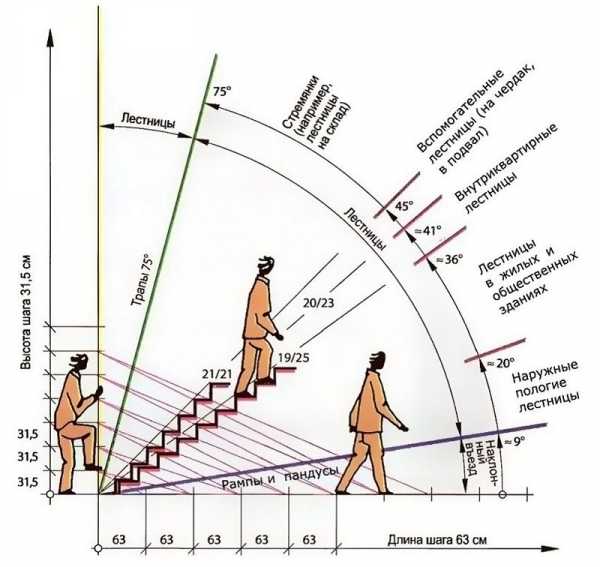

Угол наклона зависит от назначения лестницы

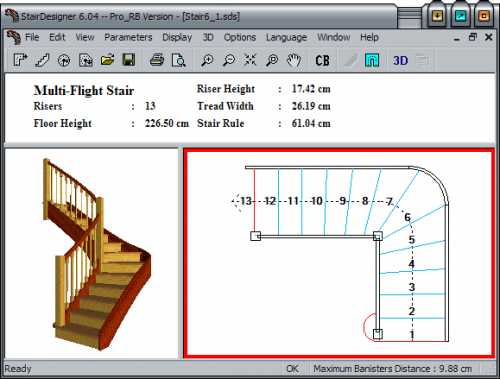

Видео: самый простой способ расчета самостоятельно



Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

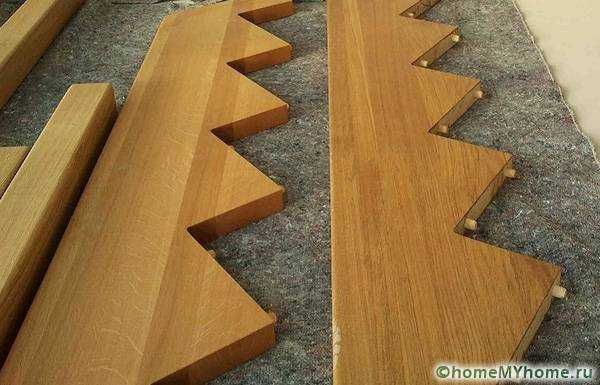

  • Производится выпиливание косоуров. Сначала делается шаблон в виде треугольника с прямым углом и размеченными размерами высоты подступени и глубины ступеньки. Выполняется разметка и выпиливание элементов. Торцевые части хорошо шлифуются.

Разметка будущего косоура с помощью металлического уголка

Готовые к монтажу косоуры

  • Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
  • К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

Креплению косоура к перекрытию

  • Пристенная деталь монтируется аналогичным способом вверху. В нижней части фиксируется при помощи металлического уголка. На всех этапах производства используется уровень.

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

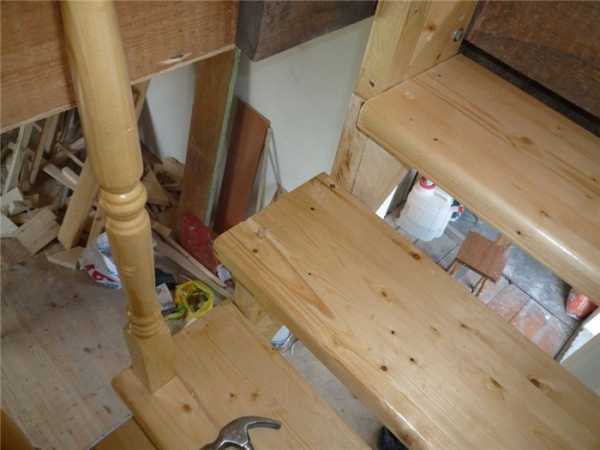

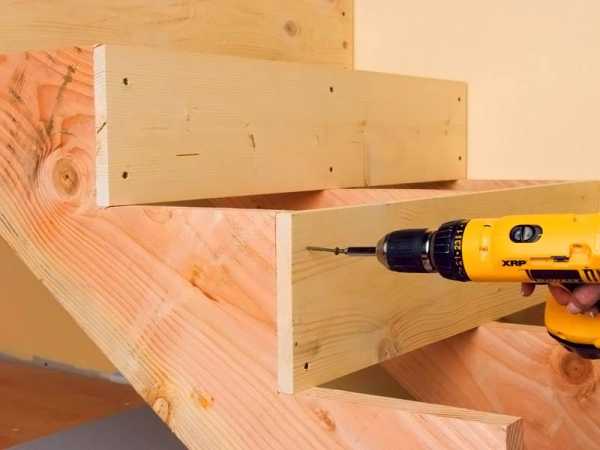

Монтаж ступеней

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Полезный совет! Не следует делать заготовки, которые плотно входят между ступенями. Чтобы конструкция была прочной на многие годы, выполняются небольшие зазоры.

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

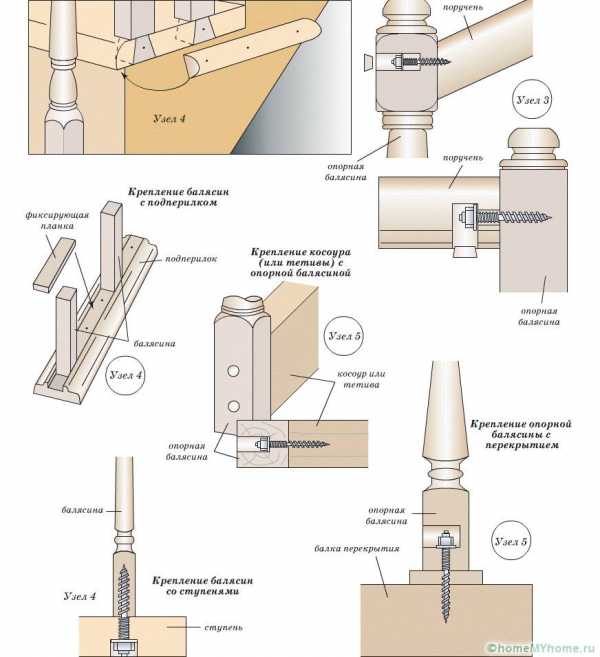

Схемы крепления перил и балясин

Полезный совет! Балясины лучше расположить на каждой ступени, что обеспечит большую прочность конструкции.

Полезные советы

Лестница из древесины требует особого ухода. Для этого предпринимаются следующие меры:

  • Уборка производится мокрой тряпкой без применения моющих средств.
  • Поверхность протирается сухой тряпкой с добавлением воска.
  • Нельзя допускать пересушивания конструкции.
  • Необходимо вовремя устранять все неполадки: скрипы, расклейку мест соединений и ослабление крепежных деталей.

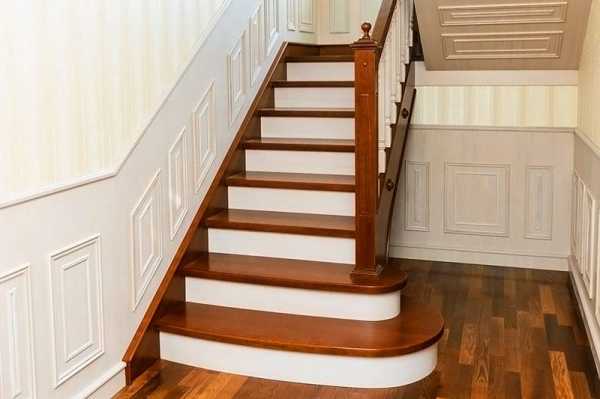

Роскошная конструкция из древесины

Полезная информация! Подобная система дает усадку. Поэтому не стоит ее сразу крепко монтировать. Она должна отстояться несколько недель.

Монтаж собственными силами и правильный уход позволят создать прочное и красивое изделие, которое прослужит многие годы.

Видео: монтаж деревянной лестничной конструкции в доме



Загрузка...

homemyhome.ru

Лестница на второй этаж своими руками из дерева с поворотом на 90

Деревянная лестница является отличным украшением загородного дома. Для рационального использования пространства часто устанавливают Г-образную лестничную конструкцию с забежными ступенями или промежуточной площадкой. Поворотная лестница имеет достаточно сложную конструкцию, а ее изготовление требует точных расчетов основных параметров и грамотного монтажа.

  1. Выбор оптимального вида лестницы для дома
  2. Основные требования к лестницам
  3. Конструкция поворотной лестницы
  4. Расчет лестницы на второй этаж своими руками
  5. Делаем лестницу на второй этаж своими руками: подробная инструкция

Выбор оптимального вида лестницы для дома

К выбору типа лестничной конструкции следует подойти взвешенно, учитывая планировку и габариты дома, возраст жильцов и дизайн помещения. Необходимо заранее определить материал изготовления, габариты конструкции и то, как будет использоваться пространство под лестницей.

Каждый тип лестничного сооружения имеет свои особенности в плане установки и использования. К числу наиболее популярных лестниц для дома относятся следующие конструкции.

Маршевая лестница проста в изготовлении и монтаже, но занимает большую площадь в комнате. Такую конструкцию можно разместить вдоль стены или установить посредине помещения. Прямая конструкция не подходит для маленьких домов, где на счету каждый квадратный метр. Ее удачной альтернативой является поворотная лестница на второй этаж. Своими руками создать такой подъем не сложно, главное – выполнить правильные расчеты.

Поворотные лестницы обладают рядом достоинств:

  • компактность – занимают немного места, при этом оптимальные параметры конструкции сохраняются;
  • удобство эксплуатации – безопасны для ходьбы детей и людей пожилого возраста;
  • эстетичность – поворотные лестницы красиво смотрятся в интерьерах разного стилевого направления.

Важно! Лестница поворотной конфигурации на 90° обычно размещается в углу. Вывести поворот можно на любом участке. Направление движения для идущего человека практически незаметно и не снижает удобство передвижения.

Поворотные лестницы бывают двух типов: с площадкой или забежными ступенями. При выборе надо учесть, что чем меньше число поворотных ступеней, тем удобнее перемещение по ним.

Винтовые лестницы незаменимы при обустройстве ограниченного пространства. Минусы конструкции: низкая пропускная способность и сложности в подъеме крупных предметов.

Интересный вариант – комбинированная лестница с элементами маршевой и винтовой конструкции. Смотрится очень красиво и изысканно.


Основные требования к лестницам

Угловые лестницы проектируются с учетом общих требований:

  1. Рекомендуемая высота просвета от лестницы до потолка составляет 2 м. Если габариты помещения не позволяют, то расстояние от ступеней до потолка рассчитывается так: рост самого высокого члена семьи плюс 10 см.

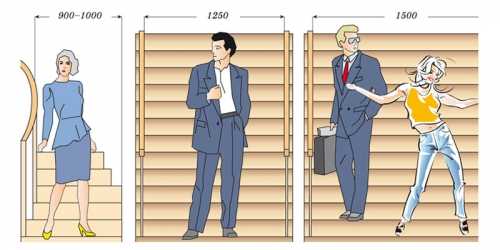

  2. Ширина лестницы во многом определяет комфортность передвижения:
    • 1,5 м – высокий уровень комфортна, возможность подъема по лестнице сразу нескольких человек;
    • 1-1,2 м – средняя степень комфортности;
    • 0,8-1 м – допустимо только для маршевых конструкций, установленных вдоль стены;
    • 1,1 м – минимально возможная ширина для маршевых лестниц.
    • менее 0,8 м – уместно для вспомогательных лестниц.
  3. Угол наклона лестницы в жилых помещениях должен составлять от 20° до 45°. Наиболее комфортным считает подъем под углом в диапазоне 24-37°.
  4. Оптимальная высота ступеней – 12-22 см.
  5. Край проступи не должен быть меньше 4-х см.
  6. Требования к забежным ступеням:
    • максимальная глубина в широкой части – 40 см;
    • минимальная глубина в узкой части – 10 см;
    • глубина всех ступеней в середине должна быть одинаковой, минимальная ширина – 20 см.
  7. При разработке чертежа лестницы на второй этаж своими руками необходимо контролировать выполнение трех важных правил (h – высота подступенька, s – глубина ступени):
    • формула безопасности: h + s = 46 см;
    • формула удобства: s - h = 12 см;
    • формула шага: 2h + s = 62 см (допустимо 60-64 см).

Кроме существующих нормативов, при планировании и расчете лестницы желательно учитывать советы профессионалов:

  1. В жилой комнате лестницу лучше не размещать – это создаст определенные неудобства. Оптимальный вариант – непроходное место, которое задействовано меньше всего.
  2. К лестничной конструкции необходимо обеспечить свободный подступ.
  3. При самостоятельном строительстве предпочтение лучше отдать простому сооружению с площадкой, а не забежными ступенями.
  4. Сразу надо предусмотреть возможность заноса по лестнице крупной техники и мебели.
  5. Практичное решение для коридора – закрытая лестничная конструкция, пространство под которой можно использовать для хранения вещей. В небольшой комнате лучше размещать открытую лестницу – визуально пространство будет казаться больше.
  6. Заранее надо выяснить материал перекрытия (потолка), где будет выполняться проем под выход на чердак или мансарду. Работа с монолитной плитой создает существенные сложности.
  7. Металлическую лестницу на второй этаж своими руками в деревянном доме можно возводить только тогда, когда дом дал усадку. Как правило, это через 1-1,5 года после постройки. В противном случае, конструкция деформируется.

Конструкция поворотной лестницы

Все конструктивные элементы лестницы можно разделить на три группы:

  • несущие компоненты;
  • ступени и площадки;
  • ограждающие элементы.

К несущим составляющим относят:

  • косоуры – опоры, на которые монтируются ступени;
  • тетива – боковой элемент для поддержания ступеней с торцов и снизу; балка устанавливается под наклоном;
  • больцы – металлические болты для фиксации ступеней к стенам дома.

Несущая конструкция – основа лестницы, которая принимает на себя вес остальных элементов и нагрузку от передвижения по ней людей.

Ступени состоят из проступи и подступенька. В поворотных лестницах на 90° используются забежные ступени или промежуточная площадка.

Ограждающие элементы обеспечивают безопасность передвижения. Система ограждения включает:

  • балясины – вертикальные стойки, на которые опираются перила;
  • перила – используются для ограждения маршей и промежуточных площадок;
  • поручень – устанавливается на балясины или крепится к стене.

Важно! Согласно строительным нормам высота перил должна быть в диапазоне 86-110 см.

Расчет лестницы на второй этаж своими руками

Выполнить расчет и создать схему лестницы на второй этаж своими руками можно разными способами:

  1. Математические формулы. Сложный метод, для реализации которого необходимы знания сопромата.
  2. Онлайн-калькулятор. Для вычисления достаточно в программу ввести основные параметры лестницы: высоту ступеней, ширину/длину проема, размер выступа ступеней и толщину косоура.
  3. Графический способ. Наиболее простой вариант, который подходит для самостоятельного расчета.

Для создания чертежа необходимо подготовить лист миллиметровки, простой карандаш и линейку. На бумаги будет отображен подробный план лестничной конструкции в проекции. С помощью схемы можно будет точно установить нужные размеры.

Чтобы сделать расчет лестницы руками дачи второго этажа надо определиться с основными параметрами:

  1. Средняя линия марша. Эта линия проходит на прямых отрезках марша по центру. На криволинейных отрезках линия проводится на расстояние равном ½ ширины ступени параллельно внутреннему краю лестничной конструкции.
  2. Радиус закругления линии забежных ступеней. Эта величина напрямую зависит от диаметра окружности между двумя перпендикулярными маршами лестницами.
  3. Угол поворота проецируется между внешними гранями ступеней.
  4. Ширина ступеней определяется по средней линии.

Для построения чертежа понадобятся базовые параметры лестницы:

  • L – длина проекции лестничного марша в горизонтальной плоскости на расстоянии от вершины угла поворота до последней ступени;
  • S – ширина марша;
  • R – радиус закругления;
  • B – ширина проступей.



Порядок действий:

  1. Начертить окружность с радиусом L/2.
  2. Разделить круг напополам – провести линию под углом 45°. Дорисовать к окружности две линии – это будет центр лестничного марша.
  3. В среднюю линию вписать отрезки, длина которых равна ширине ступеней.
  4. На средней линии вычертить прямые лестничные марши.
  5. По границам ступеней начертить две перпендикулярные линии AC и AB.
  6. От точки А провести две линии к краям центральной забежной ступени. Размер полученного отрезка «е» должен быть не менее 100 мм, а отрезка «d» - не больше 400 мм.

Делаем лестницу на второй этаж своими руками: подробная инструкция

Подготовка необходимых материалов и инструментов

Древесина не утрачивает популярность в производстве лестниц и сегодня, несмотря на появление большого количества современных строительных материалов. Для изготовления лестничной конструкции рекомендуется использовать твердые породы древесины:

  • клен – отличается прочностью на изгиб и устойчивостью, однако предрасположен к появлению трещин;
  • бук – рекомендован для помещений, где нет повышенной влажности;
  • дуб – достаточно тяжелый материал, обладающий твердостью и прочностью;
  • лиственница – устойчива к гниению.

Совет. Сделать лестницу на второй этаж своими руками можно из недорогой древесины, например, сосны. Главное выбрать качественный материал без сучков. Со временем из-за температурного колебания может произойти незначительная деформация лестничной конструкции. В результате сучки могут выпасть, что повлечет за собой ослабление конструкции.

Итак, из материалов понадобятся:

  • доска обрезная – толщина 40-50 мм;
  • несущий брус сечением 100*100 мм;
  • перила, поручни, балясины;
  • клей столярный для заделки зазоров и стыковочных линий.

Чтоб построить лестницу на второй этаж своими руками надо подготовит следующие инструменты:

  • ножовка по дереву, стамеска, напильник и комплект сверл;
  • перфоратор, электролобзик, дрель и шуруповерт;
  • молоток и топор;
  • строительный уровень, линейка,угольник;
  • боковые кусачки и газовый ключ;
  • уголки, анкера, саморезы и шурупы.

Важно! Работа с электроинструментом требует строго соблюдения техники безопасности. Необходимо пользоваться защитными средствами, не держать работающий инструмент за шнур и следить за положением провода.

Изготовление и монтаж простой лестницы на второй этаж своими руками

Этап 1. Изготовление косоуров. Работы выполняются в следующей последовательности:

  1. Изготовить шаблон в форме прямоугольного треугольника. Катеты фигуры равны глубине и высоте ступени. Для удобства пользования заготовку лучше зафиксировать на направляющей рейке.
  2. С помощью шаблона нанести разметку на деревянную балку и вырезать электролобзиком или ножовкой по дереву. Нельзя забывать, что наименьшая по ширине часть косоура должна быть не менее 15 см.

Этап 2. Установка косоуров. Порядок выполнения работы:

  1. В опорном столбе выдолбить паз для установки косоура.
  2. Установить опору, а в углу смонтировать основу для забежных ступеней.
  3. С верхней стороны прикрепить косоуры металлическими уголками к потолочной балке, а с нижней – к опорным балкам. При монтаже косоуров надо контролировать, чтоб пазы под ступени находились четко друг напротив друга. В противном случае ступени получаться перекошенными. При выравнивании ориентироваться надо не на поверхность пола, а на уровень.

Этап 3. Вырезание забежных ступеней. Для поворотной конструкции на 90° можно использовать три ступени. Изготовить эти элементы можно из доски размером 90*90 см, толщина – 4 см.

  1. Деревянное полотно разделить линиями на три сектора. Все линии должны идти из одного угла.
  2. Ступени вырезать по линиям и подкоректировать их длину.
  3. Ступени вскрыть лаком.

Этап 4. Сборка лестничной конструкции. Алгоритм действий:

  1. Для фиксации поворотных ступеней в столбе вырезать пазы.
  2. Со стороны стены из досок выложить опоры под забежные ступени.
  3. Внутреннюю сторону поворотных ступеней обработать клеем ПВА и вставить в распилы. Внешнюю часть ступеней прикрепить к основе на стене и зафиксировать саморезами.
  4. Обычные ступени (прямые) закрепить длинными саморезами. Чтобы скрыть выступающий угол поворотной ступени нижний лестничный марш желательно изготовить на тетиве, конец которой обрезается под углом 90°.

Этап 5. Установка перил выполняется в такой последовательности:

  1. Крепление балясин иногда выполняют при помощи саморезов. Но более надежный способ – применение шкантов (деревянных стержней).
  2. В ступенях высверлить отверстия – размер диаметра должен быть немного меньше сечения шканта. Такое же отверстие сделать в центре балясин. В прямоугольных балясинах центр определяется как пересечение его диагоналей. Отверстие должно быть строго вертикальным.
  3. Заполнить отверстия клеем ПВА, установить шкант и зафиксировать балясины.
  4. Натянуть веревку между первым и последним столбом. На балясинах отметить угол наклона перил и согласно нанесенной разметке срезать верхушки стоек.
  5. Закрепить поручень саморезами впотай. Места крепления зашпаклевать.

Совет. Для безопасной ходьбы по лестнице рекомендуется устанавливать балясины на каждой ступени. Это особенно актуально, если в доме есть дети.

strport.ru

чертежи деревянной лестницы, фото, видео, пошаговая инструкция » Интер-ер.ру

Современные жилища часто строятся в два, а то и в три этажа, поэтому возникает необходимость оборудования лестниц, которые добавляют индивидуальность в интерьер любого дома. Часто деревянные лестницы стараются изготовить своими руками, но для этого нужно обладать некоторыми специальными знаниями. В этой статье – все о лестницах на второй этаж из дерева, чертежи конструкций с поворотом 180 и 90 градусов, видео и фото в помощь мастеру.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:

  1. На первом месте стоит экологическая безопасность. В последнее время в строительстве появилось много материалов, которые содержат фенолы и формальдегиды, отравляющие обстановку и влияющие на здоровье, на их фоне дерево отличается чистотой и полной безопасностью. Деревянная лестница – гарантия безопасности здоровья домочадцев, а также братьев наших меньших.

    Деревянная лестница — это прежде всего экологическая безопасность

  2. Второе привлекательное качество деревянных лестниц – разнообразный дизайн. Дерево легко обрабатывается, можно изготовить индивидуальную конструкцию с высокими декоративными и индивидуальными качествами. Часто изготовление и отделка лестниц выполняются собственниками жилья своими руками. Дерево легко обработать морилкой или лаком, покрасить водно-дисперсными составами, что придаст определенный шарм интерьеру.
  3. Для оформления дома часто используют внутренние лестницы из ценных пород дерева, когда неповторимая текстура древесины с уникальным рисунком прекрасно вписывается в интерьер согласно задуманных дизайнером планов.
  4. Доступность древесины для изготовления лестниц – материал высокого качества легко приобрести за доступную цену повсеместно.

Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Совет! При изготовлении лестничных маршей и ступеней из дерева, следует предварительно предусматривать пропитку деревянных деталей специальными составами.

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Виды внутридомовых деревянных лестниц

Для подъема на второй и последующие этажи в жилых строениях принято обустраивать двухмаршевые лестницы (угол поворота 90 или 180 градусов).

Для домов большой площади часто устраивают лестницы с промежуточной площадкой между маршами, которая позволяет получить дополнительную площадь для обустройства зон отдыха, кроме этого площадка может служить для объединения нескольких лестниц, обслуживающих дом.

Часто встречаются деревянная междуэтажная лестница с промежуточной площадкой, а также лестница с забежными ступенями. Последний вариант лестницы располагается обычно в углах строения, что значительно экономит площадь дома. Забежная лестница из дерева сочетает изящностью винтовой конструкции и практичностью классической маршевой.

Важно! Любая конструкция лестниц из дерева требует предварительных тщательных расчетов.

Лестница из дерева: подготовка к возведению

Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.

Совет! Используя сосну для устройства междуэтажной лестницы, стоит тщательно выбирать древесину без сучков. Древесина сосны при деформации ослабляется ввиду возможного выпадения сучков.

Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.

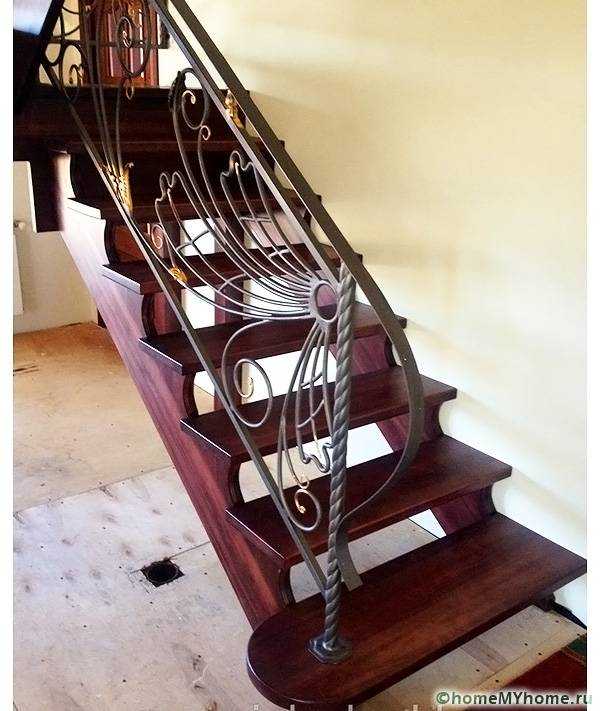

Деревянная лестница с коваными элементами

Материалы и инструменты для изготовления деревянной лестницы

Для изготовления лестницы своими руками потребуются:

  • Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
  • Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
  • Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
  • Клей столярный.

Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.

Поворотная лестница на 90 (180) градусов

Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:

  1. Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
  2. Ступени — различают прямые и забежные ступени в поворотных лестницах.
  3. Ограждающие элементы лестничных конструкций — деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.

Схема: детали лестницы

Расчет поворотных лестниц выполняется несколькими способами:

  • Расчет по геометрическим формулам.
  • Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
  • Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.

Схема: деревянная лестница на одном косоуре

При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:

  1. Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
  2. Разбег ширины узкой и широкой ступени — максимальное значение не должно превышать 10 мм.
  3. Ширина пролета (марша) для индивидуальных жилых домов — от 90 см.
  4. Ширина поворотной ступени по центру — не менее 20 см.
  5. Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
  6. Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.

Схема: косоур

При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.

Расчет производят по формуле: 2b + c = 60 (см), где b, с — значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.

При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.

Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.

Деревянная лестница с забежными ступенями: видео

Деревянная лестница в доме: фото

inter-er.ru

Лестница на второй этаж своими руками из дерева с поворотом на 90

Приобретение готовых изделий сопровождается дополнительными затратами. Не получится полностью контролировать процесс изготовления отдельных элементов. Усложнится решение нестандартных задач. При наличии элементарных навыков лестница на второй этаж своими руками из дерева с поворотом на 90 будет создана достаточно быстро и без ошибок. Но для предотвращения лишних трудностей понадобится предварительная подготовка. Для этого пригодятся данные, приведенные в этой статье.

Стильную и функциональную конструкцию сделать самостоятельно не слишком трудно. Изготовление сложных резных элементов можно заказать

Содержание статьи

Разные конструкции и определение основных параметров

Так как в дальнейшем будут упоминаться специальные термины, лучше сразу пояснить некоторые определения.

Составные части типичной конструкции

Косоуры выполняют функции опор. Именно на эти элементы устанавливают ступени. Тетива прикрывает элементы крепления. Вместо плавного поворота могут использоваться площадки.

Подступенки – это не обязательный элемент

Без этих вставок даже крупная конструкция выглядит легче.  На рисунке хорошо видно, что без подступенков обеспечивается хорошее естественное освещение. Недостатком является необходимость использования более толстых заготовок для ступеней. Это обеспечит отсутствие деформаций под весом пользователей в процессе эксплуатации.

Больцы

Это специфическое название образовано от немецкого слова bolz (болт). Таким приспособлением скрепляют между собой ступени для обеспечения жесткости конструкции.

Лестница на больцахКонструкция крепится к стене с применением анкеров и кронштейновУпрощенная конструкция

В этом варианте косоуры, больцы и другие видимые опорные части не используются. Внутри толстых ступеней скрыт прочный каркас. Он присоединяется к стене с помощью крупных анкерных болтов. Несмотря на внешнюю простоту, реализация такого проекта базируется на сложном точном расчете. Применяются усиленные элементы крепления. Явным недостатком является полное отсутствие перил.

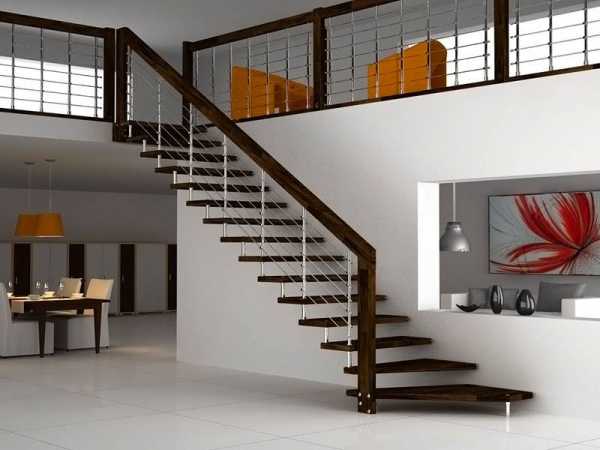

В этом варианте дополнительная опора создана струнами. Они же повышают уровень безопасности

Статья по теме:

Фото лестниц на второй этаж в частном доме. В статье мы рассмотрим какие бывают конструкции, в чем преимущества металлического каркаса, как правильно осветить прямые и винтовые лестницы, а также рекомендации специалистов, которые необходимо учитывать при монтаже.

Какой материал лучше применять

Чтобы сделать лестницу на второй этаж своими руками без лишних затруднений, рекомендуется применение древесины. Недостатки иных материалов приведены ниже.

Для создания сложных конструкций из металла понадобятся сварочные аппараты, оборудование, трубогибочные станки, иное сложное оборудованиеВ этой конструкции также использованы комплектующие детали фабричного производстваСтеклянные элементы выглядят особенно эффектно с подсветкой. Для создания такой лестницы используют особо прочные разновидности материалов, многослойные конструкцииДеревянная обшивка строительной конструкции

Важно! При выборе материала оценивают внешний вид, трудность обработки, необходимость защитных мероприятий и условия эксплуатации. Комплексная проверка перечисленных параметров поможет принять правильное решение в конкретной ситуации.

Последний вариант не слишком сложно реализовать самостоятельно. Здесь надежное основание можно создать из бетона, кирпича. Но далее рассмотрены сооружения, целиком из дерева. Этот материал легче. Он хорошо поддается обработке, что упрощает изготовление изделий сложной формы. Ремонт и модернизация также будут выполнены без лишних затруднений и затрат.

Следует только отметить некоторые особенности разных видов древесины:

  • Сосна – самый «демократичный» материал. Она стоит недорого, но надо выбирать изделия высших сортов. Следует помнить о том, что сучки снижают прочность, а некоторые крупные дефекты значительно ухудшают эстетические характеристики.
  • Изделия из дуба – прочные и надежные, устойчивые к истиранию. Этот материал дорогой, но разовая инвестиция в долговечную конструкцию вполне может быть экономически целесообразной.
  •  Но такую сложную форму перил создать можно только при наличии хороших профессиональных навыков.
  • Лиственница успешно противостоит процессам гниения. Она лишь немного уступает дубу по твердости, но стоит дешевле.
  • Детали из бука портятся при повышенной влажности. Их надо хорошо защищать пропитками и лаковыми покрытиями, чтобы предотвратить образование трещин.

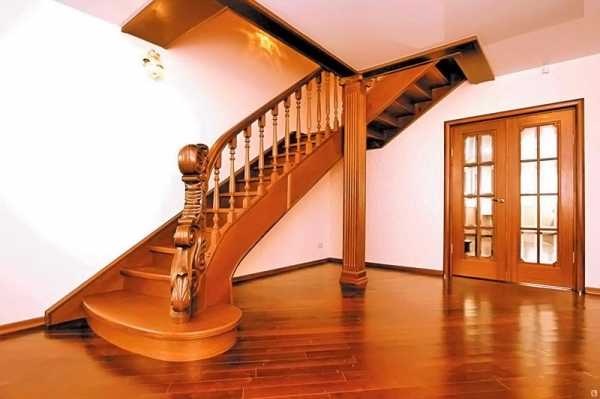

Дубовая лестница выглядит респектабельно

Какими параметрами отличается лестница на второй этаж своими руками из дерева с поворотом на 90°

К следующим иллюстрациям сделаны примечания. Они поясняют важные особенности разных вариантов.

Здесь угол поворота несколько больше 90°

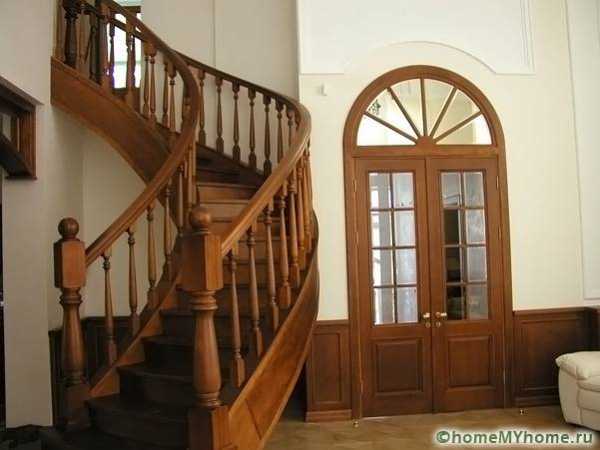

Чтобы гармонично вписать лестницу в интерьер пришлось сделать изогнутые перила. Их значительная ширина необходима для обеспечения достаточной жесткости на нижнем участке. Верхняя часть опирается на строительные конструкции дома.

Поворотная площадка размещена на высоте более 1 метра

Такая конструкция занимает много места. Но подобное решение необходимо при большой высоте потолков. Для получения отличных эстетических характеристик нижняя видимая часть лестницы полностью закрыта деревянными панелями. В подоконнике создан вырез. Это — пример того, как важно при установке новых конструкций учитывать параметры определенного помещения.

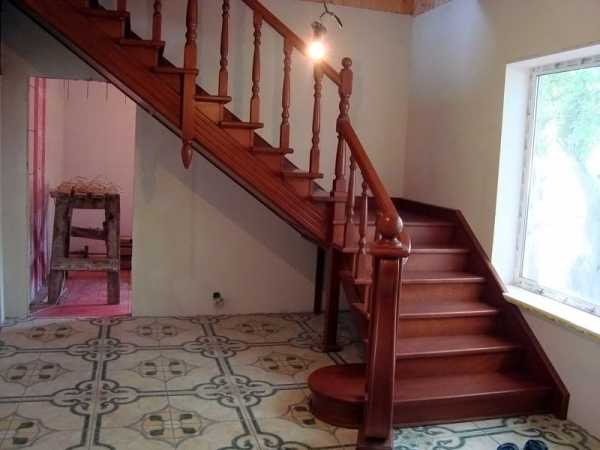

Сосновая лестница на второй этаж своими руками из дерева с поворотом на 90 градусов

Подобный проект реализовать не слишком сложно. Здесь использованы недорогие материалы. Небольшое количество элементов и отсутствие сложных форм также надо отнести к явным преимуществам. Несмотря на простоту, изделие вполне функционально. Оно соответствует современному дизайну.

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180°

Такое решение увеличивает занимаемую площадь. Но оно необходимо для создания плавного подъема при большом расстоянии между этажами.

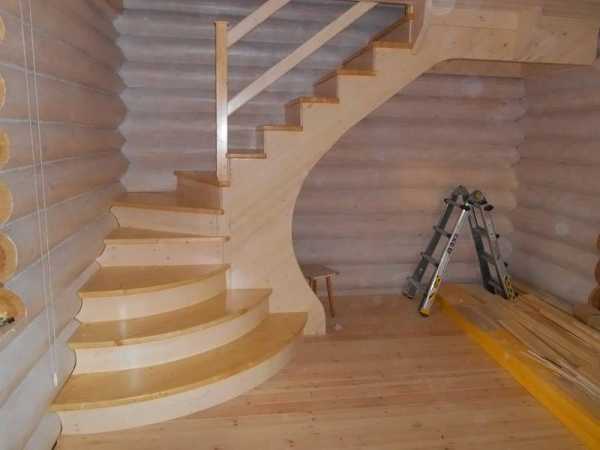

Конструкция с забежными ступенямиДля монтажа площадки требуется дополнительное пространствоВ этой винтовой лестнице поворот создан плавно, по всей высоте. Центральный столб выполняет функции основной опоры

Алгоритм расчета лестницы на второй этаж своими руками

В следующей таблице приведены значения, которые опытные профессионалы рекомендуют использовать при расчетах размеров деревянной лестницы на второй этаж:

ПараметрВеличинаПримечание
Угол подъема по отношению к горизонтали20 – 45 градусовЗдесь указаны предельные значения. Лучше использовать диапазон от 25 до 36 градусов.
Высота одной ступениОт 12 до 23 смКак и в предыдущем случае, средний уровень – самый комфортный.
Максимальная/минимальная глубина забежной ступени40/10При других размерах пользоваться лестницей будет неудобно.

Надежная опора на ступеньку будет обеспечена при глубине последней, не меньше длины стопы. Но и чрезмерное увеличение не нужно. Для предотвращения ошибок учитывают нормальную длину шага от 60 до 64 см. Проверяют правильность расчета следующей формулой: 2В+Ш=62 см, где В и Ш, высота и ширина ступеней соответственно.

Для создания чертежей лестницы на второй этаж своими руками из дерева используют традиционные инструменты, компьютеры, специализированное ПО. В любом случае можно применять следующий алгоритм действий:

Угол наклона и предназначение лестницы

На этом рисунке видно, что при ограниченном свободном пространстве приходится использовать слишком крутые подъемы. В таких случаях применяют трапы, иные специальные конструкции.

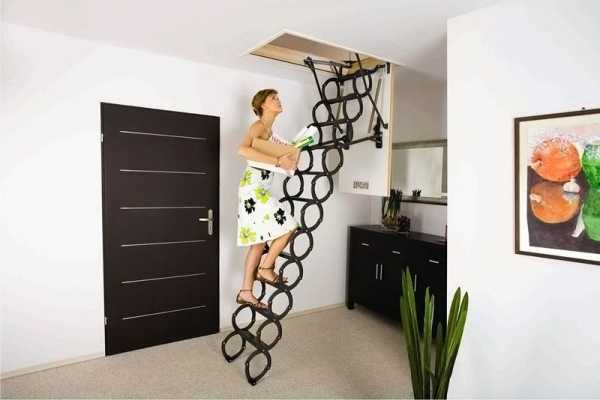

Выдвижная лестница применяется по мере необходимости. В сложенном состоянии она убирается под декоративное покрытие потолка

Статья по теме:

В данной публикации мы поговорим о типах лестничных конструкций и разберемся, каким образом рассчитать все основные размеры. Выполнить расчет лестницы онлайн помогут специально разработанные нашей командой калькуляторы.

Пошаговая инструкция для изготовления лестницы из дерева на второй этаж

Для работы понадобятся:

  • Топор, дрель, молоток, напильник, ножовка с полотном по дереву.
  • Обрезная доска с толщиной от 40 до 50 мм; брус для силового каркаса (100 х 100 мм), балясины и поручни.
  • Саморезы, анкера, иные крепежные изделия.
  • Строительный уровень, угольник.
  • Пропитки, защитные и декоративные лаки.

Эта пошаговая инструкция деревянную лестницу своими руками поможет создать без ошибок:

Практические рекомендации

В этом списке собраны советы, которые упростят реализацию проекта:

  • Такие сооружения лучше размещать в нежилых помещениях.
  • Простую лестницу на чердак своими руками (с площадкой) сделать проще, чем конструкцию с забежными ступенями сложной формы.
  • Внешний вид должен соответствовать параметрам интерьера.
  • Если на второй этаж будут перемещаться крупногабаритные и тяжелые вещи, характеристики конструкции изменяют определенным образом.
Свободное пространство под маршами используют для монтажа шкафов, иных мест хранения

Общий вывод

Лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов создать можно с отличными потребительскими и эстетическими характеристиками. Для этого надо внимательно подготовиться с учетом сведений, изложенных в данной статье. Если изготовление отдельных элементов вызывает затруднения – поручите соответствующие работы профессионалам.

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Лестница на второй этаж своими руками из дерева с поворотом на 90

Для создания лестниц применяются самые разные материалы. Но всегда в моде деревянные варианты, которые считается образцом стиля и русских традиций. Использование древесины формирует ощущение комфорта и домашнего тепла. При создании лестницы важнейшими моментами считается продуманный монтаж, нормативы и расчеты. Лестница на второй этаж своими руками из дерева с поворотом на 90 устанавливается с соблюдением всех правил по проектированию. Подобное изделие займет немного места.

Роскошная лестничная конструкция выполняет практичную функцию и декоративную

Читайте в статье

Разновидности лестниц на второй этаж: фото вариантов

Чтобы подобрать вариант лестницы, нужно определиться с разновидностью устройства и материалом. Выбор системы зависит от размещения в комнатах, особенностей планировки и индивидуальных потребностей. В качестве материала применяется керамика, дерево, металл и оргстекло.

Возьмите на заметку:

Конструкция должна сочетаться с общим стилем интерьера и фактурой стен

Выделяются следующие разновидности лестниц:

  • маршевые конструкции выполняются на тетивах или косоурах;
Такой вариант относится к традиционным
  • винтовые варианты выполняются на опорах в виде несущей стойки;
Подобная модель подойдет для помещения малой площади
  • модели на больцах представляют собой бескосоурые конструкции. Ступени монтируются к стене и соединяются при помощи больцов;
Такая разновидность впишется в комнату в современном стиле
  • комбинированные включают несколько разновидностей конструкций.
Подобный способ отличается практичностью

Можно сделать лестницу на второй этаж своими руками, для этого следует разобраться в чертежах и устройствах разных видов систем. Отличительной особенностью косоурой конструкции является то, что ступени монтируются поверх несущей системы. Ступени вставляются в подготовленные тетивные элементы.

При стесненном пространстве успехом пользуются поворотные устройства маршевых лестниц. В домовладениях часто используются лестницы, сделанные из древесины. Они характеризуются легкостью, отлично вписываются в любые интерьеры и их можно создать своими силами.

Важные составляющие конструкции

В изделиях на больцах отсутствуют каркасные схемы. Ступени при помощи специального крепежа с одной стороны крепятся к стене, а с другой последовательно соединяются больцами.

Статья по теме:

Как самостоятельно создать удобные и стильные лестницы на второй этаж в частном доме — читайте в нашей публикации. Вы узнаете  не только возможные варианты конструкций и их достоинства и недостатки, а также стили оформления и секреты самостоятельной установки лестницы.

Виды маршевых лестниц

Маршевые изделия бывают поворотными и прямыми. Последний тип изделий подходит для просторных комнат. Чтобы соединить два этажа устанавливаются поворотные системы из древесины. Чаще используется лестница на второй этаж своими руками из дерева с поворотом на 180 и 90 градусов. Это П-образные и Г-образные варианты.

Марши Г-образного устройства могут соединяться поворотными ступенями или небольшими площадками. Лестницы, смонтированные в углах, имеют опорный столб с балясинами, тетивой и ступенями.

В П-образной конструкции также присутствует площадка и забежные ступеньки. Применение забежных ступеней способствует экономии площади.

Вариант П-образной системы

Пространство под поворотной конструкцией используется под шкаф или кладовку.

Лестница на второй этаж своими руками из дерева с поворотом на 90: особенности конструкции

Некоторые производители предлагают готовые наборы элементов для лестничных систем. Чтобы приобрести подобные конструкции необходимо правильно произвести замеры высоты пролета и определить длину и ширину изделия.

Важными показателями являются ширина марша и проема

Материалы для создания деревянной лестницы на второй этаж

Важно тщательно подбирать древесину для создания лестницы на второй этаж своими руками из дерева. Чертежи и схемы помогут собрать качественную конструкцию. Данный материал характеризуется прочностью, простотой обработки и экологичностью.

Важным достоинством древесины считается легкость обработки

Лестничную установку можно сделать из следующих материалов:

  • бук рекомендуется для жилья, где нет высокой влажности;
  • клен характеризуется стойкостью и обладает прочностью на сгиб;
  • отличным материалом считается дуб. Он обладает твердостью, прочностью и является твердым материалом;
  • лиственница – характеризуется прочностью, твердостью и стойкостью к гниению.

В некоторых случаях для лестниц применяют сосну, но при этом ее нужно проверить на наличие сучков. Для изготовления конструкции потребуется:

  • обрезная доска;
  • брусья 100*100 мм;
  • балясины, поручни и перила;
  • специальный клей;
  • перфоратор, дрель, шуруповерт, электролобзик;
  • набор сверл, стамеска, напильник и ножовка;
  • крепежные элементы;
  • линейки, уровни и угольники;
  • молотки и топоры; газовые ключи и боковые кусачки.

В таблице показаны основные этапы создания несложной лестницы на второй этаж:

Обратите внимание! Перед тем как приступить к изготовлению конструкции, дерево просушивается, обрабатывается специальными составами для придания стойкости к плесени, грибку и влаге.

В завершении работ поверхность конструкции покрывается лаком и краской

Особенности расчета лестницы на второй этаж своими руками

Выполняя проект и план лестницы на второй этаж, требуется определить точные размеры и изучить особенности конструкции. Система состоит из следующих элементов:

  • несущие тетивные или косоурые балки;
  • ограждения – балясины, поручни и перила;
  • ступени – поворотные и прямые.
На схеме показаны все основные замеры и параметры

Расчет поворотных конструкций выполняется с применением графических методов, геометрических формул или при помощи онлайн-калькулятора. Размеры лестницы подбираются исходя из индивидуальных предпочтений, но с учетом рекомендуемых параметров:

  • ширина пролета должна быть не менее 90 см;
  • крутизна конструкции – менее 45 градусов;
  • минимальное значение ширины поворотной ступени не менее 10 см;
  • ширина поворотной ступени  — не менее 20 см.

Лестница на второй этаж своими руками из дерева с поворотом на 90 проектируется с учетом определенных особенностей:

  • ширина и высота ступеней подбираются так, чтобы по ним мог передвигаться любой человек. Для вычисления данных значений используется формула – 2b+c=60, где средний шаг равен 60, а c и b это высота и ширина;
  • угол наклона конструкции должен быть в пределах 25-35 градусов;
  • при определении размеров поворотных ступеней, необходимо учитывать, что ширина узкой стороны не должна быть менее 100 мм.
На схеме показаны возможные варианты элементов в месте поворота конструкции

Изготовление несущей косоурой балки

С создания косоур из балки начинается изготовление деревянной конструкции своими руками. Пошаговая инструкция предполагает изготовление косоура из балки, которая по длине совпадает с размером лестничного пролета.

Перед тем, как распилить балку, нужно сделать шаблон, который делается из куска фанеры треугольной формы. По образцу наносится разметка и вырезается зубчатая конструкция. Затем на зубцах косоурных балок крепятся ступени лестницы. Монтаж начинается с верхних элементов. Один из косоуров присоединяется к потолочной балке и опорному брусу. Брус фиксируется при помощи анкерных болтов.

На схеме изображены косоуры и способы их крепления

Для косоура устанавливаются опоры, которые располагаются у стены. Работу необходимо контролировать при помощи уровня.

Важно! Для прочного крепежа косоура в брусе выпиливается небольшое углубление.

Нюансы изготовления лестницы из дерева на второй этаж: сборка и монтаж ступеней

Ступени выпиливаются с применением шаблона. Они должны быть одинакового размера. Все элементы покрываются защитными средствами и лаком. Затем изготавливается тетива для нижнего марша лестницы. Она делается из доски. Ступени будут входить в пазы, которые выпиливаются с внутренней стороны тетивы. Установка лестницы на чердак своими руками выполняется с помощью саморезов и столярного клея. В ступенях делаются пазы, для вхождения на косоур.

Сборка ступеней выполняется при помощи специальных инструментов

При креплении поворотных ступеней соединение с опорой будет жестким. Подступеньки начинают монтироваться с нижнего края лестницы.

Установка перил и балясин для лестницы из древесины

Балясины можно изготовить самостоятельно или приобрести готовые. Можно придумать красивый рисунок для данного элемента. Балясины монтируются к ступеням при помощи шкантов. При этом на каждой ступени просверливаются определенные отверстия. Перед соединением конструкций в отверстия заливается столярный клей.

На схеме изображены основные составляющие перил и балясин

На участках поворотов маршей устанавливаются более прочные балясины, которые называются маршами. Чтобы перила смонтировать ровно и аккуратно, натягивается специальная леска. С ее помощью ставятся отметки на всех балясинах. Лишние детали балясин обрезаются параллельно косоурной балке. Для крепежа поручня паз выбирается по всей длине. В него должна зайти рейка, которая прибивается к балясинам. Поручень монтируется на рейку и крепится на опорных балясинах.

Полезный совет! Чтобы по лестницы было безопасно передвигаться, рекомендуется ограждение из балясин делать на каждой ступени.

Монтаж перил

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180

Как вариант можно сделать лестницу с поворотом на 180 градусов. Их называют П-образными. В конструкции есть площадка, которая разделяет лестницу на два марша. Подобная система занимает меньшую площадь, чем конструкции с поворотом 90.

Делая проекты для подобной системы, нужно учитывать, что высота ступеней не должна быть больше ширины. Существует множество программ, которые помогают рассчитать все необходимые данные для будущей конструкции. С их помощью можно увидеть реалистичную модель планируемой лестницы.

Конструкция с поворотом 180 подходит для узких помещений

Установка и изготовление деревянных лестниц считается сложным занятием. Если нет опыта в работе с древесиной и столярными инструментами, то стоит заказать готовые наборы сборных лестниц. Конструкции из дерева отличаются долговечностью, экологичностью и выступают в роли великолепного декора любого загородного дома.

Деревянная лестница подходит как для роскошных интерьеров, так и для бюджетных вариантов

С помощью рекомендаций специалистов и пошаговой инструкции можно создать красивую и прочную лестницу в дом, которая прослужит долгие годы.



housechief.ru

Лестницы на 90 градусов своими руками с поворотом, площадкой и забежными ступенями

Во многих дачах, офисах, ресторанах и отелях нужны лестницы на второй этаж. Под них подстраивают комнату и её дизайн. Ведь эта прекрасная конструкция создана для удобного и безопасного прохода жильцов, гостей и постояльцев на этаж выше. И ее воплощение может как уничтожить задумку, так и сделать её эффектной. Поэтому выбор и постройка лестницы – очень важная часть строительства, и ей стоит уделить достойное внимание. В частности, вопросу о том, как сделать деревянную лестницу своими руками.

Кто-то может подумать, что это не так-то и сложно или, наоборот, испугается техники строения. Все не так просто – действительно работа с чем-то подобным имеет свои нюансы и нужны определённые умения. Ведь помимо прикладного характера, лестница с поворотом должна быть красивой и максимально надежной, а также долговечной. Для того чтобы добиться цели и сделать свое творение долговечным и экологически чистым, нужно использовать дерево в качестве строительного материала.

Виды лестниц

Выбор лестниц для второго этажа велик и многогранен. Порой самый необычный вариант может вам не подойти, а простой и неприметный окажется тем, что нужно. Поэтому будет нелишне обратить внимание на то, какими вообще они бывают.

Винтовые

Подобная вариация подойдёт, если место для сооружения ограничено. К примеру, не больше полтора квадратного метра. Передвигаться по ней удобнее всего для одного человека. Есть один небольшой минус – по лестнице неудобно перетаскивать габаритные вещи с первого этажа на второй и обратно. Этот вид отлично подойдёт для маленького дома и для небольшой семьи.

У винтовой конструкции есть несколько нюансов. Первое, при строительстве потребует много затрат. Второе нужно сделать надёжные несущие конструкции. Без опыта самим пробовать строить винтовую лестницу будет проблематично. Но зато смотрится красиво и изыскано.

Традиционные варианты

Постройку такого вида лестниц подойдет там, где много свободно места. Стоит отметить, что они бывают самыми разными. С простой или сложной схемой, с множеством ступенек или с их маленьким количеством, множество различных вариаций: забежных ступеней и тому подобного. Все это будет зависеть от высоты дома и его площади. Также стандартные лестницы на второй этаж делятся на прямые и поворотные. Они находятся около стены или как отдельная постройка.

Такую лестницу на второй этаж достаточно просто построить своими руками. Если в ней у вас больше десяти ступеней, то можно сделать площадку и добавить забежных ступеней. Это будем удобнее и эффектней. Если будет нужно, после площадки она может повернуть, будет лестница с поворотом. Стоит отметить, что они бывают с углом в 90 градусов (четверть оборотная) и с поворотом на 180 градусов (полуоборотная).

Комбинированные

Если вы не смогли выбрать из первых двух вариантов, то всегда можно скомбинировать лестницы. Это будет зависеть от вашего выбора и планировки дома, а также возможностей. Начать можно с маршевой лестницы, добавить поворот и винтовой элемент и сделать ее еще более привлекательной и функциональной. Смотреться будет стильно и удобно в использовании. Все это, соответственно, требует сложных расчётов и планировок.

Но, главное, при выборе нужно помнить о своих возможностях, удобстве и хороших материалах. И, конечно, лестница своими руками не должна занимать половину планировки дома, какая бы красивая она ни была.

В нашей статье мы подробнее остановимся на том, что собой представляет лестница на 90 градусов с установкой забежных ступеней. Это практичный и удобный вариант и для квартир, и домов.

Во-первых, такая конструкция занимает меньше места и её можно разместить посередине площадки или комнаты.

Во-вторых, такую деревянную лестницу с поворотом вполне можно соорудить своими силами.

Требования безопасности к таким лестницам

Основные параметры:

  • Чтобы правильно рассчитать параметры лестницы с поворотом, нужно использовать математические формулы. Это нелегко, но стоит научиться. Такой расчёт обеспечивает надёжность и помогает понять, какую форму примут ступеньки;
  • Графический метод стоит использовать, если только знать точные параметры будущей лестницы. Поможет рассчитать длину лестницы, линии движений и размах ступенек, а также радиус закруглений забежной ступени. Последний параметр будет зависеть от радиуса окружности между двумя маршами;
  • Также рассчитать лестницу можно с помощью пропорциональной разбивки. Для этого нужно знать размах лестничного марша, линии движений, где проводится прямая, длина от начала до конца заворота и радиус самой конструкции.

Чтобы не было недостатков у вашей лестницы с забежными ступенями, нужно правильно спроектировать высоту каждой из них с учетом следующих требований:

  • В широком месте – 40 см, а в узком - до 10 см;
  • В центре глубина – 20 см;
  • В высоту - от 12 до 22 см;
  • Край не превышает 4 см;
  • Расстояние от высоты лестницы до перекрытия - не меньше 200 см.

Материалы

Самый подходящий и выгодный материал для работы с лестницами с поворотом на 90 градусов – это дерево. Это связано с тем, что работа с древесиной позволяет вносить изменения. А делая лестницу своими руками, и как показывает опыт, нельзя обойтись бе поправок. Также необходимо время от времени обновлять покрытие древесины.

Пройдясь по строительным магазинам, вы заметите заготовки или даже готовые варианты. Это удобно, но не всегда выгодно. Так как готовый вариант придётся подгонять под ваш дом или то место, где она будет находиться. А это ведёт за собой хлопоты. Ну и качество не всегда радует.

Для того чтоб не мучить себя, намного удобнее самому выбрать материалы, купить детали.

Ниже предоставлены материалы, которые потребуются при изготовлении такой лестницы своими руками:

  • Дерево подойдет лучше всего. Сосна дешевая и удобная в использовании. Также подойдет дуб, лиственница, клен. Древесина нужна сухая, чтоб потом не произошла деформации;
  • Дощечки шириной 50 см;
  • Деревянная балка объемом 40 см;
  • Понадобятся крепежные элементы и монтажный клей.

Изготовление деталей лестницы с забежными ступенями

  • Для начала из самих досок нужно приготовить все для лестницы с забежными ступенями. На поворотных ступенях в их узкой части вырезается уголок, проводится прямая линия движения, так, как у вас на чертеже;
  • Следующим действием будет изготовление двух подпорных брусов для каждой ступени и нужно отложить в сторону четыре крепёжных уголка;
  • Дальше необходимо изготовить трафарет, благодаря которому на линии движения на тетиву наносят отметки;
  • И самыми последними делают опорные балки, на которые собственно будет наноситься тетива.

Теперь все изготовленные детали нужно собрать как мозаику. Это сложно делать самому, поэтому стоит позвать помощников.

Собирают такой вариант в следующей последовательности:

  • Закрепляем пристенную тетиву по линии движения с помощью винтов;
  • Дальше следует установить опорные столбы. Их крепят самыми разными способами от бетонирования до болтов. Заранее в балке выдалбливаем отверстие, там проводится прямая линии движения, где будет пребывать тетива;
  • В углу для забежных ступеней делаем опорную конструкцию;
  • Внешнюю тетиву нужно установить на опорные балки, далее проводится прямая и тетива аккуратно выравнивается с помощью угольника;
  • Потом проводится прямая линии движения, и мы соединяем тетиву четырьмя железными уголками и подпорные брусья. Все это обязательно проклеиваем ступени, они должны располагаться горизонтально;
  • Монтируем угловые ступени, прилегать они должны тесно;
  • Потом идет установка забежных ступеней своими руками;
  • В самом конце монтируются опора и перила;
  • Все это завершается покраской и лакировкой.

Если взять самому выполнить расчёт, при этом изучив все детали, то вполне можно изготовить лестницу с поворотом самостоятельно. Просто нужно следовать инструкциям и тщательно все продумать. Сделать все своими руками намного лучше, чем купить то, что может не подойти под стиль и размер дома. Лестница с поворотом, сделанная своими руками, будет соответствовать вашим желаниям и вкусам.

prolestnitsy.ru

Лестница своими руками лестница с поворотом на 90 градусов своими руками – Лестница на второй этаж своими руками из дерева с поворотом на 90

Отправить ответ

avatar
  Подписаться
Уведомление о
