Стропильная система полувальмовой крыши: схемы, инструкции, советы

Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре. Их обтекаемая форма чрезвычайно адаптирована к порывистым ветрам. Укороченные треугольные скаты позволяют ощутимо раздвинуть границы полезного чердачного пространства, не водружая на стены массивную кровельную конструкцию.

Смотрятся стильно на зданиях любой этажности и назначения. Единственный недостаток заключен в непростой технологии строительства. Однако те, кто знает, как сооружается стропильная система полувальмовой крыши, справятся с работой без особых проблем.

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

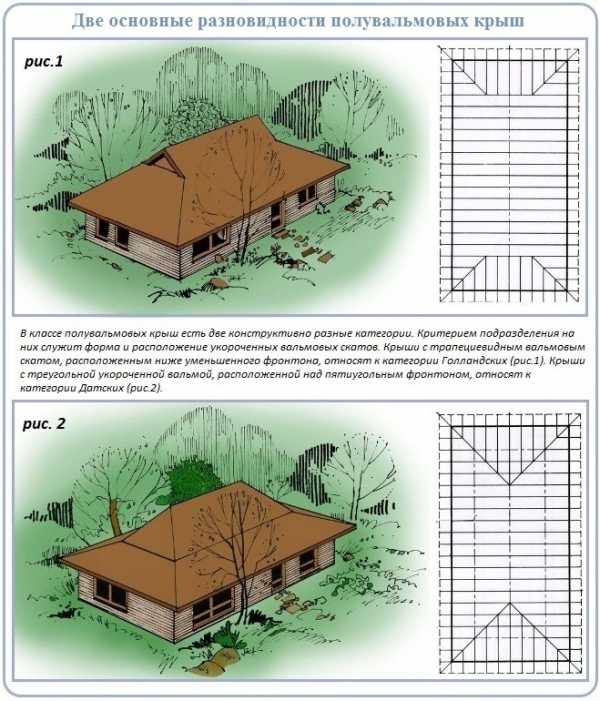

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

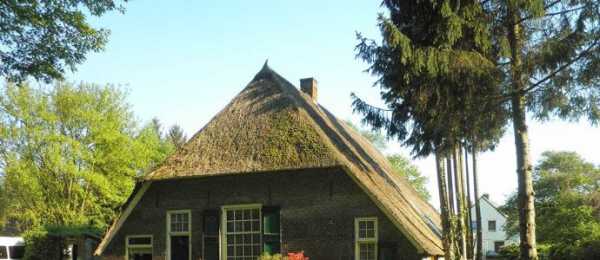

  • Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
  • Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

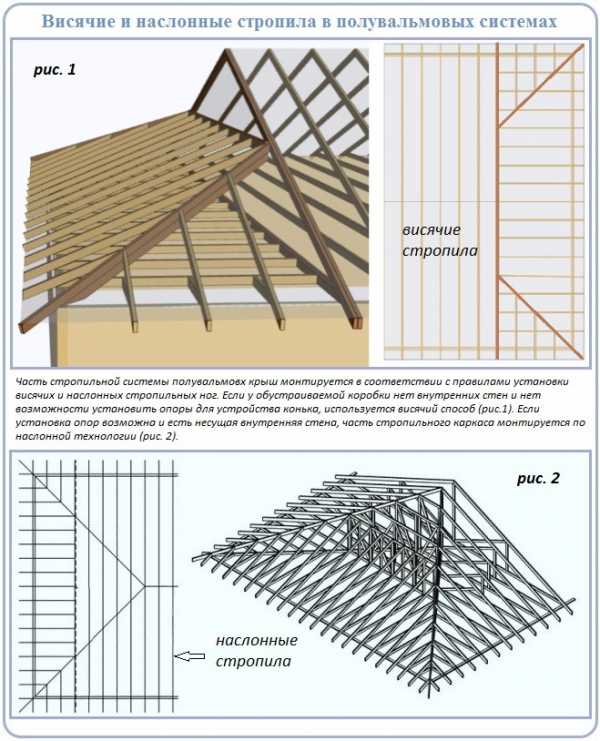

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

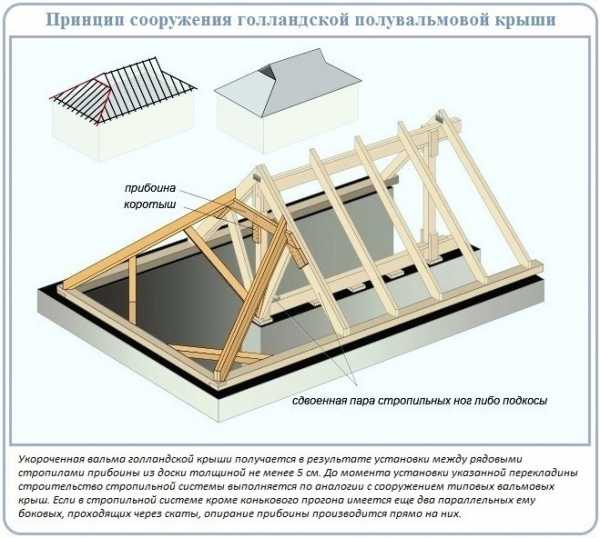

Строительство конструкции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схема стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

Процесс сооружения базового варианта

Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.

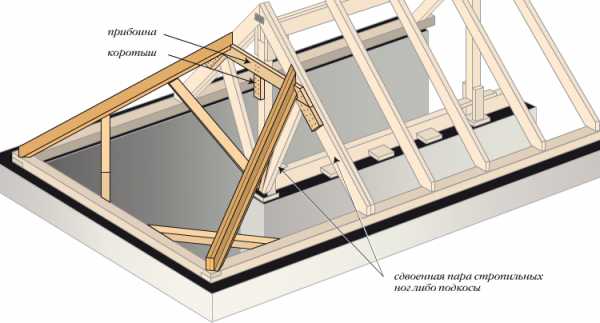

Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами – прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.

С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фото подборка:

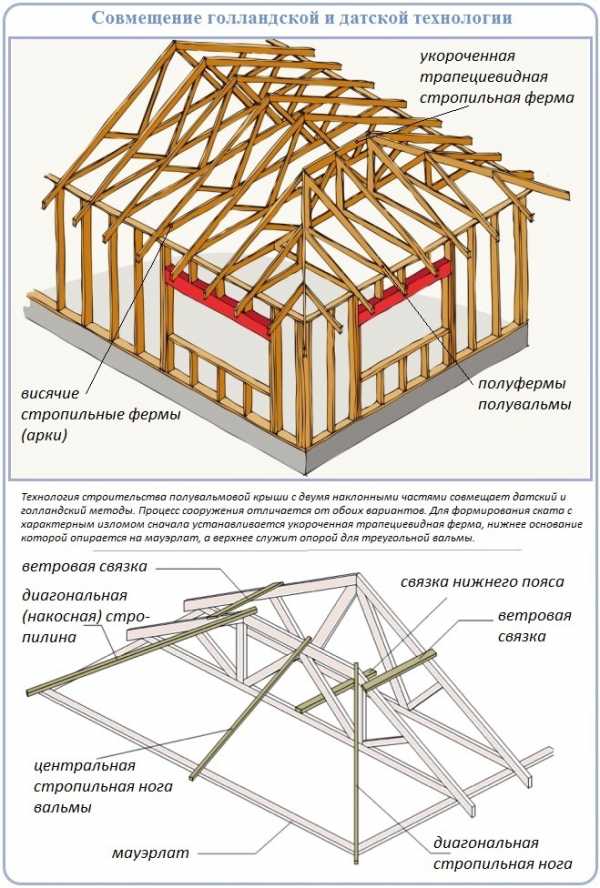

Микс Голландии с Данией

Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похожа на привычный конверт, но проекция вальмовых составляющих отличается.

Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наслонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.

Датская разновидность не менее интересна, чем ее голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша, что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

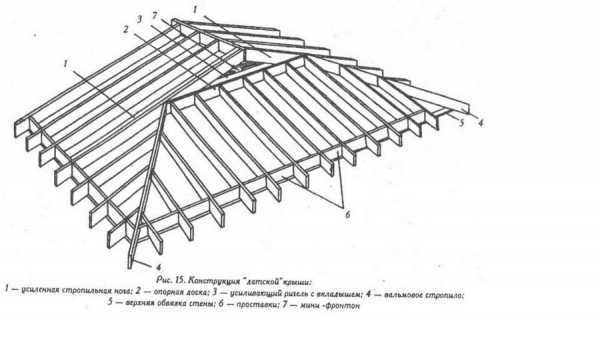

Строительство датской крыши по шагам

Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапециевидная. В плане крыша очень похожа вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стропильного каркаса. Маяться с вычислениями размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно рассчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.

Устройство коньковой части каркаса

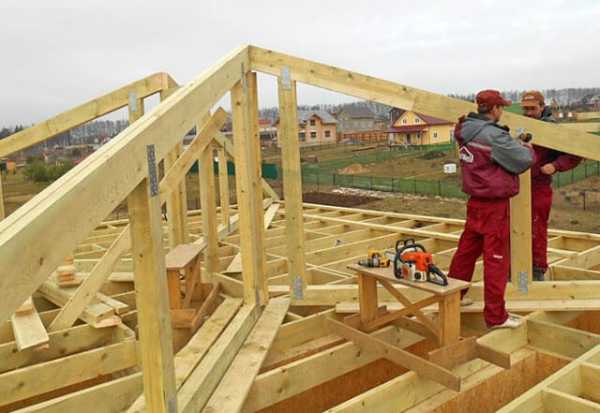

Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

Строительство первой очереди стропильной системы производится в четыре этапа:

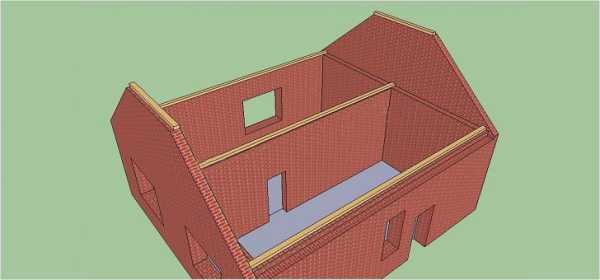

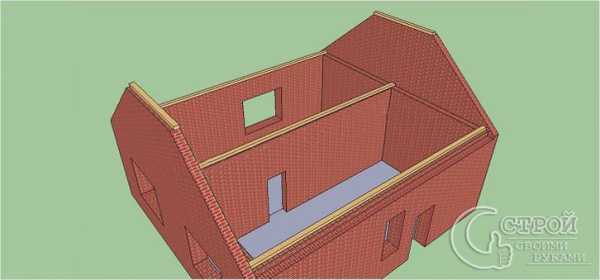

  • Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 – заподлицо с внутренней поверхностью наружных стен, 2- по центру внутренней несущей стены и 3 – заподлицо с внутренней плоскостью фронтонных стенок.
  • Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.

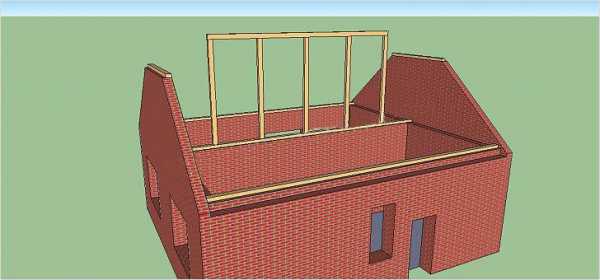

  • Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.

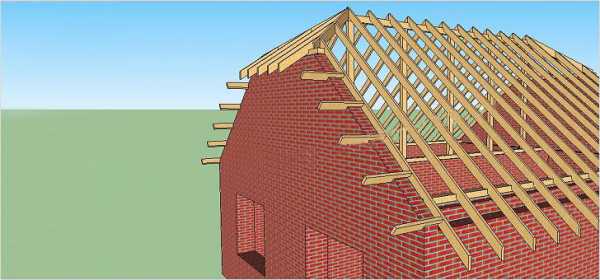

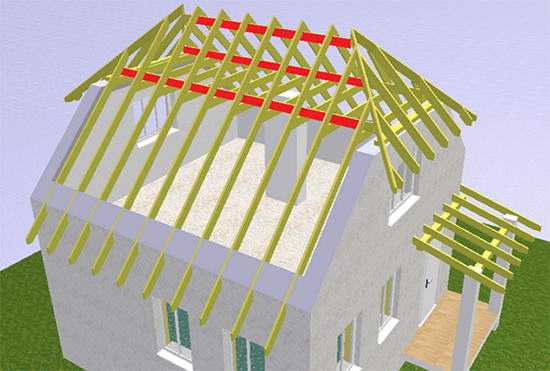

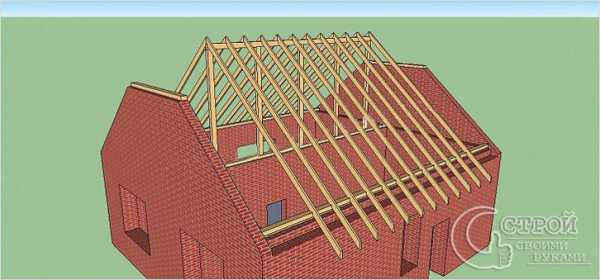

  • Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология.

Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

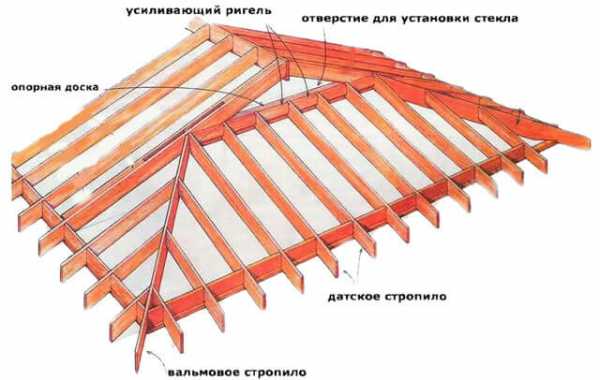

Установка диагональных стропилин

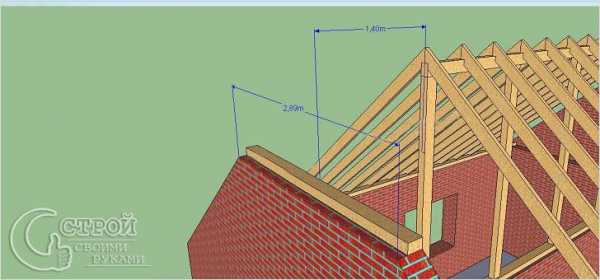

Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

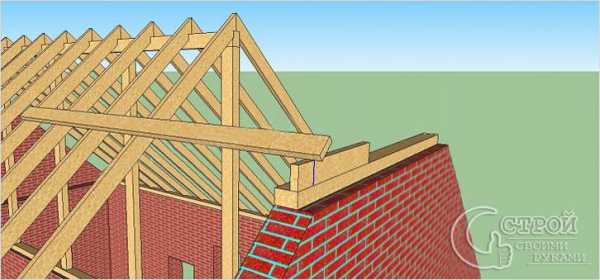

  • Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
  • Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.

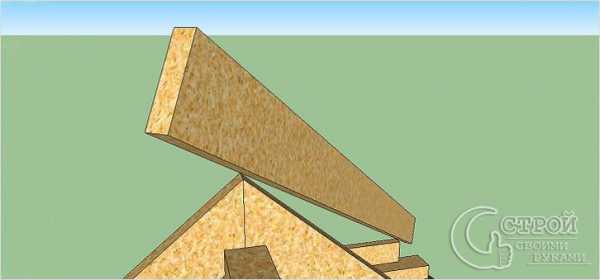

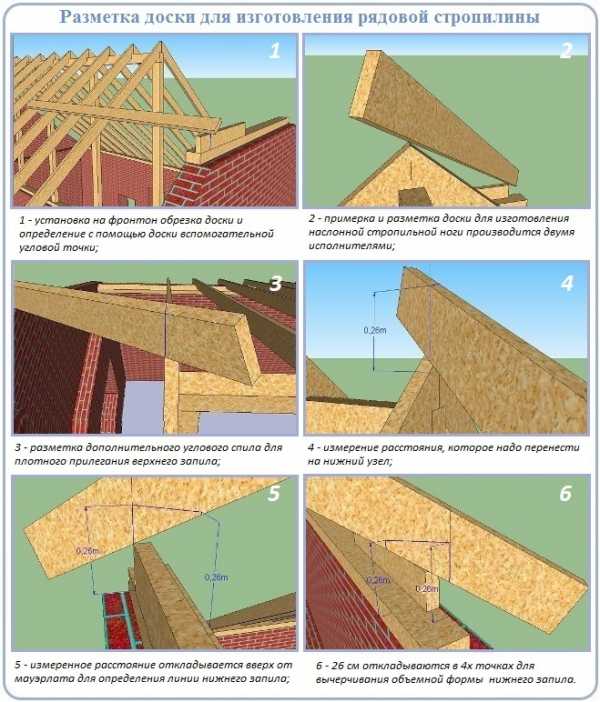

  • Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
  • На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
  • С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.

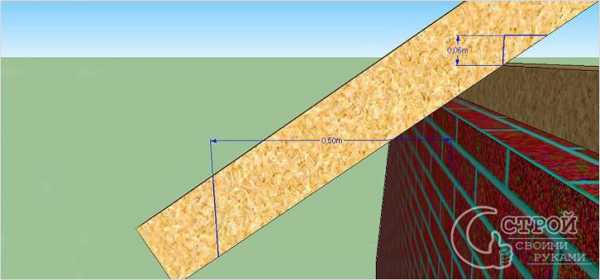

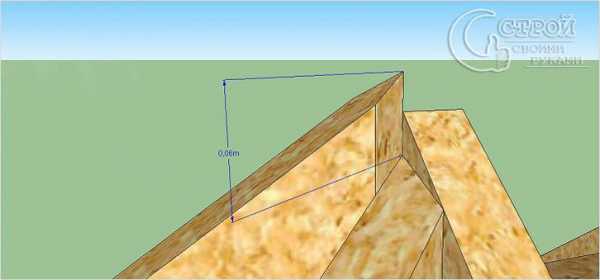

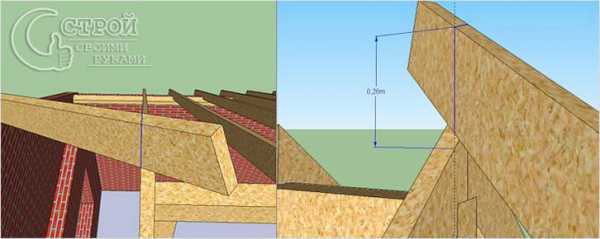

  • Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
  • Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
  • На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

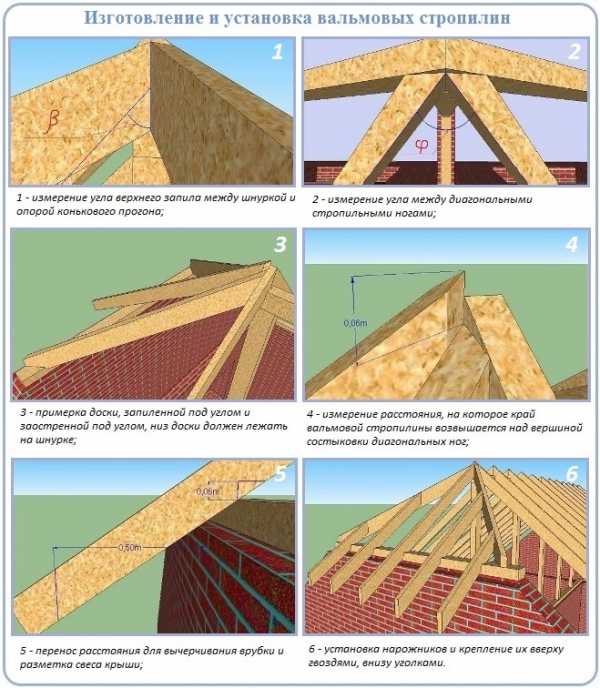

Изготовление и монтаж вальмовых ног

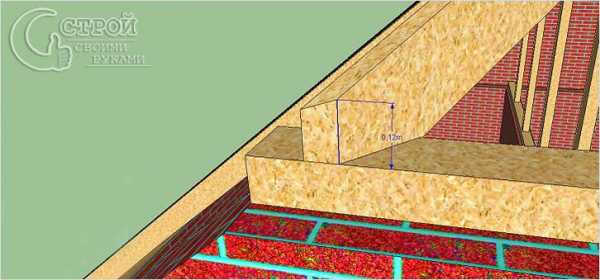

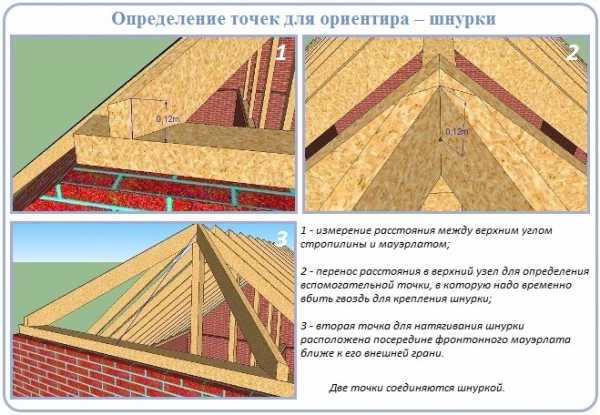

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине фронтона протягивается шнурка. Она будет служить ориентиром при изготовлении и монтаже центральных вальмовых стропилин.

Для того чтобы установить центральную ногу полувальмы надо:

  • Измерить малкой – строительным угломером угол β, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
  • Измерить угол φ между диагональными элементами. Он нужен, чтобы сточить на верхней пятки две грани в виде фаски для плотного вхождения в узел.
  • Доска подходящей длины сечением 50×150мм сначала запиливается под углом β, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением φ.
  • Заготовку снова надо примерить. Ее устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
  • Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это 6см. Их откладывают строго по вертикали, от полученной точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
  • Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
  • После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

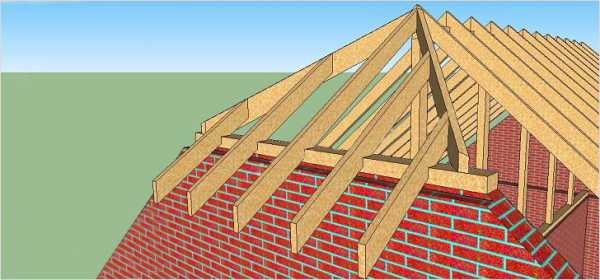

Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной стороны на угол, равный φ/2. С нижним узлом все просто – все линии при правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом β, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90º- φ/2.

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

В числе этапов подготовки:

  • Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.
  • Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
  • Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

krovgid.com

стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

Содержание:

Полувальмовая четырехскатная крыша считается самой интересной моделью, которая в числе множества других вариантов пришла в Россию из северной Европы. Крыша имеет обтекаемую форму, которая делает ее более устойчивой к сильным порывам ветра.

Благодаря укороченным треугольным скатам значительно увеличивается полезная площадь чердачного пространства без сооружения на стенах массивной кровельной конструкции. Здания с такой крышей выглядят достаточно стильно независимо от количества этажей и назначения.


Единственным недостатком полувальмовой крыши является достаточно сложная технология строительства. Но если знать и понимать, как устроена стропильная система такой крыши, и сделать правильный расчет полувальмовой крыши, можно справиться с работой самостоятельно.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.


В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

  • Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
  • У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.


Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Устройство стропильной системы по голландской технологии

Конструкция полувальмовой крыши с фронтонами в виде треугольника, сооружается с небольшими отличиями от обычной четырехскатной крыши. Голландская полувальмовая крыша немного отличается от запечатанного почтового конверта (прочитайте: «Чем хороша крыша конверт – виды и правила монтажа своими руками»).

Ее схема напоминает раздвоенный прямоугольник с трапециями по бокам. Начальные шаги ведутся по технологии устройства традиционной четырехскатной крыши.

Создание основы

В первую очередь монтируются опоры, необходимые для укладки прогона под коньком. Опорные стойки можно заменить рамой, у которой верхняя часть будет выступать в качестве прогона. Далее можно выполнять установку стропильных ног. Различия в технологии начинаются в тот момент, когда выполняется установка стропил и нарожников голландской полувальмовой крыши. Именно эти элементы формируют плоскость укороченного пятиугольного ската.

Диагональные стропилины посредством врубки присоединяются к прибоине. Этот элемент представляет собой доску толщиной более 5 см и прибивается горизонтально между рядовыми стропилами. Верхняя часть центральных нарожников фиксируется к прибоине с помощью гвоздей или уголков. Монтаж остальных нарожников выполняется следующим способом: верхнюю часть прибивают к диагональным стропилинам, опорой нижней части становится мауэрлат или балка перекрытия.


Усилить зону половинчатой вальмы можно с помощью подкосов, которые устанавливают в местах соединения перемычек и рядовых стропилин. Крайняя ферма собирается из сдвоенных стропилин. В том месте, где перемычка прибита к стойке, дополнительно прибивают отрезки досок — коротыши. Эти элементы помогают предотвратить деформационный процесс конструкции от повышенных нагрузок.

Треугольный фронтон, располагающийся над половинчатой вальмой, необходимо обшить, используя доски или любой листовой материал. Наиболее эффективный вариант — устройство оконного проема в этом треугольном элементе. Даже небольшие окна являются источником естественного освещения и вентиляции.

Совмещение голландской и датской технологии

На основе голландской версии разрабатывается большое количество вариантов крыши. Один из них предполагает использование вместо треугольного фронтона полувальмы такой же формы. Этот элемент при соединении с укороченным скатом в форме пятиугольника образует выпуклый угол. Однако в некоторых случаях возможно образование вогнутого угла между этими элементами. На схеме конструкция имеет сходство с обычным конвертом, но на практике проекция вальмовых элементов имеет некоторые отличия.


Отличия наблюдаются в технологии монтажа. Основная часть полувальмовой двускатной крыши монтируется в зависимости от выбранной технологии, наслонные или висячие стропильные ноги. Далее для создания характерного излома рядом с крайней стропильной фермой устанавливают укороченные стропила.

На их углах располагают диагональные стропила. Остальные работы выполняются в соответствии с чертежами голландского варианта по описанной выше схеме стропильной системы полувальмовой крыши. Верхний треугольный элемент выполняется по датской технологии.

Устройство стропильной системы крыши по датскому методу

Крыши, возведенные по датской технологии, имеют много интересных моментов, как и голландская крыша. Но стропильная система устраивается немного другим способом. В целом оба варианта крыши представляют собой два яруса, водруженных друг на друга.


Именно таким способом обустраиваются ломаные конструкции в случае предполагаемого размещения мансарды в чердачном пространстве.  Но ломаная крыша обходится в несколько раз дороже, чем полувальма. Это призывает более подробно изучить последний вариант.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.


Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали. Для остальных деталей допускает применять такие же мерки или немного меньше.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.


Первые этапы строительства выглядят следующим образом:

  • Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая — по центральной линии внутренней несущей стены. Третья — вровень с внутренней поверхностью фронтонов.
  • Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
  • Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.

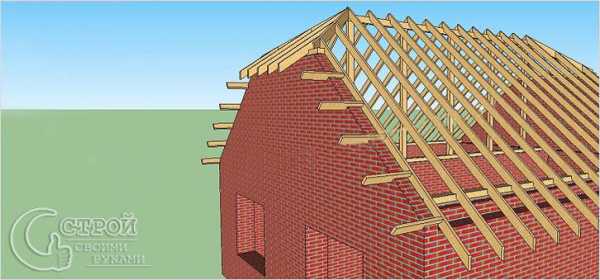

  • Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

  • Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
  • Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
  • Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
  • На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
  • Определяют величину верхнего запила и переносят ее на нижний край заготовки.
  • Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
  • Заготовку снимают на землю и выполняют необходимые запилы.


Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

  • Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
  • Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
  • Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
  • Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
  • Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
  • После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
  • Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Завершение монтажа стропильной системы

Завершив установку всех элементов стропильной системы, включая укороченные стропилины, необходимо выполнить завершающие работы. Они предполагают подготовку стропильной системы к монтажу обрешетки и покрытия полувальмовой кровли выбранным материалом.


Для выполнения завершающих действий нужно сделать следующее:

  • Смонтировать фронтонные кобылки, которые сформируют торцевые свесы. Эти элементы следует закреплять на крайних нарожниках основных скатов и упирать в наклонные элементы фронтона. Кобылки следует располагать на расстоянии около 1 метра друг от друга. Если основная коробка выполнена из бетона или кирпича, необходимо позаботиться о гидроизоляции элементов. Причем достаточно использовать дешевые материалы, такие как рубероид или пергамин, сложенный в несколько слоев.
  • Обшить периметр крыши ветровой доской, применяя материал размером 5*15 см. Крепить элементы начинают на фронтонный и основной свес. Первоначальная длина доски определяется проектом крыши, но в процессе обшивки можно делать корректировку. Ветровые доски, прислоняющиеся к кобылкам, нужно сначала примерить, сделать запил, а потом закрепить.
  • Наращивать диагональные элементы нужно доской соответствующих размеров.


Стропильная система по датской технологии считается законченной. Завершением всех работ станет подшивка карнизов и монтаж обрешетки в соответствии с техническими характеристиками выбранного кровельного материала.

Разобраться в вопросе строительства стропильной системы полувальмовой крыши сложно, но сделать это необходимо для самостоятельного возведения крыши. Тем более, что основные моменты были представлены подробно.



kryshadoma.com

Полувальмовая крыша: фото, двускатная, четырехскатная, схема

При строительстве домов используют совершенно разные типы крыш.

Различаются они, в первую очередь, своей конструкцией.

Принято разделять крыши на совмещенные и скатные.

Крыши скатные устраивают там, где планируют создать чердачное пространство.

Такое пространство может быть жилое (мансарда) или холодное (чердак).

Одна из самых удачных и используемых скатных крыш – это крыша полувальмовая.


Еще такую крышу называют голландской.

Это обычная скатная крыша, у которой по торцам имеются небольшие свесы.

Полувальмовая крыша – это одновременно и очень красивое, и очень практичное решение.

Поскольку после ее устройства образуется одновременно и надежная долговечная кровля, и получается довольно просторная мансарда.

Такая конструкция отличается высокой устойчивостью к ветровым нагрузкам большой интенсивности и воздействию различных атмосферных осадков.

Варианты исполнения

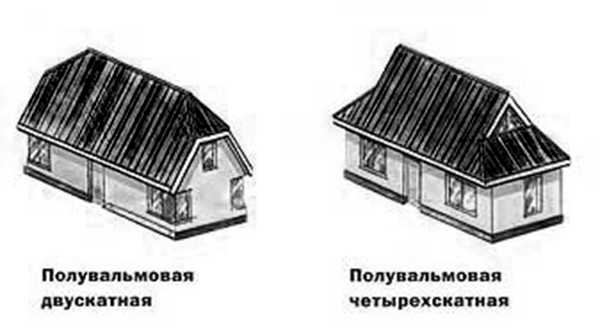

Конструктивно полувальмовая крыша разделяется на двухскатную и четырехскатную.

Двухскатная крыша имеет по торцам свесы небольшого размера.

Именно благодаря этим свесам крыша способна выдержать сильные потоки ветра, и качественно защитить от осадков фронтоны дома.

У полувальмовой крыши такого типа много преимуществ.

Такая крыша позволяет получить на чердаке довольно большое пространство.

И конструктивно ее можно сделать какой угодно в зависимости от климата и вида кровельного материала.

Если в местности, где строится дом, зимы суровые и с большим количеством снега, то скаты крыши будут крутыми, а свесы – небольшими.

Если же климат более мягкий, и снега выпадет немного, то свесы делают побольше, а скаты более пологими.

Полувальмовая четырехскатная крыша является мансардной конструкцией с изломанным скатом.

Такую крышу устраивают, когда площадь помещения невозможно вписать в треугольную форму.

Под крышей в итоге остается очень много пространства, которое можно использовать, как хозяину здания будет угодно.

Хоть в роли жилой комнаты, хоть в роли чердака для хлама.

Преимущества и недостатки

Основное преимущество полувальмовой крыши – это возможность на чердаке обустроить жилое пространство.

Верхняя часть ската в таком случае желается пологой, а его нижняя часть – крутой.

Практически отвесной.

Использование кровли такого типа позволяет защитить фронтоны от ветра, снега и дождя.

Но, кроме преимуществ, такая крыша имеет и недостатки.

Их несколько:

  1. Стропильная система полувальмовой крыши довольно сложна. В ней содержится большое количество ребер, ендов, всевозможных подкосов, промежуточных стропил, нарожников, упоров, шпренгелей и иных элементов.
  2. При устройстве крыши такого типа расходуется большое количество кровельного и пиломатериала.
  3. Устроить такую крышу своими руками очень сложно и заниматься этим должны профессионалы.

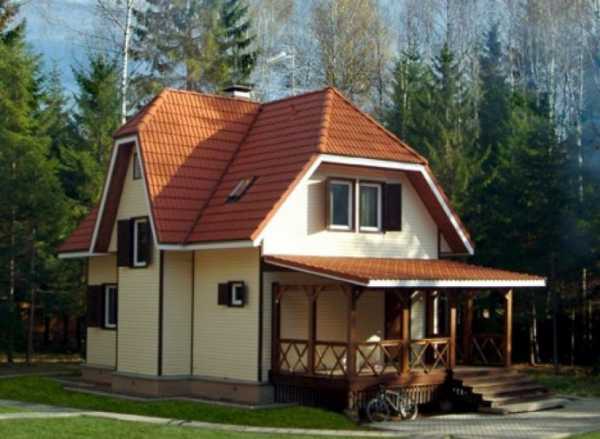

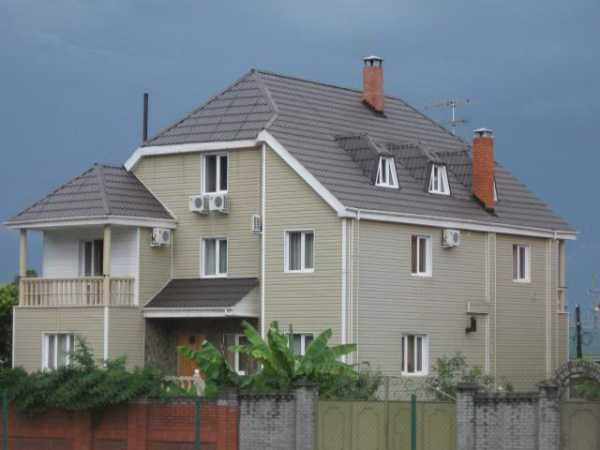

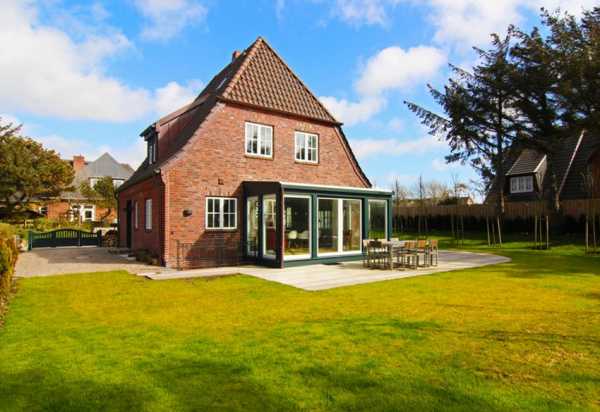

Фотографии

Этот тип кровли может выглядеть довольно разнообразно.

Но все варианты очень красивы.



Устройство полувальмовой крыши

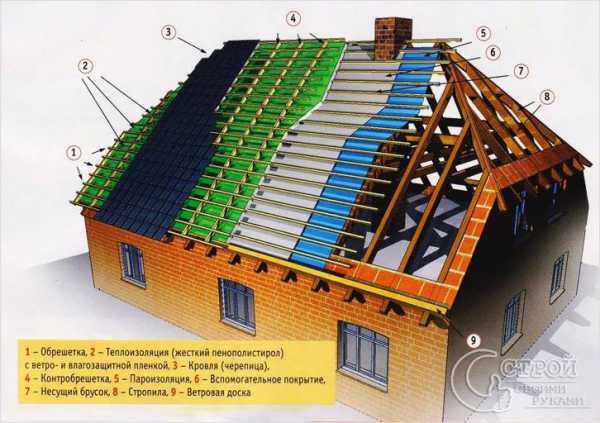

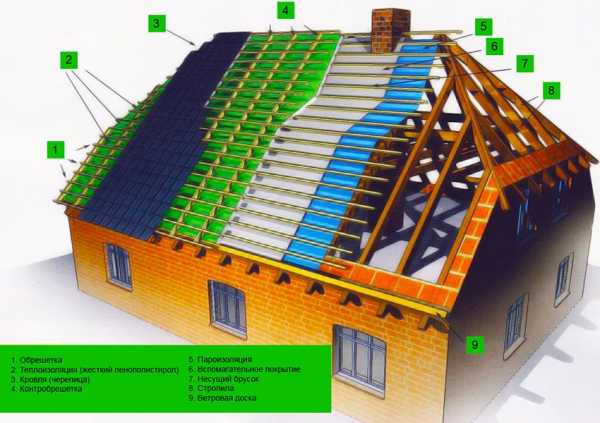

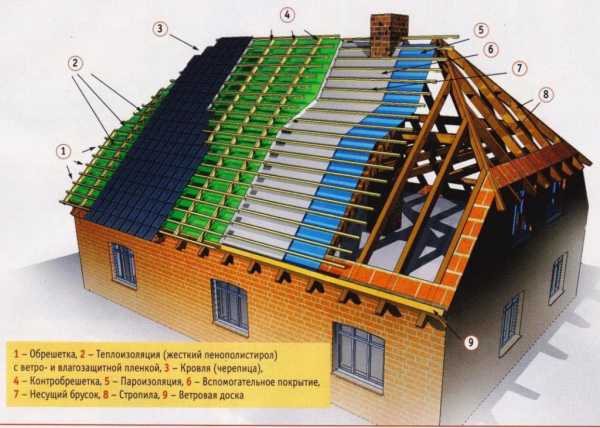

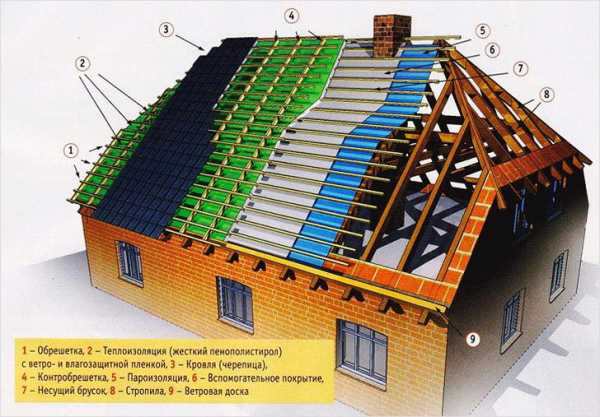

Полувальмовая кровля включает в себя довольно большое количество элементов.

Каждый элемент играет в общей картине свою специфическую роль и исключить его нельзя.

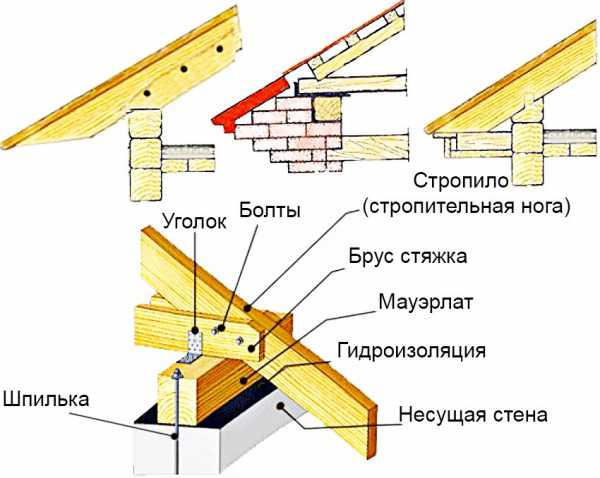

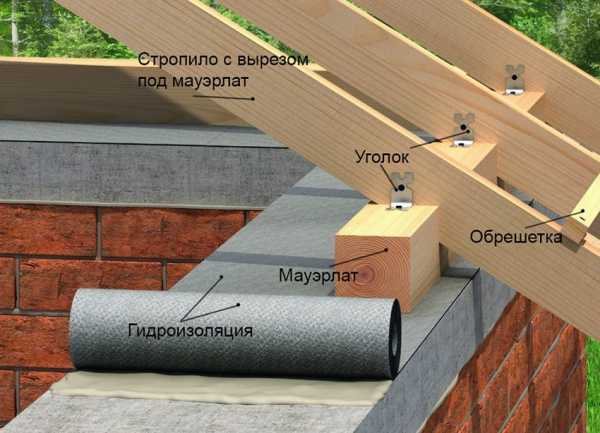

Роль несущего скелета играют мауэрлат и стропильная система.

Еще о способах крепления стропил к мауэрлату.

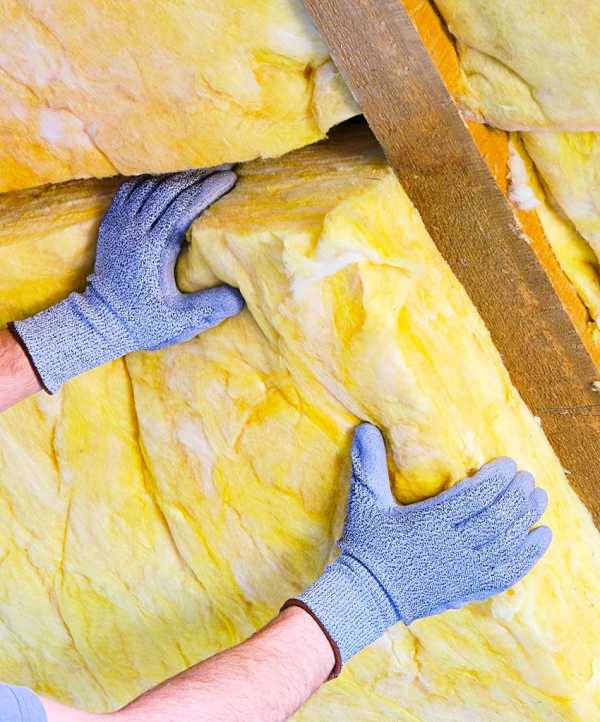

Об утеплении крыши изнутри в статье: http://proroofer.ru/montaz/uteplenie/uteplenie-kryshi-iznutri.html. Описано утепление кровли различными материалами.

О свойствах шифера здесь. О размерах и свойствах волнового и плоского шифера.

Стропильная система состоит из:

  • стропильных ног и полуног;
  • подкосов и ригелей;
  • конькового бруса и упоров;
  • обрешетки;
  • ендов и иных элементов, которые используются для того, чтобы обеспечить прочность и надежность в целом всей стропильной системы.

Если имеется определенная подготовка и уровень навыков, то разработать проект дома с полувальмовой крышей несложно и самостоятельно.

Но предпочтительнее, чтобы этим занимался профессионал.

Тогда можно гарантировать, что конструкция крыши будет соответствовать чертежу и получится прочной и надежной.

Виды стропильных систем

Вальмовая крыша, как и любая другая, состоит из стропильной системы и каркаса.

Сверху укладывается «кровельный пирог».

Очень важно, чтобы распределение нагрузки производилось равномерно на всю конструкцию, стены сооружения и его фундамент.

При возведении вальмовой крыши могут быть использованы разные типы стропильных систем.

Использование конкретной системы зависит от того, существуют ли в конструкции дома опоры или внутренние несущие стены.

Системы стропил существуют наслонные и висячие.

Висячая конструкция имеет 2 опоры, без промежуточной поддержки.

Опирается конструкция на несущие стены здания.

При использовании висячей конструкции на стены здания передается большое распирающее усилие.

Чтобы снизить его, используют затяжки из металла или дерева, которые соединяют стропильные ноги.

Система, имеющая наслонные стропила, используется там, где имеются внутри дома промежуточные стены.

Торцами стропила опираются на мауэрлат, который уложен и закреплен по периметру несущих стен.

Опорой для средней части стропила служит конструкция, которую устанавливают на среднюю несущую стену.

Такая конструкция весит меньше, чем при использовании висячих стропил и пиломатериалов на ее сооружение требуется меньше.

Такую конструкцию отличает от других высокая прочность и жесткость.

Монтаж стропильной системы

Процесс монтажа начинается с укладки на несущие стены здания мауэрлата.

Поверх стен заливается бетонный пояс с металлическими шпильками, установленными вертикально.

Шаг между шпильками составляет 120 см.

Чтобы в дальнейшем не возникло сложностей между стыковкой мауэрлата и стропила, располагать шпильки следует между стропилами.

Затем на бетонный пояс кладут несколько слоев рубероида и устанавливают мауэрлат, в котором предварительно устраивают отверстия под шпильки.

Для мауэрлата, как правило, используют брус, имеющий сечение 150 х 150 мм.

Конструктивно устройство полувальмовой крыши представляет собой устройство конька, к которому присоединяются диагональные или накосные стропила.

Схема стропильной системы полувальмовой крыши


Для присоединения изготавливают особые вырубки и затем соединяют элементы при помощи скоб с мауэрлатом или коньком.

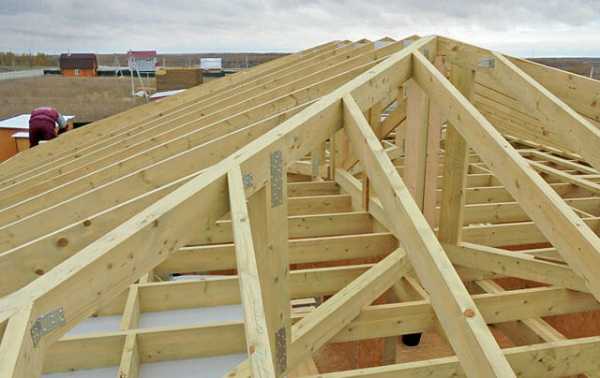

Продолжением конька являются диагональные стропила.

Эти элементы сходятся с углами здания и большая часть нагрузки от кровли лежит именно на них.

Поскольку на диагональные стропила опираются стропильные полуноги (нарожники), то изготавливают стропила из спаренных досок.

В итоге увеличивается несущая способность.

Затем, после того, как установлены нарожники, производят монтаж рядовых стропил, которые опираются на мауэрлат и конек.

Шаг стропил зависит от того, какой планируется использовать материал для утепления.

Если требуется перекрыть пролет большой длины, то используются дополнительные подкосы и упоры.

Монтаж кровельного материала

После того, как стропильная система установлена, можно укладывать «кровельный пирог».

Работы выполняются в такой последовательности:

  1. Между стропилами укладывается теплоизоляция. Используют для этого пенополистирол, вату минеральную или другие подходящие материалы.
  2. Поверх теплоизоляции укладывается гидроизоляция.
  3. Для закрепления гидроизоляции используется контробрешетка, которую монтируют поверх мембраны.
  4. Затем монтируется обрешетка в шахматном порядке. Если кровля планируется мягкая, то обрешетку изготавливают сплошной, без зазоров.
  5. Поверх обрешетки укладывается кровельный материал, который закрепляется к обрешетке;
  6. Для того чтобы защитить утеплитель от сырости, с внутренней стороны его закрывают пароизоляцией;
  7. Поверх пароизоляции монтируют декоративную обшивку;
  8. Выполняют установку коньков, обшивают карнизную коробку.

Конечно, такая система сложна, но она и надежна при этом.

Не следует забывать, что кровля должна проветриваться, и заранее позаботиться об этом.

Видео о полувальмовой крыше.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Стропильная система полувальмовой крыши: особенности монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В современном строительстве практикуется монтаж нескольких типов крыш, различных по своему внешнему виду и конструкции. Один из самых популярных и эстетических – голландская. Стропильная система полувальмовой крыши может быть выполнена как с двумя, так и с четырьмя скатами. Подробно рассмотрим все особенности такой конструкции и способы самостоятельного монтажа полувальмовой крыши.

Стропильная система является основой кровли

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

  • полувальмовая двухскатная крыша;
  • полувальмовая четырехскатная крыша.

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полувальмовой крышей

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

  • наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
  • эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
  • надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Полезный совет! Для того чтобы увеличить полезную площадь чердачного помещения, можно использовать конструкцию с разными углами наклона ската.

Среди недостатков полувальмовой кроши стоит отметить:

  • наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

  • в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
  • процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

  • повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
  • эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
  • низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
  • из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
  • чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
  • необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

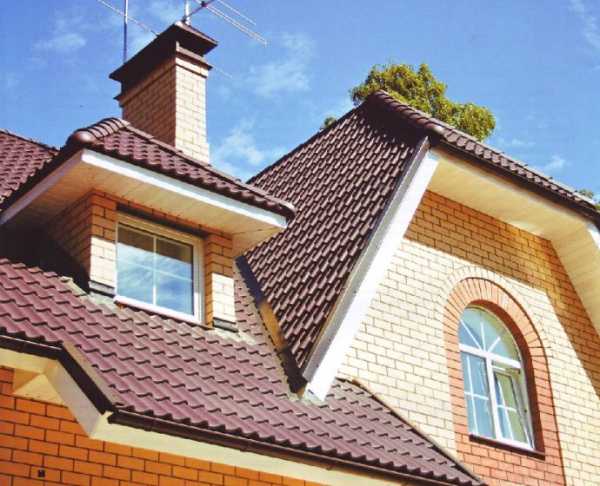

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Как устроена стропильная система полувальмовой крыши: схема и фото примеры

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

  • стропильная система, которая выполняет роль основания для удерживания всех элементов;
  • мауэрлат – нижняя опорная балка для стропил;
  • материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
  • кровельное покрытие, которое обеспечивает механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность. Это особенно важно при создании полувальмовой мансардной крыши.

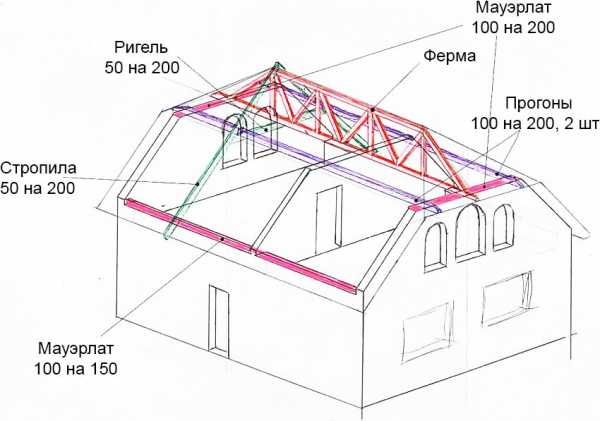

Схема устройства полувальмовой крыши и стропильной системы

Монтаж полувальмовой крыши стоит начинать с укладки мауэрлата на несущие стены дома. Для кирпичных строений устанавливают армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные шпильки, изготовленные из оцинкованного металла. Мауэрлат крепится к армированию путем насаживания.

Статья по теме:

Односкатная крыша своими руками пошагово: особенности монтажа. Преимущества и недостатки конструкции. Выбор материалов, их подготовка и расчет количества. Угол наклона ската. Уход за конструкцией.

Длина шпилек должна быть достаточной, чтобы обеспечить выступ из бруса на 2–3 см. Шаг крепления при этом должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления брусьев, составляет 10 мм.

Полезный совет! Располагать шпильки стоит таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли процесс работы.

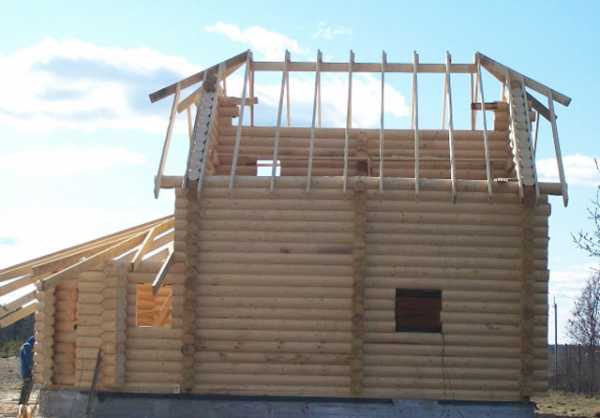

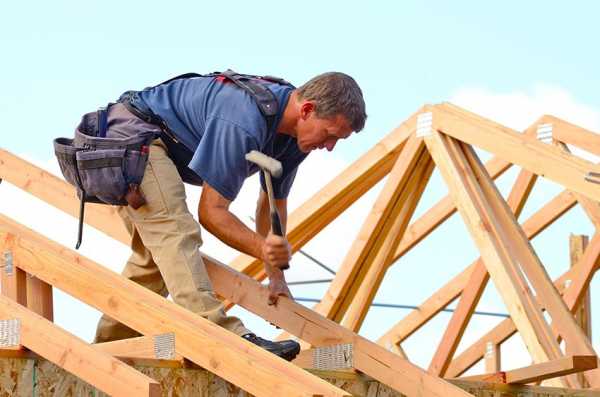

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса, его покрывают минимум двумя слоями рубероида и только после этого насаживают брус на шпильки. Как это сделать, можно посмотреть на чертежах. Полувальмовая крыша благодаря этому этапу получается более долговечной.

Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение бруса, используемого для этой цели, должно быть 150×150 мм или в крайнем случае 100×150 мм. Все необходимые отверстия просверливаются на земле, после чего древесину обрабатывают специализированными антисептическими средствами для защиты от воздействия влаги и развития грибков.

Стропильная система полувальмовой крыши: основы монтажа

Устройство полувальмовой крыши включает в себя монтаж конька, стропил (как накосных, так и диагональных) и крепежных изделий, например, металлических скоб и специальных врубок.

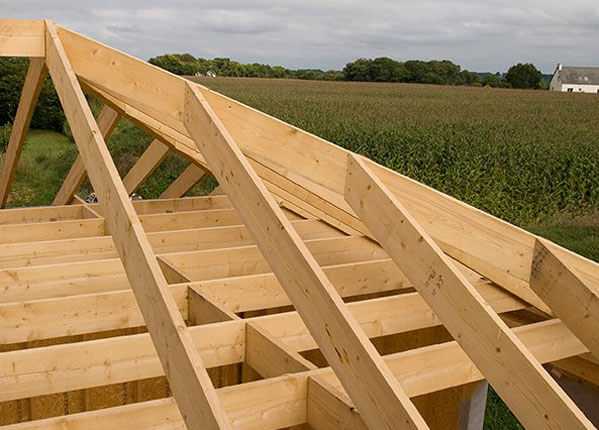

Схема стропильной системы с использованием двойных досок для лучшей фиксации

В идеале, диагональные стропила должны представлять собой продолжение конька, который вверху как бы разделяется на две части и сходит вниз к углам дома. К диагональным стропилам крепятся и нарожники, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используют двойные доски 50×150 мм, обеспечивая таким образом усиленную основу.

Благодаря этому, несущая способность накосных стропил увеличивается, что позволяет использовать длинные целые балки для очень больших крыш. Кроме того, для диагональных и рядовых стропил могут использоваться одни и те же доски, что дает возможность облегчить процесс работы.

Полезный совет! Оставшееся под коньком пространство лучше не заполнять монтажной пеной. Так не будет нарушена циркуляция воздуха, и вероятность прогнивания деревянной части конька значительно снизится.

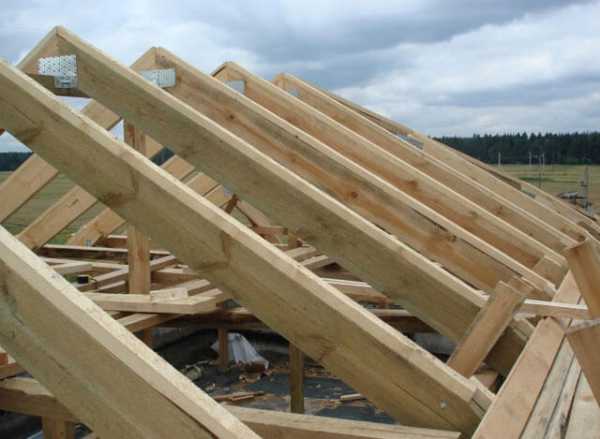

Соединение стропил с помощью металлических скоб обеспечивает дополнительную жесткость конструкции

Когда этап установки накосных стропил окончен, и все элементы надежно скреплены с мауэрлатом и коньковым брусом, самое время начать установку рядовых стропил. Верхней частью они будут упираться в конек, а нижней в мауэрлат. Перед началом работы обязательно ознакомьтесь с доступными проектами домов с полувальмовой крышей.

Полезный совет! Расстояние между стропилами должно учитывать ширину теплоизоляционного материала, который вы будете использовать.

Для того чтобы конструкция получилась устойчивой, на обоих концах стропил делают вырезки. Это позволяет зафиксировать элементы. В качестве дополнительного крепления используют металлические скобы и накладки-уголки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов. Для подпорки диагональных стропил используют шпренгельные фермы.

Способы соединения мауэрлата со стропильной ногой

Если плита перекрытия изготовлена из железобетона, то все упорки и стойки можно опирать прямо на нее. В противном случае необходимо установить на балки перекрытия дополнительные затяжки, иначе конструкция полувальмовой крыши получится ненадежной.

Полезный совет! Все деревянные элементы крыши перед установкой обязательно нужно обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Для того чтобы стропильная система получилась надежной и на протяжении многих лет полноценно функционировала, перед началом работ необходимо провести расчеты, которые станут основой для монтажа. В качестве примера можно использовать фото полувальмовой двухскатной крыши при ширине дома 9 метров.

Для стропил используются доски размером 50 на 150 мм

Шагом называют расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6–1 м. Это зависит от многих факторов, поэтому производить расчеты нужно индивидуально исходя из собственных показателей. Для вычисления требуемого количества стропил используйте следующий алгоритм:

  1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
  2. Затем к полученному результату прибавьте единицу, полученное число округлите в сторону большего значения. Это и будет то количество стропильных ног, которое необходимо для отделки одного ската крыши данной длины.
  3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которого необходимо придерживаться между осями стропил (это и есть шаг стропил).

Полезно знать, что хотя в идеале ось и должна проходить через центр стропил, на практике допустимы погрешности, в зависимости от изменений угла ската поверхности будущей крыши. Это хорошо видно на фото полувальмовой двухскатной крыши.

Перед началом работы необходимо посчитать точное количество используемых балок исходя из проекта

Рассмотрим в качестве примера такой расчет: длина кровельного ската равна 16 м. При этом шаг между стропилами будет составлять 0,6 м. Исходя из вышеизложенного алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для ската длиной в 16 м нам понадобится 28 стропил.

Полезный совет! Ширина стропильного шага напрямую зависит от угла наклона крыши. Так, чем больше крутизна крыши, тем больший шаг стропил должен быть выдержан. Это связано с тем, что распределение нагрузки на крутых крышах происходит неравномерно, и в большей мере припадает на несущие стены.

Как вариант можно воспользоваться для расчетов специальными онлайн-калькуляторами, хотя намного лучше, если у вас будет план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример намного проще проводить расчеты и работы.

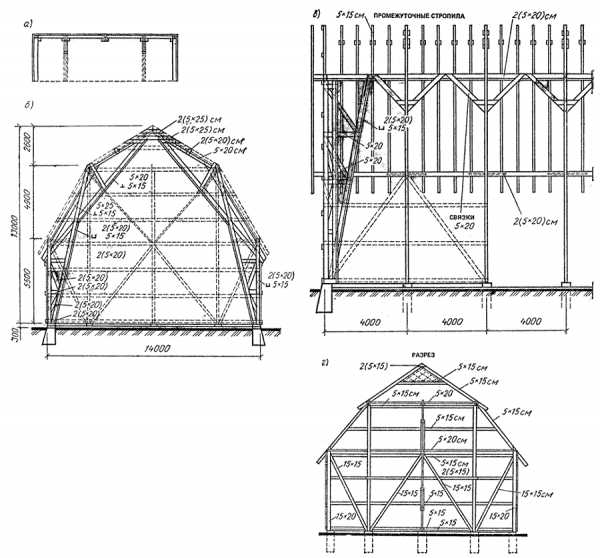

Чертеж полувальмовой крыши в соответствии с индивидуальными требованиями

Монтаж полувальмовой крыши: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только побеспокоиться о тепло-, паро- и гидроизоляции крыши. Для этого делается обрешетка, а сверху раскатывается выбранный материал.

Сложно сказать, каким именно материалам лучше всего отдать предпочтение, но в вопросе пароизоляции однозначно хорошо выполнит свою функцию алюминиевая фольга. При помощи строительного степлера фольга крепится к стропилам таким образом, чтобы глянцевая сторона была обращена внутрь, то есть в чердачное помещение.

Для утепления чаще всего применяют синтетическую вату (минеральную или каменную), которая продается в рулонах или матах. Утеплитель выкладывается в промежутки между стропилами и накрывается слоем гидроизоляции. Раньше для этой цели использовали рубероид, но сегодня он уступил свое место диффузионной мембране.

Между стропил укладывается утеплитель, чаще всего используется минеральная вата

Если пространство под коньком кровли не было заделано, то естественная вентиляция не позволит грибкам и плесени развиваться внутри «пирога».

Конечно, в вопросах монтажа двускатная полувальмовая крыша значительно превосходит четырехскатную благодаря более простой конструкции и меньшим затратам на монтаж. Но если говорить о конечном результате, то ничто не может сравниться со сложной красотой четырехскатной крыши. Фото полувальмовой четырехскатной крыши хорошо демонстрируют всю красоту такого решения.

И при всем этом, второй вариант дает намного больше пространства для оборудования чердачного помещения, обустроить которое помогут инструкции, фото и видео стропильной системы полувальмовой крыши, предоставленные в интернете.

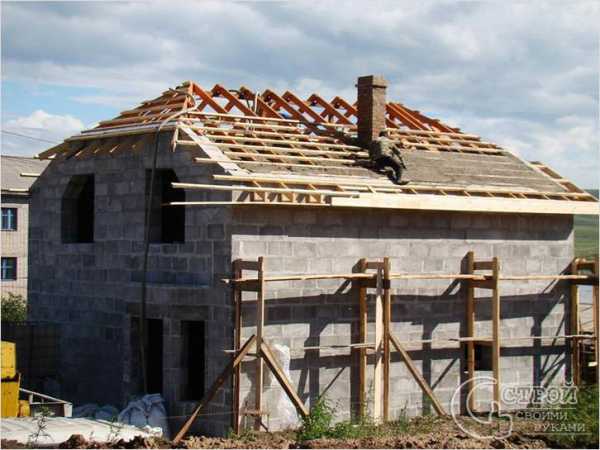

Завершающим этапом будет гидроизоляция и монтаж кровли

Выбор кровельного материала для полувальмовой крыши

Немалое значение в создании красивой и надежной крыши играет выбор кровельного материала. Рассмотрим несколько наиболее популярных решений, и то, насколько они соответствуют требованиям.

В процессе монтажа и эксплуатации, кровельному покрытию приходится сталкиваться с целым рядом внешних факторов, которые по-разному влияют на него. Среди них: осадки, сильные ветра, «снежные шапки», воздействие ультрафиолета и значительные температуры. Осуществлять подбор подходящего материала следует, руководствуясь этими данными.

Асбестоцементные листы, или шифер, – недорогой и достаточно долговечный кровельный материал. Он обладает целым рядом преимуществ, таких как пожаробезопасность, высокая сопротивляемость перепадам температуры, устойчивость к коррозиям и развитию плесени и грибков. Шифер никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного внешнего вида и повышения технических характеристик асбестоцементные листы можно окрашивать.

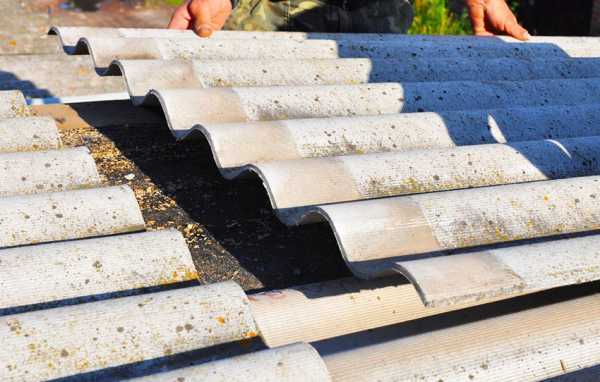

Шифер является достаточно стойким кровельным материалом

Для полувальмовой крыши этот материал мало подходит по двум причинам:

  • такое недорогое покрытие не будет смотреться выигрышно на столь сложной конструкции;
  • шифер достаточно хрупкий материал и его точная нарезка займет немало времени и усилий.

Металлочерепица – также вполне доступный по цене материал, но при этом куда более привлекательный. Длительный срок эксплуатации (до 30 лет с учетом обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов или механических нагрузок. А широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы – это ее малый вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой крыши.

Металлочерепица — оптимальный вариант по соотношению цены и качества

Из недостатков этого материала можно выделить цельность листов, обрезание которых для полувальмовой крыши требует определенного мастерства и сноровки. И, конечно, очень низкий показатель звукоизоляции. Ведь всем нам знаком звук дождевых капель, ударяющихся о металлическое покрытие.

Композитная черепица – один из подвидов металлочерепицы, который широко встречается в продаже. Стоит такое покрытие дороже, однако и техническими характеристиками обладает лучшими. Из недостатков отмечается только большой вес материала.

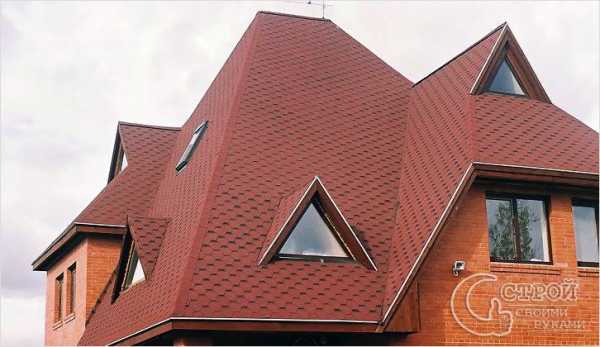

Гибкая кровля – идеальный вариант для полувальмовой крыши. Битумная черепица продается в рулонах и достаточно легко нарезается кусками нужного размера. Это позволяет легко оформлять участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

  • малый вес материала;

Удобным вариантом кровли для полувальмовой крыши можно считать гибкую битумную черепицу

  • огнеустойчивость и водонепроницаемость;
  • огромный выбор цветовых и стилистических решений;
  • устойчивость к возникновению плесени и гнили.

Керамочерепица, пожалуй, самый древний из предложенных материалов. Кровля выкладывается из отдельных элементов, которые были обожжены при очень высокой температуре. Это экологически чистый материал, который устойчив к воздействию как высоких, так и низких температур. Несомненно, именно этот материал имеет самый долгий срок эксплуатации – до 150 лет.

Такое покрытие отлично подходит для полувальмовой крыши, при условии высокой прочности и надежности стропильной системы, так как керамочерепица отличается весьма немалым весом.

Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется легкостью ремонта и возможностью замены каждой отдельной детали.

Самым долговечным вариантом кровли является керамочерепица

Деревянное покрытие или гонт. Экологичный и очень красивый вариант. Составляющие элементы – небольшие дощечки из всевозможных пород древесины – дубовые, буковые, осиновые и всевозможные хвойные.

Профнастил. Своей популярностью этот материал обязан неплохим характеристикам, сочетающимся с доступной ценой. Основной плюс такой кровли – экономичность, но есть и другие преимущества:

  • малый вес;
  • простота транспортировки и укладки;
  • длительный срок службы;
  • устойчивость к коррозийным повреждениям;
  • большой выбор оттенков.

Оцинкованный профнастил отличается доступной ценой и неплохими прочностными характеристиками

Однако, как и металлочерепица, этот материал достаточно шумный при дожде и граде. Также он может поддаваться коррозии при условии наличия механических повреждений в результате неправильной транспортировки и монтажа. К тому же укладка профнастила на полувальмовую крышу, как и прочих листовых материалов, усложняется необходимостью вырезать отдельные элементы.

Как мы видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне реализуемая задача. Продумав все этапы и, постепенно следуя алгоритму, вы можете придать своему дому оригинальный вид, сделав его еще более комфортным и красивым.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Как построить полувальмовую крышу — строительство полувальмы + фото

Полувальмовые крыши очень удобны при использовании чердака, как жилого помещения. Такая крыша – это скатная конструкция со свесами, сделанными по торцам. Благодаря этому своеобразию, полувальмовая, или голландская, крыша в состоянии выдержать большую ветровую нагрузку. Свесы дополнительно защищают от осадков фронтоны постройки. Чтобы разобраться, как построить полувальмовую крышу, нужно различать ее вариации:

  • двускатный тип полувальмовой крыши;
  • четырехскатный тип полувальмовой крыши.
Разновидности полувальмовых крыш

При этом конструкция может претерпевать некоторые индивидуальные изменения, которые зависят от типа кровли, наличия или отсутствия жилой зоны в чердачном пространстве, климата местности. Для районов со снежными суровыми зимами такие крыши стараются делать с не очень большими свесами и скатами с большой крутизной.

Достоинства полувальмового типа крыши

Четырехскатная полувальмовая крыша

Помимо возможности получить большое и практичное пространство на чердаке и оборудовать его под удобное жилое помещение, а также защиты фронтонов от последствий непогоды, среди преимуществ данной крыши – ее красота, эффектность и возможность воплотить разнообразные варианты.

Обратите внимание! Такая крыша отличается повышенной прочностью конструкции. Она очень хорошо подойдет для местностей с экстремальными условиями климата, обладает также стойкостью к вибрациям.

Недостатки полувальмовой (голландской) крыши

Стропила полувальмы

Среди недостатков возведения голландской крыши:

  • сложность построения системы стропил;
  • большой расход кровельного материала и древесины;
  • сложность очистки и ремонта.

Возвести такую крышу самостоятельно, без помощи специалистов, очень трудно. В стропильной системе присутствует множество элементов, что усложняет постройку.

Возведение голландской крыши

Конструкция полувальмы состоит из многих элементов, исключить хоть один из которых просто нельзя, так как у каждого имеется свое предназначение. Основой выступает мауэрлат и сложная система стропил. Если стены здания возведены из кирпича, хорошо устроить поверху железобетонный армированный пояс с выступающими между будущими стропилами оцинкованными шпильками диаметром от 10 мм и шагом 1,2 м, и насадить брус мауэрлата на него поверх пары слоев рубероида. Для мауэрлата в основном используют брус с сечением 150×150 мм. Далее с помощью врубки и использования железных скоб устраивают конек, к которому крепят накосные и диагональные стропила (или нарожники).

Стропильная система полувальмовой крыши

Очень важно произвести правильные замеры и рассчитать требуемые длины стропил. Лучше всего приготовить стропила длиннее на 50 см от расчетных данных, чтобы избежать неприятностей во время работы.

Обратите внимание! Из усиленной двойной доски делают стропильные полуноги, опирающиеся на нарожники. Спаривание досок помогает достичь требуемой повышенной несущей способности крыши.

Когда с мауэрлатом и коньком прочно скрепили накосные стропила, производят установку рядовых. При этом учитывают ширину утеплительного материала, по которому рассчитывается шаг рядовых стропил. Чтобы обеспечить упор стропил в основание, со стороны торцов делают вырезки, по бокам их можно металлическими уголками прикрепить к мауэрлату. Если пролеты получаются большие, используют усиление с помощью подкосов с упорами. С помощью шпренгельной фермы можно укрепить диагональные стропила.

Если плита, перекрывающая дом, железобетонная – стойки с упорами без проблем можно упереть в нее. В другом случае на баки перекрытия необходимо поставить дополнительные затяжки.

Все деревянные элементы конструкции перед началом монтажа следует обработать специальными растворами для предохранения от гниения и влияния огня.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Обратите внимание! Пароизоляционную пленку лучше использовать с фольгированной стороной, которая защитит от влаги теплоизоляционный слой.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Фото

Ставим мауэрлат Установка конькового бруса Установка стропил Определение размеров фронтона Примерка углового стропила Примерка угловых стропил Верхний запил Нижний запил Подгонка углового стропила Скрепление стропил Разметка углового стропила Подгонка по коньку Угол верхнего запила стропила полувальмы Определение угла запила Снимаем необходимые размеры Разметка нижнего запила полувальмы Стропила полувальмы Делаем нарожники скатов Кобылки Установка ветровых досок Удлинение угловых стропил

stroysvoimirukami.ru

Полувальмовая крыша стропильная система, чертежи и схемы

Крыша дома является надежной защитой от атмосферных осадков, поэтому к выбору ее конструкции нужно относиться очень серьезно. Кроме обеспечения нужной устойчивости под снежной массой, кровля влияет на внешний облик сооружения. Отличный вариант, способный гарантировать высокую устойчивость и сделать дом красивым – полувальмовая крыша.

Особенности конструкции

Саму конструкцию крыши полувальмового типа нельзя назвать простой. За основу ее создания была взята вальмовая и двухскатная кровля. Отличительная черта такой кровли – торцевые скаты не доходят до карниза, как бы «обрываясь».

Конструкция может иметь 2 или 4 ската. В случае выбора четырехскатного варианта торцевые скаты не будут «обрываться»: в верхней части устанавливаются треугольные франтоны от которых идут 2 ската.

Четырехскатная конструкция полувальмовой кровли



На конфигурацию, которую будет иметь полувальмовая кровля, влияют:

  • Количество максимально возможного количества снега.
  • Характеристики кровельного материала.
  • Ветровая нагрузка.
  • Способ использования мансардного пространства.

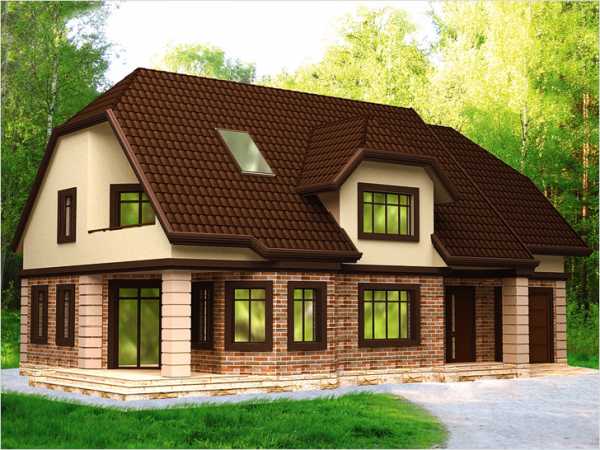

Полувальмовая четырехскатная крыша

Основной фактор – давление на поверхность снежной массы. Особенности конструкции должны разрешать справляться с этой нагрузкой без особых проблем.

Преимущества и недостатки



К ряду преимуществ можно отнести:

  • Отличная защита от большого скопления на кровельной поверхности количества осадков.
  • Привлекательный внешний вид, который в глазах окружающих выглядит как атрибут достатка.
  • Огромная способность противостоять ветровым нагрузкам.
  • Конструктивные особенности способствуют повышению теплоэффективности.
  • Возможность создать прочное мансардное пространство больших размеров.

К недостаткам относится:

  • Сложность проведения работы.
  • Сооружение такого вида кровли займет больше времени, чем остальных.
  • Требуется большее количество материалов для строительства: гидро- и теплоизоляционных материалов, досок, материала кровли.

Список недостатков практически незначим, если учитывать достоинства.

Устройство полувальмовой кровли

Основные составляющие полувальмовой кровли



Полувальмовая крыша – сложная конструкция из множества элементов, соединив которые получается кровля с нужными практическими и эстетическими параметрами.

Она состоит из:

  • Системы стропил.
  • Мауэрлата.
  • Утеплителя.
  • Гидроизоляции.
  • Кровельного материала.

Первые два являются несущей конструкцией от показателей которой зависят прочностные характеристики кровли.

Стропильная система



Составляющие стропильной системы:

  • Полуноги.
  • Упоры.
  • Ноги.
  • Подкосы.
  • Обрешеточный каркас.
  • Коньковый брус.
  • Ригели.
  • Ендовы.
  • Дополнительные элементы для укрепления.

Стропильная система полувальмовой крыши требует четкого расчета специалистами. Сооружение возможно если есть правильно составленный чертеж.

Основные этапы сооружения полувальмовой кровли

Пример чертежа полувальмовой крыши



Подразумевается, что уже есть схема и заготовлены материалы. Дальше работа выполняется в следующей последовательности:

  1. На фронтальные и внешние стены настилается мауэрлат (на те, которые будут опорой для стропил). На внешнюю перегородку несущего типа монтируется лежень. Способ его крепления зависит от особенностей конструкции. В случае, если дом из кирпича, то проводится бетонирование стяжки, которая предварительно армируется и в нее устанавливаются шпильки. Если же сооружение деревянное, то для закрепления мауэрлата и лежаков применяют железные скобки ила болты. Гидроизоляцию в местах соединения стен и несущего бруса проводят с помощью рубероида. Для расчета необходимого расстояния между шпильками используется чертеж: нужно чтобы они были между расположенными стропильными ногами.
  2. Монтаж вертикальных стоек проводят на лежень внутренней несущей стены. Сверху они закрепляются коньковым прогоном и фиксируются с помощью стоек (временных). Особое внимание уделяется, чтобы каждый вертикальный элемент был установлен под строгим углом к лежню. Лучше изначально проводить замеры по несколько раз. Если вертикальность хоть одной стойки будет нарушена – возможны неприятные последствия.
  3. Установка рядовых стропильных ног с шагом в 0.6 или 1.2 м. Длина стропил зависит от свесов, которые должны быть более 0.4 м.
  4. Монтаж диагонально-накосных стропил. Фиксация верхней части осуществляется с помощью гвоздей, а нижней — с применением уголков из металла.
  5. Настилка нарожников. В нижней части обязательно нужно сделать выпил пол мауэрлат. Показатель их длинны также зависит от необходимости обустройства свеса. Накосные стропила и полуноги закрепляются.
  6. Монтаж карнизных кобылок, креплений под слив, ветровых досок.
  7. Последним этапом сооружения является укладка материала кровли. Для этих целей чаще всего используются листовые кровельные материалы (металлочерепица и др.) Установка начинается с основного ската (правого угла внизу). Укладываются в нижний ряд три листовых элемента, немного прихвачиваются саморезами и выравниваются относительно стен. После укладки последнего элемента во втором ряду и проверки точного совпадения по волнам каждого листа, они закрепляются основательно. Также перед закреплением следует убедиться в том, что в местах нахлеста листы плотно прижаты друг к другу.
Схематическое изображение четырехскатной полувальмовой крыши



Полувальмовая крыша – действительно красивая и надежная конструкция. Но для ее сооружения лучше привлечь специалистов или, по крайней мере, профессионал должен создать чертеж, на основании которого и будет осуществляться сооружение кровли.

jsnip.ru

Полувальмовая крыша – конструкция и монтажа своими руками

При выборе проекта для строительства частного дома своими руками учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка. Чаще всего будущие домовладельцы выбирают, как говориться, сердцем, принимая решения в зависимости от того, что они находят привлекательным, а что нет. Возможно поэтому оригинальная, необычная полувальмовая крыша стала настолько популярной.

Содержание статьи

Отвечая на запросы клиентов, архитекторы и дизайнеры создают все больше проектов с полувальмовой крышей, которую еще называют голландской. Имея большой опыт в частном домостроении, они объясняют свой выбор не только ее эстетичностью, но и высокой функциональностью, которую оценят жители регионов с жестким, ветряным климатом. При каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками читайте в специально подготовленном материале.

Конструктивные особенности

Конструкция полувальмовой крыши не назовешь простой ни в проектировании, ни в монтаже своими руками, так как она является коктейлем положительных качеств простой двухскатной и вальмовой, шатровой кровли. Если говорить о внешнем виде, то по форме фронтонов она напоминает трапецию, которая образовывается за счет вальмовых элементов, отсекающий вершину треугольника. Благодаря своему строению полувальмовая двухскатная крыша имеет ряд преимуществ:

  1. Обтекаемая форма. Благодаря отсутствию острых углов, полувальмовая крыша имеет превосходную сопротивляемость ветровой нагрузке, что существенный плюс в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных регионах.
  2. Рациональное использование чердачного пространства. Каркас полувальмовой крыши позволяет оборудовать просторное хозяйственное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
  3. Высокая вариабельность. Изменяя угол наклона скатов, архитекторы создают кровли с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
  4. Оригинальный облик. Там, где преобладают в основном треугольные двухскатные, полувальмовая крыша на их фоне выглядит, как новое слово в частном строительстве.

Возможные трудности

Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:

  • Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
  • Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.

Стропильная система полувальмовой крыши

Как уже упоминалось, стропильная система кровли с вальмами сложна для сборки своими руками, она включает в себя как элементы, имеющиеся в двухскатной крыше, так и новые. Ее характеризует следующая схема:

  • Мауэрлат. Это опорный брус квадратного сечения, выполняющий функции основания для скатов крыши. Он распределяет вес крыши по верхней поверхности несущей стены и передает его фундаменту. В отличии от двухскатной кровли, в вальмовой мауэрлат устанавливают не на две перегородки, а на четыре. Им также оснащают окончания фронтонов, несущие нагрузку от вальмовых элементов.
  • Стойки. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, ликвидирующие их прогиб под собственным весом. Стойки устанавливают на лежень или затяжку в зависимости от вида стропильной системы.
  • Лежень. Это по сути тот же мауэрлат, установленный на внутреннюю несущую стену. На него устанавливают стоки и подкосы.
  • Коньковый прогон. Брус, на котором соединяются рядовые стропильные ноги, высшая точка, пик крыши.
  • Накосные стропила. Диагональная стропильная нога, которая отходят от конька к углу постройки. Они длиннее, чем рядовые и должны выдерживать большую нагрузку, так как на них опираются нарожники. Поэтому для их изготовления увеличивают вдвое сечение бруса или скрепляют две доски, используемые для рядового стропила.
  • Рядовые стропила. Стропила из досок 100х150 мм, одной стороной опирающиеся на коньковый прогон, а другой на мауэрлат, уложенный на внешние несущие стены. Они устанавливаются в ряд с шагом 60-120 см, в зависимости от ширины утеплителя, и выглядят в точности также как у двухскатной треугольной кровли.
  • Полуноги. Укороченные стропила, верхней частью прикрепленные к диагональным, а нижней – к мауэрлату.
  • Кобылки. Конструкция из досок меньшего, чем стропильные ноги сечения, которые служат для их формирования свеса крыши и карниза, защищающего стены от осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего строения, стропильная система может значительно отличаться. Различают два типа:

  • Висячая. Такая система подразумевает отсутствие внутри каркаса дома несущих перегородок, которые можно использовать в качестве опоры. Поэтому стропила опираются только на коньковый прогон и мауэрлат, как бы провисая между ними. Так как длинные, массивные ноги полувальмовой кровли существенно распирают стены дома, в стропильную систему вводятся многочисленные дополнительные элементы: затяжки, ригели, подкосы, бабки.

  • Наслонная. Используется, если внутри постройки располагается несущая стена (одна или несколько), и ее можно использовать в качестве дополнительной опоры для стропил. Распирающая нагрузка на стропильный каркас значительно ниже, чем у висячей. Поэтому утяжеляющие элементы не требуются. Даже при минимальном наборе опорных элементов, система будет стабильна и устойчива.

Кровельные мастера советуют использовать наслонный тип стропильной системы для сборки своими руками, если это возможно. Так конструкция кровли выходит более устойчивой к внешним нагрузкам, остается больше места для обустройства чердака.

Последовательность монтажа

Строительство полувальмовой крыши – сложный, кропотливый процесс, который можно доверить лишь профессионалам. Они монтируют кровлю в следующие последовательности:

  1. Настилают мауэрлат на внешние и фронтонные стены, на которые будут опираться стропила, укладывают лежень на внутреннюю несущую перегородку. Если речь идет о деревянном доме, то закрепляют мауэрлат и лежень металлическими скобами, анкерными болтами. Если же дом строят из кирпича или бетона, то по верхнему краю стен сооружают стяжку – бетонный армированный пояс, в который вмуровывают шпильки. В качестве гидроизоляции между опорным брусом и стеной прокладывают рубероид в несколько слоев. Расстояние между шпильками рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а располагались между ними. Обратите внимание, что важно не переусердствовать с количеством отверстий в мауэрлате, ведь каждое из них снижает его прочность.

  2. На лежень внутренней несущей стены устанавливают вертикальные стойки, соединяют их сверху коньковым прогоном. Главный критерий качества монтажа – строгое соблюдение вертикальности. Угол между каждой стойкой и лежнем вымеряют по нескольку раз, для фиксации используют временные подпорки.

  3. Устанавливают рядовые стропильные ноги, соблюдая шаг 60 или 120 см. Длину стропил берут с учетом двух свесов, которые должны быть не менее 40-50 см.

  4. Монтируют диагональные накосные стропильные ноги: в верхней части их прибивают на гвозди, а в нижней фиксируют на металлические уголки.

  5. Настилают нарожники, делая в их нижней части выпил под мауэрлат. Их длина также должна включать в себя запас для свеса. К накосным стропилам прикрепляют стропильные полуноги.

  6. Устанавливают карнизные кобылки, ветровые доски, крепления под сливной желоб. Делают гидроизоляцию, обрешетку, которую предусматривает схема настила выбранного кровельного материала.

  7. Раскраивают и настилают кровельный материал с нахлестом 10-15 см между листами или полосами. Доделывают систему водостока.

После завершения наружных работ, переходят к внутренним. Для того. Чтобы мансардное помещение использовать как жилое, полувальмовая кровля должна быть утеплена, ее каркас обшит декоративным материалом. Когда работа закончена, нужно будет лишь регулярно осматривать кровлю, контролировать ее состояние, проводить профилактический ремонт своими руками.

Видео-инструкция

krovlyakrishi.ru

Крыша четырехскатная полувальмовая – Полувальмовая крыша своими руками: схема, конструкция, фото

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
