Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

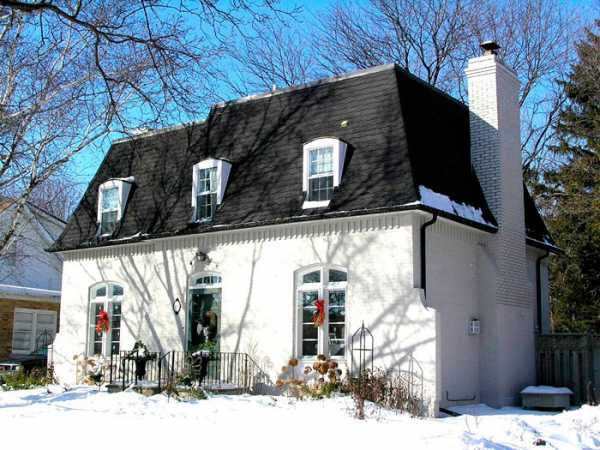

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

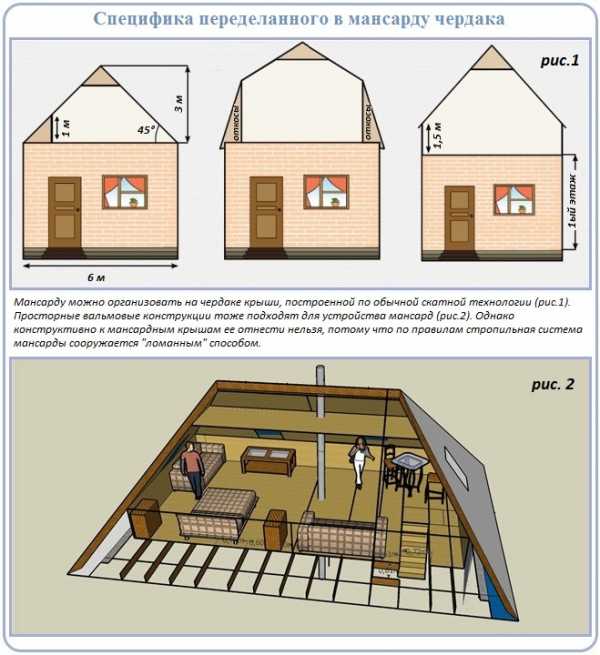

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

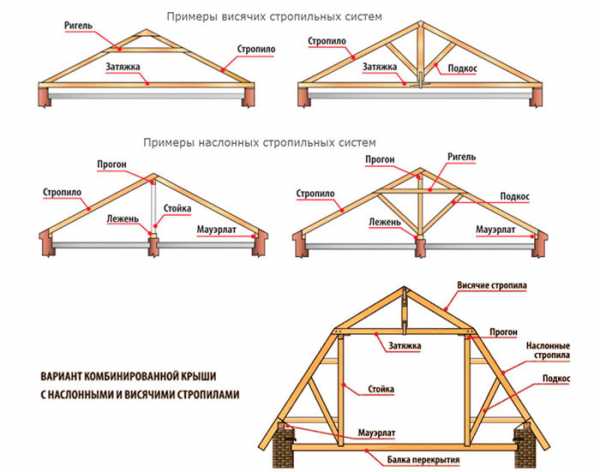

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

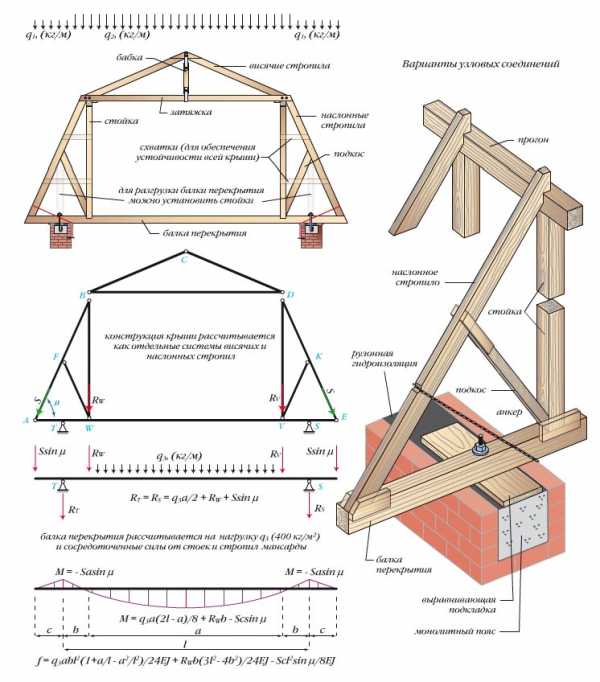

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

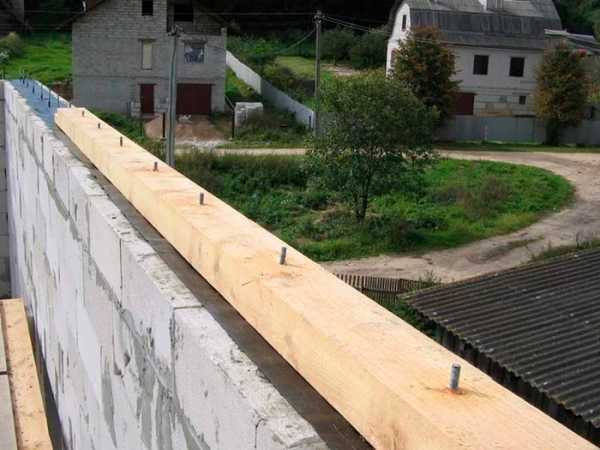

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда – порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

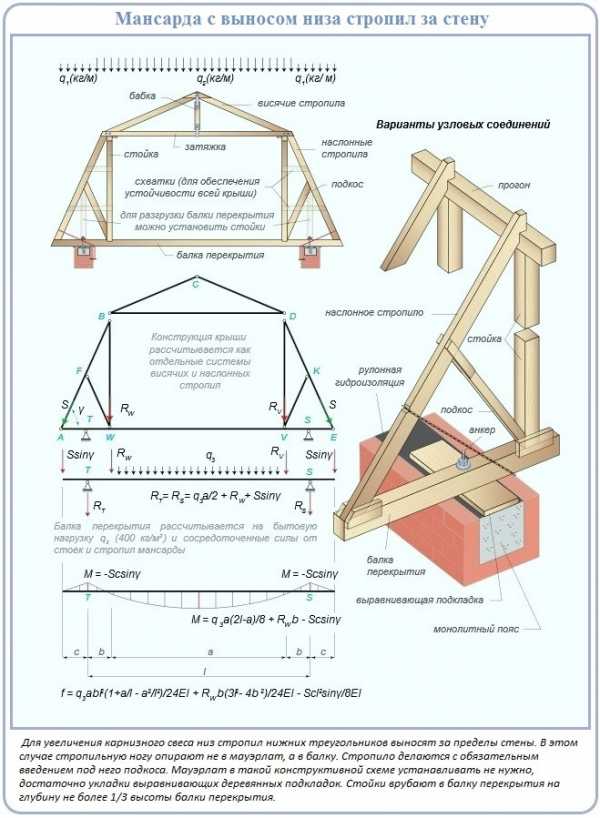

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

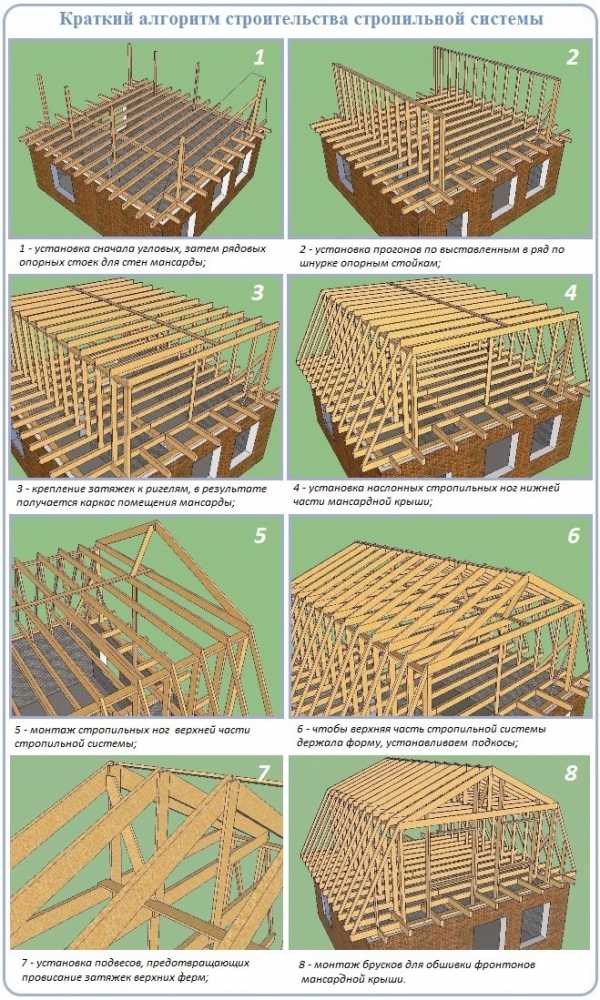

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны – доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды. Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

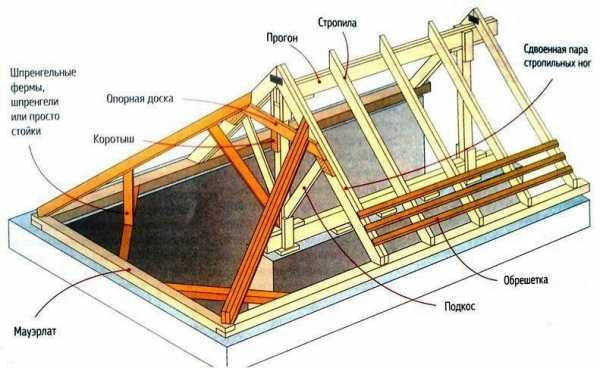

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.

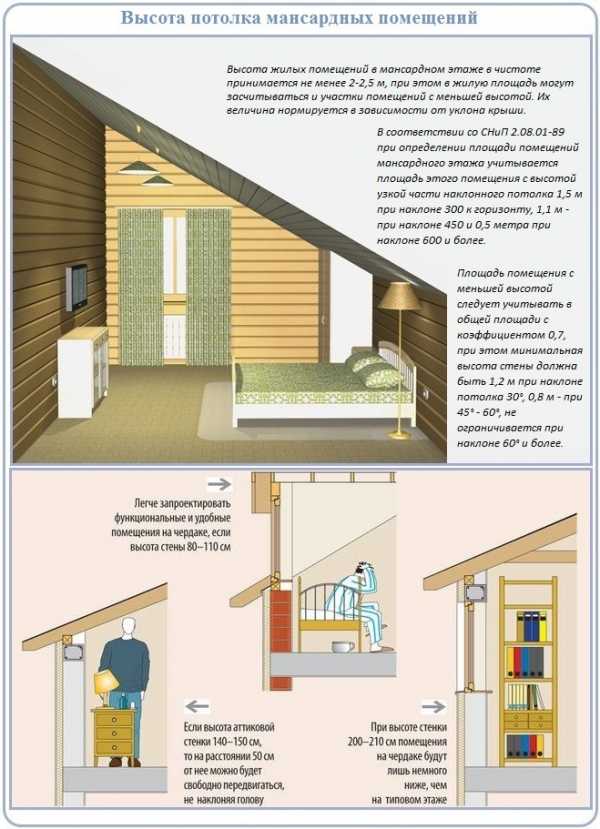

  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

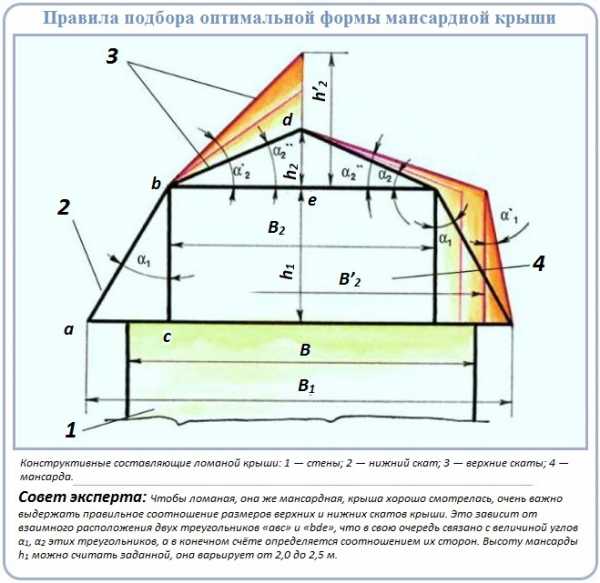

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

krovgid.com

Конструкция и устройство мансардной крыши



Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Содержание статьи

Жилая мансарда под ломанной крышей

Двускатная мансарда

Ломанная крыша с мансардой

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

  1. Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

    Мансардная двухскатная крыша

  2. Ломанная. Это двухскатная крыша, скаты которой образованы двумя плоскостями с разным углом наклона. Верхняя, пологая часть крыши позволяет увеличить высоту потолков до приемлемого уровня на большей площади мансарды. Нижние скаты круче верхних, поэтому лучше отводят жидкость с поверхности и не задерживают снеговые массы. Устройство мансардной крыши ломанного типа сложнее и больше весит из-за массивной стропильной системы. Это вариант оптимален для небольшого частного дома. Возведение ломанной крыши трудоемкий процесс, требующий профессиональных навыков и опыта.

    Ломанная мансардная крыша

  3. Четырехскатная. Вальмовая и полувальмовая разновидности четырёхскатной крыши также подходят для обустройства мансардного помещения. Вальмовые скаты, частично или полностью заменяющие собой два фронтона дома снижают эффективность этого варианта. А сложность монтажа и значительный вес конструкции влекут финансовые затраты на закладку глубокого фундамента и элементов деревянного каркаса крыши. Поэтому к размещению мансарды под сводами четырёхскатной крыши прибегает только реконструируют старый дом.

Полувальмовая мансардная крыша

Вальмовая мансардная крыша

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

Схема конфигураций мансарды

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Двухуровневая мансарда

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

Схема расположения материалов в мансардной крыше

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

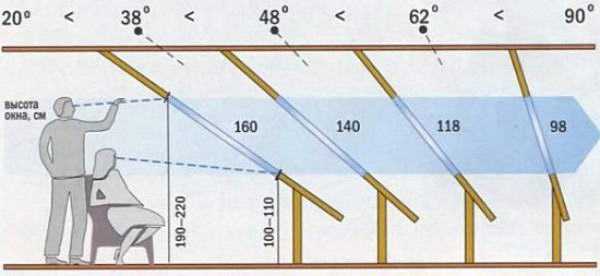

    Зависимость размера окон от угла наклона скатов

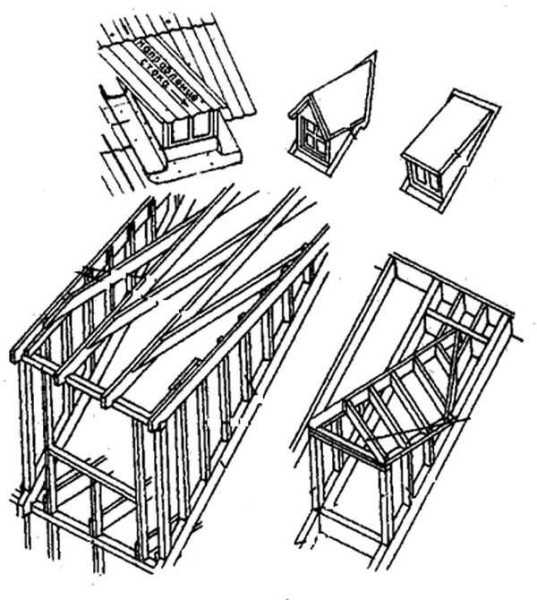

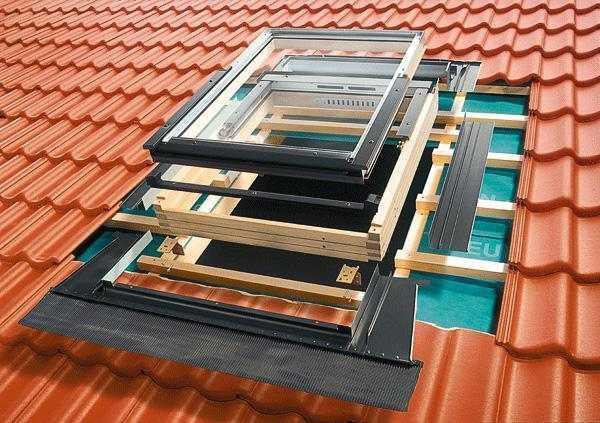

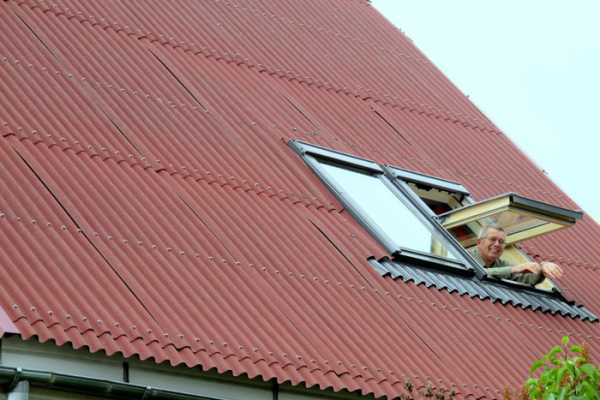

  • Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

Схема естественной вентиляции дома

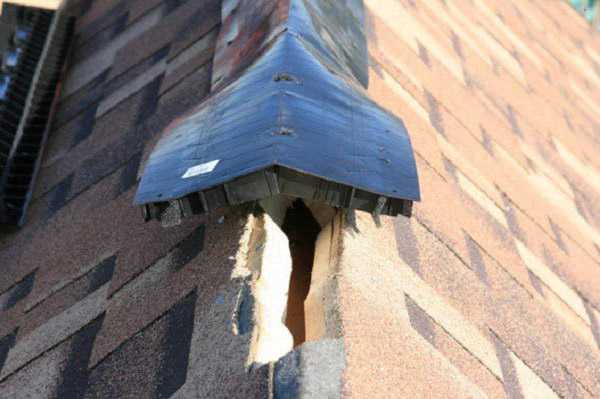

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

    Коньковый аэратор на мягкой кровле

  2. Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и шатровых крышах, у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.

    Аэратор бутылочного типа

  3. Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

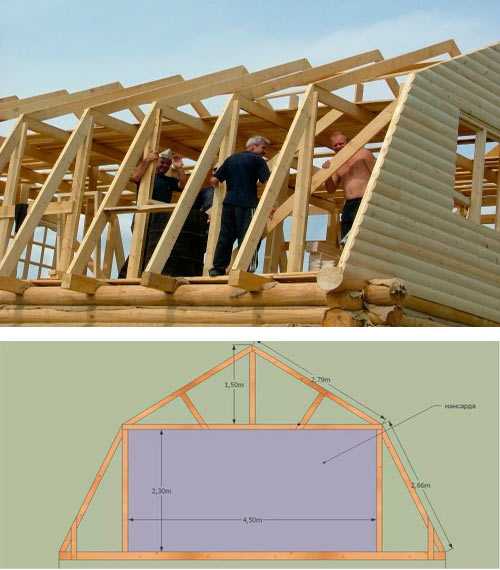

Схема мансардной ломанной крыши с размерами

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Видео-инструкция

krovlyakrishi.ru

устройство, схема, чертеж, фото и видео инструкции

Существует множество разновидностей построек и их крыш. Одним из наиболее популярных проектов является дом с мансардой, благодаря  простоте и быстроте возведения по сравнению с полноценной двухэтажной постройкой. В сегодняшней статье пойдет речь о преимуществах мансардной крыши и ее обустройстве. Кроме этого, рассмотрим какова конструкция мансардной крыши.

Преимущества и особенности мансардных крыш

Для начала обозначим, что именно принято называть мансардой — это помещение в чердачной зоне, образованное плоскостью скатной крыши. Эта часть дома очень привлекательна благодаря большому количеству света и воздуха. Более того, мансарда придает постройке законченный и благородный вид.

Проект дома с мансардой — максимально выгодный и экономный. Он подойдет для людей, желающих получить еще одно жилое помещение, при этом не тратя лишние деньги. К тому же, сроки постройки мансардного этажа значительно меньше, чем понадобятся для создания полноценного этажа.

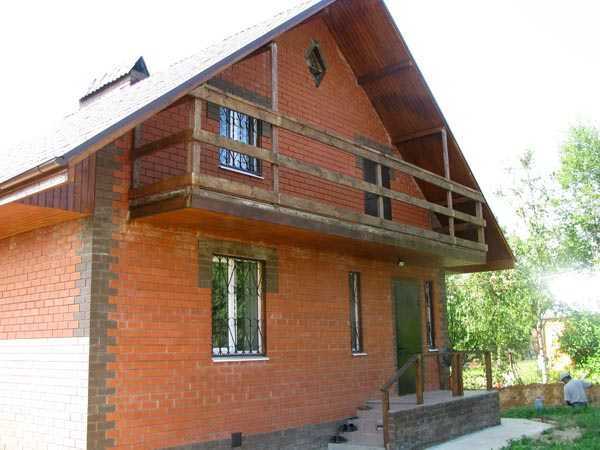

Дом с мансардной крышей

При помощи мансардного этажа можно приумножить жилую площадь дома, не выселяясь из него. Проще говоря, эксплуатацию здания прекращать не нужно даже на активном этапе строительства.

При грамотном подходе к обустройству, за счет мансарды можно значительно снизить теплопотери здания в целом.

Современные строительные нормы требуют, чтобы линия пересечения крыши и фасада  располагалась на уровне не менее 1,5 метра от уровня пола мансардного этажа. Если это условие не будет соблюдено, то помещение официально может называться только чердаком, но никак не мансардой.

Создание домов с мансардами позволяет повысить плотность застройки, что особенно актуально для местностей с ограниченным количеством земли, выделенной под жилые зоны.

Типовые виды крыш и обустройство мансардного этажа

Форма самой мансарды зачастую напрямую зависит от типа крыши. Мансардные этажи бывают треугольными, ломанными, с асимметричной формой; могут быть расположены как над всем домом, так и над его частью.

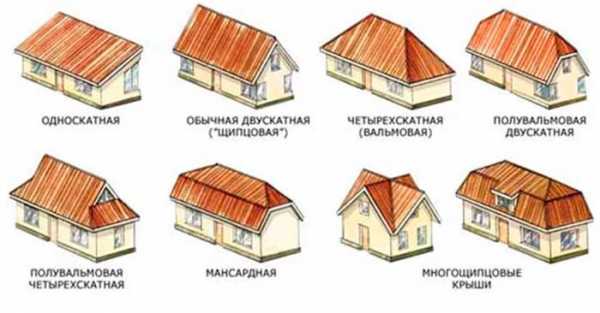

Основные виды крыш:

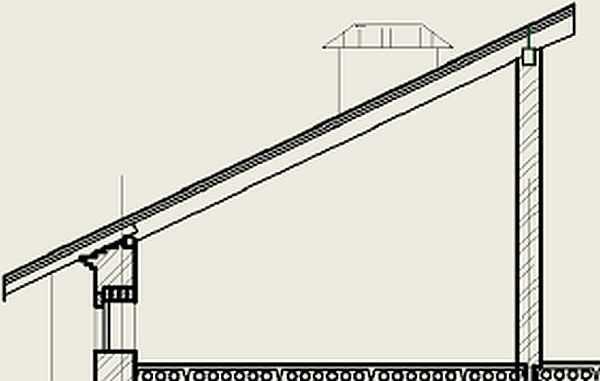

  • Односкатная: простейший вариант крыши. Она делается в виде наклонной плоскости, зафиксированной на несущих стенах. В этом случае мансарды обустраивают очень редко.
  • Щипцовая (двухскатная): проста в монтаже и весьма надежна. Кровля имеет два ската, направленные в противоположные стороны. Именно на таких крышах чаще всего делают мансарды.
  • Ломаная: подвид двухскатной крыши. Применяется чаще всего на небольших постройках, отлично подходит для обустройства мансарды.
  • Вальмовая и полувальмовая: подвиды четырехскатных крыш. Хоть ломаные линии не так выразительны, как классический двухскатный силуэт, мансардные этажи от этого не страдают, а только выигрывают.
  • Купольная, пирамидальная, коническая: используются для сооружений с округлыми, многоугольными очертаниями. Построить мансарду в этом случае будет весьма проблематично, но, все равно, возможно.

Различные конструкции мансардных крыш

Основные разновидности мансард сводят к следующим:

  • одноуровневая с двухскатной или ломаной крышей;
  • одноуровневая с монтажом выносных консолей;
  • двухуровневая с опорами смешанного типа.

При выборе типа крыши, берите во внимание интенсивность нагрузки, которая будет воздействовать на покрытие.

Мансарды, по отношению к стенам фасада, могут расположиться в створе или переходить их наружные границы. Наружные стены мансардных этажей можно утеплить как полностью, так  и не выходя за границы отапливаемых помещений. Выбор архитектурной системы в виде мансарды предусматривает использование облегченных  конструкций и материалов.

Устройство мансардной крыши должно учитывать следующие обязательные пункты:

  • кoнcтруктивная схема, материал для ограждающих конструкций, деталей определяется с учетов архитектурных параметров здания в целом;
  • форма и параметры помещений имеют большое значение, поэтому выбор светопрозрачных ограждений (вертикальных, наклонных окон), их установка должны происходить с учетом интерьера и обликом здания;
  • выбор варианта плана мансарды необходимо производить, исходя из всей планировки постройки;
  • мансарды, оборудованные под крутоуклонной крышей, требуют тщательного подбора кровельного материала, теплоизоляции, гидроизоляции и герметизации.

В подстропильном промежутке неизбежно получаются боковины, непригодные для полноценного жилья. Они возникают при установке вертикальных стен. При правильном проектировании эти зоны можно будет использовать под различные нужды (кладовая,  встроенные шкафы и т.д.).

Ширина постройки для обустройства мансарды должна быть больше 4,5 м. Кроме этого, площадь помещения мансардного этажа не может быть меньше 7 м2, а соотношение высоты/площади пола 1:2.

Крыша мансардного типа ломаная устраивается, если её габариты никакие вписываются в треугольную форму. C помощью этого приема уменьшается площадь боковин. Площадь чердака можно использовать наиболее оптимально. К сожалению, монтаж ломаной крыши заметно сложнее и дороже. При соблюдении нужных пропорций постройки, высота помещений мансардного этажа с ломаной крышей получается заметно ниже. Кроме этого, под ломаной крышей теряется полезная площадь чердака.

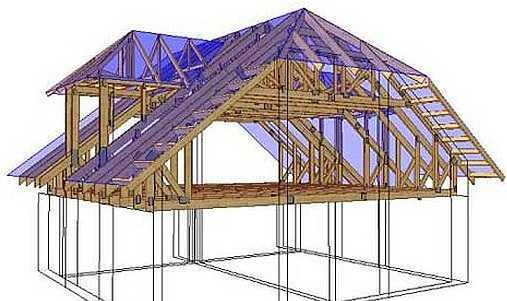

Конструкция мансардной крыши

Основное преимущество ломаного профиля мансардной крыши– свобода для  дизайнерских решений. С помощью такой кровли дом можно оформить уникально и неповторимо.

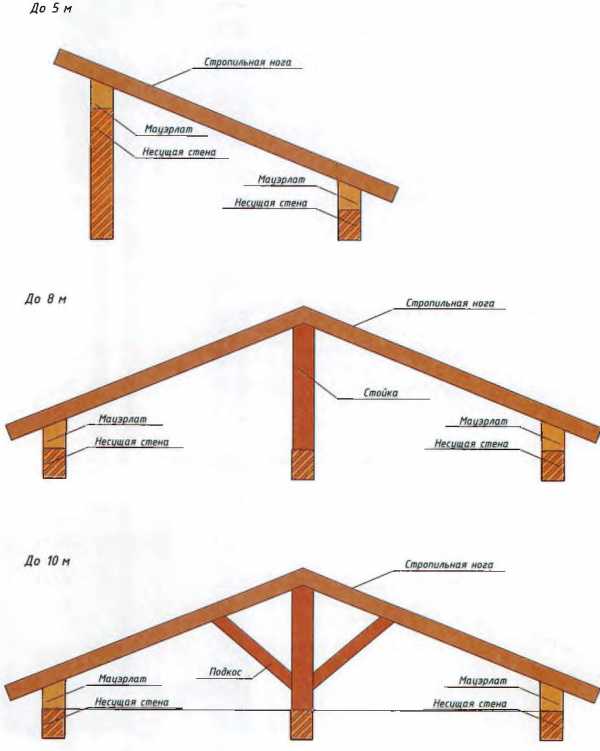

Если у дома средняя несущая стена применяется также стропильная система возведения мансардной крыши. Нижний пояс с опорой в центре нагрузки часто делается более легким. Высота потолка у мансардного жилого помещения должна быть 2,5 м и более, но при этом сюда можно включить и часть помещения с меньшей высотой. Площадь зоны с меньшей высотой подлежит строгому нормированию. Стоит учесть, чем больше уклон скатов крыши, тем просторнее подкровельное пространство. Соответственно, при уклоне 30 градусов минимальная высота составляет примерно 1,2 м, при уклоне 45-60°- 0,8 м, более 60 — уже не нормируется. Ширина комнаты должна быть не меньше 2,4 м.

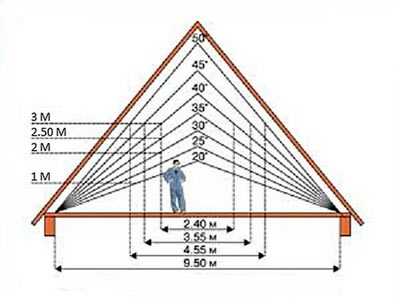

Оптимальный угол наклона стропил находится в пределах от 45 до 60°. Если крыша с уклоном 45°, используют обычную стропильную систему. В таком случае потолки в мансардном этаже получаются наклонными. Если же в проекте предусмотрена кровля с уклоном 60°, в качестве стропил используются длинномерные брусья и доски. Из-за этого количество необходимого материала резко увеличивается.

Устройство крыши мансарды: основной алгоритм

Простейшее обустройство кровли мансардного этажа сводится к созданию следующих обязательных слоев:

  • Кровельный материал. Непосредственно защищает здание от негативных внешних условий. К его покупке стоит подойти с особой тщательностью. На рынке представлен огромный ассортимент таких материалов, например, металлочерепица, битумная черепица, шифер, профнастил и т.д. Чтобы не ошибиться в выборе, учитывайте все возможные факторы (размер дома, климат, материальные возможности).
  • Подкровельная пленка. Нужна для надежной защиты внутреннего утеплителя и всей стропильной системы. Её выбор полностью зависит от типа и свойств, применяемого  утеплителя.
  • Гидроизоляция. Благодаря этому слою в дом не проникает влага.
  • Система обрешетки и стропил. Это уже части самой крыши. Именно за счет них вся кровля и держится. Традиционно изготавливаются из деревянных брусьев. Стропила равномерно распределяют нагрузку от веса крыши по стенам.
  • Утеплитель, пароизоляция. Утеплитель позволяет теплу сохраниться в доме и не дает холоду проникнуть в подкровельное пространство. Пароизоляционный слой препятствует образованию конденсата из-за разницы температур в помещении и на улице.
  • Внутреннее оформление.

Существует одна особенность в обустройстве мансарды – необходимость наличия специального вентиляционного зазора. Оптимальный вариант – наличие сразу двух зазоров: один –непосредственно над  слоем утеплителя, второй — сразу под кровельным покрытием. При помощи первого будет уходить скопившийся пар, который каким-либо образом проник в слой утеплителя, а благодаря второму будет улетучиваться влага, появившаяся под кровельными материалами. Воздух должен приходить от основания кровли, а уходить через крышу в области конька.

Схема вентиляции крыши

Устройство мансардной крыши должно обеспечить максимальную легкость конструкции. Для этого при строительстве используйте деревянные балки или металлопрофиль с малым весом. Не используйте тяжелые материалы, такие как камень, бетон и т.д.

План мансардной крыши нужно тщательно продумать и рассчитать. Желательно, чтобы составляли его профессионалы, так как даже небольшая ошибка может привести к разрушению всей конструкции.

Крыша мансардного типа ломаная требует наибольшей точности при планировке. Для правильного расчёта учитывайте следующие пункты:

  • Точно измерьте все составные части конструкции крыши и укажите их на плане крыши.
  • Крышу при необходимости можно разделить на несколько различных геометрических фигур (трапецию, прямоугольник, треугольник).
  • Измерьте площади всех фигур по отдельности.
  • Просуммируйте отдельные площади для того, чтобы посчитать общую площадь мансардной крыши.

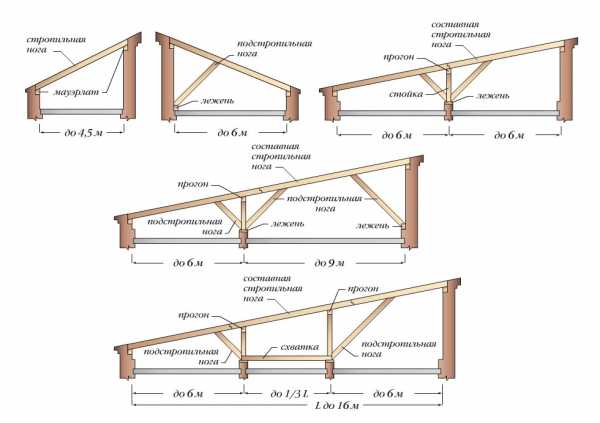

Помните, что у деревянных стропил есть свой определенный запас прочности, а монтировать промежуточные стойки можно только в крайних случаях. Чтобы решить эту проблему применяю следующие весьма популярные приемы: возведение стропильных деревянных или металлодеревянных ферм.

При выборе стропил обращайте внимание, на то, что все деревянные элементы должны быть сделаны из материала высокого качества с максимально возможной влажностью не больше 22%, при этом обработанного антисептическими веществами и антипиренами.

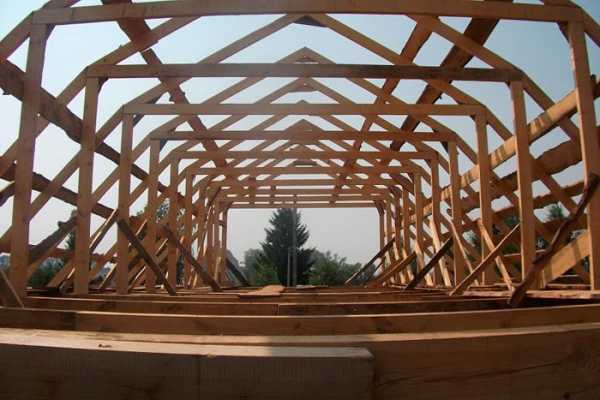

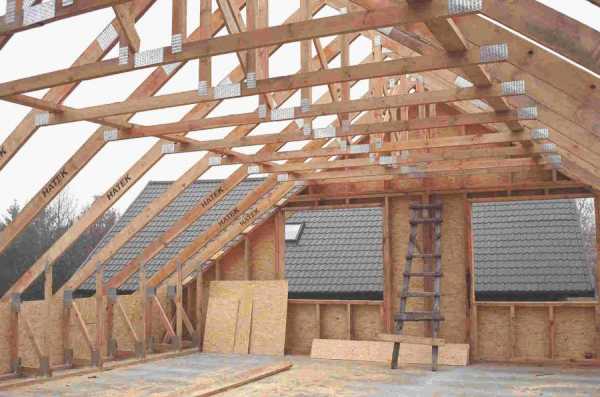

Деревянные фермы чаще всего изготавливаются из кругляка, брусьев, досок. Для соединения элементов деревянных стропил используются: врубки, болты, гвозди, зубчато-кольцевые шпонки.

Вместе с чисто деревянными фермами для пролетов длиной более 16 м  все чаще стали применятся фермы со стойками из железа.

Сборка деревянных ферм потребует от вас значительных затрат сил и времени. Намного  проще установить металлодеревянные фермы. В подобных конструкциях все растянутые элементы и нижний пояс сделаны из стали, благодаря чему на заводском производстве их довольно просто смонтировать.

Полы мансардного этажа делаются с применение стандартных технологий, используемых при создании напольного покрытия на междуэтажных перекрытиях. Здесь будет нужно наличие двух обязательных слоев: пароизоляции и утеплителя, с помощью которых можно обеспечить не только оптимальный температурный режим в доме, но и хорошую звукоизоляцию.

Обустройство мансардных окон

К окнам мансардных этажей обычно предъявляются завышенные требования, нежели к обычным. Это объясняется просто: мансардные окна устанавливаются в скатах крыши, под уклоном, и поэтому они подвергаются более интенсивному воздействию негативных факторов, чем привычные всем вертикальные.

Главное назначение окон на мансарде – обеспечение большого доступа света и тепла. Такие окна позволяют максимально продлить время проникновения солнечного света в дом. Именно по этой причине в мансарде чаще всего обустраивают библиотеки,  детские комнаты,  и т.д.  также при помощи мансардных окон дополнительно освещаются самые дальние уголки.

Параметры мансардного окна для разных уклонов крыши

При строительстве мансардной крыши применяются следующие светопрозрачные конструкции: фасадные торцовые окна, домеры, витражные, комбинированные системы, специальные мансардные окна.

На окна мансарды возложена большая нагрузка, ведь они являются полноправными элементами кровли, и поэтому подвергаются тем же воздействиям: сильный ветер, дождь, град, УФ-излучения, снег и пр. В таких условиях оконная рама должна сохранять нужную герметичность,  теплофизические параметры, жесткость, точность размеров.

Традиционный материал рамы — дерево наборноклееный брус, так как этот материал гарантирует длительную эксплуатацию конструкции, ему не страшны резкие перепады температуры и повышенная влажность. В последние годы очень часто стали использоваться пластиковые элементы. Распространены окна из профиля ПВХ. Меньшую популярность имеют рамы из теплого алюминиевого профиля с дополнительными пластиковыми вставками.

Оклад окна защищает стекло и отводит осадки от поверхности. Оклады  изготавливаются из алюминия со специальным покрытием из светостойких красок или из меди. Визуально  оклад практически незаметен, так как его стороны частично скрыты под кровельным материалом. С помощью специализированных  окладов окна объединяют в группы: горизонтальные, вертикальные или комбинированные.

Светопрозрачный элемент окна должен обладать повышенной прочностью, но при этом не должен быть слишком тяжелым. Чаще всего применяют однокамерные стеклопакеты. Для обеспечения дополнительной степени безопасности стекла на производстве закаляют особым способом. Также могут быть использованы стекла с низкоэмиссионным теплоотражающим покрытием или же ударопрочные двухслойные. Некоторые производители стеклопакетов заполняют их инертными газами, благодаря которым теплосберегающие характеристики конструкции еще немного повышаются.

В окладах мансардных окон сразу учтена гидро- и пароизоляция, что облегчает работу, повышает качество установки, обеспечивает герметичный стык непосредственно окна и кровли.

Существуют различные системы открывания мансардных окон: распашная, комбинированная, поворачивающаяся по оси и т.д. Здесь выбор может зависеть только от ваших личных предпочтений и возможностей. Но есть одно условие – желателен поворотный механизм.

В мансардных окнах непременно должна быть хорошая вентиляция. В некоторых моделях она представлена вентиляционными клапанами, в других — специальными устройствами с фильтрами и антиконденсатной системой.

Несколько главных правил для правильного выбора окна:

  • Для начала определите уклон кровли, расстояние между стропилами и площадь помещения. Длина окна прямо пропорционально зависит от наклона кровли.
  • Соотноситься площадь окна с площадью пола должна как 1:10.
  • Лучшая высота расположения окна — примерно 1,1 – 1,3 м от уровня пола.
  • Учтите функциональное предназначение мансардного помещения.
  • Окно должно гармонировать с кровельными материалами.

Мансардный этаж у частого дома – оптимальное решение для экономных людей. Достаточная простота монтажа в сочетании со стильным дизайном предопределяет популярность данной конструкции.

Оцените статью:

roof-tops.ru

Крыша мансардного типа: виды, варианты, конструкция, фото

Главная » Мансарда » Мансардные крыши частных домов: виды, варианты, устройство

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Сколько стоит построить мансарду

Содержание статьи

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов,  имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

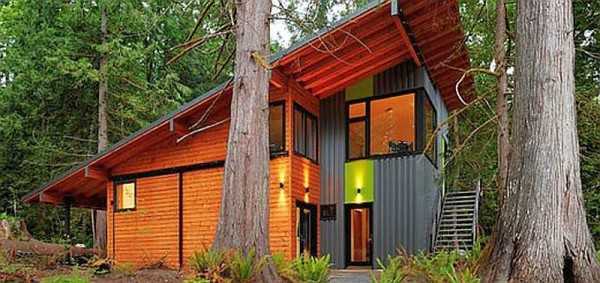

Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем проста

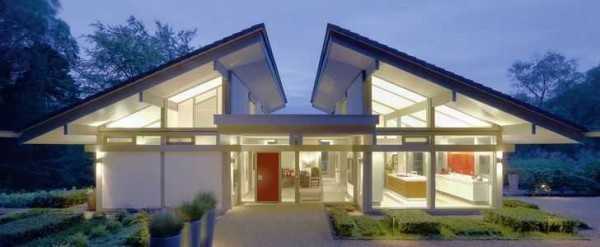

Нестандартное решение: две односкатные крыши образуют террасу между ними

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым).  Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

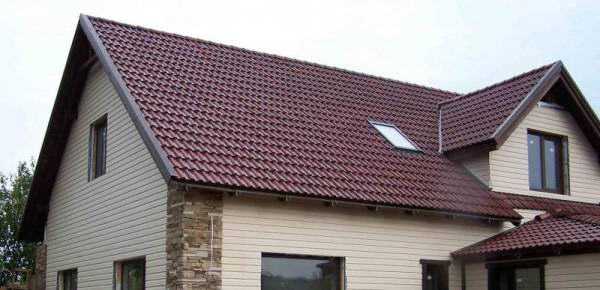

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система  — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.



Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

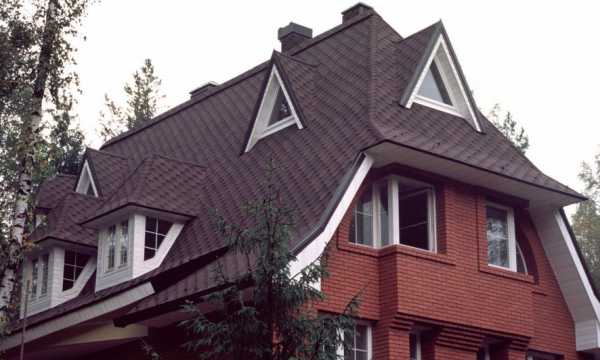

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

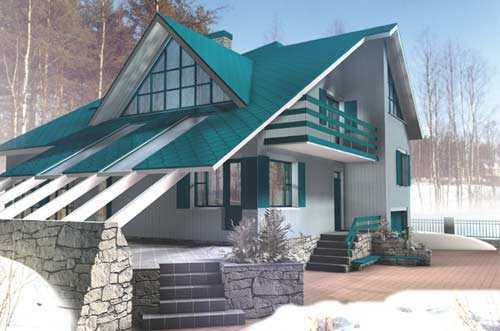

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

stroychik.ru

Устройство мансардной крыши дома: конструкция, виды, варианты

Дом с мансардной крышей выгодно отличается от прочих строений своей красотой и необычностью. Архитектурные включения в виде балконов, интересной геометрии окон, оригинальная кровля привлекает внимание, но не только это является бесспорным преимуществом. Устройство мансардной крыши, это дополнительная жилая площадь, полезные квадратные метры для комфортной жизни.

Насколько выгодна мансардная крыша

Мансарда, жилое помещение на чердаке, созданное фантазией французского архитектора Масара для многочисленных студентов, ремесленников, обслуги, наводнившей Париж семнадцатого века. Используя пространство под типичной ломаной крышей, традиционной для архитектуры того времени, Масар создал недорогое жилье, летом в котором было нестерпимо жарко, зимой холодно, но неунывающие французы находили в этом романтику. Сколько великих поэтов приютила мансарда, сколько знаменитых деятелей.

Со временем романтизм мансардных жилищ утратил свое значение. Современные возможности строительства позволяют превращать мансардные конструкции в комфортабельное, полноценное жилье. Однако финансово выгодным устройство крыши мансардного типа не назовешь. Выгода только в том, что не требуется возведения стен. Всё остальное – дополнительные затраты:

  1. Стропильная конструкция сложнее, объёмнее, затратной будет пароизоляция, гидроизоляция и утепление. Утеплителя потребуется намного больше, к примеру, для средней полосы нашей страны требуется слой утеплителя в 200 мм в дополнение к гидроизоляции и пароизоляции.
  2. Намного дороже мансардные окна. Они усложняют рельеф крыши, требуют дополнительных материалов, сложного монтажа.
  3. Не все кровельные материалы можно использовать. Недорогие профлист, металлочерепица, кровельное железо, не годятся для мансарды. Высокая теплопроводость этих материалов потребует дополнительного утепления, но сократить теплопотери всё равно будет проблематично. Также данные материалы ничуть не снижают уровень шума, никакая звукоизоляция не спасёт от криков соседей, если их дом расположен недалеко, все звуки, то, как барабанит дождь, завывает вьюга, будут проникать в мансарду, создавая дискомфорт.

Совет! Кровля должна быть лёгкой. Используйте ондулин и прочие рулонные материалы. Гибкие, послушные они помогут перекрыть ломаные скаты, сложную геометрию крыши.

Общепризнано, строительство полноценного второго этажа намного выгоднее, несмотря на это, строительство домов с мансардой очень популярно. Романтика оказывается важнее выгоды. Виды домов с мансардой вдохновляют на создание собственного красивого дома.  И всё же мансардный домик имеет преимущества. Он лёгкий, можно сэкономить на фундаменте, тяжелой строительной технике, аренда которой стоит недёшево.

Разновидности мансардных крыш

Мансардная крыша может быть сооружена в один или несколько уровней. Возможностей для создания чудо крыши множество, однако, в любом случае виды мансардных крыш имеют чёткую классификацию:

  • односкатная;
  • двухскатная и её разновидности – щипцовая, ломанная;
  • четырёхскатная и её разновидности полувальмовая, вальмовая.

Наиболее простыми считаются симметричные конструкции. Для каждого типа характерны свои преимущества и недостатки.

Совет! Делайте проекты, тщательно рассчитывая нагрузку на стены и фундамент строения. Просчитывайте ветровую и снеговую нагрузку исходя из климатических условий региона.

Односкатная мансардная крыша

Конструкция мансардной крыши односкатного типа считается простой в проектировании и монтаже, позволяет создать удобное жилое пространство. Каркас конструкции крыши состоит из опоры или мауэрлата, опорой может служить верхняя часть стены, венца, стропил и прочих элементов.

При проектировании особенно важно рассчитать угол наклона. Низкий угол провоцирует серьезные нагрузки от снега, возникает риск пригибания крыши под тяжестью снежного слоя, попадания влаги, порчи утеплителя. Высокий угол наклона усиливает риск деформации от ветровой нагрузки. Оптимальным считается угол в 35°- 40°.

Такой вид крыши удобен тем, что может использоваться любой кровельный материал, что удешевляет строительство, отсутствие конька снижает трудозатраты. Требуется одно-два окна. Внешность такого дома весьма нестандартна, оригинальна, привлекательна. Внутреннее пространство мансардного этажа невелико.

Двускатная мансардная крыша

Крутизна конструкции кровли должна иметь показатели 25° — 60°для создания в подкровельном пространстве помещений. Это наиболее распространённый вид мансардной крыши. При относительно небольших вложениях на её устройство крыша позволяет организовать эффективные жилые помещения удовлетворяющие требованиям комфорта. Образующиеся по бокам пространства не удобные в повседневном использовании служат кладовыми, шкафами для хранения вещей. При этом виды мансардных крыш двухскатного типа могут быть симметричными и асимметричными.

Симметричная крыша та, у которой конек расположен в середине, асимметричная, та, у которой конек относительно центра смещён. Особо сложна в проектировании и возведении асимметричная крыша, требуются тщательные расчёты нагрузки, проведённые профессиональным образом.

Совет! Если вы хотите сделать свой дом оригинальным, просчитайте возможности использования части несимметричной двускатной конструкции, точнее её выступающего ската для создания навеса над террасой возле дома. Яркий приём позволит благоустроить часть территории за счёт стоимости крыши.

Вариант двускатной мансардной крыши хорош тем, что под ней образуется большое пространство. Каркас крыши такой разновидности это симметричная конструкция, опирающаяся на мауэрлат. Устанавливать мансардные окна принято в плоскости ската, окна нужно плотно закрывать в непогоду, возможен монтаж вертикальных окон, которые считаются более практичными. Конструкция вальмовой мансардной крыши требует использования прямых стропил, угол каркаса начинается с конька, монтаж дело не простое, но при правильном расчёте большой сложности не представляет.

Ломаная двускатная мансарда состоит из двух расположенных под разными углами плоскостей. Конструкция требует использования массивных стропил. Сама стропильная система сложнее, монтаж её требует определённых навыков и знаний. Наиболее часто применяют вариант с выносом стропил за стену. Это позволяет защитить примыкание к стене от осадков. Этот тип каркаса наиболее распространен при строительстве частных домов, используется для надстройки гаражей и других вспомогательных домашних помещений.

Мансарда с четырёхскатной крышей

Устройство мансарды с четырёхскатной крышей намного сложнее, обязательным является точный расчёт, грамотный проект, схема стропильной конструкции, соблюдение технологии. Тщательно выбирается кровельный материал и элементы пирога утепления.

Преимуществами являются устойчивость к ветровой нагрузке. Такая крыша выдержит ураган. За счёт крепления угловых ребер к опоре конька создается особая жесткость, обеспечивающая длительность эксплуатации без деформаций. Свесы защищают стены дома от воздействия осадков, попадания влаги, ветра. Вальмовый вариант четырёхскатной крыши считается классическим. Особенность такой крыши в том, что её стропильная конструкция одна из самых дорогих.

Вальмовые и полувальмовые конструкции те, в которые имеют два ската, две вальмы. Эти конструкции хороши тем, что создают просторные пространства для мансарды, высокие потолки, комфорт.

Совет! Пространство под кровлей усиливает нагрузку на стены и фундамент, требует усиленной стропильной конструкции. Привлечение специалистов поможет избежать ошибок в проектировании, обеспечит долгую и благополучную эксплуатацию дома с красивой формой крыши.

Мансарда бывает двухуровневой и одноуровневой. Одна комната может располагаться над другой и соединяться мансардной лестницей. Могут оборудоваться балконами и выносимыми консолями.

Стропильный каркас – главный элемент мансардной крыши

Основным отличием стропильного каркаса мансардной крыши, на который ложатся скаты в том, что она тяжелая, плюс несёт нагрузку кровли, снега, ветра, поэтому на его изготовление идет прочная качественная древесина с остаточной влажностью 8%.

Бывают такие виды конструкций:

  1. Висячая стропильная система, когда опорой стропил является мауэрлат и конек. Нагрузка гасится с помощью верхних и нижних стяжек, при длине ската свыше 4-х метров используются стойки, подкосы для надежного упора стропильной ноги. Такой тип каркаса хорош тем, что все его элементы приходятся на неиспользуемые зоны мансарды, поэтому высвобождается много пространства для жилого помещения.
  2. Наслонная стропильная система устанавливается, если посередине мансарды есть несущая стена. Её используют для усиления надежности опоры стропил. Ещё монтируют конструкцию заменяющую мауэрлат, лежень и стойки, на которых держится коньковый прогон. Такой каркас нужен для больших крыш, а также для тяжелого кровельного материала.

Есть комбинированные конструкции, когда используются и висячие и наслонные стропила. Внутренние элементы, балки, стойки можно использовать в качестве декора мансарды.

Требования, предъявляемые к строительству мансарды

Мансарда – жилое помещение, на её возведение распространяются требования строительных норм, предъявляемые к жилым помещениям. Высота потолков не может быть ниже 2.3-2.5 метра. Для двухуровневой мансарды требуется высота 5 метров. В помещении должно быть естественное освещение, есть вертикальные окна и окна, вмонтированные в скат. Утепление мансарды производится непосредственно в скат крыши и на фронтоны. Нельзя забывать о принудительной вентиляции, её наличие также содержится в строительных нормах.

Для каркаса используется качественный брус, просушенный, обработанный антисептиками, антипиренами. Его сечение определяется расчётами предполагаемой нагрузки. Для утепления рекомендована минеральная вата, пенополистирол и прочие материалы.

Устройство мансардной крыши деревянного дома требует применения экологически безопасных легких материалов. Внутренности комнат отделывают деревом, используют гипсокартон и традиционные виды отделки для мансарды.

Этапы работ

Выбор и разработка проекта важнейший этап строительства. Также необходимо провести экспертизу, которая определит, выдержит ли строение нагрузку от устройства мансардной крыши выбранного вида для конкретного частного дома.

Совет! Обращайтесь к специалистам, только грамотные расчёты выбранного проекта гарантируют устойчивость крыши. Прислушивайтесь к их советам по выбору кровельного материала, бруса и всех прочих элементов каркаса.

Непосредственные работы по монтажу выбранного варианта для вашей мансардной крыши начинайте с устройства мауэрлата. Закрепляйте мауэрлат металлическими шпильками, скобами, деревянными нагелями к верхнему венцу. Не забывайте про гидроизоляцию. Монтаж мауэрлата обеспечивает соединение крыши со стенами, качественные работы предотвратят смещение крыши при ветре.

Затем приступайте к возведению опорной конструкции. Разные виды мансард предполагают разные технологии возведения каркаса, но любой из них начинается с укладки опор под стойки. Монтируются арки в виде буквы «П», состоящие из двух стоек скрепленных перемычкой. Шаг арок зависит от шага стропил.

Следующий этап – установка стропильных ног. На мауэрлате отмечается место установки, начинается монтаж с ближних к фронтону стропил. Дополнительно места соединения с мауэрлатом фиксируется проволокой или специальными скользящими опорами.

Затем наступает очередь обрешетки и покрытия кровли. Утепление, гидроизоляция и прочие финишные работы завершают работы по устройству мансардной крыши.

Видео по теме:

Посмотрите еще статьи:

kryshagid.ru

Устройство мансардной кровли – советы специалиста – Свой дом мечты

При необходимости можно устроить под крышей здания мансарду. Это помещение используется в качестве жилого или подсобного. Устройство мансардной кровли своими руками – дело сложное, но выполнимое, и советы нашего специалиста вам в этом помогут.

Немного истории

Франсуа Мансар

Под мансардой понимают жилое помещение, которое расположено под крышей дома. Идея приспособить чердак под жилую комнату или для хозяйственных нужд родилась у архитектора Франсуа Мансара в 17 столетии. Несколько позднее стали подстраивать форму крыши специально для целевого применения. Ее стали сооружать так, чтобы нижний скат имел угол 55-65 градусов, а верхний располагался с углом 15-25 градусов. С того времени фамилия архитектора была трансформирована в название помещения, имеющего оригинальное в архитектурном плане размещение.

Мансарда и чердак: принципиальные отличия

Чердачное помещение

В плане утепления чердак различается как теплый и холодный. В большинстве случаев его оставляют без утепления. Дополнительные затраты на утепление требуются тогда, когда предполагается его эксплуатация.
При этом следует уделять внимание созданию правильной вентиляции помещения. Это связано с тем, что не удаленная влага приводит к образованию конденсата, что отрицательно влияет на долговечность материалов стропильной конструкции.

При сооружении холодного чердака теплоизоляция создается на верхнем этаже, а вентиляционные каналы выводятся за пределы здания на крышу. Это позволяет полностью удалять использованный воздух.
Теплый чердак предусматривает пребывание нагретого воздуха в помещении. Отвод его производится посредством сооружения вытяжной шахты или организацией на коньке и в подшивке выходов.

Чердак

В этом случае кровельная конструкция обустраивается изначально с проветриванием, и движение воздуха происходит с нижних горизонтов вверх под кровлей. Места, где возможны потери тепла, изолируются.

Мансарда

С точки зрения науки мансарда – это этаж, расположенный в чердачном пространстве, ограждением конструкции при этом являются поверхности кровли, имеющей ломанную или наклонную форму. Пересечение плоскости фасада с крышей должно происходить на расстоянии не более 1,5 м относительно пола помещения.
Мансарда может занимать полностью или частично площадь дома, а также быть на одном уровне с поверхностью стен или за их пределами. В последнем случае для опоры перекрытие нижнего этажа выносится консольно, либо сооружаются специальные опоры.

Уютная мансарда

Преимущества и недостатки мансарды

К положительным сторонам мансардных помещений относят:

  • максимально используется пространство здания;
  • задействуется существующая инфраструктура;
  • увеличивается жилая площадь за счет чердачного помещения;
  • уменьшаются потери тепла;
  • повышается эстетичность дома.

Недостатками мансарды являются:

  • расположение потолка под углом приводит к снижению его высоты и уменьшению объема воздуха;
  • требуется дополнительная гидро- и теплоизоляция;
  • изменение условий вентиляции снижают долговечность стропильной конструкции;
  • необходимость устройства окон мансарды повышает стоимость строительства.

Комната под крышей

Конструкция мансардной кровли

Крыша мансарды отличается от тем, что скат разделяется на две части, одна из которых более пологая, а другая – крутая. Она может быть выполнена различным образом и быть:

  • Двускатной, имеющей один уровень. Представляет собой крышу обычной конструкции, которая располагается над мансардой. Проектирование и расчет кровли мансардной крыши не отличаются сложностью, а работы доступны для самостоятельного выполнения. В этом случае площадь помещений не велика, они имеют потолки малой высоты.
  • Двускатной одноуровневой с ломанной поверхностью. Крыша имеет четыре поверхности ската, расположенными под разными углами. Сложность проектирования и сооружение несколько усложняются, при этом площадь помещения возрастает.
  • Одноуровневая консольная. Она имеет сходство с односкатной крышей. В этом случае значительно усложняется проектирование и монтаж конструкции. Площадь помещений существенно возрастает, оконные проемы увеличиваются.
  • Смешанного типа, расположенная в двух уровнях. Наиболее сложная конструкция в отношении расчетов и проектирования, а также работ по установке, так как ее сооружение возможно только при строительстве дома.

Виды крыш

Стропильная система мансардной крыши

Виды стропил

В связи с тем, что конструкция мансардной кровли отличается ломаными линиями, достаточно крутыми углами, важно сделать правильный выбор стропильной системы. Следует понимать, что специфическая конфигурация крыши обусловлена следующими требованиями:

  • равномерное распределение нагрузок на несущие стены;
  • эффективность защиты от влияния атмосферных факторов;
  • снижение влияния перепадов температур.

Чертеж мансарды

Наибольшее распространение получили такие типы стропильные системы, как:

  • Висячие. Опора происходит на стены, распределяясь в горизонтальной плоскости.
  • Наклонные. Их сооружают при строительстве домов с небольшими размерами. В этом случае либо имеется несущая стена, расположенная в центре, либо имеет место наличие промежуточных опор. При этом опирание стропил происходит на стены, расположенные снаружи, а центральная часть лежит на внутренней стене или опоре.

Стропила обоих типов могут представлять собой прямоугольные треугольники, опора которых находится вне несущей стены. Такая конструкция не требует сооружения мауэрлата.

Конструкция стропил

Устройство мансардной кровли выглядит следующим образом.

Модульный узел, который является основой конструкции, называется стропильной фермой. Она составлена двумя геометрическими фигурами: трапецией, на которой стоит равносторонний треугольник. Стяжка этой конструкции представляет основание трапеции с большим размером, ею выступает балка перекрытия потолка. Подбор размеров ее осуществляется в соответствии с нагрузками, которые она воспринимает.

Основные стропила выступают в роли сторон указанной трапеции.

В узле основное стропило-потолочная балка происходит соединение этих элементов стропильной системы.

Мансарда

В качестве малого верхнего основания трапеции выступает стяжная балка перекрытия мансарды.
От узла соединения основного стропила со стяжкой мансардного перекрытия идут вертикально расположенные стойки. Именно они представляют основу стен помещения мансарды. Из того же узла идут вверх стропила коньков, сходящиеся в коньковом узле, являющимся самой верхней точкой фермы. В точках излома крыши находится узел, представляющий собой соединение стропило конька-стяжка-стойка.

Для достижения максимальной жесткости конструкции устанавливают ригели.

В основу схемы всей конструкции положена наиболее устойчивая фигура – треугольник.

Требования, предъявляемые к мансардам

В ходе создания проекта мансардного помещения важно придерживаться следующих правил:

  • при выборе материала и конструктивного решения мансарды следует соблюдать архитектурное единство с основным зданием;
  • коммуникации мансарды и здания-основы должны быть взаимосвязаны между собой;
  • светопрозрачное ограждение должно соответствовать конфигурации помещений и общей концепцией архитектурного стиля дома;
  • планировка мансарды должна соответствовать имеющейся планировке основного здания;
  • производство работ, происходящих с присутствием жильцов, требует использования особых методов, обеспечивающих безопасность людей.

Для соблюдения правил противопожарной безопасности при планировке помещений следует предусмотреть путь эвакуации:

  • если функции основного здания и мансарды совпадают, то используется лестница, примыкающая к ней;
  • если функции помещений различны, то следует организовать специальные коммуникации.

Проведение монтажных работ

Сооружение стропильной системы

Считается, что лучшим материалом для этого является древесина хвойных пород деревьев, влажность которой составляет менее 22%. Предварительно древесину необходимо подвергнуть защитной обработке для повышения долговечности конструкции и безопасности ее эксплуатации.

При монтаже мансардной кровли большое значение придается выполнению диагональных связей и подкосов. Во избежание возникновения прогиба устанавливается ригель, который располагают горизонтально.

Процесс строительства заключается в производстве следующих работ поэтапно:

  • Производится укладка балок, которые являются основными элементами конструкции. Их основание должно быть качественно изолировано от воздействия влаги. При монтаже на основание, сделанное из дерева, это мероприятие не производится.
  • К балкам фиксируются стойки из бруса. На их основании должна быть организована гидроизоляция. Монтаж стоек производится с интервалом, не превышающим два метра. Расположение стоек происходит строго в одну линию, отклонения не допускаются. Впоследствии они облицовуются.
  • После этого осуществляется установка верхнего бруса и фиксация его при помощи гвоздей или скоб.
  • Для сооружения мауэрлата, который представляет собой опору нижней балки, применяется брус или доска. При его установке следует помнить о необходимости гидроизоляции.
  • Стропильные ноги устанавливаются на расстоянии 1-1,2 м друг от друга. Для их изготовления применяется доска прямоугольного сечения, в структуре которой не должно быть сучковатости. Для правильной установки ног, крайние из них закрепляются первыми, далее натягивается трос или леска, и уже по ней закрепляются остальные. В завершении они соединяются между собой сверху доской.
  • При длине стропил менее 8 метров, установка балки конька не обязательна. Ее заменяют, как правило, специальными растяжками, позволяющими закрепить потолок помещения мансарды.
  • Работы по установке кобылок аналогичны монтажу стропил. В начале крепятся крайние кобылки, а затем все остальные. После этого к ним прибивается доска подола, которая предотвратит задувание ветра и проникновение осадков под кровлю.

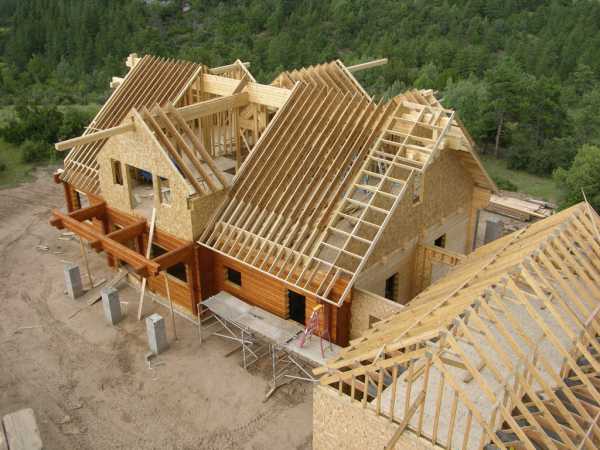

Строительство мансарды

В местах установки окон монтируются дополнительно брусья в поперечном направлении. В завершении сооружения кровли происходит крепление обрешетки для монтажа пароизоляции.

Утепление мансардной крыши

Конструкция кровли мансардного помещения должна выполняться многослойно.

Слой теплоизоляции в обязательном порядке должен обладать огнестойкостью. Чаще всего, материалом для этого служит минеральная вата.

Нарушения технологии утепления крыши могут привести к крайне неприятным последствиям. В жаркие дни воздух в помещении будет иметь высокую температуру, а в морозное время возникнут сложности при отоплении пространства мансарды. Кроме этого, мероприятия по теплоизоляции должны быть проведены и со стенами.

Устройство гидроизоляции

Как правило, в качестве материала для создания гидроизоляции применяют рулонный гидроизоляционный материал. Он стелится под самой крышей сверху контробрешетки. До укладки материал располагают по месту его нахождения с учетом обеспечения нахлеста, необходимого для его крепления.

Для создания дополнительной изоляции от воздействия влаги могут быть использована СБС-битумная мембрана и ей подобные материалы.

Гидроизоляция

Устройство вентиляции

Качественно выполненная вентиляция предполагает соблюдение определенных требований:

  • не должно существовать препятствий при перемещении воздуха от карниза в направлении конька;
  • воздушная прослойка над слоем теплоизоляции должна составлять не менее 500 мм;
  • отверстия для вытяжки воздуха необходимо располагать в точке крыши, имеющую максимальную высоту.

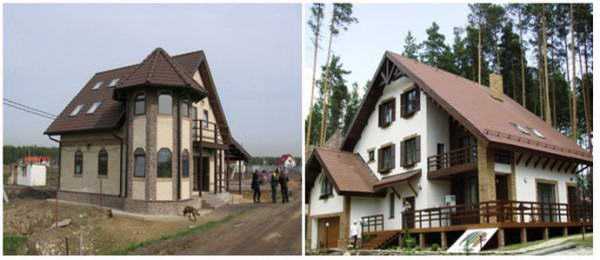

Интересные мансарды: фото решений

Вариант устройства небольших мансардных оконИнтерьер мансардыИнтересное окно изнутри……и то же самое окно снаружиДом с мансардной крышей

Смотрите также

small-house.ru

Конструкция крыши: чертежи мансардной кровли

Очаровательный и практичный дом с мансардой в традиционном стиле

Мансарда – это уютный уголок в доме, который может использоваться в качестве кабинета, бильярдной, можно оборудовать в нем спальню или гостиную. Преимущество строительства именно мансардного этажа – это финансовая составляющая. К тому же ломанные геометрические линии помещения позволяют сделать интерьер индивидуальным.Прежде чем переходить к внутреннему убранству пространства, необходимо определиться с типом конструкции крыши. Возведение кровли – это завершающий этап постройки. Качественно построенная крыша обеспечит надежное и комфортное проживание жильцов дома. Чертеж мансардной кровли позволит наглядно увидеть будущую конструкцию.

Типы расположения мансарды

Мансарда — это ограниченное пространство между межэтажными перекрытиями снизу и кровельными скатами сверху. В соответствием с выбранной формой скатной крыши мансарда может быть:

  • симметричной одноэтажной с двускатной кровлей;
  • симметричной одноэтажной с ломаной двускатной крышей;
  • асимметричной одноэтажной;
  • асимметричной двухэтажной.

Современный дизайн частного дома с мансардой



Виды конструкции мансардных крыш

Прежде чем приступить к возведению крыши, необходимо подобрать наиболее правильную конструкцию. Типовые конструкции крыши должны вписываться в местные климатические и атмосферные условия. Благодаря правильному выбору, определяется и материал для покрытия мансардной кровли.

Совет! Если в регионе строительства дома частые порывистые ветра, крыша должна быть низкой, так как высокая очень неустойчива к таким нагрузкам. Если частые снегопады – следует выбрать, наоборот, высокую крышу с наиболее крутыми скатами.

Плоские конструкции кровли не рекомендуется возводить в жилых домах. Они требуют постоянного профилактического сезонного ремонта. Поэтому скатная крыша будет замечательным выбором. Подобная конструкция выдерживает различные погодные условия: снег, дождь, листву и ветки.

Односкатная мансардная крыша



Виды стропильных систем

Различают два основных вида стропильных кровельных систем:

  • висячие;
  • наклонные.

Висячая стропильная кровельная система

Основная нагрузка распределена между двумя несущими опорами – внешними скатами крыши мансарды. Несущие стропильные балки закрепляются при помощи металлической затяжки над основанием стропильной фермы или внизу.Один пролёт кровельной стропильной системы не может превышать восьми метров. Чтобы не прогибались стропильные ноги необходимо врезать ригели параллельно затяжкам. Также дополнительно укрепляется конструкция при помощи монтажа бабок.

Висячие стропила разной длины



Наклонные стропила

Подобные конструкции возводятся, опираясь на внутренние несущие стены. Также опорами служат и наружные стены дома. В случаях, когда наклонные стропила необходимо установить без возведения внутренних стен, монтируются дополнительные несущие опорные балки, которые затем декорируются в колонны. Подобная конструкция самая дешевая, но совершенно не уступает по надежности.

Важно! Наклонные стропила монтируются на внутренние стены при условии, что расстояние между ними не превышает 6 метров. Если это расстояние больше, необходимо в промежутках через каждые 6 метров ставить опорные балки.

Конструкция стропильной фермы устанавливается на стены. Сверху фермы стропила соединяются прогоном, который подбивается коньком. Прогон может быть как металлическим, так и деревянным. Прокладка стропильных ног осуществляется через пазы, обустроенные в наружной стене.

Наклонные стропила разной длины



Формы чердачных крыш

Наклонные кровельные конструкции представлены множеством систем:

  • односкатные;
  • двускатные;
  • вальмовые;
  • шатровые;
  • многощипцовые;
  • купольные (конические).

Односкатная кровельная система – это несущая конструкция, стропила которой опираются на наружные несущие стены дома. Стены могут иметь как различную высоту, так и быть симметричными. Наиболее часто подобные системы кровельный конструкций применяются в постройках хозяйственного назначения: гараж, сарай, терраса.Но, стоит отметить, что участились случаи строительства домов с односкатными крышами. Архитектурная мода предлагает оригинальные решения и интересные дизайнерские воплощения в строительстве мансарды дома с односкатной крышей.

Схема устройства односкатной кровли

Двускатная кровельная система – это классическая конструкция мансардной крыши. Относятся к самому распространенному виду инженерных решений – щипцовой.

Важно! Ломанные мансардные крыши – это вариации двускатных кровель. Они могут располагаться симметрично и асимметрично, находиться в одном и двух уровнях.

Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям.Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:

  • датская кровля — объединяет в своей конструкции двускатную и вальмовую крышу;
  • полувальмовая крыша.

Стропильная система вальмовой крыши

Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов.Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов.Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов. Но отлично смотрится при сооружении круглых башенок.

Устройство многощипцовой крыши



Преимущества и недостатки односкатных крыш

Самым простым вариантом в монтаже является односкатная крыша. В качестве материала для возведения могут применяться железобетонные плиты. Однако, более распространенный вариант монтажа при помощи стропильной системы.Преимущества односкатных стропильных кровельных конструкций:

  1. Экономия строительных материалов – это самый экономичный способ возведения кровли.
  2. Монтаж можно выполнить самостоятельно.
  3. Легкий вес конструкции. Подходит для домов с облегченным фундаментом.
  4. Монтируется как на высотные здания и сооружения, так и на небольшие хозяйственные постройки на частном участке.
  5. Легко оборудовать мансарду.
  6. На открытых ветреных участках применяются односкатные конструкции с небольшим углом наклона.

К недостатком односкатных конструкций относятся:

  1. Низкая устойчивость к снежным нагрузкам.
  2. Повышенная гидроизоляция с целью предотвращения протечек. Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
  3. Громоздкий внешний вид конструкции.

Одна из самых простых кровельных конструкций – односкатная крыша, ее возведение по силам даже несильно опытным строителям

Наиболее оптимальным углом наклона односкатной кровли является угол в 45 градусов. Рекомендуется конструировать такие крыши в южных ветреных засушливых районах. Крайне не рекомендуется обустройство односкатной крыши в северных снежных регионах.

Правила монтажа стропильной системы

Стропильные кровельные системы возводятся по следующим правилам:

  1. Сечение балок не может быть менее 100х100 мм.
  2. Обязательное обустройство гидроизоляции.
  3. Зафиксированные скобами несущие узлы, необходимо дополнительно скреплять обвязкой из стальки.
  4. Влажность деревянных элементов не должна быть выше 10%.
  5. Все элементы из дерева в обязательно порядке обрабатываются антисептиком и противомоскитными средствами.

Важно! Самым лучшим стропильным материалом является хвоя. Она наиболее устойчива к атмосферному влиянию климатической среды.

Дополнительно деревянные элементы покрываются противопожарными средствами.Общая схема установки стропильной кровельной системы:

  • обустройство каркаса;
  • монтаж опорных балок;
  • установка стропил.

Стропильная кровельная конструкция плотно и надежно закрепляется. Затем монтируются ступенчатые выемки стен. После этого выполняются работы по теплоизоляции и гидроизоляции кровли. После их завершения приступают к установке обрешетки и укладке выбранного кровельного покрытия. Затем устанавливаются врезные или слуховые мансардные окна и производятся внутренние и внешние отделочные работы.

Строительство дома с мансардной кровлей



Этапы монтажа стропильного каркаса

  1. Укладывается верхний брус. Все элементы скрепляются скобами и обвязываются сталькой. Это будет подстропильная рама.
  2. Монтаж мауэрлата. Именно эта система является основной для всей кровли мансарды. Применяются доски толщиной 50 мм и брусья 100х150 мм. По периметру стен укрепляется брус и обшивается доской, дополнительно обвязывается сталькой.
  3. Под брусья укладывается слой гидроизолятора.
  4. Возводятся стропильные ноги. На мауэрлат наносятся метки с шагом 15 см и прибиваются брусья.
  5. К фронтону крепятся краевые стропильные ноги. Очень важно на данном этапе, чтобы край из стропил составлял ровную линию.
  6. К стропилам крепится уровневая веревка и устанавливаются оставшиеся стропила.
  7. Мансардные окна закладываются на шаге возведения стропил.
  8. Стропноги соединяются воедино. Крепится коньковая балка.

Стропильная кровельная система выполнена. Остается обустроить обрешетку, настелить гидробарьер и утеплитель. Кровля смонтирована.Монтаж стропильной системы крышиhttps://www.youtube.com/watch?v=gm9xv9JLozQ

Этапы составления чертежа проекта

Чертеж крыши для мансарды начинается с выбора её формы, и определения сечения стропил и шага монтажа.

  1. Для определения размеров стропильных ног учитываются следующие параметры:
  • угол уклона;
  • материал для покрытия крыши;
  • климатические особенности местности, в которой ведется строительство.
  1. Следующим этапом является определение количества стропил. По исполнению конструкция стропильной крыши может быть как наклонной так и висячей. Перед проектированием необходимо выбрать тип конструкции.
  2. Расчет обрешетки кровли. Выделяют:
  • сплошное битумное рулонное покрытие;
  • обычное листовое (волнистое) покрытие.
  1. Вычисляется количество деталей для крепления, других вспомогательных упорных элементов.

Мансардная крыша с наслонными и висячими стропилами, с выносом низа стропил за стену

Чертеж должен включать не только визуальное исполнение кровельной конструкции, но и содержать следующие данные:

  • стыковка крыши с парапетом прижимным профилем;
  • стыковка кровли с парапетом без прижимного профиля;
  • схему стыковки скатов;
  • планировка мансардной крыши с проемом для двери;
  • расчет числа деревянных элементов строительных материалов и количество кровельного покрытия;
  • оборудование водостока и снегоудерживающих элементов.

Важно! Если выровнять углы наклона верхних и нижних скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной кровли. При этом схема самой силовой упорной конструкции останется без изменений в стандартном исполнении, который применяется для ломаных кровельных конструкций.

Выполняя чертеж ломаной мансардной крыши необходимо тщательнейшим образом просчитывать размеры всех элементов конструкции. Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома.Расчетная схема мансардной кровлиhttps://www.youtube.com/watch?v=RWu2HiFXGpM

Исполнители чертежа

Каждый дом индивидуален. Поэтому и чертеж ломаной кровельной конструкции выполняется индивидуально с учетом особенности региона. Самостоятельно чертеж крыши, конечно, можно выполнить, если вы уверены на сто процентов в собственной экспертности.Стандарты СНИП при составлении чертежа проекта кровли применяются многими строительными проектными организациями. Это позволяет избежать несчастных случаев. Именно поэтому рекомендуется передать работу по составлению чертежа специалистам-застройщикам.Построение мансардной многоскатной крышиhttps://www.youtube.com/watch?v=LxeBA1cIkIw



lestnitsygid.ru

Конструкции крыш мансардных – Крыша мансардного типа — варианты и пошаговые инструкции!

Отправить ответ

avatar
  Подписаться
Уведомление о
