Клапаны трехходовые – Трехходовой клапан принцип работы — Школа по утеплению дома

Содержание

Трехходовой клапан для отопления с терморегулятором, его виды, устройство

В процессе проектирования отопительной системы производится расчет необходимой мощности тепловых приборов. Так удается обеспечить в помещениях комфортные условия проживания. Однако, могут присутствовать внешние факторы, из-за которых температурные условия в доме могут изменяться. Чтобы поддерживать заданную температуру в помещении, нужно регулировать температуру теплоносителя в отопительном контуре. Для этой цели предназначен трехходовой клапан для отопления. За счет применения терморегулятора управление температурным режимом становится более удобным.

Еще одним предназначение такого клапана является распределение теплоносителя по разным контурам. Например, в отопительные радиаторы должна поступать вода одной температуры, а в системе «теплого пола» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения потока рабочей среды, а лишь смешивает несколько потоков в один, сообщая ему заданную температуру. Либо разделяет один поток на два, идущие в разные контуры.

Устройство и работа клапана

Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме. Данный механизм бывает двух типов:

  1. Седельный. Управляется рабочим штоком, который двигается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое перекрывается частично или полностью конусным наконечником штока в процессе его перемещения.
  2. Поворотный. Регулятором у него служит шар или сектор, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей.

Виды клапанов

По принципу работы данная арматура подразделяется на 2 типа:

  1. Смесительный клапан. Имеет 2 входных патрубка и 1 выходной. В один из патрубков подается горячий теплоноситель от котла, а вход второго патрубка соединен с «обраткой». Таким образом, смешивая эти два потока в необходимых пропорциях, добиваются на выходе заданной температуры теплоносителя.

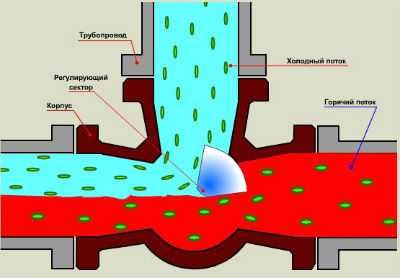

    Принцип работы смесительного трехходового клапана

  2. Разделительный клапан. Он выполняет прямо противоположную работу, разделяя один поток на два контура. Соответственно, у него имеется только 1 вход, но 2 выхода. Такие краны популярны в системах обвязки водонагревателей. Если необходимо разделить поток теплоносителя на 2 части, то без такой арматуры обойтись просто невозможно. Тем более, что можно регулировать количество поступающей в разные контуры жидкости.

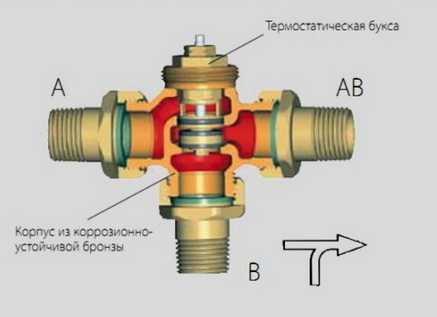

Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок.

Управление трехходовым клапаном

Трехходовой клапан для отопления с установленным терморегулятором может управляться вручную или автоматически:

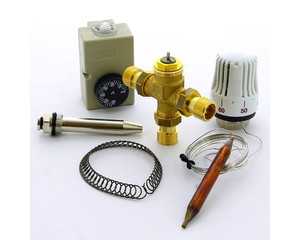

1. Ручное управление. Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение выдают лишь 3 патрубка на корпусе. Хозяева помещения самостоятельно могут регулировать степень нагрева радиаторов и системы теплого пола, температуру в других контурах. Для этого достаточно просто повернуть ручку в соответствующее положение. Несмотря на то, что такие краны являются недорогими, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление. Такой трехходовой клапан работает без постороннего вмешательства. Достаточно лишь единожды выставить ему настройки. Различают следующие разновидности внешних приводов, управляющих работой крана:

Особенности монтажа трехходового клапана

Трехходовой клапан в системе отопления может устанавливаться как при одноконтурном, так и при многоконтурном распределении теплоносителя. Например, такой вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется в радиаторы отопления, а также в систему теплого пола.

Установка арматуры особой сложности не представляет. На корпусе крана имеется стрелка, показывающая направление потока теплоносителя в системе. Поэтому установить арматуру неправильно практически невозможно. Единственное, на что необходимо обратить внимание, так это на место расположения клапана. Он должен быть врезан в магистраль до циркуляционного насоса. Это гарантирует нормальную работоспособность отопительной системы.

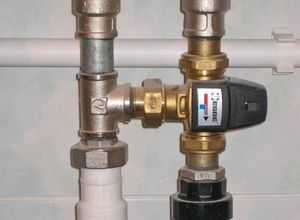

Расположение трехходового клапана в отопительной системе

Когда выполняется установка трехходового клапана, необходимо следить за тем, чтобы внутрь крана не попали посторонние предметы или мусор. Это требование особенно актуально в том случае, если кран устанавливается сварным способом. Кусочек окалины или капля расплавленного металла способны нарушить нормальную работу крана, а то и вовсе привести к его заклиниванию. Именно поэтому предпочтительней выглядит резьбовое соединение.

Совет: Желательно обеспечить возможность снятия крана с отопительной магистрали для профилактической проверки или ремонта. Такую проверку рекомендуется выполнять перед началом каждого отопительного сезона.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

Совет: Клапан с автономным терморегулятором обойдется дешевле, нежели модель с электроприводом. Да и безопасность у такого устройства будет выше. Также учтите, что клапан с внешним контроллером — это практически самый дорогой вариант такой арматуры.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

okanalizacii.ru

принцип работы термостатического смесительного в системе, установка и подключение, как работает

Трехходовой клапан — это вид запорной арматуры.

Она предназначена для смешивания или перенаправления потоков для достижения нужной температуры теплоносителя.

Устройства применяются для создания разделительных или смесительных узлов

магистралей отопления вне зависимости от их вида и температурных условий.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Трехходовые клапаны для отопления: что это такое?

Термовентиль подготавливает теплоноситель с заданными параметрами и применяется:

  • для управления системой подогреваемого пола;
  • с целью регуляции и контроля отопления в комнатах одного здания, в том числе между этажами;
  • для создания отопительных систем в нескольких отдельных зданиях.

Приборы выполняют регулировку выделения тепла, изменяя количество, а не температуру теплоносителя. Благодаря этому можно выполнять обогрев помещений разной интенсивности, не меняя размер радиаторов.

Конструкция

Трехходовой клапан — металлический тройник с тремя патрубками, сверху оснащённый шайбой регулировки. В смесительном кране два впускных отверстия и одно — выпускное. В разделительном — два выходных патрубка и один входной.

Для изготовления корпуса используются латунные сплавы, чугун, а также другие материалы с антикоррозийным покрытием.

Фото 1. Металл

ogon.guru

Трехходовой клапан для отопления с терморегулятором: схема работы

Тщательно продуманная система отопления гарантирует комфортные условия проживания. В её состав, кроме основных элементов, к которым относится котёл, трубопровод, батареи, входит специальная запорно-регулирующая арматура. Особого внимания заслуживает трёхходовой клапан для отопления с терморегулятором. Схема и принцип его работы зависят от конструктивных особенностей конкретной модели. Предлагаем ознакомиться с основными видами устройств, предлагаемых ведущими производителями.

Трёхходовой клапан позволяет стабилизировать систему отопления

Читайте в статье

Для чего необходимо регулировать тепловой поток в системе отопления

Наличие трёхходового клапана с терморегулятором позволяет повысить эффективность системы отопления. С его помощью регулируется тепловой поток, и, как следствие, обеспечивается комфортная температура воздуха в помещении.

На первоначальном этапе проектирования системы отопления в обязательном порядке выполняется расчёт, учитывающий квадратуру конкретной комнаты и существующие теплопотери. Его результаты станут исходными данными при выборе мощности и типа приобретаемого оборудования исходя из требуемой производительности отопительного контура.

Даже самые точные расчёты не могут гарантировать стабильность работы системы на протяжении всего отопительного сезона. На работу радиаторов оказывают влияние:

  • солнечная активность;
  • скорость ветра;
  • изменение температуры снаружи дома;
  • приборы, вырабатывающие тепло в процессе эксплуатации.

Каждый из перечисленных факторов способен нарушить температурный баланс в комнате. Восстановить его можно путём изменения параметров теплоносителя, транспортируемого по отопительному контуру.

Возьмите на заметку:

Регулирование теплового потока позволяет поддерживать комфортную температуру в доме

Трёхходовой клапан для отопления с терморегулятором: схема подключения, назначение, сферы применения

Клапан к системе отопления подключается в той точке, где происходит деление потока на два контура. У первого потока температура постоянная, у второго – может изменяться. Постоянная температура у того контура, где качество и объём теплоносителя должен быть неизменными.

Для такой запорной арматуры характерна широкая сфера применения. Электромагнитные устройства и трёхходовые клапаны с термоголовкой монтируются на современных магистралях. С их помощью производится корректировка соотношения смешивания двух потоков жидкости. При этом объём теплоносителя и мощность системы остаются неизменными.

Схема подключения трёхходового клапана

В быту наиболее востребованы смесительные приборы, позволяющие отрегулировать температуру теплоносителя. Последний может транспортироваться не только по трубопроводу системы отопления, но и внутри тёплого пола. Наличие специального клапана позволяет контролировать температурные параметры без особых проблем.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Введение в состав системы отопления трёхходового клапана позволит стабилизировать её работу и обеспечит уменьшение эксплуатационных затрат.»

Для некоторых отопительных систем данное устройство является необходимым. Трёхходовой смесительный клапан для тёплого пола позволяет избежать перегрева напольного покрытия с поддержанием температуры на комфортном уровне. Такие регулирующие устройства актуальны для системы водоснабжения. С его помощью можно поддерживать температуру потока на требуемом уровне.

Поддерживать температуру на заданном уровне несложно

Предел регулировки теплового потока

Принцип работы трёхходового кранане позволяет изменять температуру радиатора бесконечно. Степень нагрева теплоносителя может меняться в установленном пределе, численное значение которого продиктовано техническими характеристиками устройства. Максимальная теплоотдача продиктована характеристиками конкретного радиатора.

Предел регулирования температуры ограничен конструктивными особенностями

Устройство и принцип работы трёхходового клапана в системе отопления

Трёхходовой клапан представляет собой латунный либо бронзовый тройник с регулировочной шайбой, располагающейся на верхней части запорной арматуры. Под шайбой находится термочувствительное устройство, с помощью которого активируется рабочий шток, располагающийся в конусообразной направляющей, закреплённой в седле. Такие клапаны называют седельными. Вместо штока может использоваться вращающийся шар либо сектор. Изделия с таким механизмом называют поворотным. В состав трёхходового клапана, кроме перечисленных компонентов, входит уплотнительный компонент, а также камера разгрузки по давлению, являющаяся основными элементом.

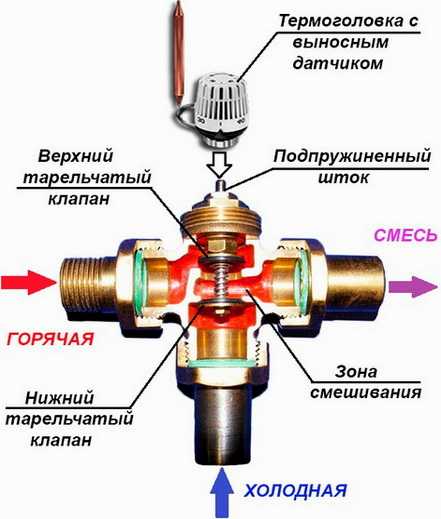

Устройство трёхходового клапана

Принцип работы трёхходового клапана в системе отопления продиктован его назначением. Данная арматура позволяет смешивать либо разделять потоки. С помощью разделительного клапана регулируется объём теплоносителя. При необходимости, некоторое количество жидкости вместо прямого пути направляется по байпасному. В этом случае два патрубка являются выходными, а один – входным.

Принцип работы обусловлен конструктивными особенностями

Смесительное устройство с термоголовкой в процессе работы смешивает потоки, добавляя в более горячий теплоноситель холодный либо наоборот. В результате степень нагрева теплового потока меняется в зависимости от того, в каком соотношении смешивался горячий и холодный поток. У таких систем два патрубка являются входными, а один – выходным.

Использование трёхходового клапана для твердотопливного котла актуально, если вначале топки выпадает конденсат. При его наличии удаётся временно отсечь холодный теплоноситель, пустив часть нагретой жидкостипо короткому контуру.

Актуален для твёрдотопливных котлов

Основные функции трёхходового клапана в системе отопления

Запорная арматура данного вида обладает широкими функциональными возможностями. Прежде чем отдать предпочтение конкретной модели, стоит познакомиться с особенностями качественной и количественной регулировки системы отопления. В зависимости от выбранного варианта решается вопрос о типе приобретаемого клапана.

С конструктивными особенностями приобретаемого клапана стоит определиться заранее

Поддержание комфортной температуры

Отрегулировать количество тепла, выделяемого радиаторами, можно двумя путями:

  • изменив режим работы радиаторов;
  • количественно отрегулировав объём выделяемого тепла.

Оба способа предполагают определённое воздействие на жидкость, циркулирующую по трубам. Предлагаем ознакомиться с возможными вариантами и их отличительными особенностями.

Основная функция: поддержание комфортной температуры

Изменение режима работы радиаторов

Если необходимо отрегулировать микроклимат во всём доме, иногда бывает достаточно изменить режим работы отопительного оборудования, чтобы увеличить или уменьшить температуру теплоносителя, проходящего через радиаторы. В результате батареи начнут отдавать больше либо меньше тепла, в зависимости от желаемого изменения.

Количество тепла, отдаваемого радиаторами, можно увеличить

Количественная регулировка теплового потока

Не каждый котёл позволяет изменить степень нагрева теплоносителя, проходящего через радиаторы. Добиться желаемого эффекта можно путём регулировки его количества. С такой ситуацией позволяет справиться трёхходовой регулирующий клапан.

При его наличии в системе отопления можно изменить количество воды, проходящей через контур. В результате радиатор начинает отдавать больше либо меньше тепла, в зависимости от выбранного ограничения.

Допустима установка трёхходового клапана отдельно от регулятора температуры. Однако для частного дома или квартиры предпочтительным вариантом является установка комбинированной арматуры.

Регулирующие устройства позволяют увеличить температуру теплоносителя

Типы исполнительного механизма трёхходовых клапанов

Производители предлагают устройства с различным типом исполнительного механизма, определяющим принцип работы клапана.

Типы исполнительного механизмаПринцип функционированияУстройства
СедельныйИмеет шток, который в процессе работы совершает поступательные движения вверх-вниз.Седло, расположенное внутри корпуса, перекрывается конусом, закреплённым на выходной части рабочего штока.
ПоворотныйЕсть шар или сектор, способный совершать вращательные движения.В процессе работы шар, имеющий специальный проём, закрывает или частично открывает проём между патрубками.

Внимание! Для бытовых целей можно смело приобретать клапан с поворотным исполнительным механизмом.

Устройства с поворотным механизмом актуальны для бытовых систем

Типы приводов трёхходовых клапанов

Трёхходовые клапаны оснащаются приводами различного типа. Выбор конкретного варианта оказывает непосредственное влияние на удобство эксплуатации системы отопления загородного дома. Предлагаем ознакомиться с каждыми из них и их особенностями.

Трёхходовые термостатические смесительные клапаны

Такой тип нашёл наибольшее распространение при оснащении бытовых систем отопления. По принципу действия смесительные трёхходовые клапаны могут быть:

  • прямыми;
  • косвенными.

Датчиком системы является щуп, находящийся внутри трубопровода. Как только температура теплоносителя начнёт возрастать, жидкость, находящаяся внутри «сильфона», расширившись, надавит на шток клапана. При уменьшении температуры теплоносителя шток будет совершать обратное движение.

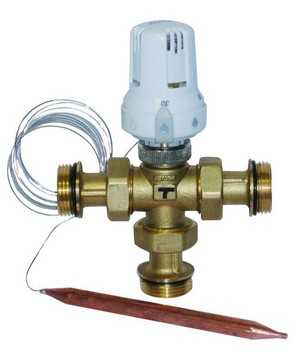

Трёхходовое термостатическое устройство

Трёхходовые клапаны с электроприводом

Электрический привод в устройствах может быть различного типа. Производители предлагают:

  • трёхходовые краны с электроприводом, в качестве которого выступает электрический магнит;
  • трёхходовые клапаны с сервоприводом, базой которого является электрический мотор.

Температурные датчики либо управляющий контроллер напрямую передают команду исполнительному узлу. С точки зрения точности регулирования теплового потока, наиболее эффективными являются трёхходовые клапаны с электроприводом.

Внимание! Если в комплект поставки трёхходового клапана не входит привод, его всегда можно приобрести дополнительно, выбрав модель с подходящими характеристиками.

К преимуществам такой арматуры стоит отнести стабильность циркуляции теплового носителя, независимо от положения штока. Однако уменьшить расход с его помощью не получится.

Клапан с электроприводом

Разновидности терморегуляторов для радиатора

Монтаж данных устройств осуществляется на проходные пробки радиаторов. Они позволяют перекрыть поток теплоносителя, который проходит через батарею. При необходимости, проход может быть перекрыт полностью.

В зависимости от способа установки,клапаны для отопления могут быть:

  1. Механическими. Сильфон и возвратная пружина обеспечивают движение штока. Предустановку выполняют на рукоятке с делением.
  2. Ручными. По принципу работы аналогичны обычному крану. При необходимости, термоголовка может быть заменена на устройство с автоматическим режимом работы при изменении условий работы.
  3. Электронными. Работают от батареек. Имеют цифровую панель. Позволяют запрограммировать режим работы в зависимости от температуры теплоносителя.

Терморегуляторы принято делить на:

  • жидкостные и газовые, в зависимости от того, какое активное вещество находится в сильфоне;
  • для одно- и двухтрубных систем, в зависимости от назначения;
  • прямые и угловые.
Терморегуляторы для радиатора имеют различное конструктивное исполнение

Статья по теме:

Терморегулятор для радиатора отопления. В статье подробно рассмотрим конструкцию, современные модификации, особенности применения, параметры устройств для радиатора, обзор современных моделей и секреты правильной установки регулятора самостоятельно без ошибок.

Принцип работы терморегулятора

На эффективность работы регулятора влияют точность и скорость реакции термоголовки на выполненные изменения. Чем быстрее устройство позволяет изменить режим работы системы и оперативнее обеспечить внесение изменений в её функционирование, тем больше за него придётся заплатить.

Основными элементами терморегуляторов являются вентили (клапаны) и термоголовка. Принцип работы устройства зависит от вида используемого элемента.

ЭлементФункциональные возможностиУстройствоПринцип действия
Вентили либо клапанЗапирающий механизмВключает седло, конус, шток.Уменьшение потока обеспечивается движением рабочего штока, который, задвигаясь, уменьшает зазор между конусом и седлом. Если надо увеличить поток, шток совершает обратное движение для увеличения величины зазора.
ТермоголовкаУправление штокомВнутри «сильфона», имеющего цилиндрическую форму, помещено термочувствительное вещество.Используется принцип теплового расширения газа и жидкости. Горячий теплоноситель воздействует на вещество, находящееся в «сильфоне», заставляя его расширяться. В результате начинает двигаться поршень, соединённый с «сильфоном» специальной пружиной. Поршень оказывает воздействие на шток, заставляя его двигаться в нужном направлении.
Принцип работы терморегулятора зависит от его конструктивных особенностей

Преимущества и недостатки трёхходовых клапанов с терморегулятором и электроприводом

Клапаны данного вида являются наиболее удачными вариантами такой запорной арматуры. К их основным преимуществам стоит отнести:

  1. быстрый отклик системы отопления на внесённые изменения;
  2. простота корректировки режима работы;
  3. возможность регулиро

housechief.ru

Клапан трехходовой для отопления

Трехходовой клапан – это специальный фитинг, предназначенный для смешения или разделения жидкостей.

Оборудование такого типа широко применяется в системах водоснабжения и отопления. Более того, которые трубопроводы отопления без трехходовых кранов и вовсе невозможно эксплуатировать в полной мере.

Латунный трехходовой клапан

Что же они собой являют и какие задачи выполнят? Сейчас узнаем.

Cодержание статьи

Назначение и особенности

Рассматривая стандартный двухходовый клапан или кран, мы видим фитинг, соединяющий две трубы. Краном или клапаном его называют по причине наличия возможности в любой момент это соединение перекрыть, за счет вращения или смещения всего одного элемента.

Достаточно повернуть ручку, и дело сделано. Двухходовые модели кранов встречаются на каждом более-менее протяжном трубопроводе. Трехходовой клапан – имеет несколько иные задачи, хотя во многом их предназначения схожи.

Трехходовой клапан управляет не одним, а сразу двумя потоками. Он может смешивать их, контролировать температуру, разделять, перенаправлять и т.д.

Самый популярный и часто встречаемый образец – трехходовой клапан Esbe для отопления, иногда его еще называют балансировочным, смесительным, регулирующим или термостатическим.

Конструкция

Клапан такого типа имеет довольно тривиальную конструкцию. Он состоит из:

  1. Корпуса.
  2. Запорного элемента.
  3. Уплотнителей.
  4. Ручки переключателя.
  5. Автоматики, датчиков и другой электроники (необязательно).

Прежде чем купить такой клапан нужно определиться с его свойствами и конструкцией. Чем надежнее конструкция, тем дольше он вам прослужит. А для системы отопления, функционирующей на постоянной основе, надежность конструкции и долговечность – ключевой момент.

Конструкция клапана в разрезе

Корпус клапана делается из стали или латуни. Латунь предпочтительнее, так как имеет лучшие характеристики и в общем, намного долговечнее стали, особенно в сантехнической сфере.

Трехходовой клапан на системе отопления предназначенный для подключения котла или любого другого отопительного инструмента имеет два входа и один выход. Входы принимают воду с разных труб, а выход подает ее дальше.

Запорным элементом в клапане выступает шаровый механизм, задвижка с седелками или золотник. С его помощью осуществляется регулировка и смешение потока из двух веток в одну, таким образом перенаправляя носитель так, как нам того требуется.

Дабы избежать протеканий и улучшить качество трехходовых отопительных клапанов все элементы внутри корпуса оборудуют уплотнителями, преимущественно резиновыми. Уплотнители наклеивают на любое уязвимое или потенциально уязвимое место.

Ручка переключателя может быть обычным механизмом, с двумя крайними рабочими позициями, а может и являть собой полноценный вентиль, не только механический, но и с электроникой. Переключатель позволяет настроить работу клапана так, как нам необходимо.

Что же до последнего пункта, то он вовсе необязателен. Современные образцы оборудуют большим количеством электроники. Используют: электронные приводы, соленоидные переключатели, электромагнитные конструкции, датчики, системы автоматического или дистанционного контроля. Вся эта начинка предназначена для улучшения функциональности клапана и всей системы в общем, однако ставят ее не на каждый образец.

Принцип действия и применение

Поговорим о том, как же следует использовать краны или клапаны для улучшения производительности твердотопливного котла.

Для примера возьмем стандартную отопительную систему в частном доме, работающую за счет твердотопливного котла средней мощности.

Система отопления функционирует с помощью котла, нагревающего воду и подающего ее в трубы. По трубам вода растекается, подается на радиаторы, теплый пол и т.д.

Распределение жидкости

Подающая труба с только что нагретым носителем называется трубой подачи. Вода проходит по трубе подачи полный цикл и по трубопроводу возвращается по трубам обратки или обратной подачи к котлу с другой стороны.

После прохождения всей отопительной ветки носитель отдает часть своего тепла трубам, радиаторам и другими отопительным приборам. В нагревательной камере твердотопливного котла регистрируется снижение температуры, снова запускается процесс обогрева и все происходит по новой.

Каждый цикл заканчивающийся запуском котла – это потраченные ресурсы. Если мы говорим про использование котла твердотопливного, то еще и время, затраченное на поддержку в нем нужной температуры.

Очевидно, что количество запусков в целях экономии хотелось бы сократить. Вот где нам и пригодятся трехходовые клапаны.

Эти умные фитинги внедряют в ветки отопления, сводя трубы подачи и обратки в одном месте. В образуемом узле происходит так называемое смешение, то есть подогретая жидкость подмешивается к жидкости из труб обратки, поднимает ее температуру до нужного уровня и подает дальше в систему.

Само использование твердотопливного или обычного котла в таком случае сводится к регулярному, но менее частому и более экономному подогреву жидкости и подаче ее на клапан.

Подключение клапана к трубе подачи и обратки

В чем преимущества такого подхода? В уменьшении количества затраченных ресурсов. Не факт что на обратной подаче вода сильно снизила температуру, не факт что ее полноценный обогрев вообще нужен. Если смешать в клапанном узле, то можно избежать лишних затрат ресурсов, повысив общую эффективность и производительность схемы отопления.

Доказано, что правильно установленный и настроенный трехходовой фитинг снижает количество затраченных на отопление ресурсов на 20-30%. А если он еще и автоматический, то экономия может доходить до 50% и больше.

Преимущества автоматики

В магазине перед вами наверняка встанет вопрос, стоит ли купить продвинутый автоматический клапан, или обойтись его более дешевыми аналогами.

Решать, конечно, вам, мы только отметим, что чем лучше работает автоматика, тем больше вы сэкономите. Качественные автоматические клапаны имеют датчики контроля температуры в корпусе, их можно настроить так, чтобы устройство смешивало воду так, как вам того хочется, а если температура все еще недостаточна, то запускало котел в усиленном режиме.

Клапан с автоматикой

Наличие датчиков и автоматики также избавляет вас от необходимости время от времени диагностировать работу устройства. Исключения составят поломки, но от них, к сожалению, никуда не денешься. Любая техника ломается, а чем больше в ней сложных деталей, тем больше вероятности образования поломки.

Советуем вам перед тем как купить устройство, оценить все его свойства, конструкцию и функции. Убедитесь в том, что его функционал вас полностью удовлетворяет и, что очень важно, не делает ничего лишнего. Переплачивать за лишние возможности – не лучший способ экономии.

Старайтесь покупать только клапаны качественные, от продвинутых производителей. При покупке стоит обратить внимание на клапаны Danfoss, Stad, Cimberio и т.д. Стоит она на порядок дешевле китайских аналогов, зато прослужит вам дольше и проблем от нее не будет.

Выбор клапана для отопления (видео)

Расценки

Что же до конкретных расценок, то есть зависимость от множества факторов. Учитывается используемый материал, количество технологий, имя производителя, назначение клапана и т.д. Качественный ручной образец с простейшим распределителем стоит от 10 до 20-25 долларов.

Другое дело, модели автоматические. Чем больше на них датчиков, систем внутреннего контроля и прочих подобных примочек, тем дороже они стоят. Простейшая автоматика обходится в 30-50 долларов, а если брать действительно качественную и продвинутую модель, то ее реально купить по цене от 60 долларов за единицу.

Учтите также, что продвинутые автоматические клапаны следует сочетать с котлом, имеющим соответствующий функционал, как-то возможность принимать данные с удаленных датчиков и т.д. Только в такой связке реально добиться от схемы отопления максимальной эффективности вместе с удивительной экономией.

Другие похожие статьи по теме:

trubypro.ru

Трехходовой клапан для отопления с терморегулятором: принцип работы, функции, виды

Водяное отопление заключается в передаче тепла по замкнутой цепи. Насосы перекачивают горячую воду из котла в трубы, а затем в радиаторы. Она отдаёт тепло помещению и возвращается назад. Так цикл повторяется. Трёхходовой клапан для отопления с терморегулятором — небольшая, но чрезвычайно важная часть отопительной системы. Такой клапан является видом запорно-регулирующей арматуры и нужен, чтобы перекрывать, регулировать, распределять поток воды.

Роль клапана в системе


При проектировании зданий мощность приборов отопления подбирают исходя из площади и других факторов. Но эти расчёты не могут гарантировать, что в помещении всегда будет комфортная температура. Её может повысить или понизить множество факторов, например, сильный ветер, скачки температуры на улице. Солнце через окна с южной стороны дома может излишне нагревать помещение снаружи, а бытовые электроприборы, плита, духовка — изнутри. В таких ситуациях спасает трёхходовой клапан с терморегулятором. Благодаря ему в помещении поддерживается комфортная температура и вместе с тем отопительная система используется экономно.

Как повысить/понизить температуру с помощью трёхходового крана

  • Отрегулировать температуру воды, поступающей в радиатор. Это возможно, только когда дом отапливается отдельным котлом.
  • Изменить количество воды, поступающей в батареи. Способ подойдёт и владельцам автономных котлов, и хозяевам квартир, которые отапливаются городскими котельными. Разумеется, в случае централизованного отопления увеличивать поступление воды можно только в пределах, предусмотренных системой.

Трёхходовой кран: принцип работы



Трёхходовые клапаны изготавливают из разных сплавов, например, латуни, бронзы. Смесительный клапан очень похож на тройник с шайбой для изменения температуры сверху. Он имеет три патрубка и работает по принципу смесителя. Один вход — для поступления горячего теплоносителя. Через второй патрубок проходит обратка, т. е. остывшая вода. Третий предназначен для выхода смеси нужной температуры. Внутри крана находится закрытая ёмкость цилиндрической формы, заполненная термочувствительным веществом. При нагревании вещество (газ или жидкость) увеличивается в объёме. Расширяясь, оно давит на исполнительный элемент терморегулятора и приводит механизм в работу.

Трёхходовые краны с терморегулятором отличаются типом исполнительного элемента. Они делятся на седельные, шаровые и секторные.

1) Седельный механизм. ​

В кране имеется шток, выходящий за пределы корпуса. На конце штока закреплён конус, входящий в седло. Отсюда и название механизма — седельный. Вода идёт по патрубкам — переднему и правому — и чтобы изменить температуру, из левого к ней подмешивается охлаждённый или горячий теплоноситель. Когда цель достигнута, на шток давит внешний привод. Конус покидает седло, освобождая место между тремя патрубками. Пока фронтальный патрубок открыт — процесс продолжается.

2) Шаровой механизм.

Клапан действует по идентичной схеме, только вместо седла и конуса — шар с проёмом. Привод вращает шток с закреплённым на нём шаром. Именно шар открывает и перекрывает движение воды между патрубками.

3) Секторный механизм.

Работает по сходному принципу, как и шаровой, только на конце штока находится сектор. Он наполовину или полностью перекрывает один или два потока теплоносителя.

Виды трёхходовых клапанов

  • Смесительные. Подмешивают к потоку горячей воды охлаждённую, чтобы понизить температуру. Имеют два входных патрубка и один выходной. Используются в системе водяных полов.
  • Разделительные. Делят поток теплоносителя на два, не меняя их температуру. Имеют один впускной патрубок и два выпускных. Используются, когда нужно разделить воду на два отопительных контура.

Приводы трёхходового клапана

Привод обеспечивает движение штока и всего смесительного клапана.

  • Термостатический привод. Термочувствительный элемент, замкнутый в специальной ёмкости, при повышении температуры расширяется. Он давит на шток и приводит в движение весь механизм. Бытовые трёхходовые краны, небольшие по диаметру, оснащены именно таким приводом. Но его нетрудно снять и заменить другим типом устройства.
  • Термостатическая головка. Она имеет собственный чувствительный к температуре элемент. Чтобы регулировать работу клапана в зависимости от температуры воды, термоголовка имеет температурный датчик. Он соединяется с приводом при помощи капиллярной трубки и находится в трубопроводе. Регулировка термостатической головкой считается более точной.
  • Электропривод под управлением контроллера. Он оснащён датчиками, который постоянно проверяют температуру теплоносителя. Если она повышена, датчики сигнализируют об этом контроллеру. Регулировка с помощью такого привода наиболее точная.
  • Сервопривод. Контроллер отсутствует. Вместо этого, привод, получив информацию от температурного датчика, управляет клапаном напрямую. В основном идёт в комплекте с секторными и шаровыми кранами.

Трёхходовой клапан в системе отопления

Установка трёхходового клапана на тёплый пол

Радиаторы рассчитаны на очень высокую температуру — от +75 до +95. В квартиру из городской котельной поступает вода именно такой температуры. Тёплый пол не может быть горячее +35 градусов. Это максимум, прописанный в санитарных нормах. Но рабочая температура тёплого водяного пола составляет примерно +50. Это связано с тем, что часть тепла трубопровод тёплого пола отдаёт стяжке, часть — напольному покрытию. Воду, поступающую в трубопровод системы тёплого пола, нужно немного остудить. Если этого не делать, то можно обжечься и повредить покрытие.

При подключении тёплого водяного пола не обойтись без трёхходового смесительного клапана. Горячая вода из радиатора проходит через такой клапан, температура снижается. В результате в трубопровод водяного пола поступает теплоноситель нужной температуры. Трехходовый клапан подключают к отопительному контуру пола согласно схеме. Самой производительной считается последовательная схема.

На пути горячего теплоносителя к коллектору находится трёхходовой клапан с термостатом. Если температура входного потока превышает допустимую для тёплого пола, то срабатывает клапан. Холодная обратка подмешивается к горячей. Когда температура достигает нужного значения, термостат заставляет клапан сработать снова.

Установка трёхходового клапана на твердотопливный котёл

Если дом отапливается твердотопливным котлом, то достигнуть того, чтобы температура теплоносителя была неизменна, сложно. Прямое подключение котла к системе — это ошибка. Когда он не разогрет, а во входящий трубопровод поступает холодная вода, то образуется конденсат. Смесь пепла с конденсатом образует на стенках топки нагар — наросты, которые очень непросто удалить. Из-за нагара ухудшается теплообмен, снижается эффективность работы котла.

Ещё одна проблема — внезапное отключение электричества. В таком случае, отключается насос и снова возникает скачок температуры. Котлы, особенно чугунные, очень чувствительны к таким перепадам. Поэтому подключение котла к системе требует использования трёхходового смесительного крана. Он заставляет воду проходить по малому кругу до тех пор, пока она не достигнет нужной температуры.

Функции трёхходового клапана на твердотопливном котле

  • Распределение. Клапан распределяет входной поток на два отопительных контура, которые работают при одинаковой температуре. В таком случае кран имеет один входной и два выходных патрубка.
  • Смешивание. Клапан даёт возможность подключить к котлу систему пола с подогревом. Теплоноситель для тёплого пола и для радиаторов должны иметь разную температуру. Поэтому у трёхходового клапана для тёплого пола — два патрубка на вход горячей и холодной воды и один патрубок на выход.

Трёхходовой термостатический смесительный клапан незаменим в системе водяного отопления. Он позволяет регулировать температуру. При установке тёплого пола необходимо подключить трёхходовой кран по последовательной схеме. Он поддерживает разную температуру в радиаторах и в трубопроводе водяного пола. Без трёхходового термостатического крана невозможна нормальная работа твердотопливного котла.

remontoni.guru

Смесительный клапан трехходовой, как применяется

Смесительный клапан смешивает потоки с разными температурами, позволяет на выходе получить нужную температуру. Важность устройства большая. Именно смесительные клапана  поддерживают требуемую  температуру теплоносителя — и для всего дома, и для теплого пола и возможно в какой то точке или  контуре при необходимости.

Трехходовой смесительный клапан с сервоприводом



Трехходовой клапан может смешивать или разделять потоки

Трехходовые клапана принципиально различаются по внутреннему устройству и действию. Одна разновидность может смешивать два сходящихся потока, другая, наоборот, — разделять.

Специалист рекомендует: на корпусе клапана нанесены стрелки указывающие направление движения жидкости. Необходимо внимательно отнестись к выбору и представлять, что предстоит делать клапану в схеме — разделять или смешивать.

Путаница возникает потому, что оба устройства позволяют добиться одинакового результата. Выбор лишь в месте установки. Например, установленный на подаче распределительный клапан, будет часть потока сбрасывать на обратку. Наоборот — на обратке смесительное устройство примет такую же часть потока с подачи. В обоих случаях устройства создадут одинаковую температуру. Но если пользователь перепутает места установки (названия клапанов) — то ничего не создастся.

Также имеется еще другое похожее оборудование, которое не является смесительным, а просто переключающим —  трехходовые  шаровые клапаны поворотного действия, которое здесь не рассматривается.



Особенности работы двухховодого клапана

Подобный результат в отдельных гидравлических схемах может дать и применение двухходового регулировочного клапана. Принцип заключается в том, что это  устройство регулирует количество проходящего теплоносителя (расход жидкости) только в одной ветви смесительного узла. Например, устанавливается на байпасе и регулирует расход через него по температуре на обратке, что возможно при стабильной разности давлений между подачей и обраткой, которая обычно создается отдельным насосом для данного узла. Двухходовые клапана дешевле, поэтому их установка по возможности целесообразней.



Как смесительный клапан работает в паре с термоголовкой

Термоголовка умеет при изменении температуры вдвигать или выдвигать шток. Установленная на трехходовой клапан, она будет регулировать его положение, в зависимости от температуры. Если речь идет об измерении температуры теплоносителя, то применяются термоголовки с выносной термоколбой (датчиком температуры), которая устанавливается на трубе в том месте, где должны выполняться измерения.

Управляясь колбой, термоголовка будет изменять положение клапана таким образом, чтобы была достигнута заданная температура, — настройка выполняется поворотной ручкой на устройстве. Далее на практических примерах рассмотрим принцип действия трехходового клапана с термголовкой.



Регулировка температуры теплого пола с помощью смесительного клапана

На приведенной схеме имеется двухходовой регулировочный клапан, которым изменяется температура в системе теплых полов, со своим насосом. Производители подобного оборудования предлагают сразу готовые решения — насосно-смесительные узлы, которые умеют создавать на выходе +30 — +55 градусов при стабильном давлении для работы теплого пола , когда на входе от котла — +60 — +80 град.



Стабилизация работы и защита твердотопливного котла

Для всех котлов желателен режим работы, при котором температура в обратке не ниже +60 град, тогда теплообменник окажется теплее чем точка росы и на нем не будет образовываться влага. Особенно важно это для твердотопливных котлов, работающих на инерционную систему отопления частного дома, когда в газах много разных веществ в результате смешения которых с водой образовываются кислоты, смолы, засоряющие и разрушающие котел. Трехходовой клапан с термоголовкой спасает положение и поддерживает на обратке нужную температуру.



Установка стабильной температуры для всего дома

Если в системе отопления присутствует теплоаккумулятор — буферная емкость, то тогда, не зависимо от работы твердотопливного котла, можно поддерживать на подаче в дом условно- стабильную  температуру, например +70 град С. Регулировка может осуществляться и автоматизированной системой с термостатом (измерителем комнатной температуры), который управляет сервоприводом. Система может быть с плавной регулировкой напряжения — регулировка клапана будет в зависимости от напряжения, что предпочтительнее, когда речь идет о регулировке температуры всего дома,  по сравнению с дешевыми вариантами сервопривод-термостат по типу «включил-выключил».



Какой смесительный клапан выбрать

Выбор смесительного клапана осуществляется в комплекте с другим оборудованием, в точности с требованиями проекта.  Исходными данными для выбора клапана, как минимум являются диаметры подключения, способ управления (выдвижной-поворотный), тип устройства (смесительный — распределительный), расход, температура… и др.





teplodom1.ru

кран ЭСБЕ для теплого пола, разновидности, преимущества

Содержание:

Несмотря на простую конструкцию, трехходовой клапан esbe относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Приспособления данного типа представлены в продаже в нескольких разновидностях.

Общая информация

Трехходовым клапаном называют устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения в состав отопительной системы прибор будет выполнять функцию хорошо известного крана-смесителя, задача которого заключается в переключении или смешивании потоков.


Благодаря трехходовому клапану эсбе достигаются следующие результаты:

  1. Перенаправление потоков из разных сетей.
  2. Рабочая жидкость приводится к необходимому температурному показателю при помощи смешивания холодной и горячей жидкости.
  3. Динамическое перенаправление дает возможность получить струю стабильной температуры.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.


Работа прибора происходит примерно так:

  1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
  2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

  • Гидроприводные.
  • Электроприводные.
  • Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.


Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа имеющихся в продаже трехходовых устройств применяется одна схема подключения. Для примера можно рассмотреть установку трехходового крана esbe. Лучше начать с водопроводной системы, где смесительные краны встречаются чаще всего. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодный и горячий потоки обладают различным давлением, что провоцирует перепады. В результате этого может возникать обратный поток. Системы с клапанами ESBE полностью безопасны в этом отношении.


В отопительных системах приборами данного типа могут оснащаться всего три участка:

  • Смесители системы «теплый пол».
  • Входящая в котел труба. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
  • Выходящая труба, для уменьшения подачи нагретого теплоносителя.

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.


 Для выхода из такого положения обычно применяется два варианта действий:

  1. Заужается вторая линия.
  2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.


С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «Какой трехходовой клапан для твердотопливного котла лучше выбрать, принцип работы и устройство»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.


teplospec.com

Клапаны трехходовые – Трехходовой клапан принцип работы — Школа по утеплению дома

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
