Как выбрать трап для душа.


Душевые зоны индивидуального планирования в последнее время чрезвычайно популярны в дизайне современных ванных комнат. Счастливые владельцы просторных жилищ, обустраивая в своей ванной комнате душевую зону по собственному проекту, создают новые и интересные планировочные решения, воплощая в жизнь свои индивидуальные предпочтения. Владельцы малогабаритных санузлов, отказываясь от ванны в пользу компактного душевого уголка, решают проблему экономии и оптимального использования пространства.


Какой бы ни была по размерам и форме ваша будущая душевая зона, для ее обустройства вам будет необходим качественный, надежный и, желательно, красивый внешне сливной трап.


Душевой сливной трап – это специальный элемент сантехнических коммуникаций, предназначенный для отвода воды в систему канализации. Как правило, душевые трапы устанавливаются непосредственно в пол.  Хотя сегодня существуют модели трапов и встраиваемые в стену. Конструктивно душевой трап состоит из корпуса, сифона, отводной трубы, затвора (мокрого или сухого) и декоративной накладки.


Душевые лотки и дренажные каналы.


Душевым лотком или дренажным каналом называют разновидность сливных трапов вытянутой формы. Так называемый дренажный канал или лоток выполняет абсолютно ту же самую функцию, что и классический душевой трап, просто конструктивно по-другому устроен и выглядит немного иначе. Верхняя водозаборная часть представляет собой узкий продольный канал. Канал может быть разной длины (от 30 до 120 см). Как и традиционный трап, он также сверху накрывается решеткой или декоративной накладкой. Душевые каналы можно монтировать по ширине или по длине душевой зоны, у входа или вдоль стены. Преимуществами сливных каналов и лотков можно считать их высокую пропускную способность и большую площадь сбора воды. Именно такое сливное оборудования рекомендуется устанавливать в душевых зонах с большим объемом подачи воды, например, оснащенных «ливневыми» душами или душами-водопадами. Примечателен также стильный современный дизайн дренажных каналов и лотков, которому производители уделяют немало внимания. По  стоимости душевой канал обойдется дороже по сравнению с обычным сливным трапом с квадратной или круглой решеткой.


Виды затворов.


Все душевые трапы оснащаются затвором. Затвором называется специальная конфигурация сифона, предотвращающая проникновение запахов из канализационной системы в помещение через отверстие трапа. Существует два основных вида затворов: мокрый (гидрозатвор) и сухой затвор.


Мокрый затвор (другое название —  гидрозатвор) блокирует проникновение запахов из канализации с помощью водяной пробки. Трапы с таким типом затвора рекомендуются для установки в душевых зонах с регулярным использованием, не менее 2 раз в неделю. Если душ используется реже, водяная пробка может высохнуть и перестанет выполнять блокирующие функции. При редком использовании возможен и другой неприятный вариант  –  вода может не высыхать, а «застаиваться и сама становиться  источником не очень приятного запаха в помещении. Сухой затвор удерживает запахи из канализационного слива с помощью воздушной прослойки. Но изделия с таким видом затвора сегодня на рынке встречаются весьма редко. Самыми надежными и совершенными считаются душевые сифоны с универсальными затворами, совмещающими сухой и мокрый способ сдерживания запахов. Сифоны такой конструкции примечательны двухуровневой защитой —  водяная пробка сдерживает проникновение запахов, а воздушная прослойка выступает  дополнительной защитной преградой.


Трапы по типу подвода канализации.


Вертикальный трап.  Душевой вертикальный трап предусматривает вертикальный подвод канализации из пола. Главный плюс устройства такого типа состоит в его особенно высокой пропускной способности, которая обусловлена беспрепятственным сливом воды. Главный минус – ограниченная сфера применения. Такой трап можно устанавливать только в таких помещениях, где есть возможность вывода канализации из пола – в частных коттеджах и домах.


Горизонтальный трап. Душевые трапы с горизонтальным подводом канализации распространены повсеместно. Такой вид трапов можно монтировать в душевых зонах и частных домов, и  типовых квартир. Слив горизонтального трапа соединяется с канализационными трубами с помощью бокового (горизонтального) подвода. Канализационные коммуникации при этом обязательно должны располагаться под определенным углом для качественного отвода воды.


Пропускная способность.


Важнейший параметр любого душевого трапа – его пропускная способность. Этот показатель обозначает объем воды, который устройство способно отвести в канализационный слив в единицу времени. Таким образом, именно от пропускной способности сифона будет зависеть, справится ли сифон с задачей быстрого и качественного отводы воды из вашей душевой зоны. Поэтому, выбирая трап, обязательно учитывайте особенности вашей душевой зоны и душевых систем, которые вы планируете устанавливать. Стандартно необходимая пропускная способность сифона рассчитывается по следующему принципу: верхняя душевая лейка диаметром 30 см в среднем подает 5-15 л воды в минуту, душ каскадного типа – 25-30 л в минуту. Но выбирать пропускную способность сифона рекомендуется всегда с небольшим запасом. В этой ситуации лучше перестраховаться, дабы не столкнуться в процессе использования со «стихийным бедствием» в виде затоплений вследствие некачественного отвода воды.


Материал изготовления.


Большинство трапов, представленных на рынке сегодня, изготавливаются из сантехнического пластика. Речь идет о корпусе и сифоне – решетка же может быть изготовлена из самых разнообразных материалов (металла, стекла, композита). Пластиковые трапы практичны, гигиеничны, долговечны, устойчивы к агрессивным воздействиям химических средств. И при этом отличаются доступной ценой. Весьма распространены также душевые трапы, полностью выполненные из нержавеющей стали – и решетка, и сам корпус. Нержавеющая сталь также отличается высокими эксплуатационными характеристиками и прекрасно подходит для использования в санитарных помещениях. Это металл гигиеничен, прочен, не поддается коррозии, легко очищается. Стоить изделие из металла будет дороже трапа из санитарного пластика.


Особенности монтажа.


Несмотря на то, что процесс установки душевого трапа не очень сложен, рекомендуется доверить его монтаж специалисту-сантехнику. Правильная установка и абсолютно герметичные соединения чрезвычайно важны во избежание протечек и затоплений.


Любой трап, так или иначе, имеет свои габаритные размеры. Средняя высота стандартного трапа около 9 см. И если в частном доме вы можете запланировать обустройство сливной системы еще на этапе строительства и проектирования коммуникаций, то в многоэтажных квартирных домах для установки трапа потребуется поднятие уровня пола на высоту самого изделия или обустройства подиума в душевой зоне. Пол при этом обязательно должен иметь небольшой уклон для качественного и полного слива. Обычно бывает достаточно 2-3% уклона.


Дизайн душевых трапов.


Вся конструкция душевого трапа встраивается в пол. Видимой частью, которая остается снаружи и идет вровень с полом, является верхняя накладка или решетка. Кроме защиты от попадания в слив крупных частиц, она выполняет еще и декоративную роль, поскольку является единственным элементом трапа, который остается на виду.


Дизайнеры фабрик-производителей в последнее время уделяют особенное внимание дизайну решеток душевых трапов. По мнению дизайнеров даже такая, казалось бы, мелочь, как решетка в полу, должна быть полноценной и гармоничной деталью общего интерьера ванной комнаты. А в некоторых случаях она может стать своеобразной «изюминкой» и его отличительной особенностью.


Решетки душевых трапов могут быть различными по форме – круглыми, квадратными, угловыми, прямоугольными. Накладки душевых дренажных каналов имеют вид тонкой изящной полосы.  Отверстия решеток трапов от разных производителей отличаются различными оригинальными  рисунками. Материалы самих накладок тоже отличаются большим разнообразием – они могут быть выполнены из металла с разным покрытием, из композитных материалов, стекла. В минималистских интерьерах ванных комнат очень органично смотрятся «невидимые» трапы. Такой слив выглядит, как тонкая, практически невидимая щель в полу. Накладка может отсутствовать в принципе,  а может быть специально предназначена для отделки таким же материалом, как и пол (керамической плиткой, мозаикой).


Одно из новейших изобретений – трапы, монтируемые в стену. Впервые такое решение предложила компания Geberit несколько нет назад. Трапы такой конструкции устанавливаются в стену в нижней ее части, на стыке с полом, и выглядят очень стильно и необычно.

greenloft.ru

Трап для душа в полу под плитку

Вы делаете ремонт в ванной комнате. Ванна вам кажется непрактичной и несовременной и вы решили вместо неё установить душевой уголок. По сути он представляет собой лёгкие стеклянные стенки, ограждающие пространство для душа. Их можно установить на уже готовый поддон, купленный в магазине, а можно сделать его самостоятельно и облицевать мозаикой по своему вкусу. В таком случае потребуется трап для душа в полу под плитку.

Душевой трап представляет собой небольшое по размерам сантехническое устройство, собирающее и отводящее в канализацию стекающую на пол воду. Многим наверняка доводилось видеть его где-нибудь в душе, хотя не все знают, что это устройство называется именно «трап»: небольшое отверстие круглой или квадратной формы, закрытое решёткой. Пол вокруг него имеет небольшой уклон, заставляющий воду стекать в трап.

Трап принципиально устроен так же и выполняет ту же функцию, что и слив ванной: собирает и направляет воду в канализацию, защищает её от попадания посторонних предметов и изолирует помещение от проникновения неприятных запахов из труб.

Преимущества и недостатки трапа для душа под плитку

Трап позволяет обустроить полноценный душ без использования душевого поддона. Вместо банального белого «корытца» небольшое декоративное отверстие в полу. Это открывает много интересных возможностей:

  • Трап помогает сделать душ в ограниченном пространстве, где не может поместиться даже самый маленький поддон.
  • Противоположный случай: душевое помещение большое или несколько рядом оборудованных душевых. Трап будет здесь самым простым и удобным решением, чтобы отводить воду в канализацию.
  • Трап устанавливается там, где на пол может проливаться вода. Например, в раздевалке перед душевой, в помещениях, где установлена стиральная машина или тому подобное оборудование.
  • Использование трапа вместо поддона или ванны открывает очень интересные возможности для дизайна.

Недостатки следуют из достоинств:

  • Монтаж трапа включает в себя множество операций и занимает много времени. Установка поддона неизмеримо проще и быстрее.
  • Хотя стоимость самого трапа меньше, чем поддона, для его правильной установки может потребоваться много дополнительных материалов. Стоимость монтажа тоже имеет значение. В итоге очень часто оказывается дешевле использовать душевой поддон.
  • Душевой трап – простое, надёжное и долговечное устройство. Если же по каким-то причинам возникнет необходимость его замены, будьте готовы к сложному и дорогостоящему ремонту.

Разновидности душевых трапов

Трапы различаются конструкцией в зависимости от места установки:

  • Трапы для установки на некотором расстоянии от стен, или точечные.
  • Угловые. Приспособлены для установки в углу помещения; могут иметь треугольную форму.
  • Пристенные трапы, решённые в виде щели для сбора вода на стыке стены и пола.
  • Линейные трапы или душевые лотки.

Эти четыре вида трапов различаются «геометрией» пола, в котором они установлены.

Так, уклон пола вокруг точечного трапа должен быть с четырёх сторон. Если трап расположен в углу, уклон образуется двумя плоскостями, направленными в сторону к трапу. Для отвода воды в сторону линейного или пристенного трапа достаточно одной наклонной плоскости.

Каждый из этих видов выпускается в разных размерах, из разных материалов, с разной формой видимой части, что ещё больше расширяет выбор.

Кроме этого трапы для душа под плитку различаются:

  • По диаметру канализационной трубы, к которой они подключаются. Для душа в быту обычно используются устройства с диаметром подключения 40 или 50 мм.
  • Трап может иметь горизонтальный или вертикальный выпуск. В первом случае канализация присоединяется сбоку, а во втором – снизу.
  • Большинство трапов имеют гидрозатвор, однако есть устройства с «сухим» затвором. Если трапом долго не пользуются вода в гидрозатворе высыхает и неприятные запахи начинают проникать из канализации в помещение. В устройствах с «сухим затвором» эта проблема решается с помощью специальных заслонок.
  • Существуют конструкции с регулируемой высотой горловины. Более компактные модели должны монтироваться строго на высоте поверхности стяжки.

Чтобы правильно выбрать трап, нужно учесть его будущее расположение и все особенности установки.

Основные принципы монтажа трапа для душа в полу

Давайте более подробно рассмотрим, как устанавливается трап для душа под плитку. Для лучшего понимания можно всю задачу по монтажу разбить на несколько более частных задач:

  • Выбор оптимального расположения трапа и его подключение к канализации.
  • Создание пола нужной геометрии: подготавливается поверхность чернового пола с нужными уклонами в сторону трапа.
  • Окончательная отделка финишными материалами, чаще всего керамической плиткой.

Теперь о решении этих задач более подробно.

Подключение душевого трапа к канализации

Канализация является частью инженерной системы дома и должна сооружаться в соответствии с требованиями нормативов. В частности, СНиП 2.04.01-85* устанавливает уклон прокладки труб диаметром 40-50 мм в бытовой сточной канализации равным 3 см на каждый метр трубы.

В большинстве случаев место для расположения трапа приходится выбирать отталкиваясь именно от имеющихся возможностей подключения его к канализации. Если нужно «сэкономить» высоту помещения следует делать горизонтальные участки труб как можно короче. А для этого место для трапа выбирают поближе к стояку.

Подготовка поверхности пола

Поверхность пола должна иметь уклон в сторону воронки трапа. Если речь идёт об устройстве душа, для быстрого отвода воды уклон должен быть равен 1,5-3 см на один метр длины пола. Там, где трап устанавливается «на всякий случай», например, в раздевалке перед душем и т.п., уклон может быть меньше.

Совет: не делайте уклон больше 3 см. На таком полу будет неудобно стоять, возрастает риск поскользнуться.

Толщина всей конструкции пола должна быть такой, чтобы в ней можно было разместить сам трап и отходящие от него трубы с необходимым уклоном.

Чистовая отделка пола

Сложность состоит в том, что пол вокруг трапа для душа под плитку имеет уклон, направленный к отверстию для воды. На небольшом пространстве пола уклоны на соседних участках будут направлены по-разному. Как облицевать столь сложную поверхность плоской и негибкой керамической плиткой?

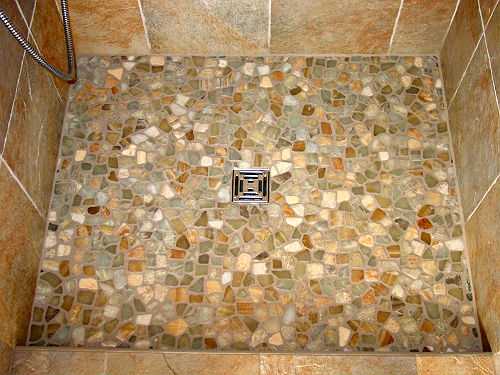

Наиболее простой ответ: использовать мозаику. Маленькие размеры элементов мозаики позволят очень плавно покрыть этим материалом даже коническую поверхность.

Не всякая плитка или мозаика годятся для отделки пола в душе. Чтобы не ошибиться, ищите такой материал, который обладает сразу двумя плохо сочетающимися свойствами:

  • Плитка для пола (особенно мокрая) не должна быть скользкой.
  • Поверхность не должна сильно пачкаться и за ней должно быть легко ухаживать.

В каждом конкретном случае эти три принципа реализуются по-своему.

Как установить трап для душа под плитку или мозаику?

Для монтажа трапа для душа в полу под плитку вам потребуются следующие материалы и инструменты:

  • Трап с боковым подключением.
  • Трубы и сопутствующие детали для подключения трапа к канализации.
  • Кирпичи для выкладывания бортиков будущего поддона.
  • Плиточный клей в количестве, достаточном для изготовления из кирпича поддона и облицовки его мозаикой.
  • Инструменты для работы с клеем: вёдра, шпателя, миксер.
  • Измерительные инструменты: рулетка, уровень.

Последовательность работы:

1. В соответствии с вышеизложенными рекомендациями определяем место установки трапа.

2. Собираем из труб и отводов трубопровод подходящей конфигурации и подключаем трап к канализационному стояку. С помощью крепёжных хомутов закрепляем трубу в нужном положении.

3. По форме стеклянных шторок душевого уголка размечаем на полу наружный периметр будущего поддона.

4. Делаем из кирпича бортики нужной высоты.

5. Внутри получившегося пространства устанавливаем штукатурные маяки так, чтобы получить необходимый уклон пола в сторону трапа. Высоту установки маяков делаем такой, чтобы после облицовки плиткой или мозаикой трап оказался на 1-2 мм ниже поверхности.

6. Заливаем стяжку внутри бортиков по маякам. Даём ей подсохнуть несколько дней.

7. Проверяем форму получившейся поверхности и, если всё в порядке, наносим слой гидроизоляции.

8. После высыхания гидроизолирующего материала можно выполнять облицовку. Начинать укладывать мозаику нужно от трапа. При этом подрезка плитки или мозаики при необходимости делается у стен и смотрится более эстетично, чем подрезка у трапа. По этой же причине следует выбирать трап не круглой, а квадратной или прямоугольной формы.

9. Плиточный клей должен сохнуть минимум 24 часа. После чего можно затирать межплиточные швы.

10. Отмываем поверхность от остатков затирки, удаляем с трапа защитную плёнку. Монтаж поддона и трапа закончен. Можно приступать к установке шторок.

Несколько полезных советов

  • Фасонину для канализационных труб покупайте с запасом. Конфигурацию трубы трудно просчитать заранее.
  • Видимые части трапа заклейте на время монтажа малярным скотчем, чтобы не испортить его внешний вид.
  • Для уменьшения расхода плиточного клея при изготовлении стяжки можно использовать подходящий наполнитель (щебень, битый кирпич, керамзит).
  • Маяки после схватывания стяжки нужно удалить, а поверхность заровнять.
  • Если использовать красный полнотелый кирпич, стяжка будет твердеть быстрее.
  • Для заполнения межплиточных швов нужна высококачественная эпоксидная затирка, пригодная для использования в бассейнах.

Монтаж трапа для душа в полу под плитку включает множество операций, но в целом его вполне можно сделать самостоятельно. Главное – не торопиться и выполнить работу на каждом этапе максимально тщательно.

chudovanna.ru

Трап для душа в полу под плитку: современное решение для ванной комнаты

Опубликовал: admin
в Мой дом
05.07.2017

732 Просмотров

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

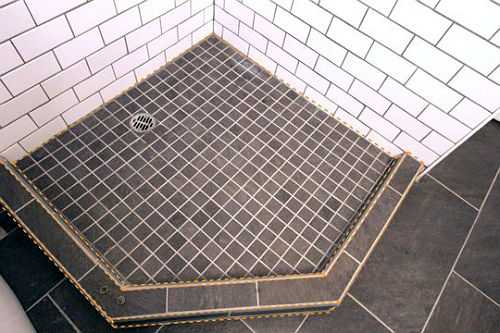

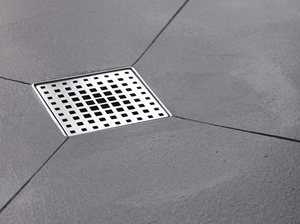

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

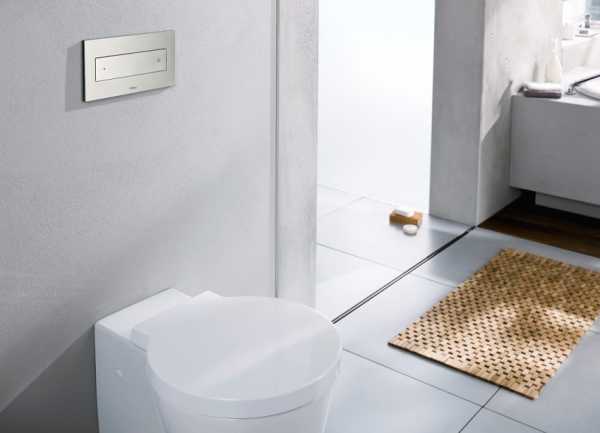

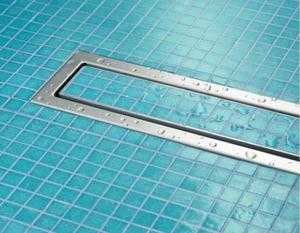

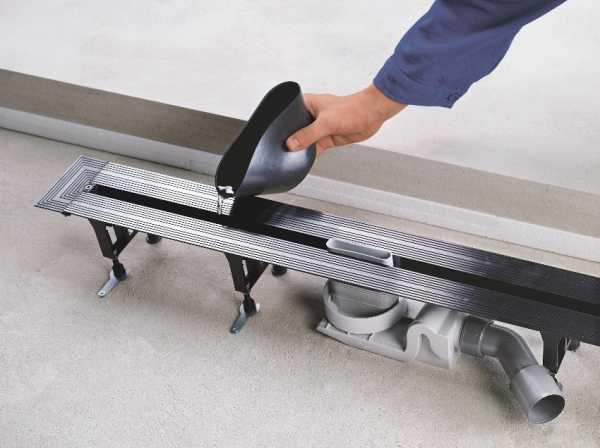

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

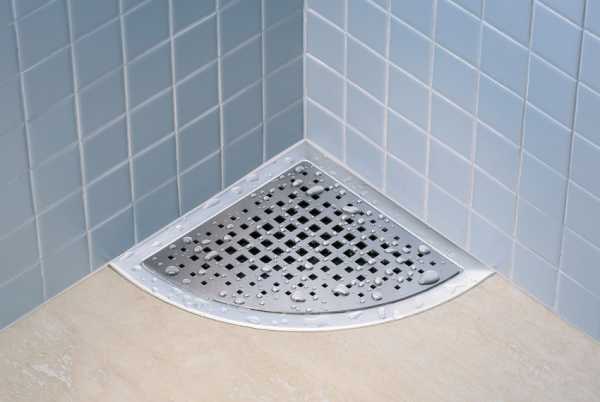

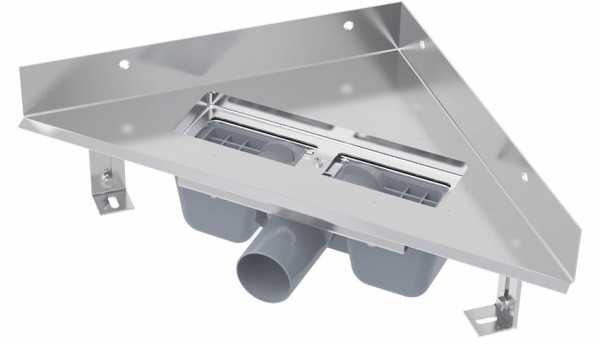

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

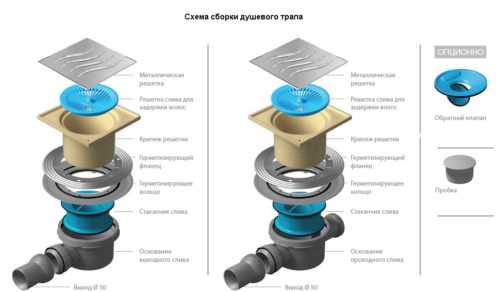

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

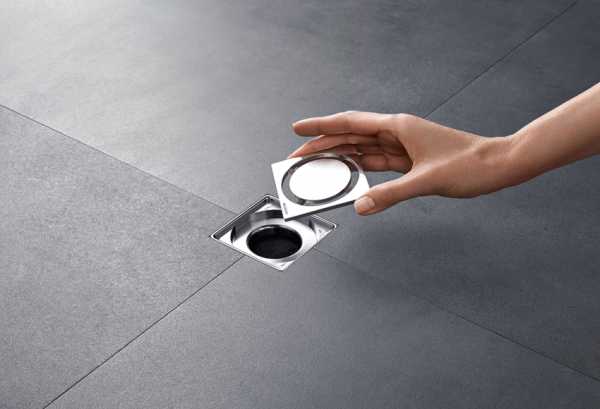

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

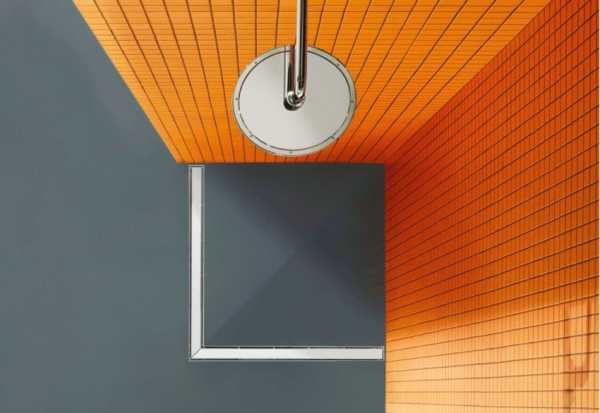

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

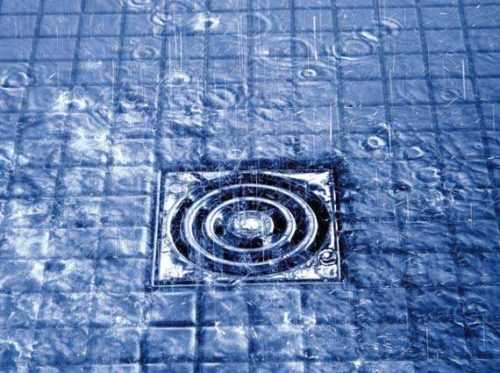

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

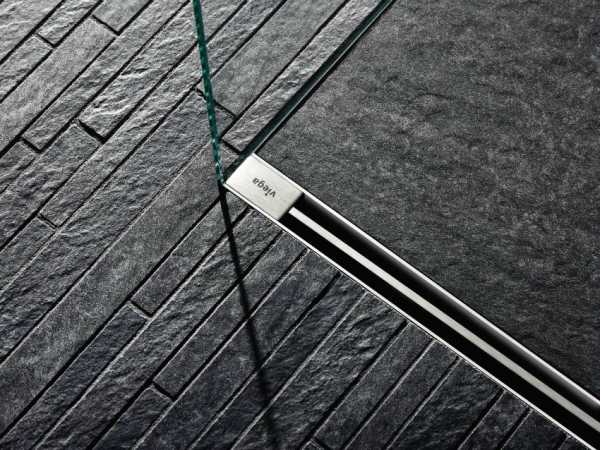

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

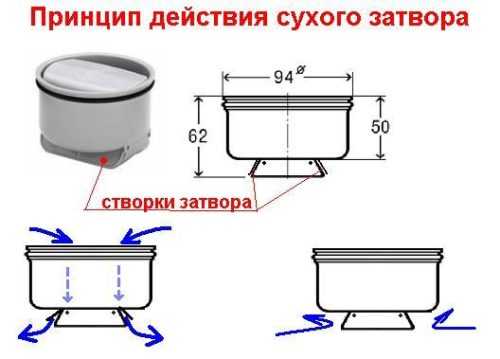

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

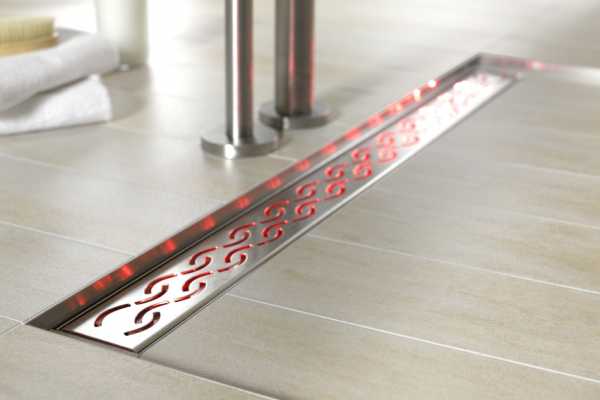

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

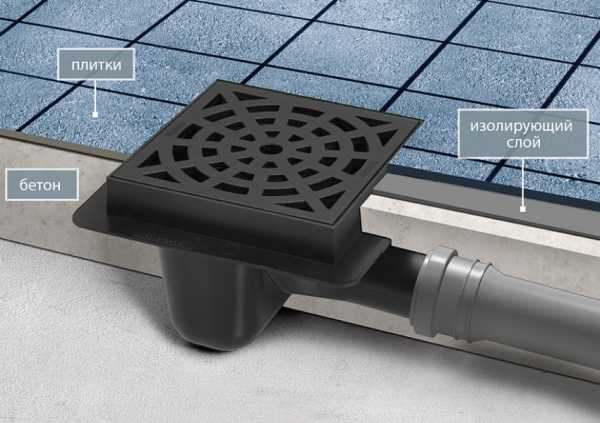

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

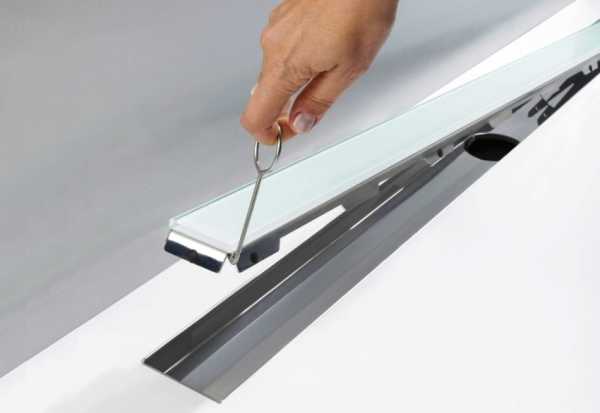

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Статья по теме:

Душевые кабины: размеры и цены, фото оформления ванных комнат

Фото изделий, формы и технические характеристики. Обзор производителей. Дизайн маленькой ванной комнаты. Душевая кабина своими руками из плитки.

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

  1. В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
  2. В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
  3. Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

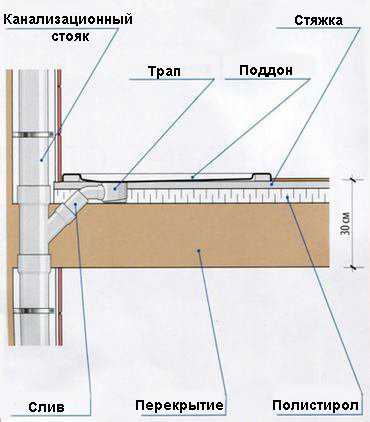

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

  • определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
  • соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
  • устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

  • выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
  • выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
  • монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
  • укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
  • затирка межплиточных швов влагостойкой затиркой;
  • заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

  • установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

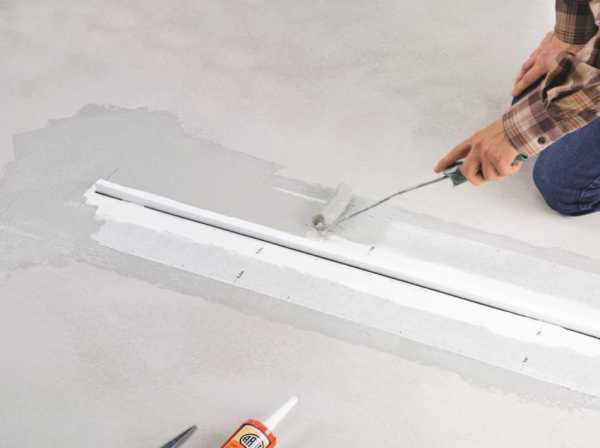

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

  • сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
  • экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
  • гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
  • комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
  • керамическая плитка;
  • клей для плитки из расчета 5 кг на 1 м²;
  • герметик, затирка.

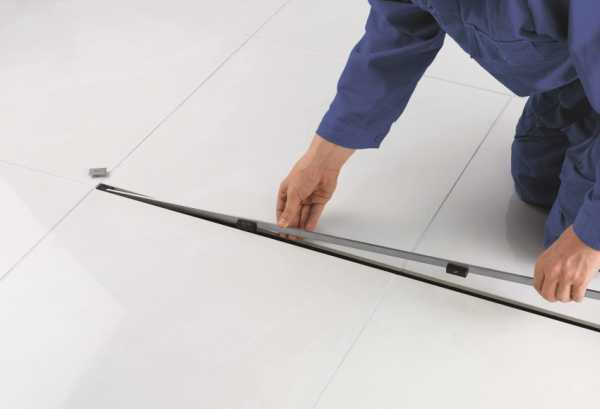

Шаг 4: укладка плитки, установка декоративной решетки трапа

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.


Трап для душа в полу под плитку: современное решение для ванной комнаты

vizada.ru

виды, особенности, установка и критерии

На протяжении многих лет душ с трапом для слива в ванной комнате является мегапопулярным во многих странах Европы и Америки. У нас же, в связи с новыми тенденциями дизайна ванной и душевой комнат, только в последнее время этот вид душа завоёвывает свою популярность, и всё больше людей, особенно пожилого возраста, делающих ремонт, останавливают свой выбор на душевых кабинах без поддона.

Трапы: разновидности, назначения

Душ без поддона со сливом в полу имеет и другие преимущества:

  1. Множество вариаций на тему размеров и дизайна.
  2. Визуальный эффект расширения пространства душа.
  3. При аварийных ситуациях, неисправности сантехники либо вашей невнимательности у вас всегда будет дополнительный аварийный слив, который спасёт вас и ваших соседей от потопа.
  4. Гораздо проще становится уход за душевой кабиной, так как поддона у вас нет.

Единственным минусом душевой со сливом в напольной плитке будет отвод воды в канализацию, так как сделать сток в полу – довольно-таки сложно по сравнению с обычным выводом воды.

Виды отвода воды в душевой кабине

Сейчас существуют два вида отвода воды с пола – это трап и канал. Их различие лишь в водоприёмнике, точнее, в его форме. Трап представляет собой решётку в форме прямоугольника или квадрата, а канал — это удлинённый лоток возле душевых шторок. На сегодняшний момент более распространён такой отвод воды с помощью трапа.

Строение трапа

Эта система включает в себя трубу, через которую вода уходит в канализацию, сифон и решётку непосредственно для слива в полу. Располагаться трап может сразу при входе в кабинку также по её центру либо в любом другом месте, главное, сразу запланировать и сделать наклон для оттока воды. Помимо основной функции отвода воды в канализацию, с помощью трапа герметизируют стык с полом, фильтруется сток от мусора и соответственно защищает от засоров канализацию. Также вы в любое время можете произвести ревизию системы водоприёмника.

Изготавливаются трапы из стали, имеющей антикоррозионное свойство или металлопласта (очень прочного пластика). По конструкции это воронка, принимающая воду с фланцем и мембраной непроницаемой для воды. Воронка соединена с сифоном, фильтрующим мусор с помощью решётки и выполняющим свойство гидрозатвора. Уже из сифона вода сливается в трубу канализационной системы. Находящиеся на трапе и в сифоне решётки легко снимаются при необходимости ревизии и последующей очистки всей системы.

До покупки трапа необходимо определиться, подойдёт ли он по высоте к вашему полу, не имеет ли дефектов и сколов, проверить исправность крепежа. Дополнительно купить трубы и муфты соответствующего размера и диаметра.

Виды трапов

Рассмотрим два основных вида душевых трапов:

  1. С водным затвором. Они проще и соответственно более распространены, имеют низкую стоимость и в них пробкой, препятствующей запаху из канализации, является сама вода. Однако этот вид подразумевает много недостатков, таких как сырость, приводящая к образованию плесени на дверцах душевой кабинки, образование различных микробов, необходимость периодической дезинфекции помещения.
  2. С сухим затвором. В этом виде вода в полной мере уходит по трубе в канализацию, и не способствует росту грибка, микробов и плесени. Специальный клапан — это обычный шарик, находящийся в воронке и всплывающий благодаря своей лёгкости, открывая отверстие в сливе, когда в трап поступает вода. И шарик садится на место, препятствуя выходу из канализации воздуха, когда вода покидает трап. Однако и тут есть свои недостатки – с течением времени сам шарик зарастает мусором и перестаёт выполнять свою функцию. Также необходима чистка и профилактика стока, как и в предыдущем виде.

Монтаж душа с трапом

Сначала нужно понять, какая будет толщина каждого слоя пола в ванной комнате. Определим нижнюю точку пола по высоте самого трапа, так как он не должен быть выше пола. Потом определим где именно будем устанавливать, так как он должен находиться в соответствии с уровнем пола. Но если речь идёт о простой душевой кабинке слив можно устанавливать где угодно, но обычно это делается в углу.

Прокладка канализационной трубы и соединение её с концом трапа. Это элементарная работа, которая заключается в прокладывании к месту, где будет находиться слив, трубы и на её конец с помощью специального уплотнителя, крепится трап. Очень важно правильно зафиксировать его, это делается с помощью быстрозастывающего раствора типа алебастра. Хорошо закрепить нужно, чтобы при заливке стяжки, она сохранила своё положение, и не получилось наклона, который приведёт к засорам трубы.

Далее, надо заняться стяжкой пола. Для установки трапа нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды. Делается разуклонка просто главное правильно расставить маяки. Рассмотрим самый распространённый пример, когда слив расположен по центру помещения. Берём трап за самую нижнюю точку стяжки и переносим её на стены уровнем, потом полученную отметку поднимем на 15— 20 мм — исходя из площади помещения.

Возьмём нити и протянем их от одного угла комнаты к другому углу трапа. В результате мы получим четыре нити, напоминающие грани перевёрнутой пирамиды. Установим маяки к этим нитям, но поставим их не в четырёх направлениях, а не в одном. И соответственно заливаем не одну плоскость, а четыре, отделённые друг от друга нитями. Маяки устанавливаем вдоль стен, которые служат основой грани пирамиды. Заливка стяжки проходит по очереди – от первой грани до четвёртой. Если помещение большое — таких граней может быть больше, но в основном это стандартные четыре плоскости.

Устанавливается трап в бетонную стяжку так, чтобы получился оптимальный наклон всего пола в душевой комнате, но не был выше керамической плитки. Напольная плитка в ванной комнате, не должна впитывать воду больше чем на 1,5% своей массы, тогда как у обычной плитки этот показатель может быть и 11%. Также плитка не должна быть гладкой, чтобы исключить возможность поскользнуться на мокром полу. При креплении плитки используют клей, создающий крепкое соединение плитки с полом, и не разрушающейся в условиях влажности. Между плитками швы затираются водостойкими затирками.


stoki.guru

Трап для душа в полу под плитку: виды и особенности использования

Ни каждый желает загромождать место в ванной комнате душевыми кабинами, а не прочь воспользоваться конструкциями простого типа монтажа. В целях экономии и быстрой сборки подойдет трап для душа в полу под плитку. Это устройство различается по своим особенностям, а также не требует особых знаний по установке, поэтому с этой задачей справится даже новичок.

Особенность конструкции душевого трапа

Душевой трап представляет собой приспособление, состоящее из нескольких комплектующих: решетки, фильтра крупного мусора, слива, гидрозатвора (заглушки сухого типа), герметиков и крепёжных элементов. По форме конструкция может быть прямоугольной, овальной, круглой квадратной. Также устройство под плитку делится на регулирующееся и нерегулирующееся по высоте.

Существуют, как надежные модели, так и бюджетные варианты. Приобретая такую деталь для обустройства душевого помещения, лучше уделить внимание варианту более дорогой комплектации. Он прослужит гораздо дольше, чем обыкновенный китайский трап. На фото, вы подробно увидите, какие основные части имеет данное приспособление для слива воды.

Трап для душа имеет следующие составные части, обеспечивающие его правильную работу

Почему трап используют чаще, чем душ с поддоном?

Душ с поддоном стоит в разы дороже, чем попросту сделать отделку места для купания из интересующего материала, а в качестве слива установить слив для душа в полу. Подобную комплектацию используют потому, что она не предусматривает сложностей, и можно справиться без привлечения специалистов, а также пользуется такими преимуществами:

  • простота использования;
  • легкость ухода;
  • предотвращает засор в канализации, так как препятствует проникновению крупного мусора;
  • может быть создан индивидуальный дизайн;
  • различная локализация размещения (посредине пола, в углу, на нижней части стены;
  • инмеет широкий ассортимент форм и размеров приспособления.

Также помимо основной конструкции слива под плитку может быть установлен аварийный, что спасет от случайного потопа во время аварии водопровода.

Обратите внимание! Все больше людей монтируют душевой трап из-за отсутствия сложностей в этом деле. Кроме того, большинство хозяев отказывается от сборки кабин со сложным устройством, а простое устройство слива будет идеальным в данной ситуации.

Помимо обыкновенного сифона в устройстве трапа может присутствовать сифон с сухим затвором. Он удобен тем, что даже при длительном не пользовании душем, посторонние запахи из канализации в помещение не проникают, а вот комплектации с гидрозатвором часто становятся источником неприятного запаха в санузле. Смотрите фото, как выглядит и работает трап с сухим затвором.

Обратите внимание на принцип работы трапа с сухим затвором

Типы трапов для душа без кабинки

Принято разделять коалиционные сливы, предназначенные для душа без кабинок на три типа: линейный, точечный и пристенный. Рассмотрим особенности каждого из них.

Линейный вариант установки

Это такой тип слива, который монтируется преимущественно в ванной в углу или в душевой комнате, либо неподалеку от стены, к которой выполнен уклон. Обладают чаще сухим затвором, предотвращающим попадание зловонных запахов в помещение.

Точечный сливной канал

Точечный трап для душа в полу под кафельную плитку

Данный вариант приспособления удобен тем, что устанавливается в строго положенном месте, то есть посредине места купания. К такому душевому трапу под плитку кафеля делаются незначительные уклоны со всех сторон. Они глазу не заметны, а воде помогают быстрее покинуть поверхность пола.

Пристенные сливы

Пристенный душевой трап

Пристенные сливы в душе имеют свой плюс. Их практически незаметно, однако дома практиковать такой способ слива не всегда удобно. Здесь важно правильно рассчитать уровень уклона пола.

Правила монтажа трапа для домашнего душа

В домашних условиях установить сливной трап можно после того, как выполнена чистовая отделка стен и напольного покрытия, разумеется, если предварительно был установлен слив в нужном месте. Поэтому подробно рассмотрим каждую деталь схемы монтажа такого приспособления.

Действуйте по этой схеме при установке трапа для слива воды в душевой комнате и ванной

  1. Установка трапа для душа предусматривает обязательное создание схемы, в которой указывается каждая деталь, и, конечно же, место, куда будет монтироваться слив в ванной.
  2. Заготавливаем требуемый материал и инструмент. Далее прокладываем систему канализационного трубопровода к месту, где будет монтироваться трап (если ранее, это место не было подготовлено.
  3. После того проделываем отверстия в полу в зависимости от высоты сливного устройства вместе с сифоном и гофрой. Проложив канализационные трубы, обязательно делается бетонная стяжка, а если она слишком низкая для установки трапа, полы поднимаются на нужное число сантиметров.
  4. Обязательно делаем уклон тех плоскостей, где будет монтироваться простой слив. Устанавливать приспособление лучше в углу. Здесь его будет меньше всего заметно, да и уклон будет выполнен с двух противоположных сторон.
  5. Ожидаем пока стяжка застынет и помещаем трап сливной в подготовленное отверстие, и в ходе этого этапа обязательно соединяем его герметично с системой канализации. Далее можно выкладывать кафельную плитку м класть декоративную верхнюю решетку.

Внимание! Рассчитывая место, где будет размещаться сантехнический трап, предусмотрите все нюансы. А именно, обратите внимание на то, чтобы число плиток между стенками было рациональным и не портило внешний вид душевого помещения. Не забывайте о гидроизоляции пола, которую выполняют перед непосредственным укладыванием чистовой отделки.

Душевой трап под плитку и трап для душевой кабины — это разные по комплектации устройства, но установка их похожа.

Общие советы от мастера

При выборе трапа для душа под плитку стоит вооружиться советами специалистов сантехники. Первым делом следует выбирать не бюджетные варианты, которые спустя несколько месяцев после использования выйдут из строя, а более дорогие комплектации.

Сифон устройства выбрать лучше такой, который даже при длительном не пользовании душем (на даче, во время поездки) не наградит помещение неприятными запахами.

Покупать слив нужно в проверенных местах и только после того, как подробно оценили его внешнее состояние: не заметили трещин, закрашенных элементов, важно, чтобы все комплектующие были на месте. Определить это можно по предлагающейся инструкции к приспособлению.



Вас могут заинтересовать:

prokommunikacii.ru

Сливной трап для душа в полу под плитку :установка своими руками

Сливной трап для душа – современная и оригинальная альтернатива традиционным ванне или душевому поддону. О разновидностях душевых трапов, их достоинствах и особенностях монтажа поговорим далее.

Трап представляет собой небольшое сантехническое устройство, устроенное так же и выполняющее ту же функцию, что и слив в ванне. Принципиальное отличие в том, что слив ванны установлен в её дне, а трап для душа монтируется в полу под плитку.

Устроен наш герой просто:

отверстие для стока воды закрывается решёткой, чтобы в канализацию не попали посторонние предметы. Под решёткой гидрозатвор, препятствующий проникновению неприятных запахов из канализации в помещение. Вся конструкция замурована в пол.

В чём преимущества трапа

Их по большому счёту два.

Во-первых, дизайн. Душевой поддон не требуется. Совсем. Все поверхности стен и пола можно облицевать красивой керамической плиткой. Трапы выпускаются самых разных размеров и форм. Это позволит выбрать подходящую лучшую именно для вашего дизайнерского решения модель.

Во-вторых, утилитарность. Трап совершенно незаменим в случаях:

  • Он позволяет оборудовать душ в ограниченном пространстве, в котором не поместится даже самый маленький поддон.
  • Возможность оборудовать душ совсем без поддонов и бортиков. Такой вариант необходим для людей с ограниченными возможностями и инвалидов.
  • Когда устанавливается как резервная дренажная система на случай разлива воды: в раздевалках, в местах установки стиральных машин, в бойлерных и тому подобных помещениях.

Недостатки и особенности

Глобальный недостаток трапа, от которого никуда не деться — сложность монтажа. Ограждающие конструкции нужно сделать совершенно герметичными. Малейшая трещинка – и вода быстро начнёт разрушать дорогостоящие конструкции вашего жилища.

Второй недостаток проявляется не всегда. Это даже не недостаток, а конструктивная особенность. Трубы, посредством которых устройство присоединяется к системе канализации, проходят под поверхностью пола. Следовательно, толщина всей конструкции пола должна быть достаточной, чтобы в ней поместились трубы необходимого диаметра, проложенные с достаточным уклоном.

Разновидности сливных трапов для душа

В зависимости от места расположения на полу душевой выбирают разные типы устройств:

  • Точечные. Эти трапы устанавливаются на некотором расстоянии от стен. Уклон пола должен быть таким, чтобы вода стекала к водосливу со всех сторон.
  • Угловые. Приспособлены для установки в углу помещения и часто поэтому имеют треугольную форму.
  • Пристенные модели монтируются на стыке стены и пола и представляют собой щель в стене, куда уходит вода.
  • Линейные трапы для душа имеют регулируемую длину. Если используется этот вариант, пол в душе делается в виде простой наклонной плоскости.

Конструктивное разнообразие трапов этим не исчерпывается. Перечислим некоторые из них.

  • Диаметр патрубка для присоединения к канализации может быть различным. Чем он больше, тем больший поток воды может удаляться в канализацию.
  • Возможно горизонтальное или вертикальное присоединение к канализации. Присоединительный патрубок устройства расположен соответственно сбоку или снизу.
  • Существуют модели устройств с регулируемой по высоте горловиной. Компактные устройства как правило должны устанавливаться строго на уровне чистовой поверхности пола или на пару миллиметров ниже.
  • Большинство моделей изолируют помещение от неприятных запахов из системы канализации с помощью гидрозатвора. Однако, если такой трап долго не используется по назначению, вода в гидрозатворе испаряется и неприятные запахи начинают портить атмосферу дома. Для таких случаев нужно выбирать устройства с «сухим» затвором в виде особой заслонки, которые работают независимо от наличия или отсутствия воды.

Одна из трудностей в монтаже трапа для душа состоит как раз в том, чтобы учесть все особенности конкретной установки и выбрать устройство с нужными характеристиками.

Монтаж сливного трапа

Всю работу по монтажу для ясности изложения разделим на несколько этапов:

  1. Выбор места для установки и присоединение к системе канализации.
  2. Изготовление чернового пола с нужной геометрией поверхности, гидроизоляционные мероприятия.
  3. Чистовая отделка.

Теперь рассмотрим эти этапы подробно.

Присоединение трапа к канализации

Уклон канализационных труб регулируется строительными нормами. СНиП 2.04.01-85* устанавливает уклон прокладки труб диаметром 40-50 мм в бытовой сточной канализации равным 3 см на каждый метр трубы.

Это требование часто является решающим аргументом для выбора расположения сливного трапа для душа: он монтируется как можно ближе к канализационным стоякам. Если вы задумали установить трап в ванной типового многоквартирного дома, изменить место врезки в стояк вы не можете. Чтобы обеспечить сток воды приходится поднимать уровень пола во всей ванной комнате, либо так или иначе делать подобие душевого поддона.

Поверхность пола и окружающие конструкции

Для нормального стока воды пол должен иметь уклон 1,5-3 см на метр длины. Если его увеличить, возрастает риск поскользнуться на мокрой мыльной поверхности. Это вам нужно?

Как правило, сливной трап монтируется в монолитную стяжку, поверхность которой гидроизолируется до финишной облицовки. Трубы, само собой, замуровываются в стяжку. Учитывайте это и используйте только безупречные по качеству материалы.

Чистовая отделка

Чаще всего для неё используется мелкая плитка, мозаика, смальта и тому подобные керамические материалы. Можно использовать и обычную плитку для пола. Единственное требование: она НЕ ДОЛЖНА БЫТЬ СКОЛЬЗКОЙ.

Облицовывать обычно начинают от сливного трапа. При этом подрезка оказывается у стен, что выглядит эстетичнее. Форму и размер наружной части трапа желательно выбирать с учётом того, какая плитка будет использоваться для отделки пола.

Затирка для межплиточных швов должна быть пригодна для использования в бассейнах. Это гарантирует и долговечность, и дополнительную герметичность.

Как вы уже убедились, установка трапа для душа в полу – задача технически непростая. Опытный специалист справится с ней, а наша статья позволит вам проконтролировать качество его работы.

stroymasterok.com

Трап для душа в полу под плитку: современное решение для ванной комнаты

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

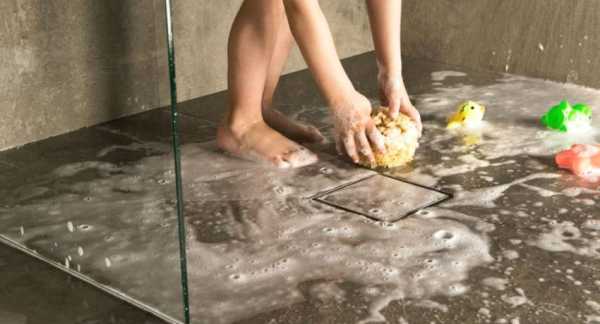

Точечный сливной трап в душевой кабинке

Содержание

  • 1 Трап для душа в полу под плитку: определение и назначение
    • 1.1 Достоинства душевых со встроенным сливом
  • 2 Основные разновидности трапов
    • 2.1 Материалы для изготовления канализационных трапов
    • 2.2 Разновидности решеток для трапа
    • 2.3 Какой сифон выбрать?
    • 2.4 Возможные места расположения трапа в душе
  • 3 Монтаж трапа под плитку для душевой кабины
    • 3.1 Необходимые материалы и инструменты для работы
  • 4 Трапы для душа Viega

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Статья по теме:

Душевые кабины: размеры и цены, фото оформления ванных комнат

Фото изделий, формы и технические характеристики. Обзор производителей. Дизайн маленькой ванной комнаты. Душевая кабина своими руками из плитки.

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

  • В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
  • В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
  • Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.
  • Схема размещения трапа в полу под плитку

    Монтаж трапа под плитку для душевой кабины

    В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

    Монтаж трапа состоит из нескольких этапов:

    • определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
    • соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
    • устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

    Шаг 1: обрезка трапа до нужных размеров

    • выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
    • выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
    • монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
    • укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
    • затирка межплиточных швов влагостойкой затиркой;
    • заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

    Шаг 2: сборка и установка системы, тестирование ее на герметичность

    • установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

    Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

    После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

    Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

    Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

    Необходимые материалы и инструменты для работы

    На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

    Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

    Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

    • сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
    • экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
    • гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
    • комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
    • керамическая плитка;
    • клей для плитки из расчета 5 кг на 1 м²;
    • герметик, затирка.

    Шаг 4: укладка плитки, установка декоративной решетки трапа

    Трапы для душа Viega

    Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

    Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

    Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

    Хромированнй душевой трап для установки в пол Viega

    Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

    Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

    Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

    5639221.ru

    Как выбрать трап для душа в полу под плитку – Трап для душа в полу под плитку: пошаговая инструкция по сооружению

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
