из чего можно сделать площадочный вибротрамбовщик земли и песка

Ранней весной, когда температура поднимается выше нулевой отметки, начинают оживать дачные и приусадебные участки. Кто-то занимается садовыми работами и подготовкой к посадкам, а некоторые затеяли ремонт или строительство. Как правило, без земляных работ не обходится: то дорожку утрамбовать под плитку, то в канаве дно укрепить. Здесь на помощь придёт виброплита, изготовленная своими руками и по собственному чертежу.

Содержание материала

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Также рекомендуем прочитать:

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

  • Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
  • Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

Похожее устройство имеют виброплощадки на заводах по изготовлению железобетонных изделий и виброгалтовки для очистки различных предметов от заусенцев, окалины и прочих дефектов.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи. На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма.

По весу устройства для вибротрамбовки распределяются таким образом:

  • Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
  • Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
  • На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
  • Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

  • Сила вибрации.
  • Габариты подошвы.
  • Мощность двигателя.
  • Вид топлива.

Уровень колебательных движений, оказывающих давление на металлическую плиту, называется вибрационным усилием. Чем плотнее грунт, тем выше должен быть этот показатель.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

  • Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
  • Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
  • О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
  • Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

  • Бензиновый мотор.
  • Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
  • Два куска швеллера.
  • 4 болта на 12.
  • Трубка для рукоятки — подбирается по размеру ладони.
  • Амортизаторы от автомобильного мотора.
  • 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

  • Аппарат для сварки и электроды.
  • УШМ и диски к ней.
  • Сверловочное приспособление (дрель или станок).
  • Молоток или небольшая кувалда.
  • Линейка, мел или чертилка, рулетка.
  • Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

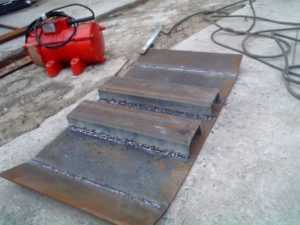

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Правила эксплуатации

Любому человеку хочется, чтобы его оборудование работало как можно дольше и не ломалось. В случае с вибрационным устройством для этого нужно выполнять правила, которые относятся как к самодельному устройству, так и к фирменному:

  • Каждый раз перед началом работы необходимо придирчиво осмотреть аппарат. При нахождении трещин, ослабленных соединений не начинать использование техники до устранения недостатков.
  • Бензиновый двигатель больше других компонентов нуждается в уходе. Осмотр и чистка свечей зажигания, контроль уровня масла необходимо осуществлять регулярно.
  • Виброузел тоже требует к себе внимания. При отсутствии масла из строя выходят эксцентрики и подшипники.
  • Само устройство необходимо очищать от грязи.
  • Не транспортировать работающий вибратор.
  • Использовать оборудование на застывшем асфальте или бетоне запрещено.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

pochini.guru

Виброплита своими руками | Строительный портал

Виброплита – это многофункциональный строительный инструмент, который помогает эффективно утрамбовать поверхности из мелкого и крупного грунта, асфальта или песка. Также виброплита незаменима для укладки тротуарной плитки и подготовки грунта во время возведения фундамента. Преимущества компактной виброплиты в домашних условиях заключаются в ее размере, он позволяет выполнять работы даже в самых труднодоступных участках, площадь которых делает невозможным использование промышленного катка для утрамбовки покрытия. Компактный и удобныйанрегат покупают или берут в аренду. Но, если работать виброплитой планируется часто, виброплита своими руками - это идеальный вариант.

Оглавление:

  1. Принцип работы виброплит
  2. Сфера применения виброплит
  3. Общая характеристика виброплит по массе
  4. Общая характеристика виброплит по остальным критериям
  5. Полезные функциональные дополнения для виброплиты
  6. Инструкция: виброплита делаем сами
  7. Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Принцип работы виброплит

Для лучшего понимая принципа работы виброплиты, следует рассмотреть ее общее устройство. Данный агрегат состоит из 4 основных частей:

  • стальная или чугунная плита;
  • вибратор;
  • двигатель;
  • рама.

Основой механизма является массивная плита, лежащая в его подножии. В центре этой плиты располагается вибратор, сверху двигатель. Двигатель сообщается с вибратором с помощью муфты и клиноременной передачи, через которые подает на него вращательные движения. Уже непосредственно в вибраторе эти движения преобразуются в колебательные. От вибратора колебание передается на плиту, а из плиты в грунт. Благодаря своей массе и этой вибрации механизм выполняет работу – утрамбовывает насыпные материалы разной толщины и плотности.

Виброплиты комплектуются основой из чугуна или стали, двигатели питаются от электричества, бензина или дизельного топлива. Различные модели имеют разную массу, вибрационный момент, мощность двигателя. Все это рассмотрено ниже.


Сфера применения виброплит

Основная сфера применения виброплит – строительство и ремонт разного уровня сложности, прокладка тротуаров и дорог, обустройство спортивных площадок и многое другое. Используют их как в промышленных целях, так и для частных домов. Уникальность данного механизма в его сравнительно небольшом размере и способности справляться в тех условиях, в которых обычный бульдозер не сможет выполнять свое назначение. К примеру, прокладка тротуара или садовой дорожки в частном доме.

С помощью виброплиты утрамбовывают бетон, асфальт, песок, гравий и обычную землю на газоне. Такая машина незаменима для прокладки дорог и тротуаров. Работа виброплитой осуществляется даже в траншеях и узких котлованах. Так как такая комплектация механизма позволяет ему двигаться задним ходом, это значительно упрощает работу на территории небольшой площади, где есть необходимость частых разворотов или преодоления препятствий.

Общая характеристика виброплит по массе

Показатель массы плиты является самым важным при выборе подходящей модели или при подборе деталей для изготовления виброплиты своими руками. Данный показатель определяет 70% продуктивности аппарата и его соответствия выполняемым работам. Модели виброплит по этому показателю делятся на 4 класса:

  • Легкие –  с массой до 75 кг;
  • Универсальные –  с массой от 75 до 90 кг;
  • Среднетяжелые – с массой от 90 до 140 кг;
  • Тяжелые – с массой от 140 кг.

Легкие модели оптимально подходят для работ по обустройству придомовых территорий, максимальный слой грунта для этих моделей – 15 см. Также эти модели применяют для укладки тротуарной плитки, укладки демпфирующих ковриков из полиуретана на дорожки.

Средние модели используют при частичном ремонте дорожного полотна из асфальта, укладки плитки на тротуар, ремонта дорожного полотна после замены лежащих под ними коммуникаций. Максимальный слой грунта для этих моделей –  25 см.

Среднетяжелые и тяжелые модели отлично справляются и с более серьезными задачами, к примеру – укладка слоев дорожного покрытия. С помощью вибромашин данной категории уплотняют обратную засыпку траншей и периметр фундамента малоэтажного дома. Максимальный слой грунта для этих моделей – 60 см. Ограничение веса вибромашины для укладки асфальта – 100 кг.

В подборе оптимального веса вибромашины следует уделить особое внимание мощности двигателя. Слабый мотор на тяжелой плите не даст ожидаемой продуктивности в работе. Такой механизм утонет в слое грунта и потребует дополнительных усилий от выполняющего работы человека. Особенно остро это несоответствие прослеживается у моделей из 3 и 4 категории. При изготовлении или покупке виброплиты следует просчитать данное соотношение. Пример несоответствия – плита весом 150-170 кг и двигатель мощностью 5-6 л.с. Пример идеального соотношения – на 100 кг 5 л.с.

Общая характеристика виброплит по остальным критериям

К дополнительным данным показателям относятся:

  • вибрационное усилие;
  • размер рабочей поверхности;
  • мощность двигателя и тип потребляемого им топлива.

Данные параметры определяют плотность трамбовки, которую в итоге выдаст механизм, а также легкость в работе и управлении. Теперь более подробно:

  • Вибрационное усилие – уровень мощности вибрации основания механизма. Для плотных грунтов и покрытий этот показатель подбирается максимально высоким. Так как слабые толчки не утрамбуют твердый грунт до нужной плотности.
  • Размер рабочей поверхности – данный показатель определяет давление плиты на одну единицу обрабатываемой поверхности. У поверхности с небольшой площадью этот показатель будет ниже. Данная цифра не должна превышать значение 0,3. Вывод – чем меньше рабочая поверхность, тем выше КПД виброплиты. Наиболее высокий показатель имеют модели с чугунным основанием, у стальных основ данная цифра ниже.

  • По типу потребляемого топлива виброплиты делятся на электрические, бензиновые и дизельные. Виброплита бензиновая практикующими специалистами признана самой удобной и востребованной. Двигатель для данного механизма имеет более низкую цену, если сравнивать с дизельным, а работает такая машина в любых условиях. Виброплита электрическая  стоимость имеет ниже, чем бензиновая или дизельная, при этом мощность и производительность на том же уровне. Недостаток заключается в необходимости доступа к электрическим сетям. Что касается дизельных моторов, то данные механизмы самые дорогие, но вот топливо для них дешевле, чем для моделей с бензиновым мотором. Недостаток дизельной плиты – высокий уровень шума.
  • Мощность двигателя определяет способность виброплиты двигаться по вязкой поверхности и под уклоном. Чем выше данный показатель, тем легче машина двигается по поверхности. Мощный мотор сам тянет плиту вперед и не требует дополнительных усилий от работника, контролирующего утрамбовку. При низких показателях мощности плита зарывается в грунт, особенно проблематична работа под уклон. Исключение составляют модели из первого класса по весу, в которых мощность мотора и вес плиты соответствуют друг другу.

Полезные функциональные дополнения для виброплиты

Кроме основных показателей существуют некоторые дополнения к механизмам, которые облегчают использование виброплиты. Одно из таких полезных дополнений – наличие колес для транспортировки и складная ручка. В управлении и использовании данные функции бесполезны, но при транспортировке механизма значительно облегчают задачу.

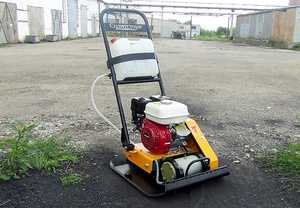

  • Одно из важных дополнений, без которых сложно выполнять уплотнение виброплитой асфальта – наличие системы орошения. Без этой функции машина прилипнет к асфальту и создаст множество неудобств.
  • Дополнение, которое продлит срок службы виброплиты – наличие кожуха для ремня и муфты. Он должен прикрывать данные детали механизма полностью, чтобы защитить их от попадания грунта и частей утрамбовываемой поверхности.
  • Реверсные виброплиты – машины с возможностью движения задним ходом. Данное дополнение также не обязано присутствовать, но значительно облегчит работу, в особенности, если речь идет о трамбовке на узких или небольших по площади поверхностях – траншеях, котлованах, небольших двориках или узких тротуарах.


Инструкция: виброплита делаем сами

Одним из самых главных доводов для изготовления виброплиты своими руками является значительная экономия средств. Самая недорогая, но надежная китайская модель обойдется примерно в 550 EUR, а стоимость самодельной машины не превысит цифру в 250 EUR. Кроме того, всегда приятно поработать головой и своими руками, чтобы облагородить собственный дом.

Процесс самостоятельного конструирования и изготовления виброплиты достаточно прост, так как данный механизм и сам по своей конструкции не отличается большой сложностью.

Виброплита, запчасти для ее сборки:

  • двигатель – выбирается на свое усмотрение, к примеру, это может быть площадочный вибратор ИВ-98Е, работающий от сети 220 В, бензиновый вариант – трехтактный с одним цилиндром. Предпочтительная модель - Хонда;
  • основа для площадки – листовой металл, толщиной 8 мм и размером 45х80;
  • швеллер – 2 шт.;
  • мягкие эластичные подушки, необходимы для закрепления ручки на виброплите  - 2 шт.;
  • болты М10 для электрического мотора или М12 для бензинового;
  • пластиковые колеса – 2 шт.;
  • отрезок трубы;
  • полая труба длиной около 1,2 м.

Собрав все необходимое, приступают к работе, при этом чертежи виброплиты делать не нужно:

  • Работа с двигателем. С него снимают крышку, чтобы иметь возможность регулировки силы вибрации – актуально только для электрического мотора.

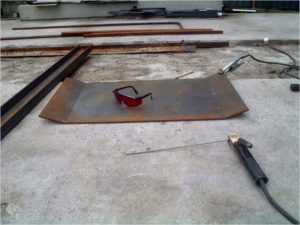

  • На металлическом листе делают надрез болгаркой. Расстояние от края – 10 см, глубина – около 5 мм. Надрезы делаются в количестве двух штук с двух сторон симметрично.
  • Загибают края по надрезам с помощью молотка, угол загиба – 20-30о. Это делается для предотвращения закапывания машины во время работы.
  • Места надрезов заваривают и фиксируют положение торцов. Данная работа не бессмысленна, так как без сделанных предварительно надрезов загнуть металл до нужного угла будет весьма проблематично.

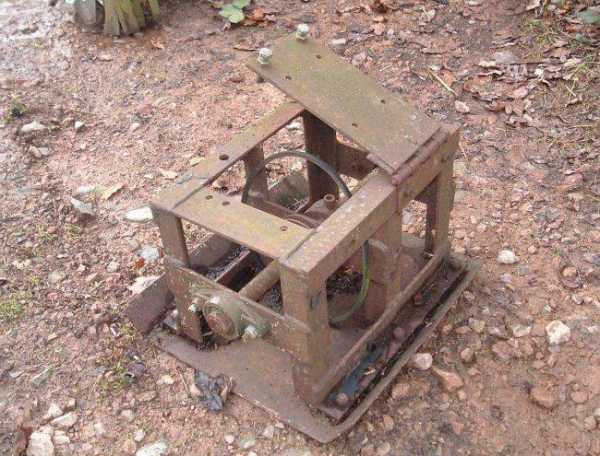

  • Крепят на плите вибратор при помощи двух швеллеров. Их подгоняют таким образом, чтобы края не выступали за линию рабочей поверхности. В этом месте снова необходима сварка. Швеллеры приваривают очень хорошо, оптимальное положение линии сварки – поперек. Расстояние – 7-10 см друг от друга относительно центральной точки плиты и с учетом положения крепежных отверстий на двигателе.
  • Болтами М10 или М12 крепят вибратор к металлу. Замеряют расстояние между крепежными отверстиями мотора, просверливают на таком же расстоянии отверстия на швеллерах, крепят мотор к основанию болтами.
  • Эластичные подушки и труба необходимы для изготовления ручки виброплиты. Ручка крепится к основанию через эти подушки, чтобы гасить вибрацию при работе машины. Это очень важно, так как если не погасить вибрацию, плита начнет рваться из рук, а колебания окажут негативное влияние на суставы верхних конечностей.
  • Для облегчения транспортировки плиты к ней приваривается обрезок трубы, на который крепятся колеса. Вес готовой машины составит около 60 кг, потому данная мера не будет лишней. Колеса крепятся так, чтобы их можно было легко монтировать и демонтировать.

Полезный совет по эксплуатации: для гашения вибраций при работе обматывают ручку веревкой и делают из нее петлю. Во время выполнения трамбовочных работ держатся не за саму ручку, а за эту петлю, чтобы не ощущать колебания от механизма.

Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Для продления срока службы, виброплиты с бензиновым двигателем требуют выполнения некоторых правил их использования:

  • Перед выполнением работ механизм необходимо просмотреть на наличие повреждений, проверить надежность всех креплений.
  • Свечи в бензиновом двигателе необходимо периодически проверять и очищать от нагара.
  • Регулярно проверять уровень масла в моторе и менять его. Количество рабочих часов между первой и второй заменой масла – 25, все последующие – 80-100. Менять масло лучше на разогретом моторе.
  • Регулярно чистить воздушный фильтр мотора.
  • Заправлять бензиновую виброплиту только при выключенном двигателе.
  • Не использовать устройство на твердых поверхностях – бетоне или застывшем асфальте

strport.ru

области применения и этапы сборки

Качественная электрическая виброплита является незаменимым инструментом в строительстве. С ее помощью можно легко выровнять любую поверхность, будь это земля или песок. Такие работы необходимы при закладке фундамента, а также при укладке тротуарной плитки. Габариты техники невелики, поэтому с ее помощью можно осуществлять работы в труднодоступных местах или на участках небольшого размера. Применяется виброплита даже в узких траншеях и котлованах.

Обычно используется покупной инструмент, но все чаще мастера задумываются о том, чтобы изготовить ее самостоятельно. В этом случае можно существенно сэкономить, тем самым сократив себестоимость работ. Выполненная самостоятельно виброплощадка ничем не уступает покупным конструкциям. Она обеспечивает высокую прочность грунтовой или песчаной подушки. Описание и назначение виброплиты

Виброплита представляет собой многофункциональное устройство, с помощью которого плотно трамбуется мелкий грунт, песок или даже асфальт. Она незаменима в строительных работах, где требуется тщательное уплотнение.

Основой устройства является металлическая плита, расположенная в нижней части. В центре находится вибратор и муфта, а поверх него установлен двигатель. Круговые движения преобразовываются в колебательные, а затем сообщаются плите. Та, в свою очередь, передает их в грунт. Благодаря такому воздействию земля или песок тщательно утрамбовывается. Основными сферами применения виброплит являются:

  • Ремонтные работы.
  • Строительство.
  • Укладка дорог.
  • Выкладка тротуаров.
  • Обустройство террас и площадок.
  • При обустройстве фундамента.

С помощью такого приспособления легко утрамбовывается земля, песок, бетон, гравий или любой другой сыпучий материал. Утрамбовщик может двигаться даже назад, что позволяет не делать лишние движения в виде разворота на ограниченной территории.

Особенности конструкции

Виброуплотнитель работает на основании вращения эксцентрика, именно он создает оборот маховика и за счет этого возникает колебание, которое потом преобразуется в вибрацию. Чем тяжелее плита внизу, тем сильнее будет создаваться вибрация, которая будет обеспечивать качественное уплотнение. Конструкция утрамбовщика не отличается сложностью и в целом состоит из следующих составляющих:

  • Рама для создания силового каркаса для всей конструкции.
  • Чугунная или стальная плита, которая зафиксирована в нижней части.
  • Двигатель, который может работать от электричества или на бензине.
  • Вибрирующий элемент для обеспечения колебательного движения.

Именно благодаря простоте устройства конструкции его можно сделать даже своими руками. Основное назначение изделия — механизация процесса уплотнения грунта или песка. Габариты у изделия обычно небольшие, а вот вес достаточно внушительный.

Изготовление виброплиты ссвоими руками

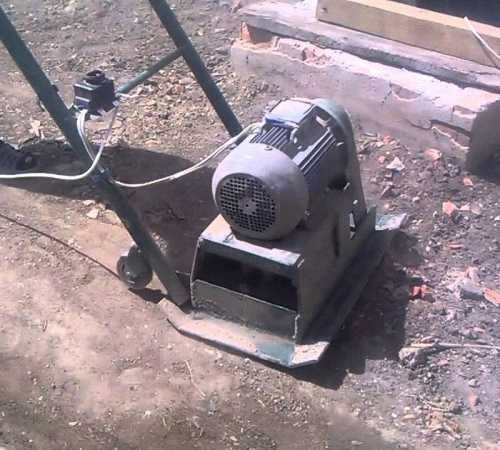

Обычная электрическая виброплита на 220 В может быть изготовлена даже при небольших знаниях и умениях. Очень внимательно следует подходить к выбору двигателя. Самыми универсальными решениями являются: бензиновый мотор и работающий от сети. Работающий на бензине агрегат отличается высоким уровнем шума, однако, в отличие от электромотора, может обеспечить автономность устройству и мобильность. К тому же использовать устройство, работающее на электричестве, в непогоду может быть опасно.

Если рассматривать выбор двигателя, исходя из расхода энергии каждого из них, то самым бюджетным вариантом является бензиновый. Однако сделать виброплиту своими руками с электродвигателем гораздо проще, и для выполнения работ на территории двора она вполне сгодится. при создании вибромашины обязательно необходимо предусмотреть следующее:

  1. При создании трамбовочного устройства необходимо также предусмотреть реверс, так как в условиях ограниченного пространства его наличие крайне важно.
  2. Чтобы во время работы изделия обеспечивалась высокая безопасность, необходимо также предусмотреть кожухи и другие элементы защиты. Важно исключить вероятность наматывания элементов одежды на вращающиеся детали.
  3. Если предполагается работа с твердыми шероховатыми поверхностями, то для удобства следует предусмотреть опцию орошения.

При самостоятельном конструировании машины можно предусмотреть индивидуальные характеристики устройства, к примеру, его вибродинамику, тип передачи, эксплуатационные условия и т. д.

Материалы и инструменты

Простота конструкции позволяет изготовить виброплиту самостоятельно. Для этого потребуется приготовить инструмент и подходящие для работы составляющие. Для изготовления устройства средней мощности потребуется:

  • Двигатель — именно благодаря этому элементу обеспечивается вибрация. По стоимости эта составляющая самая затратная. Можно выбрать любую модель, которая работает от сети в 220 В. Это может быть ИВ-99Е, ИВ-98Е.
  • Платформа — для изготовления рабочей зоны подходит любой стальной лист толщиной в 0,8 см, вес его не должен быть меньше 60 кг. Оптимальная величина листа должна быть 80×45 см. Важно, чтобы поверхность будущей платформы была идеально гладкой, если имеются выступы или неровности, использовать такой материал не рекомендуется.
  • Крепления и фурнитура — к ним относятся пластиковые колеса от обычной тележки, двух штук будет вполне достаточно, болты М10, М12, швеллеры — 2 штуки, эластичные подушки для рукояти, отрезки трубы, а также полая труба размером в 1,2 м.

Для создания колебания можно использовать любой подходящий вибромоторчик. Но в связи с тем, что устройство не может работать автономно и всегда получает питание от сети, лучше найти двигатель, работающий от 220 В, так как преобразователь найти на улице проблематично, если мотор будет работать от 380 В. Использовать можно даже старый мотор от мотоблока, если он исправен.

Сделать вибромотор своими руками не получится качественно, поэтому его лучше приобрести. Также важно заранее сделать чертеж, составить план и соблюдать в процессе последовательность действий. В качестве инструмента понадобится молоток, болгарка, сварочный аппарат, а также набор слесарных инструментов.

Этапы сборки

Виброплита своими руками с бензиновым двигателем собирается по такому же принципу, что и с электродвигателем. Серьезных отличий не будет, поэтому алгоритм действий будет актуальным и в том, и в другом случае. Последовательность действий можно разделить условно на несколько этапов:

  • Подготовительный. Включает в себя подготовку всех необходимых составляющих, а также инструмента.
  • Изготовление платформы. На листе стали или чугуна необходимо выполнить пару надрезов болгаркой. Отступать от края необходимо на 100 мм, глубина надреза 5 мм. Они должны располагаться симметрично друг к другу с двух сторон. Края немного загибаются, сделать это можно при помощи молотка. Угол сгиба должен быть не больше 25 градусов. Это требуется для того, чтобы исключить погружение аппарата в грунт во время работы. Места, где были выполнены загибы, обязательно обрабатываются сваркой. Это зафиксирует положение краев.
  • Фиксация двигателя. Любая вибротрамбовка обязательно оборудуется мотором, перед установкой необходимо снять крышку и отрегулировать уровень вибрации.
  • Установка вибратора. Он крепится к плите швеллерами. Важно сделать подгонку таким образом, чтобы края не выходили за рабочую поверхность. Фиксаторы дополнительно укрепляются при помощи сварки. Также дополнительно для крепления вибратора к металлической основе необходимо использовать болты. Лучше всего справятся с поставленной задачей изделия марки М12 и М10.
  • Устанавливается труба, а также эластичные подушки для предотвращения избыточной вибрации в ненужном направлении. Также на финальном этапе изготавливается ручка для более комфортного управления агрегатом.

Готовая трамбовка должна весить не меньше 60 кг при условии, что она будет использоваться в личных целях. Для обустройства дорожек такой площадочный вариант подходит. Если планируется с ее помощью обустраивать фундамент, стоит выполнить изделие весом минимум 80 кг.

Использование в частном хозяйстве

Самодельная виброплита чаще всего эксплуатируется на участке, при строительстве беседок, обустройстве дорожек и летних площадок. Однако не следует забывать, что она является самодельным инструментом, с которым также важно соблюдать правила безопасности.

Самодельная виброгалтовка будет приносить больше пользы, если ее владелец воспользуется следующими советами:

  • Чтобы вибрация не передавалась на руки и тем самым не утомляла пользователя во время работы с устройством, стоит к ручке приделать две петли из плотной веревки, за которые можно держаться в процессе.
  • Самодельная конструкция весом в 60 кг способна отлично утрамбовать поверхность грунта на 10 см. Этого вполне достаточно для кладки тротуарной плитки или ландшафтных работ. А вот для использования в строительстве необходимо увеличить вес конструкции, чтобы он был больше 80 кг.
  • Упрощает процесс трамбовки система орошения. Для этого рабочая поверхность перед устройством должна быть хорошо смочена водой.
  • Когда устройство будет готово к эксплуатации, очень важно проверить зафиксированность каждого элемента и крепления. Не должно быть поломанных элементов, непрочных или с дефектом.

Можно перед полноценным использованием провести небольшие испытания, чтобы убедиться в надежности и качестве выполненного агрегата. Хранить инструмент необходимо в чистом сухом месте, чтобы он прослужил без нареканий не один десяток лет. Периодически инструмент важно проверять, настраивать и регулировать. Если в виброплите был использован бензиновый двигатель, то уход за ним должен быть более тщательным, периодически необходимо менять масло и фильтры, проверять свечи. Специалисты рекомендуют менять смазывающее вещество после 25 часов работы виброплиты.

obinstrumentah.info

принцип работы и рекомендации по изготовлению самодельного устройства

Виброплита представляет собой многофункциональный инструмент, предназначенный для утрамбовки грунта, асфальта или песка.

На приусадебных участках необходимость в использовании этого оборудования возникает при ландшафтном проектировании.

Если агрегат планируется применять редко, то его можно взять в аренду. Виброплита своими руками поможет сэкономить средства.

Технические характеристики и принцип работы

Инструмент имеет весьма простую конструкцию, и изготовить его самостоятельно будет несложно. На тяжелом основании размещается вибратор для виброплиты, который соединяется с двигателем при помощи ременной передачи. Вращательное движение от силовой установки инструмента передается на вибратор, который преобразует его в колебательное, что и приводит к утрамбовке грунта.

С помощью самодельной виброплиты можно получить ровное плотное покрытие. Более сложные инструменты имеют функцию заднего хода, что позволяет их использовать в траншеях.

В качестве материала для рабочей плиты применяется чугун или сталь. Среди основных технических характеристик агрегата стоит отметить:

  1. Вес конструкции (находится в пределах 50−200 кг).
  2. Глубина уплотнения поверхности. На приусадебных участках чаще всего используются легкие и универсальные агрегаты, способные утрамбовать грунт на глубину от 10 до 25 см.
  3. Габариты определяются шириной рабочей платформы и оказывают непосредственное влияние на производительность работ.
  4. Возмущающая сила показывает силу воздействия на поверхность и измеряется в ньютонах.
  5. Частота колебаний влияет на скорость проходов и гладкость утрамбованного грунта. Чем чаще наносятся удары, тем лучше разглаживается верхний слой поверхности, но скорость работы при этом снижается.

Все агрегаты можно разделить на группы в соответствии с применяемой силовой установкой. Наиболее востребованными являются бензиновые инструменты, но для приусадебного участка можно сделать виброплиту с электродвигателем своими руками. По производительности и качеству выполнения работ серьезных различий между этими видами инструмента нет. Единственный недостаток электрических виброплит — необходимость в электропитании. Также существуют дизельные агрегаты, но они отличаются высоким уровнем шума.

Преимущества самодельного инструмента

Часто владельцы приусадебных участков сомневаются в целесообразности создания виброплиты своими руками. Стоит помнить, что самодельное устройство будет работать не хуже покупных аналогов. Среди основных преимуществ собранного собственными силами агрегата можно отметить следующие:

  1. Нет необходимости приобретения дорогих материалов и запчастей.
  2. Простота конструкции позволяет не беспокоиться об эргономике инструмента.
  3. Процесс изготовления прост, не стоит строго следить за соблюдением размеров.
  4. Можно использовать любой тип силовой установки, и ее необязательно специально покупать, подойдет любой двигатель со списанного оборудования.
  5. Инструмент создается с учетом конкретных задач и особенностей владельца. Зачастую сложно подобрать фирменный агрегат с необходимыми техническими характеристиками.

Рекомендации по изготовлению

Все фирменные агрегаты этого типа отличаются достаточно высокой стоимостью, и сделав его самостоятельно, можно хорошо сэкономить. Качество работ, выполненных с помощью самодельного инструмента, будет высоким. Для изготовления виброплиты потребуются следующие материалы:

  1. Листовой металл толщиной 8 мм для изготовления основы рабочей платформы.
  2. Два швеллера.
  3. Мягкие подушки из эластичного материала (2 шт.) для установки на ручках инструмента.
  4. Болты для крепления силового агрегата.
  5. Труба металлическая.

Сначала предстоит решить, будет ли инструмент переносным, или лучше сделать колесный вариант. Во втором случае к числу необходимых материалов стоит добавить 2 колеса. Переносной агрегат максимально прост в изготовлении и состоит из 4 основных элементов: силовой установки, эксцентрика, платформы и рукоятки.

В качестве примера стоит рассмотреть именно такой вариант инструмента, ведь он отлично подойдет для использования на приусадебном участке.

Порядок действий

Инструмент собирается в следующей последовательности:

  1. В стальном листе с помощью болгарки необходимо сделать несквозные пропилы на расстоянии 10−15 см от каждого края. В результате конструкции можно будет придать форму лыж. В противном случае инструмент не сможет передвигаться по грунту и будет в него постоянно зарываться. Края листа загибаются, а стыки тщательно провариваются.
  2. В середине плиты предстоит установить площадку для силовой установки, а в качестве материала лучше всего использовать швеллеры.
  3. После монтажа двигателя нужно его сбалансировать. При смещении центра тяжести во время работы инструмент будет постоянно уводить в сторону максимального веса, и для его удержания придется прикладывать значительные физические усилия.
  4. Силовая установка подбирается на основе личных предпочтений. Если есть возможность, можно использовать электродвигатель от списанного оборудования, что позволит значительно сэкономить на стоимости инструмента.

Так как простые электромоторы не рассчитаны на поперечные нагрузки, в отличие от специализированных силовых установок, необходимо подумать о приобретении запасных подшипников. Кроме этого, нужно усилить корпус со стороны установки эксцентрика. Завершающим этапом работ будет установка рукояток и демпферов на них. В противном случае высок риск развития заболеваний суставов запястий из-за сильной вибрации во время работ.

Отличным материалом для демпферов могут стать любые изделия из резины или старые подушки рамы автомобиля.

sotka.guru

Виброплита своими руками

20 ноября 2015

Просмотров: 6288

Виброплита — один из необходимых инструментов в строительных работах. Обычно используются покупные инструменты, но если виброплита своими руками сделана, то с ее помощью так же можно выравнивать поверхности.

Виброплита необходима для трамбовки грунта для изготовления дорог.

Принцип действия виброплит

Этот строительный инструмент используется для проведения вибротрамбовки различных сыпучих материалов: песка, грунта и т.д. Часто виброплиты применяются в строительных работах, для утрамбовки грунта под фундамент или укладку плитки.

В отличие от крупной техники, виброплита может применяться для работы на сложных участках благодаря небольшим размерам. Некоторые модели вибротрамбовки имеют задний ход. Эта функция позволяет использовать их даже в узких котлованах и траншеях.

Принцип работы виброплит прост. Основу составляет массивная платформа. На ней закреплен вибратор, соединенный с помощью муфты и передачи с двигателем.

Виды виброплит.

При включении двигателя он начинает создавать вращательные движения, которые затем преобразуются в колебательные с помощью вибратора. В свою очередь, колебательные движения передаются плите, а через нее — грунту или другому материалу для утрамбовки. Под действием инструмента, материал утрамбовывается, частицы заполняют все пустоты. В итоге поверхность выравнивается, а насыпь становится очень плотной.

Существует 3 основных вида машин для трамбовки, основное различие которых заключается в типе двигателя:

  • дизельная;
  • бензиновая;
  • электрическая.

Для работы в частных владениях и на небольших стройках оптимальным вариантом считается электрическая. Из всех видов вибротрамбовки такой инструмент отличается самой низкой ценой. Технические характеристики в целом не хуже, чем у более дорогих инструментов.

Единственный недостаток — невозможность работать без источника питания, а потому площадь действия сильно зависит от длины шнура.

Средним по цене является инструмент с бензиновым двигателем. Дизельная вибротрамбовка имеет один важный недостаток: высокий уровень шума при работе. При этом дизельное топливо обходится дешевле, чем бензин.

Требования для работы инструмента

Схема устройства виброплиты.

Характеристики вибротрамбовки зависят от качества материала самой виброплиты. Для изготовления станины применяется сталь, а для плит устройства используются сталь или чугун.

Устройство, изготовленное с применением чугунной плиты, нужно выбирать внимательнее: если материал низкого качества, в процессе работы на нем могут появиться трещины.

Размер рабочей поверхности определяет давление плиты на обрабатываемую поверхность. Это, в свою очередь, определяет качество работы вибротрамбовки. Например, грунт лучше трамбовать при помощи виброплиты с меньшей площадью поверхности.

Для качественной работы инструмента важно вибрационное усилие. От этого показателя зависит плотность утрамбовки поверхности. Чем больше вибрационное усилие, тем лучше инструмент будет справляться со своей задачей. Для утрамбовки плотных поверхностей нужна виброплита с большим вибрационным усилием.

Например, для укладки плитки показатель виброусилия инструмента массой 75-90 кг не должен превышать 20 кН. В противном случае, плитку слишком сильно вдавит в грунт, в худшем случае появятся повреждения. Для укладки асфальта подойдет вибротрамбовка с показателем усилия выше 10 кН.

Принцип работы виброплиты.

Легкость передвижения плиты зависит от мощности двигателя. Если он достаточно мощный, то плита сама будет передвигаться. Если мощность плиты мала — возникнут затруднения при работе под уклон, инструмент начнет зарываться в грунт.

Но основное требование, которому должна отвечать и плита от производителя и изготовленная виброплита своими руками — это масса. От этого показателя будет зависеть максимальный слой утрамбовки и сфера применения инструмента.

В зависимости от массы инструменты для трамбовки подразделяют на 4 группы:

  1. Легкие. Их масса не превышает 75 кг. Инструмент может утрамбовать поверхность на 15 см. Такие машины используются для укладки тротуарной плитки, полиуретановых ковриков, а также для ландшафтных работ.
  2. Универсальные. Вес от 75 до 90 кг. Максимальный слой составляет 25 и более см, могут использоваться для ремонта дорог («ямочный» ремонт), и укладки дорожного покрытия.
  3. Среднетяжелые. Вес может составлять от 90 до 140 кг. Максимальный уровень составляет уже 60 см. Сфера использование: укладка покрытия дорог, засыпка траншей.
  4. Тяжелые. Вес — 140 кг и более. Используются для тех же целей, что и среднетяжелые.

При работе бывает полезной специальная система орошения рабочей плиты. Работа инструментов без такой системы будет затруднена: плита может прилипать к грунту, особенно часто такое наблюдается при укладке асфальта.

http:

Тяжелые и среднетяжелые плиты могут быть прямыми или реверсными. Прямые имеют возможность двигаться только вперед. Реверсные предполагают возможность заднего хода, что позволит существенно сократить время работы, при необходимости утрамбовать участок еще раз, не надо будет разворачивать инструмент.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

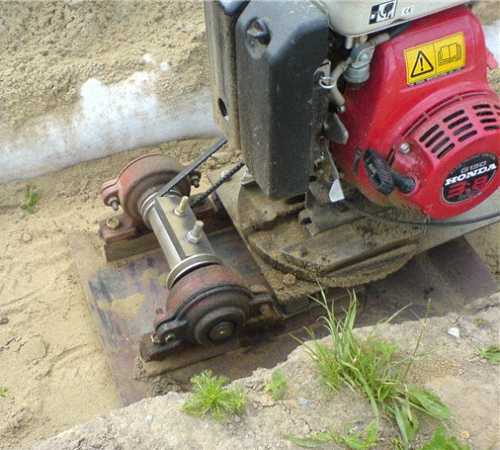

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг — найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес — не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

  • пластиковые колеса от тележки — 2 шт.;
  • болты М10;
  • болты М12;
  • швеллеры — 2 шт.;
  • эластичные подушки для рукояти — 2 шт.;
  • отрезки трубы;
  • полая труба — 1,2 м;

Для работы потребуются инструменты:

  • молоток;
  • слесарные инструменты;
  • болгарка;
  • сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Этапы сборки виброплиты

Конструкция вибротрамбовки достаточно проста, поэтому собрать ее можно не подготавливая предварительно чертежи узлов и компонентов.

С двигателя нужно снять крышку, чтобы отрегулировать силу вибрации.

Края плиты немного загибаются внутрь. За 10 см до края нужно сделать надрезы по 0,5 см и с помощью молотка загнуть на 20-30 градусов. Места, где были сделаны надрезы, защитить сварочным швом. Эта простая мера не позволит плите зарываться в грунт при работе.

Далее нужно приварить швеллера так, чтобы они не выходили за края поверхности. Правильное расположение определяется в зависимости от центра рабочей поверхности и расположения двигателя. Швеллера нужно приварить качественно, лучше с помощью поперечных линий.

http:

Далее закрепляют двигатель. Для этого в швеллерах делаются отверстия. Двигатель устанавливается при помощи уровня, закрепляется болтами М10 (если двигатель бензиновый, то М12). Для создания вибрации в устройстве привода применяется эксцентрик.

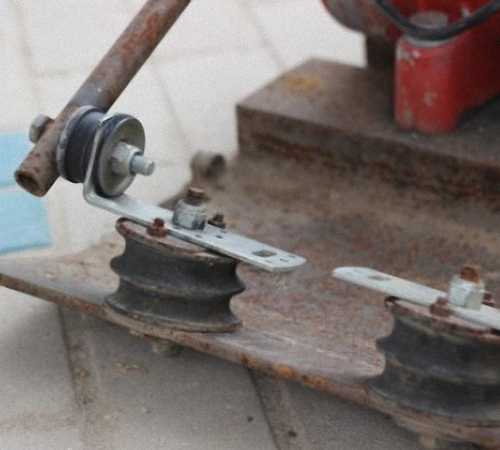

Эластичные подушки нужно устанавливать у основания плиты, где закрепляется рукоятка управления. Это поможет погасить вибрацию, инструмент из рук вырываться не будет. Затем привариваются колеса и полая труба, чтобы облегчить транспортировку инструмента.

На этом сборка вибротрамбовки считается завершенной.

Советы по использованию самодельной виброплиты

Несколько простых советов от мастеров позволят эффективнее использовать самодельный инструмент.

Чтобы не ощущать вибрацию при работе с самодельным инструментом, делается несколько веревочных петель, за которые держатся в процессе работы.

Самодельная виброплита позволит утрамбовать поверхность на 10 см, проводить ландшафтные работы или укладку дорожной плитки.

Для повышения эффективности инструмента можно сделать своеобразную систему орошения: в передней части прикрепить шланг и бак с водой. Тогда поверхность будет смачиваться, что значительно упростит утрамбовывание.

После того как инструмент полностью собран, нужно провести проверку. Крепления должны быть прочными, без дефектов. Только в этом случае можно включать виброплиту и проводить испытания.

http:

Самодельная плита может прослужить достаточно долго, но только в случае, если будут соблюдены условия хранения. Виброплита должна находиться в чистом месте, чтобы поверхность не загрязнялась. Перед использованием инструмент нужно проверять, настраивать и регулировать.

Самодельная плита с бензиновым двигателем нуждается в более тщательном уходе: нужно регулярно проверять состояние свечей и масла, заменять фильтры. Масло заменяется сначала через 25 часов работы инструмента. В дальнейшем — через 80-100 рабочих часов. Замена должна происходить при разогретом выключенном двигателе.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

принцип работы, сфера применения, инструкция и чертежи по изготовлению, видео

загрузка...

Ландшафтное проектирование, наряду с основными этапами, подразумевает проведения и уплотнение грунта. Делать это необходимо для того, чтобы при укладке на такой грунт специального покрытия, не появлялись ямы, а также после сильного ливня неплотный грунт не размывался.

Если говорить о таких масштабах как строительство дорог, то в подобных условиях используется специальная техника, с помощью которой и производится утрамбовка.

Однако, такая техника не может применяться в условиях приусадебного участка. Но если на таком участке утрамбовывать землю вручную, необходим далеко не один час времени и большое количество сил.

Виброплита в помощь


Для того чтобы упростить процесс, достаточно смастерить виброплиту.

Данный механизм представляет собой конструкцию из плоской плиты, на которую устанавливается виброблок, который и оказывает воздействие на грунт. С помощью такого механизма процесс утрамбовки можно произвести за несколько часов, в то время как утрамбовка естественным путем, займет годы.

Для того чтобы утрамбовать эффективно и качественно землю, необходимо конструкцию постоянно перемещать. Если же виброплиту оставить работать в одном месте, то в грунте появится углубление, что недопустимо при укладке в дальнейшем материала.

Характеристики ручных агрегатов

  1. Весовые категории конструкций, которые изготавливаются собственными руками, могут достигать от 50 до 200кг.
  2. Глубина уплотнения. Этот показатель зависит от того, какой вес имеет машина. Легкие варианты способны уплотнять грунт на 10-15 см. Средние по тяжести конструкции способны производить уплотнение на 25-30 см. Если необходимо утрамбовать песок или гравий, то используется исключительно тяжелая техника.
  3. Размеры. Этот показатель очень важен для подобной техники, так как от него зависит и скорость работы. Чем шире и больше рабочая поверхность, тем реже необходимо производить дополнительные проходы. Но стоит понимать, что чем больше площадка, тем и больших параметров по мощности должен обладать двигатель в конструкции.
  4. Вибрационная частота. Этот показатель влияет на гладкость получаемой поверхности. Чем чаще воздействует машина, тем ровнее и будет поверхность. Но при этом показатель скорости трамбовки уменьшается.

Реально ли сделать самостоятельно



Смастерить виброплиту не сложно, было бы желание. Но некоторые специалисты утверждают, что эффективность и полезность такой конструкции очень низкая.

Хотя существуют факторы, которые точно говорят о перспективности подобной конструкции.

  1. Нет необходимости использовать дорогостоящие материалы при создании машины.
  2. Нет необходимости соблюдать щепетильность при создании конструкции. Механизм прост в использовании.
  3. Можно прибегать к помощи электромотора. Как правило, такие конструкции используются на территории перед домом, а значит, и подключить машину не составит труда к электроэнергии.
  4. При изготовлении виброплиты, на ней, как правило, и будет работать мастер, который и ее изготавливает. Поэтому и характеристики будут подгоняться соответствующие. Готовый вариант найти гораздо сложнее.

Как построить собственными руками

Первоначально необходимо решить с колесами будет агрегат или же его необходимо переносить.

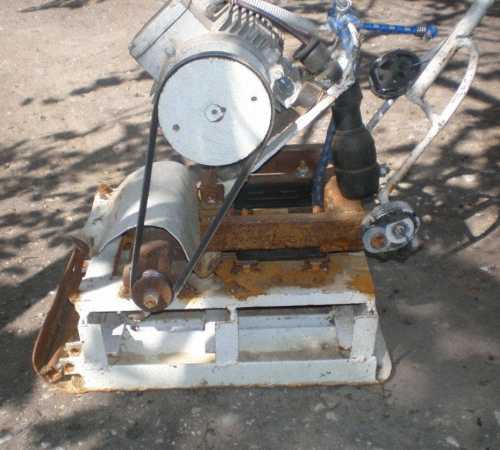

Переносной вариант в конструкции имеет 4 основных элемента. Это мотор, рукоятка, эксцентрик и рабочая поверхность. Для того чтобы машина работала, достаточно просто приложить небольшое усилие и плита пойдет в необходимом направлении.

Что касается конструкции с шинами, то здесь потребуется дополнительное проектирование и время для изготовления. Необходимо продумать компоновку оси, пневмопокрышек и других составляющих для передвижения. Такую конструкцию просто и легко перемещать.

Более распространенным вариантом является именно переносная виброплита. Рассмотрим вариант ее изготовления.

Важно знать: плюс конструкции в том, что на поверхности не остаются следы шин. Минус – сразу усилие с поверхности убрать не получится, необходимо прекращать подачу электроэнергии.

В качестве основания можно использовать прокатный лист стали, толщина которого равна 8 мм. В ней необходимо сделать пропилы несквозные, отступив по 10см от края по ширине. Это необходимо сделать для того, чтобы плита имела загибы, без которых она будет просто зарываться в грунт. Без пропилов согнуть сталь такой толщины практически невозможно.

Далее необходимо подумать о подиуме для вибромотора. Для этой цели необходимо в середине плиты установить 2 швеллера в форме П.

Обратите внимание: установить двигатель необходимо четко по центру. Это связано с тем, что если центр тяжести сместиться, то конструкция при работе всегда будет уводить плиту в сторону. Пользователь постоянно буде прикладывать усилия для того чтобы держать виброплиту по намеченному маршруту.

Что касается вибромотора, то его можно приобрести или ж использовать имеющийся в хозяйстве, например от вентиляторной установки. Далее необходимо эксцентрик усадить на ось. Причем важно усилить корпус с той стороны, где и имеется эксцентрик.

Не многие изготовители виброплит задумываются о том, чтобы использовать демпферы. Это важный элемент, который позволит эффективно гасить вибрацию, которая передается на руки. Причем сильная вибрация может спровоцировать появления болезней запястья. В качестве таковых могут использовать стандартные подушки от рамы автомобилей.

В итоге получается отличная конструкция, которая работает не хуже заводских аналогов, но имеет низкую стоимость.

Как сделать виброплиту своими руками, смотрите в следующем видео:

dachniki.guru

Виброплита своими руками. Советы, инструкции :: SYL.ru

В условиях дачи или частного земельного участка уплотнение виброплитой является незаменимым решением при работах на небольших площадях, ведь в этом случае вряд ли получится использовать другую специальную технику.

Виброплиты применяют в работах по благоустройству приусадебных участков, мощению садовых дорожек и других территорий, которые ранее были разрыты.

Рынок предлагает сегодня домашним строителям большой выбор такого оборудования. Они имеют различные характеристики и подходят для работы в разных условиях. И все бы хорошо, однако цены не устраивают большинство людей. Поэтому самое лучшее решение – виброплита, своими руками сделанная.

Какие преимущества имеет оборудование, собранное самостоятельно?

Одно из главных преимуществ – это максимально быстрая сборка. Если есть определенные навыки и большое желание, то любой человек сможет собрать это устройство чуть больше, чем за пять часов.

Еще одно преимущество – это высокий уровень безопасности. Можно самостоятельно контролировать уровень вибраций. Это придает уверенность. Также можно выделить очень простую эксплуатацию. Это оборудование работает автономно, нужно лишь регулировать направление движения плиты.

Еще важное преимущество – монтаж на оборудование системы бесперебойного питания.

Из чего состоят виброплиты?

Прежде чем начать работы по сборке, необходимо создать эскиз. Очень важно знать, какие понадобятся запчасти для виброплиты.

Так, для постройки этой системы нам нужны: сама базовая часть, рама, виброузел, силовой агрегат, трансмиссия, а также ручка для удобного управления.

Подошву можно изготовить из чугунных сплавов. Это идеальное решение для этих целей. Но нужно помнить, что низкокачественный чугун может растрескаться при работах по песчаному либо гравийному грунту. В такой почве преобладают мелкие камушки, которые при работы с плитой могут не лучшим образом воздействовать на поверхность подошвы.

Размер имеет значение

Здесь нужно знать, что размеры базовой части – это очень важно. Правильная геометрия подошвы, а также небольшие ее размеры – высокая эффективность и дополнительные преимущества. Так, рабочая часть может отлично самоочищаться. Чем меньших размеров поверхность плиты, тем лучше эффективность работы.

Так, если изготовляется виброплита своими руками, то подошва должна иметь небольшие размеры, конечно, если это не снизит вибрационные характеристики.

Узел, который создает вибрации, закрепляют на рабочей части. В этом случае все крепления, а также все узлы должны быть очень тщательно собраны. Каждая, даже самая небольшая деталь должна иметь максимальную надежность. Ведь предстоит работать в условиях сильных вибраций.

Сальник вибрационного узла не должен пропускать смазку, он также защищает детали от попадания пыли и грязи. Сальник должен быть надежным, чтобы выдержать серьезные нагрузки в течение длительного времени.

В качестве привода будет использован электрический двигатель, а чтобы работа такого оборудования была более эффективной и качественной, можно использовать бензиновые либо дизельные моторы. Так будет обеспечена максимальная отдача мощности и отличная утрамбовка в любых, даже самых неблагоприятных условиях.

Какая плита подойдет лучше всего?

Различают три вида вибрационных плит. Это бензиновое оборудование, дизельное и виброплита электрическая. Каждое из устройств производит различную мощность, поэтому могут использоваться в различных условиях и многих сферах. Зачастую домашние мастера приобретают и собирают бензиновые системы.

Дизельные плиты обладают высокой мощностью и огромным ресурсом. Их можно применять при выполнении масштабных работ по обустройству дорог. Эта плита не подойдет для использования на вашем участке.

Электрическое оборудование ограничено определенным радиусом. Такая плита работает, насколько позволит длина шнура. Все ее преимущества можно ощутить в закрытых помещениях. Это отличный выбор, но не всегда такая виброплита, своими руками изготовленная, полностью оправдывает время и средства, затраченные на ее сборку.

Прямое или реверсное трамбование?

Эти устройства различают по направлению хода во время работы. Существует оборудование с прямым либо реверсным ходом. Первые работают лишь в одном направлении. На самом деле это обыкновенный каток.

Реверсные модели могут работать по-разному. Это позволяет значительно увеличить эффективность от применения и позволяет снизить временные затраты. Данный метод применяется преимущественно на тяжелых плитах.

Рабочая поверхность грунта

Прежде чем виброплита своими руками будет вами собрана, нужно провести анализ поверхности, на которой предстоит работать. Если машина будет использоваться по цветным поверхностям, тогда может потребоваться более высокая частота создания вибраций. Наиболее эффективно такая машина сможет работать по песку, гравию и щебню.

Если же поверхность грунта будет из отложений, то для облегчения вашей работы можно применить плиту с более высокой амплитудой. Чем выше амплитуда движения, тем легче и лучше пойдет процесс утрамбовки. Однако такая самодельная виброплита требует системы амортизации.

Приступаем к делу

Теперь вы знаете о виброплитах практически все, так что нужно и можно приступать к сборке. Любое подобное оборудование не может функционировать без мотора. Для использования на дачном участке или в частном домовладении подойдет виброплита электрическая.

Мотор

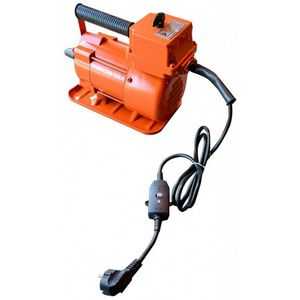

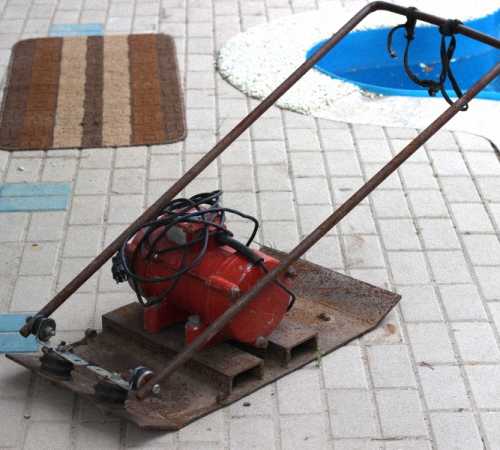

Идеальным для этих целей будет ИВ-98. Этот мотор отлично работает в условиях средних нагрузок, а вы можете регулировать мощность вибраций. Двигатель хорош тем, что может работать много часов подряд.

Приобрести этот агрегат можно от 7000 р. Однако всегда можно снять мотор с систем, которые не используются больше.

В качестве основания можно применить обыкновенный металлический лист, который легко купить на любой металлобазе. Лист должен иметь 8 мм в толщину, а длина и ширина должны составлять не более 80 и 45 см соответственно.

Кроме всего этого, нам понадобится металлическая пластина, которую мы будем использовать в качестве подошвы. Она закрепляется на рабочем основании снизу. Не желательно приобретать сильно толстый лист для этих целей. Отлично подойдет толщина в 5 мм.

Чтобы машина не закапывалась в почву, края следует отогнуть. Это легко делается с помощью болгарки. Нужно сделать срезы по 5 мм в 10 см от края подошвы, а края загнуть при помощи молотка.

Теперь можно монтировать двигатель. Для этого следует заранее разметить рабочую часть. Желательно подобрать наиболее подходящие места для закрепления болтов. Для креплений нужно просверлить отверстия и нарезать в них резьбу. Затем с помощью уровня выставим двигатель и закрепим его посредством швеллеров и шпилек.

Для комфортного использования

Чтобы вы могли удобно работать с этой машиной, нужна ручка для перемещения. Она может быть закреплена на основании плиты. Можно для этого приварить два болта. Для гашения вибраций рекомендуется установить ручку через сайлентблоки, и ваши руки будут вам за это благодарны.

Вот и готова наша виброплита. Характеристики ее не хуже, чем у промышленных образцов, однако по цене она обходится гораздо дешевле.

www.syl.ru

Как сделать виброплиту своими руками – Как сделать виброплиту для уплотнения грунта и виброрейку для бетона своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
