Установка и подключение инфракрасного обогревателя через терморегулятор

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

Необходимые инструменты и материалы

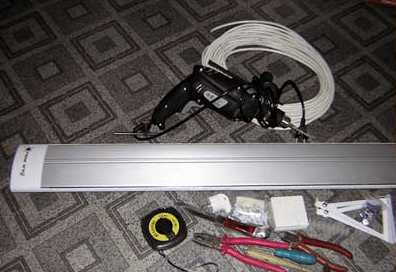

Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:

  1. Дрель либо шуруповерт (засверливать отверстия под крепления).
  2. Пассатижи (для укорачивания проводов).
  3. Индикаторная отвертка (определять фазу и ноль).
  4. Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.
  5. Простой карандаш и строительная рулетка (отмечать места крепления на стене).


Что касается дополнительных материалов, то для установки и подключения инфракрасного обогревателя Вам могут понадобиться:

  1. Разборная электрическая вилка.
  2. Трехжильный медный кабель, сечением 2,5 мм.кв.
  3. Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..

Основной процесс

Подвешивание корпуса

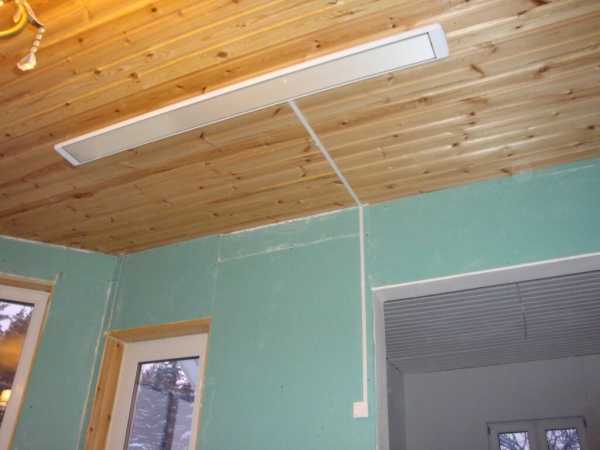

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

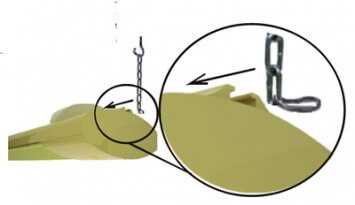

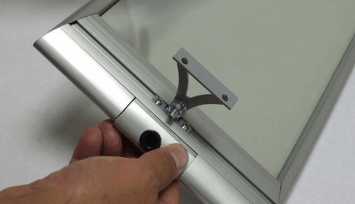

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

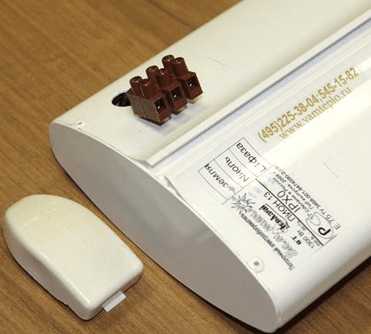

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

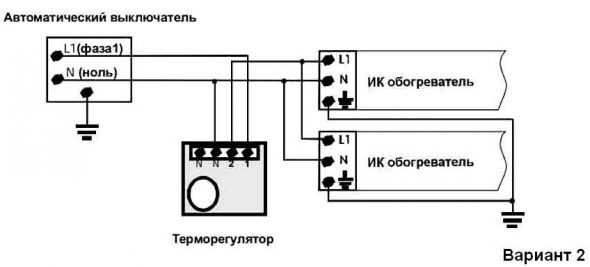

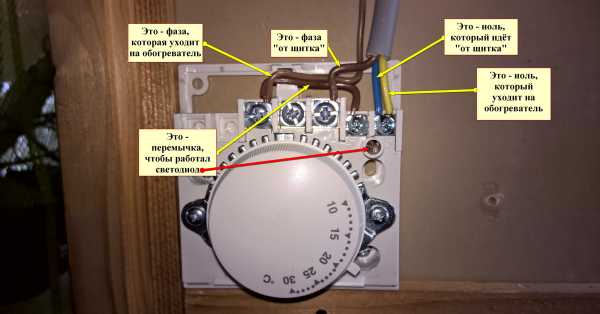

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

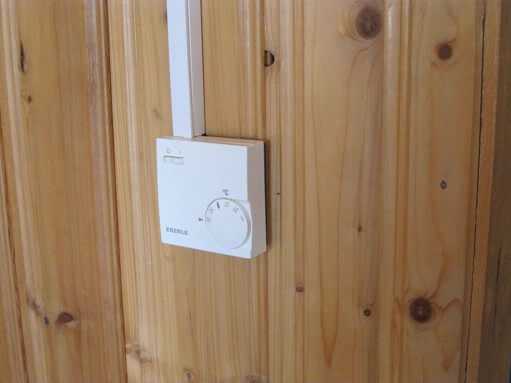

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

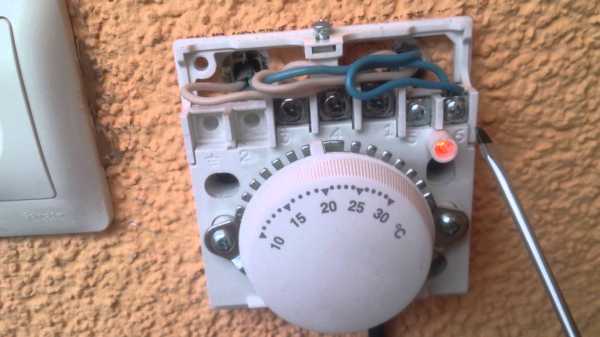

Как подключить регулятор температуры

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

  • На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

  • Дизайн ИК-обогревателей может быть различным. Строгие белые агрегаты не обязательно приобретать. К примеру, если отделка стен осуществилась деревянной вагонкой, рекомендуем покупать изделие с цветом корпуса «под дерево», который идеально впишется в интерьер сауны и деревянного балкона. Для ванной комнаты может подойти и классический белый корпус, главное правильно его разместить на стене.
  • Если в Вашем доме нет централизованной системы отопления, то не нужно самостоятельно подключать радиаторы и устанавливать электрический котел. Гораздо лучше прогревают помещение именно ИК-обогреватели, т.к. теплый воздух направляется сверху вниз, а не наоборот (как при конвекционном отоплении). На картинке Вы можете наглядно увидеть принцип работы обеих систем в помещении:

Также читают:

samelectrik.ru

Подключение терморегулятора к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

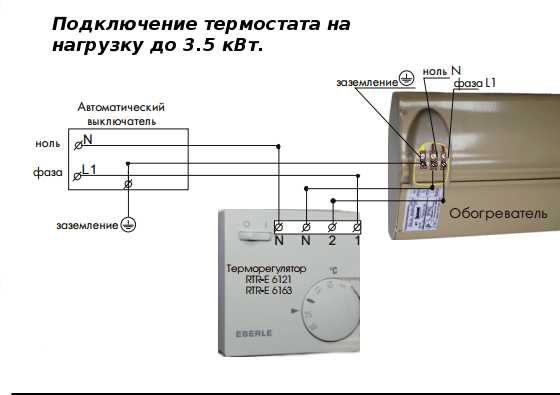

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

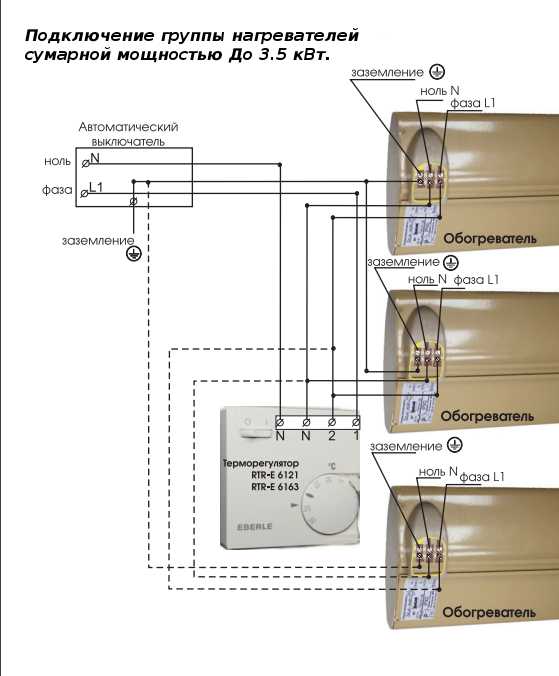

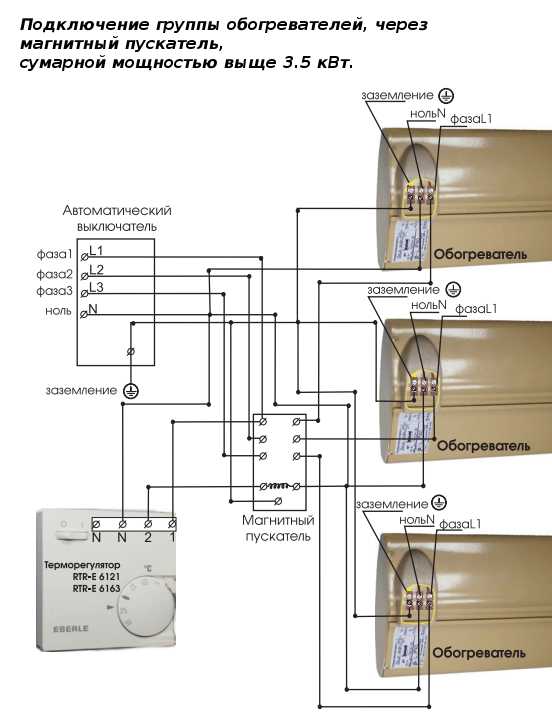

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

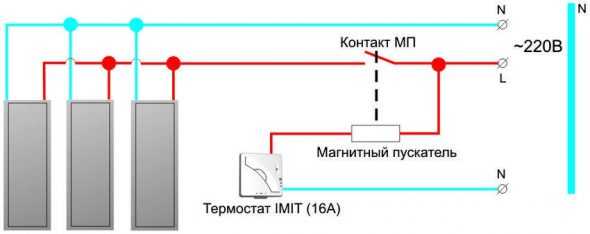

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Наверняка вы не знаете:

samelectrik.ru

Как подключить терморегулятор к инфракрасному обогревателю

При наличии инфракрасного обогревателя термостат выполняет функции контроля заданных температурных параметров в течение определенного времени. С его помощью можно запланировать предварительный прогрев помещения, минимизировать вероятность возникновения пожара и создать комфортную и уютную атмосферу в доме. Для этого достаточно знать, как подключить терморегулятор к инфракрасному обогревателю.

Что собой представляет терморегулятор, назначение, принцип действия

В основе функционирования термостата цикличный процесс замыкания и размыкания электрической цепи. Регуляция микроклимата по этому параметру основана на посылаемых датчиком температуры сигналах. Рассмотрим этот процесс более детально:

  • При достижении заданного порога температуры возрастает сопротивление внутреннего датчика.
  • Терморегулятор размыкает электрическую цепь.
  • При остывании датчика сопротивление вновь повышается.
  • Терморегулятор вновь запускается, однако уже не размыкает, а замыкает электроцепь.

Этот цикл продолжается заданное время и позволяет говорить об автоматической установке температурного режима в помещении, оснащённом инфракрасным обогревателем. Его преимущество — в нагреве окружающих предметов, а термостат облегчает управление этим процессом.

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

  • механические;
  • электронные.

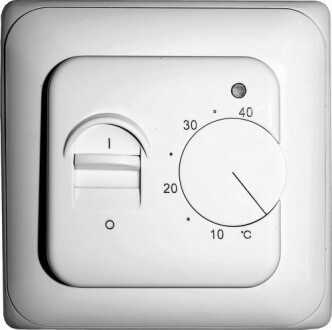

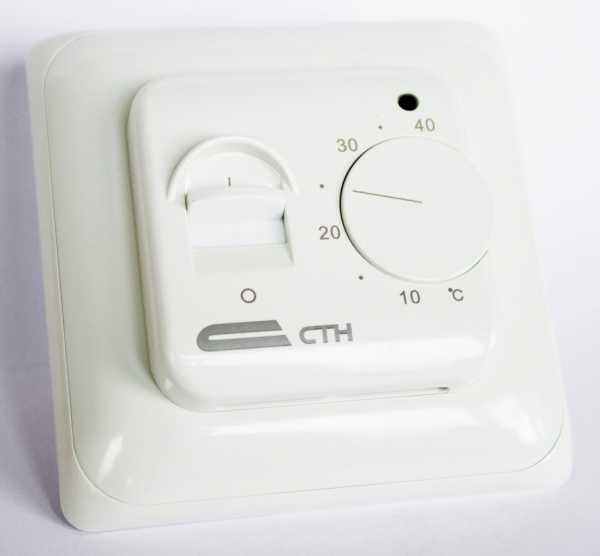

Механические терморегуляторы просты и надёжны

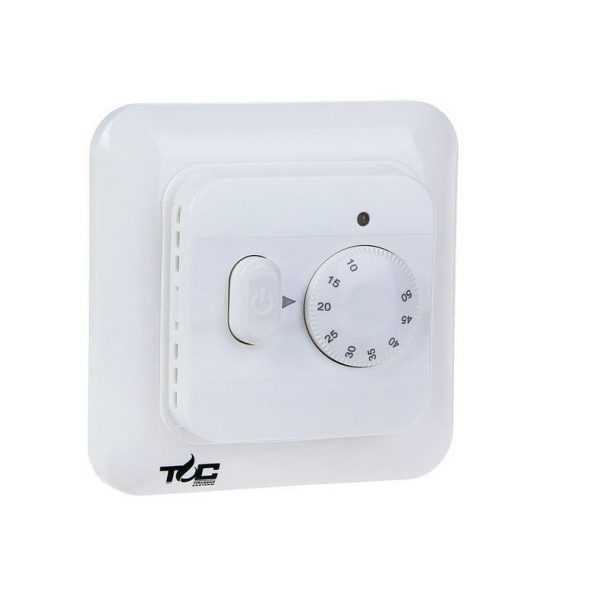

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

  • схема подключения не требует специальных умений и навыков, доступна даже новичку;
  • простая конструкция является залогом долговечности;
  • относительно низкая стоимость в сравнении с электронными аналогами.

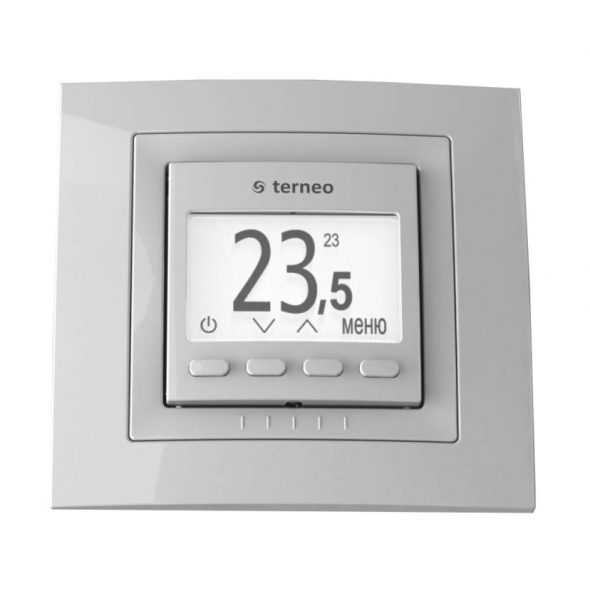

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

  • вывод информации о настройках и происходящих процессах на экран дисплея;
  • необходимость электропитания;
  • кнопочные или сенсорные панели управления;
  • возможность программирования климатических показателей на день либо на всю неделю;
  • дистанционное управление через мобильное приложение;
  • подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Варианты подключения

Прежде чем приступать к подключению терморегулятора, необходимо удостовериться в наличии благоприятных для его работы условий:

  • мощность обогревателя не превышает 3000 Вт;
  • термостат будет установлен на достаточном удалении от прибора;
  • на корпус терморегулятора не будут попадать солнечные лучи;
  • влажность в комнатах соответствует норме.

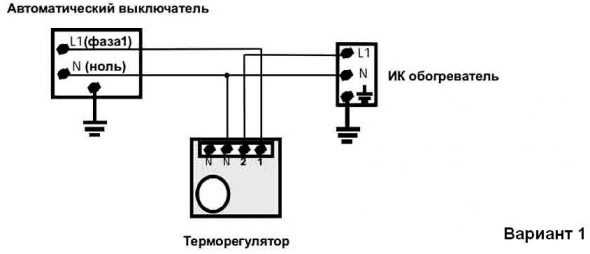

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:

  1. Для инфракрасного обогревателя предусматривают розетку или отдельную линию от щитка с индивидуальным автоматом.
  2. Термостат будет располагаться между нагревательным прибором и питающим его устройством (электрощит либо розетка) по типу последовательного подключения.
  3. К входным клеммам терморегулятора проводят две жилы электрокабеля — нейтраль и фаза.
  4. От выходных клемм, соблюдая полярность, тянут провода непосредственно к инфракрасному обогревателю.

    Стандартная схема подключения терморегулятора

Если требуется оснастить термостатом два рядом расположенных отопительных прибора, то используют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

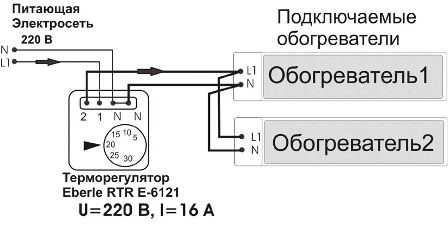

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Нюансы подключения в зависимости от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

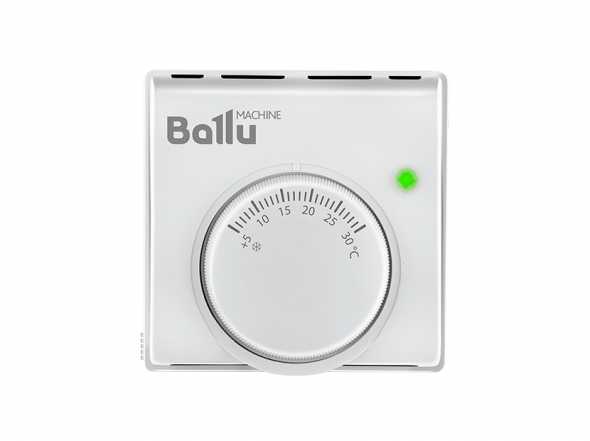

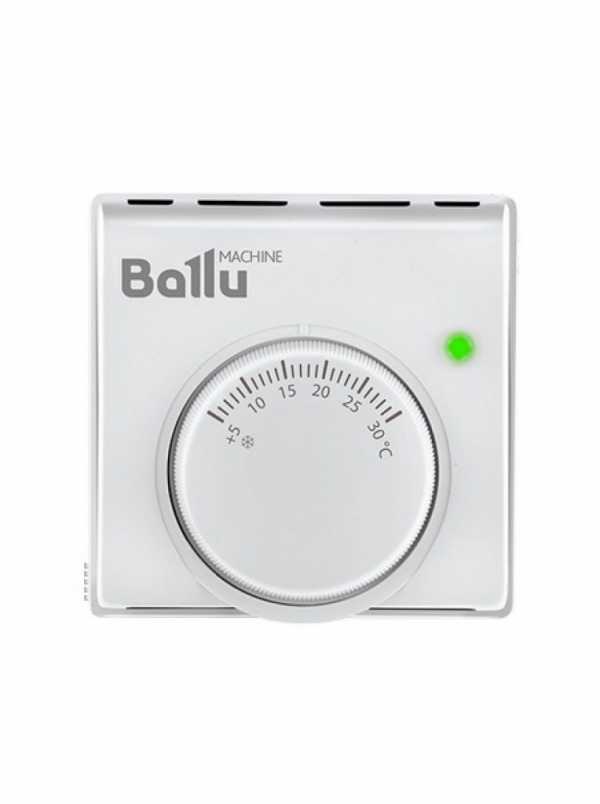

Ballu — один из самых известных производителей терморегуляторов

Так, инструкция от производителя Ballu содержит следующие важные дополнения:

  • суммарная мощность обогревателей не должна превышать максимальную мощность термостата;
  • от пола до прибора необходимо выдержать расстояние как минимум в 1,5 метра;
  • под термостат подкладывают слой утеплителя, а его наружную поверхность запрещено закрывать чем бы то ни было для обеспечения беспрепятственного воздухообмена.

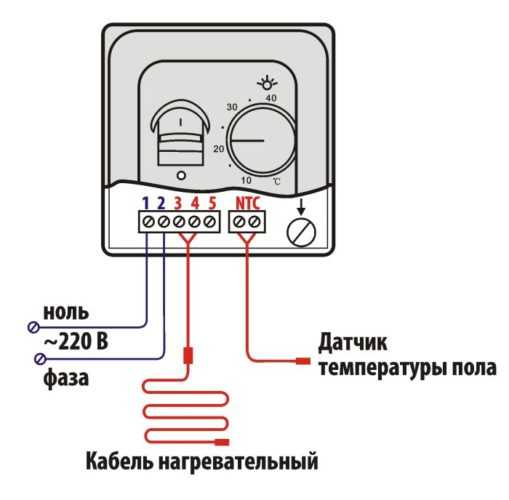

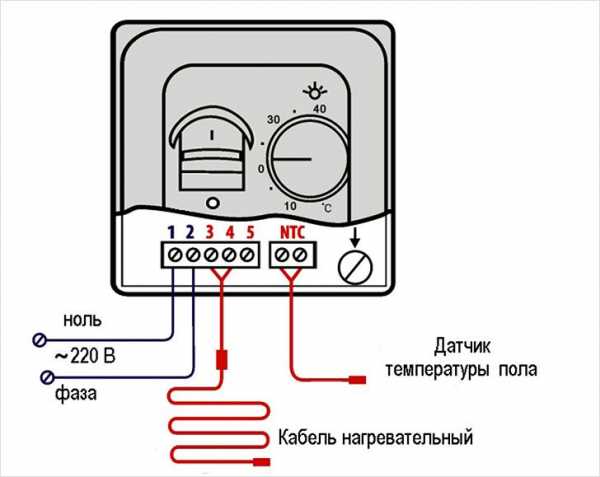

Для инфракрасных обогревателей системы «тёплый пол» применяют термостаты с выносным датчиком, что налагает свои особенности при монтаже и последующем подключении:

  • терморегулятор располагают не выше 0,5 метра от уровня пола;
  • в его конструкции 6 клемм: пара для «фазы» и «нейтрали», пара для ИК-обогревателей пола и пара для проводов от выносного датчика;
  • подкладка утеплителя не требуется, а маскировка шторами и пр. никак не отразится на работе прибора (в отличие от вариантов со встроенным датчиком температуры).

Советы по установке

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил безопасности:

  • контур заземления выполняют из проводника определённой толщины и с небольшим сопротивлением;
  • лучшее место размещения терморегулятора — стена;
  • в одном помещении — один прибор;
  • его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким образом, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сэкономить электроэнергию, прогреть помещение заблаговременно и облегчить процесс климат-контроля. Важно правильно подключить термостат к отопительному устройству. Неукоснительное соблюдение требований инструкции гарантирует безопасную и длительную эксплуатацию прибора.

Оцените статью:

Поделитесь с друзьями!

elektro.guru

Как подключить терморегулятор к инфракрасному обогревателю

Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

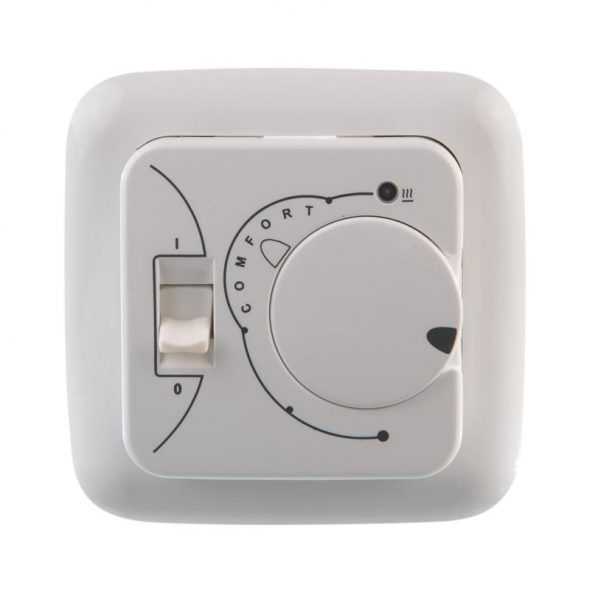

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

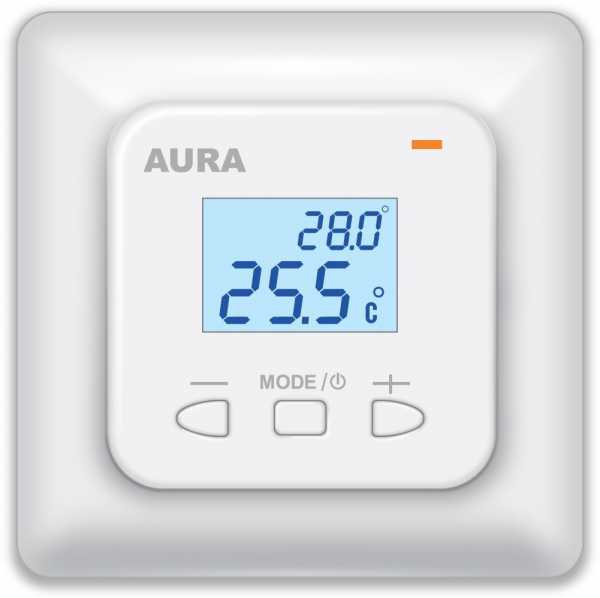

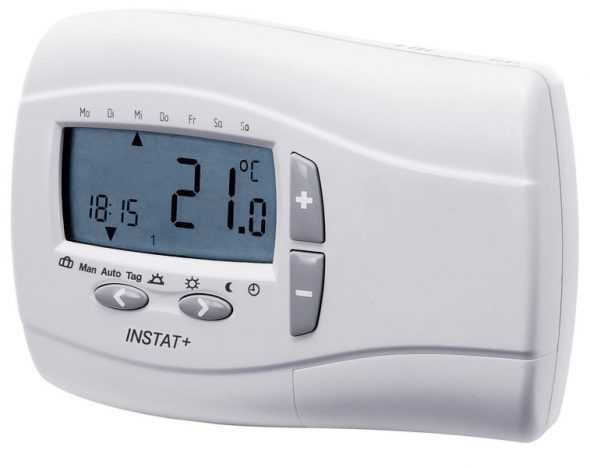

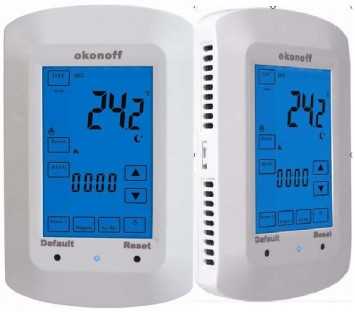

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Видео: особенности выбора терморегулятора для инфракрасного обогревателя

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

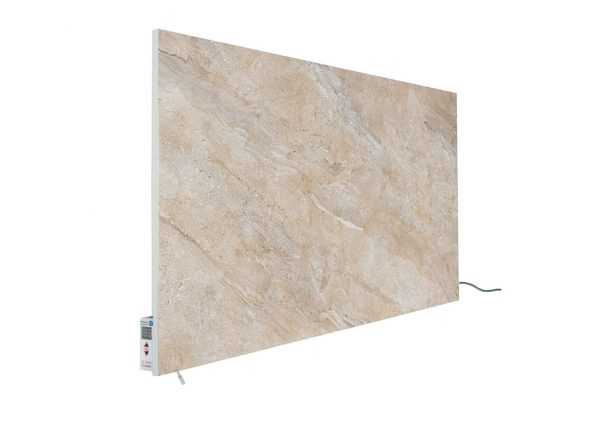

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

  • в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;

    Соединить один обогреватель с регулятором можно с помощью проводов

  • параллельное соединение используется для подключения одного регулятора к двум инфракрасным устройствам. Одну пару проводов соединяют с термоуправляющим прибором, а от него осуществляется разводка на два обогревателя;

    Подключение двух обогревателей требует выполнения разводки от термостата

  • сложен метод соединения одного терморегулятора сразу с несколькими бытовыми обогревателями. В таком случае не существует универсальной схемы, но её можно продумать индивидуально с учётом особенностей приборов. При этом используют магнитный пускатель. Существуют готовые комплекты, в которые входят обогреватель, провода, магнитный пускатель. Важно помнить, что от правильного соединения и расчёта зависит безопасная эксплуатация оборудования.

    При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

  • в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
  • монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
  • потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
  • рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.
