Самодельный мангал из газового баллона своими руками: чертеж, фото

В любое время года хочется приготовить мясо, овощи на костре, чтобы ощутить особый аромат и вкус продуктов. Поэтому рассмотрим, как сделать самодельный мангал из газового баллона. Потребуется немного времени, некоторые инструменты и материалы. В результате можно получить привлекательную и функциональную конструкцию с крышкой.

Преимущества

Выделим основные преимущества создания мангала своими руками, используя обычный газовый баллон:

экономия – даже самый обычный готовый мангал с аналогичной функциональностью обойдется немало, а имея под рукой газовый баллон, можно сделать устройство, потратив минимум средств и немного времени;
простота – благодаря подробной инструкции собрать изделие сможет даже новичок, достаточно иметь обычные навыки обращения со инструментами и материалами;
функциональность – своими руками можно задать необходимый уровень функциональности устройства, установив требуемые дополнения;
мобильность – изготовленную своими руками конструкцию можно легко перемещать с места на место и транспортировать;

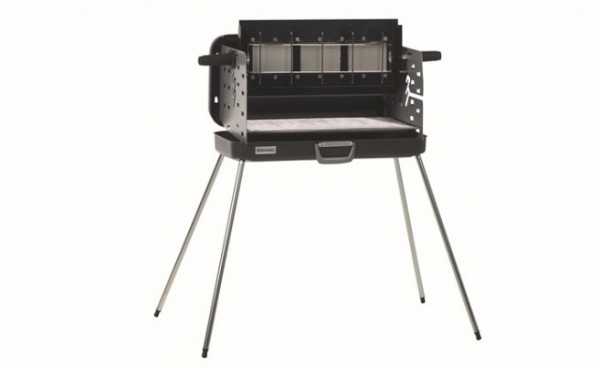

Вариант мобильного мангала

высокая прочность и долговечность – конструкция, выполненная из газового баллона, отличается повышенной прочностью, обеспеченной используемой сталью с высокими эксплуатационными качествами, ведь она способна выдержать высокое давление и воздействие газовой среды;
удобство эксплуатации – дно не прогорает, а после использования не нужно заливать водой – достаточно закрыть крышку.

Подготовка

Примечание: Прежде чем приступать к действиям по созданию мангала своими руками, необходимо позаботиться о выпуске газа, который всегда остается в использованном баллоне.

В нем может быть конденсат. Поэтому изделие нужно открыть (открутить вентиль), подождать, пока газ выйдет. Естественно, это необходимо делать на свежем воздухе, в безопасном отдалении от возможных источников огня, искр и других условий, способных вызвать возгорание газа. Чтобы определить, что газ выходит (это не всегда слышно), можно использовать мыльную воду. Достаточно промазать выход, чтобы получить пузыри, если идет поток.

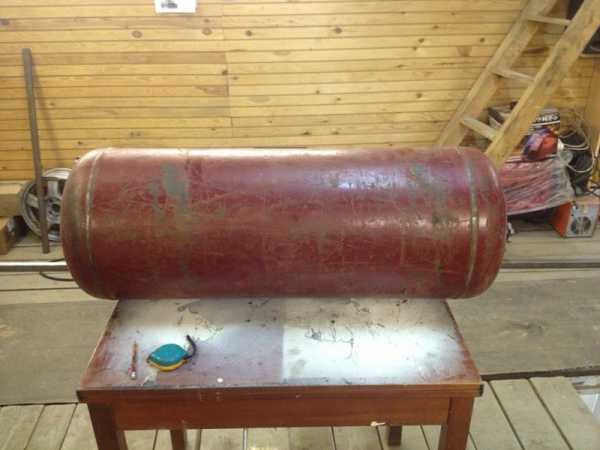

Подготовка баллона для изготовления мангала

Затем баллон нужно перевернуть, чтобы обеспечить выход конденсата. Далее изделие необходимо залить водой и оставить на несколько дней. Для этого подключается шланг и под напором подается жидкость. Вода должна заполнить объем полностью. После этого дальнейшая работа с баллоном будет безопасной.

Пока изделие готовится, можно заняться важным делом – сделать чертеж. Ведь придется соорудить устройство, которое должно иметь определенные параметры. Вот с их учетом и следует создать чертеж. Все размеры, элементы и особенности должны быть в нем указаны.

А еще для создания самодельного мангала потребуются такие инструменты и материалы:

дрель;
болгарка;
сварочный аппарат;
шуруповерт;
труба;
петли;
заклепки.

И, конечно, потребуется сам баллон. Можно использовать вариант на 50 литров.

Разметка

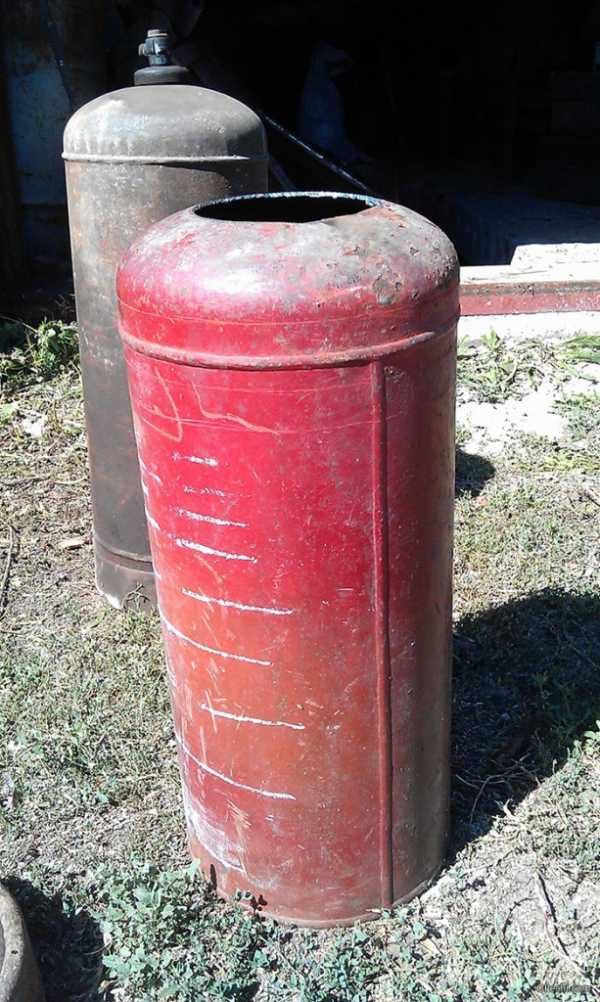

Дальше можно позаботиться о разметке баллона. Модели на 50 литров достаточно, чтобы приготовить шесть порций шашлыка. Наружный диаметр стандартного баллона составляет 96 см. Следовательно, его удобно разделить на четыре части. Отступать можно от продольного шва, что обеспечит ровность разметки.

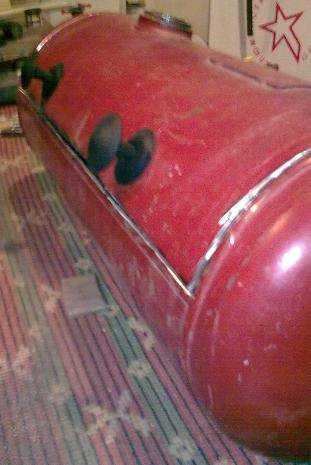

Подготовка баллона к приварке крышки

По обе стороны от шва нужно отступить по 24 см, после чего провести линии. Уложив изделие горизонтально, необходимо сделать отметки для возможности размещения шампуров. По периметру баллона есть поперечные швы. От них нужно отступить по 3 см. Дальше шаг между метками может составлять 8 см. В итоге их получится шесть. В отмеченных зонах нужно сделать отверстия диаметром.

От первой ориентировочной линии следует отступить еще 10 см. На этом расстоянии будет размещаться крышка.

Границы крышки – это текущая линия и противоположная, нанесенная первой (на расстоянии 24 см от продольного шва).

Распиливание

Когда с разметкой этап закончен, можно переходить к более ответственному – распиливанию. Для этого нужно воспользоваться болгаркой. Действовать необходимо строго по нанесенным линиям разметки. Обращаться с болгаркой нужно аккуратно, не пренебрегая правилами безопасности. Следует помнить, что осколки металла могут попасть в глаза, волосы, на кожу. Все эти части тела нужно защитить, для чего используются специальные средства. На голову нужно надеть головной убор, следует использовать очки, перчатки и закрытую одежду и обувь.

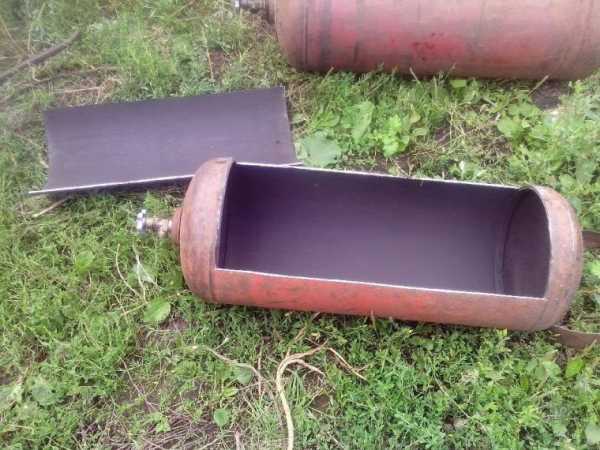

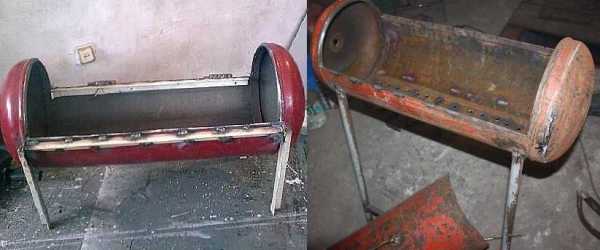

Распиленный баллон

Поскольку толщина используемого металла составляет не более 3 мм, совершить действие с помощью болгарки будет достаточно просто.

Рекомендации по правильному вскрытию газового баллона для изготовления мангала

Приварка крышки и ручек

Для крепления крышки и возможности ее открывания следует использовать прочные петли. Их может быть три-четыре. Размещаться они должны на одинаковом отдалении друг от друга.

Высота ножек выбирается такой, чтобы мангал из газового баллона было комфортно использовать. Кроме приготовления блюд, его должно быть удобно транспортировать, грузить в багажник автомобиля.

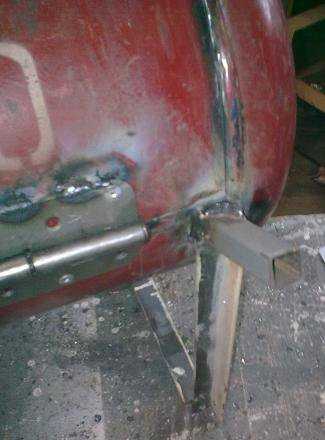

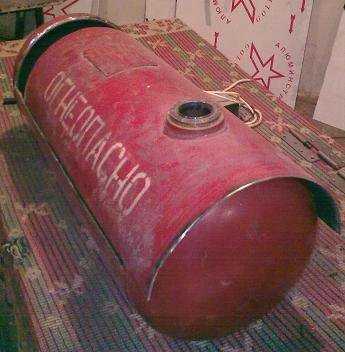

Приварка крышки мангала

Как показывает практика, оптимальная высота конструкции – 20–30 см. Для изготовления ножек можно использовать трубу. На концах ножек лучше предусмотреть площадки, которые будут противодействовать непроизвольному углублению в грунт конструкции при использовании на природе. Это особенно важно, если применяются не трубы, а уголки, поскольку под весом изделия они способны сильно погружаться в почву, что весьма неудобно при эксплуатации.

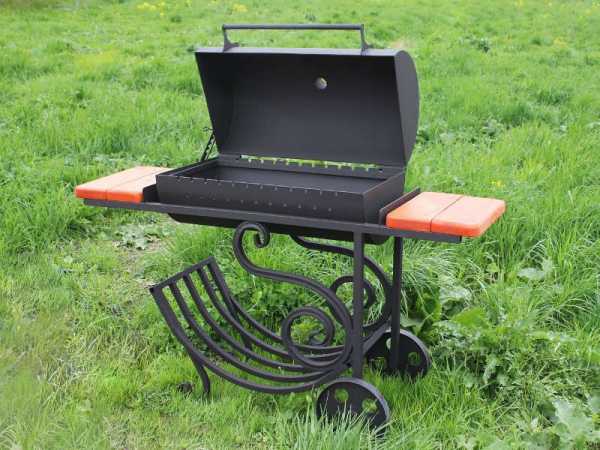

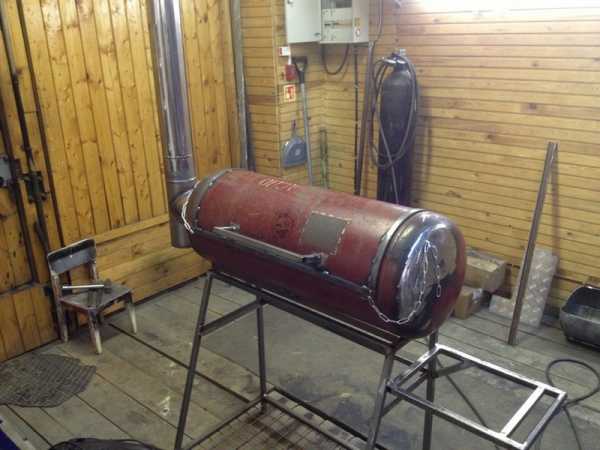

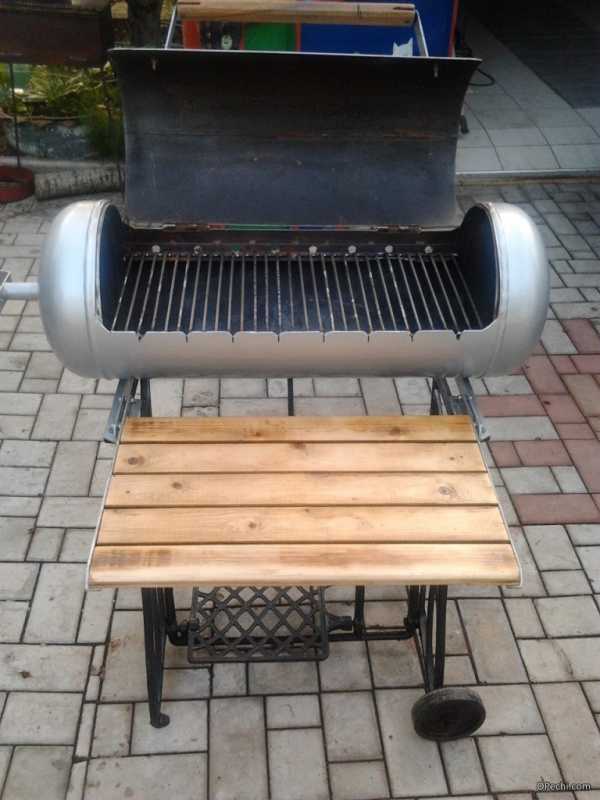

Вариант изготовления стильного мангала из газового баллона

Ручки можно изготовить своими руками или купить в магазине. Это могут быть самые простые элементы. Желательно не использовать дерево. И пусть оно выглядит более эстетично, из-за высоких температур такие изделия быстро придут в негодность. Поэтому металлические ручки – оптимальный выбор.

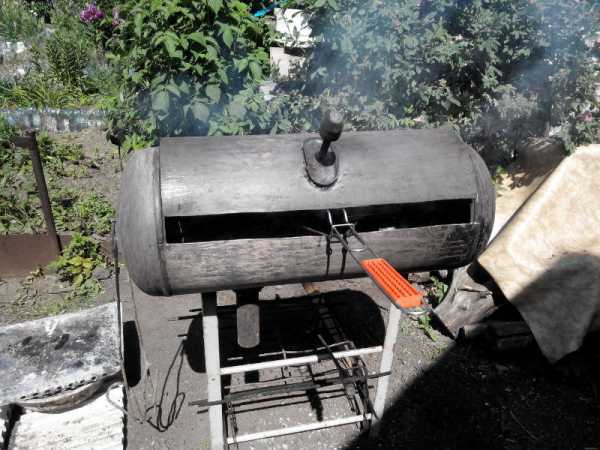

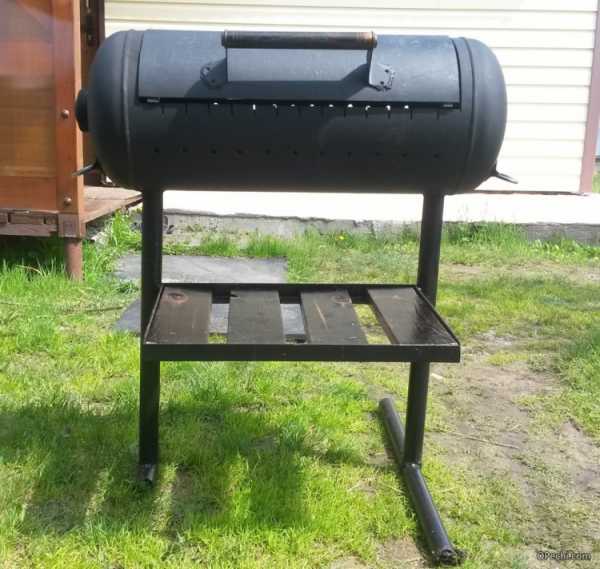

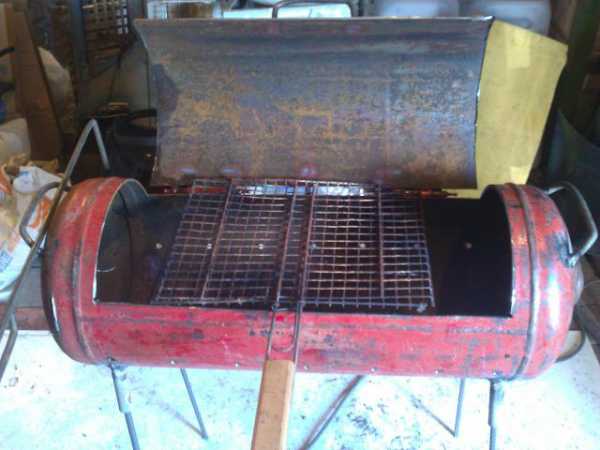

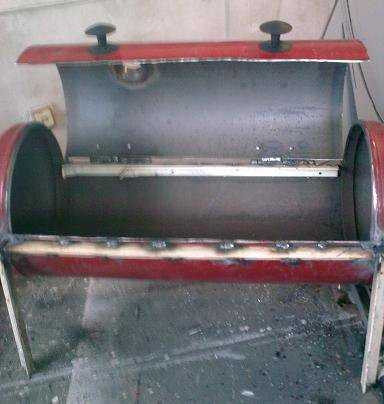

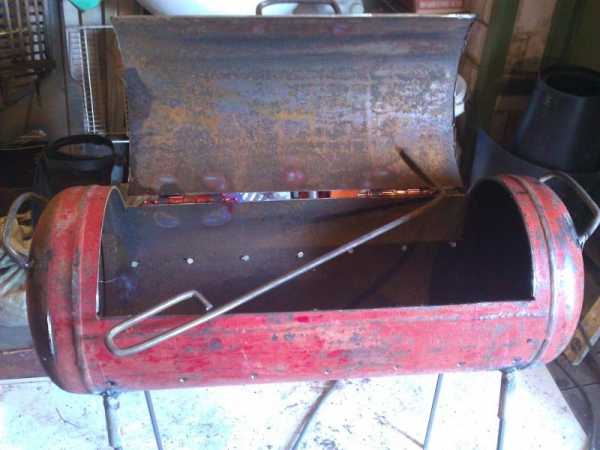

Готовый мангал, изготовленный своими руками

Опасности

Если мангал из газового баллона создается своими руками, есть определенные проблемы:

без термостойкого покрытия изделие может выглядеть не эстетично;

Мангал без декорирования

получается достаточно тяжелая конструкция, которую не всегда удобно транспортировать;

Удобный для перемещения мангал

малый опыт в проведении сварочных операций может негативно сказаться на прочности и долговечности конструкции.

Примечание: Если есть сомнения в возможности изготовления мангала своими руками, лучше не рисковать, а приобрести готовое решение.

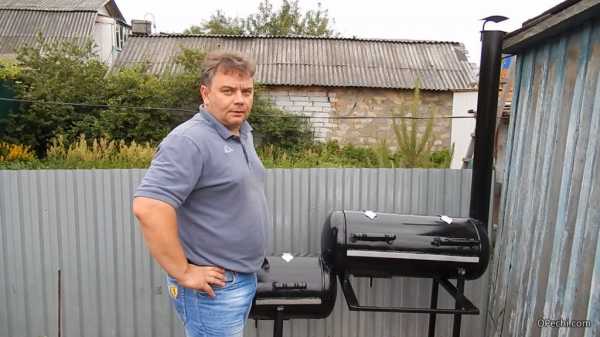

Удачные варианты мангалов, изготовленных своими руками

Такая конструкция будет рассчитана профессионалами, а значит, способна служить долго, а эксплуатация будет приносить удовольствие. Единственный недостаток, в сравнении с конструкцией, изготовленной своими руками, – высокая стоимость. Использовать же самодельное устройство – это всегда намного приятнее и во многих случаях удобнее, поскольку при изготовлении можно учесть личные требования.

Рекомендации по изготовлению мангала из газового баллона за 3 часа

opechi.com

чертежи, фото и видео пошаговая инструкция

Немногие представляют отдых на природе без хорошо прожаренного шашлыка или овощей на гриле. Залогом успешного приготовления продуктов является удобное приспособление, например, мангал из газового баллона своими руками изготовленный. При правильной эксплуатации он способен прослужить не один год.

Конструкцию легко сделать под свои потребности с использованием качественных вспомогательных материалов и инструментов. Для разных ситуаций подойдет либо складной вариант мангала из газового баллона, фото которого представлено на этой странице, либо стационарная конструкция, где мангал-коптильня из газового баллона надежно закреплена во дворе загородного дома.

Разновидности

Мангалом принято называть жаровню, с помощью которой блюда готовятся над раскаленными углями от деревянных поленьев. Принято классифицировать по таким группам:

портативная конструкция, за счет небольших габаритов и максимальной разборности легко транспортируется к месту эксплуатации;
переносные устройства, не имеют четкой конструкционной привязки к определенному месту, могут перемещаться недалеко, имеют возможность разборки на несколько составляющих элементов;
стационарные установки, конструкционно вмонтированы в фундамент или другую основу и не имеют возможности перемещения.

Стационарные конструкции изготавливаются с помощью кирпичной кладки, а для остальных используется листовое железо или остатки металлических емкостей. Владельцам старых ненужных баллонов повезло больше, ведь мангал из газового баллона, сделанный своими руками как на видео, уже имеет формы, максимально приближенные к необходимым габаритам.

Стоимость выработанного баллона составляет около 10-15 $, что значительно дешевле, чем покупка готового промышленного изделия для барбекю или шашлыка. При этом стенки в газовом баллоне значительно толще, что обеспечит долгую эксплуатацию.

Необходимые материалы

Для изготовления мангала понадобится газовый баллон емкостью около 50 л. Больший будет тяжело перемещать, а те, что меньшего объема, обладают не такими удобными эксплуатационными свойствами, но и выглядят намного эстетичнее и привлекательнее.

Стенки емкости имеют толщину около 3 мм, что обеспечивает простую обработку с помощью угловой шлифовальной машинки (болгарки).

Понадобится запастись таким комплектом:

дрель и набор сверл;
болгарка с несколькими дисками для работы по металлу;
ручная ножовка по металлу;
портативный сварочный аппарат и электроды диаметром 2-3 мм;
уголок 40х40 мм или близкий к этому профилю длиной около 6-7 м;
дверные навесы 2-3 шт.;
путы 10 мм диаметром, если предполагается формировать решетку для барбекю.

Подготовительные работы

Баллон желательно брать без сквозных проржавевших участков, чтобы коррозионные процессы не разрушали изделие. До спиливания крана потребуется стравить давление, открыв кран и перевернув емкость. Проверка полного выхода газа делается с помощью мыльного раствора, который можно нанести на исходящее отверстие. Если признаков пузырей нет, то газ вышел полностью.

Спиливать кран необходимо ручным инструментом, чтобы не допускать перегрева и искрообразования. Дополнительно обезопасить процесс можно поливая срез водой.

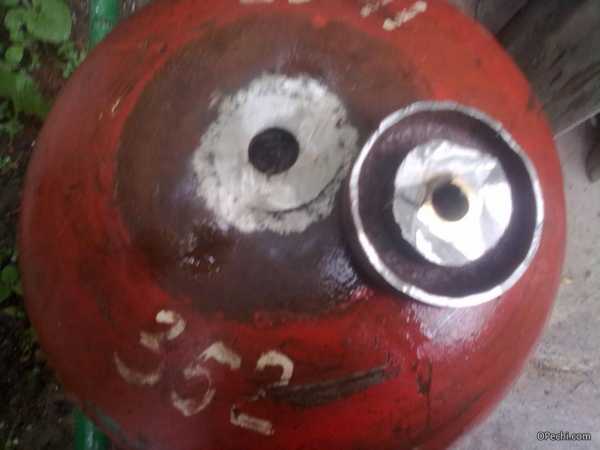

В открывшееся отверстие после среза крана заливают воду для вымывания остатков газового конденсата. Если плохо вымыть емкость, то мангал-смокер из газового баллона будет долго иметь неприятный запах внутри.

Остатки воды стоит утилизировать как можно дальше от жилой зоны, так как они являются ядовитыми и долго источают характерный запах. Только после того, как хапах будет полностью устранен, можно начинать делать мангал из газового баллона своими руками – чертежи, фото, видео далее в статье.

С помощью мела делается разметка снаружи для вырезания сегмента, который послужит крышкой. Отступив от дна и верхушки по 3-5 см, проводят с обеих сторон отметки перпендикулярно оси по окружности емкости. Эти два меловых кольца соединяем двумя осевыми линиями, находящимися на максимальном удалении друг от друга. Внутри образовался прямоугольник, который нужно аккуратно вырезать болгаркой.

Необходимо оставить в целостности пару внутренних колец, на которые будет опираться будущая крышка.

Изготовление ножек

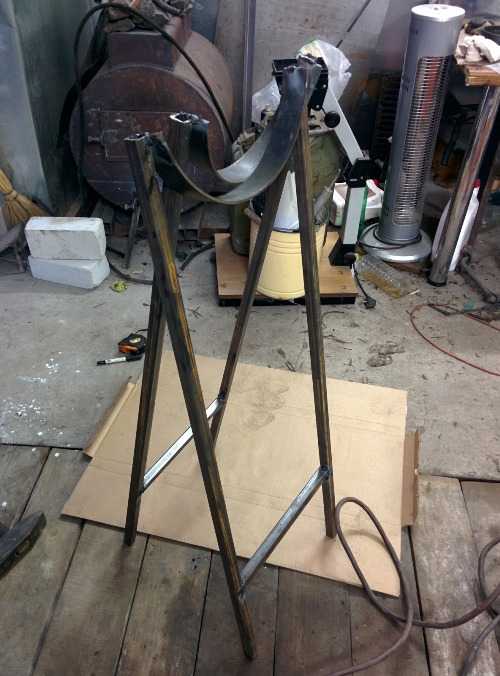

Проведя замеры по высоте, отпиливаем ножки. Их можно сварить в единый каркас, являющийся будущей основой для конструкции или сделать отдельными отсоединяющимися элементами. В первом случае понадобится строительный уголок 40х40 мм, а для второго варианта потребуются четыре равных куска трубы 40-45 мм. Еще одним вариантом является приваривание рамы своими руками к нижней стороне мангала-гриля из газового баллона, а к раме болтами крепят съемные ножки.

Крышка на петлях

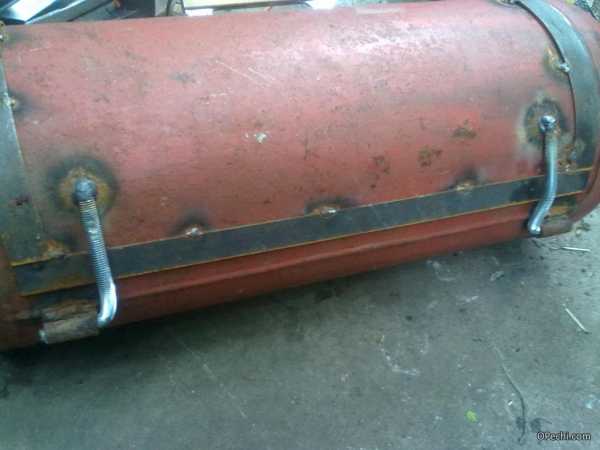

В конструкции предусмотрена крышка, зафиксированная с помощью дверных петель. Для них предварительно сверлятся отверстия, через которые ставятся стальные заклепки.

Алюминиевые заклепки могут под воздействием высокой температуры не выдержать нагрузку.

Ручка крепится болтами, а ее рабочая часть должна иметь деревянную изоляцию, чтобы не допустить ожогов во время использования. Ее материал желательно выбрать с максимально жаропрочными характеристиками.

Боковое отверстие можно заварить латкой или установить на него вытяжную трубу, чтобы усилить тягу через такой дымоход.

Крышка может сильно откидываться и перевешивать конструкцию. Чтобы это не происходило, потребуется приварить ограничитель в виде небольшого уголка либо трубы.

Сборка всех элементов

Частые высокие температуры способны деформировать конструкцию емкости из-под баллона. Избежать этого можно если ужесточить мангал по периметру, приварив металлический уголок. К такому конструкционному элементу легко монтируется вспомогательная полка для шампуров, решеток, емкостей с мясом или иных бытовых нужд.

Для соединения остальных частей применяются струбцины, которые закрепят конструкцию в необходимом положении. После сборки можно сверлить отверстия в дне, чтобы обеспечить лучшую вентиляцию и удаление влаги, золы и мелкого мусора.

Долговечность поможет обеспечить мангалу окрашивание термостойкой краской. Такое покрытие предотвратить коррозионные процессы снаружи.

Перед использованием необходимо несколько раз емкость протапливать дровами в течение 1-2 часов для избавления от вредного запаха.

Декорирование

Использовать мангал можно и в качестве коптильни, для этого лишь со стороны, противоположной трубе, монтируют емкость для опилок. Однако в этом случае необходимо обеспечить максимальную герметичность конструкции.

Разница между мангалом-барбекю и мангалом для шашлыков заключается в том, что первые вариант конструкции нуждается в установленной сетке для мяса, а во втором случае на краях баллона делаются прорези под шампуры.

Чтобы сделать гриль-мангал устанавливается вертел, на который в последствие будут насаживаться мясные заготовки. Его монтируют вдоль оси цилиндра.

Стационарные мангалы оформляют в виде стилизованных забавных конструкций, например, старинного паровоза. Труба в этом случае выступает не только в качестве декорации, но и выполняет функциональную обязанность вытяжки.

www.portaltepla.ru

Мангал из газового баллона своими руками

Из отслуживших газовых баллонов можно сделать много полезных вещей для вашей дачи или загородного дома. В их числе, например, несколько вариантов коптилен. Но эта статья только про то, как смастерить мангал из газового баллона своими руками.

Без мангала и шашлыка ни одна посиделка с друзьями не обходится, и его должен иметь каждый уважающий себя дачник.

Подготовка баллона

Сделать самодельный мангал из пропанового баллона не так уж и сложно. Самая простая металлическая жаровня получится, если разрезать баллон вдоль на две половины. Но полезнее изготовить мангал-барбекю с крышкой. Рассмотрим этот процесс по шагам с самого начала.

Это самая опасная операция, пожалуйста, отнеситесь к ней серьёзно!

Работа начинается с подготовки баллона. В нём содержался пропан, а значит, нужно принять меры, чтобы остаток газа не вспыхнул.

Откройте полностью вентиль и дождитесь, пока газ перестанет выходить. Нанесите на вентиль немного мыльного раствора — так можно легко контролировать, полностью ли испарился газ.

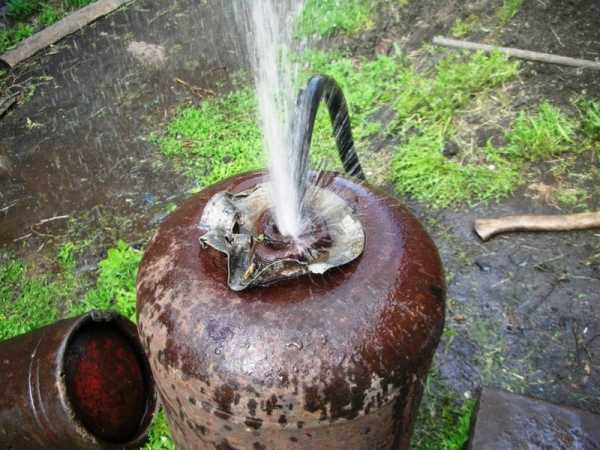

Присоедините к вентилю садовый шланг и залейте баллон полностью водой. Можно поменять воду несколько раз, выдерживая её внутри два-три дня. Выливать воду желательно подальше от жилых построек.

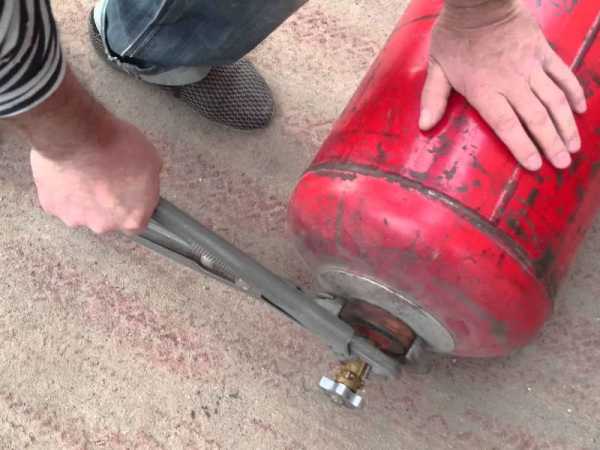

Отверните вентиль большим газовым ключом. Если не получится, придётся его сбивать. Бить нужно по латунным частям крана, чтобы не образовывались искры. Баллон должен быть полный воды!
Через образовавшееся отверстие снова промыть баллон, вылить последний раз воду.
Прожечь его изнутри, используя намоченную в горючей жидкости ленту из тряпки. Это не должен быть бензин или керосин — лучше какой-нибудь ополаскиватель, который будет гореть относительно долго. Ленту просунуть одним концом в отверстие и поджечь другой конец. Пока она горит, лучше отойти подальше.

Вот видео, как правильно и безопасно подготовить баллон к резке:

После такого прожига баллон безопасен, и его можно разрезать.

Стоит сказать, что некоторые мастера не снимают вентиль, а режут баллон прямо с ним. Это представляется всё же слишком рискованным.

Раскрой и резка

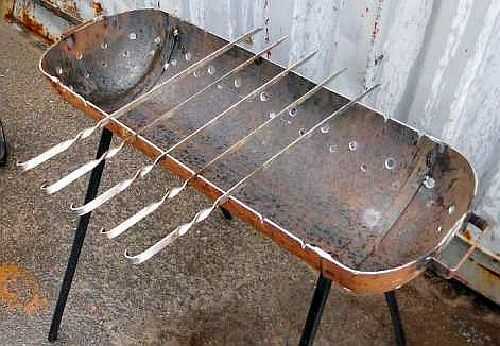

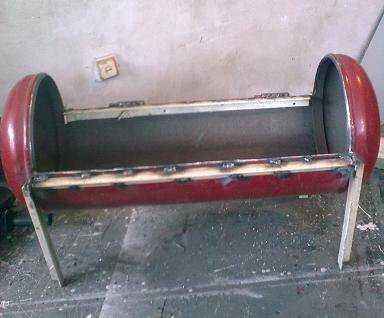

На этом фото хорошо видно, что должно получиться в простейшем случае:

Нужно вырезать у баллона прямоугольный кусок стенки, между верхним и нижним сварными швами. Резать лучше не по шву, а ближе к середине баллона, потому что там металл тоньше, и вы сэкономите круги для болгарки. Вы сами можете решить, насколько велика должна быть эта крышка. На видео в конце статьи есть размеры.
Также в этом видео даётся полезный совет: приварить петли к будущей крышке перед тем, как окончательно её отрезать. Иначе будет сложно точно выставить её в получившемся отверстии, чтобы крышку при открывании не перекашивало.

Оборудование

Самодельный мангал из газового баллона наполовину готов. Получается не простой мангал-жаровня, а удобная барбекюшница с крышкой. Теперь можно заняться его обустройством.

К получившейся крышке нужно приварить удобную ручку для открывания. Варианты этого во многом декоративного элемента вы можете придумать сами.

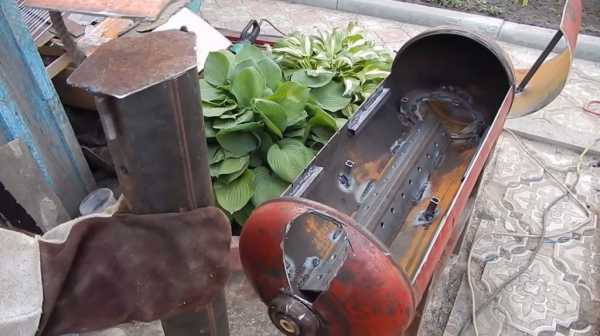

Изнутри баллона, вдоль края отреза желательно приварить тонкие полосы металла — чтобы при закрытой крышке щель плотнее закрывалась. Можно использовать стальные линейки, они достаточно легко гнутся.

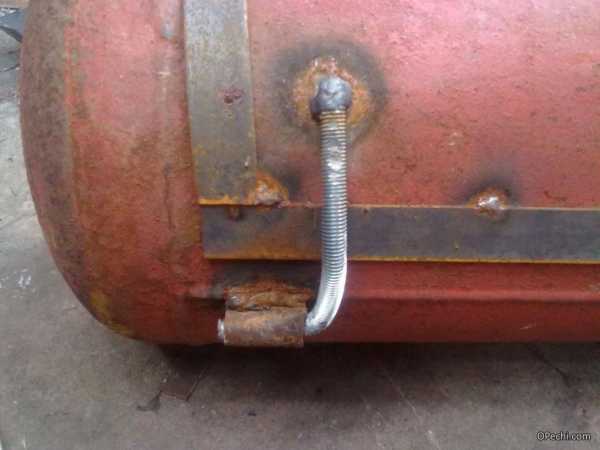

Необходим ограничитель открывания крышки. Без такого ограничителя крышка, будучи открытой, может оторвать петли и отвалиться. Вы можете сделать из уголков небольшие упоры и приварить их снаружи так, чтобы открытая крышка ложилась на них. А можно соорудить более декоративный вариант, использовав, например, цепи, которые не позволят крышке открыться больше, чем нужно.

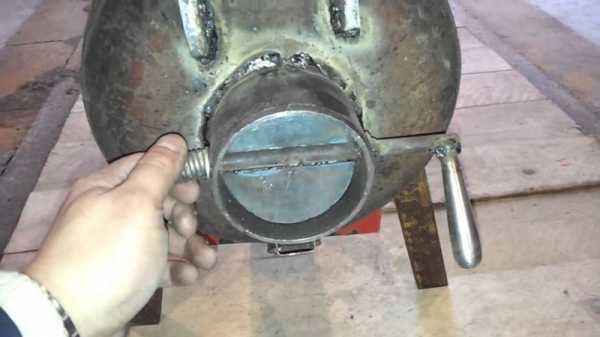

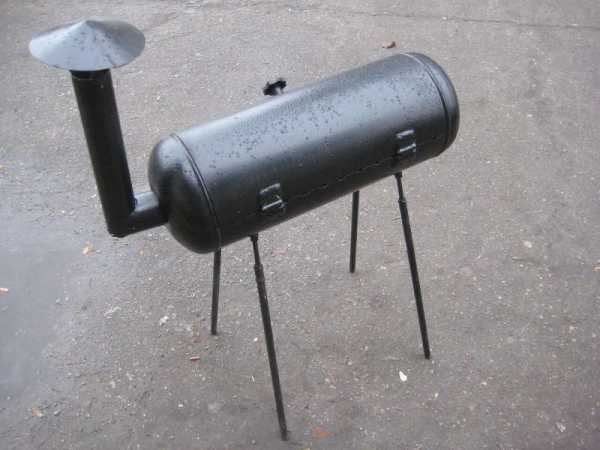

На отверстие, оставшееся от вентиля, можно приварить трубу — она будет нужна для выхода дыма при закрытой крышке. Трубу лучше сделать достаточно высокой, чтобы дым не мешал вам при работе у мангала.

В дне мангала нужно просверлить ряды отверстий для доступа воздуха к горящим углям. Их можно будет использовать также для чистки мангала от золы.

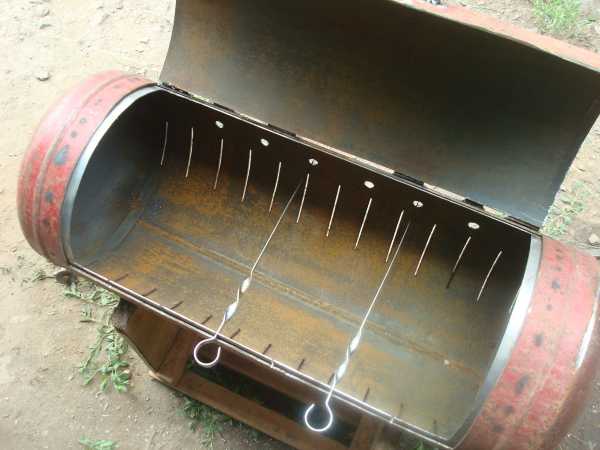

На краю отреза пропилить неглубокие пазы, куда будут входить плоские рукоятки шампуров; с другой стороны необходимы отверстия, куда будут торчать концы этих шампуров.

Также мангалу необходимы ножки, которые можно сделать из труб, уголков, или каких-нибудь готовых старых конструкций, например, подставки от старой швейной машинки. Можно сделать массивную и устойчивую подставку, потому что такой мангал вряд ли будет удобно возить с собой на пикники. Он слишком тяжёлый и уместнее будет на дачном участке в стационарном варианте. Высоту подставки можно сделать такую, чтобы вам было удобно работать у мангала, не нагибаясь.

После того, как вы водрузили ваш мангал на ножки, целесообразно удалить у донышка баллона кольцевой обод, на который его обычно ставят, так как он больше не нужен.

По желанию вы можете сделать съёмную сетку(здесь ссылка), которую можно ставить в мангал. На ней можно будет, например, жарить мясо, или класть на неё решётку для барбекю. Предусмотрите при этом, чтобы крышка мангала по-прежнему легко закрывалась до конца.

Использование

Перед использованием мангал лучше покрасить. Предварительно поверхность нужно зачистить от ржавчины и старой краски (газовые баллоны обычно красятся на заводах в красный цвет). Поверхность загрунтовать и покрыть акриловой жаростойкой краской.

Хотя мангал и будет покрашен, оставлять его под дождём всё же не желательно. Лучше установить мангал под навес, а на зиму, или на период длительного хранения убирать в сарай или гараж.

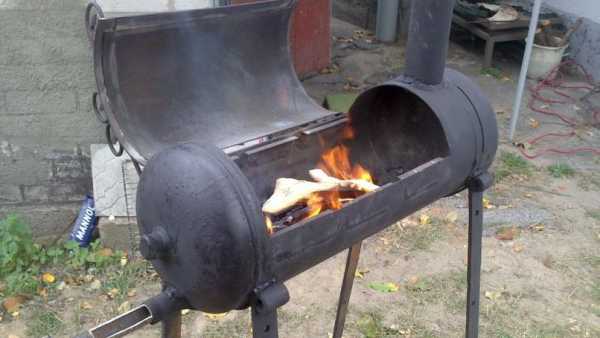

Перед первым применением мангал нужно хорошо прожечь горящими дровами, чтобы окончательно избавиться от запаха газа, который в нём всё ещё может оставаться.

Инструменты

Что вам может потребоваться, чтобы изготовить такой мангал своими руками:

старый 50-литровый газовый баллон;
болгарка и несколько дисков для неё;
дрель со свёрлами;
сварочный аппарат;
газовый ключ;
слесарные инструменты;
трубы, уголки, прутья, дверные петли для крышки, т.д.

Достаточно подробное видео — изготовление мангала из газового баллона:

nashdymok.ru

как сделать мангал из газового баллона — Блог Агронавта

Подготовка инструментов и материалов
Процесс изготовления: инструкция
Особенности ножек для мангала
Мангал-коптильня
Мангал-паровоз
Чертежи и видеоматериалы

Мангал нужен всем. Кто-то устраивает ежемесячные выезды на пикники, кто-то готовит ароматное мясо на своем участке. Такой отдых – это всегда приятно и полезно, ведь прекрасные пейзажи и чистый воздух дают заряд энергии и оказывают релаксирующее действие. Но не всегда есть средства на приобретение мангала, ведь дешевой эту конструкцию назвать нельзя. Но если есть свободное время, то старый газовый баллон может превратиться в добротный мангал. В данном материале собраны чертежи, схема, видеоматериалы и пошаговая инструкция по изготовлению мангала из газового баллона – все это поможет разобраться в нехитрой работе.

Мы изучим три разновидности мангала на основе газового баллона:

стандартный мангал;
мангал-паровоз;
мангал-коптильня.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

Сварочный аппарат.
Болгарка.
Несколько струбцин.
Металлическая труба.
Электродрель.
Плотные листы металла для добавления прочности конструкции.
Алюминиевые заклепки.
Петли для крышки.
Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.

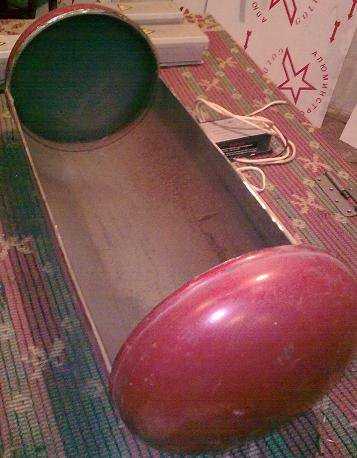

В итоге из одного баллона мы получаем два элемента мангала.

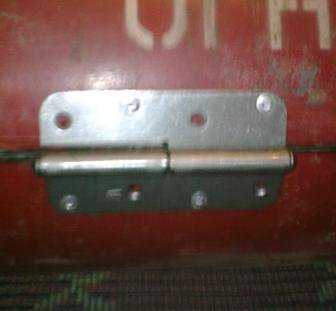

Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.

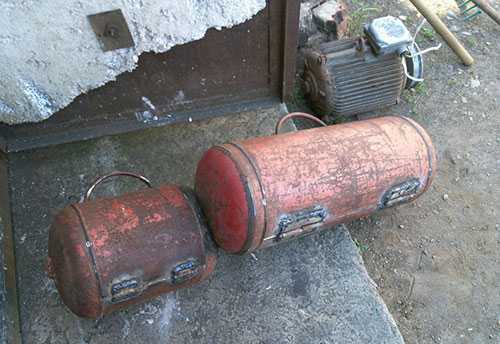

В итоге картина должна быть вот такой:
После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
Выполняем варку ручек, после чего надежно закручиваем их.
На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

Особенности ножек для мангала

Ножки – это основа самодельного мангала. Перед тем как делать их, подумайте, будете ли вы возить мангал с собой или он создается только для использования на участке. Если планируются выезды на пикник, то стоит позаботиться о складных ножках. Вначале можно приварить четыре коротких основы, которые в дальнейшем можно ставить на более высокую конструкцию.

Изготавливаются ножки обычно из прочной трубы. Закреплять можно как сваркой, так и при помощи болтов: сверлим отверстия и помещаем туда болты. После установки ножек болты можно закрутить гайками или использовать сварку.

Мангал-коптильня

Воспользовавшись инструкцией по созданию своими руками обычного мангала из газового баллона, вы сможете изготовить и коптильню. Главное отличие в конструкции – это наличие топки. Также коптильня должна быть герметичной. На дне баллона срезается полоса, затем необходимо срезать половину днища баллона. В итоге у нас получится пространство для топки. Изготавливается она из плотных железных листов – 2-3 миллиметра.

Элемент приваривается к днищу, после чего мы получаем цельную конструкцию. Также для мангала-коптильни требуется труба, через которую будет выходить дым. Эту часть можно приобрести на строительном рынке или изготовить из баллона с меньшим диаметром. Некоторые умельцы даже устанавливают мотор, задача которого заключается во вращении вертела с мясом.

Конструкцию необходимо покрыть безопасной, но при этом термостойкой краской. Начинать готовку можно после прокалки. Иногда с первого раза выветрить запах газолина не получается.

Мангал-паровоз

Если сделать обычный мангал своими руками – это несколько часов работы, то на создание мангала-паровоза может уйти не одна неделя. Это декоративное изделие, в которое входят мангал, барбекю, гриль и даже коптильня. Мангал назвали паровозом, потому что внешне он действительно на него похож, особенно если в конструкции используются трубы разного диаметра. Мастера изготавливают настоящие шедевры при помощи нескольких баллонов.

Если для основы можно взять стандартный газовый баллон, то для остальных элементов подходят бочки и магистральные трубы. Колеса могут быть изготовлены из разрезанных баллонов, но чтобы добавить оригинальности, можно взять кованые элементы. Мангал-паровоз должен быть полностью покрыт термостойкой краской. Для этих целей берут покрытие с температурным приделом в 700С°. Краску необходимо обновлять, промежутки зависят от частоты использования мангала.

Кованые детали позволяют вдохнуть жизнь в конструкцию из баллонов. Мастера монтируют к ним выдвижные решетки, удобные столики, функциональные и декоративные элементы.

Паровоз – это не только диковина, которая привлекает внимание на ваш участок, но и отличная конструкция, позволяющая в максимально короткий срок накрыть стол.

Если вы решили браться за изготовление мангала из газового баллона, то стоит подумать, хорошо ли вы владеете сваркой и болгаркой. Это достаточно сложный процесс, поэтому при неумелом обращении с инструментом результат может только огорчить.

У самодельной конструкции есть несколько особенностей. Примите их к сведению перед стартом работы:

если не нанести термостойкое покрытие, то можно сильно обжечься об такой мангал;
баллон после нескольких «сеансов» с шашлыками закоптится, поэтому для транспортировки нужно брать надежные пакеты или полиэтиленовую пленку;
конструкция должна быть устойчивой, но при этом не тяжелой, поэтому нужно заранее рассчитать, какие опоры сделать для мангала;
в качестве сырья можно использовать только уголь, так как пространства для дров слишком мало.

Чертежи и видеоматериалы

На чертеже изображен мангал-топка из газового баллона:

Эта схема-чертеж должна помочь вам понять, что собой представляет мангал из газового баллона:

Схема работы мангала-паровоза:

В этом видео простым языком объясняется, как в домашних условиях соорудить мангал из газового баллона своими руками:

Видео-инструкция ниже поможет вам изготовить мангал-коптильню:

blog.agronavtika.ru

Мангал из газового баллона: пошаговая инструкция

Необычный мангал, сделанный из газового баллона своими руками, по функциональным возможностям почти не отличается от мангалов, изготовленных по современной технологии. Помимо всего прочего, мангал из газового баллона выигрывает и в материальной составляющей, т.к. для его изготовления не нужно будет покупать специальные материалы. Следовательно, мангал из баллона обойдется гораздо дешевле, если сравнивать с покупкой нового оборудования. Подобное барбекю позволит вам приготовить отличные шашлыки. Остается лишь выяснить, как сделать такой мангал своими руками, чтобы он в полной мере выполнял все возложенные на него обязанности.

Мангал из пропанового баллона обходится дешевле, нежели обычный, но по качеству не проигрывает.

Мангал из пропанового баллона: подготовка к работе

Вы можете сделать мангал самостоятельно. Прежде всего, нужно подготовить материалы и инструменты для работы.

Основой данного барбекю станет использованный металлический газовый баллон, емкость должна быть не меньше 50 л, иначе конструкция получится слишком миниатюрной.

Также меньшая длина не слишком удобна для перемешивания углей.

Чтобы сделать барбекю из использованного баллона для пропана, вам понадобятся следующие инструменты:

сварочный аппарат;
дрель;
болгарка;
ножовка по металлу.

Первое, с чем вы столкнетесь в работе, — это разрезание баллона. Даже если он пустой, внутри все равно присутствуют пары газа, так что в этом вопросе необходимо быть максимально осторожным и четко следовать установленной инструкции.

Для изготовления мангала из баллона, понадобится баллон с пропаном.

Если внутри еще есть газ, его надо спустить. Для этого переверните баллон вверх дном и скрутите вентиль. Звука выходящего газа вы можете и не услышать. Чтобы понять, что процесс на самом деле идет, намыльте входное отверстие клапана. Подтверждением послужит начавшая образовываться мыльная пена.

Далее вам нужно поступить следующим образом. Переверните газовый баллон на бок. С помощью ножовки по металлу спилите латунный вентиль. Разрез должен выполняться «под корень». Латунь — это достаточно мягкий металл, поэтому процесс распиливания пройдет беспрепятственно. По ходу спиливания вентиля вам может понадобиться помощью второго человека. Он должен будет лить воду на то место, в котором выполняется распил. Это нужно для того, чтобы предупредить возгорание, которое может быть спровоцировано искрами.

После того как вентиль будет спилен, баллон необходимо наполнить водой. Воду заливайте с помощью шланга для поливки или через воронку. Наполнять необходимо весь объем полностью. По мере накопления воды встряхивайте баллон: так с его стенок будет эффективнее смываться конденсат.

Схема мангала из баллона.

После того как газовый баллон будет наполнен, слейте воду. По возможности делайте это подальше от дома, т.к. от воды может исходить неприятный запах газа, сохраняющийся в течение нескольких дней.

Завершающим этапом создания барбекю из газового баллона является его распиливание. Как правило, толщина металла не превышает 3 мм, поэтому он достаточно легко режется с помощью болгарки. Такова стандартная процедура подготовки емкости, в которой раньше хранились горючие материалы.

Вернуться к оглавлению

Изготовление барбекю из газового баллона: пошаговая инструкция

После распиливания баллона для изготовления барбекю будет использоваться только 1 его часть. Чтобы организовать подпор воздуха, барбекю из газового баллона должно иметь отверстия. Поэтому вам нужно проделать дырки с боковых сторон и в днище. Приварите металлические ножки. Ножки могут быть изготовлены из простой металлической трубы. Высота ножек — от 20 до 27-30 см. Подобное барбекю будет без проблем вмещаться в багажник автомобиля.

Боковые стенки баллона защищают мангал от раздувания углей.

Боковые стенки газового баллона лучше оставить: они обеспечат защиту углей от ветра и будут препятствовать их раздуванию.

Баллон нужно резать по краю, непосредственно возле сварного шва. Под швами пропанового баллона имеются базирующие кольца, установленные производителем. Данные кольца прорезать не нужно. Они помогают правильно состыковать корпус и днище изделия, выполняя роль полки для крышки барбекю.

После разрезания баллона вы получите 2 отдельных элемента. На одном ставятся петли и закрепляются на заклепки. Базировать и выполнять сварку одновременно довольно сложно. Немного позднее петли необходимо приварить к крышке и корпусу, поскольку алюминиевые заклепки не выдержат длительного использования, и крышка обязательно отвалится.

При подготовке к работе обязательно учитывайте, что у мангала обязательно должны быть металлические ручки. Нельзя делать ручки из древесины, т.к. они быстро размокнут от уличной влажности, обгорят или придут в негодность от каких-то других воздействий.

По всему периметру разрезания газового баллона приварите металлический уголок 32х32. Он нужен для крепления ножек. Также уголок будет выполнять функцию своеобразного каркаса и поможет предохранить изделие от деформации под воздействием высоких температур. В этой работе весьма удобно использовать струбцину, с помощью которой металл корпуса и уголка можно будет прижать друг к другу без всяческих зазоров.

Схема мангала из газового баллона.

Сварка выполняется на участке возле петли. На металлический уголок будет опираться решетка для барбекю или шампура.

После этого к будущему мангалу из баллона нужно приварить ножки. Лучше всего сделать их короткими, чтобы изделие можно было удобно транспортировать. В дальнейшем, при появлении такой потребности, ножки можно будет легко нарастить до нужной длины.

Петли к крышке и корпусу необходимо приваривать в одном направлении. В данном случае крышку можно будет снимать. Если вам нужен несъемный вариант, то петли следует приварить в направлении друг к другу. После этого на них устанавливается крышка. Измеряются длина и угол, и устанавливаются ограничители, которые будут удерживать крышку.

В нижней части баллона можно закрепить дополнительный уголок, который будет соединять ножки мангала между собой. Это обеспечит дополнительную жесткость конструкции.

На следующем этапе создаются отверстия, через которые в процессе использования мангала по назначению будут высыпаться сгоревшие угли. Через эти же отверстия можно будет освободить конструкцию от попавшей в нее воды. Они же обеспечат вентиляцию и тягу в процессе горения. С помощью болгарки делаются отверстия для шампуров. Если вы делаете мангал с несъемной крышкой, то заниматься сверлением нужно еще до того, как крышка будет установлена.

Вернуться к оглавлению

Как украсить мангал из пропанового баллона?

Сделать удобный и незатейливый мангал из баллона своими руками можно всего за один день.

Вовсе не обязательно, чтобы сделанный самостоятельно мангал выглядел, как использованный бочонок на ножках. Приготовление вкусного шашлыка — это особый ритуал, а не обычная процедура приема пищи. Так что вся атрибутика должна доставлять удовольствие одним лишь своим видом.

Планируя создание мангала из газового баллона, нужно обязательно продумать, как и чем вы украсите вновь созданную конструкцию. Достаточно часто металлические мангалы оснащаются дополнительными полками, на которых можно удобно расположить посуду с мясом. В качестве дополнительных украшений могут выступить держатели для шампуров и приспособления для других шашлычных «аксессуаров»: приборов для растапливания углей, емкостей для воды, приспособлений для уборки и т.д.

Барбекю можно украсить различными коваными элементами, которые нужно заказывать отдельно. Различными стальными завитками можно оформить крышку или ножки. Для стационарного мангала можно купить литые чугунные элементы. В итоге получится весьма оригинальная конструкция.

Красить металлический мангал не рекомендуется. Любая краска — это, прежде всего, целый набор различных вредных химикатов, которые будут контактировать с тем, что вы едите.

vashaterrasa.ru

Мангал из газового баллона своими руками: пошагово

Сегодня, в магазинах, представлен большой ассортимент самых разных конструкций мангалов. Однако это не становится причиной, перестать разрабатывать новые конструкции, любителями мастерить. Эти люди пытаются придумать новые варианты и способы быстрого приготовления любимой пищи.

Очень оригинальной выглядит новая современная разработка, в которой использован газовый баллон. Сборка такого мангала занимает всего лишь 3-4 часа. Эта недорогая конструкция, намного превосходит своими характеристиками, популярные стандартные разборные мангалы. Давайте сделаем мангал из газового баллона своими руками по шагам.

Как правильно выбрать газовый баллон

Чтобы создать такой мангал из баллона, нужно заиметь подходящий баллон. Довольно часто, автомобилисты устанавливают новую топливную систему, газовый баллон становится не нужной запасной деталью. Его или выкидывают или сдают как металлолом. Так что приобрести найти его не составит труда, например, купив в Интернет-магазине.

Для мангала, самым подходящим считается баллон, емкость которого равна 50 литрам. С меньшим размером неудобно работать. Маленькие габариты не дадут возможности свободно перекладывать угли. Площадь такого небольшого мангала, не позволит свободно расположить нужное число шампуров.

Как правильно резать баллон

Чтобы проводить какие-либо манипуляции с газовым баллоном, нужно неукоснительно соблюдать требования техники безопасности. Дело в том, что совершенно пустая ёмкость остается опасной, так как внутри баллона находятся остатки газового конденсата.

Прежде чем начать резку баллона, необходимо выполнить ряд действий:

Полностью открыть вентиль;
Перевернуть баллон.

Газ намного тяжелее воздуха, конденсат улетучится намного быстрее. Чтобы убедиться, что газ выходит из баллона, выходное отверстие смазывают мыльным раствором. Чтобы быть уверенным, что он полностью испарился, баллон оставляют в перевернутом положении на 24 часа.

Затем необходимо выкрутить вентиль. Так как резьба была покрыта
специальной краской, открутить кран простыми действиями не удастся.

Берем разводной ключ и плотно обхватываем место, куда был навинчен колпак. Вторым ключом захватываем вентиль.

Положив баллон на пол, первым ключом упираемся в поверхность бетонного пола. Для удлинения рычага, на второй ключ надеваем метровую трубу. На нее начинают давить против часовой стрелки, придерживая баллон.

Кода вентиль будет выкручен, баллон устанавливается в вертикальное положение. Через открывшееся отверстие емкость наполняется водой. Она окончательно удалит все оставшиеся внутри газы.

Технология изготовления

Как сделать мангал? Идем по шагам. Подготавливаем все нужные инструменты, убедившись, что баллон пуст, можно начинать сборочные работы.

Как уже упоминалось, оптимальным размером нашего мангала может стать 50-литровый баллон. Его очень легко обслуживать. Можно будет свободно ворошить угли, и готовить сразу много еды. Альтернативой может стать баллон большего объема. Маленький объем для строительства мангала не годится.

Не нужно убирать боковые стенки. Они спасут от ветра во время жарки. Опытные мастера советуют разрезать баллон, двигаясь по шву.

Когда швы будут разрезаны, станут видны, базирующие кольца. Они устанавливаются на заводе, чтобы произошла точная стыковка корпуса и днища. Резать эти кольца не нужно. Их впоследствии можно применить в качестве полки, на которую будет устанавливаться крышка.

После такой работы, получится две детали мангала.

Затем устанавливаются петли. Их фиксируют алюминиевыми заклепками. Когда монтаж петли полностью завершен, ее обязательно приваривают к поверхности баллона. Одни заклепки не удержат крышку при больших температурах, она просто упадет.

Когда сварка закончена и металл остыл, начинают изготавливать ручки мангала. Для этого отлично подойдут обыкновенные стальные детали. Их стоимость невелика, а сталь свободно выдерживает высокие температуры.

Бывают случаи, когда высокая температура становится причиной деформации металла, его начинает «вести». Чтобы такого не произошло, приваривается уголок, по всей длине среза.

На фотографии показан металлический уголок 32х32. Для выполнения такой работы понадобятся струбцины. Они создают плотный прижим стального уголка к корпусу, не создавая никакого зазора. Приваренный уголок станет отличной опорой для установки шампуров. Он приваривается изнутри корпуса, около петель.

Затем подготавливаются ножки. Сначала их размер делается не очень большим. Впоследствии их длина подгоняется до нужной величины.

На следующем этапе приваривают петли к крышке мангала и его корпусу. Очень важно определить, вид крышки. При несъемной конструкции петли варятся «друг с другом». Для создания съемной крышки сварка петель происходит по одной линии.

Затем привариваются ручки и надежно закручиваются.

Крышка надевается на петли. Причем совершенно неважно, где они находятся.

Определяется угол, вычисляется необходимая длина, устанавливаются ограничители открывания крышки.

Когда она открыта, мангал должен сохранять устойчивое положение. Его падение не допускается. При плохой устойчивости, ножки скрепляют между собой дополнительным стальным уголком.

По всей длине корпусе мангала, сверлятся отверстия. Они создают тягу и улучшают сгорание топлива. Кроме того, из них будет сыпаться уголь, и литься вода, Прежде чем смонтировать несъемную крышку, отверстия нужно сделать до начала монтажа крышки. Болгаркой на боковых поверхностях корпуса делаются пазы, в которые будут вставляться шампуры.

Изготовление мангала считается завершенным, после того, как будет сделано последнее отверстие.

Готовую конструкцию нужно хорошо почистить, затем протопить два – три раза. За это время запах газа полностью исчезнет. Красить мангал совсем необязательно. Все зависит от индивидуальных предпочтений.

В любом случае, какой бы краска ни была, мангал быстро закоптится, его поверхность станет черной.

Чтобы усилить тягу, мастера рекомендуют смонтировать дымоход.
Для этого в торце делается отверстие, к которому приваривается обыкновенная водосточная труба, соответствующего диаметра.

Дно самодельного мангала можно закрыть чугунными колосниками. Эти детали часто применяются в буржуйках, а также отопительных котлах. После установки этих деталей, внутри мангала появится дополнительная вентиляция.

Горячие колосники дадут большую экономию угля, так как эти элементы также являются участниками приготовления мяса.

Устанавливать такой мангал можно практически в любом месте.

Особенности конструкции ножек

У каждого самодельного мангала обязательно должны быть ножки. Прежде чем их изготавливать, нужно решить, каким будет мангал, стационарным или передвижным. Если его постоянно будут брать на пикник, ножки лучше сделать складными.
Сначала привариваются четыре основы, небольшой длины. Позднее их можно установить на другую высокую конструкцию.

Высота стоек подбирается с учетом вашего роста.

Опоры можно изготовить из трубы или металлического квадрата 20х20 миллиметров.

Съемная конструкция

Берется лист металла, толщиной 1 миллиметр. Вырезаются две полоски 20х400 миллиметров. Их сгибают по всему диаметру баллона. Затем к полосе приваривают ножки, соответствующей высоты. На другом конце их сваривают между собой в виде квадрата, чтобы конструкция стала более жесткой.

Аналогичным образом изготавливается еще одна стойка. При помощи уголка, стойки свариваются между собой, учитывая длину баллона.

Более простая конструкция

Вышеописанный способ достаточно сложно изготовить. Конструкцию можно упростить.
Пропановый баллон распиливается пополам вдоль всей поверхности. На краях делаются небольшие пазы, чтобы можно было положить шампуры. По бокам сверлятся отверстия для подачи воздуха. Затем крепятся ножки. На этом работа заканчивается.
Такое барбекю из пропанового баллона можно оставлять на улице без навеса. Служить будет долго.

Краска для самодельного мангала

Мангалы из газовых баллонов можно не красить, так как они все равно закоптятся, но если у вас все же есть желание придать им более благородны вид, то вот наши рекомендации.

Такую конструкцию можно красить несколькими видами краски:

Эмаль кремнийорганическая. Способна выдержать 600 °C;
Термокраска порошковая. Покрывается только в заводских условиях при обжиге в печи, при большой температуре.

Можно также оксидировать поверхность мангала. Процесс трудоемкий, но осуществимый.

Сначала корпус обрабатывается серной кислотой (5%). Затем кипятят в растворе, с большой концентрацией хозяйственного мыла.

После этого изделие опускают в едкий натр и проваривают 1,5 часа. Поверхность такого барбекю не покроется коррозией очень долгое время.

Мангал из газового баллона своими руками: самостоятельное изготовление

Оглавление:
Мангал из газового баллона своими руками: безопасное вскрытие емкости
Мангал барбекю из газового баллона: изготовление основания
Мангал гриль из газового баллона: изготовление жаровни

Практически каждый дачник или владелец частного дома старается обустроить на своем участке так называемую зону отдыха – ее неотъемлемой составляющей частью является небольшой и удобный столик со стульчиками и миниатюрная кухня, представленная в виде такого бесхитростного приспособления, как мангал. Последние приспособления могут быть весьма разными и изготавливают их из широкого спектра материалов. В ход идет буквально все – и кирпич, и натуральный камень во всем своем разнообразии, и листовое железо, и даже различного рода стальные емкости, которые, по своей сути, являются идеальным вариантом. Об одной из таких емкостей – о газовом баллоне – мы и поговорим в данной статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, как сделать мангал из газового баллона своими руками?

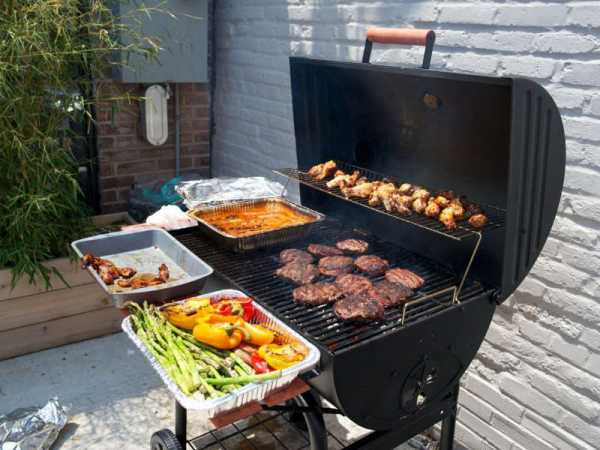

Мангал барбекю из газового баллона фото

Мангал из газового баллона своими руками: безопасное вскрытие емкости

Скажем прямо – работать с такими вещами, как газовые баллоны, отнюдь не безопасно. За время своей эксплуатации они настолько пропитываются газовым конденсатом, что малейшая искра приводит к взрыву. Здесь важно понимать всю степень опасности и делать все четко по инструкции – если будете придерживаться ее, тогда процесс вскрытия баллона болгаркой (исключительно болгаркой и ничем иным) будет полностью безопасным. Итак, прежде чем приступать к решению вопроса, как сделать мангал из газового баллона, для начала разберемся с тем, как правильно его разрезать. Выглядит этот процесс следующим образом.

Для начала открываем вентиль баллона и стравливаем содержимое баллона по максимуму. В открытом положении баллон лучше оставить на сутки, не менее. Даже после того, как газ практически полностью улетучится из него, эта емкость останется небезопасной.
Коптильня мангал из газовых баллонов своими руками фото
Именно по этой причине следующим шагом мы кладем баллон на пол и с помощью двух больших разводных ключей, выкручиваем из него вентиль. Не слушайте тех, кто говорит, что сделать это невозможно – просто нужно правильно использовать ключи и рычаг. Одним ключом обхватываем то место баллона, на которое навинчивается защитный колпак, а вторым обхватываем сам латунный вентиль. Первый ключ упираем в пол или бетонное основание (как вариант, под него можно подложить кирпич), а на второй ключ надеваем кусок метровой трубы и тянем за нее руками против часовой стрелки, одновременно придерживая баллон ногой. Срывается лихо и никаких проблем – намного проще и безопаснее, чем отбивать вентиль кувалдой.
Дальше ставим баллон вертикально и через открывшееся отверстие (там, где был вентиль), наполняем эту емкость водой – до самого верха, так, чтобы она начала вытекать из баллона.

Только после этого можно брать в руки болгарку и безопасно разрезать баллон. Для начала следует вырезать то самое место, где находился вентиль – вырезать его необходимо не просто так. Впоследствии здесь можно установить заслонку, регулирующую приток воздуха – в общем, прорезаем круглое отверстие маленьким диском диаметром 100мм. Теперь, имея такое большое окно в баллоне, можно уже ничего не бояться – взрыв уже не произойдет. После опустошения баллона от воды может случиться маленький пых, но он не страшен ни для самого мастера, ни для окружающих.

Мангал гриль из газового баллона фото

Мангал барбекю из газового баллона: изготовление основания

Это довольно простой этап работ, без которого решение вопроса изготовления мангала барбекю из газового баллона своими руками, можно сказать, невозможно. Если утрировать, то здесь вам понадобится сделать из металла небольшую подставку высотой около 800-900мм в виде козлика на четырех ножках и оборудовать ее маленьким столиком, на котором вы сможете удобно заниматься и нанизыванием мяса на шампуры, и прочими делами. Изготавливается такая подставка очень просто.

Для начала варим из арматуры, квадратного прута или профильной трубы прямоугольную рамку – ее размеры должны быть такими, чтобы в нее лег баллон и при этом не провалился.
Дальше оборудуем эту рамку четырьмя ножками – это тоже простая задача.
И в завершении работ, когда козлик уже будет стоять на ногах, присоединяем сбоку еще одну прямоугольную рамку, пространство внутри которой закрываем мелкой и, главное, толстой металлической сеткой.
Мангал из газового баллона своими руками фото

Все! Основание готово, и можно двигаться дальше. Но для начала не забудьте зачистить болгаркой с толстым кругом все сварные швы. Потом эту работу выполнять будет неудобно.

Мангал гриль из газового баллона: изготовление жаровни

Первое, что нужно сделать, это уложить баллон на козлика и надежно приварить его к нему. Когда эта операция будет произведена, вооружаемся рулеткой и отмечаем место, где будет открывающаяся крышка мангала.

Для начала необходимо разметить горизонтальные разрезы – следует измерить периметр баллона и разделить его пополам.
Теперь чертим горизонтальную линию с одной стороны и, отложив от нее размер равный половине периметра, размечаем такую же горизонталь с другой стороны баллона.
После этого соединяем эти горизонтали поперечинами, которые проходят возле сварного шва с одной стороны баллона и на таком же расстоянии от края с другой стороны.
Полученный контур выпиливаем болгаркой. Только не полностью – сначала делаем прорез с той стороны, с которой будут установлены петли.
Сразу же после прореза петли нужно приварить – только после этого вырезаем крышку полностью и получаем готовую подвижную конструкции. Для нее со стороны петель нужно будет сделать упоры, чтобы она не откидывалась больше чем нужно.

Дальше дело за оборудованием жаровни. Здесь можно сделать следующие вещи.

Дымоход. С одного конца баллона мы уже имеем отверстие и теперь точно такое же прорезаем с другого конца, после чего с помощью поворота и трубы диаметром 100мм делаем дымоход. Если хотите, чтобы у вас был не просто мангал, а так называемый мангал коптильня барбекю из газового баллона, то на дымоход нужно установить еще одну подобную баллону емкость, оборудованную дверкой. В этом месте можно будет производить горячее копчение практически любых продуктов питания.
Заслонка притока воздуха. Изготавливается из небольшого кусочка трубы сотого диаметра. С боков этого кусочка просверливаются отверстия, в которые вставляется длинный штифт, на него, в свою очередь, прямо внутри трубки приваривается шайба из листового металла. Теперь, вращая за штифт, который нужно будет оборудовать рукояткой, можно регулировать тягу в мангале.
Мангал барбекю из газового баллона фото
Внутренняя часть. Здесь не лишним будет сделать две вещи: во-первых, прорези для шампуров с одной стороны и круглые отверстия для них же с другого края мангала. И, во-вторых, стационарную решетку для барбекю – сделать ее нужно съемной, так, чтобы при необходимости ее можно было убирать и жарить шашлык на шампурах. Очень важно сделать эту решетку из толстого железа – высокая температура с тонким металлом церемониться не станет. Попросту говоря, его поведет, да и прогорит он быстро.

По большому счету, это и весь мангал коптильня из газового баллона своими руками. Теперь дело за малым – опять-таки, следует зачистить сварные соединения, хорошенько вскрыть конструкцию грунтовкой, после чего покрасить термостойкой краской. Кстати, чтобы немного сэкономить, дорогую термостойкую краску можно использовать только для декорирования самого баллона и дымохода – все остальное можно смело красить обычно нитроэмалью.

Мангал коптильня барбекю из газовых баллонов фото

И в заключение темы, как сделать мангал из газового баллона своими руками, несколько слов о достоинствах такой конструкции. Первое, что здесь следует отметить, это универсальность – в одном изделии вы получаете приспособление для приготовления продуктов на шампурах, решетке и коптильню. Мало того, благодаря дымоходу и притоку воздуха сжигать топливо в таком мангале можно даже при закрытой крышке, это дает возможность установить мангал под навес или вообще в помещении и использовать его в качестве буржуйки. Второе – это режим приготовления блюд, если на обычном открытом мангале мясо просто жарится, то здесь оно еще одновременно и печется. Закрытая крышка превращает мангал в духовку. Также на толстой решетке можно приготавливать различные блюда в сковородке или кастрюле – плов и уха получаются отменные!

Автор статьи Александр Куликов

stroisovety.org

Как из газового баллона сделать мангал – Мангал из газового баллона своими руками
