Диммирование светодиодных ламп / Блог компании LampTest / Хабр

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.

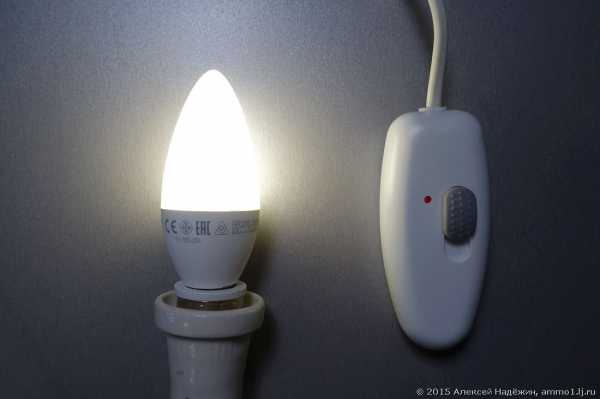

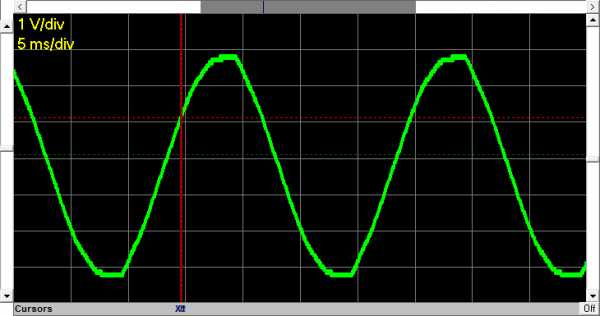

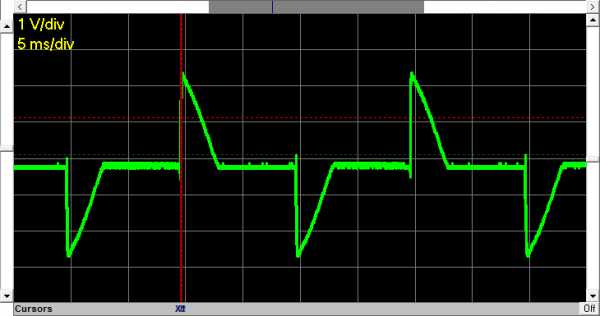

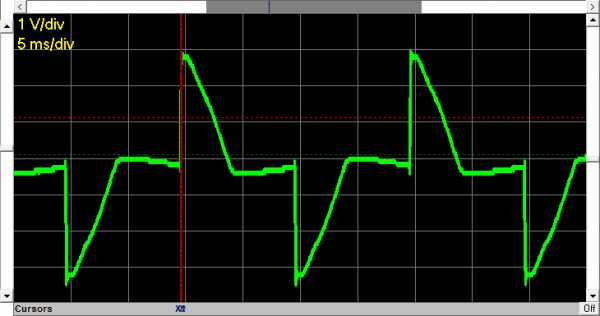

Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

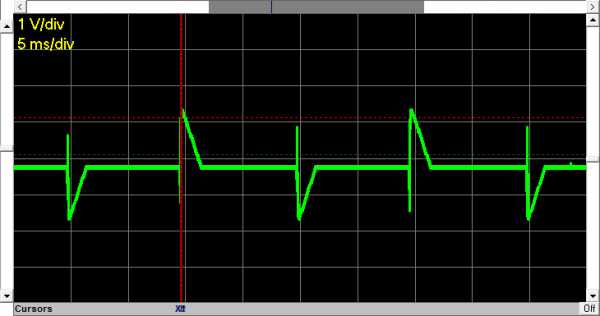

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

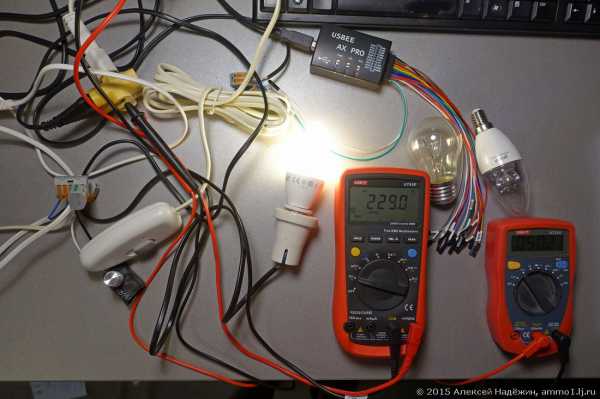

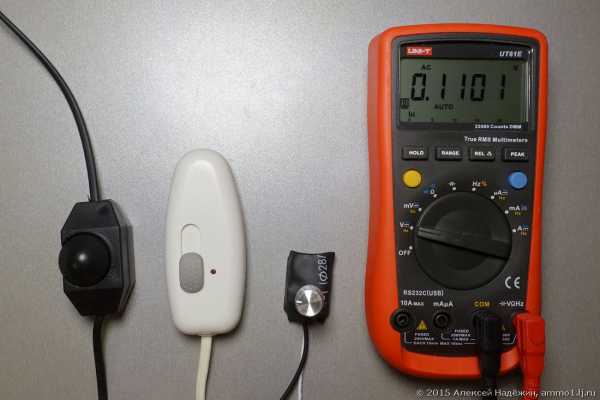

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.

Чёрный китайский диммер на проводе — 98 В.

Диммер IKEA — 66 В.

Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.

Чёрный китайский диммер на проводе — 211 В.

Диммер IKEA — 221 В.

Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом. Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;

2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;

3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;

4. Возможна несовместимость модели ламп с моделью диммера;

5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

p.p.s. На сайте lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина.

upd.: Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались. Спасибо Илье Савинкину за подсказку.

© 2015, Алексей Надёжин

habr.com

виды, схема подключения, возможность регулировки

В последние годы светодиодные источники света уверенно вошли в жизнь человека. Особенно это коснулось вопросов декорирования помещений и придомовых территорий при оформлении ландшафтного дизайна. Для управления работой led устройств используется специальный прибор — светорегулятор, который получил название диммер для светодиодных ламп.

Что такое диммер и зачем он нужен

Диммер – это электронный прибор, используемый для управления работой светодиодных источников света посредством изменения их яркости свечения в соответствии с выбранным режимом.

Возможность изменения интенсивности свечения позволяет использовать подобные приборы не только как коммутационные, обеспечивающие включение и отключение источников света, но и расширяет их функциональность. Например, позволяя использовать диммеры в системах «умный дом», что, в свою очередь, снижает затраты, связанные с расходами на использованную электрическую энергию.

На отечественном рынке светотехники регуляторы освещения представлены достаточно широко, что дает возможность выбрать модель в соответствии с конкретными критериями и личными предпочтениями к содержанию ↑

В чем различия диммеров

Востребованность подобных светорегуляторов обусловлена не только удобством их использования, но и разнообразием предложений на рынке светотехнических изделий.

Диммеры различаются по техническим характеристикам, исполнению, типу монтажа и возможностям регулировки яркости свечения led источников света.

По техническим характеристикам

Как и любое электротехническое устройство, диммеры имеют технические характеристики, определяющие условия их использования. Основные характеристики:

  • электрическая мощность: должна соответствовать мощности подключаемых к прибору светотехнических устройств;
  • напряжение питания: определяет схему включения прибора в электрическую сеть, соответствующую ее характеристикам (220 Вольт переменного тока или 12 Вольт постоянного тока).

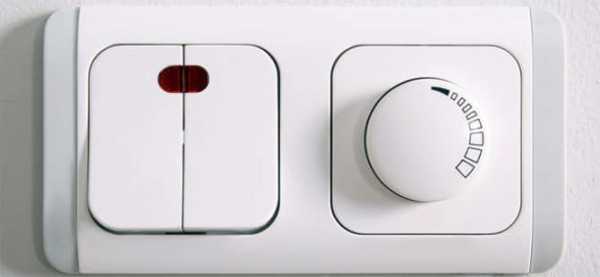

Модель выключателя для скрытой проводки, совмещенная с диммером

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! При выборе диммера имейте в виду, что его мощность должна быть больше суммарной мощности подключаемой нагрузки на 25-30%. Это позволит избежать повреждения прибора при его эксплуатации, вызванной его перегревом.

По типу монтажа

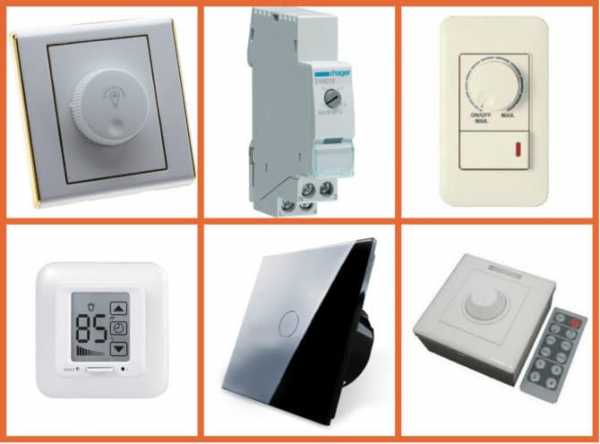

Как и прочие электроустановочные изделия, диммеры бывают нескольких типов, определяющих способ их монтажа. Типы диммеров:

  1. Накладные – устанавливаемые на поверхности стены или иной ограждающей строительной конструкции, предмете мебели или элементе декора, установленном стационарно.
  2. Встраиваемые – монтируются в специальные коробки, предназначенные для установки розеток и выключателей при скрытой прокладке электрических проводов, или в специально изготовленные под них ниши.
  3. Модульные – размещаются в электрических шкафах и монтируются на DIN-рейку, предназначенную для установки электротехнических приборов.

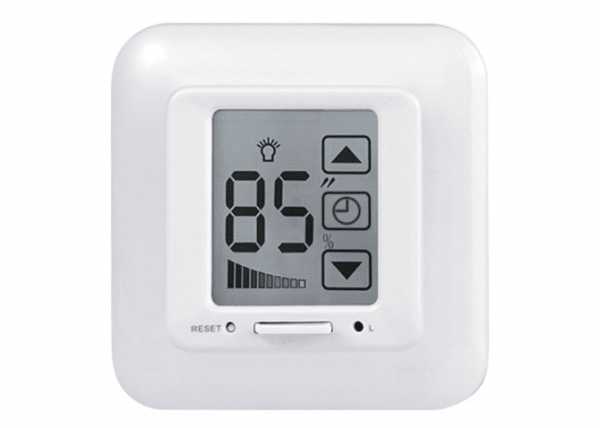

Модель регулятора с сенсорным управлением

По исполнению

Тип исполнения электронного устройства определяет способ управления подключаемых к нему источников света.

При освещении помещений и декорировании придомовой территории по типу управления диммеры классифицируются следующим образом:

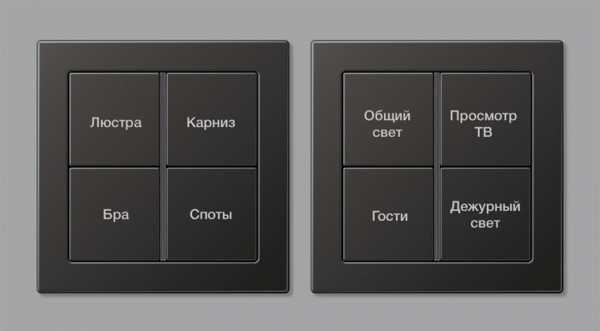

  • механические – управляются нажатием на клавиши, размещенные на внешней поверхности прибора;
  • сенсорные – в качестве элементов управления выступают сенсоры;
  • акустические – работают по звуковому сигналу;

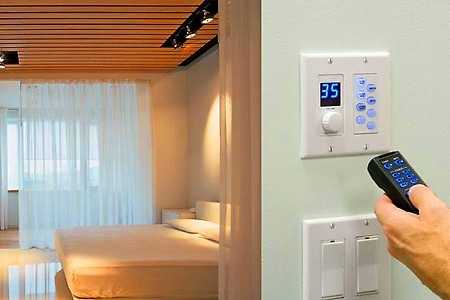

  • беспроводные – оснащаются пультом дистанционного управления, позволяющим задавать режимы работы удаленно.

Приборы для управления работой led ламп механического исполнения могут оснащаться не только клавишами, но и поворотными механизмами, посредством которых задаются режимы свечения источников света.

Беспроводные модели оснащаются пультами дистанционного управления, работающими по инфракрасному каналу связи

Важно! Беспроводные модели диммеров являются наиболее функциональными для led ламп. Они позволяют регулировать режимы работы по радиоканалу посредством использования Wi-Fi и различных электронных средств связи (смартфон, планшет и т. д.).

По способу регулировки

Возможность использования пульта дистанционного управления значительно облегчает управление светодиодными источниками света

Изменение силы свечения led источников света может быть осуществлено несколькими способами:

  1. Аналоговый – основан на изменении силы тока в питающей цепи.
  2. Широтно-импульсная модуляция – сила тока остается неизменной, но задается время нахождения светодиода под напряжением и регулируется длительность его включения в работу.
  3. Фазовая отсечка – работает по отсечению синусоиды напряжения, подаваемого к источнику света. При срезе фазы в начале синусоиды режим работы называется диммирование по переднему фронту, а при срезе в конце – диммирование по заднему фронту. Практика показывает, что срез фазы по заднему фронту больше подходит для регулировки яркости обычных недиммируемых светодиодных ламп. Это отображено в следующем видео.

к содержанию ↑

Особенности регулировки разных типов ламп

Разные типы ламп предполагают различные схемы управления их работой. Так, для ламп накаливания и галогенных аналогов, рассчитанных на рабочее напряжение 220 Вольт, возможен лишь вариант изменения подаваемого напряжения. Это приводит к изменению силы свечения источника света. Для устройств с рабочим напряжением 12 Вольт постоянного тока изменение светового потока осуществляется посредством ШИМ-РЕГУЛЯТОРА, способного плавно менять выходное действующее напряжение без увеличения или уменьшения его амплитуды.

Диммируемые светодиодные лампы — что это такое

Led-лампы, оснащенные устройством, позволяющим плавно регулировать их свечение, называются диммируемыми светодиодными лампами.

К сведению! Светодиодные источники света, оснащенные диммирующими устройствами, внешне никак не отличаются от аналогов, не оснащенных подобными устройствами. Наличие возможности регулировки лампы указывается в ее маркировке обозначением dimmable.

При выборе диммирующей лампы необходимо тщательно изучать ее маркировку

Лампы, не имеющие в своей конструкции диммера, работают только в двух режимах: включено и выключено. А при наличии диммирующего устройства они способны регулировать силу свечения в соответствии с заданными значениями (как правило, от 10 до 100 %).

Какой диммер нужен для обычных светодиодных лампочек

При выборе регулятора для led источников света критериями станут следующие показатели:

  • технические характеристики – электрическая мощность и рабочее напряжение;
  • тип прибора (его назначение) – для ламп накаливания, галогенных или светодиодных ламп;
  • конструкция – определяет тип исполнения, способ регулировки и место размещения.

Для того, чтобы не ошибиться с выбором регулятора, необходимо руководствоваться приведенными выше критериями

При выборе конкретной модели необходимо помнить, что несоблюдение вышеозначенных критериев может привести к следующим негативным последствиям:

  • перегрев прибора, если превышена мощность подключаемых к нему источников света;
  • невозможность выполнения требуемых настроек или сохранения их в памяти устройства негативно сказывается на функциональности регулятора;
  • конструкция диммера не позволяет его разместить в выбранном месте установки в связи с особенностями элементов крепления, предусмотренных конкретной моделью.

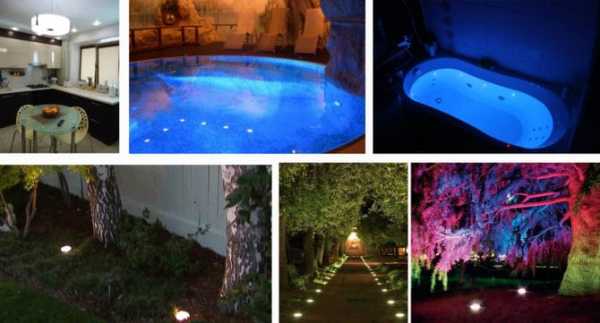

 Можно ли регулировать яркость светодиодных ламп на 12В

Для подсветки и искусственного освещения широко используются светодиодные ленты, в которых источники света работают на напряжении 12 Вольт.

Для управления работой такого прибора используется диммер для светодиодной ленты, который включается в цепь питания источника света и может управлять его работой как в заданном режиме, так и при помощи пульта дистанционного управления.

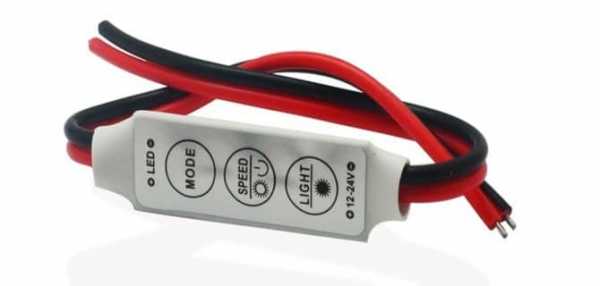

Диммер для светодиодной ленты одного цвета свечения имеет один канал управления, что предполагает изменение только яркости свечения. Для трехцветных лент (RGB-свечения) приборы оснащаются тремя каналами управления, позволяющими регулировать еще и скорость изменения всех цветов.

Одноканальный диммер для управления работой одноцветной светодиодной лентойк содержанию ↑

Схема подключения

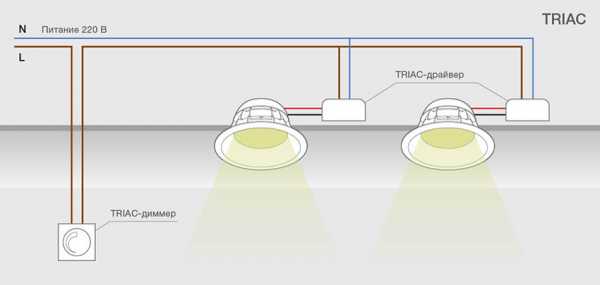

Схема подключения диммера к led источнику света зависит от его конструкции:

  1. При использовании диммирующих ламп они монтируются в патрон светотехнического прибора (светильника), соответствующего цоколю лампы.
  2. При подключении диммера к светодиодным светильникам схема подключения должна соответствовать классу напряжения используемого прибора и подключаемых ламп. Выполняется она так же, как и в случае использования обычных коммутационных устройств (выключателей).

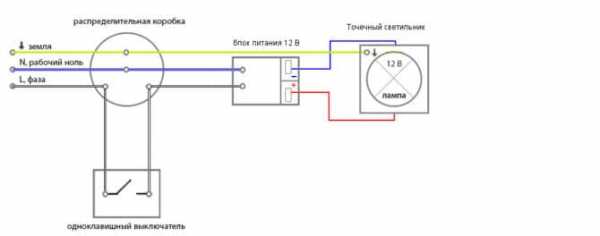

  3. При использовании диммера для управления работой светодиодной ленты он устанавливается в цепь ее питания от электрической сети в соответствии со схемой, указанной для конкретной модели светотехнического прибора.

Схема включения регулятора в цепь питания светодиодной лентык содержанию ↑

Схема простого диммера для сборки своими руками

При наличии свободного времени, желания и навыков работы с паяльником, а также зная основы электротехники, диммер для светодиодного светильника можно изготовить самостоятельно своими руками.

Схема диммера для светодиодных ламп на 220 В несложная, поэтому ее достаточно просто найти в сети интернет или в иных информационных изданиях. Приобрести необходимые запасные части можно как в магазинах радиоэлектроники, так и через интернет.

Далее мы предлагаем к рассмотрению вариант схемы диммера, служащего для управления работой светодиодного светильника:

Схема регулятора яркости светодиодов, работающая на принципе широтно-импульсной модуляции

Для начинающих пользователей, желающих изготовить подобное устройство своими руками, может оказаться полезным следующее видео:

Возможность использования диммера в схемах управления работой светодиодных источников света значительно расширила спектр использования и технические возможности подобных светотехнических устройств. Она позволила не только украсить пространство, в котором живет человек, но и снизить энергопотребление, что очень важно на современном этапе развития нашей цивилизации.

lampaexpert.ru

виды, цоколи, устройство и схема подключения

Среди светодиодных источников света, приобретающих все большую популярность, особое место занимают светодиодные лампы на 12 В. Чем они отличаются от обычных led ламп и светильников? Лучше они или хуже? Сегодня мы постараемся разобраться в этом вопросе.

Виды светодиодных ламп 12 вольт и их цоколей

Все лампочки на 12 вольт можно классифицировать по следующим нескольким критериям:

  • конструкция;
  • цоколь;
  • цветовая температура;
  • мощность.

Конструктивное исполнение

Приборы изготавливаются в баллонах различной формы и габаритов в зависимости от назначения. Они могут иметь любой телесный угол покрытия световым потоком – от 100 до 360 градусов.

Герметичные лампы с сектором покрытия 120 (слева) и 360 градусов

Отдельной категорией идут открытые приборы. Они не защищены от воздействий внешней среды и, по сути, представляют собой платы со светодиодами и установленными на них стандартными цоколями.

Открытая конструкция светодиодной лампы на 12 вольт

Цоколь

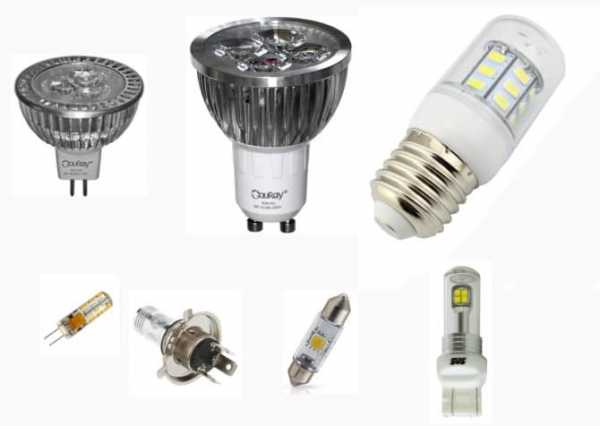

Светодиодные низковольтные лампочки выпускаются с разнообразными, но стандартными типами цоколей — E27, E14, G4, G13, GU10, Т10, ВА15S, FT10, T10, h2-h21 и др. Это позволяет использовать их в стандартных светильниках без переделки последних.

led лампочки на 12 вольт выпускаются с различными типами цоколя

Цветовая температура

Светодиодные источники света на 12 вольт выпускаются разных цветовых температур. Обычно это холодный, нейтральный и теплый свет. Ты можешь выбрать необходимую тебе цветовую температуру, которая указана на упаковке.

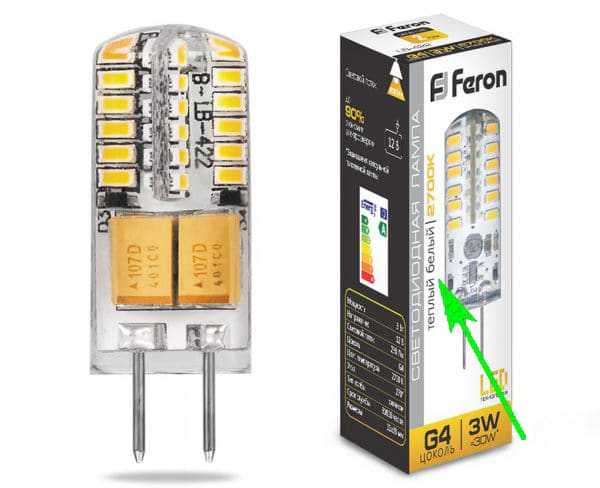

Эта лампа излучает теплый белый свет (цветовая температура 2700 К) к содержанию ↑

Где используются

Благодаря низкому напряжению питания и большому количеству типов цоколей светодиодные лампочки на 12 вольт поистине универсальны. Они могут использоваться как для общего и точечного освещения — обычно в точечных светильниках, включая встраиваемые в натяжные потолки, так и для декоративной подсветки — наружной и внутренней. Отдельной категорией идут автомобильные лампочки, которые могут устанавливаться практически во все осветительные приборы автомобиля.

Использование лампочек на 12 вольт в автомобиле

Низковольтное питание обеспечило приборам повышенную электро- и пожаробезопасность и позволило применять их в следующих помещениях повышенной влажности, а также пожаро- и взрывоопасности:

  • кухни;
  • ванные комнаты;
  • сауны;
  • бассейны, в том числе для подводной подсветки;
  • склады;
  • подвальные помещения;
  • под открытым небом без специальных мер защиты и прокладки проводки с повышенной изоляцией.

Использование светодиодных источников света на 12 вольт для освещения и подсветкик содержанию ↑

Схема подключения

Светодиодные светильники требуют постоянного тока напряжением 12 вольт, поэтому если на объекте такой сети нет, то придется установить специальный блок питания (БП). Подойдет используемый для питания светодиодной ленты соответствующей мощности или любой другой, выдающий постоянное, а лучше стабилизированное напряжение величиной 12 вольт. К примеру, БП от компьютера (шина 12 вольт).

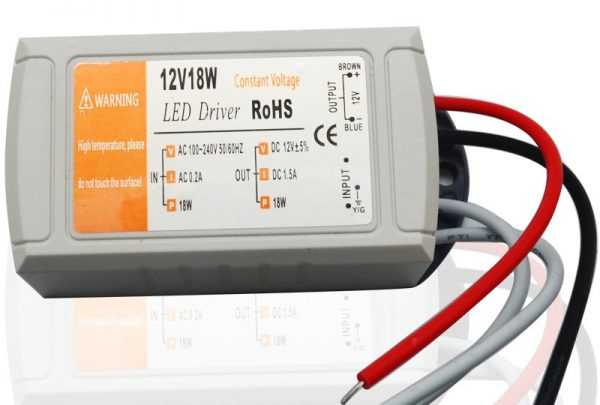

Блок питания для светодиодных ламп 12 вольт мощностью 18 ватт

Подключение ламп к БП несложно, а ввиду того, что 12 вольт безопасно для человека, все работы можно выполнить самостоятельно. Для этого достаточно разобраться в маркировке вход/выход, а полярность подключения соблюдать не нужно.

Схема включения светильника на 12 вольт в осветительную сеть (полярность включения роли не играет)

При необходимости ты можешь использовать один блок для питания группы ламп. При этом лампы подключаются к источнику питания параллельно. Мощность блока питания, конечно, должна быть на 15-20% больше суммарной мощности, потребляемой всеми лампами.

Подключение группы светильников на 12 вольт к одному блоку питания

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Ввиду довольно большого токопотребления проводка для питания таких ламп должна быть минимально возможной длины и соответствующего сечения.

к содержанию ↑

Преимущества и недостатки

Как и любые другие осветительные приборы, лампочки на 12 вольт имеют свои достоинства и недостатки. К достоинствам можно отнести:

  1. Электробезопасность. Лампочки питаются напряжением 12 вольт, которое безопасно для человека даже при прикосновении к токоведущим частям. Благодаря этому ни осветители, ни проводка к ним не требует специальных мер защиты: электробезопасных светильников, кабель-каналов, двойной изоляции, гофрированных рукавов, дифавтоматов и пр.
  2. Пожаробезопасность. Благодаря низкому напряжению питания ни светильник, ни проводка к нему не создадут опасных токов утечки, способных вызвать замыкание и пожар даже при случайном заливании их водой. Такие источники света идеально подходят для сырых помещений и помещений повышенной взрывоопасности.
  3. Стандартный цоколь. Лампы на 12 вольт выпускаются со стандартными цоколями E27, E14, G4, G13, GU10 и пр. Это позволяет использовать светодиодные лампы вместо приборов других типов, к примеру, галогенных источников света без замены светильника. Особенно это актуально для автомобилистов, поскольку заменить тип патрона в фарах или подфарниках бывает не только сложно, но и порой невозможно.

Такую лампочку можно просто установить в фару без переделки последней

При замене обычных ламп на светодиодные аналоги 12 вольт с тем же цоколем необходимо понимать, что без изменений остается только светильник. Схему подключения, скорее всего, придется изменить. Если заменяемые лампы питались другим напряжением, то необходимо установить 12-вольтовый драйвер.

Есть у светодиодных лампочек на 12 вольт и недостатки. Основные из них:

  1. Необходимость в дополнительном оборудовании. Если вы не располагаете надежной стабилизированной сетью на 12 В, то при использовании таких ламп придется установить 12-вольтовый блок питания – драйвер.
  2. Большое потребление тока. Вспомни формулу расчета мощности: мощность = напряжение * ток. Если 12-ваттная лампа на 220 В будет потреблять ток 12 Вт/220 В = 0.055А (55 мА), то светодиодный светильник на 12 В той же мощности «немного» больше: 12 Вт/12 В = 1 А! Это требует мощной проводки, которая должна быть минимальной длины. При большой длине проводов на них упадет напряжение, и лампы будут светить вполнакала.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Это необходимо учитывать при замене ламп с большим напряжением питания на 12-вольтовые. Здесь придется не только докупить 12-вольтовый блок питания, но и, возможно, заменить всю проводку на более мощную.

Вот ты и узнал, что собой представляют светодиодные лампы на 12 вольт, а также узнал все их достоинства и недостатки. Лучше они или хуже других источников света? Я думаю, в этом вопросе теперь ты разберешься сам.

lampaexpert.ru

Диммирование светодиодных ламп: ammo1

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.

Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.

Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом (http://ammo1.livejournal.com/97828.html). Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

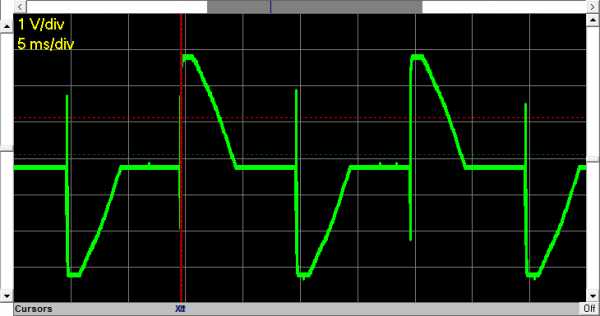

Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

p.p.s. На сайте http://lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина

© 2015, Алексей Надёжин

ammo1.livejournal.com

Схема светодиодной лампы на 12 вольт

Как подключить светодиод к 12 Вольтам

С тех пор, как сверхъяркие светодиоды (LED) стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.

Какие светодиоды подключают к 12 вольтам?

Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие! Неспециалисту такой ответ покажется парадоксальным, ведь в продаже имеются светодиоды, которые, как заявляют продавцы, рассчитаны на питание от источника 12 вольт.

Возьмемся утверждать, что на конкретное напряжение могут быть рассчитаны только изделия на основе светодиодов. Говорить о конкретном рабочем напряжении LED не корректно. Это связанно с физическими процессами, протекающими в нем при испускании света.

Главными характеристиками этих процессов являются рабочий ток и максимально допустимый ток прибора. В справочниках и даташитах указывают напряжения на светодиодах при протекании рабочего тока. Эти величины используют для расчетов LED конструкций, а не для выбора источника питания.

Кстати, напряжение в рабочем режиме лежит всего лишь в пределах от 1.5 В до 3.5 В. Величина зависит, в основном, от цвета испускаемого LED. Меньшие напряжения падают на красных светодиодах, большие значения относятся к сверхъярким. Имеющиеся в продаже светоизлучающие диоды на 12 вольт не являются единичными приборами.

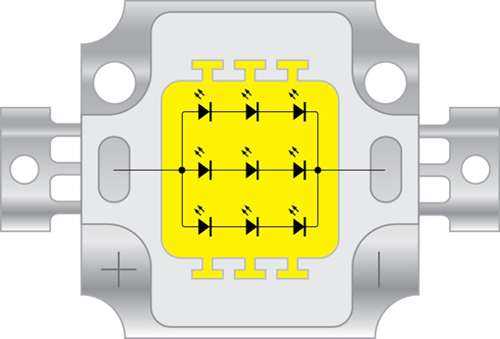

Двенадцативольтовые LED это матрицы, состоящие из нескольких светоизлучающих диодов. Матрицы представляют собой светодиодные сборки, собранные из цепочек последовательно подключенных приборов.

В каждой матрице имеется несколько цепочек, которые подключены параллельно между собой. Когда говорят, что светодиод рассчитан на двенадцать вольт, то подразумевают, что падение напряжения на последовательной цепочке из них при протекании рабочего тока составляет примерно 12 В.

Подключение сверхярких и мощных LED к 12В

Сначала рассмотрим способ подключения одного мощного сверхъяркого светодиода к 12 Вольтам. Допустим, в нашем распоряжении имеется прибор, рабочий ток которого 350 мА. При этом падение напряжения на нем в рабочем режиме составляет примерно 3.4 Вольта. Нетрудно подсчитать, что потребляемая мощность такого прибора составляет 1 W.

Понятно, что подключать его напрямую к 12 Вольтам нельзя. Нам придется, каким-то образом, «погасить» часть напряжения. В простейших случаях для этих целей применяются гасящие (токоограничивающие) резисторы. Его соединяют со светодиодом последовательно. Схема питания одного LED показана на фото.

Чтобы рассчитать номинал токоограничивающего резистора пользуются формулой:

Вооружившись калькулятором легко подсчитать, что сопротивление будет составлять около 25 Ом. На нем будет рассеиваться мощность, которую рассчитывают по формуле:

В нашем примере мощность составит около 3 ватт. Найти сопротивление такой мощности довольно трудно, поэтому в качестве гасящего резистора можно применить два резистора по 100 Ом мощностью 2 Вт, соединенные параллельно.

В принципе на основе этих расчетов уже можно создавать практическую конструкцию. Выполнив подключение светодиода к 12В через выключатель, можно организовать дополнительную подсветку подкапотного пространства автомобиля, багажника или перчаточного бокса.

Мы показали, что создание такой схемы возможно, но применение ее нерационально. Нетрудно заметить, что две трети мощности потребляемой конструкцией приходится на гасящий резистор и, следовательно, тратится впустую. Ниже мы расскажем, как избежать ненужных потерь.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

При изготовлении конструкций с автономными источниками питания, особенно если в них используются сверхъяркие «мощные» LED, такой подход не приемлем. Мощность, рассеиваемая на гасящем резисторе, значительно сокращает время работы устройства.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

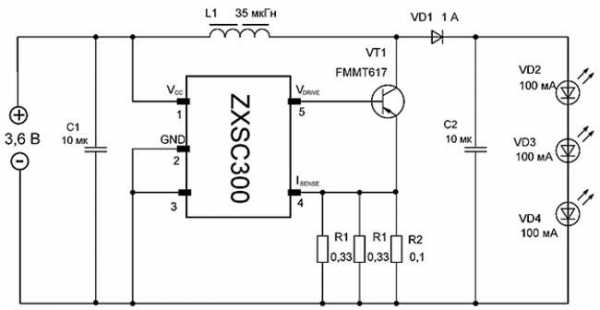

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

  • важнейшим параметром светодиода является его рабочий ток;
  • на гасящих резисторах бесполезно рассеивается энергия;
  • применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
  • в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.

Поделиться с друзьями:

Совсем недавно мы рассказывали, как разобрать светодиодную лампу. В этой статье мы покажем, что находится внутри, как это устроено и как работает.

Как ты, наверное, уже знаешь, лампочки эти бывают на 220 и 12 вольт. Последние сделаны в качестве энергосберегающей альтернативы галогенкам, и это неудивительно, ведь КПД хороших светодиодов выше, чем оный у лампочек накаливания, даже галогенных.

Начнём мы с лампочек, рассчитанных на напряжение сети, то есть 220 вольт. По ссылке выше ты уже мог видеть, что в некоторых случаях питание выполнено через гасящий конденсатор. Но такое допустимо только для маломощных ламп, в противном случае габариты этого самого конденсатора попросту не влезли бы в размеры цоколя. Отсюда и смешная мощность устройства в целом.

Но не всё так плохо. Более честные последователи дядюшки Ляо смекнули, что если взять несколько мощных светодиодов, посадить их через термопасту на радиатор и приделать импульсный преобразователь-стабилизатор, то всё это вполне может уместиться в привычные габариты.

Китайская промышленность бодро откликнулась на такую потребность и начала клепать микросхемы одну за другой. Одним из примеров вышесказанного является данный экземпляр лампочки.


Заявленная мощность — аж 5 или 6 ватт (производитель сам не определился), 25 светодиодов форм-фактора 5050. Рассеивающие линзы лампы изготовлены из пластика, радиатор — литьё из отходов алюминия и кремния (силумин).

В цоколе расположен вполне честный импульсный преобразователь на микросхеме CSC8513. Информации о ней в интернете немного, но известно, что она предлагается как замена более известной BP3122. Впрочем, на обе есть даташиты.


В целом, всё это работает хорошо, но светит очень слабо. Всё это натолкнуло на мысль переделать девайс, взяв драйвер от данной лампы, а излучающе-теплорассеивающую часть — от аналогичной, но выполненной на пяти одноваттных светодиодах (фото доступно по ссылке в начале). Результат оправдал себя: получился источник света, способный вполне комфортно осветить небольшое помещение.

Вывод: микросхема CSC8513 вполне пригодна для драйвера светодиодов мощностью 5-6 ватт. Внешний транзистор и радиаторы ей не требуются.

Следующие схемы светодиодных ламп предназначены для работы от переменного напряжения 12 вольт. именно его выдаёт трансформатор для галогенок. В связи с этим на входе каждого драйвера имеется мостик, собранный из четырёх диодов, предположительно — Шоттки. Дальше — самый обыкновенный, понижающий или повышающий преобразователь, в зависимости от количества светодиодов и схемы их соединения: параллельное, последовательное или смешанное.

Схема на микросхеме XL6001, информации по ней предостаточно:


Схема на популярной MC34063, из даташита:

Как видим, ничего нового революционного здесь нет. Радует то, что адепты дядюшки Ляо применяют высокоэффективные драйверы, выполняя их на компактных двухсторонних печатных платах, способных поместиться в малюсенький цоколь.

02.03.2015 © 9zip.ru
Авторские права охраняет Роскомнадзор

Самодельный драйвер для светодиодов от сети 220В

Преимущества светодиодных лап рассматривались неоднократно. Обилие положительных отзывов пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках Ильича. Все было бы неплохо, но когда дело доходит до калькуляции переоснащения квартиры на светодиодное освещения, цифры немного «напрягают».

Для замены обыкновенной лампы на 75Вт идёт светодиодная лампочка на 15Вт, а таких ламп надо поменять десяток. При средней стоимости около 10 долларов за лампу бюджет выходит приличный, да и еще нельзя исключить риск приобретения китайского «клона» с жизненным циклом 2-3 года. В свете этого многие рассматривают возможность самостоятельного изготовления этих девайсов.

Теория питания светодиодных ламп от 220В

Самый бюджетный вариант можно собирать своими руками из вот таких светодиодов. Десяток таких малюток стоит меньше доллара, а по яркости соответствует лампе накаливания на 75Вт. Собрать всё воедино не проблема, вот только напрямую в сеть их не подключишь – сгорят. Сердцем любой светодиодной лампы является драйвер питания. От него зависит, насколько долго и хорошо будет светить лампочка.

Что бы собрать светодиодную лампу своими руками на 220 вольт, разберёмся в схеме драйвера питания.

Параметры сети значительно превышают потребности светодиода. Что бы светодиод смог работать от сети требуется уменьшить амплитуду напряжения, силу тока и преобразовать переменное напряжение сети в постоянное.

Для этих целей используют делитель напряжения с резисторной либо ёмкостной нагрузкой и стабилизаторы.

Компоненты диодного светильника

Схема светодиодной лампы на 220 вольт потребует минимальное количество доступных компонентов.

  • Светодиоды 3,3В 1Вт – 12 шт.;
  • керамический конденсатор 0,27мкФ 400-500В – 1 шт.;
  • резистор 500кОм — 1Мом 0,5 — 1Вт – 1 ш.т;
  • диод на 100В – 4 шт.;
  • электролитические конденсаторы на 330мкФ и 100мкФ 16В по 1 шт.;
  • стабилизатор напряжения на 12В L7812 или аналогичный – 1шт.

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

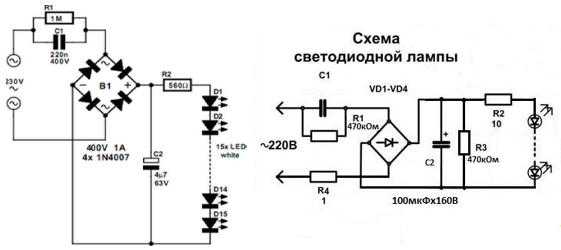

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

  • Делитель напряжения на ёмкостном сопротивлении;
  • диодный мост;
  • каскад стабилизации напряжения.

Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад – сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.

Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Вариант драйвера без стабилизатора тока

В сети существует огромное количество схем драйверов для светодиодов от сети 220В, которые не имеют стабилизаторов тока.

Проблема любого безтрансформаторного драйвера – пульсация выходного напряжения, следовательно, и яркости светодиодов. Конденсатор, установленный после диодного моста, частично справляется с этой проблемой, но решает её не полностью.

На диодах будет присутствовать пульсация с амплитудой 2-3В. Когда мы устанавливаем в схему стабилизатор на 12В, даже с учётом пульсации амплитуда входящего напряжения будет выше диапазона отсечения.

Диаграмма напряжения в схеме без стабилизатора

Диаграмма в схеме со стабилизатором

Поэтому драйвер для диодных ламп, даже собранный своими руками, по уровню пульсации не будет уступать аналогичным узлам дорогих ламп фабричного производства.

Как видите, собрать драйвер своими руками не представляет особой сложности. Изменяя параметры элементов схемы, мы можем в широких пределах варьировать значения выходного сигнала.

Если у вас возникнет желание на основе такой схемы собрать схему светодиодного прожектора на 220 вольт, лучше переделать выходной каскад под напряжение 24В с соответствующим стабилизатором, поскольку выходной ток у L7812 1,2А, это ограничивает мощность нагрузки в 10Вт. Для более мощных источников освещения требуется либо увеличить количество выходных каскадов, либо использовать более мощный стабилизатор с выходным током до 5А и устанавливать его на радиатор.

Добавить комментарий Отменить ответ

Источники: http://ledno.ru/svetodiody/podklyuchenie-led-12v.html, http://9zip.ru/home/led_lamp_shema.htm, http://svetodiodinfo.ru/svoimi-rukami/drajver-svetodiodov-220v-sxema.html

electricremont.ru

Как подключить диммер к светодиодному или люминесцентному светильнику

Многие люди ошибочно полагают, что с помощью обычных диммеров или светорегуляторов для галогенных или  ламп накаливания- возможно также регулирования яркости энергосберегающих ламп: светодиодных или люминесцентных.

Но как показали эксперименты- это невозможно. Они либо не меняют уровень свечения или сильно мерцают,  либо не горят, а нередко взрываются или быстро перегорают.

Почему? Обычный недорогой диммер, работает по принципу реостата, т. е. увеличивает сопротивление- этим самым понижая напряжение, которое подается на лампу, но в моделях рассчитанных на прямое подключение к домашней электросети 220 Вольт  уже стоит внутри импульсный источник питания и стабилизатор тока, поэтому управлять изменением яркости такой лампой не получится извне.

Если Вам необходима функция диммирования позаботьтесь заранее о покупке специальных моделей светодиодных или люминесцентных ламп или светильников с данной функцией. Для этих моделей, как правило у того же производителя продаются, подходящие диммеры, работающие совершенно по другому принципу: Широтно-Импульсной модуляции или ШИМ- для светодиодов или управляющего сигнала- для люминесцентных.

Если у Вас светодиодные лампы рассчитаны на работу от напряжения блока питания (БП) 12 или 24 Вольт , тогда Вы сможете изменять яркость при помощи диммера, предназначенного для светодиодной ленты.  Он подключается в схему после блока питания (пример на картинке снизу).

Сегодня на рынке продается довольно много разных моделей светорегуляторов как с ручным, так и дистанционным управлением для светодиодных лент. Подробно на этом не буду останавливаться так, как об этом подробно писал в этой статье.

Как подключить диммер к светодиодной лампе.

Для регулирования яркости в светодиодную лампу устанавливается специальный драйвер  с функцией ШИМ или диммирования, а клавиша управления или крутилка установленная на стене- это только управляющий элемент, который не изменяет величину тока или напряжения,  а посылает команду это  сделать драйверу лампы.

Поэтому если Вам необходимо изменять яркость свечения светодиодных светильников покупайте специальные модели, обладающие такой функцией, а так же Я рекомендую у того же самого производителя купить и подходящие диммеры, которые созданы под этот тип освещения.  Некоторые модели позволяют регулировать и цвет света лампы. Ввиду того, что они довольно сложные электронные устройства- цена на них довольно высока от 100 $ у известного производителя.

Я из своей практики могу посоветовать качественные и недорогие светодиодные диммируемые лампы  марки OSRAM Parathom стоимостью от 20 у. е. за штуку. Зайдите на сайт  OSRAM и посмотрите сами, там же Вы найдете и  каталог подходящих к данной модели светорегуляторов.

Как подключить диммер к люминесцентной лампе или светильнику.

Для того что бы регулировать яркость,  необходимо что бы блок управления или  ЭПРА установленный в нем был рассчитан на это. Поэтому надо покупать специальные модели люминесцентных светильников с ЭПРА с функцией диммирования,  в электронную схему которого дополнительно встраивается блок управления с аналоговым или цифровым сигналом.

Например, более дешевый аналоговый работает по следующему принципу— уровень яркости изменяется от 0 до 100 процентов в зависимости от величины подаваемого управляющего сигнала в пределах от 1 до 10 Вольт.

Продвинутое цифровое управление позволяет осуществлять  запоминание положения, производить плавное или ступенчатое регулирование и еще много другое.

Как подключить диммер к компактной люминесцентной лампе.

Если Вам необходимо регулировать уровень яркости компактных люминесцентных ламп (КЛЛ) под обычный цоколь- приобретайте специальные модели с соответствующей функцией. Сегодня практически все известные производители светотехнической продукции выпускают специальные серии ламп с функцией регулирования интенсивности их светового потока.

В описании или на коробке такой компактной люминесцентной лампы  должно быть написано «dimmable».

Например, фирма Sylvania выпустила КЛЛ «Mini-Lynx» или наш отечественный производитель лампы серии KOSMOS PREMIUM- все они с пометками «Dimmable».

В таких моделях яркость света регулируется либо при помощи обыкновенного димера или выключателя, который необходимо пощелкать в течении одной секунды, что послужит сигналом для встроенного блока управления в цоколь лампы, и уровень яркости будет ступенчато уменьшаться или увеличиваться  от  5% уровня до 33%, затем- 66% и наконец- до 100%.

Если есть вопросы задавайте в комментариях к этой статье ниже.

jelektro.ru

Диммирование светодиодов в деталях — регулировка яркости светодиодных ламп

Диммирование (от англ. dimming — затемнение) — это процесс управления интенсивностью освещения, уходящий своими корнями в XIX век. Впервые диммирование было применено в театрах, когда по замыслу режиссёра сцена должна была затемняться и освещаться в зависимости от происходящего на ней действия. Для этого используемые в то время прожекторы с дуговыми лампами прикрывались затемняющими шторками. Чем больше эти шторки перекрывали световой поток, тем больше они диммировали освещение. Сегодняшние диммеры далеко ушли от своего незамысловатого предшественника, однако в целом их назначение осталось прежним.

Регулировка яркости широко используется в современных системах. Так посредством диммирования можно создать мягкое камерное освещение в гостиной или спальне, быстро сменить атмосферу в кафе или ресторане, усилить визуальные «магниты» в ритейле.

Преимущества диммирования

  • Возможность создания и быстрой смены сценариев освещения, недостижимых при помощи стандартных двухпозиционных выключателей.
  • Регулировка яркости позволяет эксплуатировать осветительные приборы в щадящем режиме, что продлевает их срок службы.
  • Диммирование приводит к уменьшению энергопотребления и тепловыделения.

Наиболее широкие возможности по управлению световой средой открываются при сочетании диммирования с разделением световых приборов на группы. Такой подход позволяет управлять общим светом и акцентами независимо друг от друга, реализуя самые интересные и сложные сценарии.



Преимущества диммирования светодиодов

Регулировка яркости светодиодов позволяет в полной мере раскрыть весь их потенциал. Особенности работы LED делают этот осветительный элемент идеальным кандидатом на диммирование.

  • Яркость светодиода можно менять в очень широком диапазоне, в отличие от люминесцентных ламп.
  • Изменение яркости никак не сказывается на цветовой температуре и цветопередаче, в отличие от ламп накаливания.
  • Снижение яркости ведёт к увеличению срока службы, а не наоборот, как в случае с галогенными лампами.
  • Регулировка яркости светодиодных светильников происходит без задержек, что позволяет использовать их даже в самых динамичных осветительных сценариях.



Особенности диммирования светодиодов

Простейший диммер, регулирующий затемнение ламп накаливания, делает это за счёт «срезания» синусоиды переменного тока. Но в отличие от ламп накаливания, LED светильник имеет более сложное устройство и работает под управлением электронной схемы — драйвера. Таким образом, корректность работы осветительного оборудования напрямую зависит от управляющего им драйвера. В то же время, правильно подобрав драйвер, можно задиммировать абсолютно любые светильники, независимо от их мощности и типа.

Стандарты и протоколы диммирования

TRIAC

Симисторный диммер, работающий по отсечке фазы. Его главные преимущества — это низкая цена и возможность встраивания в схему без лишних коммутаций (как выключатель). Для корректного диммирования светодиодов важно проверить совместимость оборудования (связки диммер-драйвер). Это позволит избежать нежелательного гудения и мерцания при работе.

1-10V

Стандарт, завоевавший широкую популярность в эпоху повсеместного использования люминесцентных ламп. Его суть заключается в отправке по отдельной паре проводов сигнала от 1 до 10V. То есть диммер в данном случае реализован в виде обыкновенного потенциометра. Главным преимуществом такого подхода является полная нечувствительность к нагрузке. Среди недостатков — невозможность управления источником света из нескольких мест и слабая поддержка со стороны производителей светодиодов.

DALI

Цифровой протокол, поддерживаемый большинством производителей профессионального осветительного оборудования. Его главное преимущество — это цифровая шина, объединяющая все диммируемые светодиодные светильники в единую систему. Включение, выключение и регулировка яркости осуществляются за счёт сигнальных команд, а не за счёт размыкания питающей цепи. Такой подход позволяет в любое время переназначать, какой выключатель за какой светильник отвечает.

Но самым главным преимуществом цифрового протокола DALI является возможность программирования сцен с их последующим сохранением в памяти. Это полностью переворачивает представление об управлении освещением. Обычная клавиша выключателя может теперь не просто управлять светильником, а задавать режим работы для целой группы.

Из недостатков протокола DALI можно выделить разве что высокую стоимость и необходимость предварительной настройки системы управления.

Push DIM

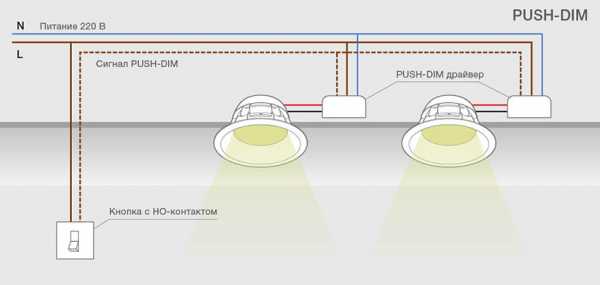

Интересный в реализации тип диммирования, позволяющий использовать для подключения всего два провода. В роли управляющих элементов служат кнопки с нормально разомкнутыми контактами. Пока вы держите кнопку, сигнал есть, отпустили — сигнала нет. Осветительные приборы будут воспринимать такие нажатия следующим образом:

  • короткое: включение/выключение;
  • длинное: регулировка яркости.

Метод прост в реализации, не требует дополнительных настроек и может быть реализован почти с любой электрофурнитурой. Но есть и недостатки: малая распространённость драйверов с таким стандартом и ограниченное количество светильников, подключаемых к одной кнопке.

Выбор драйвера

Выбор драйвера и типа диммирования определяется множеством факторов. Самыми гибкими в этом плане являются встраиваемые светильники, так как их драйвер вынесен за пределы корпуса. В случае же с накладными и подвесными светильниками приходится учитывать большое количество нюансов. Однако нерешаемых задач не существует. Заручившись поддержкой квалифицированных специалистов, можно задиммировать даже те светильники, которые изначально не были на это рассчитаны.

aledo-pro.ru

Как диммировать светодиодные лампы 12 вольт – Будет ли диммироваться 12V светодиодная лампа? — Toster.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
