Изготовление септика из бетонных колец

Содержание

Многие жители загородных домов прибегают к строительству локального очистного сооружения (септика) в случае, если поблизости от участка нет централизованных канализационных сетей. Существуют разные виды септиков, начиная от готовых заводских изделий и заканчивая самодельными устройствами. В нашей статье речь пойдёт о самодельных очистных сооружениях, а именно об устройстве септиков из колодезных колец. Чаще всего делают септик из бетонных колец своими руками для обслуживания дачи или небольшого загородного дома. В нашей статье мы рассмотрим принцип действия таких сооружений, их разновидности, схему устройства. Видео и фото из статьи помогут вам более наглядно разобраться в процессе строительства септика из железобетонных колец.

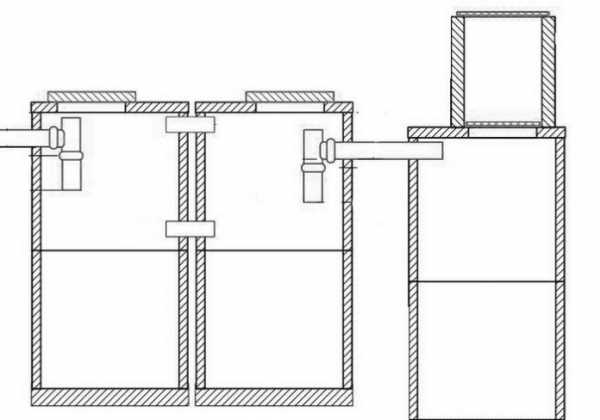

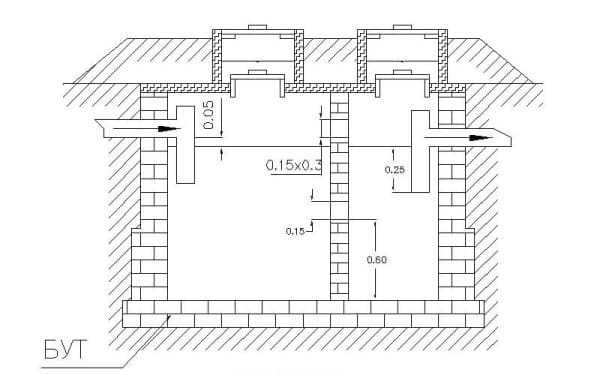

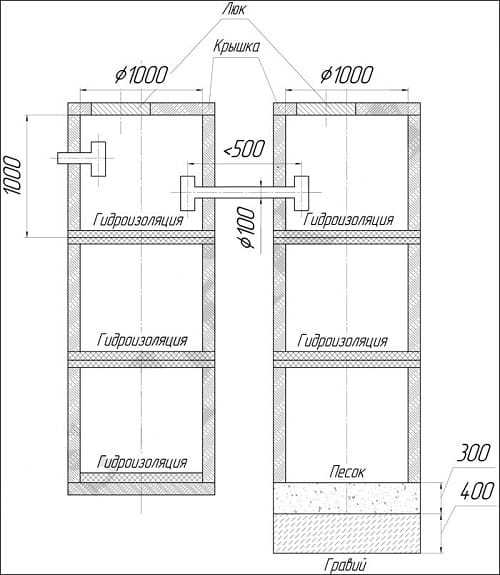

Схема устройства

Схема изделия из колодезных колец может содержать от 1 до 3 камер, выполненных из ж/б изделий

Схема изделия из колодезных колец может содержать от 1 до 3 камер, выполненных из ж/б изделий. Между собой все камеры соединяются посредством перелива в единую конструкцию. Если вы будете делать очистное сооружение своими руками, то схема будущей конструкции должна разрабатываться с учётом следующих факторов:

объёмы потребления воды на даче или в загородном доме;
рельеф местности;
высота стояния грунтовых вод, а также сезонные изменения этого показателя;
отметка промерзания грунта в вашем регионе;
наличие свободного места для подъезда строительной техники;
соблюдение нормативных разрывов от окружающих построек и объектов живой природы.

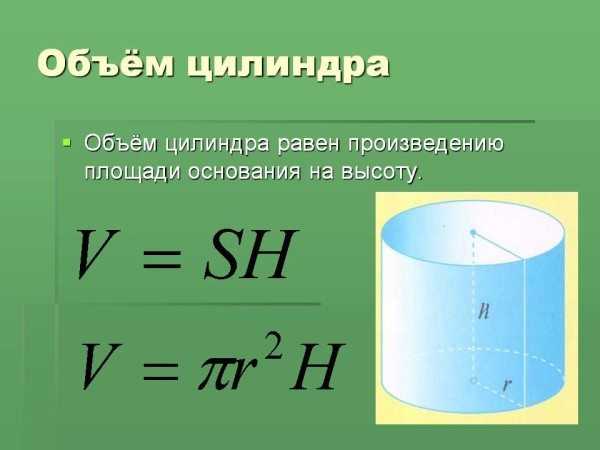

Прежде чем устроить септик для дачи, необходимо определить его объём. Он зависит от объёмов потребления воды жильцами дома в течение суток. Рабочий объём очистного сооружения должен в 3 раза превышать норму водопотребления на семью. Как правило, принимается, что 1 человек расходует в день 200 л воды. Если это число умножить на три и на количество человек, проживающих в доме, то вы получите объём септика.

В такой схеме подсчёта подразумевается устройство септика, состоящего из двух и более камер. Рабочий объём в этом устройстве определяется по первой камере от днища до переливного патрубка.

Важно: фактическая ёмкость очистного сооружения может быть немного больше расчётного объёма, но ни в коем случае не меньше.

Принцип работы

В очистном сооружении, состоящем из одной камеры, используется накопительная схема работы

В очистном сооружении, состоящем из одной камеры, используется накопительная схема работы. Причём чем больше будет камера, тем реже придётся выполнять откачку осадка.

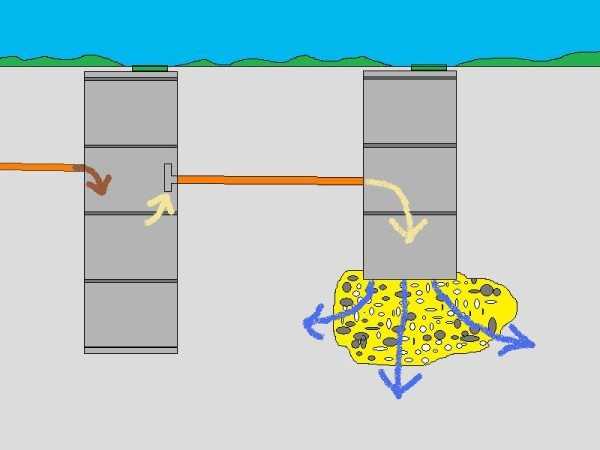

В септиках, состоящих из двух и более камер, принцип действия основан на разделении сточных вод на разные фракции. Твёрдые составляющие стоков под действием сил гравитации оседают на дне. В верхней части стоков остаются осветлённые воды. Такой принцип способствует тому, что во вторую камеру поступают предварительно очищенные стоки.

Во второй камере из ж/б колец стоки снова отстаиваются. В итоге данный принцип очистки способствует тому, что в третью камеру попадают полностью очищенные от твёрдых примесей воды. Схема работы третьей камеры напоминает фильтровальный колодец, где предварительно очищенные стоки через прослойку из фильтрационного материала уходят в грунт.

Разновидности

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции. Из ЖБИ вы можете сделать следующий дачный септик:

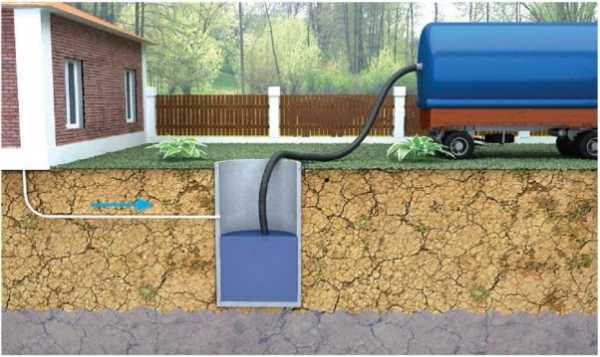

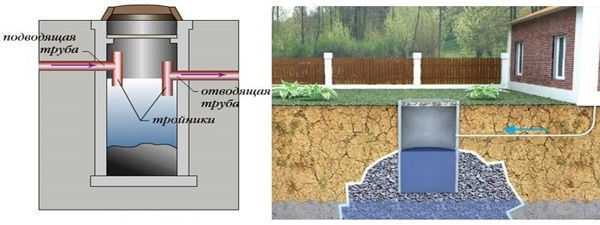

Однокамерное изделие – это резервуар для сбора нечистот. Правильный однокамерный септик должен иметь объём кратный величине суточного сброса. Конструкция может выполняться без дна. Однокамерная схема монтажа не подразумевает устройство дренажной прослойки на дне сооружения из железобетонных колец. Стоки очищаются за счёт почвенной фильтрации. По мере заиливания грунта тяжёлыми фракциями эффективность работы очистной установки снижается.

Важно: сточная жидкость не должна просачиваться через стыки колодезных колец в однокамерном септике.

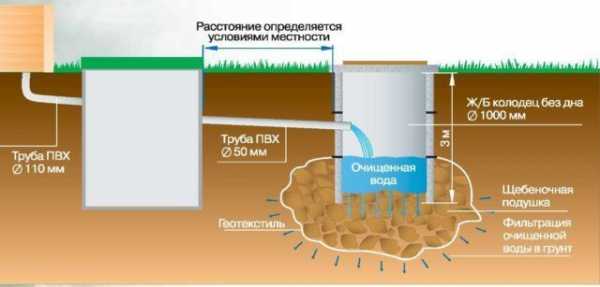

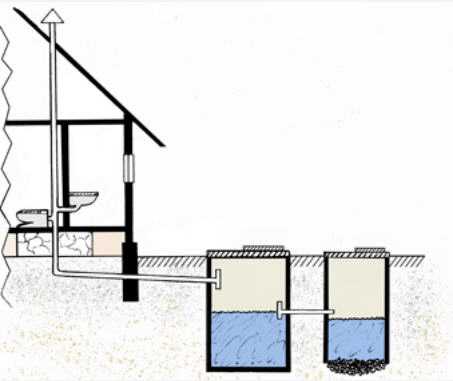

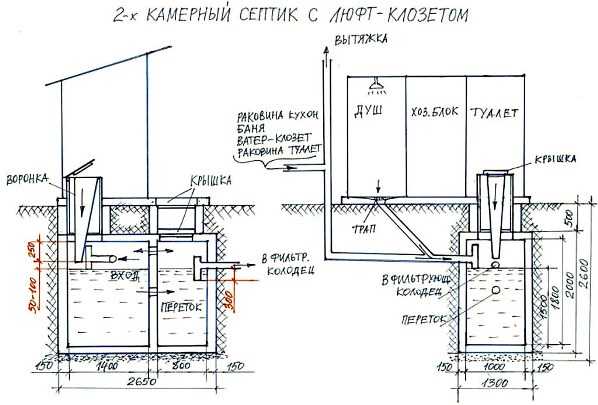

Двухкамерное очистное изделие. Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса.

Внимание: дно фильтровального колодца не стоит обустраивать на глинистой почве, которая обладает плохой пропускающей способностью. Строительство лучше выполнять на песчаных грунтах.

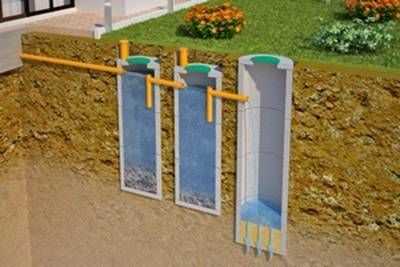

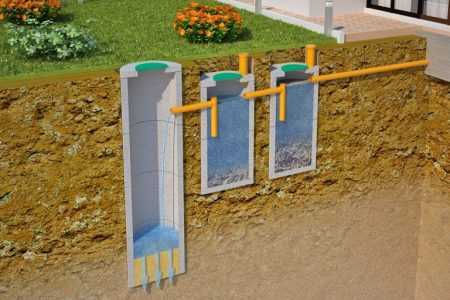

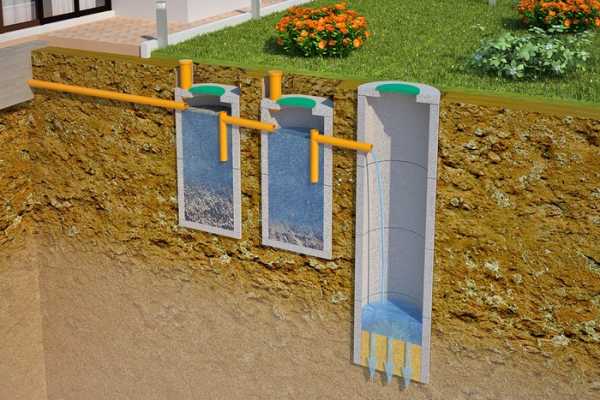

Трёхкамерный септик из железобетонных колец – наиболее совершенное устройство с точки зрения правильности утилизации отходов. Первые два колодца – это отстойники, где выполняется механическая очистка стоков. Третий отсек – это фильтровальный колодец. Такой септик для дачи имеет следующее рабочее состояние: первые две камеры заполнены до перелива, а в третьем отсеке есть небольшое количество воды.

Строительство камер септика без дна допускается в двух случаях:

При низком расположении грунтовых вод. В этом случае полностью исключена вероятность попадания стоков в водоносные горизонты.
Если требуется обеспечить фильтрацию воды в грунт. В этом случае на дне сооружения выполняется устройство фильтрационной прослойки из песка и гравия.

Чтобы значительно ускорить процесс разложения органических отходов, можно выполнить строительство септика с аэрацией. Для этого используется специальное устройство – компрессор с таймером, который во вторую камеру под давлением нагнетает воздух. В итоге активизируется деятельность аэробных микроорганизмов, которые разлагают аммиак на нитриты.

Очистное сооружение без откачки

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок. Однако при правильном устройстве делать это придётся значительно реже. Например, известны такие сооружения на даче, из которых уже 10 лет подряд не откачивали осадок.

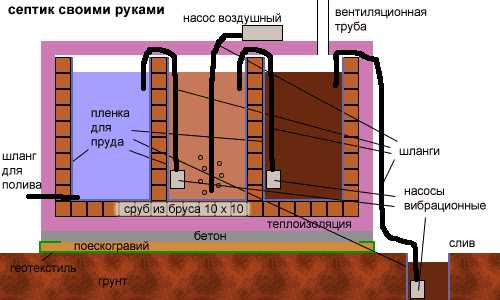

По сути, это трёхкамерная конструкция, где в первом отсеке происходит переработка твёрдых отходов анаэробными бактериями без доступа воздуха. Здесь твёрдые составляющие разлагаются микроорганизмами на сероводород и метан, поэтому образуется небольшой илистый осадок. Чем качественней выполняется процесс разложения, тем меньше осадка образуется на дне.

Для эффективности работы такого септика понадобится обустроить своими руками аэрацию второй камеры. Здесь аэробные микроорганизмы будут перерабатывать органические составляющие стоков. Для их жизнедеятельности нужен кислород, поэтому и понадобится компрессор.

В третьей камере такого агрегата на даче необходимо обустроить качественный фильтр на дне, чтобы проходила окончательная фильтрация предварительно очищенных сточных вод. В итоге осадка будет образовываться минимум, и откачка вам понадобится не скоро.

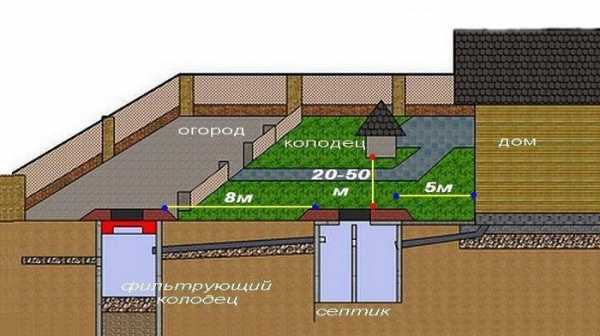

Выбор места под септик

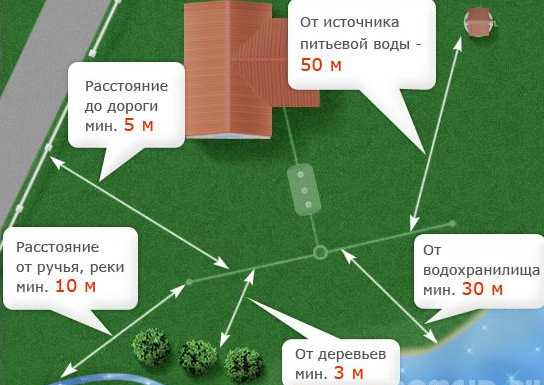

Место под очистное сооружение выбирается с соблюдением определенных правил

Место под очистное сооружение выбирается с соблюдением следующих правил:

От септика до скважины или колодца должно быть не менее 30 м.
На рельефе очистное изделие устанавливается ниже по склону, чем другие строения.
От фундамента жилого дома до очистного сооружения стоит отступить не менее 5 м.
От открытых водоёмов до септика должно быть не менее 10-15 м.

Также стоит помнить, что канализационный трубопровод прокладывается с уклоном от дома к септику. При этом на каждый метр длины уклон составляет 2 см. Траншею под трубопровод роют на глубине 0,9-1 м.

Если вы решили делать очистное сооружение из ж/б изделий своими руками, то придется придерживаться определенной последовательности

Видео в конце статьи наглядно показывает устройство септика. Если вы решили делать очистное сооружение из ж/б изделий своими руками, то его строительство ведётся в такой последовательности:

Котлован под септик можно выкопать лопатой или при помощи строительной техники. При этом габариты ямы должны немного (на 20 см) превосходить размеры колец.

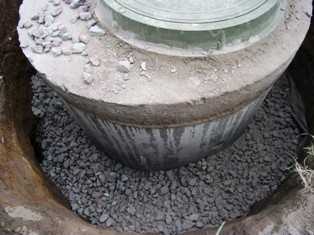

Теперь необходимо подготовить основание на дне ямы под бетонные кольца. Можно уложить заводскую бетонную плиту или выполнить основание из монолитного бетона. Для этого вяжется арматурная сетка с ячейками 20х20 см, укладывается на дно и заливается бетоном слоем не меньше 20 см. Причём бетонная основа может делаться под каждый из колодцев или быть общей для всех камер.

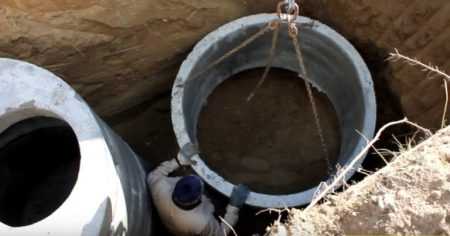

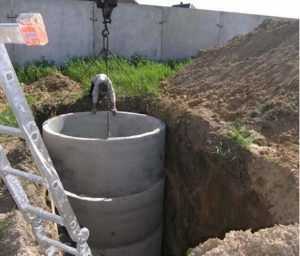

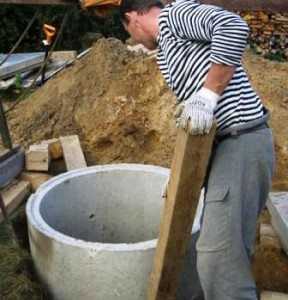

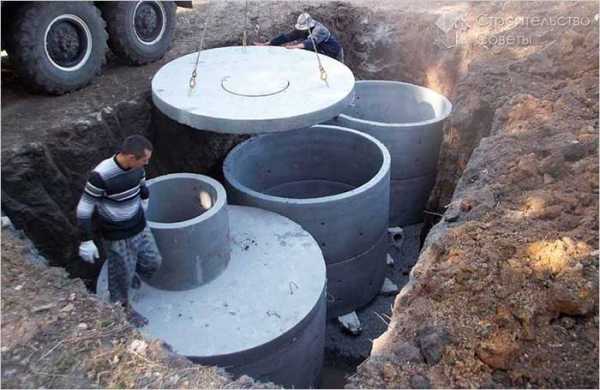

Теперь на подготовленную основу устанавливаются ж/б элементы. После сооружения колодца в его стенках размечаются и пробиваются отверстия под трубопровод и тройники. Для этого можно использовать болгарку и перфоратор.

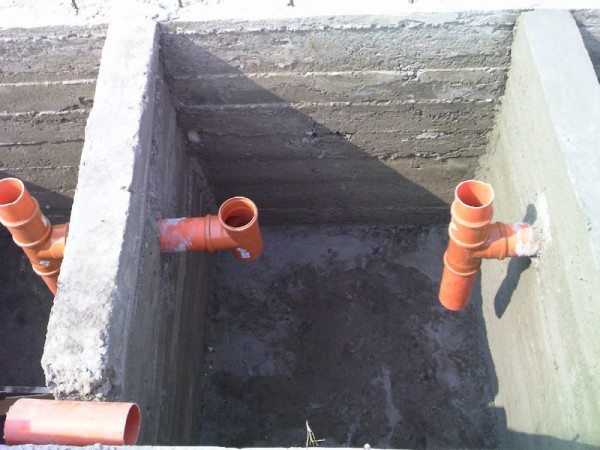

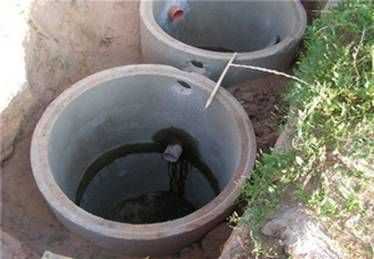

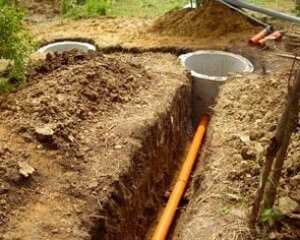

Далее между колодцами устанавливают соединительные трубопроводы и подключают сливную трубу.

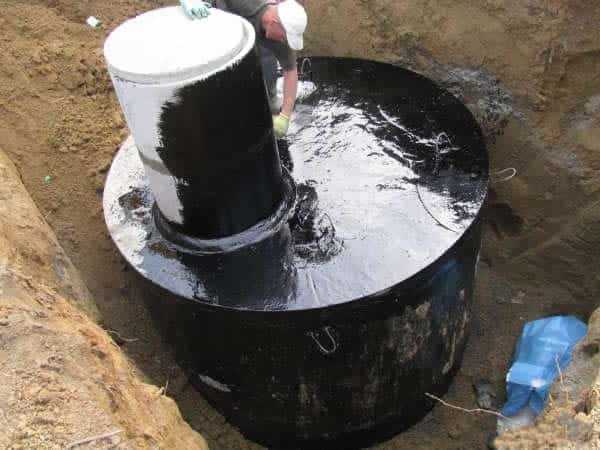

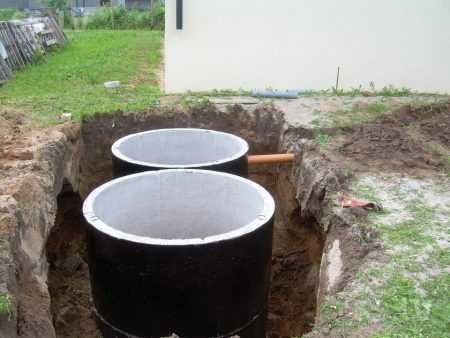

Выполняем гидроизоляцию бетонных колец. Для этих целей наружную поверхность необходимо обмазать жидкими полимерными мастиками, битумным составом или жидким стеклом. Также для этих целей можно использовать специальную бетонную смесь с добавками, которая сделает кольца водонепроницаемыми. С особой тщательностью заполняются швы между элементами.

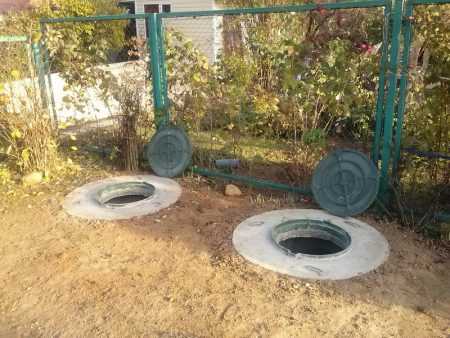

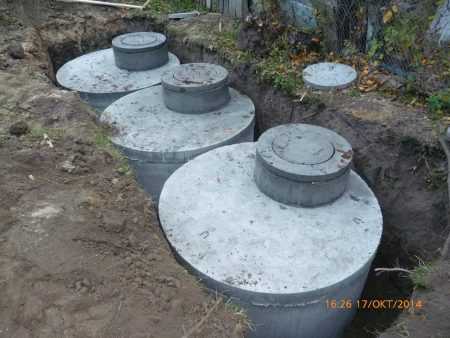

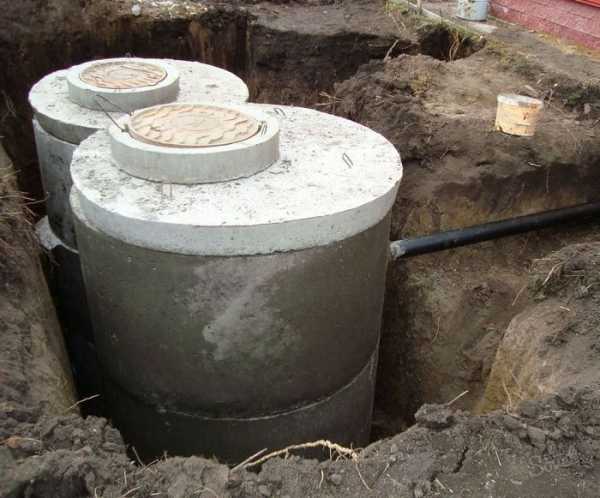

Устанавливаем крышки над камерами. При этом крышки над первым и вторым отстойником должны иметь люки для удаления осадка.
Теперь сооружаем вентиляцию. Для этого в крышке над второй камерой устанавливаем вентиляционную трубу, возвышающуюся над поверхностью земли на 50 см.

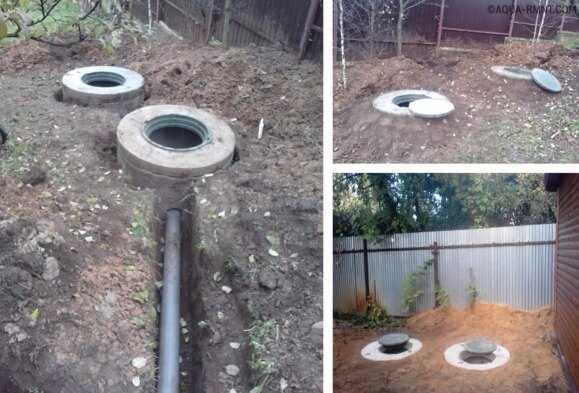

На данном этапе можно выполнять обратную засыпку. Грунт засыпается между стенками котлована и конструкцией и трамбуется через каждые 20-30 см. Крышка засыпается грунтом так, чтобы люк был на поверхности.

Обслуживание очистного сооружения из ж/б колец сводится к наблюдению за уровнем сточной жидкости во всех камерах. При необходимости выполняют их очистку.

Видео об устройстве двухкамерного очистного сооружения из бетонных колец:

Как правильно сделать септик из бетонных колец?

Автономная канализация в доме — необходимость, как вода, отопление. Выгребная канализация — прошлое, заводской септик стоит недешево, приемлемый вариант — септик из бетонных колец своими руками. Особенности конструкции позволяют справиться с большим количеством отходов, предотвращают загрязнение грунта. Разберемся в отличительных характеристиках, правильности устройства и монтаже своими руками.

Преимущества и недостатки

Рассмотрим мотивы, позволяющие выбрать именно такую бетонную систему. У бетонного септика ряд неоспоримых преимуществ:

Автономная работа сооружения, без подвода электрического питания.
Нет необходимости в устройстве дополнительного дренажа, насоса.
Размеры бетонных колец на усмотрение владельца.
Срок службы бетонной конструкции гораздо больше, чем пластиковой, железной.
Железобетонная конструкция эффективнее справляется с очищением сточных вод.
Технология установки настолько проста, что работу может сделать человек с минимальными строительными навыками.
Минимальные затраты на закупку материала и строительные работы.
Простота в обслуживании.

Есть и вторая сторона медали — недостатки, их нужно знать в лицо:

Применение специальной техники при монтаже, вручную тяжело поставить бетонные кольца.
Сложность монтажа труб между секциями (отверстия под трубы делаем самостоятельно).
Регулярное очищение в септиках камеры твердых отходов. При использовании специальных добавок уменьшается количество вызовов ассенизаторов, за счет разложения твердой массы.

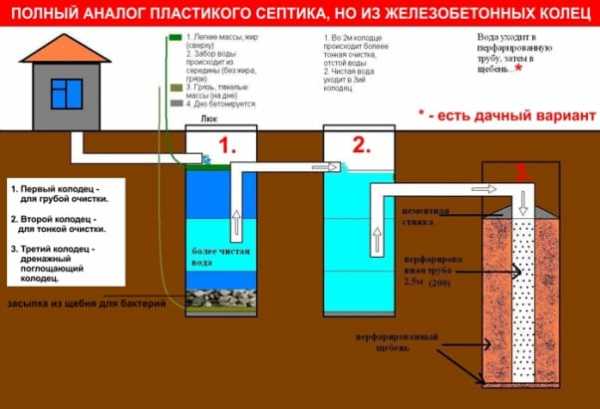

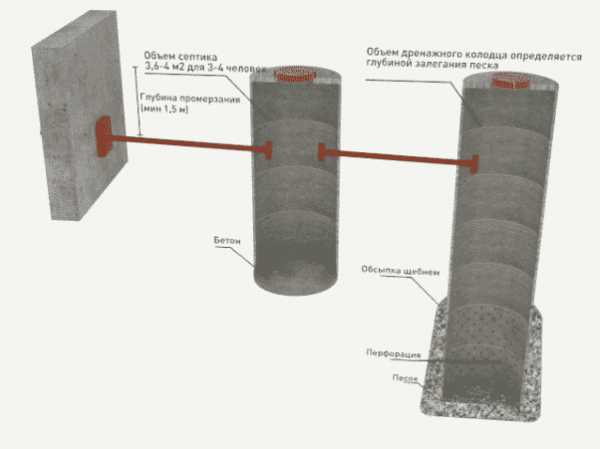

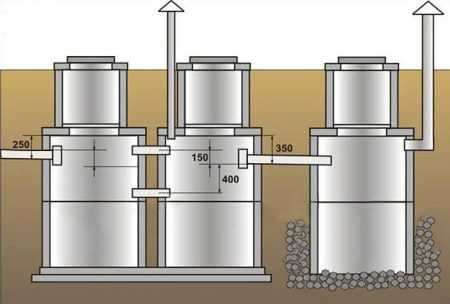

Схема, устройство конструкции

Схема устройства септика.

Непосредственно перед строительными работами, необходимо определиться с местом расположения канализации, нарисовать чертеж. На данном этапе стоит учесть некоторые нюансы, которые обязательно отображаются в чертеже:

расстояние между септиком и домом не менее 5 метров;
от колодца, скважины с питьевой водой расстояние 30 м и больше.

Возведенным бетонным септиком на участке решается не только проблема сбора повседневного бытового мусора, но и учитывается экологический подход к распаду осадков на неопасные элементы. Для наглядного понимания процесса, разберем схему строения септиков, основной задачей которых является сбор отходов, поэтапное осветление, очистка. Септики различаются по количеству емкостей:

однокамерный септик из бетонных колец, процесс работы накопление стоков;
двухкамерный, емкости связаны между собой переливной трубой;
трехкамерный, процесс работы, как и двухкамерной емкости.

Чем больше септиков, тем лучше очистка.

Каждая емкость отвечает за дальнейший этап очистки стоков. Чем больше емкостей, тем лучше очистка. Важно правильно рассчитать необходимое количество строений. Стандартный вариант — три элемента, но бывают специальные проекты, с меньшим количеством емкостей. Классическая схема септика из бетонных колец:

Первый колодец — камера для отстаивания стоков с забетонированным основанием. Объем первой емкости — половина от размера всей постройки. В резервуар можно добавлять анаэробы, позволяющие разделять твердые субстанции и остатки накапливать на дне. При отсутствии на участке сооружений для забора воды, бактериями не пользуются.
Второй колодец — емкость для очищения загрязнений, соединяется с первой и обеспечивает второй уровень фильтрации.
Третий колодец — емкость фильтрации, соединена трубой со второй емкостью. Бетонное дно резервуара заменено на песчаное или песчано-щебеночное. Через него проходят осветленные воды и проникают в почву.

Как показывает практика, часто ограничиваются установкой двух колодцев. Маленькой семье с небольшим количеством бытовой техники одного отстойника достаточно, но семье с активным использованием стиральной и посудомоечной машин, душем, ванной и т.д. стоит остановить свой выбор на двух емкостях-отстойниках.

Расчет необходимого объема

Как правильно рассчитать объем автономной канализации? Главным показателем при расчете объема является потребление воды на одного человека в сутки. Один жилец расходует 150-200 л воды. Для правильного расчета стоит потребляемый объем на одного умножить на число всех проживающих в доме. Выходит суточное потребление воды на семью, плюс запас на 200 л, учитывая приход гостей.

Согласно строительным нормам стоковая яма должна содержать в себе объем отходов за трое суток. В среднем на семью из 3-4 человек объем очистного сооружения не меньше 3-4 м³. Цифра суточного потребления не превышает одного м³ — ставьте одно кольцо, если потребляемый объем колеблется от 1 до 8 м³ — септику необходимо две емкости.

Этапы строительства своими руками

Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.

Подготовка материалов и инструментов

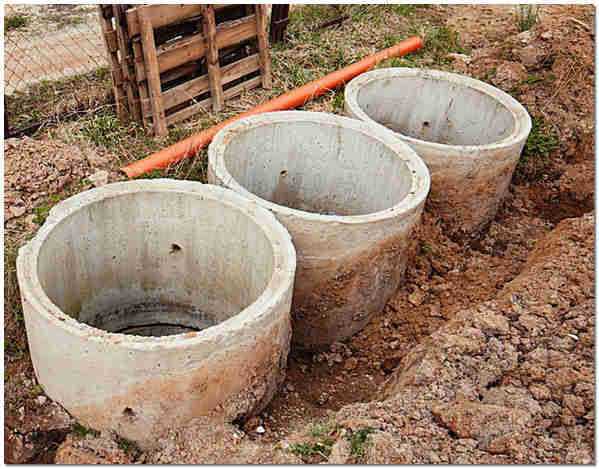

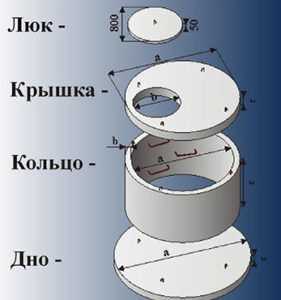

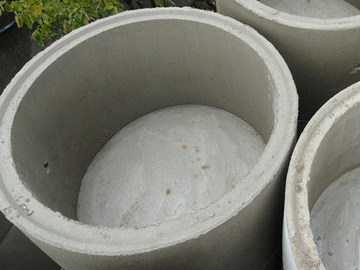

Размеры бетонных колец для септика.

Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:

пластиковые трубы;
уголки, тройники;
асбестовые, вентиляционные трубы;
цемент;
гидроизоляционный материал;
щебень;
лопата, перфоратор, лестница, ножовка, мастерок.

Выбор местоположения

Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:

правильный расчет расстояния для удаления от дома, источника питьевой воды;
низкое нахождение подземных вод;
доступность свободного подъезда для транспорта.

Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.

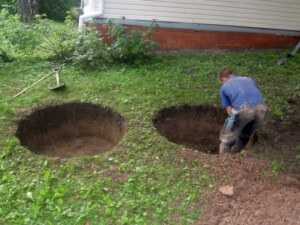

Подготовка котлована

Подготовка котлована для септика.

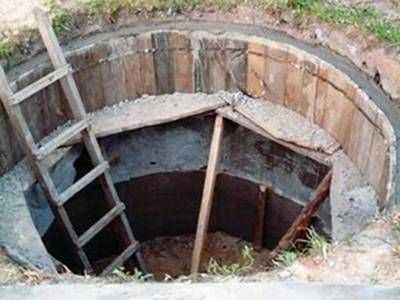

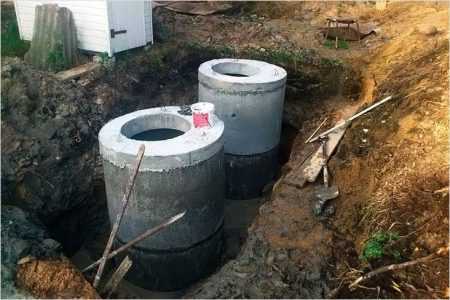

Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.

Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном — две. Каждую последующую яму располагаем ниже на 20-30 см.

Монтаж колец, подводка труб

Подводка труб к септика.

Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.

Герметизация

На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.

Гидроизоляция

Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло. битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.

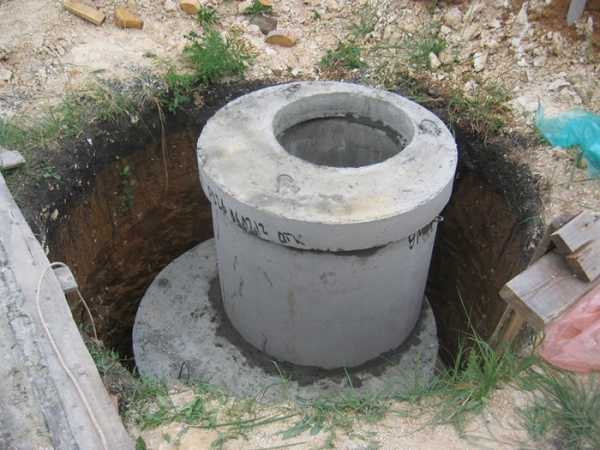

Перекрытие и засыпка колодца

Завершающий фактор основных работ — установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.

Некоторые полезные советы

Решив выкопать септик из бетонных колец своими руками, позаботьтесь о схеме будущей канализации, соблюдайте очередность этапов монтажа и ознакомьтесь с некоторыми советами напоследок:

Для устройства канализации выбирайте самое низкое место своего участка.
Не забывайте очищать сборный колодец, используя специальный транспорт.
При установке, кольца лучше скрепить металлическими пластинами, что защитит от движения грунта.
Позаботьтесь о вентиляции, выведите трубу над землей.

Создание автономной канализации самостоятельно существенно сэкономит семейный бюджет, а соблюдение технологий избавит от проблем при эксплуатации.

Продажа и монтаж автономных канализаций:
станций биологической очистки и септиков
в Санкт-Петербурге и Ленинградской области

Септик из железобетонных колец

Канализация — это неотъемлемая часть загородного дома. Из санузла, душевой, стиральной машинки и других объектов, стоки уходят в канализационную трубу.

Если в городе дальнейшей судьбой стоков занимается муниципалитет, то на даче об этом нужно позаботиться самому.

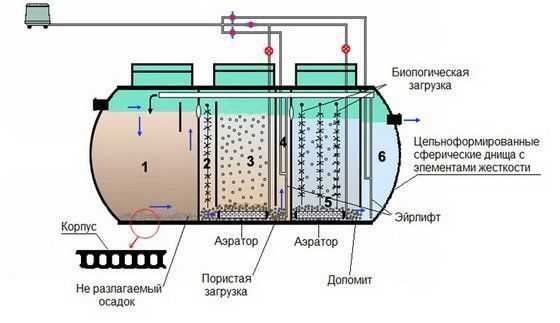

На данный момент существует множество разновидностей станций биологической очистки и септиков. Наряду с промышленно выпускаемыми. достаточно популярен септик из ж/б колец.

Устройство септика из колец

Как правило септик из ж/б колец имеет 2-3 колонны. Первая обычно из трёх колец с забетонированным дном. В неё попадают первичные стоки. Здесь происходит процесс переработки органики бактериями. А также первая камера является отстойником, собирая на дне нерастворимые частички вроде песчинок.

В процессе разложения органики образуется вода, и так называемый активный ил. При заполнении ёмкости, излишки переработанных стоков по переливной трубе попадают во вторую камеру без дна.

Если грунт песчаный, то жидкость будет рассеиваться в песке. Иначе обстоит с суглинком. В таком случае применяется дренажный насос для откачки избытков в канаву, или рядом делается поле фильтрации.

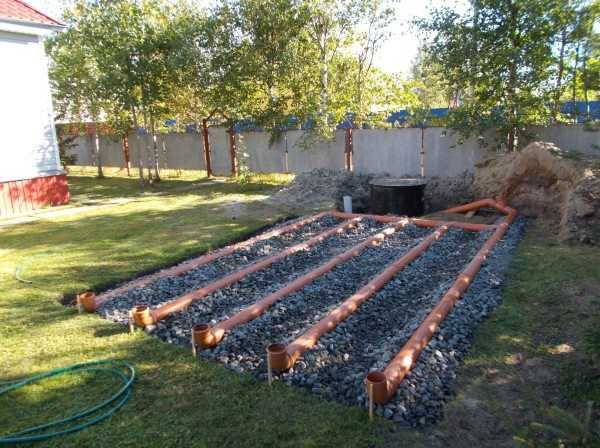

Поле фильтрации это траншея засыпанная песком и щебнем. В неё мотируется из второй колонны дренажная труба. Таким образом, излишки переработанных стоков будут рассеиваться в сыпучем грунте.

Достоинство и недостатки

К преимуществам такого вида септика можно отнести доступность по цене и долговечность.

Современные кольца имеют соединение типа паз-гребень («с замком»), которое не даёт кольцам сместиться относительно друг друга. И при правильной герметизации швов, срок службы колонны из колец, составляет около 50 лет.

Кроме того можно обустроить такую канализационную систему очистки самостоятельно. В сети интернет, имеются достаточно подробные инструкции.

Недостатком такой конструкции, является зависимость от уровня грунтовых вод. Если вода в грунте от уровня земли менее двух метров, то септик будет наполняться водой, и перестанет выполнять свои функции.

Также минусом является большой вес колец. Но этот минус проявляется только на этапе монтажа. Приходится прибегать к технике, или можно воспользоваться самодельной треногой с установленной на неё лебёдкой или талью.

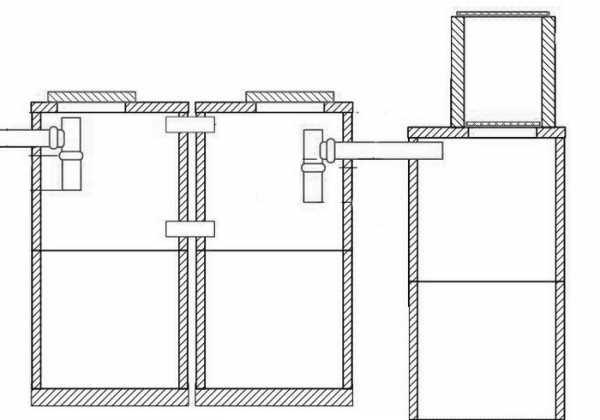

Схема септика из ж/б колец
