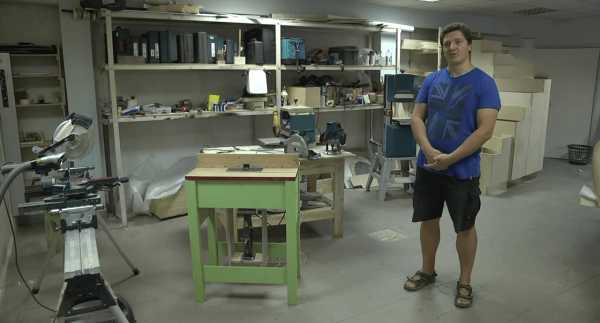

Компактная столярная мастерская: инструмент и оборудование

16 октября, 2014. Прочитано 44267 раз(а)

Столярный инструмент для домашней  или профессиональной мастерской – один из самых важных атрибутов столяра. В данной статье Мы более подробно рассмотрим, какой инструмент и оборудование необходимо для полноценной и высококачественной работы столяра.

На сегодняшний день все больше народных умельцев мечтают создать в собственном доме, гараже или другом помещении небольшую столярную мастерскую. Как правило, большая часть хозяйственных мужчин располагают шуруповертом, электролобзиком и даже циркуляционной пилой. Однако для полноценной работы столяра, вышеописанного инструмента не достаточно.


Основной инструмент для столярной мастерской

Вам понадобиться большое количество полок для хранения инструмента, оборудования и мелких насадок для станков.

Рекомендация. Покупать столярный инструмент и оборудование лучше всего стоит в средней ценовой категории. Дешевые лучше не рассматривать, в виду качества сборки и надежности, а профессиональный инструмент из-за его дороговизны и ненадобности для бытовых и полу-профессиональных задач.

Рейсмус – лучший помощник столяра

Рейсмус – электрорубанок, который закреплен стационарно на станине. Данный станок позволяет обстругивать доски по строго заданной толщине. Покупая простую необработанную доску, Мы с помощью рейсмуса можем превратить ее в красивое готовое изделие.

Погружная циркуляционная пила с шиной

Данное оборудование предоставляет возможность быстро и красиво кроить листовой материал. Данная пила позволяет заменить форматно-раскроечный профессиональный станок. Погружная циркуляционная пила с шиной является мене производительной, но не менее точным столярным инструментом.

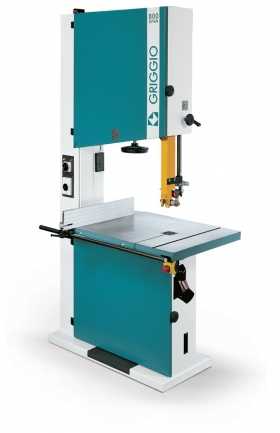

Ленточно-пильный станок

Данное оборудование является не столь незаменимым, сколько удобным для создания криволинейных резов, выпиливать необычные узоры и формы на заготовках. Также стоит отметить, что данный ленточно-пильный станок является по цене весьма доступным для человека со среднестатистическим доходом.

Торцовочная пила

Торцовочная пила используется для большинства столярных задач:

  • подгонка заготовок по размеру;
  • обрезка сучков, неровностей на заготовках;
  • обработка торцов заготовок.

Для работы с торцовочной пилой нам понадобиться специальный промышленный пылесос, который подключается к станку, позволяя отсасывать всею пыльную стружку. Так как в процессе интенсивной эксплуатации вырабатывается очень много деревянных опилок и пыли.

Стружка-отсос – лучший друг столяра

Когда в мастерской установлено несколько станков, то появляется необходимость в приобретении стружка-отсоса. Так как в процессе эксплуатации столярное оборудование производит очень много опилок и древесной пыли. Конструкция стружка-отсоса слишком простая – двигатель и крыльчатка с резервуаром, что сказывается на его доступной стоимости. Именно по этой причине, можно купить самый простой стружка-отсос.

Фуганок – создаст идеально ровную поверхность

o-builder.ru

Самодельные станки и инструменты

Новая подборка отличных самодельных станков и новых инструментов от канала «Руки из плеч».


1. Ходули — очень нужные и полезные вещи для отделочников и электриков. Если у вас нет желания отваливать за них 15000-20000, можно сделать почти бесплатную версию. Стоит только оглянуться вокруг и обязательно найдется подходящий хлам, который еще не успели выбросить. Выбрасывать на них скорее всего не стоит, но для работы этот инструмент — самое то!

Чертеж строительных ходулей https://yadi.sk/d/fGIOtTVBp7T3D

2. Кто пользовался ручным опрыскивателем, знает, это отличное crossfit упражнение, когда накачиваешь воздух. Также понадобятся 12 вольтный кислотно-свинцовый аккумулятор, остаётся только установить автомобильный ниппель. Как вариант, всё это хозяйство может расположиться в рюкзачке.

3. В этом сезоне обязательно модернизируйте свой опрыскиватель.

4. Странная на первый взгляд тележка. Для перевозки листового материала — это малогабаритная простая штука. В отличие от устройство для переноски гипсокартона и других листовых материалов, здесь не требуется прикладывать большие физические усилия, чтобы удерживать на весу предметы. Гораздо приятнее перекатывать на тележке.

5. Если сделать подобный вариант держателя для листов, то будет удобно их переносить. Нет нужды выворачивать руки, чтобы удобно захватить лист гипсокартона или фанеры.

6. Интересное приспособление для заточки ножей рубанков, стамесок и другого режущего инструмента. Конструкция простая. При желании сможет сделать каждый.

7. Классный вариант торцевателя или, как его называют, нотчера. Позволит просто сделать врезку в трубу или быстро заторцевать конец трубы. Сила прижима регулируется при помощи болта. Вставляем хвостовик в дрель или шуруповёрт и получаем ровное отверстие.

Самодельный инструмент — ножовка

Автор канала «A-QX: Club» показал, как сделать из отходов ножовку. Это старый образец, переделанный на новый лад. В данной самоделке использованы небольшие досочки и шпильки. Были небольшие куски, просверлил отверстия диаметром 5 миллиметров, крутил шпильку диаметром 6. Зажал гайкой. Также с другой стороны. Длина планки 23,3 сантиметра. Размер другой планки — 27,5. Третья — 18,5.

В заготовках сделал дырку глубиной 3 сантиметра. Посередине вырез. Овальное отверстие под шпильку. С другой стороны вырез, углубление, отверстие.

Начинаем собирать ножовку. Планка собирается посередине. Вставляем ножовочное полотно. Берём заклепки для удержания полотна. Детали с резьбовыми шпильками устанавливаем сверху.

Нарезка видео про самодельные станки

izobreteniya.net

2.4. Слесарный инструмент, приспособления и станки. Слесарное дело: Практическое пособие для слесаря

2.4. Слесарный инструмент, приспособления и станки

К слесарным инструментам относятся: зубило, крейц-мейсель, ка-навочник, пробойник, слесарные молотки, выколотки, кернер, напильники, надфили, плоские гаечные ключи, ключ универсальный гаечный, торцевой, накладной, рычажный для труб, крюковый для труб, цепной трубный, разного рода щипцы, плоскогубцы, круглозубцы, дрели ручные и верстачные, сверла, развертки, метчики слесарные, плашки, слесарные ручные тиски, отвертки, струбцины, захваты, плита для гибки труб, труборез, ручные ножницы для жести, оправка с клинком для разрезания материала, воротки и оправки для плашек, шаберы и инструменты для наведения декоративного рисунка, плита для притирки и притиры, паяльники, паяльная лампа, пневматический молоток, съемник для подшипников, плита для разметки, разметочный инструмент и винтовые хомуты.

К основным станкам, вспомогательному оборудованию и приспособлениям, применяемым при слесарных работах, относятся: токарные, фрезерные, строгальные, сверлильные, шлифовальные станки, винтовой пресс, кузнечный горн с наковальней и комплектом кузнечного инструмента, оборудование и инструмент для пайки, механической клепки и термической обработки, ручная таль, тиски настольные, тара для готовых изделий, деталей и отходов, а также материалы для чистки.

Вспомогательным слесарным инструментом и вспомогательными материалами являются: ручная щетка, металлическая щетка для очистки напильников, инструмент для разметки, материалы для чистки, мел, накладки на щеки тисков, колодки деревянные, масла и смазки, маркеры стальные – цифровые и буквенные, рашпиль для древесины, монтерский нож, деревянный молоток, резиновый молоток, наждачное полотно, кисти, ложка для растапливания олова, тигель для растапливания легкоплавких сплавов цветных металлов, лента масляная и изоляционная, сурик, краски.

Слесарные верстаки могут быть разной конструкции, одно– и двухместные, постоянные и передвижные. Они могут быть выполнены из древесины или металла; изготавливают также комбинированные верстаки – из древесины и металла. Плита слесарного верстака всегда изготавливается из твердой древесины. В нижней части стола (под плитой) находится выдвижной ящик для инструмента. В зависимости от конструкции стола с правой (или левой) стороны ящика располагается шкафчик с полочками.

Одноместный слесарный верстак имеет обычно следующие размеры: длина 1200 мм, ширина 800 мм, высота 800–900 мм.

Верстаки многоместные (рис. 4) устанавливаются на больших слесарных участках или в слесарных цехах. Длина двухместного стола составляет 3000–3200 мм. Расстояние между осями тисков на двух– или многоместных верстаках составляет 1250–1500 мм.

Если слесарный участок не имеет естественного верхнего освещения, слесарный верстак должен быть установлен вблизи окон таким образом, чтобы естественное освещение (через окна) падало прямо или под углом с левой стороны от рабочего места.

Рис. 4. Верстак слесарный двухместный

Слесарные тиски по конструктивному исполнению разделяют на параллельные с подвижной задней или передней щекой и стуловые (рис 5).

Рис. 5. Слесарные тиски:

а – параллельные; б – стуловые

К группе параллельных слесарных тисков относятся стационарные, поворотные, передвижные и переносные тиски. Ручные слесарные тиски относятся к группе стуловых тисков. Параллельные слесарные тиски отличаются от стуловых прежде всего взаимным расположением щек: в параллельных слесарных тисках щеки расходятся параллельно и охватывают предмет всей поверхностью; щеки стуловых тисков расходятся под углом, и предмет закрепляется только нижней поверхностью щек.

Стуловые тиски изготовляют из стальных поковок, благодаря чему они стойки к ударам. Используются в кузнечном деле, реже – в слесарном. Слесарные параллельные тиски изготовляют из чугуна, поэтому они нестойки к ударам. Сменные рифленые губки щек выполняют из стали и закаливают.

Параллельные тиски используются в основном для слесарных работ и служат для выполнения операций, связанных с ручной обработкой металла напильниками, пилами, зубилом или другим инструментом без значительных усилий и ударов. Они применяются также в случаях, когда обрабатываемый предмет должен быть надежно закреплен без повреждения зажимаемой поверхности. Это обеспечивается зажимом по всей поверхности щек и применением сменных накладок из мягкого металла.

Параллельные тиски состоят из следующих деталей: неподвижной и подвижной щек, основания, резьбовой втулки, винта. Неподвижная щека у неповоротных тисков составляет с основанием единое целое. В основании имеются отверстия для прикрепления тисков к столу. Неподвижная щека имеет втулку с нарезанной внутри резьбой. Винт, имеющий прямоугольную или трапецеидальную резьбу, проходит через гладкое отверстие в подвижной щеке и ввинчивается в резьбовую втулку неподвижных щек. На утолщенной цилиндрической части винта имеется отверстие, в которое вставляется рукоятка. Ввинчивая или вывинчивая винт, можно сводить или разводить щеки тисков.

Стуловые тиски состоят из неподвижной и подвижной щек, кронштейна и обоймы, служащих для прикрепления тисков к столу, втулки с внутренней резьбой, винта, заканчивающегося шаровой головкой, и рукоятки.

Величину тисков определяют ширина губок, щек, наибольшее расстояние, на которое они могут расходиться, а также вес тисков.

Слесарные параллельные стационарные тиски имеют ширину щек в пределах 60–140 мм, расстояние, на которое расходятся щеки – от 45 до 180 мм, вес – от 3 до 40 кг.

Боковые накладки, выполненные из мягких металлов (медь, алюминий, свинец), древесины, резины, искусственных и подобных материалов, значительно отличаются по твердости от материалов обрабатываемых предметов. Они предохраняют поверхности этих предметов от повреждений или изменения формы. Боковые накладки применяются только для губок щек параллельных тисков.

Винтовой зажим (струбцина) – это вспомогательное слесарное приспособление, изготовленное из стали. Конструкция зажимов бывает различной в зависимости от их назначения. Зажатие обрабатываемых или собираемых деталей осуществляется с помощью винта (рис. 6). В зависимости от характера операций (обработки, сборки) струбцины выполняют роль либо основного зажима, либо дополнительного при обработке детали в тисках. Используются при мелких слесарных работах.

Ключи служат для завертывания и отвертывания гаек и болтов, а также для того чтобы держать болт при довертывании гаек. Различают два вида ключей: нерегулируемые и разводные универсальные.

Рис. 6. Винтовые слесарные зажимы

Нерегулируемые ключи имеют постоянный размер зева под шестигранник гайки или болта, в то время как универсальные разводные ключи имеют изменяемое в определенных границах раскрытие зева ключа.

Нерегулируемые ключи делятся на плоские односторонние и двусторонние (рис. 7, а и б), накладные односторонние прямые и двухсторонние выгнутые (рис. 7, в и г), прямые и изогнутые торцевые (рис. 7, д и е), а также крюковые (рис. 7, ж).

Ключи универсальные делятся на разводные с головкой (рис. 7, з, и), рычажные (рис. 7, к), а также специальные. В группу специальных ключей входят ключи с трещоткой для гаек, ключи кривошипные, ключи для болтов с шестигранным или четырехгранным гнездом, трубные, крюковые, рычажные и цепные ключи, а также торцевые ключи со сменными головками.

Рис. 7. Ключи гаечные

Щипцы служат для вспомогательных слесарных работ. Ими можно гнуть тонкие металлические материалы, а также удерживать детали при обработке и сборке, отвинчивать и завинчивать гайки малых размеров. В зависимости от назначения и конструкции различают следующие виды щипцов: плоскозубцы обычные (рис. 8, а), плоскозубцы комбинированные, круглозубцы (рис. 8, б), регулируемые прямые и изогнутые (рис. 8, в) щипцы, острогубцы (кусачки) плоские и торцевые, кусачки шарнирные. В группу щипцов входят также универсальные клещи для труб и клещи для гвоздей (рис. 8, г).

Рис. 8. Слесарные щипцы

Съемник – это слесарный инструмент для съема с валов зубчатых колес, муфт, шкивов, подшипников, рычагов и т. д. Съемник для подшипников состоит из двух или трех прихватов (щек) и обоймы, соединяющей плечи прихватов, втулки с внутренней резьбой, а также из винта с шестигранной или квадратной головкой или рукояткой.

Слесарная ручная щековая таль относится к слесарному вспомогательному оборудованию и используется для подъема и перемещения тяжелых деталей или материалов. Направление перемещения может быть произвольным. Тали используются также на ремонтно-сбороч-ных работах. Грузоподъемность талей – до 1,5 т.

На строгальном станке выполняется черновая обработка плоских поверхностей изделий с целью сокращения до минимума ручной обработки этих поверхностей напильником. Поперечно-строгальный станок состоит из литой станины, стола и ползуна. В станине расположены механизмы привода. Ползун, находящийся в верхней части станины, с помощью специального механизма приводится в возвратно-поступательное движение по направляющим станины (рабочий и холостой ход). На конце ползуна находится поворотная головка суппорта с державкой для строгального резца. На вертикальных направляющих станины на кронштейне установлен стол станка, который приводится в движение с помощью ходового винта. На столе крепятся параллельные тиски или зажимное приспособление для зажатия обрабатываемых деталей.

Вспомогательные инструменты и материалы в зависимости от потребностей технологического процесса и условий производства имеют разное назначение. Они служат для очистки поверхностей предметов или инструментов для их консервации, смазки, окраски и т. д. С помощью вспомогательных материалов можно придать изделию эстетичный, приятный внешний вид. Вспомогательный инструмент может применяться при обработке изделия, разборке или сборке его, а также иметь другое назначение в зависимости от необходимости и характера выполняемых операций.

Поделитесь на страничке

Следующая глава >

hobby.wikireading.ru

68. Инструмент и станки, применяемые при деревообработке.

В производстве деревянных строительных деталей, изделий и конструкций для придания им необходимых размеров, форм и чистоты поверхности применяют обра­ботку древесины резанием. Обработку резанием со сня­тием стружки осуществляют инструментами, имеющими один или несколько резцов. В общем виде резец имеет форму клина

Различают элементарное и сложное резание. Эле­ментарным называется резание, которое производится только одной прямолинейной кромкой резца — лезвием, направлено прямолинейно и имеет постоянную скорость. Стружка получается одинаковой толщины по ширине и направлению резания. Резец занимает по отношению к волокнам одно из рассмотренных выше положений. Вся­кий другой случай резания называется сложным.

Распиловка — наиболее распространенный способ резания древесины. Пилы представляют собой много­резцовый инструмент. Оки состоят из полотна и резцов, которые называются зубьями. Различают рамные, дис­ковые и ленточные пилы.

Рамные пилы, представляющие собой длинные тон­кие стальные полотна толщиной 1,8—2,2 мм, предназна­чены для продольной распиловки бревен на лесопильных рамах. На рис. Х.14 приведены профили зубьев рамных пил.

Круглые пилы представляют собой стальные диски толщиной 1—5,5, диаметром 200—1250 мм; на перифе­рийной части нанесены зубья, профили которых показа­ны на рис. Они применяются для продольной и по­перечной распиловки. Пилы с переменной толщиной диска называются строгальными.

Ленточные пилы имеют вид непрерывной ленты с ре­жущими зубьями на передней кромке шириной полотна до 40—50, толщиной 0,6—2,2 мм. Длину пильной ленты выбирают в зависимости от габаритов станка, концы ленты спаивают. Они применяются для продольной рас­пиловки пиломатериалов и для криволинейных пропи­лов.

Операции строгания и фрезерования тождественны по своему принципу. Под строганием понимают процесс плоскостной обработки заготовок, тогда как при фрезе­ровании производят фасонную обработку по прямолинейному или криволинейному контуру (рис. Х.19). Стро­ганием удаляют с поверхности заготовок неровности, образовавшиеся при других видах механической обра­ботки или получают шпон и стружку для плит. Строга­ние выполняют на строгальных, циклевальных, лущильных, стружечных станках. В качестве строгаль­ного инструмента используют строгальные ножи.

Фуговальные станки предназначаются для выверки и фрезерования под плоскость одной пли двух смежных граней под заданный между ними угол.

Рейсмусовые станки. На этих станках можно обрабатывать заготовки в размер по толщине и ширине, соблюдая при этом параллельность противоположных сторон.

Волокнистое строение древесины и анизотропия ее механических свойств обусловливают особенности кон­струкции сверл для древесины (рис. Х.26). Для сверле­ния отверстий перпендикулярно волокнам используют сверла с подрезателями. Последний перерезает волокна, а режущая кромка скалывает волокна в их плоскости. Во избежание увода сверла часто применяют направ­ляющий центр, заточенный в виде пирамиды.

Для механизации трудоемких ручных работ при об­работке и сборке элементов конструкций применяют ручные электрические и пневматические машины и ин­струменты, представляющие собой упрощенные и умень­шенные до портативных размеров деревообрабатываю­щие станки.

Дисковые электропилы (ИЭ-5106, ИЭ-5102Б) служат для продольного и поперечного раскроя пиломатериалов и щитов, а также для пригонки деталей при монтаже деревянных конструкций. Ленточные электропилы поз­воляют обрабатывать древесину по криволинейному контуру. Машина ИЭ-6009 предназначена для строга­ния, продольного и поперечного пиления, фрезерования и сверления древесины. Паркетно-фрезерные машины (СО-40А, СО-97) в некоторых случаях могут быть ис­пользованы для обработки боковых поверхностей клее­ных дощатых конструкций. К переносным электрифици­рованным инструментам относятся электрофуганки, сверлильные, фрезерные, долбежные инструменты, гай­коверты и шуруповерты. Привод инструмента может быть электрическим или пневматическим.

При изготовлении деталей и заготовок следует исхо­дить из существующего сортамента пиломатериалов и учитывать припуски на механическую обра­ботку. Припуском называется превышение размеров за­готовки над номинальными размерами детали, т. е. это слой материала, подлежащий удалению при механичес­кой обработке.

studfiles.net

деревообрабатывающие и металлообрабатывающие станки, промышленное оборудование для деревообработки

Специальные предложения

24

Оцилиндровочный станок Тайга ОС-1

Длина бревна - 6200 мм; max диаметр - 500 мм; диаметр оцилиндр. бревна - 160-240 мм; мощность двигателей - 7,5 и 1 кВт; масса станка - 600 кг

Бесплатная доставка

Узнайте цену

В список

3

Вертикальный фрезерно-копировальный станок G 90

Размер рабочего стола - 750 x 600 мм Вертикальный ход стола - 150 мм Макс. расстояние от стола до головки (без патрона) - 195 мм Мотор - 3 кВт Расстояние между шпинделем и колонной - 900 мм

421 219 руб   443 388 руб

В наличии

Хотите дешевле?

В список

18

Станок оцилиндровочный Тайга ОС-2

Длина бревна - 6200 мм; max диаметр - 500 мм; диаметр оцилиндр. бревна - 160-240 мм; мощность двигателей - 9,8 и 2,9 кВт; масса станка - 600 кг. Бензиновый двигатель HONDA

Бесплатная доставка

Узнайте цену

В список

37

Пилорама ленточная Тайга Т-2

Диаметр обрабатываемого бревна - 800 мм; длина обрабатываемого бревна - 6500 мм; мощность двигателя - 7,5 кВт; диаметр пильных колес - 520 мм; масса станка - 550 кг. Подъем/опускание пильной каретки-электромеханическое

Бесплатная доставка

Узнайте цену

В список

13

Заточной станок для ленточных пил АЗУ 007

Заточка на станке «АЗУ 007» производится одноразовым эльборовым заточным диском. Материал эльбор по твердости лишь незначительно уступает алмазу, его ресурс составляет примерно 10 км заточенной пилы, что означает практически год работы без замены. Ширина ленточных пил: 32-50 мм; шаг затачиваемых зубьев: до 22 мм; масса: 50 кг

Бесплатная доставка

Узнайте цену

В список

4

Ленточнопильный станок STAR 400

Станок предназначен для прямолинейного и криволинейного пиления ленточными пилами досок, щитов, листовых материалов на заготовки. Диаметр шкива 400 мм; высота реза 270 мм; наклоняемый стол; чугунные шкивы; мощность 0,75 кВт; масса станка 150 кг

В наличии

Узнайте цену

В список

0

Многопил дисковый Тайга СМД-2 Тарный

Станок может пилить до 25 м. куб/смена тарной дощечки или до 40 м.куб/смена обрезного пиломатериала, бруса высотой до 150 мм. Количество устанавливаемых пил - 15 шт; скорость подачи - 4,5 / 7 / 9 м/мин; мощность - 22 кВт; масса станка - 835 кг

Бесплатная доставка

Узнайте цену

В список

8

Многопильный станок Тайга СМД-1

Станок предназначен для качественной и быстрой распиловки лафетов на обрезную доску, бруски и пр. Хорошо себя зарекомендовал станок при встраивании его в технологическую цепочку для изготовления заготовок для поддонов. Высота пропила - 120 мм; количество устанавливаемых пил - 5 шт; скорость подачи - 4,5 / 7 / 9 м/мин; мощность - 15 кВт; масса станка - 785 кг

Бесплатная доставка

Узнайте цену

В список

17

Станок для заточки ленточных пил Тайга

Станок предназначен для заточки ленточных пил, применяемых на горизонтальных и вертикальных ленточных лесопильных пилорамах с шагом до 22 мм. и шириной пилы до 45 мм. Заточка производится абразивным кругом без дополнительного охлаждения. В зависимости от зимней или летней заточки, пильная голова станка выставляется на необходимое количество градусов по встроенному транспортиру. Станок имеет три скорости подачи, благодаря этому процесс заточки можно разделить на черновую и чистовую обработку.

Бесплатная доставка

Узнайте цену

В список

56

Узнайте цену

В список

5

Ленточнопильный станок по дереву STAR 600

Станок предназначен для прямолинейного и криволинейного пиления ленточными пилами досок, щитов, листовых материалов на заготовки. Диаметр шкива 600 мм; высота реза 370 мм; наклоняемый стол; чугунные шкивы; мощность 2,2 кВт; масса станка 280 кг

Узнайте цену

В список

12

Станок фуговально-рейсмусовый RIKON PT-310X

Предназначены для фугования, а затем рейсмусования заготовок с целью получения калиброванных по толщине деталей из массива древесины. Маховик подъема/опускания стола с цифровой индикацией и дублирующей шкалой. Рукоятка регулировки глубины снимаемого слоя при фуговании со шкалой. Продольный упор с механизмом наклона 0-45°, позволяет строгать деталь в различных плоскостях. Защитный кожух на ножевой вал при операции фугования.

143 105 руб   149 068 руб

Узнайте цену

В список

Все специальные предложения

На нашем сайте имеются металлообрабатывающие и деревообрабатывающие станки, необходимые для использования в вашем производстве. Здесь широко представлены вашему вниманию кромкооблицовочные машины, линии торцевого сращивания, оборудование для утилизации опилок, оборудование для изготовления оконных и дверных блоков, пилорамы, сушильные камеры, четырехсторонние станки, форматно-раскроечные станки и шлифовально-калибровальные станки, фрезы по дереву, инструмент, заточные станки и т.д. У вас есть возможность сравнить технические характеристики и цены, а также посмотреть фото представленных на сайте станков и оборудования.

Сейчас на складе

26

Узнайте цену

В список

1

Пресс гидравлический HP-20S

На данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций. Ход, 170 мм. Удобное управление. Прочная стальная конструкция.

В наличии

Узнайте цену

В список

0

Узнайте цену

В список

14

Узнайте цену

В список

4

Трубогиб, профилегиб ручной BendMax-200

Компактный, недорогой и удобный в эксплуатации трубогиб-профилегиб отлично подходит для работы в небольшом цехе, мастерской, гараже или на даче.

В наличии

Узнайте цену

В список

0

Узнайте цену

В список

3

Узнайте цену

В список

24

Узнайте цену

В список

3

Фрезерный станок с шипорезной кареткой T1000S

Станок предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

В наличии

Узнайте цену

В список

14

Фрезерный станок с шипорезной кареткой T1000L

Станок предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

В наличии

Узнайте цену

В список

17

Узнайте цену

В список

4

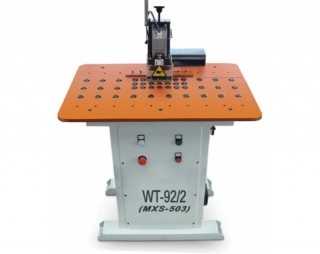

Фрезер для снятия свесов кромки WT-92/2 (MXS-503)

Предназначен для двухстороннего фрезерования свесов кромочных материалов за один проход, нанесенных ручным способом или на кромкооблицовочных станках без фрезерного узла. Подача заготовок - ручная. Текстолитовый рабочий стол с пластиковыми направляющими. Высокочастотные шпинделя фрезерных узлов. Точная настройка верхнего фрезерного узла. Верхний и нижний роликовый прижим. Поджим верхнего фрезерного узла. Центральный копир. Пульт управления станком.

В наличии

Узнайте цену

В список

Все позиции на складе

У нас имеются современные деревообрабатывающие и металлообрабатывающие станки практически для любых видов работ. Наше деревообрабатывающее и металлообрабатывающее оборудование производят ведущие мировые бренды. Мы оказываем услуги по доставке товара на всей территории России.

Мы предлагаем вам приобрести только проверенное оборудование по гарантированно лучшему соотношению «цена — качество» и всегда готовы к взаимовыгодному сотрудничеству.

www.stankoff.ru

Инструмент для токарных станков: режущий и вспомогательный

Главная > Инструмент для токарных станков

В разделе представлена информация по режущему и вспомогательному токарному инструменту: устройству, назначению, ремонту, эксплуатации, производителях и т.п., который применяют на станках с ручным управлением и ЧПУ. Расходные материалы (инструмент) являются одним из важнейших элементов в производственном цикле.

  • Существенно повысить показатель производительности можно за счет применения режущих инструментов с напайками из твердосплавных материалов. Они способны выдерживать длительное воздействие высокой температуры. Твердосплавные пластины могут применяться при создании резцов и фрез, при желании можно провести […]



  • Во время обработки дерева, используемые резцы и стамески проводят снятие слоя древесины. Со временем инструмент притупляется, что оказывает влияние на качество обработки. Именно поэтому достаточно важным вопросом можно назвать то, как заточить стамеску по дереву. […]



  • Назначение токарных резцов и их виды Токарные резцы по дереву – предназначенные для ручной обработки вращающейся в станке детали. Они состоят из двух основных частей: рабочей (металлической) и ручки (обычно деревянной). В свою очередь, рабочую […]



  • Токарные резцы по металлу предназначены для резания металлических, синтетических и др. материалов. Они отличаются между собой по назначению, конструкции, направлению. Состоят из двух частей: головки; державки. Рабочая часть резца – головка, оснащается режущими пластинами, которые […]





stankiexpert.ru

Инструмент и приспособления для фрезерных станков - Обработка металлов резанием - Совершенствование навыков выполнения слесарных и токарных работ

Фрезерные станки получили свое название от многозубого режущего инструмента — фрез, которыми на этих станках обрабатывают металлы.

На горизонтально-фрезерных станках в зависимости от вида обрабатываемой поверхности применяют цилиндрические, дисковые, торцовые и фасонные фрезы.


Фрезы

а — цилиндрические; б — дисковые; в — торцовая; г — фасонные.


Цилиндрическими фрезами обрабатывают широкие поверхности, дисковыми — канавки, пазы и узкие поверхности, торцовыми — широкие поверхности и различные выемки, фасонными — криволинейные (фасонные) поверхности.

Приспособлениями для фрезерных станков являются машинные тиски, в которых зажимают обрабатываемую заготовку, подкладки, призмы с хомутиками и прижимные планки, при помощи которых можно прикреплять заготовку непосредственно к столу, не используя машинных тисков.

Вопросы

  1. Что является основным инструментом у фрезерных станков?
  2. Какие бывают фрезы?
  3. Для чего предназначены цилиндрические и дисковые фрезы?
  4. Какие приспособления используют на фрезерных станках?

Приемы работы на фрезерном станке

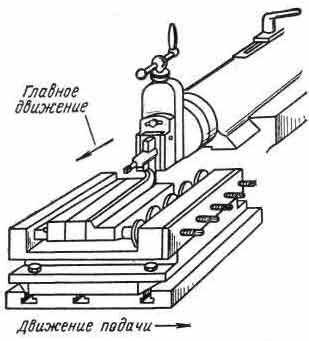

Для обработки металлов резанием механизмы станков имеют два основных движения: главное и подачи, при которых перемещаются режущий инструмент и заготовка. Главное движение — это вращение от электродвигателя шпинделя с установленной фрезой. Подача — поступательное движение стола с укрепленной на нем обрабатываемой заготовкой. На фрезерном станке процесс обработки называется фрезерованием.

Перед фрезерованием необходимо закрепить фрезу на оправке, установленной в шпинделе и хоботе. Включают станок и проверяют на биение фрезерную оправку с надетой на нее фрезой. Если фреза бьет, останавливают станок и изменяют установку либо заменяют фрезу или оправку. Проверяют надежность крепления машинных тисков и закрепляют в них размеченную заготовку.

При помощи рукоятки подъемного механизма консоли заготовку подводят к фрезе. Включив станок и плавно вращая рукоятку подачи, сообщают столу и заготовке поступательное движение (подачу).

Фреза снимает необходимый слой металла. Если у заготовки фрезеруют несколько поверхностей, то, обработав одну поверхность, заготовку переворачивают, зажимают в тисках и продолжают фрезерование.

Вопросы

  1. Какие виды движения происходят при резании металлов на фрезерном станке?
  2. Что нужно сделать перед работой на фрезерном станке?
  3. В какой последовательности фрезеруют заготовку?

«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич

При работе на фрезерных станках очень опасны засорения, ранения и ожоги глаз мелкой отлетающей стружкой. Поэтому перед работой необходимо надевать очки. Следят также за тем, чтобы фреза не захватила одежду или руки работающего. Для этого нужно закрывать фрезу экраном или колпаком, изготовленным из прозрачного материала (оргстекла). Защитный экран Наблюдают, чтобы вращающаяся фреза не имела биений,…

Различают следующие виды строгания: горизонтальных поверхностей; скосов на заготовках; наклонных поверхностей; поверхностей с уступами; пазов и сопряженных поверхностей. При строгании горизонтальных поверхностей главное движение (возвратно-поступательное) совершает суппорт с резцом (рабочий ход), а движение подачи (поперечной) — стол с закрепленной на нем заготовкой. Движения строгального станка Скосы на заготовках строгают с одной подачей — суппорта с…

На фрезерных станках обрабатывают плоские и криволинейные поверхности деталей, нарезают зубья, выполняют канавки, выемки и выступы и другие работы. На фрезерных станках достигают высокой производительности труда. Различают горизонтальные и вертикальные фрезерные станки.Горизонтально-фрезерный станок состоит из следующих основных частей: станины, консоли (кронштейна), шпинделя, хобота, стола, коробки скоростей, коробки подач, поперечных салазок. Горизонтально-фрезерный станок На чугунной станине…

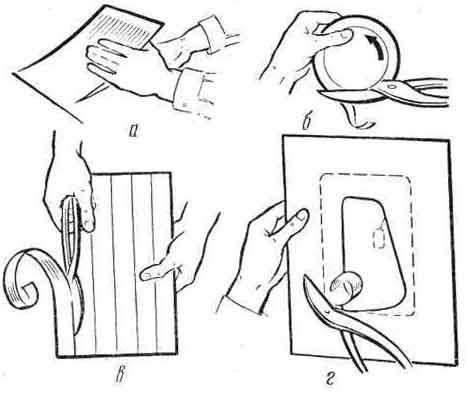

Как вы знаете, резать металлы можно ручными инструментами и на станках. В зависимости от материала и размеров заготовки различают резание металлов без снятия стружки (скалыванием) — ножницами, кусачками и со снятием стружки. Работа ножницами а — разрезание; б — вырезание по кривым линиям; в — отрезание; г — вырезание отверстия. Ручными ножницами можно: разрезать заготовку…

Механическая ножовка состоит из станины, стола (на котором зажимают в тисках обрабатываемый материал), тисков (передвигаемых вдоль стола и поворачиваемых вокруг своей оси), хобота (направляющей для рамки с полотном) и электродвигателя. Механическая ножовка До этого мы рассматривали виды разрезания в основном листового металла. На станке, показанном на рисунке выше, разрезают металл различного профиля. Механической ножовкой можно…

www.ktovdome.ru
