Ручной фрезерный станок по дереву для дома

Содержание

Фрезерование – это один из самых популярных процессов, что применяются для работы по дереву. Выполняется такая работа с помощью фрезерного станка.

В наше время фрезерные станки производятся в большом количестве разновидностей. Причем отличаются они как по конструкции, так и по производителю. Существуют фрезерные станки от производителей «Макита», «Интерскол», «Бош» и другие.

Ручной фрезер по дереву от BOSCH

Мы же сейчас рассмотрим ручной фрезерный станок для работы по дереву. Именно его в работе люди используют чаще всего, о чем свидетельствуют многочисленные отзывы в интернете.

Читайте также: особенности и характеристики кромочных фрезеров Makita.

Общая информация

Фрезерование – это процесс, при котором древесину или любые другие материалы обтачивают и обрезают. Но только от обычного обрезания фрезеровку отличает более сложное исполнение узоров.

По сути, с помощью фрезерного устройства ручного или стационарного типа можно обрабатывать дерево так, как вам захочется.

Сверление пазов в досках или плинтусах, обточка брусков, диагональные срезы, закругление, фигурная срезка кромки, отделка дверей – это всего лишь несколько из того множества процессов, что могут быть применены для работы, используя фрезеровочный станок.

Причем работу эту можно выполнять своими руками. Вам не понадобятся специальные навыки или большой опыт обработки по дереву, чтобы своими руками отфрезеровать доску или плинтус.

Читайте также: многофункциональные станки по дереву для дома.

Более сложные действия, конечно, потребуют некоторых навыков. Но отзывы обычных покупателей сигнализируют о том, что даже здесь хватит вам опыта от нескольких дней работы.

Процесс фрезеровки ручным станком по дереву

В конце концов, фирменные установки фрезеровочного типа («Макита», «Интерскол» и другие) специально проектируются и разрабатываются по уникальной технологии, чтобы сделать их применение максимально распространенным и простым.

Читайте также: «Где купить станки в Москве?».

к меню ↑

Особенности ручных фрезеров

В отличие от стационарных моделей большой мощности, фрезеровочный станок ручного типа имеет свои особенности. Ручное оборудование чаще всего выпускают компании «Макита» и «Интерскол». В этом плане продукция производителей «Макита» и «Интерскол» имеет лучшие позиции.

Работа с ней проходит по простейшей процедуре, поэтому если вам необходимо выбрать ручной фрезерный станок, то стоит обращать внимание именно на продукцию от вышеназванных компаний.

Читайте также: какими методами происходит процесс фрезерной резки фанеры на станках с ЧПУ и как устроены токарные станки ТВ?

Ручной фрезерный станок используется преимущественно для бытовых работ. То есть для отделки мелких деревянных частей. С его помощью можно проводить:

  • установку дверей;
  • монтаж окон;
  • проточку досок;
  • обтачивание мелких брусков и планок;
  • срезку лишних слоев;
  • создание пазов и замков и т.д.

На самом деле ручной фрезер крайне функционален и может использоваться очень широко. Однако есть у него и некоторые ограничения. Фрезер можно использовать только точечно. Имеется в виду невозможность применять его для обработки крупных деталей.

Читайте также: оцилиндровочные станки для обработки бревен, их особенности и характеристики.

Работа с ручным оборудованием прекрасно проходит, когда обрезать надо небольшие планки, доски, фанеру и т.д. А вот крупные бруски такие модели уже обрабатывают с трудом.

Впрочем, тут все зависит от самой фрезерной установки. Популярные производители, такие как Макита и Интерскол выпускают дорогие ручные модели фрезеровочных станков, которые можно использовать не только дома, но и практически везде.

Читайте также: виды и особенности копировально-фрезерных станков.

Ручным фрезером удобно обрабатывать небольшие детали

Причем сфера их применения не ограничивается одной только работой по дереву. Они также подходят для взаимодействия с металлами, пластиком и т.д.

Читайте также: применение и разновидности кромкообрезных станков.

к меню ↑

Конструкция ручного фрезера

Ручной фрезер стоит дешевле стационарных моделей, так как оборудован куда более простыми деталями. Выглядит он, как немного укрупненная дрель с дополнительными насадками и стабилизующей планкой.

Сам движок прячется в пластиковом или металлическом корпусе. Производители Макита и Интерскол предпочитают использовать надежный полимерный материал, так как металлический корпус сильно повышает стоимость готового агрегата.

От движка выходит небольшой миниатюрный шпиндель или патрон. На него насаживают саму фрезу. Фрез даже для ручных инструментов есть великое множество. Причем для каждой фрезы есть своя работа. Неудивительно, что выбрать их начинающему мастеру бывает крайне сложно.

Фреза вращается за счет вращения движка, а тот в свою очередь приводится в действие электричеством.Станок удобно держать за счет специальных ручек. Упор ведется на пластину, которая прикреплена к станку снизу.

Читайте также: обзор моделей шлифовальных машинок Макита и распиловочных станков Макита.

Пластина защищает человека и инструмент от древесной стружки, позволяет стабилизировать устройство и даже регулировать глубину его погружения. Впрочем, это относится далеко не ко всем моделям такого оборудования.

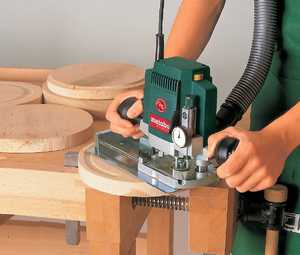

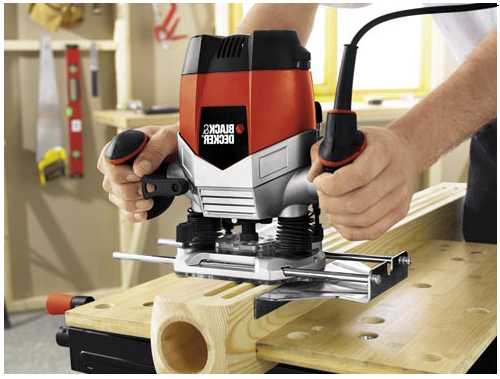

Фрезеровка деревянной заготовки ручным аппаратом

Как видите, ничего сложного в этом инструменте нет. Работает он, как и любой другой современный ручной агрегат.
к меню ↑

Виды и отличия

Хотя сам по себе ручной фрезер является разновидностью стандартного фрезерного станка, но и его современное исполнение тоже можно отнести к некоторым разновидностям.

Так, по мощности устройства фрезеры делят на:

  • легкие;
  • средние;
  • тяжелые.

Легкие модели имеют мощность до 750 Вт. Они отлично подходят для мелких работ, в том числе строительных, но их мощности явно не хватит для профессионального применения.

Средние модели тяжелее и имеют мощность от 750 до 900 Вт. Средний класс фрезеров считается самым расплывчатым, так как в него частично попадают и тяжелые модели.

Это универсальный инструмент с приемлемыми параметрами. С ним работа по фрезеровке существенно упрощается. Используется преимущественно для сборки мебели и создания декоративных элементов из древесины.

Отзывы говорят, что если вы подбираете надежное устройство для дома, то стоит обратить внимание именно на этот образец.

Тяжелые фрезеры – это уже скорее профессиональные изделия. Их средняя мощность находится в диапазоне от 900 до 1200 Вт. Но существуют и куда более внушительные по своим рабочим характеристикам модели. По типу воздействия с материалом их делят на:

  • неподвижные;
  • погружные.

Первые модели считаются самыми дешевыми. Работа с ними крайне проста, но и функциональности минимум. А все потому что металлическая стабилизирующая планка, если она у них вообще имеется, не может быть отрегулирована по высоте.

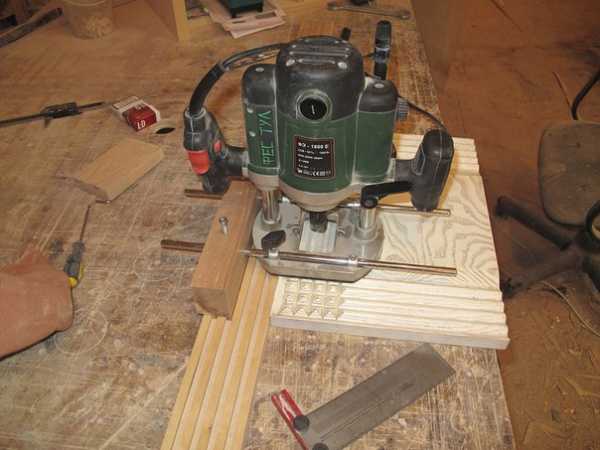

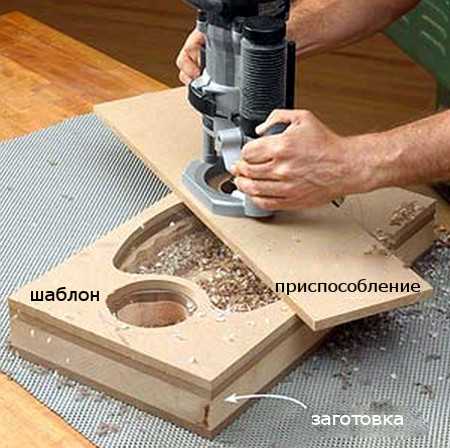

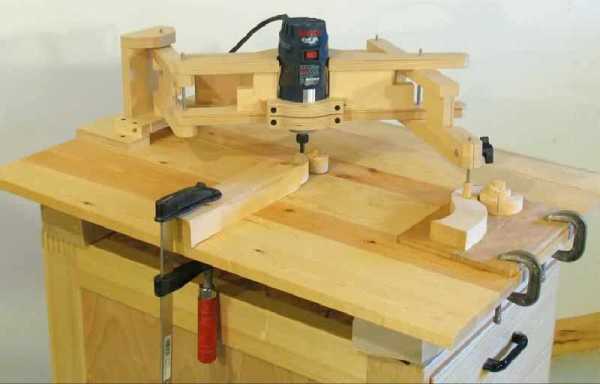

Процесс фрезеровки ручным станком по шаблону

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Погружные фрезеры позволяют своими руками создавать настоящие произведения искусства. Стоят они дороже, но вполне заслуженно.

Здесь уже можно регулировать глубину погружения, точность фрезеровки и еще несколько параметров. Современные производители типа Макита или Интерскол производят преимущественно погружные фрезеры.

Читайте также: «Разбираемся в устройстве и принципе работе долбежных станков».

к меню ↑

Типы фрез

Иметь ручной фрезер – это конечно очень удобно. С его помощью можно своими руками осуществить множество различных работ. Однако ни одна работа не начнется, пока вы не подберете и установите на станок фрезу необходимого размера, типа и формы.

А между тем разновидностей фрез есть очень много. Настолько много, что начинающий мастер вполне может запутаться во всем разнообразии, что представлено на современном рынке.

Сама по себе фреза – это обычная насадка на шпиндель. Одна ее сторона имеет цилиндрическую форму и крепится непосредственно в патрон. Другая уже будет более фигуристой, и предназначается непосредственно для фрезерования.

Чтобы выбрать фрезу правильно, нужно заранее понимать, для чего она предназначена, какими характеристиками обладает и т.д. В противном случае выбрать подходящий вариант вам не удастся. А работа и ее результат от выбора фрезы зависит в первую очередь.

Сами фрезы делят на модели с:

  • цельным основанием;
  • направляющим подшипников.

Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.

В первом случае мы имеем дело с цельной насадкой высокой прочности. Во втором же на фрезе может быть оборудован подшипник, что немного изменяет ее свойства.

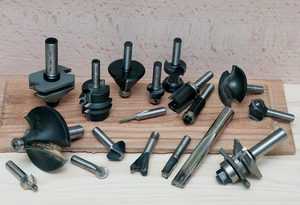

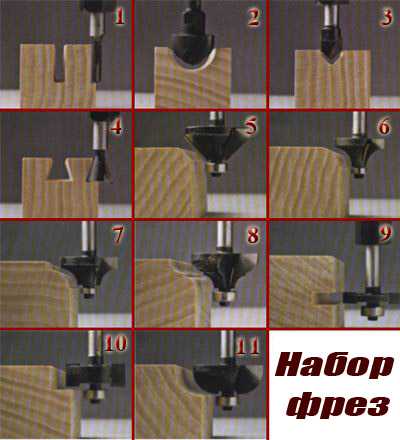

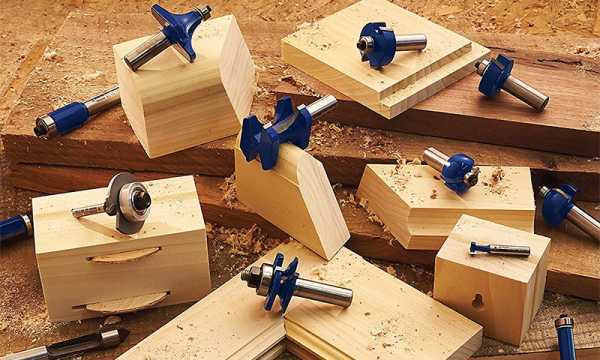

Виды фрез для ручных станков

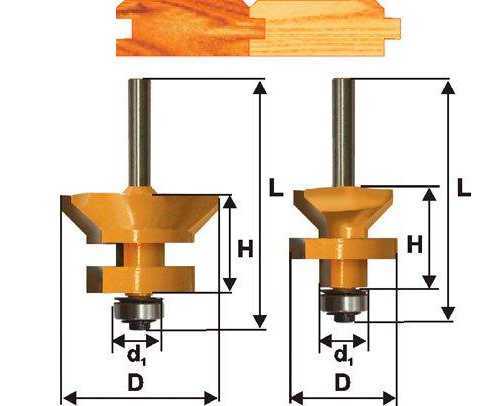

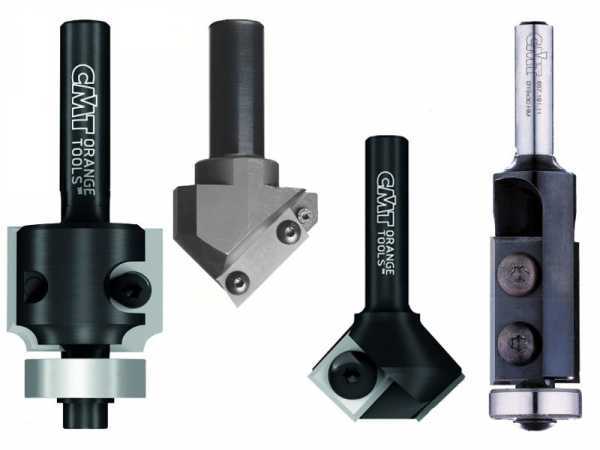

Из моделей с направляющими подшипниками выделяют фрезы:

  • профильные;
  • конусные;
  • калевочные;
  • дисковые;
  • фальцевые;
  • гальтельные.

Профильные имеют интересную форму и способны создавать декоративные пазы. Они могут быть круглыми, сочетать в себе несколько линий и выступов. Используются для декоративной обработки дверей, мебели, окон и т.д.

Конусные срезают кромку бруска или доски под определенным углом, как правило, угол составляет 45 градусов. Калевочные закругляют кромку, делая ее гладкой и ровной. С их помощью можно полностью скруглить брусок или доску.

Читайте также: устройство и выбор модели ручного кромочного фрезера.

Дисковые модели способны выпиливать пазы в древесине. Применяются очень часто, причем своими руками. Строители используют дисковые фрезы для стыковки древесного пола своими руками или же проточки плинтусов.

Фальцевые идеально фрезеруют целые четверти доски или бруска. Конечно, это можно делать и дисковыми фрезами, но фальцевые делают это быстрее, причем их работа проходит качественнее и с меньшим количеством повторений.

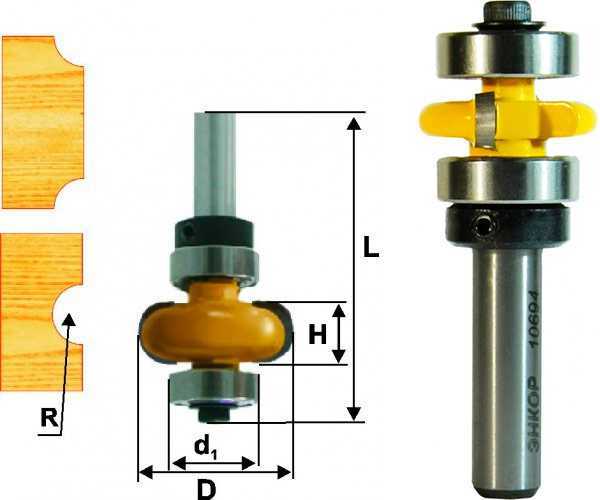

Гальтельные в чем-то похожи на профильные, только они уже создают внутренний декоративный узор на доске. Часто применяются для внутреннего округления четвертей.
к меню ↑

Особенности фрез без направляющих

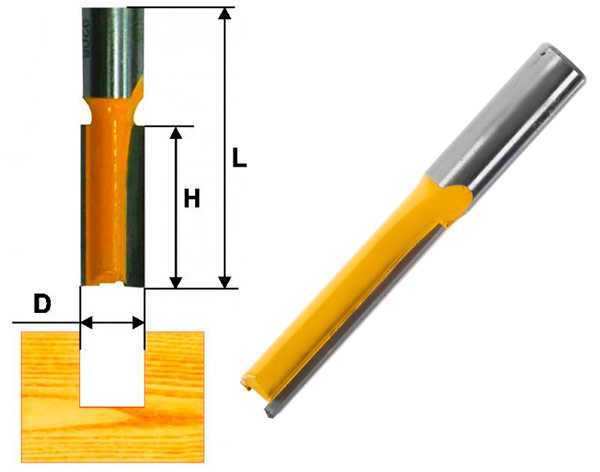

Фрезы без направляющих используют преимущественно для проточки в теле доски. То есть если фрезы с подшипниками обтачивают доску сначала с одной стороны, а затем с другой, то с этим типом фрез работа упрощается.

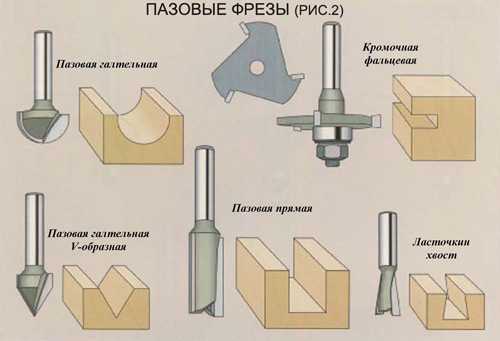

Виды срезов производимых ручными станками

Здесь фрезу можно без опасений погружать в доску или брусок в нужном месте. Никаких проблем или повреждений вы не получите. Их разделяют по схожему принципу на:

  • прямоугольные;
  • гальтельные;
  • в образе латинской буквы «V»;
  • типа «Ласточкин хвост».

С помощью прямоугольных изделий можно своими руками протачивать крупные прямоугольные пазы в древесине. Причем работа выполняется очень быстро и четко. Гальтельные практически повторяют аналогичные изделия с подшипниками, только они могут создавать полноценный скругленный паз.

V-образные используются для проточки треугольных пазов в древесине. Ну а фрезы в виде ласточкиного хвоста протачивают в досках пазы с внутренним расширением. Такие часто используют в работе дома или на мебельных предприятиях, когда необходимо создать крайне надежные и прочные закрытые замки.
к меню ↑

Советы по выбору

Теперь обратимся непосредственно к выбору рабочего инструмента. Стоит понимать, что хоть выбрать фрезу и довольно сложно, но с процессом этим необходимо совладать.

Тем более что с наличием знаний про его устройство, а также проштудировав отзывы об эксплуатации, вы сможете без особых неприятностей прийти к правильному выводу, и выбрать устройство, что будет идеально подходит для ваших условий.

При выборе стоит заранее учесть, какая именно работа вам предстоит. Ведь надо понимать, что для проточки нескольких досок под клетку для кроликов хватит и легкого фрезера.

При выборе агрегата следует обращать внимание на все дополнительные опции

И совсем другой агрегат придется выбрать, если вы собираетесь заниматься профессиональной сборкой мебели или строительными работами. Тут уже выбирают между моделями среднего и тяжелого образца.

Учитывают также и то, сколько стоит инструмент. Однако тут надо быть крайне осторожным. Не стоит вестись на дешевые поделки от неизвестных производителей. Все-таки вы выбираете инструмент, что будет помощником вам долгие годы.

Мы рекомендуем покупать фирменную продукцию по дереву от компаний «Интерскол», «Макита», «Бош» и т.д. Эти производители доказали, что способны создавать действительно качественное оборудование. Согласимся, что тот же ручной фрезер от «Интерскол» будет намного дороже неизвестной поделки от китайцев. Но стоит ли риск затраченных средств?

Ведь если фрезер сломается, то починить его будет довольно сложно. Если вообще возможно (неизвестные производители, как правило, не планируют замену или ремонт своей продукции). А вот фирменный ручной фрезер вам прослужит верой и правдой в течение многих лет.

Тут еще отметим тот факт, что если вы собрались создавать фрезерный станок по дереву своими руками, то здесь уже можно и не брать фирменную продукцию.

Следует обращать внимание на то как фрезы выполняют срез

Станки своими руками создают из дешевых ручных фрезеров, что монтируются на специально собранный стол. Стол стабилизирует их положение и нивелирует все недостатки конструкции, а потому вам нет особого смысла в покупке фирменных моделей.
к меню ↑

Отзывы о продукции

Также рекомендуем оценить отзывы о ручных фрезерах. Отзывы помогут вам составить у себя в голове полноценную картину и прийти-таки к единому выводу. К тому же учиться на чужом опыте всегда легче и приятнее.

Валерий, 36 лет, г. Стерлитамак:

Пользуюсь ручным фрезером по дереву «Интерскол» ФМ-32. Скажу я вам, что вещь это крайне полезная. Аппарат мощный, удобный, идеально регулируется. Лет 5 уже, наверное, с ним работаю, а до сих пор никаких нареканий нет.

Стоит он конечно, очень порядочно, но свои деньги отбил уже в первый месяц. А уж сколько удовольствия мне принес – не передать.

Максим, 28 лет, г. Сочи:

Долго оценивал отзывы покупателей, но потом решился на покупку ручного фрезера по дереву от «Макита». И действительно, фирма, как говорится, веников не вяжет.

Зря я переживал. Устройство очень удобное. Работает на пять с плюсом. Только и успевай, что доски для дверей подставлять.

Дмитрий, 43 года, г. Москва:

Пользуюсь ручным фрезером от «Интерскол» уже лет 8, не меньше. За все время эксплуатации были мелкие поломки, но то скорее из-за не очень правильного применения. Причем ремонтировались они крайне оперативно.

Однажды даже поправил своими руками. В остальном же остались только очень положительные отзывы. Работой фрезера доволен на все сто процентов.

к меню ↑

Обзор популярных ручных фрезеров для дома (видео)

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

 Главная страница » Фрезерные

ostanke.ru

характеристики и типы, самостоятельное изготовление фрезы

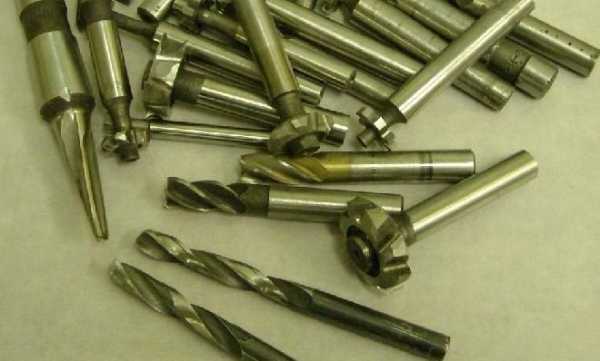

Фрезы для работ по дереву — это такие комплектующие для фрезера или электрической дрели, которые состоят из хвостовика и рабочей части, с режущей кромкой.

Они изготавливаются из стали с повышенной прочностью, с точно выверенной формой узора рабочей части. Заточка осуществляется специалистами на профессиональных станках, с минимальным уровнем биения. Благодаря этому кромка фрезы обладает качественной, без раковин, структурой. Благодаря такой технологии изготовления гарантированно повышается износостойкость, кроме того, рез получается ровнее и качественнее.

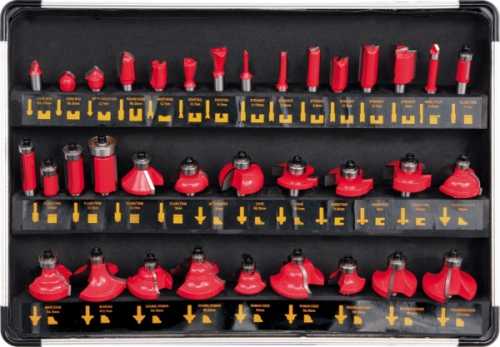

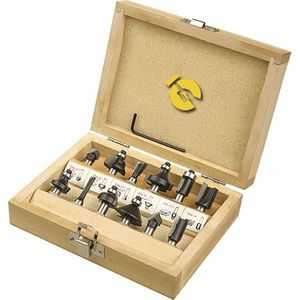

Большой выбор насадных и концевых фрез, которые представлены в продаже, дает возможность реализовать все желания. Разнообразие форм дает возможность выполнять узоры самой разной сложности, осуществлять черновую и окончательную обработку заготовок.

При подборе оснастки необходимо учитывать не только вид производимых работ, но и тип материала, который будет обрабатываться — мягкие или твердые сорта дерева.

Фрезы для работы с деревом делятся на две крупные группы:

  1. Насадные, под шпиндель 32 мм. Они используются для обработки дерева на стационарных фрезерах.
  2. Концевые (также называемые пальчиковыми) с крепежом 12 мм и 8 мм. Они нужны для выполнения работ с деревянными деталями как на стационарных фрезерах по дереву, так и с ручным фрезерным оборудованием.

Необходимо отметить и концевые фрезы, используемые для обработки МДФ, ДСП, фанеры, ламинатов и подобных материалов. Фрезы по фанере обладаю более твердым сплавом ножей, что намного увеличивает их рабочий ресурс.

Характеристики фрез

Фрезы можно разделить по четырем характеристикам:

  1. размерам;
  2. форме рабочей кромки;
  3. их конструкции;
  4. материалу (с напайками и без).

Фрезы для дрели из твердых сплавов невозможно заточить в бытовых условиях, но зато они долговечнее.

Виды фрез по типам решаемых задач

  1. Калевочные — применяются для скругления углов.

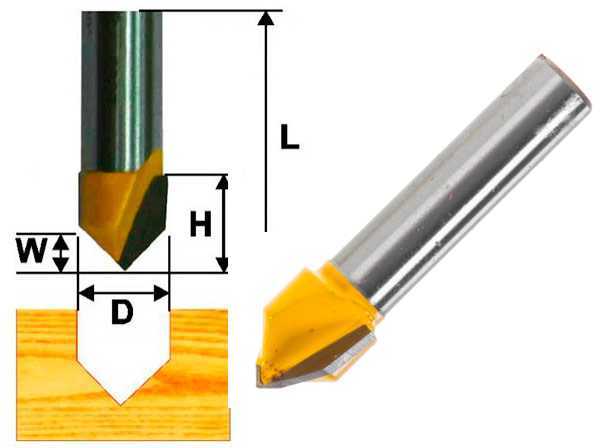

  2. V-образные — режут v-образные пазы (эффективно для вырезания текста), а также обрабатывают кромки.
  3. Дисковые — вырезают горизонтальные пазы разной глубины и ширины по контуру деталей.
  4. Галтельные — используют для изготовления внутреннего четвертного паза декоративных кромок.
  5. Фальцевые — схожи с дисковыми и отличаются большей шириной, достаточно часто используются для вырезки пазов под стекло в оконном производстве.
  6. «Ласточкин хвост» — с ее помощью есть возможность изготавливать открытые/скрытые шиповые соединения (для соединения двух и более отдельных деталей).

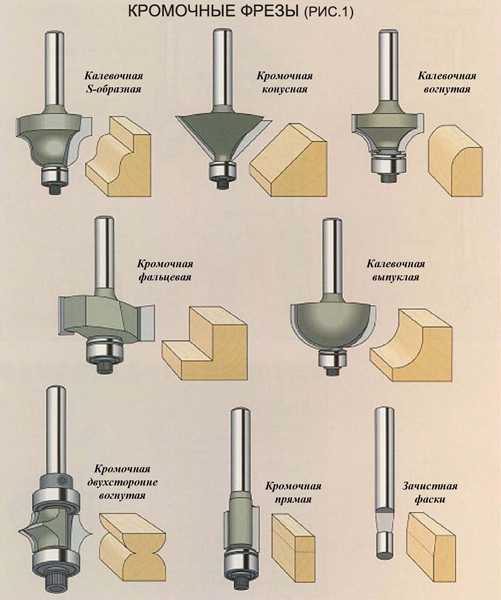

  7. Кромочные фрезы по дереву для дрели(для обработки краев) оснащены подшипником, который может упираться в край заготовки и направлять движение. Он обеспечивает правильное движение фрезы по кромке обрабатываемого изделия. Без подшипника могут применяться для обработки детали в абсолютно любом ее месте.
  8. Цилиндрические — используются при обработке ровных поверхностей. Такие фрезы выпускаются с прямыми или же винтовыми зубьями.
  9. Торцовыми фрезами, чаще всего, обрабатывают плоские поверхности. Торцовые фрезы обладают осью вращения, расположенной перпендикулярно к обрабатываемой поверхности.
  10. При изготовлении выемок и сложных углублений применяются концевые фрезы по дереву для дрели. А вот фасонные фрезы чаще используют при изготовлении деталей, у которых сложная поверхность.

Совет: прежде чем начать работать, необходимо опробовать глубину вхождения фрезы на пробной заготовке. Глубину можно отрегулировать при помощи специальной ручки.

Деление фрез для дрели по конструкции

Также фрезы по дереву для дрели делятся и по своим конструктивным характеристикам. Они выпускаются цельными, то есть изготовленные из одной заготовки. Наиболее часто, такие фрезы выпускаются небольших размеров, чтобы зря не тратить дорогой материал. Большие фрезы выпускают сборными. В подобных фрезах корпус состоит из недорогой стали, а зубья — из твердых сплавов. Фрезы такого типа достаточно сложны, но их плюсом является то, что ножи есть возможность выставить на любой размер или заменить их другими.

Есть очень много разнообразных фрез. Но это не повлияло на конструкцию самих зубьев. Форм зубьев существует лишь две – это остроконечная форма зубьев и т.н. затылованная. У остроконечных зубцов как передняя, так и задняя поверхность плоской формы. Но вот во время заточки зубьев, которую производят по задней поверхности, высота зуба становится меньше. А такое недопустимо, потому что такая переточка меняет форму режущей кромки. Такого недостатка лишены фрезы с затылованными зубьями.

Как изготовить фрезер самостоятельно из дрели

Часто возникает вопрос, есть ли возможность сделать фрезер в бытовых условиях из дрели. Действительно, это достаточно актуальный вопрос, потому что не у каждого есть возможность приобрести такое сравнительно дорогостоящее оборудование, как фрезерный станок. А в домашних условиях он часто просто необходим, и особенно если выполняется ремонт частного дома или постройка дачи. Это оборудование может фрезеровать элементы из дерева, формировать различные кромки, изготавливать соединения и прочее.

Прежде чем начать собирать фрезер, нужно сделать стол, на нем он будет устанавливаться. Его можно соорудить из обычной фанеры, толщина которой не менее 12 мм, и четырех деревянных брусков, которые будут служить для опоры. На поверхности требуется вырезать необходимые отверстия для фрезера и установить направляющую. Сам паз должен быть полукруглой формы, которая вырезается электрическим лобзиком или ножовкой. Потом высверливаются отверстия для крепления и упорного листа. С процессом изготовления стола все достаточно просто, а вот из чего изготовить фрезер – более сложный вопрос.

Мощность непосредственно самого электрического привода должна быть в пределах от 500 до 1100 Вт, это зависит от того, какой толщины дерево необходимо обрабатывать. Самыми хорошими вариантами являются перфоратор, болгарка или дрель. Последний вариант считается самым оптимальным.

Для того чтобы собрать основные части, потребуются такие детали:

  • электрический двигатель;
  • фреза, которую нужно будет приобрести;
  • патрон;
  • несколько листов ДСП для основания двигателя.

Процесс изготовления фрезера

Чтобы собрать это устройство из дрели необходимо руководствоваться некоторыми правилами. Первое — это лифт для регулировки. Его делают из плотной фанерной древесины и прикрепляют на крышку стола. Такой станок-фрезер необходимо изготовить без применения ремешков или шкивов.

Сами фрезы при этом необходимо насаживать на моторный вал. Для лифта применяются каретки и основной корпус, который будет несущим, ось с нарезанной резьбой и винтовое крепление для того, чтобы фиксировать, а также скользящие полозья.

Когда осуществляется вращение оси с резьбой, каретка двигается или вверх, или вниз по этой осевой конструктивной детали. Скользящие полозья несут функцию ограничителей. Уже после того, как будет установлена высота в неподвижном положении, крепится каретка, с помощью фиксирующего крепежа.

Нужно следить за тем, чтобы установленный мотор с кареткой не расшатывались, находясь в корпусе, так как, в противном случае в процессе работы фрезера выборка станет недостаточно ровной. Некоторые специалисты советуют оснастить конструкцию шестернями, их можно изготовить самому, и поставить поворотный рычажок не наверху, а сбоку. Таким вот несложным способом можно собственными руками сделать из дрели фрезер.

Оцените статью:

Поделитесь с друзьями!

stanok.guru

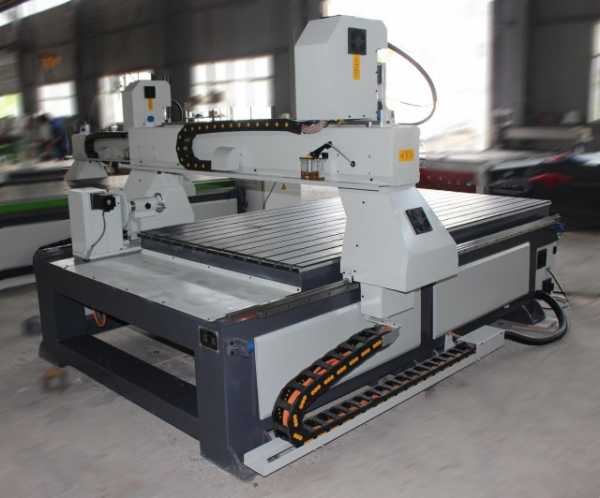

Выбор фрезы для станка с чпу

Выбор типа фрезы для станка зависит от обрабатываемого материала:

1-заходные фрезы для станков с ЧПУ подходят для для фрезеровки «мягких» материалов: мягких пластмасс (оргстекло, акрил, ПВХ, плексиглас, пенопласты), деревянных материалов (древесина, волокнистая плита, ДСП), сэндвич панелей (алюминий / пластмассы) в выигрыше острые. Так как здесь проблема более скорого затупления предпочтительнее чем опасность засорения и поломки фрезы.

Данный тип фрезы в основном применяется рекламными и макетными производствами для быстрого раскроя материалов в том случае, когда не столь важно качество торца обрабатываемой поверхности. Однако глубина и длина одной канавки позволяет получать длинную стружку, которая препятствует забиванию фрезы, что увеличивает ее долговечность.

2-заходные фрезы для станков с ЧПУ подходят для для фрезеровки жестких материалов МДФ, Фанера, пластмасс (оргстекло, акрил, ПВХ, плексиглас, пенопласты), сэндвичей (алюминий / пластмассы) .

Спиральная фреза с двумя и более заходами применяется для обработки с образованием более мелкой стружки и с большим съемом материала за один проход. Количество зубьев и глубина канавок обеспечивает измельчение. При использовании фрез с большим количеством заходов можно добиться большей чистоты обработанной поверхности.

Спиральная двухзаходная круглая фреза позволяет получить наименее шероховатую поверхность благодаря меньшим вибрациям в процессе резания. Этот инструмент применяется для нанесения U-образной гравировки (например, текста) на поверхность материала, а также используется при окончательной или предварительной обработке трехмерных объектов (в зависимости от величины самых мелких элементов рельефа). При окончательной обработке такой фрезой твердых сортов дерева поверхность получается полированной и не требует дополнительной доработки. Также спиральные фрезы используют для предварительной и окончательной (зависит от геометрии обрабатываемой поверхности) обработки 3D-объектов и различных форм.



Наиболее часто встречаются фрезы с удалением стружки вверх. При работе фрезой с удалением стружки вверх на поверхности обрабатываемого материала может присутствовать ворс. Чтобы при прорезной резьбе(раскрой) получить чистую поверхность можно использовать фрезы с удалением стружки в низ , в которых сочетается правое вращение и левая спираль резьбы, что препятствует возникновению ворса на поверхности. При обработке ламинированных материалов используют компрессионные фрезы, которые позволяют получить поверхность без сколов, сохраняя облицовочный материал .

Сферические, или шариковые, фрезы для станков с ЧПУ применяются для 3D-обработки. Они обрабатывают дерево, пластик, сталь, цветные металлы (медь, алюминий, дюраль, латунь и т.д.). Данные фрезы позволяют получить поверхность с меньшей шероховатостью благодаря меньшим вибрациям в процессе резания.

Фрезы конусные двухзаходные, для станков с ЧПУ используются для работы с заготовками из дерева, ДСП, МДФ, пластиков, модельного воска и некоторых цветных металлов. Конусные двухзаходные фрезы иделаьно подходят для обработки высоких рельефов за один этап без черновой обработки. Благодаря конусной форме фрезы имеют высокую прочность при маленьком диаметре режущего кончика фрезы.







Фрезы изготавливаются из карбида вольфрама с добавлением упрочняющих примесей, покрытие  AlTiN (алюминий нитрид титана).

 Настройка конусной фрезы в программе ArtCAM описана в статье «Создание инструмента конусной фрезы в ArtCAM»

Фрезы с режущей частью в виде рыбьего хвоста при фрезеровке насквозь предотвращают появление неровностей, сколов, заусенцев на обратной стороне материала. Глубокая канавка позволяет поддерживать высокие подачи при высокоскоростной обработки обработке материала. За счет геометрии лезвия минимизируются вибрации, а геометрия фрезы способствует эффективному выбросу стружки из зоны резания.

Конический гравер применяется для обработки мелких 3D-элементов рельефа и при гравировке на поверхности материала (ABS, ПВХ, дерево, оргстекло).

Различия между фрезой и гравером

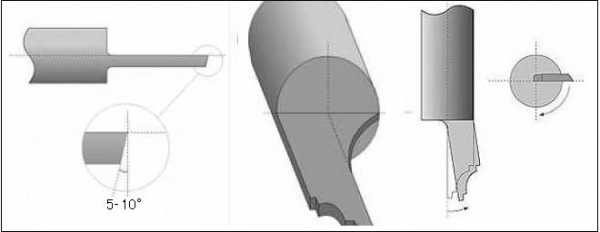

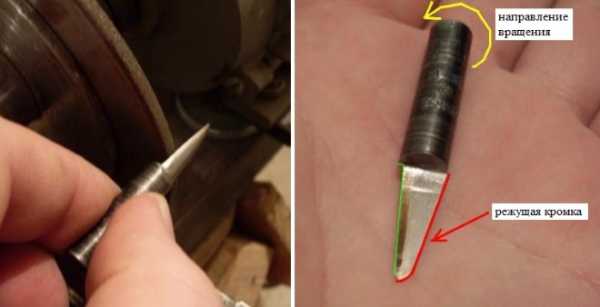

Гравер — это простой инструмент, разделенный пополам цилиндр, с последующей задней шлифовкой.
Форма может быть различна; наиболее распространены треугольные . В противоположность фрезам у них нет спиралевидного желоба для отвода стружки.

Основное отличие между китайскими фрезами и европейскими — это их ресурс, измеряемый в погонных метрах или часах работы машин. Поскольку стоимость европейских фрез, как правило, в 2-3 раза превышает стоимость китайских, выгода получается весьма ощутимая. Рассматривая вариант металлообработки, нелишним будет проверить точность изготовления фрезы. Как правило, фабрики, занимающиеся изготовлением фрез по металлу в Европе, имеют свои представительства и в Китае. Если же брать небрендовые китайские фрезы, то нужно тщательно смотреть угол заточки, глубину канавки и желательно поинтересоваться, из какого сплава они сделаны.

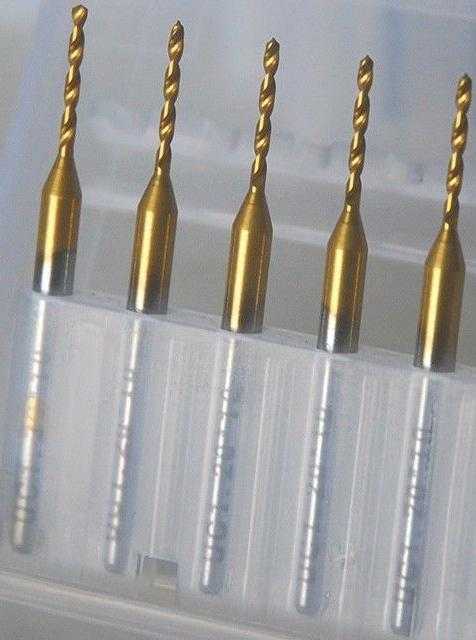

HSS фрезы с покрытием

Жизнь HSS фрезы с покрытием значительно увеличивается. Например, для нитрида титана (TiN) срок службы увеличивается в шесть раз.
Titan-Nitrid существенно жестче чем HSS, а также жестче чем HM. С Titan-Nitrid покрытием инструменты HM служат также дольше, хотя различие в твердости незначительное.
Более значительно покрытие отражается на число оборотов и подачу. Ее можно увеличивать и укорачивать таким образом время обработки. При фрезеровке алюминия TiN предотвращает внушающее страх запекание алюминия во фрезе. Покрытие действует как тефлон в сковороде (стружка скользит).



Трехзаходные или трехзубые фрезы.



Трехзаходные спиральные торцевые концевые фрезы применяются для фрезерования, раскроя, обработки пазов по твердым материалам,черновой и получистовой обработки сталей, в том числе нержавеющих. Три режущих кромки обеспечивают более высокое качество обрабатываемой поверхности, чем у 2-х и однозаходных фрез. Их главное преимущество – высокая жесткость при сохраняющихся неплохих характеристиках отвода стружки из зоны резания.



Ознакомиться с режимами резки на фрезерных станках с ЧПУ можно здесь.

cncmodelist.ru

шпиндель, насадная фреза, вал, прижимы, запчасти, двигатель, видео-инструкция по монтажу своими руками, чертеж, схема, фото и цена

Все фото из статьи

При проведении работ с древесиной часто требуется плоскостная обработка, придание определенной формы торцам, нанесение объемных орнаментов или даже рисунков и другие сложные операции. Все это можно делать с помощью фрезерного станка по дереву, который может иметь разные конструкции.

В данном обзоре мы расскажем об основных вариантах и разберемся, из чего состоит оборудование.

На фото: такой станок позволяет выполнять широкий спектр задач и обеспечивает высокую точность обработки

Основные параметры устройств

Все оборудование данного типа разделяется не только по конструкции, но и по целому ряду показателей, которые следует учитывать как при выборе готового варианта, так и при сборке системы самостоятельно. Самыми важными факторами являются следующие:

МощностьДвигатель для фрезерного станка по дереву должен обеспечивать необходимую производительность для того или иного вида работ. Естественно, лучше, когда имеется определенный запас мощности, но если вы постоянно выполняете несложные работы, которые не требуют больших энергозатрат, то слишком производительный мотор будет вызывать постоянный перерасход электроэнергии
Тип конструкцииНиже мы рассмотрим основные варианты, и вам нужно будет выбрать тот тип компоновки, который лучше всего подходит для ваших потребностей и нужд. Важно четко понимать, какие работы будете выполнять вы, чтобы впоследствии не оказалось, что нужен еще один вариант приспособления
Качество оборудованияЦена ни в коем случае не должна быть основным критерием при выборе, кроме невысокого качества такие варианты отличаются и низкими рабочими показателями. Срок службы у дешевых образцов невелик, а зачастую при поломке найти нужные запчасти для фрезерных станков по дереву неизвестного происхождения бывает очень и очень сложно
Наличие необходимых коммуникацийЕсли вы хотите выполнять определенные работы на постоянной основе, то необходимо позаботиться о том, чтобы у вас в распоряжении было помещение с достаточной площадью, также нужно сделать систему пылеотведения. Важным фактором является рабочее напряжение станка, если оно составляет 380 Вольт, а соответствующей линии у вас нет, то стоимость ее подведения может оказаться дороже самого оборудования

Важно! Кроме всего прочего, следует учитывать и целый ряд других факторов: комплектация оборудования, гарантия на него, наличие документации, подтверждающей качество, и руководства по эксплуатации на русском языке.

Промышленное оборудование с ЧПУ портального типа позволяет выполнять практически любые работы по обработке древесины

Из каких частей состоит система и какие основные варианты представлены на рынке

Для начала следует разобраться с основными особенностями устройства и только затем разбираться с типами конструкций. На само деле, при всей внешней сложности система удобна в работе, и можно освоить ее за считанные дни.

Устройство

Если рассматривать обычные варианты, то их основными составными частями будут следующие элементы:

  • Станина – на ней размещаются и закрепляются все узлы, этот элемент чаще всего делается массивными, чтобы уменьшать вибрацию, обеспечивать надежность и стабильность во время работы. Что касается некоторых вариантов, то данный элемент может отсутствовать в них, речь идет о настольных приспособлениях и ручных фрезерах;
  • Рабочий стол предназначен для расположения заготовок при их обработке, тут все достаточно просто: поверхность должна быть прочной, а ее площадь должна обеспечивать нормальное расположение обрабатываемых элементов;
  • Для повышения удобства на столе чаще всего располагаются прижимы – для фрезерного станка по дереву их наличие обязательно по той причине, что для обеспечения точности обработки каждый элемент должен быть зафиксирован максимально надежно и прочно. Если производится обработка торцов, то нужно наличие упорной линейки, так вы сможете проводить операцию очень точно и ровно;

Прижимы могут иметь разную конфигурацию в зависимости от характера выполняемых работ

  • Вал для фрезерного станка по дереву выполняет функцию передачи усилия от силового агрегата к рабочему элементу, его еще часто называют вал-шпиндель, он располагается на суппорте. Этот узел позволяет не только передавать усилие и четко фиксировать элемент, но и регулировать положение рабочего элемента относительно поверхности рабочего стола в зависимости от особенностей проводимых работ;
  • Шпиндель для фрезерного станка по дереву используется для крепления рабочих элементов и располагается на ведущем валу, главное требование к нему – надежность фиксации и простота использования;

Шпиндель должен обеспечивать быструю смену рабочих узлов

  • Чтобы делать на материалы пазы, снимать торцы в определенной форме и делать другие работы, применяются специальные фрезы для фрезерного станка по дереву, на рынке представлено огромное количество типоразмеров и конфигураций, поэтому вы сможете подобрать оптимальный вариант для любого типа изделий;

Такой вариант как фрезы по дереву для станков насадные используется для работ по приданию торцам определенной конфигурации для крепления и соединения элементов

Виды оборудования

В настоящее время на рынке представлены несколько основных вариантов:

  • Станки с ЧПУ являются самым высокотехнологичным вариантом, их отличительная особенность — наличие процессора, который позволяет обрабатывать информацию и работать по заранее заданным параметрам. Это обеспечивает наивысшую точность обработки и минимум огрехов, ведь не нужно делать все своими руками, весь процесс контролирует компьютер;
  • Горизонтальное оборудование имеет рабочий стол и, соответственно, обрабатывает заготовки в горизонтальной плоскости. В вертикальных установках рабочий узел расположен в вертикальной плоскости и может двигаться вверх-вниз, что позволяет упростить обработку некоторых элементов;
  • Ручные фрезеры сложно назвать станками, но зато они доступны по стоимости и позволяют справиться с большинством мелких работ. Кроме того, с их помощью можно соорудить небольшое стационарное приспособление, в этом случае схема фрезерного станка по дереву будет представлять собой конструкцию для крепления инструмента, которая может иметь и копир, чтобы изготавливать изделия по образцу;

Чертеж фрезерного станка по дереву своими руками в таком случае даже не нужен – вам нужно сделать систему крепления оборудования и продумать фиксацию заготовок

  • Настольные варианты чаще всего предназначены для бытовых нужд и представляют собой неплохие решения за разумные деньги.

Совет! Если вам нужно изготовление единичных элементов, то дешевле и проще будет заказать их в готовом виде, станок имеет смысл покупать для постоянной работы или если вы решили заниматься подобной деятельностью как хобби.

Каждая фреза по дереву для станка имеет свою конфигурацию, целесообразно иметь под рукой целый набор с самыми ходовыми вариантами

Вывод

Использование фрезерного оборудования по дереву позволяет даже в домашних условиях изготавливать качественные изделия, главное – подобрать оптимальный вариант. Видео в этой статье поможет разобраться в некоторых особенностях конструкций еще лучше, а если у вас останутся вопросы, то задавайте их в комментариях к статье.

rubankom.com

Фреза по дереву своими руками: технология изготовления самодельных фрез

Вопрос о том, как может быть изготовлена фреза по дереву своими руками, волнует не только домашних мастеров, которые самостоятельно занимаются плотницкими работами и моделированием, но и профессиональных отделочников. И главное тут не только в желании сэкономить, а в том, что серийные инструменты для обработки дерева, которые сегодня несложно приобрести в специализированных магазинах или на строительных рынках, часто не имеют требуемую конфигурацию рабочей части. Именно поэтому специалистам и домашним мастерам, применяющим такой инструмент, приходиться дорабатывать его серийные модели или изготавливать его с нуля, используя для этого стальные заготовки цилиндрической формы.


Самодельные фрезы по дереву

Технология изготовления и рекомендации

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.


Схема самодельной фрезы

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

  • На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
  • Между частями заготовки с разными диаметрами формируется плавный переход.
  • С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
  • Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

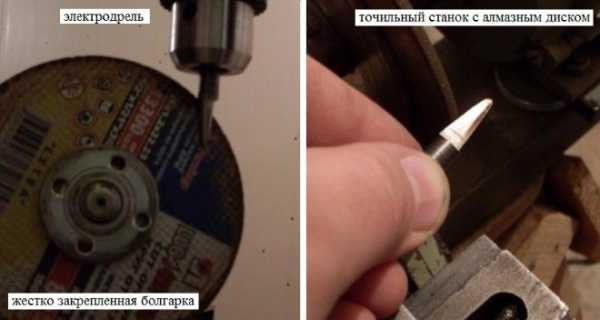

Для подрезки стержня можно приспособить болгарку и дрель, а формирование рабочей части выполнить на заточном станке



Самодельная фреза может быть использована для обработки дерева, при этом ее внутренний угол должен совпадать с центром вращения.


Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

  • Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
  • Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
  • Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

Доводка режущей кромки производится алмазным диском, затем поверхность доводится шлифбумагой

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.


Самодельная фреза не может сразу справиться с большим объемом древесины, снимаемой с поверхности обрабатываемого изделия, поэтому обработку выполняют за несколько заходов.



Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.


Варианты изготовления конусных фрез



Типы самодельных фрез для обработки древесины

Конусные фрезы, обработка при помощи которых осуществляется на средних и высоких оборотах, используются для того, чтобы снимать лишний слой дерева с торцевых элементов заготовки. Оптимальным вариантом самостоятельного изготовления инструмента данного типа является фреза из сверла.Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.

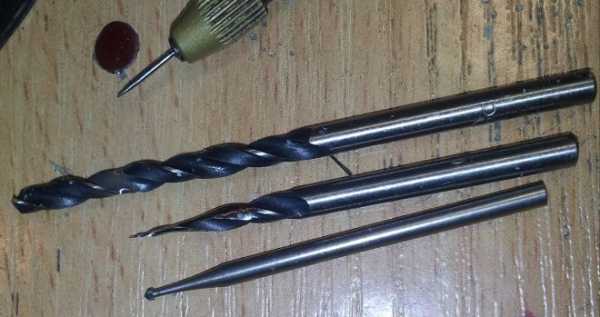

Из сверла можно делать фрезы с различными рабочими головками

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

  1. В качестве заготовки берется отрезок трубы, длина которого составляет 15–20 см.
  2. Со стороны будущей режущей кромки (на расстоянии 2–3 см от нее) с двух сторон трубы выполняются проточки овальной формы.
  3. Будущей режущей части фрезы по дереву придается конусная форма, ее стачивают под углом 2–3°.
  4. Зажав заготовку в тисках, на ее торцевой части выполняют крестообразный надрез, для чего используется угловая шлифовальная машина.
  5. Со стороны режущей части на заготовке прорезаются пазы – вплоть до овальных отверстий.

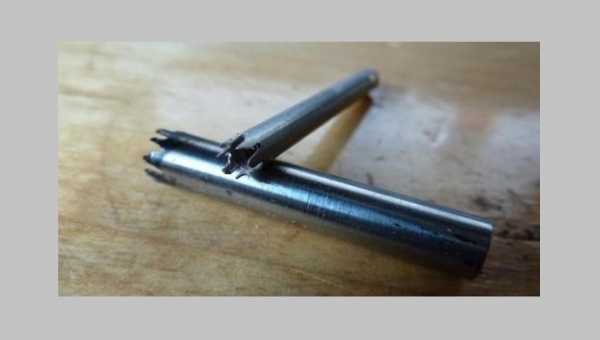

Самодельные трубчатые фрезы

Используя самодельную торцевую фрезу, изготовленную из тонкостенной трубки, можно создавать в изделиях из дерева глухие или сквозные отверстия. При этом внутреннюю поверхность глухих отверстий необходимо дорабатывать с помощью стамески.


Многих домашних мастеров интересует вопрос о том, как сделать конусную фрезу большого диаметра своими руками. Следует иметь в виду, что изготовить такой инструмент для обработки дерева непросто, для этого надо использовать специальные заготовки и сложное металлорежущее оборудование.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Фреза по дереву своими руками


Каждому мастеру хоть раз в жизни, но приходилось работать с деревом, а уж в процессе данного труда нельзя было не использовать такой механизм, как фрезы. И уж тем более, при многоразовом использовании в глаза сразу бросается их малоэффективность при долгосрочном использовании.

Содержание:

  1. Подготовка шаблона
  2. Изготовление изделия

Постоянная заточка и обслуживание рез занимает много времени, да и в конечном итоге производственные материалы служат не очень долго, а стоят – прилично.

Для того чтобы всегда иметь возможность поработать с деревом, полезно иметь навык самому изготавливать фрезы и сопутствующие данным деталям материалы, такие как ножи, например.

В данной статье будет рассказано именно о том, как изготавливать деревообробатывающии фрезы своими руками.

Подготовка шаблона

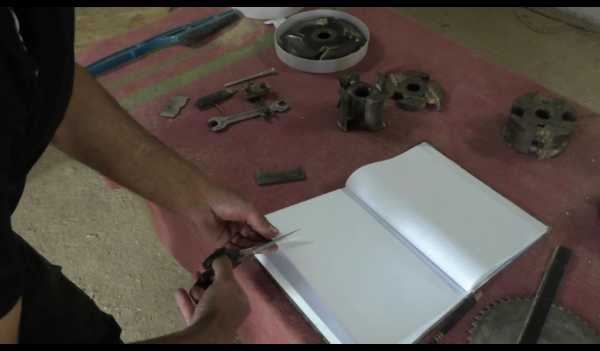

Этап 1. Зарисовка.

Материалы, которые могут понадобиться на данной стадии, выглядят так. С помощью линейки и карандаша стоит зарисовать ножи, так как они – это прямое отражение будущей фрезы. Если их нет в наличии – не проблема найти пример в интернете, и уже далее перерисовывать его профиль и следовать дальнейшим инструкциям.

Этап 2. Вырезаем форму.

В зависимости от того, какое количество ножей нам в итоге понадобится, отсчитываем необходимое количество листиком и, захватывая их, аккуратно вырезаем форму будущего изделия, не цепляя при этом ни «острие», ни две несущие стороны ножа.

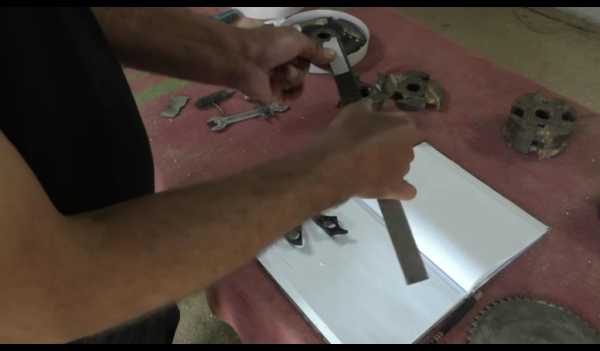

Этап 3. Изготовление формы.

С помощью клея, приклеиваем шаблон к заготовке и аккуратно отпиливаем болгаркой лишнюю длину. Помните: важно сохранять не только острие, а и боковые стороны! Так что, при работе с болгаркой стоит быть несколько осторожным и учитывать габариты изделия.

Изготовление изделия

Этап 1. Подготовка к заточке.

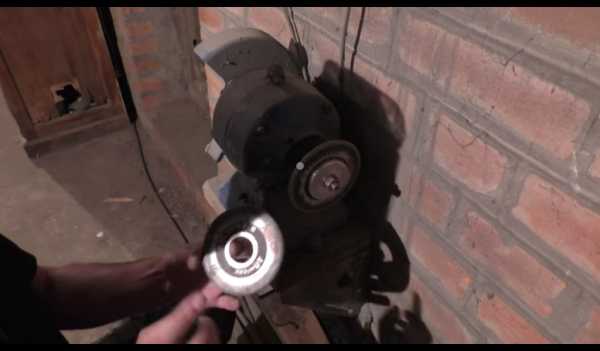

Для этого процесса нам понадобиться вот такой каменный диск, как на фото. Кому жаль пускать на это дело новые – можно достать уже, так сказать б/у. Ведь, в процессе придется слегка изменить радиус колеса, чтобы при работе на стойке в итоге изделие получилось нужной формы. Для этого стоит использовать «шарожки», которые помогут быстро привести каменное колесо в нужную форму

Этап 2. Изготовление ножей.

С помощью все той же стойки вырезаем по шаблону необходимую нам форму. После того, как колесо стало нужной формы (предыдущий этап), делать это стало гораздо легче. Итого: изделие стало необходимой нам формы. Что же дальше? Далее мы точим его до такой степени, чтобы метал стал немного загибаться внутрь – именно это должно служить сигналом, что необходимо прекратить процесс.

Этап 3. Формирование готового изделия.

Итак, завершающий этап – формирование. Ножи, которые получились у нас в ходе предыдущих этапах, требуется вставить в пустые выемки на фрезе. На данном этапе становится понятно, к чему было соблюдать пропорции сторон на предыдущих стадиях. Аккуратно вставляем ножи до упора во фрезу и вуа-ля! – изделие полностью готово к эксплуатации, а затраченные средства минимальны.

Если четко выполнять инструкции, то процесс изготовления ножей для фрез займет у мастера не более, чем 15 минут. К тому же, учитывая минимальность затрат, можно больше не волноваться о «затуплении» или же о том, что ножи, прилагающиеся в комплекте к фрезе, могут не подойти изделию и служить короче, чем положено.

Период же эксплуатации этих самодельных ножей может разниться, но по статистике значительно превышает приложенные к изделию аксессуарные ножи, которым требуется постоянная заточка и внимание в процессе работы.

Соблюдайте границы изделия по шаблону, четко следуйте вышеизложенным инструкциям и вот – не более чем через полчаса вы получаете в свое распоряжение качественно изготовленное изделия за минимальную сумму.

Видео: деревообрабатывающие фрезы своими руками.

metmastanki.ru

Фрезы по дереву для станка фрезерного

Фрезы для фрезера

Фрезеровка – это почти неограниченные возможности для обработки заготовок. Создание кромок, пазов или канавок разной глубины и формы – для каждой из этих операций существуют свои типы фрез по дереву, которые позволяют осуществлять обработку с максимальной эффективностью. В этой статье мы расскажем о том, какие бывают виды фрез и для каких целей они применяются.

Фрезы для фрезера по дереву

Инструментальная сталь – идеальный материал для производства цельных фрез. Корпус напайных фрез создается из конструкционной стали, а на рабочие части зубьев фрез напаивают пластинки из быстрорежущей стали, а также твердых сплавов. Сборные фрезы имеют зубья из быстрорежущей стали или оснащены твердосплавными пластинками. Крепятся они при помощи различных механических способов.

К основным параметрам фрезы относят:

  • диаметр хвостовика. Этот показатель является ключевым. Он показывает, совместима ли фреза с конкретной моделью фрезера, потому что далеко не каждый инструмент в комплекте имеет цанги. Цанга – это особая втулка, обжимающая хвостовик. Цанги бывают 6, 8 и 12 мм. Отметим, что в магазинах попадаются фрезы, имеющие хвостовик 1/4 или ½ дюйма, если перевести в миллиметры получим 6,35 и 12,7 мм. Такие фрезы не совместимы с 6- и 12-миллиметровыми цангами. Диаметр хвостовика строго соответствует диаметру цанги
  • конструкция фрезы. Они бывают монолитными, сборными, или со сменными лезвиями. Зачастую фреза по дереву является стальной «болванкой», имеющей хвостовик, к которой припаяны лезвия. Бывают такие лезвия, которые созданы в виде съемных пластин, имеющих двустороннюю заточку. Когда острие затупилось, нож просто переворачивают. Кроме этого, существуют цельные фрезы, которые созданы как монолитная металлическая деталь с выточенными лезвиями
  • типы лезвий. На фрезе присутствует маркировка «HM» и «HSS». HM – это фреза из твердого сплава, HSS – быстрорежущая фреза. Быстрорежущий вариант идеален для работы с мягкими сортами древесины или алюминием. Твердосплавные помогут справиться с различными древесными материалами, среди которых и твердые сорта. Чаще всего расположение лезвий строго вертикальное, это означает, что они рубят, а не срезают материал. Также бывают наклонные или спиральные ножи. Такие ножи срезают материал, следовательно, при такой обработке меньше сколов по краям, а качество обработки заметно выше.

Очень часто можно встретить фрезы, которые оснащены маленьким подшипником, вмонтированным заподлицо с лезвиями сверху или снизу. Подшипник обеспечивает при минимальных затратах времени выполнение точного фрезерования края, потому что нет необходимости возиться с упорами для ровного ведения инструмента: подшипник сам упирается в «ребро» заготовки и, следовательно, создает точное направление для фрезера.

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:

  • первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
  • во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
  • в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
  • четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
  • пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.


Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Виды фрез для фрезера

Ручной фрезер является незаменимой вещью в домашнем хозяйстве. Он, как и любой другой серьезный инструмент, имеет разнообразную оснастку, при помощи которой простые деревянные бруски становятся произведением искусства. Далее мы расскажем о наиболее востребованных на сегодняшний день видах фрез по дереву их назначении и применении.

Фреза пазовая по дереву имеет несколько модификаций:

  • прямая пазовая фреза. Обладает параллельными режущими кромками, которые во время вращения очерчивают собой поверхность в форме цилиндра. Эти фрезы предназначены для обработки прямых пазов. Ели умело сочетать их с копировальной втулкой, то получится аккуратно вырезать криволинейные плоские заготовки по шаблону. Размер этих фрез определяется диаметром и длиной режущей части
  • галтельная V-образная пазовая фреза. Она оставляет прямой паз с дном уголка. Такой профиль используется в качестве элемента декоративной резьбы или как специальная направляющая для передвижения, к примеру, ящика, что можно встретить в старой мебели
  • конструкционная пазовая фреза. Она предназначена для создания соединений, к примеру, «ласточкин хвост», или перевернутого Т-образного паза. Эта же фреза поможет получить обычные ящичные соединения для малонагруженных ящичков, типа шкатулок. Размер определяется наибольшим диаметром, углом наклона, а также высотой рабочей части
  • фреза для сращивания на микрошип, или «мышиный зуб». Такие фрезы используют в процессе сращивания длинных заготовок в длину. Однако существует и другое применение для таких фрез: они помогут присоединить пласти к торцу для получения декоративных эффектов или создать широкие щиты
  • фасонная пазовая фреза. Задача этой фрезы создать пазы с фасонными боковыми поверхностями. Естественно, с использованием параллельного упора или копировальной втулки эти фрезы могут справиться с обработкой кромок заготовки. Также некоторые из таких фрез вполне сгодятся для формирования больших по площади углублений, к примеру, отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и прочих аналогичных работ.

Наиболее универсальным инструментом для деревообработки можно назвать концевые фрезы по дереву. В магазинах представлено огромное количество моделей, которые предназначены для разнообразных работ, касающихся обработки различных сортов лесоматериалов и создания из неё разных конструкций. Однако, невзирая на универсальность этого вида фрез, подобрать подходящий и тоже время качественный вариант довольно проблематично. Концевая фреза похожа на сверло, которое фиксируется в шпинделе фрезерного станка. Сама фреза характеризуется наличием нескольких режущих кромок, расположенных сбоку или на торце. Чаще всего спиральная фреза по дереву изготовлена из высокопрочной стали. Кроме этого, чтобы гарантировать дополнительную защиту рабочую часть фрезы покрывают тефлоновым антипригарным покрытием.

Также спиральная фреза прекрасно подходит для «погружного» фрезерования. Спиральные фрезы отличаются незначительным износом, а также снижением ударных нагрузок на фрезерный станок.

Кромочная фреза по дереву бывает таких типов:

  • прямая кромочная фреза. Абсолютно все кромочные фрезы имеют подшипник, который в процессе работы совершает обкатку кромки детали. Отметим, что рабочая (режущая) часть находится выше или ниже подшипника. Прямые кромочные фрезы очень востребованы в процессе работы с шаблонами. Подшипник может располагаться сверху или снизу. Фрезы с нижним подшипником стоят дешевле, однако во время работы заготовка находится между шаблоном и фрезером, что не дает возможности осуществлять обработку в два прохода по глубине, тогда как с верхним подшипником это реально. К основным характеристикам этих фрез относится рабочая длина, рабочий диаметр, а также диаметр подшипника, который часто отличается от рабочего. Более удобно приобретать фрезы, у которых эти диаметры одинаковы, это облегчит создание и монтаж шаблона на заготовке
  • фасонная, или калевочная, кромочная фреза. Таких фрез существует большое разнообразие. Профиль кромки выбирается согласно внешнему виду изделия. Их размер зависит от высоты рабочей части, а также наибольшего диаметра и радиуса закругления, которое они совершают. При наличии нескольких закруглений в профиле, чаще всего указывается профиль самого крупного из них. Очень редко, попадаются регулируемые калевочные кромочные фрезы. В таких фрезах присутствует возможность настройки расстояния между рабочими частями
  • дисковая фреза по дереву. Она предназначена для выборки фальца. Главное отличие от прямых пазовых фрез в том, что дисковые базируются по кромке подшипником, вследствие чего выбираемый ею паз более точный по отношению к ребру заготовки. Однако и стоимость их выше, чем прямых пазовых. Чаще всего эти фрезы производятся регулируемыми для того, чтобы можно быть выбирать паз различной глубины или ширины. В наборе таких фрез присутствуют подшипники различного диаметра или стопка тонких фрез на оси, поэтому высота меняется разборкой фрезы и снятием лишних дисков
  • фигурные кромочные фрезы. На конце таких фрез находится подшипник, однако форма их кромок несколько сложнее, чем у фасонных кромочных, при большей высоте. Их используют для создания багета и в процессе обработки кромок филенок, плинтусов, а также фасадных рам. Бывают эти фрезы и без подшипника. С такой фрезой необходимо работать при помощи параллельного упора или копировальной втулки и шаблона
  • горизонтальные фигирейные фрезы. Они помогают в декоративном фрезеровании кромок филенок. В результате значительного диаметра, массы и усилия резания их производят только с 12-миллиметровым хвостовиком и использовать их можно лишь в столе, то есть при условии стационарного крепления фрезера. Попадаются такие фрезы, состоящие из двух режущих дисков и способные за один проход обработать обе стороны филенки.

Оказывается, купить фрезерный станок — это только полдела. Если же вы намерены полноценно работать с деревянными изделиями, то вам стоит приобрести еще и соответствующие и качественные фрезы, каждая из которых используется для реализации конкретных задач.

wood-prom.ru

Виды фрез по дереву для ручного фрезера

15.06.2016

Ручной фрезерный — незаменимый инструмент в домашнем хозяйстве. И у него, как у любого серьезного инструмента, есть разнообразная оснастка, с помощью которой обычные деревянные бруски превращаются в произведение искусства. Рассмотрим самые востребованные на данный момент виды фрез по дереву их назначение и применение.

Пазовые фрезы

Прямые пазовые фрезы

Они имеют параллельные режущие кромки, которые при вращении очерчивают собой цилиндрическую поверхность. Ими обрабатывают прямые пазы, а в сочетании с копировальной втулкой тонкие фрезы этого типа годятся для вырезания криволинейных плоских заготовок по шаблону. Размерность их определяется диаметром и длиной режущей части.

Галтельные V-образные пазовые фрезы

Они оставляют прямой паз с дном уголком. Подобный профиль применим как элемент декоративной резьбы или как некая направляющая для перемещения, например, ящика, что иногда встречается в старой мебели.

Конструкционные пазовые фрезы

Предназначены для изготовления соединений, например «ласточкин хвост», или перевернутого Т-образного паза.

Этой же фрезой можно получать простые ящичные соединения для малонагруженных ящичков, вроде шкатулок. Размерность их определяется максимальным диаметром, углом наклона и высотой рабочей части.

Начнем с обзора комбинированных рамочных фрез фирмы «Энкор».

Фрезы для сращивания на микрошип, или «мышиный зуб»

Обычно применяются для сращивания длинных заготовок по длине. Но таким фрезам можно найти и другое применение: присоединение пласти к торцу, чтобы получать декоративные эффекты или делать широкие щиты.

Фасонные пазовые фрезы

Как следует из названия, они предназначены для пазов с фасонными боковыми поверхностями. Разумеется, что при использовании параллельного упора или копировальной втулки ими вполне реально обрабатывать кромки заготовок.

Выбор таких фрез достаточно велик, а размерность определяется как наибольший диаметр, радиусы боковых выборок или выпуклостей и высота режущей части.

Два подробных видео сюжета, которые помогут определиться с правильным выбором фрез для ваших работ.

Некоторые из них пригодны и для изготовления углублений большой площади, вроде отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и других подобных работ.

Кромочные фрезы

Прямые кромочные фрезы

Все кромочные фрезы характеризуются наличием подшипника, который при работе обкатывает кромку детали. При этом рабочая (режущая) часть расположена выше или ниже подшипника. Прямые кромочные фрезы наиболее востребованы при работе с шаблонами, причем подшипник у них бывает верхний или нижний. Вторые дешевле, но при их использовании заготовка располагается между шаблоном и фрезером, что не позволяет вести обработку в два прохода по глубине (при верхнем подшипнике это возможно).

Приемы работы с кромочными фрезами — видео.

Подобные фрезы характеризуются рабочей длиной, рабочим диаметром, а также диаметром подшипника (он не всегда равен рабочему). Для большинства случаев удобнее выбирать фрезы, у которых эти диаметры совпадают, что облегчает изготовление и крепление шаблона на заготовке.

Фасонные, или калевочные, кромочные фрезы

Отличаются большим разнообразием. Выбор таких фрез диктуется только желаемым профилем кромки, который выбирают исходя из внешнего вида изделия.

Размерность их, как правило, определяется высотой рабочей части, а также наибольшим диаметром и радиусом закругления, которое они делают. Если закруглений в профиле несколько, то обычно указывается профиль наибольшего из них. Крайне редко, но встречаются регулируемые калевочные кромочные фрезы. У них можно настраивать расстояние между рабочими частями.

Дисковые кромочные фрезы

Предназначены для выборки фальца, но в отличие от прямых пазовых они базируются по кромке подшипником, отчего выбираемый ими паз точнее располагается относительно ребра заготовки. Правда, они и дороже прямых пазовых. Зачастую такие фрезы делают регулируемыми, чтобы выбирать пазы разной глубины или ширины. При этом в набор входят подшипники разного диаметра или стопка тонких фрез на оси, так что высота изменяется разборкой фрезы и снятием лишних дисков.

Как правильно выбрать фрезу. Советы начинающим фрезеровщикам в этом видео.

Фигурные кромочные фрезы

Они могут иметь на конце подшипник, но форма их кромок намного сложнее, чем у фасонных кромочных, а высота больше. Применимы для получения багета и обработки кромок филенок, плинтусов, фасадных рам. Без подшипника такие фрезы тоже выпускаются (20). В этом случае ими надо работать с помощью параллельного упора или копировальной втулки и шаблона.

Комбинированные рамочные, или контрпрофильные, фрезы. Они используются при обработке смежных кромок с целью создать части соединения рамок. Такие фрезы бывают и сборными.

Горизонтальные фигирейные фрезы

Предназначены для декоративного фрезерования кромок филенок. Из-за большого диаметра, массы и усилия резания они выпускаются исключительно с 12-миллиметровым хвостовиком и применять их можно только в столе, то есть при стационарном креплении фрезера. Иногда такая оснастка состоит из двух режущих дисков и способна за один проход обрабатывать обе стороны филенки.

Подобные фрезы имеют наибольший диаметр из всех, так что при выборе фрезерной машины стоит сразу подумать, будете ли вы делать филенки. Это соображение напрямую влияет на выбор инструмента по диаметру отверстия в его подошве.

Наборы фрез по дереву

Покупать фрезы поштучно дорогое удовольствие, проще взять целым набором. Он конечно дороже одной фрезы, но если те же фрезы купить отдельно то брать целым набором гораздо дешевле. О таких наборах мы и поговорим сегодня.

Какие наборы фрез по дереву существуют и сколько стоят — видео.

Компания «Диолд» предлагает множество наборов твердосплавных фрез. Мы расскажем о пяти.

  • Первый включает шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, которые оснащены нижним опорным подшипником. Хвостовик — 8 мм;
  • Во второй набор входит 12 фрез: две кромочные с радиусами 6,35 и 9,5 мм и с опорным подшипником; одна фигурная с двумя радиусами 4 мм и с опорным подшипником; три концевые диаметром 6, 12 и 16 мм; одна торцевая диаметром 12,7 мм; одна угловая (90 градусов) с наружным диаметром 12,7 мм; одна пазовая с радиусом 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая угловая (45 градусов) с опорным подшипником; одна пазовая (под «ласточкин хвост») с диаметром торца 12,7 мм и углом 14 градусов. Этот набор фрез будет полезен для начинающего столяра, так как им можно выполнять многие работы по изготовлению несложных предметов мебели;
  • Третий набор состоит из 16 предметов и похож на усиленный второй. Добавлены концевые фрезы диаметром 3 и 12,7 мм; пазовая с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм;
  • Четвертый комплект ориентирован на профессионалов — это 12 фрез усиленной конструкции со всеми функциями второго набора
  • Наконец, пятый набор похож на четвертый, но состоит из 20 фрез усиленной конструкции с большим разнообразием параметров и добавлением торцевой пазовой фрезы шириной 9,5 мм и диаметром 32 мм. Он тоже ориентирован на «профи». Кроме указанных, у «Диолд» есть еще 10 наборов, которые комплектуются фрезами в различных комбинациях.

Подробности работы с филенчатыми фрезами.

Виды фрез по дереву для ручного фрезера Ссылка на основную публикацию

obinstrumente.ru

Какие бывают виды фрез по дереву для ручного фрезера

Фрезеровка предоставляет практически неограниченные возможности по обработке заготовок. Формирование кромок, пазов и канавок различной глубины и формы – для каждой операции есть свои виды фрез по дереву для ручного фрезера, позволяющие выполнять работу максимально эффективно. Какие бывают фрезы по размерам, форме, конструкции и типам лезвий – вся нужная информация в одном обзоре.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги — втулки, в которых зажимается хвостовик:

  • Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
  • Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

Сборные

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

  • HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
  • HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Пазовые фасонные

Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.





Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Комбинированные универсальные

Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.





Пазо-шиповые

Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

Для изготовления вагонки

Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Фрезы фигирейные

Основное предназначение – декоративная обработка кромок деталей, предназначенных для создания филенок. Фигирейные фрезы оснащены подшипником, поэтому работать можно с прямоугольными и фигурными заготовками. Так как филенки это обычно крупные детали, то средний диаметр фрез составляет 50-70 мм – для их использования желательно использовать фрезеровальную машину мощностью от 1500 Ватт.

Фигирейные горизонтальные

Используется для частичной обработки филенки. Так как форма фрезы предполагает выборку, начиная от упорного подшипника – это не позволяет сразу же получить шип для вставки филенки в раму. Для его формирования требуется дополнительная обработка кромки.

Фигирейные горизонтальные двухсторонние

Значительно упрощают процесс работы, так как обработку детали можно выполнить за один проход фрезы, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.

Фигирейные вертикальные

В первую очередь такие фрезы применяются для изготовления плинтусов различной формы, но на практике их возможности гораздо шире – все зависит от того, как настроить и держать фрезеровочную машину. После обработки на заготовке образуется декоративное обрамление и шиповое соединение.

Это все основные разновидности фрез по дереву для ручного фрезера, но дополнительно надо учитывать, что каждая из них изготавливается в нескольких размерах, так что у профессионального столяра для их хранения должен быть отдельный шкафчик немаленьких размеров.

Использованы фото известного производителя фрез Энкор.

srbu.ru

Фрезы насадные, станочные

  • Втулка переход. для насадных фрез ф32х12,7мм, 2 шт
  • Втулка переход. для насадных фрез ф32х19мм, 2 шт
  • Втулка переход. для насадных фрез ф32х30мм, 2 шт
  • Фреза станочная профильная КРАТОН 1 09 07 023
  • Фреза станочная профильная КРАТОН 1 09 07 013
  • Фреза станочная профильная КРАТОН 1 09 07 012
  • Фреза станочная профильная КРАТОН 1 09 07 018
  • Фреза станочная профильная КРАТОН 1 09 07 005
  • Фреза станочная профильная КРАТОН 1 09 07 030
  • Фреза станочная профильная КРАТОН 1 09 07 026
  • Фреза станочная профильная КРАТОН 1 09 07 011
  • Фреза станочная профильная КРАТОН 1 09 07 024
  • Фреза станочная профильная КРАТОН 1 09 07 029
  • Фреза станочная профильная КРАТОН 1 09 07 016
  • Фреза станочная профильная КРАТОН 1 09 07 014
  • Фреза станочная профильная КРАТОН 1 09 07 007
  • Фреза станочная профильная КРАТОН 1 09 07 031
  • Фреза станочная профильная КРАТОН 1 09 07 025
  • Фреза фальцевая D74.6, d32, H6.4 мм 19359
  • Фреза станочная профильная КРАТОН 1 09 07 015
  • Фреза фальцевая D74.6, d32, H9.5 мм 19360
  • Фреза галтельная D82.5, d32, R6.4, h32.7 мм 19340
  • Фреза кромочная калевочная D76.2, d32, R3.2, h35мм 19330
  • Фреза станочная профильная КРАТОН 1 09 07 027
  • Фреза станочная профильная КРАТОН 1 09 07 036
  • Фреза станочная профильная КРАТОН 1 09 07 033
  • Фреза фальцевая D74.6, d32, h32.7 мм 19361
  • Фреза кромочная конусная D88.9, d32, h45.4мм, 30° 19349
  • Фреза станочная профильная КРАТОН 1 09 07 034
  • Фреза полустержневая D88.9, d32, R6.4, h40.6 мм 19345
  • Фреза станочная профильная КРАТОН 1 09 07 028
  • Фреза полустержневая D88.9, d32, R9.5, h47.8 мм 19346
  • Фреза фальцевая D74.6, d32, h39 мм 19362
  • Фреза галтельная D82.5, d32, R9.5, h39 мм 19341
  • Фреза фальцевая D74.6, d32, h45.4 мм 19363
  • Фреза станочная профильная КРАТОН 1 09 07 037
  • Фреза кромочная калевочная D95.2, d32, R19, h45.4мм 19348
  • Фреза станочная профильная КРАТОН 1 09 07 017
  • Фреза кромочная калевочная D88.9, d32, R6, h39 мм 19333
  • Фреза фальцевая D74.6, d32, h58.1 мм 19364
  • Фреза станочная профильная КРАТОН 1 09 07 020
  • Фреза станочная профильная КРАТОН 1 09 07 006
  • Фреза станочная профильная КРАТОН 1 09 07 019
  • Фреза комбинированная универсальная D111, d32, h45.4мм 19355
  • Фреза фигирейная горизонтальная D139.7, d32, h35.9 мм 19367
  • Фреза станочная профильная КРАТОН 1 09 07 008
  • Фреза микрошиповая D90.5, d32, h58.1мм 19357
  • Фреза станочная профильная КРАТОН 1 09 07 009
  • Фреза фигирейная горизонтальная D139.7, d32, h35.9 мм 19365
  • Фреза фигирейная горизонтальна D139.7, d32, h35.9 мм 19366

www.korvet.su

i-perf.ru

Фрезы для фрезерного станка по дереву – виды инструментов, их применение для дрели, ручного фрезера, станка

Отправить ответ

avatar
  Подписаться
Уведомление о
