Фото пила торцевая – как выбрать лучшую торцевую пилу по рейтингу? Для чего нужны ручные торцовки и торцово-усовочные пилы? - sk-amigo.ru

Содержание

принцип работы отрезного станка, выбор, популярные модели

Владелец столярной и мебельной мастерской должен иметь множество различных приспособлений для эффективного выполнения операций по обработке древесины. Среди прочего инструмента у него должны быть в наличии и торцовочные пилы по дереву. С их возможностями хорошо знакомы специалисты, имеющие непосредственное отношение к сфере изготовления половых настилов, оконных рам и дверных проемов. По их словам, это оптимальное решение для распиливания деталей под углом.

Сегодня всё реже можно встретить обычные ножовки в арсенале специалистов. Вместо них теперь используют торцовочные пилы. Главная причина их столь высокой популярности обусловлена их высокой эффективностью в работе со стружечным покрытием. Причём эти устройства активно применяются не только профессиональными мастерами-отделочниками, но и домашними умельцами.

Торцовочные пилы обладают не только массой полезных свойств, но и представлены в большом разнообразии вариантов. Основными их разновидностями являются ручные, стационарные и комбинированные модели.

Устройство инструмента

Торцовочные пилы — это небольших размеров устройства, которые жестко закрепляются на верстаках посредством винтовых крепежей. Станина верстака имеет литую конструкцию и поддерживает устойчивость оборудования при обработке крупных заготовок. В составе стационарного станка торцовочного по дереву можно обнаружить такие обязательные элементы, как рукоятка, электромотор, режущая головка и массивное основание. Если исходить из отзывов владельцев, то этот инструмент требует определенных навыков для эффективного решения возникающих задач, а также нуждается в тщательном обслуживании.

Предназначение

Пилы торцовочные используются преимущественно для выполнения таких операций, как распускание и торцевание досок. Эффективная работа инструментом возможна только при условии использования распиловочного диска определенного диаметра, который следует выбирать с учетом размера обрабатываемых деталей. Для торцовочных станков, предназначенных для домашнего использования, лучше всего приобрести диск диаметром 20 см. Хорошим решением являются и универсальные модели, в которых используются круги 25 см. Этот тип устройств предназначен для распускания досок.

Торцовочные пилы ручного типа — это узкоспециализированный инструмент. Он не подходит для распускания досок. Гораздо эффективнее его использовать для создания коротких резов. Устройства этого типа позволяют без особых усилий выполнять торцевание концов досок или срезать их под определенным углом. Как можно судить по многочисленным отзывам владельцев, этот инструмент может справиться с самыми сложными операциями древесины. Есть модели, которые укомплектованы специальными протяжными механизмами. Основное предназначение такого оборудования —

разрезание широких заготовок.

Функции гибридных моделей

Иногда возникают ситуации, когда нужно произвести обрезку или распускание досок. Для таких целей лучше всего использовать комбинированные отрезные пилы. Гибридные версии инструмента прекрасно справляются с несложными стандартными работами. Основными их рабочими элементами является резочный диск и расклинивающий нож.

Для того чтобы произвести с помощью этого инструмента распускание досок, в комплект к инструменту включён специальный стол для обрабатываемой заготовки. Гибридные пилы очень востребованы среди потребителей, которые хотят приобрести качественный станок для деревообработки по невысокой цене.

Как считают профессиональные мастера, гибридные модели торцовок не могут на равных конкурировать со специализированными, так как не в состоянии обеспечить высокую точность обработки и их нельзя назвать достаточно надежными.

Таким образом, гибридная модель не подойдёт владельцам, которые ищут недорогую альтернативу специализированным отрезным пилам по дереву.

Как выбрать нужную торцовку

Выбрать подходящую модель, удовлетворяющую целям использования, не так просто. При изучении различных моделей нужно только соблюдать ряд нехитрых правил:

Прежде чем идти в магазин, выясните, для чего вам нужна торцовка по дереву и в каких условиях будет проходить ее эксплуатация.
С особой тщательностью подходите к выбору распиловочных дисков. Для грубого реза лучше всего выбрать диски с крупными зубьями. Мелкозубчатые диски подойдут на случай, если вы захотите делать чистовые распилы.

Приобретаемый инструмент должен быть безопасным. Поэтому советуем отдавать предпочтение лишь тем моделям, в оснащении которых имеется специальный защитный кожух.
Если вы хотите обзавестись мобильной торцевой пилой по дереву, то искать подходящую модель вам стоит среди линейки малогабаритных и нетяжёлых устройств.
Важной характеристикой, которую нужно учитывать при выборе станка, является эргономичность пилы. Речь идет о таких параметрах, как мощность и скорость вращения диска. Для использования в бытовых целях лучше всего подойдут модели с небольшой мощностью. А вот на скорость вращения диска можно не обращать особого внимания, так как у всех моделей она одинакова.

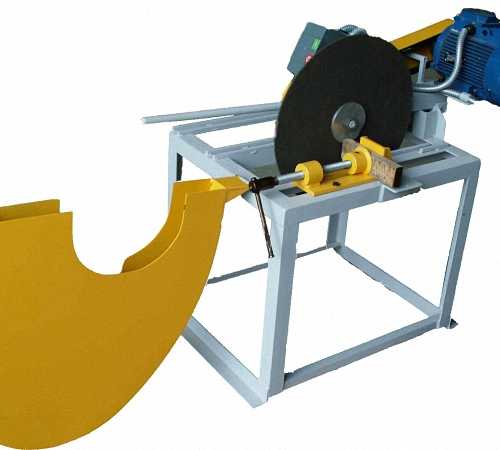

Отрезная пила по дереву своими руками

Если владельцу для домашнего использования нужен высокопроизводительный инструмент для распускания и торцевания досок и необходимо сэкономить, то можно рассмотреть возможность его изготовления своими руками. Об этом стоит в первую очередь задуматься тем мастерам, которые имеют немалый опыт в этом деле и хорошую подготовку. Прежде всего, нужно подготовить необходимый инструмент для работы:

комплект напильников;
сварочный аппарат;

уголок;
стальной лист;
двигатель от болгарки мощностью не менее 2,2 кВт, работающий со скоростью 2800 оборотов в минуту.

Для создания отрезного станка необходимо выполнить ряд этапов:

Начинается рабочий процесс с изготовления станины. Без неё обойтись никак не получится, так как торцовочный станок — весьма громоздкий инструмент.
В качестве основы для станины можно использовать металлический уголок и стойки от железной кровати.
Из стального листа нужно изготовить рабочее основание. При помощи напильника нужно обработать ее края.
Для будущей пилы понадобится маятниковая стойка, для изготовления которой используют швеллер.
Готовую стойку нужно установить на стальной лист. Причём важно правильно подобрать высоту, которая должна составлять 800 мм.
Электродвигатель устанавливают на специальную подставку, которая будет перемещаться при помощи шарниров.
В завершение останется только закрепить к самодельной отрезной пиле короб, который защитит мастера от стружки.

В качестве главного рабочего узла отрезного станка выступает распиловочный диск, который должен иметь диаметр 42 см. Как отмечают пользователи самодельных отрезных пил, это прекрасная возможность сэкономить на приобретении фирменного инструмента, который часто обходится дороже, чем изготовленное своими руками устройство.

Подводя итоги

Торцовочная пила по дереву — один из самых востребованных инструментов не только в промышленности, но и в бытовом хозяйстве. Однако важно понимать, что он относится к классу узкоспециализированного оборудования, которое идеально подходит для выполнения таких операций, как торцевание и распускание досок. Поэтому использовать его для выполнения других задач нежелательно.

Выбирая это оборудование для домашней мастерской, необходимо помнить не только про цели использования отрезной пилы, но и условия эксплуатации. Всё это в дальнейшем поможет правильно выбрать пильный диск, чтобы наиболее эффективно и с меньшими временными затратами выполнять операции по обработке изделий из древесины.

Торцовочная пила

tokar.guru

видео-инструкция по монтажу своими руками, особенности комбинированного инструмента для резки металла, пластика, цена, фото

Все фото из статьи

На первый взгляд может показаться, что комбинированная торцевая пила для резки металла + дерева + пластика в домашнем хозяйстве является роскошью. В действительности даже для высококлассного профессионала выполнение точного углового реза при помощи ручной ножовки или болгарки достаточно проблематично. В случае же когда предстоит большой объем отделочных работ и сделать их нужно качественно, без торцовки обойтись практически невозможно.

Данный вид инструмента нельзя назвать исключительно профессиональным или только любительским. Четкой границы здесь просто не существует, поэтому выбор того или иного агрегата, у неподготовленного человека зачастую вызывает серьезные затруднения. Для своих подписчиков профессионалы нашего сайта провели подробный анализ этой темы и подготовили ряд основополагающих рекомендаций.

Фото торцовочной пилы.

Кому и зачем нужна торцовка

Данный инструмент не стоит путать с циркулярной пилой. Если главное назначение циркулярки — это вертикальный, либо горизонтальный роспуск деревянного бревна, доски или бруса, то торцевая пила рассчитана на точный высококачественный срез под определенным, фиксированным углом. Причем эти агрегаты могут работать не только с деревом, но и с пластиком или металлом.

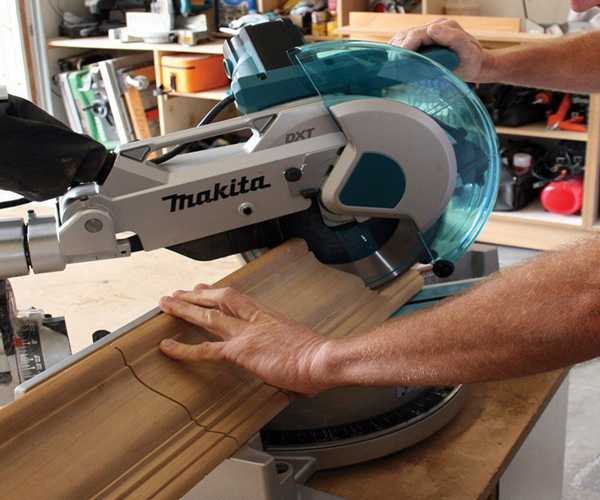

Резка галтелей.

Область использования таких аппаратов достаточно широка. Чаще всего они применяются для обработки дерева. Оконные рамы, двери, разного рода подрезка плинтусов, точная стыковка бруса, а также подгонка галтелей, молдингов или фальшколон делается исключительно торцевой пилой. Строительство дома из бруса не стоит даже начинать, если у вас нет этого инструмента.

При изготовлении так полюбившихся всем пластиковых оконных рам, дверей и других подобных конструкций, качественная подгонка профиля невозможна без торцевой пилы. Предприятия, специализирующиеся на изготовлении сложных металлических каркасов из профилированной трубы, используют торцовки для точной подрезки и стыковки профиля. И это лишь часть возможностей этих агрегатов.

Портативные аппараты.

Совет: если вы хотите заняться профессиональной облицовкой или строительством, то в арсенале любой мобильной строительной бригады обязательно должна быть торцевая пила.
Без нее у вас просто не получится выполнить работы на должном уровне и ваш бизнес может пошатнуться.

Основные узлы агрегата

Вся конструкция состоит из 2 основных узлов, это станина на которой базируется стол для заготовок и собственно сама подвижная головка с режущим диском.

Что касается станины с поворотным столом, то это две детали, объединенные в единый узел. Станина оборудуется одной или несколькими направляющими, с помощью которых фиксируется заготовка. Подвижный стол обеспечивает изменение угла резки без переустановки самой заготовки.

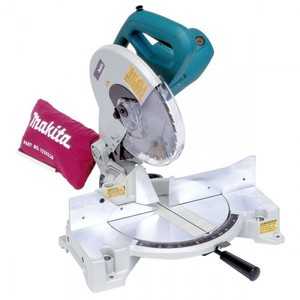

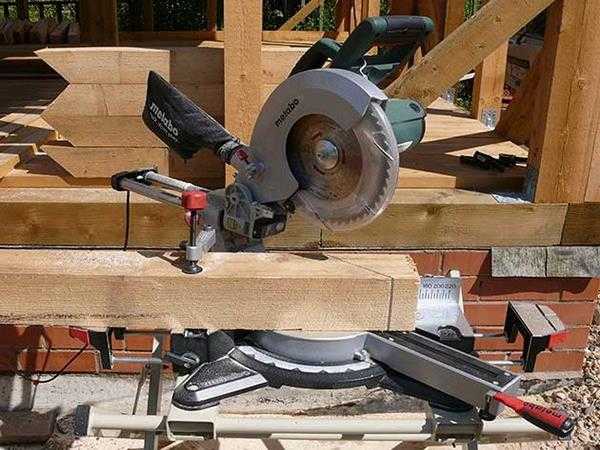

Универсальная торцовочная пила.

Режущий диск, вместе с электродвигателем базируется на подвижном столе. На станине обязательно закреплена точно отградуированная шкала, благодаря которой можно быстро установить и зафиксировать своими руками нужный угол вертикального реза.
Но на этом не заканчиваются возможности агрегата. В большинстве современных моделей предусмотрено изменение угла наклона головки относительно горизонта. В дешевых аппаратах диск устанавливается лишь в 2 фиксированных положениях 30º или 45º. Более продвинутые агрегаты имеют широкую, точно отградуированную шкалу, с возможностью установки головки под любым углом.
Выпускаются модели с так называемым протяжным механизмом. Такое полезное приспособление позволяет выполнять рез не только в вертикальной или наклонной плоскости, но и по горизонту, двигая головку к себе или от себя на длину направляющих.

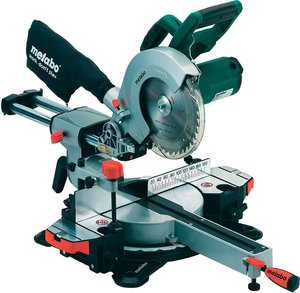

Агрегат с протяжным механизмом.

Важно: некоторые производители выпускают универсальные модели, в которых распиловочный стол может трансформироваться сверху на головку с режущим диском.
По сути, получается облегченный вариант циркулярной пилы.

Варианты реза.

На что обратить внимание при выборе агрегата

Как уже упоминалось ранее, четкой границы между профессиональными и любительскими моделями не существует. На данный момент основополагающим фактором, как правило, является цена торцовочной пилы.

Но и здесь не все так просто, в узконаправленной нише, каковой и является торцовочная пила, большое значение имеет имя производителя. Зачастую лучше взять скромный, но проверенный аппарат от надежной фирмы, нежели торцовку с большим количеством функций от неизвестного производителя.

Нормальная работа зависит от двух факторов:

качество самого аппарата;
правильный подбор диска.

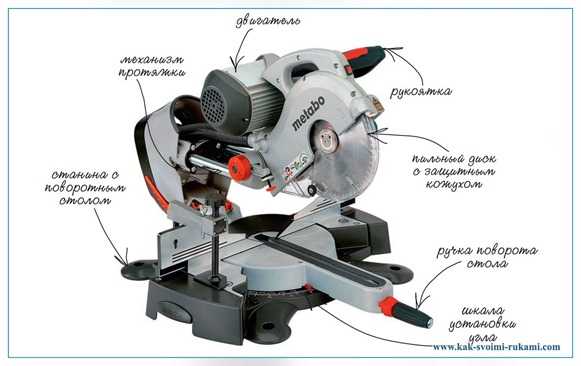

Основные узлы агрегата.

Выбор механизма торцовочной пилы

Естественно, перед походом в магазин, следует четко определиться, для каких конкретно целей приобретается данный инструмент. Если вам нужна торцовка для домашней мастерской и включать вы ее будете от случая к случаю, то нет необходимости выкладывать большие деньги за сложный, высокоточный агрегат. Зачастую инструкция к таким аппаратам рассчитана на профессионалов и не факт, что вы в ней досконально разберетесь.
Совсем другое дело, когда аппарат покупается для установки в производственном цеху или под нужды мобильной строительной бригады. Здесь следует в первую очередь смотреть на имя производителя и только потом на количество функций. Дело в том, что на производстве аппарат будет работать каждый день и по многу часов. Выдержать такую нагрузку способны только действительно качественные машины. Ведь согласитесь, остановка производства обойдется дороже, чем покупка качественной торцовки.

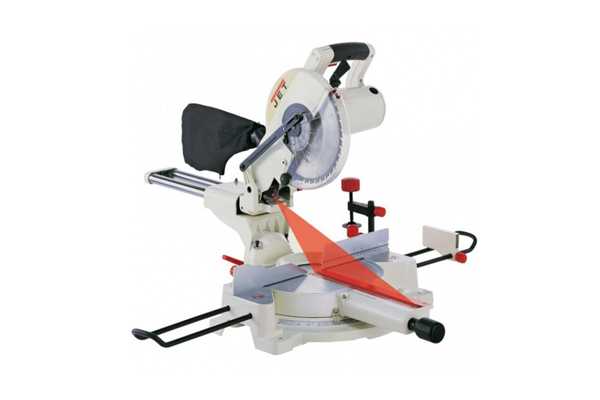

Агрегат с лазерной подсветкой.

Совет: не последнюю роль играет величина гарантийного срока эксплуатации, а также наличие и доступность фирменных пунктов технического обслуживания.
Эта информация за пару минут берется из всемирной паутины.

Следующим немаловажным фактором, на который нужно обратить внимание, это спектр профильных дисков, которые можно установить на конкретную модель аппарата. В данном случае мы говорим о диаметре. Для домашней мастерской вполне достаточно режущей головки, рассчитанной на диск до 200 мм. Профессионалы, как правило, работают дисками 210, 250 или 305 мм.
Практически все агрегаты подобного плана считаются переносными. Но масса и габариты у них могут существенно отличаться. Оба эти показателя важны не только с точки зрения транспортировки, но также и в плане эксплуатации.

Шкала для настройки.

Ведь если вы планируете обрабатывать профилированные металлические трубы или объемный, тяжелый клееный деревянный брус, то легкая, пусть даже и очень качественная торцовочная пила для этого плохо подходит, здесь нужна мощная станина, с возможностью стационарного закрепления.
Но вместе с тем скромные габариты совсем не говорят о такой же малой мощности. Двигатели в 1,5 – 2 кВт, способны быстро и качественно справиться с любой работой.

Высокоточная аппаратура.

Важно: зачастую мощность двигателя и количество оборотов неразрывно связаны.
Для выполнения грубых работ подойдет любой аппарат, но если важны точность и качество реза, следует брать машинки с высокими оборотами.
Вполне приемлемым вариантом является 4 – 5 тысяч оборотов.

Сам двигатель, который приводит в движение диск, может быть асинхронным или коллекторным. Асинхронный тип считается более долговечным и менее шумным в работе. Зато коллекторный вариант не требует такого тщательного ухода за собой.
Как известно пусковые токи во много раз превышают рабочие, поэтому нелишней будет функция плавного запуска агрегата. Она особенно актуальна для эксплуатации в частных домах, где зачастую проводка не рассчитана на большую нагрузку и может сгореть.

Портативный аппарат с подвижной головкой.

Некоторые модели комплектуются устройством быстрого и плавного торможения, что очень удобно, а главное более безопасно.
Любой подобный агрегат обязательно должен оснащаться защитой от внезапного, не запланированного включения. Также желательно чтобы имелось устройство аварийного отключения при перегрузках или перепадах напряжения в сети.

Совет: исходя и опыта, можем сказать, что на моделях имеющих функцию ограничения глубины реза намного удобнее работать.
Цена у них несколько выше, но зато вы сможете делать выборку пазов и работать с деталями строго ограниченной толщины.

Детальный разбор узлов.

Сам электродвигатель может размещаться как непосредственно на режущей головке справа, так и немного позади аппарата. В первом случае аппарат будет более функциональным, а во втором, увеличивается обзор.
Передача может быть как зубчатой, так и ременной. Зубчатый редуктор, как правило, используется на мощных, высокооборотных агрегатах, так как он полностью исключает проскальзывание диска. Зато торцовки с ременной передачей обладают гораздо более низким уровнем шума, и практически полностью исключается вибрация диска. Аппараты с ременной передачей считаются более долговечными.
Как отечественные, так и импортные модели сейчас часто оборудуются лазерной системой прицеливания диска. Или специальной подсветкой, при которой тень от вращающегося диска точно падает на место реза. Для выполнения качественной резки дерева это весьма полезная функция.

Аппарат с верхним распиловочным столом.

Разновидности дисков

Диски классифицируются по нескольким критериям. Прежде всего, это внутренний и наружный диаметр. Здесь все просто, внутренне крепежное отверстие может быть 25 или 30 мм. По наружному диаметру размеров существует несколько, но максимум составляет 305 мм.

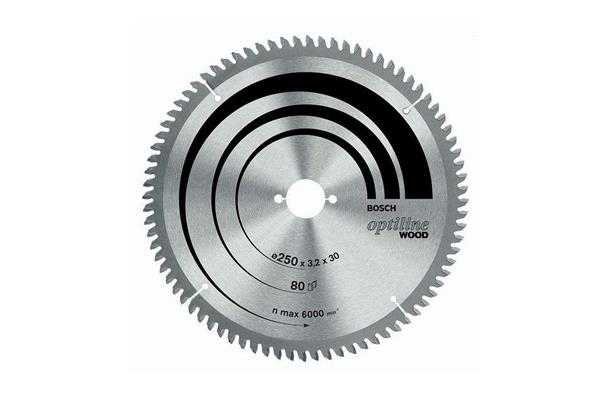

Универсальный диск для высоких оборотов.

Более важным параметром считается величина и конфигурация зуба на полотне. Диск с крупным зубом предназначен для грубой работы с деревом. Даже при больших оборотах у вас вряд ли получится сделать чистый рез по ламинированной, лакированной или окрашенной поверхности, для этого существуют диски со средним или мелким зубом.

Вообще все диски делятся на три вида. Это изделия, предназначенные для осуществления продольного реза, поперечного реза, а также для чистового распила. Чистовые диски идут только с мелким зубом и считаются универсальными. При высоком качестве стали, на больших оборотах, они могут с успехом резать не только древесину, но и пластик или тонкий металл.

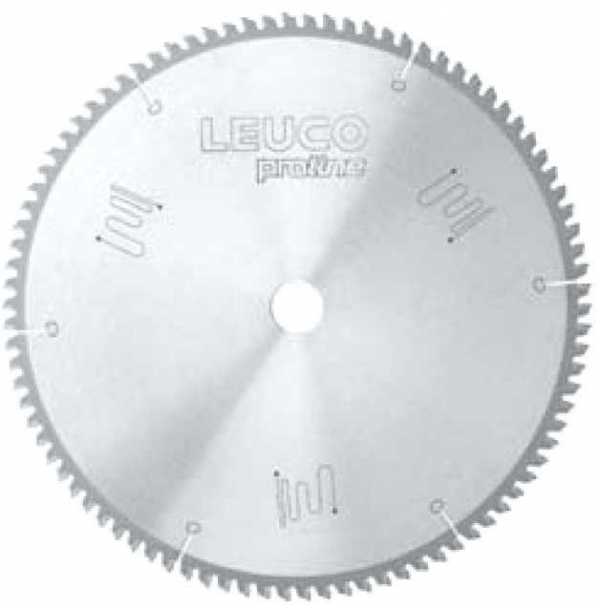

Диск с пропилами.

Для больших нагрузок и длительной работы выпускаются специальные диски. На таких изделиях имеются глубокие сквозные пропилы от края к центру. Длина пропила и величина зазора зависит от вида обрабатываемого материала.

Разрезы компенсируют температурные деформации и снижают уровень шума. Благодаря такой оригинальной конструкции диск безболезненно выдерживает многочасовые нагрузки на любом материале.

Безопасность прежде всего

Работа с любыми режущими и особенно вращающимися агрегатами требует обеспечения особых, усиленных мер безопасности. Здесь как в правилах дорожного движения, лучше лишний раз повторить, нежели потом пострадать.

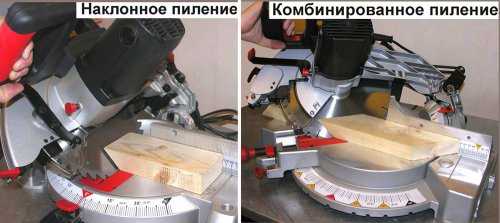

Варианты распилов.

Если вы не имеете опыта работы на станке, нелишним будет потренироваться перед выполнением ответственных операций. В любом месте можно найти обрезки материала, на которых можно «набить руку».

Изначально заготовка ставиться и четко фиксируется на распилочном столе. После чего включается двигатель пилы. Приступать к резу можно только после полного набора оборотов, вы это поймете по звуку.

Важно!
На каждом столе визуально обозначены зоны, в которые нельзя совать руки.

Если вы желаете получить красивый и качественный рез, то нажим должен быть плавным и равномерным, без рывков. Не следует пытаться работать, скрестив руки или менять руки местами. То есть если положено держать заготовку левой рукой, а двигать режущую головку правой, значит нужно так и делать.

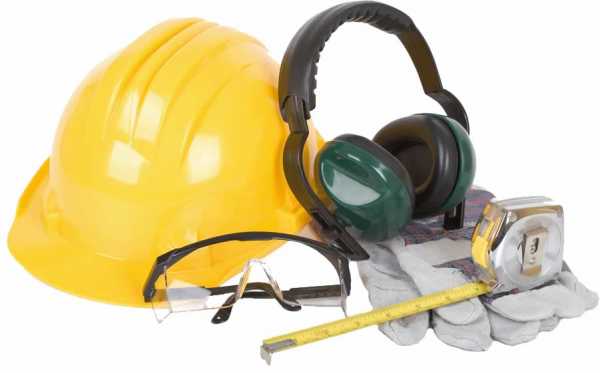

Средства защиты.

Несмотря на наличие качественных защитных кожухов, от всех вращающихся агрегатов разлетается стружка или опилки, причем вылетает она на большой скорости и способна нанести серьезную травму глазам. Поэтому прежде чем включать аппарат наденьте защитные очки.

Совет: некоторые известные производители оснащают свои аппараты подвижным кожухом, который прикрывает диск во время холостого хода.
Но стоит вам нажать на рукоятку и начать движение головки, кожух автоматически сдвигается. Такое нехитрое приспособление спасло множество людей от серьезных увечий.
Поэтому если есть возможность купить, жалеть деньги на эту опцию не стоит.

Технические характеристики разных агрегатов.

На видео в этой статье дан обзор торцовочных агрегатов.

Вывод

Хотя комбинированная торцевая пила вещь достаточно дорогая, экономить на производителе не стоит. Признанными лидерами в этой области являются Bosch и Makita.

Не отстают от них DeWalt, Metabo и Hitachi. Из отечественных агрегатов мы бы посоветовали марку «Корвет». В общем, на рынке есть из чего выбрать, главное знать, что именно вы хотите.

Работа на профессиональном оборудовании.

rubankom.com

Недорогие Торцовочные пилы рейтинг: фото, характеристики, цены, отзывы

Достоинства

Соотношение цена/качество лучше, чем у более именитых и дорогих конкурентов. Крепкий середнячок. Ручка опускания диска расположена горизонтально, это намного удобнее, чем вертикально. Влазят диски 216х30 помимо родных 210х30.

Недостатки

Нет сетевого выключателя, приходится дергать из розетки постоянно. Коротковатая струбцина. Кнопки включения лазера и блокировки шпинделя находятся в неудобном месте. При попытке включить лазер в слепую, пальцами сшибаешь крышку батарейного отсека. Лазер от батареек, а не от сети. Наклон только в одну сторону, но это в принципе мелочь

Комментарий

По качеству лучше Хаммеров, Штурмов и иже с ними.
Требует настройки, впрочем как и практически все торцовки, даже дорогие.
В одну сторону угол вместо 45, 48 градусов. В другую сторону 42 градуса.
Наклон тоже с ошибкой в пару градусов.
Лазер изначально показывает верно только точку захода диска, сама линия не совпадает с местом реза, нужно настраивать.Настроить можно всё.
Глубину опускания пилы, поворотную и наклонную шкалы, указательные флажки, лазер.
Некоторые положения при повороте стола фиксируются со щелчком, 15, 30, 45 градусов.Как и у всех торцовок с прямым приводом, абсолютно ровный рез получить не удается. Полградуса, градус, да уведет.
Тому виной биение вала двигателя, очень малое, но есть.
Впрочем, для столярки такая точность и не требуется.Огорчила крепежная струбцина, что идет в комплекте.
Устанавливается может как справа, так и слева.
Нужно было сделать по два места ее установки с каждой стороны или сделать струбцину длиннее.
Длинную заготовку я и руками на столе удержу, а вот огрызок, сантиметров 10-15 длиной, пальчики уже находятся в опасной близости от диска, а струбцинкой прижать заготовку к столу нет возможности, слишком короткая.Наклон пилы нужно было сделать вправо, а не влево.
Пила для правшей, заготовку держишь левой рукой, ручку пилы правой.
При наклоне пилы стол перегораживается диском, заготовку приходится держать правой рукой. А левой то неудобно жать две кнопки и опускать пилу.Кнопку блокировки шпинделя чего было бы не сделать с обратной стороны, чтобы не приходилось ее нащупывать пальцами.
В принципе диски меняю нечасто, так что к серьезным недостаткам не отношу.Сильно пылит, как и все торцовки.
Пружины не прикрыты, всё остальное тоже.
После работы вычищать пыль изо всех закоулков утомительное занятие.
Впрочем это у всех торцовок так.В общем и целом пила ничуть не хуже своих дорогих собратьев на буквы М, М и Б, стоящих раза в два дороже.

best-top-10.ru

Лучшая торцовочная пила — какая она? | Своими руками

Из энциклопедии строителя…

ТОРЦОВОЧНАЯ (УСОВОЧНАЯ) ПИЛА — стационарный отрезной инструмент, разновидность дисковой пилы, применяемая для распиловки материалов под различными углами Настраивается поворотом площадки и рабочей части с диском над станиной, за счет чего происходит рез по заданному направлению. Среди материалов, которые можно обрабатывать торцовочной дисковой пилой, — древесина, а также композиты на ее основе: ламинат, оргалит, OSB и прочие. Инструмент прекрасно режет лепной декор из вспененного полиуретана, пластик, алюминиевый профиль.

Зачем нужна торцовочная пила?

Настал черед ремонта квартиры или отделки любимого дома? Красота обычно в мелочах, так что кривые стыки плинтусов и наличников не пройдут. Значит, требуется инструмент, обладающий высокой точностью и аккуратностью пропилов, — торцовочная дисковая пила.

В большинстве своем домашние мастера знакомы с пильным инструментом, не отличающимся высокой точностью и качеством реза. В ходе садовых работ, заделывания дыр в заборе или строительства скамейки не требуется отпиливать, что называется, «тютелька в тютельку». Наиточнейшая раскройка материала чаще происходит в столярных мастерских.

Но когда речь идет о таких серьезных задачах, как, например, укладка паркета или паркетной доски, замена дверей, тогда в комплект к молотку с шуруповертом понадобится торцовочная дисковая пила. Только с ее помощью операция «замерил, отпилил, прикрепил» выйдет оптимальной по времени и по исполнению. Альтернатива типа стусла с ручной пилой или лобзика хороша для единичных случаев.

Ссылка по теме: Двухмаршевая лестница своими руками

Поперечный распил

На первый взгляд, поперечный распил является простейшей операцией. Однако если перед вами дорогой и твердый материал, задача усложняется. Представьте себе дубовые наличники и доборы с рельефным рисунком, которыми следует отделать коробки всех межкомнатных дверей в доме или в квартире. Причем аккуратные, без сколов и заусенцев пропилы под 45° не самый сложный вариант в ремонте. Углы встречаются и нестандартные, и разные в разных плоскостях, так что не сразу даже понятно, как их лучше оформить. Порой мастера делают прирезку, пробники из куска дешевого соснового плинтуса, и лишь найдя оптимальную конфигурацию, приступают к чистовой работе.

Основные характеристики торцовочной пилы

Грамотный выбор инструмента происходит по параметрам. Поэтому, естественно, необходимо представлять спектр предстоящих работ. Так, в зависимости от толщины обрабатываемого материала, можно подобрать пилу «с протяжкой» или без. В случае оформления сложных углов поинтересуйтесь всеми возможностями настройки и контроля. Ну а если предстоит резка твердых пород древесины, желательно работать с торцовочной пилой, у которой имеется электронная регулировка оборотов двигателя.

Удобная рукоятка, надежный защитный кожух, который снимается и одевается автоматически, удобные фиксаторы поворота, активируемые одним пальцем, наличие лазерного указателя — есть множество нюансов, по которым и стоит выбирать инструмент. Расскажем подробнее.

Необходимая мощность торцовочной пилы

Чем выше мощность, тем выше производительность, чище рез, но больше вес и габариты инструмента. Как правило, диаметр режущего диска также находится в прямой зависимости от мощности. Понятно, что для распиловки толстого материала нужна более крупная оснастка. Поэтому одно дело напилить плинтусы, и совсем другое — работать с брусом или половой доской.

Универсальная (или комбинированная) торцовочная пила умеет резать как поперек заготовки, так и вдоль нее. По сути объединяет в себе торцовочную и циркулярную пилу. Комбинированные модели оснащаются верхним разделочным столом.

Если объемы работ велики, стоит выбирать среди профессиональной линейки инструментов. Двигатели пил бытовой категории не рассчитаны на продолжительную нагрузку. Хотя по основным рабочим характеристикам некоторые бытовые модели мало отличаются от профессиональных.

Глубина реза торцовочной пилы и его ширина

Глубина и ширина реза являются одними из основных характеристик торцовочной пилы. Они зависят от диаметра диска и от конструкции инструмента. Глубина реза не может быть больше радиуса диска, вернее, она всегда меньше его значения. Глубина реза под углом окажется всегда меньше глубины реза по вертикали. А имеющиеся в инструменте ограничители глубины реза позволят выбирать паз, а также производить иную обработку заготовки.

Допустимая ширина пропила с характеристиками диска может быть и не связана. Она ограничивается параметрами механизма протяжки, если он имеется, например направляющих штанг или рычажных узлов. Такой инструмент носит название «торцовочная пила с протяжкой».

Диски для торцовочной пилы

Как правило, ведущие производители предлагают стандартные диски для всех моделей ручных и стационарных дисковых пил. Диски различаются диаметром, посадочным отверстием, типом и количеством зубцов, материалами изготовления, и даже толщиной. (Тонкие диски рекомендуются для распила ценных пород дерева.) Фирменная оснастка за счет высокого качества конструкции и материалов характеризуется низким уровнем вибрации и шума, хорошим удалением стружки, точностью пиления и стойкостью к коррозии.

Материал изготовления дисков — термообработанная сталь с композитными (твердосплавными) напайками.

Зубья торцовочных дисков – какие зачем

Диски с малым количеством зубьев пригодны для быстрой и грубой резки мягкой древесины (хвойные породы) и фанеры.

Трапециевидные зубья берут любые породы дерева, пластики, композиты.

Зубья с твердосплавными напайками из сплава кобальта и карбида вольфрама нужны для работы с древесиной твердых пород. С ними рез получается более ровным, и служат они дольше. Заточку сохраняют в 10 раз дольше обычного диска.

Напайки АТВ (Alternate Top Bevel) рекомендуются для резки шпона, фанеры, ДСП, твердых древесных плит. Вершины с переменным скосом — то на одну, то на другую сторону — или разнонаправленные зубья дают чистый рез без сколов.

Напайка «тройная стружка» рекомендуется для резки пластика, ламината. За ведущим скошенным зубом идет плоский зачищающий зуб, который убирает уголки, оставшиеся с обеих сторон материала.

Комбинированный диск — на несколько скошенных зубьев на нем приходится один зачищающий, за счет чего рез получается чистым.

Тонкие диски рекомендуются для распила материала из древесины ценных пород
Торцовочным пилам по зубам поперечные распилы разной сложности, от простого вертикального до выборки паза. Двухлинейный лазер позволяет сразу отмечать ширину паза, что значительно облегчает работу

Читайте также: 10 самых нужных инструментов в мастерской

Оснастка торцовочной пилы

Для разных материалов и разных требований к качеству распила потребуется разная оснастка. Пильные диски производят разного диаметра. Да и зубцы на них отличаются — размером, шагом, формой… Есть трапециевидные, разнонаправленные, с плоской вершиной, с напайками из упрочняющих материлов и без. Мало того, на одном диске могут быть зубья разной формы.

В общем же, чем больше диаметр диска, тем больше на нем зубцов и, стало быть, меньше нагрузка на каждый из них. Поэтому большие диски служат дольше. Прорези на теле диска обеспечивают хорошее охлаждение и предотвращают вибрацию и шум. Диски с минимальным количеством зубьев используют для продольного реза по дереву, для поперечного реза — с максимальным.

На полотне диска всегда имеется маркировка его размеров и максимальной скорости вращения, показывающая совместимость оснастки с инструментом, а также указывается направление вращения, артикул и прочее.

Упор, еще упор

Всевозможные упоры, встроенные струбцины, служат для того, чтобы надежно зафиксировать заготовку. Для работы

с длинными деталями предусматриваются дополнительные опоры и возможность расширения станины, например складные подставки.

Круглая поворотная площадка легко поворачивается, позволяя точно установить угол. Для задания самых распространенных значений имеются специальные пазы с защелкой, и их устанавливать не требуется, что ускоряет работу.

Ссылка по теме: Каркасный дом своими руками – как построить недорогой по цене одноэтажный каркасный деревянный домик

Электронное управление пилы

Разброс цен на рынке торцовочных пил говорит о разнице в возможностях их электродвигателей, материалах изготовления, точности настроек и контроля. Так, современное оборудование комплектуется лазерным указателем: луч настраивают по толщине полотна, и он точно показывает линию реза.

Электроника применяется и для регулирования оборотов, позволяя поддерживать их оптимальное значение при работе с материалами разной твердости, особенно если она неоднородна. Блокировка двигателя при заклинивании диска предотвратит его преждевременный выход из строя. Функция плавного пуска не допустит перегрузки сети при включении инструмента. А электродинамический тормоз в кратчайший срок остановит диск после нажатия кнопки выключения. От наличия этих функций в итоге зависит качество и удобство обработки.

©Автор Т.Гронская

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Применение торцовочной пилы в строительстве дома – личный опыт Торцовка помогает построить дом своими…

Регулировка торцовочной пилы своими руками Как отрегулировать торцовочную пилу Несколько минут,…

Как правильно выбрать циркулярную дисковую пилуКак правильно выбрать дисковую пилу…

Стенд для торцово-усовочной пилы своими руками Как сделать мобильный стенд для…

Ручные пилы – главные разновидности и как ими правильно пилить Выбираем ручную пилу для мастерской…

Стол для торцовочной пилы своими руками (фото + чертежи) Как сделать стол для торцовочной…

Дачный стол из палеты своими руками: мастер класс Как сделать своими руками дачный…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

процесс сборки, фото и видео

Содержание: [скрыть]

Процесс сборки
Важные моменты

Торцовочный инструмент имеет небольшой вес, компактен. Эффективен как стационарный станок. Неподвижная фиксация заготовки позволяет выполнять качественные резы. Некоторые образцы торцовок включают приспособления для оптимизации углового распила, регулятор оборотов, позволяющий выбирать режим в зависимости от типа материала, необходимого качества обработки. Торцовочный агрегат можно изготовить самостоятельно.

Чаще всего пилу собирают из болгарки.

Для хорошей работы:

Исходный дисковый инструмент должен выполнять не менее 4500 оборотов в минуту.
Длина пропила — не менее 350 мм.

При необходимости болгарка, установленная на стол для торцовочной пилы, может демонтироваться, использоваться по прямому назначению.

Процесс сборки

Сначала делают стол, на котором будет установлен режущий агрегат. Каркас сооружают из металлического уголка по методу сварки. Сверху подставка накрывается толстым листом металла с продольным отверстием. Кромки станины обрабатываются напильником.

Пила из болгарки монтируется на ось. Это позволяет торцевать заготовки под углом. Фиксируют поворотный механизм путем его установки на подшипник диаметром 150 мм. Закрепляют конструкцию механизмом, соединенным с осью. Ось время от времени смазывают для исключения возникновения скрипа, излишнего трения.

Для торцевания заготовок под определенным углом в момент сборки пила снабжается ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от друга. Если этого не сделать, будет люфт, пострадает точность реза.

При работе необходимо следить за тем, чтобы внутрь подшипника не попадали опилки: это может привести к быстрому износу механизма, вращение диска будет затруднено. Для дополнительной защиты нужно использовать смазку.

Наиболее эффективна для обработки древесины торцовка с протяжкой, амортизатором. Лучше выбирать образцы, установленные на грузовых автомобилях: они более устойчивы к агрессивному механическому воздействию, выносливы. Деталь освобождают от масла, снабжают технологическими отверстиями, которые будут служить вентиляционными каналами. В качестве защиты от опилок, древесной пыли отверстия затягивают сеткой с мелким сечением ячеек.

Еще одна полезная опция торцевой циркулярной пилы — модуль плавного пуска. Благодаря ему при запуске станок не делает резких рывков. Принцип действия детали заключается в снижении оборотов на старте. В результате отрезной диск торцовки набирает ход постепенно. Самостоятельно собрать стабилизационный модуль сложно. Рекомендуется снять деталь с другого устройства или купить.

На заключительном этапе изготавливают щиток для защиты торцовочной пилы от попадания в рабочую зону резака сторонних предметов.

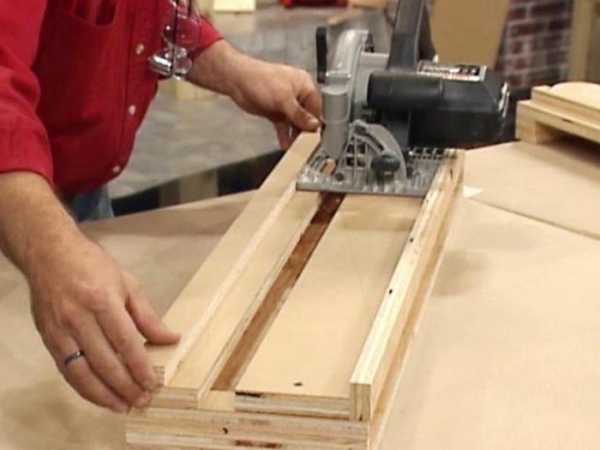

Если есть обычная дисковая пила, можно сделать подвижную каретку. Она проста в монтаже, собирается из фанерного листа, направляющих брусьев и крепежных элементов: болтов, шурупов.

Важные моменты

Станок при работе издает много шума.

Чтобы инструмент аккуратно выполнял намеченный рез при обработке торцов заготовки, нужно стараться максимально точно располагать болгарку относительно деревянных деталей. Отрегулировать размещение режущего элемента можно при помощи брусков, при этом тягу нужно зафиксировать болтом.

Торцовочный станок может быть установлен в гараже, мастерской, подвале, других местах. Главное, чтобы рабочая конструкция была прочно соединена с основанием.

Необходимо внимательно выбирать пильный диск. Он должен соответствовать специфике работ, характеристикам материала.

derevo-s.ru

устройство, принципы выбора и применяемые для работы диски

ГлавнаяСтатьиТорцовочная пила: устройство, принципы выбора и применяемые для работы диски

03.08.2017 / Автор: admin

Резка отделочных материалов под углом – задача, скажем прямо, не из легких, и практически у всех людей с ее решением возникают проблемы. А между тем, большинство отделочных материалов требует именно такой подход к своей установке, к примеру, вагонка, плинтусы, багеты и даже металлоконструкции, собираемые из профильной трубы. В общем, таких материалов много, и диагональную их порезку приходится решать, иногда даже с очень высокой точностью. В этой статье вместе с сайтом stroisovety.org мы изучим такой инструмент, как торцовочная пила, которая позволяет справиться с задачей диагональной подрезки. Мы ознакомимся с устройством этого инструмента, критериями оценки, что позволит приобрести подходящую для работы модель и разберемся с пильными дисками, используемыми вместе с этим инструментом.

Пила электрическая торцовочная фото

Торцовочная пила: устройство, назначение и возможности

Ручная торцовочная пила имеет узкое назначение, и распускать с ее помощью доски вряд ли у вас получится. Ее задачи немного другие – она может выполнять исключительно короткие резы. С ее помощью можно разрезать доску пополам, выровнять ее торец или же срезать конец доски под определенным углом. Вот, в принципе, и все, что она может, но, поверьте, это немало – другое пильное оборудование с такими задачами справляется намного хуже. Ах да, совсем забыл, что кроме древесины, в зависимости от используемой оснастки, торцовочная пила может работать с мягкими металлами, пластиком и при необходимости с тонколистовым железом, а вернее с профилем, изготовленным из него.

Возможности торцовочной пилы

Торцовочная универсальная пила имеет достаточно сложную конструкцию – состоит она из двух основных узлов, которые отнюдь не отличаются простотой конструкции. Это станина, на которой закреплен поворотный стол и подвижная режущая головка с закрепленным на ней мощным электрическим двигателем.

Станина с поворотным столом. Как правило, эти две части не могут обходиться друг без друга. На самой станине расположена направляющая, которая обеспечивает фиксированное положение заготовки. Сам же стол для торцовочной пилы может поворачиваться относительно направляющей в пределах 90˚ (45˚в одну сторону и 45˚ в другую сторону), обеспечивая таким способом простую подрезку заготовки в любом направлении без переустановки детали.

Режущая головка. Установлена непосредственно на поворотном столе – она изменяет свое местоположение вместе с ним. Для удобства в работе сбоку поворотного стола на станине нанесена градуированная шкала – совмещая метку стола с определенным значением градусов, можно производить резы под любым углом. И это еще не все – сама головка, а вернее ее режущая часть, может наклоняться влево и вправо, обеспечивая тем самым наклонный рез. В большинстве случаев этот наклон выполняется в одном или двух фиксированных положениях (30˚ и 45˚ в любую сторону). Также некоторые модели могут оборудоваться специальным протяжным механизмом. Торцовочная пила с протяжкой позволяет разрезать заготовки куда большей ширины, чем обыкновенный ее собрат.

Какую конструкцию имеет торцовочная пила

Электрическая торцовочная пила: нюансы и критерии выбора

Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.

Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей. Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы.

Торцовочная пила по дереву фото

Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала. Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.

Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.

Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.

Ну и последнее – это эргономичность, инструмент должен быть удобным в работе.

Как выбрать торцовочную пилу

Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.

Торцовочная пила универсальная фото

Диски для торцовочной пилы: в чем между ними разница

Различий между используемыми на торцовочной пиле дисками не так уж и много и основные из них – это посадочный и наружный диаметр, а также геометрия режущего зуба. Если с размерами дисков все более или менее понятно (посадочное отверстие может быть либо 25мм либо 30мм, а их наружный диаметр составлять 210, 250 и 305мм), то вот с геометрией зуба следует разобраться подробнее.

Следует обратить внимание на величину зуба – чем он крупнее, тем грубее будет рез. Диском с крупным зубом вряд ли получится чисто разрезать ламинированные, лакированные или окрашенные заготовки – для этих целей нужно приобретать диск с мелким зубом. Также мелкий зуб хорошо себя показал при работе с алюминиевым профилем. Вообще в этом отношении пильные диски для торцовочной пилы можно разделить на три вида: для продольных резов, для поперечных и для чистовых распилов, которые, как правило, являются универсальными.
Если речь идет о массовом производстве или работе с толстыми заготовками, нужно обратить внимание на наличие тонких прорезей на диске – по сути, это температурные компенсаторы, в задачи которых входит поддерживание стабильного размера диска при его нагревании. Кроме того, такие диски являются менее шумными.

Диск для торцовочной пилы фото

И в заключение несколько слов о предприятиях, которые производят торцовочные пилы по дереву. Лидерами в производстве практически всех электрических инструментов являются компании Bosch и Makita, и их торцовочные пилы не исключение. Также неплохо показали себя на практике инструменты Metabo, Hitachi, DeWalt. Если говорить об отечественных торцовочных пилах, то здесь можно отметить инструменты Корвет. В общем, выбирать есть из чего – главное только не просчитаться с возможностями.

Ручная торцовочная пила Бош фото

Вот, в принципе, и все, что необходимо знать относительно такого инструмента, как торцовочная пила. Приобретайте, используйте его и помните, что этот инструмент достаточно опасный – не забывайте про технику безопасности и при работе будьте всегда предельно собранными, а главное трезвыми!

Фотогалерея (8 фото)

www.sanyo-electric.ru

обзор, виды и характеристики торцевых пил

Каждый уважающий себя специалист отделочных или мебельных работ предпочитает, чтобы все выполняемые им манипуляции отличались профессионализмом и качеством. Но как же быть если требуется выполнить подгонку деталей с высокой точностью и таким образом, чтобы на месте распила не образовывались трещины и сколы? Решить данную проблему поможет торцевая пила, с выбором которой мы и поможем вам определиться.

Область применения торцовочных пил

Наибольшей популярностью данный инструмент пользуется среди мастеров мебельной промышленности и столяров. Основными операциями, для которых используются торцовочные пилы, являются:

распил различных элементов мебельных фасадов, изготовленных из дорогих пород древесины, требующих особой аккуратности и точности при работе с ними;
изготовление оконных рам;
производство различных декоративных элементов и рамок в мебельной промышленности;
обработка древесины и древесностружечных панелей;
прорезка пазов.
а так же распил других деталей для мебели (ДСП, МДФ, ДВП, АГТ профиль и т.д.), требующих максимальной точности и идеально ровных торцов

Однако прежде чем выбрать хорошую пилу, давайте рассмотрим основные моменты, на которые следует обратить внимание при покупке данного инструмента.

Критерии выбора

Первое, с чем стоит определиться при выборе торцовочной пилы – область её дальнейшего применения. Так, если вы не планируете использовать данный инструмент слишком часто и интенсивно, то не следует приобретать дорогостоящее профессиональное оборудование.

Для таких работ вполне хватит мощности и функциональности бюджетных моделей, выбрать которые можно в любом специализированном магазине.

Однако если предполагается использовать инструмент в промышленных целях или для изготовления дорогостоящих предметов мебели, рекомендуется купить более профессиональное оборудование, отличающееся повышенной мощностью и точностью реза.

Конструкция торцовочной пилы

Для того, чтобы выбрать именно тот инструмент, который оптимально подойдёт для выполнения необходимых работ, давайте сперва разберёмся с конструкцией и принципом работы дисковой пилы.

Основными узлами такого оборудования являются:

электромотор;
собственно пила;
рукоятка;
корпус.

Электромоторы подразделяются на коллекторные и асинхронные. Первые отличаются более высоким показателем крутящего момента, однако требуют регулярного технического обслуживания коллекторных щёток. Асинхронные же электромоторы, не имеющие щёток, работают с меньшим уровнем шума и служат несколько дольше, чем коллекторные.

Ещё одним критерием, на который следует обратить внимание при выборе торцовочной пилы, является тип передачи:

зубчатый
ременной.

Зубчатая передача исключает возможность проскальзывания в случае больших нагрузок. А ременная передача способна гасить вибрации режущего инструмента, что благоприятно сказывается на качестве реза.

Основание (станина) пилы зачастую изготавливается из алюминиевого или магниевого сплава, что существенно снижает вес инструмента и придаёт ему мобильности.

Регулировка стола

Для того чтобы выполнить рез под углом, необходимо повернуть стол. Как правило, современные модели дисковых пил имеют специальные фиксаторы, благодаря которым предоставляется возможность быстрой установки необходимого угла наклона стола.

Также, иногда производитель оснащает инструмент функцией наклона пильного диска, благодаря чему можно производить процедуру обработки заготовок, не изменяя положения стола.

Электроника

При выборе торцовочной пилы, не лишним будет обратить внимание на наличие функции электронной регулировки скорости.

Такая опция позволяет регулировать скорость вращения пильного диска непосредственно во время работы и устанавливать данный показатель в зависимости от вида обрабатываемого материала.

Стоит отметить, что при высокой скорости вращения, качество реза улучшается, однако существенно возрастает нагрузка на двигатель.

Пылеудаление

Наличие данной опции существенно облегчит проведение работ, так как производимая инструментом пыль и опилки удаляются в процессе обработки заготовки.

Специально для этих целей современное оборудование оснащается специальным патрубком, к которому можно подключить пылесос.

Выбор режущего инструмента

Основными параметрами, которыми следует руководствоваться при выборе пильного диска, являются его внешний и посадочный диаметр. Зачастую посадочный диаметр равняется 30 миллиметрам, тогда как внешняя его величина может варьироваться в пределах от 210 до 305 миллиметров.

При этом следует помнить, что определённая модель торцовочной пилы может работать с дисками конкретного диаметра, указанного в тех.паспорте.
Установка на устройство режущего инструмента большего диаметра может привести к выходу оборудования из строя.

Также следует учитывать материал, из которого изготовлен пильный диск, заточку и конфигурацию зубьев. От этих параметров напрямую зависит качество реза при различных операциях.

Так, один профиль зубьев идеально подойдёт для поперечного реза, тогда как для продольного следует выбрать режущий инструмент с зубьями другой конфигурации.

Теперь, когда вы знаете, на что следует обратить внимание при выборе дисковой пилы, вы сможете самостоятельно приобрести инструмент, который идеально подойдёт для выполнения требуемых вам операций.

ТОП рейтинг торцовочных пил

Ниже представлена таблица с наиболее распространенными топовыми моделями за 2015 год

Модель	Мощность двигателя, кВт	Число оборотов, об/мин	Диаметр диска, мм	Гориз.Угол поворота, град.	Вертик.Угол поворота, град.	Ширина/высота пропила под 90° мм	Ширина/высота пропила под 45° мм	Масса, кг
Metabo KGT 501 Комби	2	3620	250	45/45	45	210х60	154х45	45
Metabo KGT 300 Комби	1.8	3400	315	50/60	45	170х100	112х66	21
Makita LF 1000	1.65	2700	260	45/45	45	210×68	95×53	32
Makita LH 1040	1.65	4800	260	52/45	45	95×93	67×53	14
DeWalt D 27105	2	4000/3000	305	48/48	48	205×155	160×100	40
DeWalt DW 710	1	2850	250	45/45	45	135×50	90×32	24

mebsam.com

Фото пила торцевая – как выбрать лучшую торцевую пилу по рейтингу? Для чего нужны ручные торцовки и торцово-усовочные пилы?
