Как сделать светильник на солнечной батарее – схемы и пошаговая инструкция


Многие, наверное, задумывались о том, как осветить придомовую территорию так, чтобы было и уютно, и эстетично. Но ведь это дополнительные затраты на электроэнергию. Да и к тому же, чтобы подвести напряжение к каждому из уличных светильников, придется испортить ландшафт, прокопать канавы, в которые будет уложен кабель. Ну а висящие по воздуху провода от одного садового светильника к другому – это совсем некрасиво.

И вот тут возникает мысль: «А ведь можно установить фонарь на солнечной батарее, и тогда электрическая энергия будет производиться таким бесплатным генератором, как солнце!». Естественно, человек идет в магазин за подобными приборами и, глядя на цены этих световых приборов, забывает о своем желании, потому как их стоимость очень высока.

Но ведь есть же руки и голова, и этот прибор создали такие же люди, а значит, вполне по силам собрать садовый фонарь на солнечных батареях своими руками.

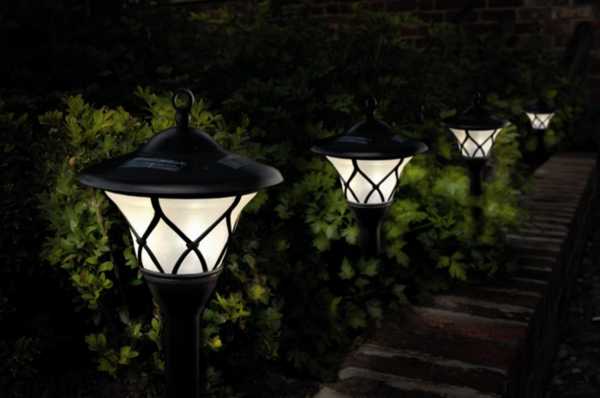

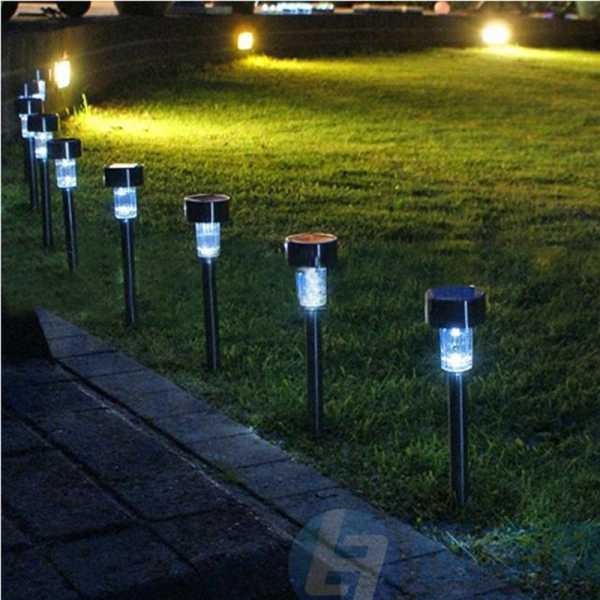

Садовые фонарики на солнечных батареях

Попробуем разобраться, возможно ли это, и насколько сложна эта работа.

Подготовительные работы

Конечно, идеальным будет вариант, если имеется неисправный прибор – помимо того, что станет понятным его устройство, можно заодно понять, как своими руками отремонтировать солнечный фонарь, но и в реализации этой идеи есть недостаток. Естественно, можно взять несколько дешевых садовых фонариков, требующих ремонта, и заменить их солнечные батареи, но модернизация их китайской начинке все равно будет необходима. А потому их база нужна лишь для обучения, т. к. отремонтированный фонарик не прослужит дольше сделанного с нуля.

Прежде чем приступить к созданию светильника на солнечных батареях, необходимо разобраться в конструкции подобных устройств.

Хотя все фонари с виду разные, схема их работы очень проста. Состоит она из солнечной батареи (панели), аккумулятора, преобразователя напряжения и светодиода или модуля.

Схема подобного светильника будет понятна любому начинающему радиолюбителю и выглядит она следующим образом:

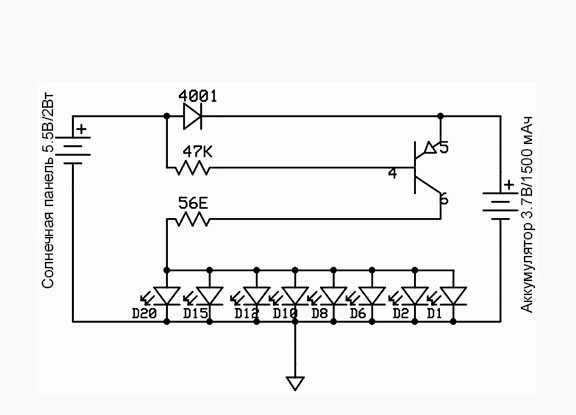

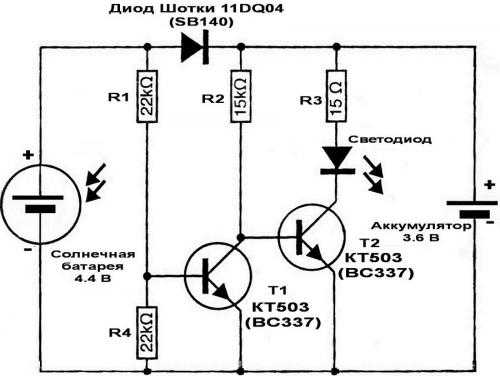

Схема светильника на солнечных батареях

И вот уже разобравшись со схемой и поняв принцип работы фонаря, работающего на энергии, которую вырабатывают солнечные элементы, можно определиться с тем, какая яркость требуется, какие выбрать световые элементы, и в соответствии с этим выбирать аккумулятор и солнечную панель.

Для освещения дачного участка вполне подойдут ультраяркие светодиоды Cree, по 1–1.5 вольт в количестве 3 или 4 штук на один светильник. При таких элементах достаточно будет батареи с емкостью 3 000 мА·ч и выходным напряжением в 3.6 вольт. На подобный элемент питания будет подаваться зарядка от солнечной панели в течение 8–10 часов, чего вполне достаточно для работы выбранных светодиодов до 12 часов.

Ну и, естественно, сама солнечная панель. Дело в том, что солнечная батарея из садовых светильников, выпускающихся в наше время, очень мала. Подходящей станет батарея, размер которой 65 х 65 х 3 мм, с выходным напряжением в 4.4 В, 90 мА. Она вполне может обеспечить необходимое питание.

Электронный блок управления. Теперь необходимо собрать «голову» светильника, а именно сам блок управления. Для этого понадобится:

  • четыре резистора МЛТ 22 кОм;
  • два транзистора КТ503;
  • один диод (оптимальным будет Шоттки 11DQ04).

Т. к. все это разместится на одной плате, то конечно лучше ее вытравить самому. Но есть вариант и аккуратнее, и менее трудозатратный. Сейчас в магазинах можно приобрести универсальные макетные платы. В дополнение под рукой при работе должен быть и многожильный медный провод для создания дорожек.

Итак, когда все элементы будущего электронного блока управления в сборе, можно приступить к пайке. Необходимо собрать следующую схему.

Схема электронного блока управления светильника на солнечной батарее

В подобную схему свободно включаются 4 светодиода. И если качество сборки на высоком уровне, то прослужит такой блок управления многие годы.

Сборка фонаря

Форму светильника на солнечной батарее, естественно, каждый придумывает сам, здесь уже полный простор мысли и фантазии мастера. При собранной схеме электронного блока управления подключить к нему светодиоды проблем не составит. Конечно, можно в разрыв питания светодиодов включить обычный выключатель, но намного удобнее будет, если вместо него установить фотоэлемент параллельно с датчиком движения. Тогда при наступлении сумерек светильник на солнечных батареях, сделанный своими руками, автоматически включится, а с рассветом выключится. Либо же будет срабатывать на проходящего человека, что тоже удобно.

Также возможно и подключение контроллера при использовании светодиодов RGB, тогда солнечные фонари будут регулироваться еще и по цвету свечения, причем дистанционно, но в таком случае нужно понимать, что и ему понадобится питание. Хотя этот вопрос тоже решаем. Ведь выбор солнечных панелей на прилавках магазинов электротехники в наши дни необычайно широк. А это значит, что подобрать подходящие будет делом несложным.

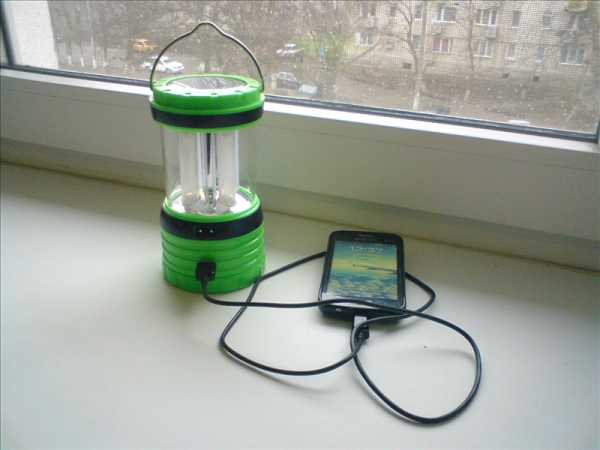

Дополнительные возможности использования солнечных батарей в домашних условиях

Выводы

Конечно, каждый решает сам, в меру своей занятости и финансового положения, как ему поступить – покупать подобный светильник или сделать его своими руками. Но ведь дело даже не в сумме, потраченной на новые фонари, хотя здесь и выходит экономия более чем в 4 раза.

Разве не приятно осознавать, что на участке дома или в квартире работает светильник, который создан не на заводе, а своими руками, как говорится «на коленке»? Наверное – это главное, из-за чего следует попробовать самостоятельно собрать садовый светильник на солнечной батарее.

lampagid.ru

Солнечные батареи: все про альтернативный источник энергии — solar-energ.ru. Садовый светильник на солнечной батарее своими руками: схема, идеи, мастер-класс

На данный момент множество людей владеют дачами или усадьбами за городом. Многие хотят вечером отдохнуть, посидеть во дворе или прогуляться по саду. Чтобы осуществить все это, необходимо иметь освещение на участке. Однако подвести электричество получается не всегда, а оно еще и стоит дорого. Именно в таких случаях часто возникает вопрос, как самому сделать фонарь на солнечных батареях?

Устройство и принцип действия

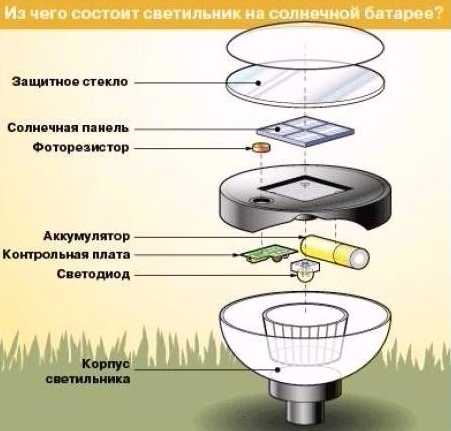

Первое, в чем стоит разобраться – это, как работают садовые светильники на солнечных батареях. Проще всего разобраться с принципом работы будет, если взять в качестве примера самый обычный садовый фонарик на солнечной батарее.

Составляющие элементы устройства:

  1. Блок освещения, которые чаще всего представлен, как обычный светодиод.
  2. Элемент преобразования энергии.
  3. Устройства контроля включения/отключения фонарика.
  4. Вмонтированное устройство накапливания энергии (аккумулятор) – для работы фонаря в темное время.
  5. Деталь крепления фонарика.

Разобраться с тем, как работают садовые фонарики на солнечных батареях довольно просто, если понимать принцип работы каждого из его устройств. В светлое время суток преобразователь накапливает энергию солнца и передает ее в аккумулятор в виде уже электрической энергии. Это необходимо для функционирования фонаря в темное время суток.

В более дорогих вариантах солнечного светильника может быть установлен контроллер движения, включающий фонарь при приближении человека.

Положительные и отрицательные стороны светильников

Прежде чем приступать к изучению вопроса, как самому сделать светильник на солнечной батарее, необходимо изучить все за и против этого устройства.

Плюсы солнечных светильников таковы:

  1. Возможность быстрой установки освещения, а также отсутствие необходимости знаний электропроводки, так как она не используется;
  2. Свет от светильников не такой ярки и не бьет по глазам;
  3. Существенная экономия материальных средств на электроэнергии;
  4. Фонари на солнечных батареях полностью автоматические, что очень удобно. В отсутствие хозяев на даче могут быть определенной защитой от злоумышленников;
  5. Устройства на солнечной энергии полностью безопасны для окружения, так как не требуют заземления;
  6. Простой процесс ухода за фонарями;
  7. Очень длительный срок эксплуатации солнечных светильников;
  8. Обладают высокой защитой от неблагоприятных погодных условий.

Но есть у солнечных фонарей и минусы. В их числе:

  1. Встроенного аккумулятора хватит не более чем на 8 часов освещения с условием того, что целый день было ясно. К тому же свет от фонарей слегка тусклый, поэтому некоторые участки все же придется освещать при помощи электричества.
  2. Приобрести хорошее и мощное устройство будет недешево.
  3. Некоторые покупатели жаловались на то, что во время дождя устройства не работали или работали с перебоями. В пасмурную погоду зарядка замедляется почти вдвое, а значит, светильников хватит не более чем на 4 часа работы ночью.

Типы светильников на солнечных батареях

Сделать светильник на солнечной батарее своими руками сможет даже начинающий мастер. Рассмотрим самые популярные устройства.

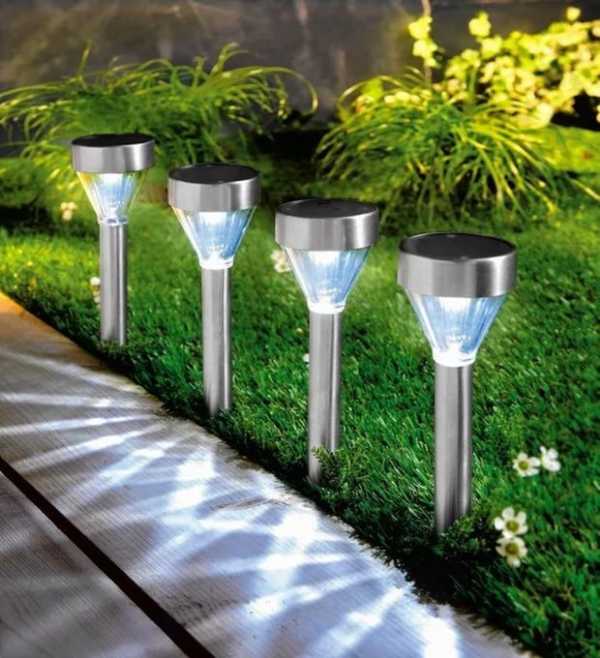

С короткой ножкой

Очень удобен для подсветки дорожки в саду. Самая дешевая модель из всех, а установка наиболее простая. Заостренная ножка просто вдавливается руками в землю.

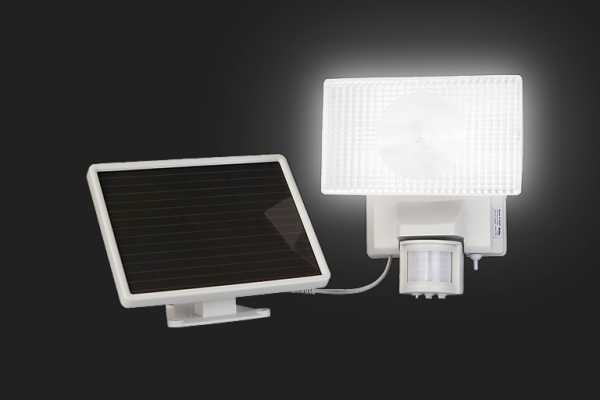

Светодиодные прожекторы

Мощность таких ламп очень высока и равняется 100 Вт лампе накаливания, если солнечная лампа имеет мощность в 10 Вт. Используются для подсветки крыльца дома или сада.

Подвесные

Чаще всего используются для декорирования садового участка и могут быть размещены на ветках деревьях, могут быть подвешены в беседке.

Настенные

Используются для освещения фасада дома и крепятся к нему же.

Как можно улучшить готовую модель

Схема садового светильника на солнечной батарее довольно проста. Однако для того чтобы в ней разобраться, будет необходимо минимальное понимание обозначений электрических устройств. Вопрос улучшения уже приобретенного устройства стоит очень остро у тех, кто купил светильники китайского производителя.

Улучшение светильника на солнечной батарее

Как починить фонарик на солнечной батарее? Провести ремонт или множество улучшений здесь не особо получится, так как самих составляющих элементов очень мало. Весь процесс модернизации сводится к тому, чтобы заменить некоторые детали такие, как аккумулятор, чтобы увеличить время работы светильника ночью. Можно заменить диод на более мощный, если есть необходимость.

Улучшение фонаря «башня»

Одна из распространенных разновидностей фонаря на солнечной батарее. Схема садового фонаря на солнечной батарее этого типа стандартной сборки включает в себя изначально слабоватый дроссель. Если заменить эту деталь на более мощную, то можно добиться большей яркости от фонаря в целом.

Подсветка на солнечной батарее светодиод своими руками также может быть модернизирована за счет манипуляций с дросселем. Однако при замене этих деталей возрастет потребление энергии от аккумулятора и его придется менять на более мощный. Если этого не сделать, фонарь либо будет работать небольшой промежуток времени, либо сгорит от перенапряжения.

Устройство с тремя светодиодами

Для того чтобы получить более яркое и равномерное освещение можно вмонтировать вместо одного стандартного диода, три. Однако при их установке следует следить за минимальным разбросом напряжения, иначе ярко освещаться участок будет лишь один, а еще два будут издавать тусклый свет.

Создание светильника своими руками

Простые схемы садового фонаря на солнечной батарее могут быть собраны любым человеком, который имеет минимальные знания в этой области.

Выбор деталей для фонаря

Прежде чем начать покупку всех комплектующих для сбора светильников, необходимо учесть и количество, так как от этого будет зависеть мощность каждого из них, а значит, и комплектующие будут разные:

  1. Первое, что необходимо – это купить преобразователь энергии. Батарея из поликристаллического кремния считается одной из лучших для таких целей. Ее вес очень мал, а защита от влаги и повреждений высока. К тому же мощность достаточная высокая.
  2. Необходимостью является аккумулятор литий-ионный.
  3. Далее необходим элемент освещения. В качестве него сейчас наиболее востребованным является обычный светодиод. Возможна установка светодиодной лампы, но затраты ее энергии неоправданно высоки. Освещение от солнечных батарей своими руками на основе обычного светодиода вполне хватит.
  4. Последняя и самая жизненно важная часть устройства – это электронный модуль управления, состоящий из двух пар резисторов и пары транзисторов.

Подключение светодиода, аккумулятора и солнечной батареи осуществляется отдельно. Для сборки можно приобрести довольно дешевую и универсальную плату DIY PCB 42х25мм.

Видео

Как сделать автоматический светильник на солнечном элементе, вы узнаете из нашего видео.

solar-energ.ru

Солнечная батарея своими руками из старых садовых светильников

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Pinterest

Идея проста до гениальности. Главное у самого она вертелась в голове, но так и не дошло до практической реализации. Сейчас очень популярны садовые светильники на солнечной батарее. Удобно. Днем заряжаются а вечером подсвечивают дорожку в саду или как у меня пруд. Но у них есть большой недостаток. Долго не живут. Мои гибнут и под стримером когда траву кошу. Их любит грызть пес. Маленькие внуки тоже регулярно их ломают.  Да и они не очень долговечны. Редко кто из этих светильников проживает  пару сезонов. А обычно не более одного. Раньше я весь этот лом выкидывал или складывал до появления идеи, что с ними сделать. И вот оно:

Солнечная батарея своими руками

Имеет смысл попробовать повторить. Теперь все проще когда все пошагово рассказано. Спасибо автору.

Далее от автора в машинном переводе. Сохранил для себя, но с удовольствием поделюсь.


Речь идет о Солнечной электростанции, сделанных из переработанных частей. Это работа в прогрессе. Все началось на свалке, где кто-то рядом со мной бросал от 11 солнечные фонари сад. У меня было 9 дома от продажи гаража. У меня была старая рамка и немного фанеры и краски. Мне пришлось купить 4 диода из «радио Шак». Я начал принимать все огни отдельно и с помощью солнечных батарей. Я спас плат и светодиодов для будущих проектов. Пластиковый шар сделал миленький капсулы для сада.

Шаг 1:

Шаг 2:

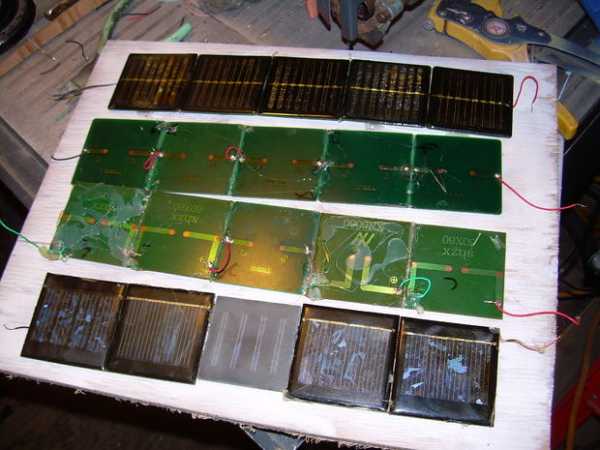

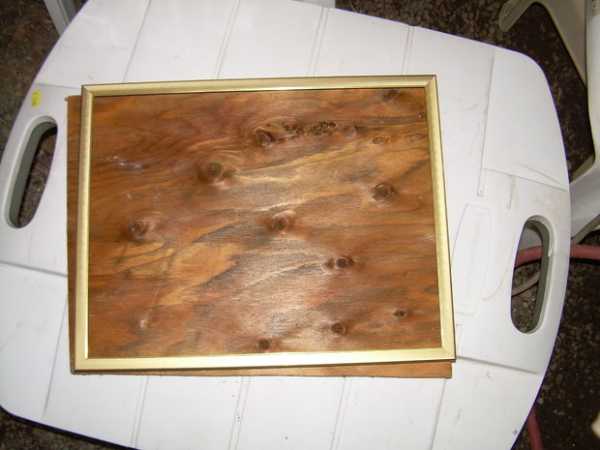

Я нарисовал доску с какой-то старой краски дом. Я припаял 5 подряд поз. для нег. Я думаю, что 4 было бы нормально, я буду знать, когда я закончу. Каждый набор тушении 22 вольт в хорошем солнца.

Шаг 3:


Я установил клеток с потом немного горячего клея припаять диод к поз. на каждый комплект и соединить на один кабель. Далее я ввел все отр. заканчивается один выход провода. Я приложила немного горячего клея поверх паяных соединений, чтобы держать все в месте. Я горячий клееный рамку за все оставив внизу ООН клееного немного ventalation.

Шаг 4:

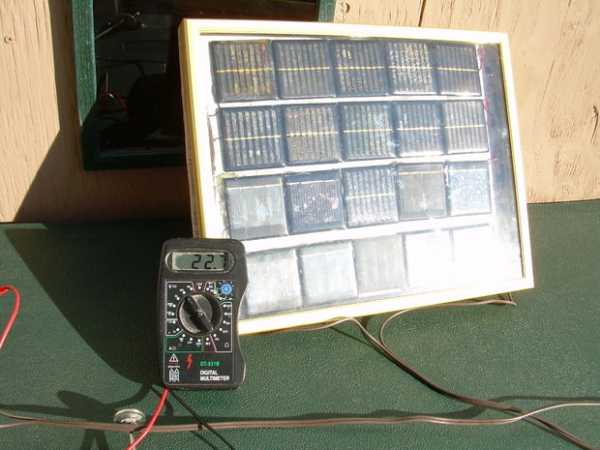

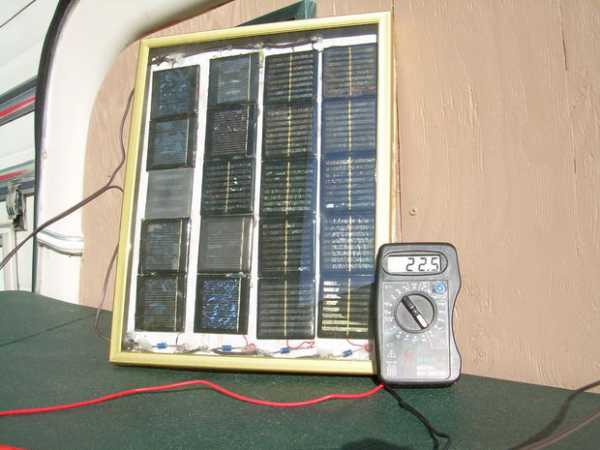

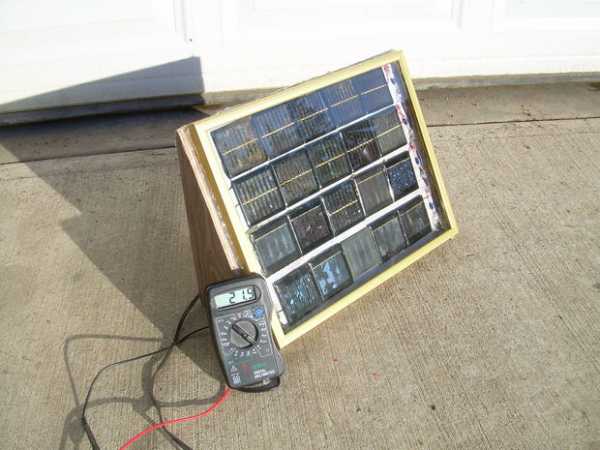

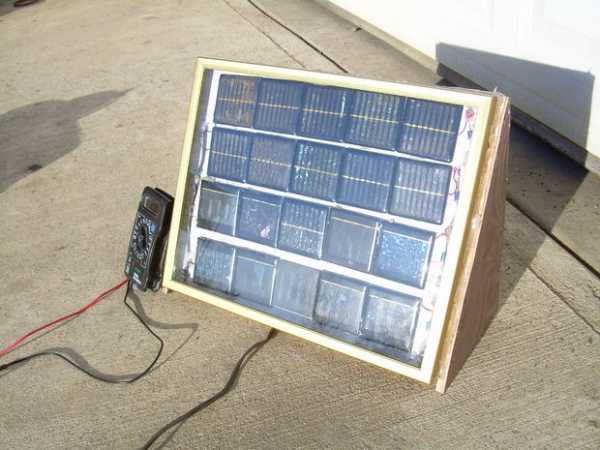

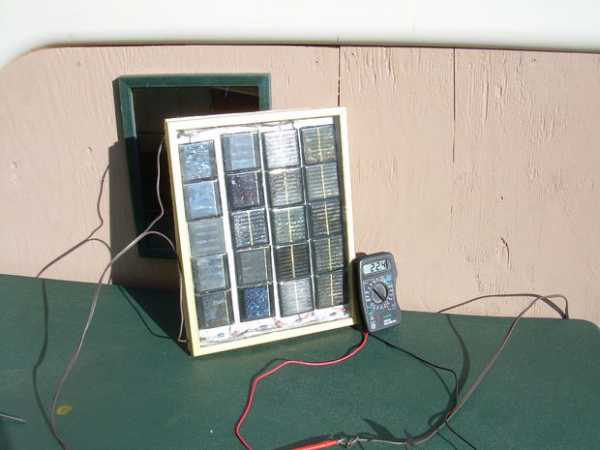

Первый тест. Более 22 вольт в зимний день. Пробовал вертикальную и горизонтальную. Я понятия не имею сколько ватт.

Шаг 5:

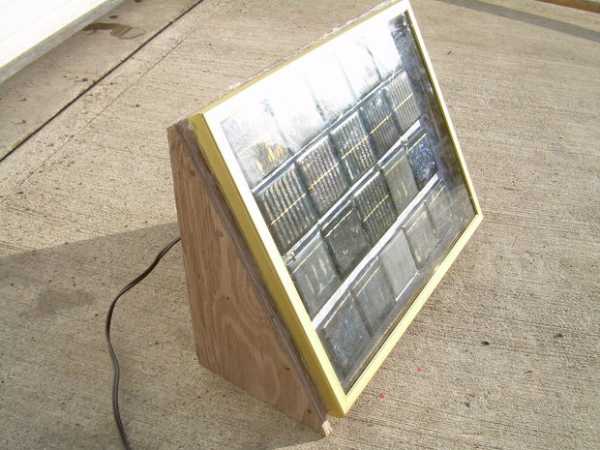

Я вырезал кусок фанеры и прибиты и приклеены к боковым сторонам. Я их резал на 60 градусов для штата Вашингтон.

Шаг 6:

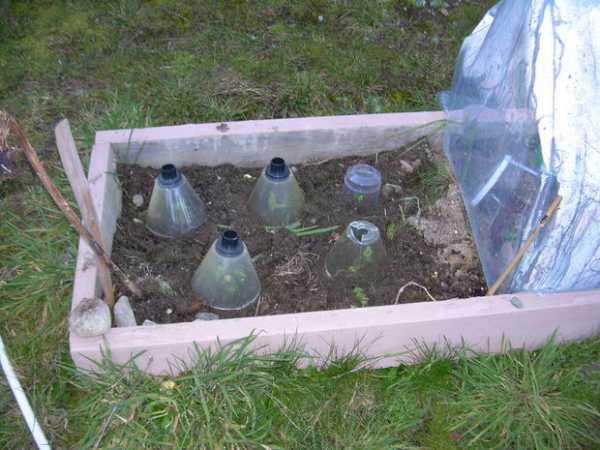

Я использовал шары для горячих крышек [наверное минипарник :)] в саду.

Шаг 7:

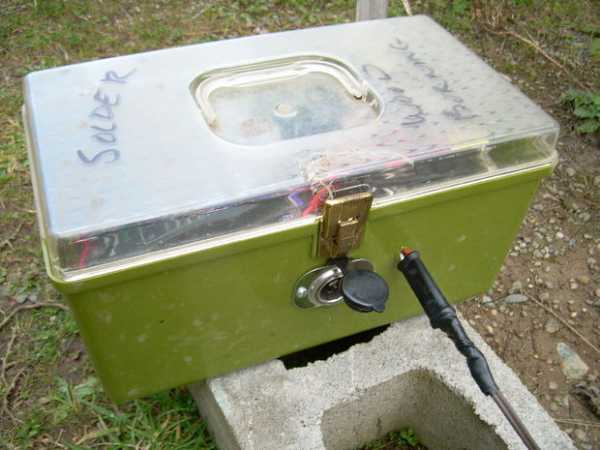

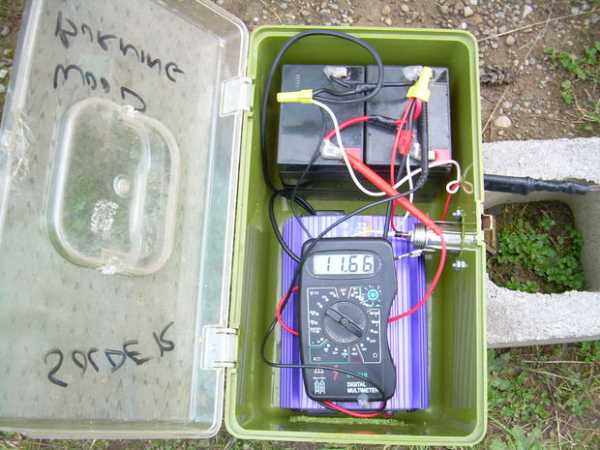

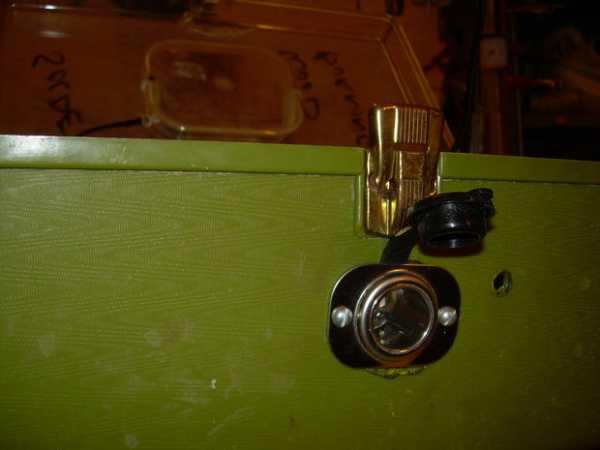

Далее я вырезал несколько дырок в старой шкатулке для шитья. Добавлено в 12 вольт receptical вступительным инвертора и выходное отверстие для провода панели солнечных батарей. Припаял обе поз. друг друга же с нгэ. предохранитель будет приложить к горячей проволокой, когда я нахожу один. Только на испытания я подключили нет регулятор или предохранитель. Меня спасли 2 12 вольтовых батарей из сломанной электробритвой детский самокат. Я использовал 2 зубцами вилки, чтобы выйти из коробки и подключите к панели солнечных батарей провода. Напряжение В аккумуляторах пошел с 9,5 вольт до более чем 11 вольт с очень маленьким солнцем. Я заказал регулятор напряжения-бэе 22$. Он будет здесь через несколько дней.
Источник www.instructables.com

Есть еще, что почитать

xn--80aaahigxablbgird0a1biet2a4q.xn--p1ai

Зарядное устройство на солнечных батареях из садовых светильников

В прошлой статье уже рассказывалось о том, как сделать солнечную панель из старых садовых светильников. Так как мощность солнечных элементов используемых в них не столь велика, то для создания панели средней мощности требуется достаточно большое количество элементов. После сборки солнечной панели, у автора осталось еще несколько садовых светильников, но для еще одной солнечной панели их недостаточно. Поэтому автор решил сделать зарядное устройство на основе солнечных элементов, используемых в садовых светильниках.

Материалы, которые использовал автор для создания зарядного устройства на солнечной энергии:
1) отрезок листа фанеры
2) садовые фонари 4 штуки
3) диод Шоттки
4) паяльник и необходимые расходники
5) аккумуляторные батарейки АА или ААА.

Рассмотрим основные этапы создания и сборки данного зарядного устройства.
Для начала автор рассчитал примерное количество солнечных элементов от светильников исходя из их мощности и мощности необходимой для питания аккумуляторных батарей. В итоге для создания зарядного устройство необходимо как минимум четыре садовых светильника.

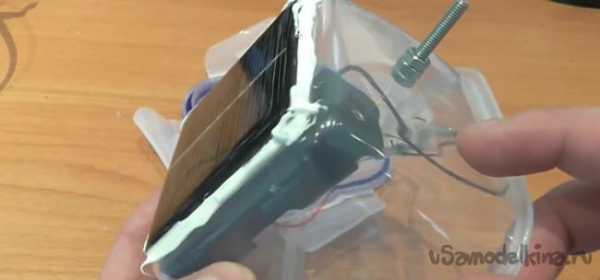

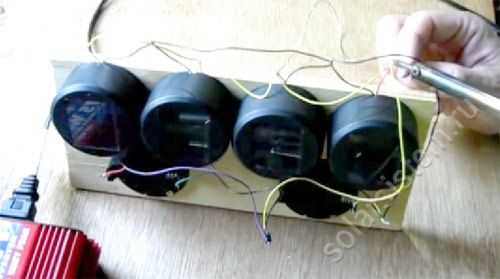

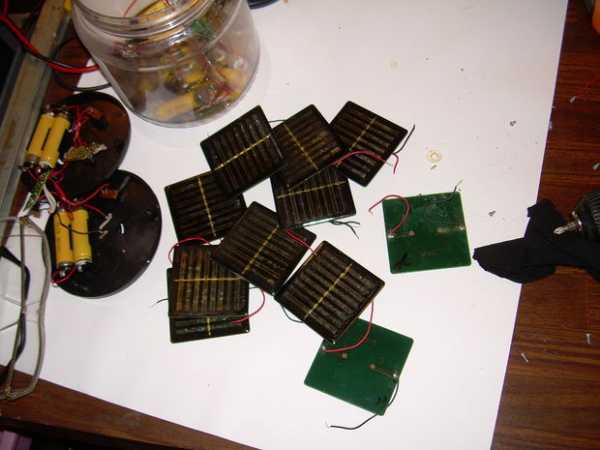

После этого автор приступил к разборке садовых фонарей, чтобы достать из них солнечные элементы. Так же можно использовать имеющиеся держатели для аккумуляторов, а вот плата и светодиод в данной конструкции не пригодятся.

При желании можно аккуратно отделить солнечные элементы от крышки садового светильника, так как элементы покрыты специальной смолой, то они достаточно крепкие и при должном подходе останутся целыми. После чего поместить эти элементы в пластиковый корпус. Однако проводить подобную процедуру стоит только если вам необходим красивый внешний вид изделия, в ином случае допустимо использование элементов вместе с крышками. Автор не стал добавлять себе работы и просто прикрепил четыре солнечные элемента вместе с крышками на лист фанеры. После этого автор стал соединять элементы в одну конструкцию.

Ниже приведена схема подключения солнечной батареи, которая будет питать аккумуляторы:

Как видно из схемы, соединяются все элементы параллельно. Для того, чтобы аккумуляторы не разряжались через солнечные элементы при слабой освещенности, автор установил в разрыв между солнечными элементами и аккумуляторами диод Шоттки. Благодаря этому диоду зарядное устройство будет накапливать энергию на солнце, а в темное время суток успешно ее сохранять.

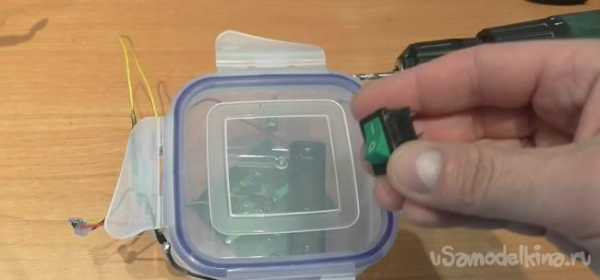

В итоге получилось такое зарядное устройство из 4 солнечных элементов от садовых светильников, которые питают аккумуляторные батареи.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Садовые фонарики на солнечных батареях. Ремонтируем сами. Часть вторая.

                                                    Продолжение, первая часть на сайте Дом Белка.

 Прошёл ровно год
после первой статьи, время подводить итоги. Наконец-то удалось сделать часть фотографий
садовых светильников в темноте, я выложил их ниже по тексту. Приятно также
отметить, что и другие садовые участки увлеклись ночной электрификацией. А что?
Удобно и красиво!

 Семь фонариков
оригинального светло-зелёного цвета отлично потрудились в прошлом году, но
после зимнего хранения у двух отказал аккумулятор. Вместо 1,1 — 1.4 вольта они
показывали 0,3, в каком бы зарядном устройстве не побывали. А ведь на зимнее
хранение ушли все полностью заряженными и хранились при низкой температуре.

Если бы изготовитель комплектовал изделия надёжными аккумуляторами, то фонарик
из-за

высокой цены был бы неконкурентноспособным.

 Выявить неисправный аккумулятор проще простого.

В домашнем хозяйстве обязательно должен быть
тестер, лучше с цифровой индикацией. Этим прибором и замеряем напряжение
аккумуляторной батареи. Ставим предел = 2 V, что означает постоянное напряжение, оно же соответствует
символу DC. Если
после  пребывания, ну хотя бы часа в
зарядном устройстве, показание на элементе не изменилось в большую сторону, то
его место в контейнере для технических отходов. Проверку аккумулятора можно
произвести в заведомо исправном садовом фонарике. Причем, солнышко ждать не
надо, достаточно использовать осветительную лампу, лучше энергосберегающую,
мощностью 11-14 Ватт. Энергосберегающие лампочки не сильно нагреваются в
процессе измерения, поэтому не принесут порчу фонарю.

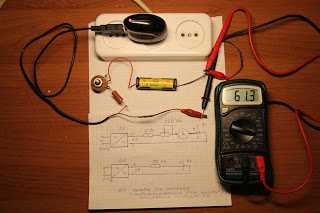

 Аналогичным образом,
имея заведомо исправный аккумулятор,
проверяют работоспособность самого садового фонарика, а именно момент заряда аккумулятора от
солнечной батареи аккумулятора.
Для этой цели желательно использовать
слегка разряженный аккумулятор с напряжением около 1,2 вольта. Если при
включенной осветительной лампе показание прибора, измеряющего напряжение,
начнёт увеличиваться, а цифровой прибор покажет изменение в четвёртом знаке в
плюсовую сторону уже в течение нескольких минут – значит, солнечная батарея
исправна. Полностью работоспособен фонарь, когда он горит в темноте и гаснет на
свету.

Плохой контакт в контейнере питания  — основная причина неисправности фонаря.
Использование активного флюса для распайки проводов приводит к образованию
солей на контактах контейнера питания. Аналогичный голубой налёт может быть и
на монтажной плате электронного устройства фонаря. Такое изделие нуждается в
ремонте.

Окисление контакта контейнера.
Окисление контакта контейнера.

 Третье место по отказам занимает плохая герметичность фонарика. Но
после несложного ремонта с использования автомобильным герметика, старый фонарь,
как я его называю, трудится исправно, никакого дополнительного обслуживания не
требует. А раньше он полностью наполнялся водой.

 В придачу мне
подарили новые фонарики в виде светящихся лягушек. Время строить небольшой водоём
для купания малыша или будущих малышей.

 Фонарь из пластиковой
бутылки перезимовал на грядке, и с ним ничего не случилось.
 Правда, высокий
сугроб разобрал его на две части, оставив лежать в весенней луже. Я его поднял,
очистил от грязи, сложил, водрузил на место. Вроде ничего плохого не случилось.
Да это видно на  фотографии.

Один из этих
фонариков отказал сразу, ещё в прошлом году. Конструкция, как выяснилось, была
неразборной. Даже проверить напряжение на аккумуляторе не было никакой
возможности. Но для этого и существует острый нож, с помощью которого и
добираемся до элемента питания. В этих светильниках контейнер питания является
выключателем, нажимом рычажка он смещается относительно элемента питания. Сам
же аккумулятор  в контейнере сместился и
не контачил. Но отверстие теперь сделано не зря, да и выключатель теперь не
нужен. Для хранения достаточно только вынуть элемент из контейнера.



 Больше всего отказов
у моргающей гирлянды, а всё дело в двух контактах. Как надёжно соединить их с
солнечной батареей, ума не приложу.

 Разбирая гирлянду в
очередной раз, хорошо тестер был под рукой, обнаружил, что неисправен один из
аккумуляторов, а их там целых три! В процессе заряда они нагреваются, и
дополнительно нагревается на солнце чёрный корпус электронного блока солнечной
батареи, в котором они находятся. Высокая температура нежелательна для аккумуляторов,
вероятность отказа такого изделия  возрастает в три раза, поскольку элементов
питания целых три штуки.

Этот
симпатичный китайский тюльпан даже не пытайтесь втыкать в грядку, он нарушит
вам всю экологию. Проработает он ровно столько, сколько продержится в вазе
свежесрезанный цветок.
Тюльпан оказался герметичным снизу и в сезон дождей его
корпус полностью наполнился водой. Разбавленный в воде активный флюс успел
растворить ножку светодиода, а также вывел из строя выключатель. После чистки
ватным тампоном, смоченным в ацетоне и замены светодиода, фонарик заработал.

      Добавлено 5 октября 2012 года.




 Снова осень, темнеет
быстро. В это время года фонари просто необходимы. Был в гостях у сына и
обнаружил, что 2 фонаря не светят. Тестера с собой не было, и я решил  взять их  с собой, и дома, не торопясь проверить. Вот
они на фото. Всё очень просто, аккумуляторная батарея показывала 0 вольт.
Поставил новые элементы питания, и всё заработало. Первый фонарик я уже чинил в
прошлом году. У него была интересная неисправность. Если его подвесить — то не
горит, если поставить — то горит. Надо снять верхний колпак и  на нижней части корпуса фонаря отогнуть вверх
2 контакта, к  которым присоединены
провода свечки. Сама конструкция оригинальна, свеча мерцает, как бы горит пламя
по-настоящему. Второй фонарь сделан на века, чувствуется отечественное
производство, его корпус не думает стариться. Надо только вовремя менять
аккумулятор.

  Поздняя осень, все реже и реже ездим на дачу. Солнечных дней
всё меньше и меньше. За день аккумуляторная батарея полностью не заряжается. С
наступлением сумерек фонарик загорится на 15 минут и погаснет. Не очень хороший
режим работы аккумулятора, время позаботиться о нём и о самом фонаре. Ведь
новый элемент питания стоит дороже самого фонаря. Обычно поздней осенью я
разбираю свои светильники, протираю от грязи и складываю в упаковочные коробки
до весны. Сами же элементы питания ставлю на зарядку. Хорошо, если есть
нормальное зарядное устройство, в том смысле, что сможет переварить ваш сильно
разряженный элемент, а не заморгать с испугу, думая, что подсунули что-то не
то. Где я только не заряжал свои аккумуляторы: в батарейном отсеке карманного
приемника, который был рассчитан на питания от аккумуляторов с последующей
зарядкой, и контейнере радиомышки, работающей от тех же элементов питания.


   Внимание, сами же читатели, а именно,
Владимир, предложил заряжать от телефонной
зарядки, подсоединив последовательно с контейнером питания резистор,
ограничивающий ток заряда. В этом году я воспользовался сам этим советом.
Действительно очень удобно. Стандартная телефонная зарядка вырабатывает
постоянное стабилизированное напряжение 5 вольт. К ней необходимо приобрести
шнур питания и разнокалиберные контейнеры на все виды используемых элементов
пинания, а каждый контейнер питания подсоединить через свой резистор.  Теперь какой резистор поставить. Обычно на
аккумуляторе написан его ток, а это значит, что заряжать надо током в 10 раз
меньшим, например, если написано 550 mAh., значит заряжать надо током 55 мА, если написано 850 mAh,то разряжать надо током
85 мА и т. д. Значение тока можно выставить по тестеру, установив его в режим
А=, предел 200 m с
помощью переменного резистора (от 50 до 220 Ом, с мощностью рассеивания от 1 Вт
и выше), включенного последовательно в цепь, плюс последовательно резистор 12
Ом с аналогичной мощностью, чтобы ограничить общий ток. Однако, после
нескольких практических подходов я пришёл к выводу, что можно всё упростить и
оставить только один резистор с номиналом 30 Ом, мощностью рассеивания от 1 Вт
и выше, и заряжать не 10 часов, а 14.

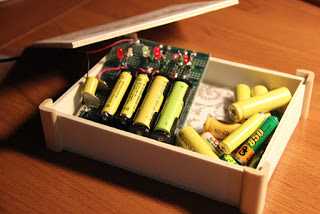

 Простое зарядное устройство для
аккумуляторов  разной конструкции

                                   можно
сделать самому.

Рисунок монтажный.

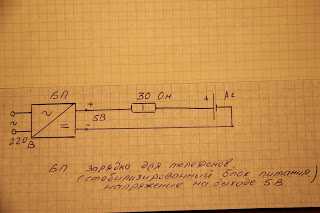

Электрическая схема зарядного устройства.

В таком изделии можно
заряжать сразу несколько аккумуляторов, но
больше 4 -5, я бы не советовал, всё зависит от исходного тока зарядного
устройства. Если средний ток заряда каждого элемента около 100 мА, то зарядное
устройство должно быть рассчитано на 500 мА  .

Диоды могут пригодиться.

Для одновременной подзарядки нескольких элементов
потребуются выпрямительные диоды.  Можно аккуратно разобрать корпус сгоревшей
энергосберегающей лампы, в её монтажной плате до 6-ти таких диодов. На всякий
случай измерьте их сопротивление тестером, в прямом включении они должны
показать сопротивление около 30 кОм.

 Чтобы быть уверенным,
что элемент в контейнере контачит, желательно использовать светодиоды, они
будут индицировать прохождение тока.

 Недостаток устройства
– это необходимость помнить, что через 10
— 14 часов его надо выключить или вынуть заряженные элементы питания.

А Вы зарядили свои аккумуляторы?

dedclub.blogspot.com

Как отремонтировать солнечный фонарь своими руками | Своими руками

Реклама

Солнечные фонарики для сада есть почти у всех. И ломаются они часто. И что же? Покупать новые? Отнюдь!

Я использую садовые фонарики на солнечных батареях на даче больше 5 лет и с уверенностью заявляю, что даже самые дешевые и ненадежные из них очень просто вернуть к жизни. Электрическая схема садового фонаря настолько проста, что там вроде бы нечему ломаться… если бы не плохое качество сборки.

Самая распространенная неисправность – плохой контакт аккумулятора с контейнером питания. Не буду рекомендовать народный метод – ударить по фонарику, так как эффект если и будет, то кратковременный. Правильное решение – разобрать и зачистить контакты контейнера питания и полюса аккумулятора.

Само устройство очень простое. Темное стеклышко – это солнечная батарея. Ток, который она вырабатывает в светлое время суток, заряжает аккумулятор, питающий светодиод в темное время суток. Включением светильника управляют фотоэлемент и микропроцессор (в самых простых фонариках – транзисторы).

Для излучения света применяются светодиоды, они, в отличие от ламп накаливания, имеют значительно меньший ток потребления, а следовательно, могут светить дольше.

Фотоэлемент – это полупроводниковый прибор, который преобразует световую энергию в электрическую. Обычно располагается в одной плоскости с солнеч-ной батареей или они выполнены одним блоком.

Микропроцессор может задавать разные режимы работы светильников – например, переливающиеся цветами гирлянды или мерцающие свечи.

Далее я перечислю наиболее частые поломки фонариков на солнечныхъ батарейках  и способы их устранения.

Плохой контакт аккумулятора с контейнером питания

Если фонарик раньше не использовался, вполне вероятно, что проблема заключается в неудаленной стартовой полоске (вкладыш между аккумулятором и контейнером).


Ссылка по теме: Как зарядить гелевый аккумулятор – ремонт и восстановление


Если же фонарик какое-то время работал, а потом начал «хандрить», стоит зачистить окислившиеся контакты контейнера (скажем, наждачной бумагой).

Возможно, аккумулятор несколько смещен по отношению к контактам контейнера (а такое может случиться, если производитель сэкономил и использовал нестандартный контейнер). В этом случае нужно аккуратно вытянуть минусовую пружинку, предварительно вытащив аккумулятор. Дополнительно рекомендую закрепить аккумулятор в контейнере при помощи двустороннего скотча.

Аккумулятор полностью разряжен

Либо аккумулятор вышел из строя, либо он не заряжался, например, потому, что фонарик установлен в тени. В этом случае можно проверить напряжение на аккумуляторе с помощью тестера (напряжение должно быть в пределах от 1,1 до 1,4 В) и попробовать подзарядить аккумулятор, установив фонарик в солнечном месте.


Читайте также: Предпусковой подогреватель для двигателя своими руками


Солнечный фонарь не зажигается в темноте или горит и на свету, и в темноте

Возможно, проблема кроется в паяных соединениях, и придется вскрыть корпус фонарика.

Я первым делом проверяю, все ли провода на месте, нет ли обломов или отрывов, а также насколько качественно выполнены места пайки проводов. Если в местах пайки виден зеленый, синий или белый налет в виде кристалликов соли, значит, пайку выполнили активным флюсом, а места паек не промыли. Такая технология применяется для ускорения процесса сборки, но вот качество при этом сильно страдает. В уличных условиях происходит ускоренная коррозия в местах пайки, которая ухудшает контакт или даже растворяет пайку.

Разноцветный «иней» на печатной плате внутри фонарика я удаляю ватным диском, смоченным в ацетоне. Просто протираю плату, до тех пор пока ватка не будет чистой. Потом промываю плату под струей горячей воды из-под крана, растирая жесткой кисточкой для лучшего смыва остатков флюса, затем тщательно просушиваю. После этого, как правило, фонарик начинает работать в обычном режиме. У меня, например, прошедший подобное испытание светильник уже не-

сколько лет успешно работает. Правда, дополнительно я обработал все соединения корпуса бесцветным герметиком, так как после разборки и сборки швы могли сойтись неплотно.

Фонарик на солнечных батарейках целый день стоял на солнце, а с наступлением сумерек погас очень быстро

Скорее всего, аккумулятор устарел, обычно его срок службы не больше 5 лет. Старый аккумулятор быстро теряет свою емкость, и фонарик с таким аккумулятором долго не посветит.

А может быть, помутнел (от времени) защитный колпак над солнечной батареей. Особенно часто это происходит у бюджетных моделей, колпак которых выполнен из оргстекла. В более дорогих фонариках используется обычное стекло, оно служит дольше. Если оргстекло испачкалось, его можно помыть с использованием моющего средства для стекол. Только учтите, что абразивные порошки и пасты оргстеклу противопоказаны!


Читайте также: Подсветка для клавиатуры своими руками


Если стеклышко корпуса солнечного фонарика разбилось

В этом случае можно попробовать решить проблему, подобрав подходящую замену из подручных материалов. Так, я заменил сломанный корпус фонарика куском пластиковой бутылки. Пусть цветопередача немного изменилась, но фонарь продолжает свою службу.

©А.БЕЛК Московская обл.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Ремонт старого аккумулятора шуруповерта своими руками (+ схема) Реанимируем аккумулятор шуруповерта своими руками
    Со…
  • Как зарядить гелевый аккумулятор – ремонт, восстановление и зарядка АКБ батареи Зарядка гелевого аккумулятора ( восстановление…
  • Аккумулятор для шуруповерта – подключаем обычный Как сделать своими руками из…
  • Фумигатор от аккумулятора своими руками – схема Модернизация антикомариного фумигатора – делаем…
  • Замена элементов питания в шуруповерте на новые своими руками (+ схема) ШУРУПОВЕРТ ЕЩЕ ПОСЛУЖИТ — РЕМОНТ…
  • Ваза из пластиковой бутылки своими руками – фото Самодельные ваза и пенал из…
  • Полезные советы и идеи для мастера – выпуск 5 Полезные народные советы для мастеров
    Карандаш…


    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Делаем светильник на солнечной батарейке

    Предлагаем вашему вниманию обзор видеоролика по изготовлению светильника на солнечной батарейке. Этот светильник будет автоматически включаться, когда наступит тьма и отключаться, когда будет светло. Также в светлое время дня аккумулятор светодиода заряжается от солнечной батарейки.

    Начать можно с просмотра авторского видеоролика

    Нам понадобится:
    — солнечная батарея 5.5 вольт, 90 мАч, размером 65х65 мм;
    — светодиодная лампочка;
    — резистор на 3.3 Ом;
    — резистор на 50 кОм;
    — диод;
    — кнопка выключения;
    — силикон;
    — транзистор IRF7832;
    — пластиковая коробочка;
    — аккумулятор на 3.7 вольт;
    — коробочка для аккумулятора.


    На боках коробочки, которую будем использовать в качестве корпуса, проделываем отверстия для крепежных болтов.

    Ставим болты в отверстия.

    Теперь необходимо собрать все элементы вместе, но перед этим можно взглянуть на схему предстоящей сборки.

    Спаиваем все элементы по схеме, не забывая изолировать все термоусадкой и горячим клеем.


    Автор идеи решил не использовать выключатель и установить самоделку в качестве дворового светильника на даче.

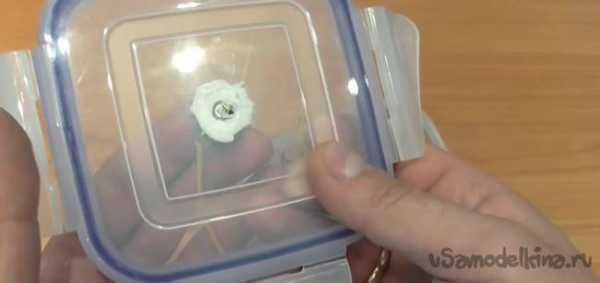

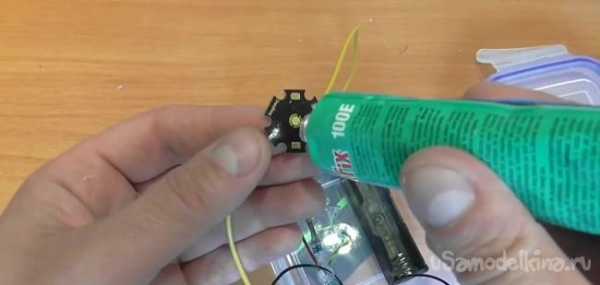

    Вначале сборки закрепляем светодиод при помощи силикона на крышке коробочки. Предварительно на крышке нужно просверлить отверстие, чтобы светодиод светил через него.

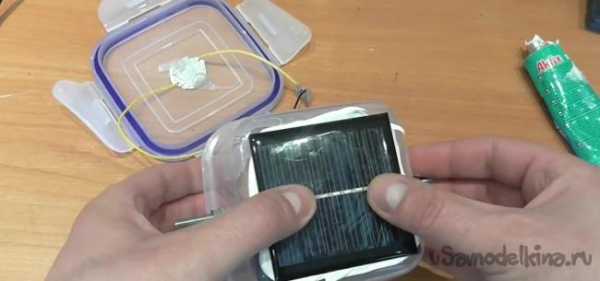

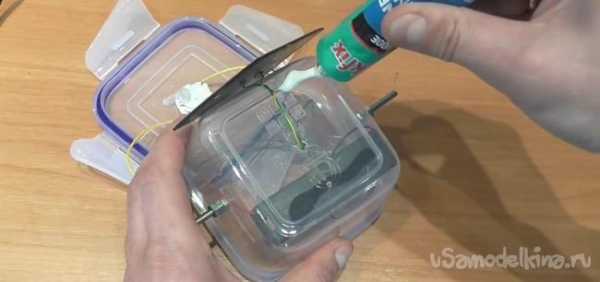

    Также силиконом приклеиваем солнечную батарейку на обратной части коробочки.


    Также по словам автора, в этом случае силикон жалеть не следует, поскольку он очень важен для сохранения герметичности.

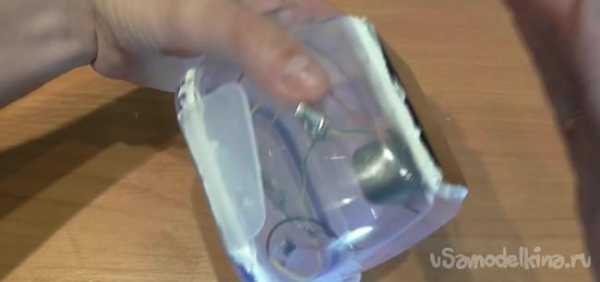

    Продолжаем сборку. В конце фиксируем крышку коробочки силиконом. Важно закрыть все возможные отверстия, чтобы в конструкцию не попало влаги. Уникальность и простота использования силикона в том, что при необходимости его можно с легкостью удалить, заменить что-то внутри конструкции, и снова заклеить. Однако по словам автора, изготовленное таким образом устройство будет работать примерно 3 года.

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    usamodelkina.ru

    Фонарь на солнечной батарее своими руками – Фонарь на солнечных батареях своими руками: схема, изготовление

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
