Фбс блоки размеры – Узнайте размеры фундаментных блоков (ФБС), Таблицы, ГОСТ

Содержание

блоки ФБС: размеры, ГОСТ

К самым популярным вариантам строительства фундамента можно отнести применение бетонных блоков. Такие изделия представляют собой сплошные или пустотелые изделия из бетона, которые производятся по заводской технологии. Можно не сомневаться в их прочности, поскольку каждый блок в процессе изготовления был подвергнут пропариванию и вибрированию.

Используются бетонные блоки повсеместно. С их помощью возводятся заборы и пандусы, эстакады и платформы. Если изделия будут эксплуатироваться на слабой почве, под них помещают специальные плиты, обеспечивающие снижение давления на грунт. Размеры фундаментных блоков ФБС определяются согласно ГОСТу.

Виды блоков

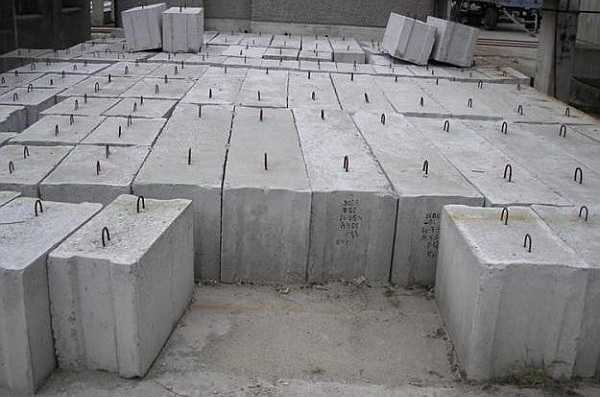

Одним из наиболее часто используемых является сплошной фундаментный блок, который имеет аббревиатуру ФБС. Он обычно выполняются стеновыми – из них возводят несущие стены.

Размеры блоков ФБС определяются ГОСТом:

  • При длине изделия 2,38 м, оно должно иметь толщину до 60 см. Высота моделей всегда равняется 58 см.
  • При длине конструкции 1,18 м они выпускаются толщиной от 40 до 60 см. Изделия могут иметь высоту 28 и 58 см.
  • Доборные блоки фундаментные отличаются небольшой длиной, которая составляет всего 0,8 м. Их толщина может принимать такие показатели – от 3 до 6 дм. Высота конструкций стандартная – 58 см. Их часто пускают для дополнения ряда, чтобы не делить на части полномерное изделие.

Стандартный ФБС для фундамента может весить до 1960 кг. Плотность всех изделий равняется 2400 кг/м3. Масса блоков зависит от их габаритов. Такие размеры и вес изделий определяются исходя из заданных стандартов.

ФБВ

Их изготавливают под заказ. Выпускаются такие блоки ограниченными партиями, по этой причине на стройке их найти довольно сложно. Главным отличительным признаком таких изделий является продольный срез. Его обычно используют для прокладки коммуникаций. ФБС имеют небольшую длину – 88 см.

ФБВ обладают морозостойкостью в 50 циклов заморозки. Армируются блоки при помощи стальных прутьев А-I и A-III.

ФБП

Они представляют собой облегченный вариант изделий ФБС, которые имеют квадратные пустоты. По высоте и ширине они равны блокам ФБП. Длина таких изделий составляет 238 см. Их используют в основном для постройки стен подвалов или оснований для промышленных установок.

Их изготавливают из бетона М150. Блоки армируют прутьями А-I и A-III. Также такие изделия обладают морозостойкостью 50 циклов заморозки.

Маркировка

Отличительной особенностью нанесения маркировки на любой фундаментный блок является округление значений габаритов до дециметров. К примеру, если ГОСТ, ФБС24.6.6т. означает длину, ширину и высоту соответственно (в дециметрах). Последняя буква «т» означает, что бетон тяжелый. Такое изделие имеет минимальную массу 260 кг. В качестве максимальной отметки принимается значение 2 тонны.

При выполнении изделия из легкого бетона в конце обозначения маркировки ставится буква «Л». Также вместо нее может стоять «П» — пористый заполнитель. Такой блок может весить минимум 230 кг, максимум – 1,47 тонны.

При установке после цифрового обозначения буквы «С» можно понять, что в процессе литья использовался силикатный бетон. Изделия с таким обозначением имеют минимальный вес 250 кг, а максимальный – 1,63 тонны.

Важно! Каждый фундаментный блок оснащают петлями из арматурных прутьев, которые необходимы для выполнения погрузочно-разгрузочных работ.

Преимущества

Фундаментные бетонные блоки обладают множеством преимуществ. Среди них стоит выделить:

  • Экономия времени. При использовании таких изделия существенно сокращается время работ. Если фундамент заливают жидким бетоном, сначала необходимо соорудить опалубку, потом провести заливку и затем ждать полного высыхания раствора.
  • Стандартные габариты. Благодаря использованию фундаментных блоков подсчет материала производится намного точнее.
  • Нет необходимости в закупке дополнительных материалов. К примеру, для заливки бетона обычным способом понадобятся плиты OSB или доски.
  • Подбор материала по заранее известным характеристикам.
  • Продолжительный срок службы.

Такие характеристики позволяют понять, почему изделия достаточно востребованы среди строителей. Особенно популярны блоки ФБС 6 (высотой 60 см).

Цены

Чтобы определиться, как уложиться в бюджет при покупке фундаментных конструкций, следует рассмотреть основные цены таких изделий, соотнеся их с размерами блоков ФБС. Самый маленький доборный блок стоит 500 р. Такое изделие имеет длину 0,6 м и ширину 0,3 м. при длине изделия в 2 раза большей блок будет стоить уже 100 р. При покупке полноразмерных блоков, имеющих толщину 30 см и длину 2,4 м, стоит рассчитывать на 2100 р.

При такой же длине изделия и ширине 40 см оно будет стоить 2800 р. Если длина блока составляет 1,2 м, тогда стоимость его будет равна 1400 р.

Особой популярностью среди покупателей пользуются изделия, которые обладают шириной 60 см. Эта толщина основания выбирается многими застройщиками.

Блоки с пустотами можно встретить достаточно редко. Цена на такие изделия ниже на 10-15%, чем на полнотелые конструкции. Это можно объяснить большими затратами сил и времени при заливке основания своими руками.

Важно! Чтобы узнать цену на блоки с вырезом, понадобится обращаться в определенный завод ЖБИ. Обычно такие блоки производят под индивидуальный заказ.

Довольно часто на рынке можно встретить предложения по реализации б/у блоков ФБС 6 или других моделей. Однако радоваться невысокой цене не следует. Лучше найти опытного специалиста и спросить его совета. Он поможет грамотно оценить недостатки блоков и решить, стоит ли брать такой материал.

Расчет и монтаж

Как уже говорилось, достаточно важно сначала провести правильный расчет материалов. Для этой задачи необходимо определиться с нужным объемом будущего основания. Поле того, как искомая сумма будет получена, можно делить ее на объем выбранного блока. Полученный результат будет отражать количество необходимых изделий для возведения основания. Если имеются сомнения по поводу этажности дома на таких блоках, об этом можно не беспокоиться. Фундаментные блоки выдержат даже пятиэтажное строение. Они изготавливаются с учетом повышенной нагрузки.

Критичным для блоков все же будет являться состояние почвы. Важно учесть такую особенность блоков, как невысокую монолитность. Ослабление фундамента происходит за счет наличия вертикальных и горизонтальных швов. Именно поэтому перед тем как устанавливать блоки ФБС, следует залить по дну основание монолитный пояс. Его также следует армировать. В случае сильного пучения грунта он примет на себя все нагрузки. При наличии высокого фундамента (в доме с подвалом) армопояс лучше монтировать через каждые 2 ряда.

Идеальным основанием для блоков являются почвы, которые состоят из крупнозернистого песка, а также с низким залеганием грунтовых вод. Ввиду достаточно небольшого шанса оказаться в таких условиях следует сделать ростверк более устойчивым. Для этого понадобится его усилить. Кроме того, что фундамента будет укреплен армопоясом, следует укладывать блоки насухо.

Как подготовить основание

Сначала выполняется подсыпка из песка. Она выполняет достаточно важную роль – выравнивает поверхность. Высота слоя песка составляет 15 см. при возведении дома на сухом песчанике блоки устанавливают непосредственно на грунт.

Если почва на месте возведения дома оказалась проблемной, следует провести монтаж фундаментных подушек под блоки. Они будут принимать на себя нагрузку, что позволит получить максимально надежное строение.

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Выводы

Разнообразие фундаментных блоков позволяет возводить основание достаточно быстро и просто. Также на работу не придется тратить много времени. Цена фундаментных блоков приемлемая. Также все изделия отвечают требованиям ГОСТ. Они изготавливаются с использованием армирующих прутьев и высококачественного цемента.

bouw.ru

размеры и порядок применения для строительства фундаментнов

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru

типы, размеры, вес, использование для ленточного, свайного и столбчатого основания

Сборные блочные фундаменты появились немало десятилетий тому назад. И по сегодняшний день немало зданий стоит на ленточных фундаментах, собранных из бетонных блоков. Но далеко не все строители считают их надежными: ведь они не монолитные, а потому хуже противостоят подвижкам грунтов.

Очень высокую степень надежности имеют монолитные фундаменты. Но их создание — очень длительный и непростой процесс, требуется установить опалубку, сделать арматурный пояс на несколько сотен точек вязки, замесить большое количество раствора, залить его. После ждать несколько недель вызревания раствора и только потом продолжать строительные работы. На все уходит не  менее месяца, а чаще больше — если все делается своими руками, без привлечения работников со стороны.

Содержание статьи

Технология сборки фундамента из блоков и область применения

Чтобы ускорить процесс и используют готовые фундаментные блоки. Их производит множество заводов, они есть разных типов, геометрии и габаритов. С некоторыми работать можно только с помощью строительной техники, с другими — самыми маломерными — можно работать вручную.

С фундаментными блоками возведение фундамента занимает немного времени

При сборке их устанавливают в вырытый котлован на подготовленную подушку. Ряды и элементы в ряду соединяют при помощи цементного раствора, иногда для повышения надежности используя армирующие пояса. Собрать небольшое основание под баню, небольшой дом или гараж можно даже за один день. После чего остается провести гидроизоляционные работы и работы по утеплению.

Но из-за того, что конструкция не является монолитом, она может устанавливаться только на надежных, непучнистых грунтах. Если есть хоть минимальная склонность к пучению, сборный блочный фундамент лучше не ставить: при воздействии на него значительных сил он начнет «гулять» и здание может обрушиться. Тем не менее, на сухих и скальных грунтах это — один из самых доступных и быстро возводимых фундаментов. Теперь вы знаете, где можно ставить сборные блочные фундаменты.

Какие бывают фундаментные блоки

Прежде всего, поговорим о материалах, из которых изготавливают блоки под фундамент. Это:

  • железобетон;
  • керамзитобетон;
  • силикатный бетон повышенной прочности.

При изготовлении железобетонных блоков раствор используют чаще всего марок М-150, М-100, М-200. В зависимости от этого изменяются характеристики, возрастает цена. Если здание  предполагается массивным, большим и тяжелым, необходимы блоки самого высокого качества, с высокой прочностью, для малоэтажного строительства и фундамента под баню достаточно блоков из раствора М-100.

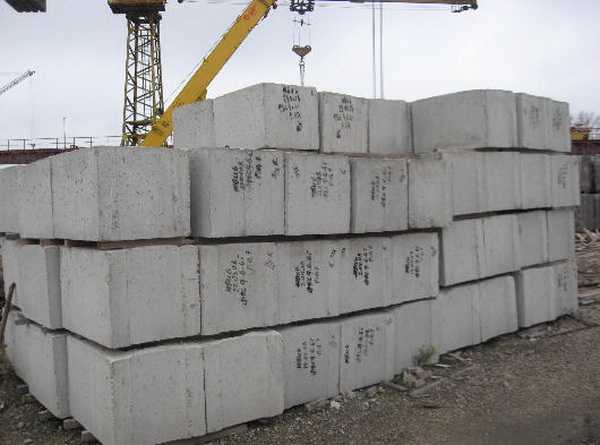

Железобетонные фундаментные блоки относятся к категории тяжелых

Железобетонные блоки являются и называются тяжелыми: их масса велика за счет высокой плотности раствора. Их вес в зависимости от разметов может быть от 300 кг, до 2 тонн.  Чтобы можно было отличить тип блока, при маркировке ставят в конце букву «Т».

При изготовлении керамзитобетона в качестве наполнителя используют керамзит. Этот состав является более легким, масса блоков от 260 кг до 1,5 тонн. При маркировке этих изделий в конце добавляют букву «Л» — легкие. Теплоизолирующие характеристики у них лучше, цена ниже.

Но также появляются неприятные свойства и особенности: высокая гигроскопичность, а также меньшая прочность. Для нейтрализации гигроскопичности потребуется  тщательная гидроизоляция и меры по отведению воды от фундамента. А вот с прочностью поделать ничего нельзя: керамзитобетонные блоки можно использовать только на фундаменты для легких зданий, например, деревянных бань или одноместных гаражей.

Керамзитобетон имеет характерную неровную поверхность

При изготовлении силикатобетонных блоков в качестве основного вяжущего элемента используется известь. Раствор получается средней тяжести, потому блоки эти называют легкими и обозначают в конце буквой «С». Масса, изготовленных согласно стандартам изделий (минимальная плотность 1800 кг/м

3) может быть от 300 кг (самый малогабаритный) до 1,63 тонны (самый большой).

Согласно ГОСТу, силикатобетонные блоки не используют в условия повышенной влажности. Это значит, что для фундамента они не подойдут.

Характеристики

Кроме материала, плотности, массы и цены, есть немало характеристик, на которые требуется обратить внимание. Есть еще множество параметров, по которым придется их выбирать.

Типы и размеры

Фундаментные блоки имеют разную форму и профили, кроме того разные габаритные размеры. Изделия разной формы имеют разное назначение и маркировку:

  • Цилиндрические колонны используются при устройстве фундаментов свайного и столбчатого типа. Они обозначаются буквой «Ф».
  • Трапециевидные фрагменты служат хорошей опорой под ленточное или столбчатое основание (подушкой). Эти изделия маркируют «ФЛ». Все параметры и размеры описаны ГОСТ 13580-85.

    Трапециевидные изделия служат хорошим основанием для фундамента

  • Прямоугольные с дугообразными выемками на торцах называют «ФБС». Их используют при устройстве ленточного фундамента, а также для возведения стен цокольных этажей. Размеры и параметры выдерживаются согласно ГОСТ 13579-78.
  • Есть еще пустотелые блоки, которые используют для изготовления несъемной бетонной опалубки при изготовлении монолитного ленточного фундамента. Обозначаются они «ФБП». Такие блоки необходимы при возведении многоэтажных домов. Получается тогда очень надежный фундамент. Но для малоэтажного строительства их применение избыточно: слишком большой запас прочности для бани, пусть даже и двухэтажной. Их описывает тот же стандарт, что и ФБС — 13579-78.
  • В некоторых случаях могут понадобиться балки — они есть прямоугольного и трапециевидного сечения, маркируются «БФ». Их размеры нормирует ГОСТ 28737-90.

После букв, которые обозначают тип изделия, следует набор цифр. Они отображают габариты блоков, указанные в дециметрах. Первая цифра — длина, вторая — ширина, и последняя — высота. Например, ФБС-24-6-6  — это блок прямоугольной формы, длиной 240 см, высотой и шириной 60 см. Обозначение ФЛ-6-12-3 расшифровывается так: блок трапециевидной формы (подушка), длиной 60 см, шириной 120 см и высотой 30 см.

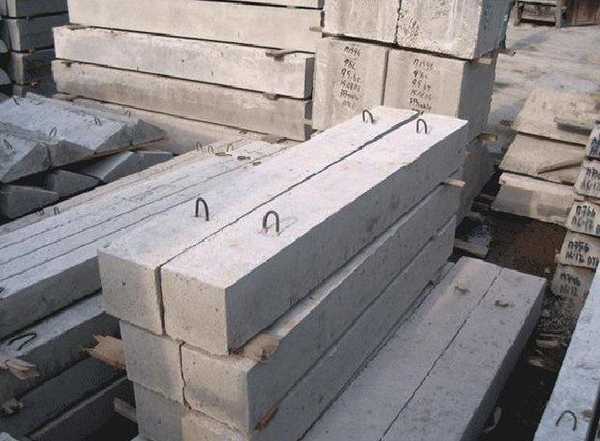

Есть блоки-балки. Они тоже иногда необходимы в строительстве

Использование всех этих блоков предусматривает использование кранов или, как минимум, лебедки. Но есть совсем небольшие блоки, размерами 20*20*40 см. Их заливают на тех же заводах в стандартные формы. При заливке работают вибропрессовочные машины, которые увеличивают плотность раствора. Используют при этом смесь из портландцемента,  песка и более крупного заполнителя. Заполнителем может быть гравий, и тогда блок — бетонный, или керамзит, и тогда он, соответственно керамзитобетонный.

Маломерные бетонные блоки бывают полнотелые и пустотелые. Полнотелые используют для кладки фундаментов нетяжелых зданий на надежных грунтах, пустотелые — для возведения стен. Работать с ними можно без техники: масса не бывает больше 40 кг. Но при устройстве такого фундамента нужно создавать дополнительные армирующие пояса. В некоторых случаях, в каждый горизонтальный шов укладывают металлическую сетку. А для повышения прочности можно еще сделать и армирующий пояс большей высоты. Все зависит от условий на участке и конструкции здания.

Морозостойкость

Эта характеристика важна для большей части территорий нашей страны. Любой из материалов выдерживает некоторое количество циклов заморозки и размрозки. Для повышения этого показателя в раствор добавляют разнообразные присадки. Понятно, что чем больше циклов переносит бетонный блок без разрушения, тем дольше будет служить фундамент.

Таблица размеров блоков ФБС

Устойчивость к средам

При наличии на участке кислых или щелоченных почв, необходимо соответственно выбирать тип бетона. Если говорить о Подмосковье, то большая часть грунтов кислая, потому тут необходимо использовать блоки со щебнем в качестве заполнителя: он придает изделиям стойкости к кислотным воздействиям.

Определяется кислотность почвы при помощи тестов, которые приобрести можно в магазине, торгующим сельхоз оборудованием. Стоят они копейки, способ применения расписан на упаковке, также как и шкала, по которой определяют состояние грутнтов.

Стоимость и качество

Точно сказать, сколько стоит тот или иной фундаментный блок, можно только после обзвона нескольких заводов в вашем регионе. Цены отличаются значительно. Причем солидная разница может быть даже у производителей в одном регионе. Дело может быть в марке бетона. Тут уже вам нужно спрашивать и сравнивать. Не поленитесь попасть на каждое производство и осмотрите, оцените блоки, представленные там, по следующим параметрам:

Качество фундаментных блоков для ручной кладки нужно проверять

  • Геометрия. Все блоки должны быть одинаковыми, грани ровными и четкими. Желательно также чтобы поверхности тоже имели минимум изъянов или не имели их вообще.
  • Заявленную плотность можно сравнить в домашних условиях (речь о небольших блоках 20*20*40 см). Их нужно взвесить, сравнить габариты и вес. Высчитать плотность. Для керамзитобетона она не должна быть ниже 1800 кг/м3, для бетонов — не ниже 2000 кг/м3. Только такие можно использовать для фундаментов.
  • Потом проведите краш-тест: бросайте блоки с одинаковой высоты на твердую поверхность. Они ни в коем случае не должны рассыпаться, сколы должны быть минимальными.

Эти несложные манипуляции позволяют определить качество бетонных блоков. Только не забудьте, какой из них принадлежит какой фирме (подпишите, или пронумеруйте).

Устройство фундамента из блоков

Есть несколько типов фундаментов, при строительстве которых можно использовать бетонные блоки. Это ленточный, свайный и столбчатый. Технологии мало в чем отличаются, но некоторые особенности все-таки есть.

Ленточный фундамент из блоков

Вариантов устройства ленточного фундамента из блоков может быть несколько:

  • На подсыпку из песка и гравия ставятся блоки ФБС, далее они устанавливаются по правилам кирпичной кладки — с перевязкой (так, чтобы вышестоящий элемент перекрывал своим «телом» шов, расположенный ниже). Этот вариант может использоваться на надежных плотных грунтах.
  • На подсыпку устанавливаются «подушки» — блоки ФЛ, а сверху уже ставят ФБС. Тут грунты могут быть и сыпучие: «подушка» распределит вес.

    Устройство сборного блочного фундамента с подушкой

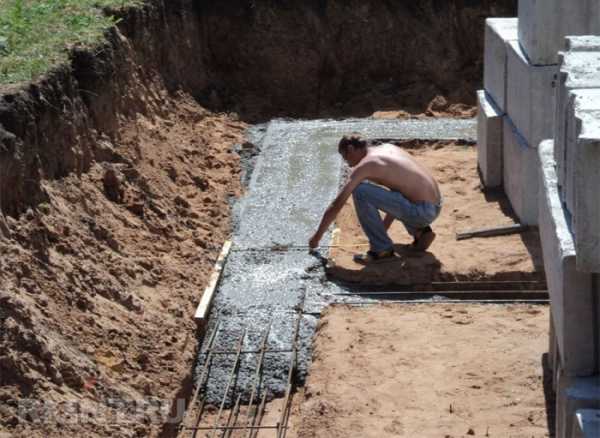

  • В качестве основания делают монолитную ленту, на нее ставят блоки ФБС. Такая конструкция имеет повышенную надежность (по сравнению с чисто блочным вариантом). Подходит под тяжелые дома. Для повышения стабильности опоры дополнительно можно сделать еще один армированный монолитный пояс — примерно на середине высоты фундамента. Это актуально для сооружений с цокольным этажом или для глубоко заглубленных фундаментов.

Можно ли такие фундаменты делать из блоков 20*20*40 см. Если это небольшое по весу сооружение, и грунты подходят, то ответ «да». Особенно хорошо будет себя чувствовать в этом случае сруб из бревна или бруса. За счет эластичности древесины будут компенсированы возможные подвижки. К тому же этот материал — легкий, и прочности небольших по габаритам  блоков, будет достаточно для поддержания этого веса.

Если грунты имеют хоть малейший намек на пучнистость, или дом будет тяжелым, можно ли делать фундамент из маломерных блоков сказать могут только специалисты после обследования участка и расчетов.

Использование блоков для свайных и столбчатых оснований

Для свайных фундаментов используют железобетонные изделия разного сечения: круглого, квадратного, многоугольного. Они углубляются до прочных слоев грунтов, которые могут вынести вес дома. Верхняя часть свай объединяется ленточным основанием, на которое будут опираться стены. Этот тип фундамента хорош на сложных сыпучих или сильно пучнистых грунтах.

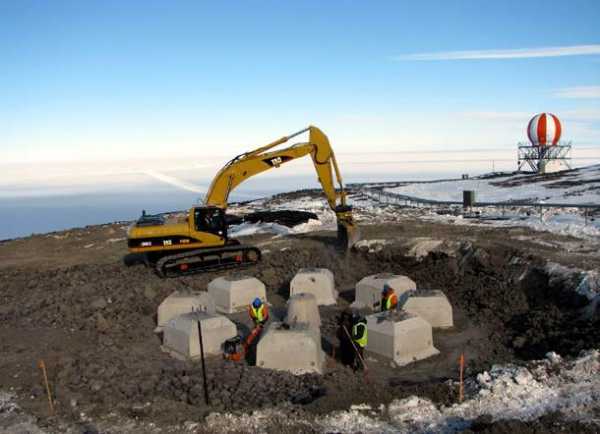

Свайный фундамент из бетонных блоков

Столбчатые фундаменты имеют схожую геометрию. Только глубина залегания у них намного меньше. Есть мелкозаглубленные (выше уровня промерзания) виды и с заложением ниже уровня промерзания. Меньшая глубина компенсируется большей площадью основания: столбы, как правило, шире. Тут, как и при возведении сборного ленточного фундамента, возможны варианты:

  • Уложить на подсыпку «подушку» — ФЛ, а сверху ставить блоки подходящего размера. Этот вариант хорош на склонных к пучению грунтах: расширенное основание будет стабилизировать состояние здания.
  • На подсыпку сразу укладывать блоки марки «Ф». Этот вариант менее стабилен, подходит для зданий небольшой массы.

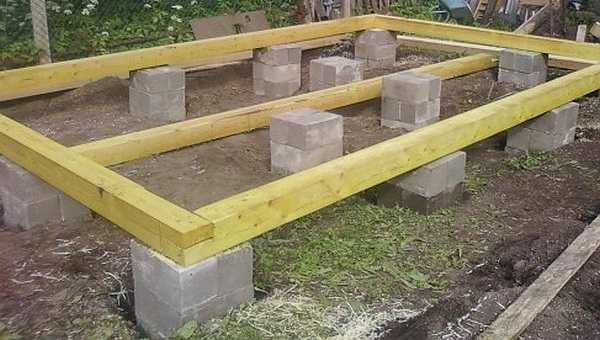

    Столбчатый фундамент под баню, сложенный из бетонных блоков

Итоги

Правильное использование бетонных блоков для строительства фундамента намного ускоряет процесс. Дешевле или дороже он получится, сказать проблематично. В некоторых случаях он обходится дешевле, иногда, за счет необходимости длительной аренды подъемного крана, выходит дороже. Что неоспоримо, так это то, что возводится он гораздо быстрее, а это иногда не менее важно, чем стоимость.

baniwood.ru

Размеры блоков ФБС для фундамента: разновидности и размерность

В тех случаях, когда необходимо возвести ленточное основание в минимальный отрезок времени, вам потребуются блоки ФБС для фундамента. Они представляют собой одну из разновидностей ж/б изделий, которые нашли своё применение при установке сборных строений из ФБС. Необходимы фундаментные блоки сплошные (так расшифровывается аббревиатура ФБС) для постройки фундаментных стен. Сегодня речь пойдёт о том, какие существуют размеры блоков фбс для фундамента, их сортамент и основные особенности, и нюансы, связанные с их применением.

По своей форме сплошной фундаментный блок является параллелепипедом прямоугольной формы, который отливают из бетона. На торцах изделия выполнены выемки прямоугольной формы. Они сделаны для того, чтобы облегчить процесс заливки шва при монтаже. Обычно ФБС-блоки производятся на заводах, выпускающих железобетонные изделия. Их производство предусматривает применение технологии вибрационного прессования. Спрессовать цельное изделие можно только в условиях заводских стендов, поскольку конструкции ФБС могут достигать вес около полутора тонн.

Разновидности конструкций

По своему сортаменту такая конструкция различается по разнообразным критериям. Сюда относится классификация по виду применяемой в производстве арматуре, а также по разновидности раствора, используемом в процессе заливки железобетонных изделий.

Если исходить из классификации по первому критерию, то виды блоков фбс подразделяются на:

  • Продукцию с каркасом напряженного типа. Он производится из арматурных элементов растянутого или закаленного вида.
  • Продукцию с каркасом ненапряженного типа. Изготавливается такой вид из арматуры, не подверженной обработке.

Стоит отметить также и то, что в обеих ситуациях используется стальная арматура, в основу которой вошла марка А1 либо А111.

Если исходить из типа бетонных блоков, то они различаются по второму критерию на следующие разновидности:

  1. Железобетонная продукция, при изготовлении которой использовался тяжелый бетон. В его основу пошел раствор, марка которого М250 или М300. Также нередко используется раствор, имеющий марку М400.
  2. Ж/б продукция, выполненная из бетона лёгкого типа. Она производится из растворов марки В150. Здесь же актуальным является использование и не менее популярной марки В100.
  3. Железобетонные конструкции, выполняемые из керамзитобетона, которые производились из специализированного раствора, в его основу положен керамзит гранулированного типа. Он играет в нём роль своеобразного армирующего наполнителя.

От того, к какой из групп относится то или иное изделие, зависит, какие размеры блоков бывают, а также какой может быть вес и их стоимость, что, скорее, является следствием из вышеперечисленных признаков.

Преимущества и недостатки рассматриваемых конструкций

Современные блоки ФБС обладают массой преимущественных характеристик. К их числу можно отнести следующие:

  • Отличная несущая способность изделия, которую можно сравнить со свойствами монолита литого типа.
  • Прекрасная устойчивость к разного рода вредным воздействиям окружающей среды. Блок, который был предварительно спрессован на специализированном вибростенде, отличается двумя ключевыми характеристиками. Сюда можно отнести наименьшую пористость и высокую поверхностную твёрдость. Проще говоря, к минимуму снижается возможность заплесневения внутренней структуры ФБС блока.
  • Также к числу достоинств можно отнести и крупногабаритность изделий. Объясняется это тем, что становится возможным ускорение хода возведения фундамента. Самым большим блоком ФБС для основания является такое изделие, которое по своим параметрам способно заполнить практически одну четвёртую часть десятиметровой стены, выполненные из ленточного основания. Таким образом, с целью возведения фундамента мелкозаглублённого типа потребуется наличия всего лишь на всего шестнадцати единиц рассматриваемого изделия. В том случае, если основание планируется погрузить глубоко, то его необходимо будет сложить из тридцати двух блоков. Они складываются из двух рядов.

Однако у рассматриваемых блоков ФБС есть и некоторые слабые стороны. Необходимо перечислить и их:

  • Крупный вес продукции, который обуславливают размеры блоков фбс для фундамента. Если поискать и найти самый маленький фундаментный блок, то его вес будет составлять не одну сотню килограмм. Всё это ведёт к необходимости использования тяжёлой строительной техники при установке фундаментных стен из ФБС.
  • Не хватает кладке из таких блоков и показателей герметичности. В фундаментных стенах есть некоторые уязвимые места, которые базируются в кладочных швах. Из-за своих физических характеристик они склонны к притягиванию грунтовых вод. Однако эта проблема поддаётся устранению. Для этого всегда внешняя часть изделия оснащается надёжным гидроизоляционным слоем.
  • Также недостаточны показатели теплостойкости. Справедливости ради отметим, что этот «минус» характеризует также и заливку ленточного типа.

Кроме всего прочего, к числу слабых сторон можно отнести ещё одну, которая заключается в некоторой дороговизне, которая присуща процессу возведения фундамента из подобного рода блоков. Так, к примеру, такие конструкции могут обойтись примерно на треть дороже, нежели ленточный фундамент.

Размерность изделия

В этом разделе рассмотрим, какие размеры блоков использовать для фундамента. Габаритная составляющая определяется исходя из специального нормативного документа. Им является государственный стандарт – ГОСТ. Изложены здесь не только основные параметры продукции, а также и некоторые отклонения от них, которые возможны и допустимы. Исходя из параметров длины изделия, оно классифицируются на три разновидности.

Габариты продукции могут составлять 9, 12 и 24 дм. Что касается критерия высоты, то здесь также имеет места классификация, только уже на два типа – 3 и 6 дм. Согласно показателям ширины, данная разновидность железобетонных изделий классифицируется на 4 типа, среди которых продукция представлена с данным параметром от 3х до 6ти дм.

Также, кроме всего вышеперечисленного, имеет место продукция, изготавливаемая исходя из отраслевых нормативов. Благодаря ним становится возможным возведение основания с нестандартными параметрами.

Установка сборного фундамента

Устанавливаются бетонные блоки фбс в несколько этапов, причём в рамках первого осуществляется разметка и рытьё котлована. Следует отметить, что подобные изделия подразумевают под собой традиционный котлован, имеющий выемку прямоугольного типа. Что касается осуществления разметки, то она выполняется с использованием проволоки. Понадобиться могут также и вехи, с помощью которых очерчивается высшая граница разрабатываемого котлована. Параметры её обычно превышают соответствующие габариты основания на глубину заложения фундаментной подошвы.

Данный этап, в рамках которого осуществляются земляные работы, оканчивается тем, что необходимо засыпать песчаную подушку. Выполняется эта операция на дне траншеи, которая была предварительно обустроена по периметру котлована. Что касается габаритов выемки, то они должны быть идентичны габаритам фундаментной подошвы. В данном случае имеется в виду ширина.

Далее сборка основания осуществляется по следующей схеме:

  1. Поверх песчаной подушки укладывают рубероидную ленту;
  2. Далее устанавливается ФЛ блок;
  3. Поверх него устанавливается ряд блоков ФБС. При укладке сплошных блоков используется принцип «от угла к центру». Швы должны быть заполнены посредством специализированного скрепляющего раствора.
  4. После этого укладывается следующий блочный ряд. Его необходимо монтировать согласно принципу кирпичной кладки. Он заключается в том, чтобы вышестоящая единица продукции обосновывалась на двух нижележащих. Таки образом, вертикальный шов будет перекрыт центром верхнего изделия.
  5. По окончанию установки стенок, на верхние грани последнего блочного ряда заливается ростверк монолитного типа.

Если вы не будете пренебрегать основными правилами, то всё завершится успешно. В данной статье мы постарались рассказать вам о том, какие блоки фбс бывают, их параметры, слабые и сильные стороны, а также описали процесс установки. Надеемся, что эти знания окажутся полезными для вас. Успешного строительства!

nafundamente.ru

что такое, размеры, под фундамент в строительстве

Довольно распространенным способом возведения фундамента является применение бетонных блоков. Фундаментные блоки ФБС могут использоваться без опалубки, к тому же они имеют крайне высокую прочность.

При возведении на слабой почве блоки опирают на специальные покрытия, которые помогают уменьшить нагрузку на грунт.

В данной статье будет более подробно рассмотрено, что такое ФБС, его виды и способ применения в строительстве.

Типы фундаментных блоков

Плиты ФБС удобно использовать для монтажа фундамента

Довольно популярным видом является ФБС, расшифровывается который как сплошной бетонный фундаментный блок. Его применяют для монтажа под наружные и внутренние поверхности.

Различают следующие размеры фундаментных блоков ФБС:

  • если длина изделия составляет 2,38 м, толщина плит ФБС может варьироваться от 30 до 60 см. Высота при такой длине составляет 58 см;
  • при длине 1,18 м, существует 3 вида толщины: 40, 50 и 60 см. При этом высота может быть либо 28, либо 58 см;
  • короткие изделия. Имеют длину в 0,88 м. Толщина может варьироваться от 30 до 60 см. Высота такого ЖБИ стандартная в 58 см.

Масса ЖБИ зависит от размера и может находиться в пределах от 380 до 1960 кг. Все возможные размеры сплошных блоков можно увидеть на следующей схеме.

Преимущества бетонных блоков

Такие изделия имеют ряд существенных плюсов перед другими материалами. К ним можно отнести:

  1. Уменьшение продолжительности работы. Если использовать для строительства фундамента способ с заливкой бетона в опалубку ждать понадобится около месяца, пока раствор наберет свою прочность.
  2. Стандартные размеры. Этот параметр позволит точно рассчитать нужное количество изделий.
  3. Экономичность. Не понадобится приобретать дорогие материалы в виде досок для опалубки, химических добавок против замерзания и прочего. Сами ЖБИ не отличаются высокой стоимостью, их цена во многом зависит от вида.
  4. Большой ассортимент изделий. Возможность выбора согласно нужным параметрам: водостойкость, защита от мороза или агрессивных химических веществ.
  5. Высокий срок эксплуатации. При правильной установке и аккуратном использовании материал может прослужить более века.

Маркировка блоков

Легкий бетон маркируется буквами «Л» или «П»

Чертой маркировки всех блоков для постройки дома является округление размеров до дециметров.

Если материал производится из легкого бетона, то после цифры идет маркировка «Л» или «П», которая расшифровывается, как наличие в составе керамзита.

Если после цифровых обозначений стоит буква «С», это означает, что при изготовлении завод ЖБИ применял бетон на основе силиката. Минимальный вес такого ЖБИ составляет 250 кг, а максимальный 1,63 т.

Все фундаментные блоки имеют размеры и оснащаются 2 петлями из стали с большим диаметром. Они используются для установки, погрузки и разгрузки.

Расчет и установка блоков

Швы между блоками ослабят прочность конструкции

Произвести все подсчеты не так сложно, как может показаться.

Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.

Результат будет соответствовать нужному количеству материала.

По поводу этажности возводимой постройки можно не переживать. Прочности ФБС блоков хватит для того, чтобы выдержать пятиэтажное помещение.

Более важным критерием для такого материала является состояние почвы. Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию.

Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс. Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков.

Хорошая почва для блоков должна иметь большое количество песка и глубокое залегание воды. Эти критерии встречаются редко, поэтому зачастую блочный ростверк необходимо усиливать. Помимо армопояса каждый ряд блоков обрабатывается бетонной смесью с толщиной не меньше чем в 3 см. При этом марка бетона должна быть не ниже М 150.

Подготовка основания

Для фундамента под блоки своими руками понадобится сделать песчаную подсыпку. Она служит в качестве выравнивающего слоя, при этом ее толщина не должна превышать отметку в 15 см. Если работа проводится на сухих песчаниках, блоки можно устанавливать прямо на грунт. О том, как сделать лучшую основу для ФБС-фундамента, смотрите в этом видео:

Если возведение осуществляется на проблемной почве, для увеличения прочности под блоки предварительно устанавливают железобетонные фундаментные покрытия.

Установка фундамента из бетонных блоков

Очень крупные блоки придется монтировать с помощью техники

Согласно нормам, запрещено устанавливать бетонные блоки под фундамент, если дно ямы завалено снегом или залито большим скоплением воды.

Если размеры блоков ФБС для фундамента большие, их перемещение осуществляется при помощи подъемного крана.

Первым делом блоки монтируют в углах фундамента и точках соприкосновения внутренних стен. Они служат в качестве монтажных маяков.

При помощи нивелира проверяется правильность размещения, между изделиями натягивают шнур и по нему устанавливаются промежуточные блоки. В участках, где планируется проводка, оставляются отверстия нужных размеров.

Перед монтажом железобетонные блоки для фундамента необходимо очистить от загрязнений и смочить водой. Установка осуществляется на бетонной смеси, при этом все швы перевязываются. Швы также обрабатываются смесью, которая уплотняется штыковой лопатой. Маркировка бетона при такой работе может быть разная в зависимости от того, какого блок ФБС размера. Подробнее о монтаже основания смотрите в этом видео:

При приобретении блоков для дома рекомендуется запросить у продавца сертификат соответствия. Эта бумага гарантирует качество изделия и полностью соответствует требованиям ГОСТ.

Как видно из статьи, фундаментные блоки можно использовать для возведения фундамента и стеновых конструкций. Даже маленькие по размеру изделия отличаются высокой прочностью и качеством, а их срок эксплуатации действительно впечатляет.

kakfundament.ru

Как правильно подобрать размеры блока ФБС

Любое строительство, как известно, начинается с возведения фундамента. Он может быть выполнен как методом укладки в траншею бетонной массы, так и с помощью бетонных блоков. Размеры блока ФБС, как правило, выбирают в зависимости от степени нагрузки на фундамент и размеров сооружения. Также, если возникает необходимость в определенном цветовом решении, например, нужно выделить цоколь, то используют блоки различной окраски: серые, красные, желтые, зеленые.

Для укладки в основание дома чаще всего используют прямоугольные ФБС блоки фундаментные. Размеры выбирают в зависимости от длины и высоты стены, которая на них будет опираться, а также от ее конструктивной системы и материала. Если планируется строить многоэтажное здание, то под блоки нужно укладывать бетонную подушку.

Блоки имеют различную маркировку, соответствующую их типам, например: ФБС – сплошные; ФБП – пустотелые, ФБВ – с вырезом.

Основные размеры блока ФБС – это высота, которая практически неизменна для всех изделий, сделанных по стандарту (60 см), ширина (всего четыре размера от 30 до 60 см) и длина, являющаяся кратной 30 (60, 90, 120 и 240 см). Все эти параметры также указывают в маркировке в дециметрах (например, ФБС 6-3-6 означает, что этот блок предназначен для возведения стен и имеет параметры 6 дм в длину, 3 дм в ширину и 6 дм в высоту). Иногда в маркировке также указывается тип бетона, использованный для изготовления блока: «т» – тяжелый, «п» – пористый, «с» – силикатный. Все другие размеры блока ФБС можно сделать на заказ.

Заводское качество – гарантия долгой службы

Выбирают блоки исходя из вертикальной нагрузки, которая определяется расчетным путем на стадии проектирования здания. Габариты зависят также от того, какой плотности бетон был использован для их отливки. Все блоки армируются и имеют специальные петли, с помощью которых их удобно и транспортировать, и укладывать на место.

Поскольку блоки производят в заводских условиях, это гарантирует их высокую прочность и надежность, они устойчивы к внешним воздействиям. Однако для недопущения проникновения влаги все же внешнюю сторону рекомендуют обмазывать гидроизолирующей смесью, особенно если есть вероятность поднятия грунтовых вод.

Тонкости монтажа блочного фундамента

Монтаж блочного фундамента выгодно отличается по времени возведения, сравнительно с заливкой монолитного, а также не требует сплошной опалубки благодаря тому, что блоки ФБС, размеры которых стандартны, сокращают количество вертикальных швов и позволяют сделать его более прочным. При расчете необходимого количества блоков не следует забывать о кратности 30. Если длина стены делится на 30, то всегда можно выбрать нужно количество элементов. Если же остается остаток, то блоки можно расставить, а пустоты между ними заделать армированными вставками. Готовность фундамента для возведения стен наступает примерно через неделю. Все стыки между блоками, как горизонтальные, так и вертикальные, заполняют раствором, в который рекомендуется ввести гидроизолирующие добавки. На толщину слоя раствора будут влиять размеры блока ФБС. Для проведения в здание подземных коммуникаций (воды, канализации, электричества) следует оставлять небольшие зазоры между элементами в заранее запланированных местах, чтобы потом их не сверлить.

fb.ru

Фбс блоки размеры – Узнайте размеры фундаментных блоков (ФБС), Таблицы, ГОСТ

Добавить комментарий

Ваш адрес email не будет опубликован.
