Токарное дело для начинающих: основы, станки, резцы

Токарное дело появилось на заре промышленной революции и с тех пор прошло длинный путь эволюции. В наше время профессия токаря успела утратить привлекательность для молодых людей. Но с другой стороны с появлением большого количества станков с программным управлением, токарное дело обретает новое звучание и переходит в разряд инженерного искусства. Детали токарной обработки применяются в машиностроении, электроэнергетике, строительстве и других областях промышленности и техники.

Токарное дело

Основные принципы токарной обработки

Для начинающих токарное дело кажется темным лесом, полным непонятных терминов. Хотя на самом деле суть процесса токарного точения довольно проста. Главный инструмент токаря — это станок в котором зажатая деталь вращается на высокой скорости, а режущий элемент производит обрабатывающие процессы по дереву, металлу или пластику.

Обрабатываться могут самые различные материалы. Наиболее востребованным материалом в токарном деле безусловно является сталь.

Но исторически все начиналось с обработки дерева, 12 еще действующих токарных станков Петра Первого до сих пор сохранились в коллекции Эрмитажа. Русский царь увлекался ремеслами, но токарная обработка деревянных и металлических деталей была его любимым занятием.

Современные станки, конечно, гораздо сложнее первых деревянных образцов. Но базовый принцип сохраняется, несмотря на появление электрического двигателя вместо ручного привода и многократное увеличение в размерах.

Токарный станок состоит из нескольких базовых элементов:

  • станина, на которую крепятся все остальные элементы;
  • передняя бабка с двигателем и шпинделем для фиксации детали;
  • суппорт движущийся по направляющим в станине, с расположенным на нем резцом;
  • задняя бабка с фиксатором габаритных деталей.

Деталь зажимается, привод сообщает ей вращение и, регулируя положения режущего или фрезеровочного инструмента, производится обработка материала.

Устройство токарного станка

Стандартные токарные операции, которые применяются и в металлообработке, и в обработке дерева это:

  1. точение сфер, конусных и цилиндрических заготовок;
  2. торцевание;
  3. нарезка канавок, внутри и снаружи деталей;
  4. отрезание;
  5. центровка;
  6. сверловка;
  7. нарезка резьбы, снаружи и изнутри;
  8. зенкерование.

Каждая операция требует специальный инструмент, который подбирают в соответствии с материалом, требуемой точностью обработки и конструктивных особенностей станка.

Виды оборудования для токарной обработки

В советское время существовала разветвленная сеть профессиональных училищ, в которых молодые люди после школы могли освоить профессию токаря совершенно бесплатно. Обучающая программа включала теоретическую часть практическую работу на учебном станке в стенах училища и производственную практику. Одним из самых важных элементов теоретической подготовки наряду с изучением свойств металла было обучение владению инструментом. Без понимания того для чего нужен каждый вид резца, как он устанавливается в станке и под каким углом происходит обработка профессиональный токарь никак обойтись не сможет. Сейчас каталоги токарных резцов и фрез — это многотомные справочники и пособия для токаря огромного формата. Разнообразие оснастки, разработанной для любых тонкостей операций металлообработке сравнимо с классификацией видов в биологии. Основные инструменты, без которых точно не обойдется ни одно производство и можно проводить большинство операций — это резцы:

  • проходные, служат для обтачивания;
  • расточные, позволяют точить глухие отверстия;
  • отрезные, для нарезки;
  • резьбовые нужны для нарезания резьбы на заготовках;
  • фасонные;
  • прорезные;
  • галтельные.

Виды токарных резцов

Обучение работе на токарном станке включает подготовку к работе со всеми видами этих резцов. И для каждого инструмента необходима точная спецификация фиксации инструмента. Угла заточки, угла под которым резец подходит к детали, скорости подачи. При этом все параметры будут меняться со сменой материала. Даже у стали в зависимости от наличия различных присадок процесс обработки настраивается отдельно.

Станки, которые можно сейчас встретить у производителей очень сильно различаются по ряду параметров:

  • по габаритам: от настольных станков в домашнюю мастерскую, до промышленных машин в десятки тонн для обработки деталей гидроэлектростанций;
  • по способу управления: ручные, с ЧПУ, полностью автоматические комплексы;
  • по обрабатываемым материалам: для дерева, металла, твердых пластиков.

Первые опыты начинающего токаря начинаются с изучения токарного станка, общих принципов работы и самых простых операций по нарезке деталей. Дальше с ростом навыков, работы со станком и теоретической подготовки можно переходить к новым работам, например, по нарезке резьбы или проточке.

Виды токарных работ

Но прогресс в умениях дело далеко не быстрое, придется привыкнуть к мысли о долгом кропотливом обучении. В профессиональных училищах срок подготовки занимает 3 года плюс производственная практика, которая совершенно по-другому преподносит теоретические знания.

Разряды токарей

С ростом профессиональной подготовки токарь может подтверждать свои умения сдает экзаменов для перехода в следующий разряд, чем выше разряд, тем больших теоретических знаний необходимо специалисту и, тем более, тонкое владение инструментов он должен демонстрировать

  • токарь 2-го разряда владеет навыками работы на универсальных станках, с деталями 12-14 квалитета;
  • токарь 3-го разряда подтвердил навыки по наладке универсальных станков, работы с плазмотроном, заточке резцов, готов обрабатывать детали 7-10 квалитета;
  • токарь 4-го разряда выполняет плазменно-механическую обработку, управляет санками с тремя и более суппортами, нарезает двухзаходные резьбы;
  • токарь 5-го разряда обрабатывает сложные детали до 6-7 квалитета точности, обрабатывать высоколегированные стали и накатывать многозаходные резьбы;
  • токарь 6 разряда высшая ступень профессионального мастерства, специалист работает с 5 квалитетом и может выполнять настройку тонкого инструмента, с несколькими сопряженными поверхностями.

Токарь

Сдача экзаменов для перехода от разряда к разряду разделена периодом не менее года.

Последний шестой разряд свидетельствует о весьма высокой подготовке в теоретической части, практических навыках обработки деталей и настройке станков. Заработная плата такого специалиста может превышать оплату профессионального инженера.

И иногда от специалиста с уникальными токарными навыками может полностью зависеть производственный процесс на предприятии. Сдача экзаменов по специальности токарное дело открыта во многих профессиональных обучающих центрах, обычно для экзамена потребуется дополнительно пройти обучающий курс и оплатить переподготовку и сам экзамен.

Как стать профессионалом в металлообработке

Обучение токарному делу, как, например, в профессии врача, длится целую жизнь, кроме существенного объема теоретической информации, книг и практических навыков которые предстоит освоит стоит есть постоянно обновляющийся парк техники, требующий изучения, токарные станки развиваются. Также увеличивается номенклатура обрабатываемых материалов, появляются новые композитные и полимерные материалы с неизученными свойствами.

Скачать учебное пособие по токарному делу

Помочь в овладении профессии могут уроки по токарному делу и обработке металлов от более опытных коллег и преподавателей. Сейчас в интернете стала доступна библиотека технической литературы по обработке металлов: справочники, пособия токаря и учебники. Дополнительное образование требует времени, которого постоянно не хватает, и денег, которые тоже не будут лишними, но эти затраты с лихвой окупятся в будущем.

Техника безопасности

Токарные работы требуют кроме всего прочего подготовки в технике безопасности на токарном станке. Первое с чего начинается обучение — это базовые понятия техники безопасности, при их нарушении есть риск получить травмы рук, глаз, а в самых печальных случаях пренебрежение техникой безопасности грозит смертельным исходом

  • спецодежда должна плотно прилегать к телу, работать необходимо в защитных очках и рабочих ботинках с металлическим подноском;
  • в зоне работы не должно быть посторонних предметов, нельзя загромождать рабочее место;
  • необходимо контролировать надежное крепление заготовки в фиксаторе;
  • строго запрещено передавать что-либо над работающим станком, удалять стружку руками, а не сметкой, останавливать патрон во время движения, отходить от работающего станка;
  • после завершения рабочего дня, токарь приводит в порядок рабочее место, очистить его от металлических отходов и обрезков протереть и разложить инструмент и оснастку в шкафы для инструмента;
  • мастер постоянно контролирует уровень смазочно-охлаждающей жидкости, целостность электропроводки, отсутствие повреждений корпуса.

Техника безопасности на токарном производстве

Токарное дело интересное, но сложное занятие, требующее постоянного обучения, осваивать которое увлекательное занятие. Привлекательность этого мастерства не только в получении профессии или подсобном использовании, но и в оригинальном хобби. Вытачивание на станке оригинальных поделок доставляет удовольствие точно не меньшее, чем собирание марок или вязание, а оригинальные стальные сувениры смогут по-настоящему удивить друзей. А ценность настоящих профессионалов токарного дела на рынке труда обеспечит постоянную занятость.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

что можно сделать, виды станков, методы

Токарные станки предназначены для обработки тел вращения. При работе на токарном станке производится точение цилиндрических, конических и фасонных поверхностей, как внутренних, так и наружных, а также нарезание резьбы и накатку рифления. Помимо этого, на них можно производить операцию сверления, однако это возможно только в том случае, если отверстие находится в оси детали или же с некоторым смещение от нее.

Разновидности и характеристики станков для обработки дерева

Разнообразие типов, размеров и форм деревянных деталей предполагает многообразие оборудования, на котором происходит обработка.

В перечень разновидностей станков для деревообработки входят:

Пилильные

Данная группа используется для распиловки заготовок и целых древен, а также для придания формы плоским элементам. Пилильные в свою очередь следует разделить на следующие подгруппы:

  • Пилорамы, при помощи которых осуществляется продольная и поперечная распиловка материала при помощи линейных пил, которые совершают возвратно-поступательные движения относительно заготовок. Данное оборудование не относится к экономичному оборудованию, к тому же оно достаточно громоздкое, поэтому встречается довольно редко.
  • Круглопильные, которые представляют собой автоматические и ручные, выполняющие распиловку древесины в наклонной и вертикальной плоскостях при помощи круглых пил. Такое оборудование нашло применение при  формовке. Классифицируется по количеству пил, их диаметру, мощности и производительности.
  • Ленточные, функционирующие автоматически и с ручным управлением. Разрезание дерева происходит при линейном движении ленты. Используется как во время заготовки, так и при дальнейшей обработке. Достоинством данного оборудования можно назвать простоту обслуживания и экономичность, однако более низкую точность, если сравнивать с круглопильными.

Строгальные

Предназначены для снятия верхнего слоя материала при перемещении режущего инструмента. К основным разновидностям станков этого типа относятся:

  • Рейсмусовые, одно и двухсторонние. Односторонние способны обрабатывать только верхнюю плоскость, так что их используют только при обработке только крупных заготовок. Получили большое распространение благодаря простоте своей конструкции, а значит простоте управления и обслуживания. Двухсторонние могут одновременно обработать нижнюю и верхнюю плоскость. Их достоинством является большая производительность, однако одновременно с этим с ними сложнее при обслуживании.
  • Фуговальные, которые не только производят обработку плоскостей, но и способны снять фаски под определенных углом.

Токарные

Токарные станки подразделяются на большое количество разновидностей, исходя из точности, габаритов самих станков и обрабатываемых деталей и т.д. Деревообрабатывающие разновидности токарных станков используются при точении декоративных элементов, корпусных деталей и элементов крепежа. Основным параметром классификации является степень автоматизации и универсальности. По степени автоматизации существуют следующие разновидности:

  • Станки с ручным управлением предполагают регулирование скорости вращения шпинделя, подачу деталей и прочие параметры рабочим.
  • Автоматизированное оборудование оснащаются копированными устройствами, благодаря которым сокращается время обработки детали, однако все процессы по-прежнему под контролем человека.
  • Автоматические процессы предполагают выполнение всех переходов в автоматическом режиме. Все параметры контролируются компьютером станка. Токарные станки с ЧПУ стали особо популярны в последнее время.

Если говорить об универсальности, то стоит выделить:

  • Универсальное оборудование, которое позволяет выполнять детали различной формы, размеров и сложности.
  • Специализированное, которое предоставляет выполнять обработку деталей в определенной диапазоне размеров.
  • Специальное, предназначенное для изготовления только одной определенной детали.

Сверлильные

Они необходимы для просверливания отверстий, которые находятся в оси или не в оси деталей, а также обработки отверстий. Классифицируются по многим параметром, однако основным можно назвать конфигурацию, по которому они разделяются на:

  • Вертикально-сверлильные, которые выполняют работу только в вертикальной плоскости;
  • Горизонтально-сверлильные, выполняющие обработку только в горизонтальной плоскости;
  • Радиально-сверлильные, позволяющие изменять угол наклона инструмента.

Фрезерные

Такие станки используются для обработки плоских и фасонных поверхностей. Как и сверлильные, они разделяются по плоскостям, в которых работает фреза. По конфигурации их следует разделить:

  • Горизонтально-фрезерные, у которых шпиндель расположен горизонтально относительно поверхности стола;
  • Вертикально-фрезерные, инструмент которых расположен перпендикулярно относительно стола и закрепленной на нем детали;
  • Универсальные, позволяющие менять расположение заготовки без ее переустановки.

Шлифовальные

Данные станки предназначены для чистовой обработки и предполагают снятие верхнего слоя небольшой толщины инструментом с абразивным покрытием. Различают:

  • Плоскошлифовальные, на которых выполняется обработка плоских поверхностей;
  • Круглошлифовальные, предназначенные для тел вращения;
  • Специальные шлифовальные станки, которые предназначены для обработки сложных поверхностей;
  • Кромкошлифовальные. Используются для окончательной обработки фигурных элементов.

Гнутарные

Представляют собой гидравлические прессы со специальными зажимами. Используются для придания элементом особой формы.

Сборочные

Чаще всего это автоматические устройства для сборки отдельных элементов в полуфабрикат или готовое изделие.

Технология проведения работ

Токарные станки предназначены для обработки тел вращения. На данном оборудовании выполняются следующие работы:

  • Подрезка торцов;
  • Точение наружных поверхностей;
  • Нарезание резьбы любого типа;
  • Отрезание деталей;
  • Нанесение рифлений;
  • Сверление и растачивание внутренних отверстий.

Однако это не единственное, что можно делать на данном станке.  Помимо этого на нем можно выполнять полирование  и притирку отверстия. Полирование может выполнять при помощи специального войлочного круга и пасты ГОИ. С их помощью изделие приобретает зеркальную поверхность, однако точность поверхности не обеспечивается. Доводка поверхности отверстия выполняется при помощи притира. Данная операция позволяет получить точное отверстие с низким показателем шероховатости.

Обработка на токарном станке обеспечивается путем вращения детали относительно закрепленного инструмента.

Инструмент может быть закреплен в шпинделе или в центрах. Центра – это специальные приспособления, которые закреплены в шпинделе и в задней бабке. Для ее обеспечения необходимо предварительно зацентровать (просверлить специальным сверлом отверстие в оси) заготовку с двух сторон. Установка для обработки в центрах позволяет выполнить все переходы за один установ.

По степени точности оборудование следует разделить на: нормальной точности; точные; особо точные; повышенной точности; сверхточности.

По типу подразделяются на:

  • лоботокарные;
  • карусельные;
  • токарно-винторезные;
  • токарно-револьверные.

Первые две разновидности предназначены для обработки крупногабаритных деталей, от полуметра до нескольких метров.  Токарно-винторезные являются самыми распространенными, поскольку являются универсальными и предназначены для обработки деталей до пятисот миллиметров. Токарно-револьверные относятся к полуавтоматическим станка. Обработка на таком оборудовании осуществляется по упорам.

Методы выполнения токарных работ

На токарном станке производится точение деталей и сверление отверстий. Также выполняются комплексные работы, которая представляют собой выполнение точение и шлифование только на токарном станке. Для выполнения операции шлифования в этом случае может использоваться резцы высокой точности и притиры, если это отверстие. Подобная мера позволяет сократить время изготовления, а значит, и уменьшить стоимость деталей.

Проточки внутреннего диаметра выполняются при помощи сверла, зенкера и развертки, а также резцов. Помимо этого могут использовать метчики, которые нарезают резьбу внутри отверстия (для наружных поверхностей используется плашка).

Выверка размеров деталей происходит при помощи лимба (измерительной шкалы на суппорте), а также при помощи измерительных приборов (штангенциркулей, микрометров и т.д.).

 Виды используемых резцов

Резцы для обработки на токарном стенке бывают:

  • проходными, предназначенными для обработки плоских поверхностей торцов детали;
  • подрезными, используемыми для точения цилиндрических поверхностей;
  • отрезными, которые отрезают готовую деталь от заготовки;
  • фасонные и галтельные, которые используются для точения фасонных поверхностей и скруглений;
  • резьбовые, которые подразделяются на наружные и внутренние;
  • расточные резцы, которые используются для обработки внутренних поверхностей;
  • канавочные, похожие на отрезные, применяемые для точения канавок.

Помимо этого резцы подразделяются на:

  • цельные, чаще всего изготовленные из быстрорежущей стали;
  • составные с напаянными пластинами из твердого сплава, державка в этом случае изготовлена из углеродистой стали;
  • ставные со съемной пластиной, которую можно заменить в случае износа или образования скола.

Техника безопасности

В ходе выполнения работ на токарном станке необходимо использовать защитный кожух, который закрывает зону вращения детали. Таким образом, рабочий защищен от отлетающией стружки.

Работник должен стоять на специальном деревянном настиле, это обеспечивает защиту от поражения током.

Одежда должна закрывать тело, оставляя открытыми только  кисти рук, голову и шею. Обувь должна быть закрытой. Все это необходимо для защиты от стружки.  Одежда не должна быть прилегающей или чересчур свободной. В первом случае она будет стеснять движения, а во втором может стать причиной травмы при затягивании одежды в шпиндель.

Рабочего перед началом работы должны выдать специальные очки, которые защищают органы зрения от попадания стружки или пыли. Если производится точение сыпучего материала (к примеру, графит или дерево), то помимо очков должны быть выданы респираторы для защиты органов зрения. Также при работе с сыпучими материала необходима вытяжка, которая позволит защитить не только того, что непосредственно точит, но и других работников цеха.

Перед снятием детали следует не только выключить вращение шпинделя, но и притупить острые кромки.

Самое главное: к работе на токарном станке человек допускается только после прохождения инструктажа.

vseochpu.ru

для дома, гаража, производства, цеха

Выбор токарного станка – это дело чисто индивидуальное. При выборе его необходимо учесть в первую очередь назначение в производстве. От количества операций, которые на нём предполагается выполнять, размера заготовок в диаметре и длине зависят габариты и вес самого станка. Выбирая станок для крупных партий производства однотипных деталей, лучше выбрать станок с ЧПУ и многошпиндельной головкой, если деталь нужно обрабатывать сразу несколькими резцами.

Общий вид токарно-винторезного станка с УЦИ

Универсальные станки с возможностью обработки одним или несколькими резцами одновременно относятся к лёгким и средним по весу станкам. Выбирая токарный станок для мастерской по ремонту оборудования предприятия или гаража автопарка лучше остановить свой выбор на универсальном оборудовании по металлу на ручном или полуавтоматическом управлении. При изготовлении деталей из прутков, необходимо соизмерить диаметр шпиндельного отверстия с диаметром необходимым для производства прутковых деталей.

Чтобы выбрать надёжный токарный станок необходимо обратить внимание на материал и способ крепления направляющих станины, она служит не только коробом для крепления бабок, гитары, фартука, но её поперечные направляющие служат для перемещения по ним механизмов, напрямую задействованных в рабочем процессе. Чем надёжнее, массивнее и устойчивее станина, тем меньше вибраций и выше точность станка.

Видео по подбору станка

При работе по металлу направляющие станка испытывают сильные нагрузки, поэтому станина должны быть выполнена из очень прочного металла, преимущественно чугуна. Крепление направляющих к вертикальным стойкам может производиться при помощи болтового соединения или сварки. Большой роли это на жёсткость конструкции не влияет, но болтовое соединение придётся проверять чаще.

В организации рабочего места не последнюю роль играют тумбы, но главное их назначение в том, чтобы станина встала на них без перекосов, которые могут привести к последующему браку изделий. Для коротких станков до 1 тонны весом тумб может быть 2. Для более длинных и широких токарных станков, обрабатывающих металл, тумб может быть 3 или 4.

Далеко не во всех автомобильных мастерских нужны большие универсальные станки. Например, в шиномонтаже для вытачивания болтов и гаек для крепления дисков на ступицы автомобилей вполне может удовлетворить потребности мастерской, по нарезке резьбы по металлу или вытачиванию на замену изношенных деталей новых, настольный станок.

Выбираем настольный токарный станок

Домашним мастерам и автолюбителям, самостоятельно занимающимся изготовлением деталей из металла, более интересен настольный станок, который можно использовать дома, в гараже или в ином месте, ведь его легко транспортировать. Надо оговориться, что на рынке токарного оборудования среди настольных есть станки весом около 200 кг и стоимостью около 4000$. Вряд ли для установки в домашней мастерской или гараже этого станка по металлу будет целесообразной. В первую очередь, выбирая настольный станок необходимо обратить внимание на такие характеристики как:

  • способ подключения;
  • необходимое напряжение в сети;
  • диаметр и длину заготовки, которую можно обработать на данном станке.

Обязательна проверка на отсутствие люфта пиноли и остальных подвижных частей.

Для домашнего использования так же, как и для ремонтной мастерской, необходим универсальный станок по металлу. Узкая специализация оборудования дома мало эффективна, никогда нельзя знать заранее какие работы по металлу потребуются в процессе проведения ремонта сантехники, домашней теплосети или бытовой техники.

Универсальность станка зависит не от его внешнего вида, а от количества возможных самостоятельных модернизаций при помощи специальных токарных приспособлений, независимо от того есть они в комплекте со станком или их можно приобрести отдельно.

Станок укомплектованный всевозможными приспособлениями стоить будет дороже, но не факт, что все штучки понадобятся в работе. Проще купить более дешёвую модель с возможностью самостоятельной доукомплектации необходимыми устройствами, которые пригодятся для выполнения определённых операций по металлу.

Главное, при выборе любого токарного станка – это убедиться:

  1. что на всех заявленных производителем скоростях, он работает безотказно, без перебоев;
  2. убедиться в отсутствие люфтов всех подвижных частей;
  3. точности выполнения поставленных задач, что напрямую связано с первыми двумя.

Токарно-винторезный станок с фрезерным устройством

Приобретать заведомо неточный станок в надежде на самостоятельную доработку – не самый лучший выход. Искать настольный станок российского производства или европейских стран сложно. По заказам наших компаний, чаще всего настольные станки собираются в Китае, что не делает их хуже. Отечественная сборка станков больше касается промышленного токарного оборудования.

Промышленное токарное оборудование имеет большой разброс по весу, специализации и прочим параметрам. Как его выбирать правильно,  каждый технолог производства определяет сам. Общими требованиями является необходимая точность токарного оборудования и производительности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

приспособления +для токарных станков

Приспособления для токарных станков позволяют облегчить некоторые работы и расширить функциональные возможности серийных станков. Приспособления могут быть заводскими, которые выпускают некоторые фирмы, а могут быть и самодельные. В этой статье я опишу несколько интересных приспособлений, которые будут очень полезны любому мастеру, имеющему в своей мастерской токарный станок, и большинство приспособлений можно изготовить своими руками.

Самодельные приспособления для токарных станков.

Фрезерная приставка к токарному станку.

Начнём пожалуй с самого нужного и полезного приспособления, которое поможет превратить обычный токарный станок в фрезерный и существенно расширить возможности любого мастера. Эта самодельная фрезерная приставка рассчитана на токарный станок ТВ-4 и ему подобные школьники. Но такую приспособу несложно сделать для любого токарного станка, подогнав размеры под размеры конкретного суппорта.

Эта простая, но надёжная конструкция фрезерной приставки была разработана ещё в советские годы и опубликована в журнале «Моделист конструктор». И с помощью этой приставки можно выполнять на токарном станке фрезерование плоскостей, обработку различных деталей по контуру, производить выборку различных канавок и пазов.

Да и вообще можно осуществлять обработку концевыми и торцовыми фрезами любых поверхностей деталей, за счёт того, что каретка и суппорт станка перемещается по трём координатам, каретка перемещается в вертикальной плоскости, а кронштейн приставки перемещается в горизонтальной плоскости.

Как видно из чертежей, основная деталь приспособления — это кронштейн , который закрепляется на суппорте токарного станка, вместо снятой каретки (салазок) малой продольной подачи. А сама каретка малой продольной подачи снимается с суппорта станка и закрепляется двумя болтами на передней стенке кронштейна приставки вертикально и позволяет вертикально перемещать обрабатываемую деталь.

Резцедержатель можно использовать для закрепления в нём уже не резца, а какой то плоской детали, подлежащей фрезерованию. А можно снять резцедержатель и использовать вместо него какие то самодельные тисочки, если обрабатываемая деталь более объёмная.

Так же вместо резцедержателя можно закрепить на штатной шпильке не тиски, а патрон от маленького токарного станка, если фрезеруемая деталь цилиндрическая, а не плоская. Или вместо патрона использовать планшайбу из комплекта токарного станка. И именно вариант с планшайбой 3 (с прихватами 4) и показан на чертеже ниже.

Планшайба насаживается на штатную шпильку для резцедержателя и зажимается гайкой. Ну а обрабатываемая деталь уже зажимается в планшайбе с помощью прихватов 4, как обычно. А вообще вариантов закрепления обрабатываемой детали может быть несколько, в зависимости от её конфигурации и размеров.

Кронштейн приставки вырезается болгаркой из обычной листовой стали толщиной 8 мм и затем его передняя стенка 1, боковые стенки 2 и основание 3 свариваются между собой электросваркой. При сварке разумеется везде учитываем, чтобы были выдержаны прямые углы.

Когда кронштейн будет сварен, в нём с помощью свёрл и шарошек делаем центральное отверстие и отверстия для крепления кронштейна к суппорту станка, с помощью штатных шпилек и гаек М8. Для центровки кронштейна на суппорте станка служит направляющая шайба 4, которая приваривается к нижней пластине и хорошо видна на верхнем чертеже.

Благодаря полукруглым пазам в передней стенке 1 кронштейна, которые сделаны на 30º в каждую сторону, можно будет прокручивать в вертикальной плоскости закреплённую каретку и деталь на эти же 30º в разные стороны, что расширяет возможности обработки фрезой детали под разными углами.

А благодаря штатным пазам в суппорте, всю приставку можно будет разворачивать и в горизонтальной плоскости, используя штатную шкалу в градусах на суппорте. В общем прокрутить и зажать обрабатываемую деталь можно будет в обоих плоскостях, и перемещать при обработке тоже как в вертикальной, так и в горизонтальной плоскости.

Фреза для обработки детали закрепляется в штатном патроне токарного станка, а если фреза имеет конусный хвостовик, соответствующий конусу Морзе в шпинделе вашего станка, то можно снять патрон и закрепить фрезу непосредственно в шпинделе станка.

А чтобы сделать точным слежение за перемещением фрезы, не помешает изготовить планшет держатель чертежей 7, по которому будет скользить следящая указка 8, закрепляемая на суппорте станка и которая показана на рисунке.

Изготовив такое не сложное приспособление, вы существенно расширите функциональные возможности вашего токарного станка.

Фрезерная приставка для обработки кругляка (цилиндрических заготовок).

Ну а если Вам нужно к примеру из кругляка сделать квадрат, или шестигранник, ну или на каком то валу нарезать шпоночный паз, то для этих операций можно изготовить более простую фрезерную приставку, на основе токарного патрона и кое каких железяк. Как я её изготавливал из гаражного хлама и как она работает желающие могут посмотреть в видеоролике чуть ниже, или у меня на канале ютуба suvorov-custom. Всем приятного просмотра.


Приспособление для плавного перемещения задней бабки.

Это не сложное устройство даёт возможность перемещать заднюю бабку плавно и с минимальными затратами. И понадобится такое устройство например для сверления очень глубоких отверстий, ведь перемещение пиноли на небольших станках всего 50 — 60 мм. А если токарный станок достаточно большой, то тяжёлую заднюю бабку можно будет перемещать не затрачивая усилий.

Для начала в плите задней бабки сбоку сверлим пару отверстий и нарезаем в них метчиком резьбу М 10 или М12. Далее в помощью этих отверстий к плите задней бабки крепим болтами самодельный угловой кронштейн 1 (см. рисунок) в котором вращаются валики 4 и 5. На валик 4 насажено ведущее зубчатое колесо 3 и приводная рукоятка 2.

А на валике 5 насажены ведомые зубчатые колёса 6 и колесо 7 меньшего диаметра, которое обкатывается по штатной зубчатой рейке станины станка и тем самым приводит в движение заднюю бабку станка. При желании ещё можно изготовить из жести или листового пластика небольшой кожух, который будет закрывать от пыли шестерни, которые желательно смазать.

Приспособление для закрепления свёрл на суппорте станка.

Это приспособление для токарного станка будет так же полезно, если требуется сверлить достаточно глубокие отверстия длинными свёрлами. К тому же оно позволит довольно быстро периодически вынимать сверло из отверстия, для удаления стружки и смазки сверла.

Ведь скорость перемещения пиноли задней бабки очень маленькая, а скорость продольного перемещения (механической подачи) суппорта значительно выше. И это приспособление позволит повысить производительность работ по сверлению деталей, особенно если их много и если глубина отверстий значительная.

Основа приспособления — это держатель сверла 1 (см. рисунок), который закрепляется в резцедержателе станка. В держателе имеется коническое отверстие для закрепления конического хвостовика сверлильного патрона или сверла с коническим хвостовиком.

Разумеется ось конического отверстия держателя для сверла (или патрона) должна совпадать с осью шпинделя передней бабки токарного станка. Это же следует учитывать при закреплении держателя сверла в резцедержателе станка. Так как при малейшей несоосности возможно понижение качества сверления, разбивание стенок отверстия и даже поломка сверла.

Подача при сверлении отверстий в деталях осуществляется продольным перемещением салазок суппорта. И преимущество этого приспособления, как было сказано выше — это более высокая скорость перемещения режущего инструмента, особенно когда приходится сверлить глубокие отверстия и приходится часто вынимать сверло для удаления стружки.

При изготовлении такого держателя сверла, не обязательно делать его тело цилиндрическим как на рисунке, можно изготовить тело и в форме бруска и гораздо проще изготовить его на фрезерном станке. Но можно изготовить и цилиндрическое тело на токарном станке, а потом приварить к нему сбоку пластину, толщиной 10 — 15 мм, за которую и будет зажиматься приспособление в резцедержателе токарного станка.

Плашкодержатель усовершенствованной конструкции.

При нарезании резьбы плашками, которые устанавливаются в обычных плашкодержателях, нарезанная резьба часто получается плохого качества из-за перекоса режущего инструмента. Чтобы этого избежать, приходится вначале нарезки резьбы всегда подпирать обычный плашкодердатель пинолью задней бабки.

Однако гораздо быстрее и удобнее работать при нарезании резьбы с помощью усовершенствованного плашкодержателя, который можно изготовить самостоятельно на том же токарном станке. На рисунке слева показана одна из конструкций такого плашкодержателя.

Оправка 1 своим конусным хвостовиком вставляется в конусное отверстие пиноли задней бабки. На оправке свободно (но с минимальным зазором) насажен стакан 2 и сменная втулка 4, в которой закрепляется винтом плашка. Задняя бабка с инструментом подводится к вращающейся заготовке. Далее перемещение инструмента осуществляется перемещением пиноли.

При соприкосновении с деталью стакан 2 удерживается от вращения за ручку 3, на которую кстати можно надеть трубку и упереть её в станину станка. Стакан 2 свободно перемещается по оправке 1 во время нарезки резьбы. По окончании нарезания резьбы, вращение шпинделя станка переключается реверсом и инструмент отходит от детали.

У кого станок не имеет маленьких оборотов, то лучше всего нарезать резьбу вращая шпиндель станка вручную, за патрон или с помощью специальной рукоятки, которая вставляется с обратной стороны шпинделя.

Приспособление для одовременного сверления и нарезания резьбы.

Приспособление для токарного станка, которое позволяет одновременно сверлить отверстие и нарезать наружную резьбу за одну установку инструмента показано на рисунке чуть ниже.

Оправка 4 этого приспособления тоже вставляется в пиноль задней бабки токарного станка. В передней части оправки сделано гнездо для закрепления сверла. А наружная подвижная оправка 2 надевается на оправку 4 и перемещается по ней в осевом направлении. От проворота её удерживает шпонка 3.

В передней части наружной оправки имеется отверстие для сменной втулки с плашкой и имеется винт 1 фиксирующий их. После того, как внутренняя оправка вставлена в пиноль задней бабки, на оправку надевают кольцо 5 с ручкой 6, наружную оправку 2 и вставляют сверло и плашку.

В конце сверления, не выводя сверла из отверстия, производим переключение чисел оборотов шпинделя на число, которое соответствует нарезанию резьбы. Наружная оправка подаётся рукой справа налево. При этом резьба получается правильной и концентричной по отношению к просверленному отверстию. По окончанию нарезания резьбы и при изменении направления вращения шпинделя станка, наружная оправка перемещается наоборот слева направо.

Ещё одно простейшее, но полезное самодельное приспособление-переходник описано вот в этой статье и оно поможет закрепить более толстый резец, который не лезет в штатный резцедержатель токарного станка.

Ну и в заключении о самодельных приспособлениях для токарных станков я публикую чуть ниже ещё одно видео с моего канала suvorov-custom, в котором я показываю ещё одно простейшее, но очень полезное приспособление, с помощью которого можно очень быстро отцентровать заготовку и далее окончательно зажать её ровно в патроне токарного станка.

Заводские приспособления для токарных станков.

Заводских приспособлений достаточно много, но я опишу наиболее распространённые и полезные.

Универсальная конусная линейка.

Она служит для обработки конических поверхностей на токарном станке. Линейка устанавливается параллельно образующей конической поверхности, а верхняя часть суппорта токарного станка разворачивается на 90 градусов.

Отсчёт угла поворота конусной линейки производится по делениям (миллиметровым или угловым), нанесённым на шкале. Угол поворота линейки должен быть равен углу уклона конуса.



А если шкала линейки имеет не градусные деления, а миллиметровые, то величина поворота линейки определяется по одной из формул, опубликованных ниже:





Где h — это число миллиметровых делений шкалы конусной линейки,

а Н — это расстояние от оси вращения линейки до её торца, на котором ненесена шкала. Буква D — это наибольший диаметр конуса, буква d — это наименьший диаметр конуса, буква L — длина конуса, буква α — это угол уклона конуса, а буква R — конусность.

Неподвижные и подвижные люнеты.

Предназначены для обработки нежёстких (тонких) валов. Неподвижный люнет, показанный на рисунке, состоит из чугунного корпуса 1 , с которым посредством болта 4 скрепляется откидная крышка 6, что облегчает установку детали. Основание корпуса люнета имеет форму, соответствующую направляющим станины, на которых он закрепляется посредством планки 2 и болта 3.





В корпусе при помощи регулировочных болтов 9 перемещаются два кулачка 8, а в крышке — один кулачок 7. Для закрепления кулачков в требуемом положении служат винты 5. Такое устройство позволяет устанавливать в люнет валы различных диаметров.







Но гораздо эффективней модернизированный люнет (cм. рисунок ниже), в котором нижние жёсткие кулачки заменены шарикоподшипниками 8. Их настраивают по диаметру обрабатываемой поверхности с помощью контрольного вала, располагаемого в центре , или же по самой детали.

После этого опускают крышку 2 люнета и, регулируя гайкой 4 положение стержня 5, устанавливают крышку так, чтобы зазор между основанием люнета и крышкой был равен 3-5 мм. Это положение стержня 5 фиксируется контргайкой 3.

Затем при помощи эксцентрика 1 крышку прижимают к основанию люнета, при этом под действием пружины 6 верхние шарикоподшипники 7 с силой прижимают обрабатываемую деталь. Биение детали воспринимается не шарикоподшипниками, а пружиной 6, которая служит амортизатором.





Подвижные люнеты. В отличии от неподвижных люнетов ,которые закрепляются на управляющих станках, имеются ещё и подвижные люнеты (см. рисунок ниже), которые закрепляются на каретке суппорта.

Так как подвижный люнет закрепляется на каретке суппорта , он вместе с ней перемещается вдоль обтачиваемой детали, следуя за резцом. Таким образом, он поддерживает деталь непосредственно в месте приложения усилия и предохраняет её от прогибов.

Подвижный люнет применяют при чистовом обтачивании длинных деталей. Он имеет два или три кулачка. Их выдвигают и закрепляют так же, как и кулачки неподвижного люнета.

Чтобы трение было не слишком большим , кулачки следует хорошо смазывать. Для уменьшения трения наконечники кулачков делают чугунными, бронзовыми или латунными. А ещё лучше вместо кулачков использовать ролики из подшипников.

А в заключении желающие могут посмотреть в видеоролике чуть ниже, как я спас от металлолома станок особо высокой точности  16Б05А.

А ещё чуть ниже я опубликовал видео о самодельном делительном приспособлении для моего токарного станка ТВ 4, которое я изготовил всего за пару часов.


Ну и ещё ниже показано и рассказано о восстановлении моего станка ТВ — 4.

Вот вроде бы и всё. Конечно же здесь были опубликованы далеко не все приспособления для токарных станков, но если в вашей мастерской появятся хотя бы опубликованные в этой статье приспособления, то возможности вашей мастерской существенно расширятся, творческих успехов всем.

suvorov-castom.ru

конструкция и виды, цены, из какого металла изготовлены

Токарный станок — гениальное изобретение человечества. Сейчас без него трудно, и даже невозможно, обойтись практически в любой отрасли. Взять, например, автомобильную промышленность. В одном только двигателе сколько круглых деталей, которые необходимо сначала обработать на токарном станке, а затем поставить на своё место в «сердце» автомобиля. И колёса у него круглые, а отлитым дискам нужно придать идеально круглую форму.

Оборудование для изготовления или обработки чего-либо без специальных приспособлений — это бесполезная груда металла. Не исключение и токарный станок. Чтобы на нём работать, нужны инструменты и, в первую очередь, резцы.

Конструкция резца

Резец состоит из стержня (державки) и головки.

Державка крепится в резцедержателе токарного станка. Она имеет квадратную или прямоугольную форму. Головка — это рабочая часть резца с кромками и плоскостями, которые заточены под определёнными углами, что необходимо для обработки металлических заготовок различными способами.

Головки подразделяются на:

  • цельные;
  • с припаянными или приварными пластинами;
  • с механическим креплением пластины.

Цельная головка представляет собой одно целое с державкой (стержнем). Такие резцы изготавливаются из специальной стали, называемой инструментальной, с высоким содержанием углерода, или из быстрорежущей стали. Однако такой токарный инструмент применяется крайне редко.

Чаще всего для обработки металлических заготовок на токарных станках применяются резцы с припаянными или приварными пластинами. Они изготавливаются из твёрдого сплава или из быстрорежущей стали, в состав которых входят металлы: вольфрам, титан, тантал и другие, отличающиеся высокой прочностью и ценой, конечно. Такой обрабатывающий токарный инструмент используется, в зависимости от его марки, для обработки деталей из чугуна, цветных металлов, неметаллических материалов, а также заготовок из любых сталей.

Пластины из твёрдых сплавов очень хрупкие и при работе с ними нужно обращаться осторожно, соблюдая все технологические требования.

Применяются в токарной обработке головки с механическим креплением пластины. В отличие от припаянной или приваренной, она закрепляется в головке механическим способом. Удобен он в том случае, если основа материала, из которого изготовлена пластина, составляет минералокерамика.

Таким образом, материалы рабочей части любого токарного резца составляют:

  • углеродистая сталь высокого качества;
  • быстрорежущая сталь;
  • твёрдые сплавы.

Виды токарных резцов

Они бывают следующих видов:

  • отрезные;
  • проходные;
  • подрезные;
  • резьбовые;
  • расточные;
  • универсальные.

Отрезные

Любому токарю невозможно обойтись без отрезного резца. Он предназначен для того, чтобы отрезать заготовку нужного размера от металлических болванок, прутьев, труб, шестигранников и т.д., длина которых больше требуемых параметров будущей детали. Его трудно перепутать с другими, так как у него тонкая ножка, на конце которой припаяна пластинка из твёрдого сплава. Чем она уже, тем меньше рез и, соответственно, получается меньше отходов в виде стружки. Отрезка производится под прямым углом. Отрезным резцом можно вырезать тонкие канавки.

Проходные

Проходные резцы подразделяются на:

  • отогнутые;
  • упорные отогнутые;
  • прямые.

Отогнутый проходной предназначен для обработки торцов у заготовки, а также снятия фасок. Получил он такое название потому, что во время обработки детали резец как бы огибает её сбоку.

Ещё один вид проходного резца для токарного станка — упорный отогнутый. Он из самых нужных при токарной обработке детали из цилиндрической заготовки. Его изгиб позволяет при обтачивании круглой детали за один проход снимать много лишнего металла. Резец при обработке двигается вдоль вращения детали. Проходные отогнутые бывают правосторонние и левосторонние. Чаще всего на практике используются правосторонние.

Проходной прямой применяется в тех же случаях, что и проходной упорный отогнутый. Им чаще всего обрабатывается поверхность металла, однако токари в своей работе используют его редко.

Подрезные

Следующий вид токарного резца — подрезной отогнутый. Не следует его путать с проходным упорным. У подрезного, в отличие от проходного упорного, рабочая часть — это, конечно же, тоже пластина из твёрдых сплавов, но треугольной формы, одна из сторон которых закруглённая, в то время как у проходного она прямоугольная. Подрезным отогнутым обрабатываются заготовки поперек оси её вращения, выставляя инструмент перпендикулярно. Есть ещё подрезные упорные резцы, но они не востребованы.

Резьбовые

Комплект инструментов для токарного станка будет неполным, если там отсутствуют резьбовые резцы. Они бывают двух видов:

  • для нарезания наружной резьбы;
  • для нарезания внутренней резьбы.

Первый тип предназначается для нарезания наружной резьбы на заготовках таких деталей, как болты, шпильки и т.д. Пластина резца напоминает форму наконечника копья. Нарезаемая резьба может быть двух видов: метрической или дюймовой, в зависимости от конструкции резца.

Второй тип используется для нарезания внутренней резьбы в заготовке. Такой резец имеет иной вид, хотя форма режущей пластины остаётся такой же, как у инструмента для нарезания наружной резьбы.

Расточные

Они бывают двух типов:

  • для расточки глухих отверстий;
  • для расточки сквозных отверстий.

В первом случае резец используется тогда, когда в заготовке нет отверстия. Отверстие, конечно, можно просверлить заранее поочередно свёрлами разного диаметра, но на токарном станке эту операцию будет сделать проще и быстрее. Для этого и применяется расточной резец, у которого пластина такая же треугольная, как и подрезного, но, в отличие от него, у расточного головка имеет изгиб. Нужен он для того, чтобы можно было подвести его с торца заготовки и начать растачивать её от центра, углубляясь внутрь, делая отверстие нужного диаметра. Можно растачивать отверстия любого диаметра, но для этого нужны и резцы больших размеров.

Для растачивания сквозных отверстий на токарном станке используется другой тип резца. Предварительно в заготовке сверлом большого диаметра просверливается отверстие, а затем оно растачивается до нужного размера. Однако при этом большую роль играет державка, чем она длиннее, тем больше можно расточить отверстие в заготовке. Прямая пластинка, не имеющая выступа, позволяет инструменту легко заходить внутрь просверленной заранее в заготовке трубки и растачивать её, проходя насквозь.

Универсальные резцы ещё называют сборными, потому как на одну державку можно крепить разные пластины и, таким образом, обрабатывать заготовки различных форм под разными углами. Державки инструмента бывают разных размеров. Такой вид токарного инструмента используется редко, поэтому и производят его мало. Если он и встречается в продаже, то цена достаточно высокая, в отличие от остальных типов.

Стоимость инструмента

Цена каждого токарного резца по металлу зависит от того, из какого материала он изготовлен, вида инструмента, то есть для чего он предназначен при обработке металлических деталей и других факторов.

Например, конструкция отрезного резца проще, чем для нарезания резьбы, соответственно и цена его будет ниже. Однако, если в состав материала, из которого изготовлена головка, входит дорогостоящий металл, то и цена инструмента будет намного выше.

Не стоит приобретать обрабатывающий инструмент для токарных станков по металлу подешевле. Уже давно доказано, что скупой платит дважды. Лучше купить инструмент по более высокой цене, но качественный, который прослужит дольше, а не будет одноразовым.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Токарный станок по металлу для дома своими руками

Содержание статьи:

Обработка металлов дома выполняется только с применением специального оборудования и инструментов. Наиболее трудоемкими являются токарные работы. Для этого не всегда целесообразно приобретать заводские установки. В некоторых случаях достаточно сделать небольшой станок по металлу своими руками.

Назначение токарного станка по металлу

Современный металлообрабатывающий станок

Токарные станки применяются для обработки заготовок, в процессе которой происходит их вращение. Воздействуя на поверхность металлической детали режущим инструментом, происходит изменение ее конфигурации.

Важную роль при выполнении этого процесса играет конфигурация резцов и расположение детали относительно центральной оси вращения. В зависимости от этого выбирают несколько режимов работы оборудования. Самый простой токарный станок по металлу, который можно сделать своими руками дома, предназначен для формирования заготовки несложной формы. При этом во время работы не происходит смещение заготовки. Но для того чтобы понять функциональные особенности токарного оборудования, необходимо детально ознакомиться с возможными типами операций.

Важной характеристикой является вид сформированной стружки:

  • слитая. Она появляется при высокоскоростной обработке мягких сортов стали, меди и ее сплавов. Характеризуется высокой производительностью;
  • элементарная. Образовывается при низкоскоростной обработке твердых сплавов, например — титана. Глубина среза минимальная;
  • надлом. Операция выполняется для изделий, изготовленных из пластичных сортов стали;
  • ступенчатая. Наиболее популярный тип токарных работ по металлу. Зачастую сочетает в себе элементарную и стружку, сформированную методом надлома.

С помощью настольного токарного станка, изготовленного своими руками дома, можно делать изделия сложной формы: сферической, конусной, цилиндрической и т.д. Если же в оборудовании есть функция изменения положения детали относительно оси вращения — появляется возможность сделать уникальные комплектующие для другого оборудования, мебели, предметов интерьера.

Для правильного функционирования необходимо выбрать соответствующий режим работы. Он зависит от вида обработки, свойств исходного материала и режима станка.

Компоненты токарного станка для обработки металла

Компоненты токарного станка по металлу

Изготовление бытового домашнего станка по металлу своими руками следует начать с изучения основных элементов. В качестве примера можно рассмотреть классическую компоновку заводской модели.

Агрегаты располагаются в едином корпусе оборудования. Каждый из них выполняет определенную функцию и прямым образом влияет на процесс производства. Поэтому для выбора оптимальной комплектации рекомендуется подробно изучить каждый из них.

Обязательные компоненты, которые можно изготовить своими руками:

  • станина. Является несущим корпусом, на который монтируются все агрегаты. Может быть в настольном или напольном исполнении;
  • шпиндельная бабка. Необходима для фиксации заготовки, изменения ее положения относительно оси вращения;
  • суппорт. Он передает вращательное движение от силовой установки к детали;
  • задняя бабка. С ее помощью происходит двустороннее удержание заготовки;
  • нижняя каретка. На нее крепится резец;
  • салазки. Они предназначены для измерения расстояния между шпиндельной и задней бабкой;
  • блок управления. Состоит из передач различного типа, нужных для изменения скорости вращения, смещения детали относительно резца.

При выборе оптимальной схемы изготовления станка своими руками дома, необходимо позаботиться об унификации компонентов. Это позволит в короткие сроки заменить или отремонтировать вышедший из строя элемент.

Основным показателем металлообрабатывающего оборудования является скорость вращения шпиндельной бабки. Она зависит от максимальных оборотов электродвигателя и характеристик коробки передач.

Изготовление токарного станка своими руками

Самодельный токарный станок по металлу

Оптимальный вариант производства токарного станка своими руками — изготовление настольной модели для работы дома. Это позволит установить его на любую ровную поверхность без привязки к конкретному месту в помещении.

Главной задачей при конструировании является выбор электродвигателя и способа передачи вращательного момента шпиндельной бабке. Для этого можно сделать и установить ее непосредственно на вал силового агрегата или использовать промежуточный узел со шкивами различных диаметров. Последнее даст возможность регулировать скорость оборотов заготовки.

Рекомендации по изготовлению станка своими руками в домашних условиях:

  • изменение расстояния между шпиндельной и задней бабкой лучше всего делать с помощью червячного вала. Рекомендуется выбирать модель с минимальным шагом витков. Это позволит добиться высокой точности обработки;
  • шпиндельную бабку лучше всего приобрести заводскую, так как она имеет необходимый набор функций;
  • фиксаторы для резца можно сделать самостоятельно. Важно, чтобы они могли регулироваться в горизонтальной и вертикальной плоскости;
  • для лучшей устойчивости в настольной модели она должна иметь монтажные элементы для крепления к столу.

Для выполнения всего объема работ следует заранее позаботиться о наличии комплекта резцов. Часть из них можно сделать самостоятельно. Но для чистовой обработки материалов рекомендуется приобретать заводские модели. Без них станок по металлу не будет выполнять свои функции в полном объеме.

С подробной инструкцией по сбору токарного станка по металлу можно ознакомиться из содержания видеоматериала:

stanokgid.ru

Выбор токарного станка по дереву для использования дома: характеристики и производители

В столярных мастерских и в деревообрабатывающих производственных цехах используется такое оборудование, как настольные токарные станки по дереву. Они являются универсальными, поскольку, используя их, можно выполнять широкий спектр задач, связанных с механической обработкой заготовок из древесины.

  • сверление;
  • обточка;
  • нарезание резьбы;
  • создание пазов;
  • обработка торцов.

Используя настольный токарный станок, можно изготавливать элементы и детали мебели:

  • ножки;
  • стойки;
  • подставки.

Также это оборудование позволяет изготавливать шкатулки, игрушки и посуду из дерева. Правильный выбор этого оборудования, его качественный монтаж и наличие навыков по его использованию позволяет изготавливать качественные изделия с минимальными затратами времени и усилий мастера.

Характеристики токарных станков по дереву

Настольные токарные станки, предназначенные для обработки дерева, представляют собой мини-оборудование, которое имеет массу достоинств. Она обладает небольшим весом, который у большинства моделей не превышает 18 кг. Его без проблем можно установить на любой верстак. Мощность этого оборудования варьируется от 350 до 500 Вт. Самые мощные модели относятся к оборудованию для мелкосерийного производства, поэтому вес станков может доходить до 90 кг.

Качество обработки заготовок при использовании этого оборудования во многом зависит от такого фактора, как частота вращения. Скорость вращения шпинделя может варьироваться в диапазоне от 400 до 3500 об/мин. Регулировку этого параметра следует производить, ориентируясь на такие факторы, как порода древесины и требуемая точность обработки заготовки.

Важные показатели токарного оборудования

У мини-станков, предназначенных для обработки дерева, имеется целый набор важных параметров, о которых следует знать и учитывать при выборе этого оборудования.

Мощность — она говорит о производительности конкретной модели, а также указывает на количество потребляемой оборудованием электроэнергии в процессе его работы. У токарных мини-станков для настольного использования этот показатель составляет 350 Вт.

Частота вращения шпинделя — этот параметр во многом зависит от точности обработки материала и его твердости. Частота вращения у современных моделей станков для обработки дерева варьируется от 400 до 3500 об/мин.

Наряду с перечисленными выше параметрами не менее важным является стоимость токарного оборудования для бытового использования. В настоящий момент на рынке предлагается большой выбор станков для бытового использования, поэтому каждый домашний мастер может подобрать подходящее по цене и своим функциональным возможностям оборудование. При выборе токарного станка следует учитывать не только цену, но и качество оборудования.

Устройство и принцип работы

Как и у любого промышленного токарного станка, у оборудования для бытового использования основным элементом является станина. На ней закреплены все остальные узлы этого оборудования. К наиболее важным относятся:

  • передняя бабка, снабженная вращающимся шпинделем;
  • задняя фиксирующая бабка;
  • подвижной подпятник.

Передняя бабка или, как часто его называют, поводковый патрон, предназначена для вращения заготовки. Для надежной фиксации деталей используют заднюю бабку. Посредством подпятника обеспечивается оптимальный выбор расстояния до заготовки.

Способы закрепления заготовки

Два способа можно использовать для закрепления на токарном оборудовании детали.

  • Между центрами передней и задней бабки.
  • С помощью планшайбы.

Первый способ закрепления является наиболее распространенным. Чаще всего его применяют для обработки брусков небольшой длины без необходимости выполнения их торцевой обработки. При таком способе крепления большое значение имеет точность крепежа. Важно, чтобы при вращении заготовки не возникало ситуации биения детали. Чтобы это исключить, используют угловой центроискатель.

Более надежным является второй способ, который используют в тех случаях, когда необходима обработка торцов заготовки. От первого способа крепления он отличается тем, что фиксируется с помощью болтов или зубцов патрона. Такое крепление обеспечивает надежное удержание детали при выполнении всесторонней обточки заготовки.

От станка по металлу токарный станок, предназначенный для обработки деревянных заготовок, отличается наличием ручной подачи резца, в качестве которого выступает стамеска или другой режущий инструмент по дереву. Его закрепление происходит только в том случае, если используется копировальное устройство. Во всех остальных случаях при обработке заготовки резец-стамеска держится мастером. Он же управляет им вручную, опираясь на подпятник при выполнении операции. Единственное, что осуществляется автоматически — скорость вращения шпинделя.

В два этапа происходит весь процесс. Сначала выполняется черновая обработка, которая совершается под углом 15-30 градусов. По ее завершении производится чистовая обработка, выполняемая под углом 45 градусов. При совершении обеих операций толщина стружки должна быть не больше 1 мм.

Обзор моделей токарных мини-станков

Если перед вами стоит задача приобрести токарный станок по дереву для бытового использования, то при поиске оборудования выбор следует делать в пользу импортных моделей. И дело здесь не только в том, что станки отечественных компаний отличаются более низким качеством в сравнении с зарубежными аналогами.

Импортные модели токарных станков по дереву имеют более высокий класс мощности. Они могут использоваться в промышленных целях. Выбор такого оборудования достаточно большой. Вне зависимости от страны производителя большинство моделей собираются в Китае. Поэтому, выбирая такое оборудование для своей мастерской, необходимо обращать внимание на такие параметры, как цена, качество и функциональность. Лучшим выбором будет станок, у которого соотношение этих параметров оптимальное.

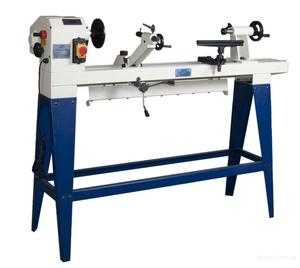

Proma DSO-1000

Если говорить о самой доступной модели импортного токарного станка по дереву, то таковым является чешский агрегат Proma DSO-1000. Его минимальная стоимость составляет 6500 р. Он обладает мощностью 400 Вт. У него имеется возможность для регулировки частоты вращения шпинделя в диапазоне от 850 до 2500 об/мин. Вес этого станка составляет 35 кг. Он отличается достаточно компактными размерами:1450х250х370 мм.

HolzStar DB450

Если вы ищите станок с оптимальным соотношением цены и качества, то вам следует обратить внимание на модель HolzStar DB450. Этот станок китайского производства имеет минимальный ценник 12000 р. В своем оснащении этот токарный мини-станок имеет станину, выполненную из чугуна, благодаря которой при его использовании вибрация минимальна. А это означает, что при совершении операций обработка мелких деталей будет производиться с высокой точностью.

Однако главное преимущество этого оборудования перед конкурентами — высокая скорость вращения шпинделя. Этот параметр можно изменять в диапазоне от 500 до 3150 об/мин. Что касается мощности оборудования, у этого станка этот параметр составляет 370 Вт. Вес станка равен 38 кг, а его габариты невелики — 820х300х430 мм.

JET JWL-1220

Еще одна модель, о которой стоит сказать — китайский токарный станок JET JWL-1220. От моделей, представленных выше, он отличается своей высокой ценой. Минимальная стоимость этого оборудования составляет 18500 р. Однако, платя такие деньги, вы получаете оборудование с большой мощностью 750 Вт.

Основной элемент этого оборудования (станина) выполнен из серого чугуна. Из него же изготовлен ряд важных элементов этого станка. Благодаря выбору такого материала при совершении операций на этом оборудовании исключены вибрации. Двигатель, которым снабжен этот станок, имеет 6 скоростей и два режима.

При использовании первого режима частота вращения варьируется в диапазоне от 400 до 3300 об/мин. Второй имеет плавную регулировку от 500 до 3900 об/мин. Этот токарный станок можно легко зафиксировать, используя быстрозажимной рычаг. В оснащении станка имеются резиновые ножки, благодаря которым его смещение при совершении операций исключено. Дополнительно с комплектом оборудования производитель предлагает удлинитель станины длиной 710 мм. Что касается веса этого оборудования, то он составляет 45 кг.

Техника безопасности при использовании токарных станков

Если вы приобрели токарный станок и правильно его установили, то не нужно торопиться сразу использовать его. Сначала нужно узнать о правилах работы на этом оборудовании. Техника безопасности работы предполагает соблюдение всех требований и рекомендаций, содержащихся в инструкции по эксплуатации к этому оборудованию.

Перед тем как включать станок, необходимо проверить исправность устройств, которые обеспечивают защиту пользователя. Если во время его осмотра были выявлены какие-то дефекты оборудования или защитных устройств, которыми оно оснащено, то в этом случае возникшие неисправности следует устранить. Для этого необходимо сначала отключить оборудование от электрической сети, а потом совершить все необходимые манипуляции. Рабочее место должно быть свободным от заготовок и предметов, которые могли бы помешать выполнению необходимых мероприятий.

Еще один важный момент в технике безопасности — необходимо, чтобы станок имел устойчивое положение. Для этого размещать его следует на ровной и твердой поверхности. Проводка должна быть проложена таким образом, чтобы не мешала рабочему процессу. В помещении, в котором используется токарный станок, необходимо обеспечить хорошие условия освещения. Установка оборудования должна производиться таким образом, чтобы оставалось достаточно места для его обслуживания в процессе эксплуатации.

Ни в коем случае нельзя оставлять работающий станок без присмотра. Если вам необходимо покинуть мастерскую, то следует выключить его. Занимаясь обработкой заготовки, следует внимательно осмотреть ее перед закреплением в станке и удалить гвозди, инородные предметы, если таковые имеются в ней.

Выполнять токарные операции на оборудовании следует только с использованием хорошо заточенного режущего инструмента. Прежде чем обрабатывать заготовку, следует убедиться в том, что она надежно закреплена. Перед тем как включать токарный станок, следует убедиться в надежности зажима заготовки. Если заготовка кривая или отличается большими размерами, то ее обработка на токарном оборудовании должна производиться при минимальных оборотах.

Заключение

Многие домашние мастера мечтают о настольном токарном станке по дереву. Это понятно, ведь с его помощью можно выполнять широкий круг операций по обработке деревянных заготовок. Приобрести это оборудование сегодня можно без больших проблем. На рынке предлагается большой выбор оборудования различных производителей. Среди всего разнообразия есть немало станков, которые можно использовать в быту. Они имеют небольшие размеры и малый вес, что делает это оборудование мобильным и позволяет легко перемещать его.

Чтобы выбор оборудования оказался удачным, обращать внимание следует не только на цену, но и на функциональность, а также качество приобретаемого станка по дереву. Предпочтение стоит отдавать продукции импортных производителей. В этом случае вам будет обеспечена надежность, функциональность и продолжительный срок службы оборудования.

Кроме этого, зарубежные аналоги токарного оборудования для дома отличаются хорошей мощностью. А это дает возможность с минимальными затратами времени выполнять широкий круг операций по обработке древесины. Следует знать о том, что даже токарный мини-станок – это травмоопасное оборудование, поэтому перед тем как использовать его по прямому назначению, следует внимательно ознакомиться с правилами его эксплуатации и техникой безопасности при его применении.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Для токарного станка – Токарный станок по металлу для дома: разновидности, характеристики

Отправить ответ

avatar
  Подписаться
Уведомление о
